カテゴリー: Z1100R　K.N様

　　

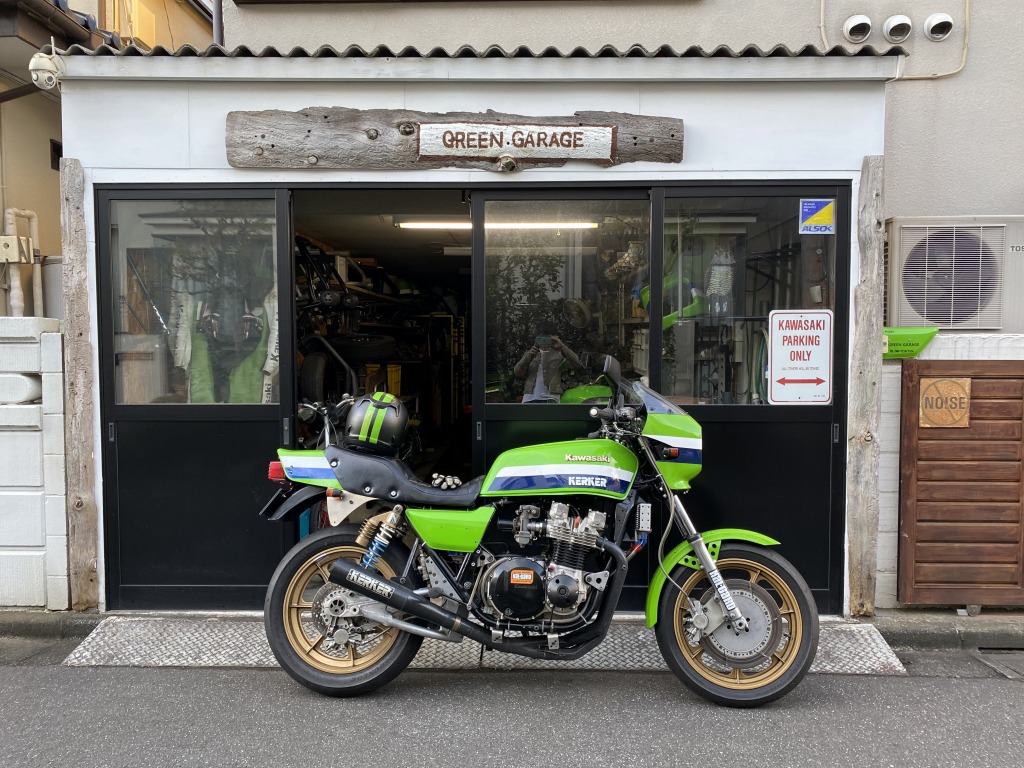

エキセントリックハウジングにクラックが入ったので、切り取って新しく削り出したハウジングを溶接して修理したのでチェック走行します。

　

早朝の涼しいうちに出発します。

“Z1100R　K.N様　S1スイングアームのチェック走行” の続きを読む

　　

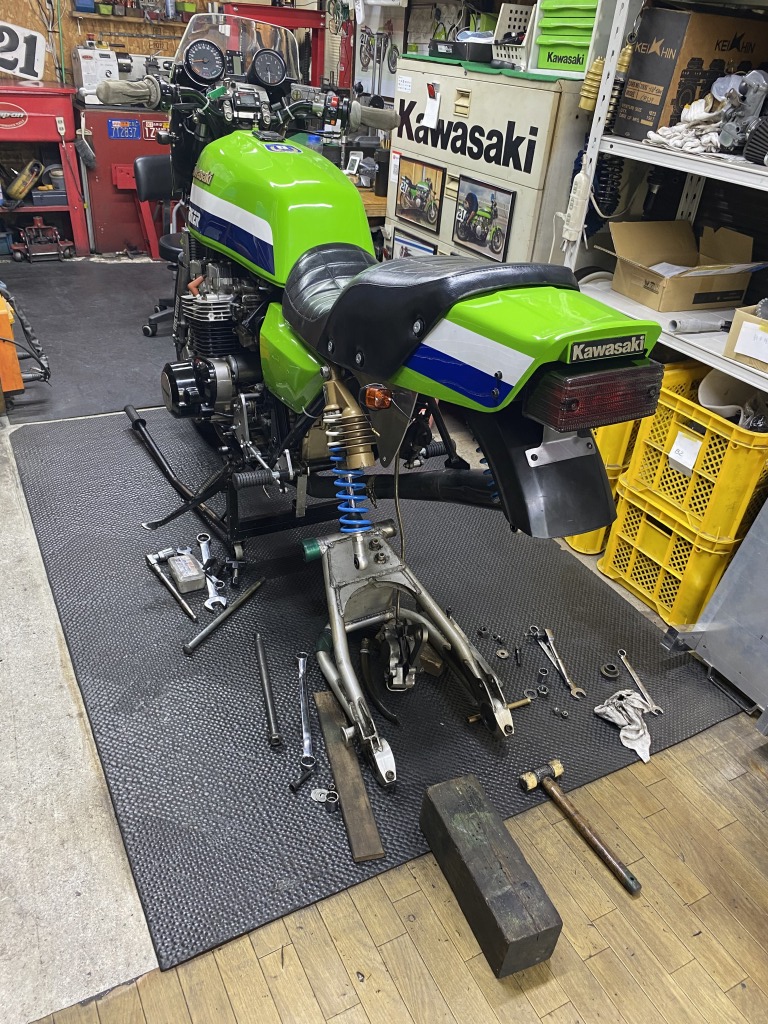

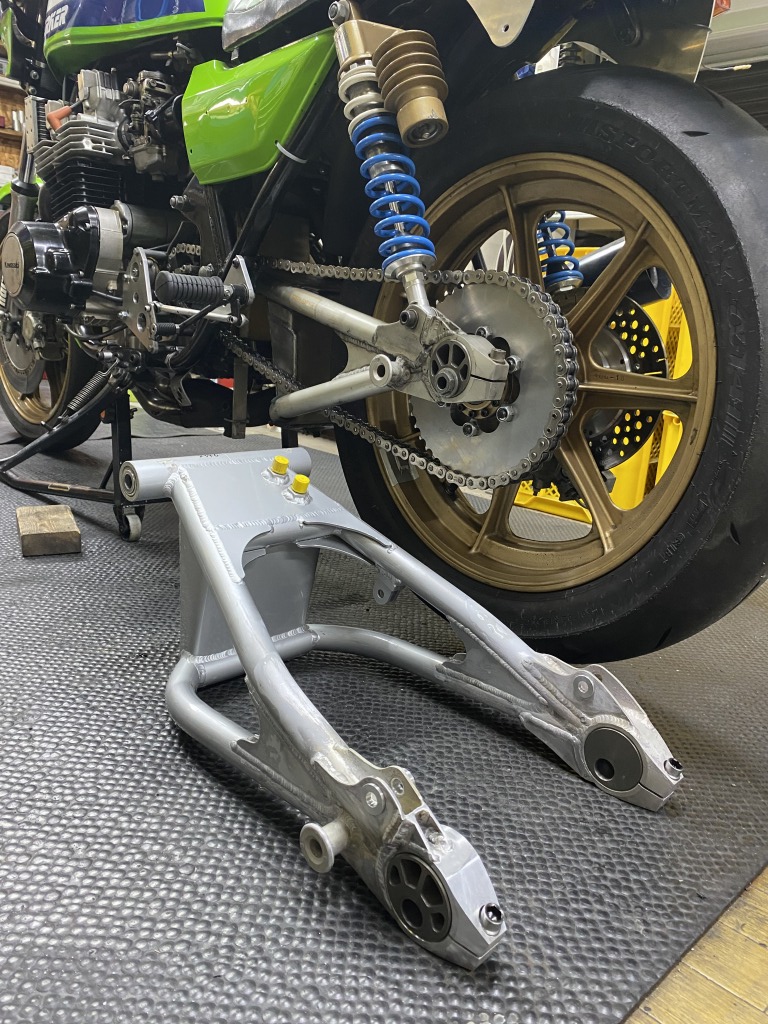

修理したS1スイングアームのチェックのため、デモ車1号に取り付けます。

　

既存のS1スイングアームを外します。

“Z1100R　K.N様　S1スイングアーム装着” の続きを読む

　　

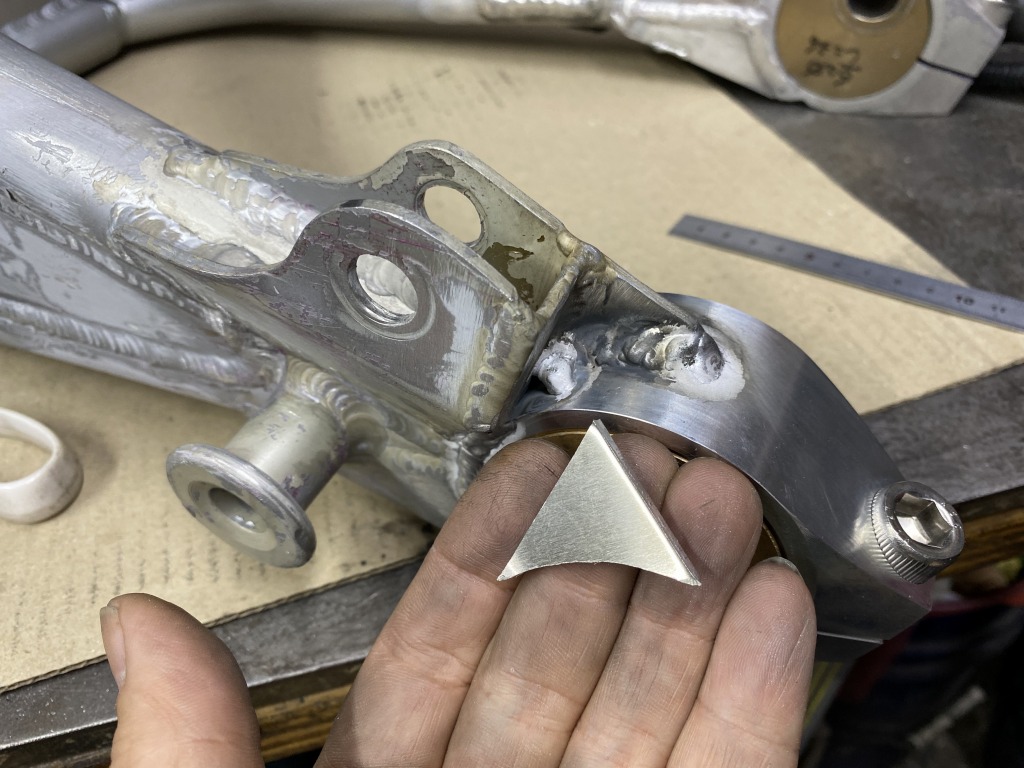

溶接トーチが入らないので切り取っていた三角部分を復元します。

　

形に合わせて擦り合わせします。

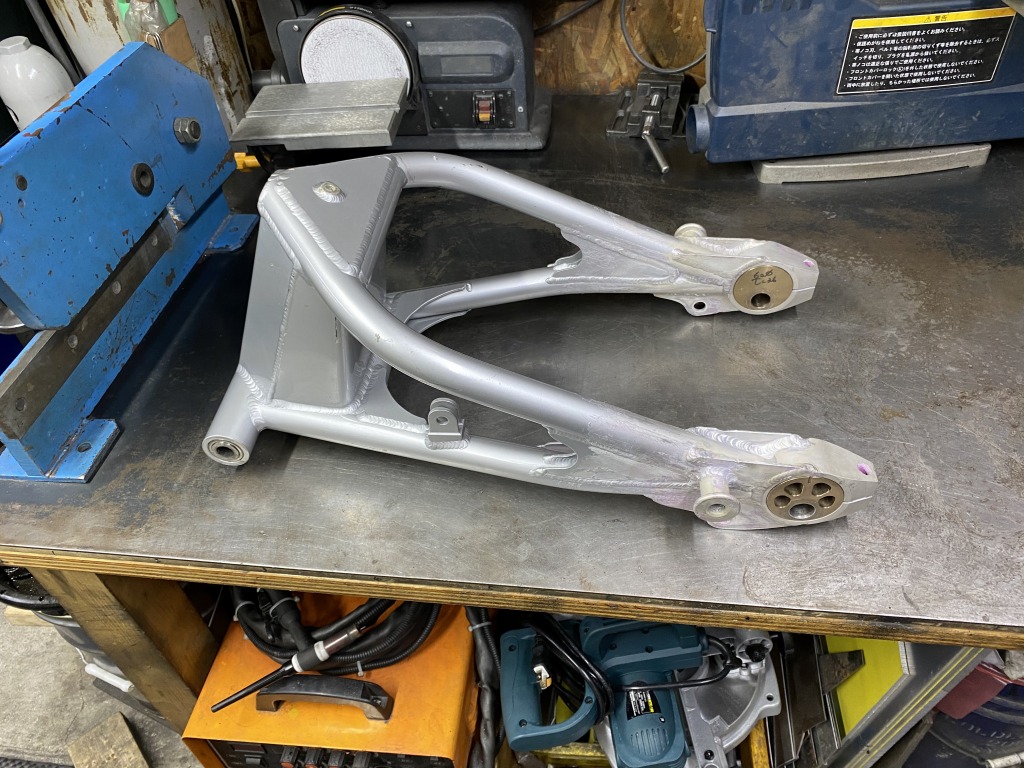

“Z1100R　K.N様　S1スイングアーム修理完了” の続きを読む

　　

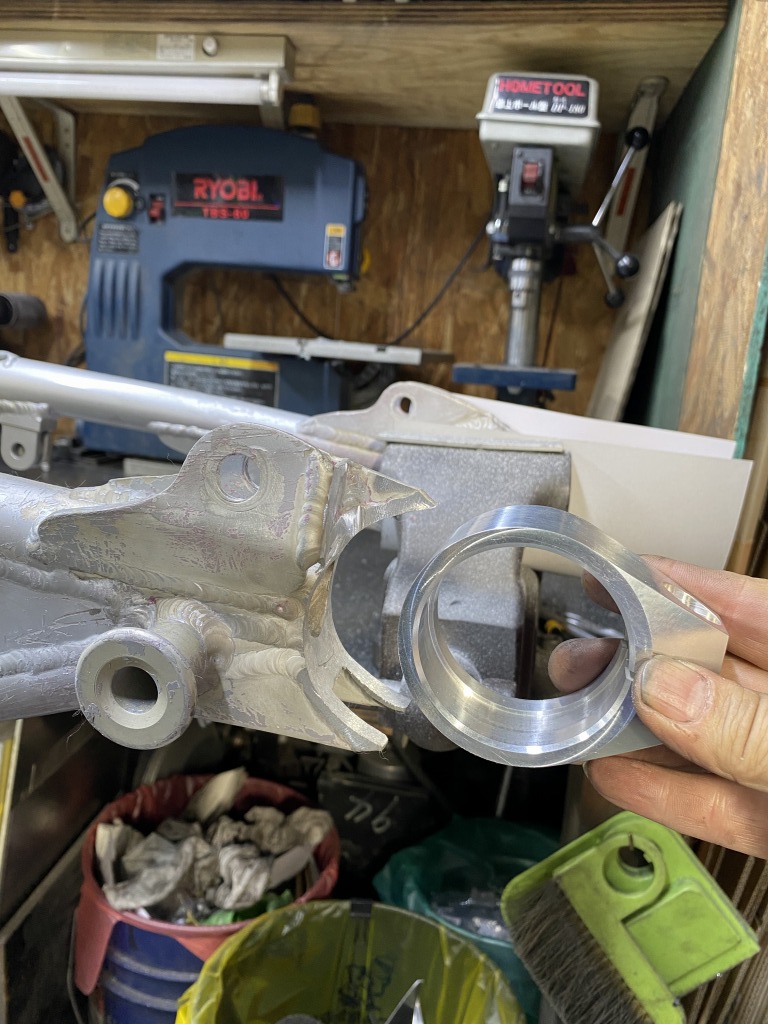

クラックの入ったエキセントリックハウジングを交換します。

　

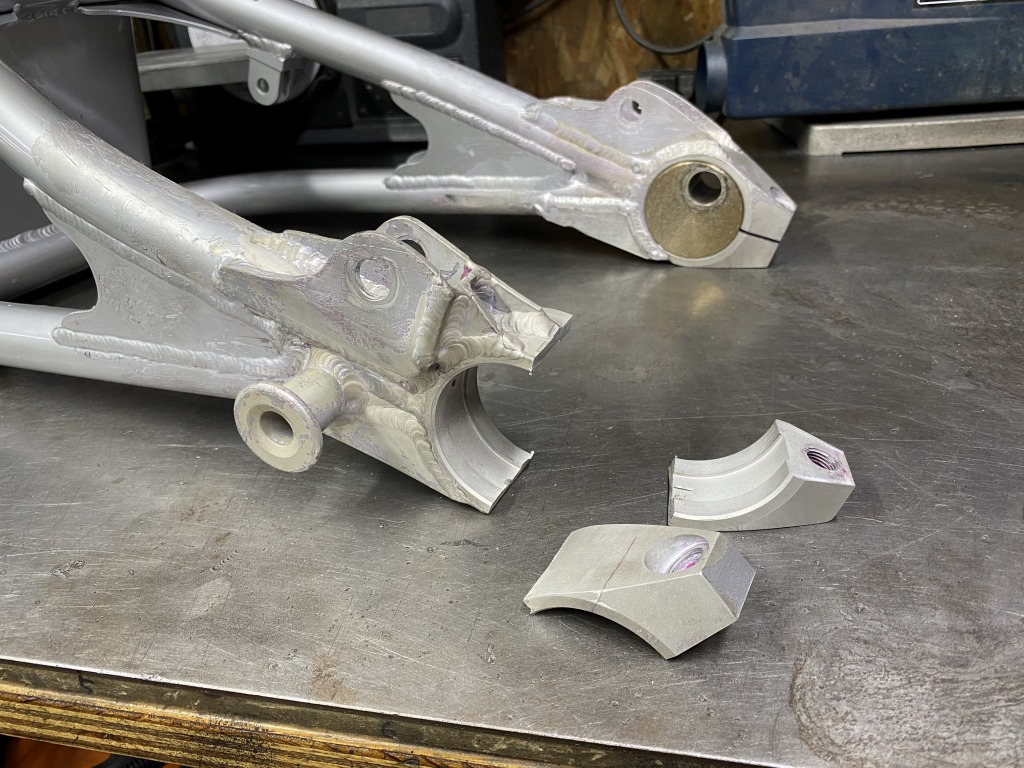

クラックがある左側のハウジングを切り取ります。

“Z1100R　K.N様　S1スイングアームのエキセントリックハウジング交換” の続きを読む

　　

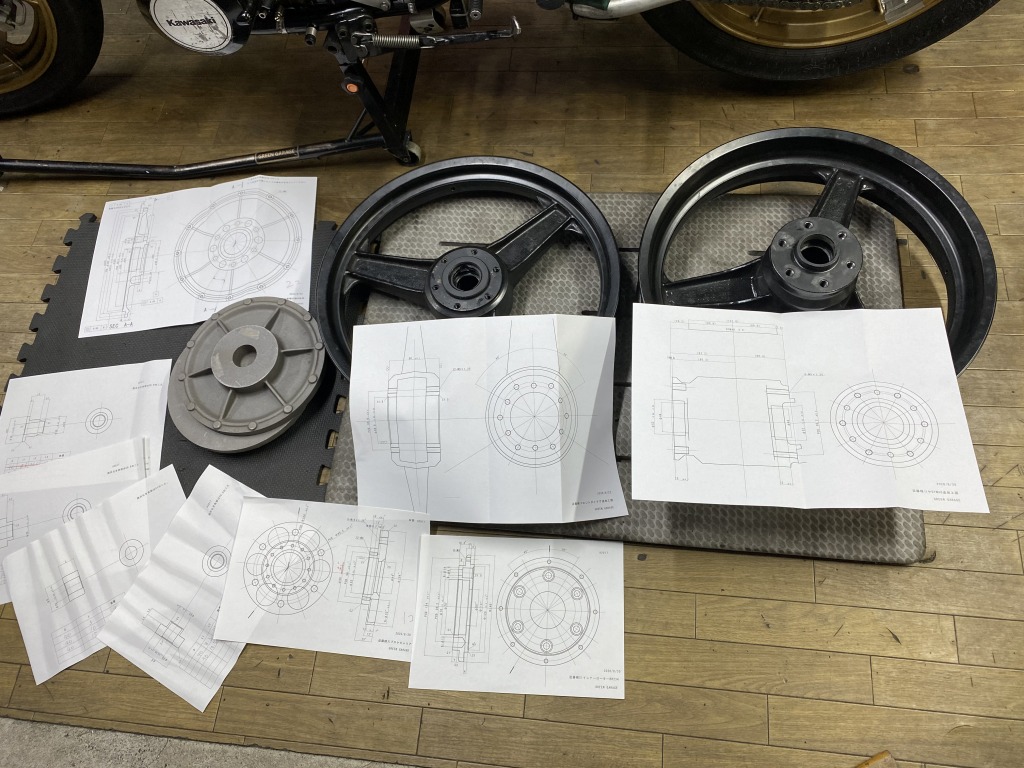

弊社のS1ローターを取り付けるため、既存のダイマグホイールを加工します。その設計が済んだのでご紹介します。

　

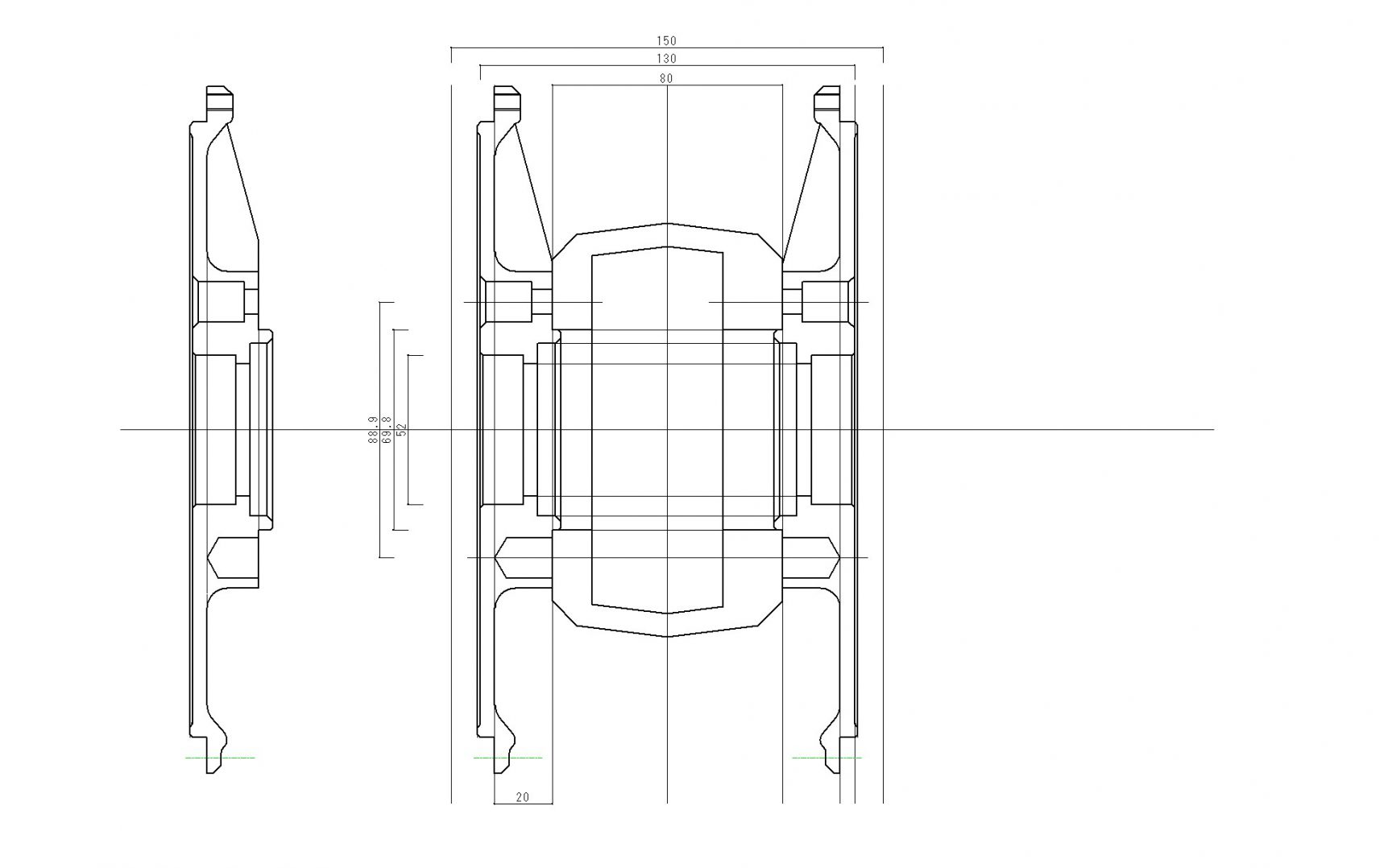

フロントホイールハブとインナーローター周りの断面図がこちら。弊社のS1ローターを実装するため、ドッキング部の形状を検討し、ここから子部品の図面とホイールの追加工図を起こします。

“Z1100R　K.N様　S1ローター化のためのホイール加工” の続きを読む
