Z1000J丸メーターのスピードメーターセンサーの開発です。
スピードヒーラーで自由に校正できるようになったので、センサー周りの自由度が増しました。
ドライブスプロケットの歯を拾ってセンシングさせてみましたが、周波数が高すぎるのか歯の形が読み取りずらいのか、高速でうまく拾えません。

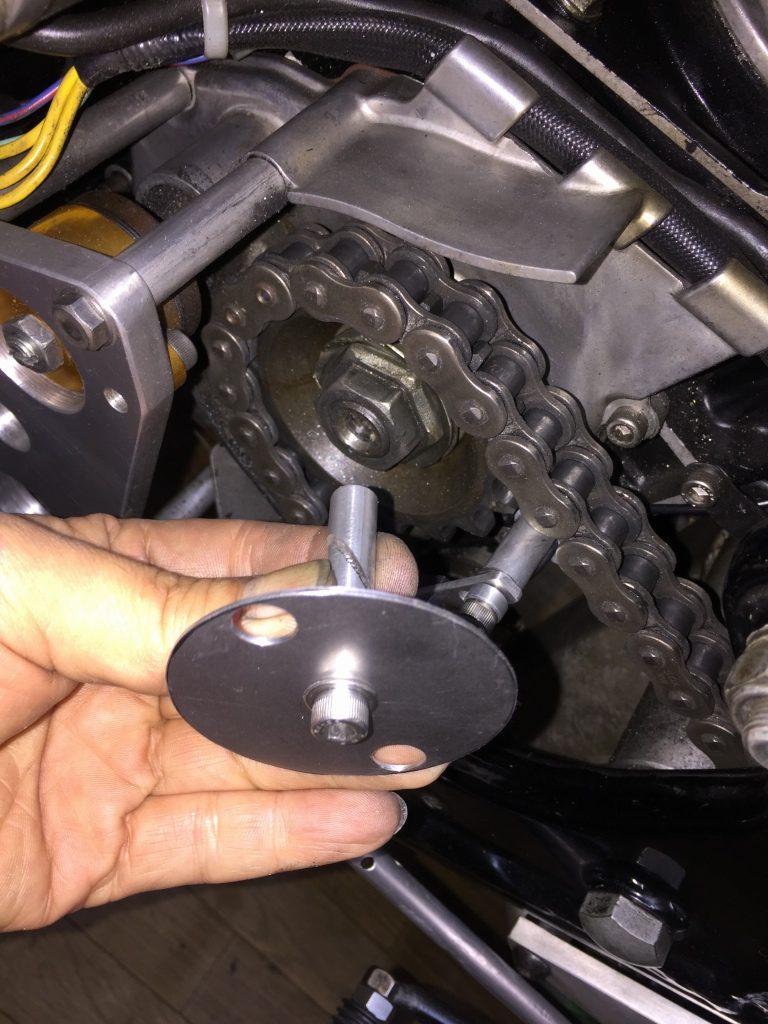

そこで改良版です。鉄板に穴を2個開けてこれをセンサーで拾います。
取り付けは斜め割りを入れたピンでアウトプットシャフトの中空穴へ。

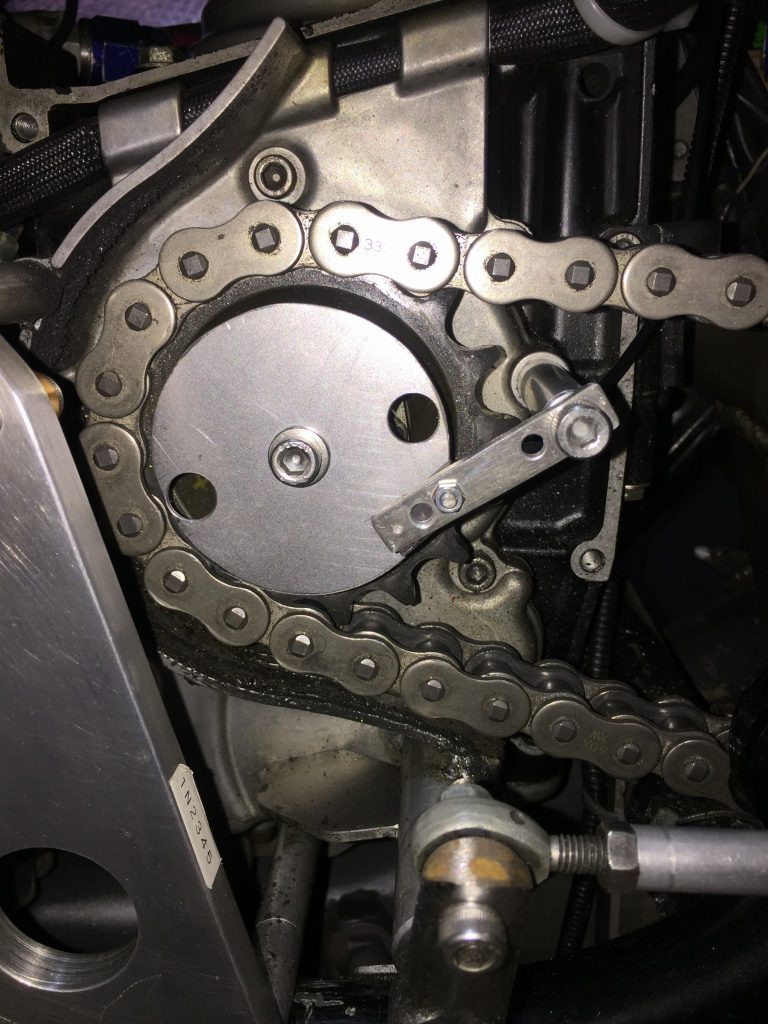

取り付けるとこんな感じです。

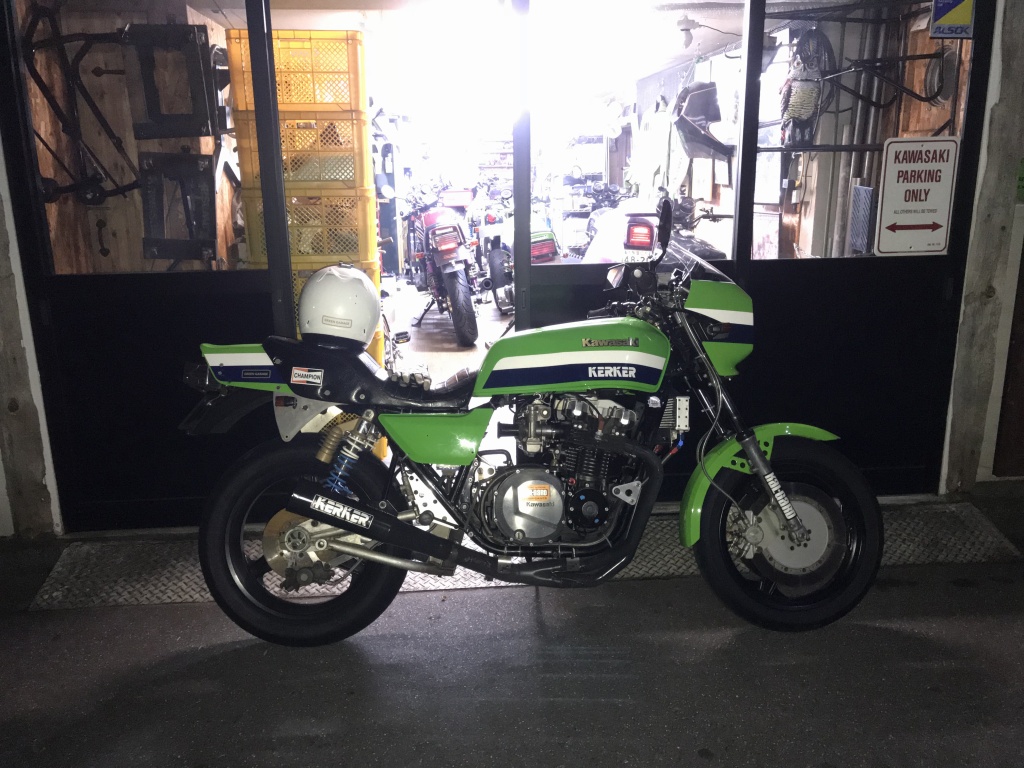

試運転して確認します。100km/hくらいまで確認しましたが、結果はいいようです。スピードヒーラーの補正値は315位でした。
