エンジン分解の続きです。
ピストンピンを抜いてピストンを外します。

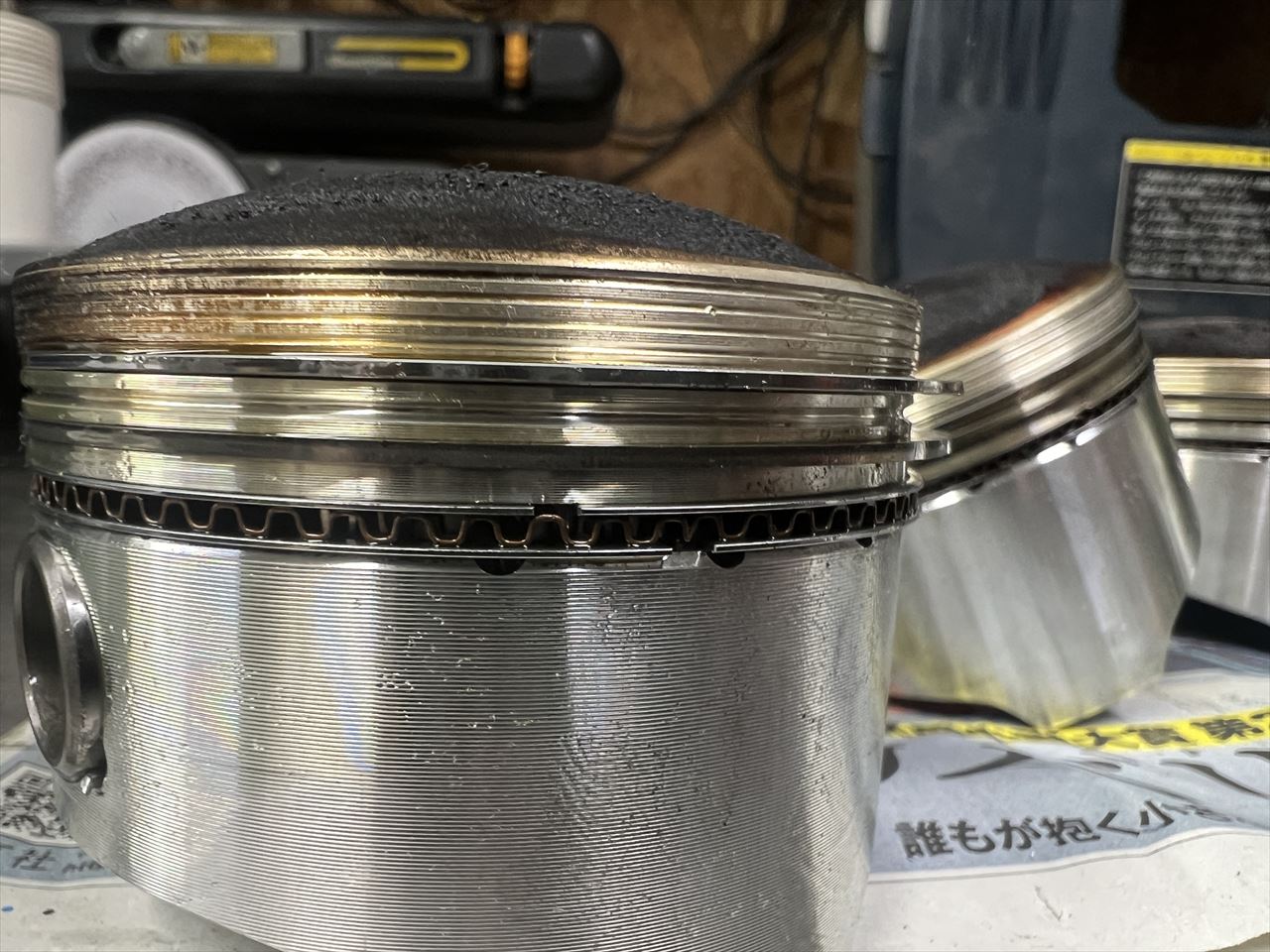

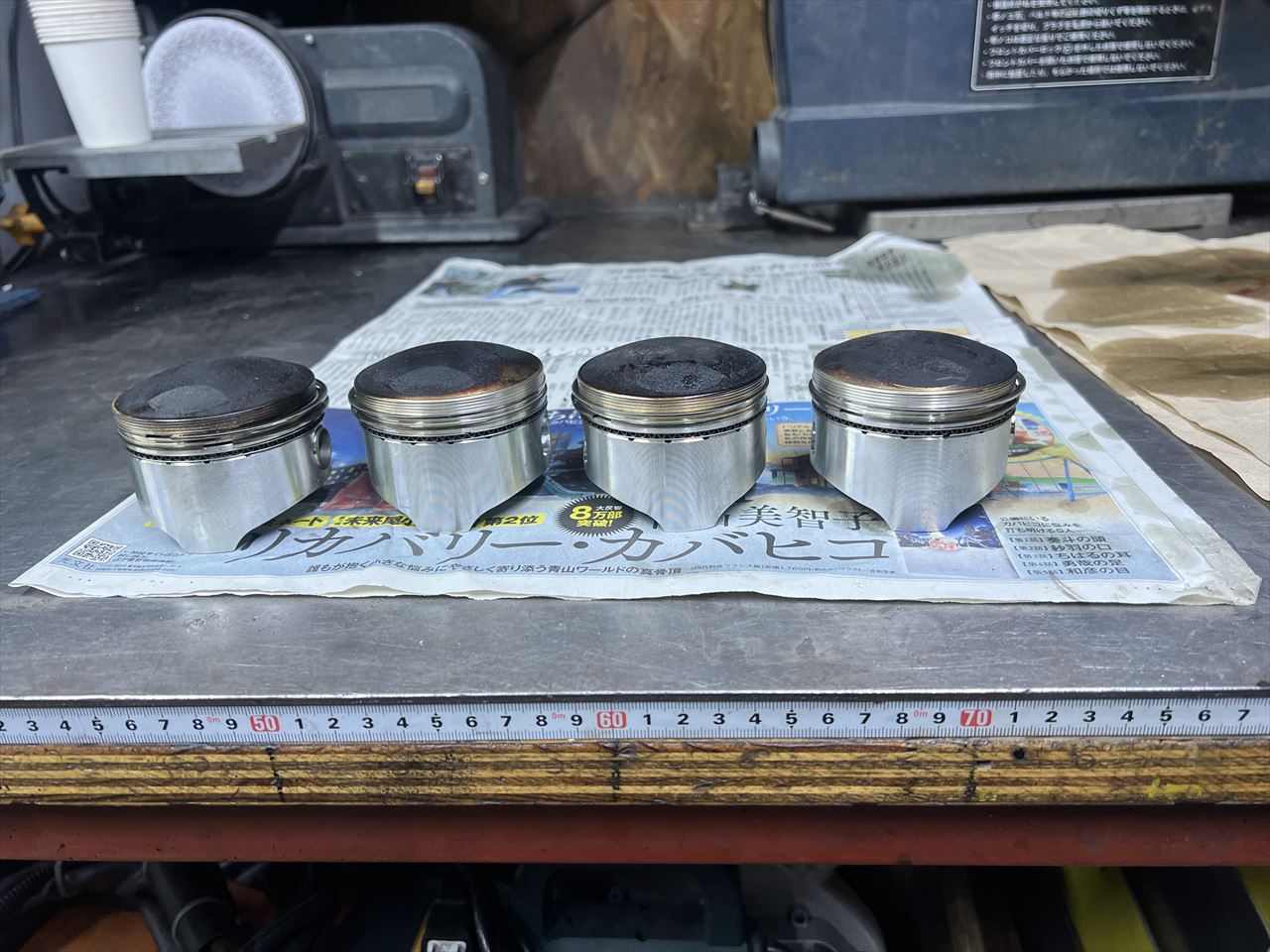

外したワイセコφ72ミリピストンはこちら。組んでから2年半、ワイディングやサーキット走行を重ねて約2000km走行がこの状態。

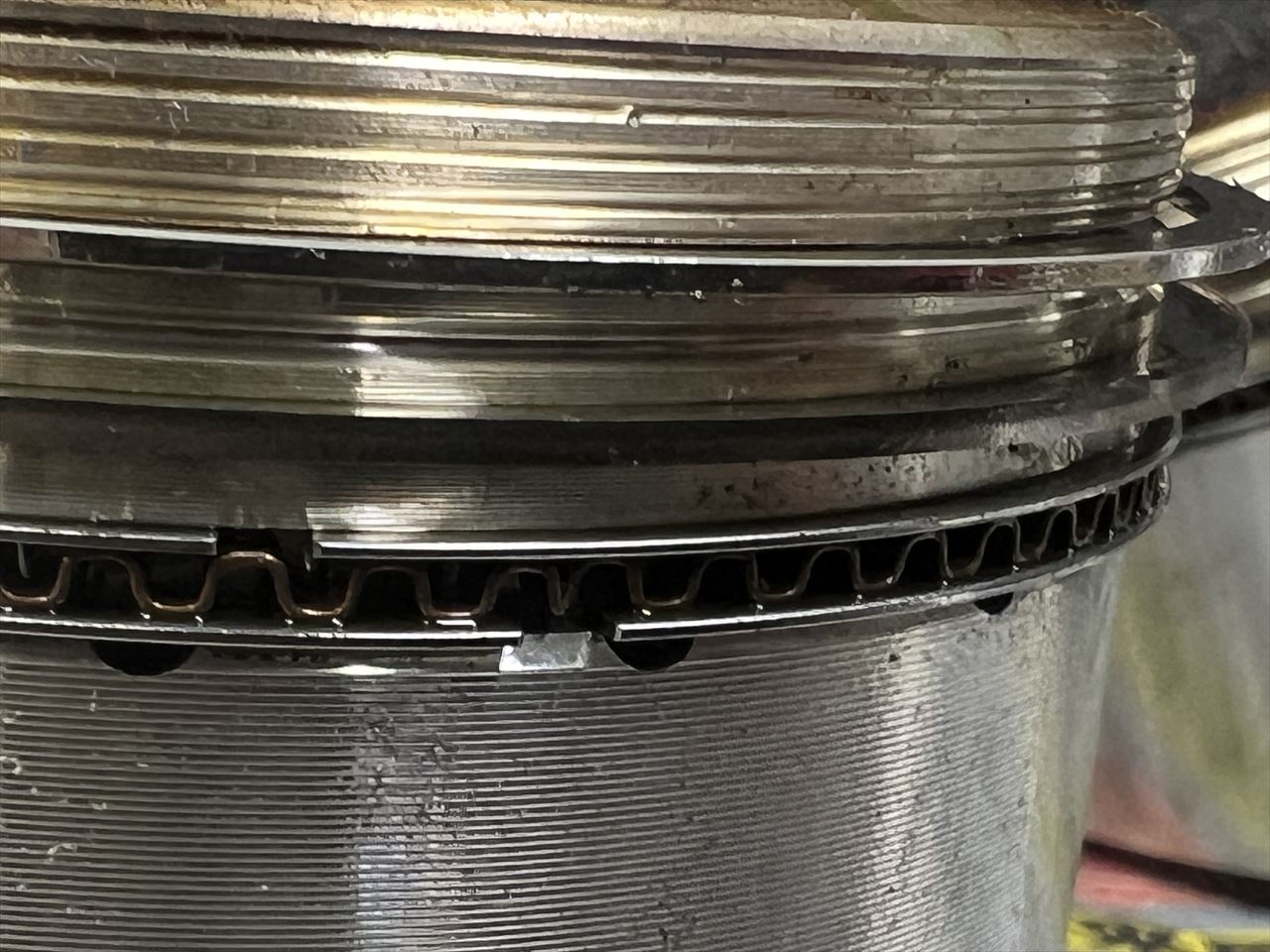

ピストンリングはきれいに当たりが付いています。
ピストンリングはエンジン動作中に徐々に回転していくので、合口は合ったり離れたりをしています。

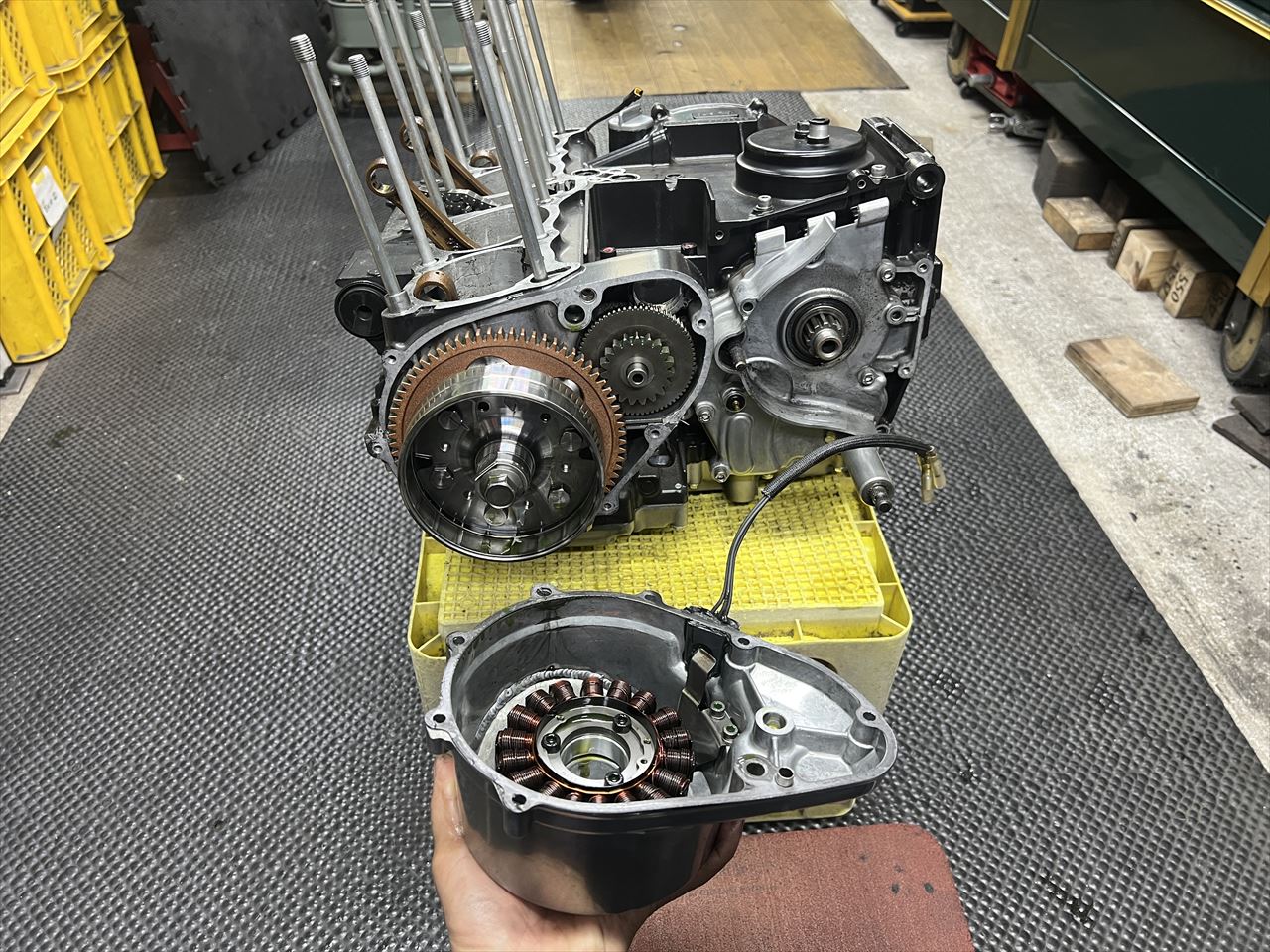

ジェネレーターカバーを外します。こちらは薄型ジェネレーターです。

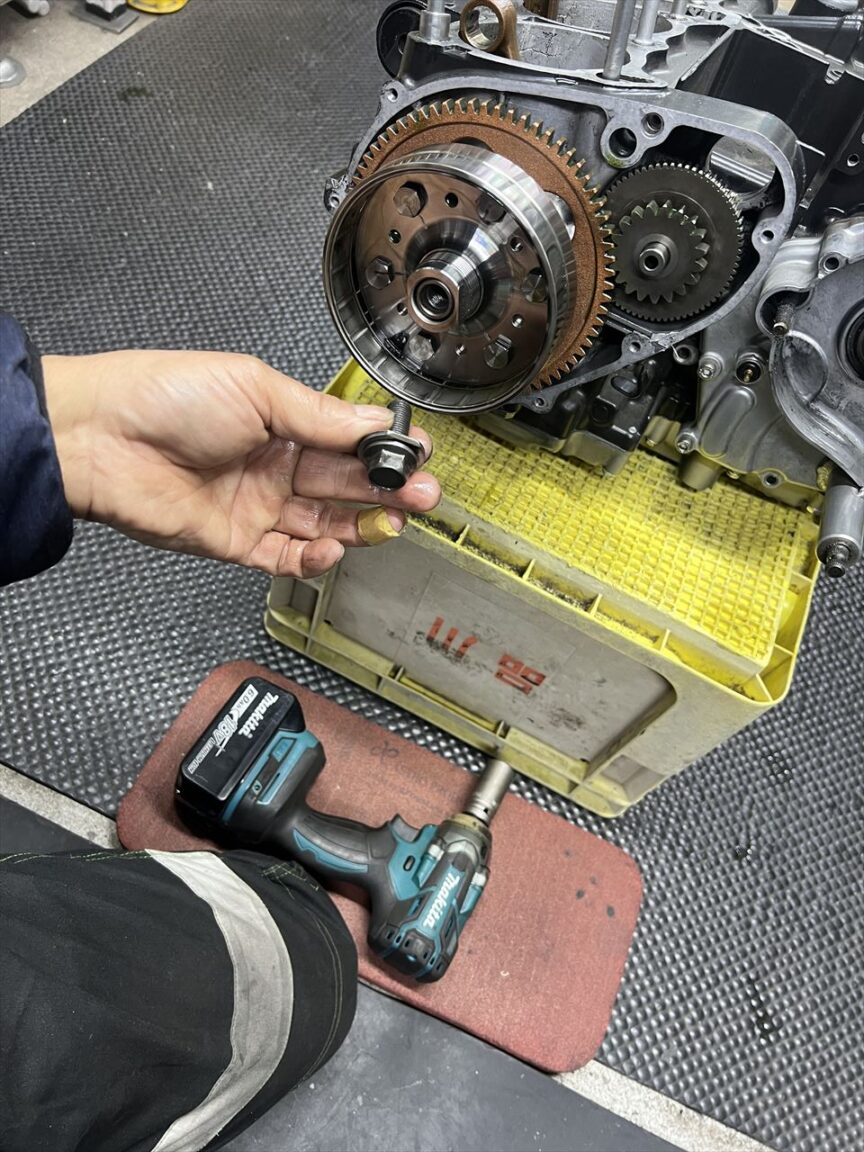

ローターボルトをインパクトレンチで外します。その際カムチェーンを噛み込まないよう要注意。

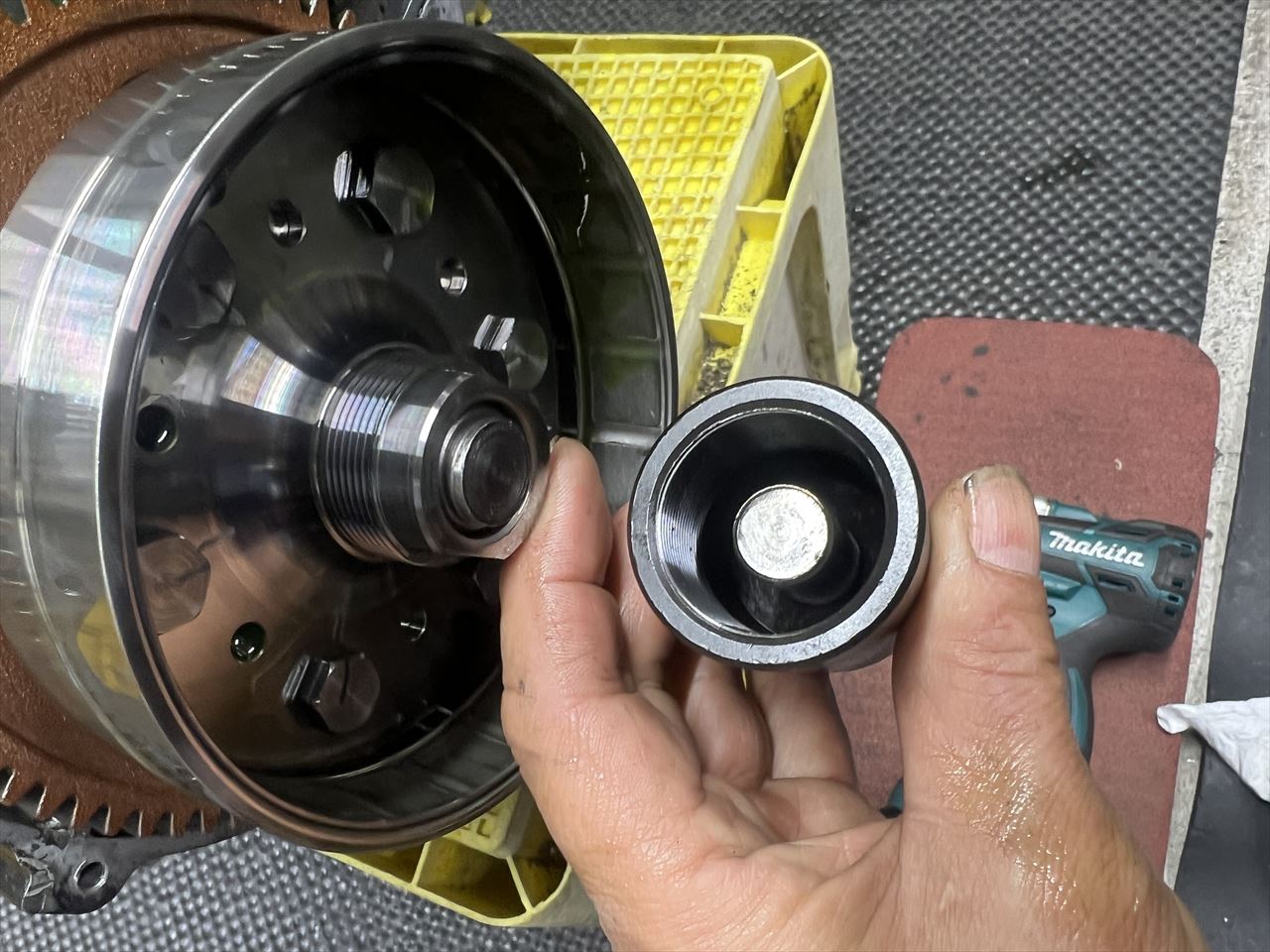

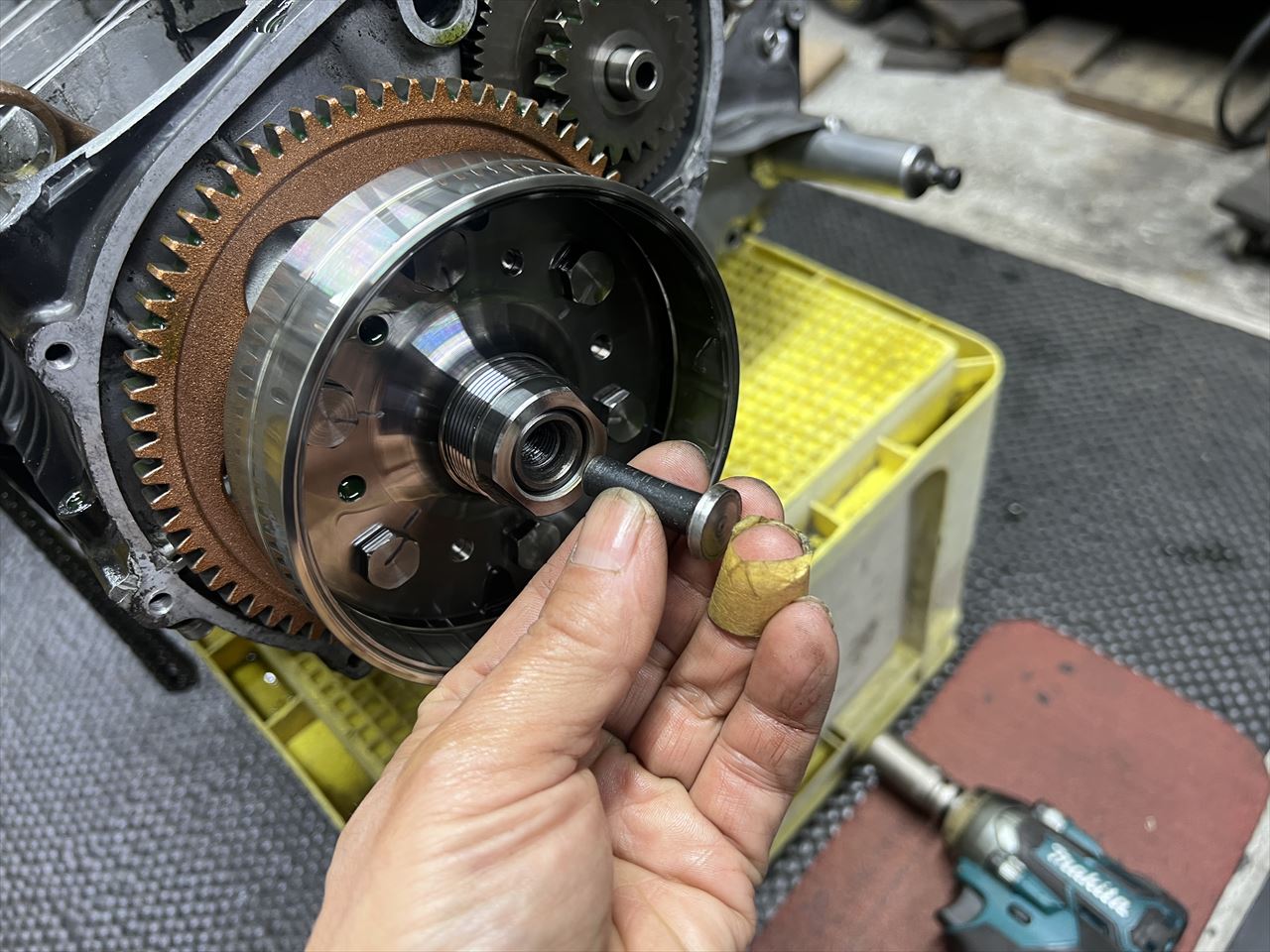

マグネットローターは専用のプーラーで外しますが、プーラーボルトが押す部分には、カワサキスペシャルツールのこちらを入れておきます。

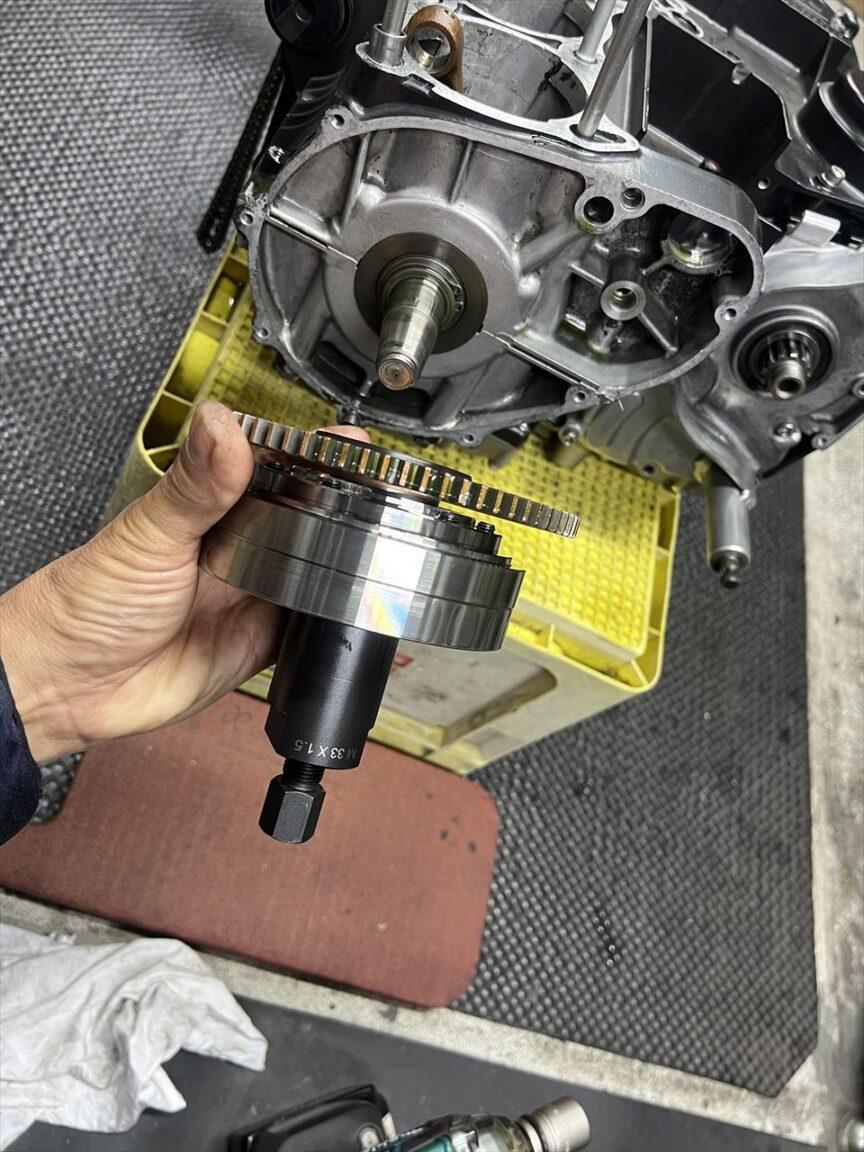

専用のプーラーはこちら。

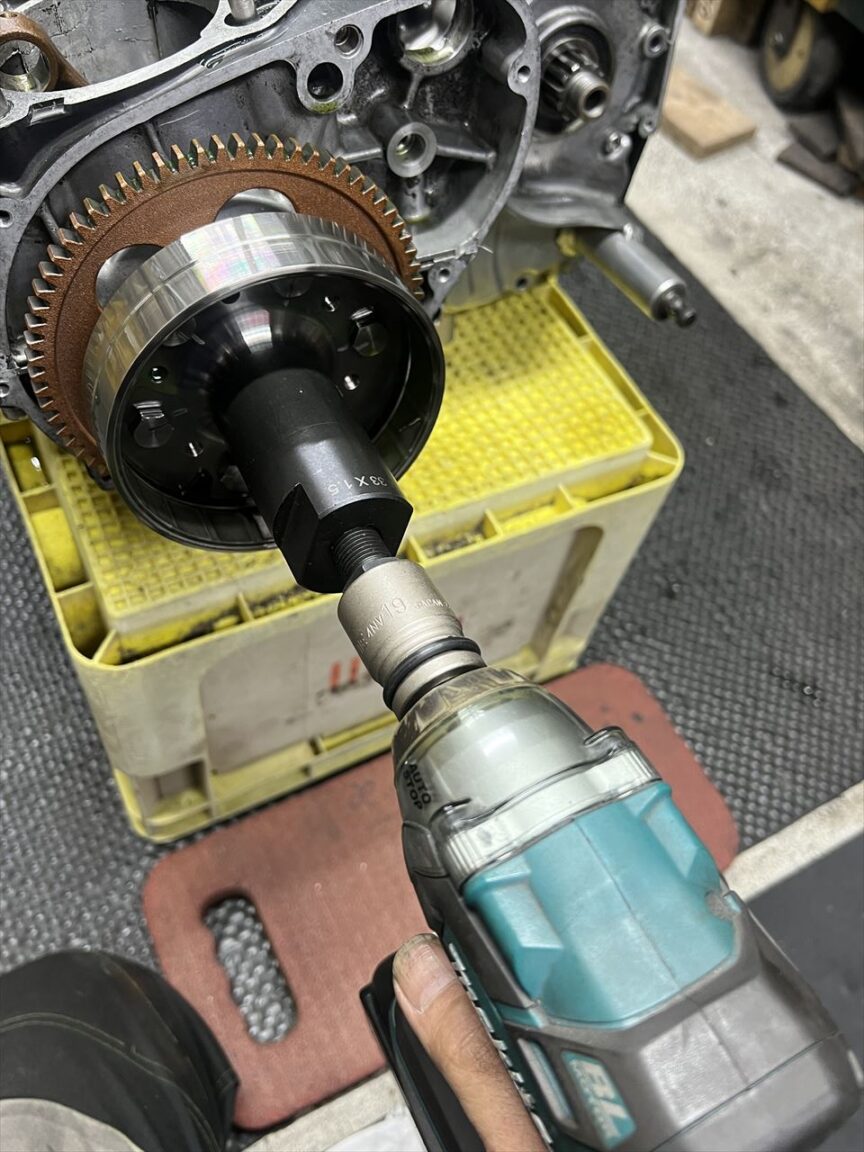

こちらもインパクトレンチで回します。この時もカムチェーン噛み込みに要注意。
ローターが外れました。

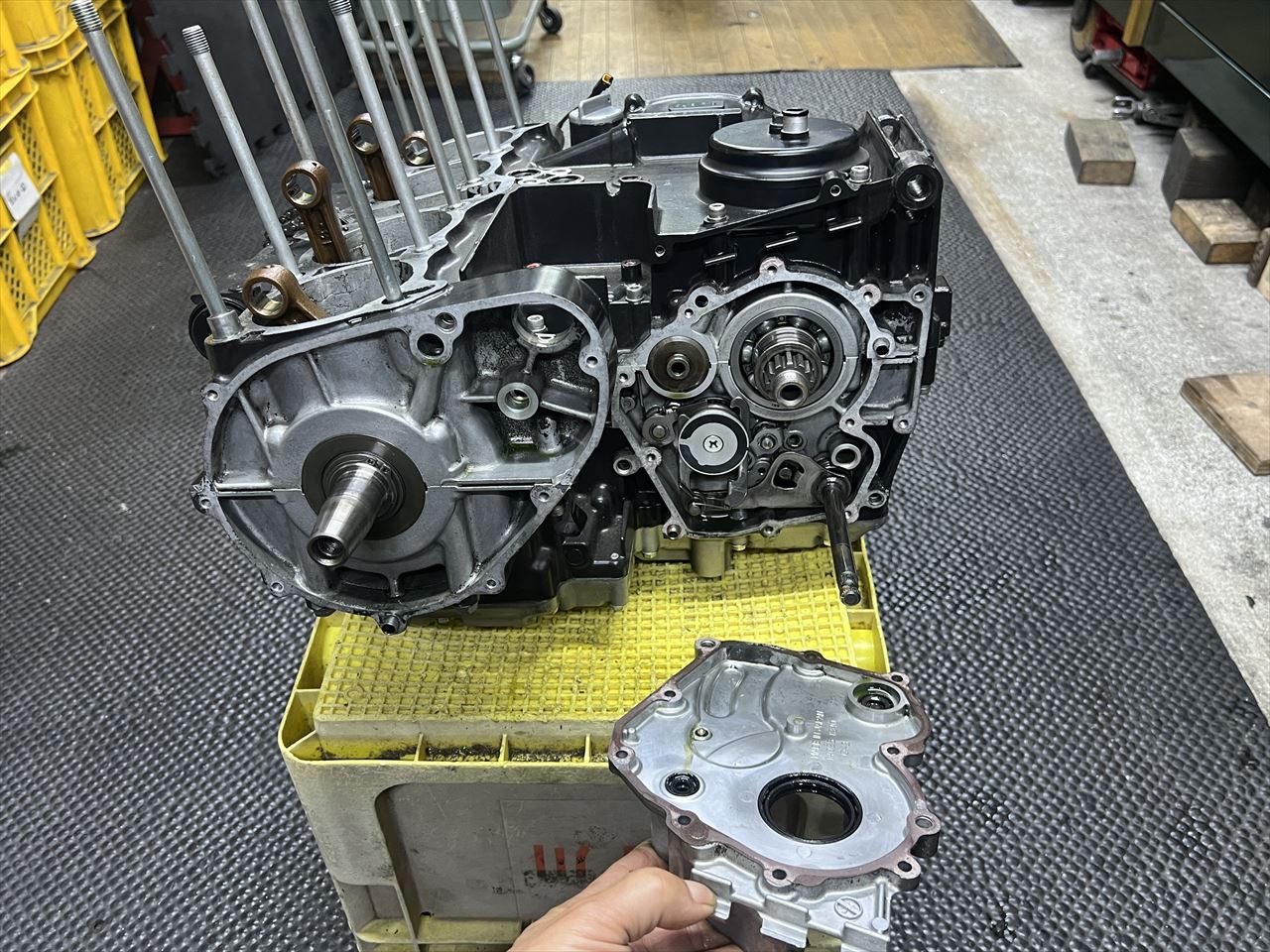

ミッションカバーを外します。

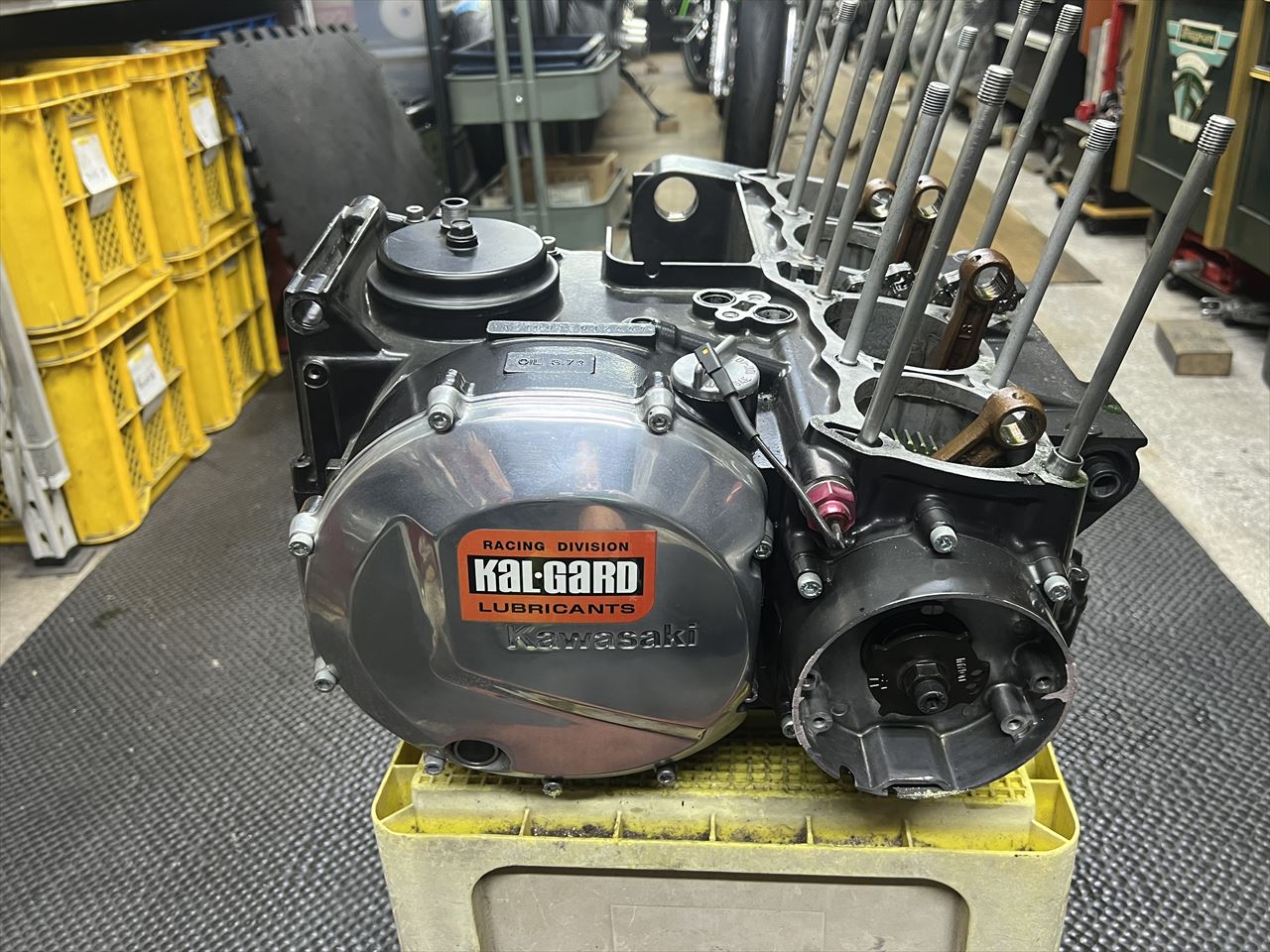

エンジン右側へ。

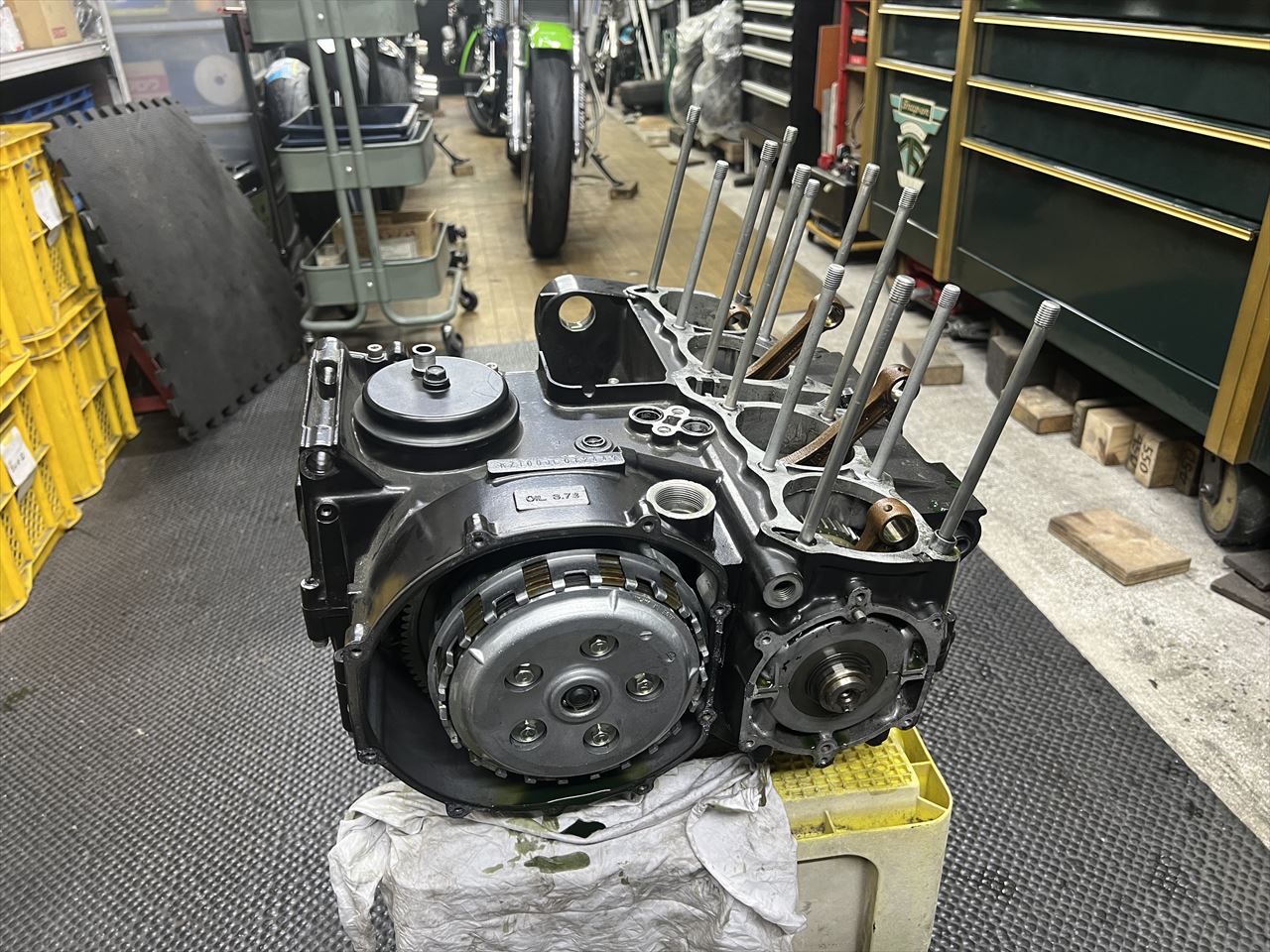

カバー類を外します。

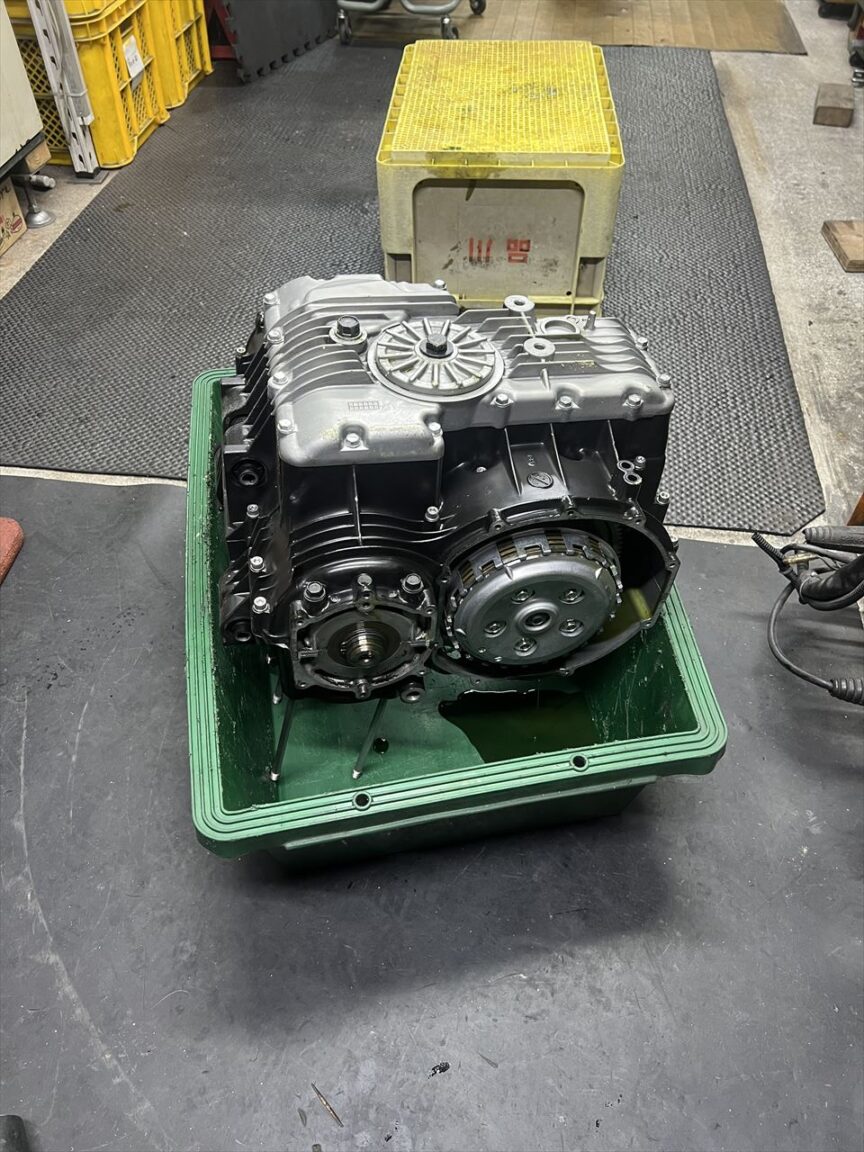

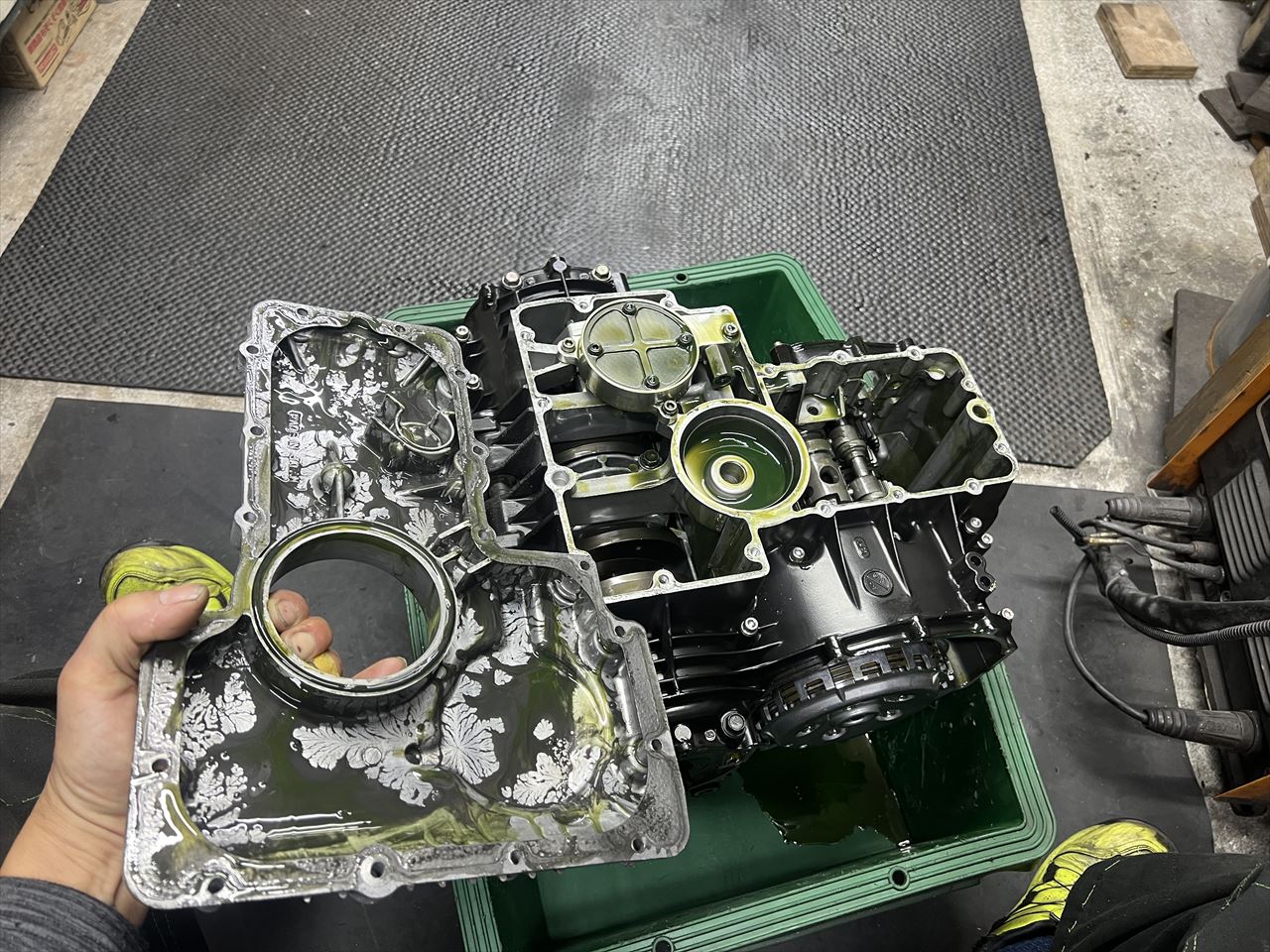

オイルが出るのでトレーに反転して載せます。
オイルパンを外します。堆積していたスラッジは、主にピストンリングとシリンダーの摩耗粉です。

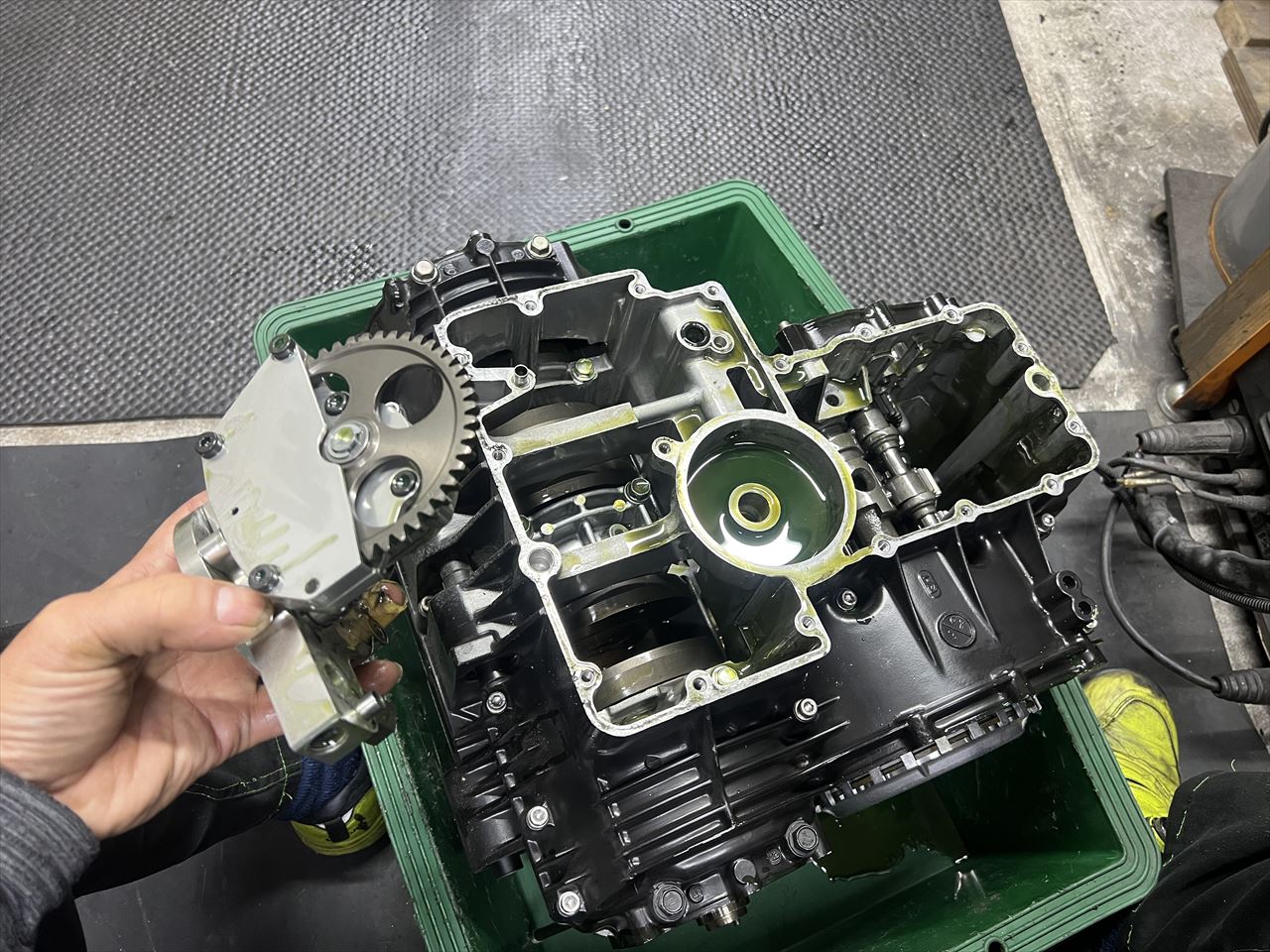

オイルポンプを外します。トロコイドタイプを使用しています。

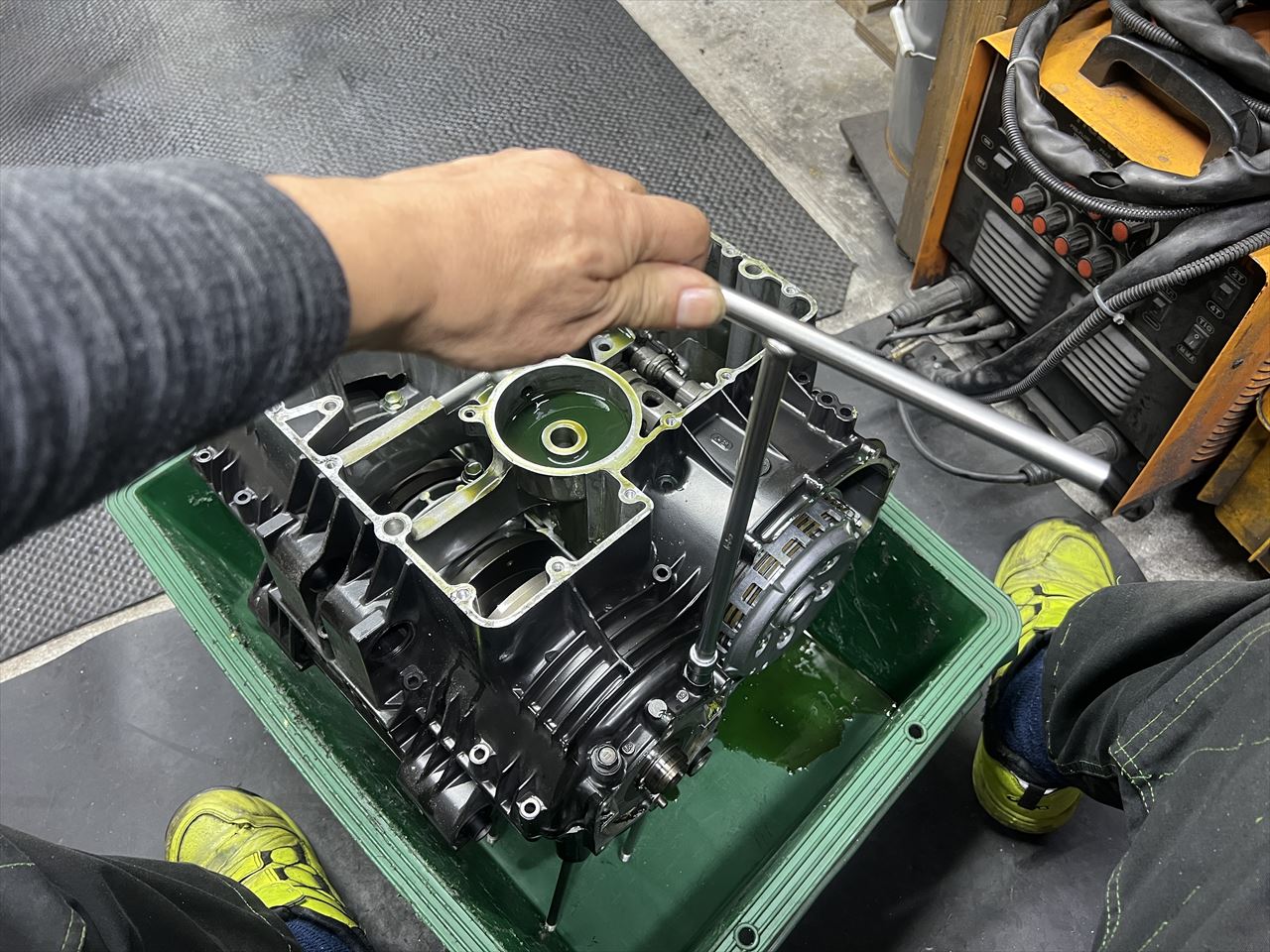

上下クランクケースを分離します。

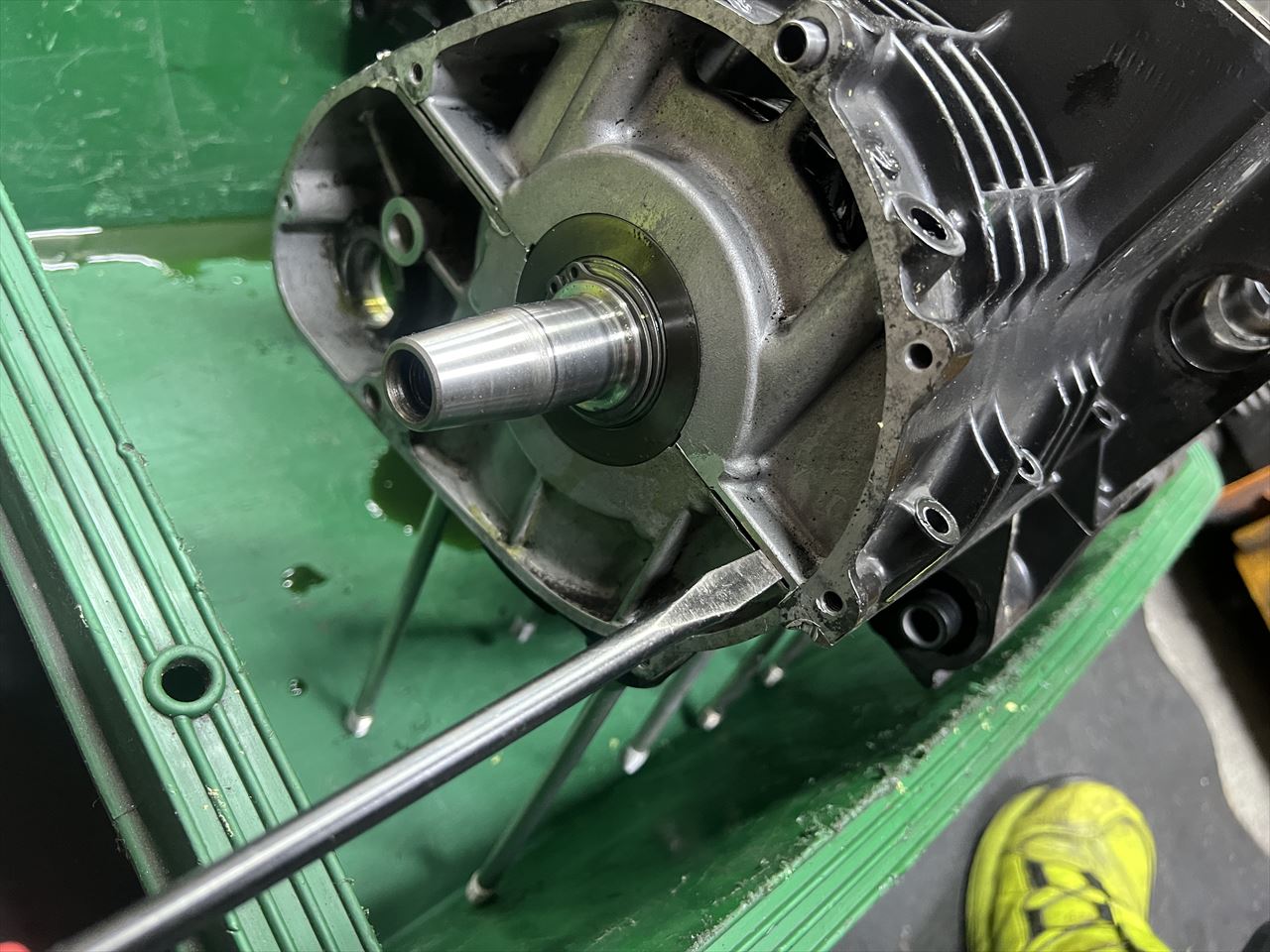

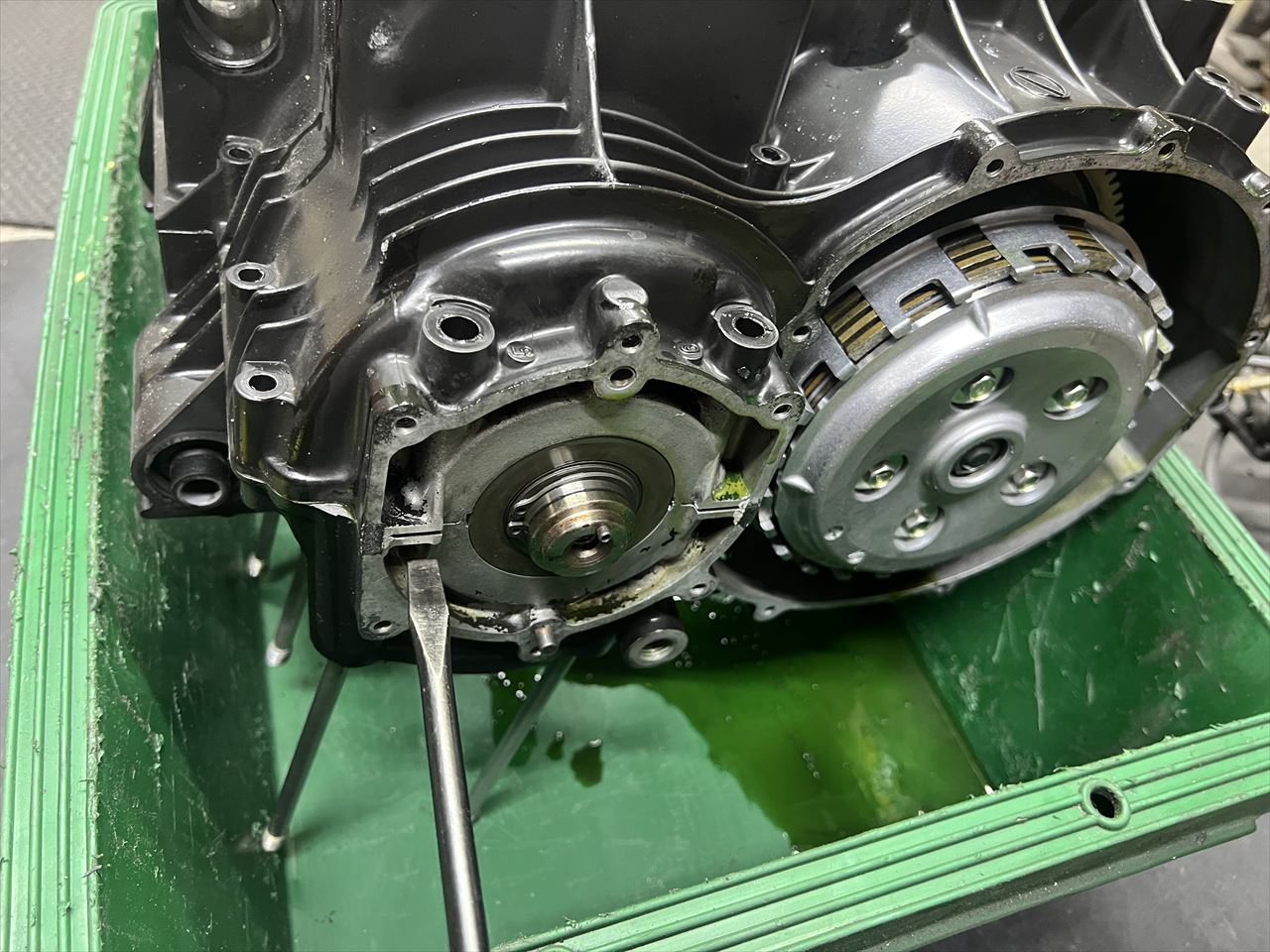

ケースのボルトを全て外したら、ケースのプライポイントにマイナスドライバーを差し込んでそっとこじります。

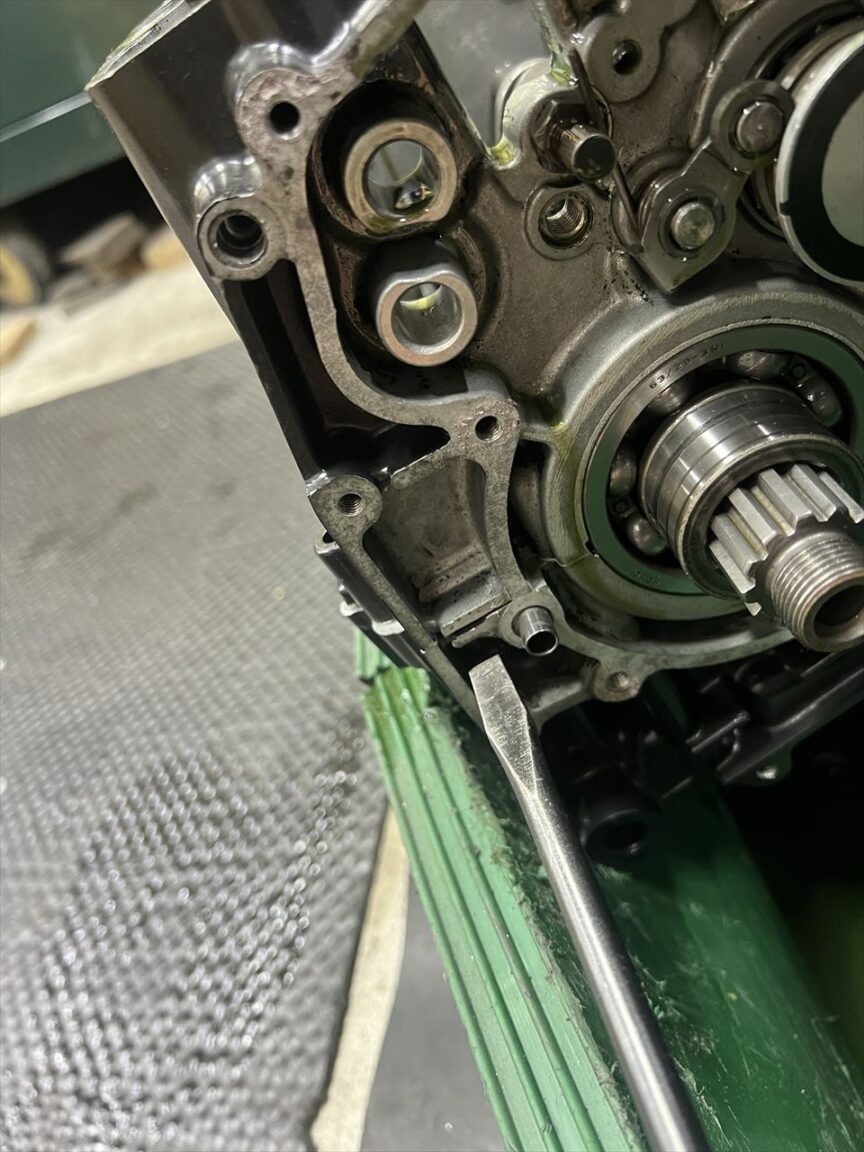

後ろ側はこちら。ケースを割らないよう、3ヶ所を少しずつそっとこじります。

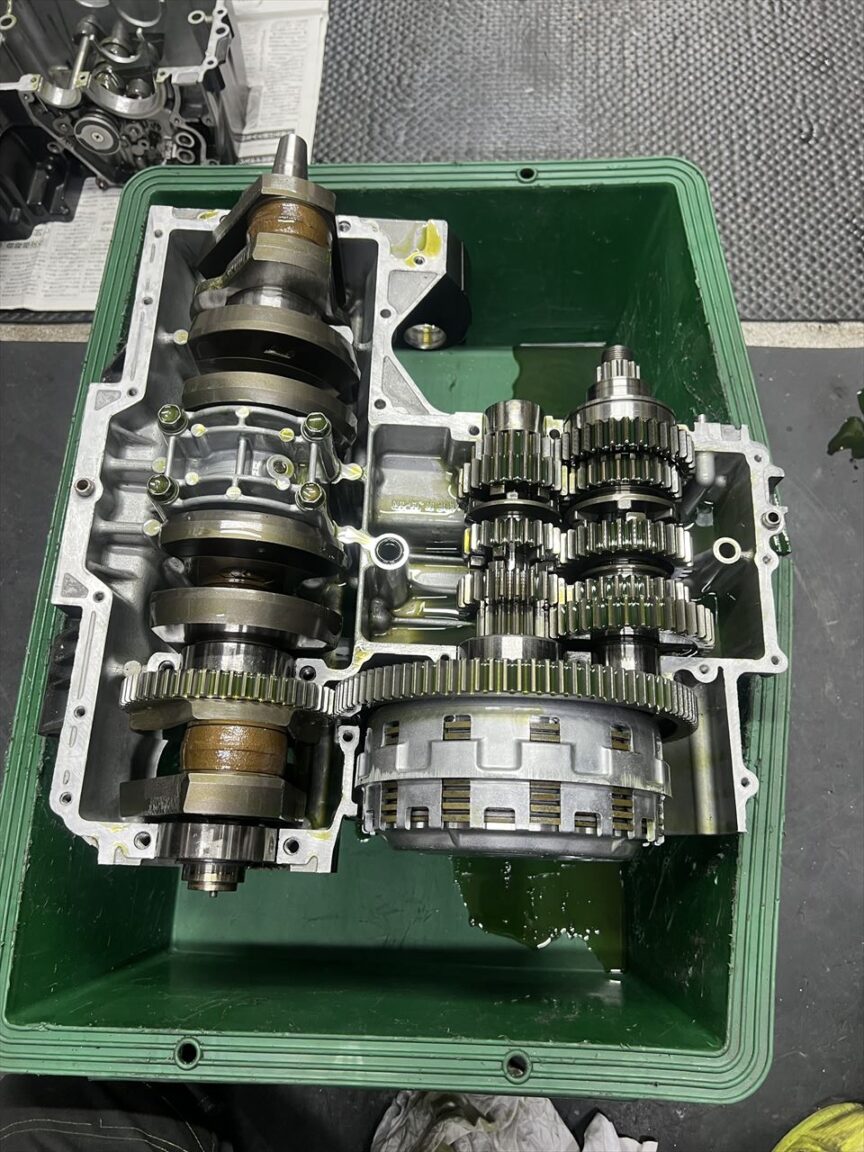

ケースが分離できました。ミッションのドグなどもきれいですね。

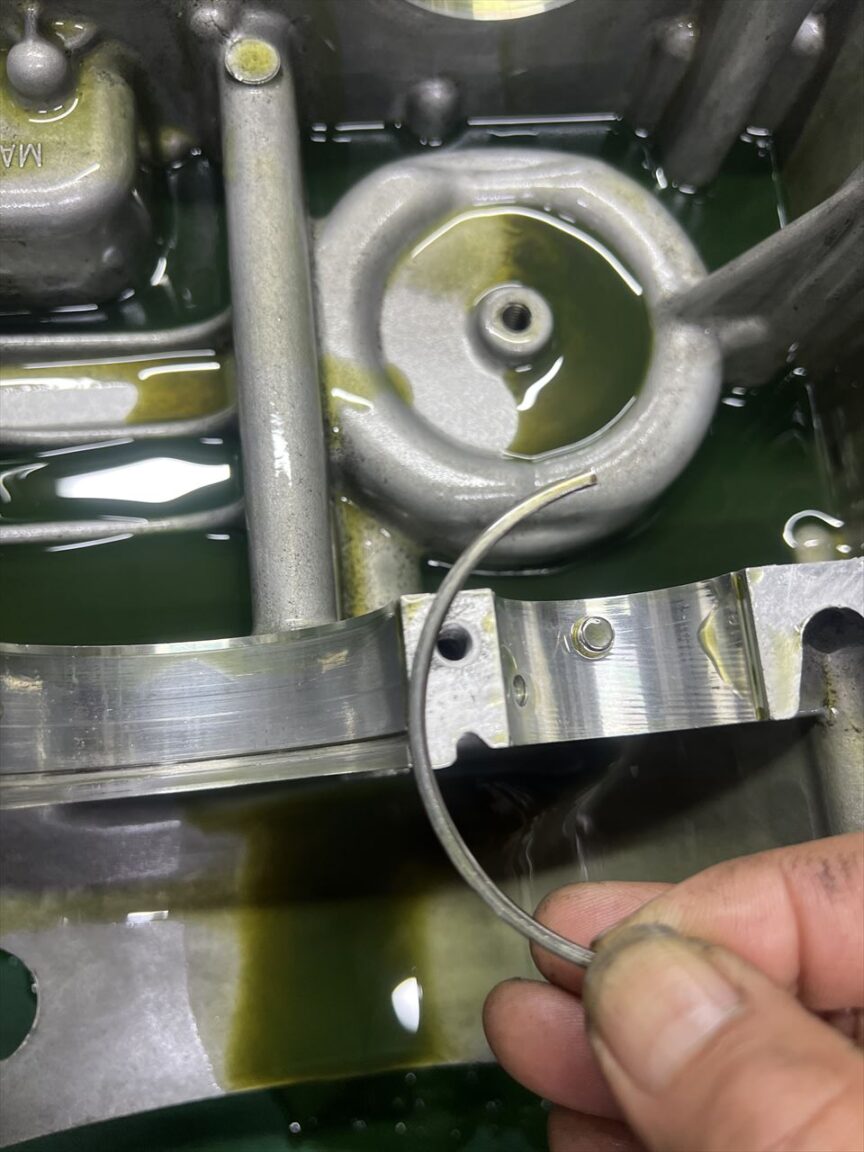

ミッションギヤを外し、ベアリングのポジションリングも外します。

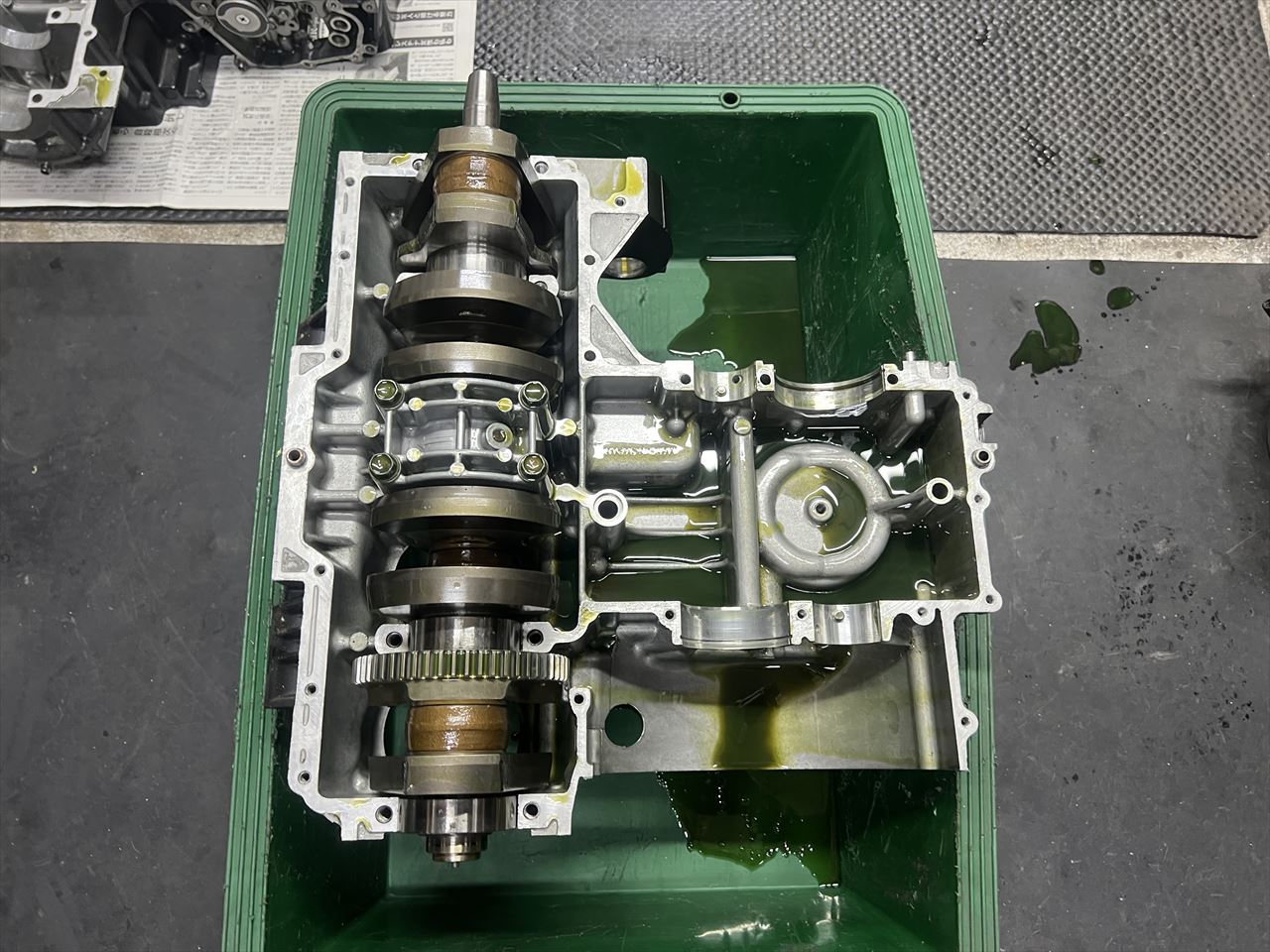

クランクがスムーズに回るか確認しておきます。

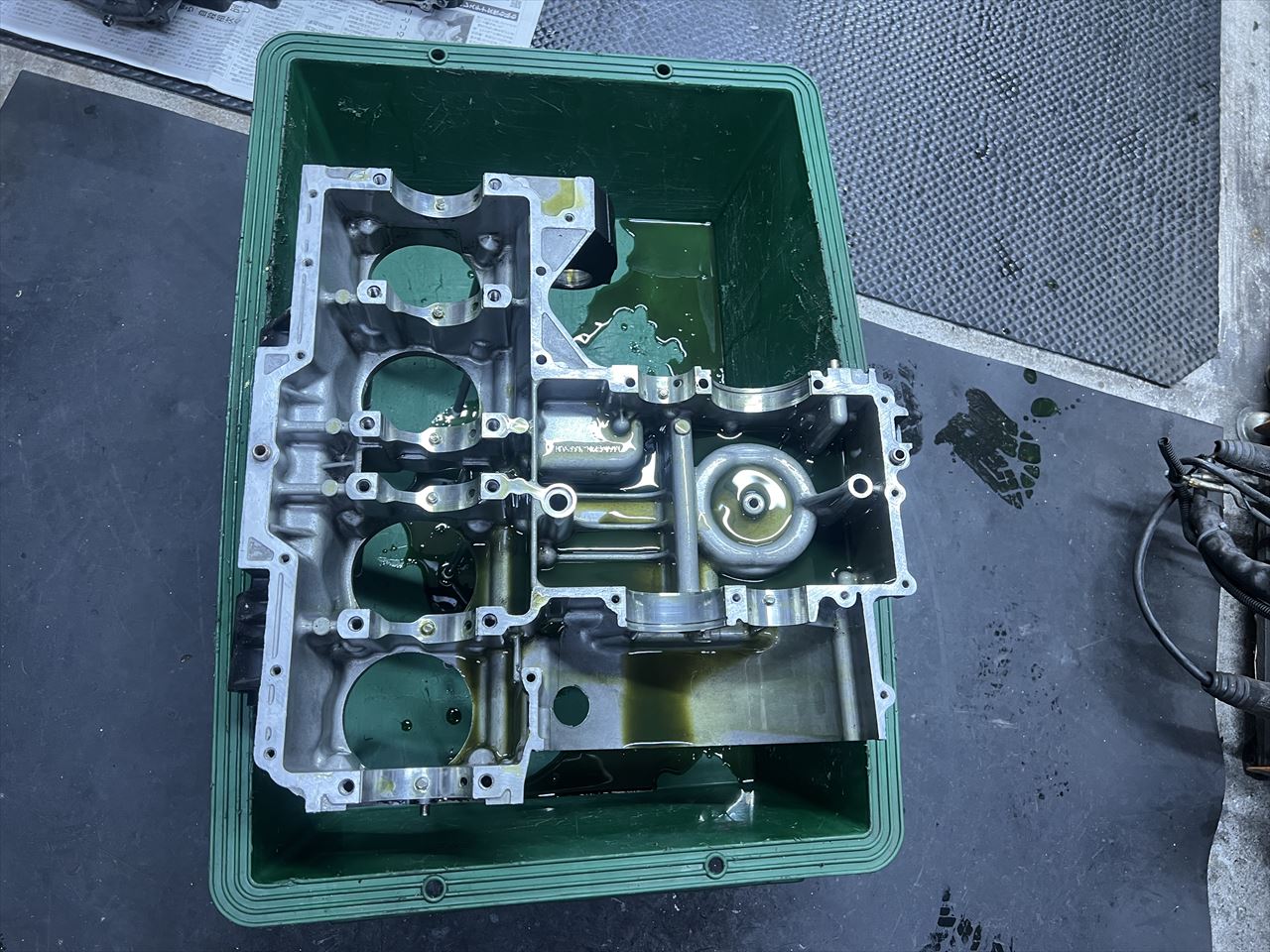

クランクを外します。

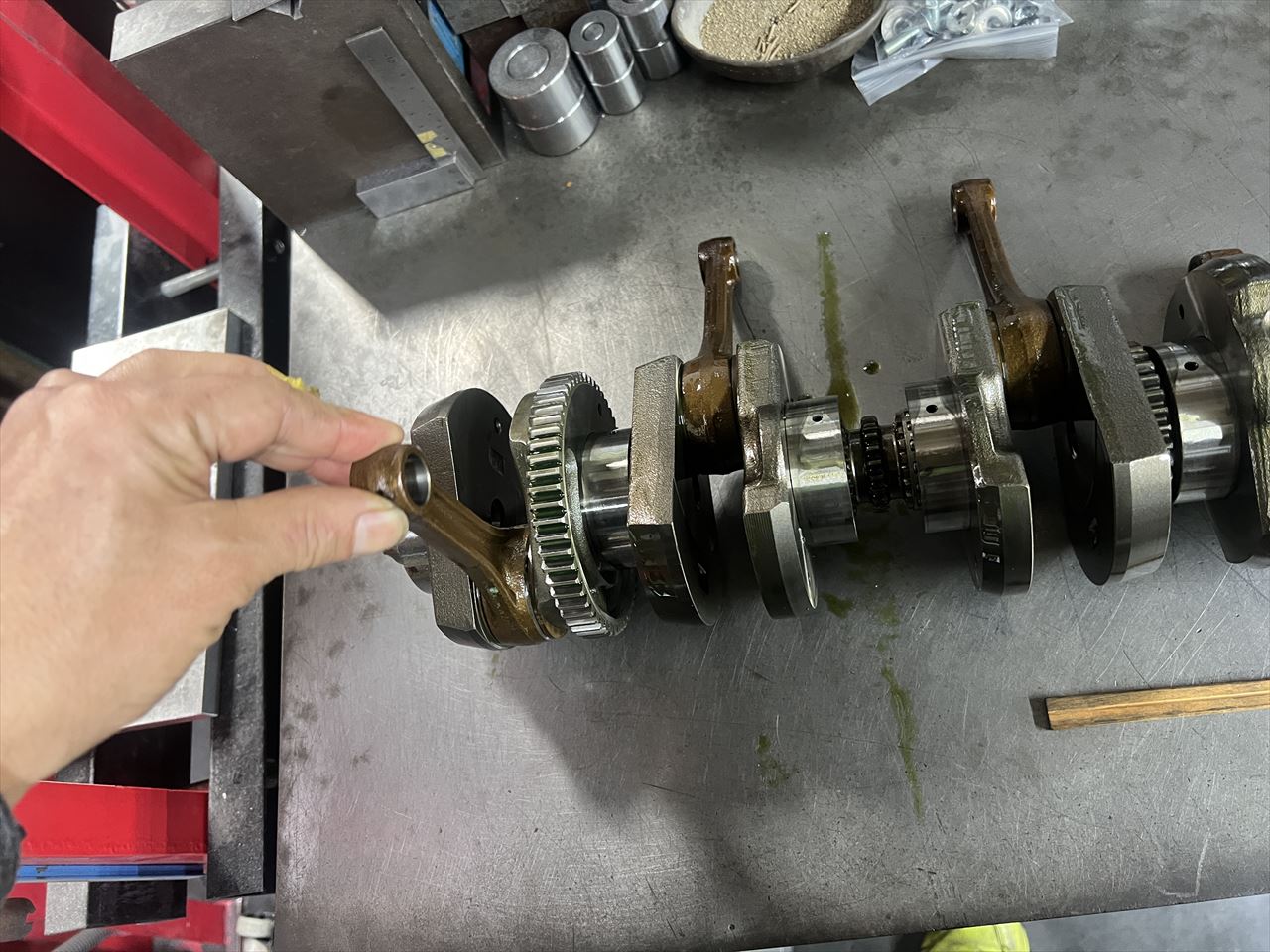

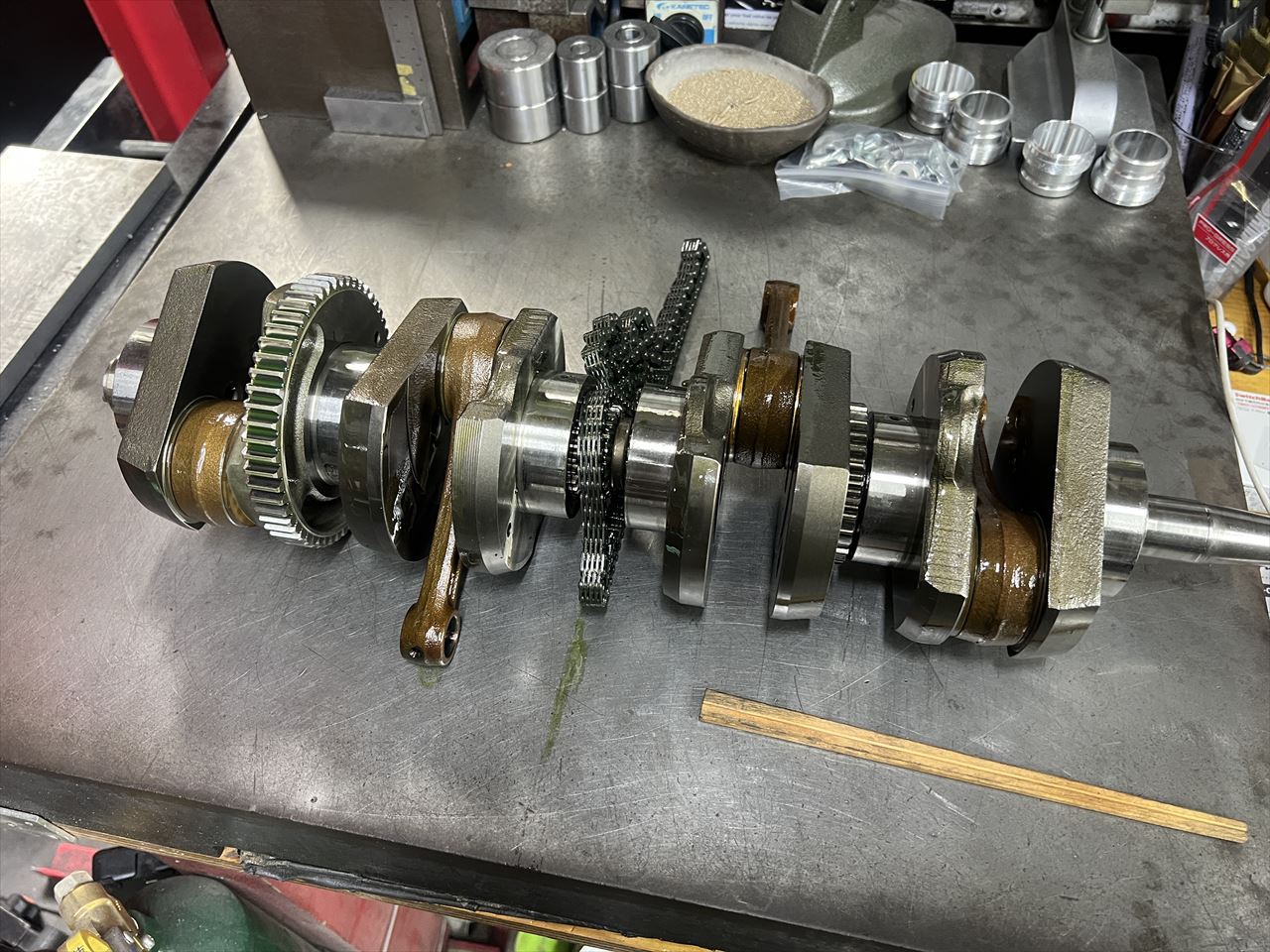

外したクランクはこちら。
各ベアリングにガタやゴリ感が無いか確認します。

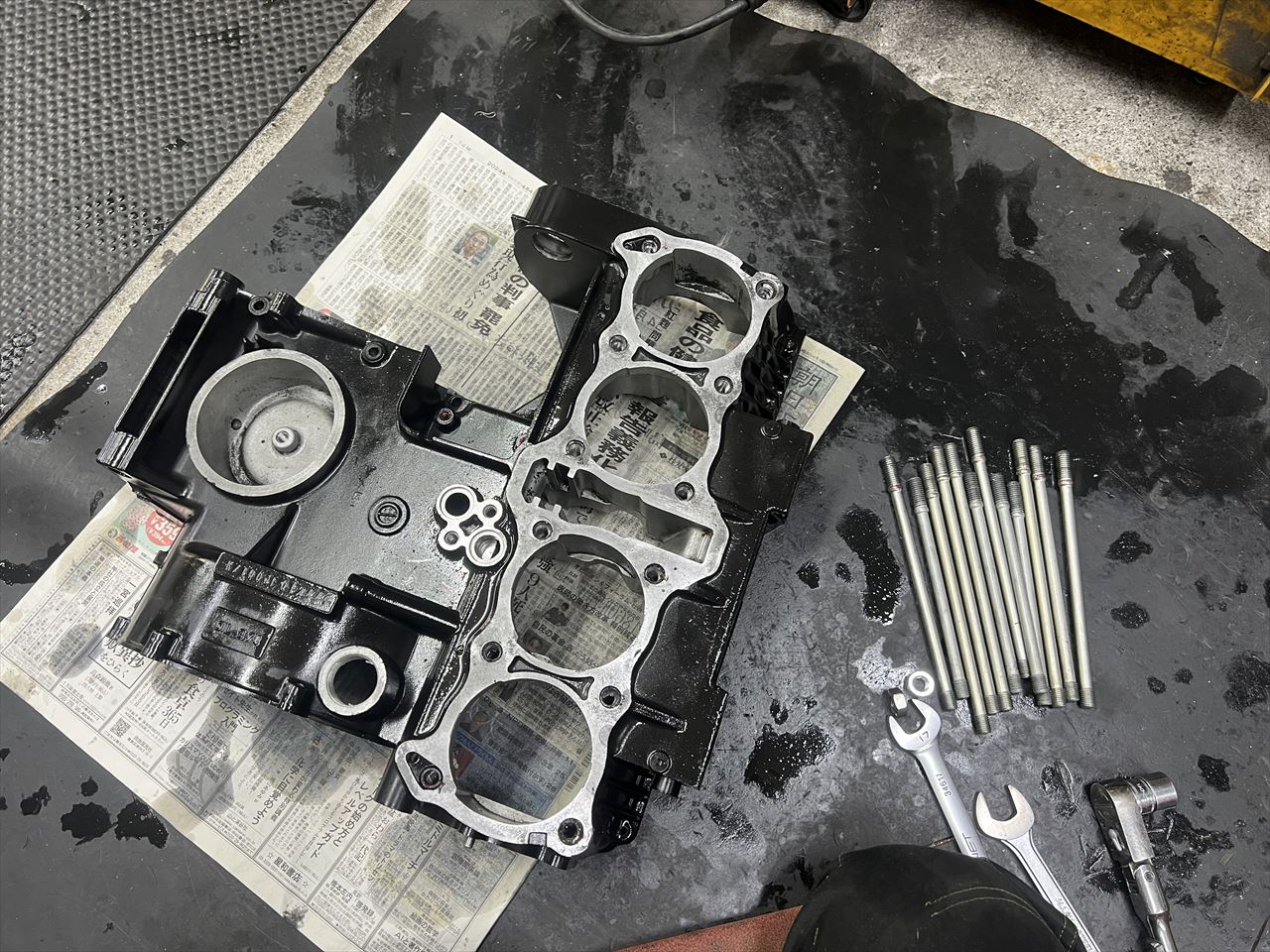

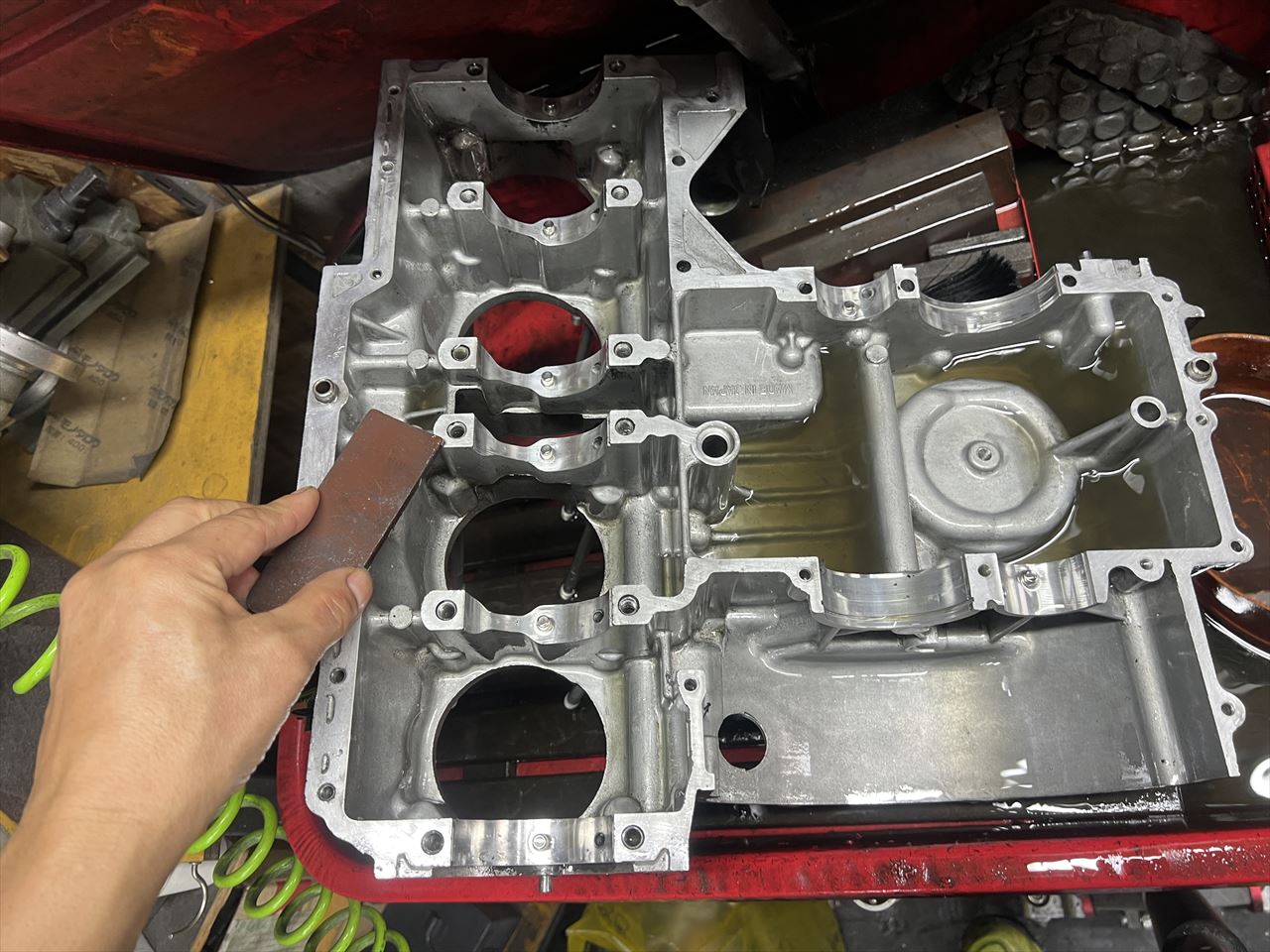

ケースを軽く洗浄し、ガスケットをオイルストーンをかけて掃除しします。

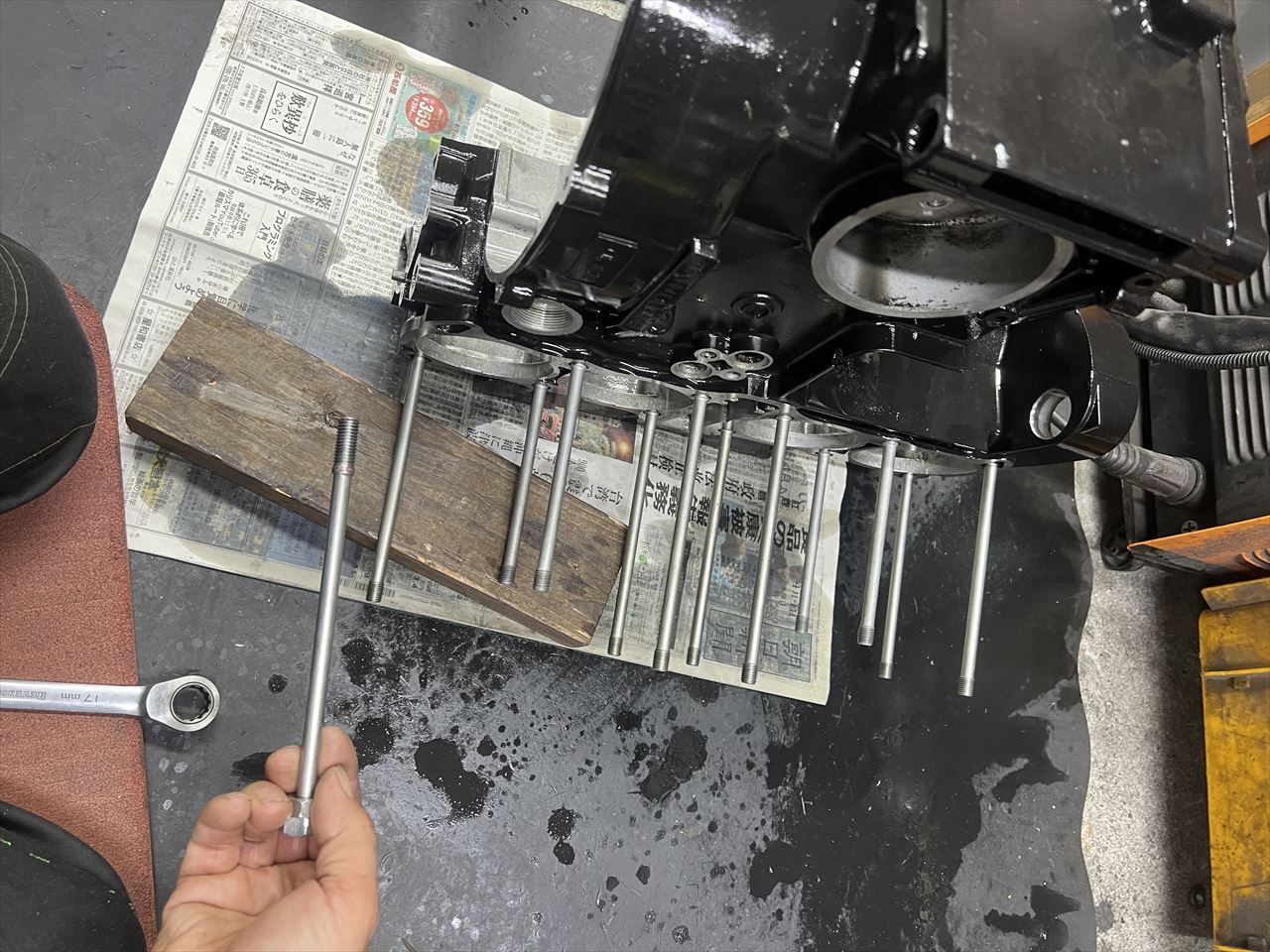

ケースボーリングするのでシリンダースタッドを外します。
スタッドは前回新品交換しているので比較的外しやすいです。

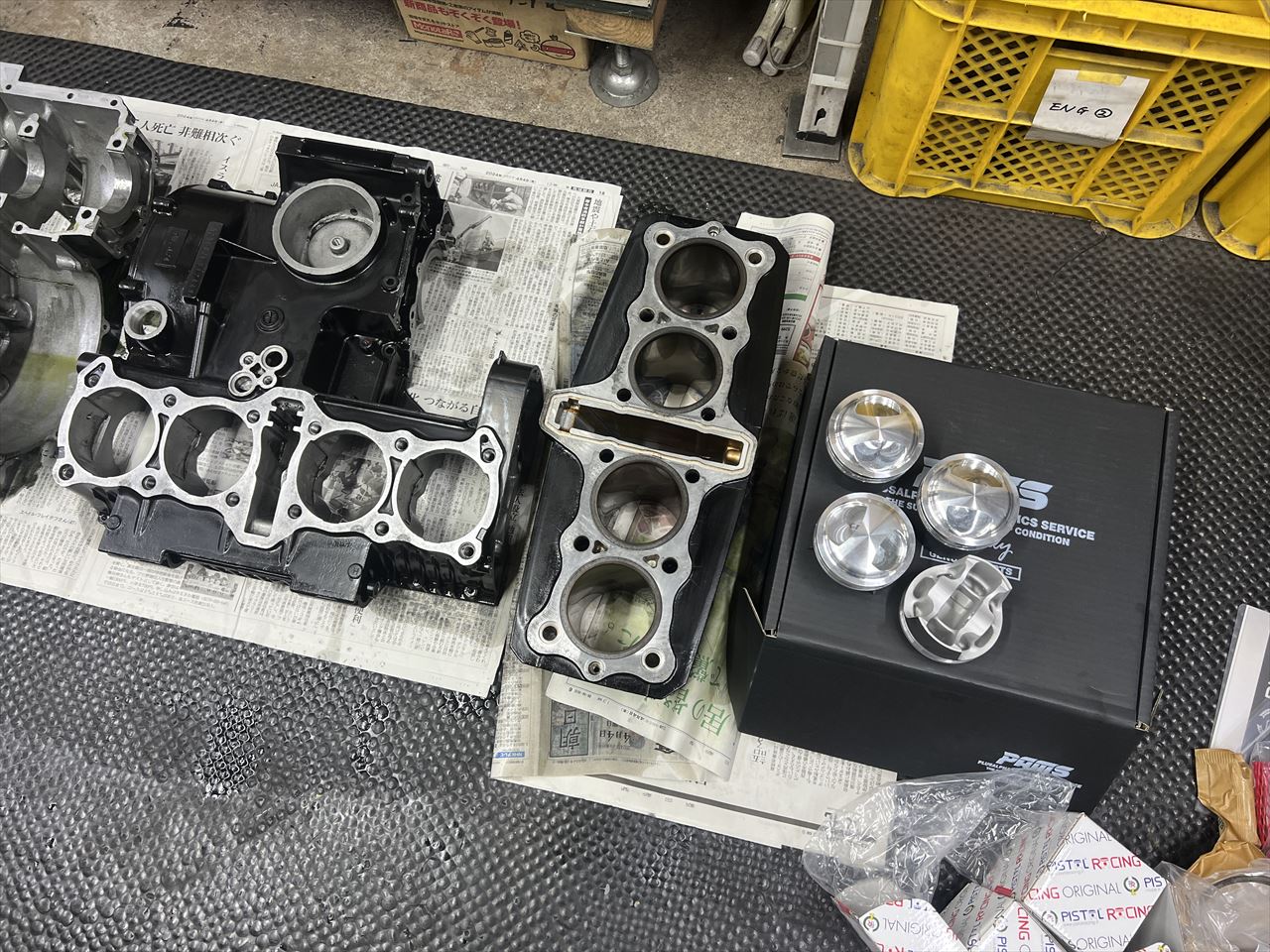

このあとピストン、シリンダー、クランクケースアッパーを内燃機屋さんに送ってボーリングします。

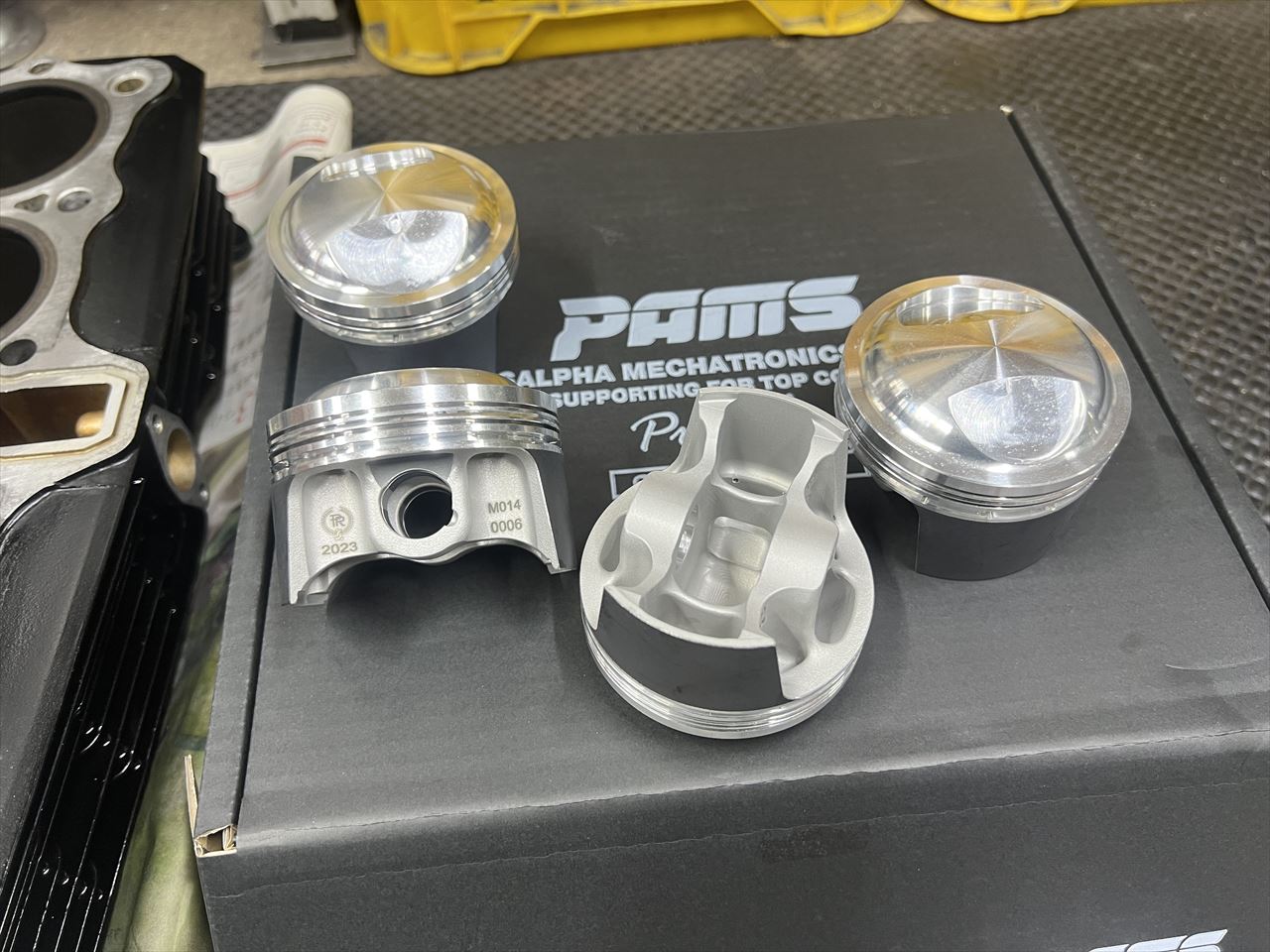

ピストンはピスタルのφ76ミリを使います。
