Z1000J1 K.A様 スタータークラッチ交換



スターターの空回りが散発するようになってきたとのことで点検・修理します。

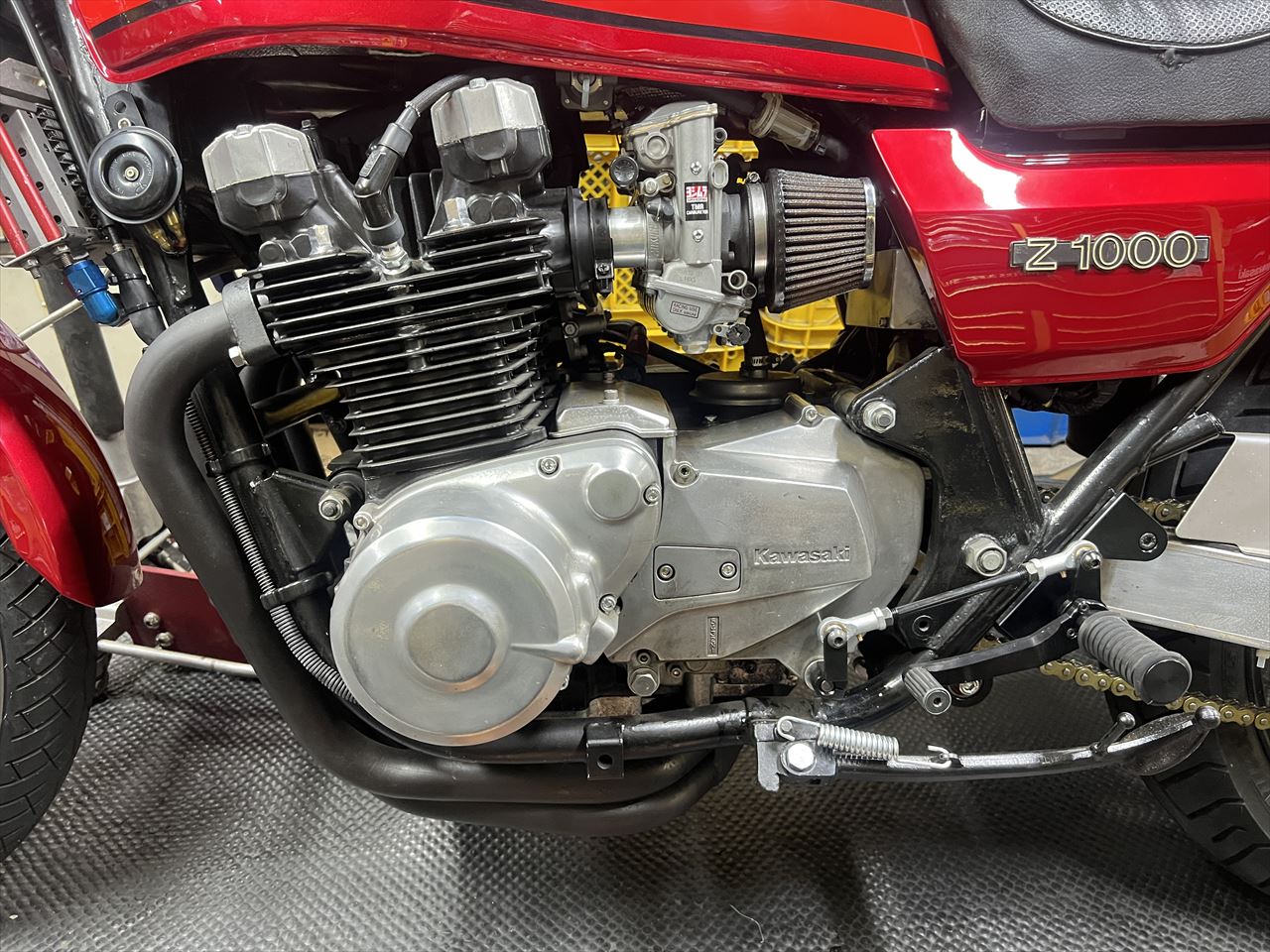

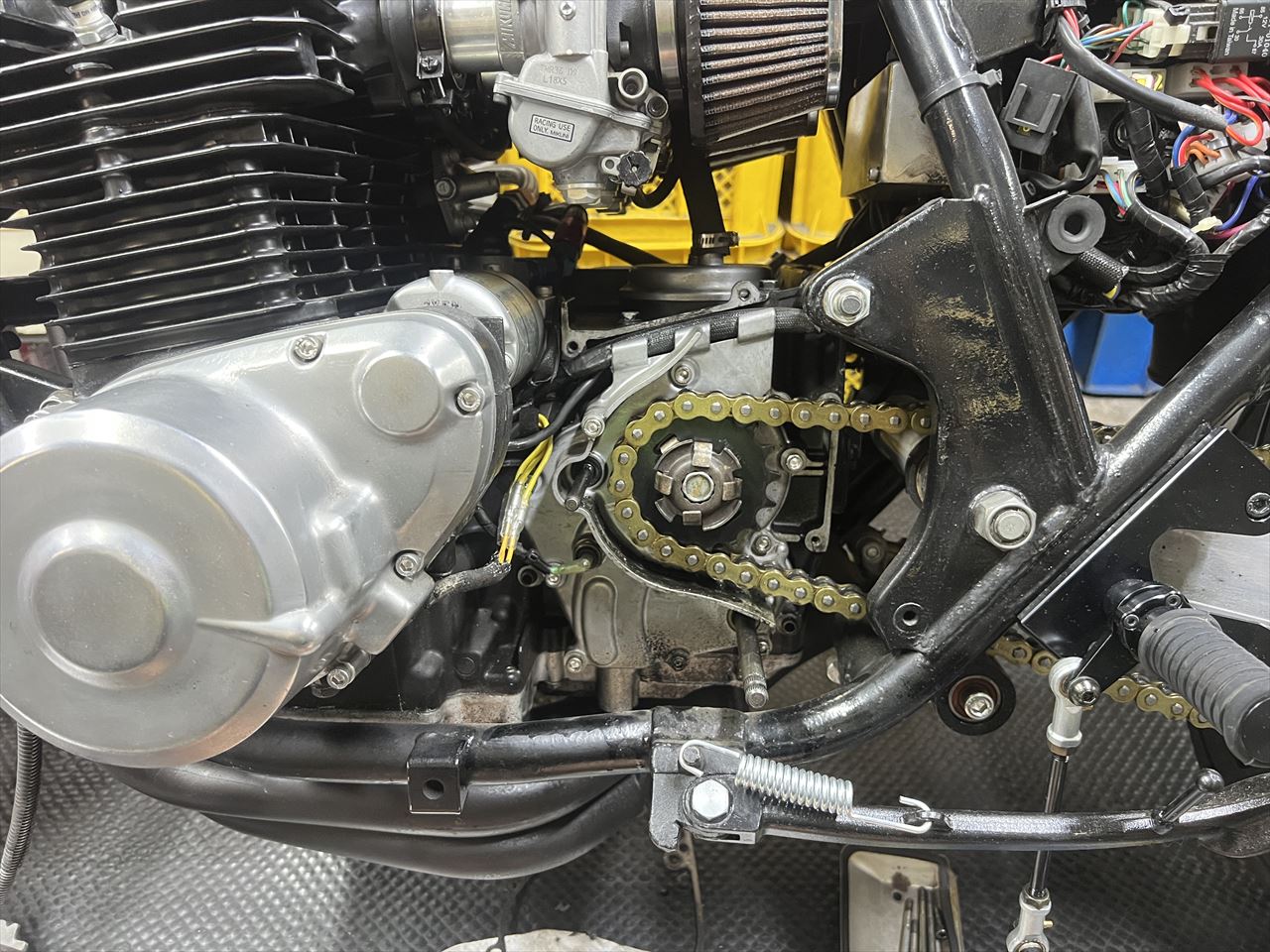

事前の状況からスタータークラッチの不具合が予想されていました。オイルが漏れないよう右に傾けて分解します。



現状、スターターモーターとバッテリーは交換済み、ジェネレーターカバー周りは分解履歴不明とのこと。

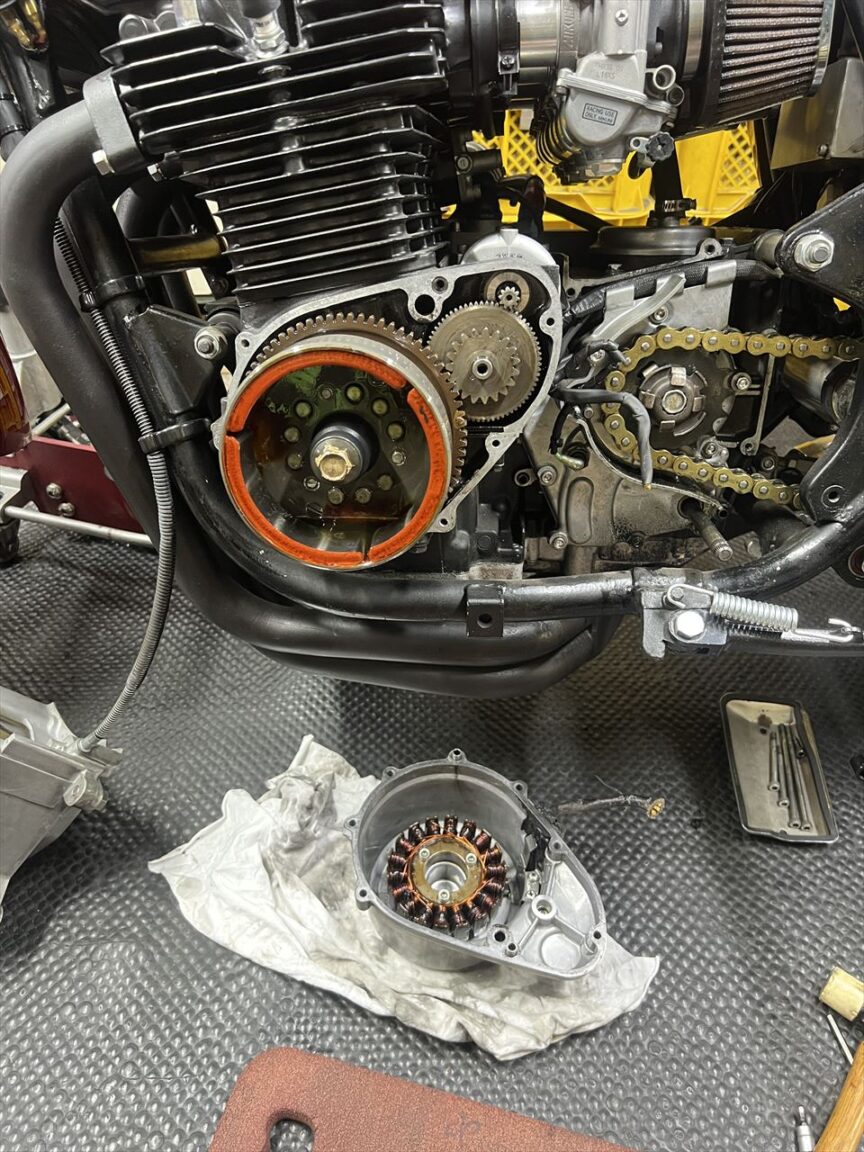

ジェネレーターカバーを外します。ステーターコイルのグロメット付近の液体ガスケットはやり直してあるので、、ここは分解歴があるようです。この状態ではスタータークラッチの緩みなど無いようです。

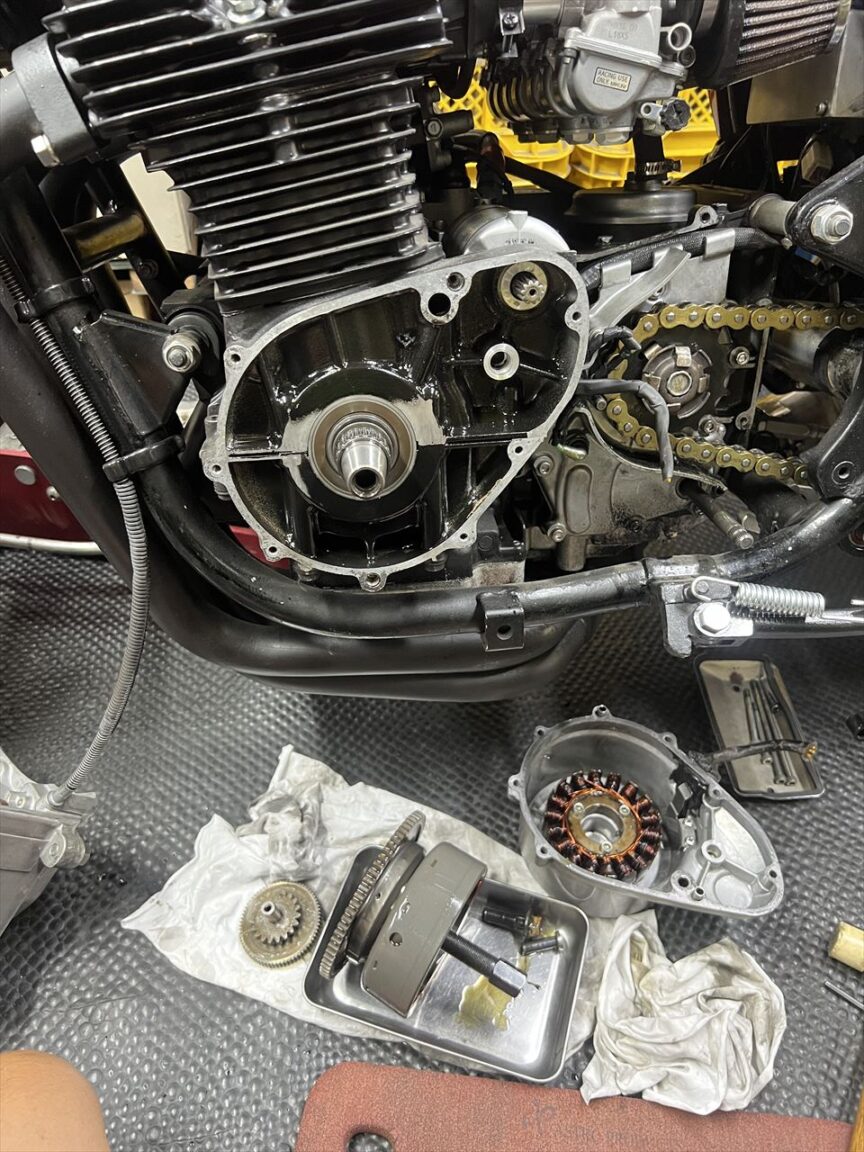

マグネットローターを外します。トルクも正常、クランクのテーパーもきれいですね。この部分の空回りは無いようです。

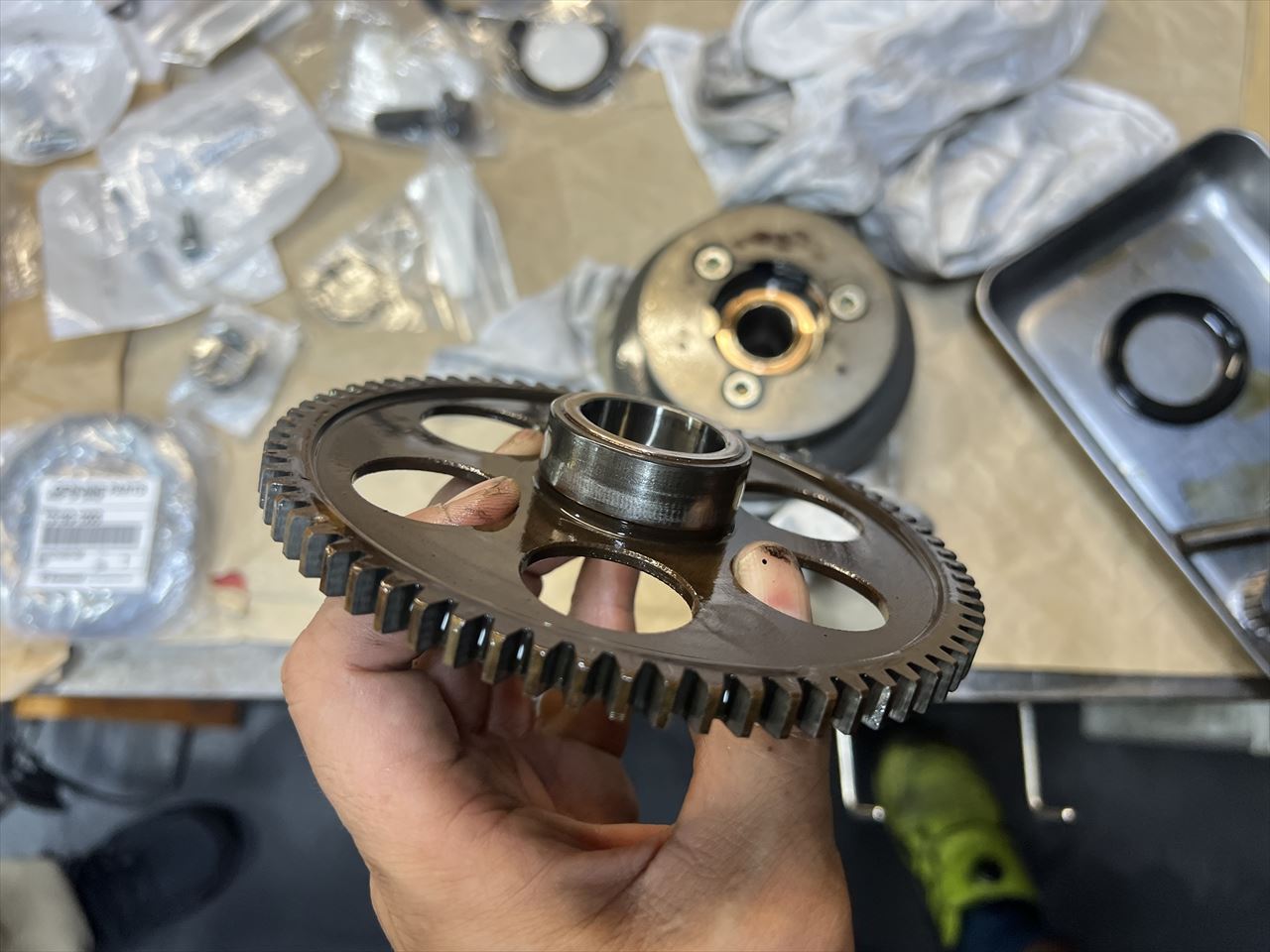

スターターギヤはこんな感じ。見かけたことが無いギザギザのキズが付いています。これがクラッチローラーの滑りの原因になったのでしょうか。

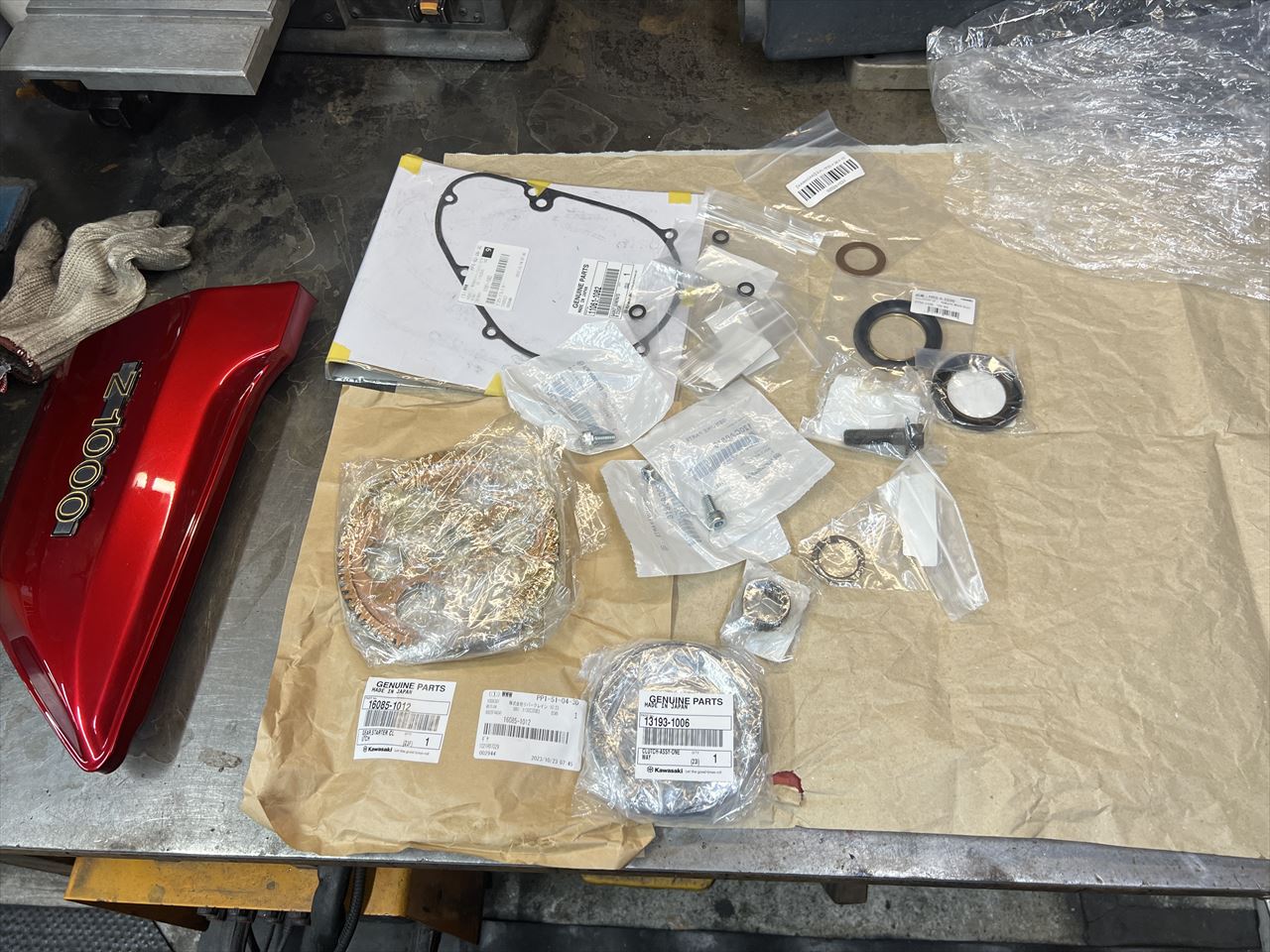

不具合初期のころに部品の確保をお勧めしていたので、今回スタータークラッチ周りの部品一式をお持ち込みになられました。J系のスターターギヤは既に販売終了となっているので、ギリギリ間に合いましたね。

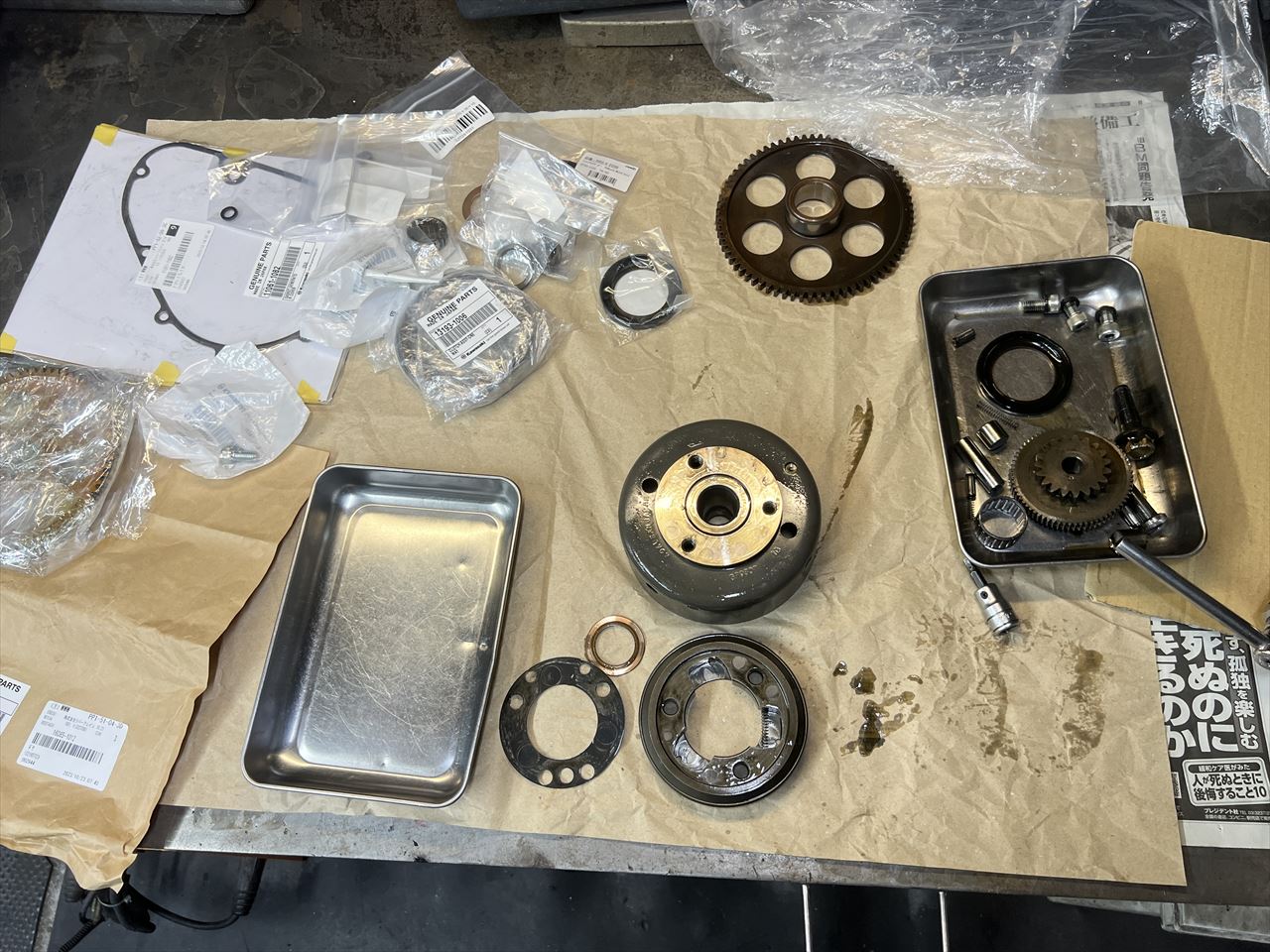

スタータークラッチも分解します。



スタータークラッチのローラーが当たる分もだいぶ圧痕がついて凸凹しています。



新品のスタータークラッチを取り付けます。締め付けボルトも更新し、ロックタイトを塗布して組み付けます。

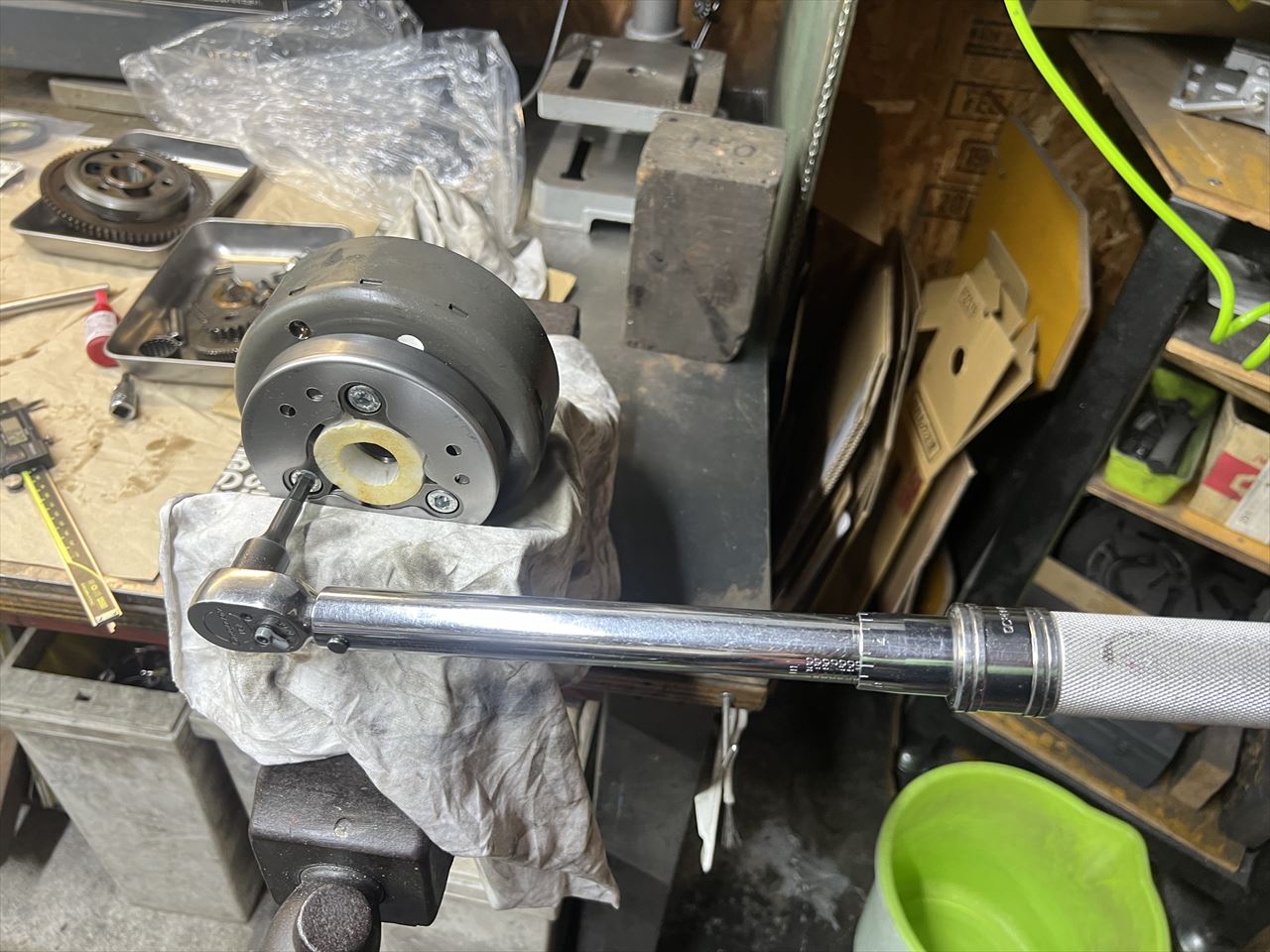

締め付けは規定トルクでしっかりと。

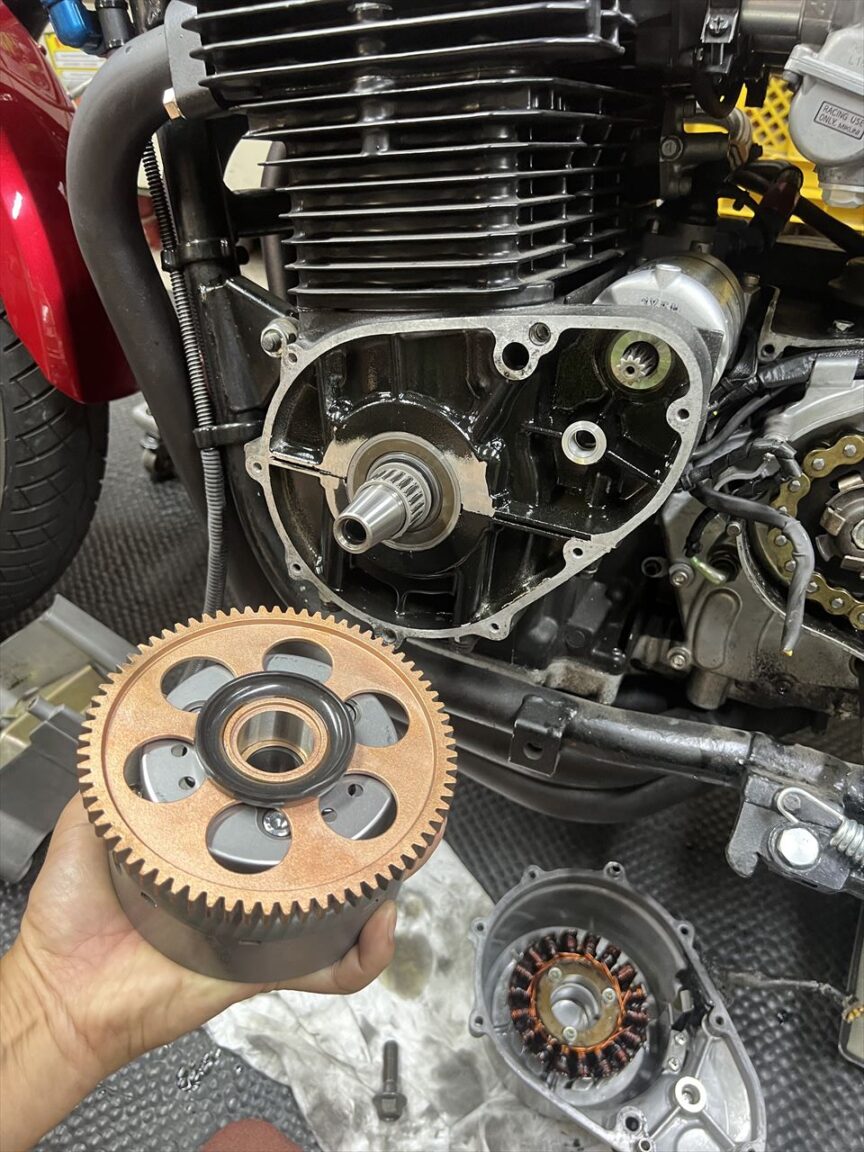

スターターギヤも新品交換して復元します。

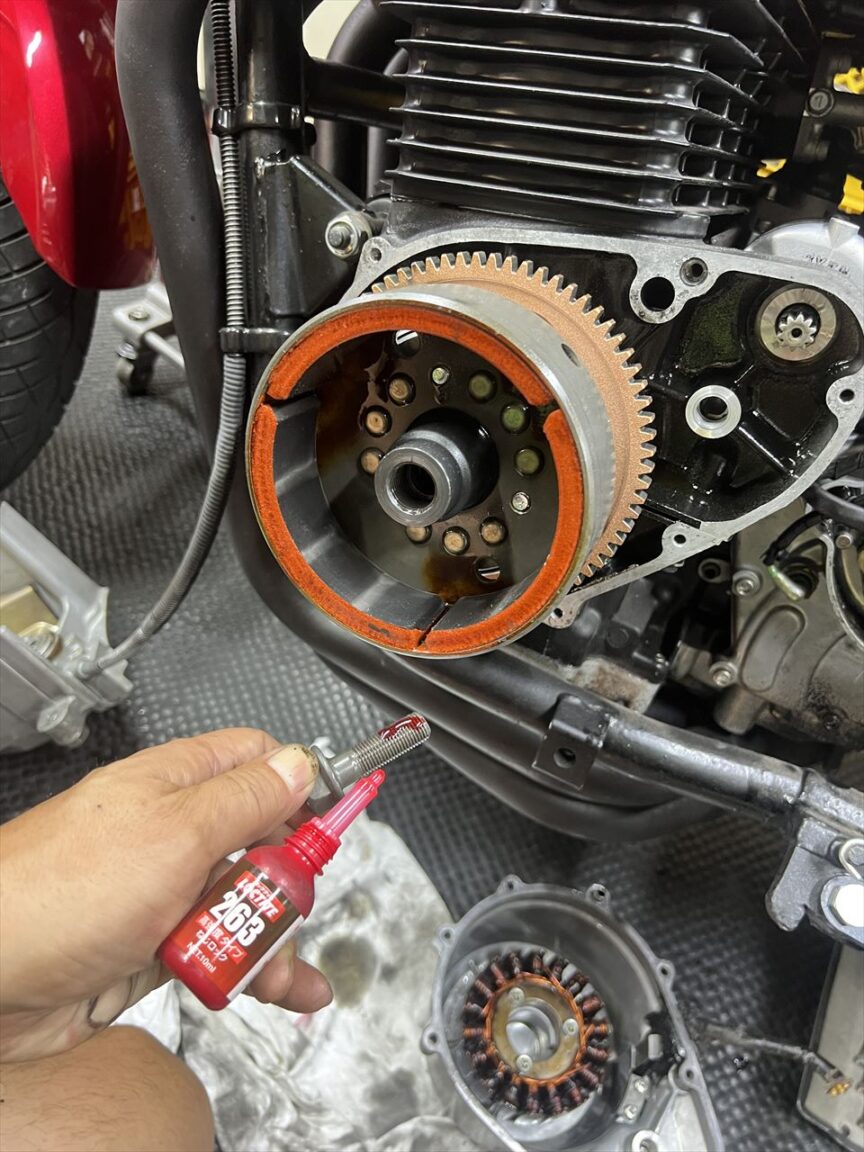

ローターボルトにもロックタイトを塗布します。



こちらも締め付けは規定トルクでしっかりと。



ステーターコイルハーネスのギボシも新品交換します。始動チェックの結果は良好。これで様子を見ていただきます。
