ワンオフ製作したオイルクーラーブラケットを取り付けます。

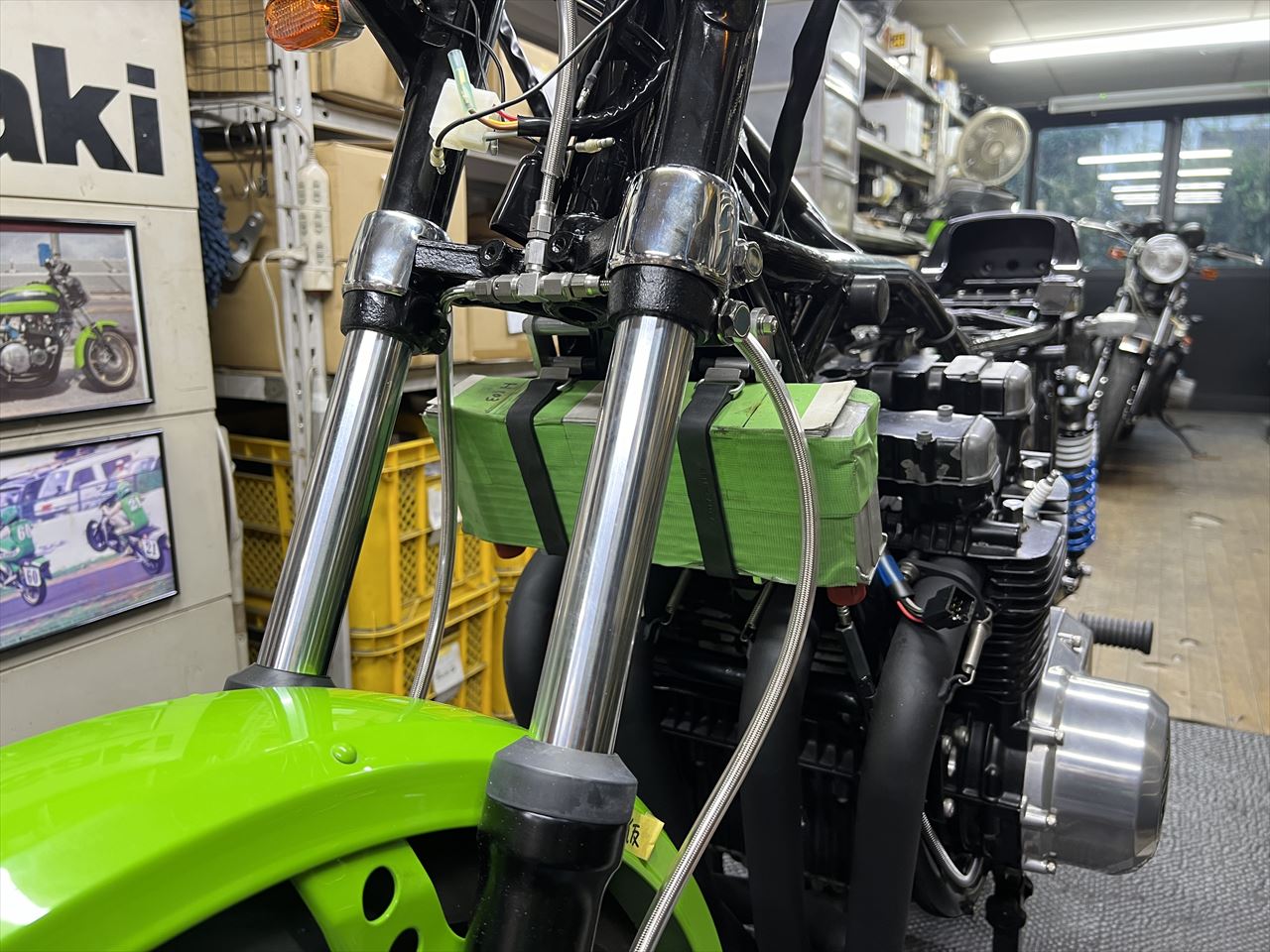

前から見るとこんな感じ。
取付確認用のオイルクーラーコアをセットします。

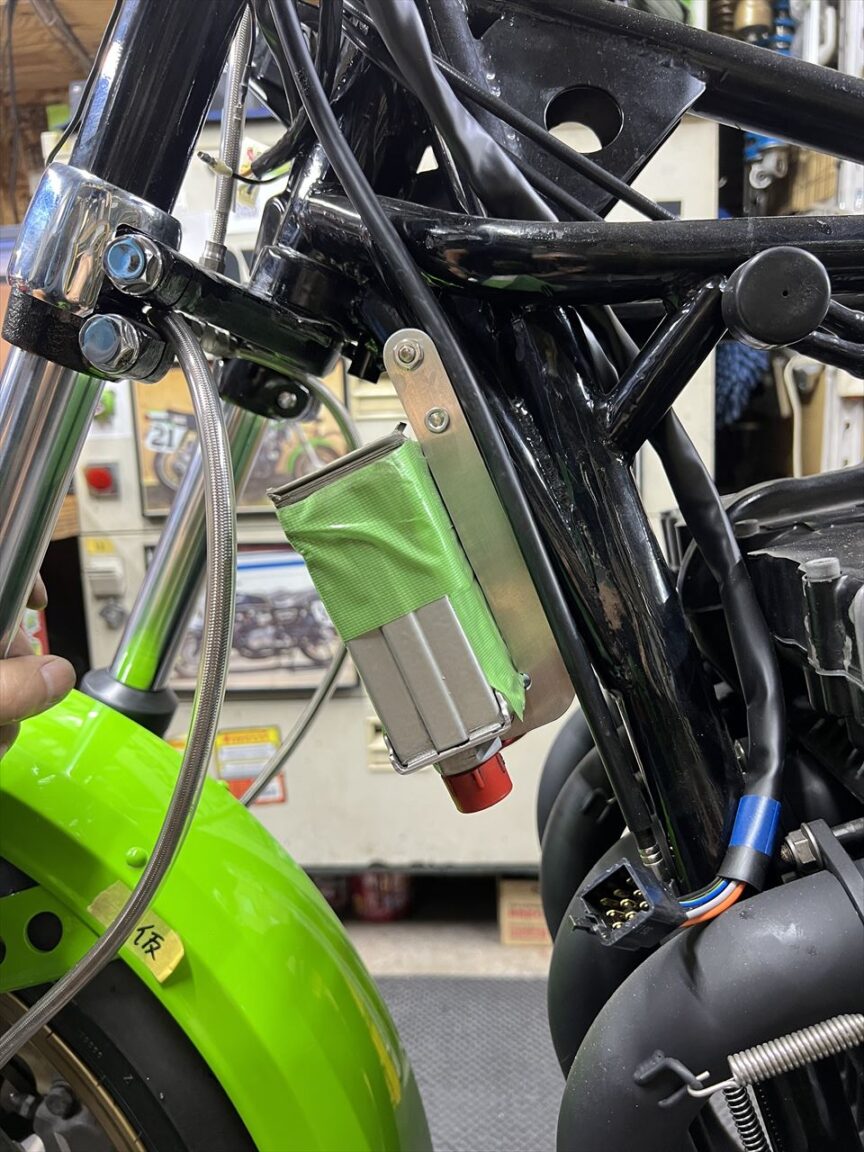

横から見るとこんな感じ。角度は上の取り付け点を支点にスイングできますが、フロントフェンダーとのクリアランスが関係するので、余り垂直付近まで立てることはできません。このあとホースを上回しのレイアウトで製作します。

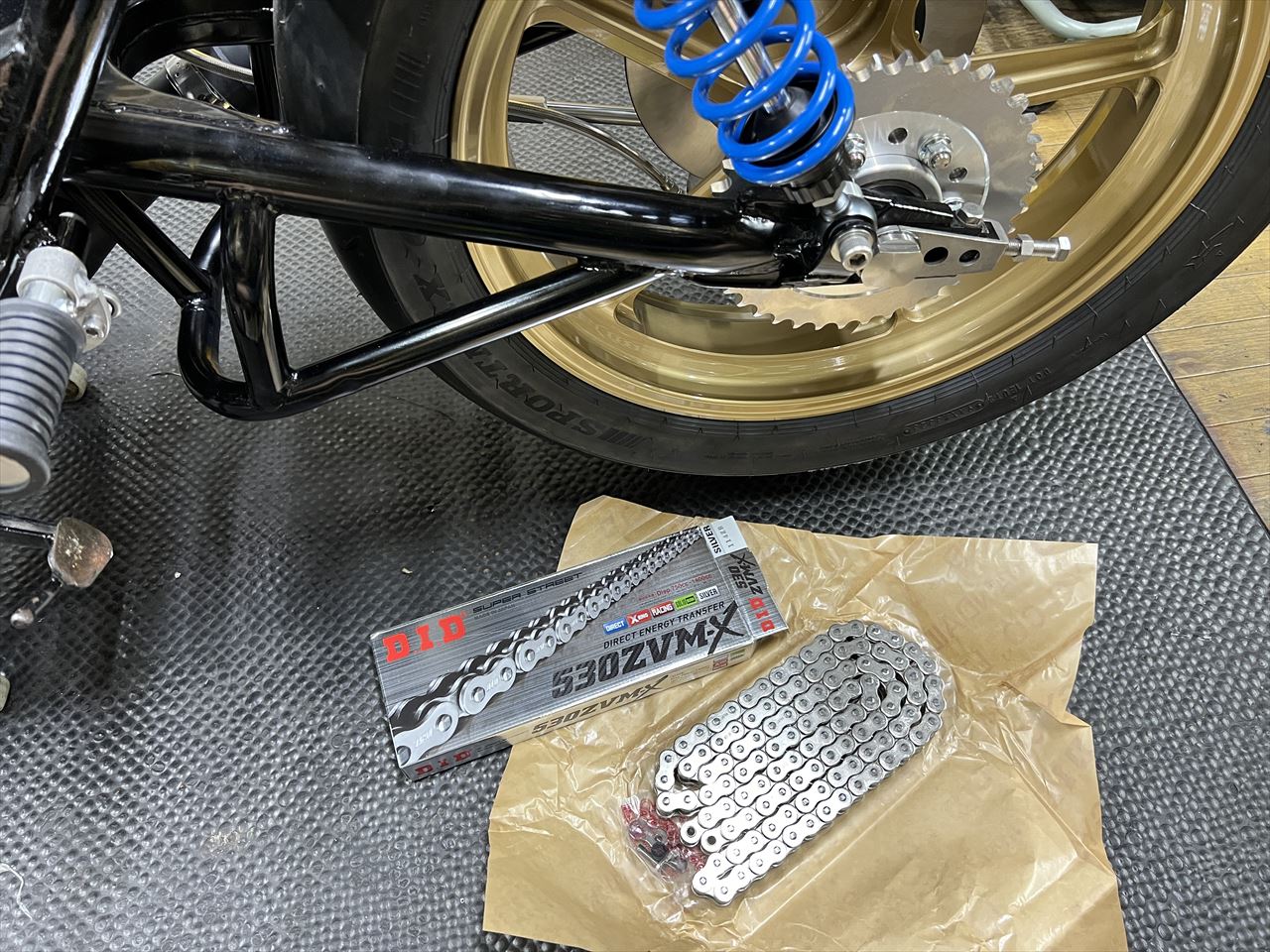

続いてドライブチェーンを取り付けます。使用するのは530でシンプルに見えるシルバーメッキタイプです。

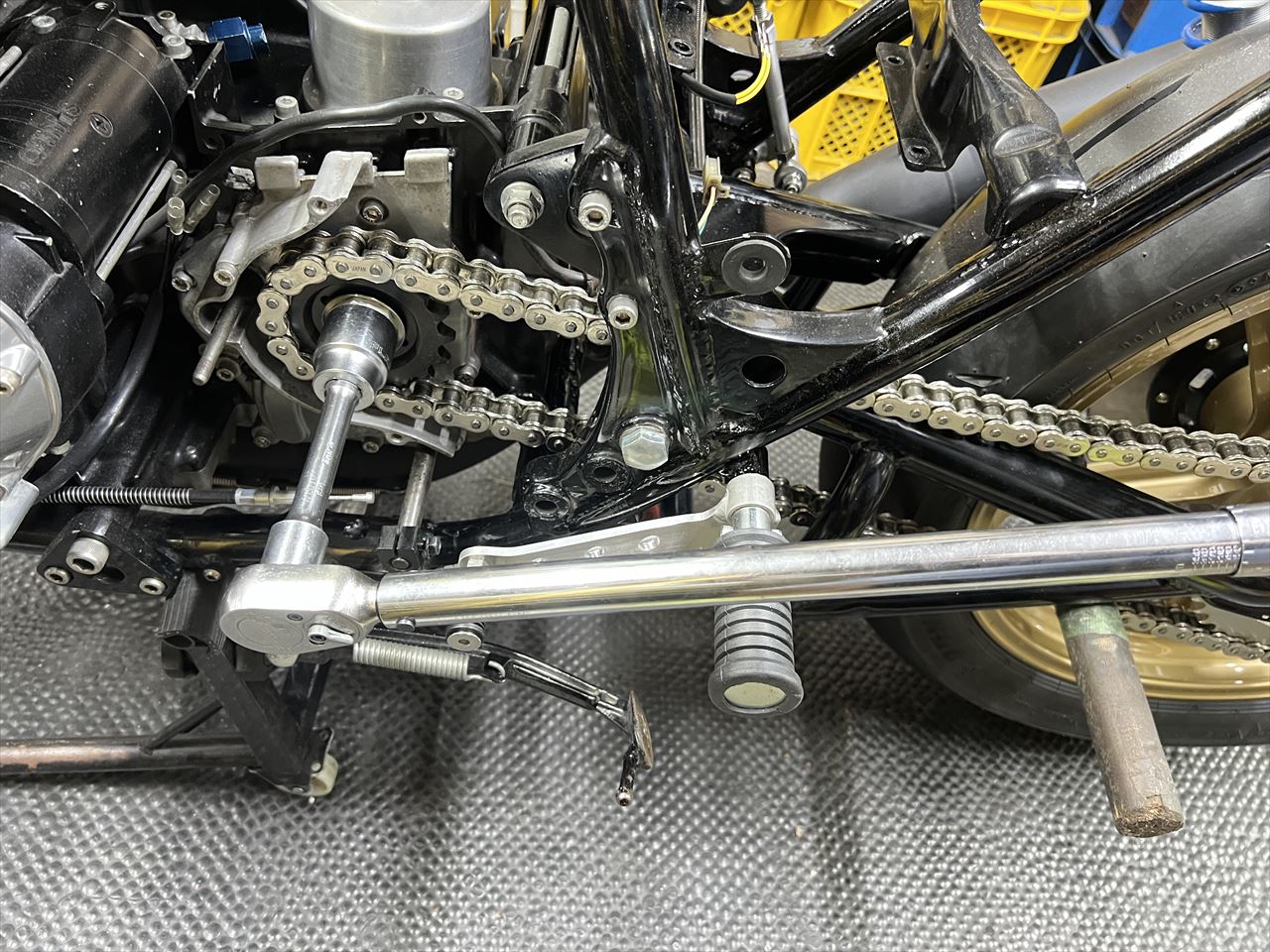

チェーンをカシメてフロントスプロケを締め付けます。

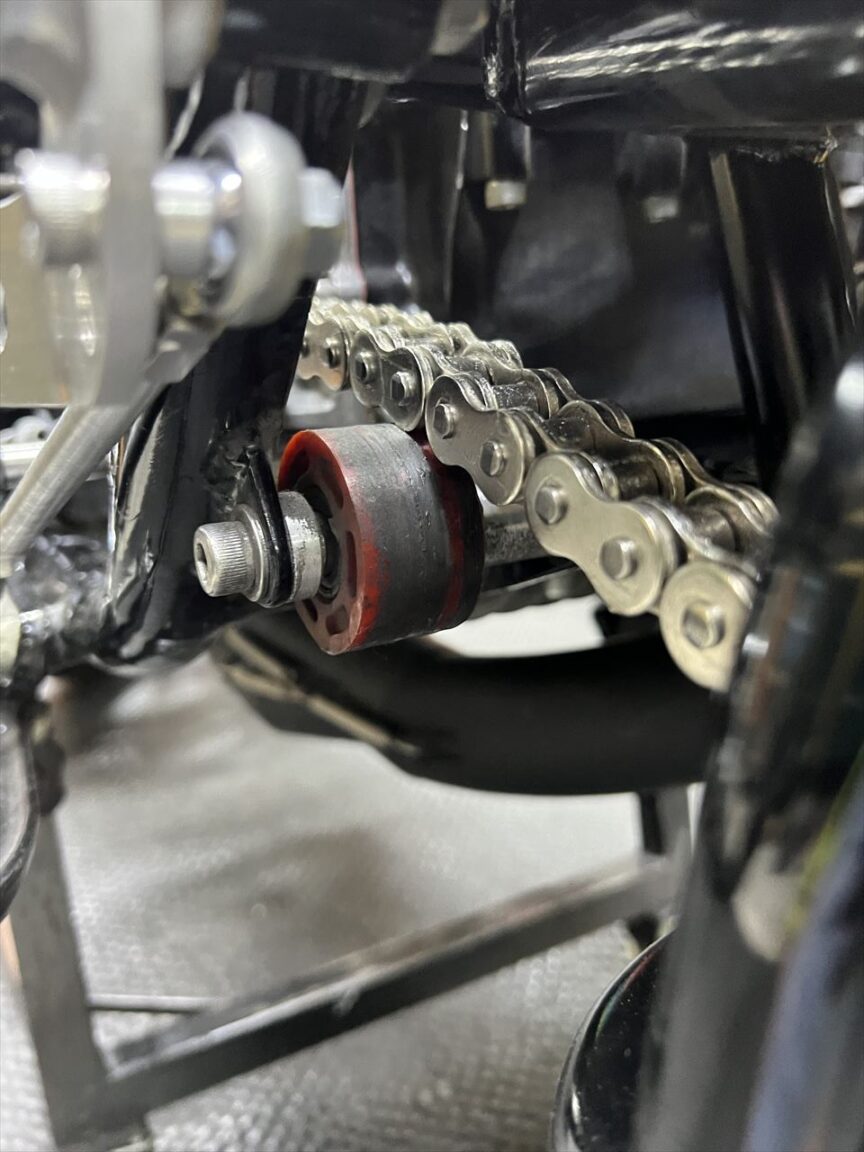

既存のチェーンガイドローラーは、アライメントが合わなくなったので修正します。

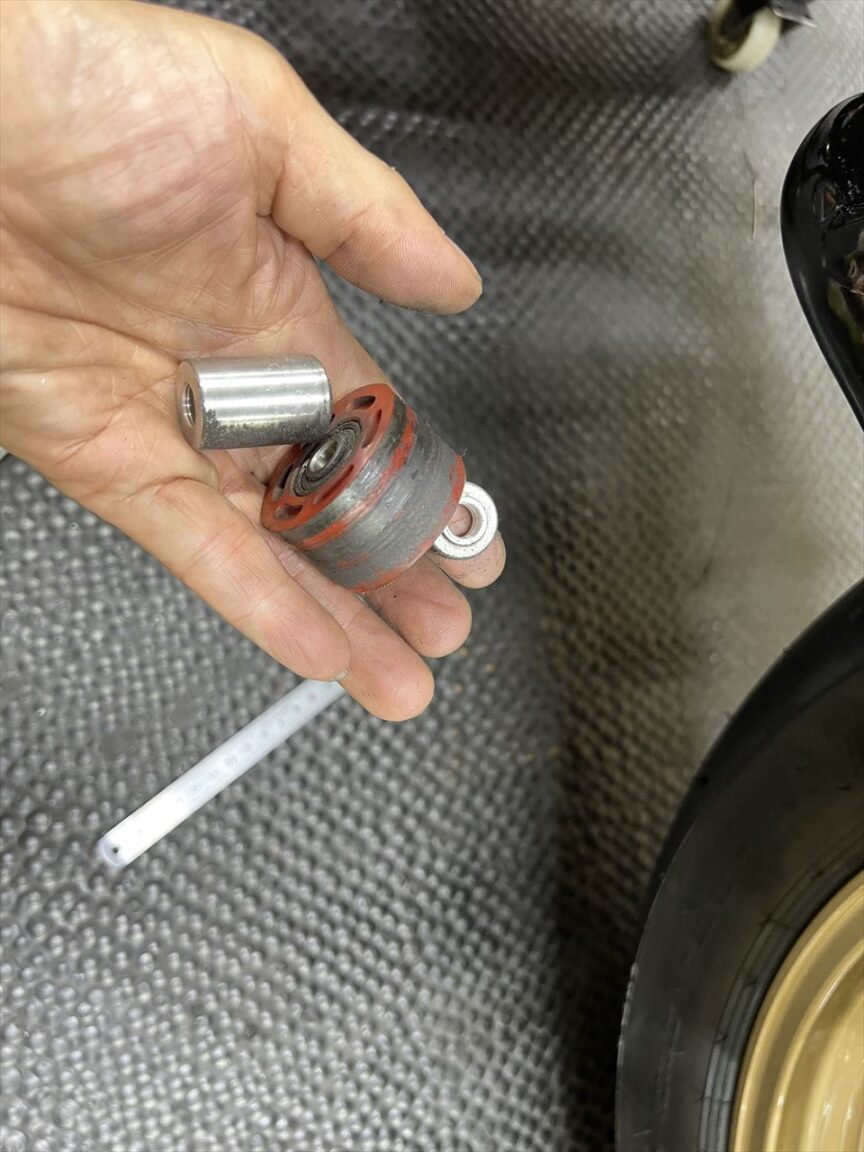

長さを変更してカラーを新たに製作することに。

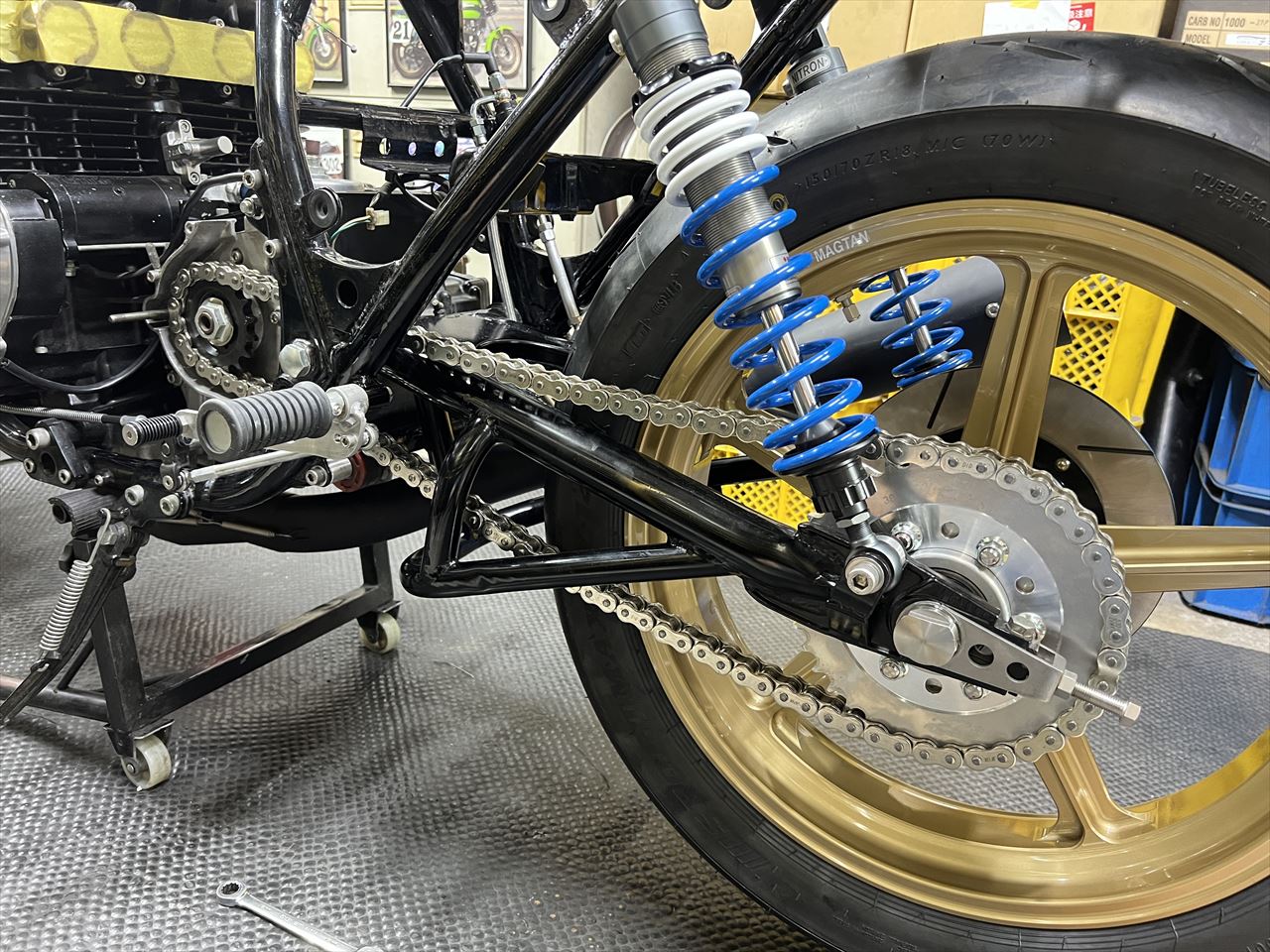

ローラーのアライメント修正完了です。
