FRPタンクのためシートは今回小加工が必要になりました。タンク後ろのベロとの干渉を避けるため、前側をスペーサーで少し持ち上げます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8507_R.jpg?resize=525%2C394&ssl=1)
スペーサーを取り付けるとこんな感じ。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8510_R.jpg?resize=525%2C394&ssl=1)

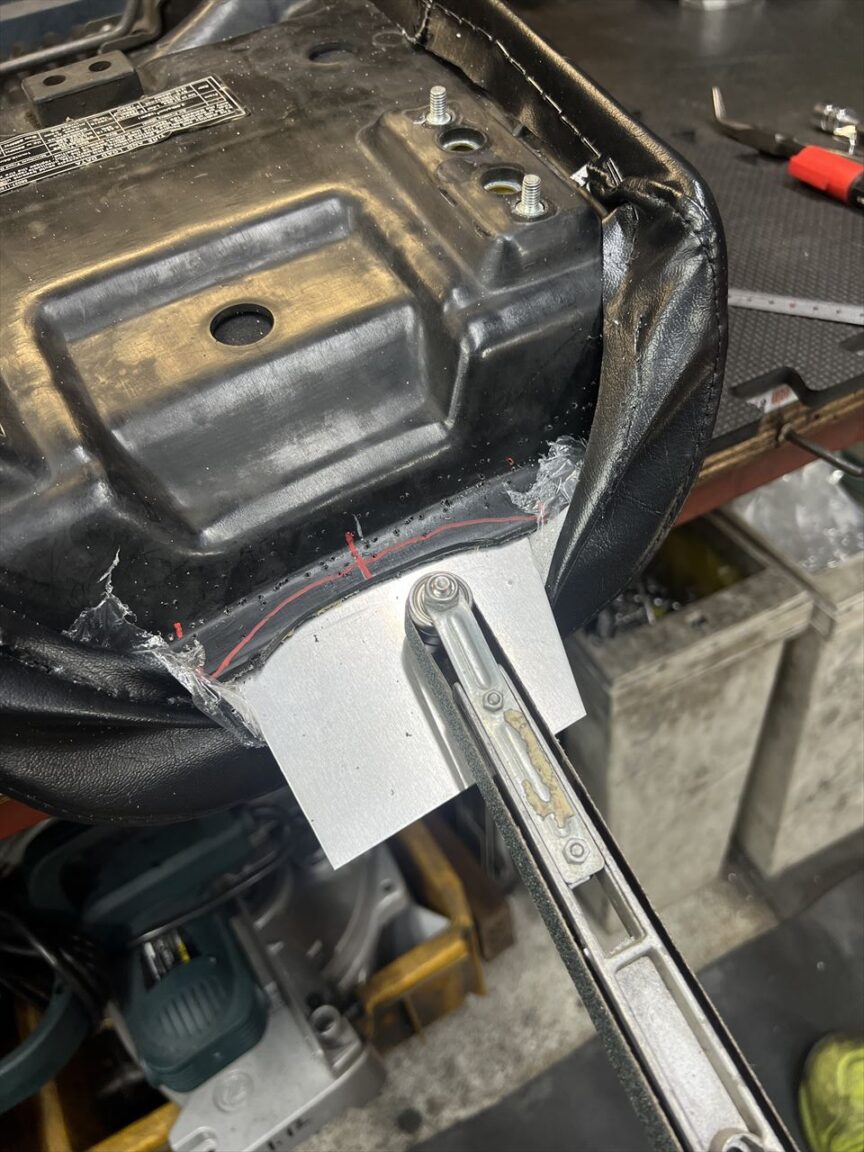

シートベース前端も少し逃げを作ります。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8578_R.jpg?resize=525%2C700&ssl=1)

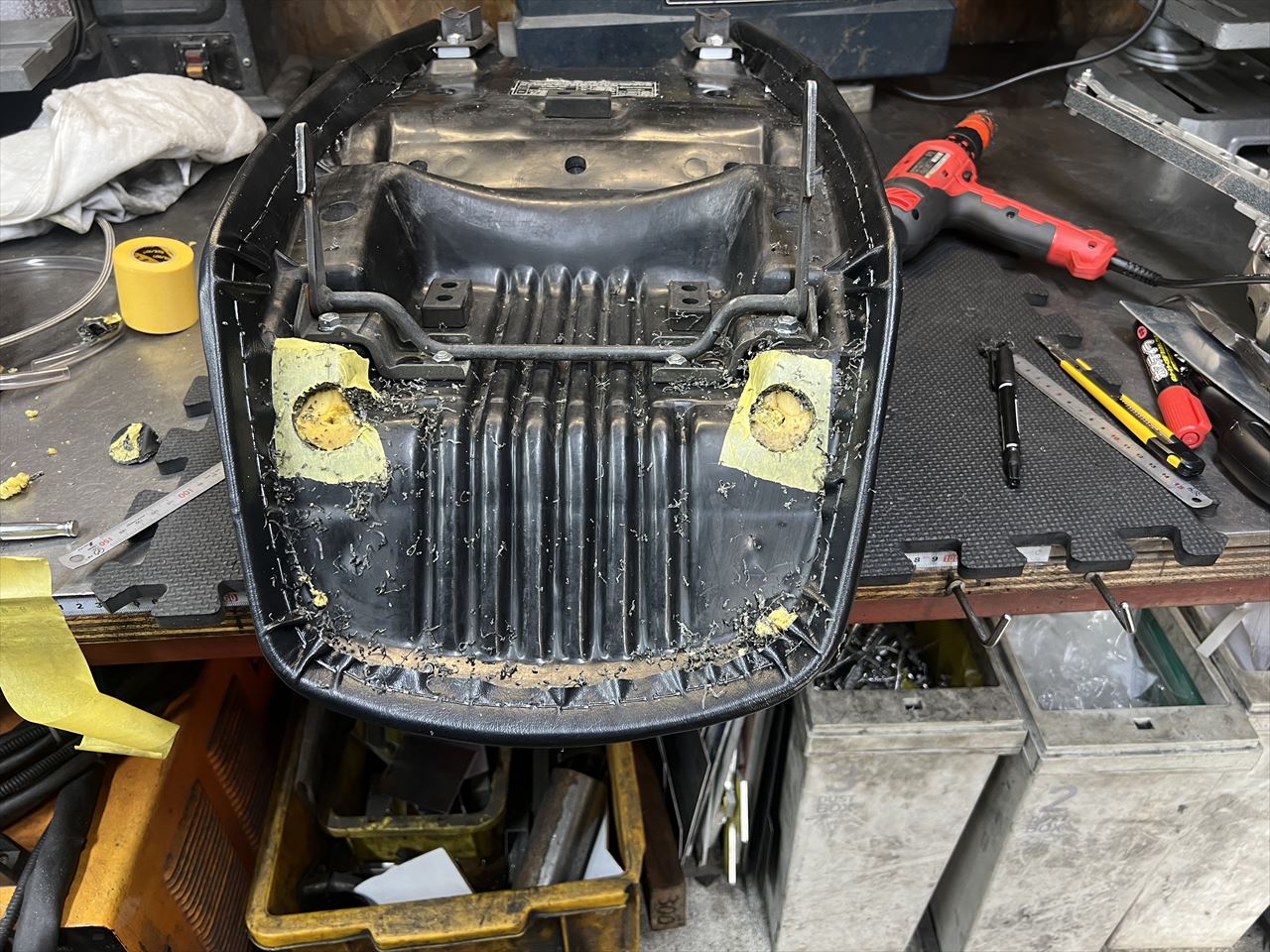

チリ合わせでテールカウルを上げているため、ボルトとの干渉を避ける逃げも作ります。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8585_R.jpg?resize=525%2C394&ssl=1)
シートロックのかかりがややきついため、ロックもスペーサーでほんの少し上げます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8590_R.jpg?resize=525%2C394&ssl=1)

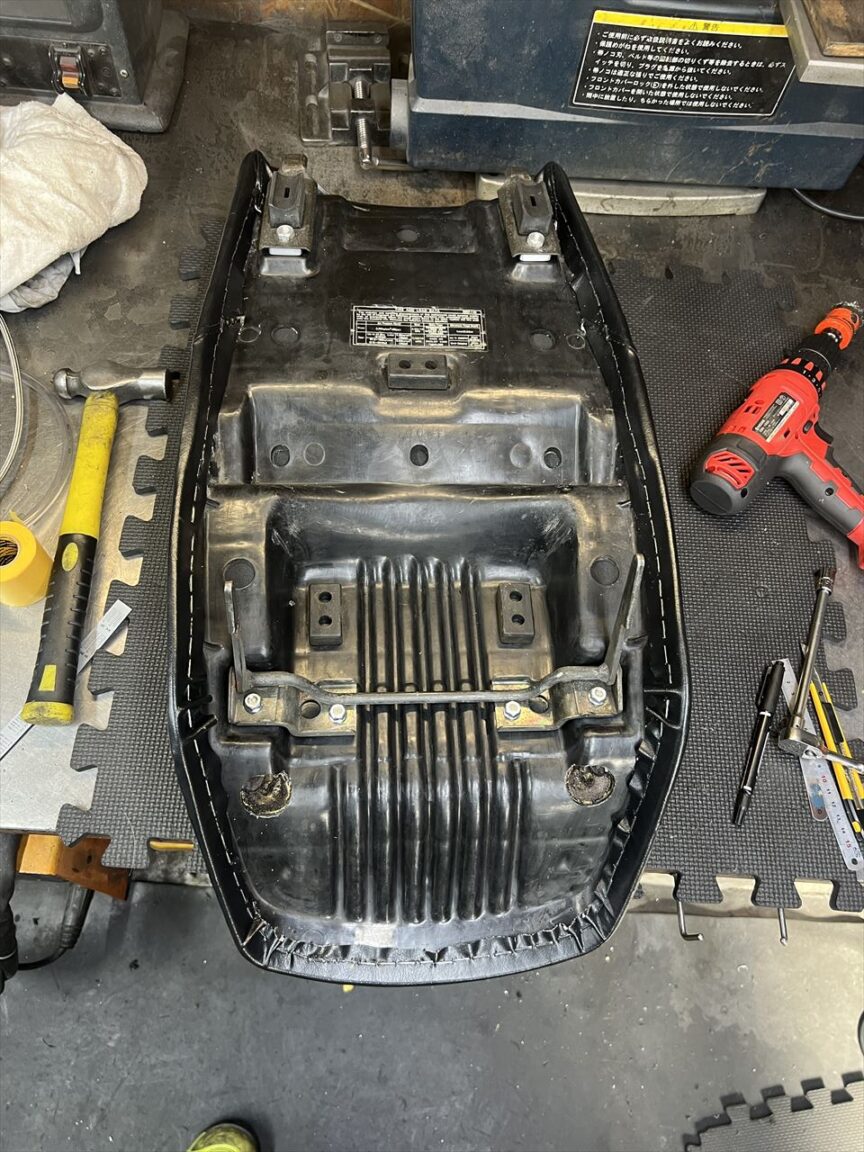

シートの準備ができました。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8593_R.jpg?resize=525%2C700&ssl=1)
シートフィッティングOKです。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8587_R.jpg?resize=525%2C394&ssl=1)

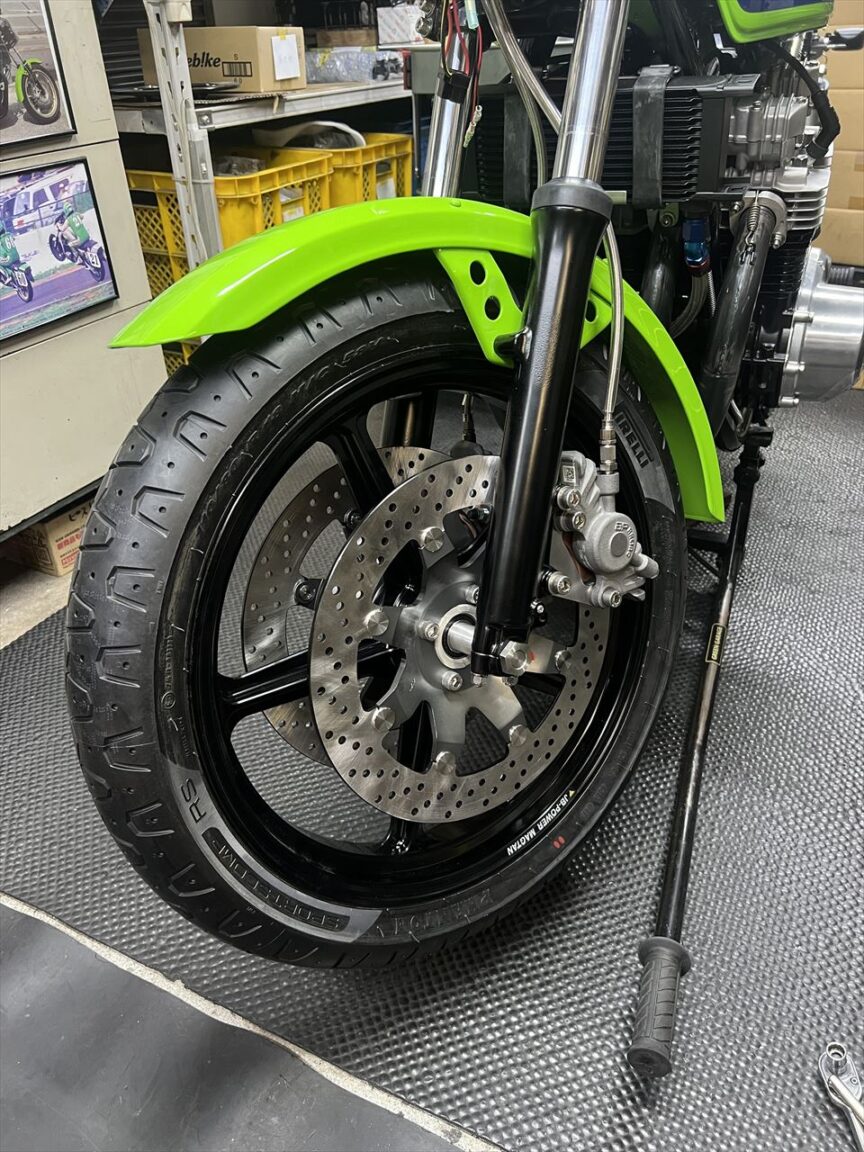

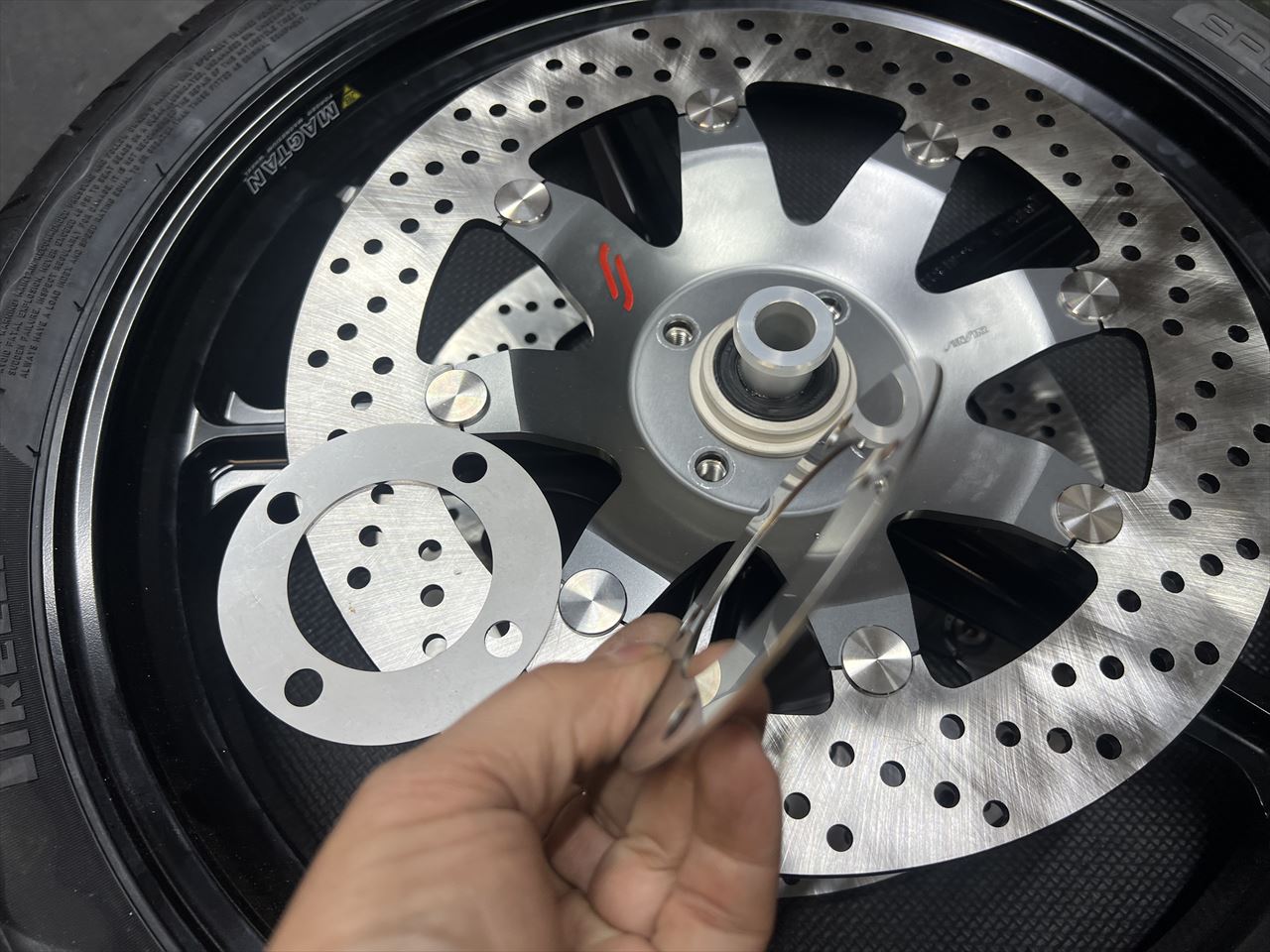

今回ホイールは前後ともMk2用を採用しており、APキャリパーとスポークとのクリアランスが狭いため、1.5ミリのスペーサーを入れてローターを外側にオフセットさせます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8596_R.jpg?resize=525%2C394&ssl=1)
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8603_R.jpg?resize=525%2C700&ssl=1)

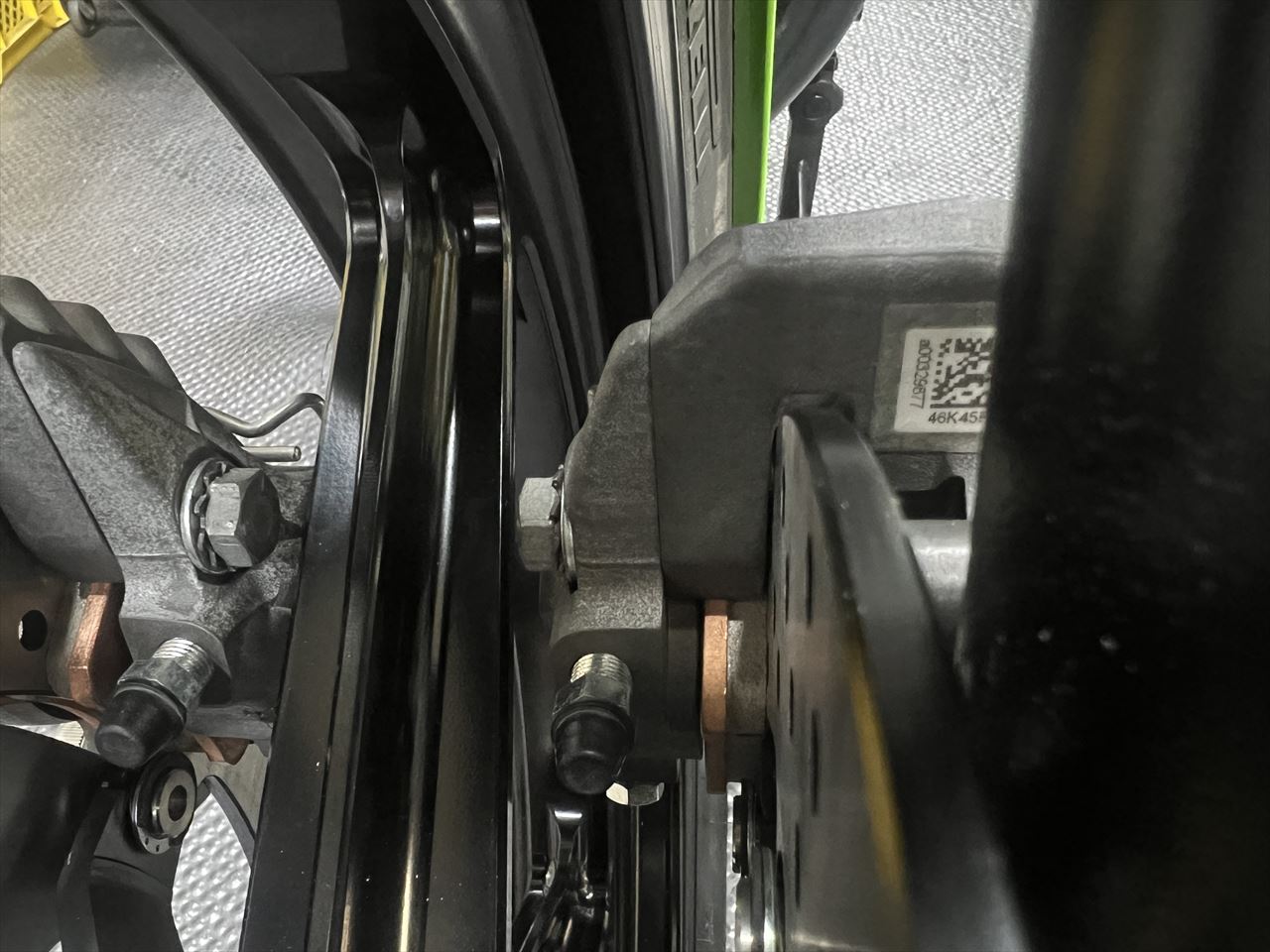

これで十分なクリアランスが確保できました。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8606_R.jpg?resize=525%2C394&ssl=1)

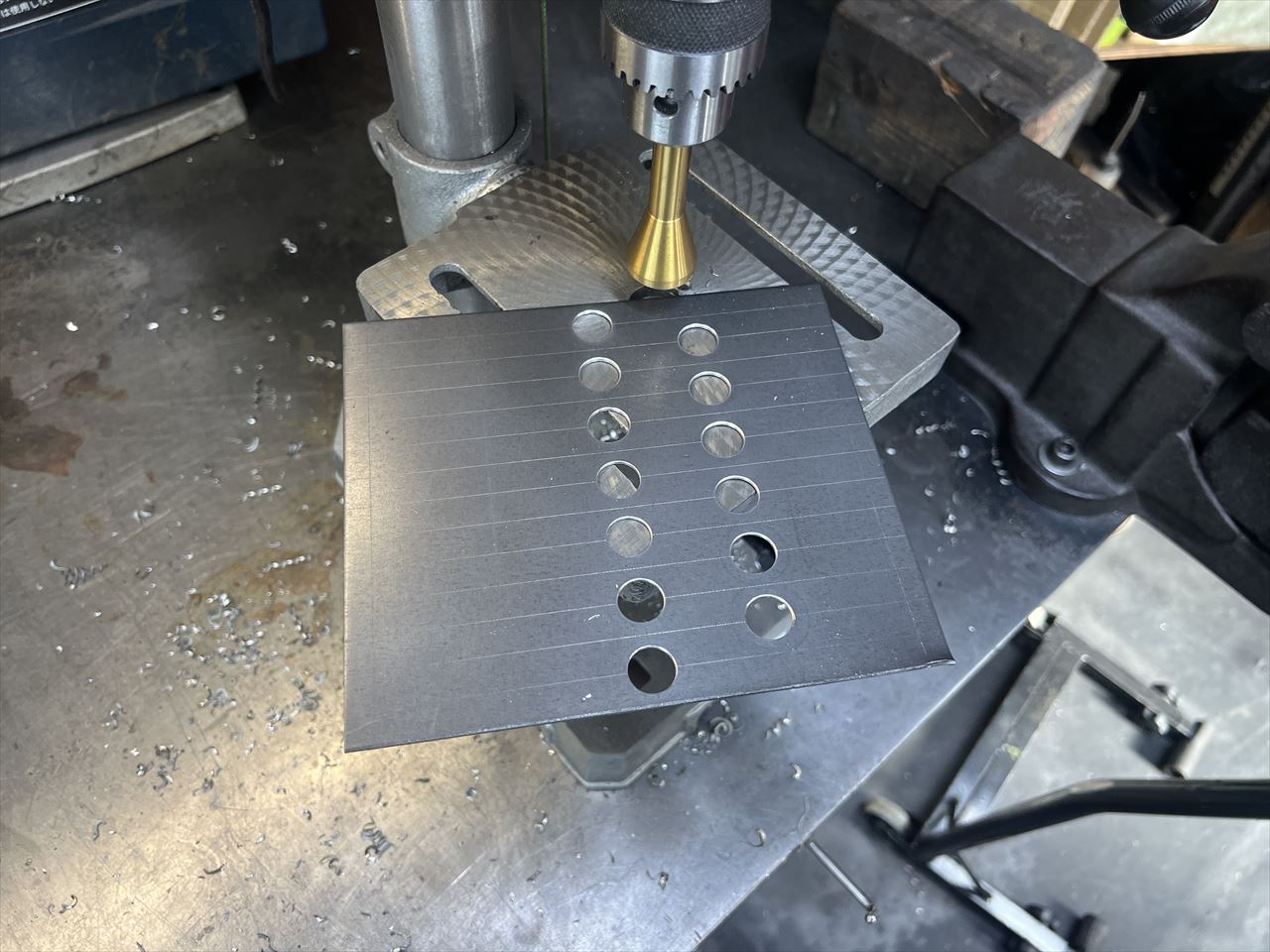

テールレンズのダミーバンドを製作します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8619_R.jpg?resize=525%2C394&ssl=1)

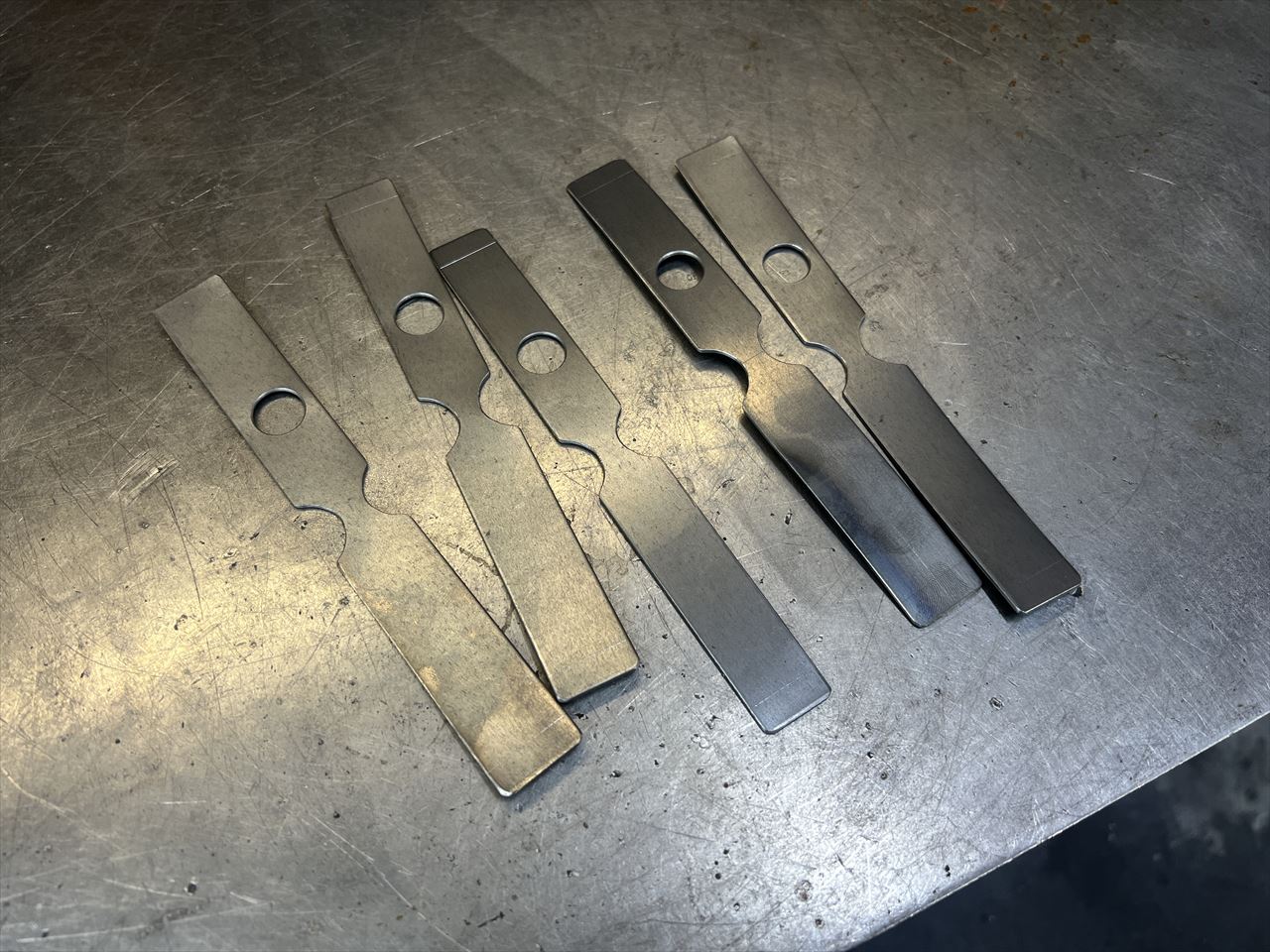

鉄板から切り出して形状を整えます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8620_R.jpg?resize=525%2C394&ssl=1)

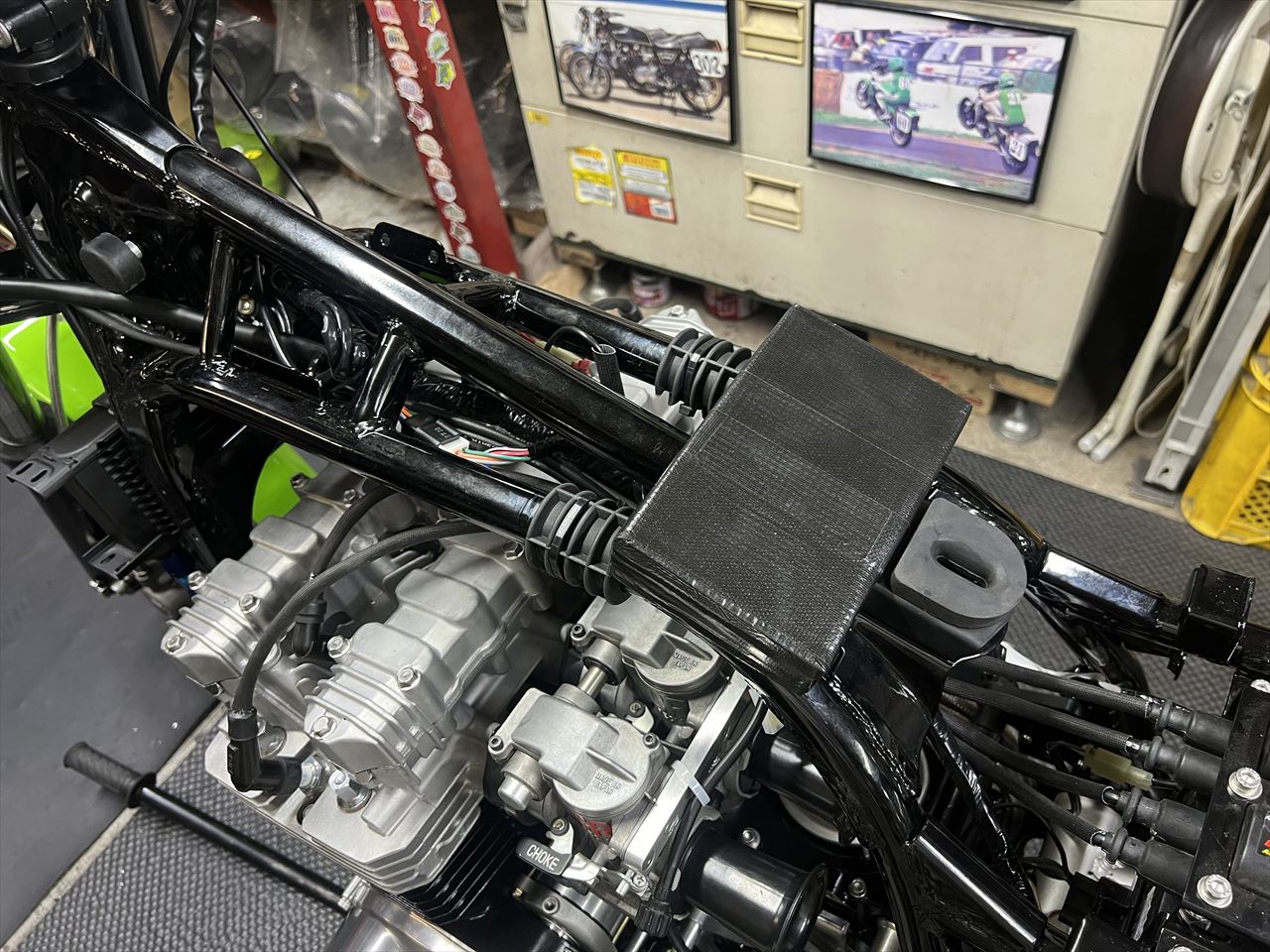

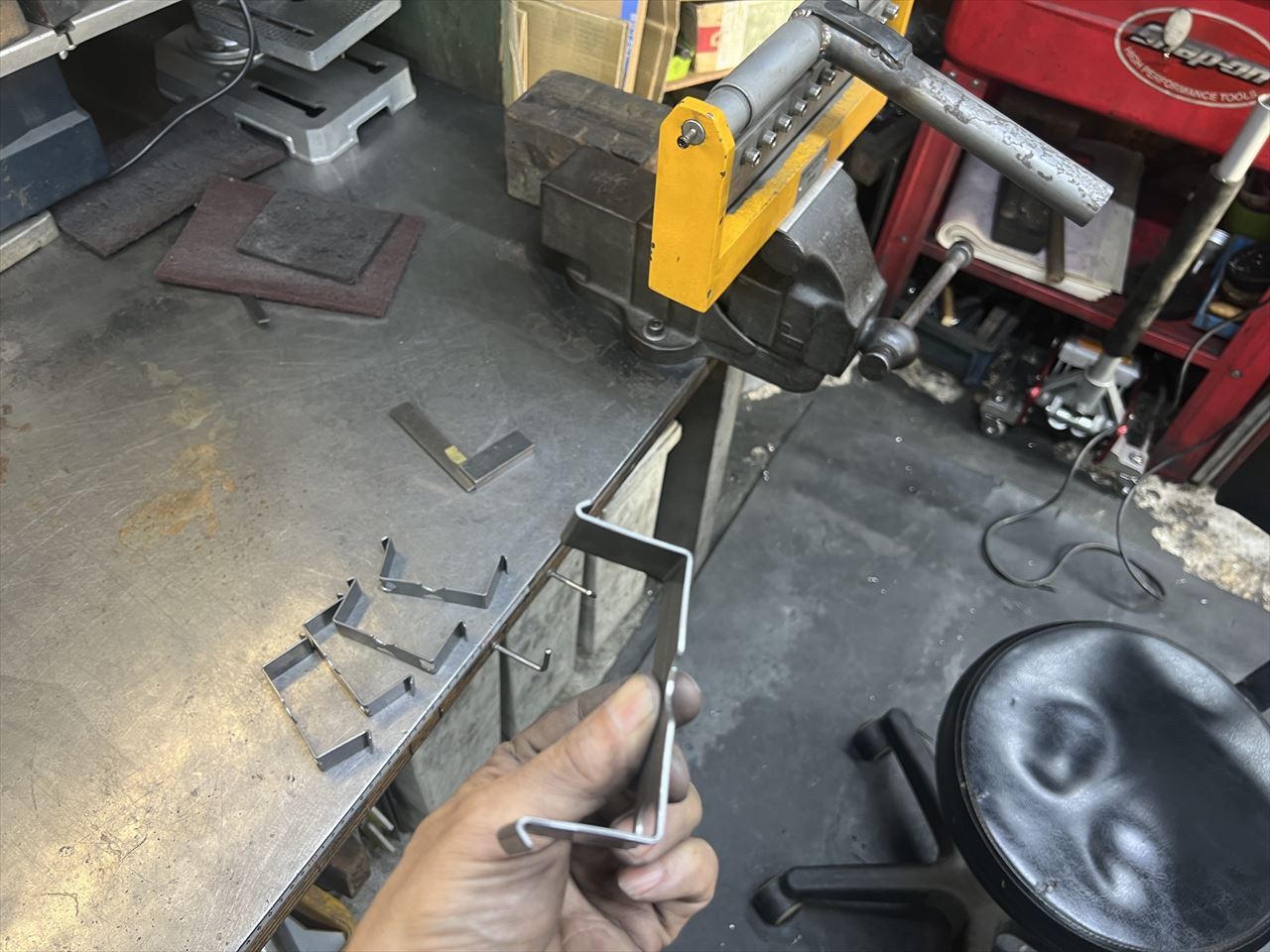

曲げ加工後塗装して完成です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8621_R.jpg?resize=525%2C394&ssl=1)
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8623_R.jpg?resize=525%2C394&ssl=1)

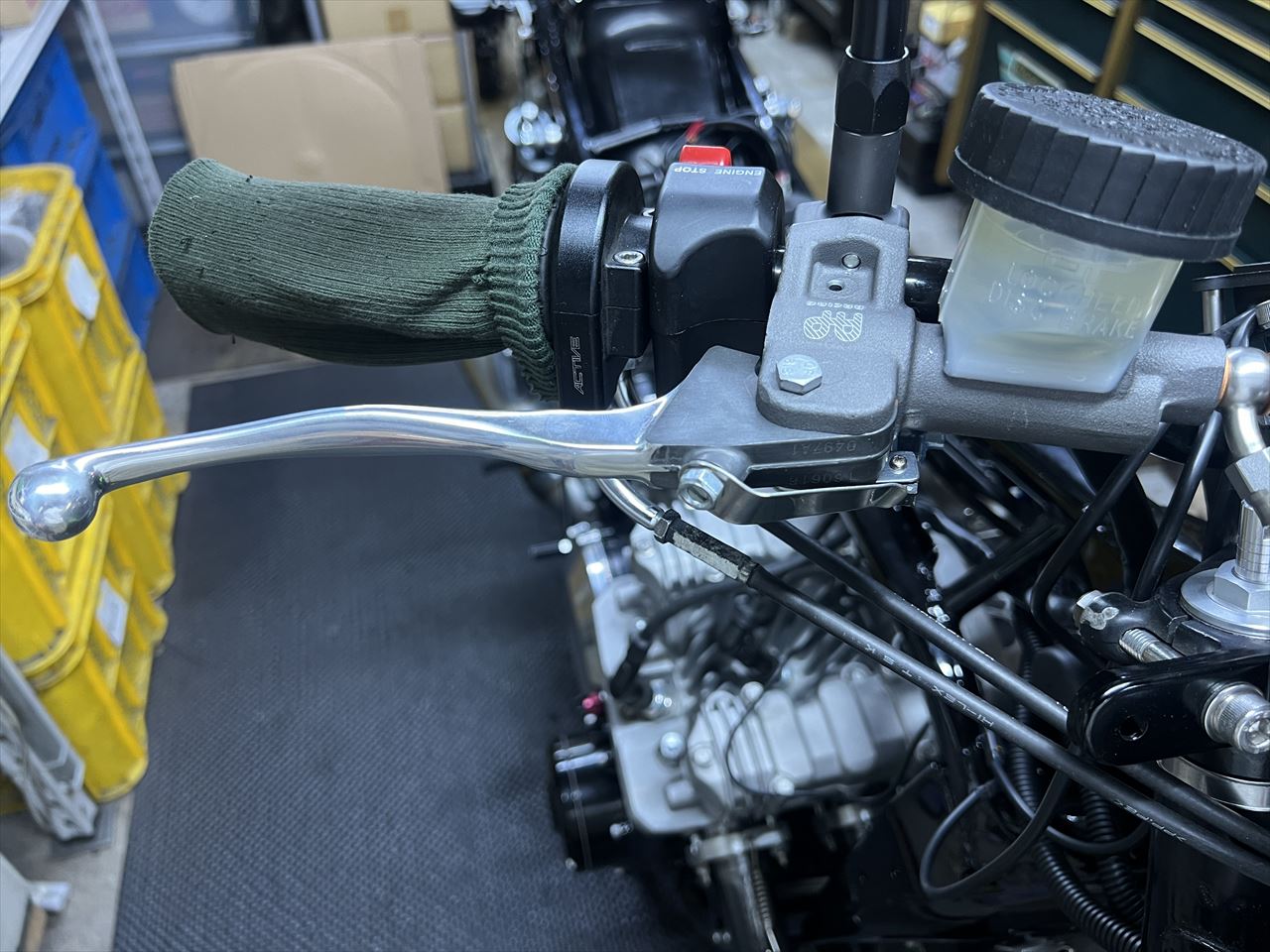

フロントAPマスター用にブレーキスイッチも製作。ブレンボ用の防水マイクロスイッチを使用。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8635_R.jpg?resize=525%2C394&ssl=1)

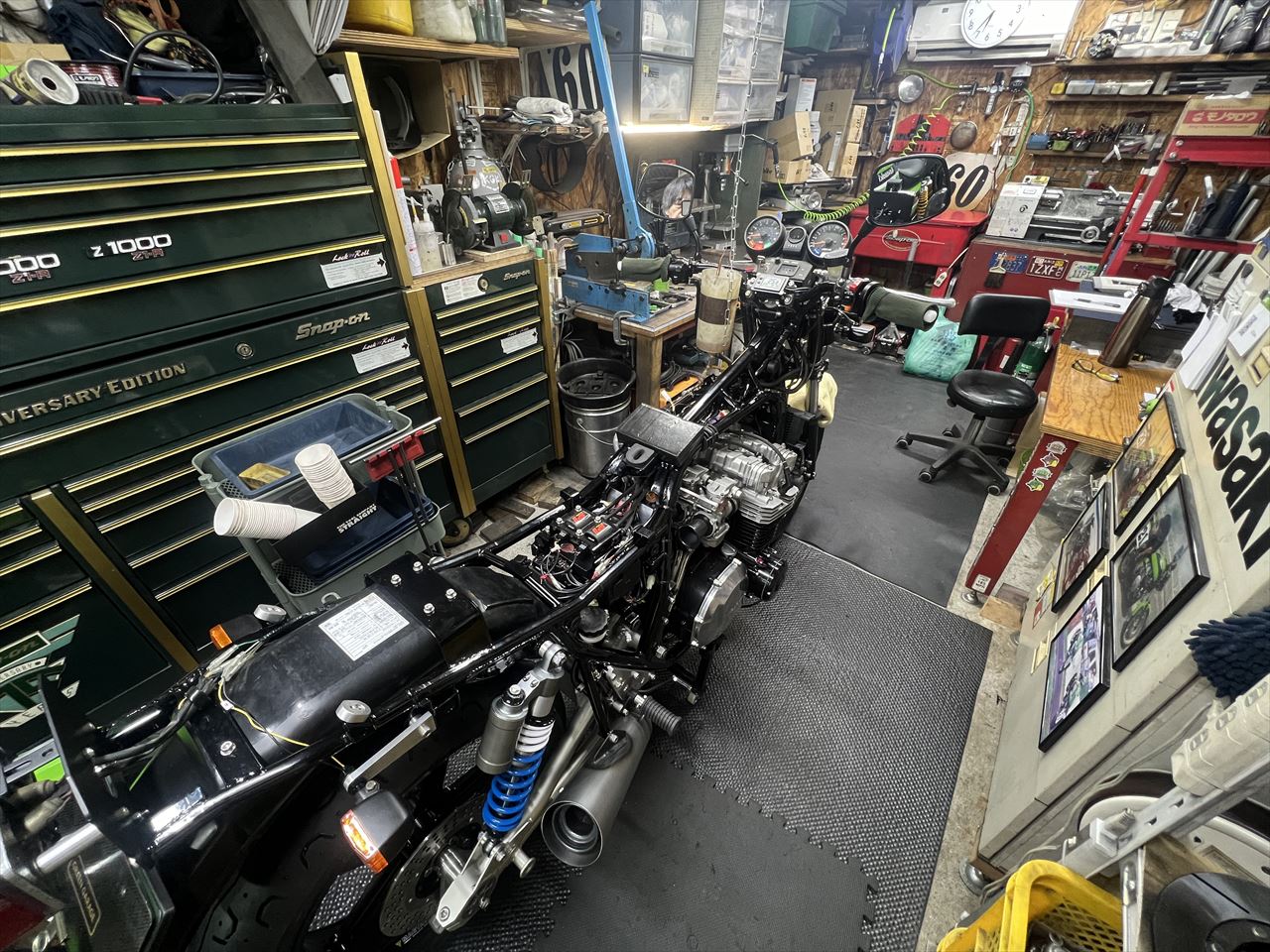

配線を全て繋ぎ、エンジン始動チェックします。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8645_R.jpg?resize=525%2C394&ssl=1)

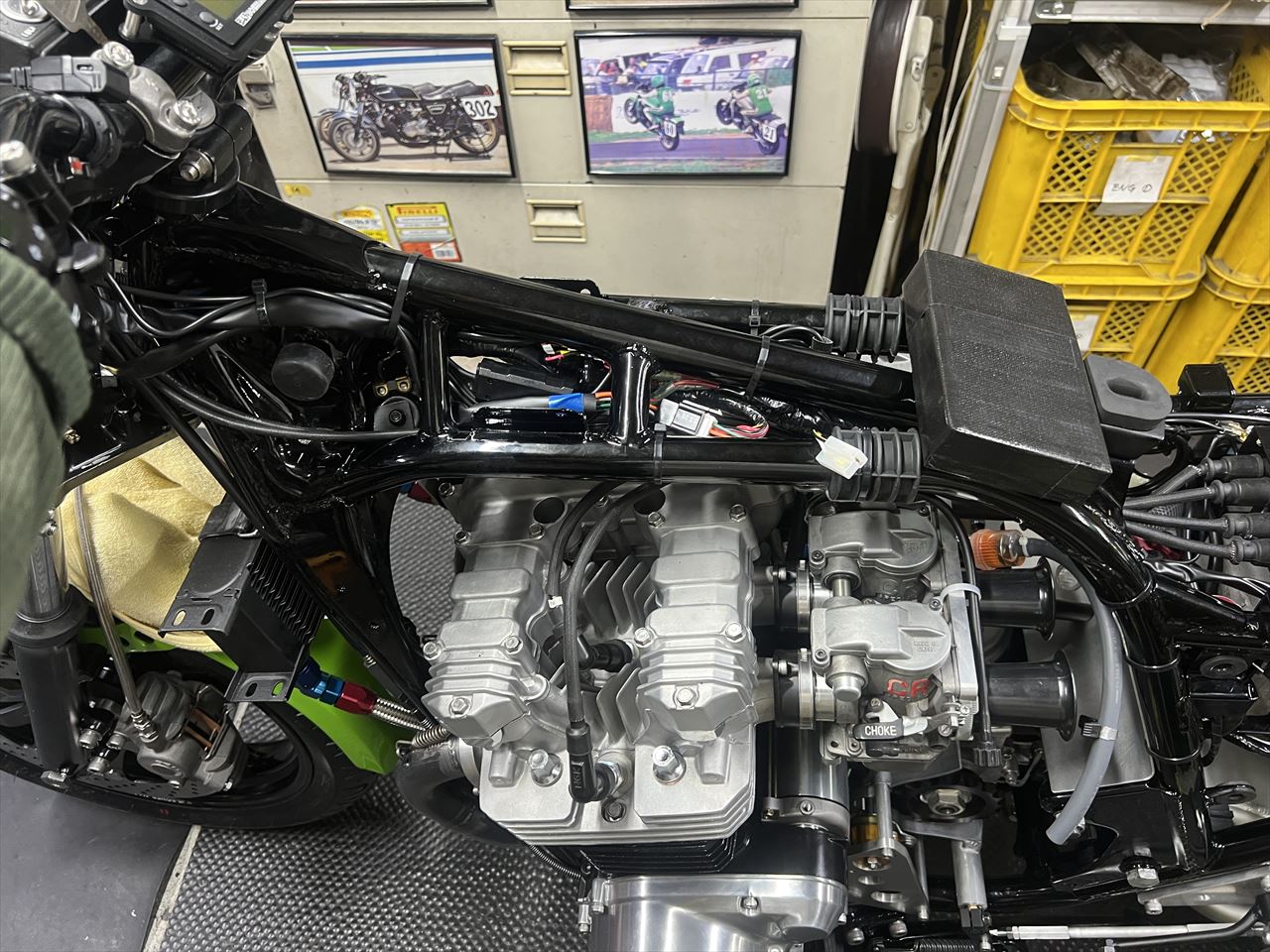

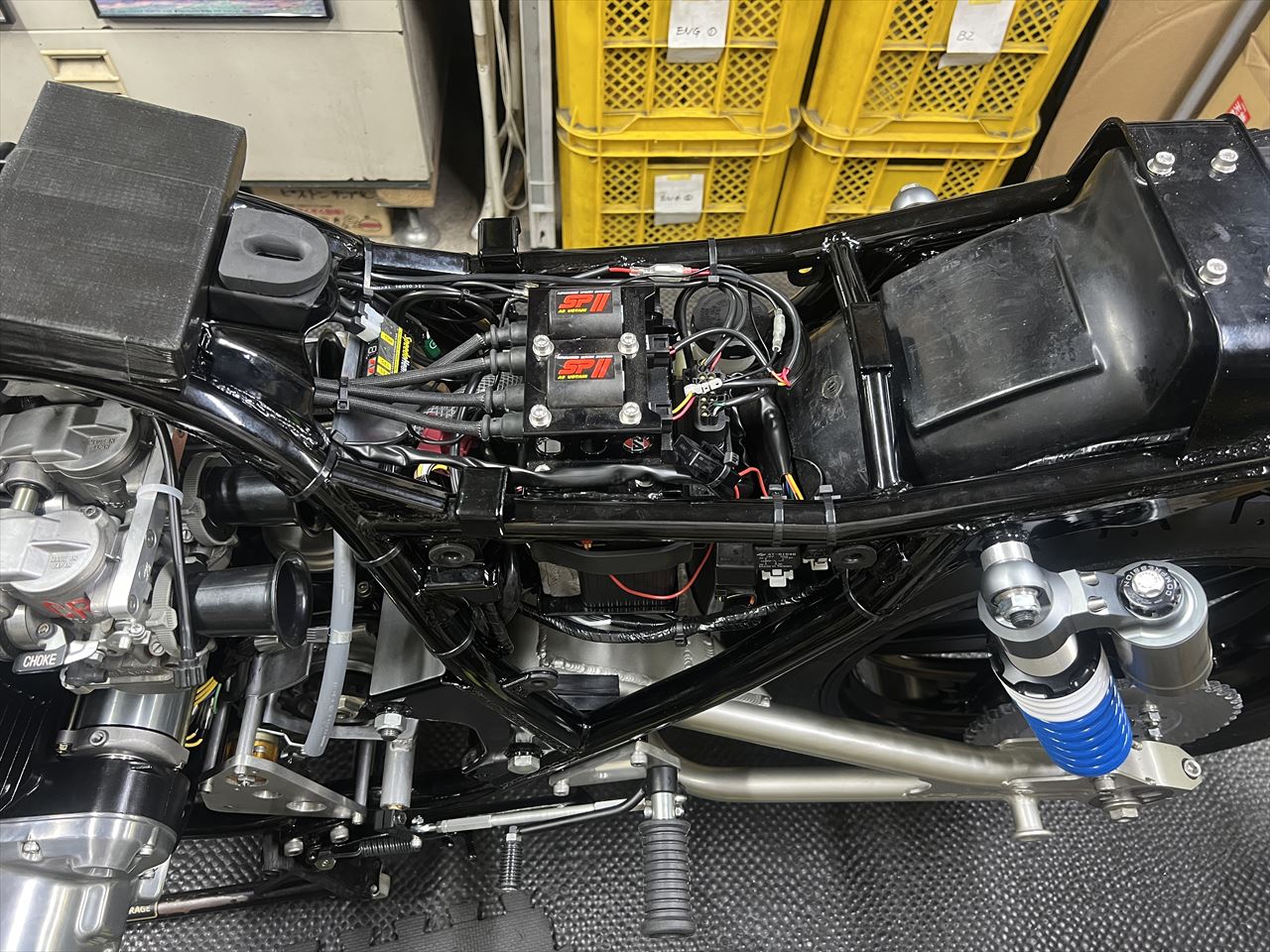

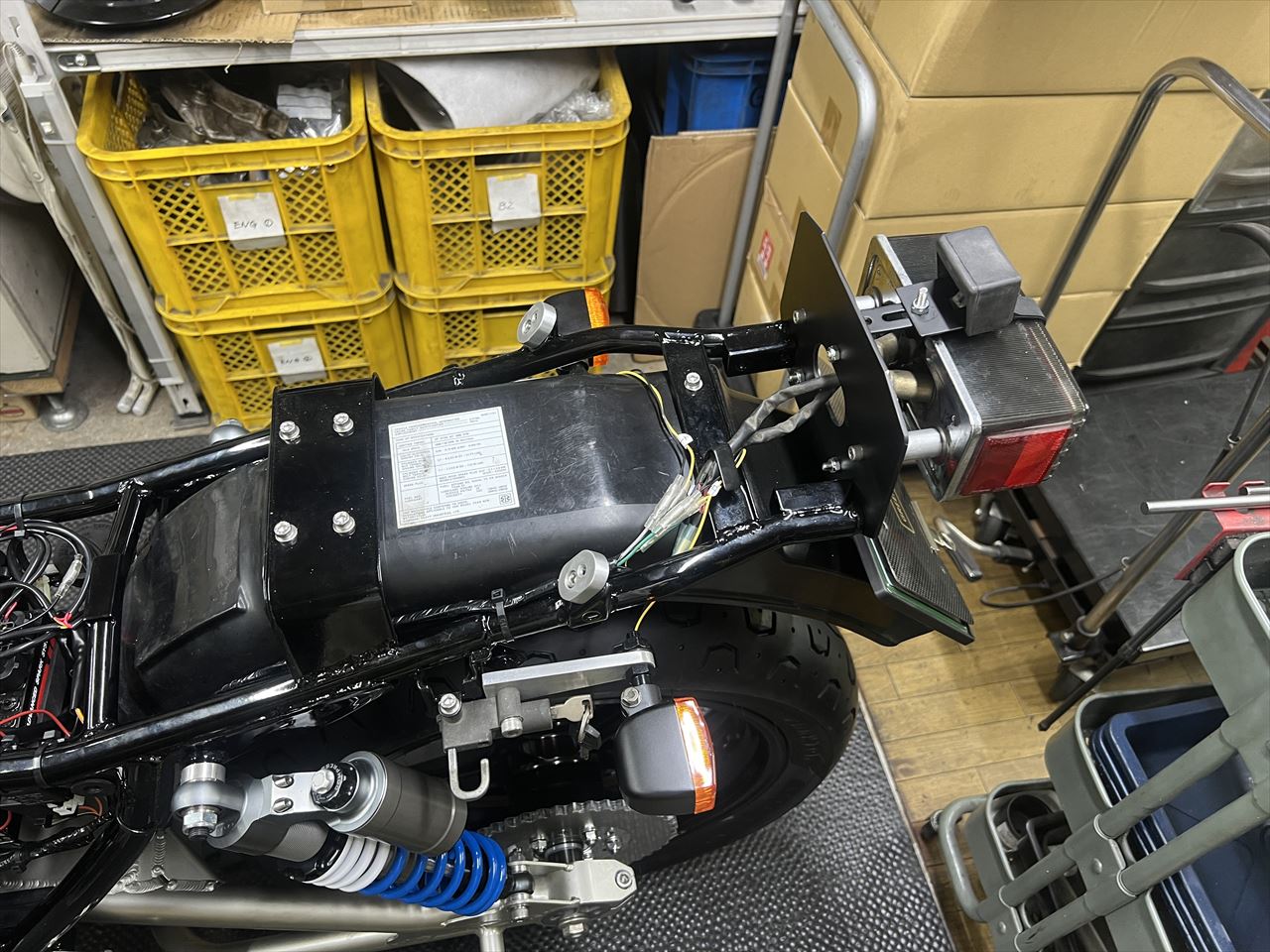

始動チェック後、配線をフレームに艤装します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8656_R.jpg?resize=525%2C394&ssl=1)
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8657_R.jpg?resize=525%2C394&ssl=1)
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8658_R.jpg?resize=525%2C394&ssl=1)

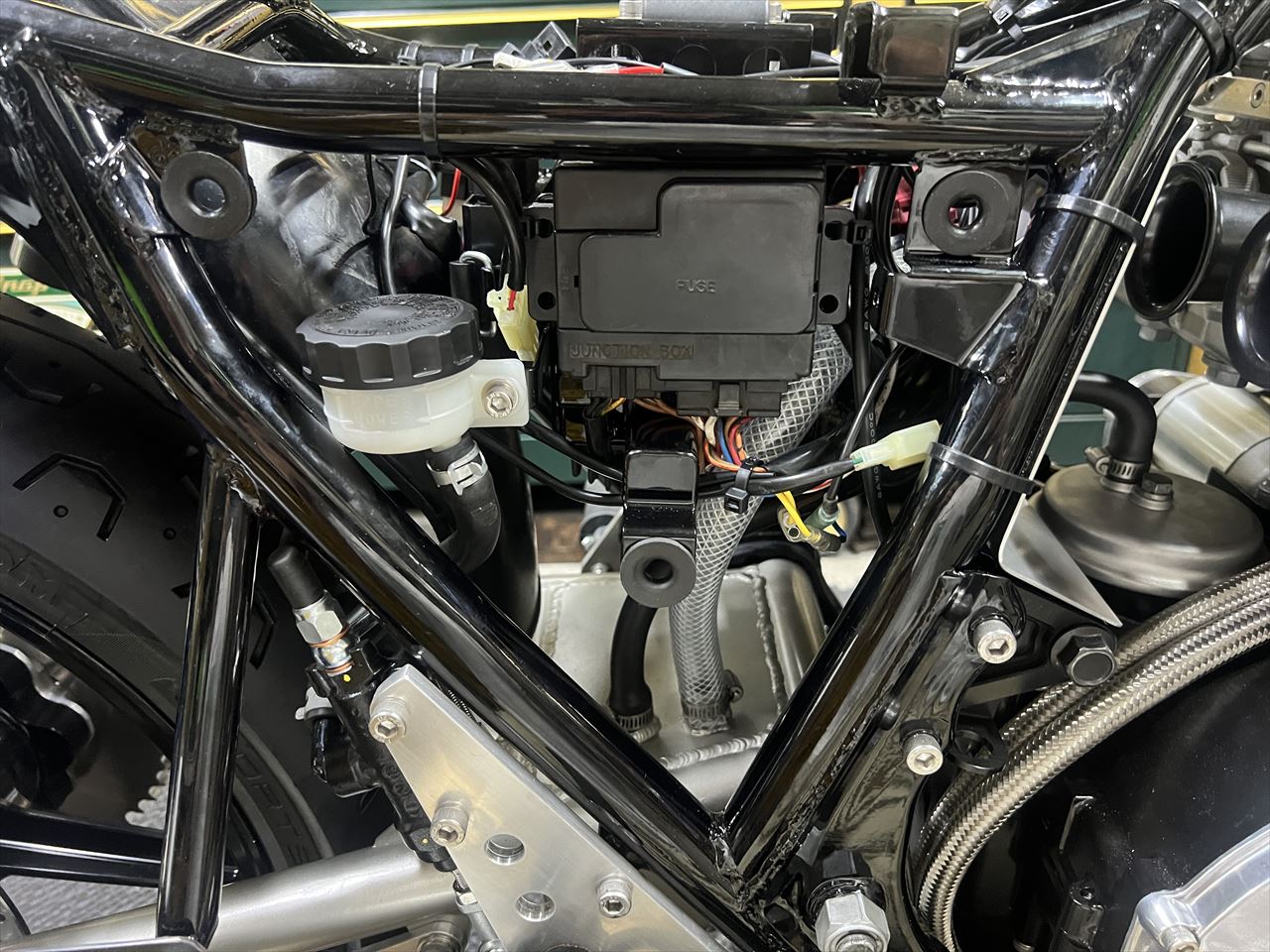

ヒューズBOXは空きスペースの右側に配置。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8661_R.jpg?resize=525%2C394&ssl=1)
スピードメーターコントロールのスピードヒーラーユニットは隔壁の裏側に設置。とりあえず係数を330にセット。これはあとで実走により正確な係数を割り出しメーターを校正します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8674_R.jpg?resize=525%2C394&ssl=1)

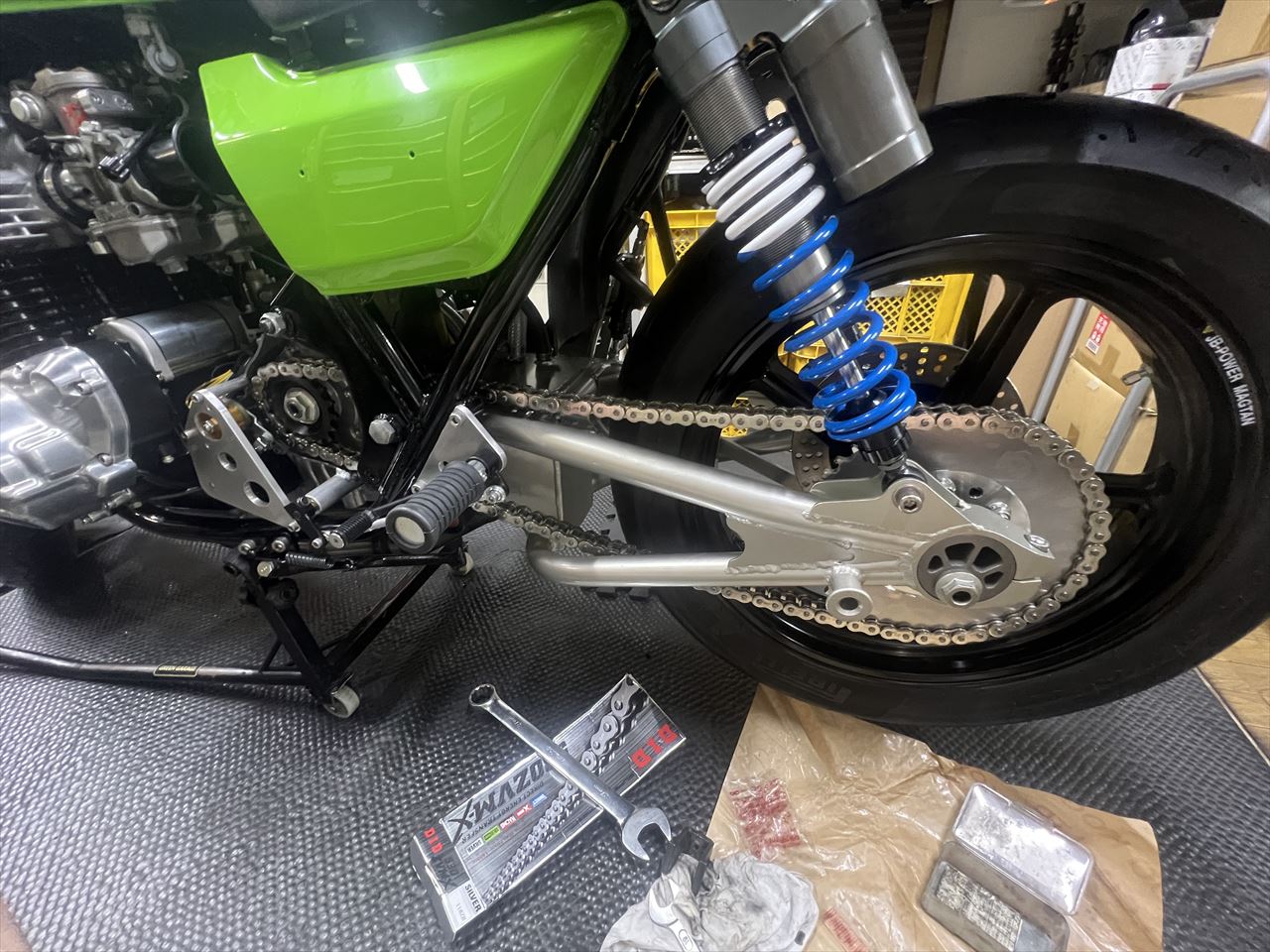

チェーンも取り付けます。ギヤは18×45Tでリンク数は116でした。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8679_R.jpg?resize=525%2C394&ssl=1)

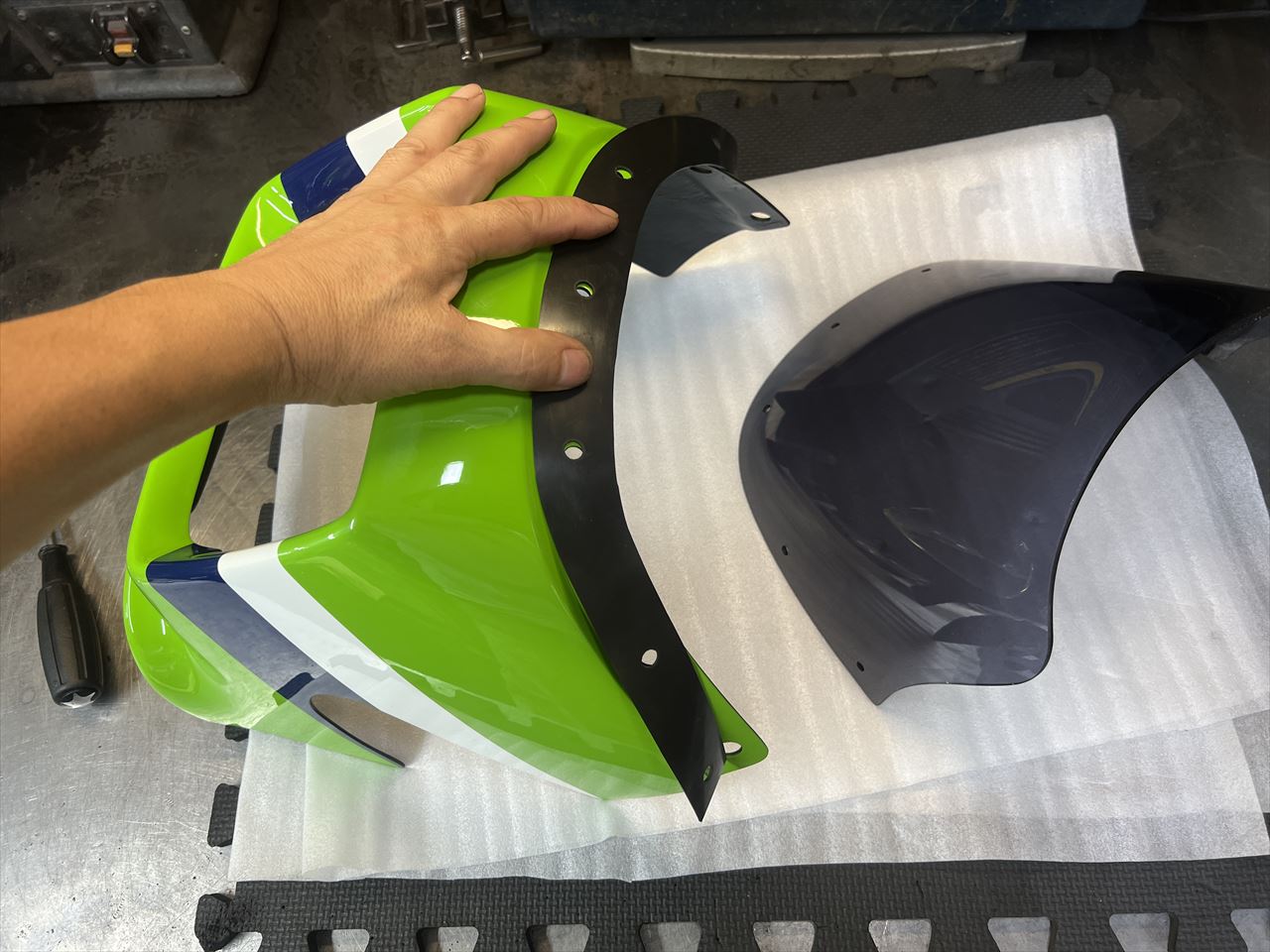

ウインドスクリーンのモールは手作りのゴム板製。材質は対候性のあるNBRゴムです。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8687_R.jpg?resize=525%2C394&ssl=1)

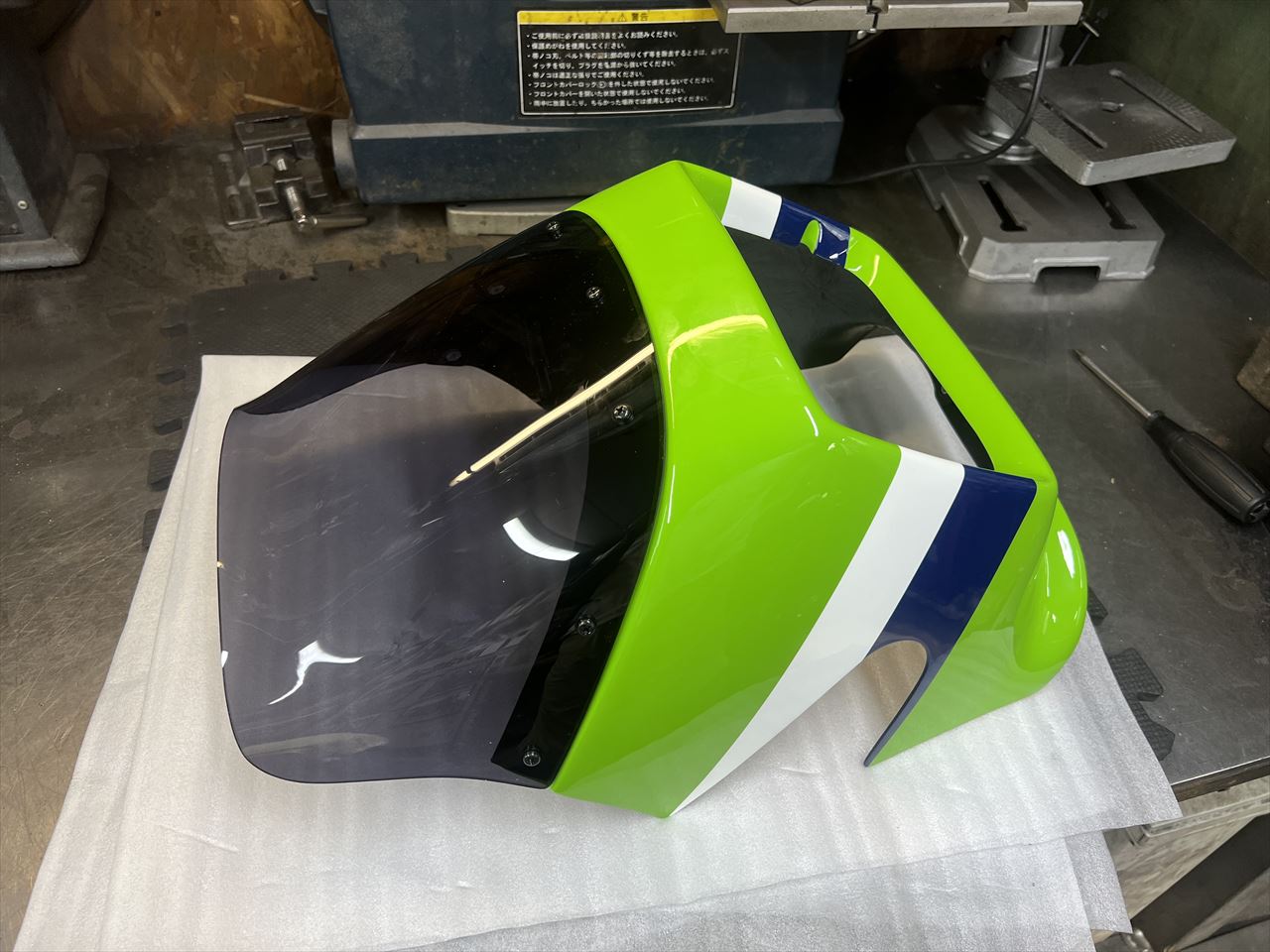

ネジなどは全て純正を使用。ステーのナットはアルミ6角棒から削り出し。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8688_R.jpg?resize=525%2C394&ssl=1)

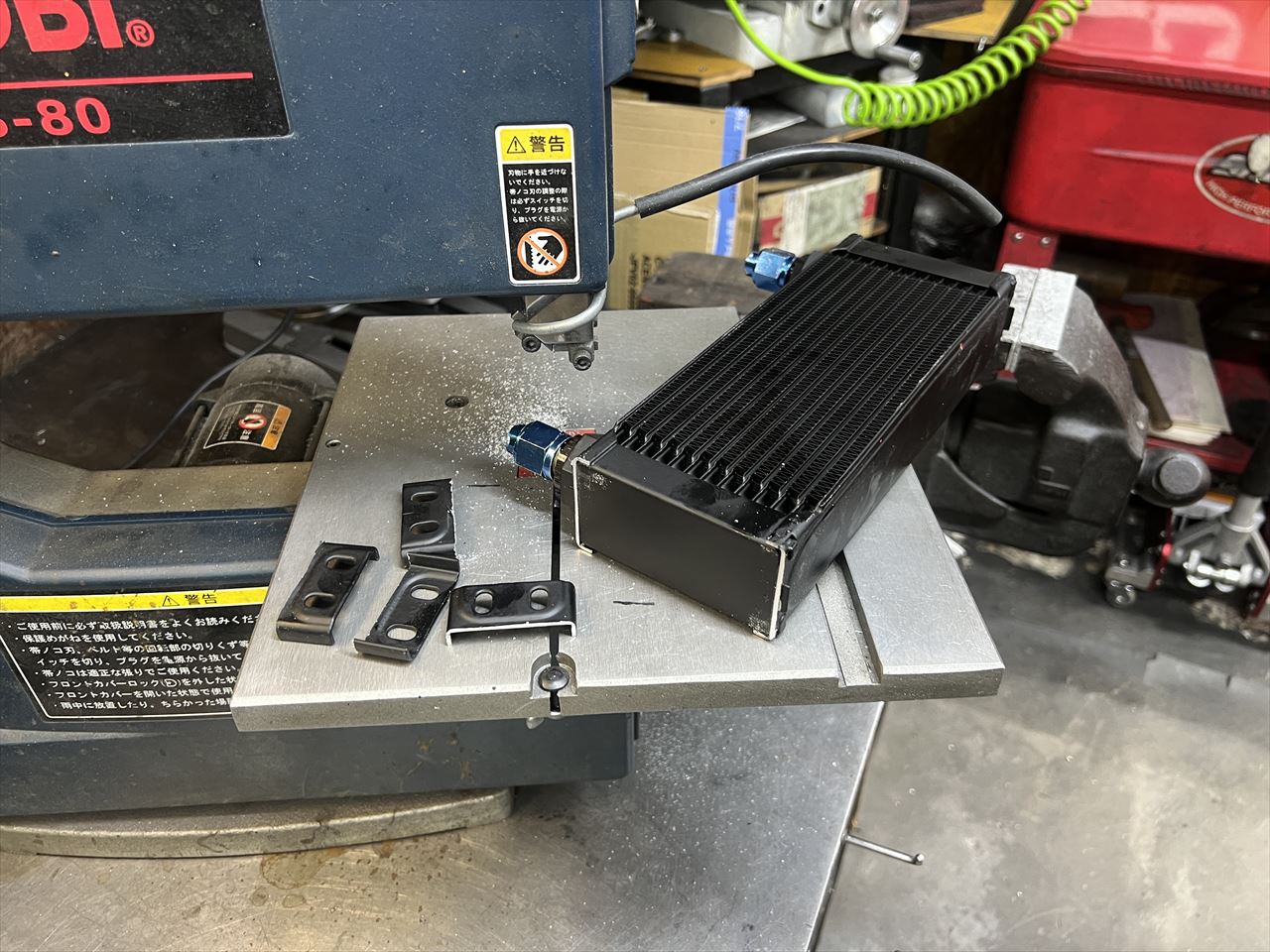

オイルクーラーの耳はカットすることに。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8692_R.jpg?resize=525%2C394&ssl=1)

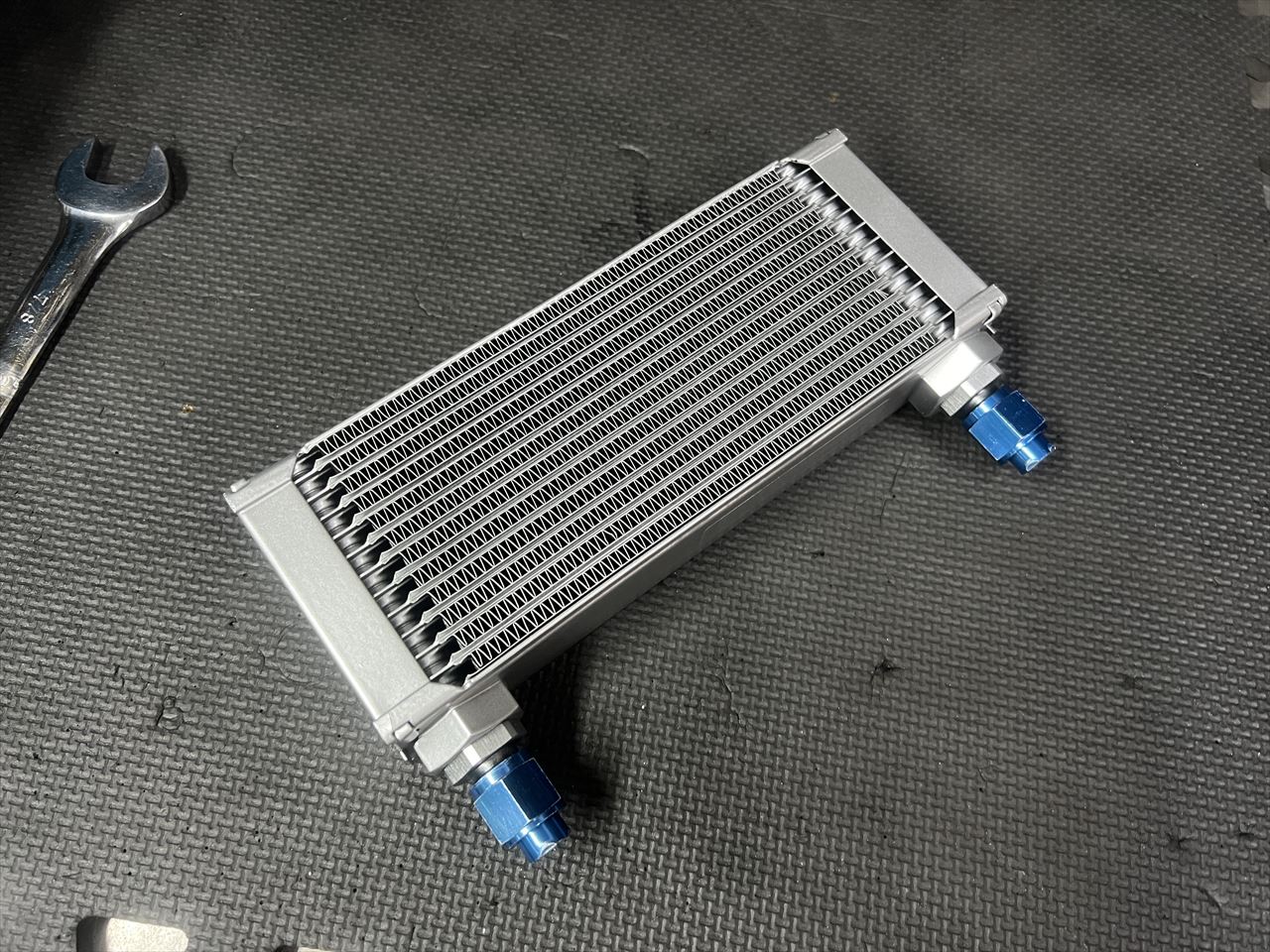

当時風にシルバーに塗装します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8693_R.jpg?resize=525%2C394&ssl=1)

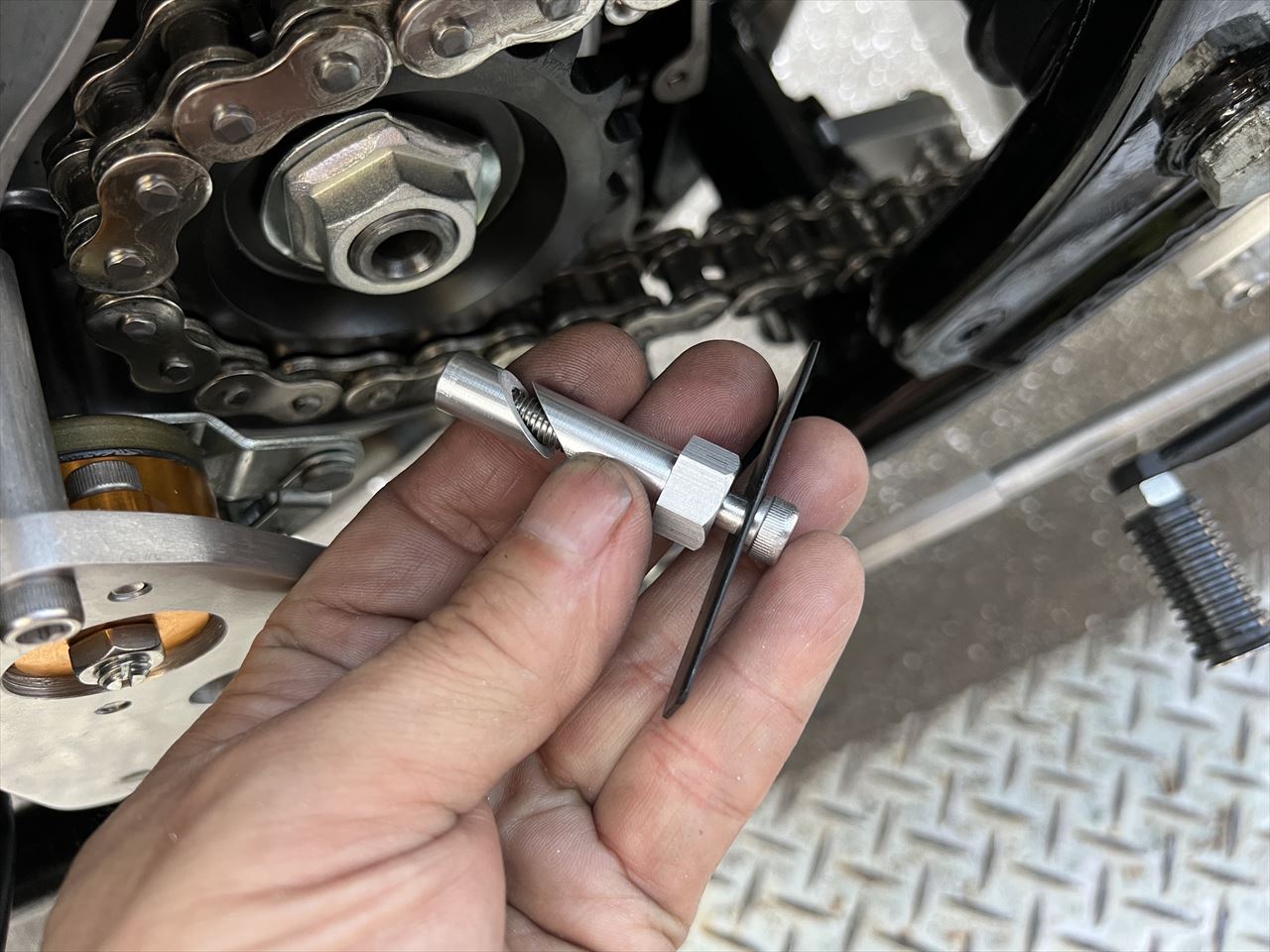

スピードメータートリガーを取り付けます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8696_R.jpg?resize=525%2C394&ssl=1)

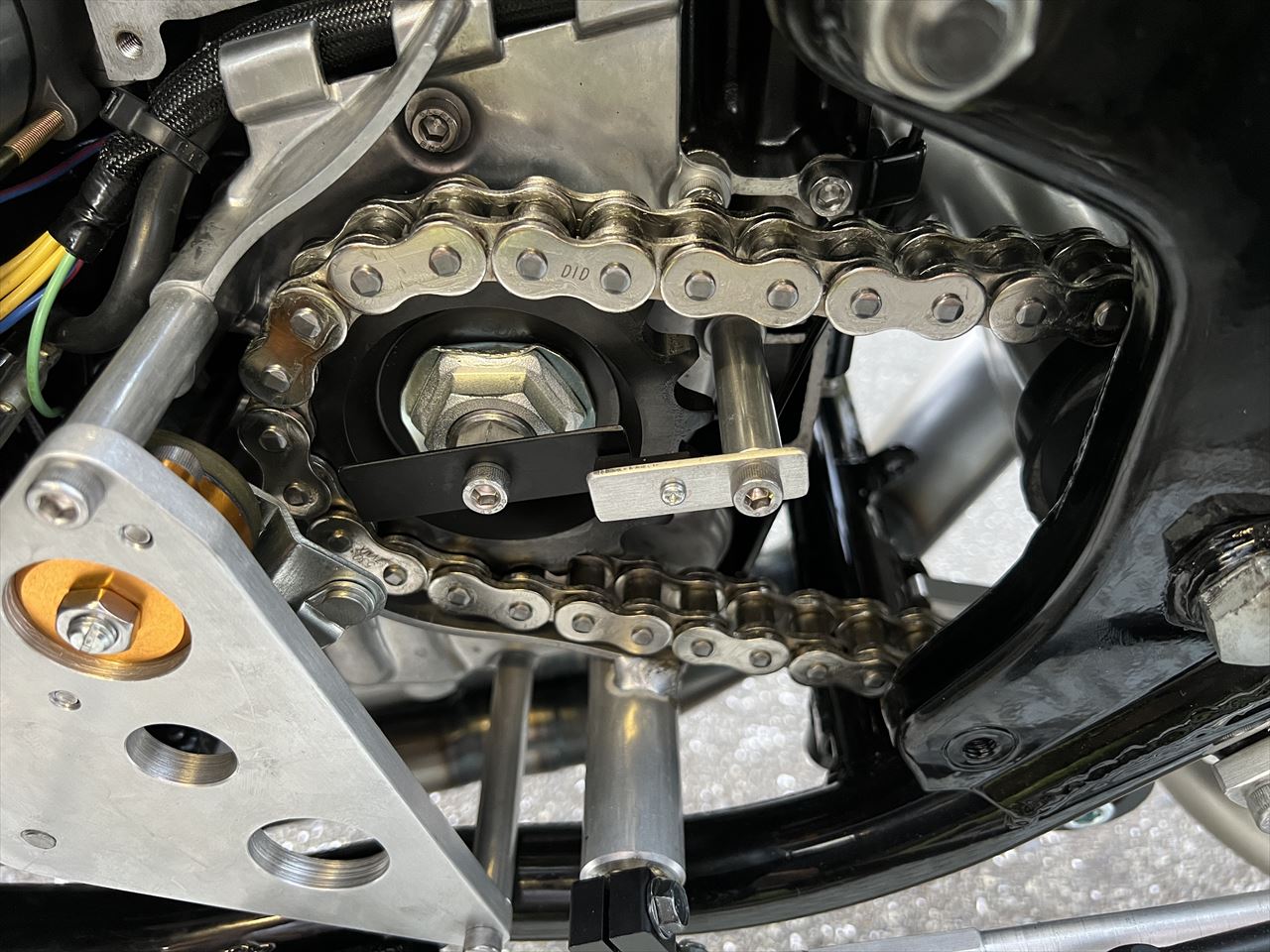

スピードメーターセンサーも取り付けます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8698_R.jpg?resize=525%2C394&ssl=1)

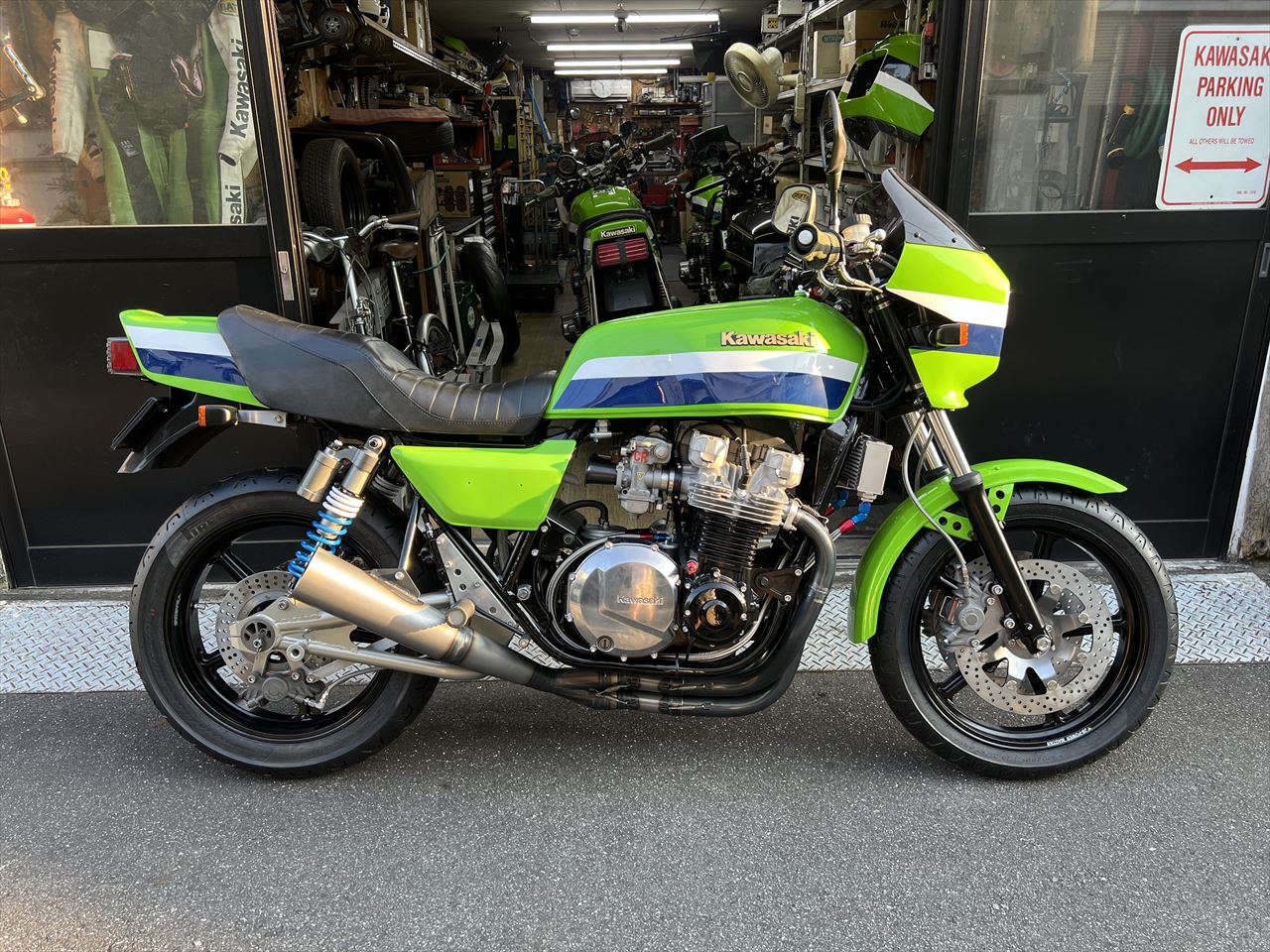

これで組み立ては終了です。このあと試運転、エンジン慣らし走行、キャブセッティングと続きます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/07/IMG_8694_R.jpg?resize=525%2C394&ssl=1)
