ヘッドの準備をします。カムホルダーネジのトルクがかからないところが数か所あるので、16ヶ所全てをヘリサート加工します。

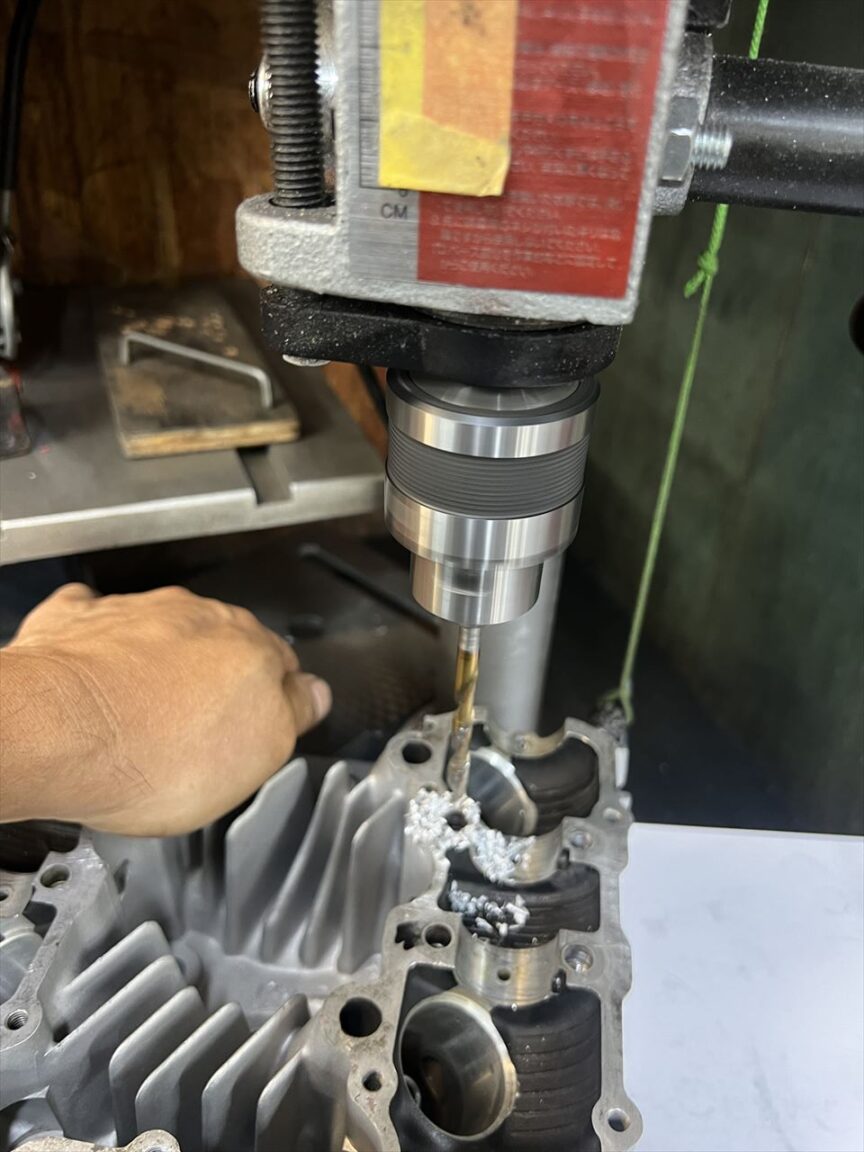

下穴を開けたらヘリサートタップでネジ切します。

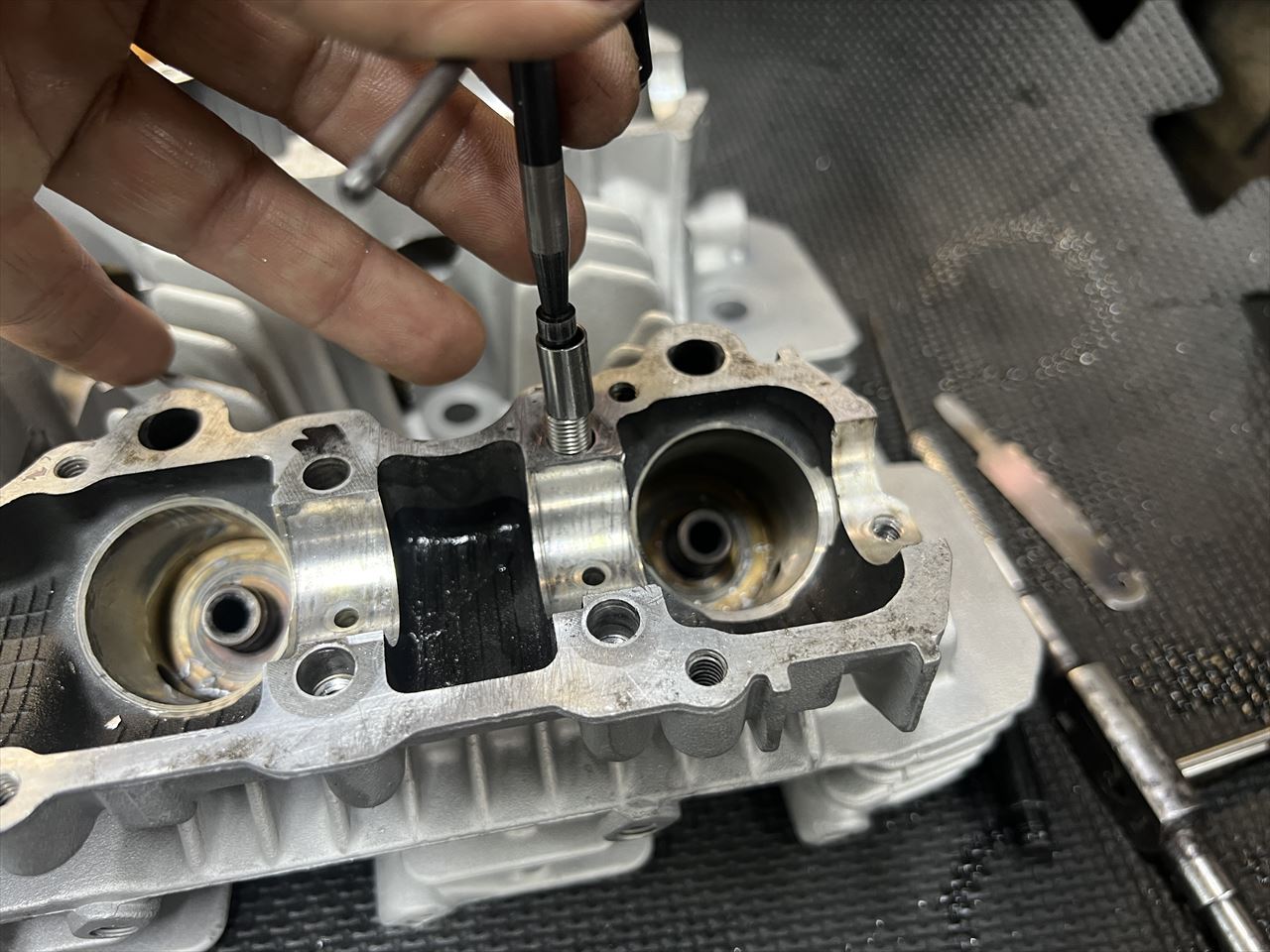

ヘリサートを挿入します。

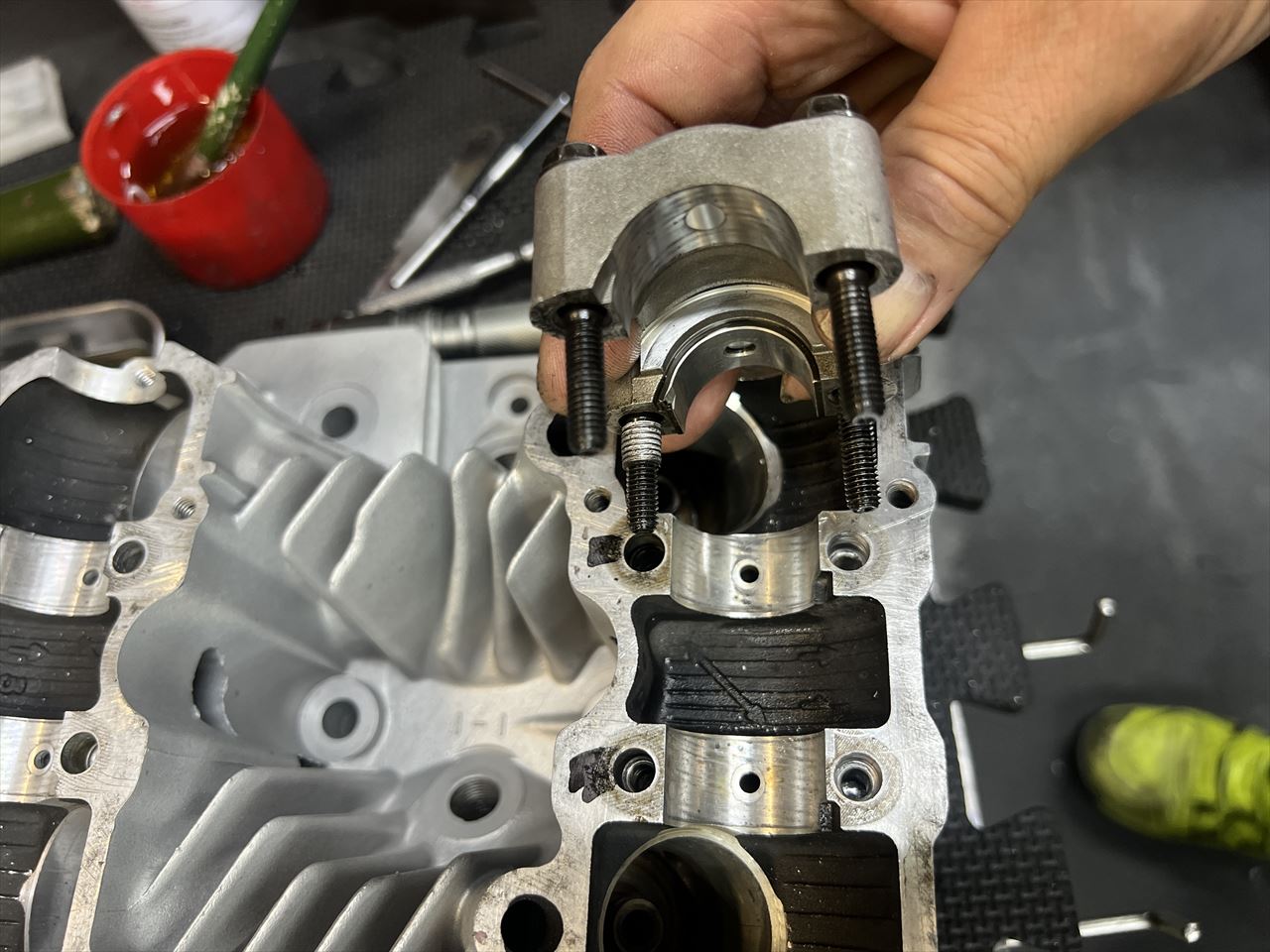

元からヘリサート加工されているところが4ヶ所有りましたが、ここはそのヘリサートごと抜けてきてしまうので、既存のヘリサートをやり直します。
ネジ穴の口元は既にネジ山が無いので、下穴を深くして1段奥にヘリサートを設置します。

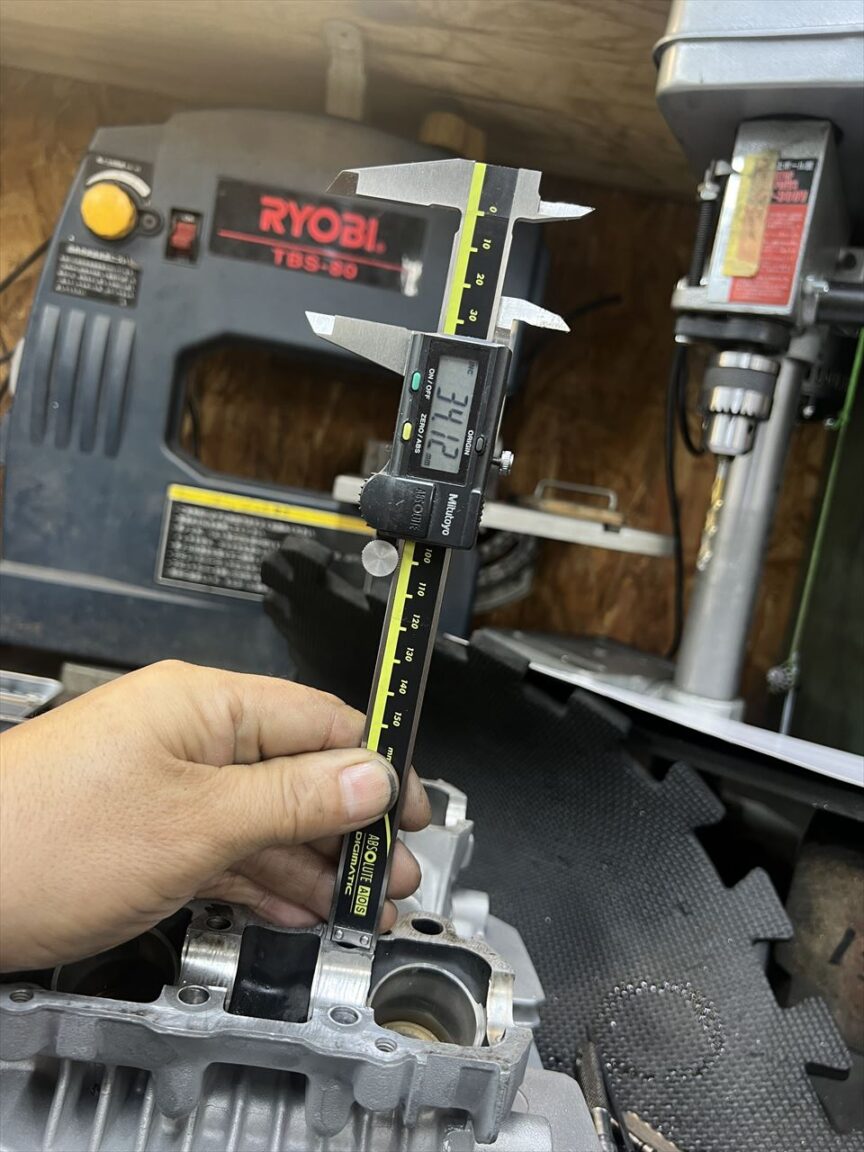

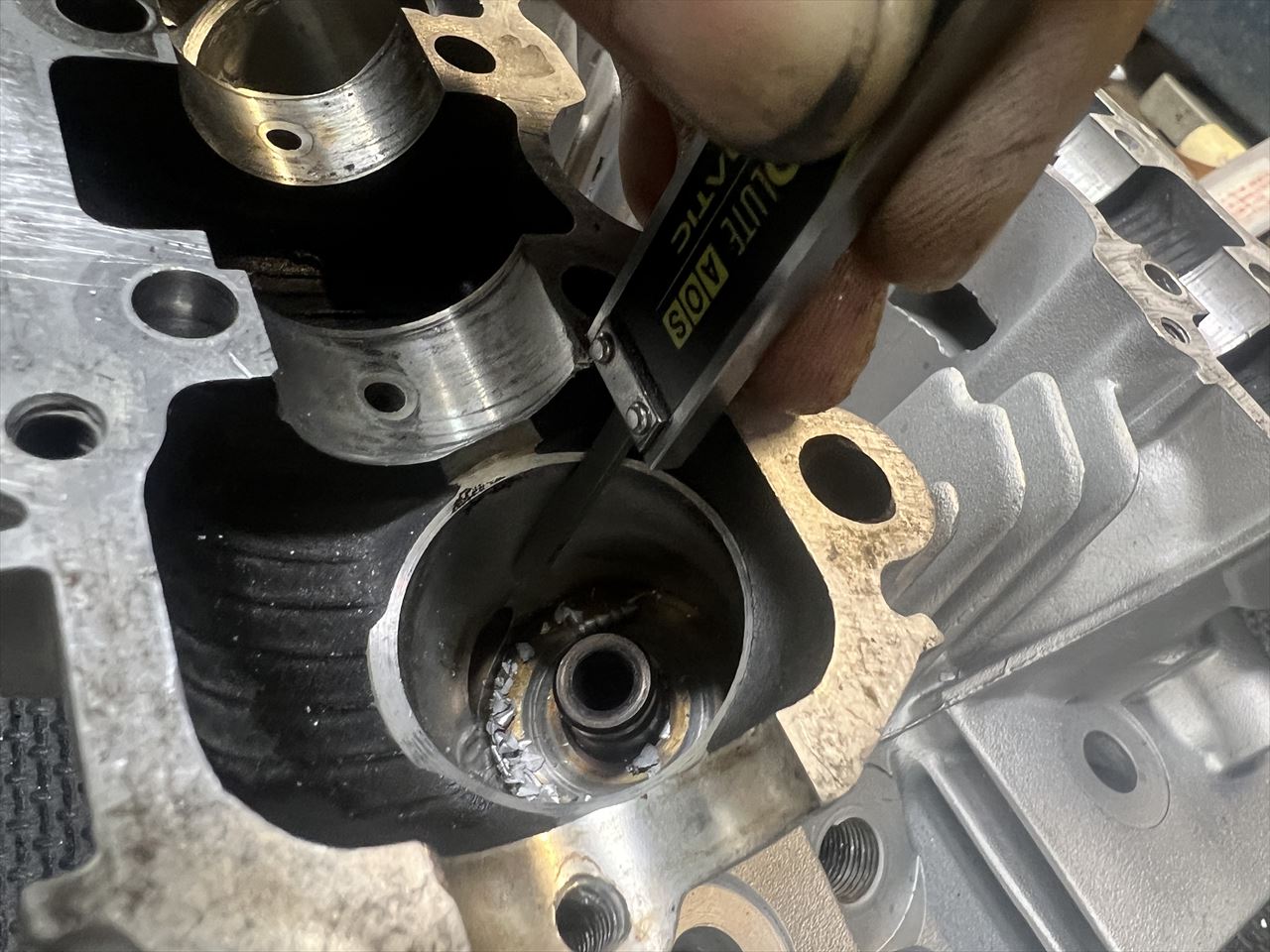

下穴を7ミリほど深くしました。
ネジ穴の深さは奥のオイル通路に貫通しない程度にしておきます。
ヘリサートタップを立て、ヘリサートを一番奥に挿入します。

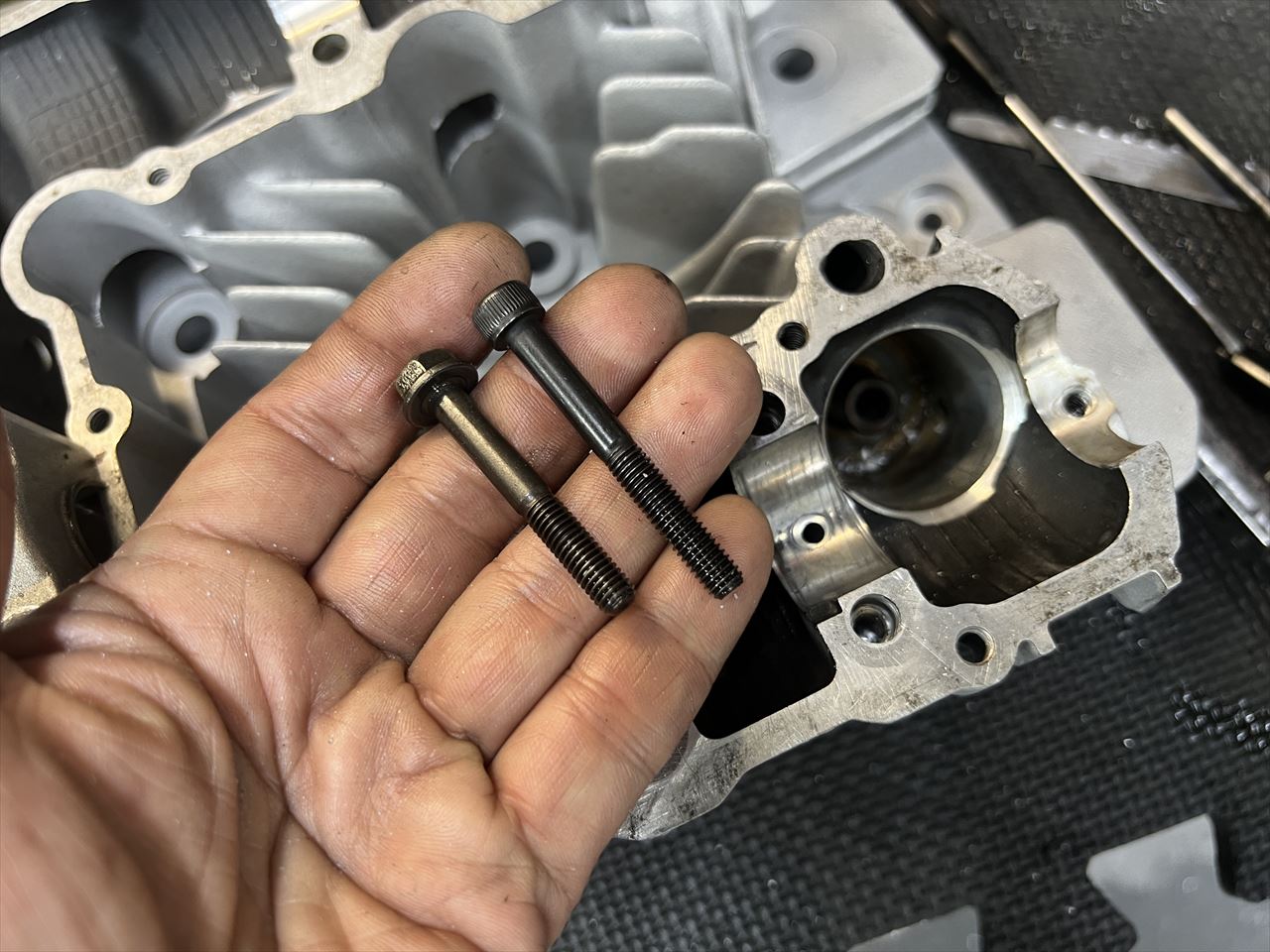

ボルトは純正の42ミリから50ミリに変更します。

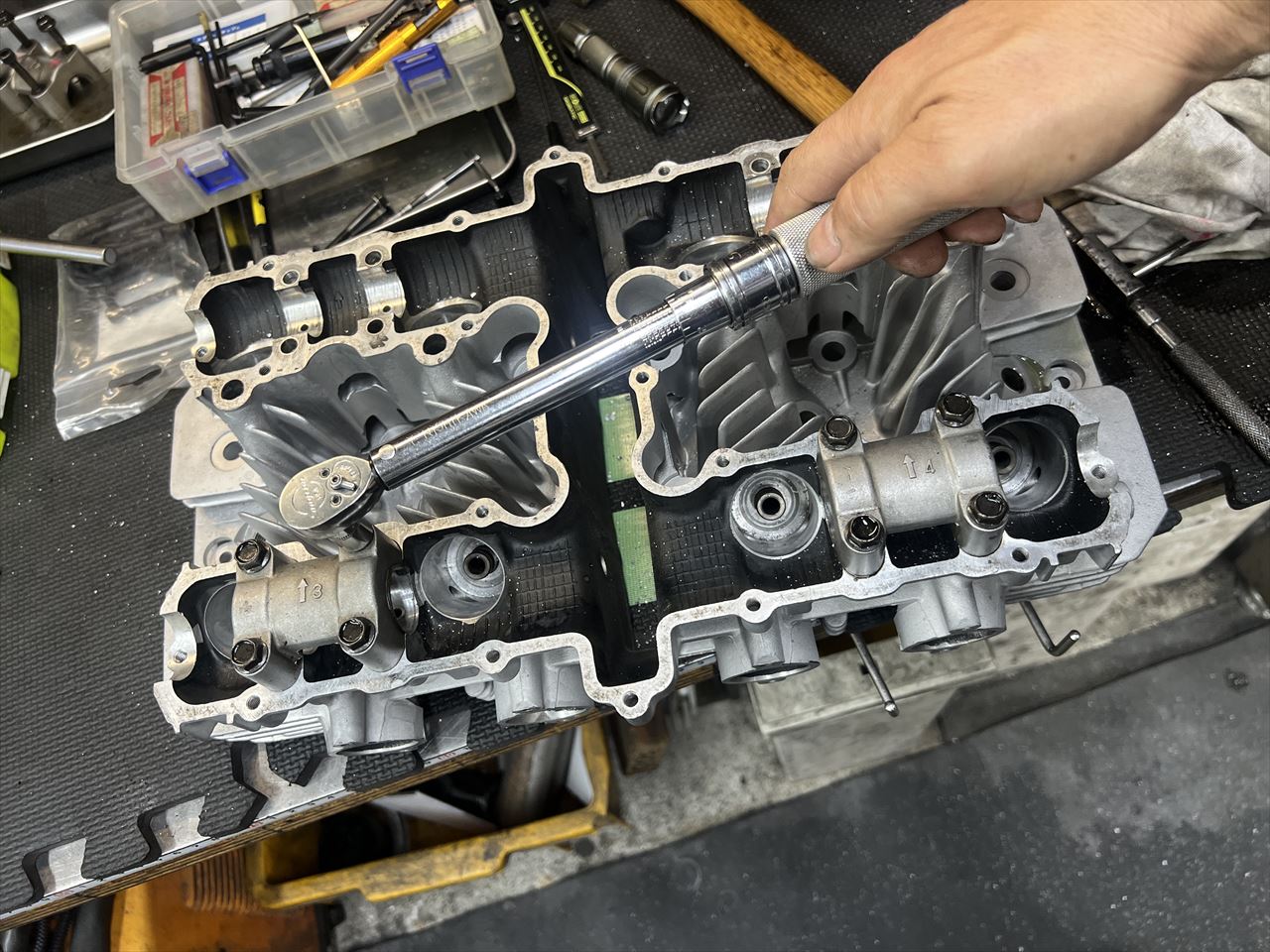

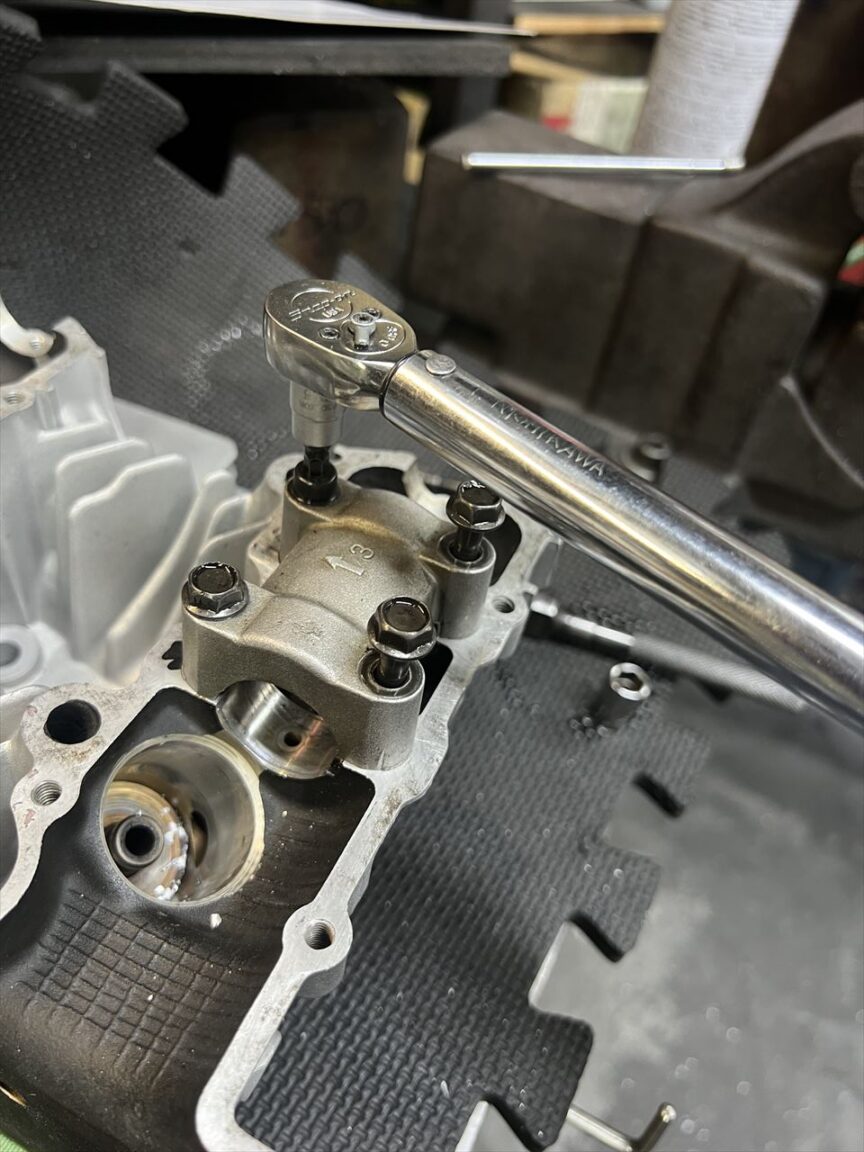

仮組してトルクチェックします。
ヘリサート加工が終了しました。

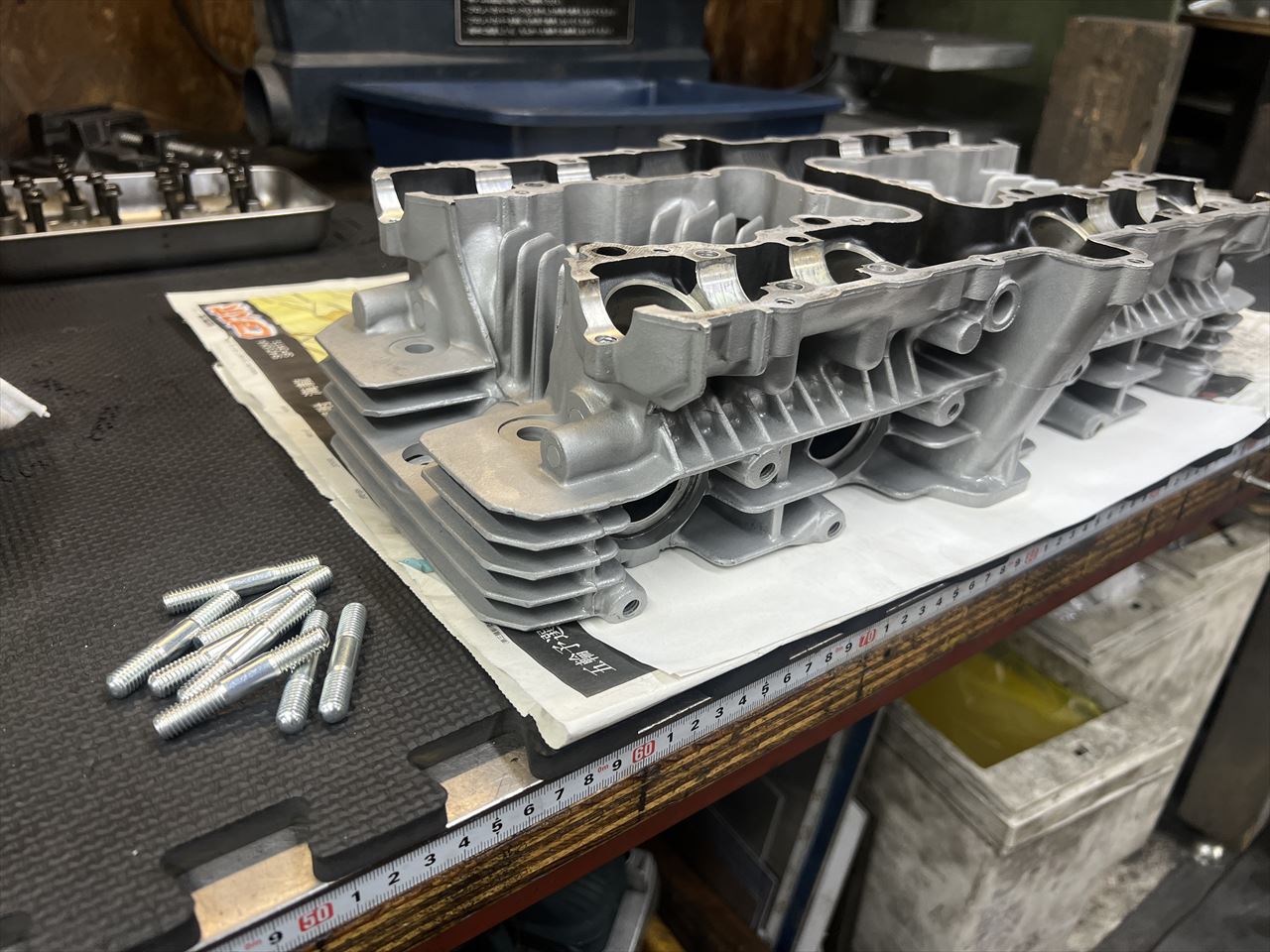

エキゾーストスタッドも更新します。

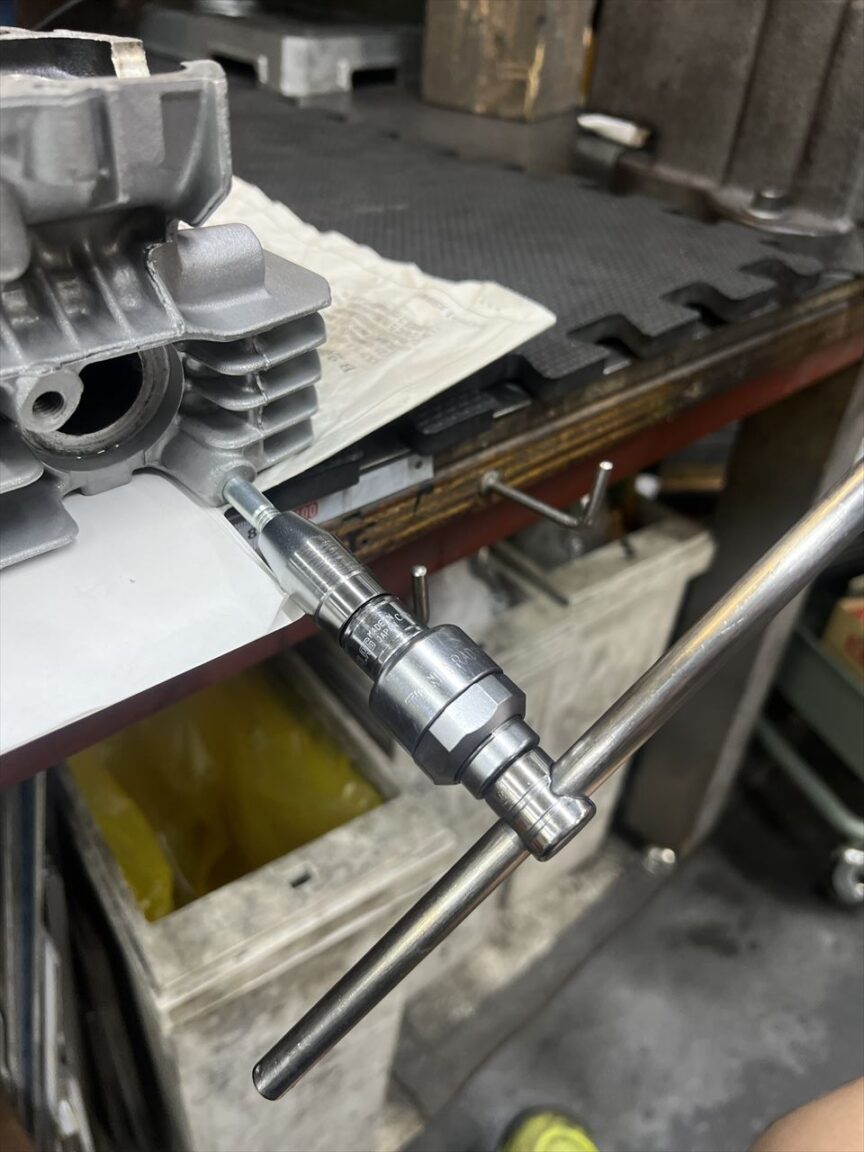

スタッドをセットします。

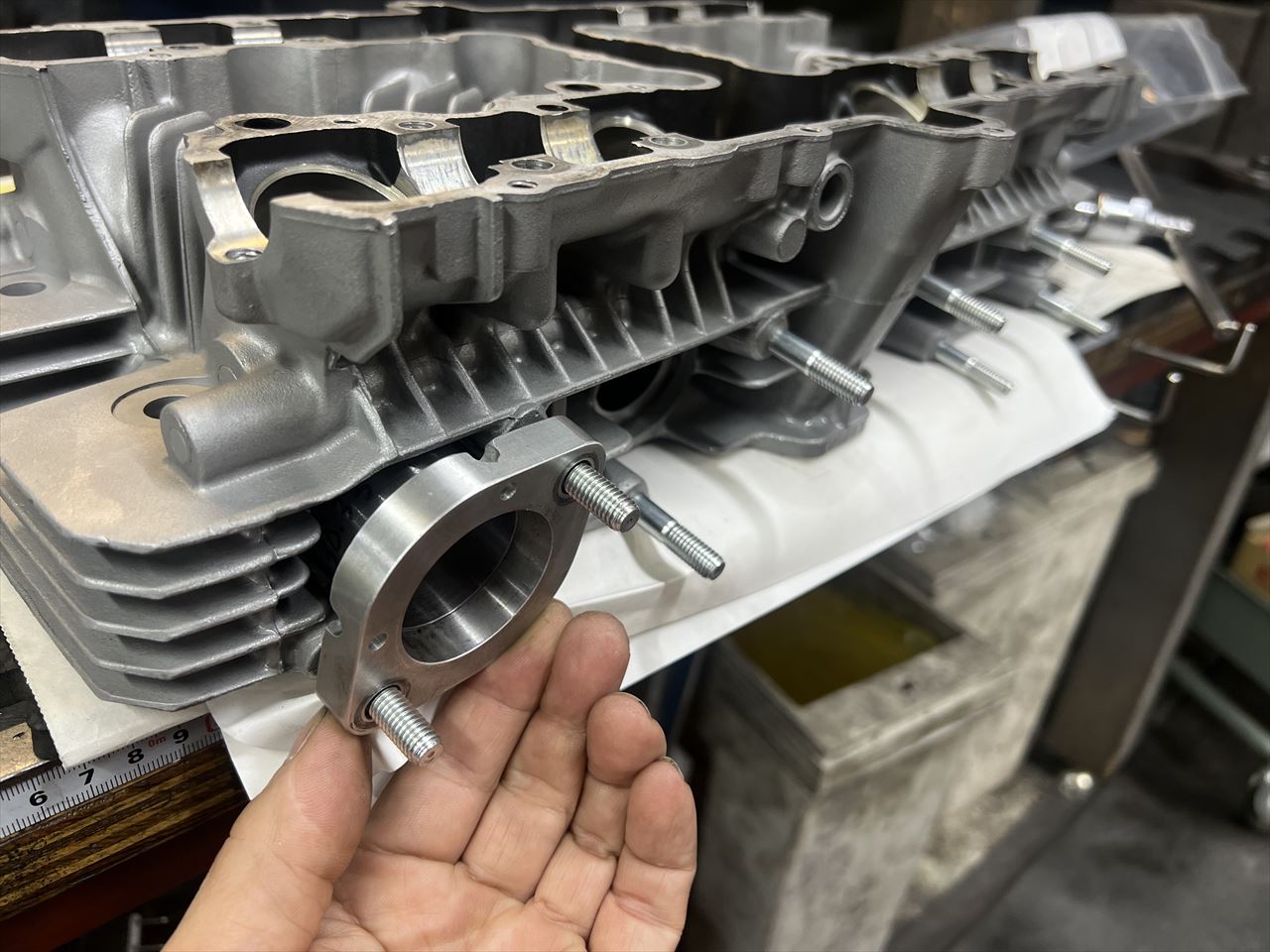

使用するマフラーのフランジで取り付け確認します。

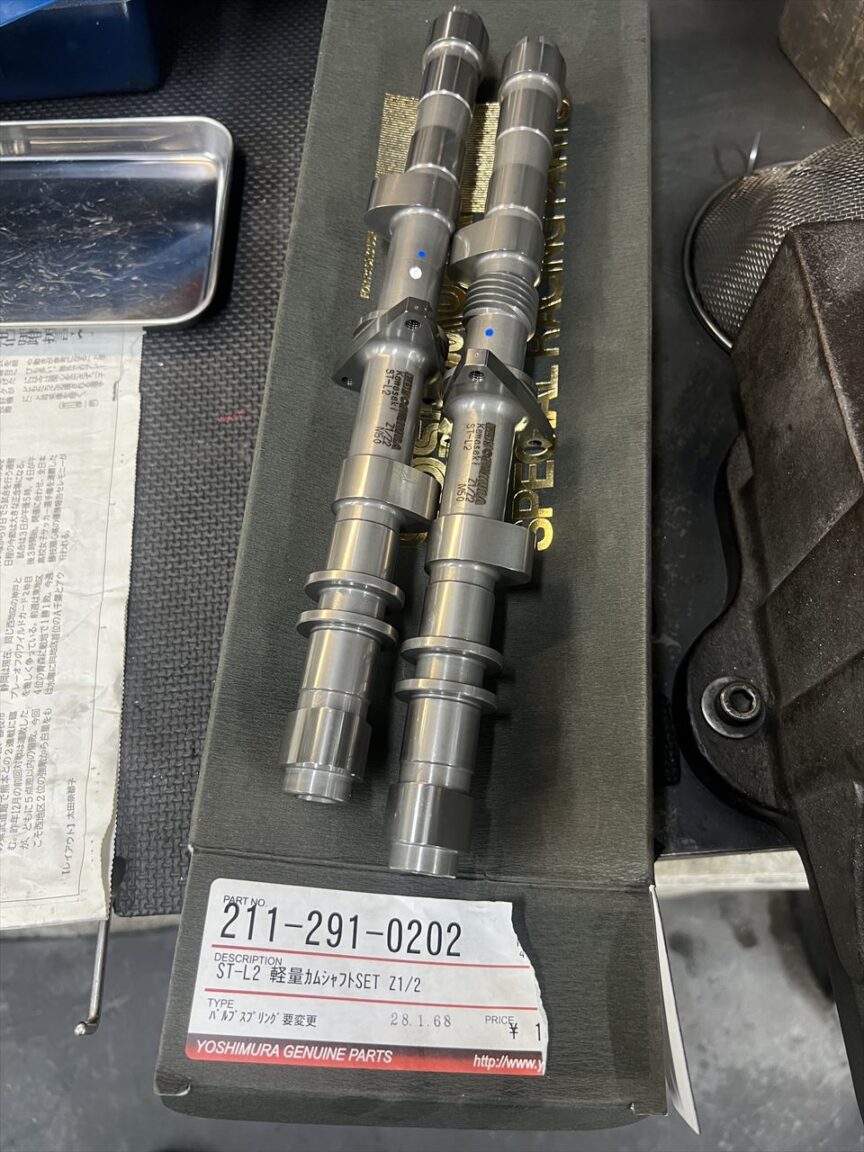

カムはヨシムラST-2を使用します。

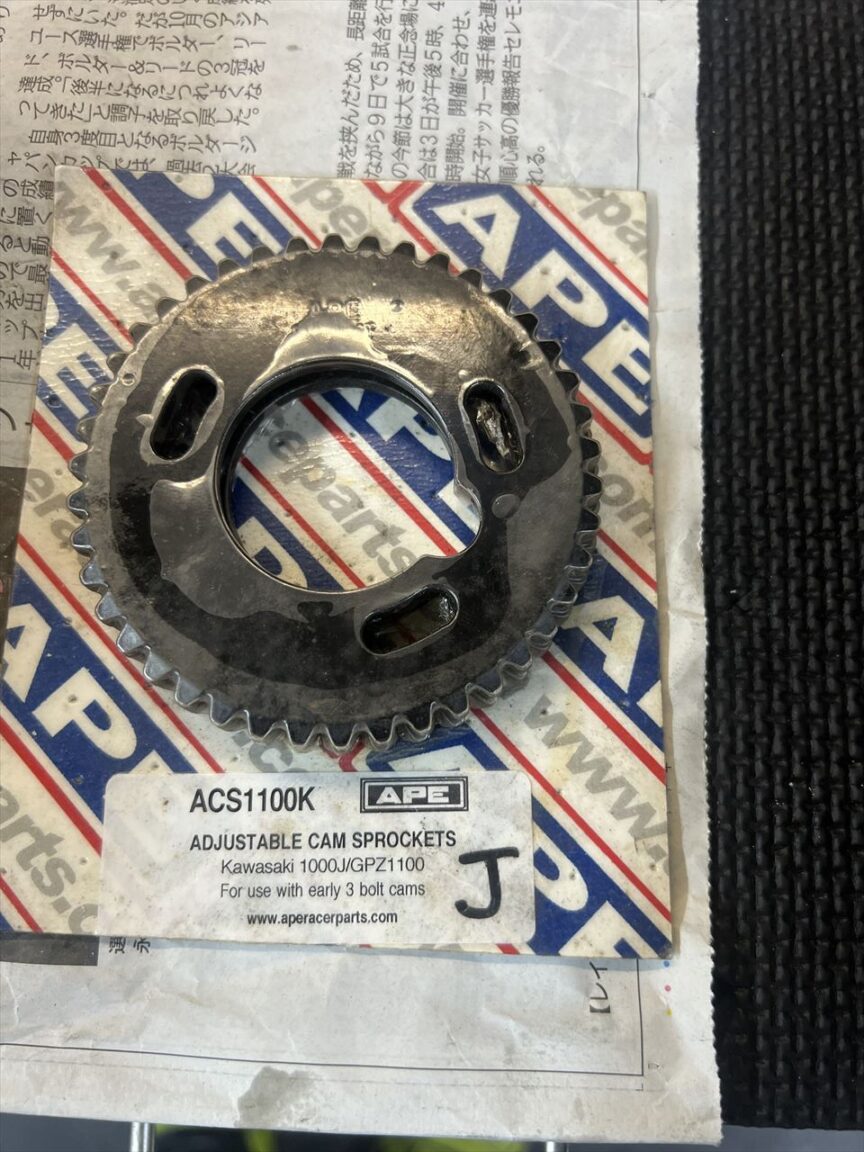

カムスプロケットはアジャスタブルタイプを使用します。

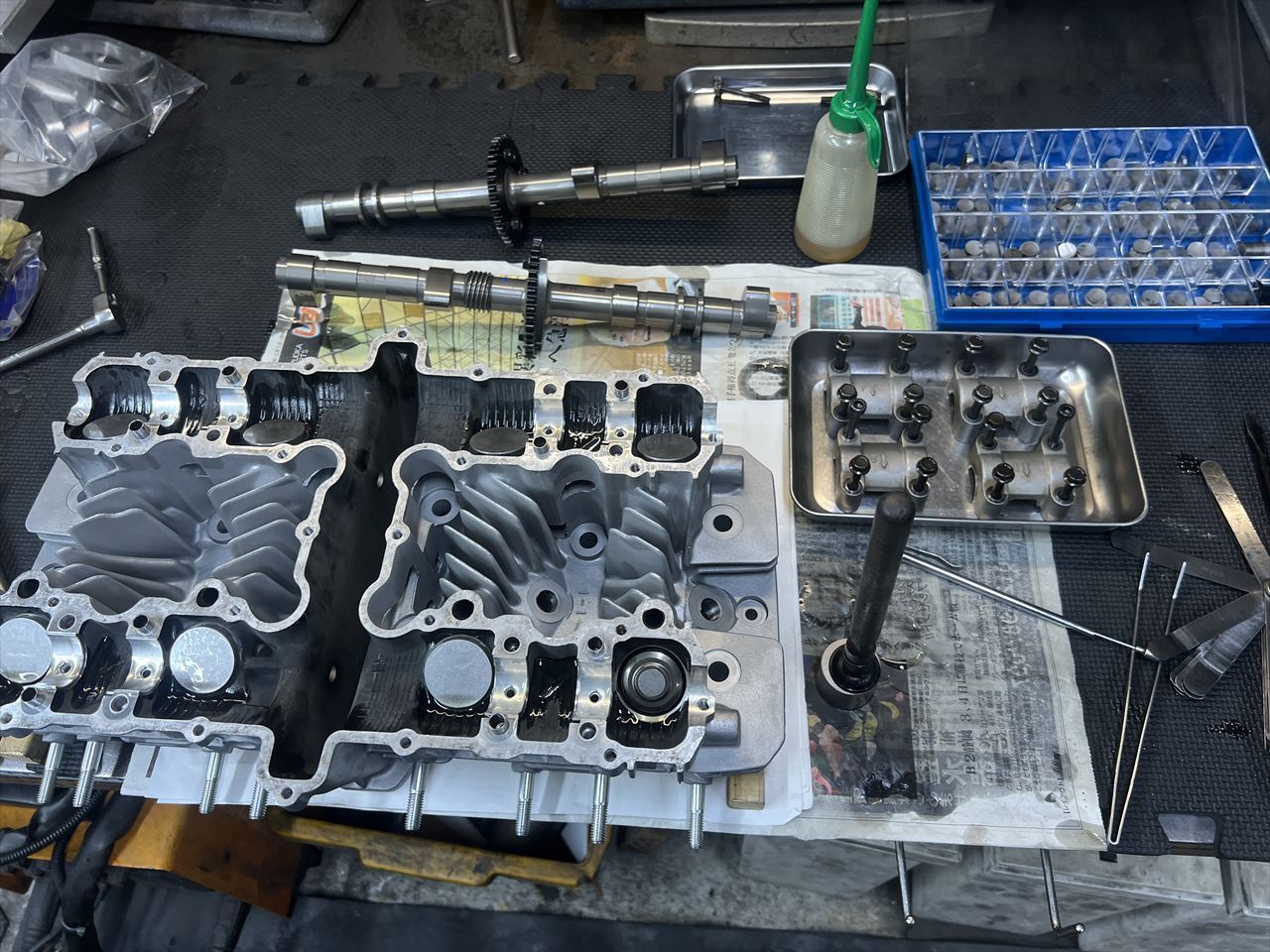

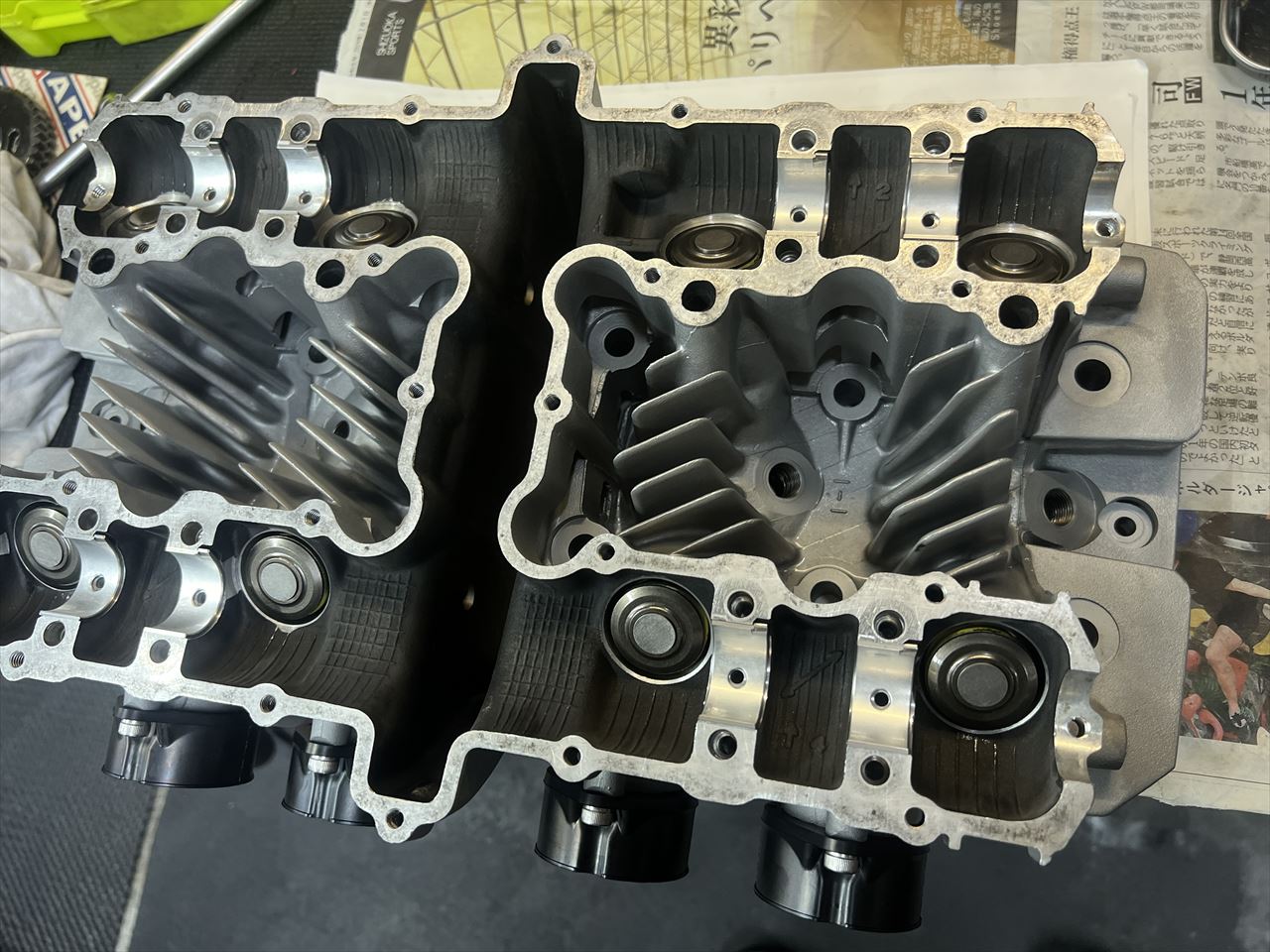

バルブを組み付けます。スプリングはヨシムラの強化タイプ、リテーナーとシムはインナーシムタイプにします。
ヘッド単体の状態で先にバルブクリアランスを調整します。

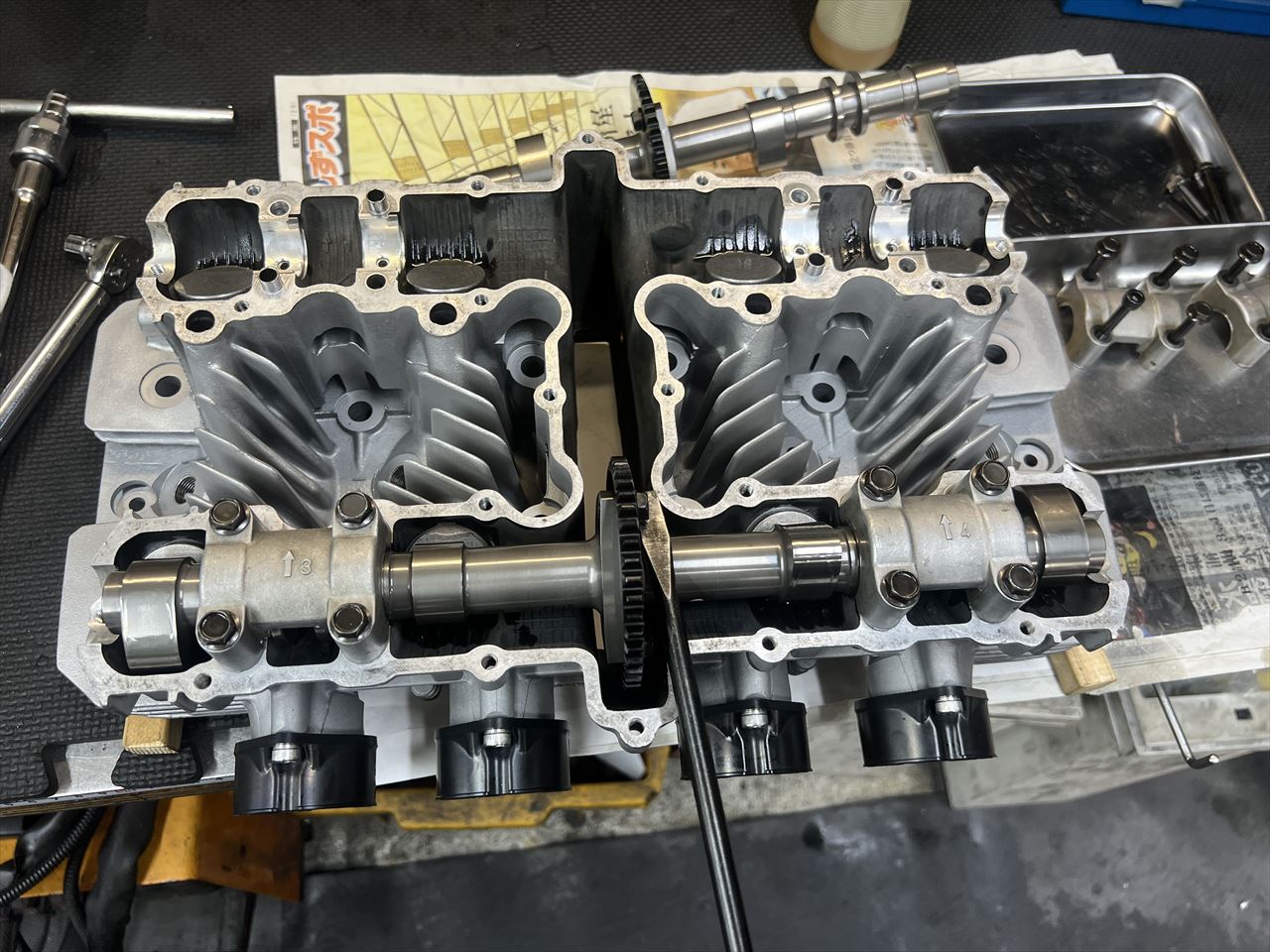

カムは片側ずつ作業します。
クリアランス調整が終わりました。

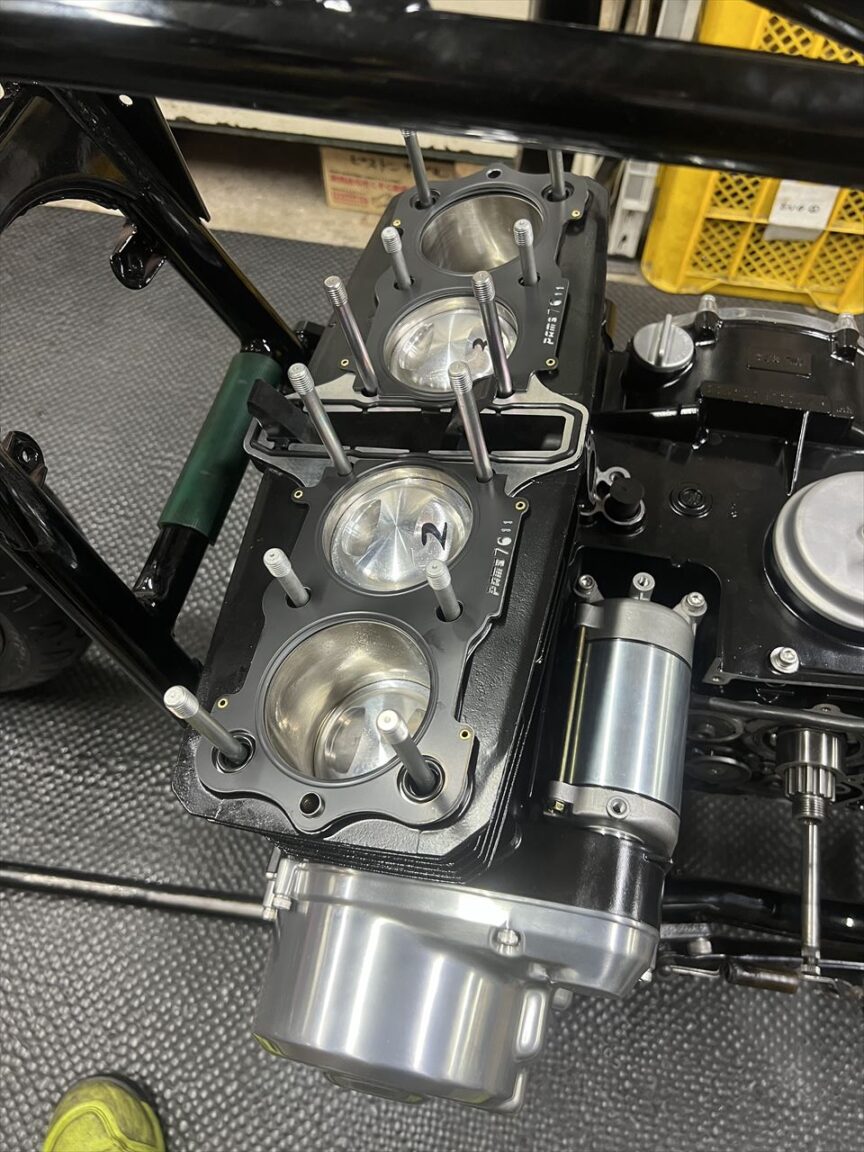

シリンダーにガスケット、Oリングなどをセットします。

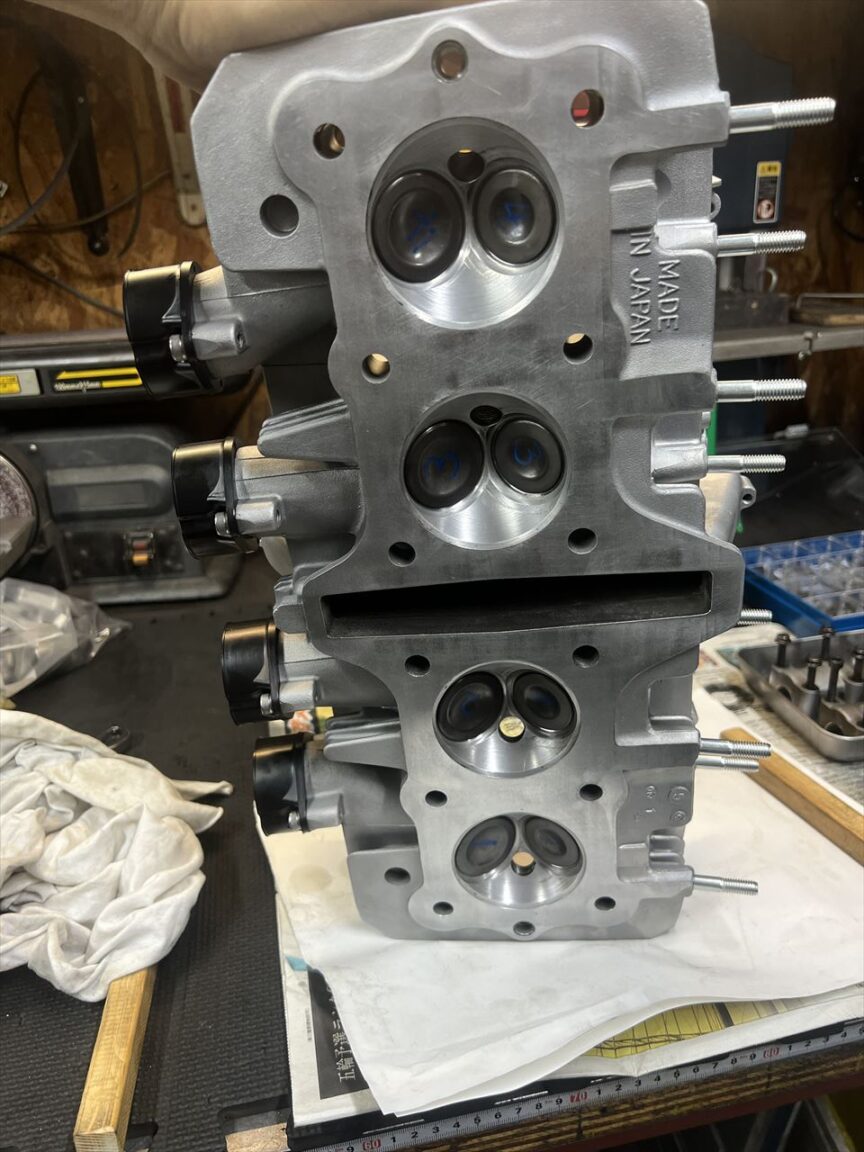

ヘッド面を脱脂します。

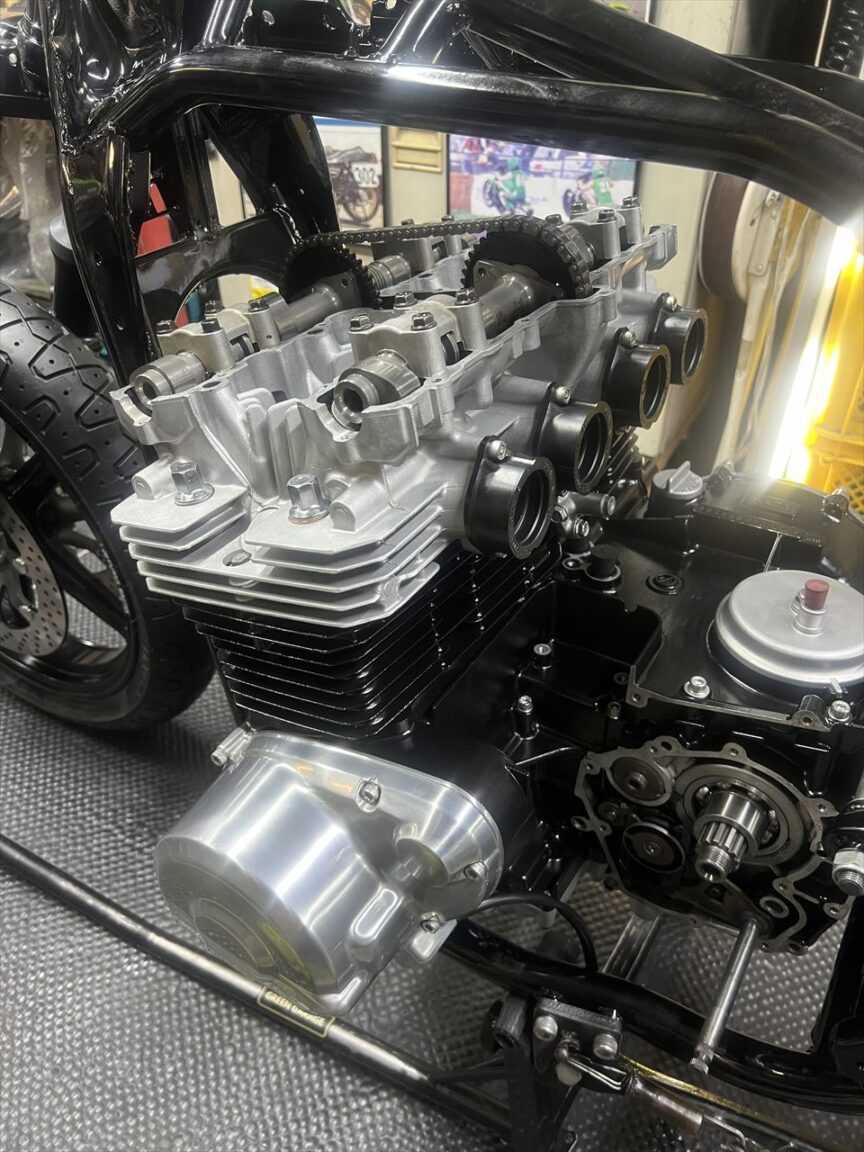

ヘッドとカムを取り付けます。
