シリンダーを準備します。このシリンダーは新規のワイセコφ71ミリピストンに合わせてボーリング済みスリーブを入れ替えて仕立てたもの。上面面研、下面も傷が多かったので面研しています。フィン欠けもあったのでそれも修正済み。
サイドのM6雌ネジが傷んでいたので、ヘリサート加工します。
ヘリサートタップでネジ切後、ヘリサートを挿入。
続いてヘッドの準備。こちらはバルブシートカット、面研などを実施。

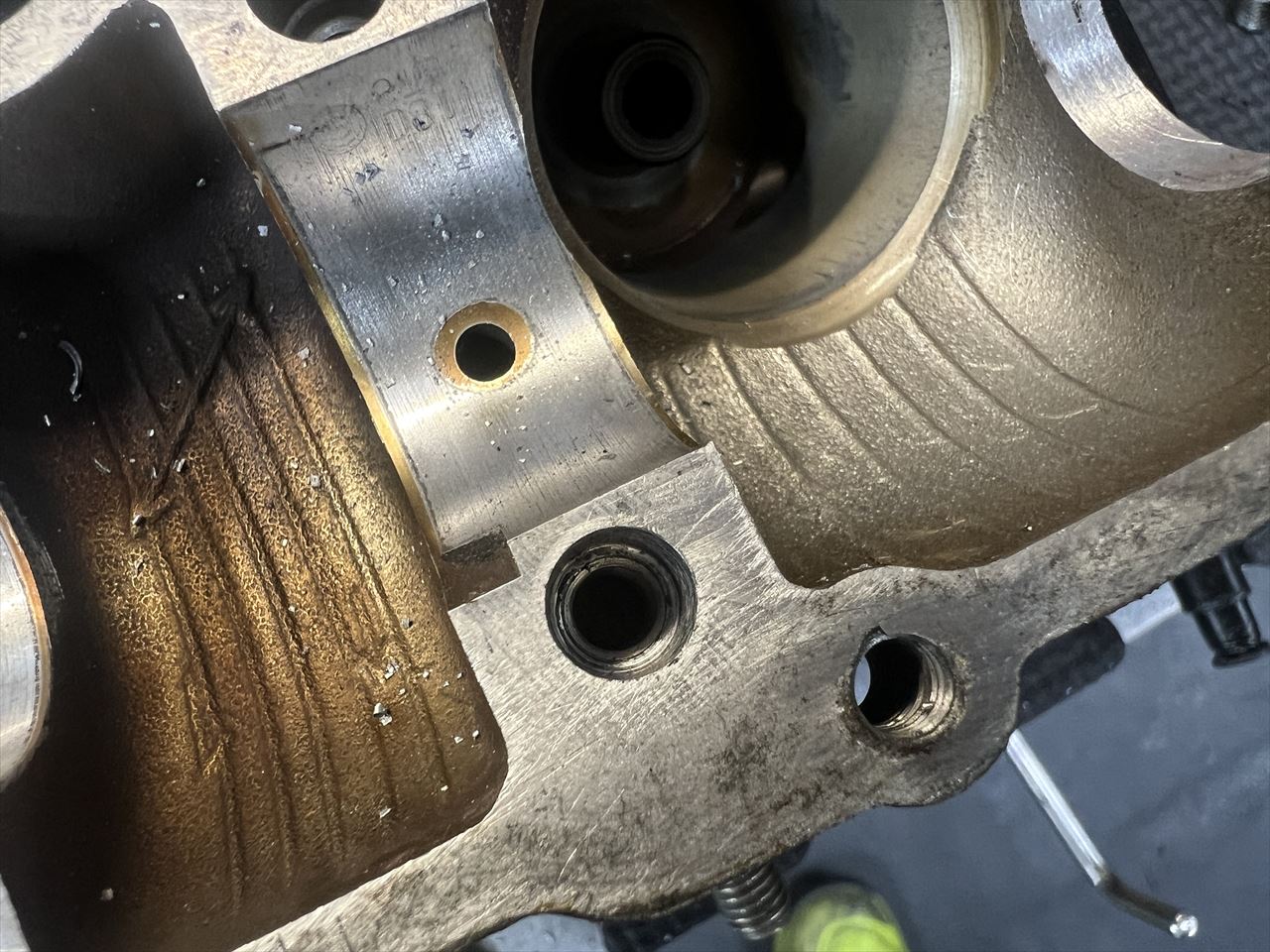

エキゾースト側カムホルダーネジが数ヵ所傷んでいたので、エキゾースト側8ヶ所全てヘリサート加工します。先ずは下穴開け。

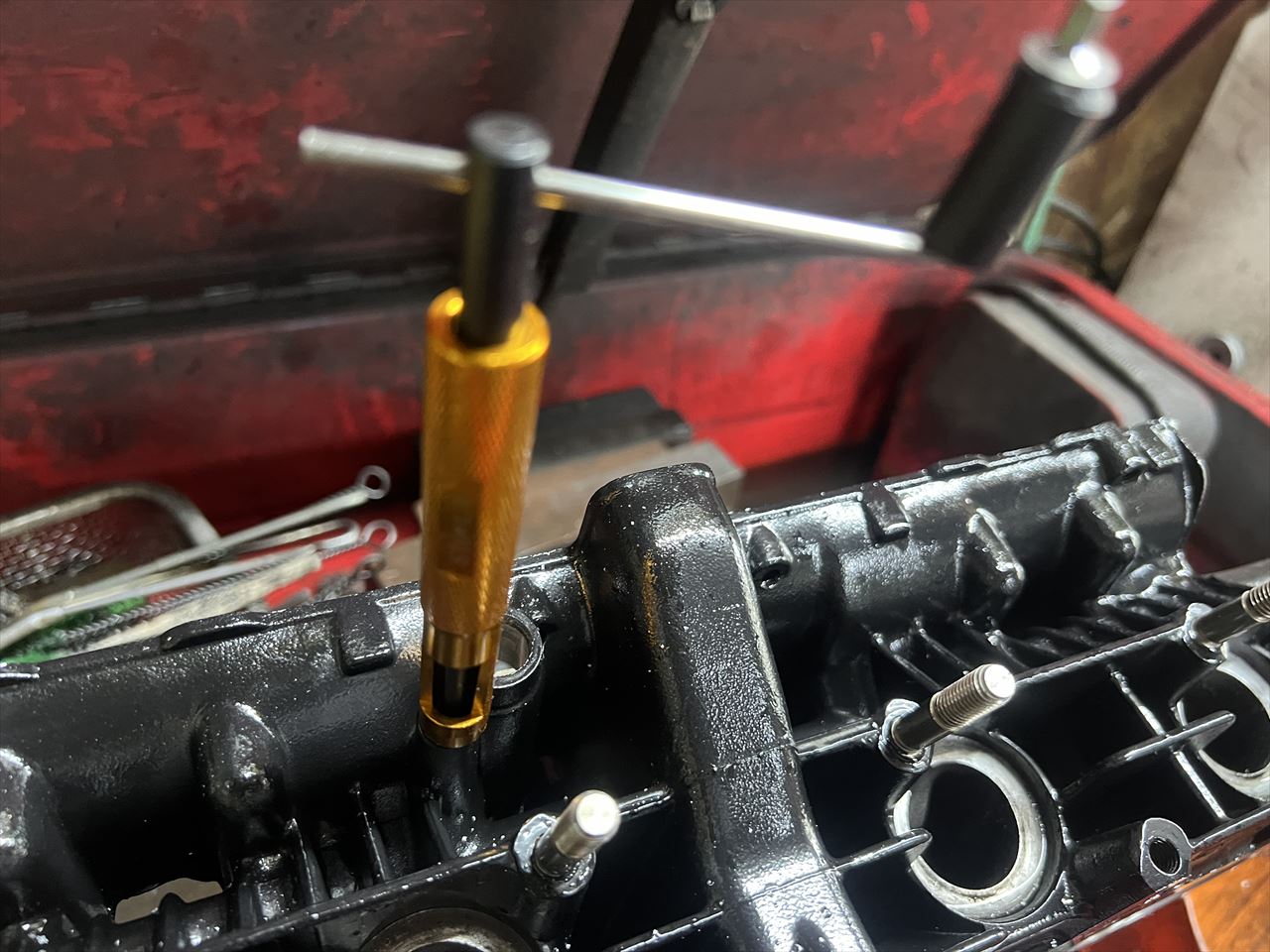

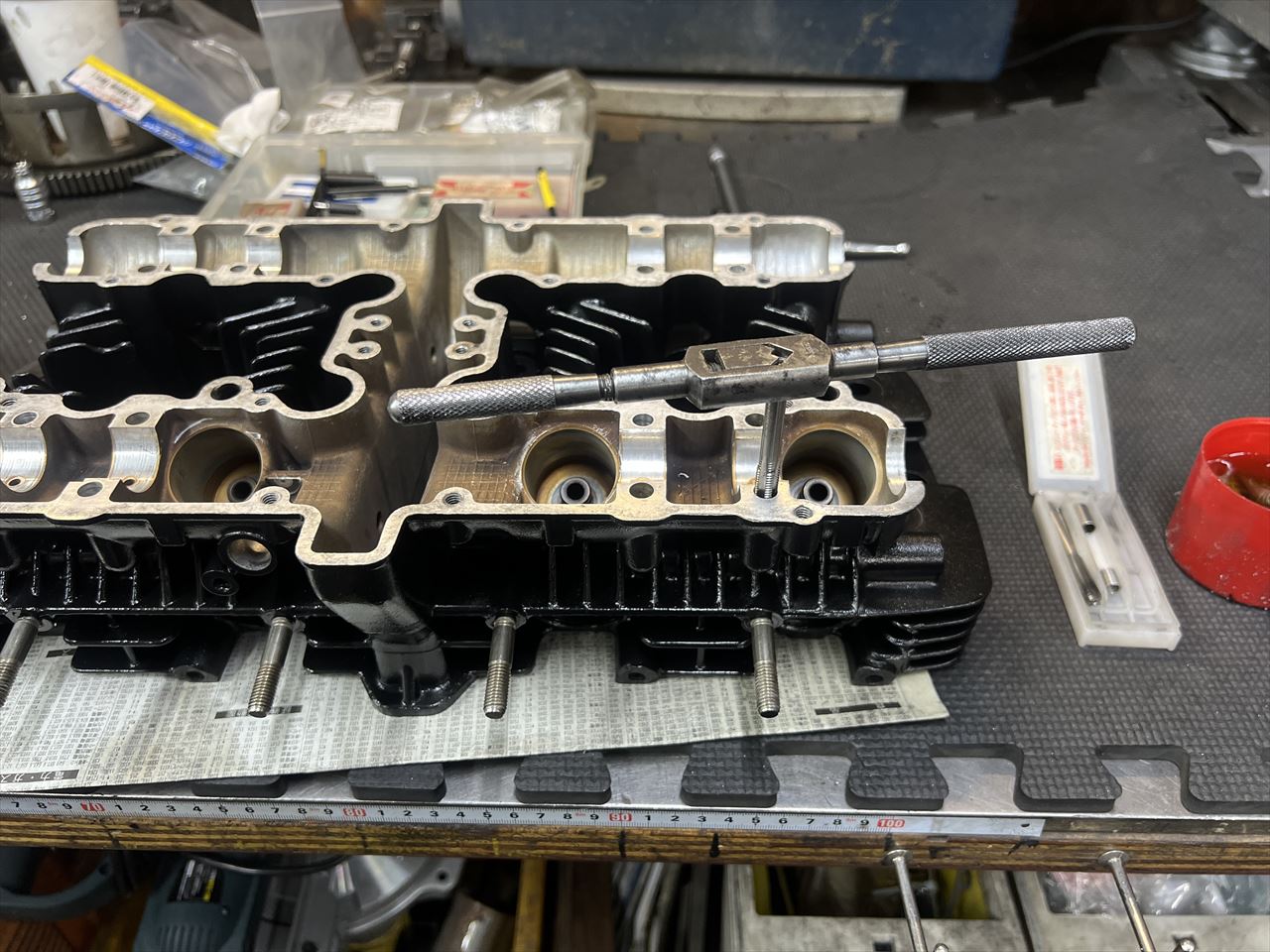

ヘリサートタップを立てます。
ヘリサートを入れます。

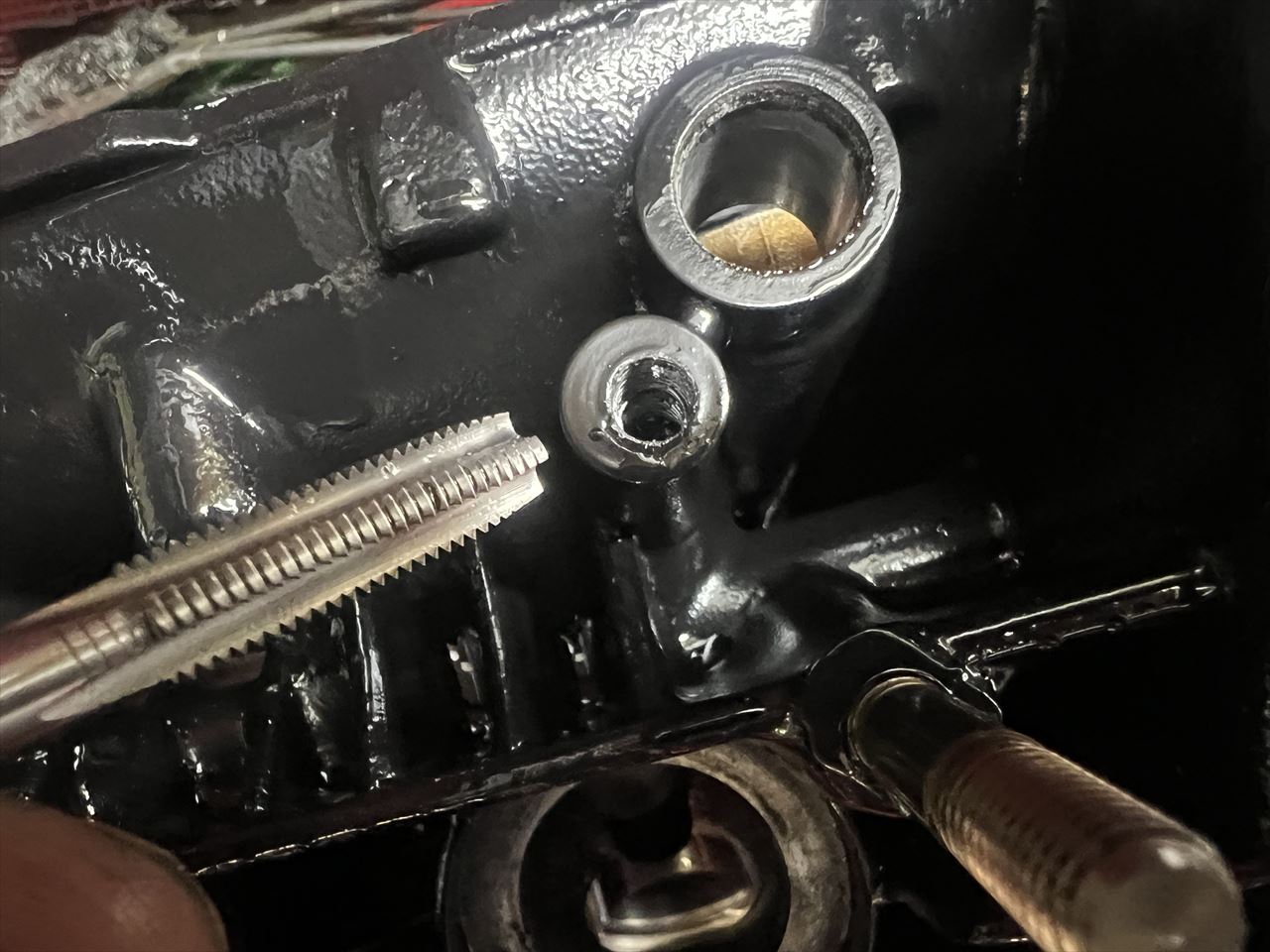

タコギヤのM6ネジも痛んでいたのでヘリサート加工します。

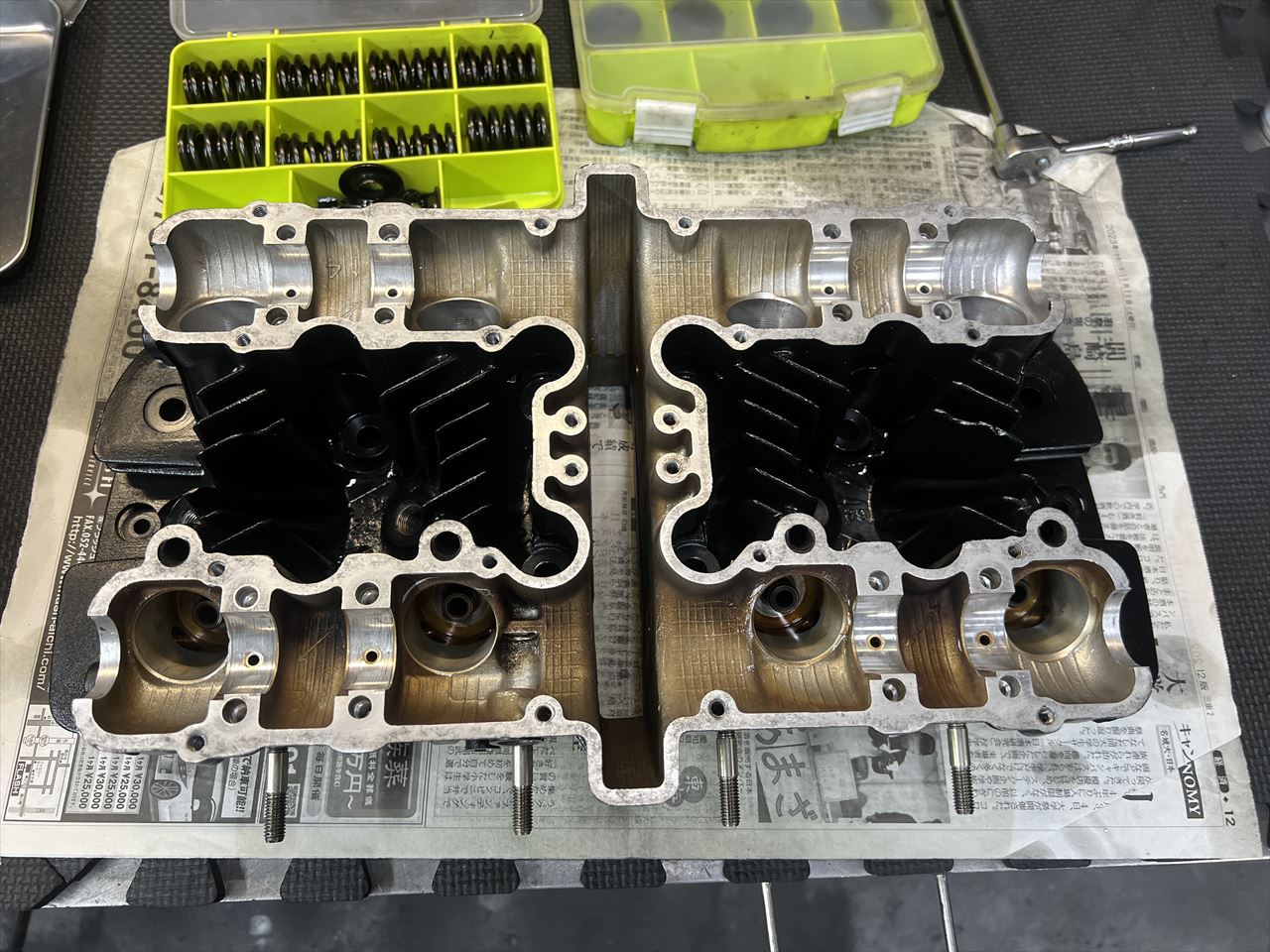

洗浄後、アッセンブリー開始。先ずスプリングシート、ステムシールを組み付けます。

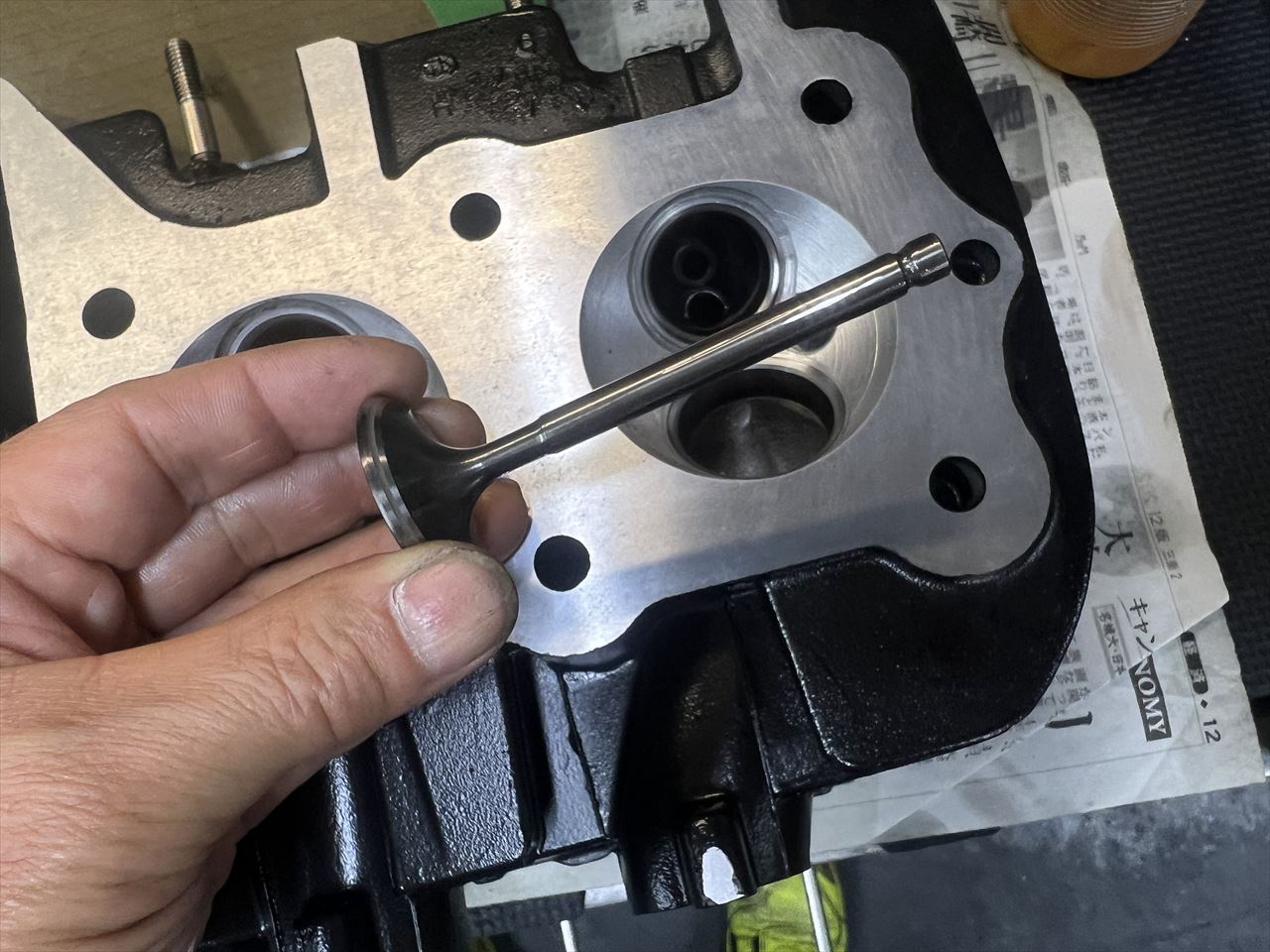

バルブはPAMSのウエストバルブに交換します。シートカットに合わせてステムエンドも高さ合わせで研磨しています。

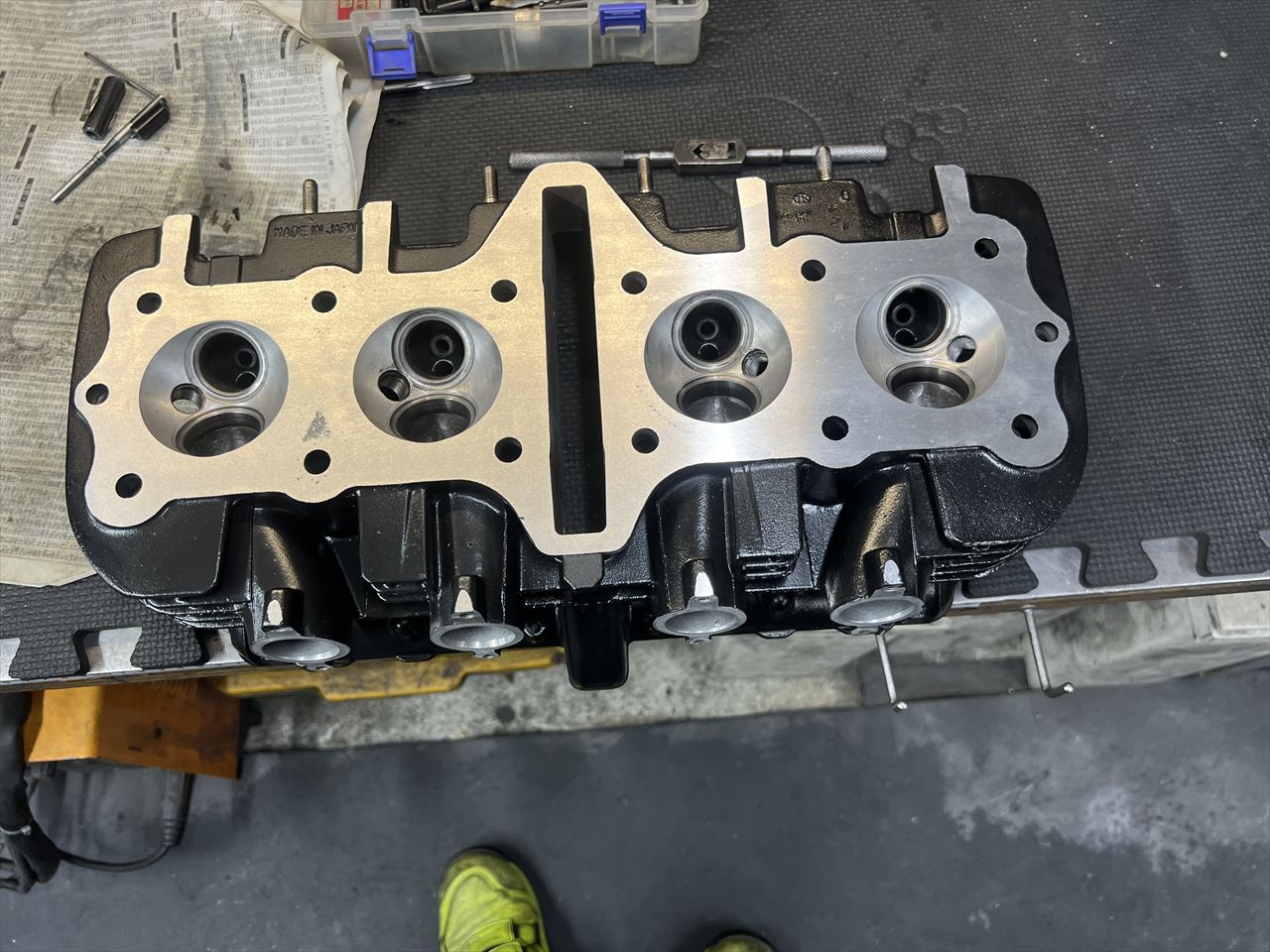

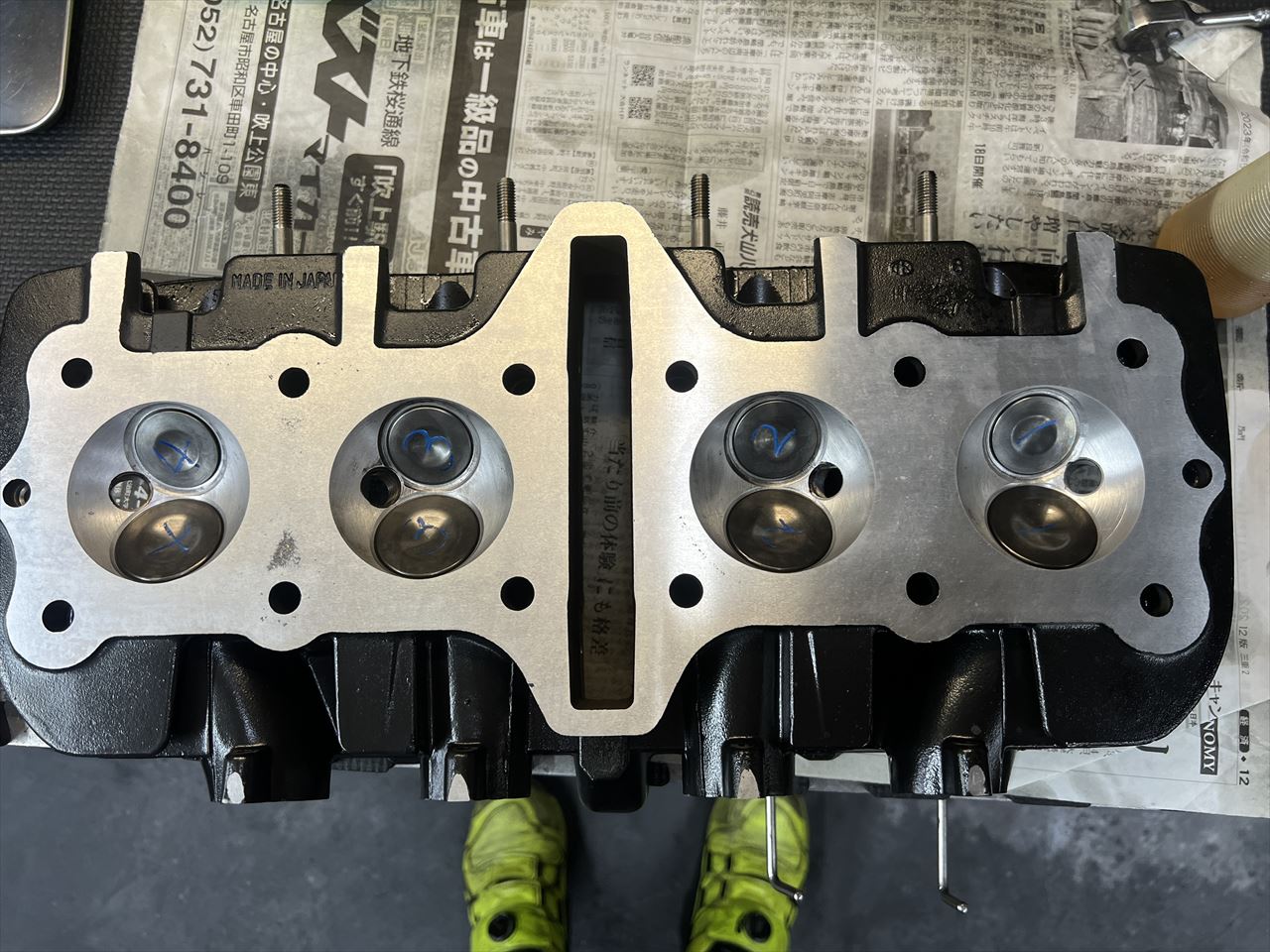

バルブをセットします。

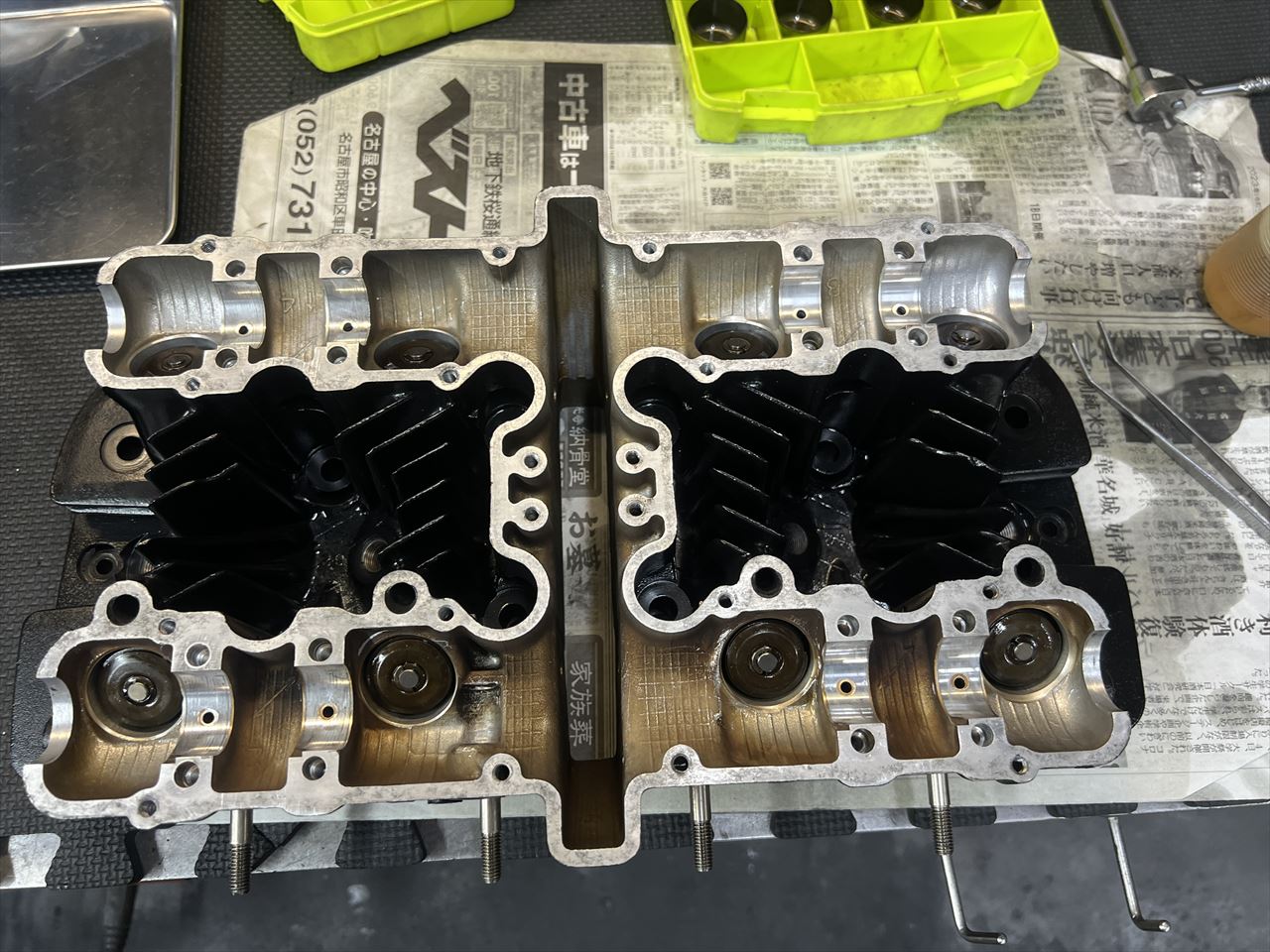

バルブスプリングを組み付けます。

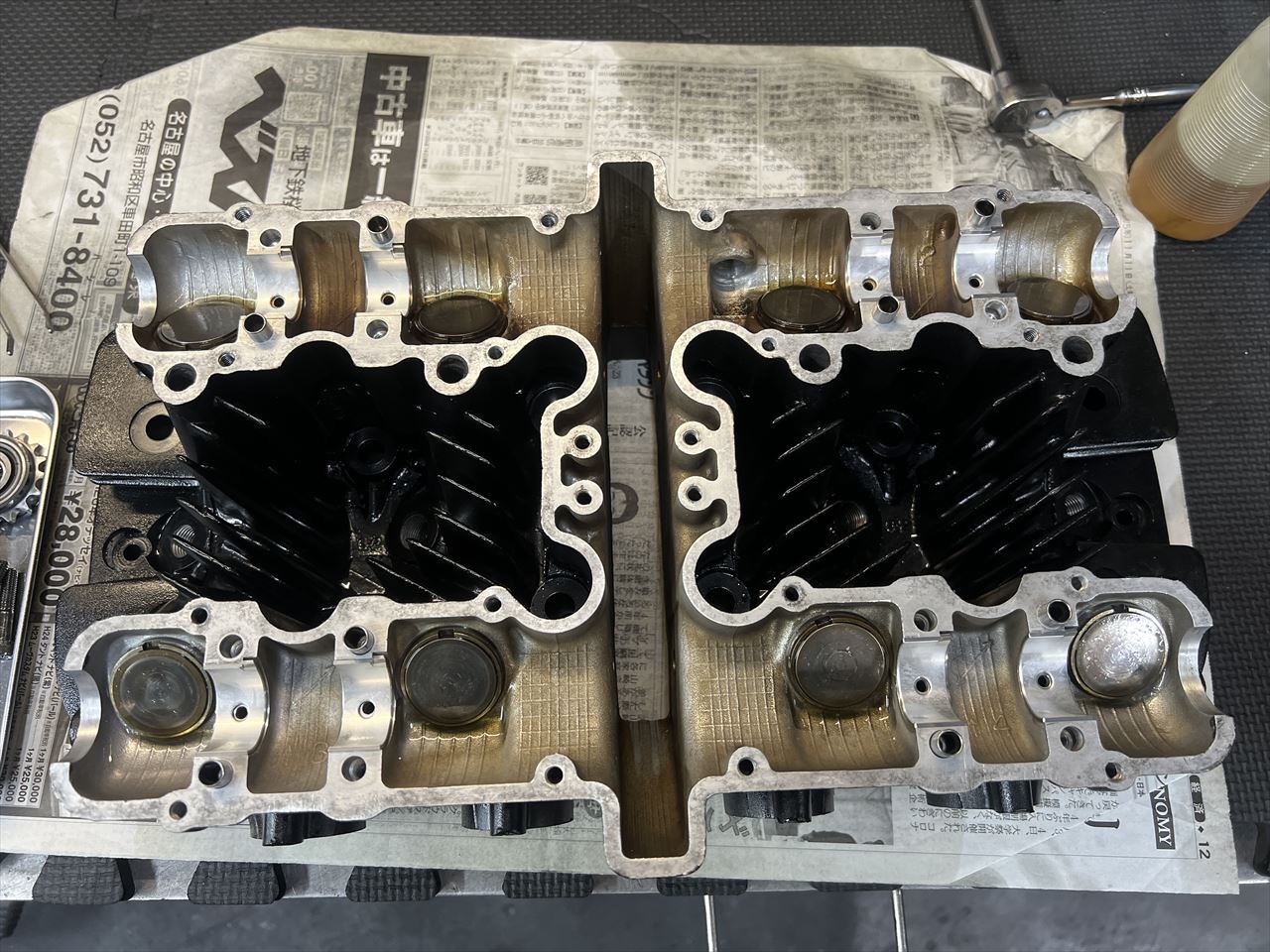

リフターとカムメタル、ダウエルピンをセットします。

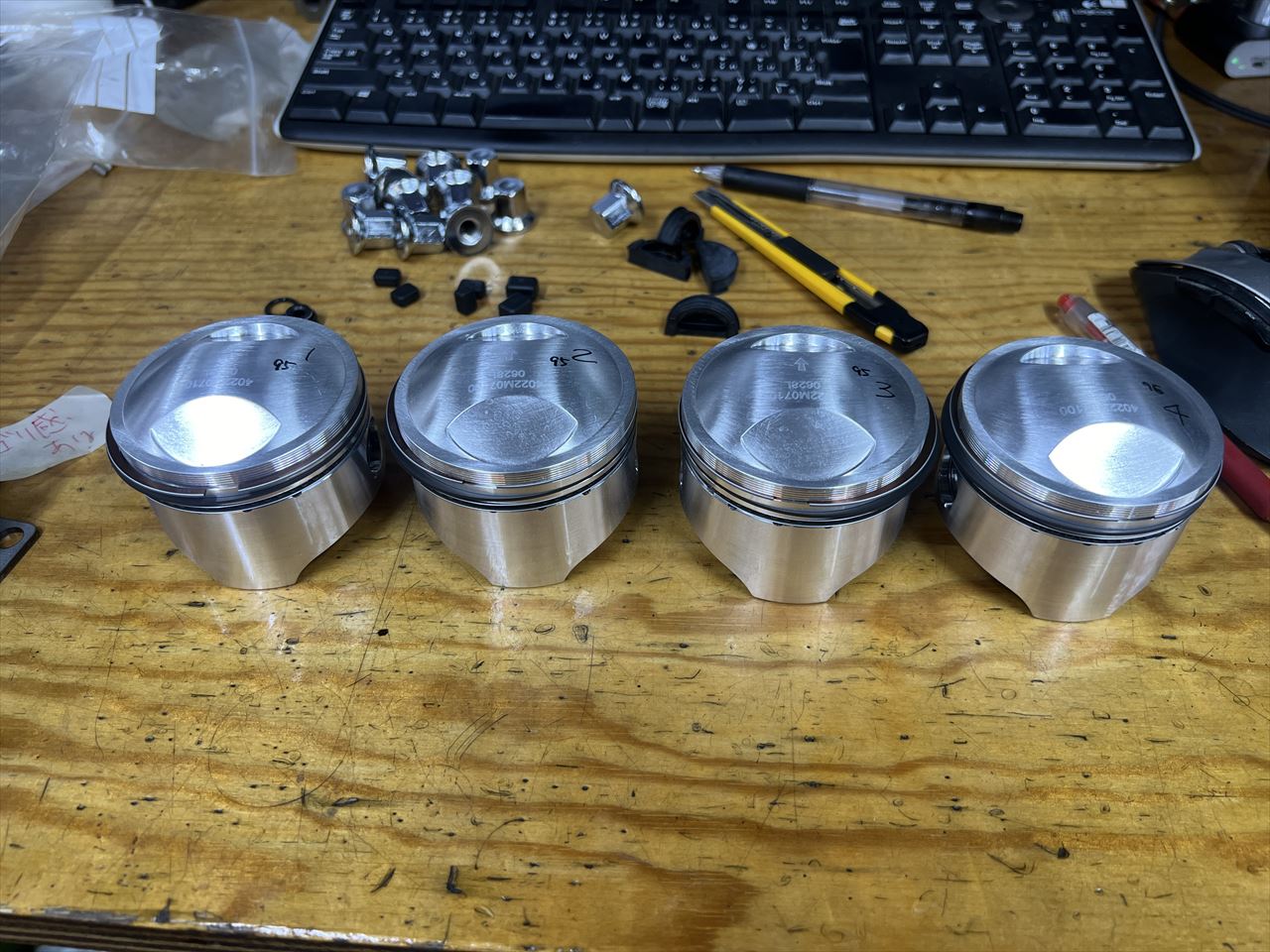

続いてピストン。片側のスナップリングを入れ、ピストンリングをセットします。

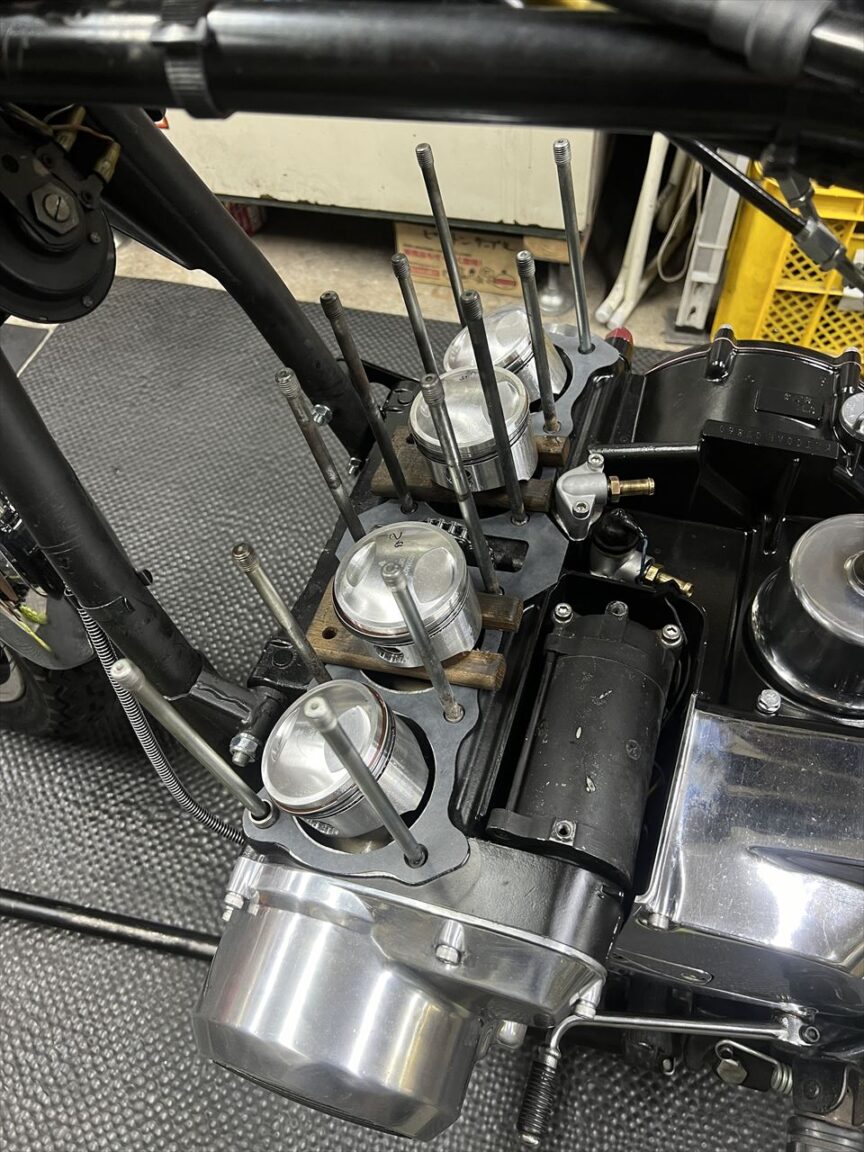

ピストンを組み付けます。

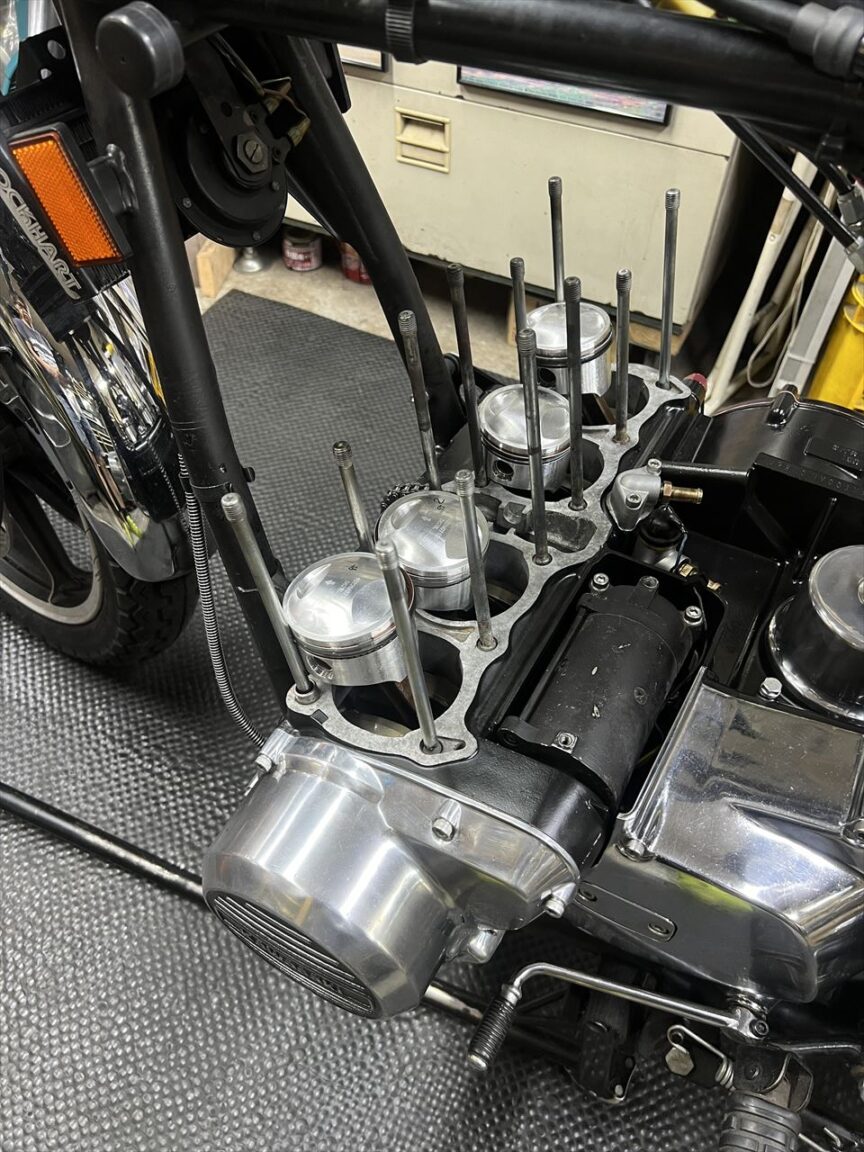

ガイドローラー、ベースガスケットなどをセットします。

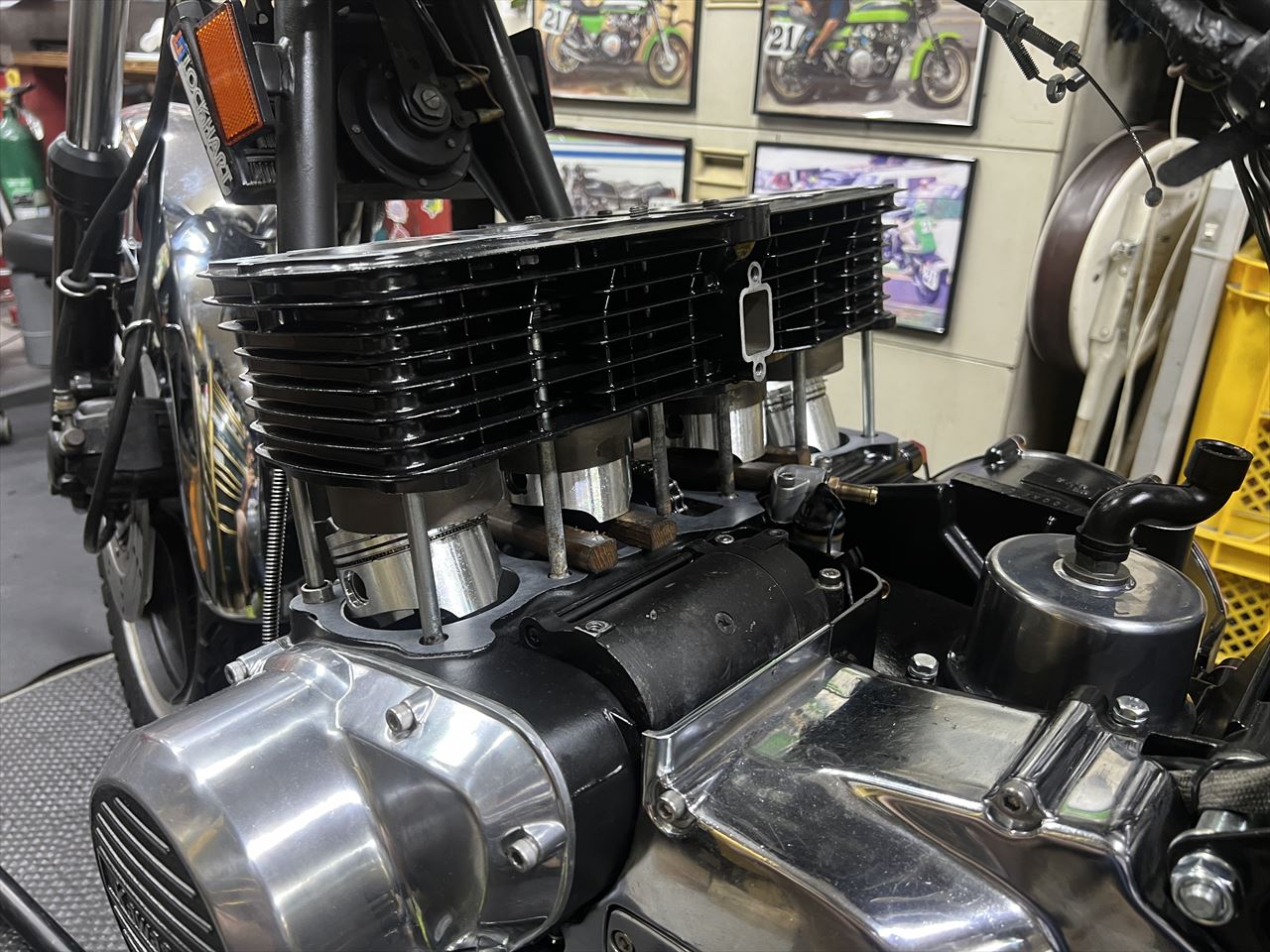

シリンダーを挿入します。
テンショナー、ガイドローラーをなどをセットします。

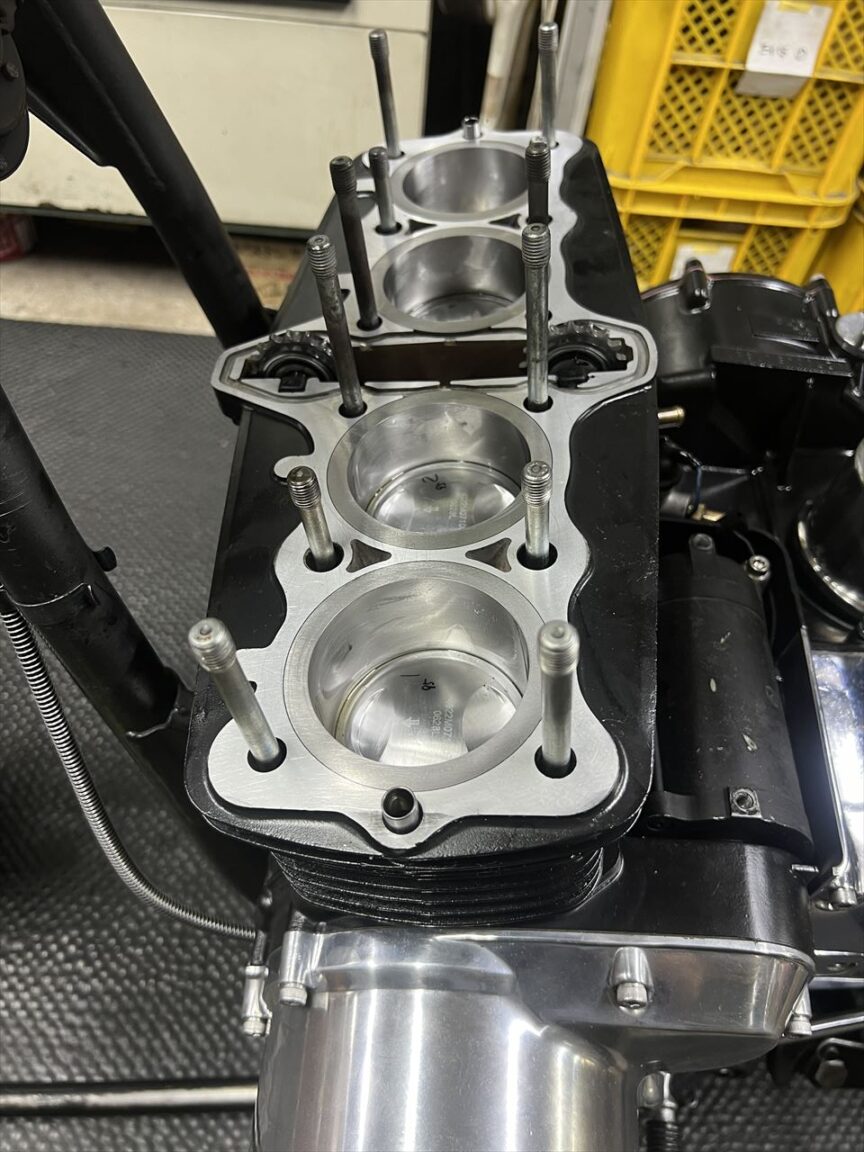

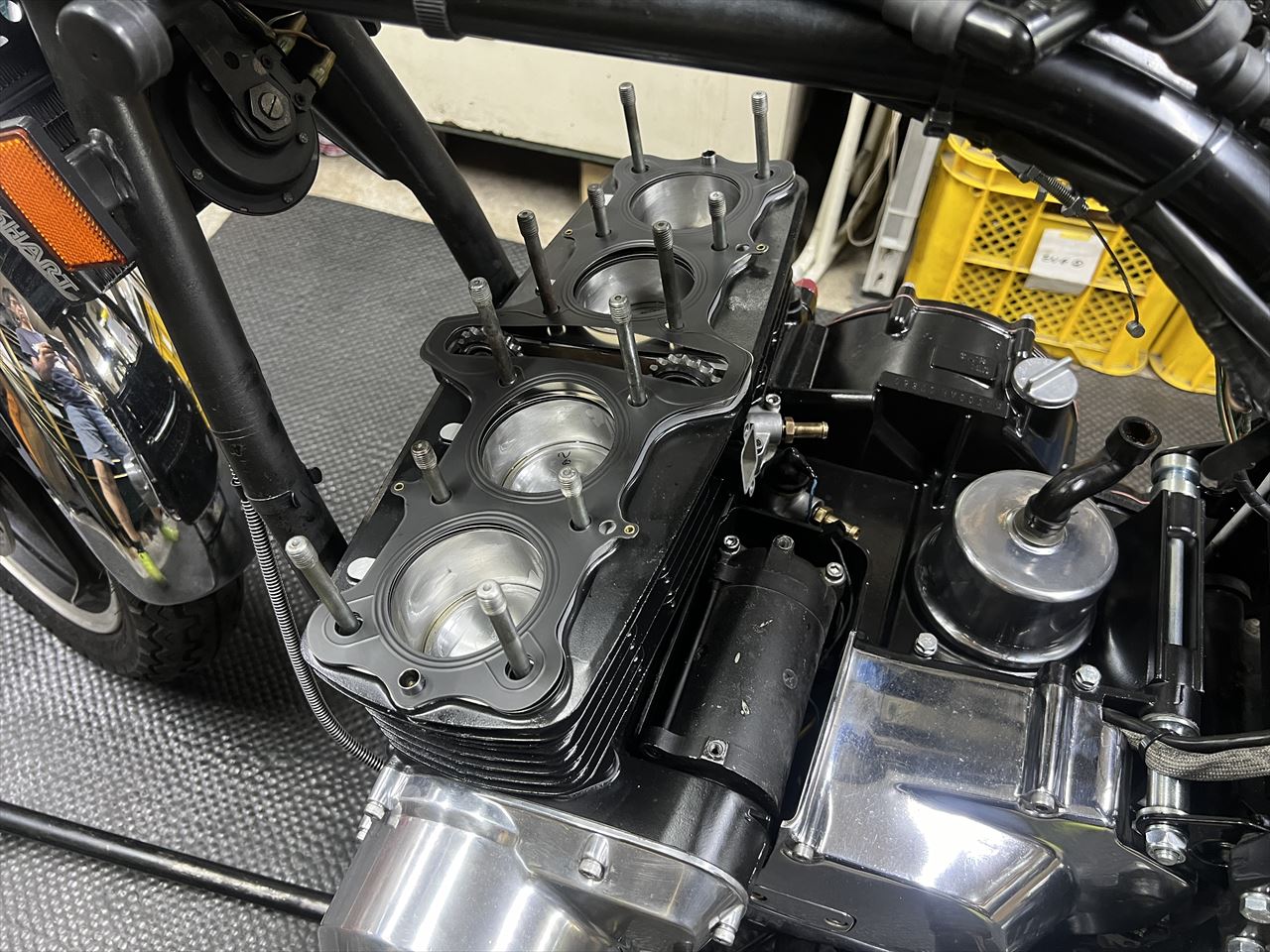

ガスケットをセットします。ワイセコ付属のヘッドガスケットは、左右一体型のメタルタイプで、センターのOリングは使用しません。

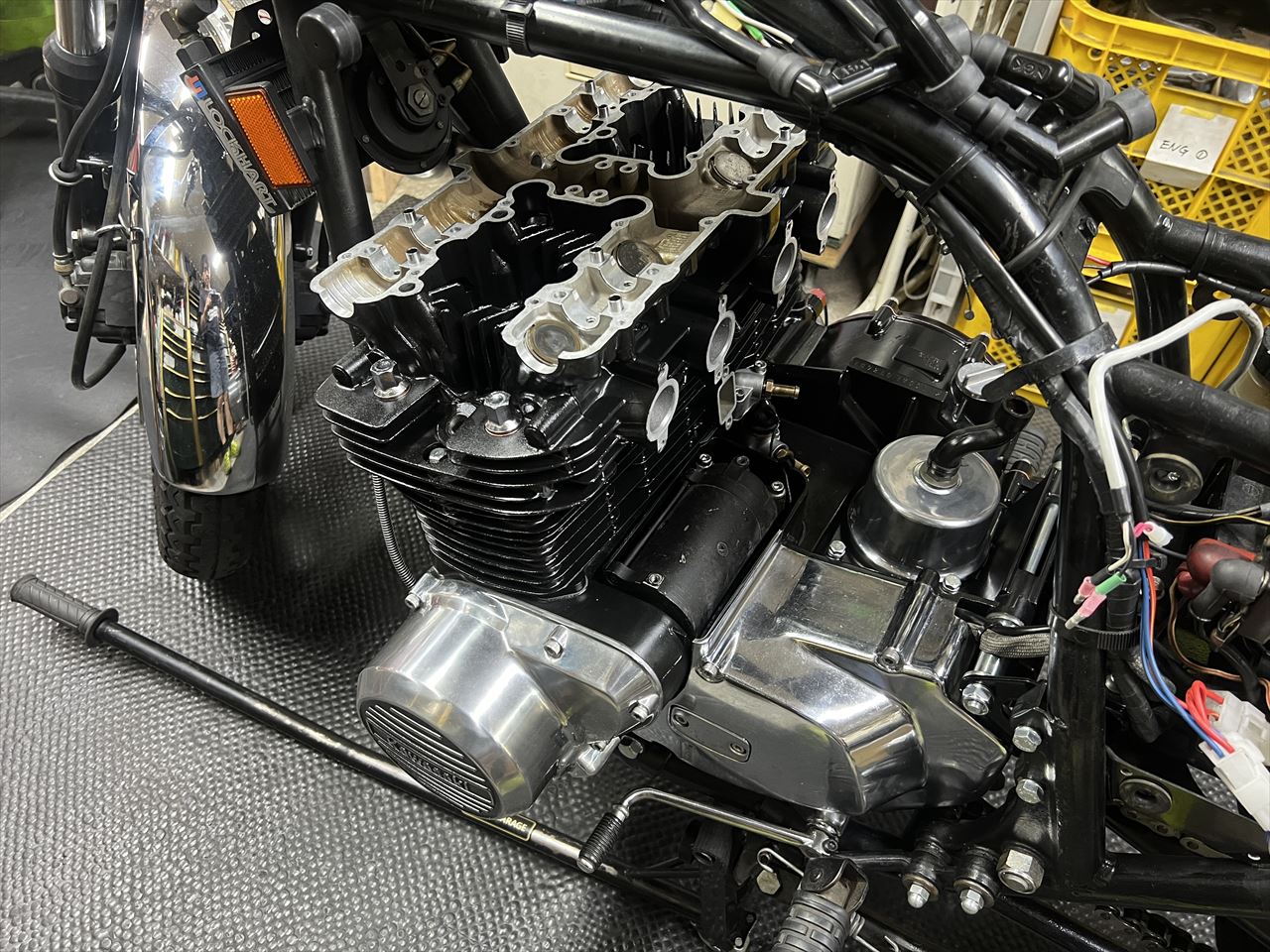

ヘッドを組み付けます。

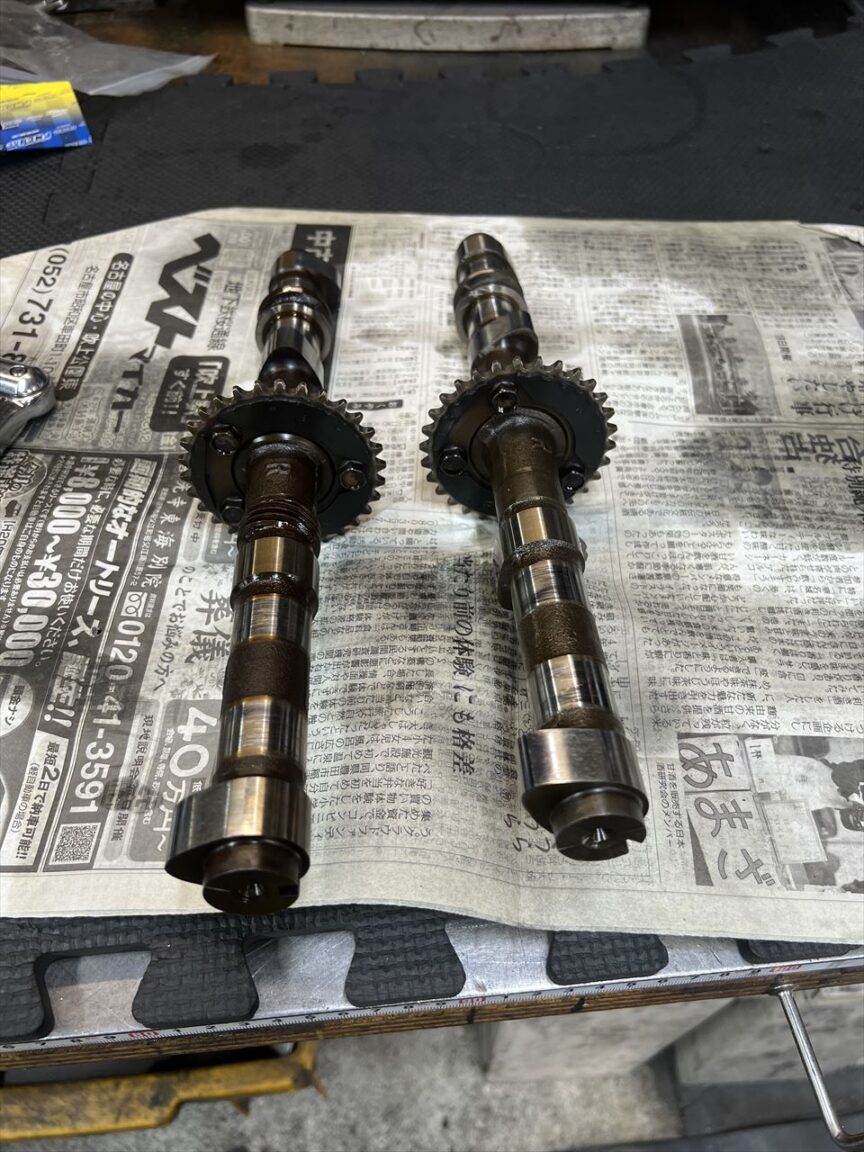

カムは既存のノーマルです。

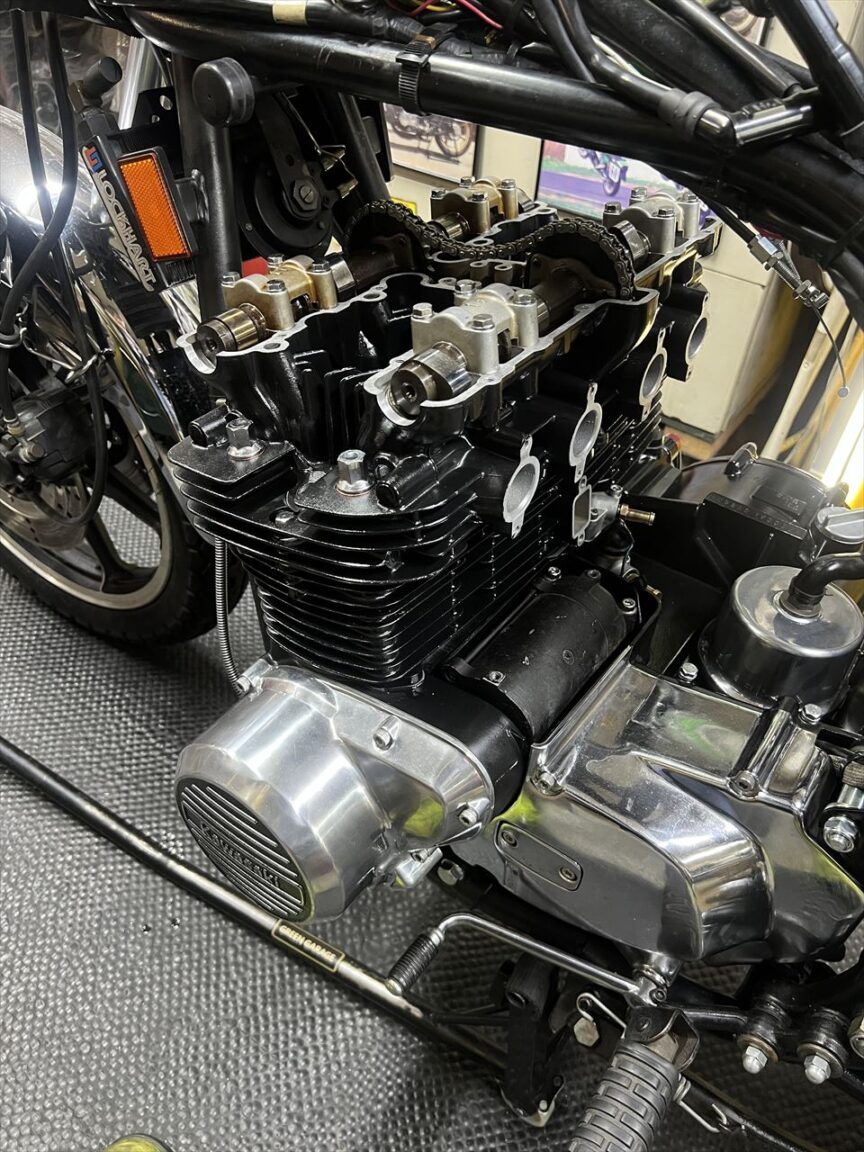

カムを組み付けます。ここで準備していたトップアイドラーに問題があり、急遽再発注。組立は一時中断です。

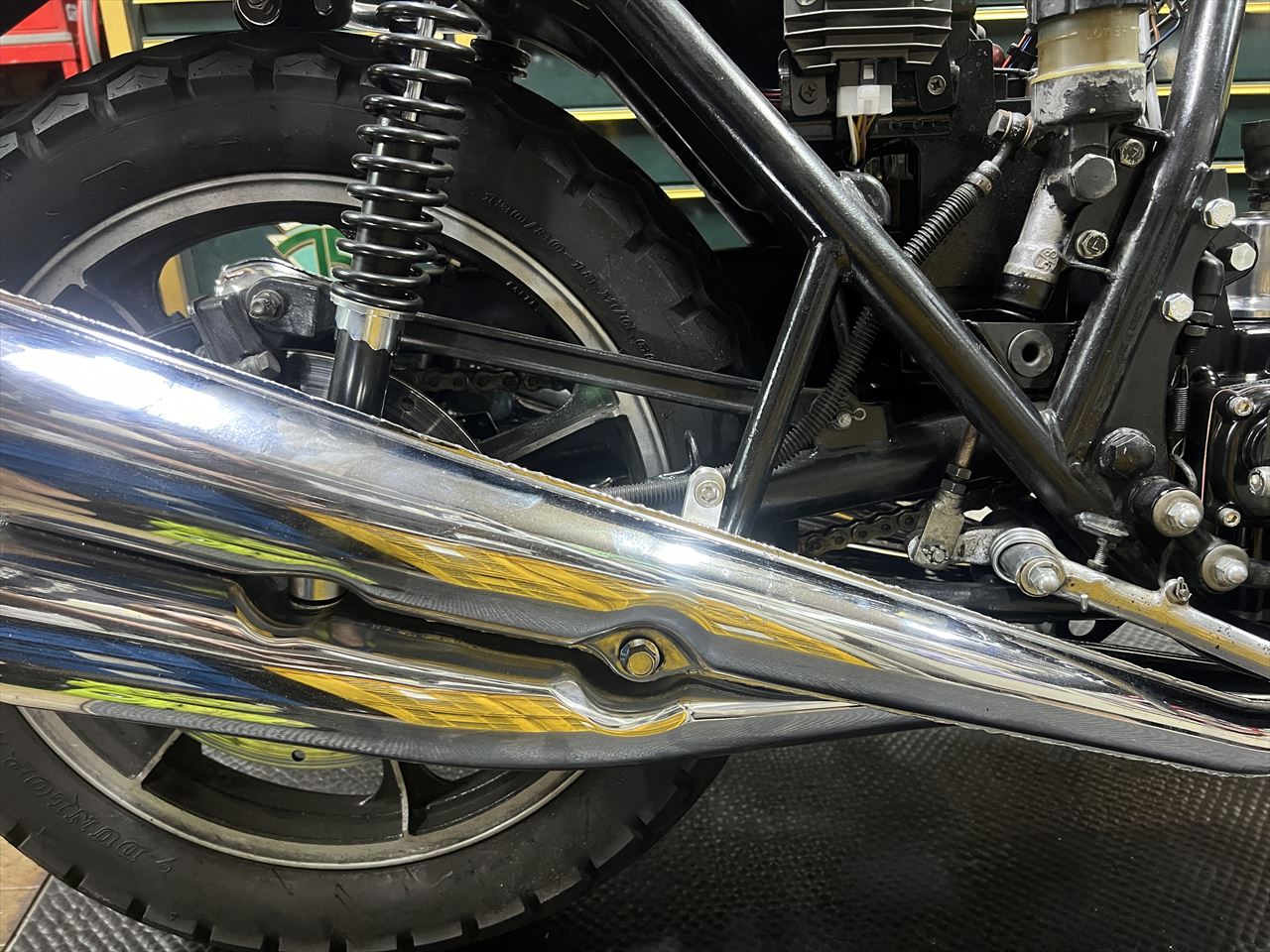

この車両、マフラーはZ1の4本マフラーが付きますが、タンデムステップのマウントが隠れてしまうので対策します。こんな感じにタンデムステップステーを作ってみました。

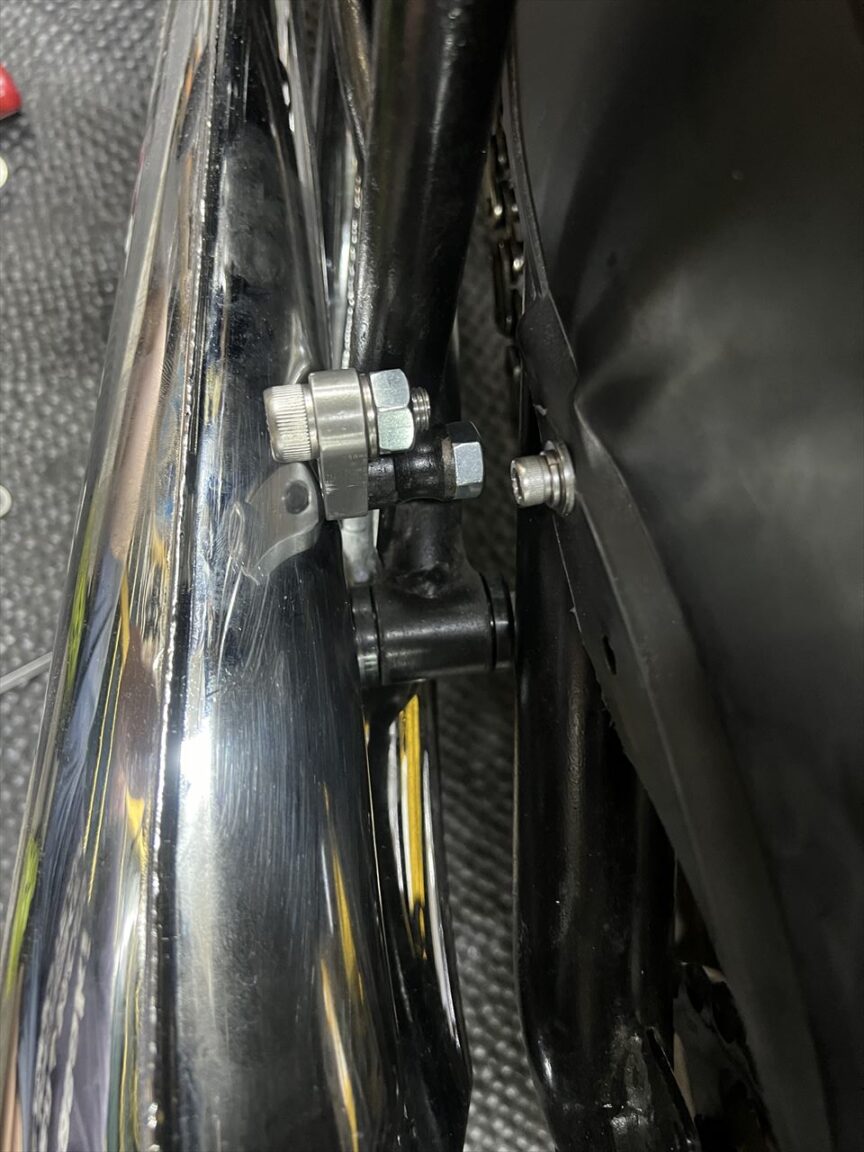

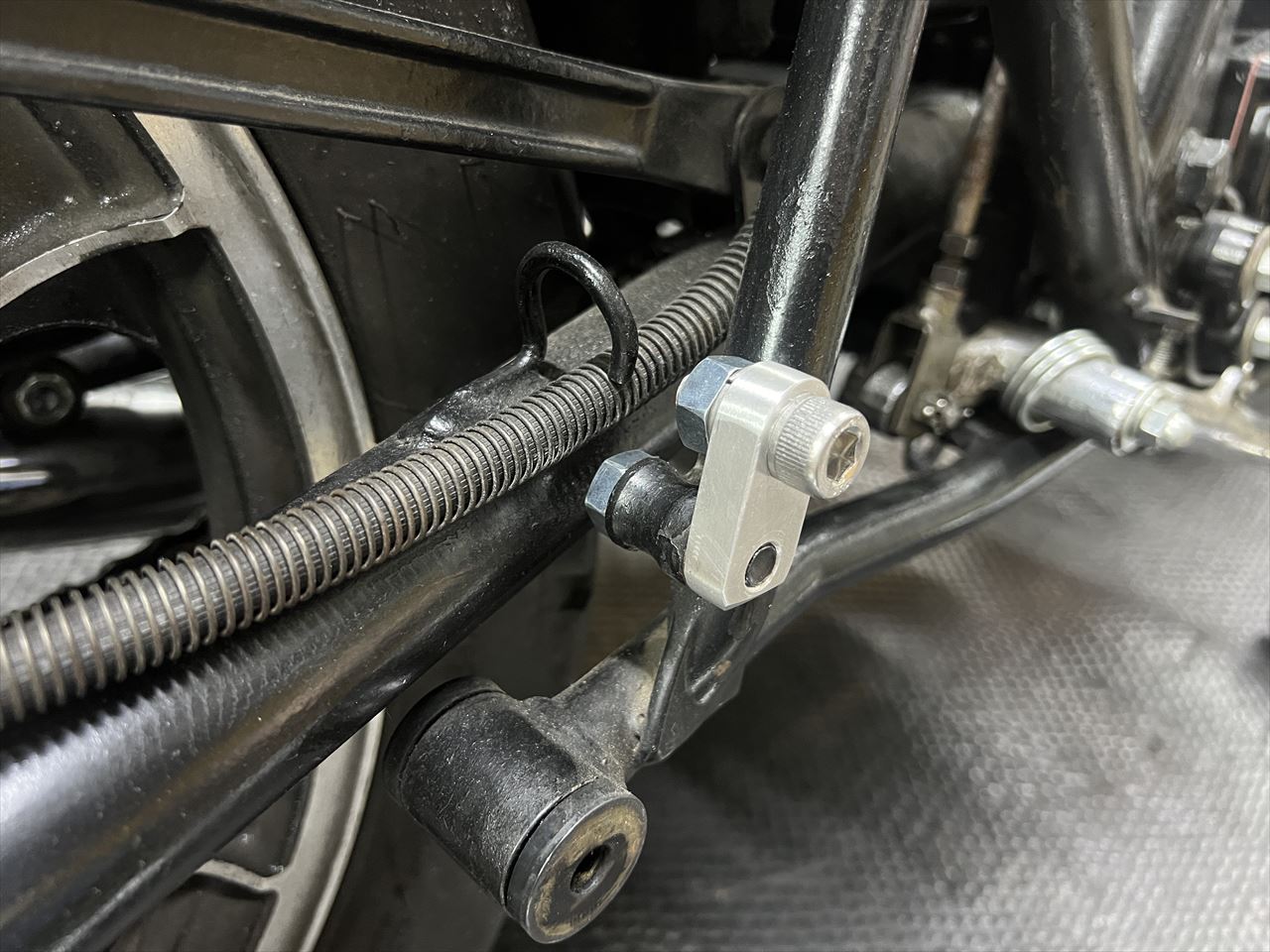

ステーを取り付けます。

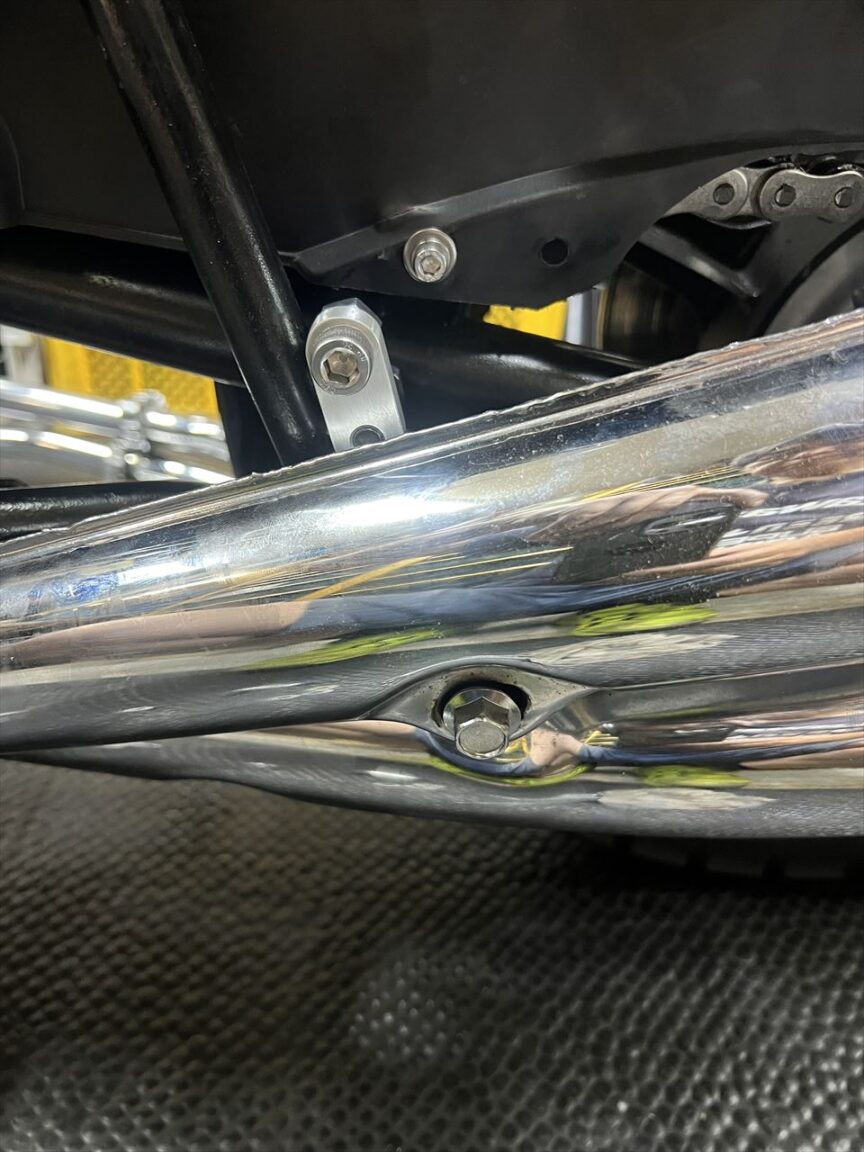

マフラーの上にマウントが出てきたので、ここにMk2系の角ステップを取り付けます。
右側も同様にステーを取り付けます。
