久しぶりにデモ車を動かしてみたところ、スピードメーターが動かなくなっていました。
センサーはアウトプットシャフト取出しの弊社のキットです。トリガーに反応してパルスを発生させるのですが、インジケーターのオレンジLEDが点きっぱなしなおで、どうやら回路は常時ONでパルスになっていないようです。

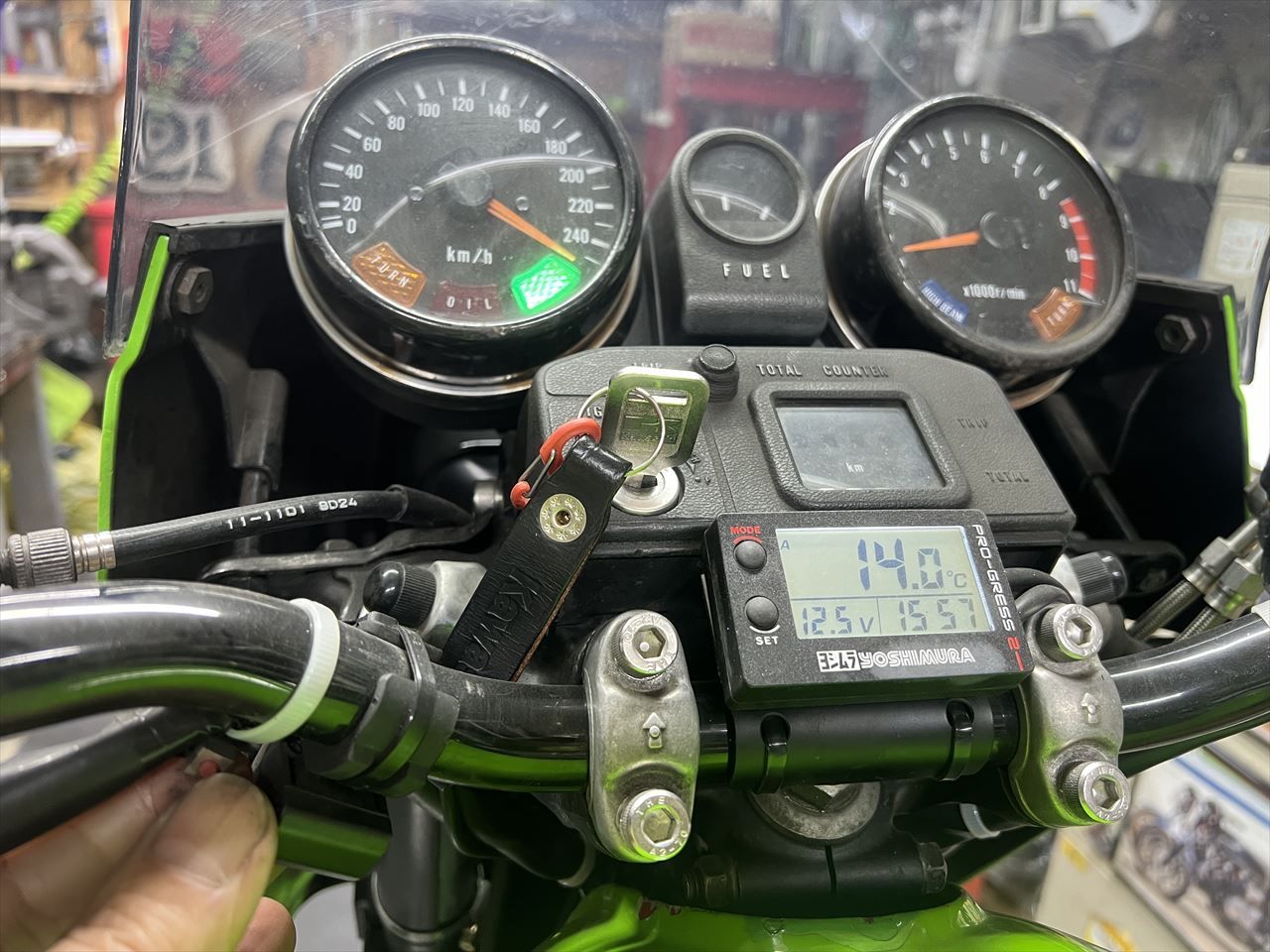

最高速呼び出しボタンを押すと、メーターの針はその数値まで動くので、ユニットは正常のようです。

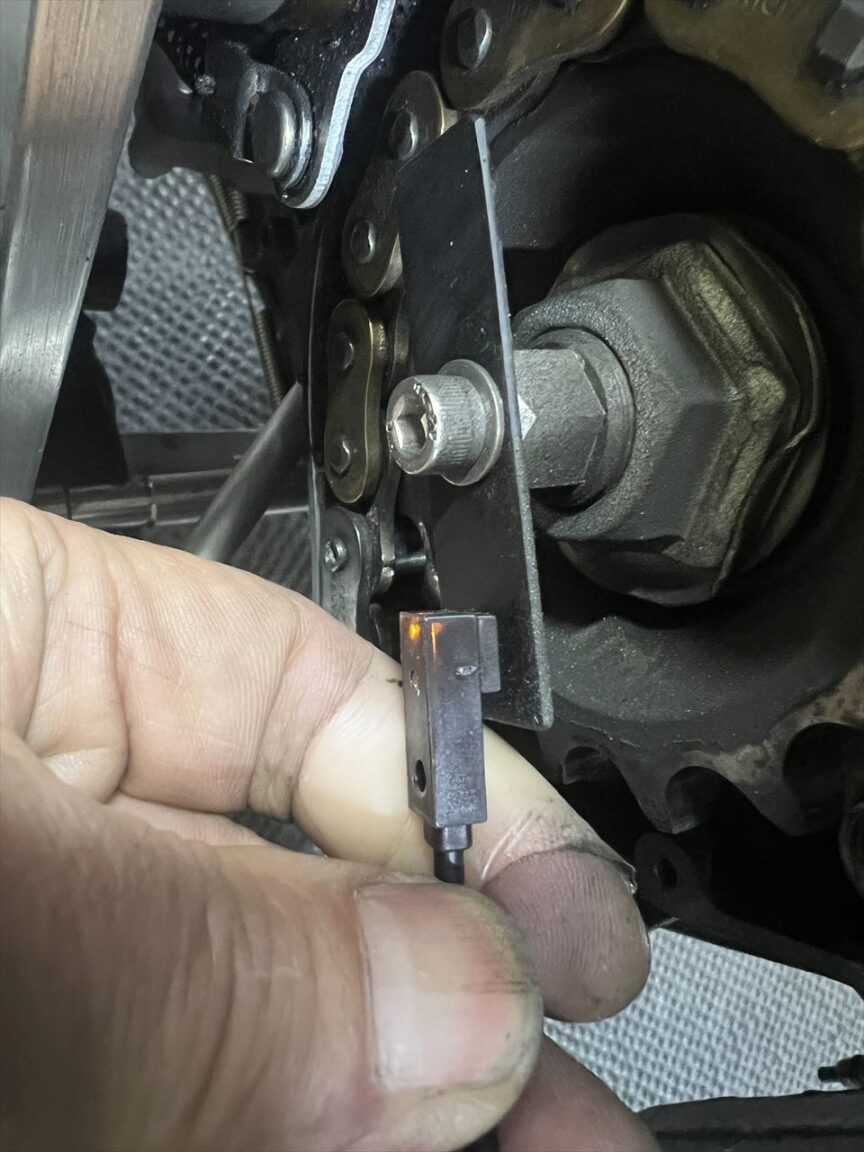

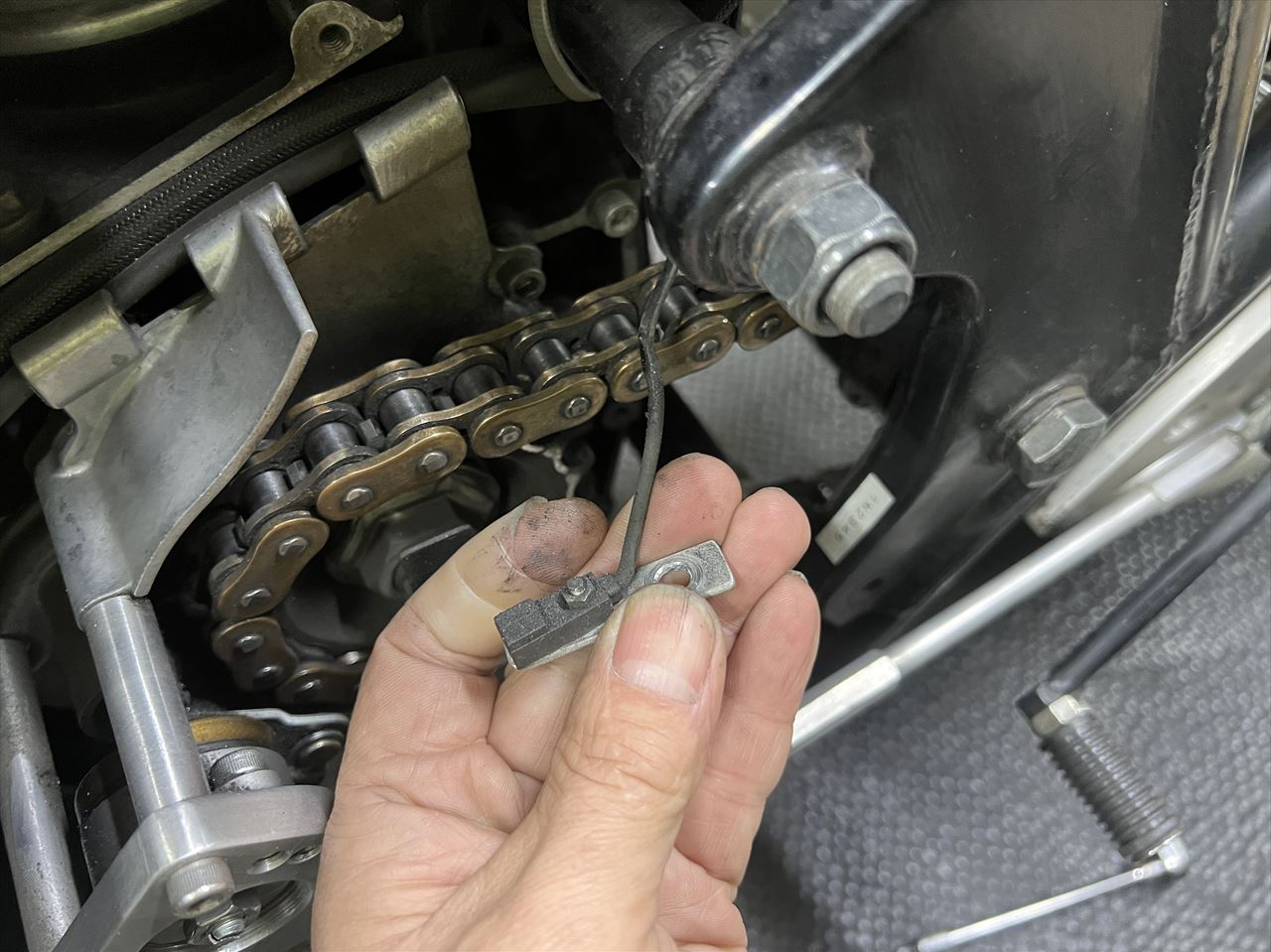

センサーを外して点検します。外傷はないようです。掃除しても改善せず。

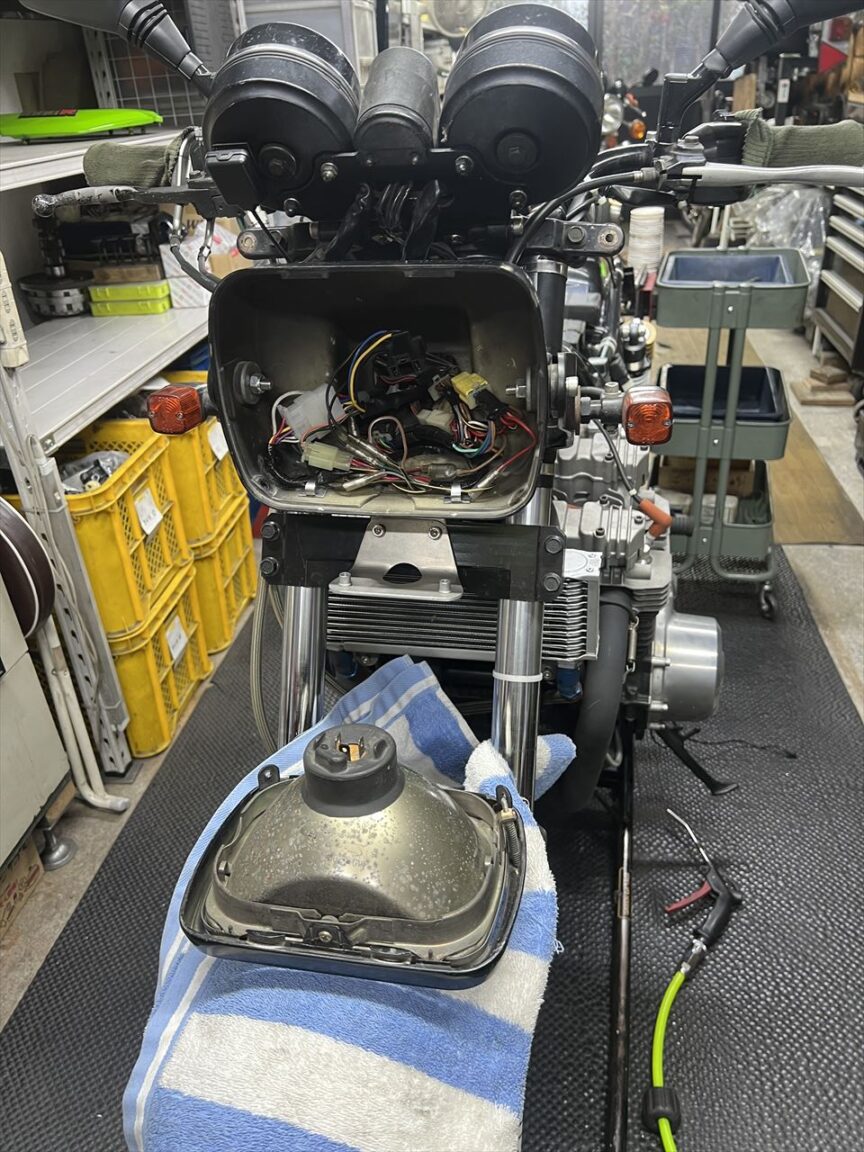

センサーを交換してみます。配線の先はオドメーターとメインハーネスに繋がっています。

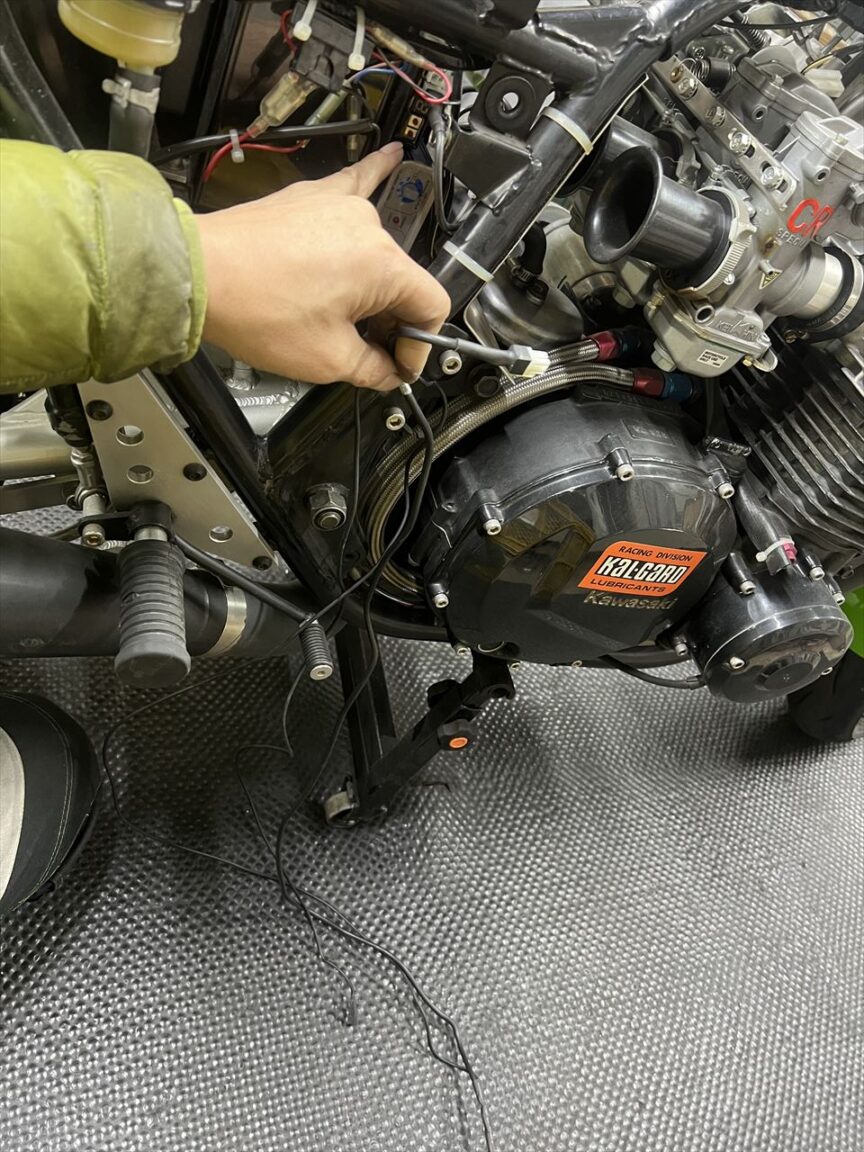

センサーハーネスを取り外します。

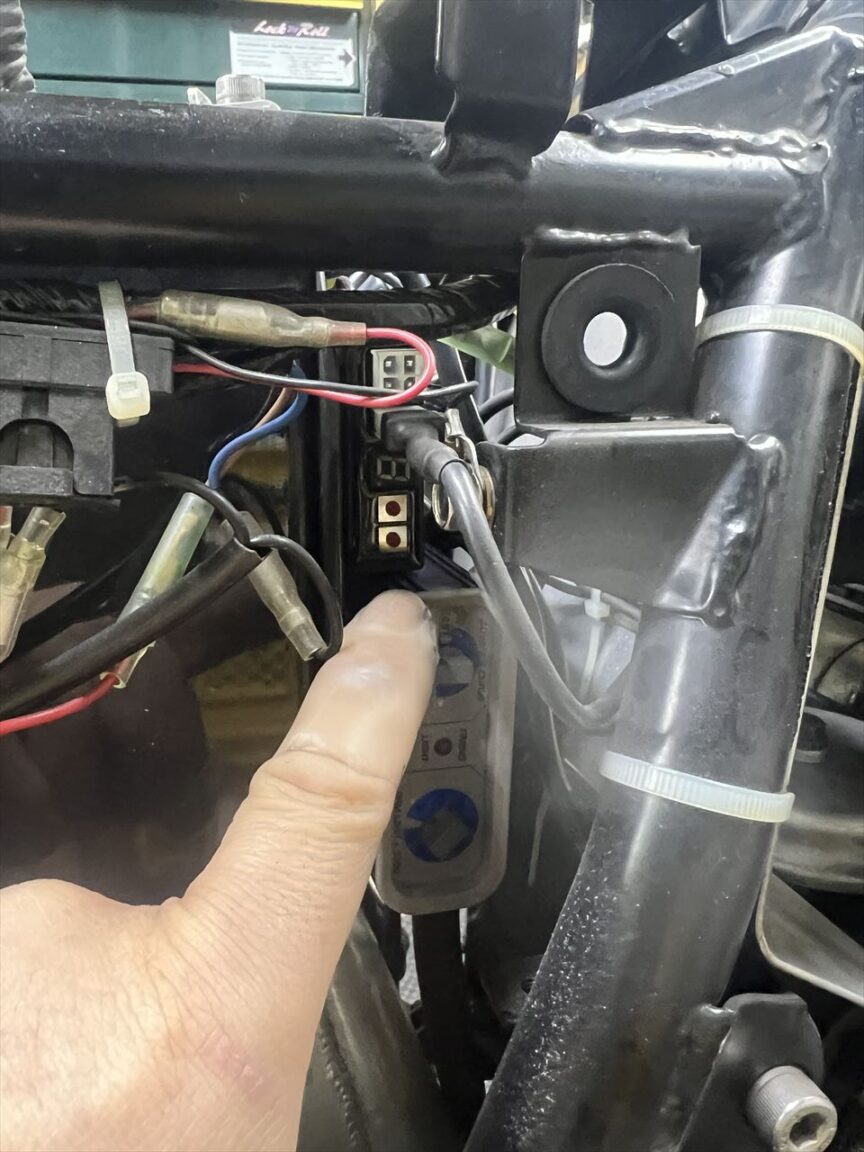

こちらの車両の場合、ユニットはバッテリーケース前のココに付いています。

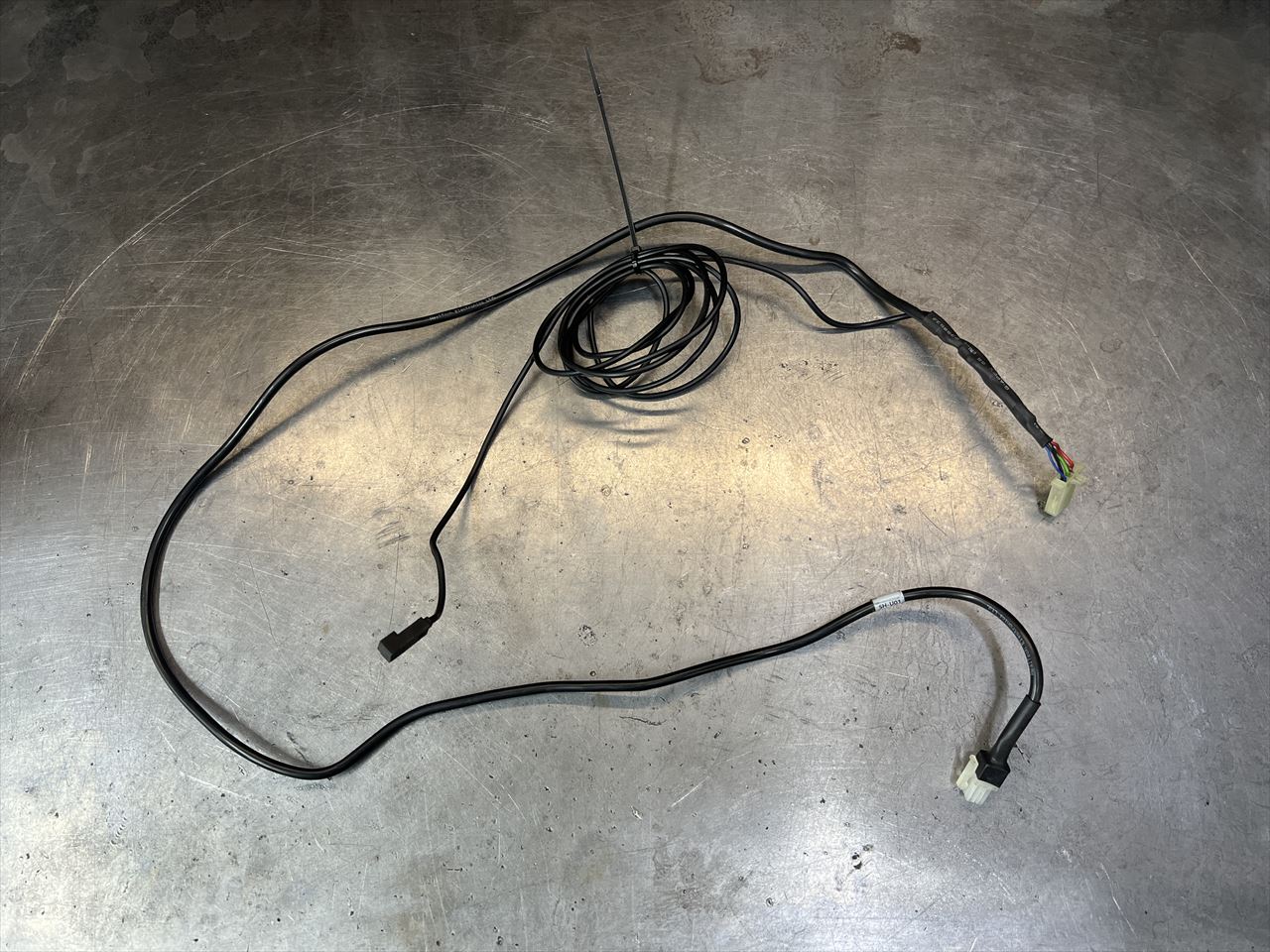

外したセンサーハーネスがこちら。これは初期の作品なので、回路のメインハーネスとセンサーハーネスが一体構造です。

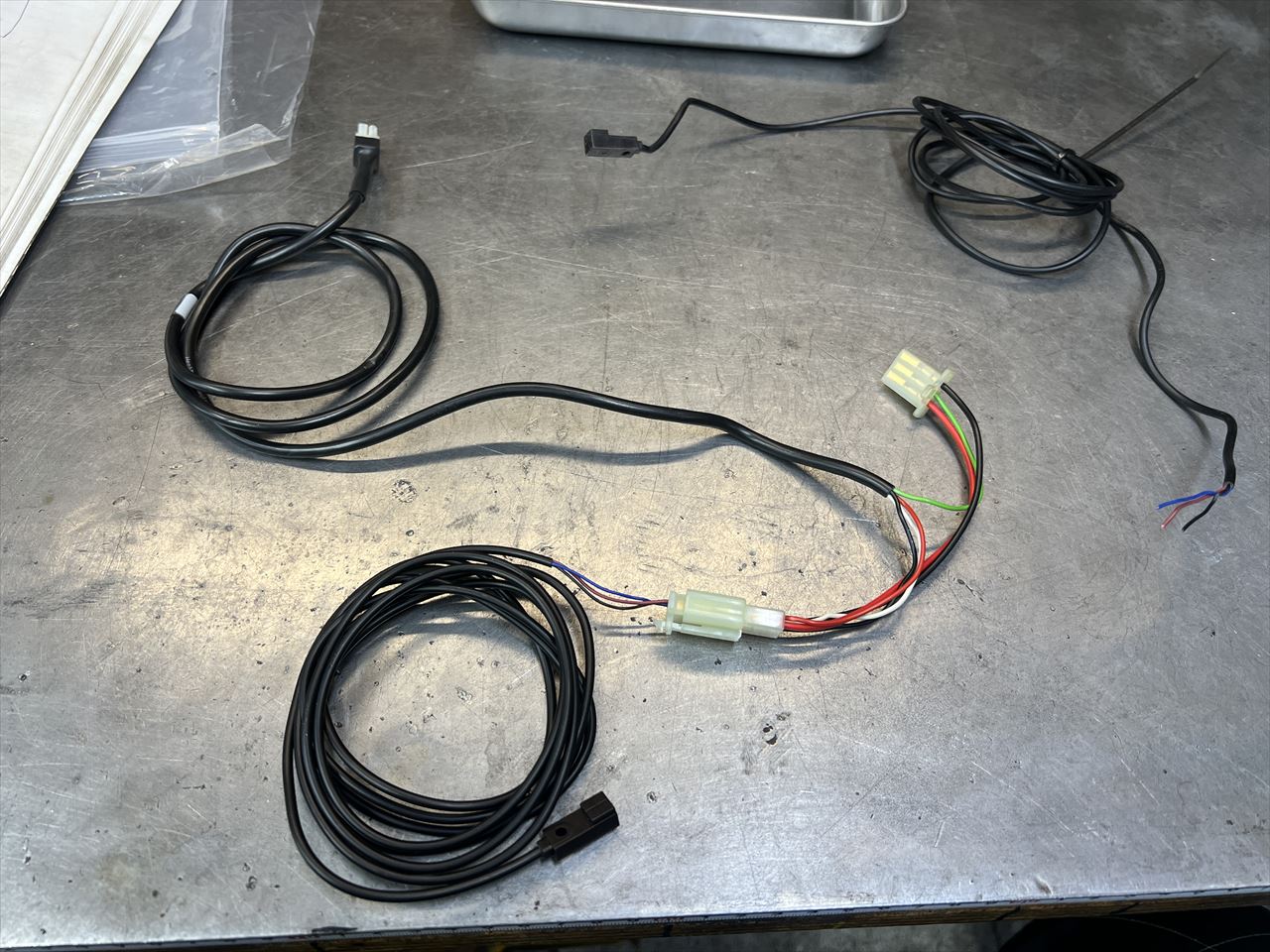

現在はセンサーハーネスを独立させて交換し易く改良しているので、こちらも新しいセンサーを使ってバージョンアップしておきます。
配線を仮付けしテストします。今度は正しく反応するようになりました。

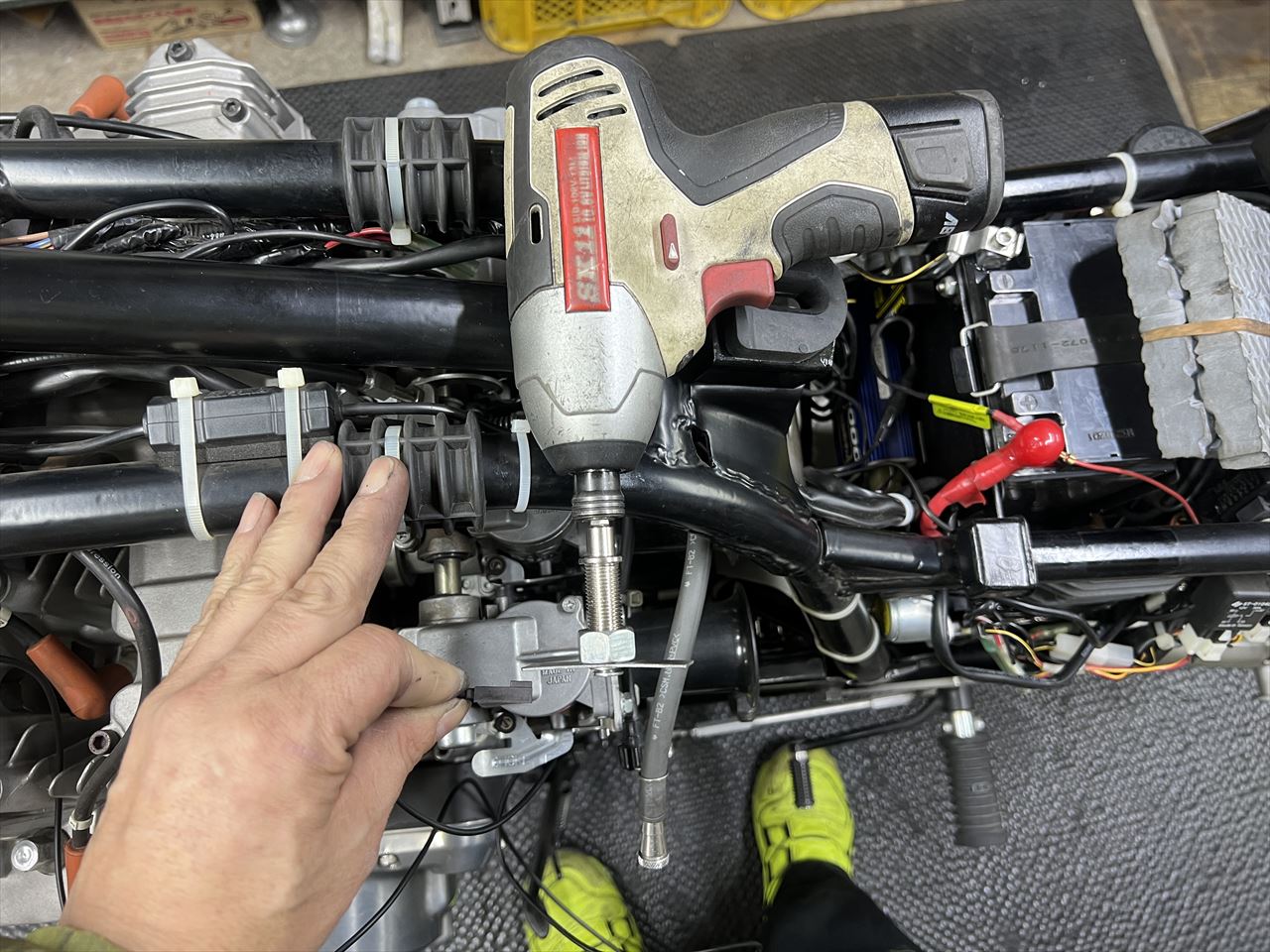

電動ドリルでトリガーを回転させ、疑似信号を発生させてみます。メーターは動くようになりました。

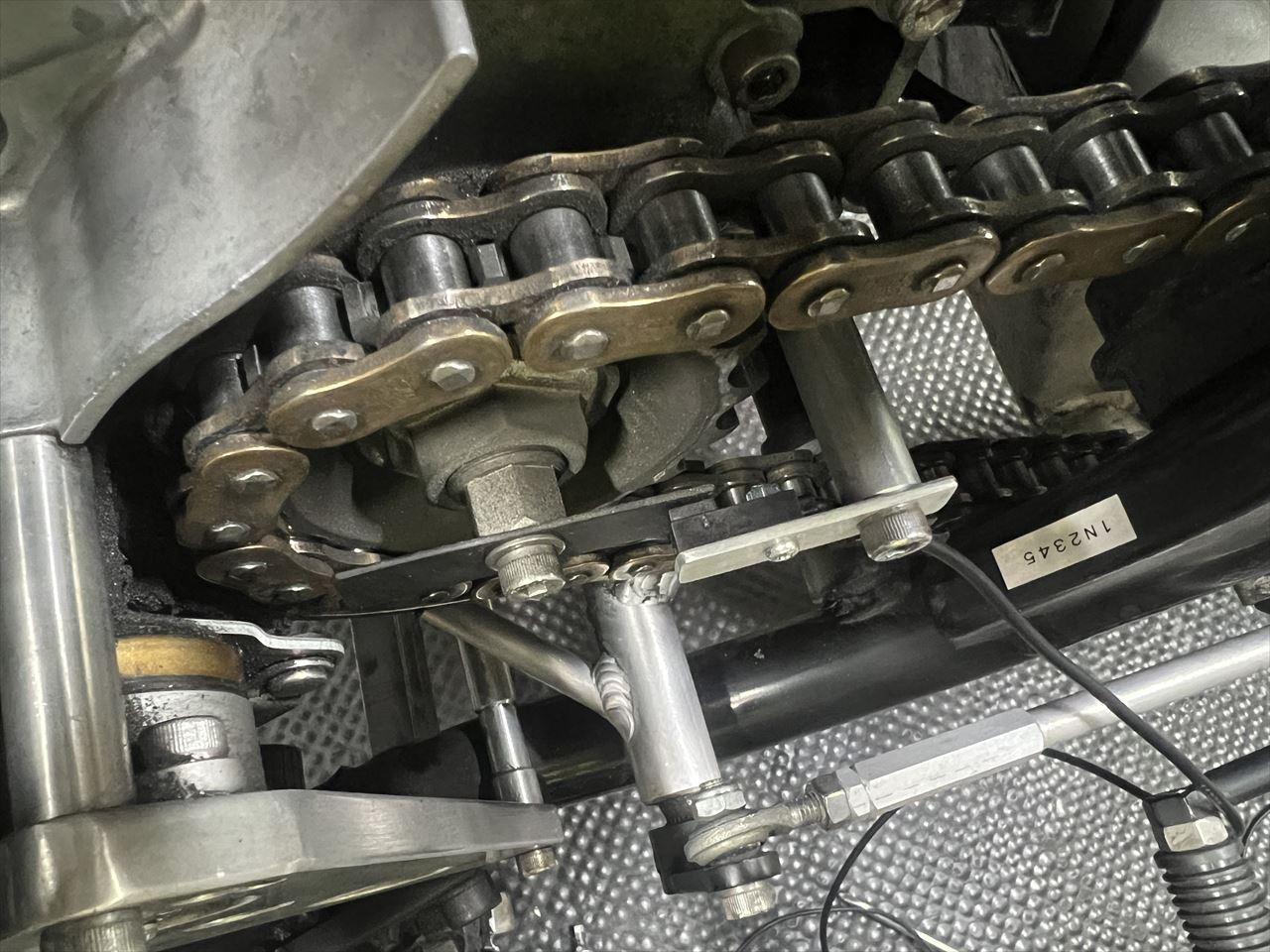

センサーを復元します。
テスト走行します。スピードメーターは正常になりました。

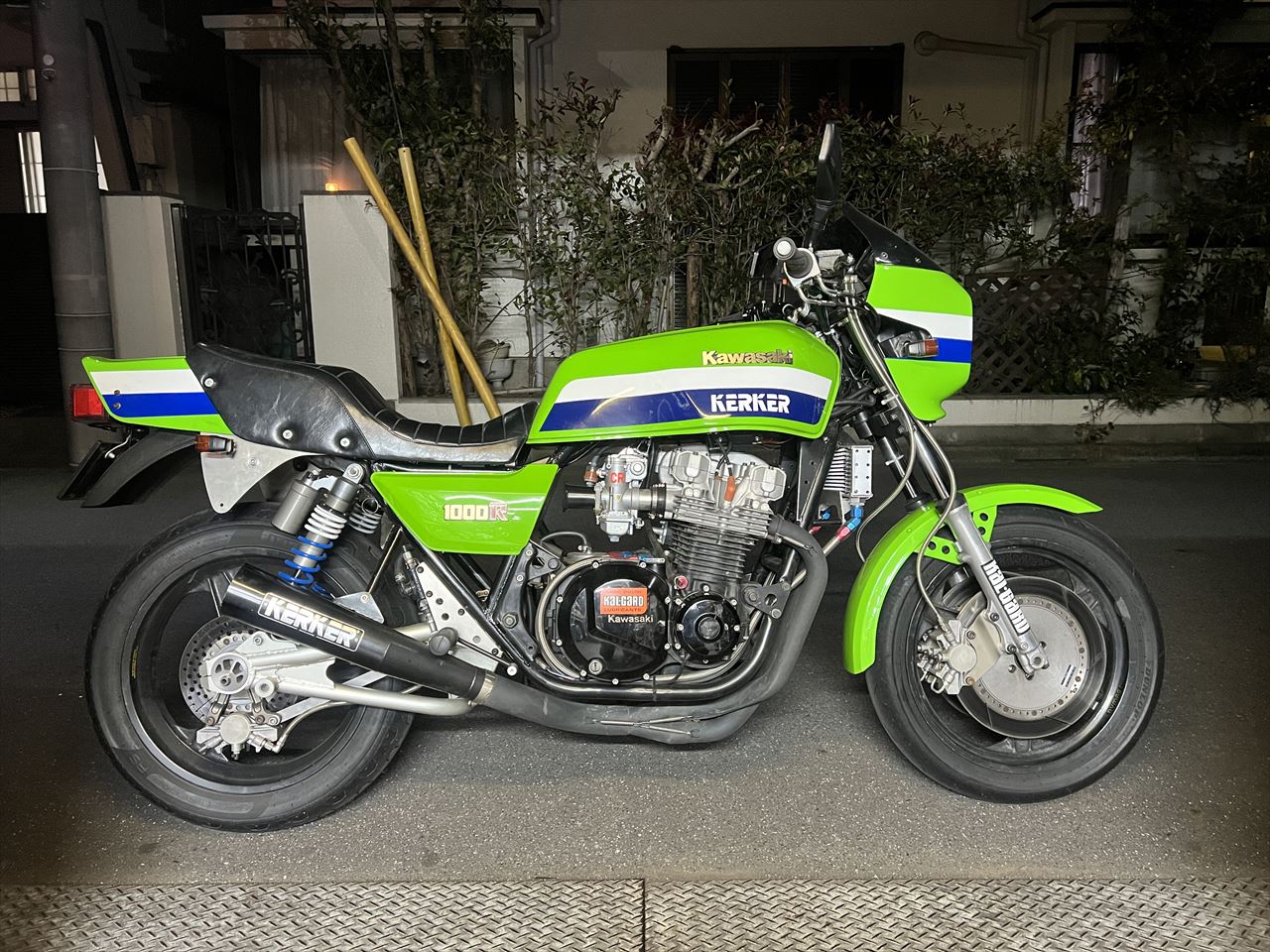

こちらのデモ車、販売中です。
