ノーマルジェネレーターから薄型ジェネレーターに交換します。

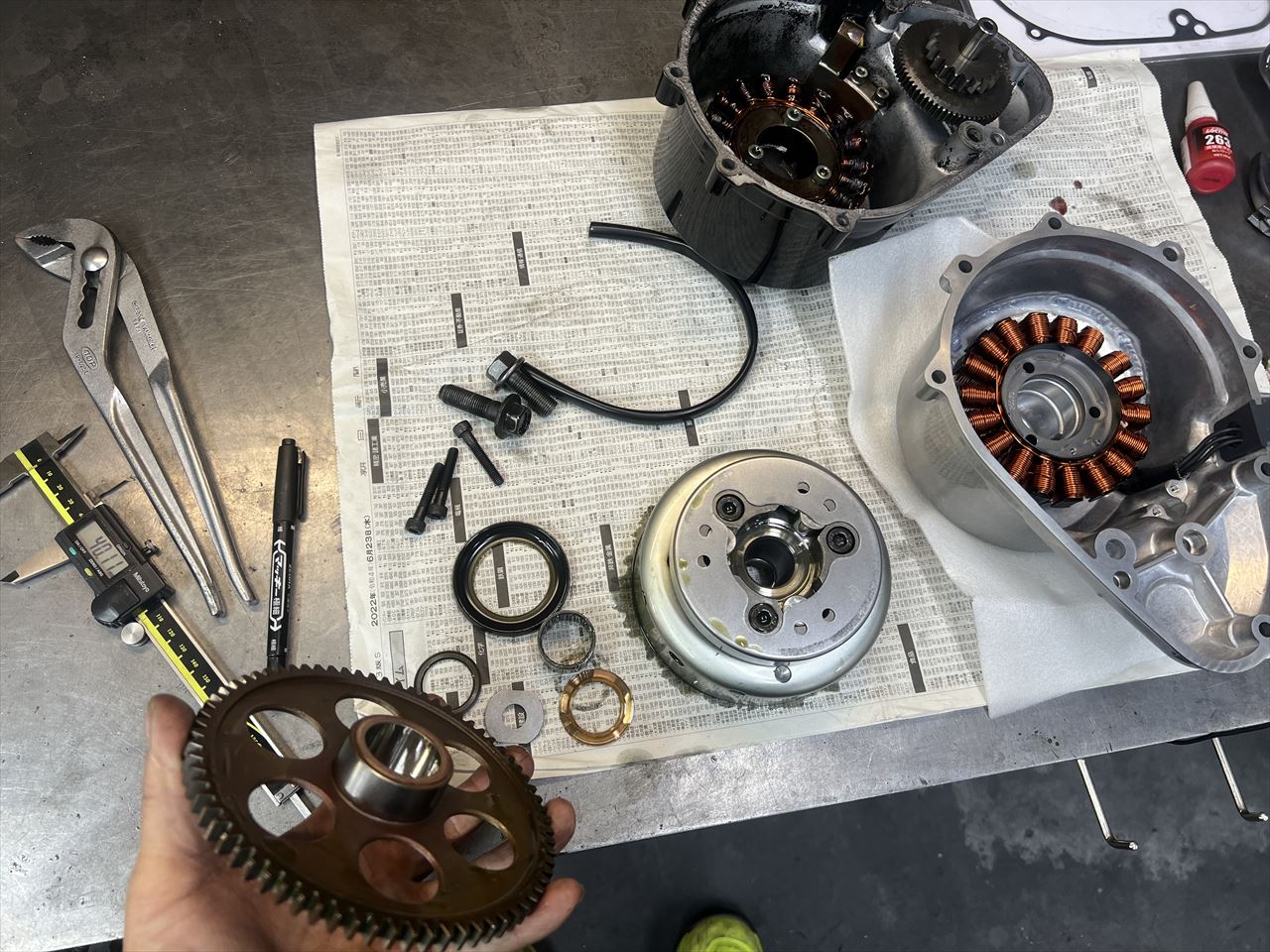

今回使う薄型ジェネレーターキットの構成部品はこんな感じ。

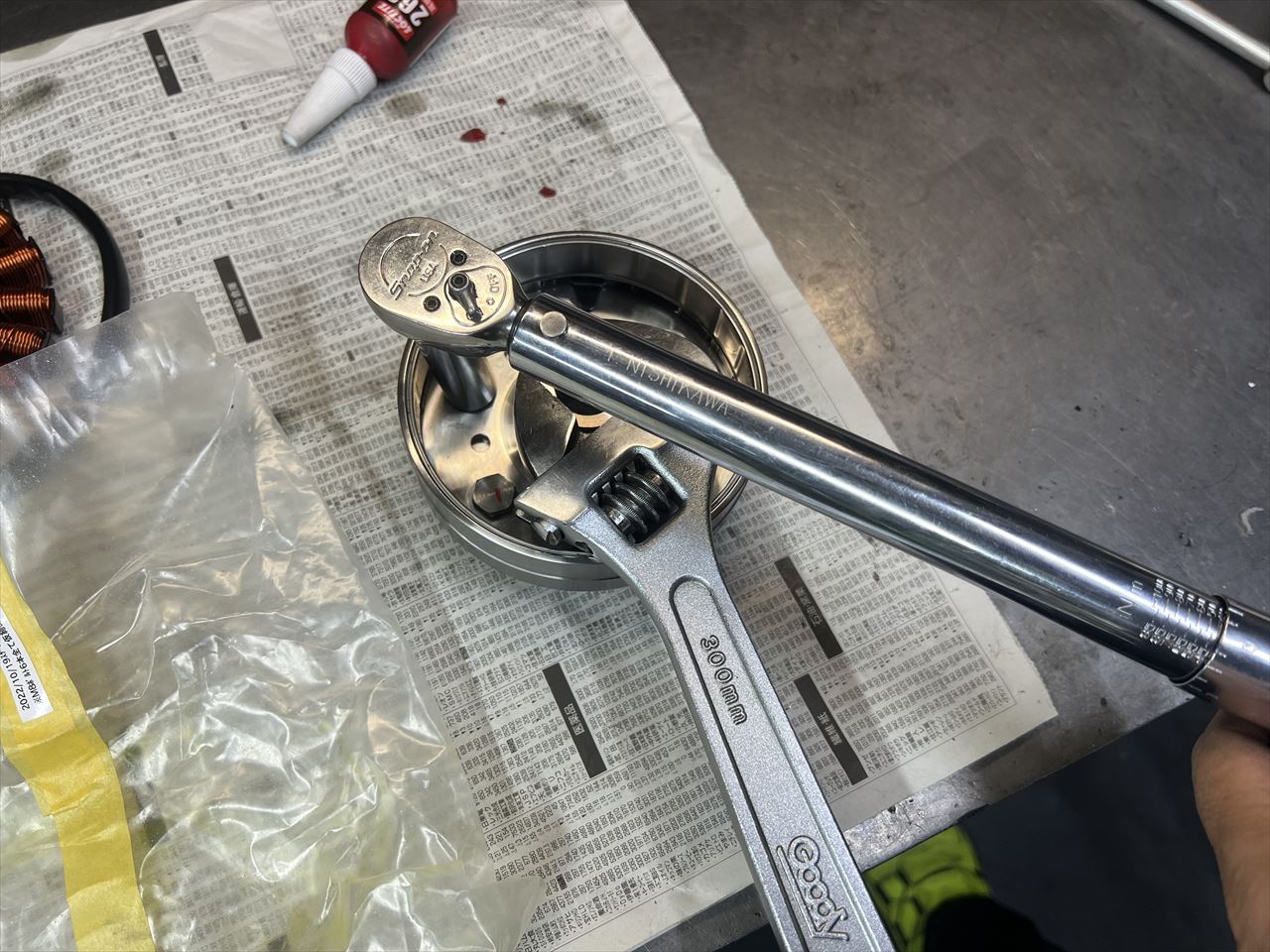

キットの部品は仮組なので、改めてボルトを規定トルクで締めます。緩みやすいところはロックタイトを併用します。

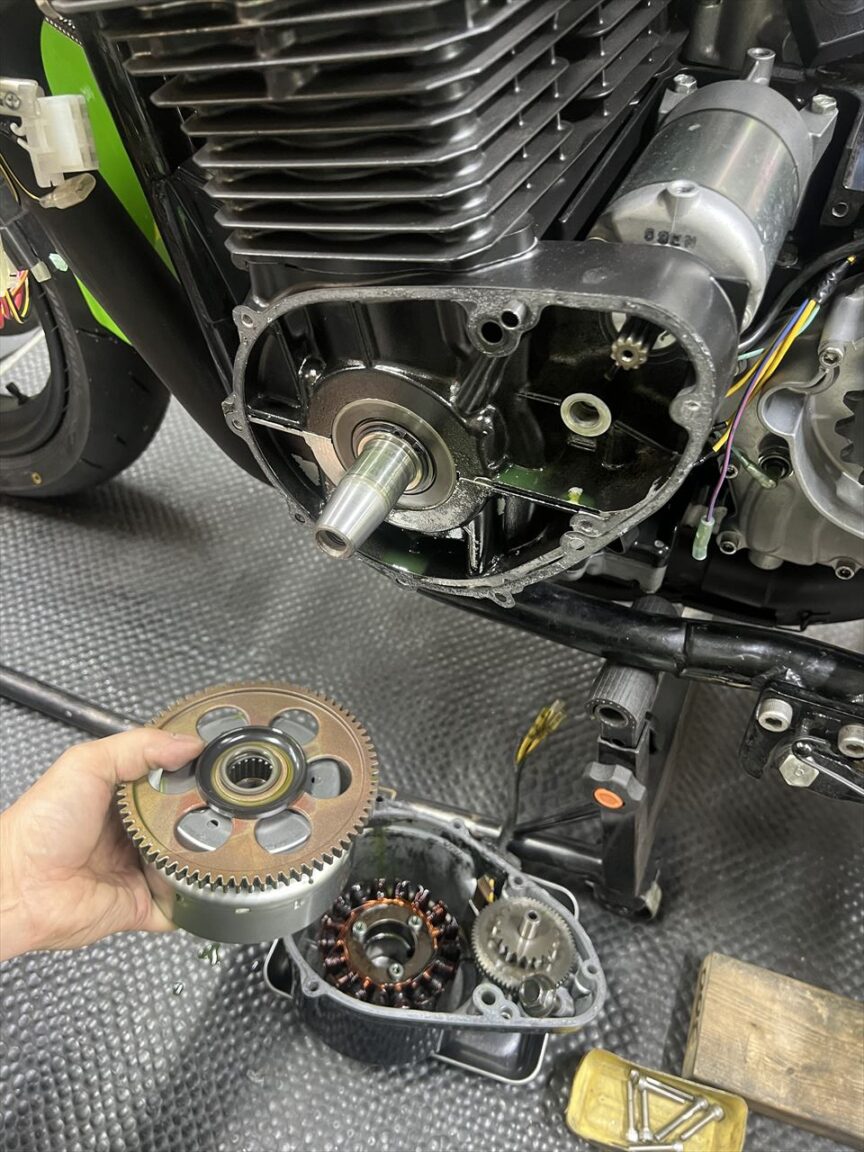

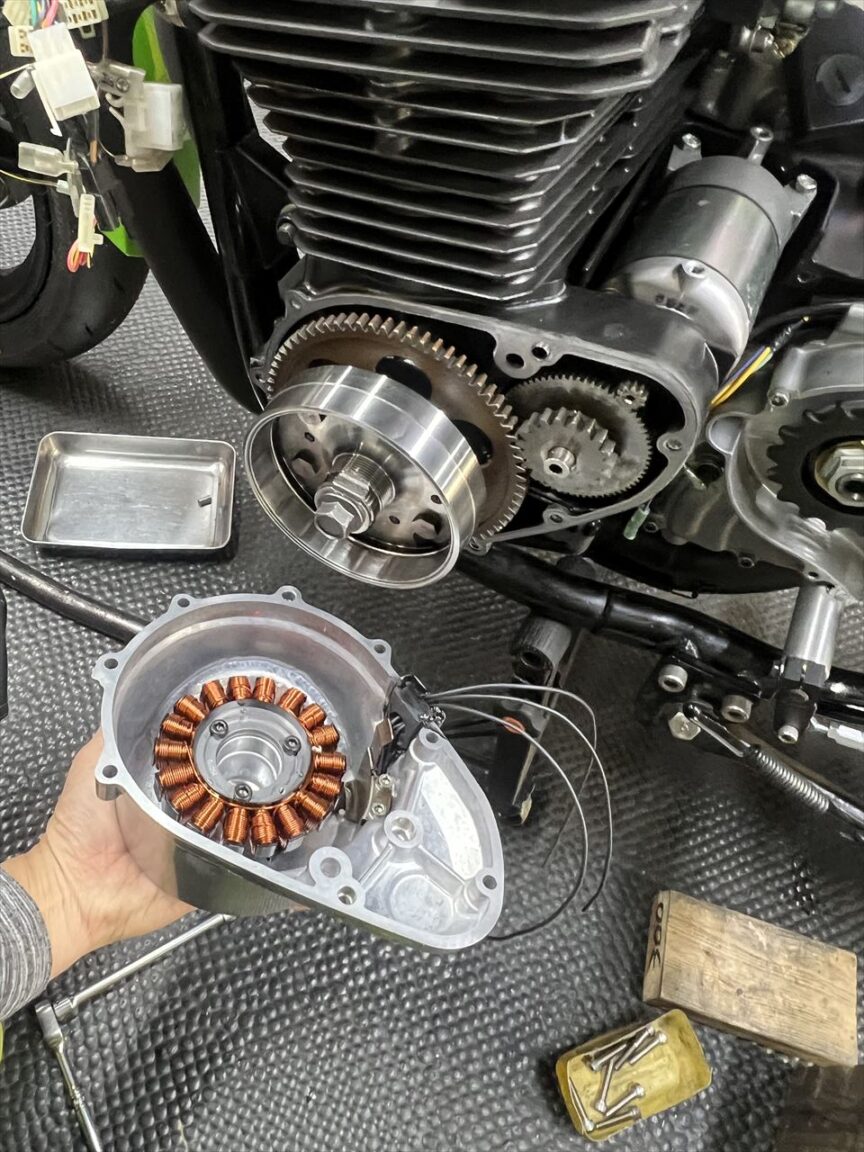

既存のジェネレーターを外します。クランクのテーパーはきれいですね。
スターターギヤはノーマルを使います。既存のギヤは圧痕も無く程度がいいので継続使用します。

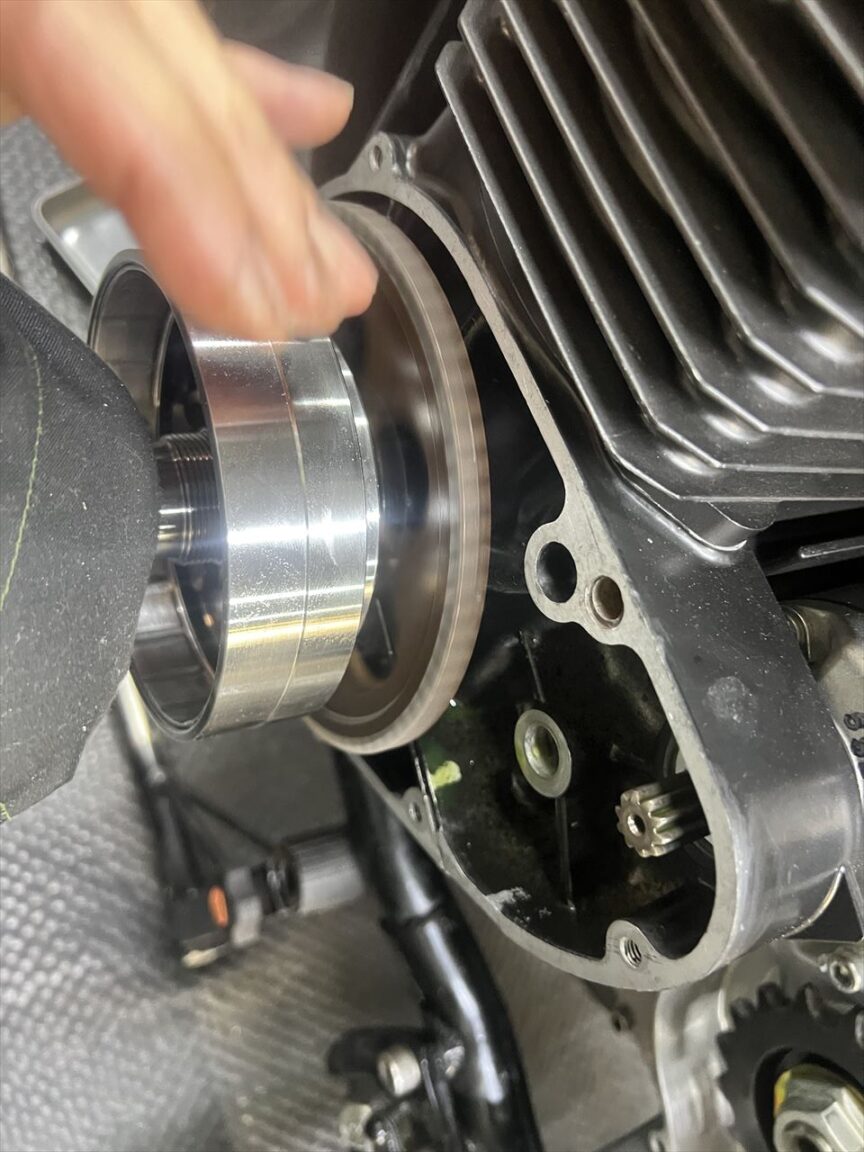

薄型ジェネレーターのローターASSYをクランクに仮組し、スターターギヤにフリクションがあるかどうか確認します。手で回して空回りが続くようなら、ダンパーを厚いものに交換します。

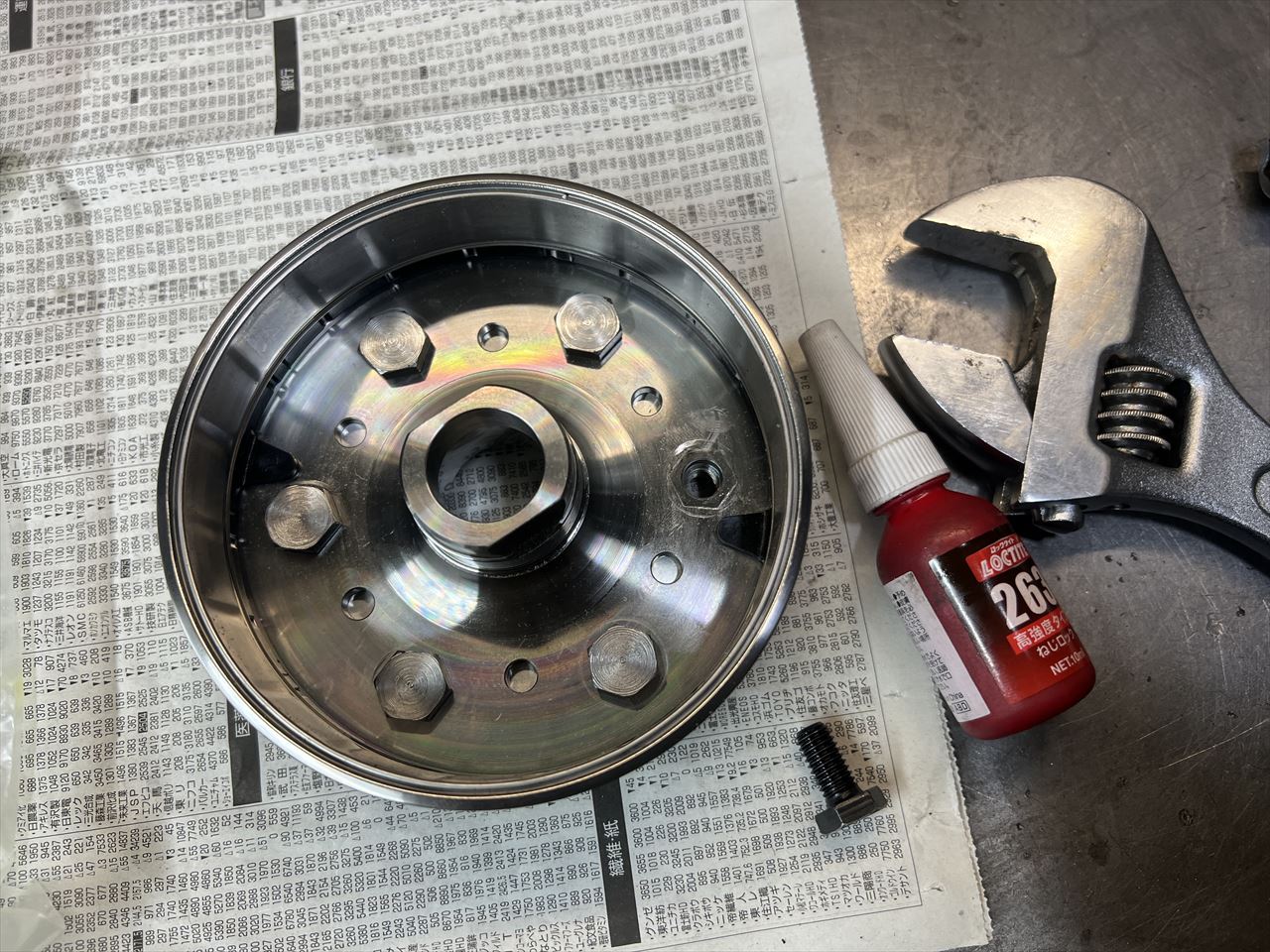

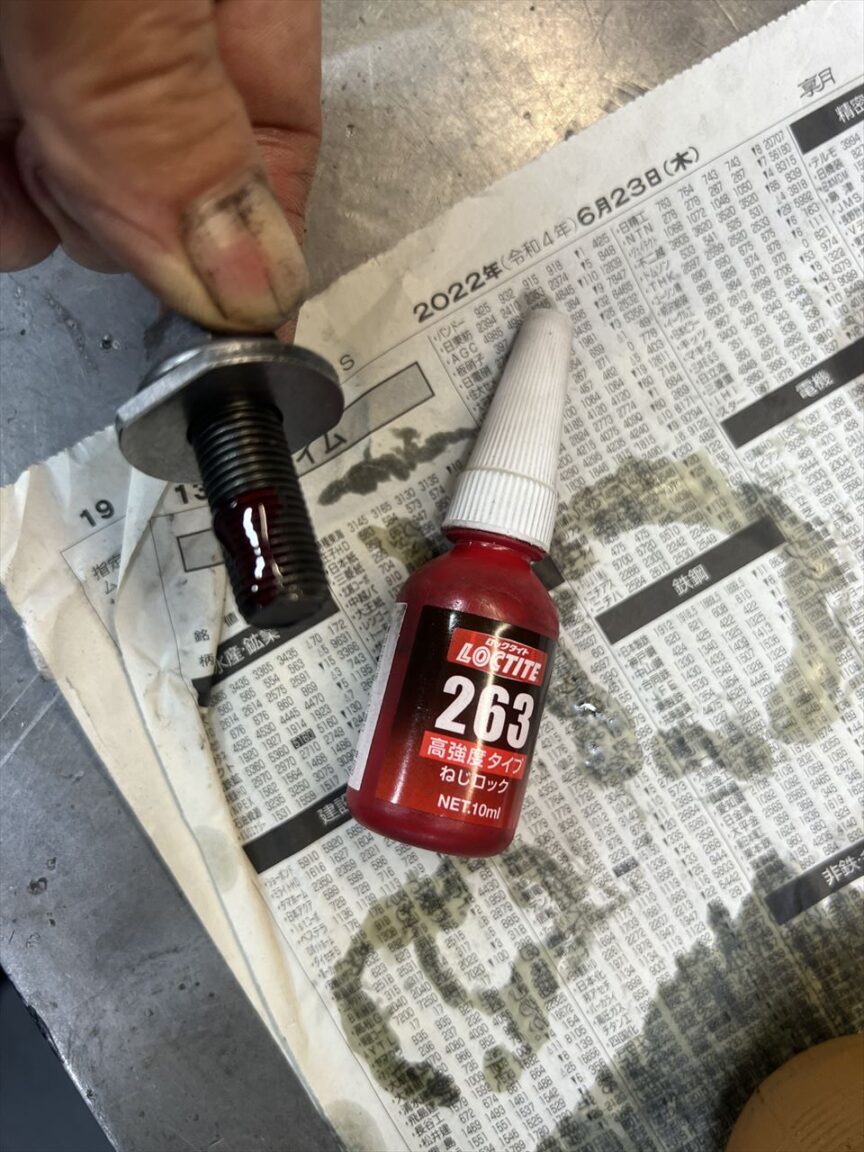

ローターの取付ボルトにもロックタイトを塗布します。

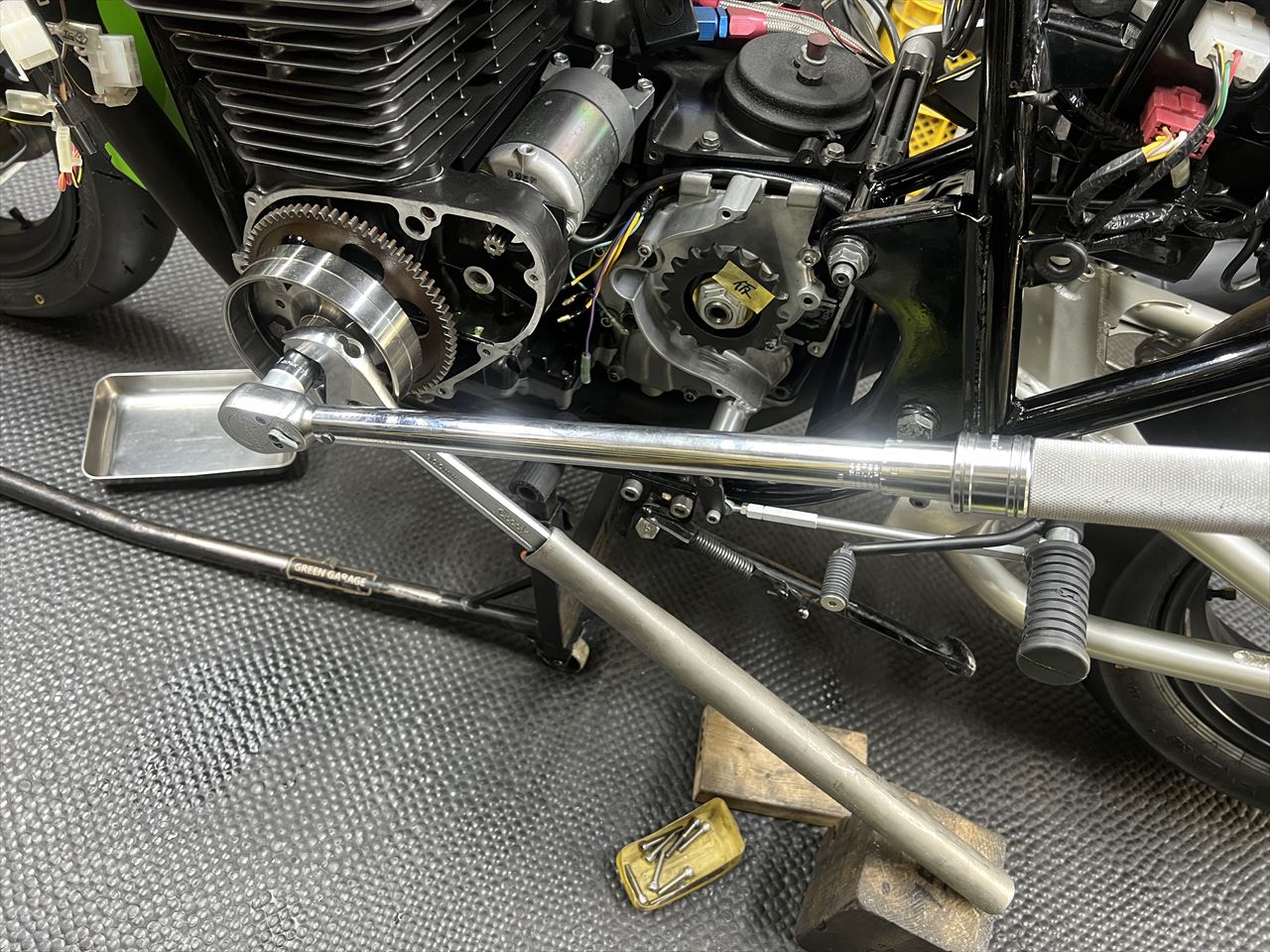

締め付けは規定トルクでしっかりと。
準備したカットカバーを取り付けます。

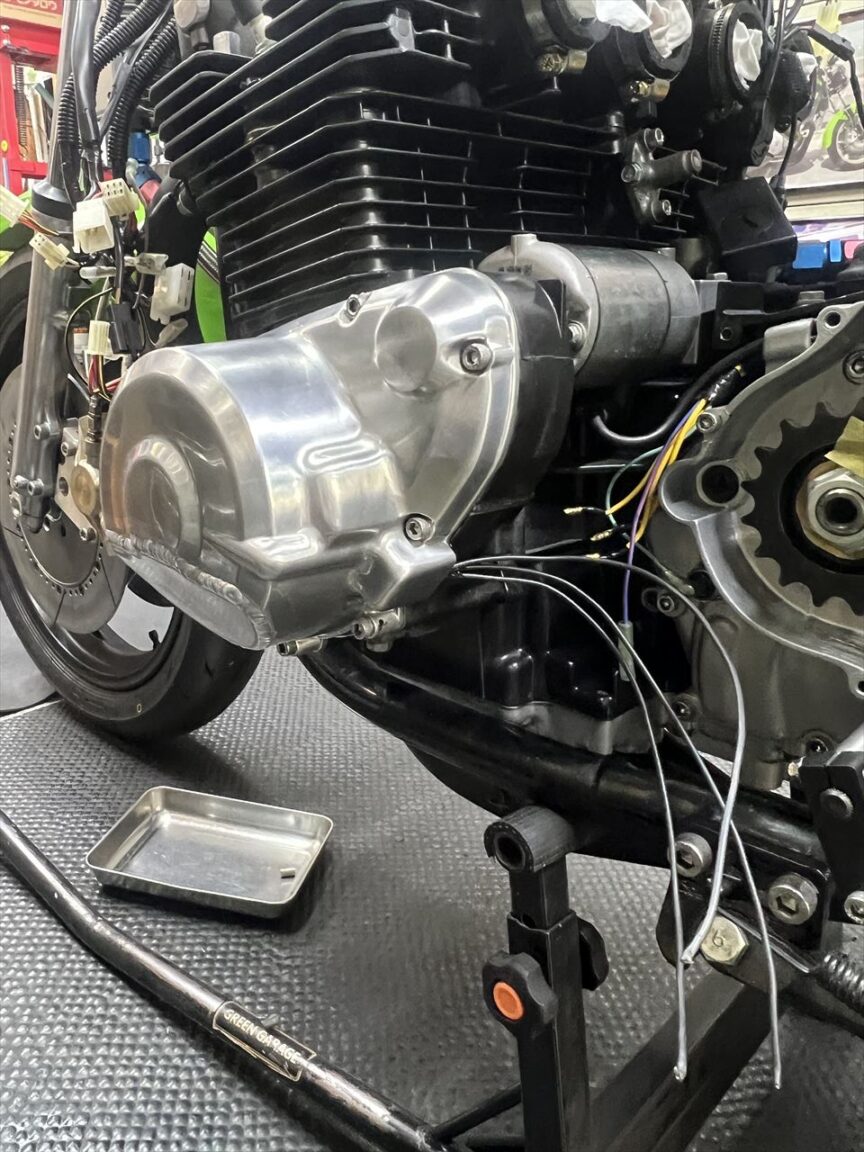

薄型ジェネレーター取り付け完了です。

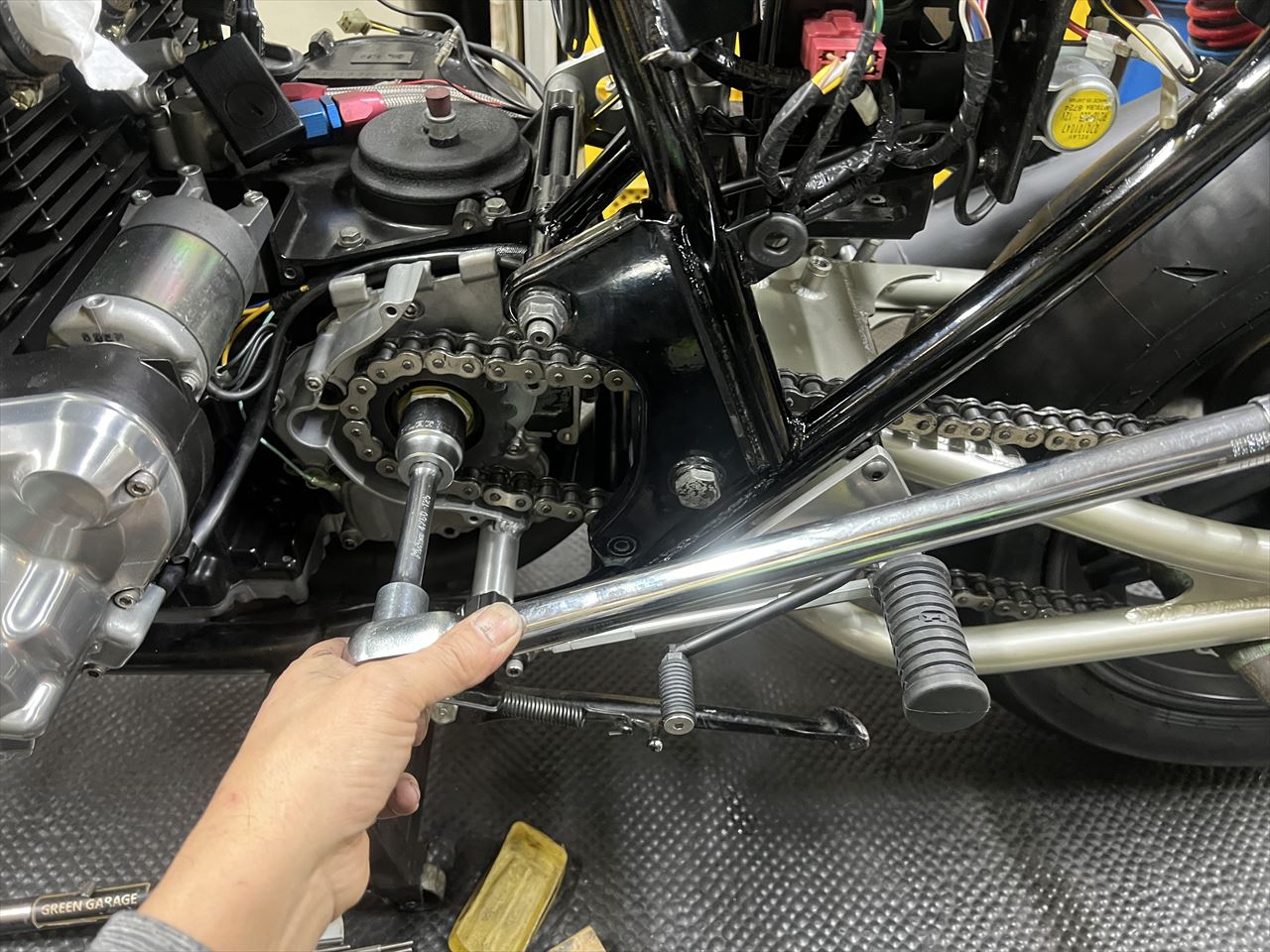

ドライブチェーンを取り付け、フロントスプロケのナットを締め付けます。

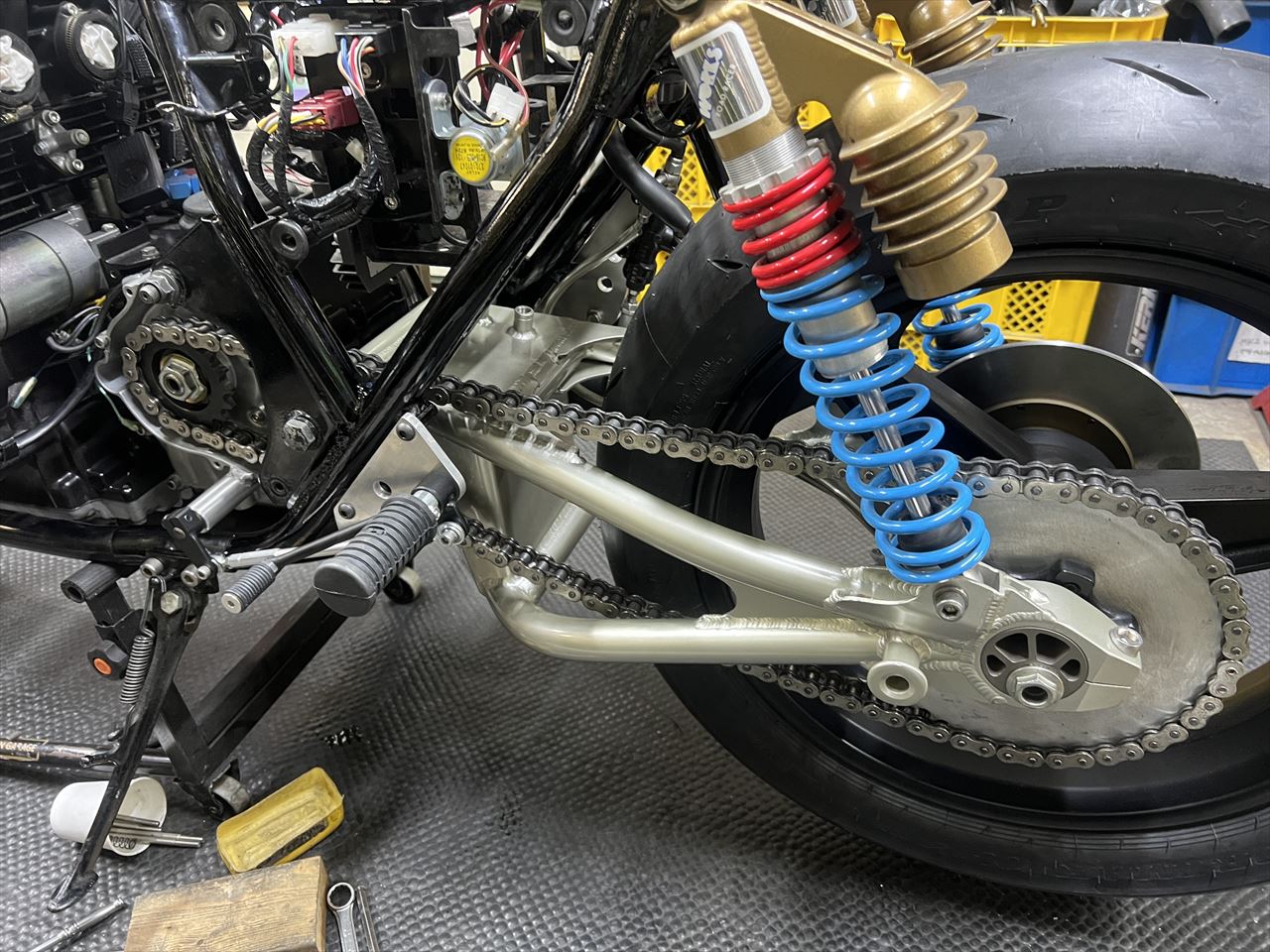

チェーンの張りを調整します。

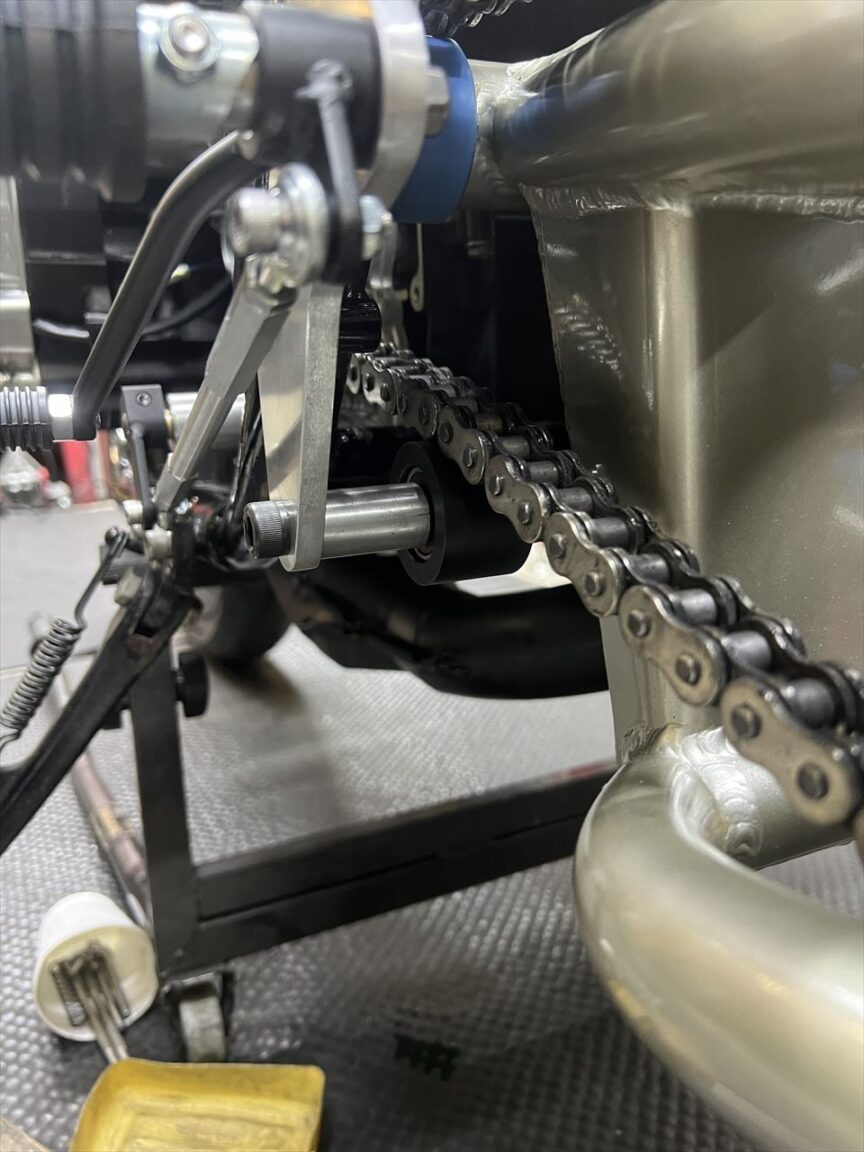

チェーンガイドローラーを取り付けます。

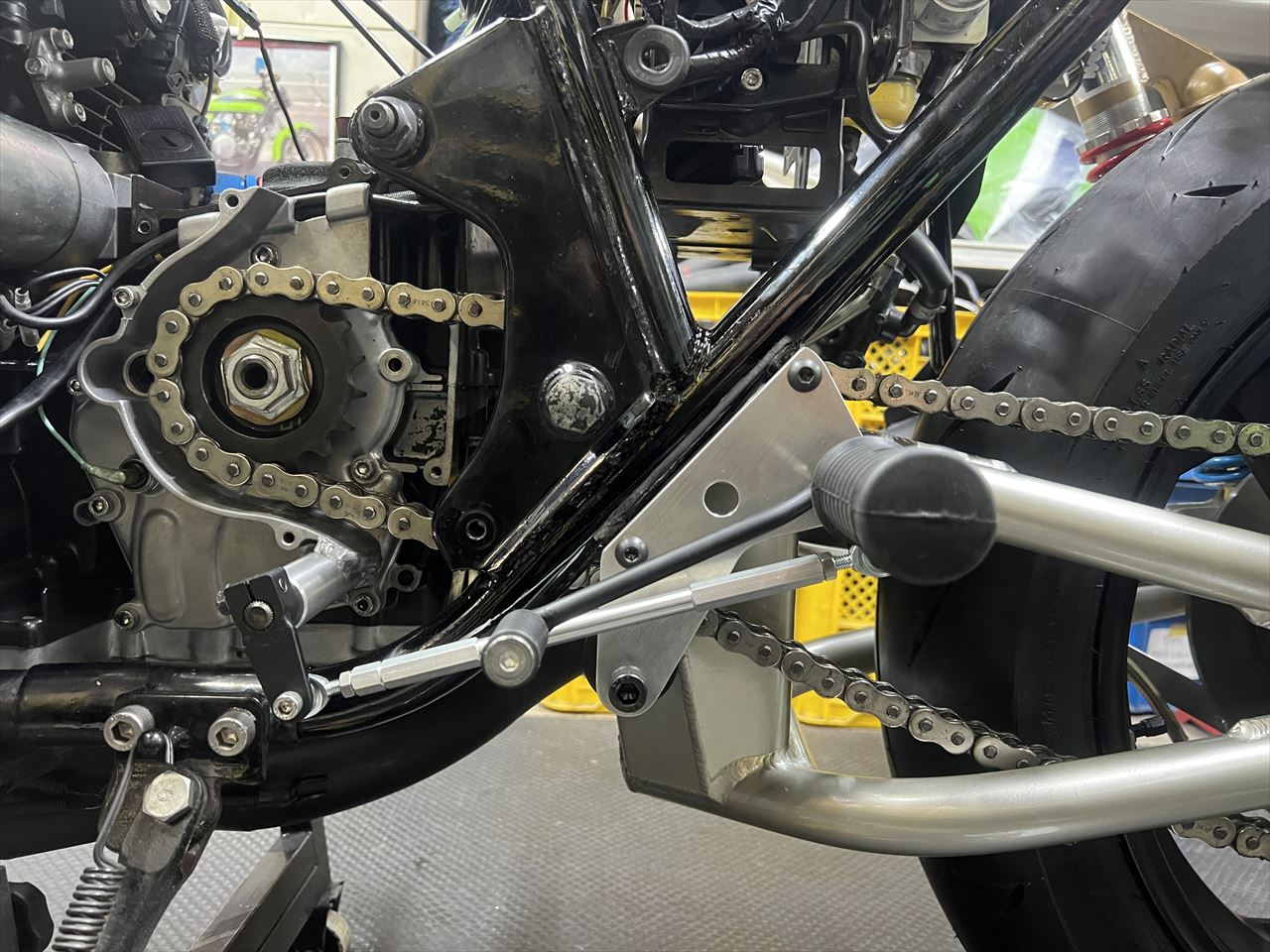

ローラーはこんな感じ。

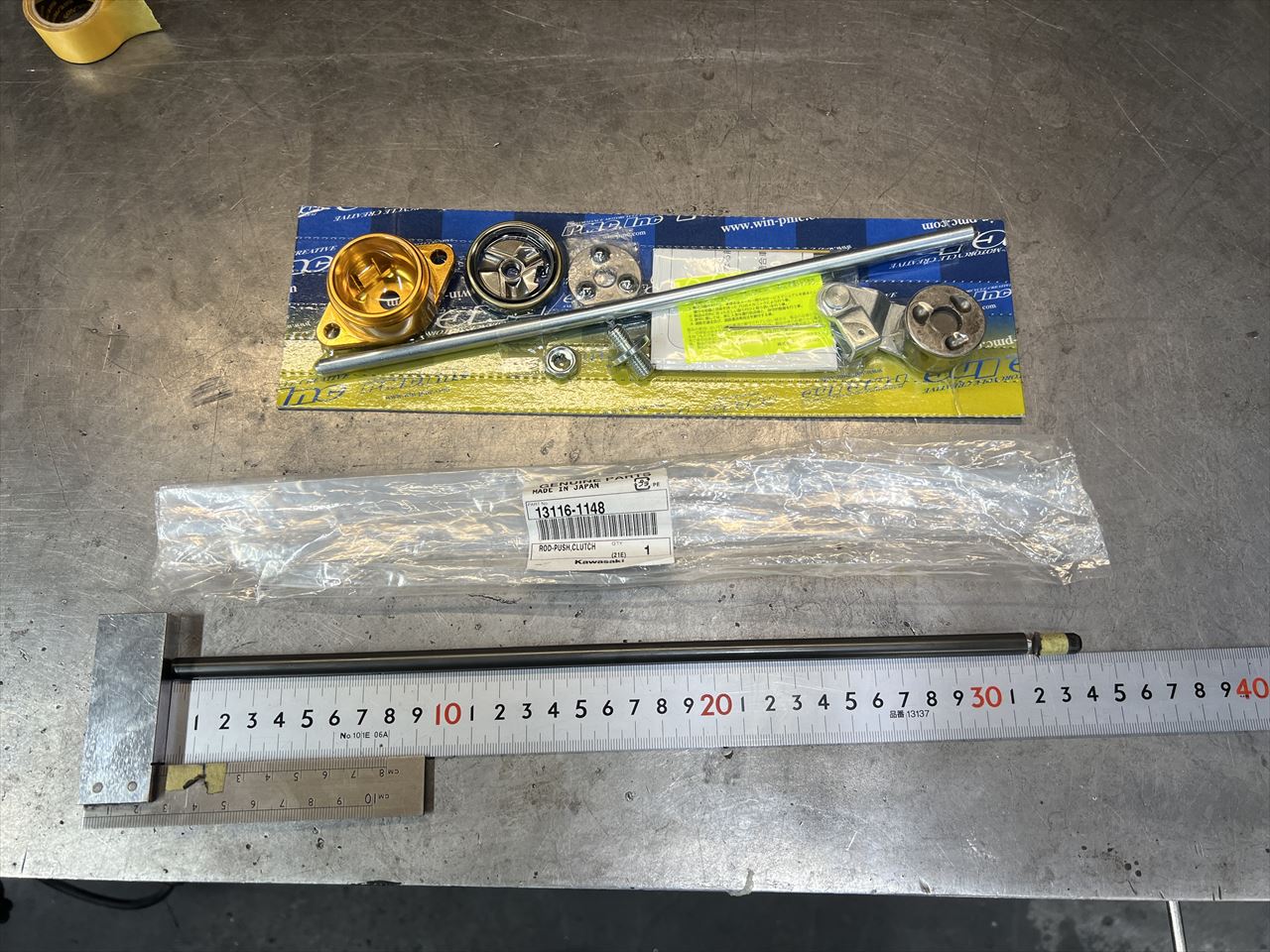

続いてワークスクラッチレリーズを取り付けます。PMC製のイージークラッチキットの一部と、ポリスのクラッチプッシュロッドを短く加工したものを使います。

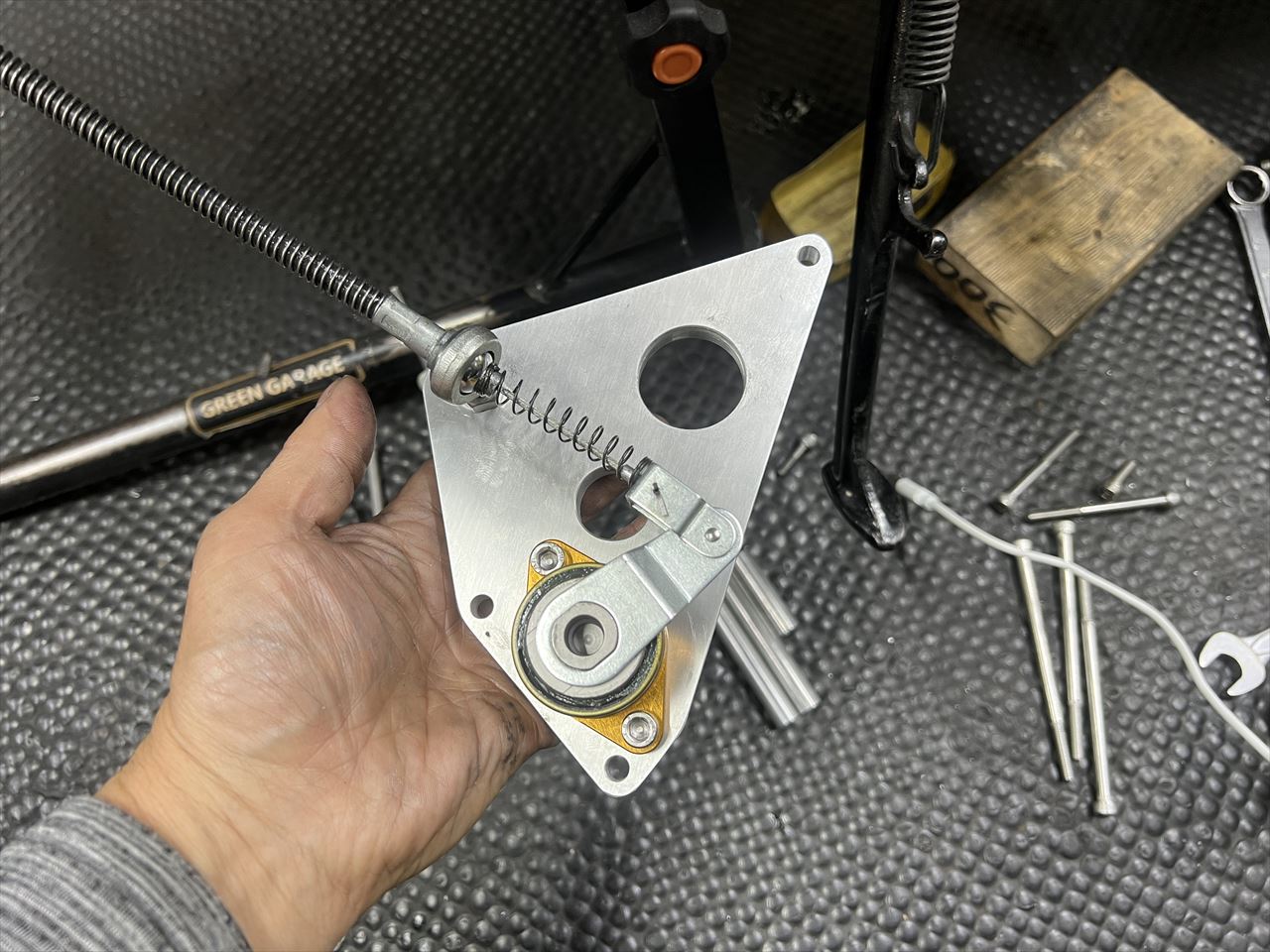

レリーズASSYをプレートに取り付けます。

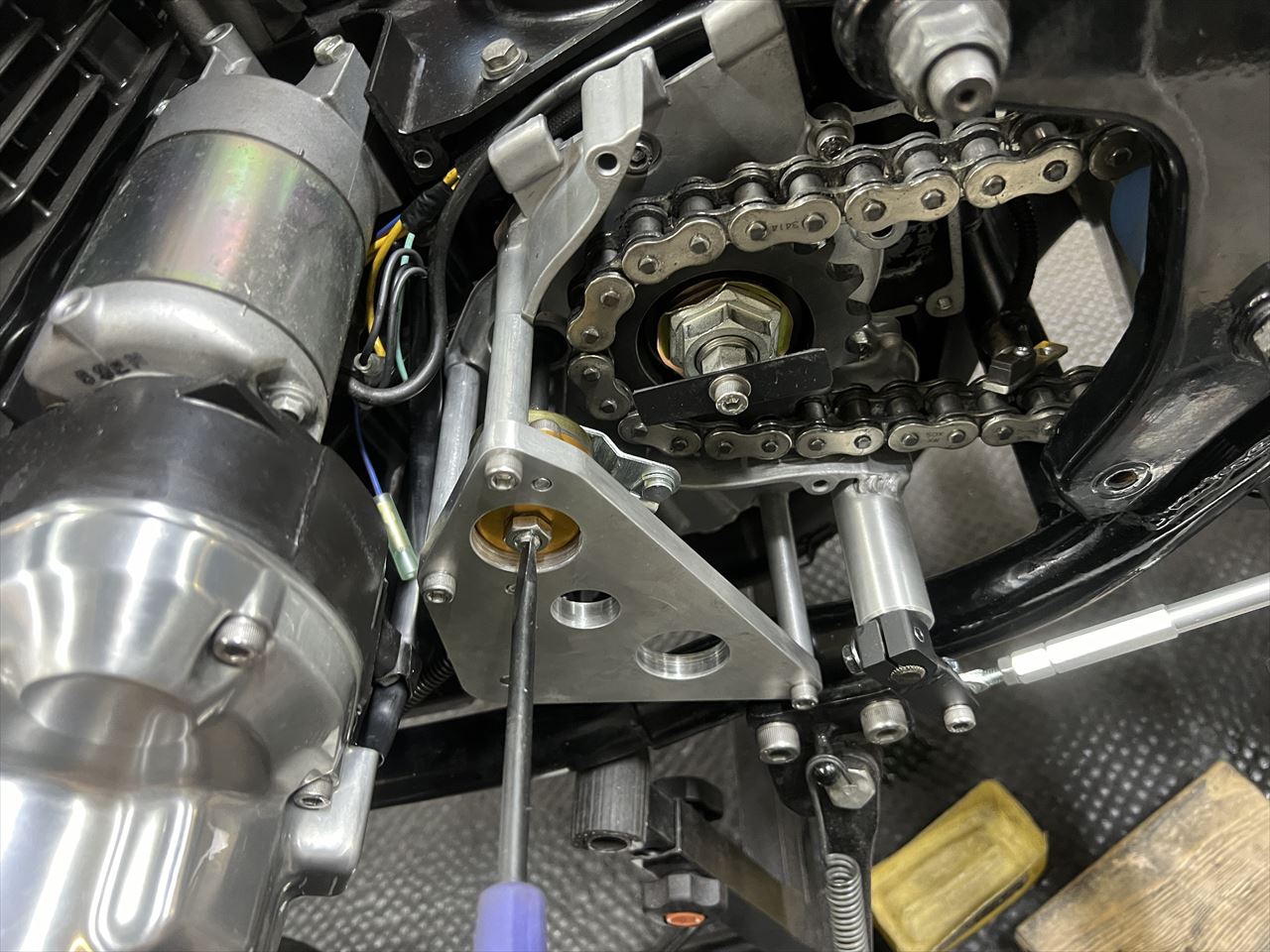

エンジンに取り付けます。取り付けたらプッシュロッドの遊びを調整します。

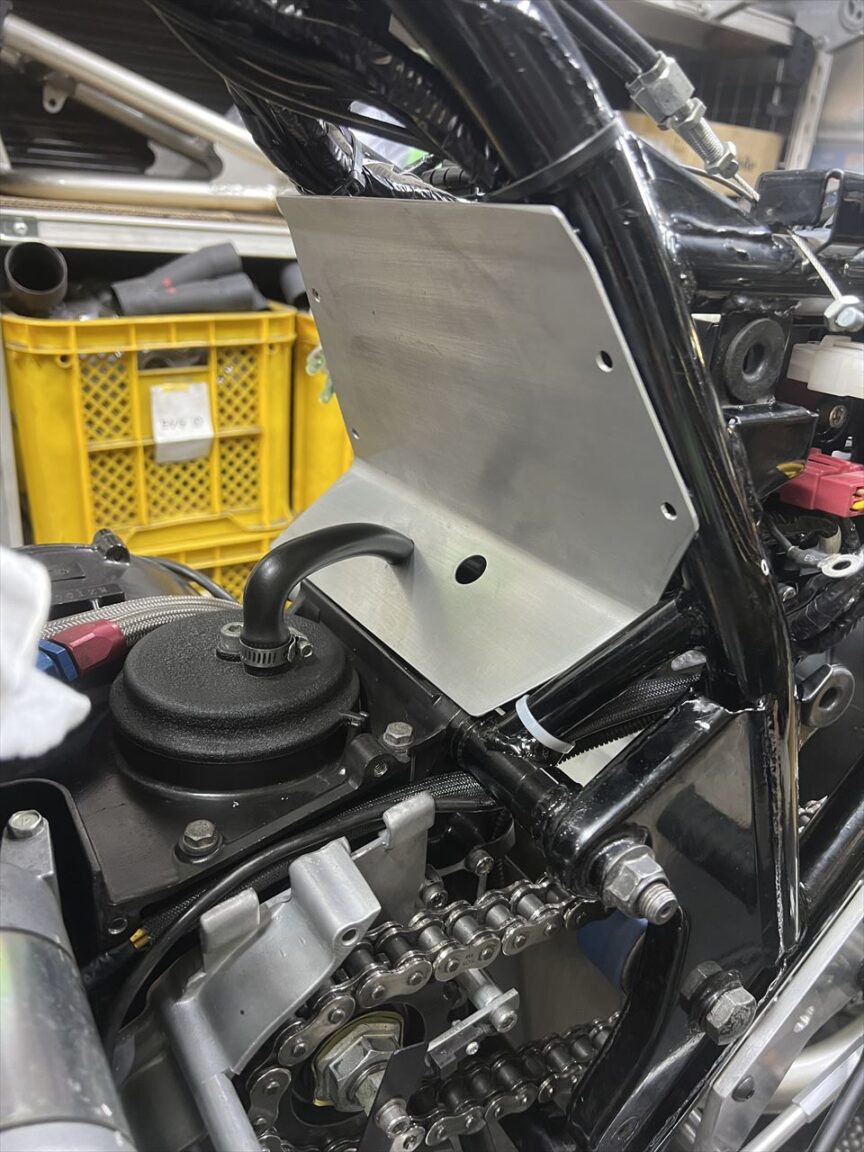

キャブ後方隔壁は、既存の物を逃げ加工して使います。

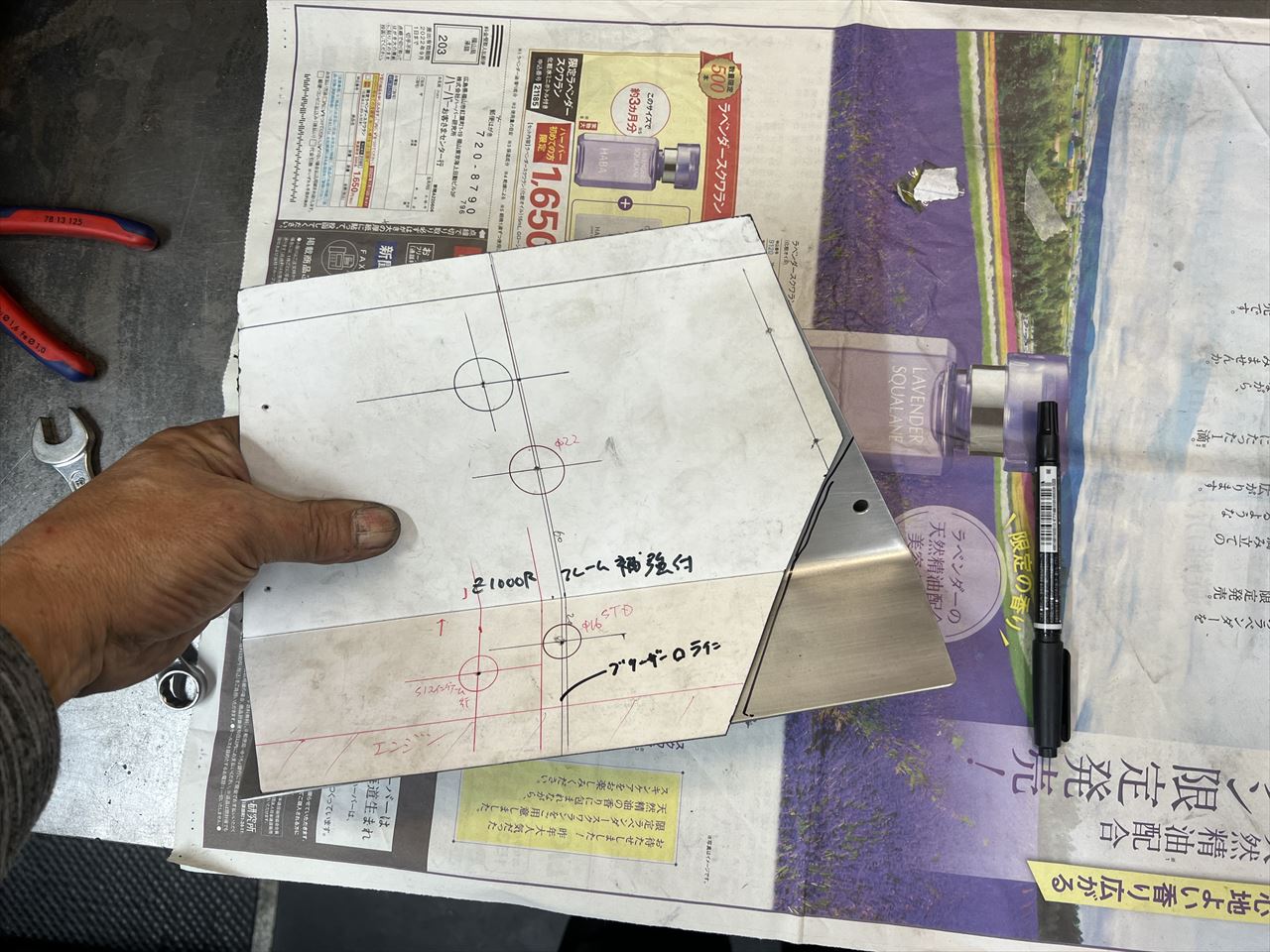

S1エンジンマウント補強の部分を逃げ加工しました。

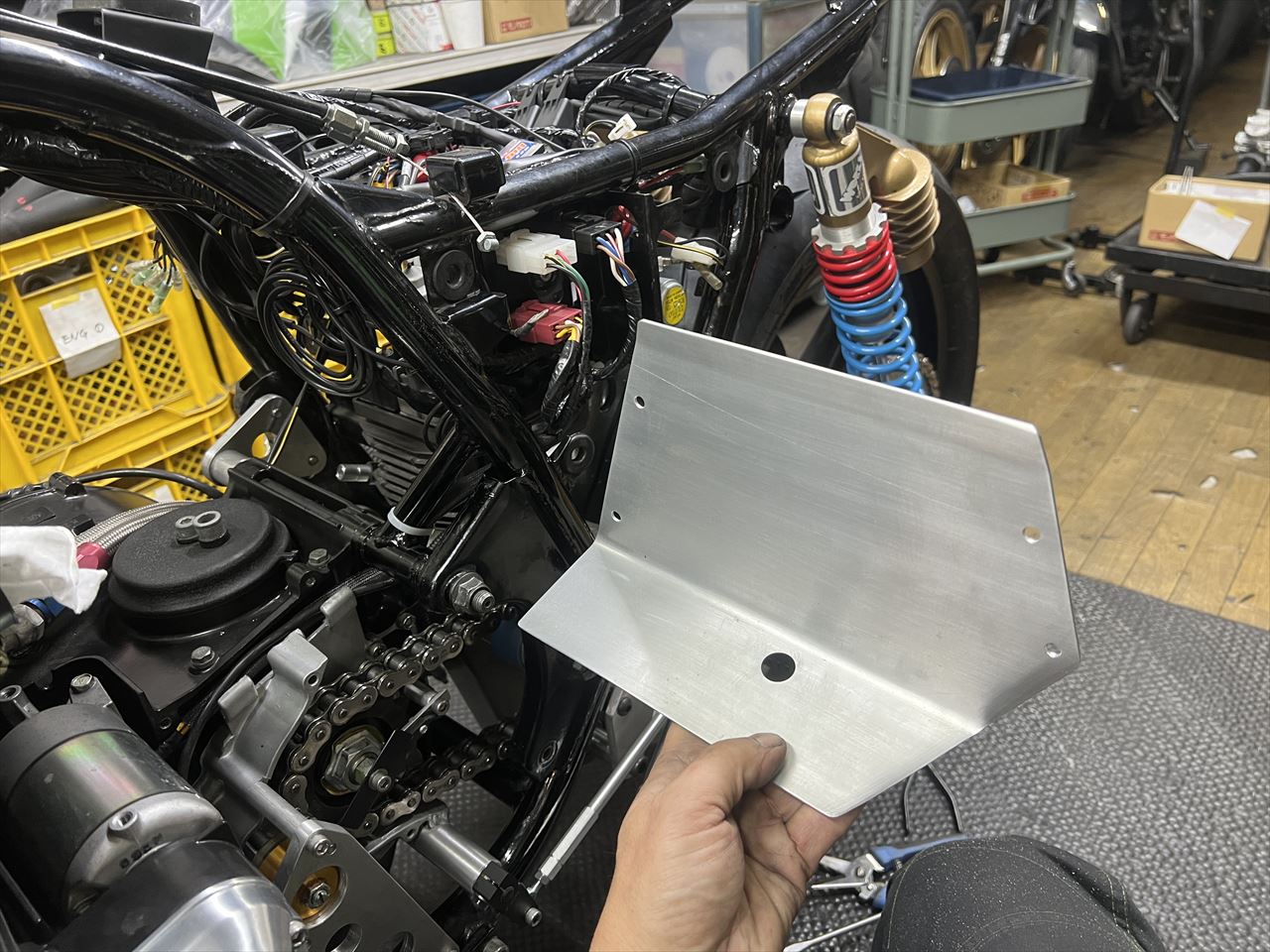

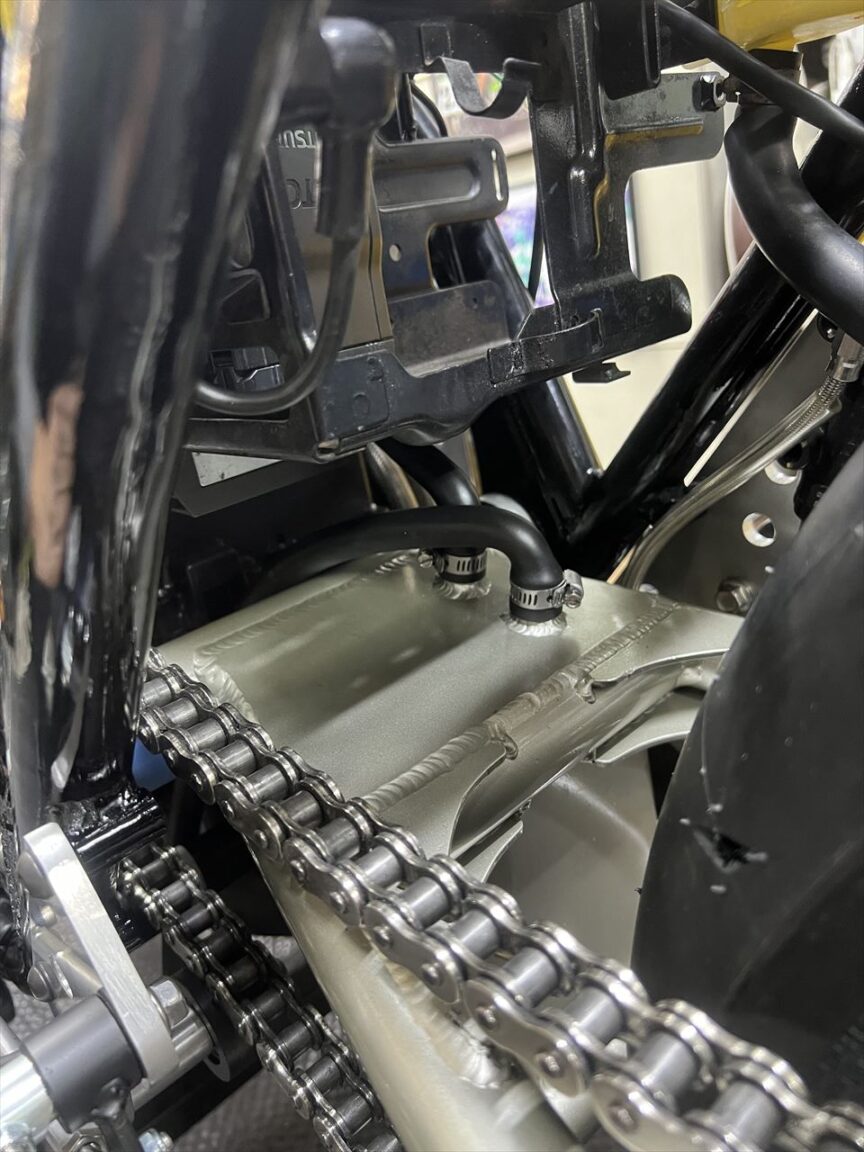

隔壁を仮組してブリーザーホースをレイアウトします。
