S1エキセントリックが完成しました。今回はφ60のS1サイズが10個です。
幅は2種類あります。様々なS1スイングアームがありますが、エキセントリックの幅も数種類存在します。こちらはS1同寸の37ミリ幅の物。

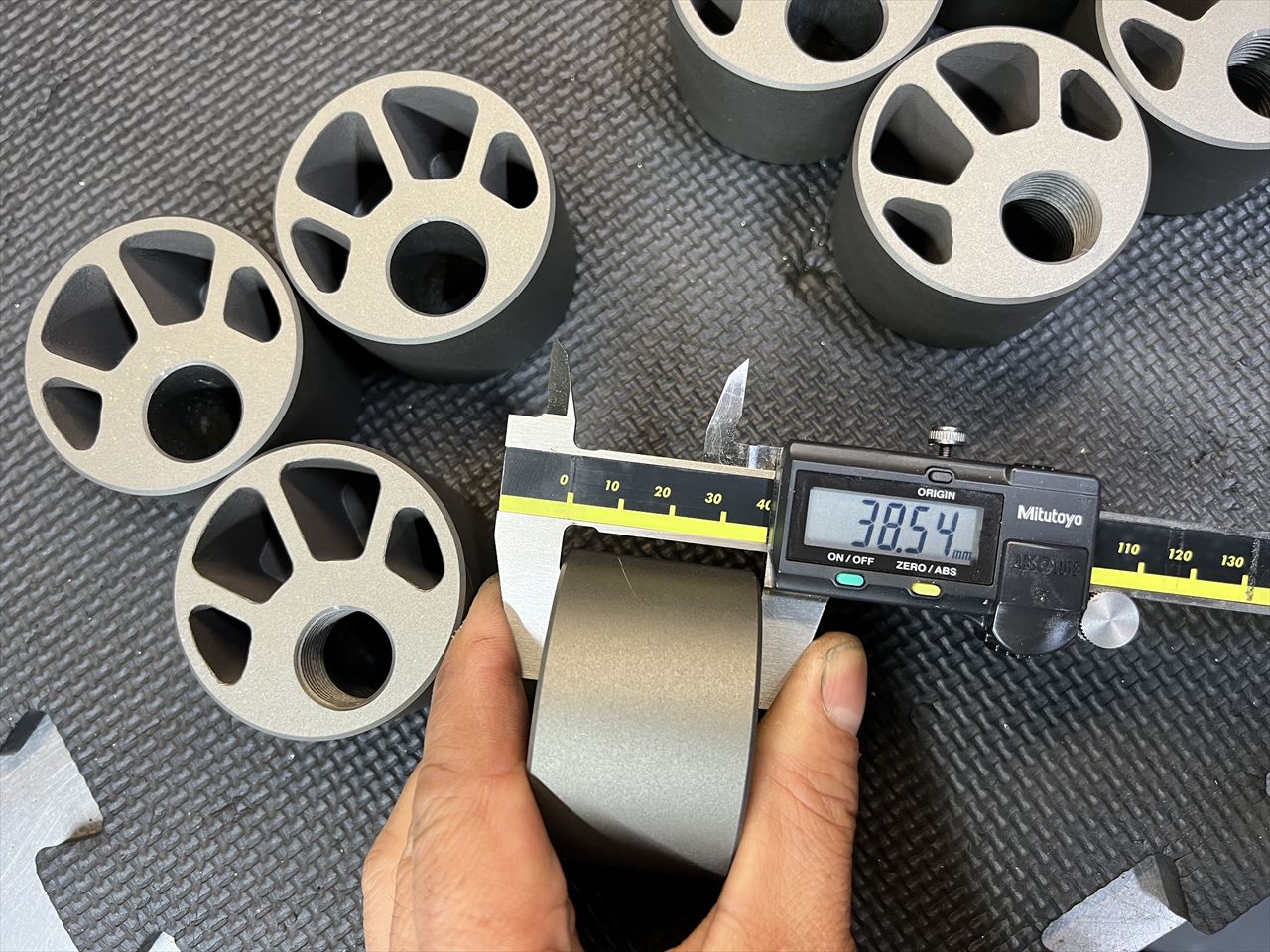

こちらは今回特注した幅38.5ミリ仕様。こちらを使います。

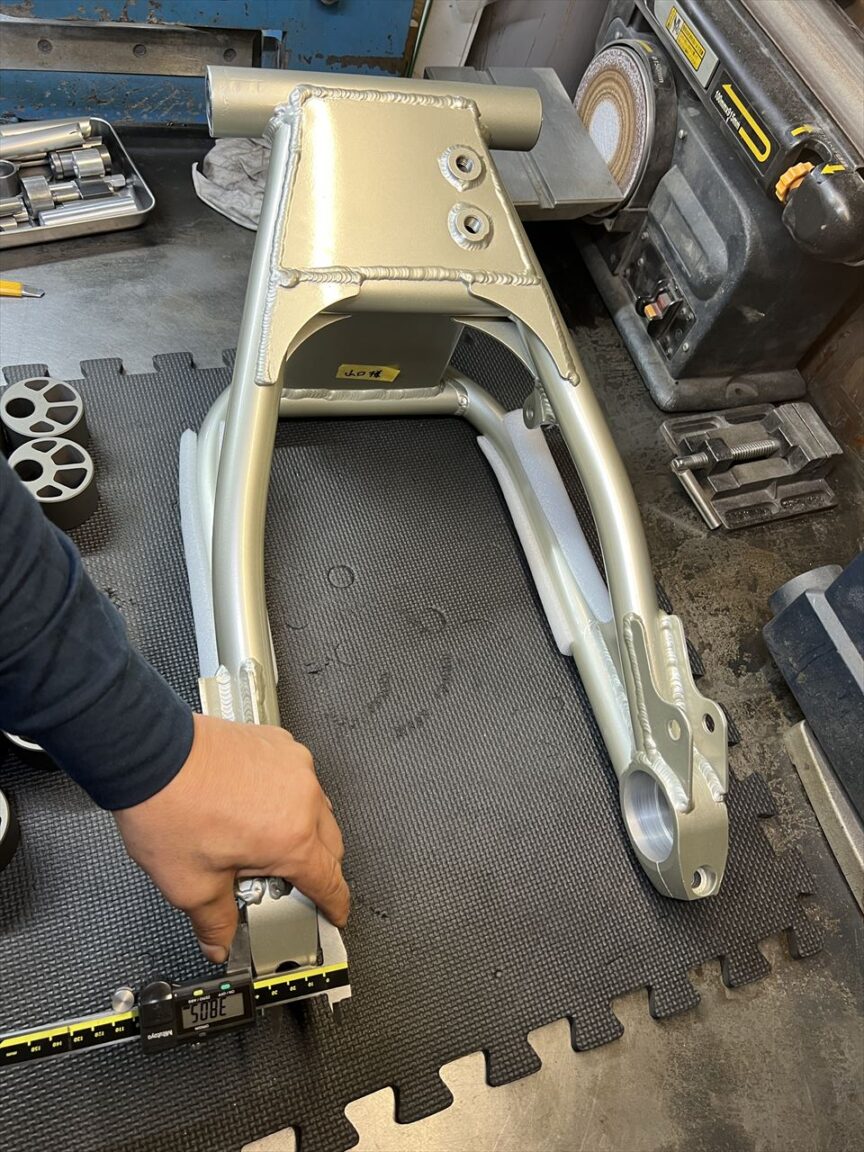

エキセンハウジングの幅は38ミリです。エキセンの方を0.5ミリ幅広に作ります。

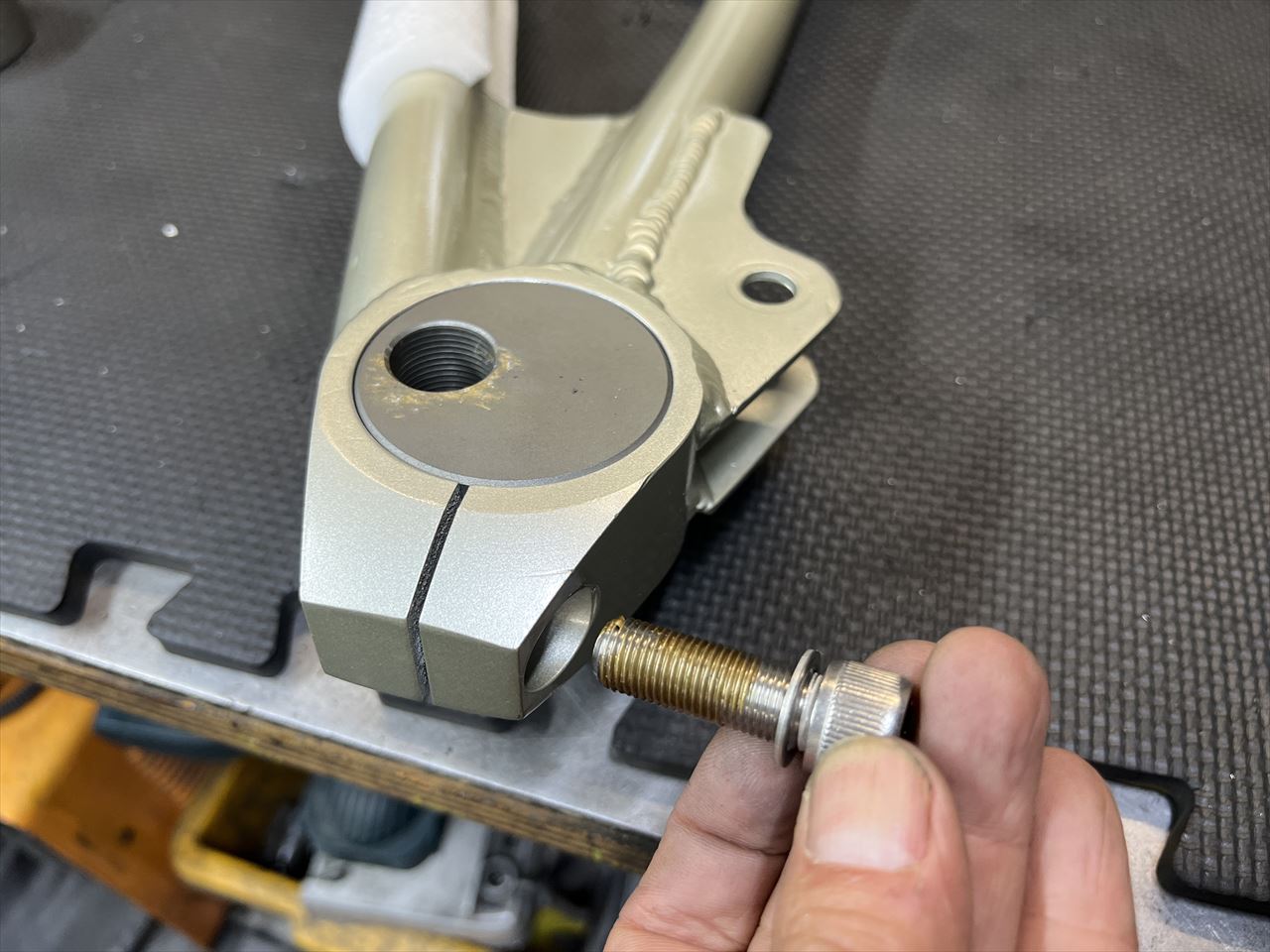

エキセンハウジングのクランプボルトも、M10やM12の物など、ピッチ違いも入れて数種類あります。こちらはM12のピッチ1.25ミリタイプです。

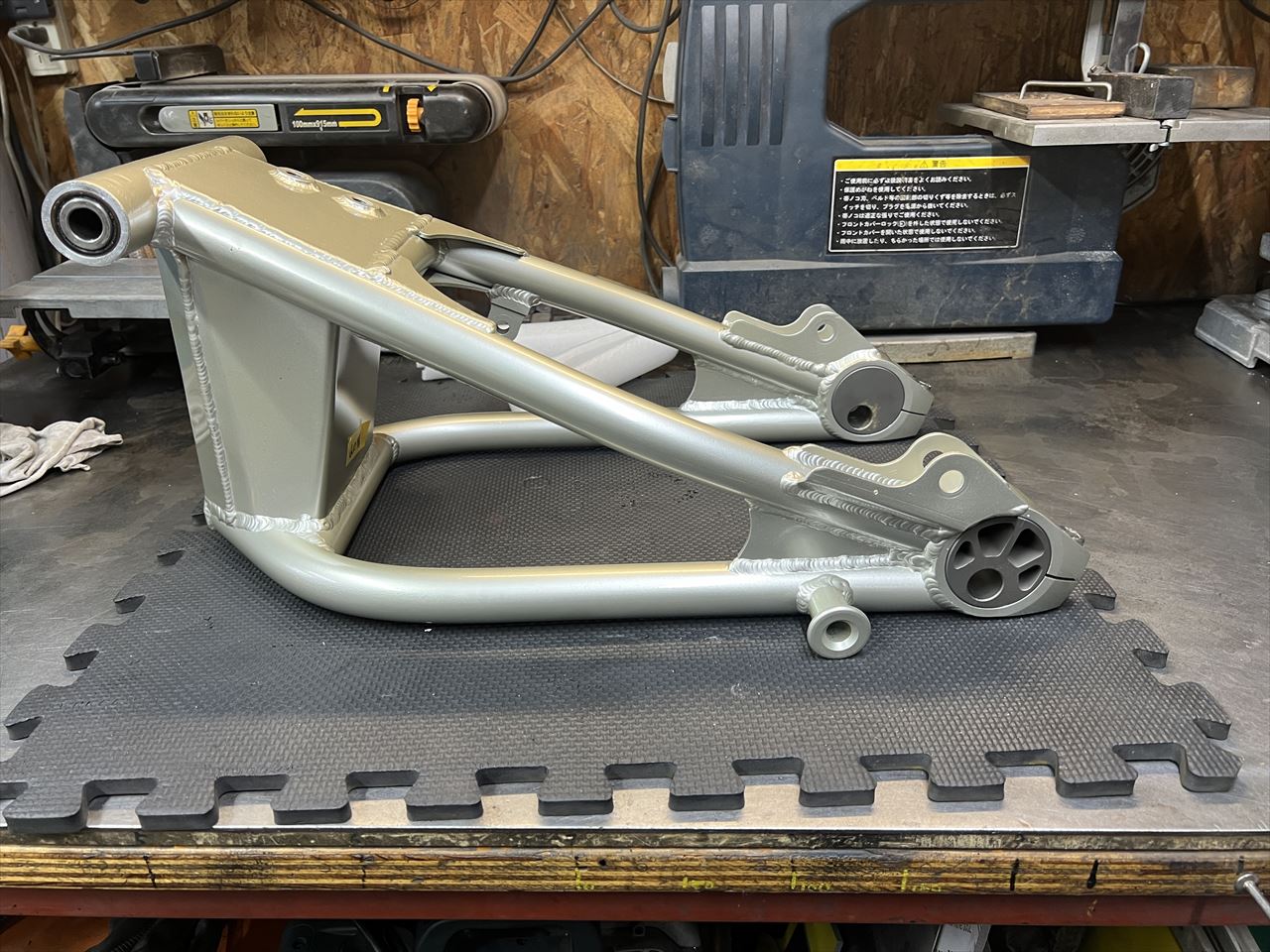

エキセンを仮組するとこんな感じ。

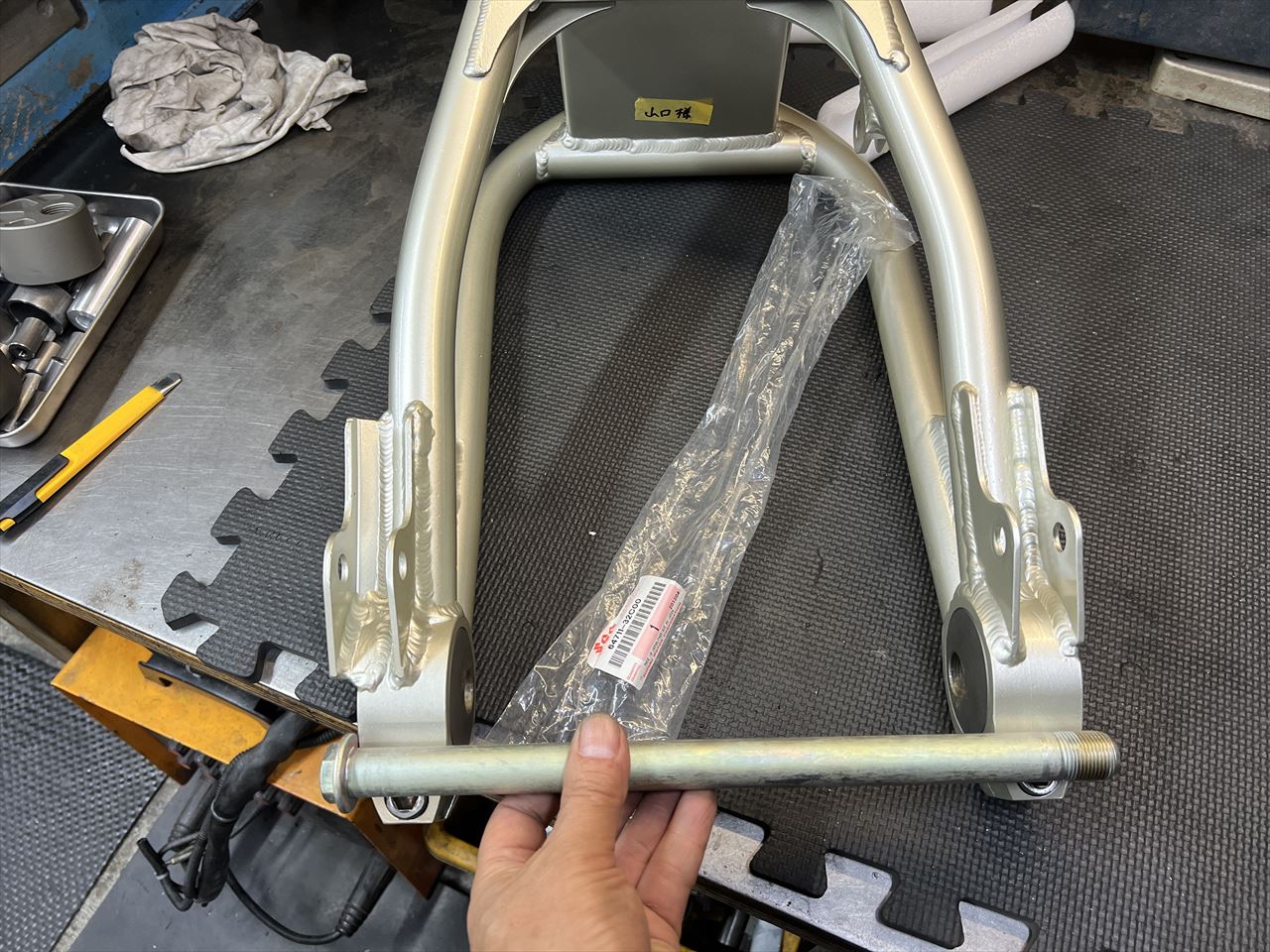

使用するシャフトはスズキの純正品。こちらはもう廃盤になったようです。

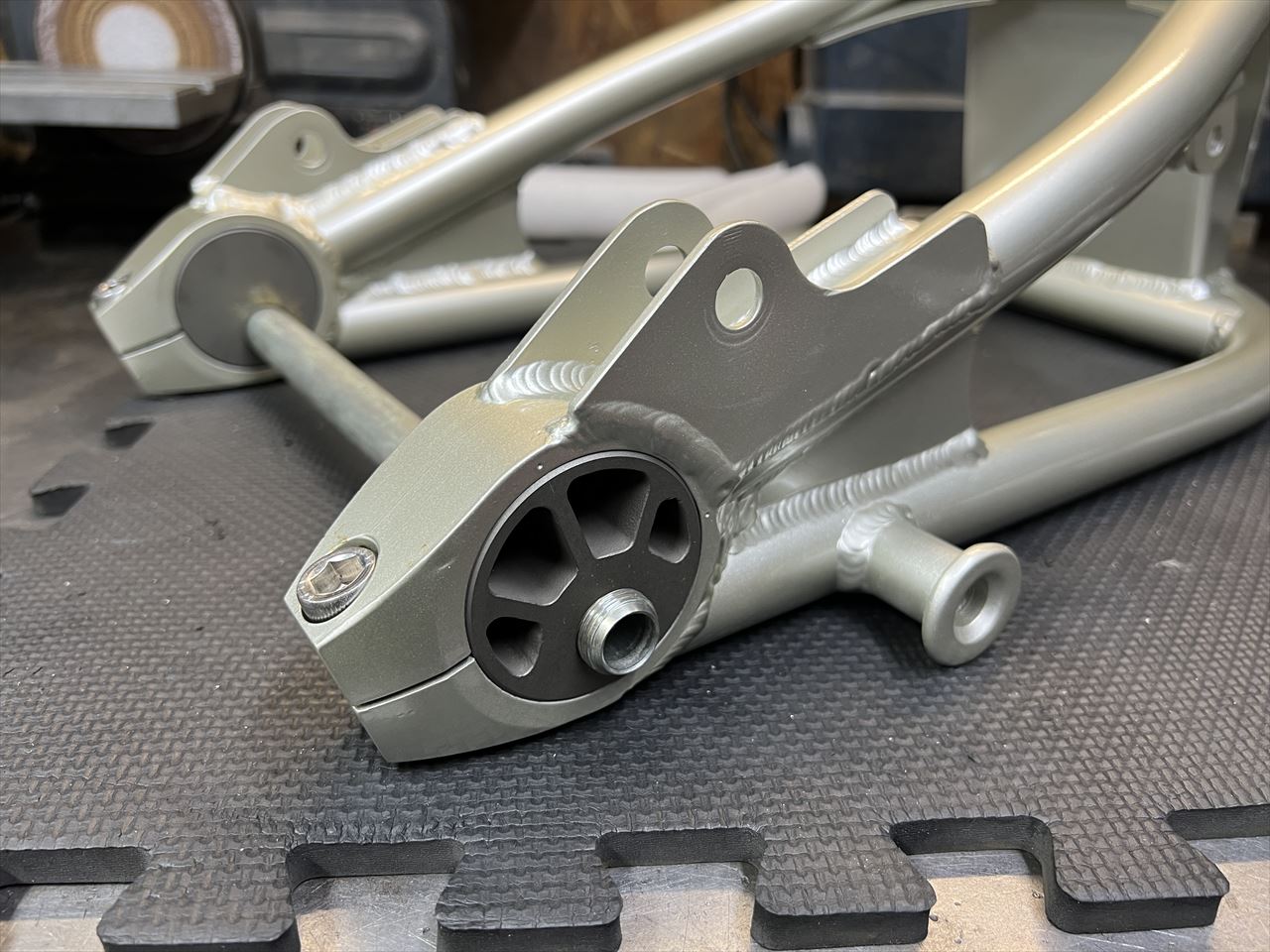

シャフトを取り付けるとこんな感じ。
ネジはS1同様エキセンに切ってあるのでナットは使いません。

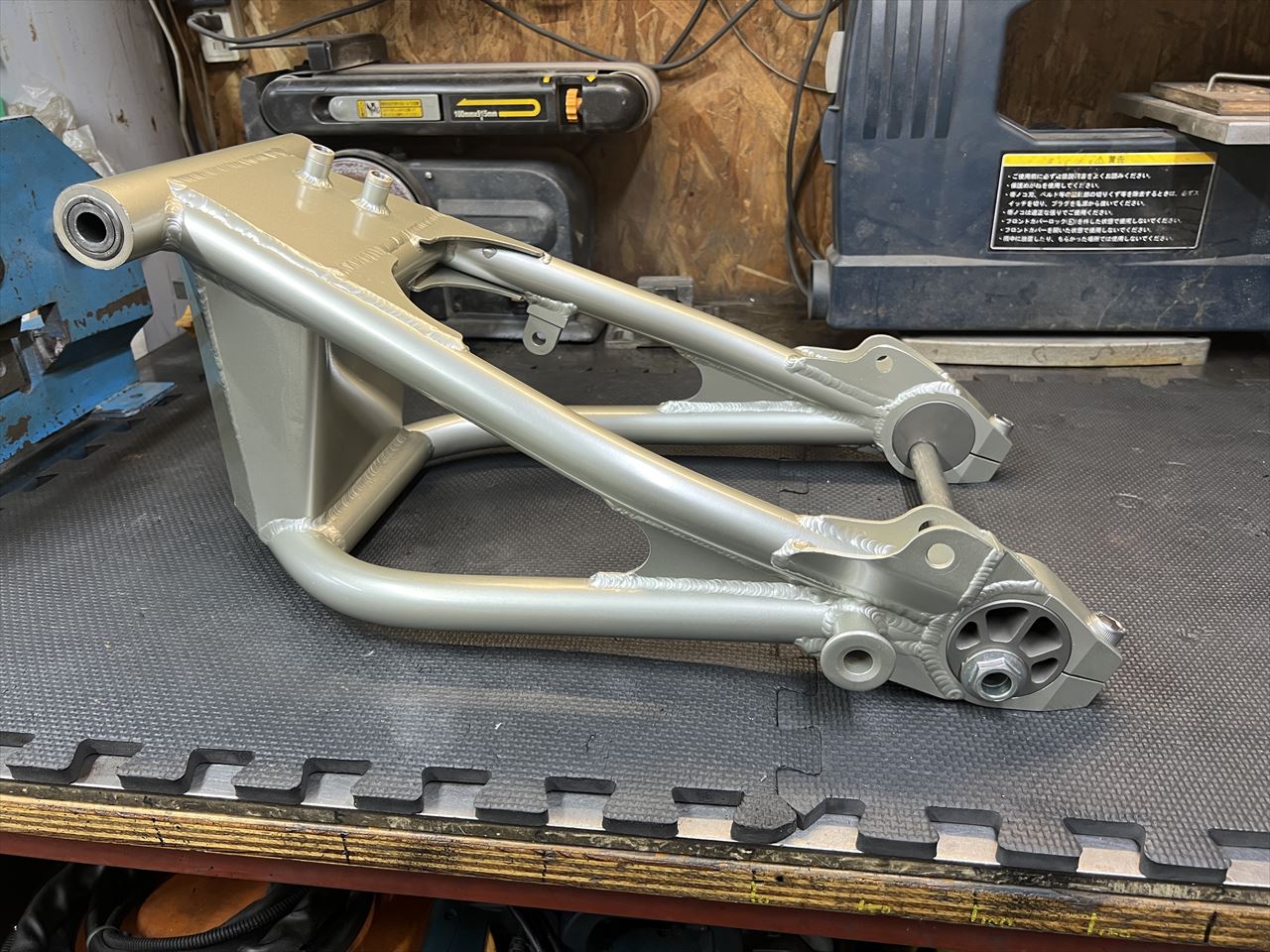

スイングアームの準備は完了です。
