S1公道仕様化の続きです。
チェーンとスプロケットを取り付けます。

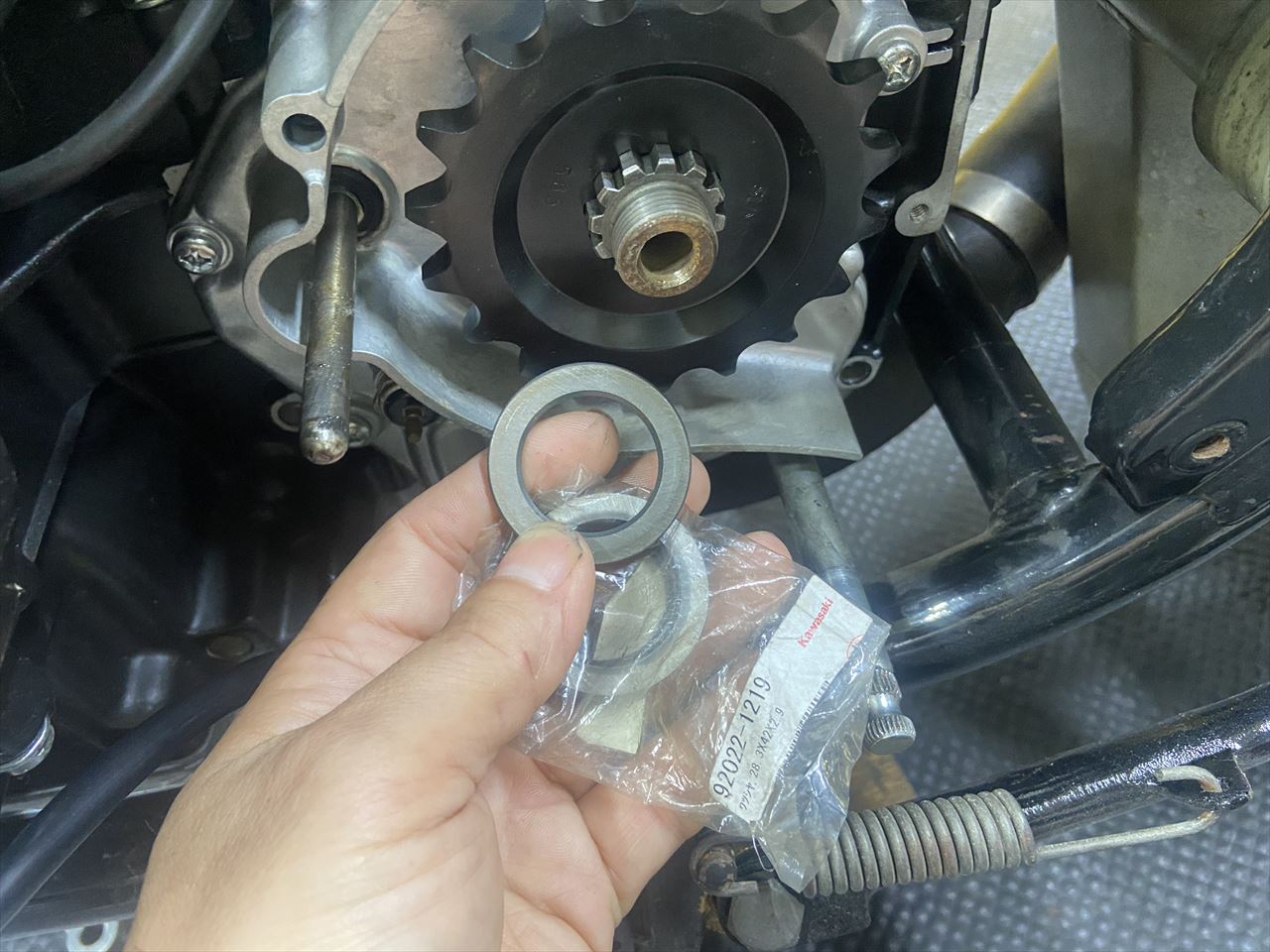

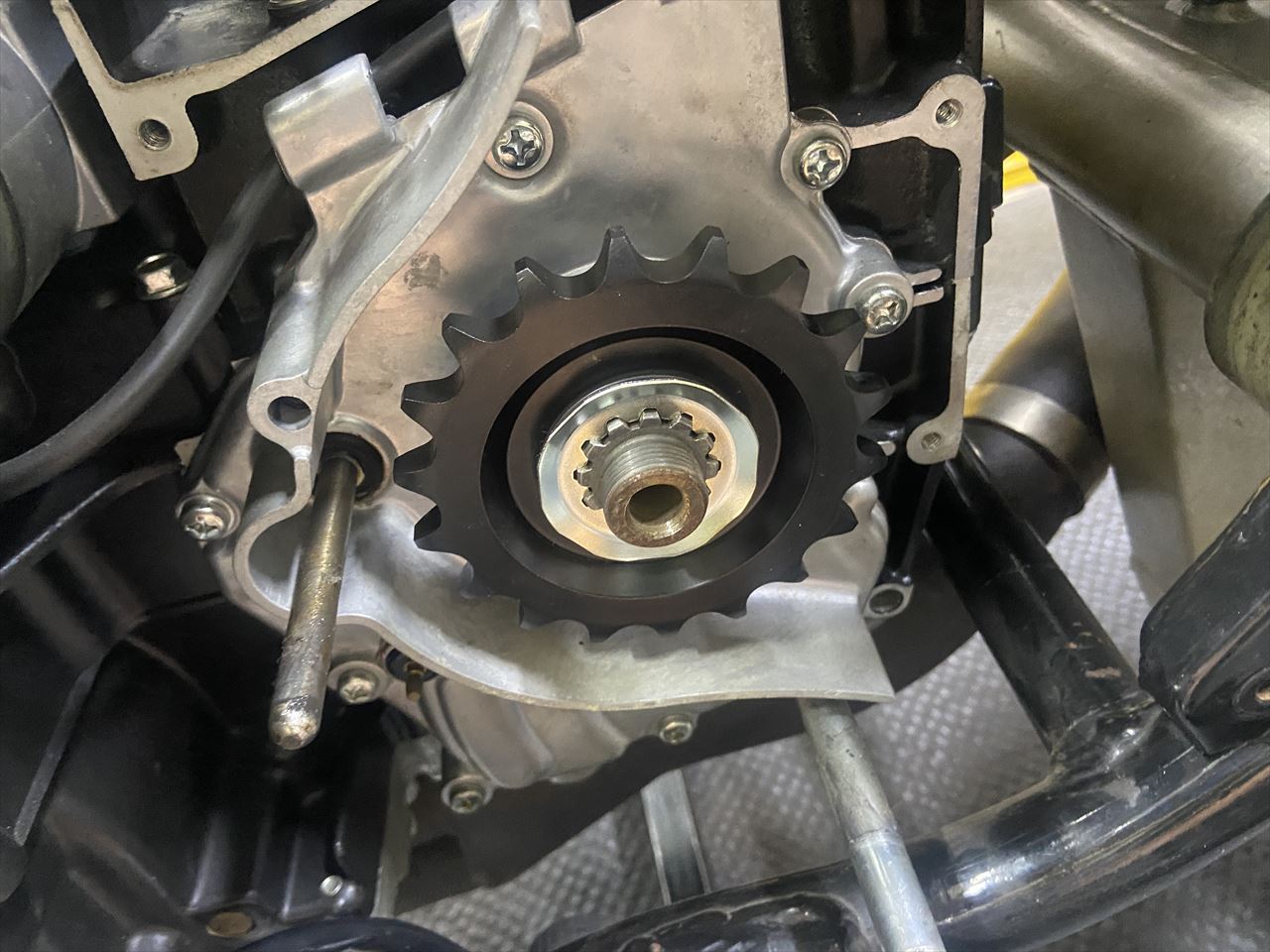

ミッションのアウトプットシャフトはS1専用品なので、スプラインが少し長くできています。J系用のオフセットスプロケだとスプラインの飛び出しが長いので、ミッション内に使われているスペーサーを入れて高さを合わせます。
これくらいのスプラインの出代ならちょうどいいですね。

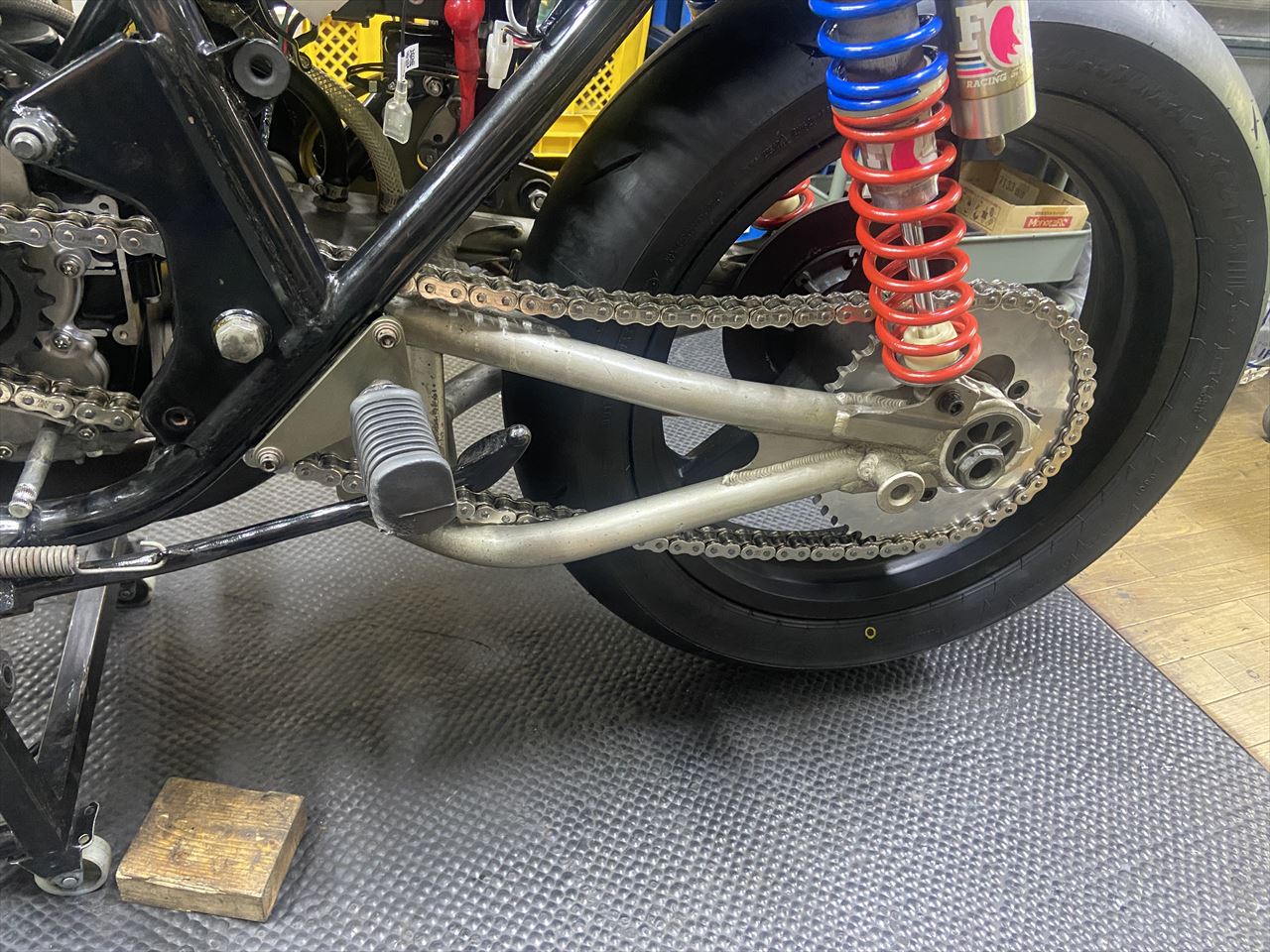

チェーンを取り付けます。ギヤ比は18×45Tで、530チェーンのリンク数は116でした。

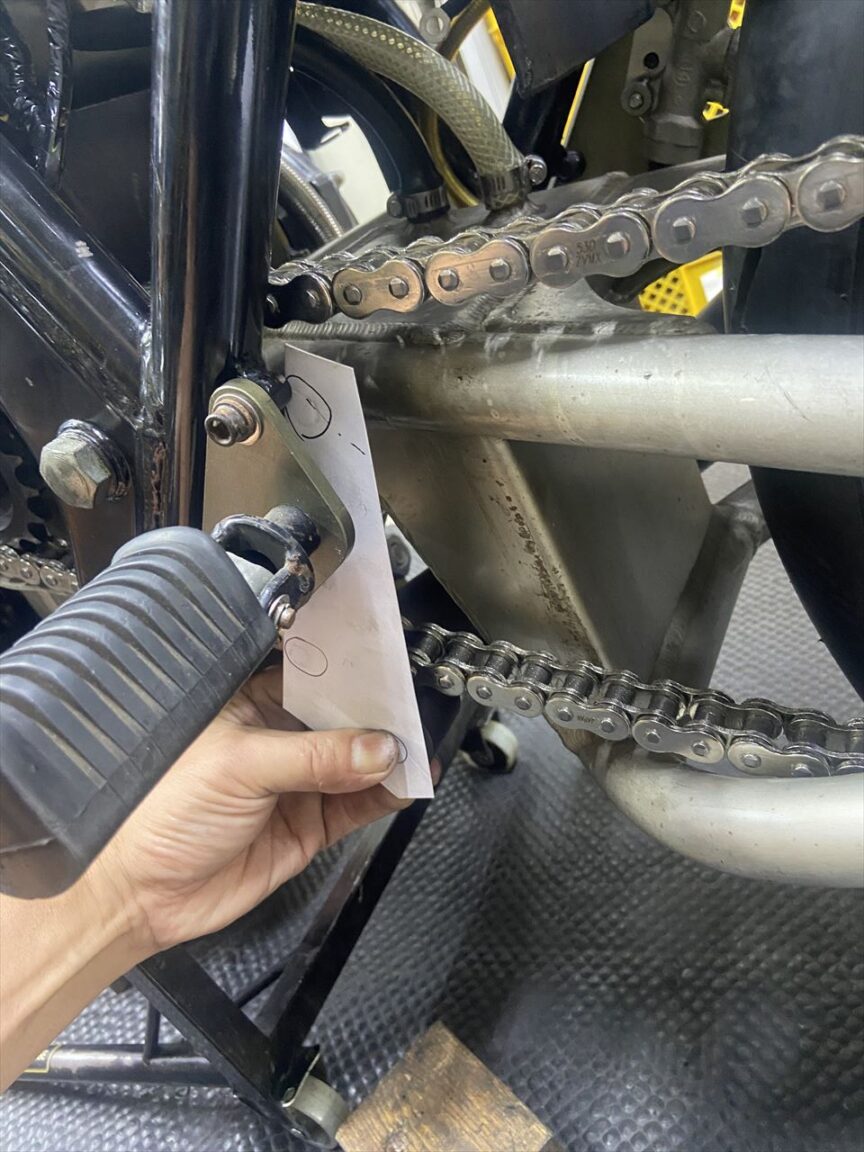

チェーンとスイングアーム下側が干渉して削れた痕があるので、ガイドローラーを追加します。先ずは厚紙で型取ります。

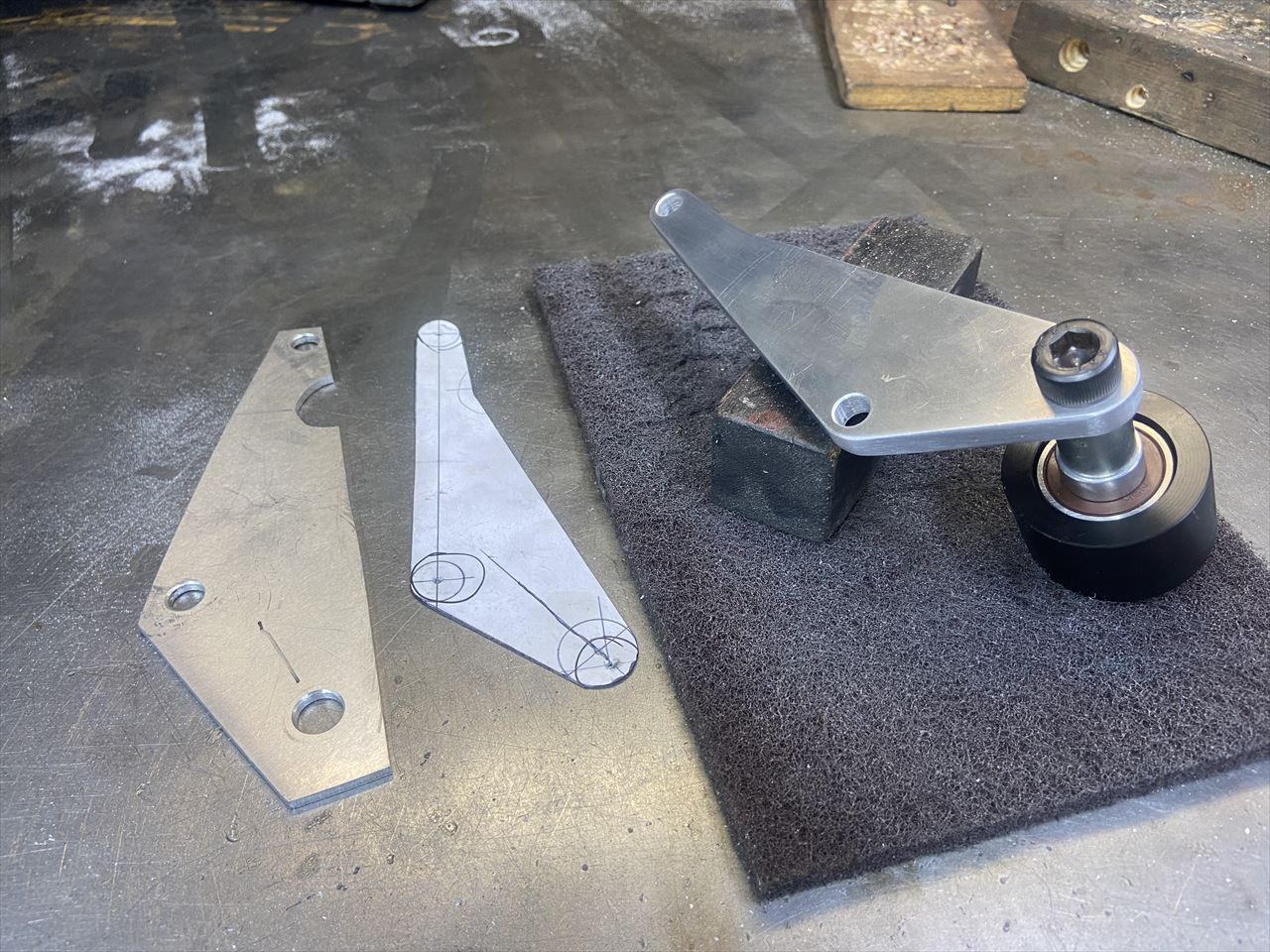

薄いアルミ板で暫定版を作って位置関係を見ます。
少し修正して本番仕様を作ります。

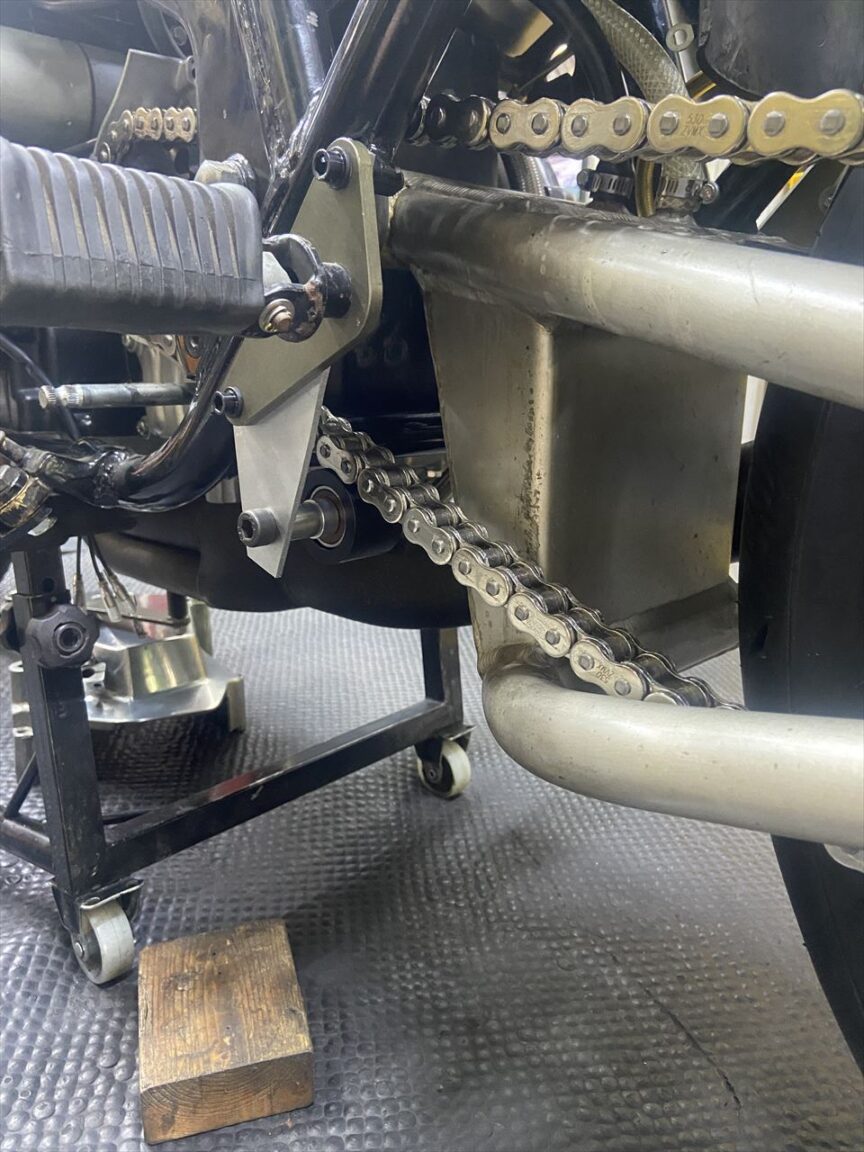

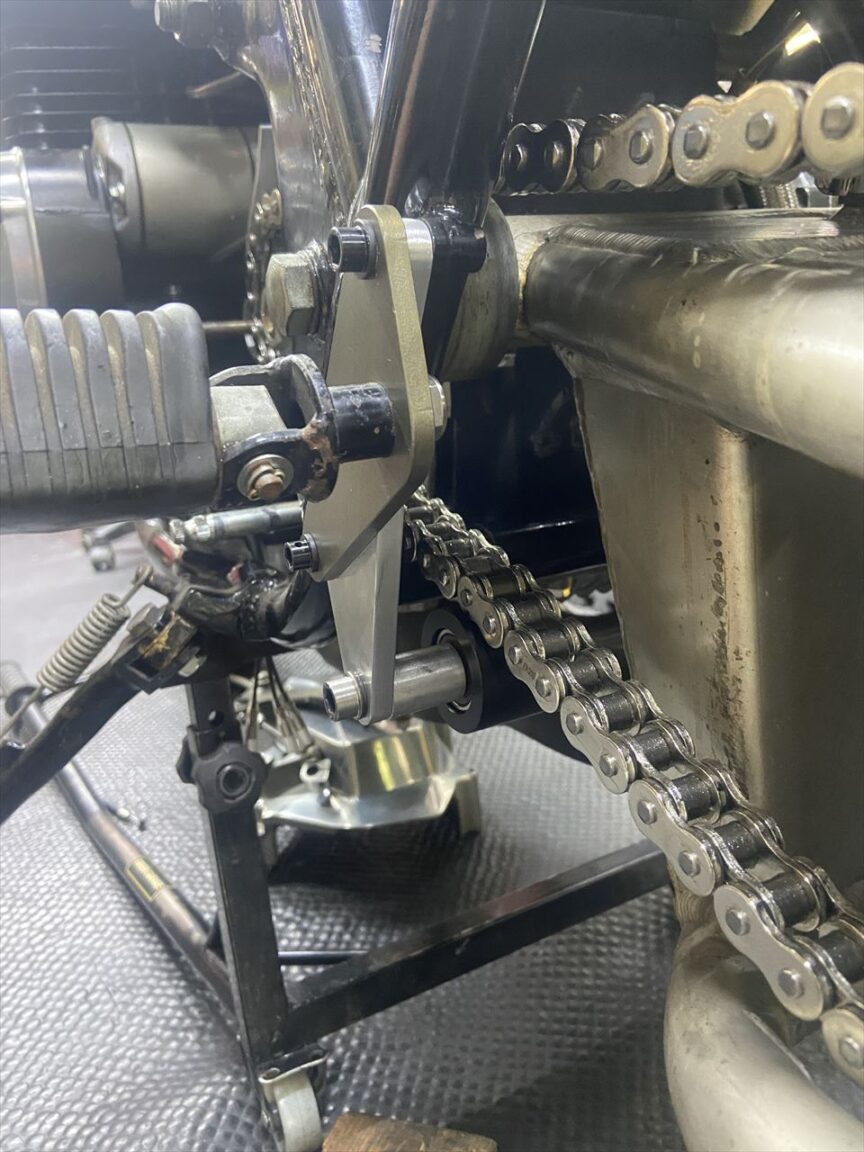

取り付けるとこんな感じです。

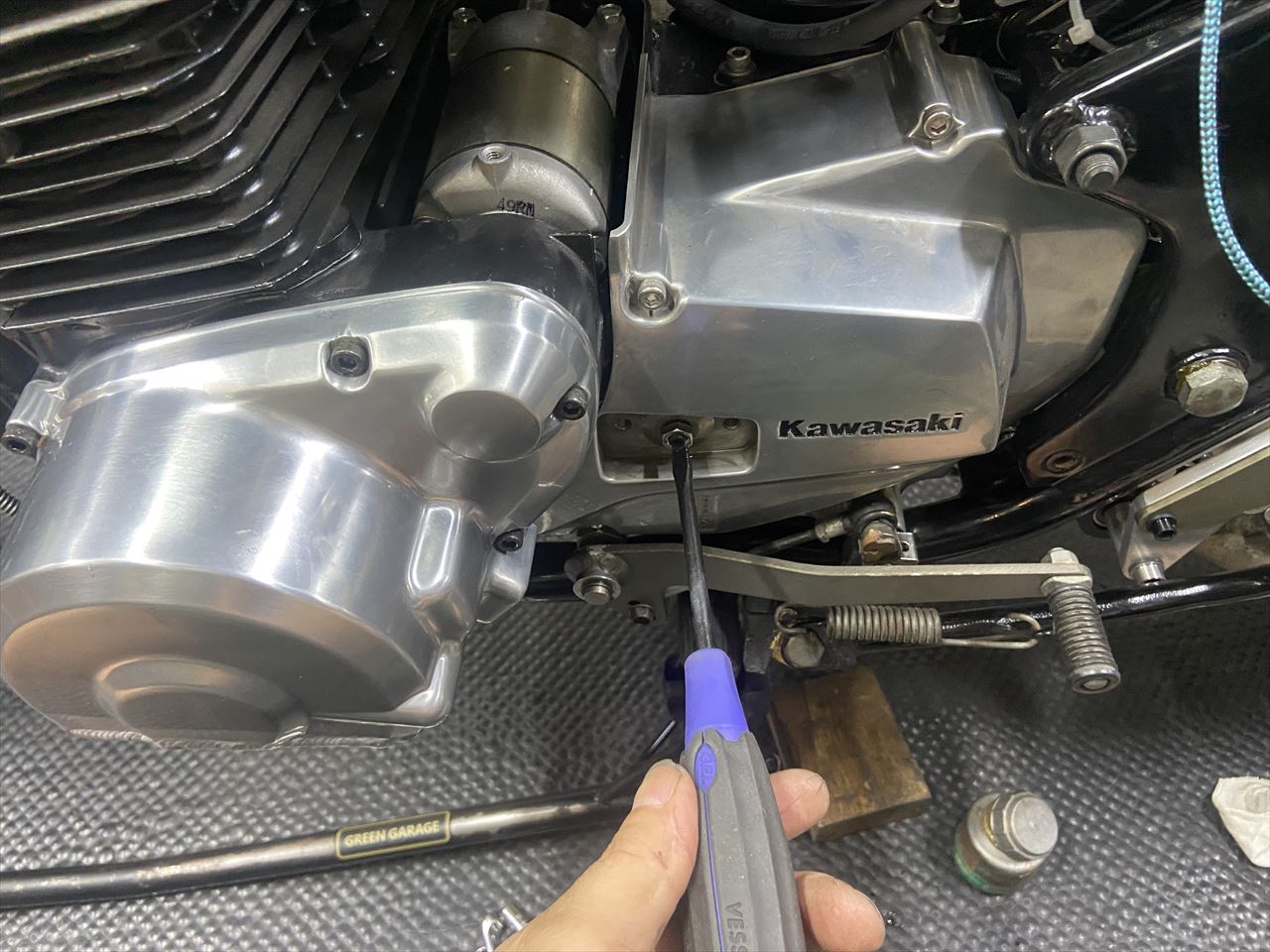

スプロケットカバーを取り付けたら、クラッチレリーズの遊びを調整します。

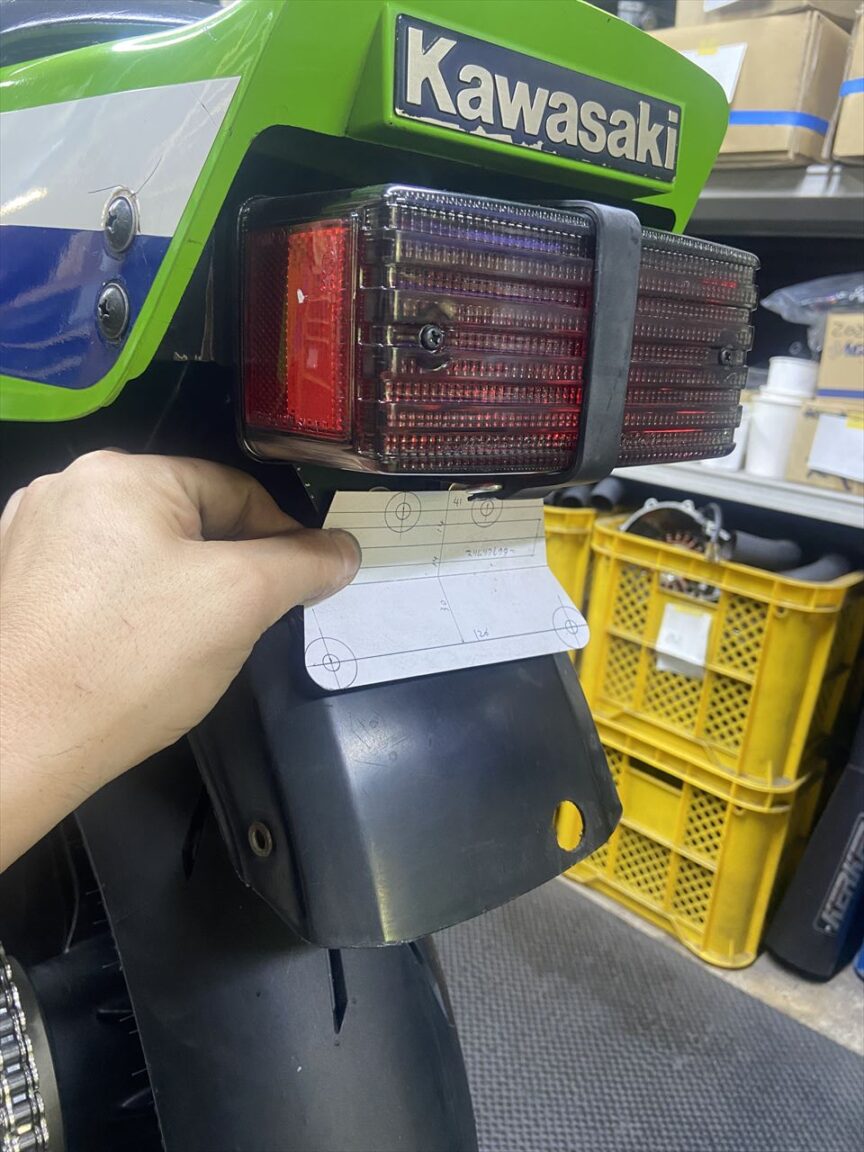

続いてナンバーブラケットを製作します。先ず型紙を起こします。
ジュラルミン板を切り出して製作し、現車に合わせて曲げます。

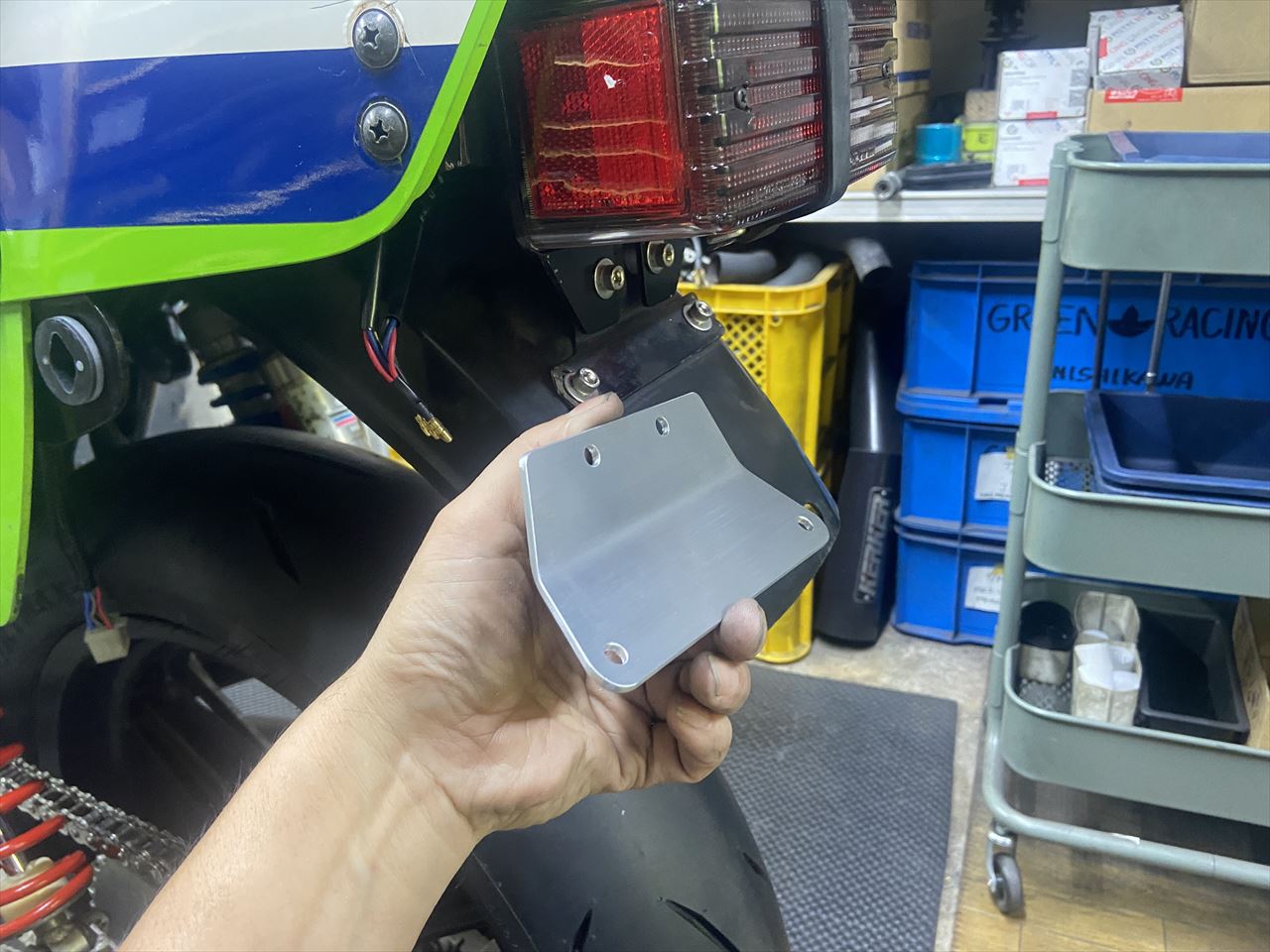

仮止めして確認します。

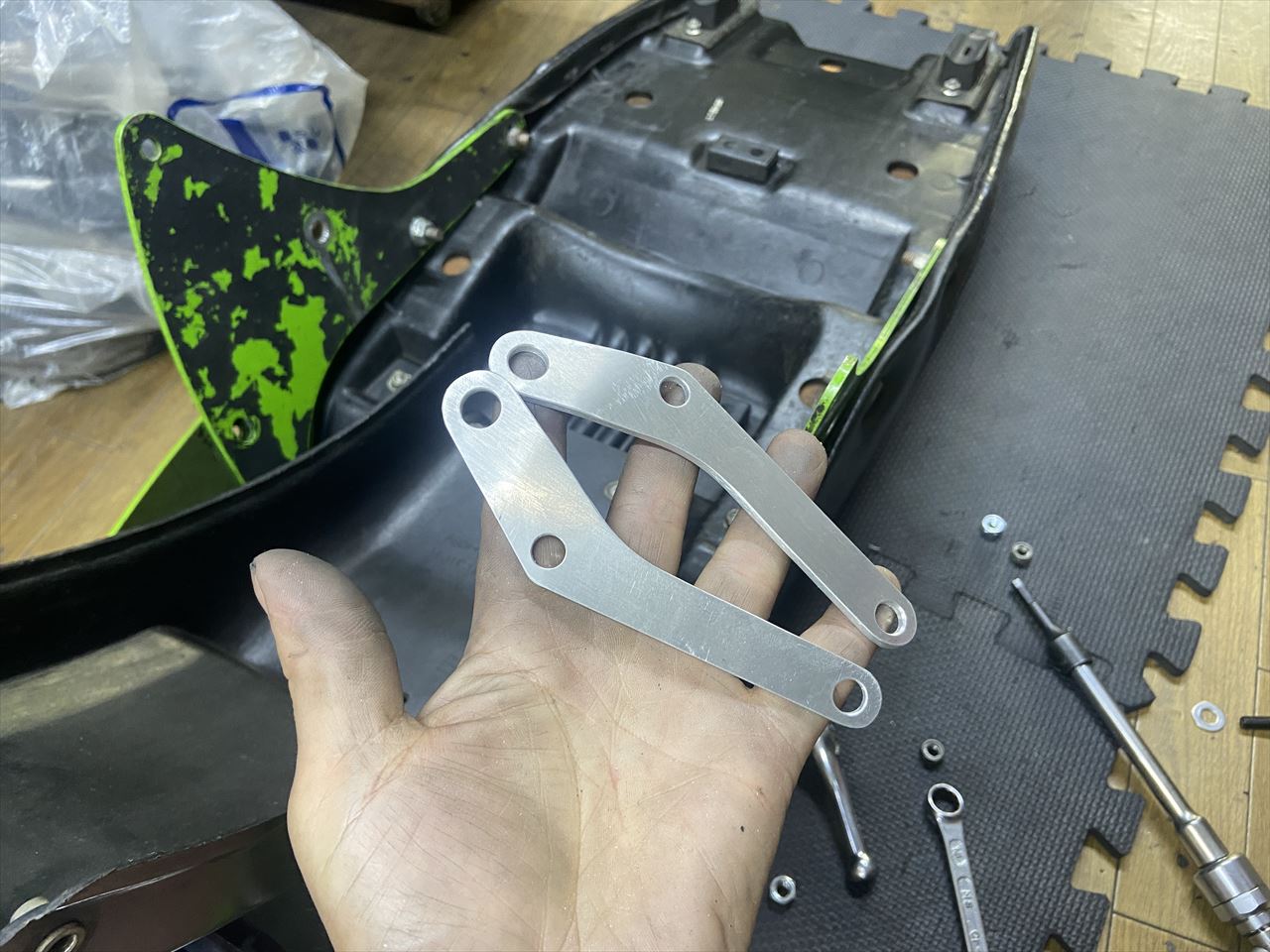

続いてリヤのウインカーステーを製作します。

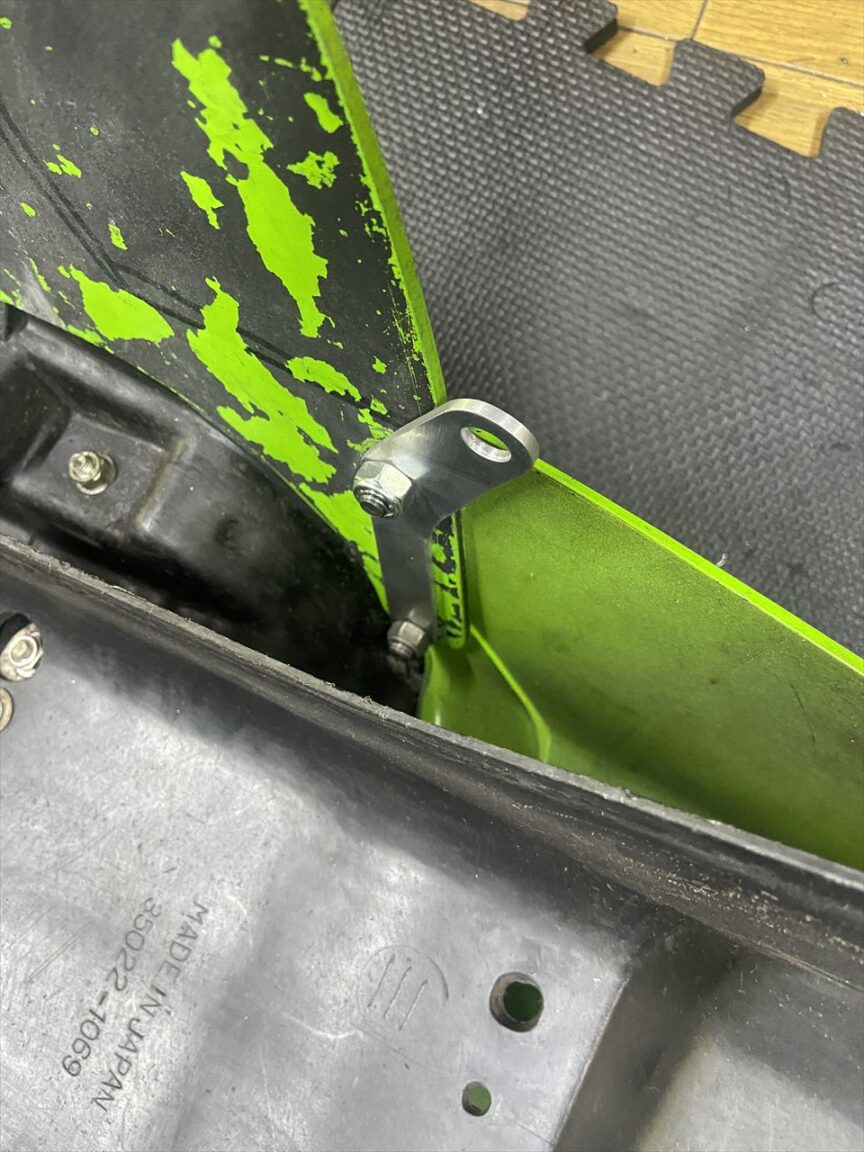

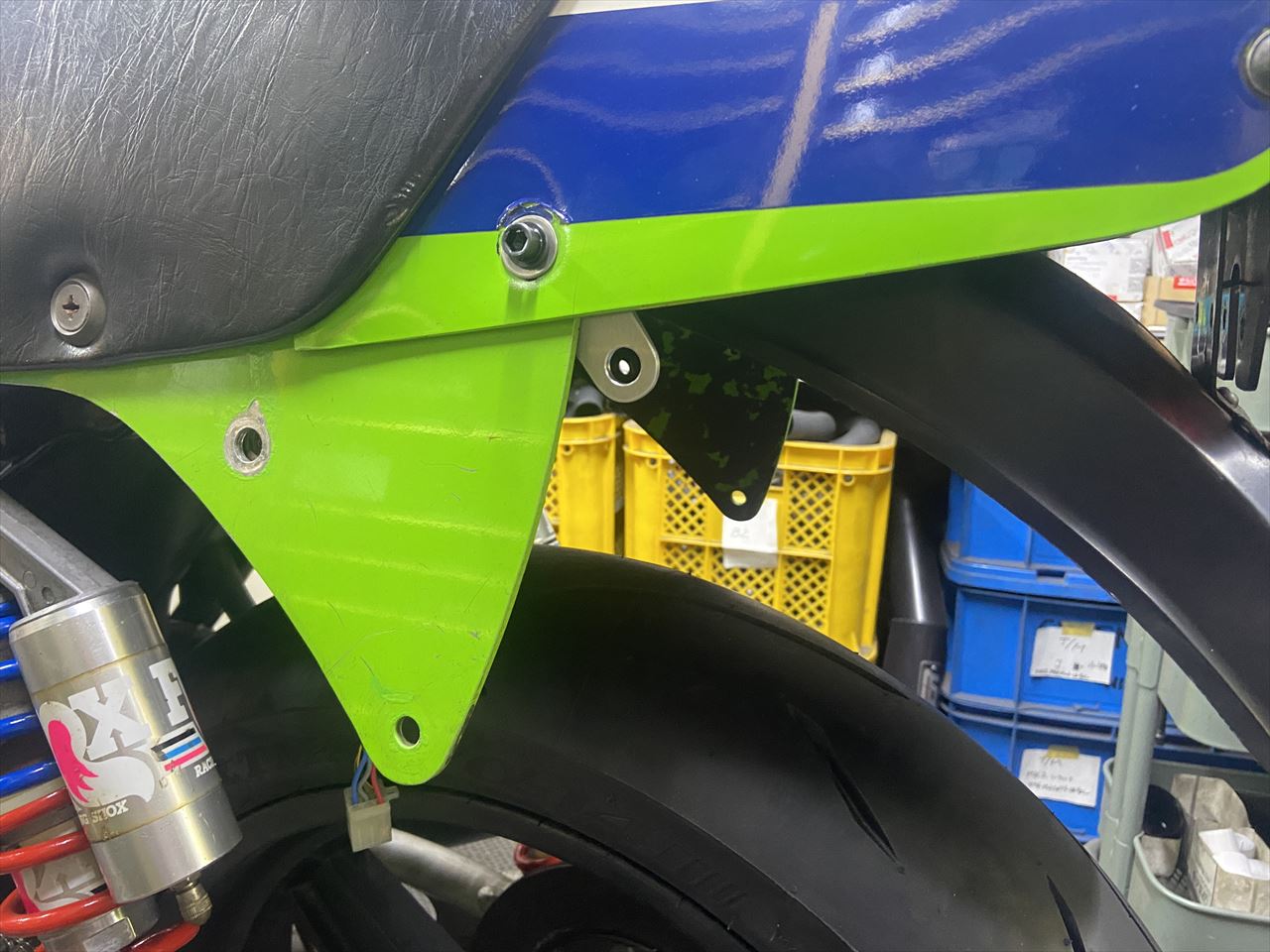

既存の穴を利用してこのようなブラケットで取り付けます。

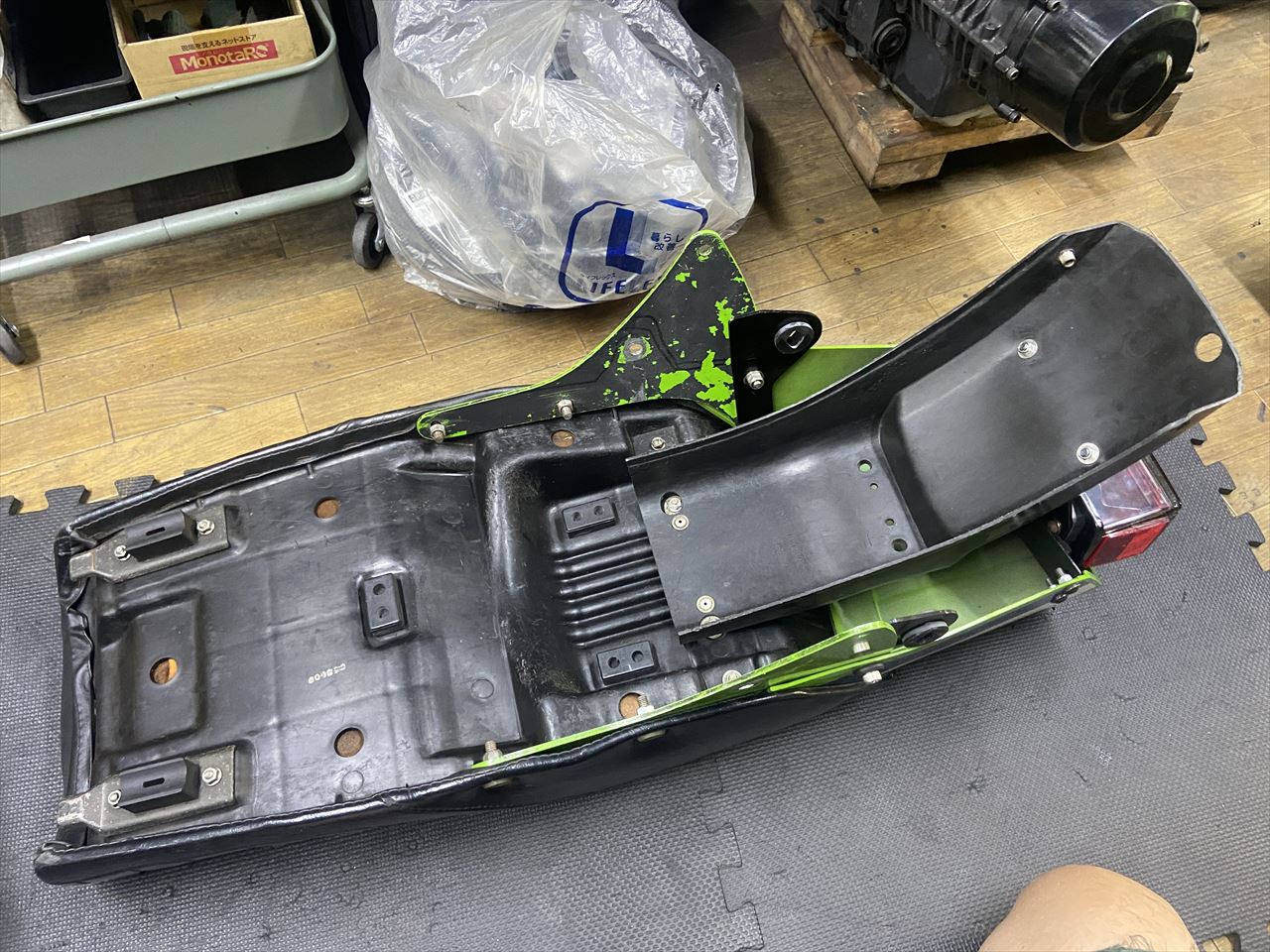

取り付けるとこんな感じ。
車体に載せます。
小型のウインカーを取り付けます。

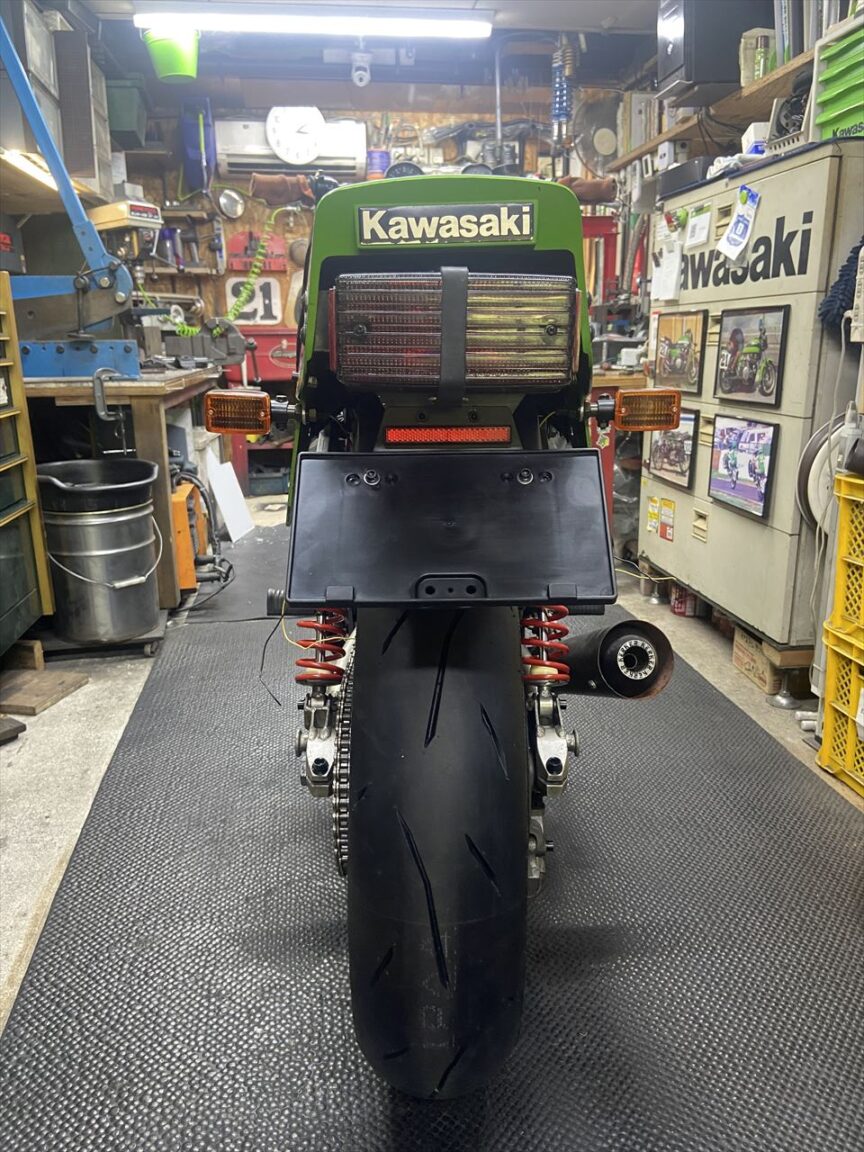

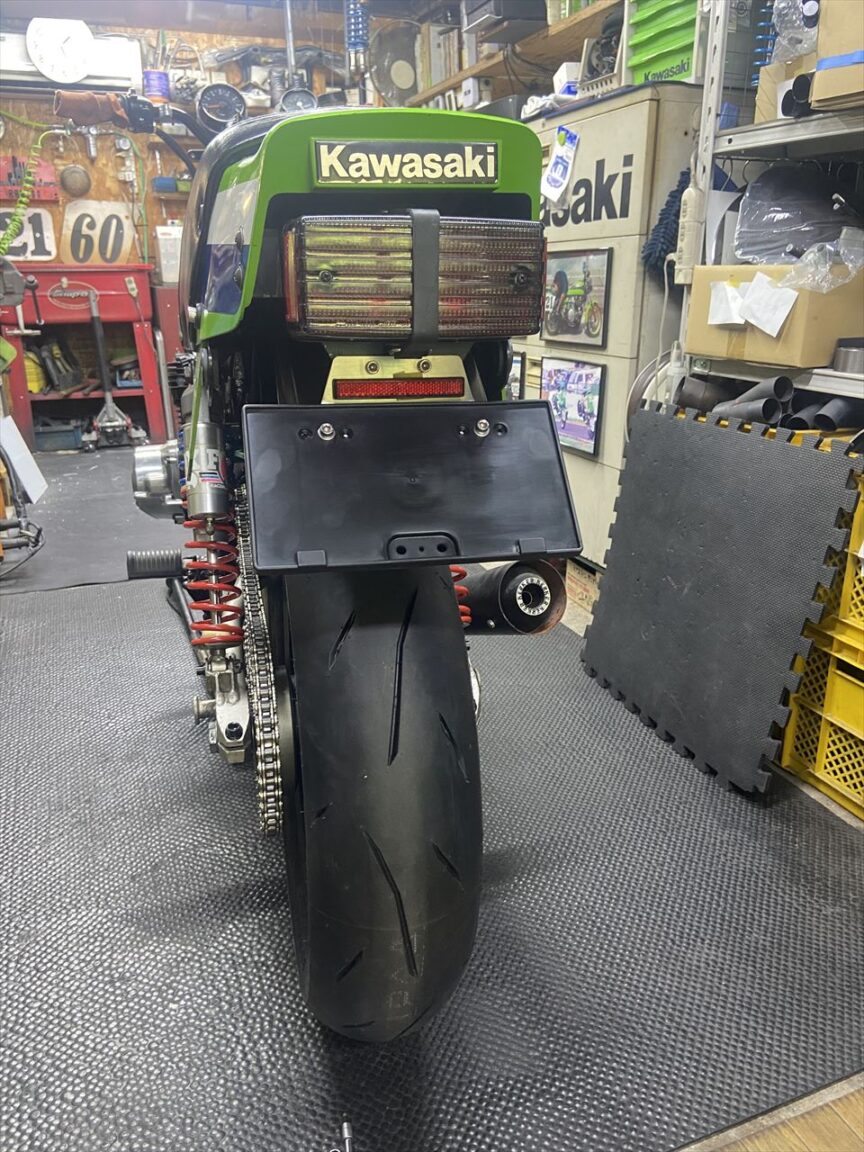

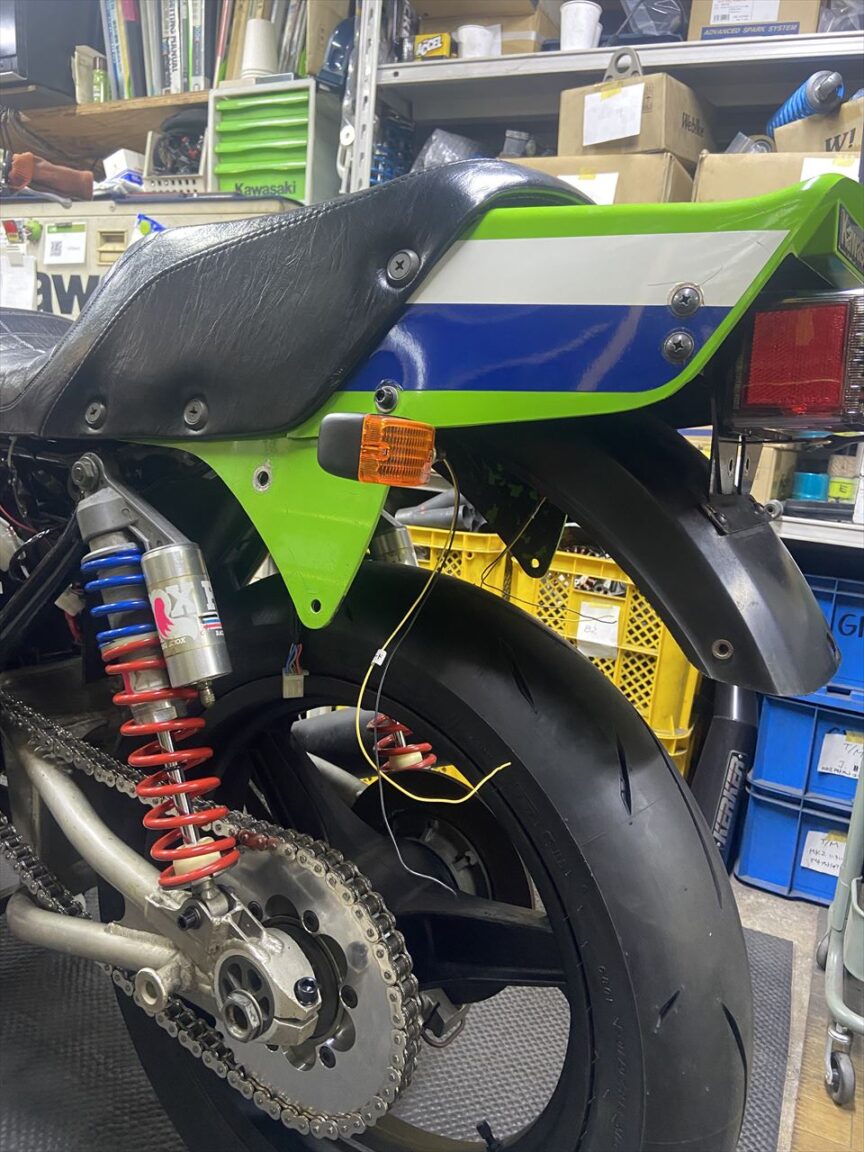

リヤビューはこんな感じ。
続いてフロント周り。ヘッドライトステーは半割れバンド止めにするので、半分にケガキます。

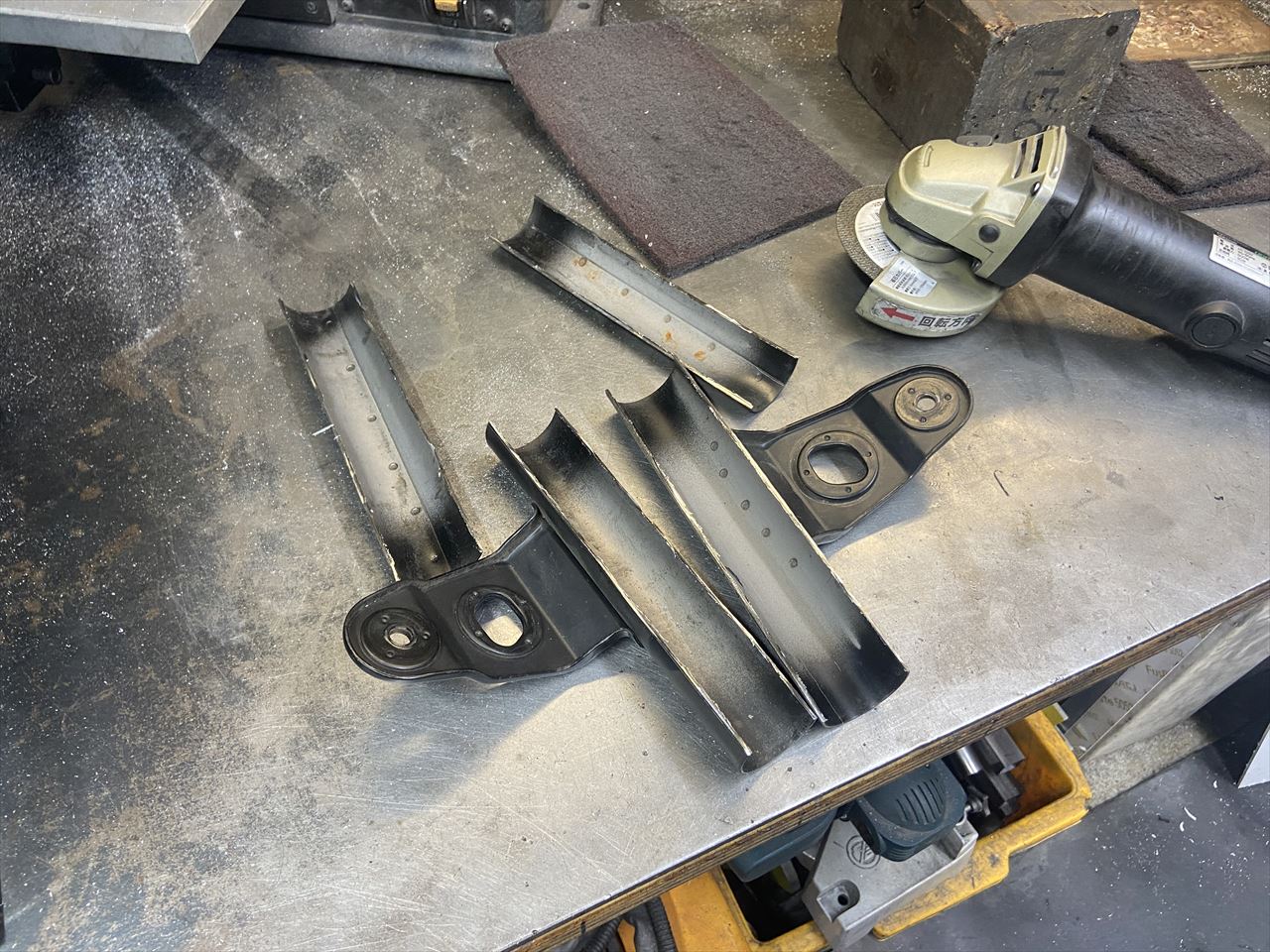

サンダーでカットします。

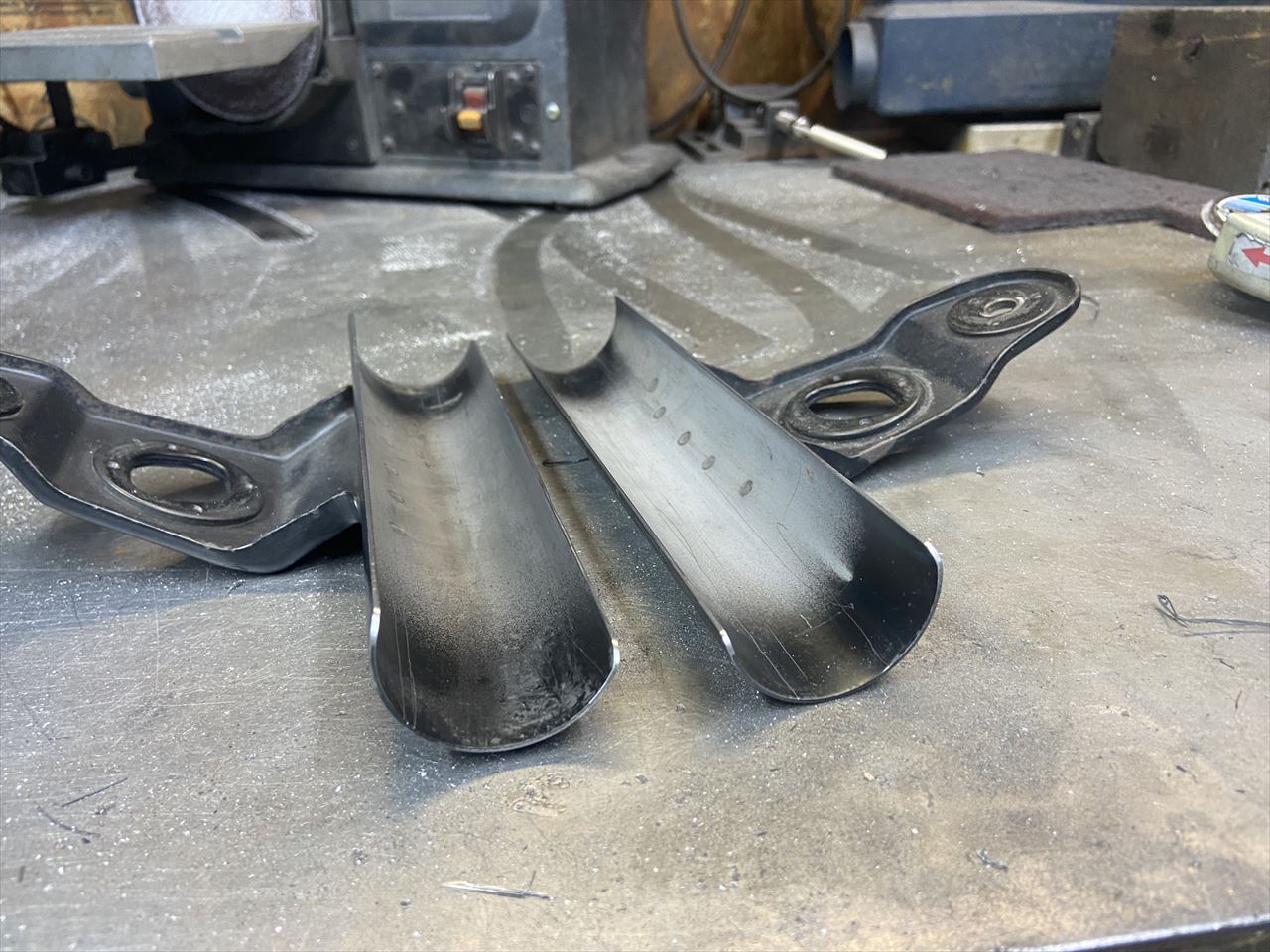

カット面を仕上げます。
パルシングカバーはBL-FACTORY製のS1タイプを追加工して使います。

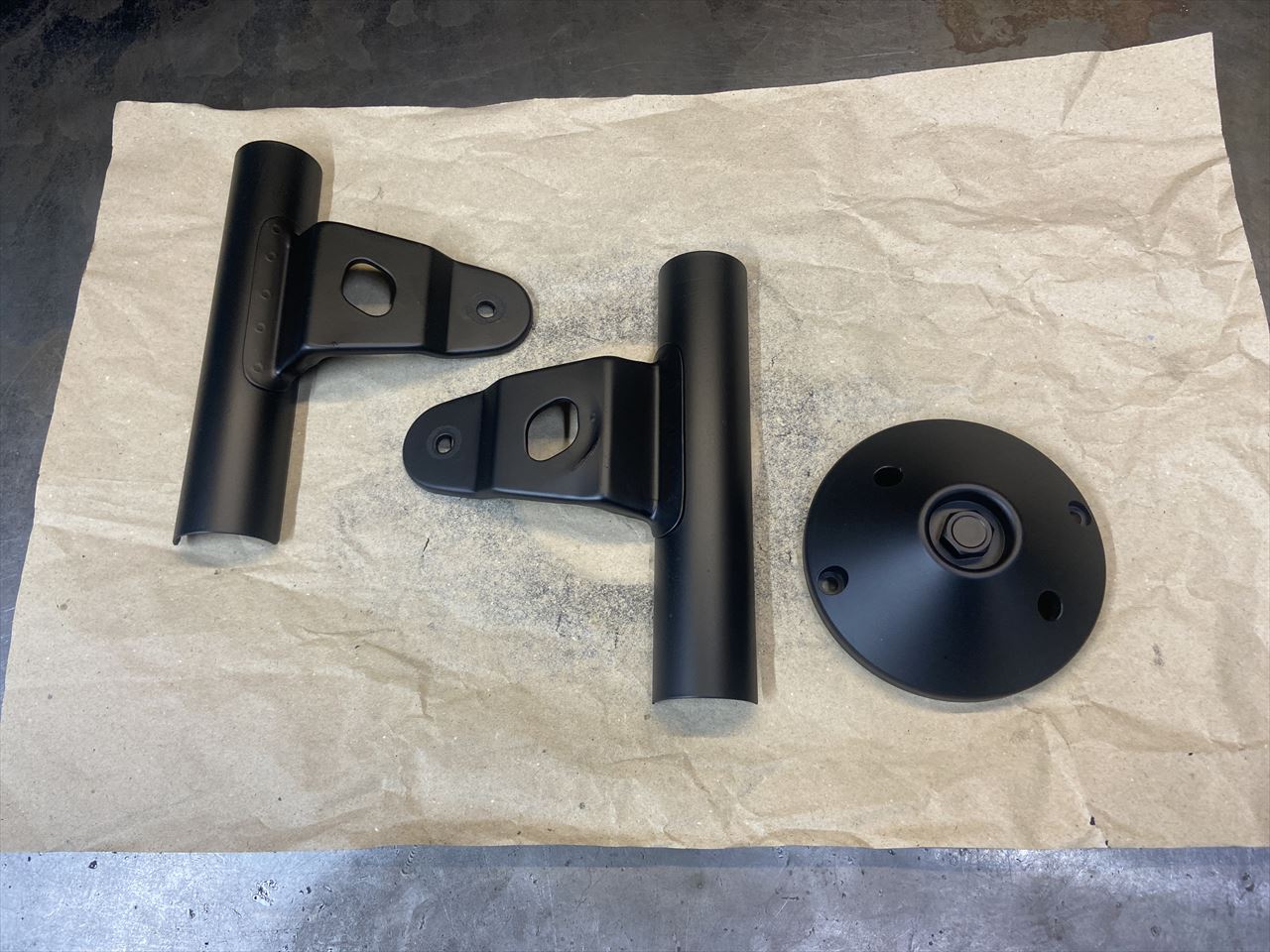

塗装します。

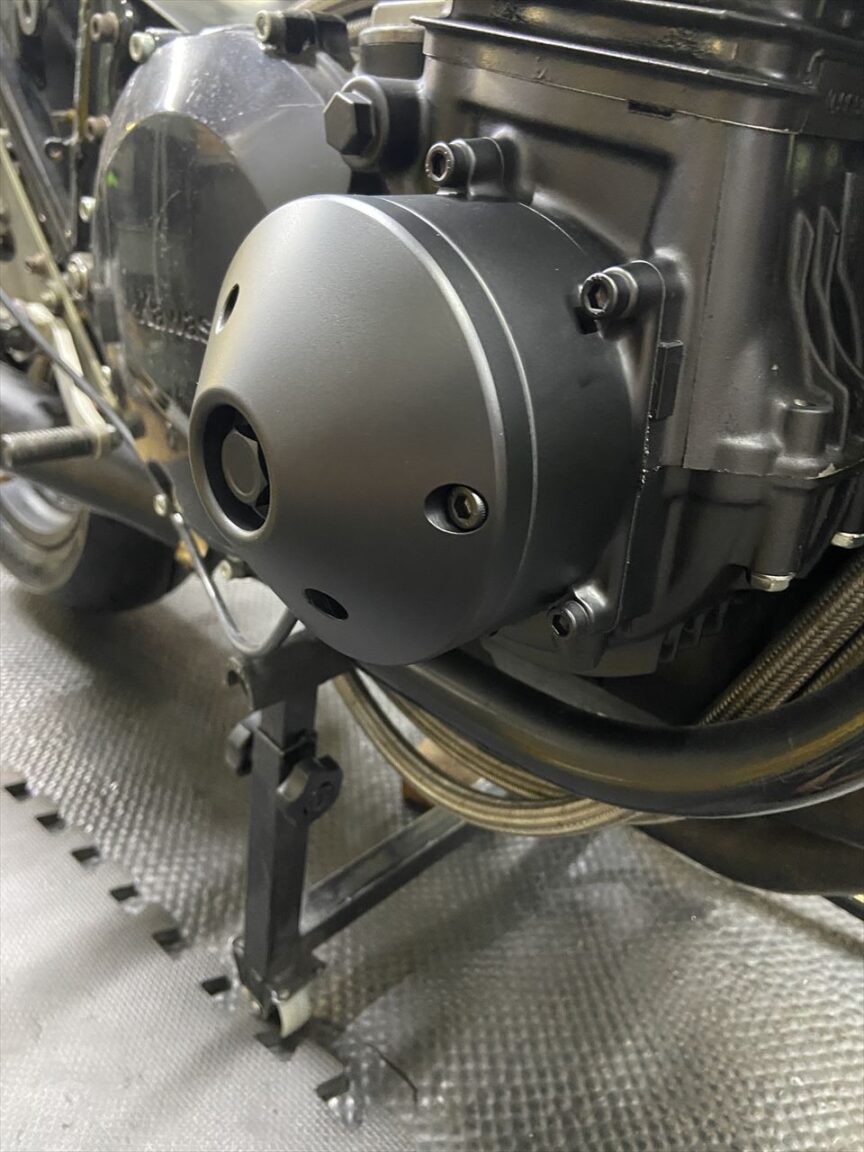

パルシングカバーを取り付けるとこんな感じ。
半割れのヘッドライトステーを取り付けるとこんな感じ。

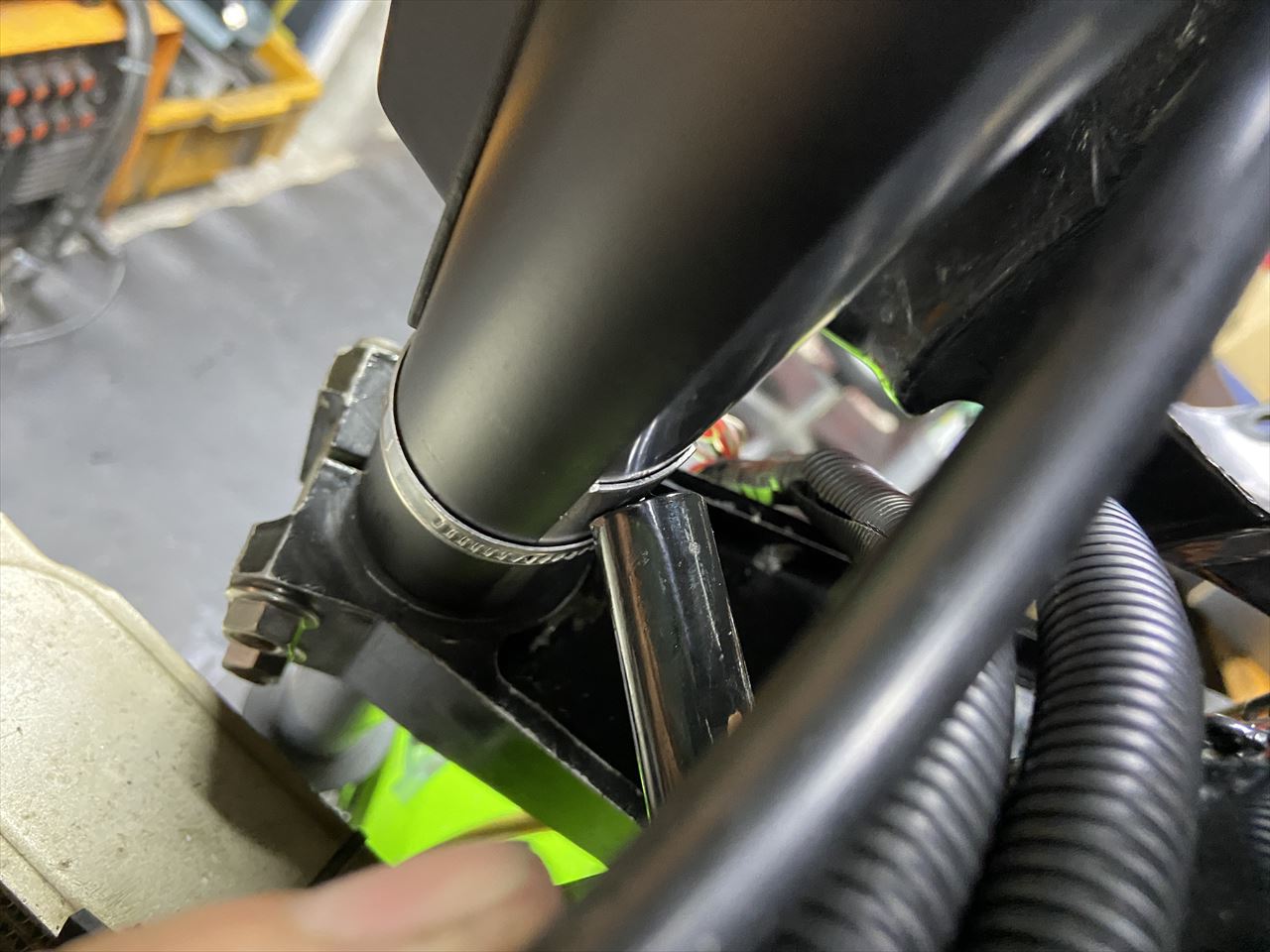

S1のハンドルストッパーとインナーチューブが角で当たるので、キズ防止にステンレスパイプから切り出した板を当て板とします。
