ワークスタイプのキャリパーサポートがほぼ完成しました。

最後に現車合わせで微調整して仕上げます。

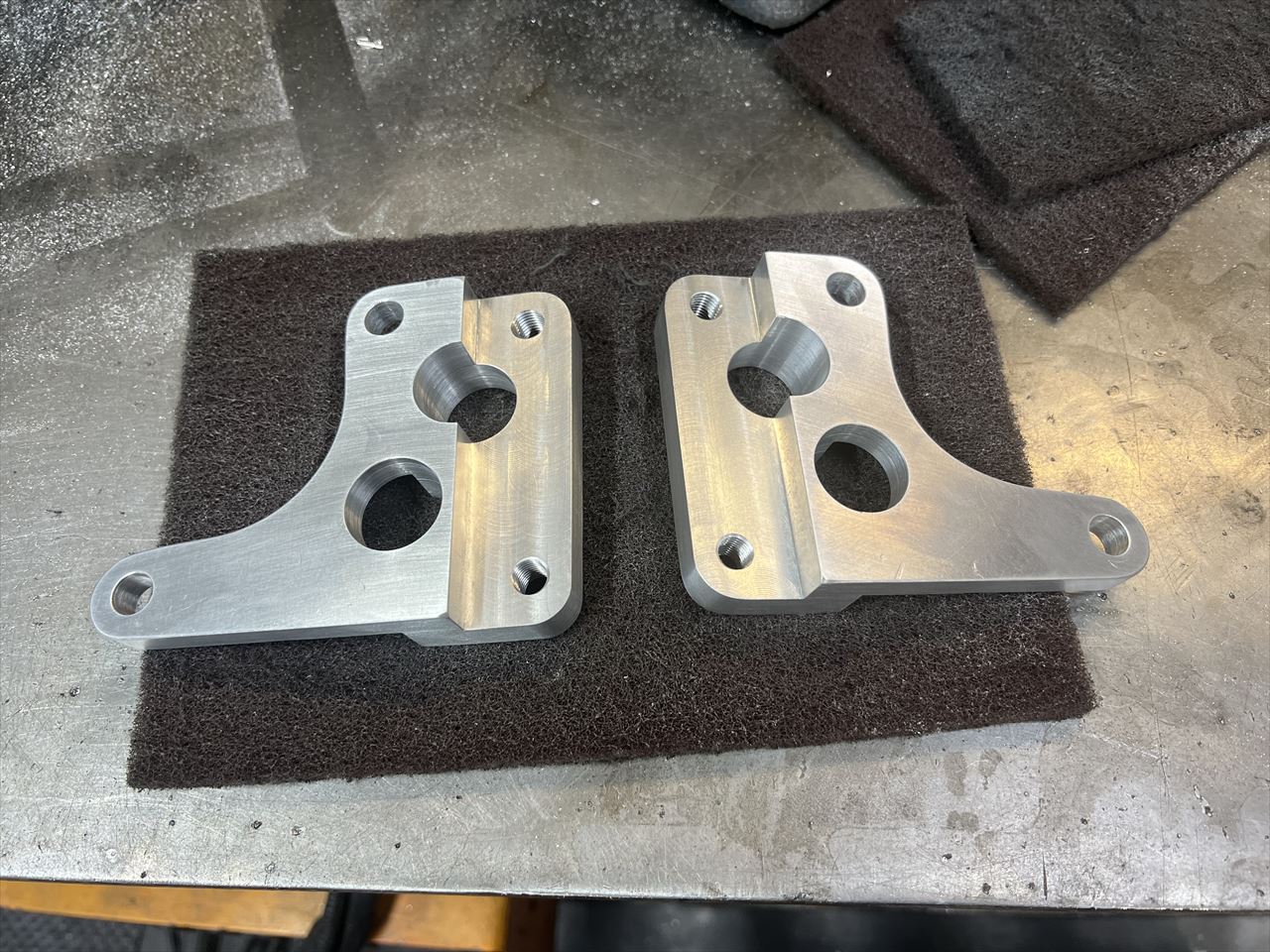

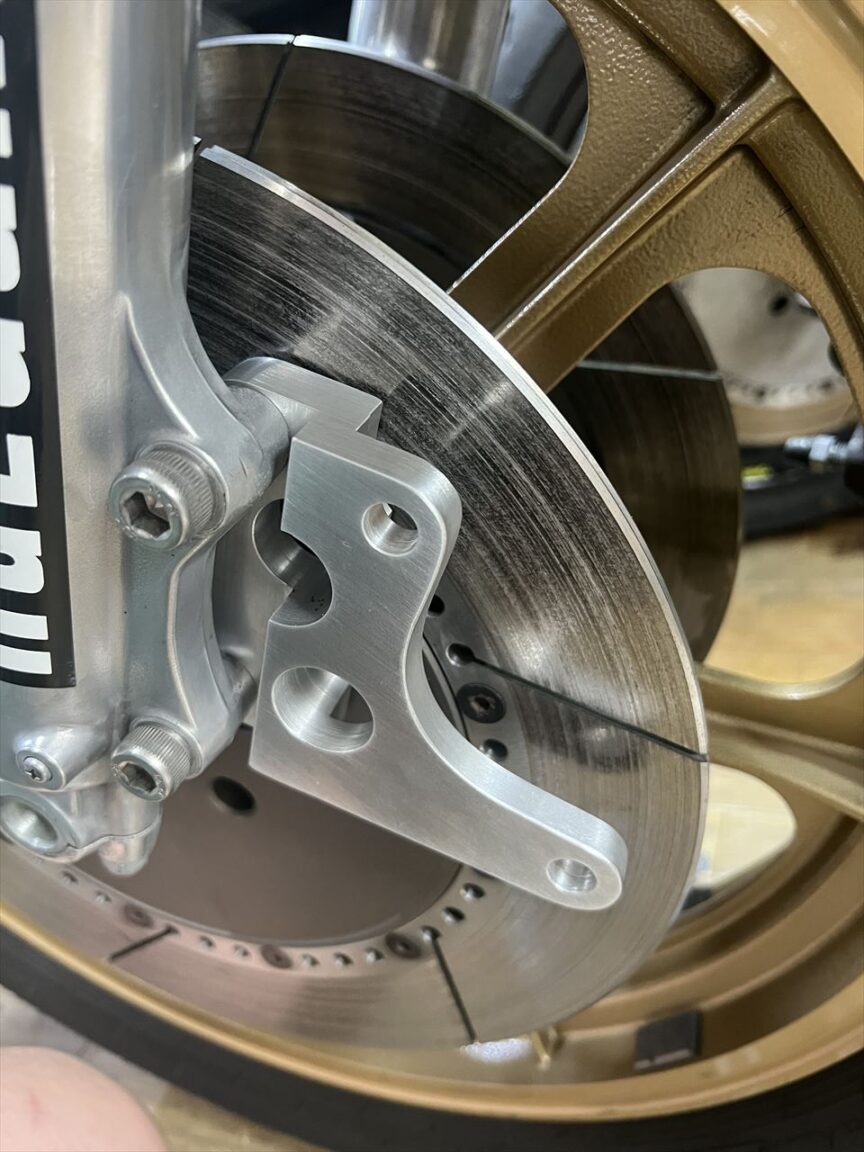

完成品はこちら。

本来のワークス車のサポートは、フォークのブラケット部分を削り込んでフラットな形状ですが、今回はノーマルフォークに合うように段付き形状にしています。

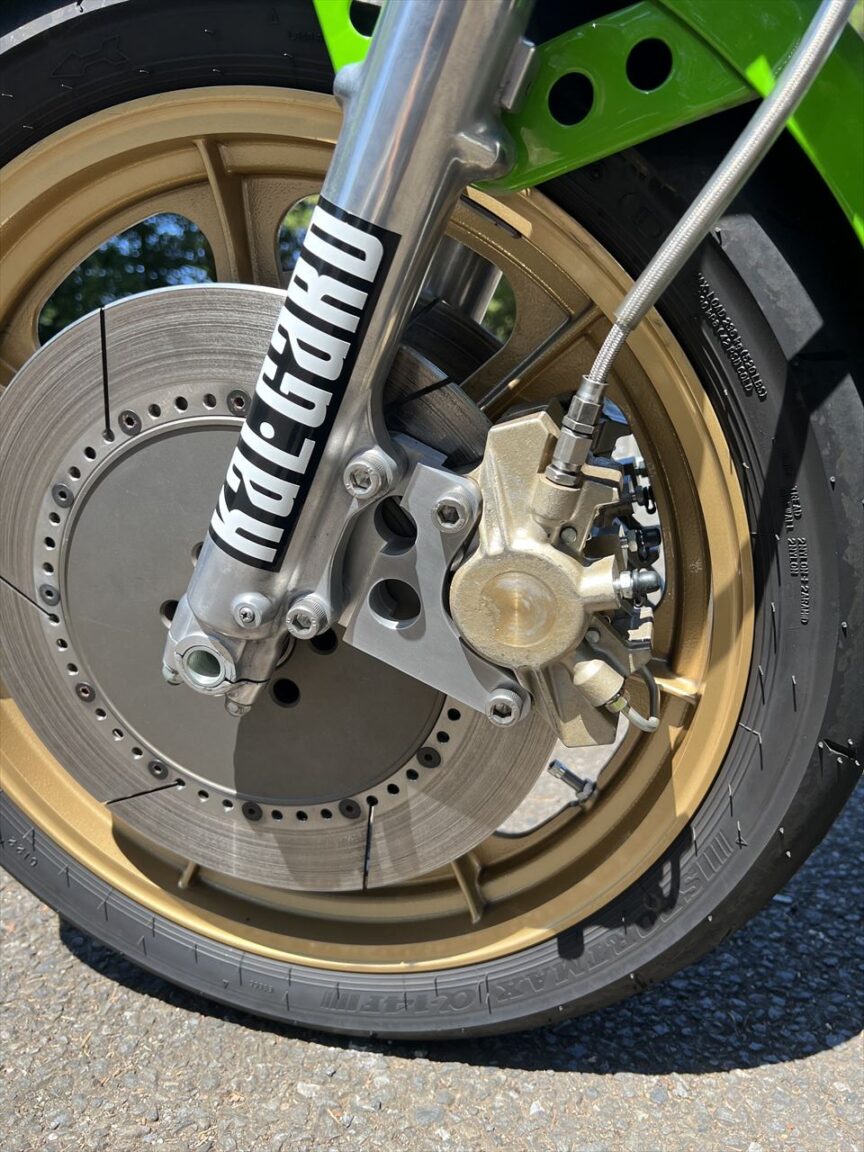

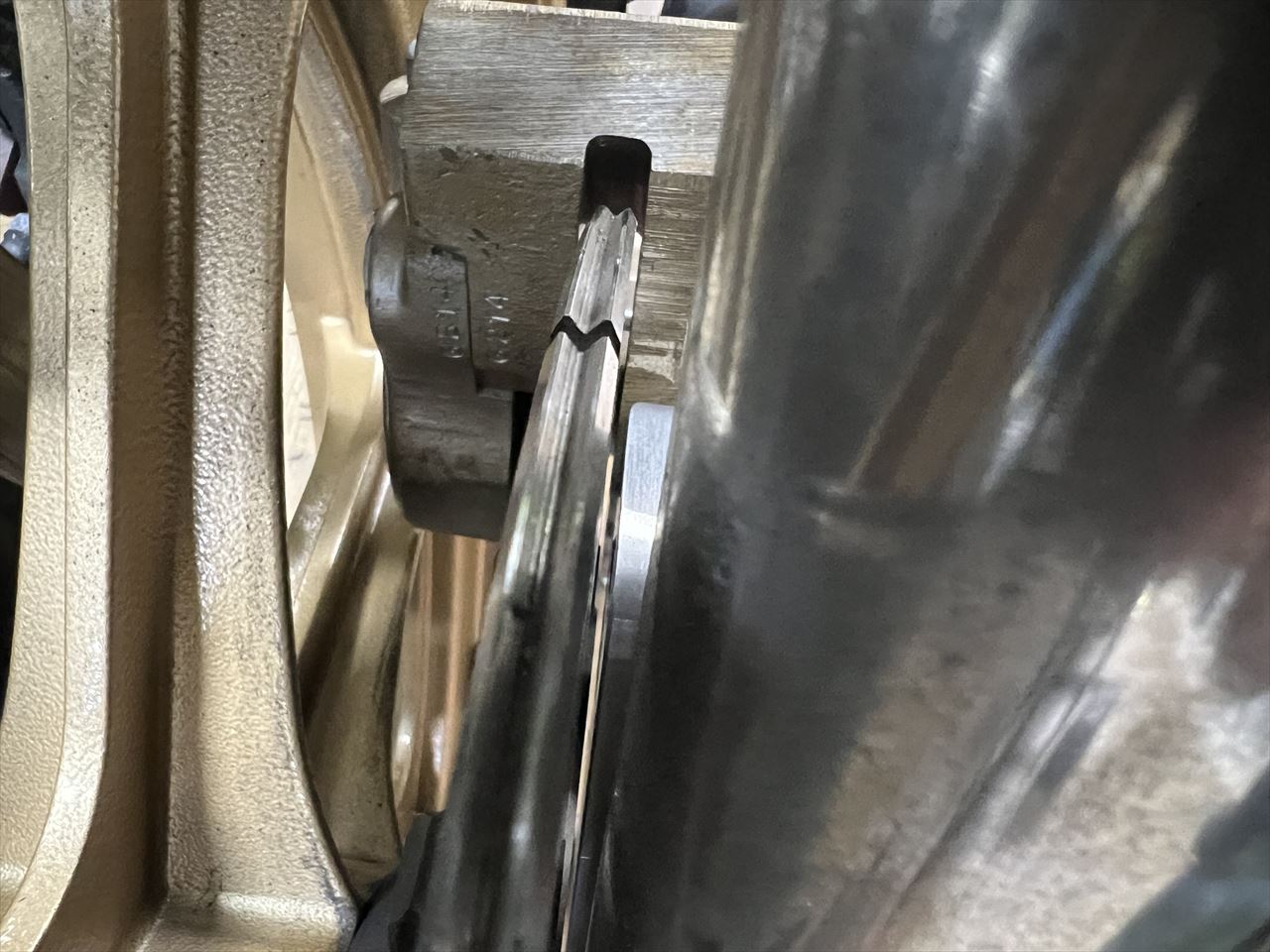

キャリパーはローターとセンターを合わせます。0.2ミリくらいの精度でセンターは合わせたいですね。キャリパー側の溝幅が狭いのと、ピルトンのボアが大きいので、左右ピストンの出代の偏りを少なくするためです。

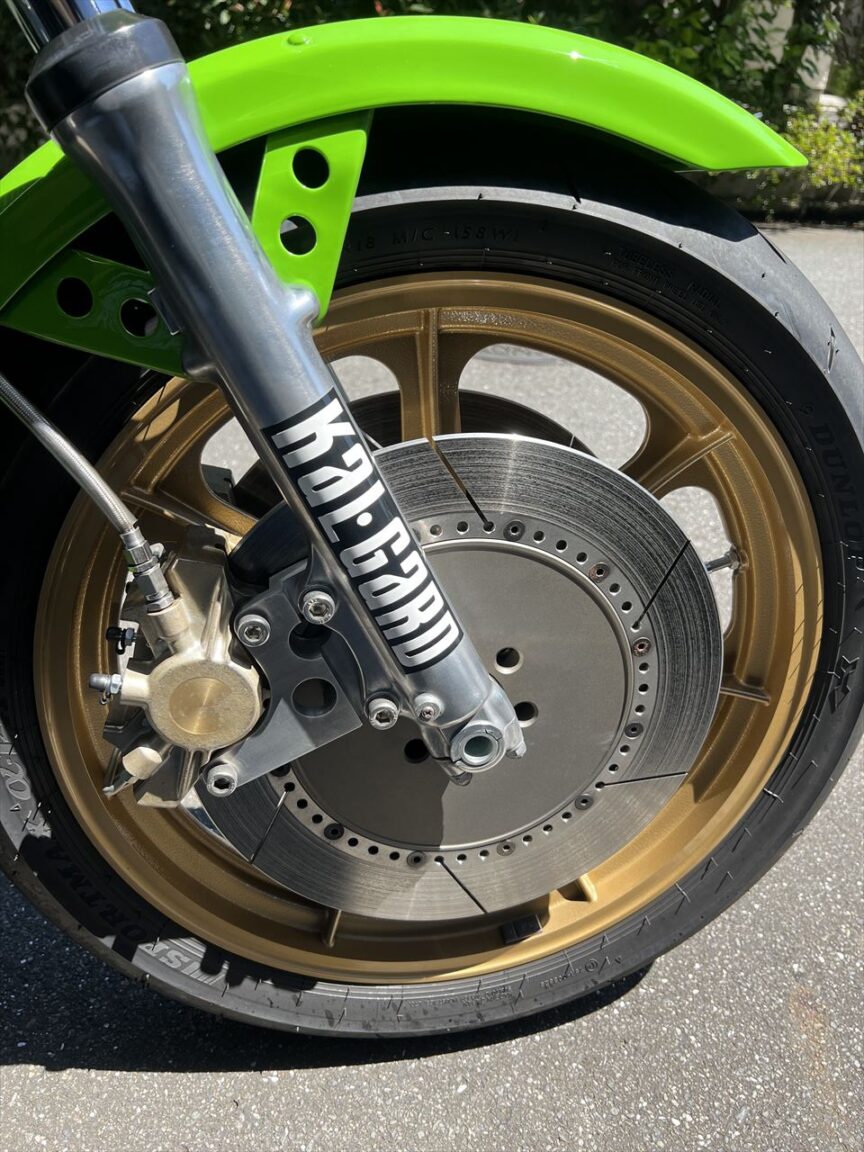

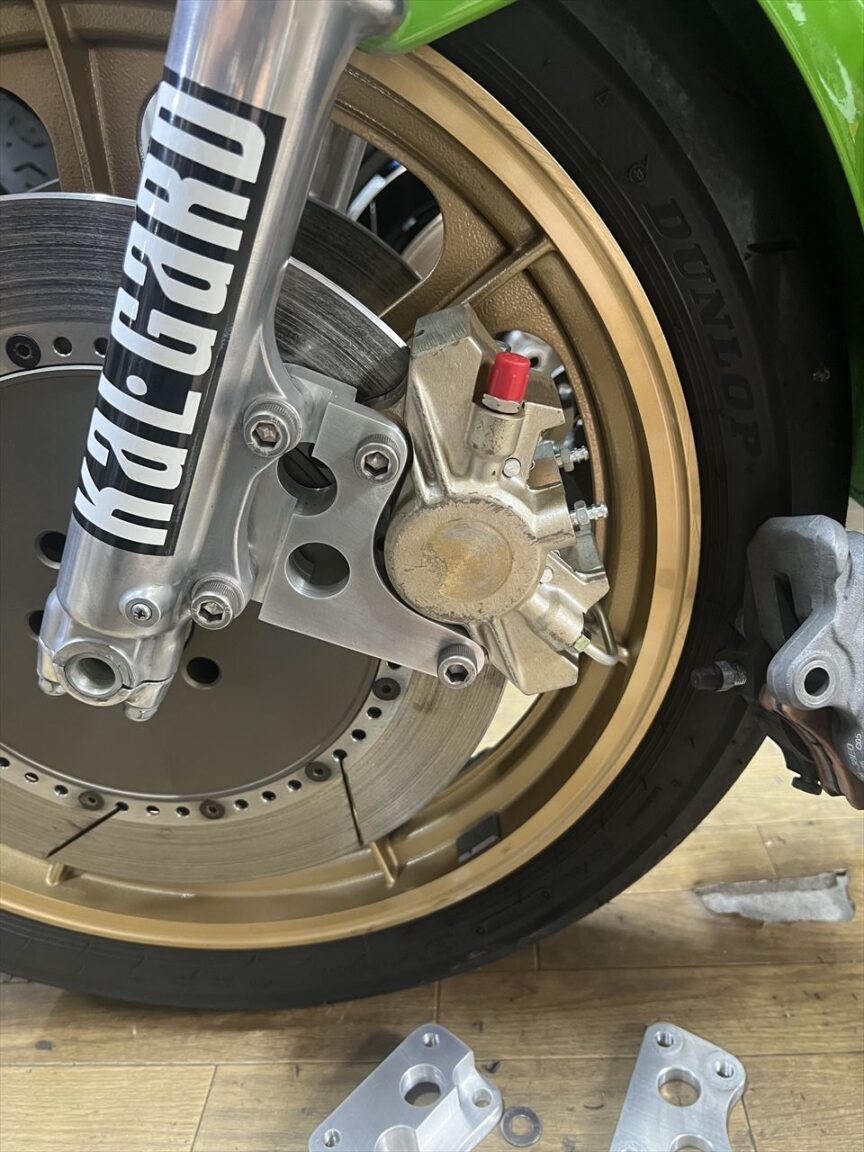

S1キャリパーを取り付けます。今回の組み合わせの場合、パッドは外さずにキャリパーの脱着ができました。

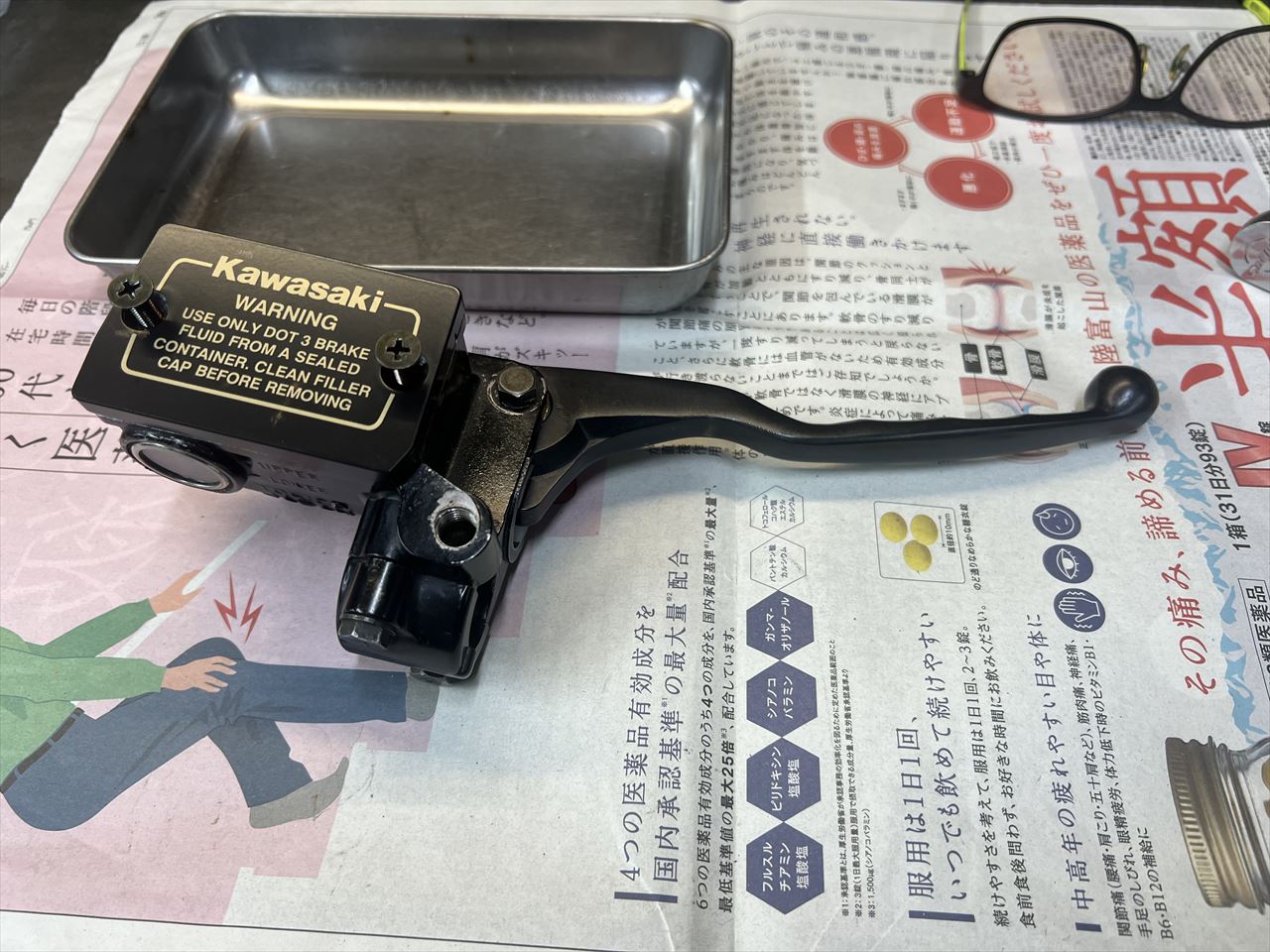

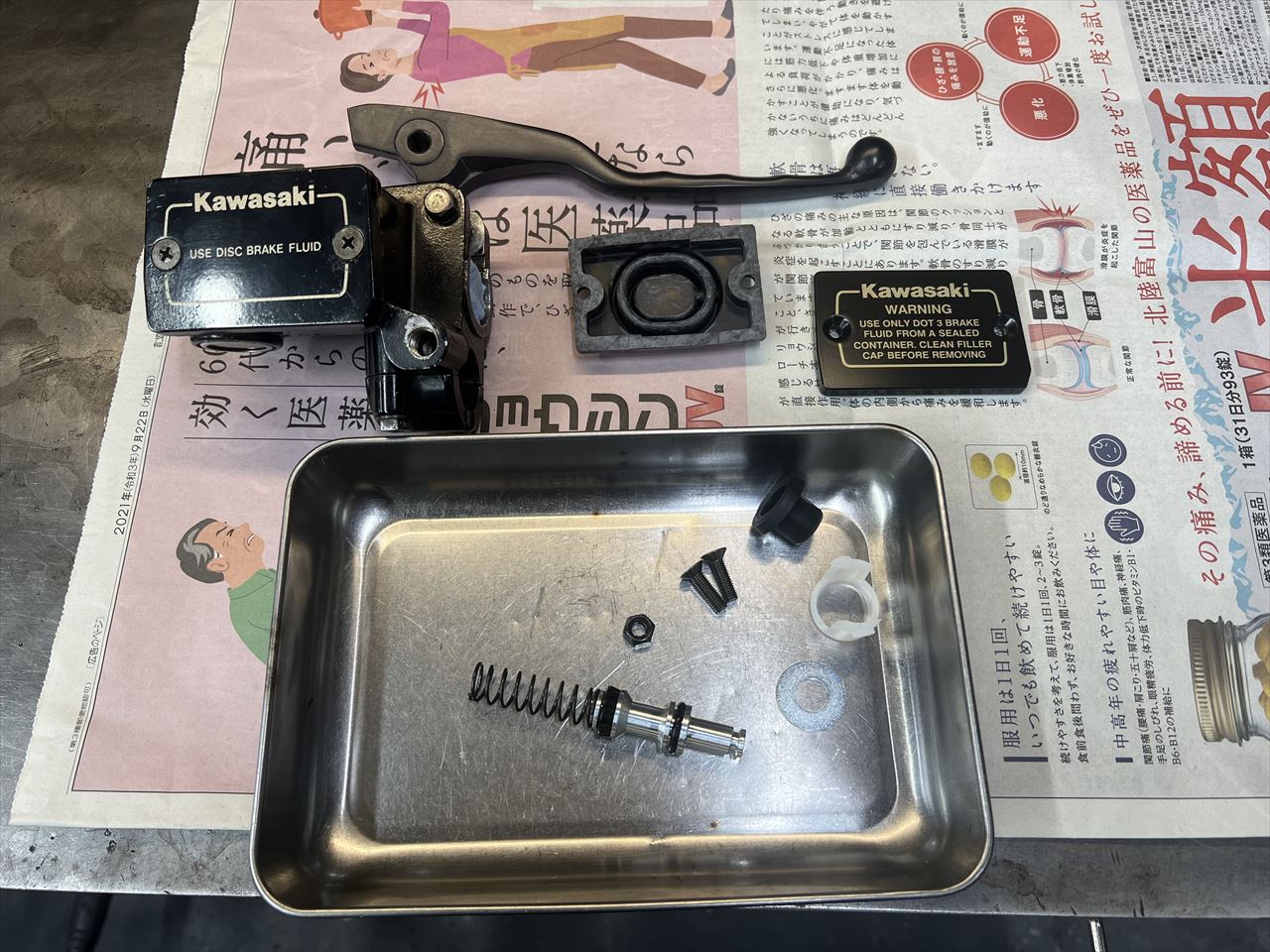

マスターもお持ち込みのきれいなものに交換します。

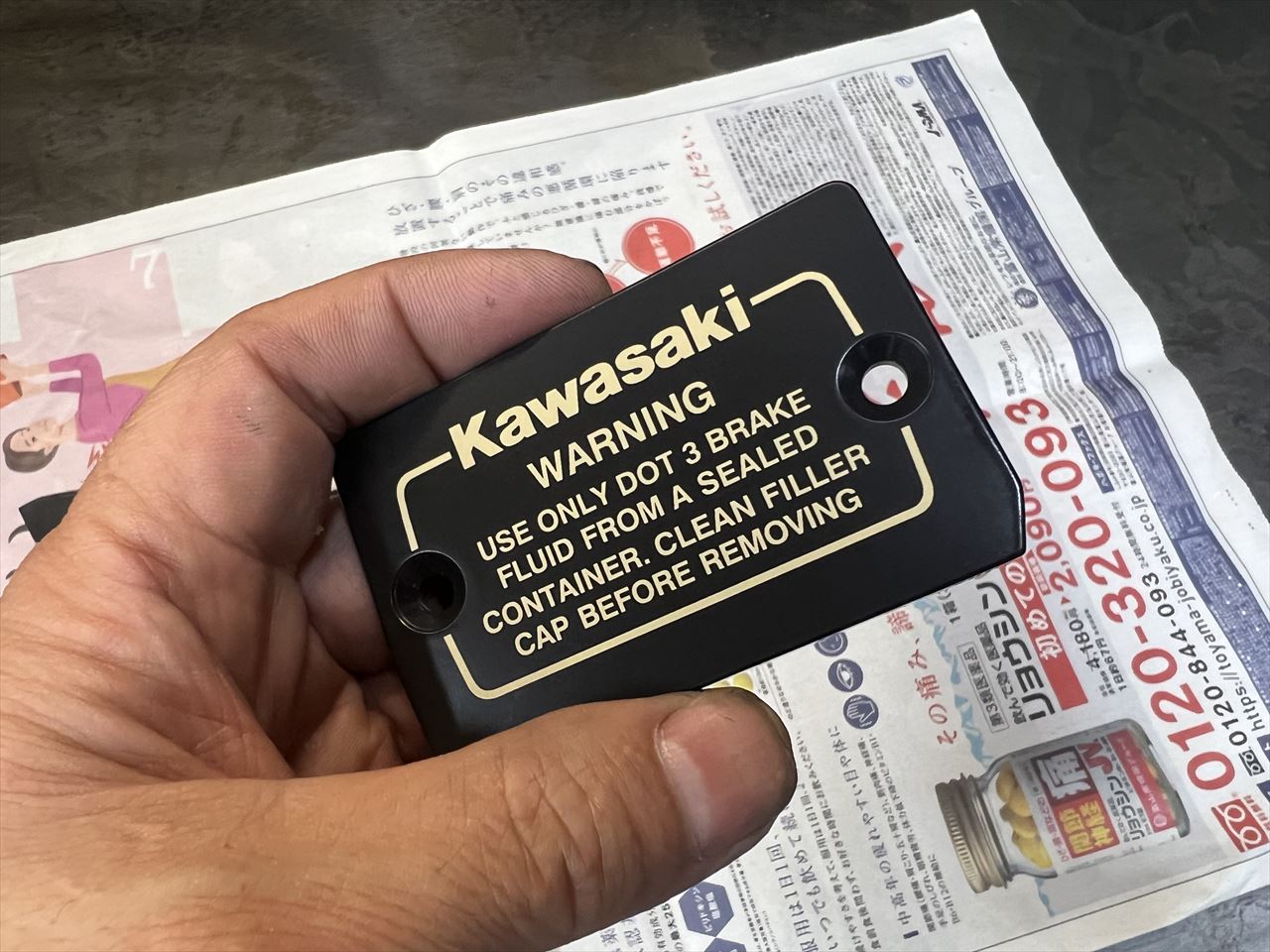

リザーバーのキャップはヤフオクなどで見かける削り出しのものです。

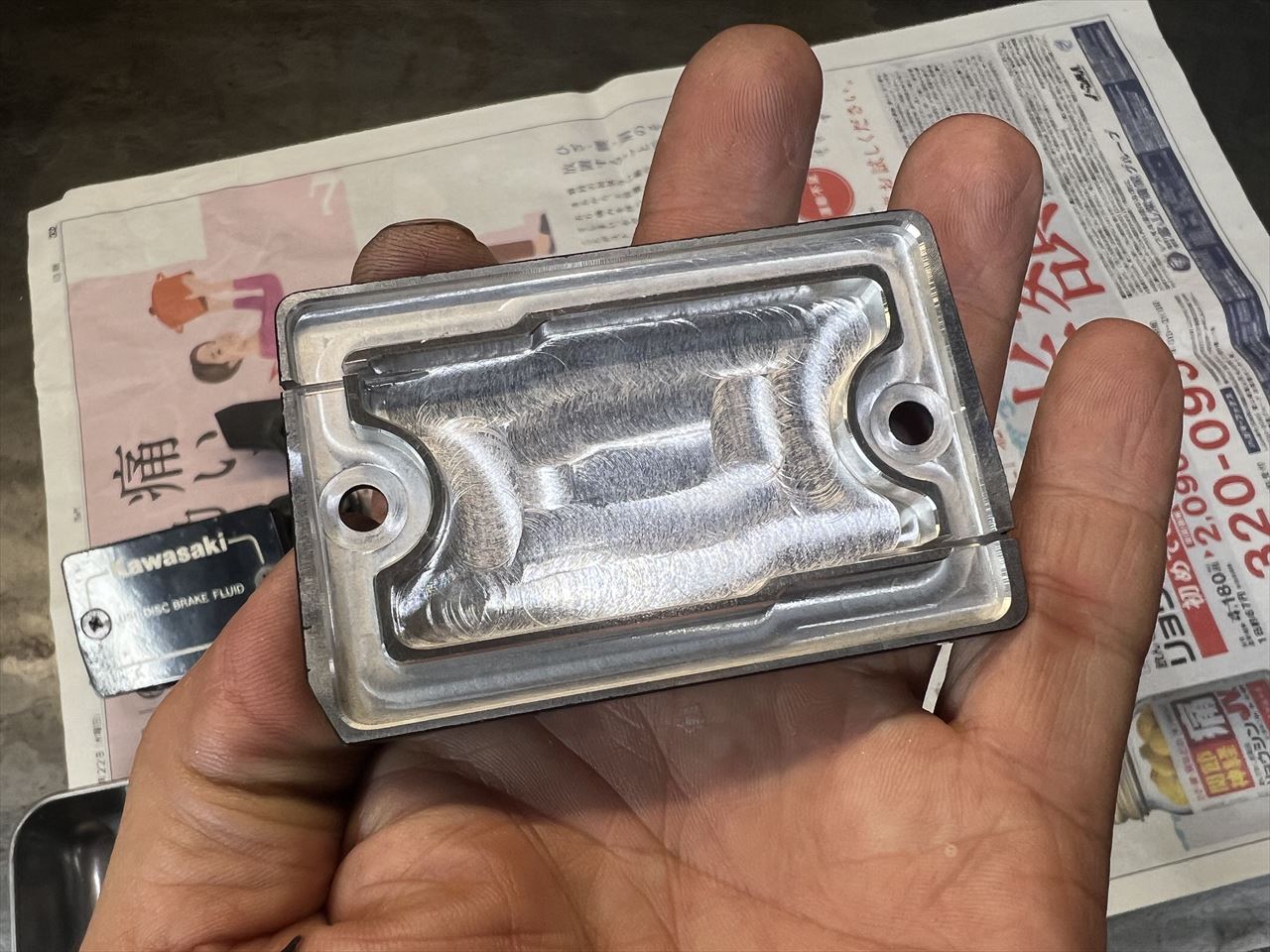

形状も細部まで純正とほぼ同じでよくできていますね。ダイヤフラム上側の呼吸スリットもきちんと再現されています。

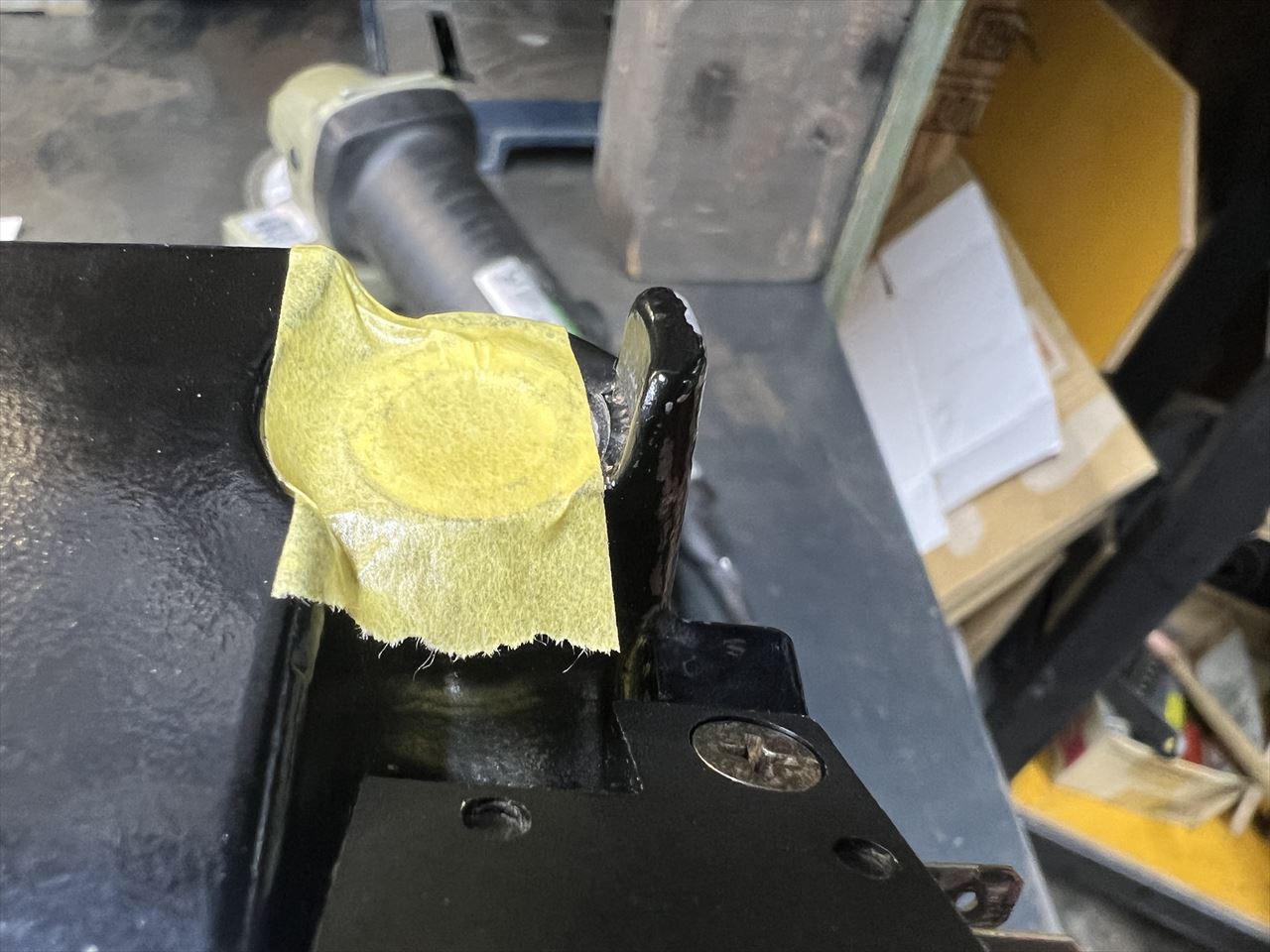

マスターのバンジョーボルトところ、周り止めの突起はホースのレイアウト上干渉するので削除します。

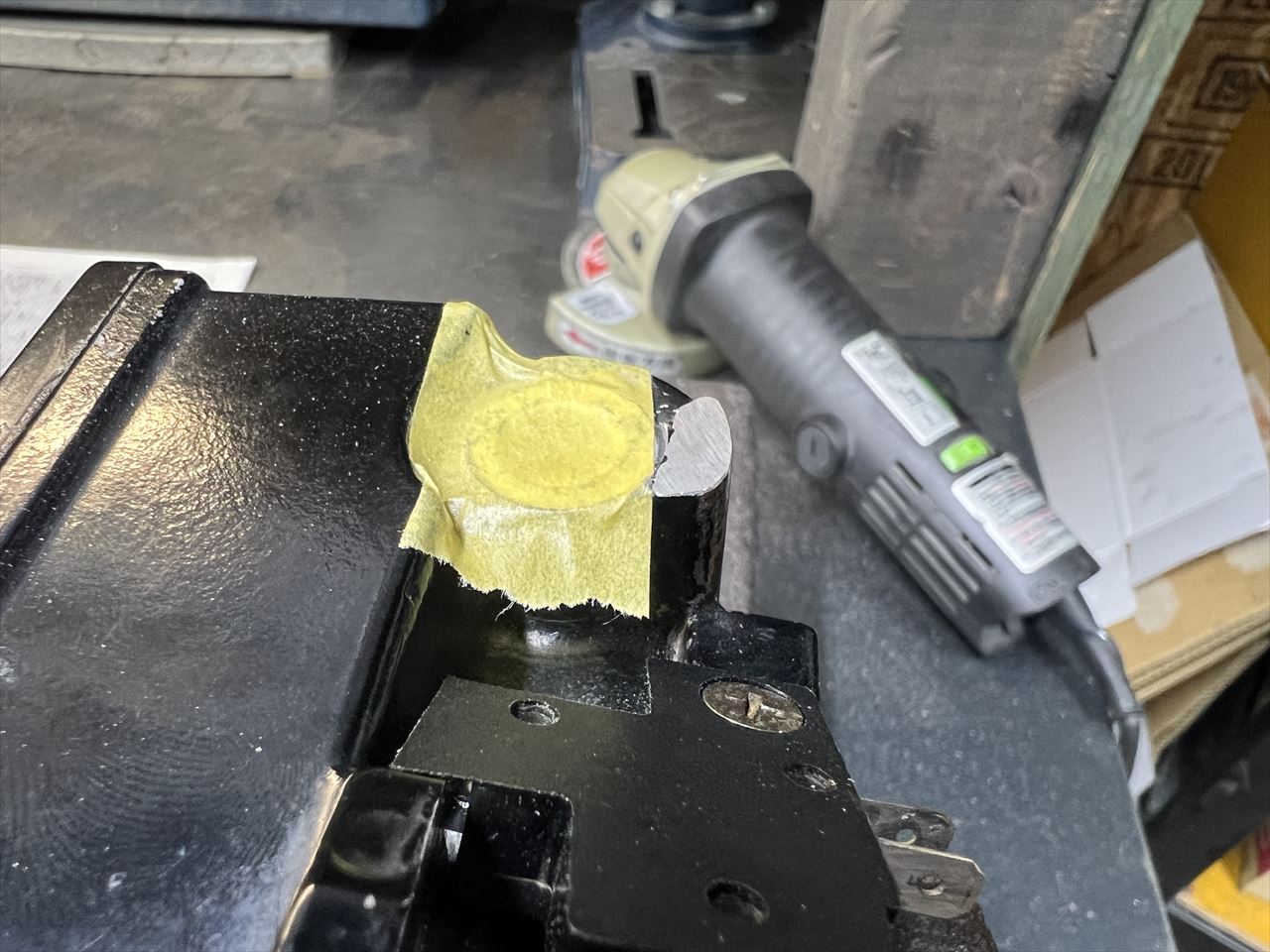

削除後はこちら。

マスターの準備ができました。

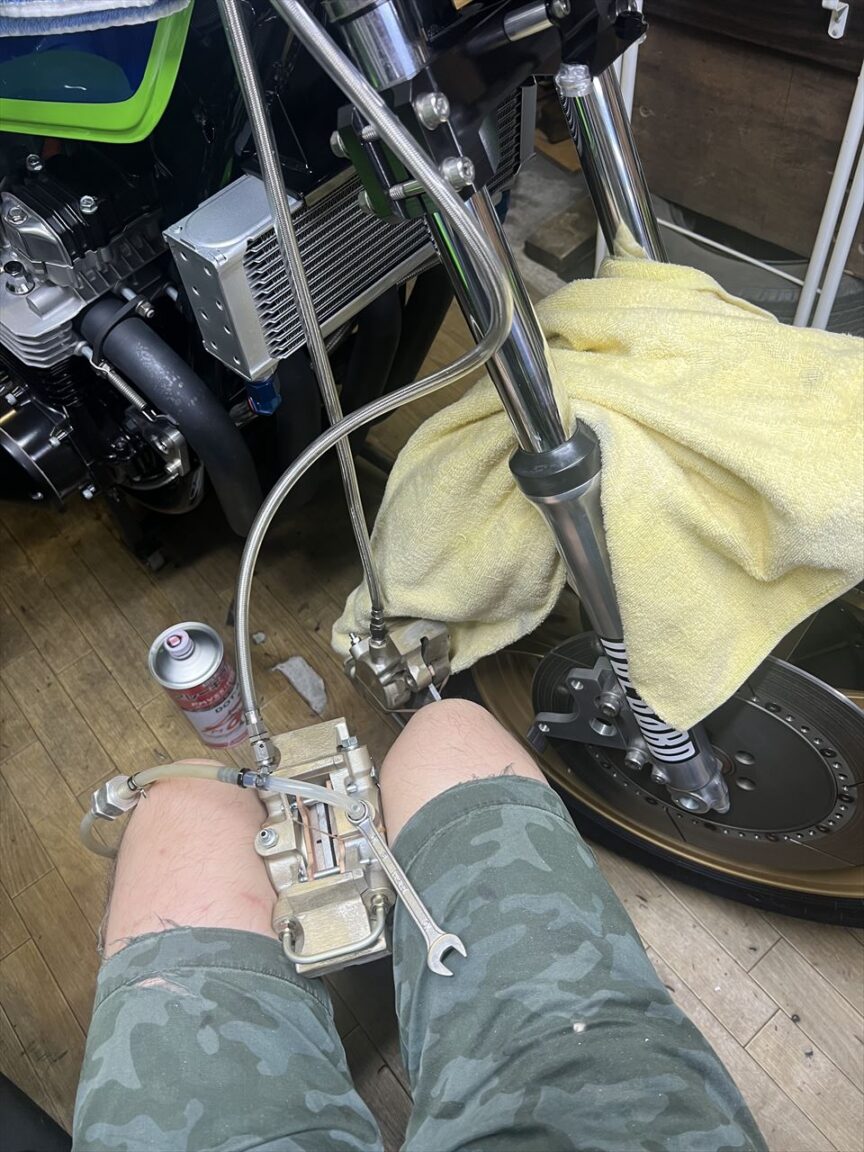

車両に取り付けてエア抜きします。

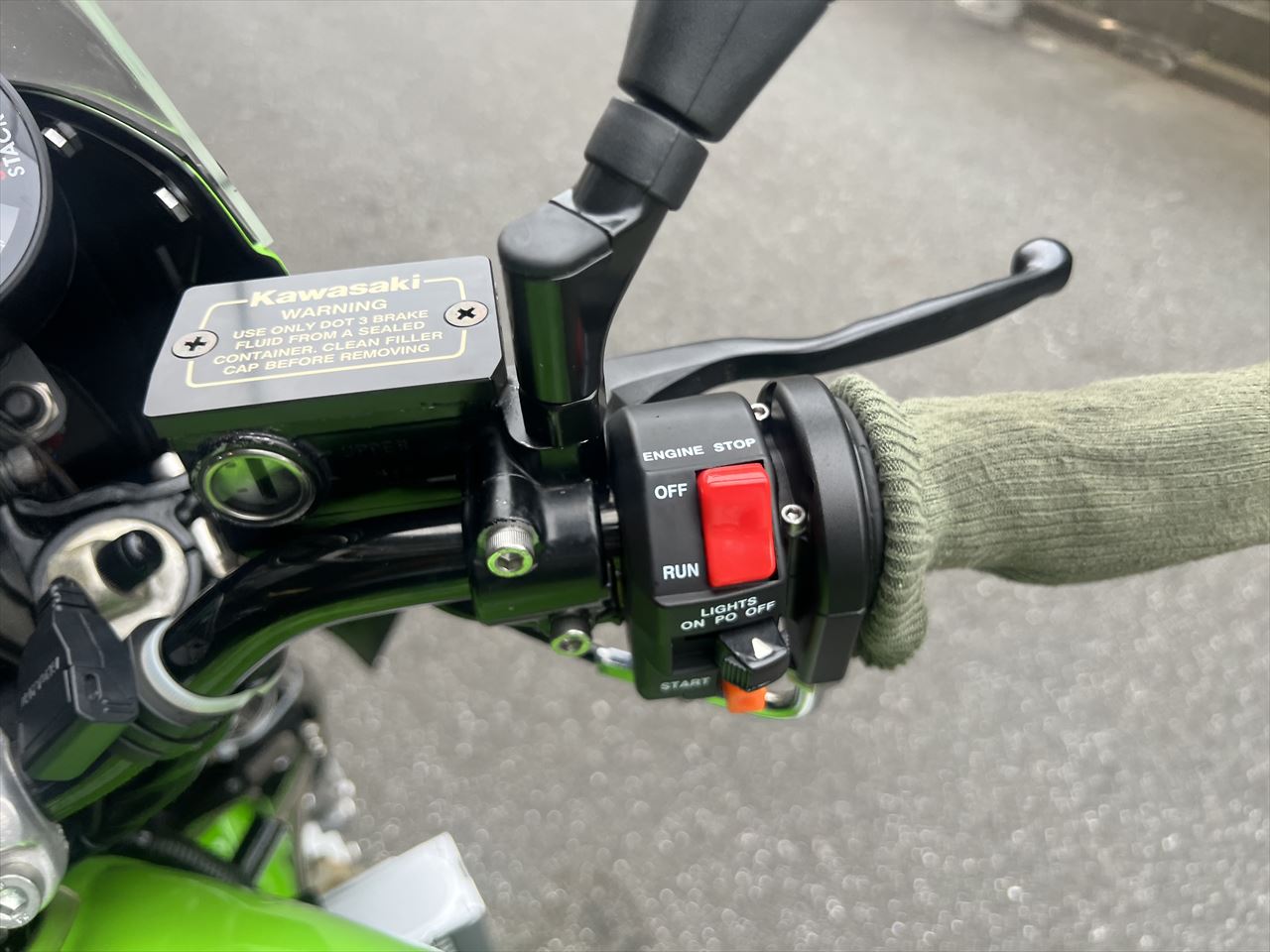

リザーバータンクのゲージ窓は、ガラス製の方が劣化が少なくいいですね。

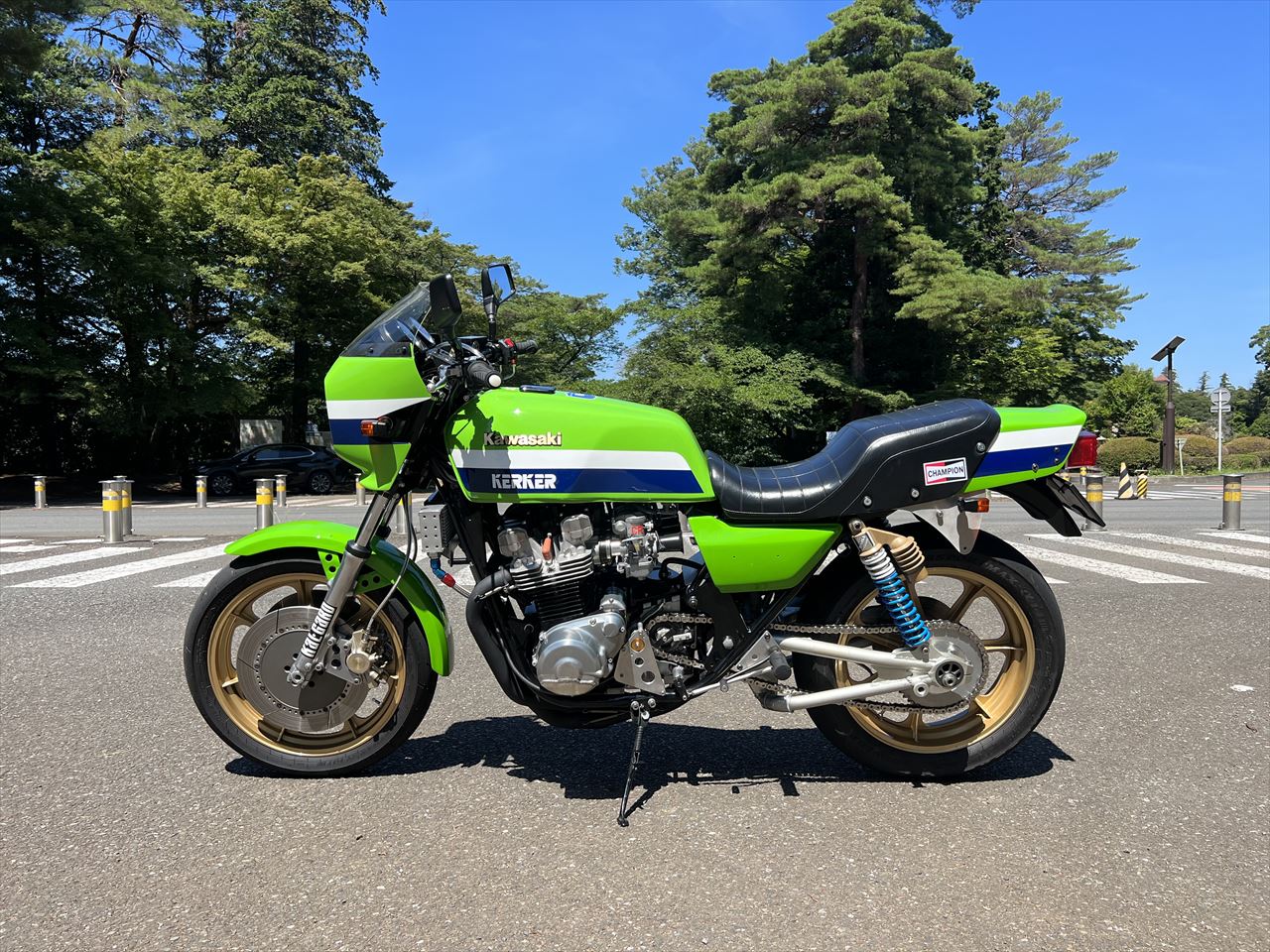

試運転に向かいます。

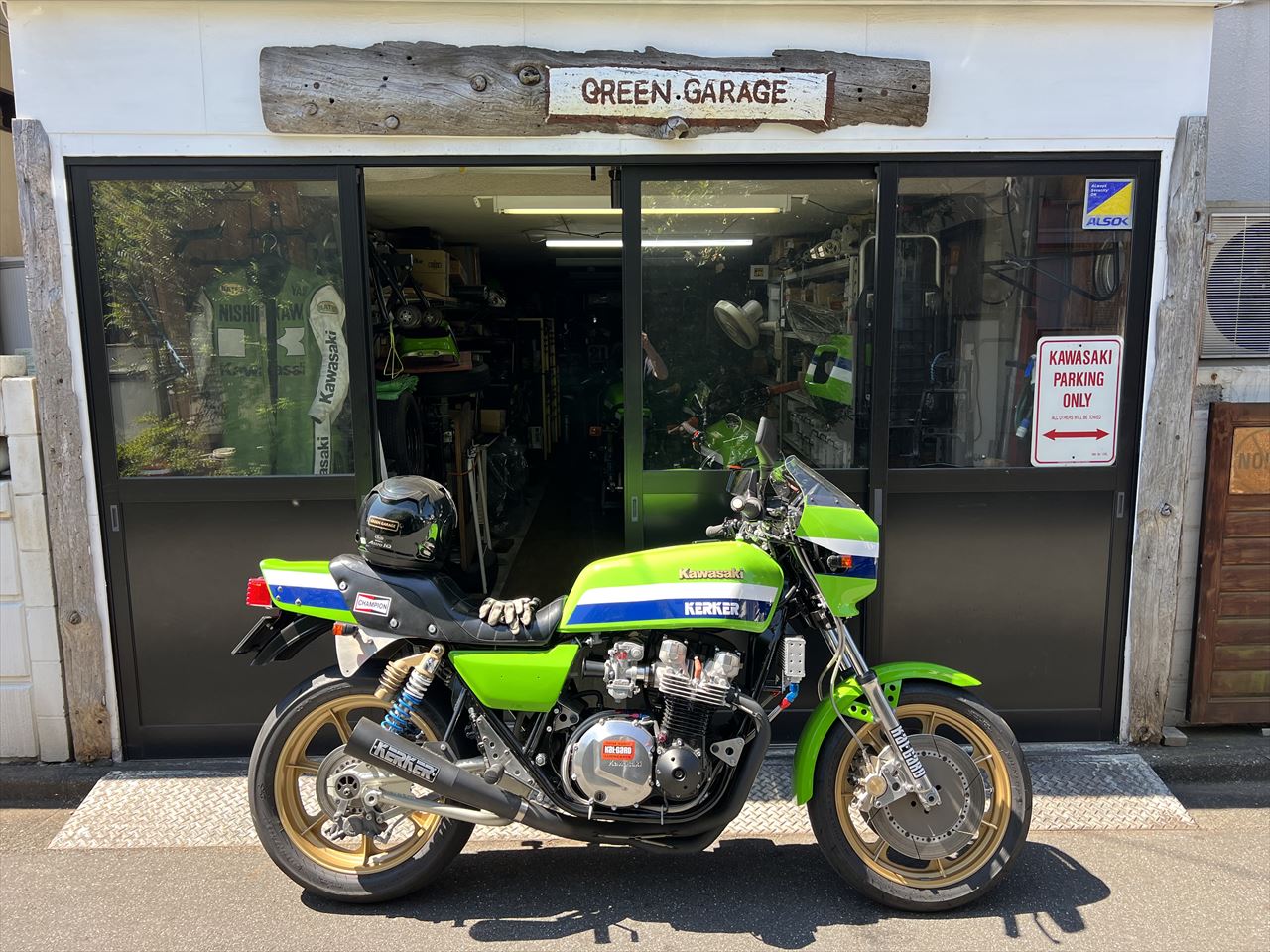

ブレーキはもちろん、その他もいいコンディションが保たれています。
