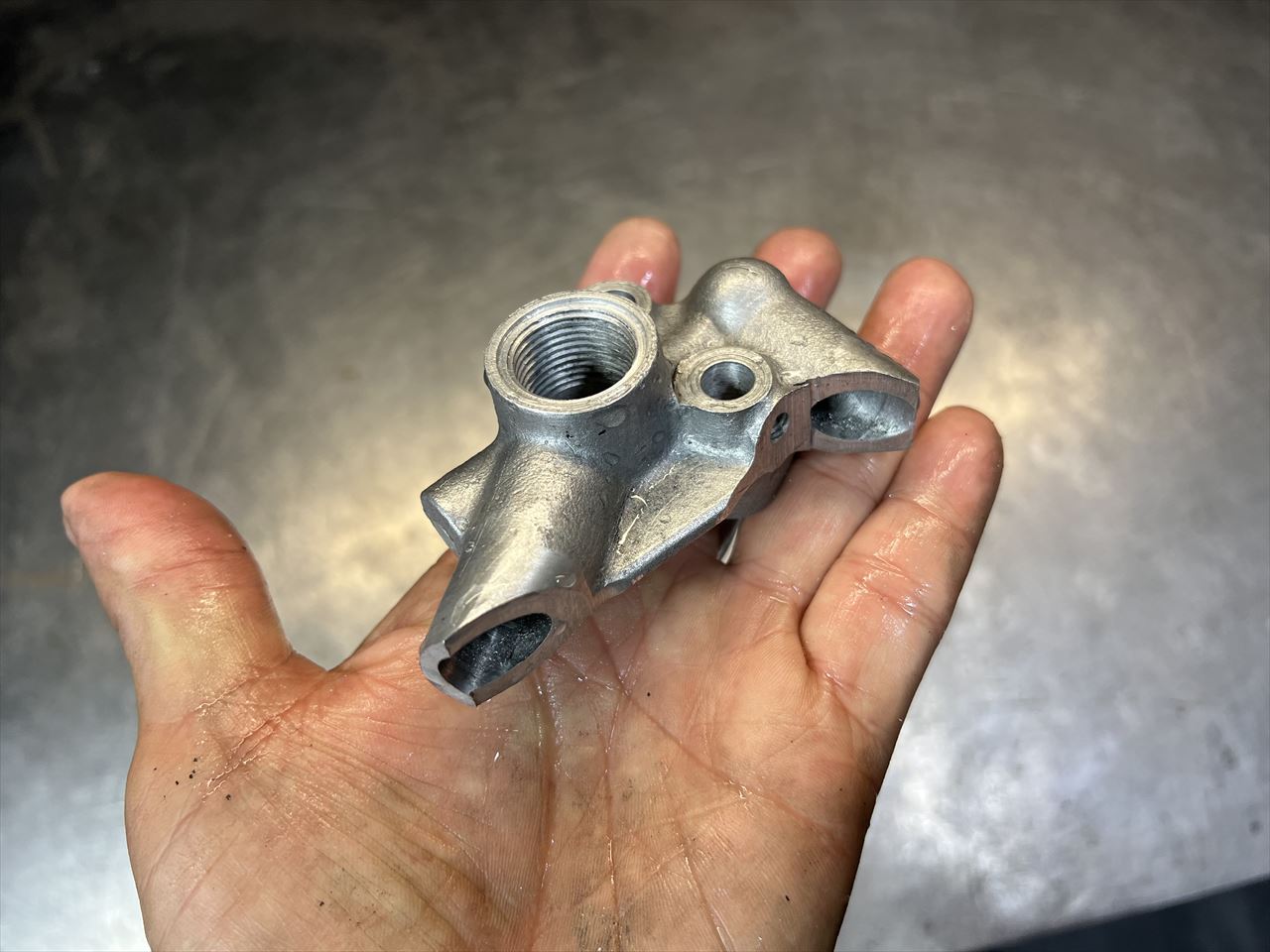

オイルクーラー取出しを製作します。純正部品を素材に、AN8のコネクター仕様に改造します。
取出しをダミーエンジンに取り付けます。
コネクターを溶接する方向にマークします。
コネクターの取り付け面をカットします。

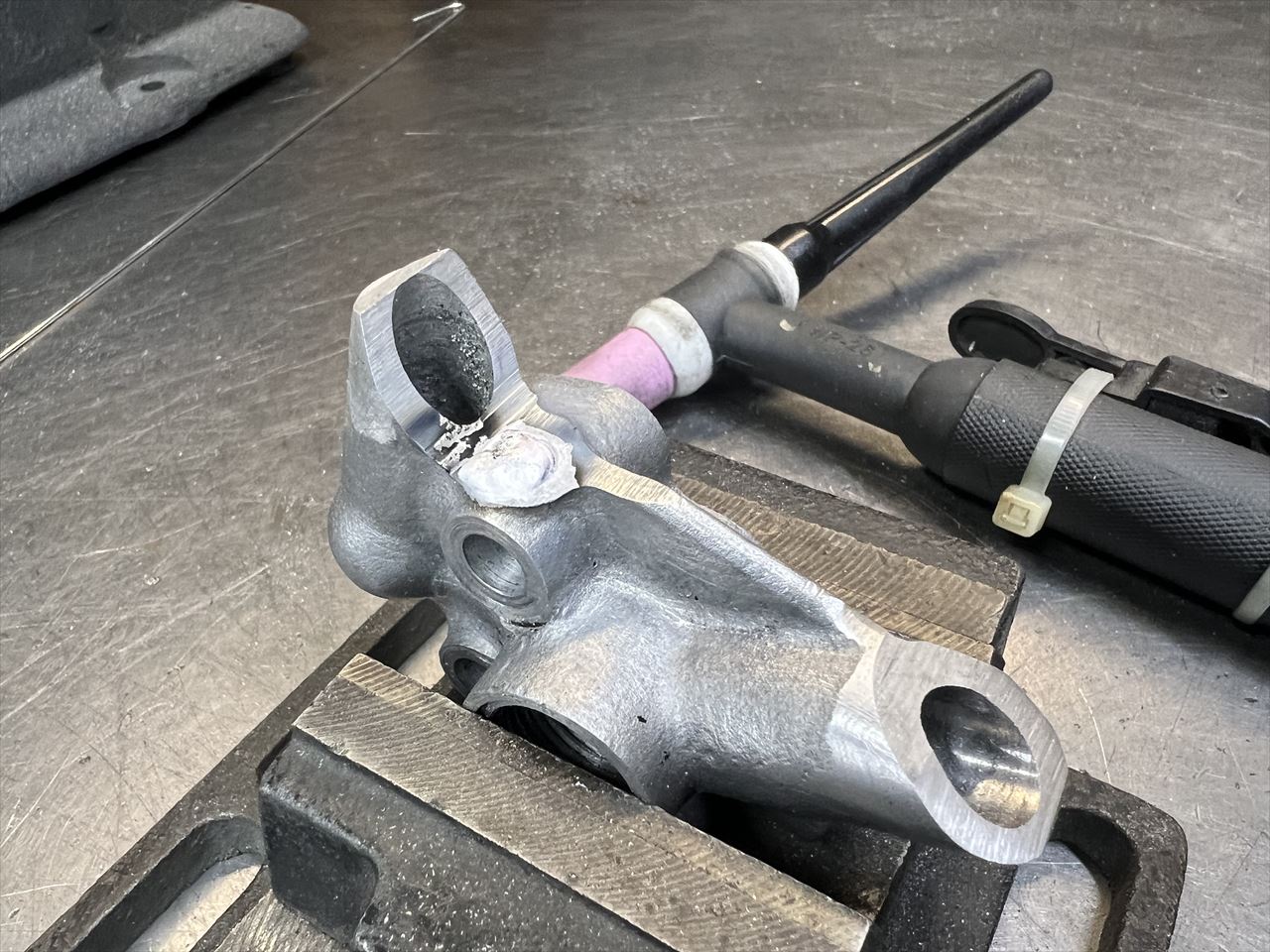

いらない加工穴を溶接で埋めます。

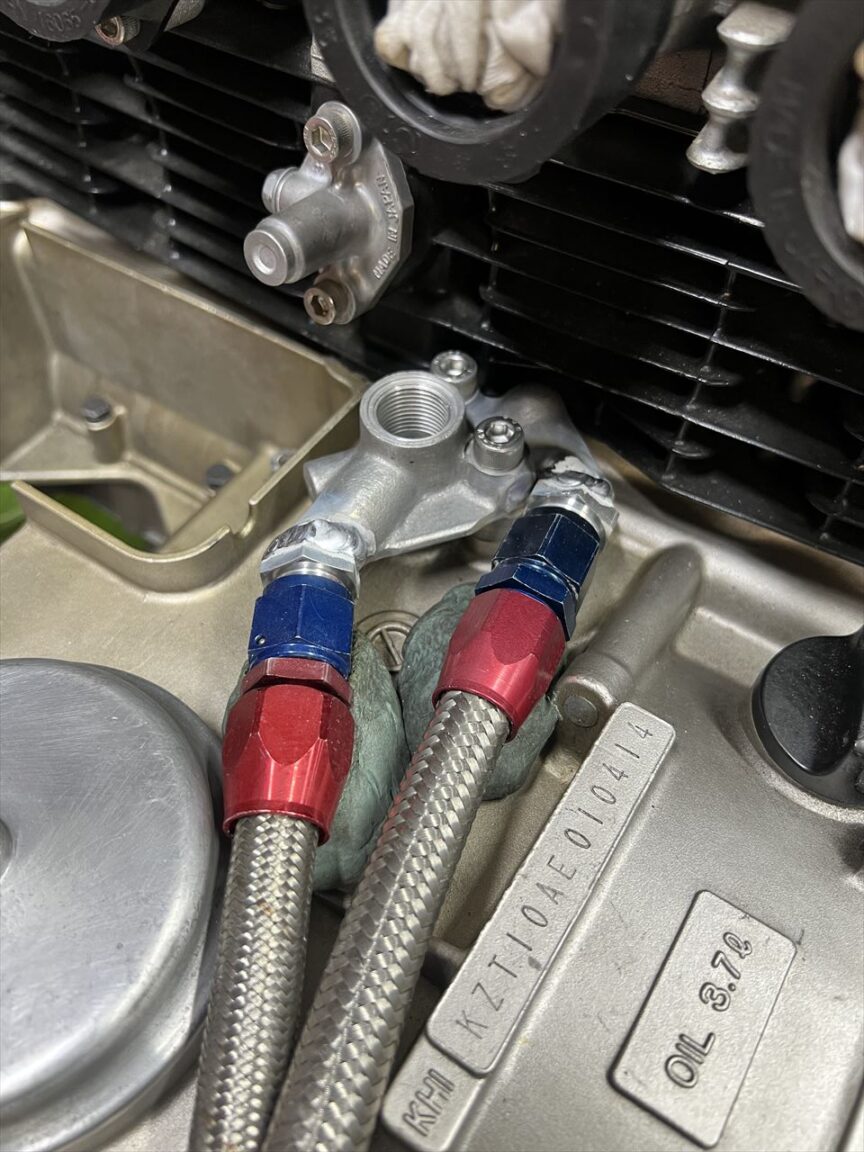

ダミーのホースを粘土でセットし、コネクターの向きを決めて仮溶接します。

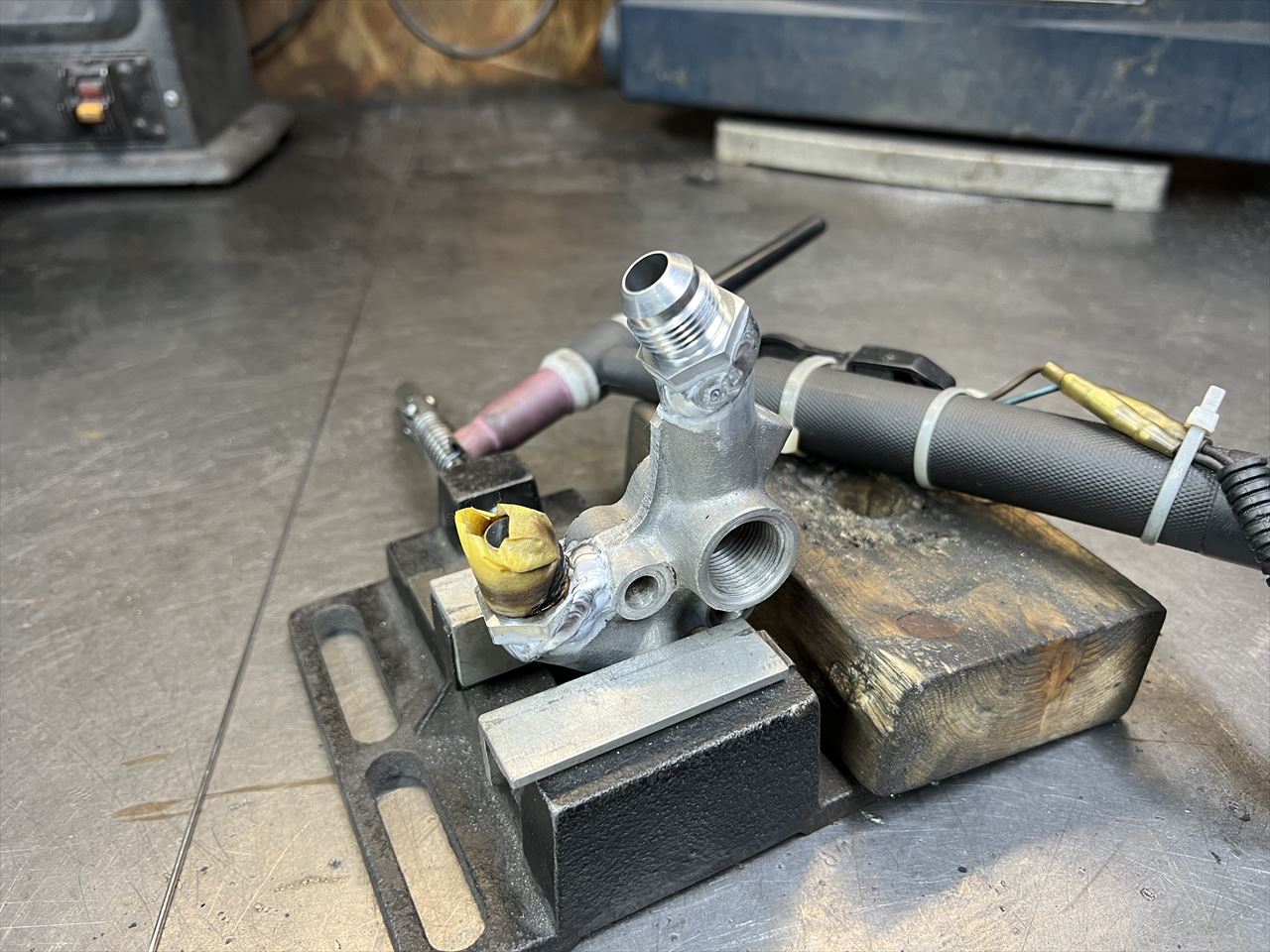

コネクターを外して全周溶接します。

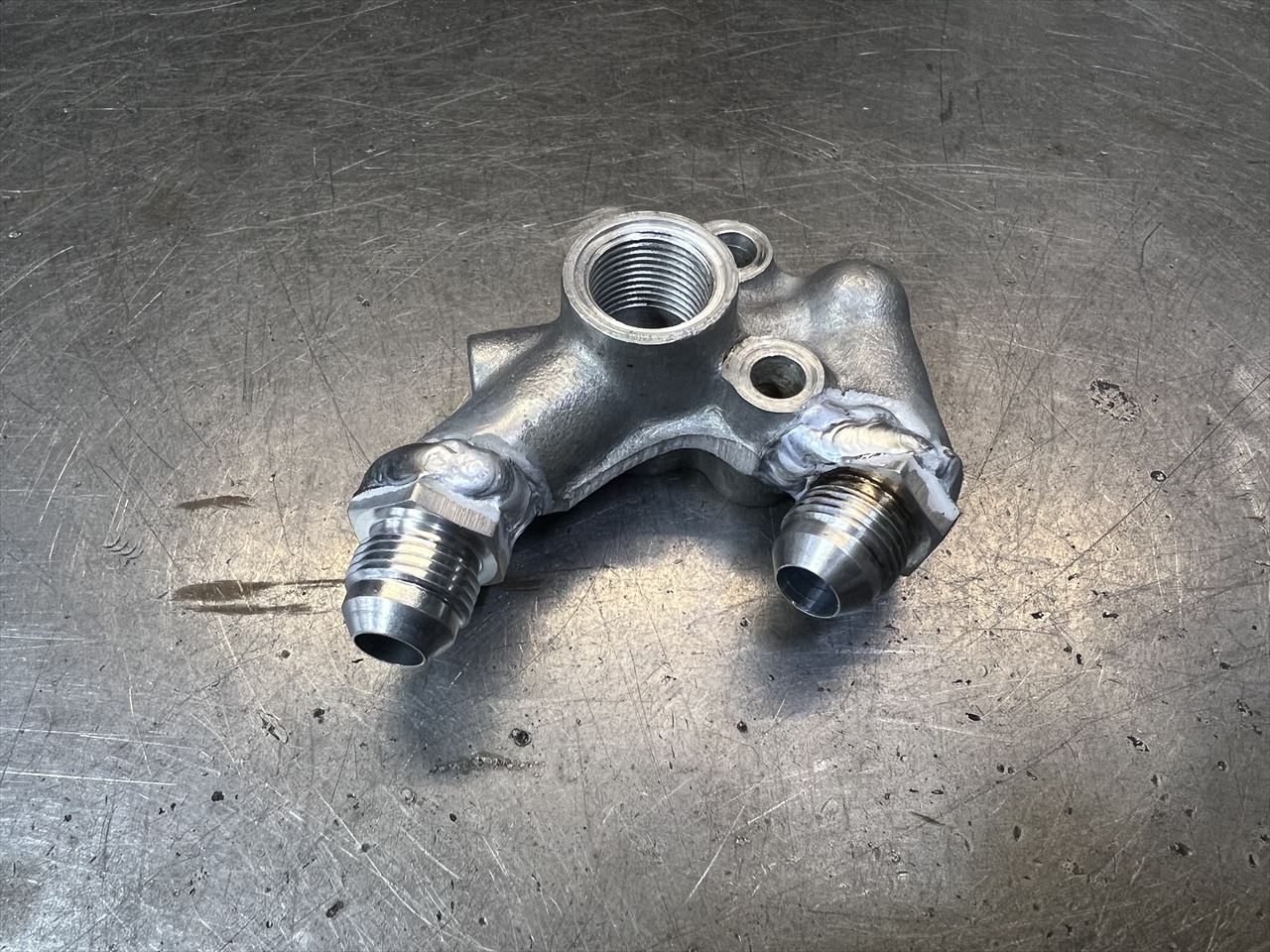

溶接完了です。

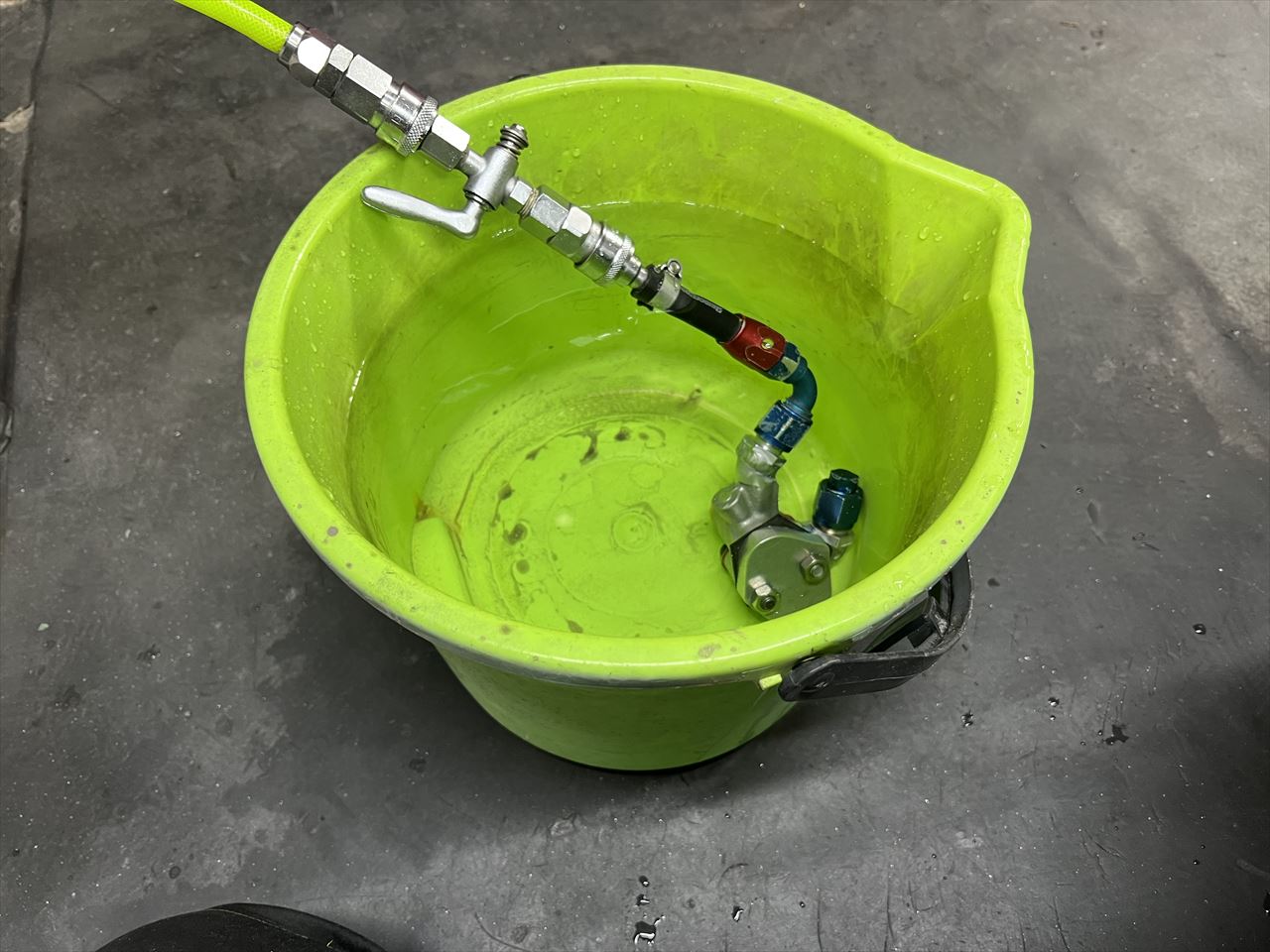

エア圧をかけ、水中で漏れチェックします。

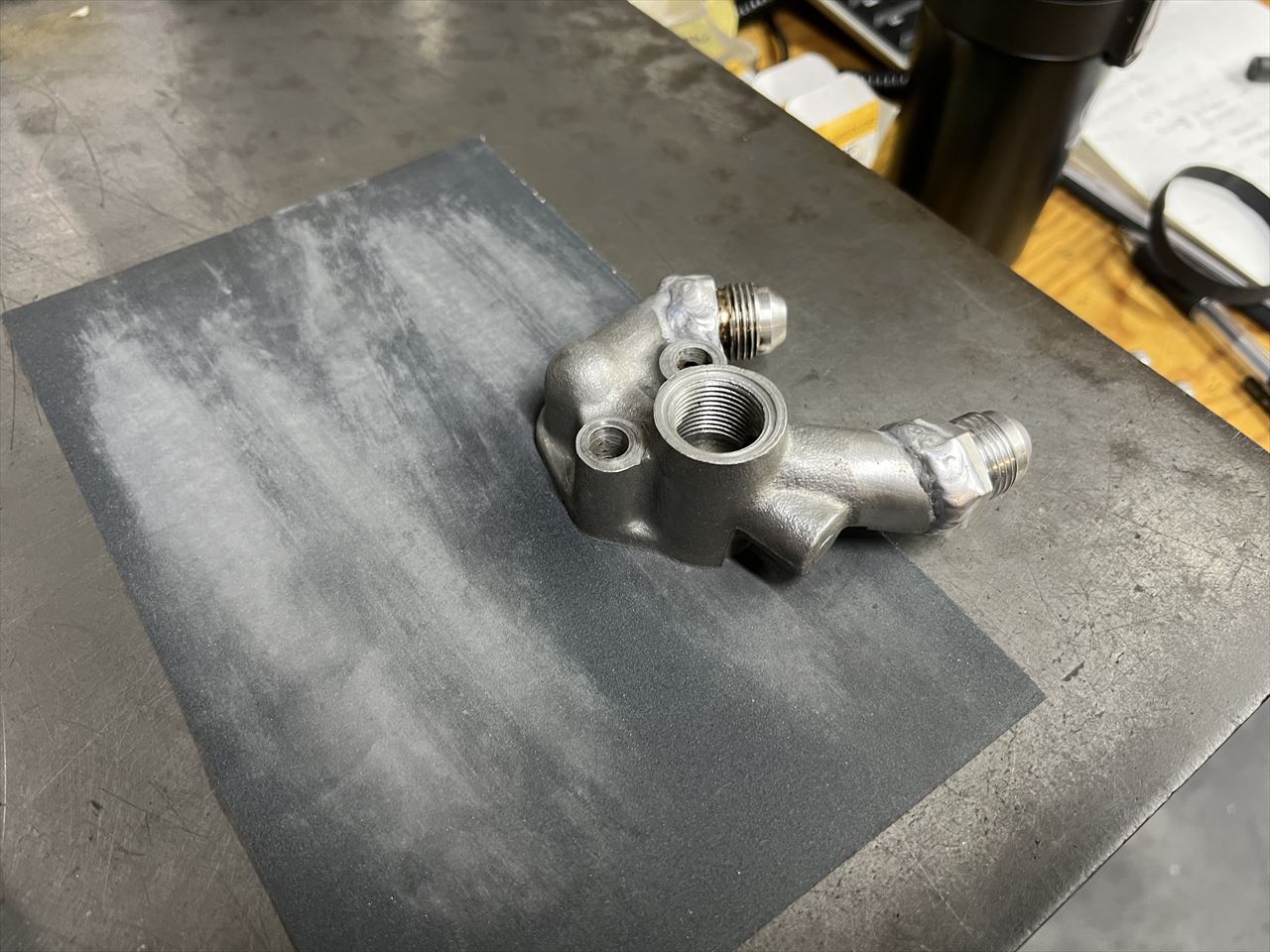

定盤上のサンドペーパーで取り付け面の小傷を修正します。

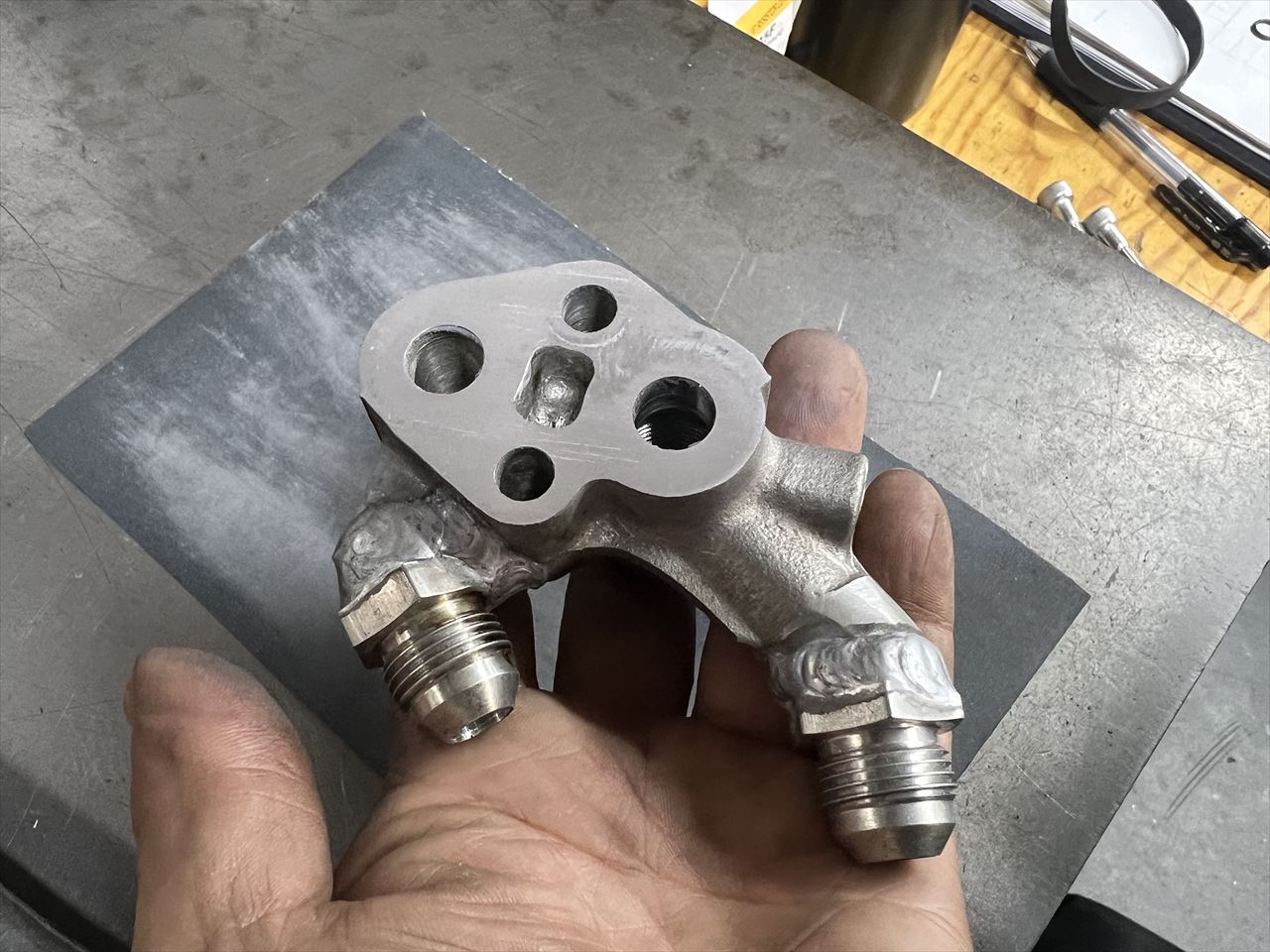

修正後はこんな感じ。

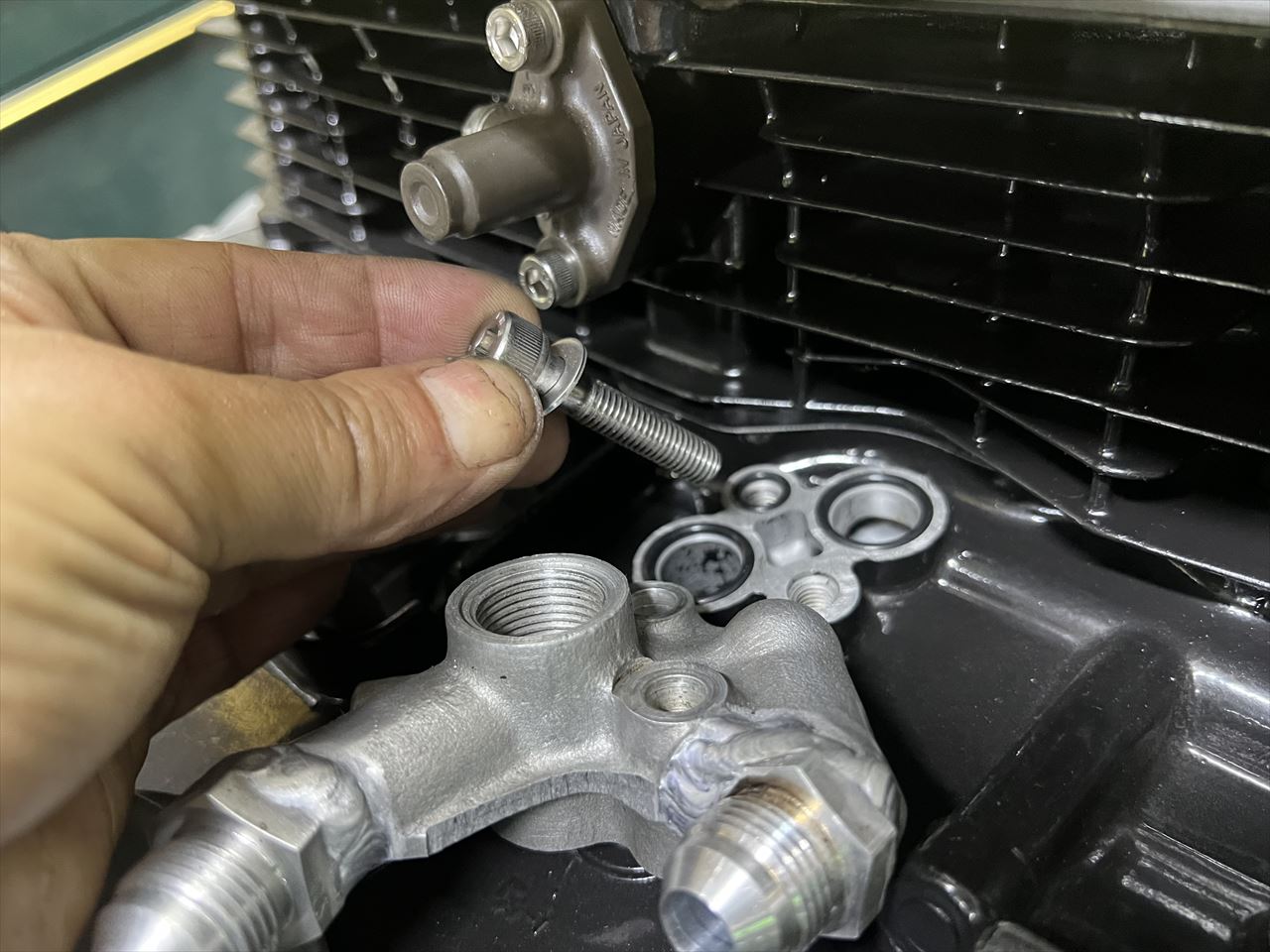

エンジンにOリングを3個セットします。奥のボルト穴はメインギャラリーと通じているので油圧が掛かります。ボルトに座面にも純正のアルミガスケットが入ります。

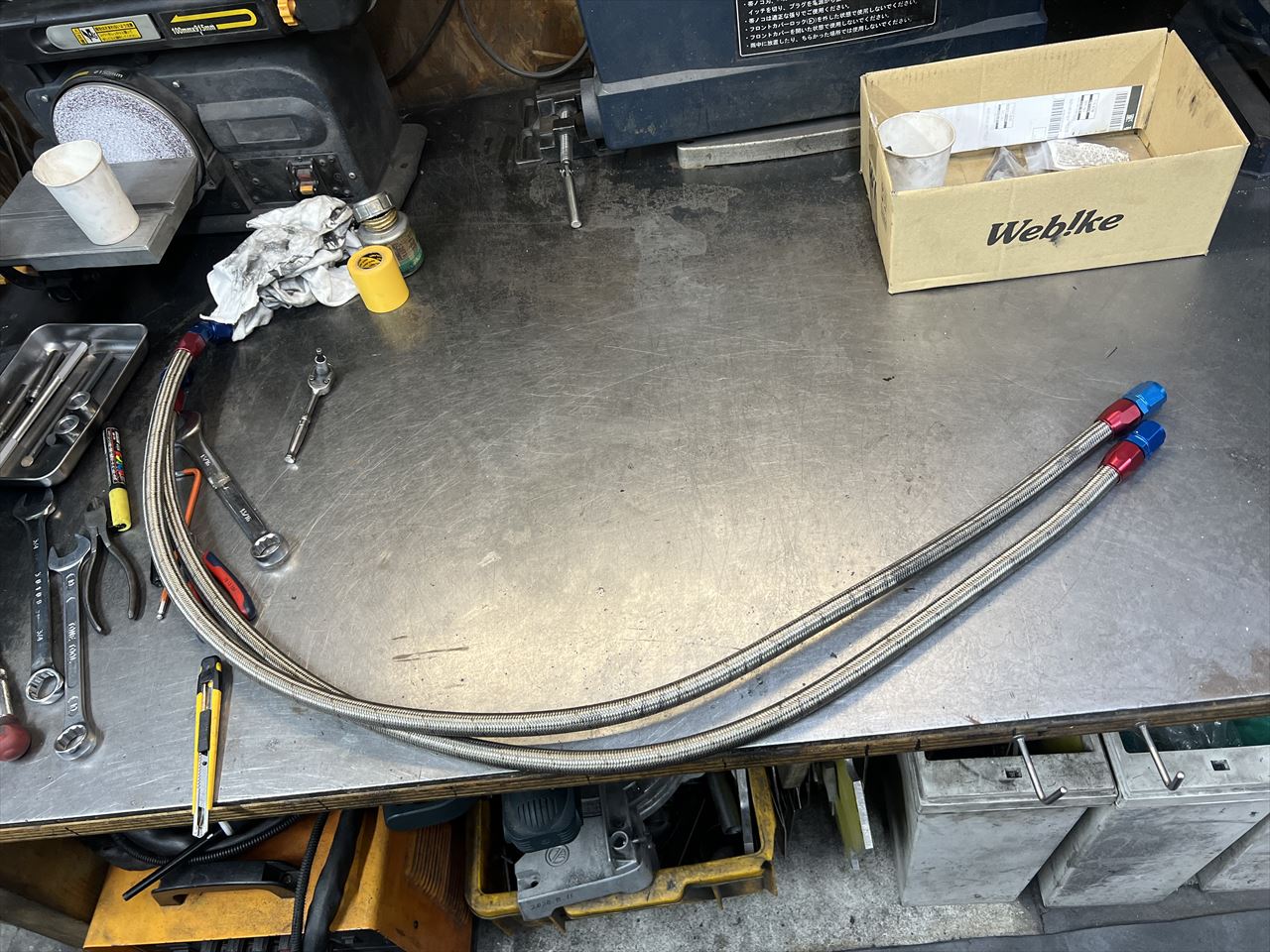

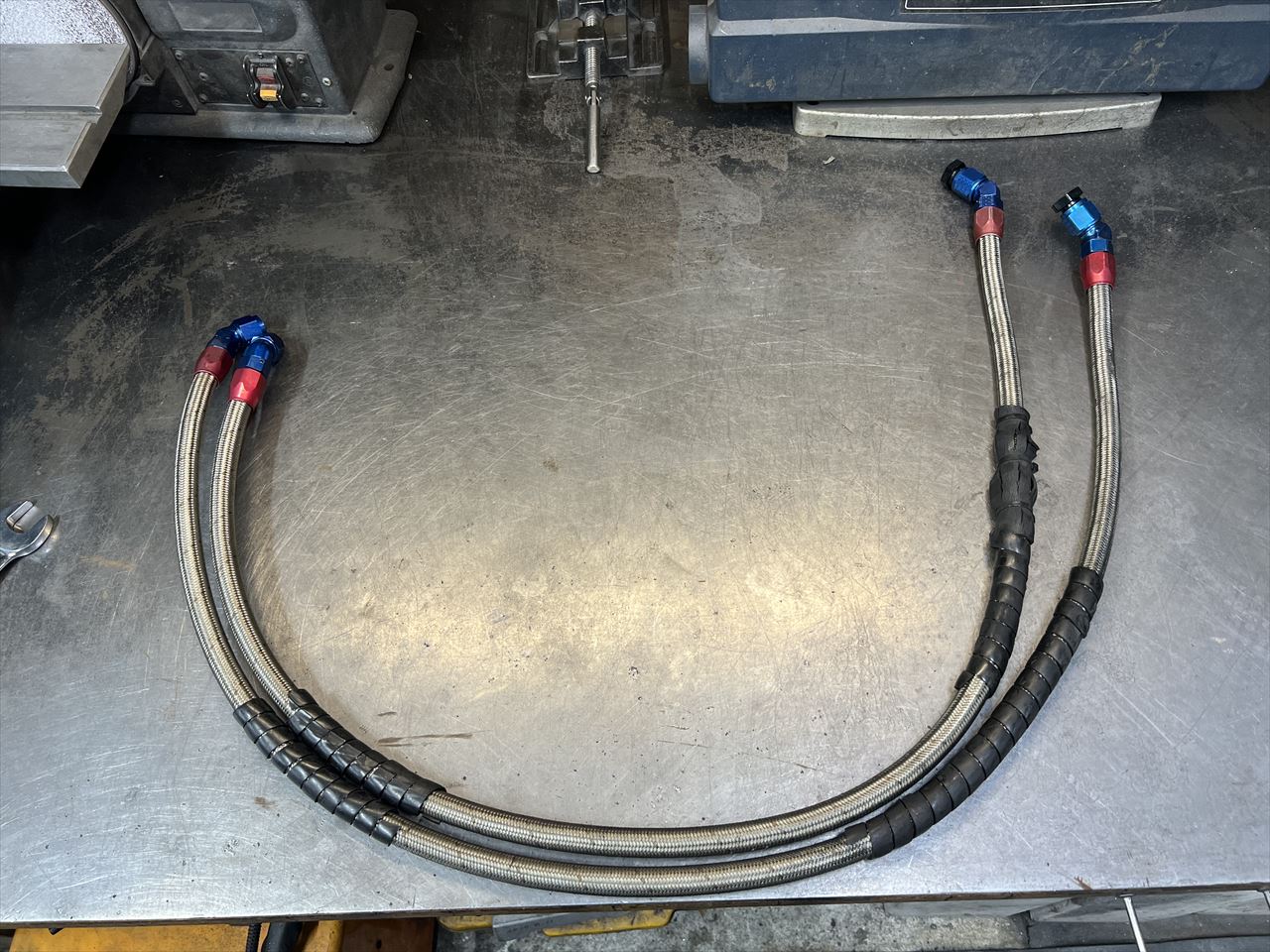

ホースは既存のもののフィッティングを変更して使います。

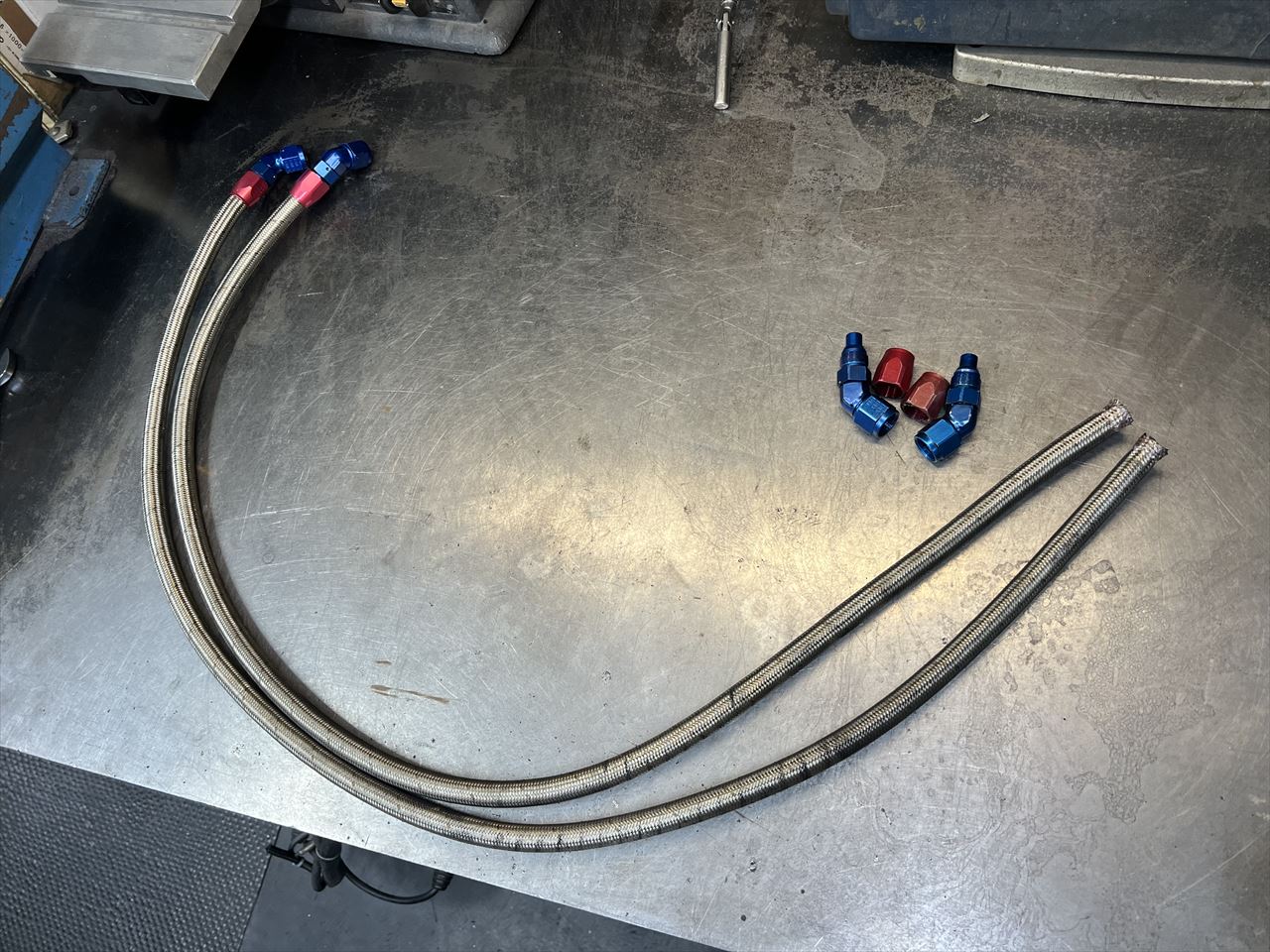

片方を外してストレートに変更します。

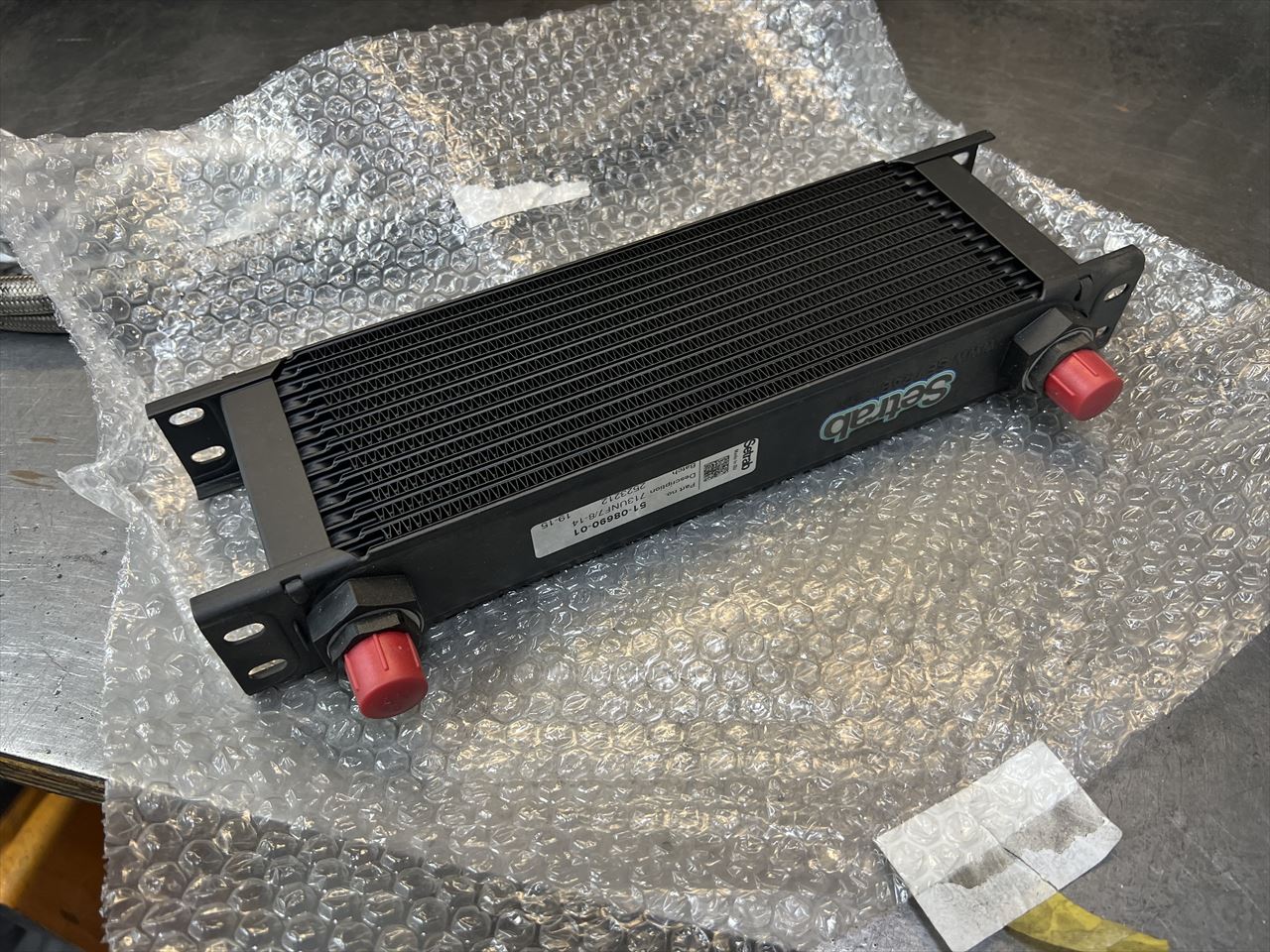

コアはこちらを使用します。今回用意できたのはセトラブ製でした。

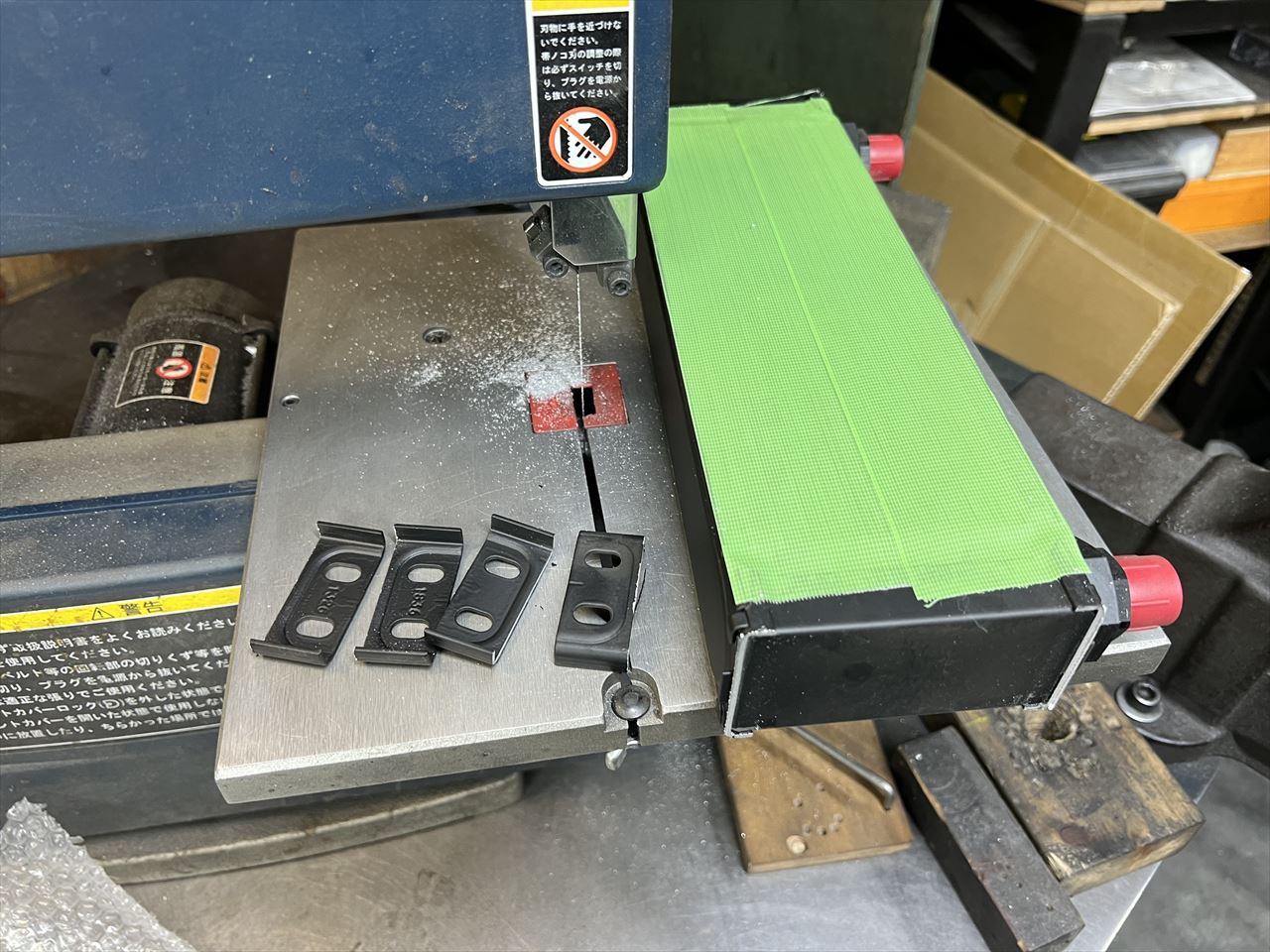

当時風に改造するため、耳をカットします。

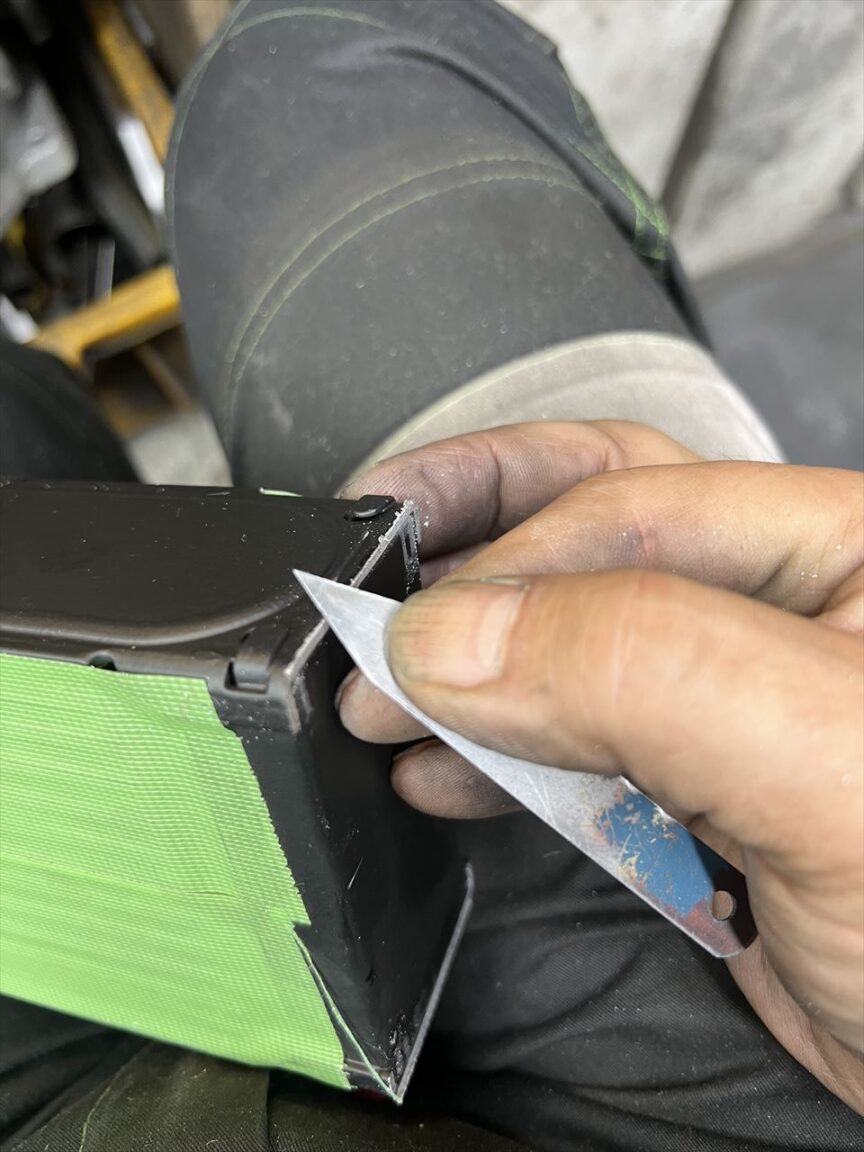

カット面のバリを取ります。

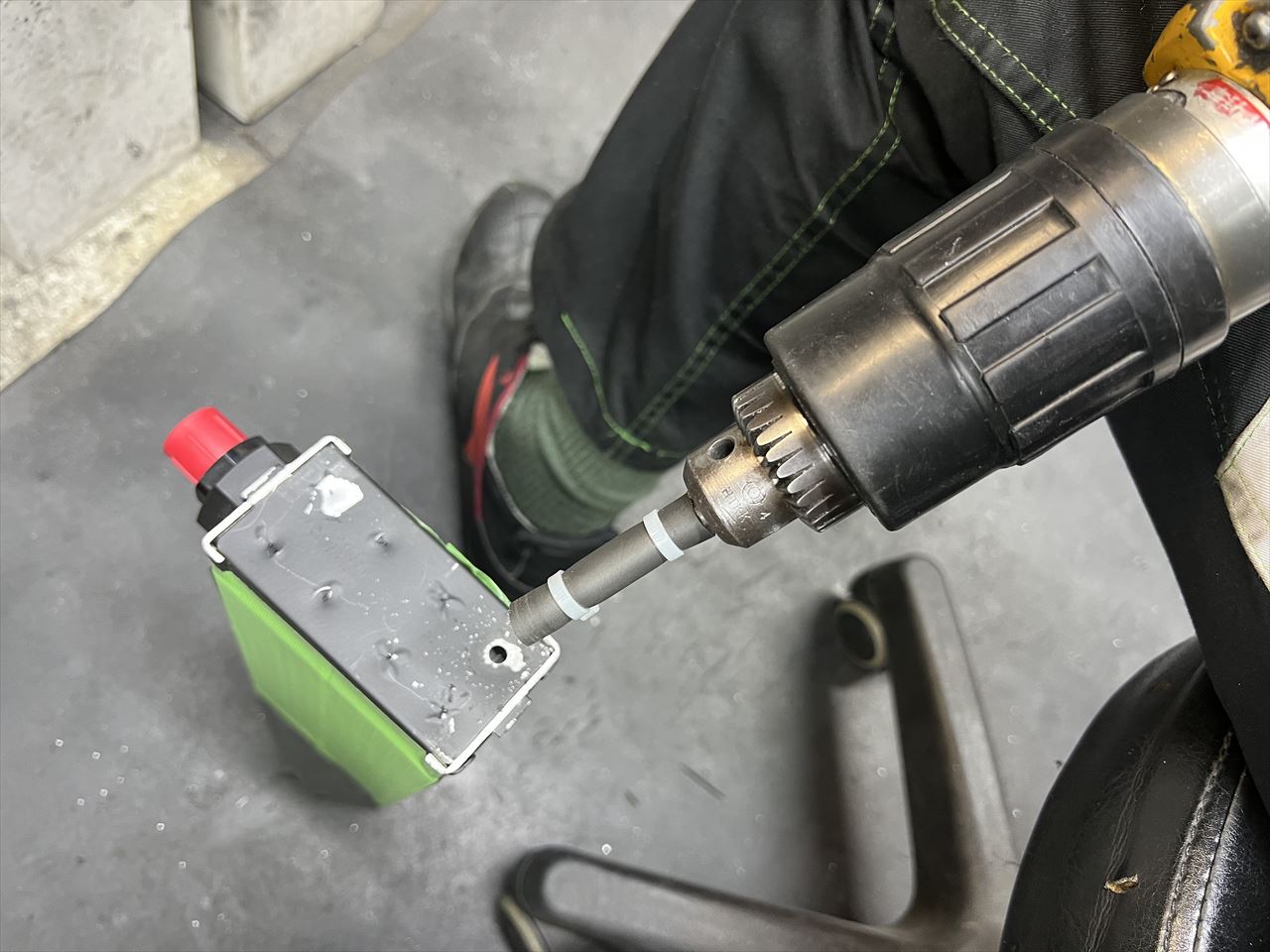

サイドに穴を開けます。

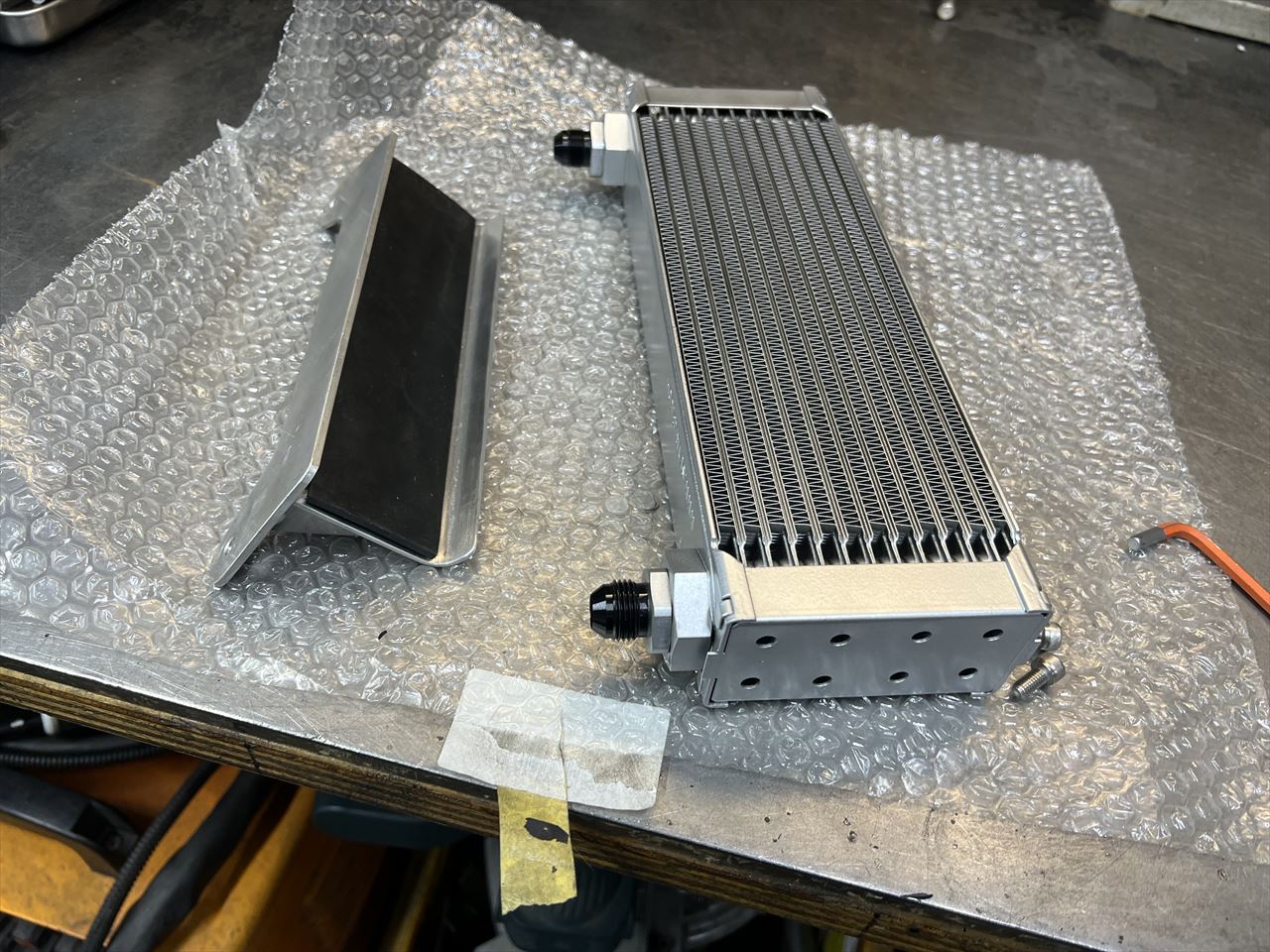

シルバーに塗装します。

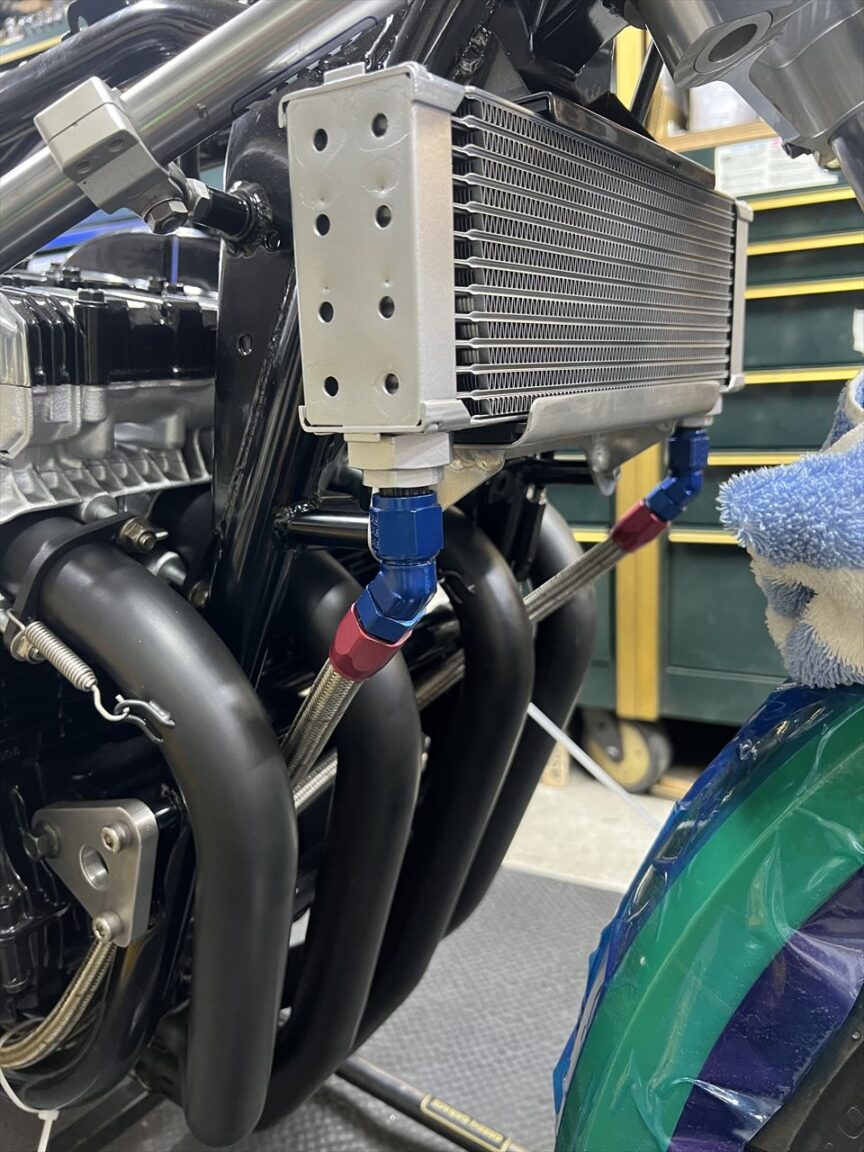

コアとホースを仮組します。

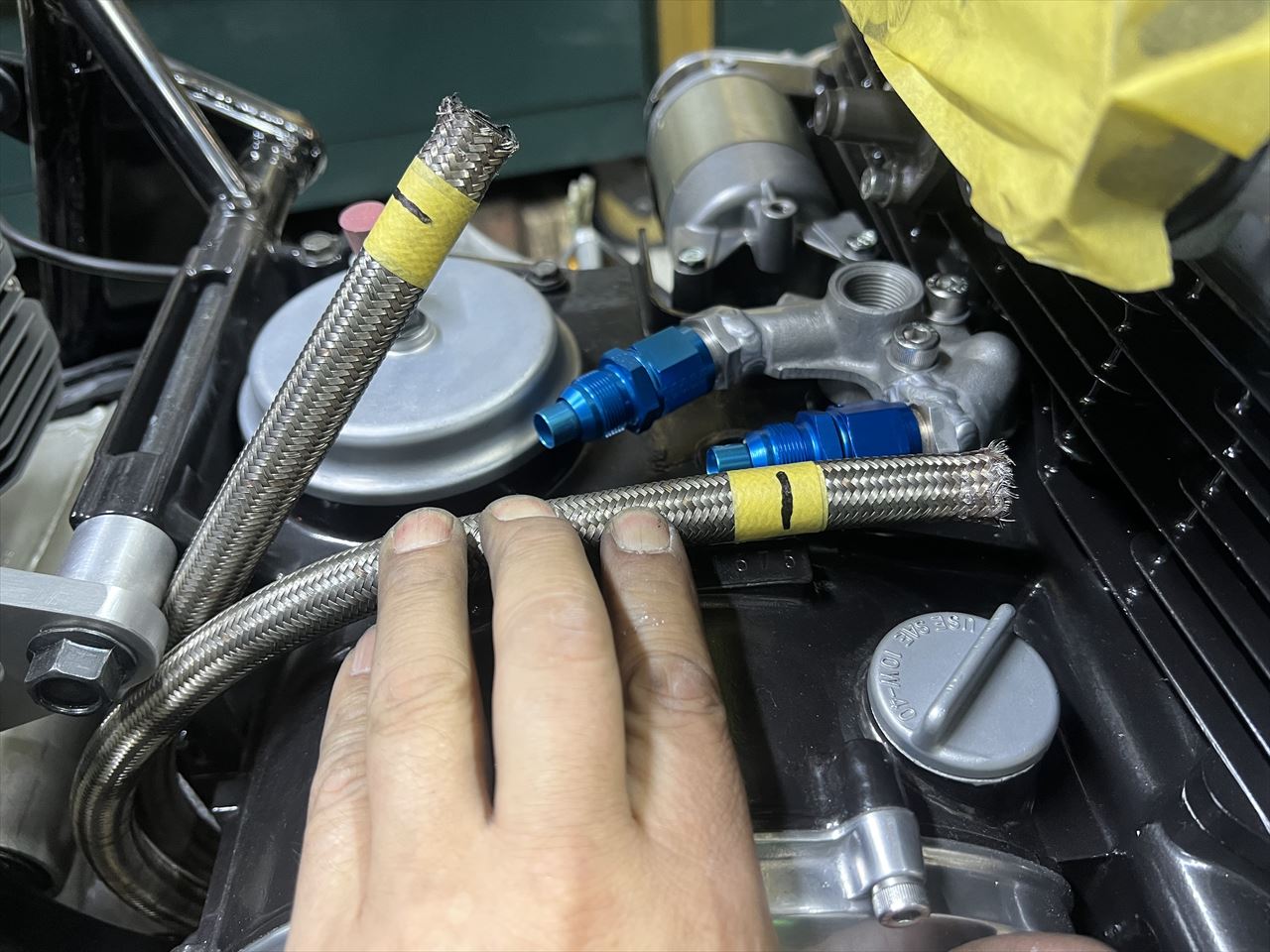

ホースを正規のルートにレイアウトし、長さを決めてカットします。

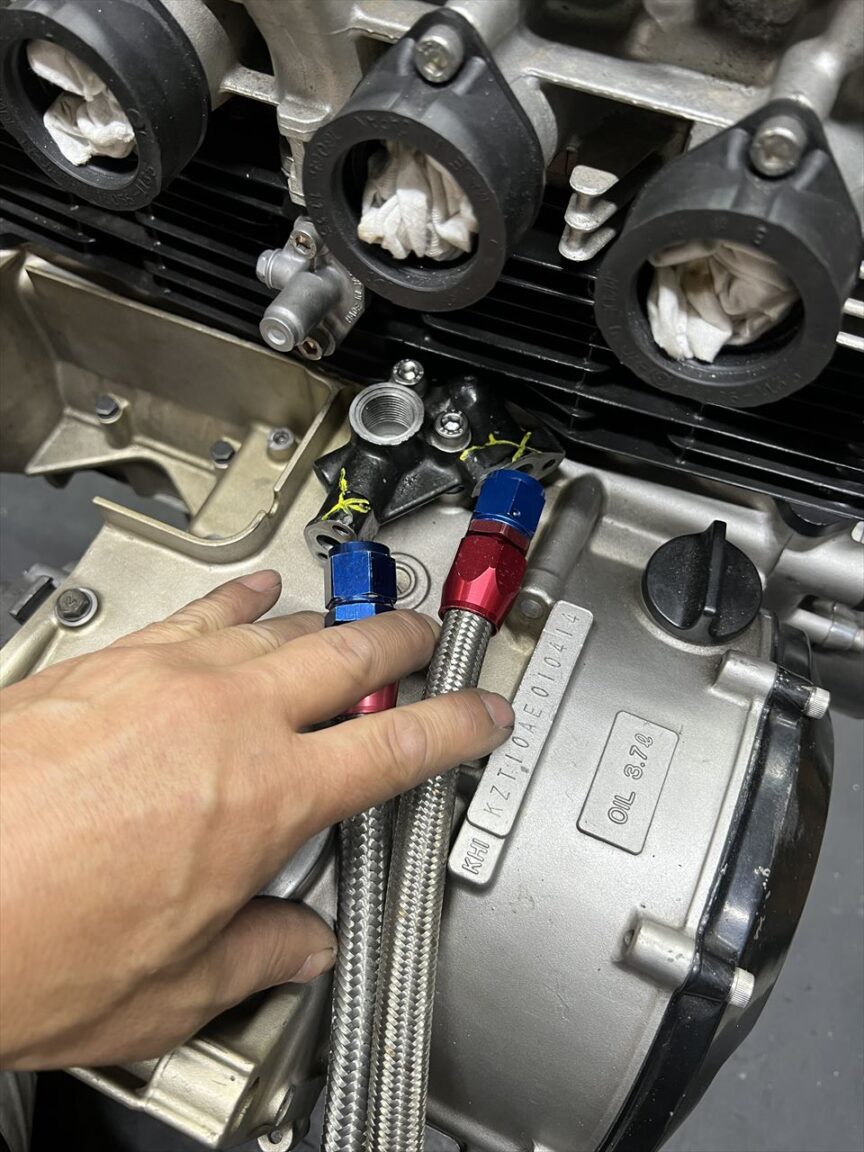

ホースのエンジン側にストレートフィッティングを組みます。

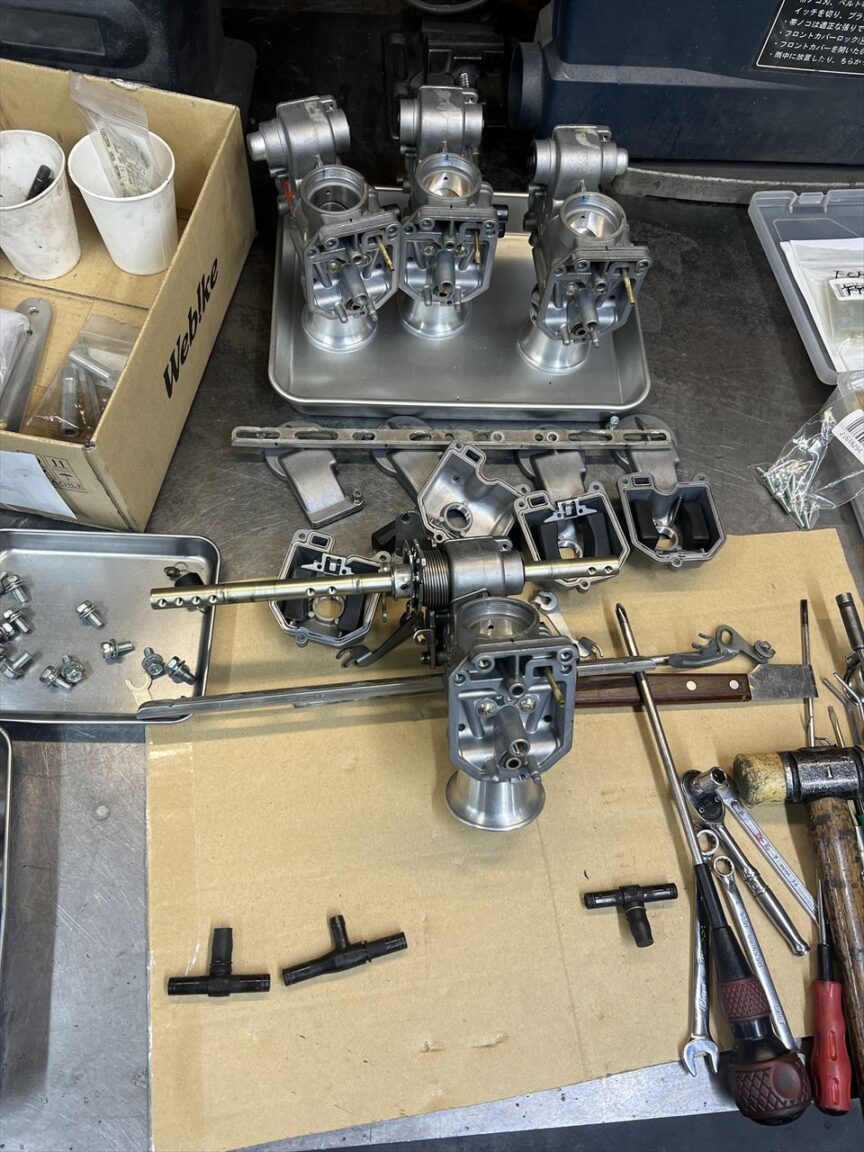

次にCR33のオーバーホールです。

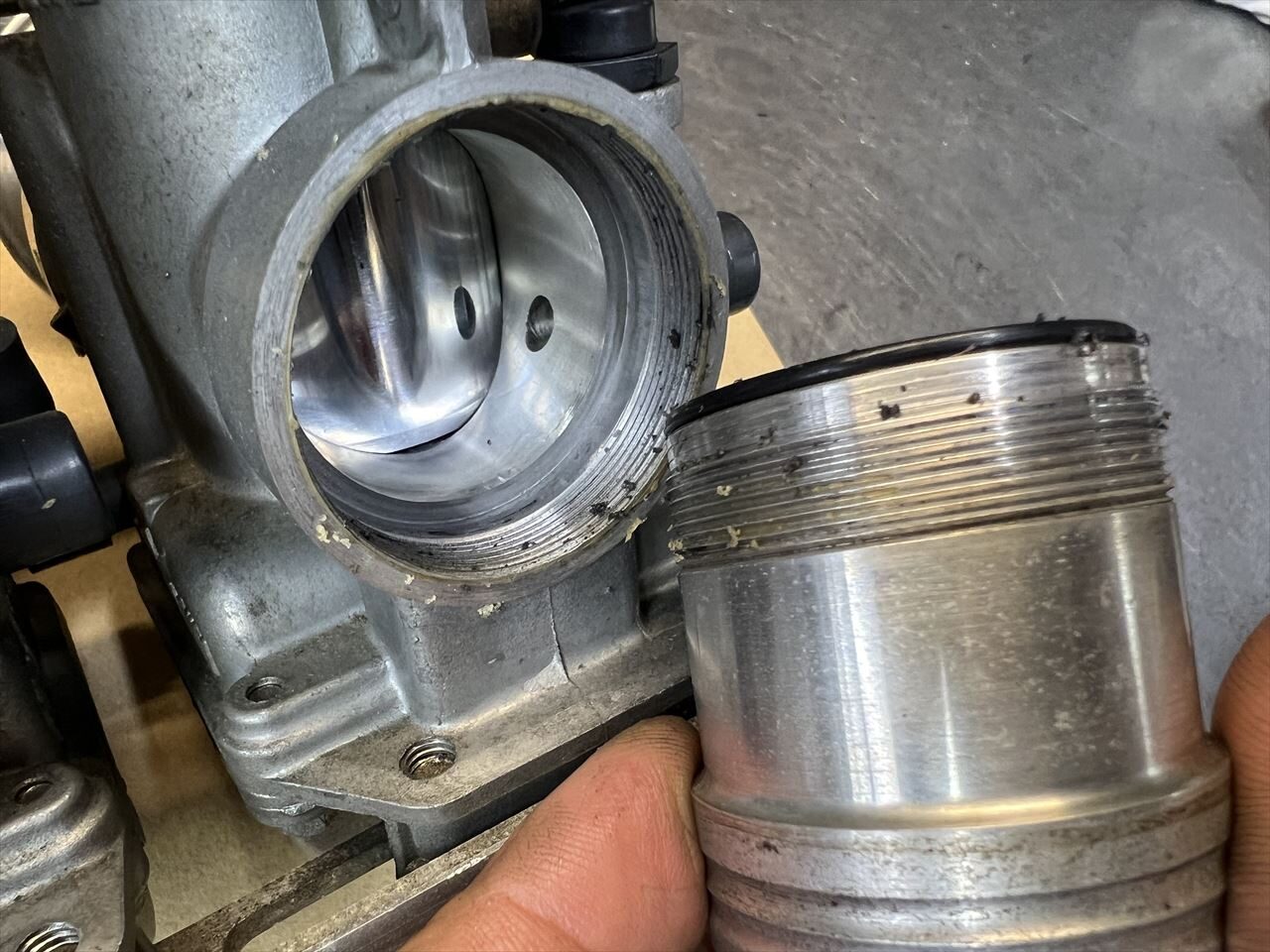

スピゴットを外します。液体ガスケットが塗られていましたがここはOリングがあるので液体ガスケットは不要です。Oリングはヘタっているので交換します。

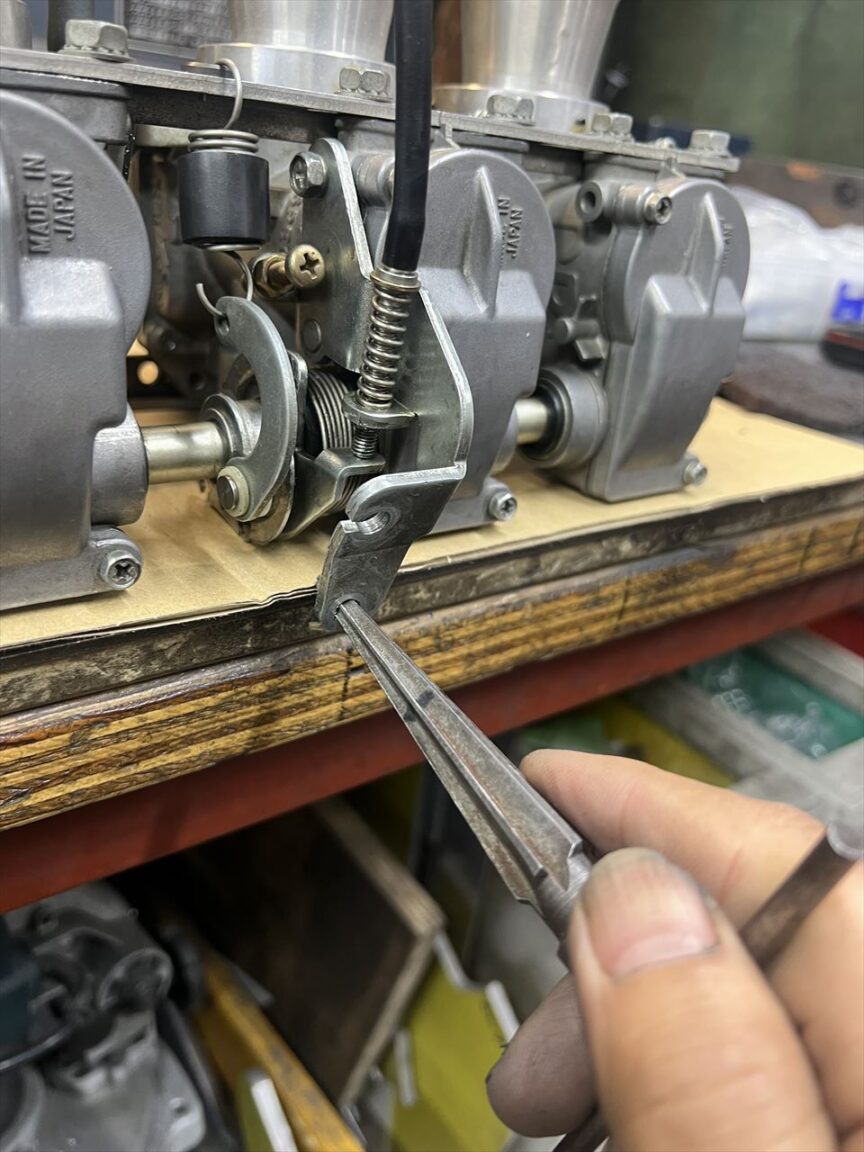

整備性を良くするために、ケーブル受けのネジ穴はネジ山をなくしておきます。

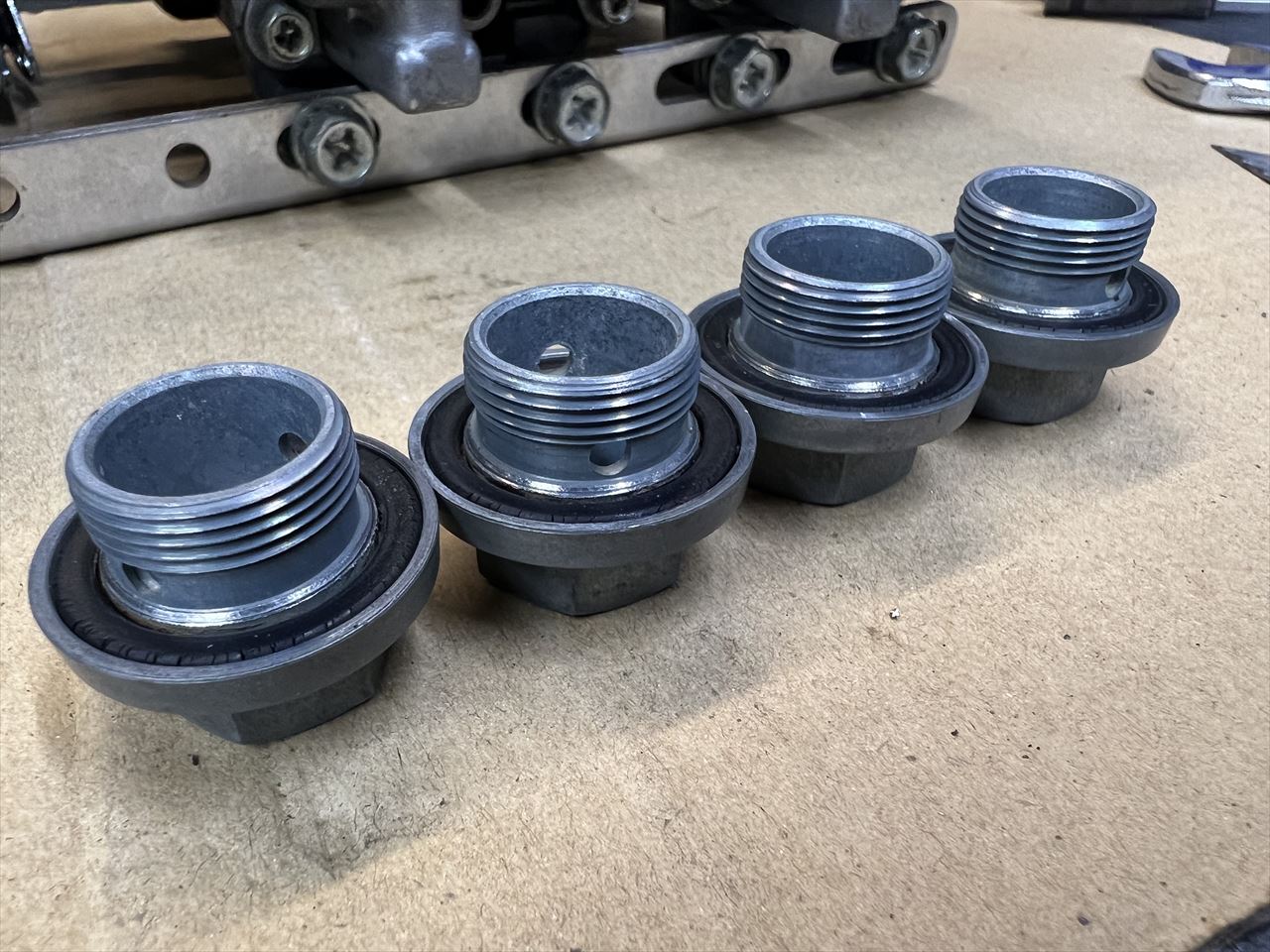

ドレンプラグのOリングも劣化しているので交換します。

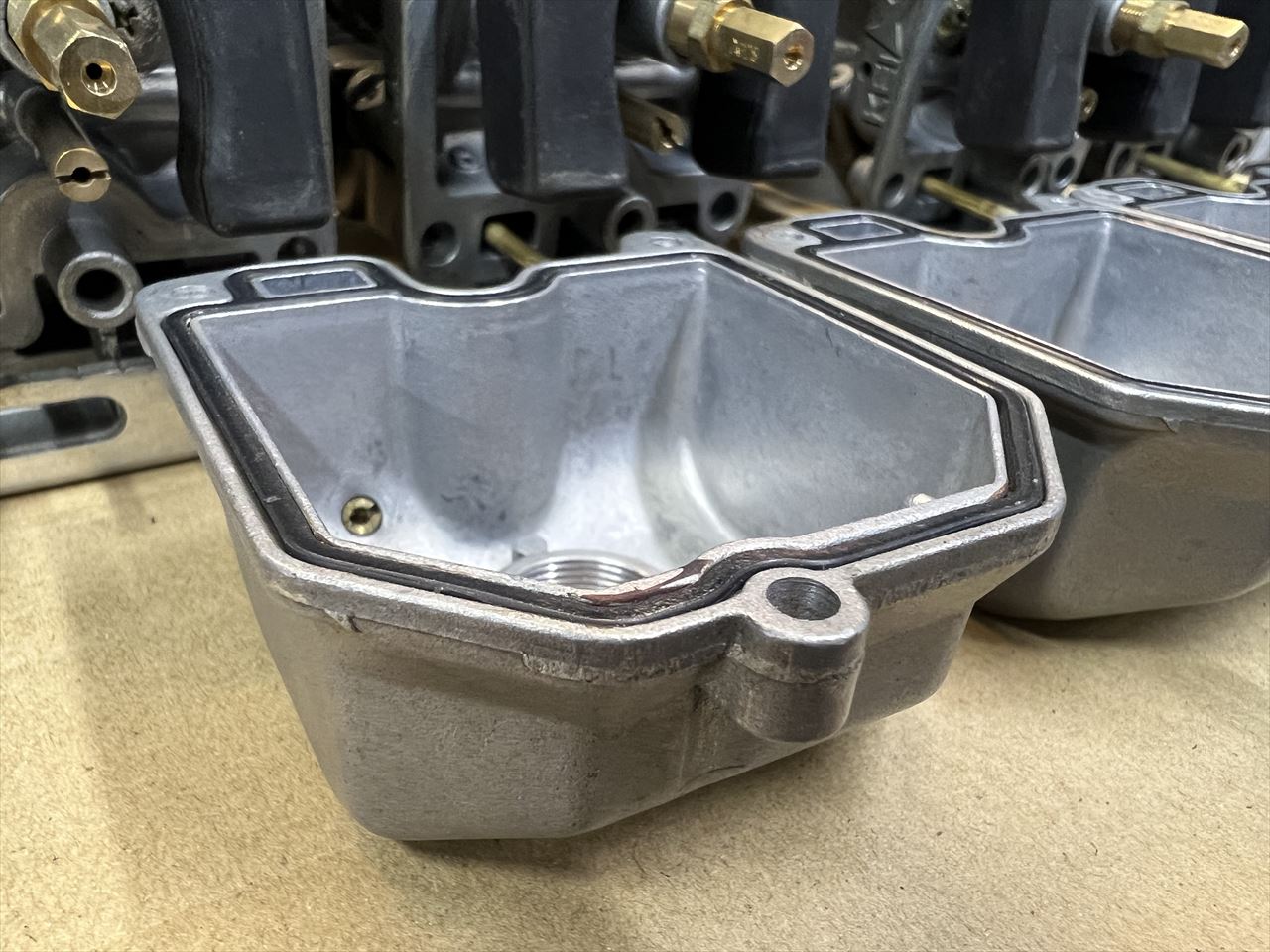

フロートチャンバーのOリングもヘタっているので交換します。
T字コネクターのOリングもヘタっているのでコネクターごと交換します。

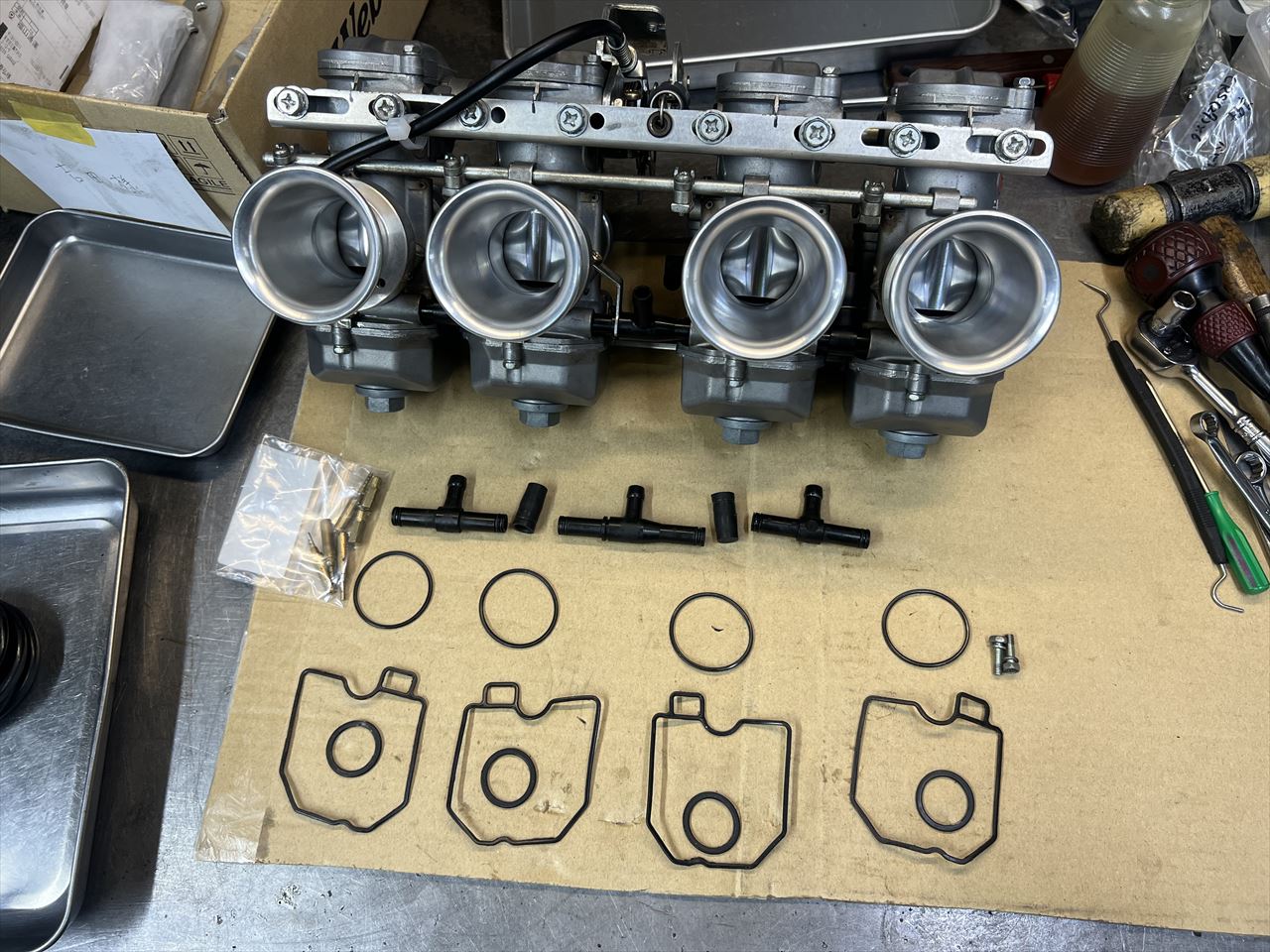

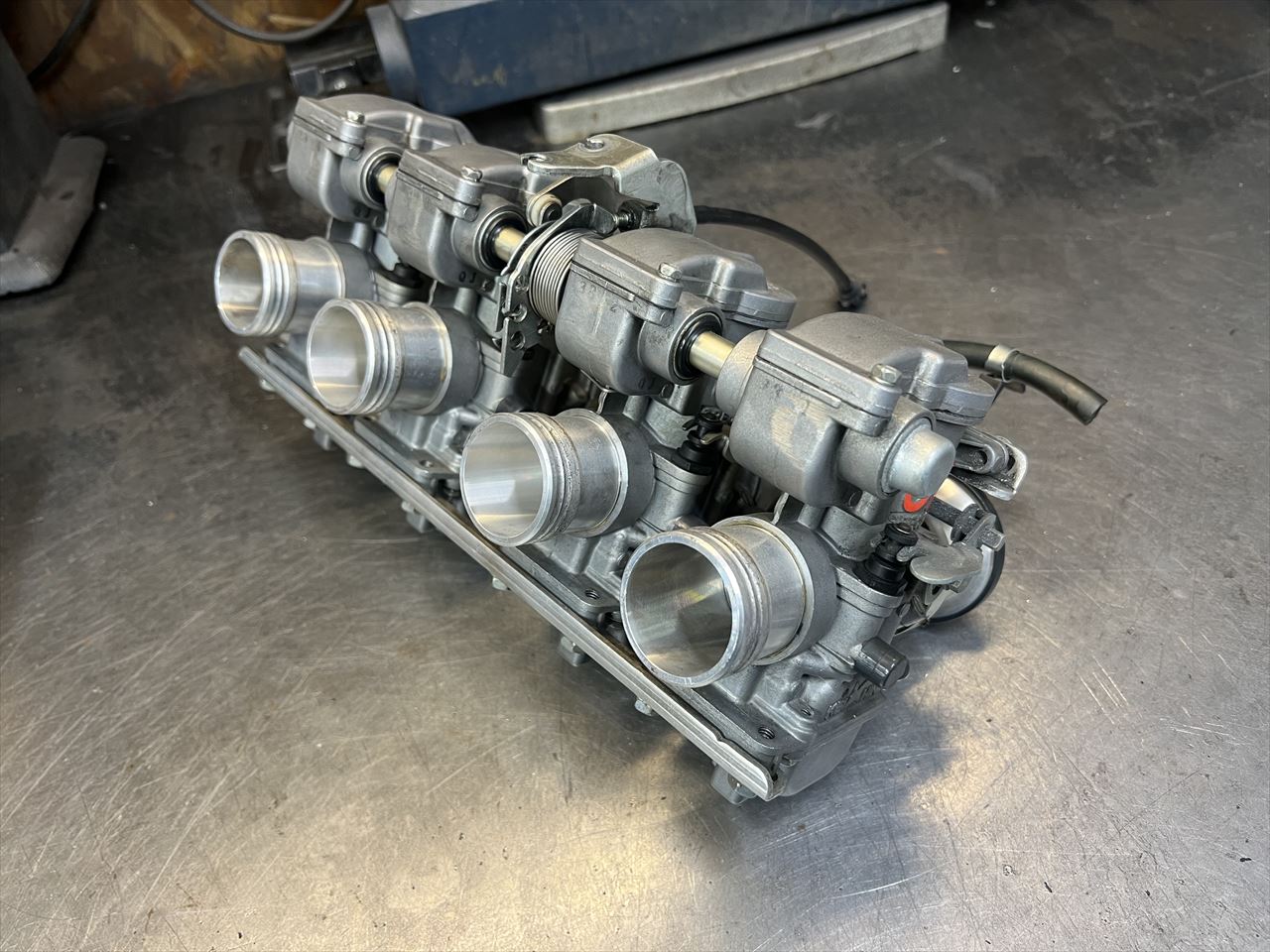

オーバーホール終了。今回は手前の消耗品を交換しました。

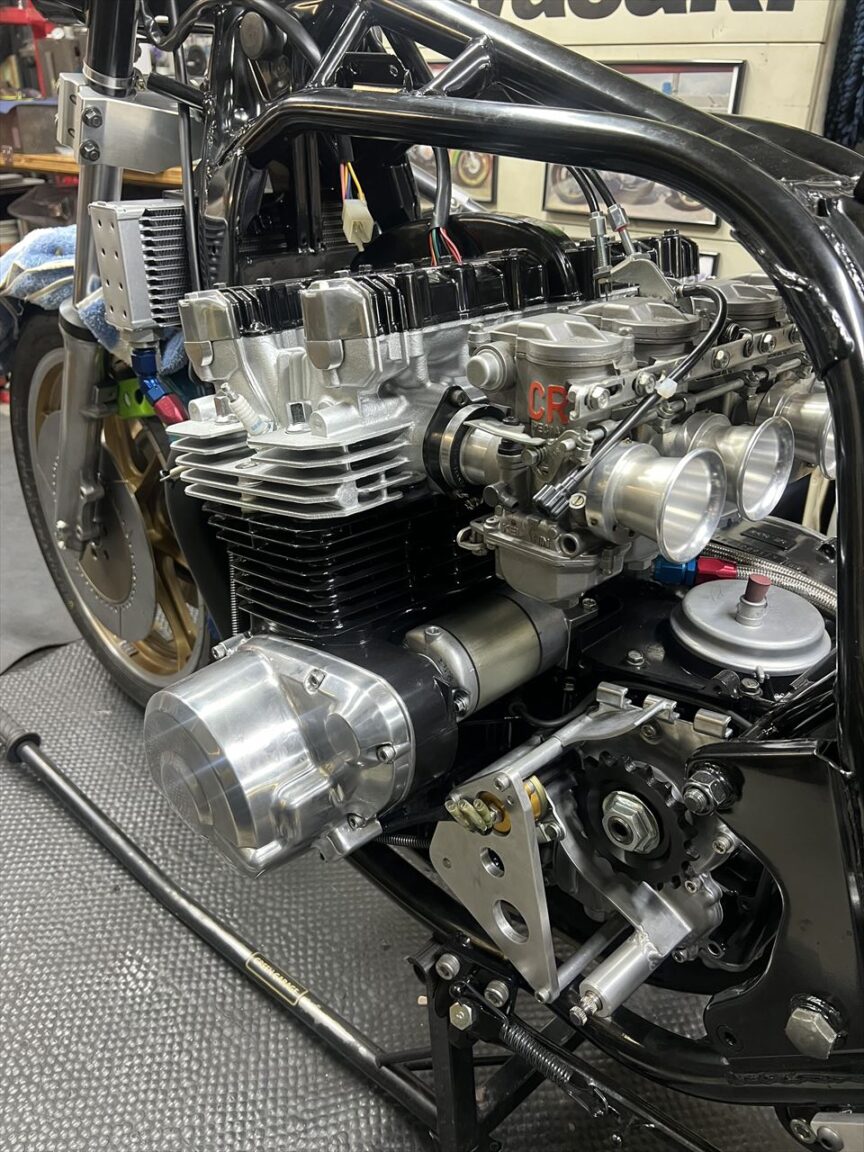

キャブを取り付けます。

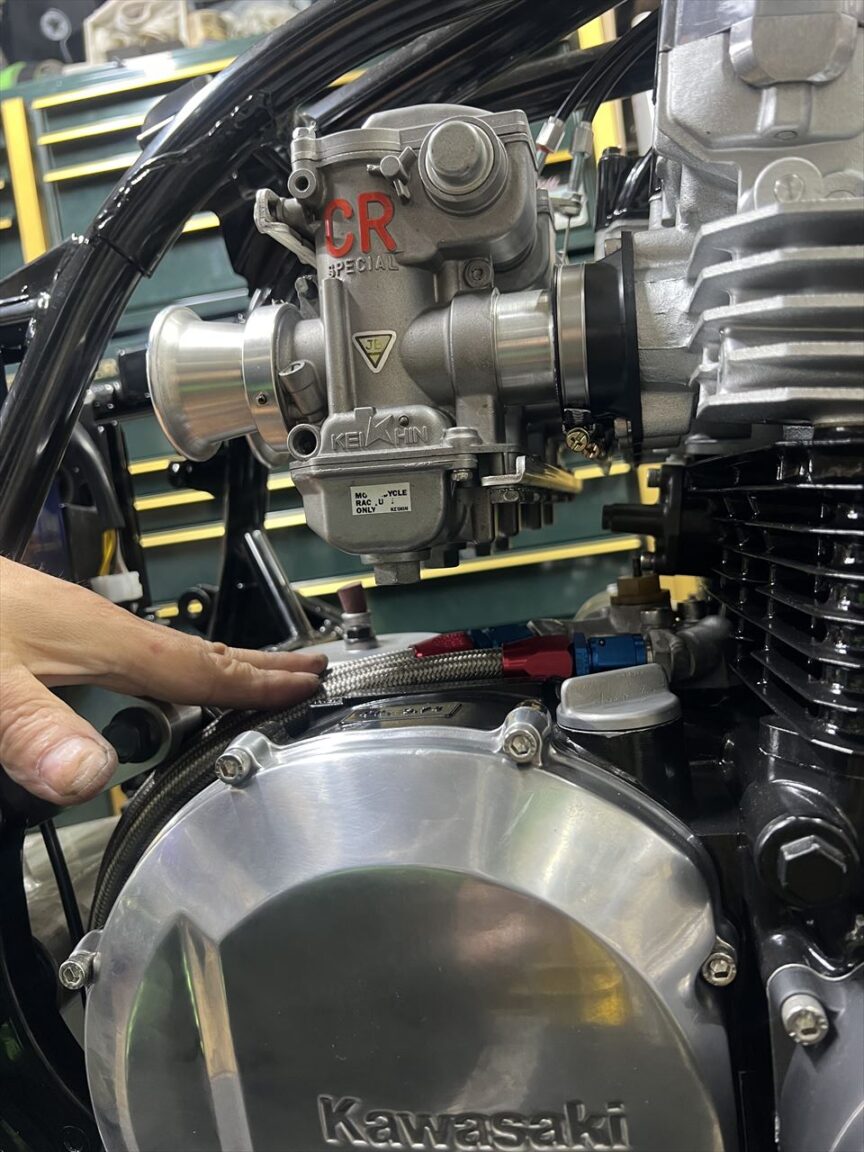

オイル取り出しをできるだけ低く作ったのは、キャブ下のスペースを大きく取るためで、メインジェット交換などのキャブの整備性が大変良くなります。
