Z1000-SR1純正S1スイングアーム用のエキセントリックの機械加工が終了しました。
今回は、深いポケット加工が高コストなため、ポケットの浅いローコスト仕様で製作しています。
上から見るとこんな感じ。これからアルマイトでカーキ色に着色します。

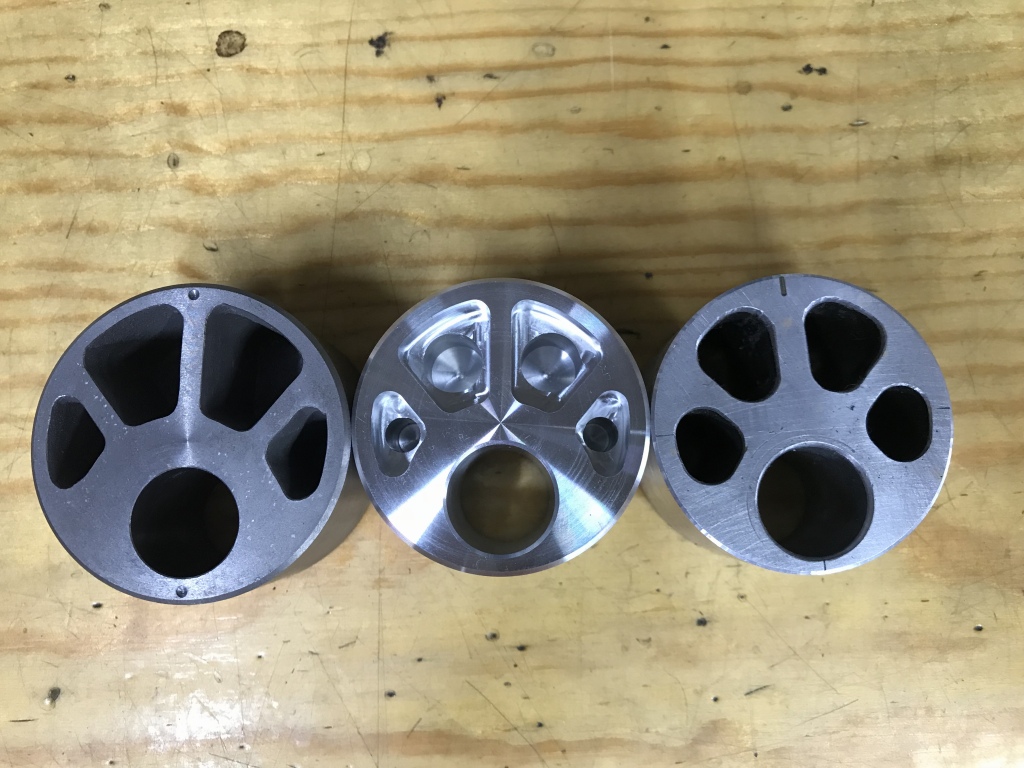

左から、弊社製鋳物タイプφ60、今回製作品φ56、他社製加工品 となります。
弊社製の鋳物素材が使えなかったのは、SR1用は外径が小さいためです。

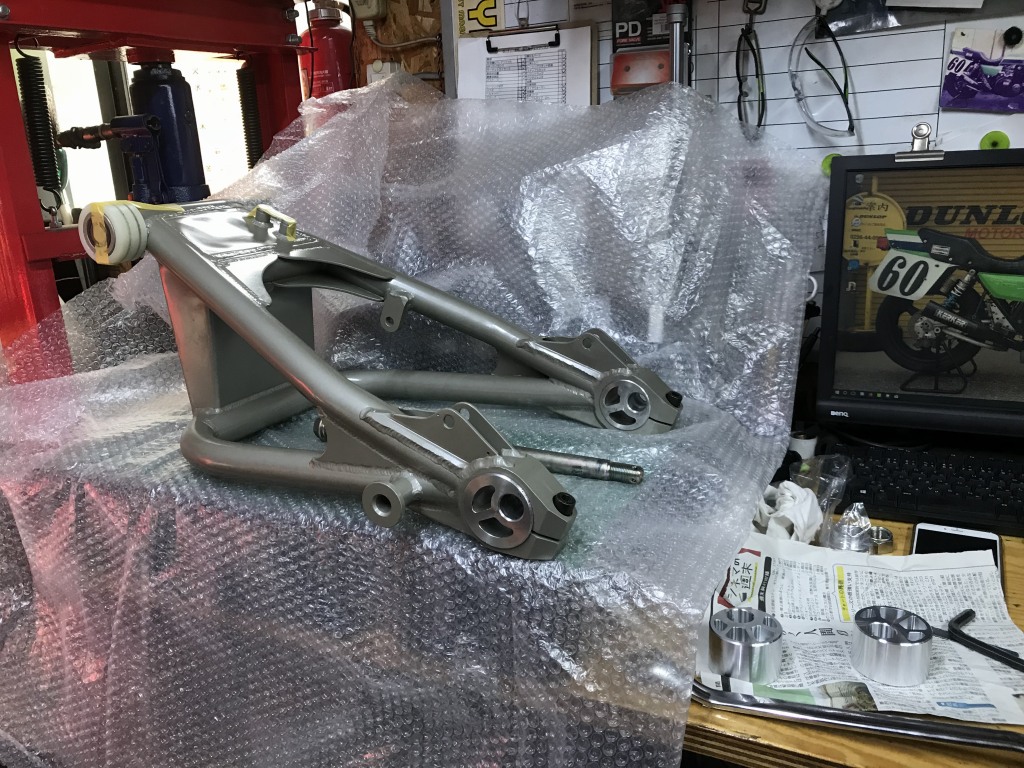

こちらがSR1純正のS1スイングアームで、オーバーホール後セラコートで塗装済みです。

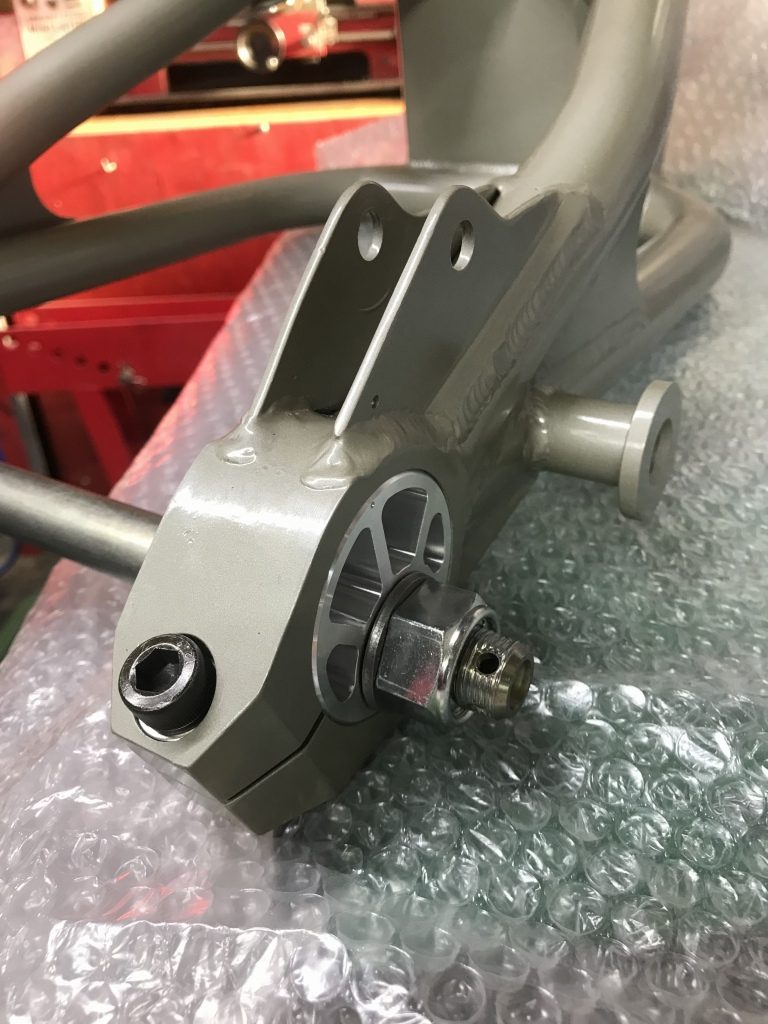

元々はカワサキ純正のエキセンが装着されていました。おそらくGPZ750F辺りの物でしょうか。

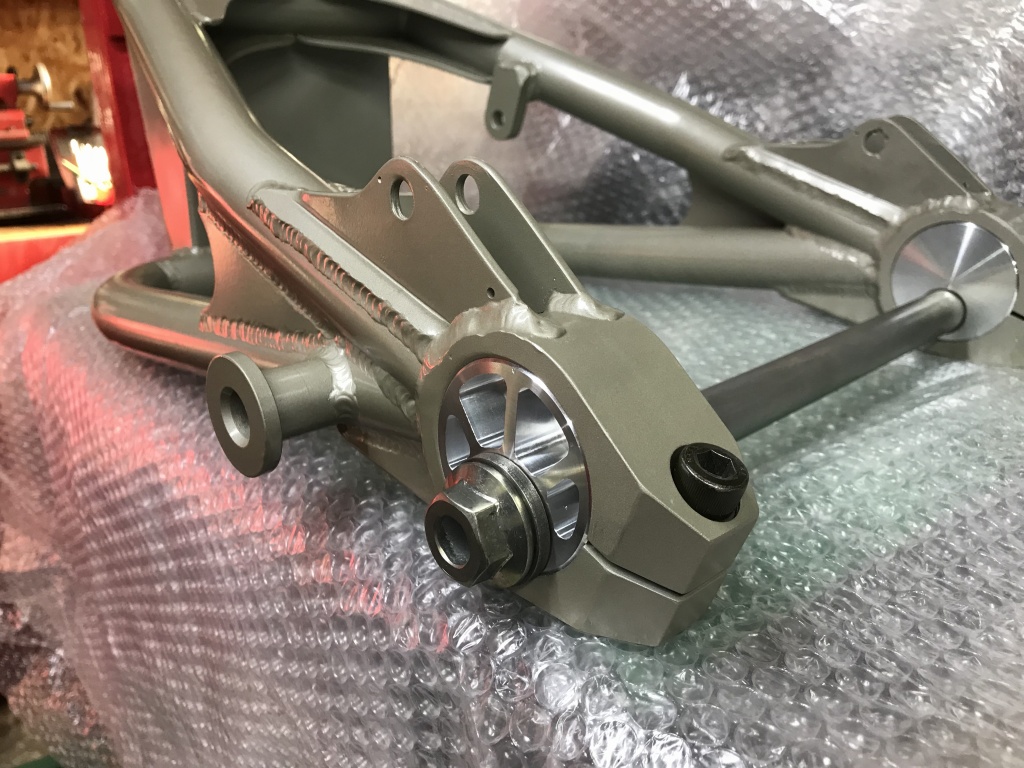

今回製作した物を仮組します。中空アクスルシャフトはZZR400純正品です。
