Z1000Mk2 W.H様 ヘッドの修理 インシュレーター内径拡大



キャブのインシュレーターは内径の大きい1000J系純正品を使っています。このインシュレーターは使用に伴い、内径側に膨らんでくる性質があります。



よく見ると、新品時より内径が小さくなって、研磨されたポートの内径より小さくなってきています。

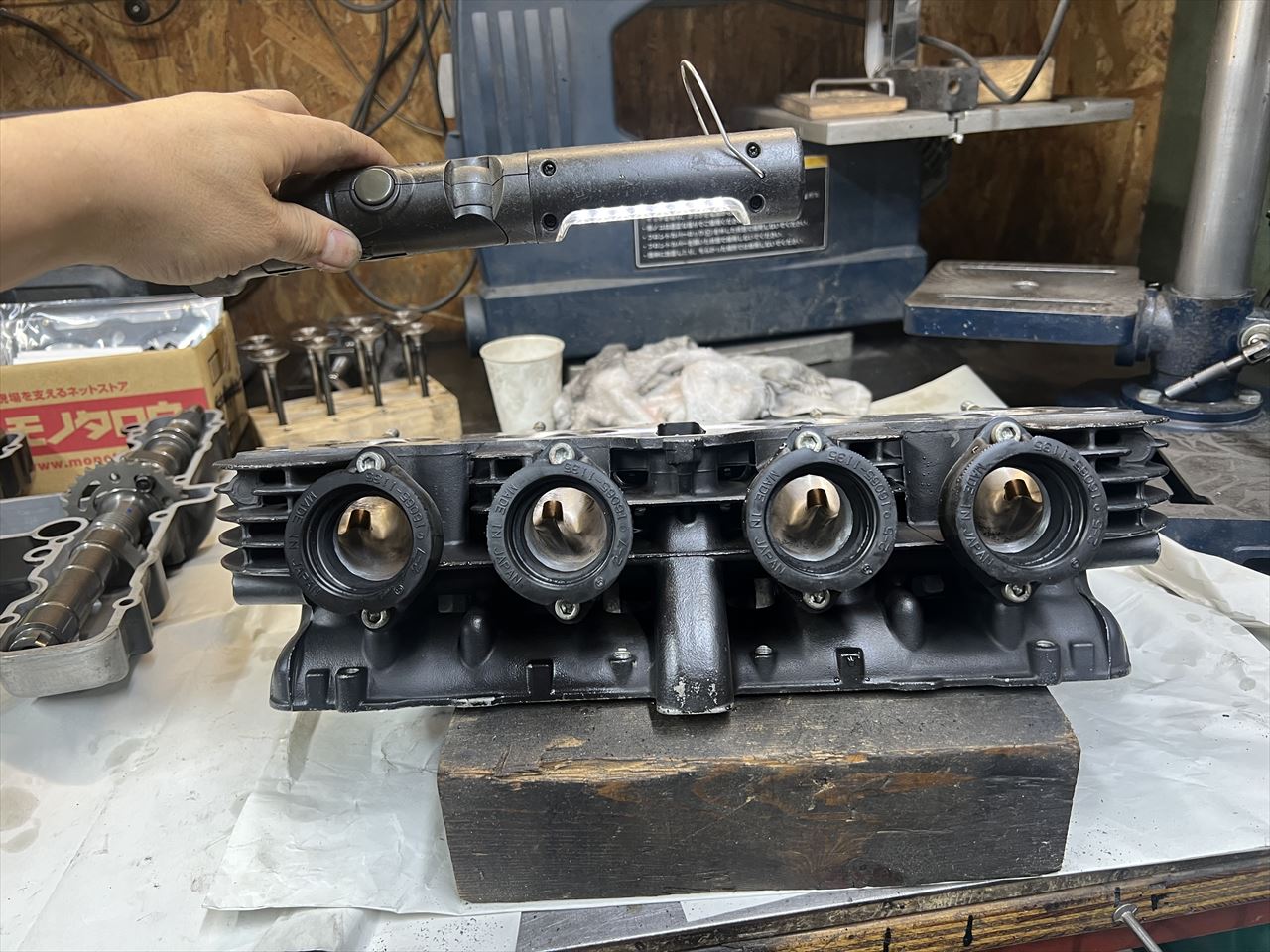

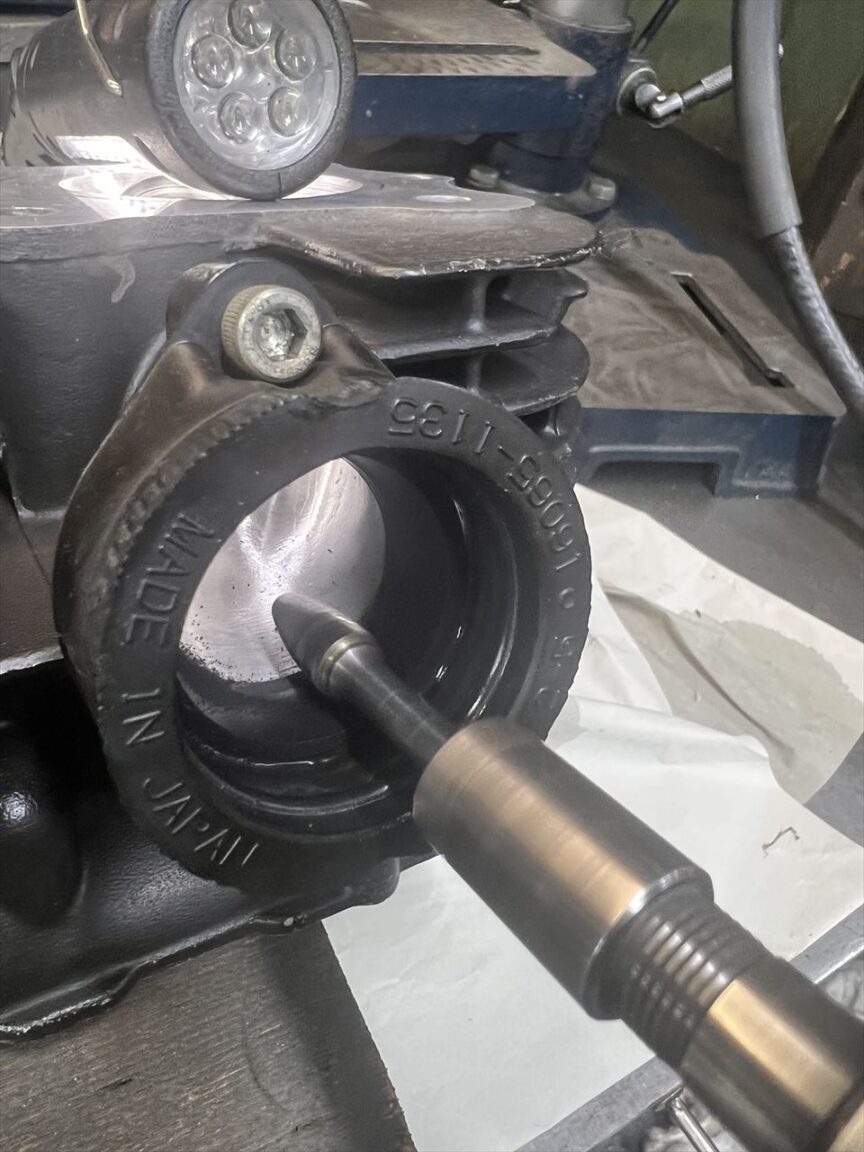

ゴムのインシュレーターを削ってポート内径まで拡大します。



修正後はこちら。これだけでも数馬力改善できるかも。

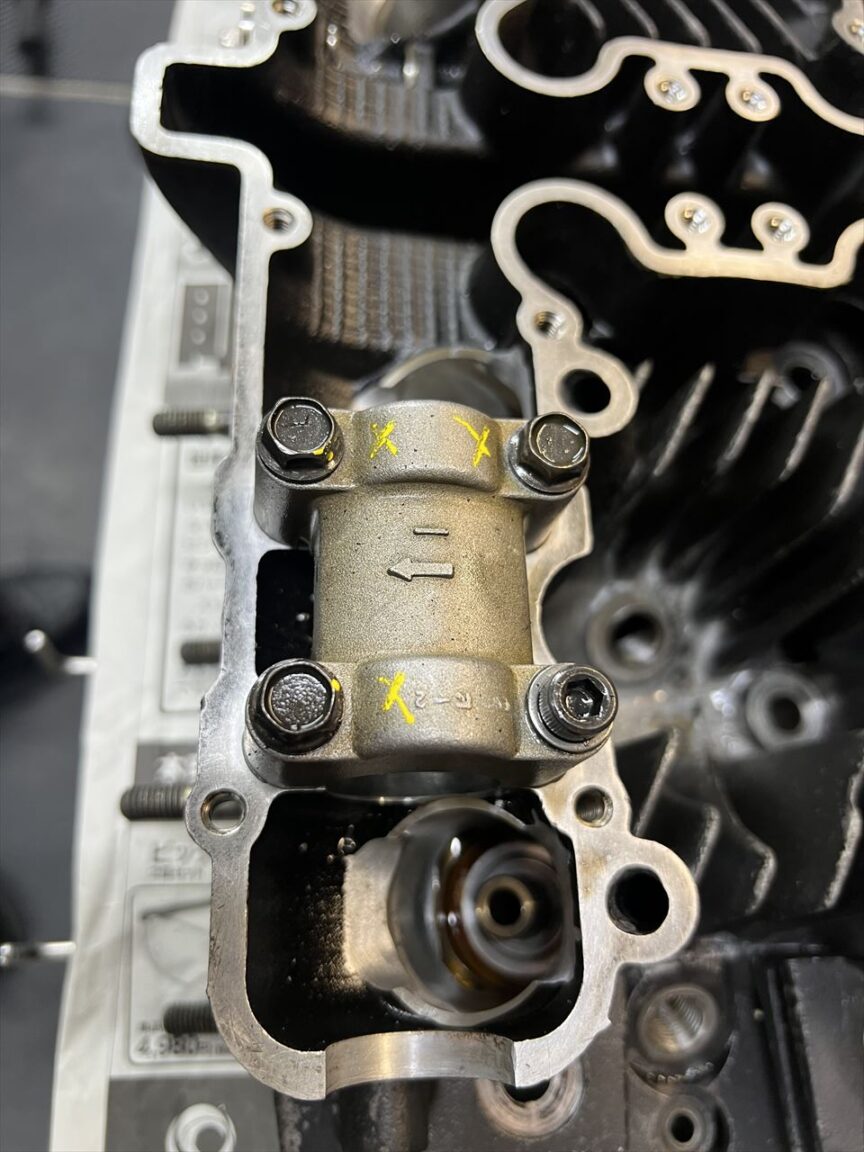

カムホルダーネジの痛んだところも修正します。

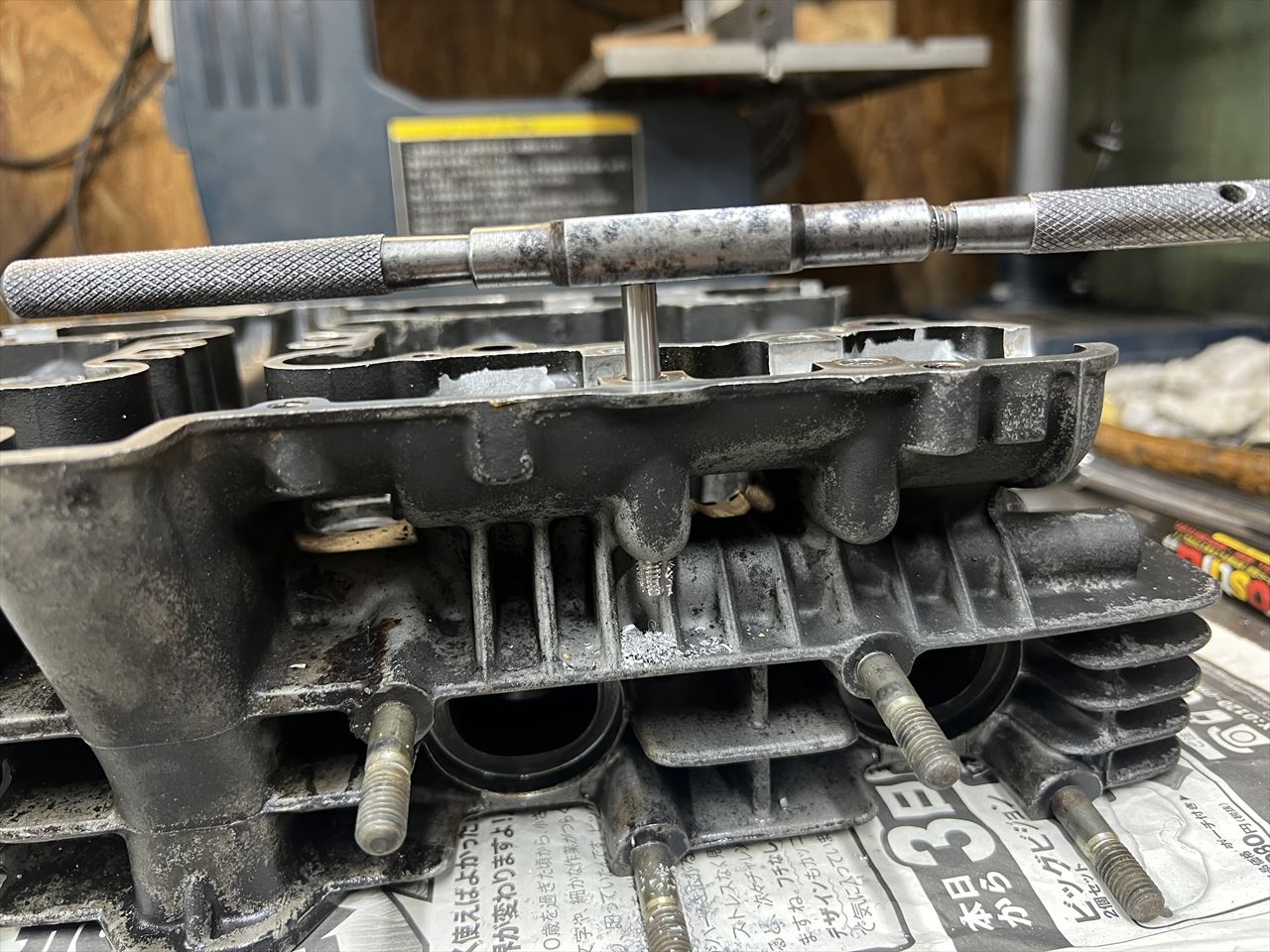

ヘリサートが入っていますが、それごとネジが上がってしまうので、現在のヘリサートを一旦抜いて、更に奥の方に設置し直します。

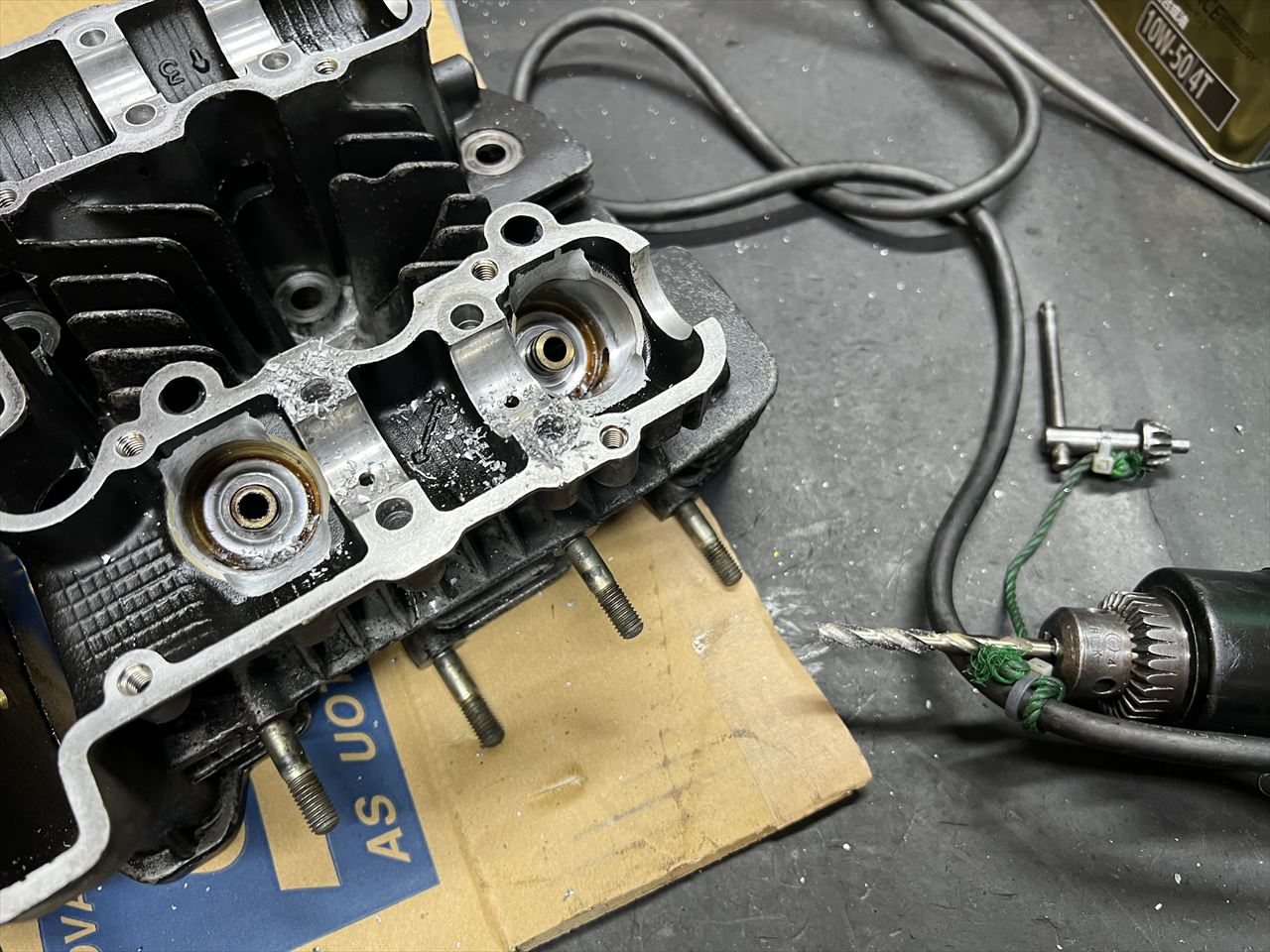

ヘリサートを抜いたら、ドリルで下穴を掘り下げます。その下にはオイル通路があるので、通路ギリギリまでを狙います。

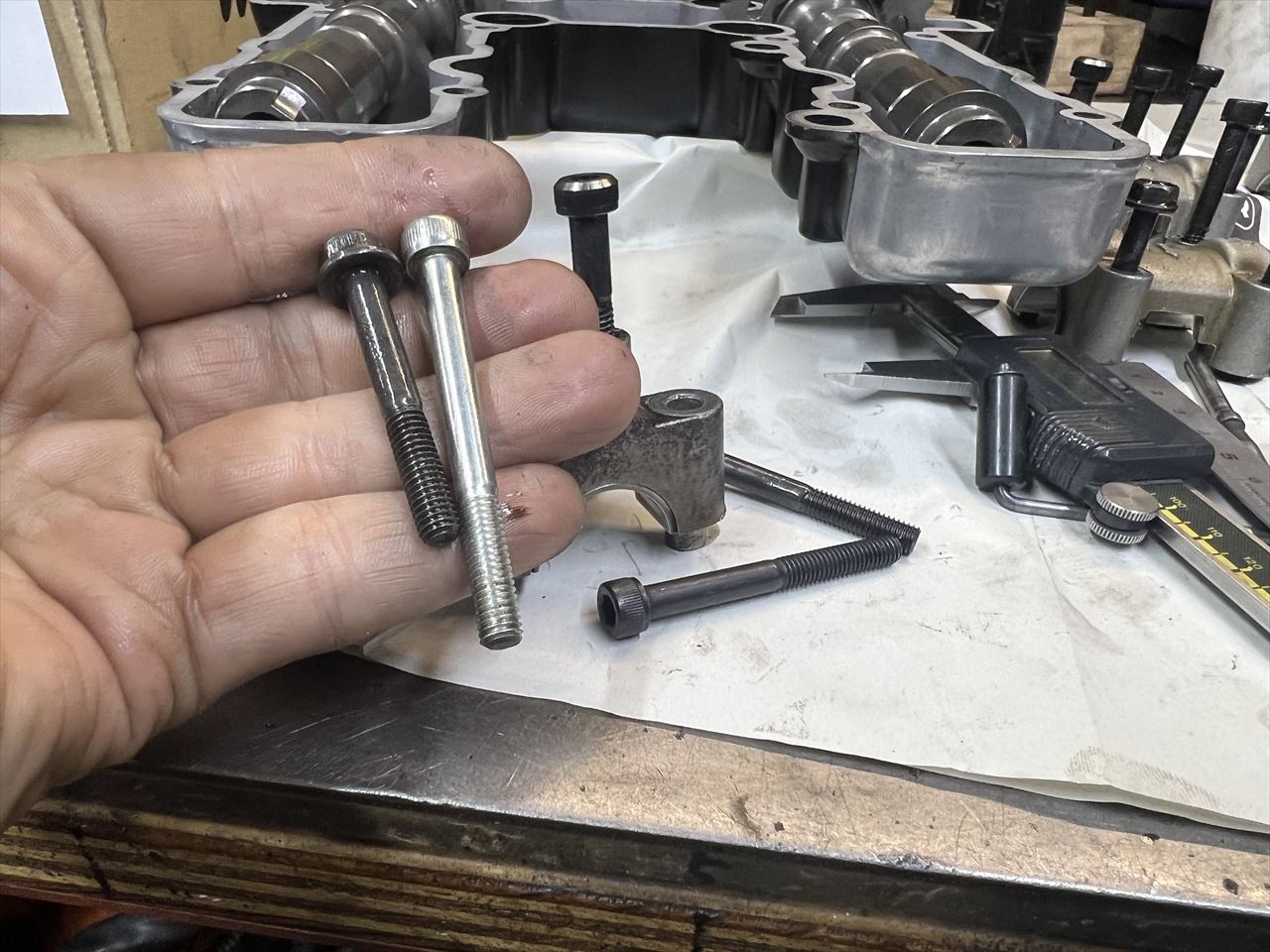

ボルトは右側の長い物に交換します。

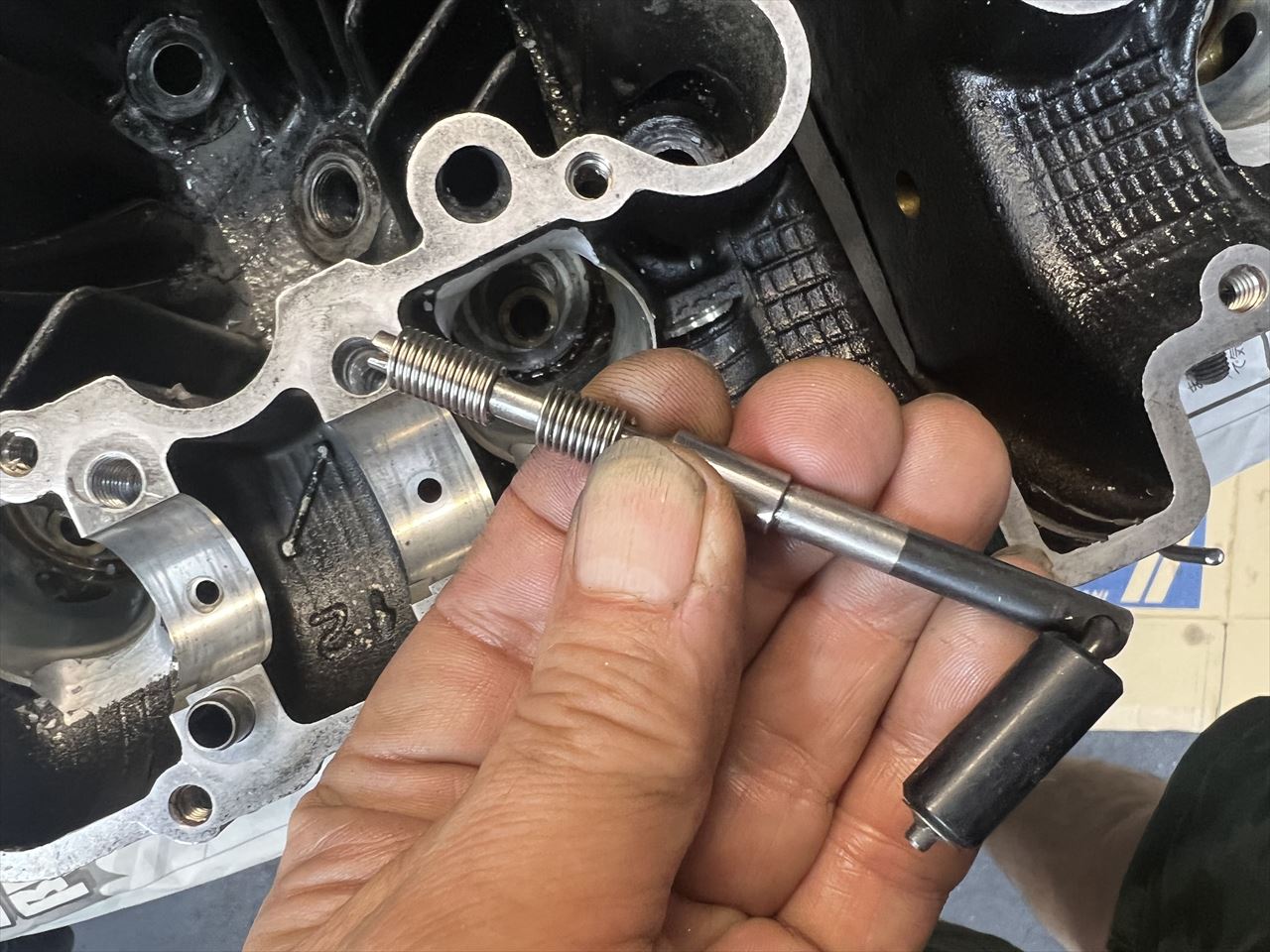

新しく挿入するヘリサートは、長さが直径の2.5倍のタイプを使用し、穴の最奥に挿入します。

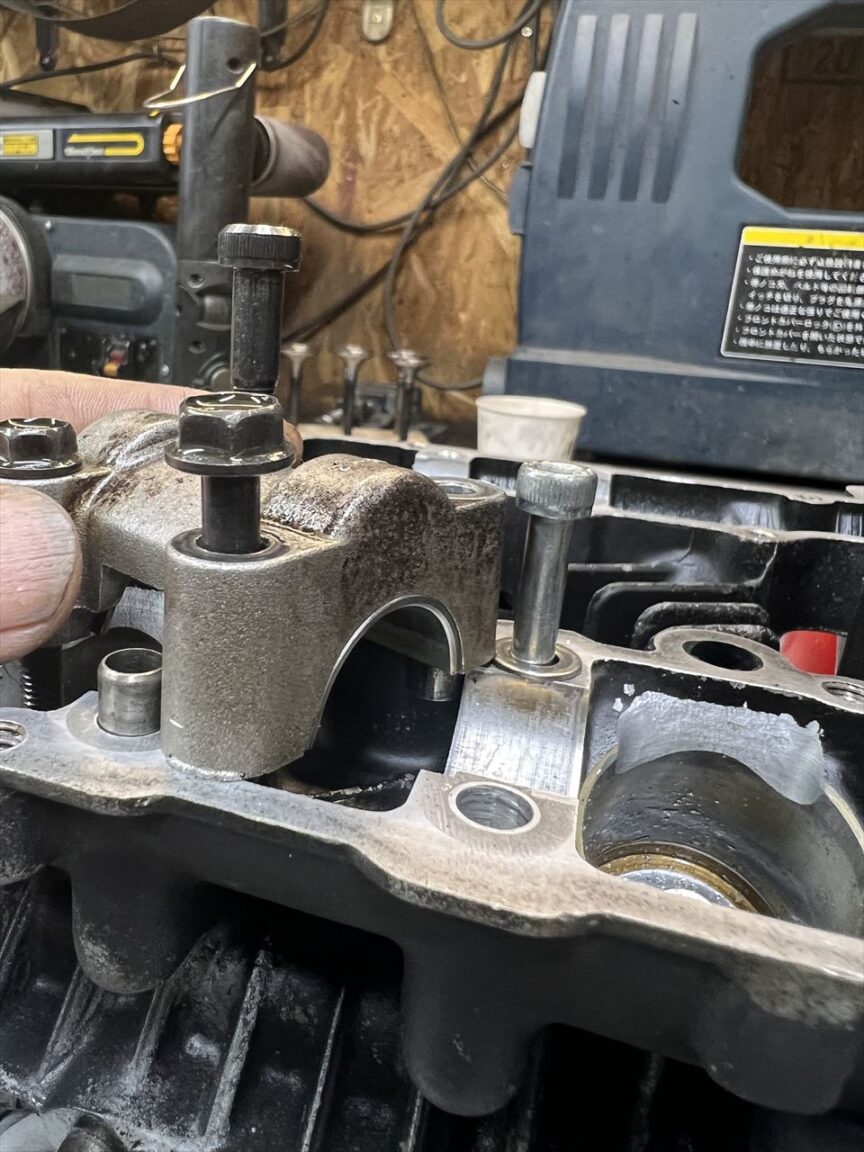

使用するロングボルトをねじ込んで、カムホルダーより低くなることを確認します。

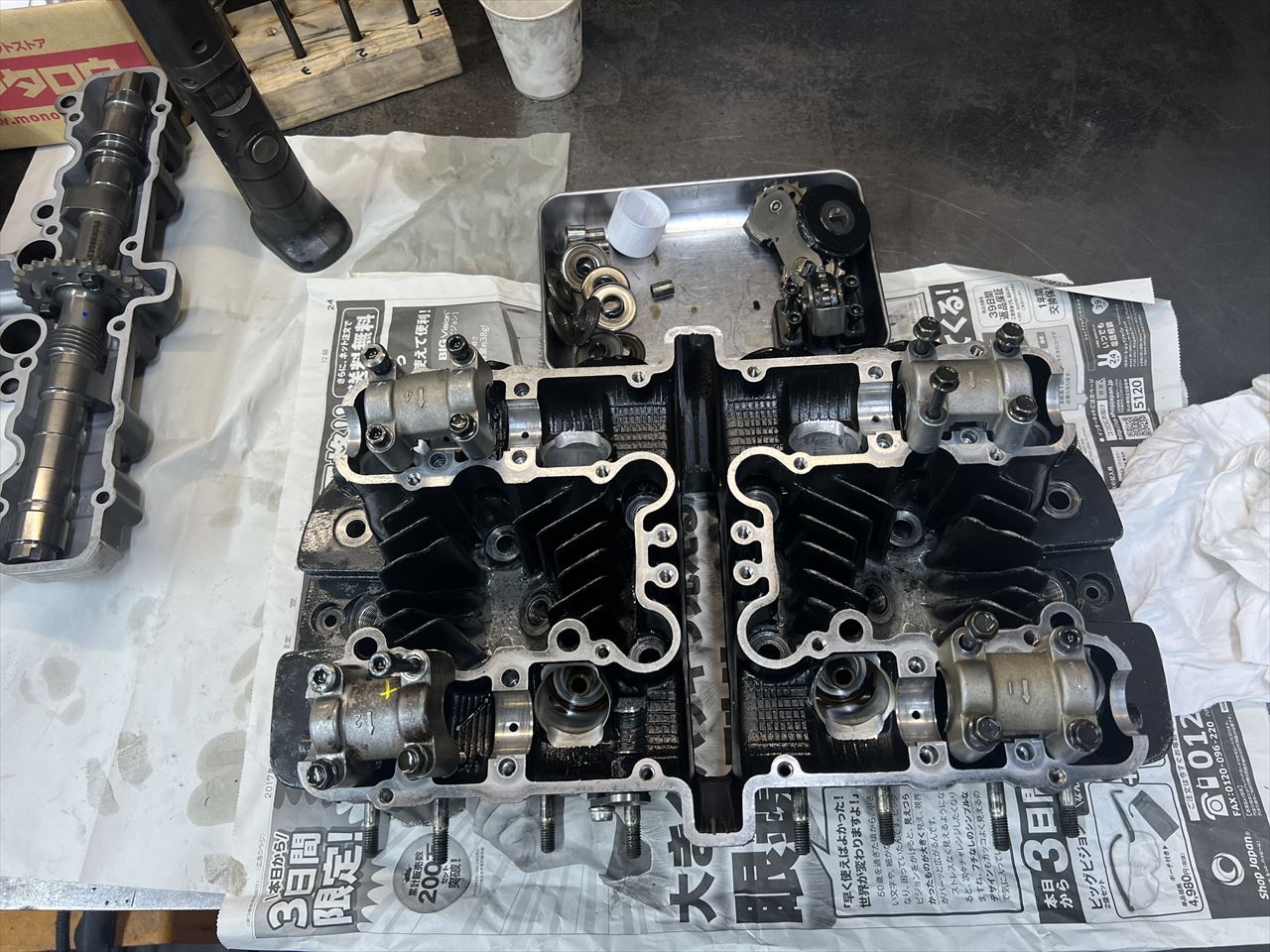

他のホルダーのネジもトルク抜けがあるので修正します。



全てヘリサートが入っていたところなので、2回目、3回目の修理の場合はダウエルピンが無いところはM8ボルトに変更します。



ダウエルピンがあるところは、ダウエルピン無しのM8にしたくないので、下穴貫通も止むを得ず、ヘリサートを深いところに設置します。

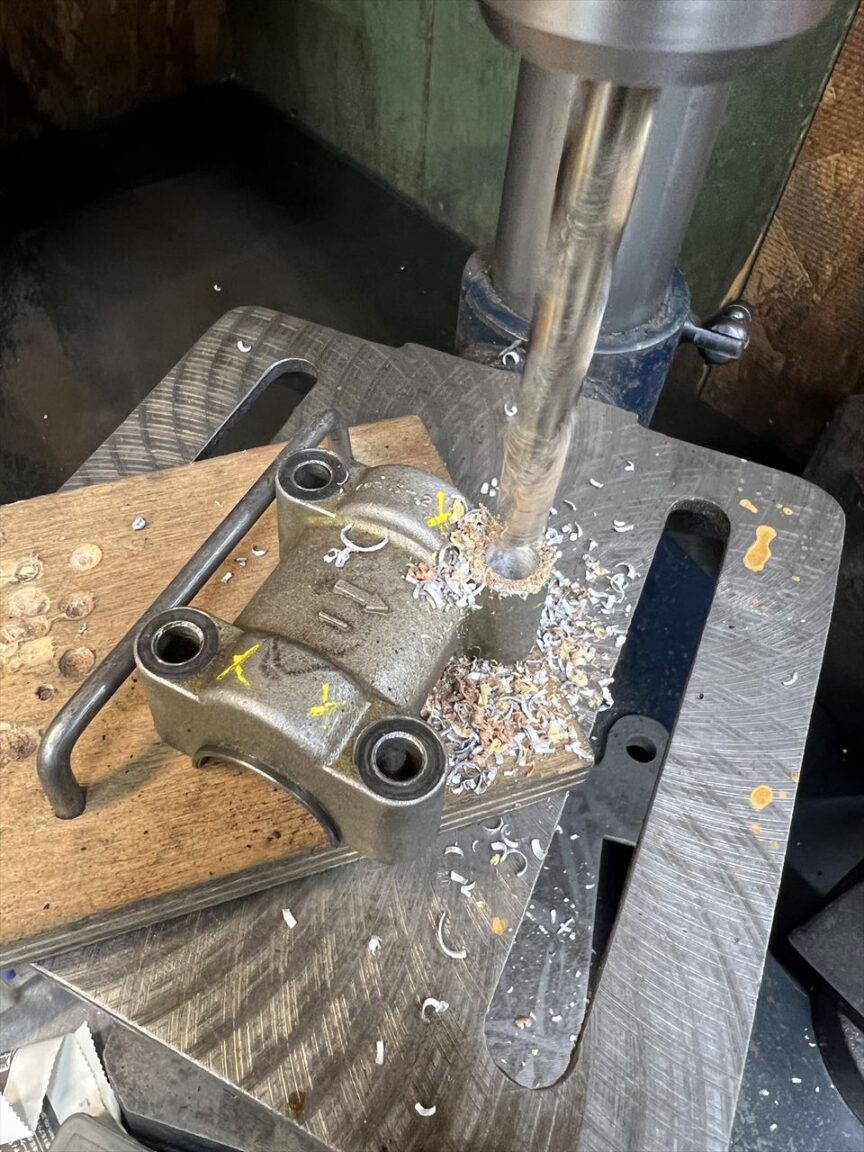

M8ボルト化する部分は、ホルダーの穴も拡大します。

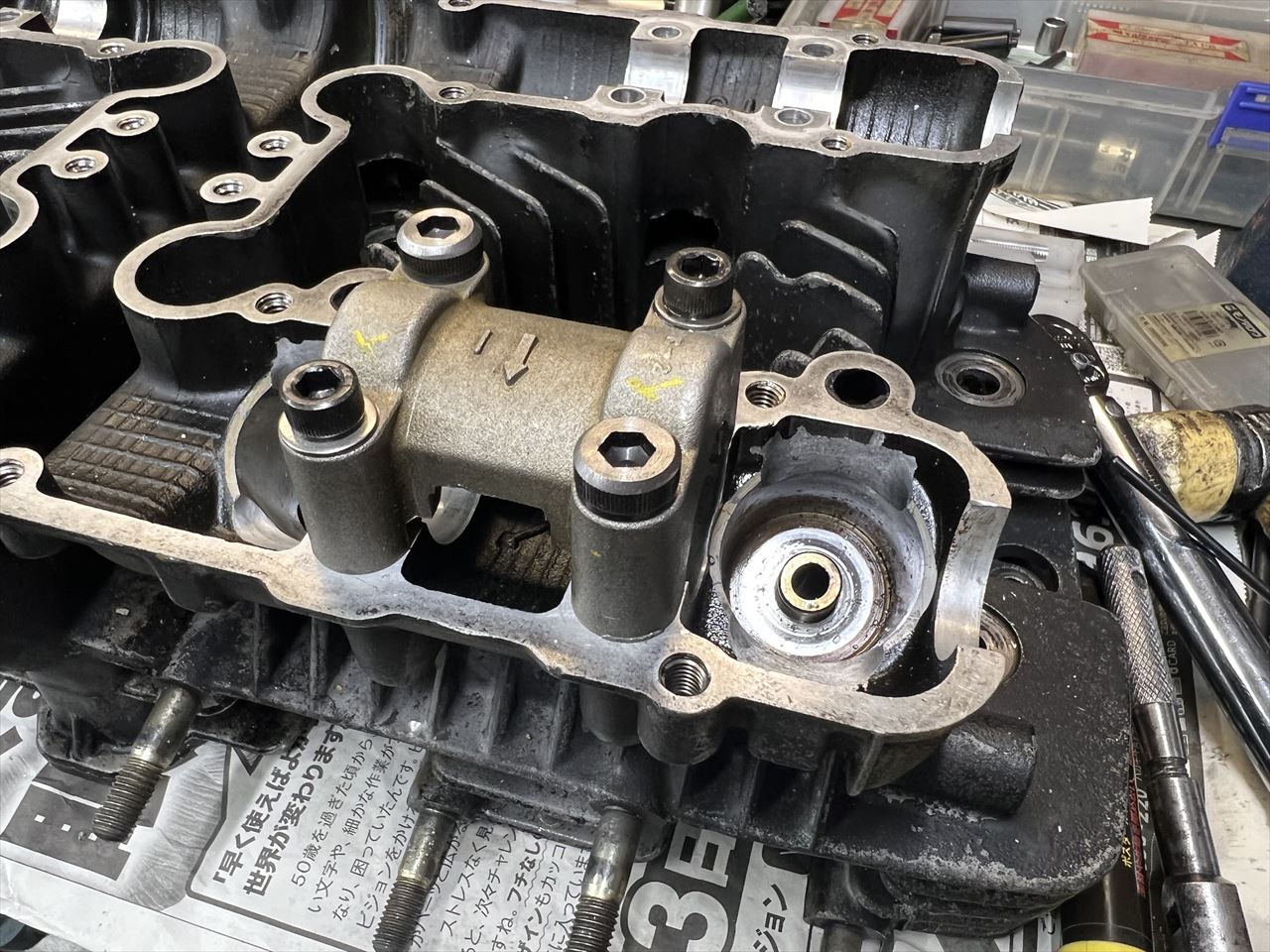

1番ホルダーはM6ロングボルトとM8の組み合わせとなりました。



これで当分の間、トルクは維持できるでしょう。

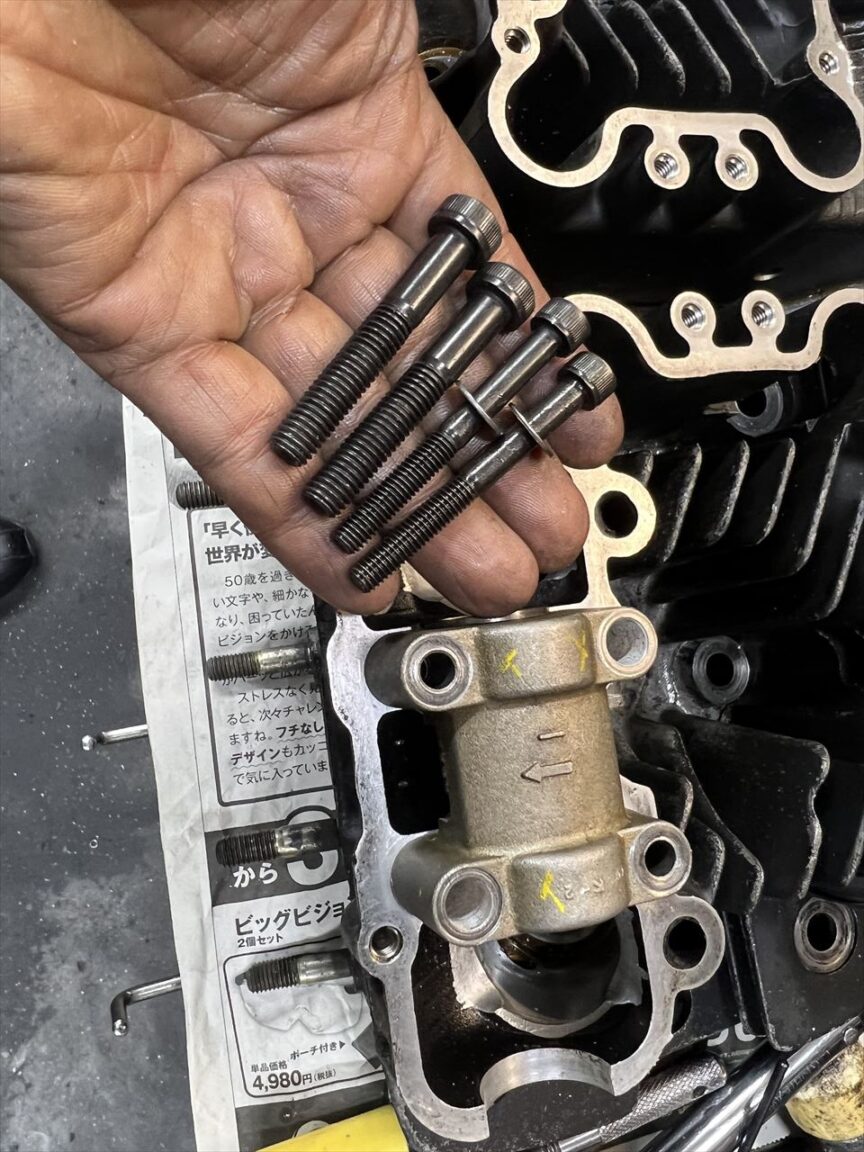

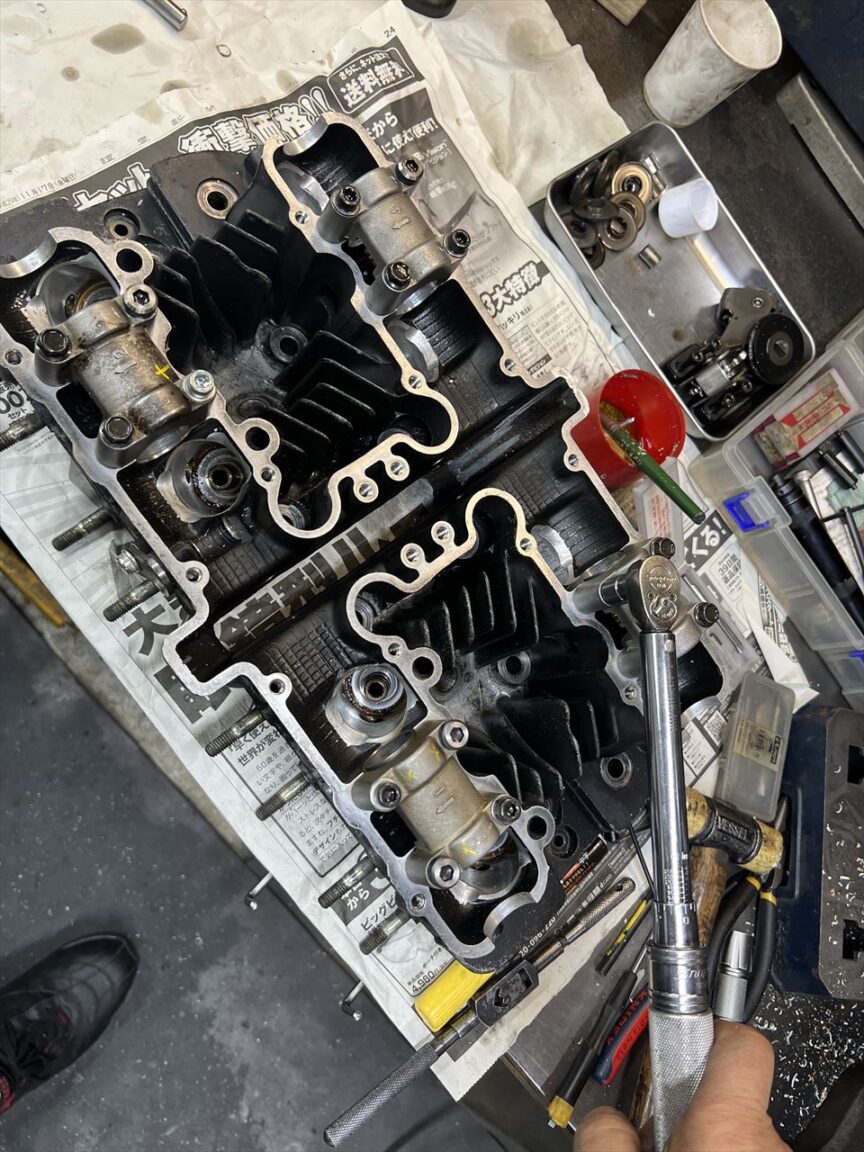

16本のボルト、全てトルクが掛かるようになりました。

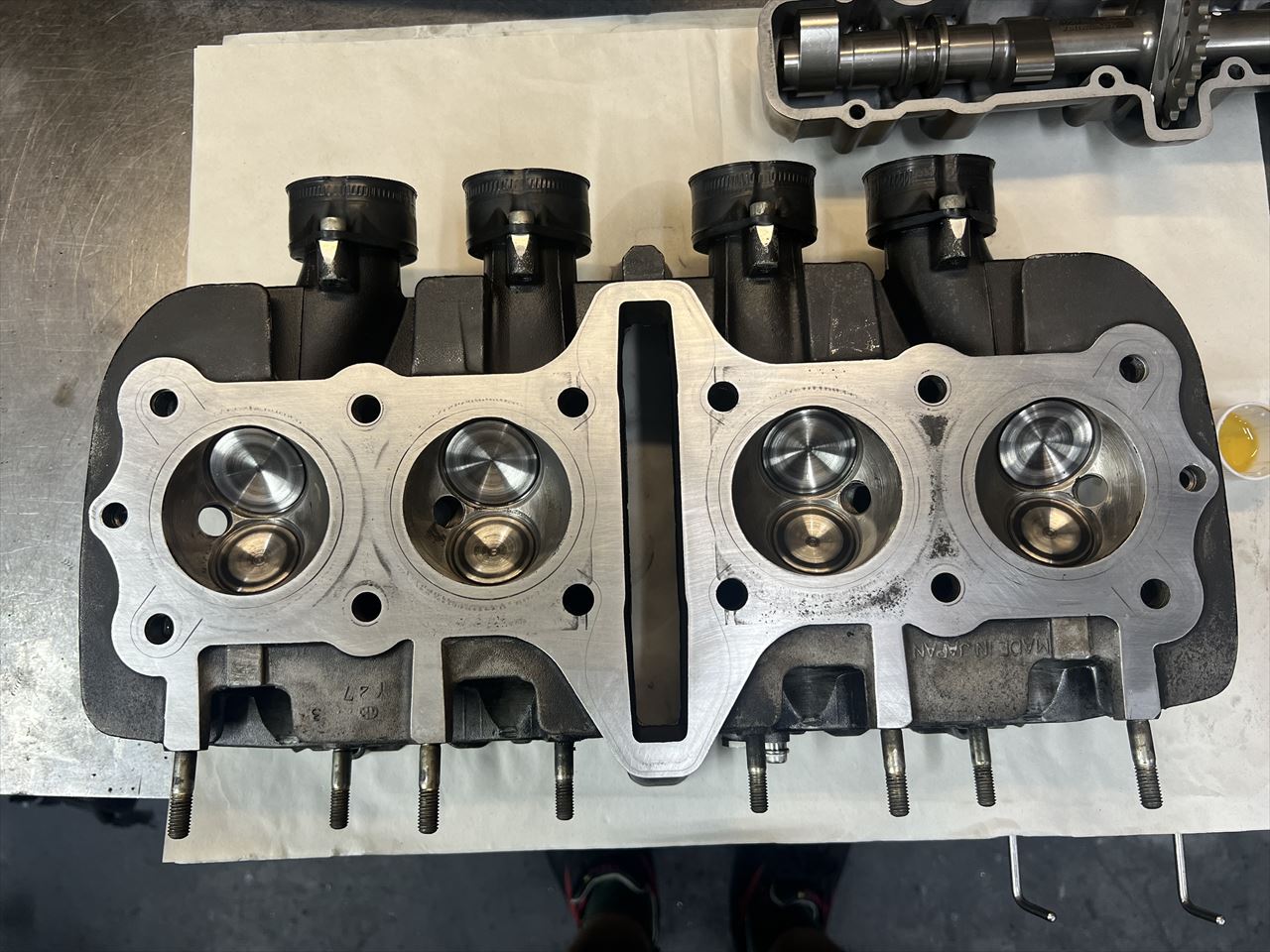

バルブを組み付けます。ヘッドは修復完了です。
