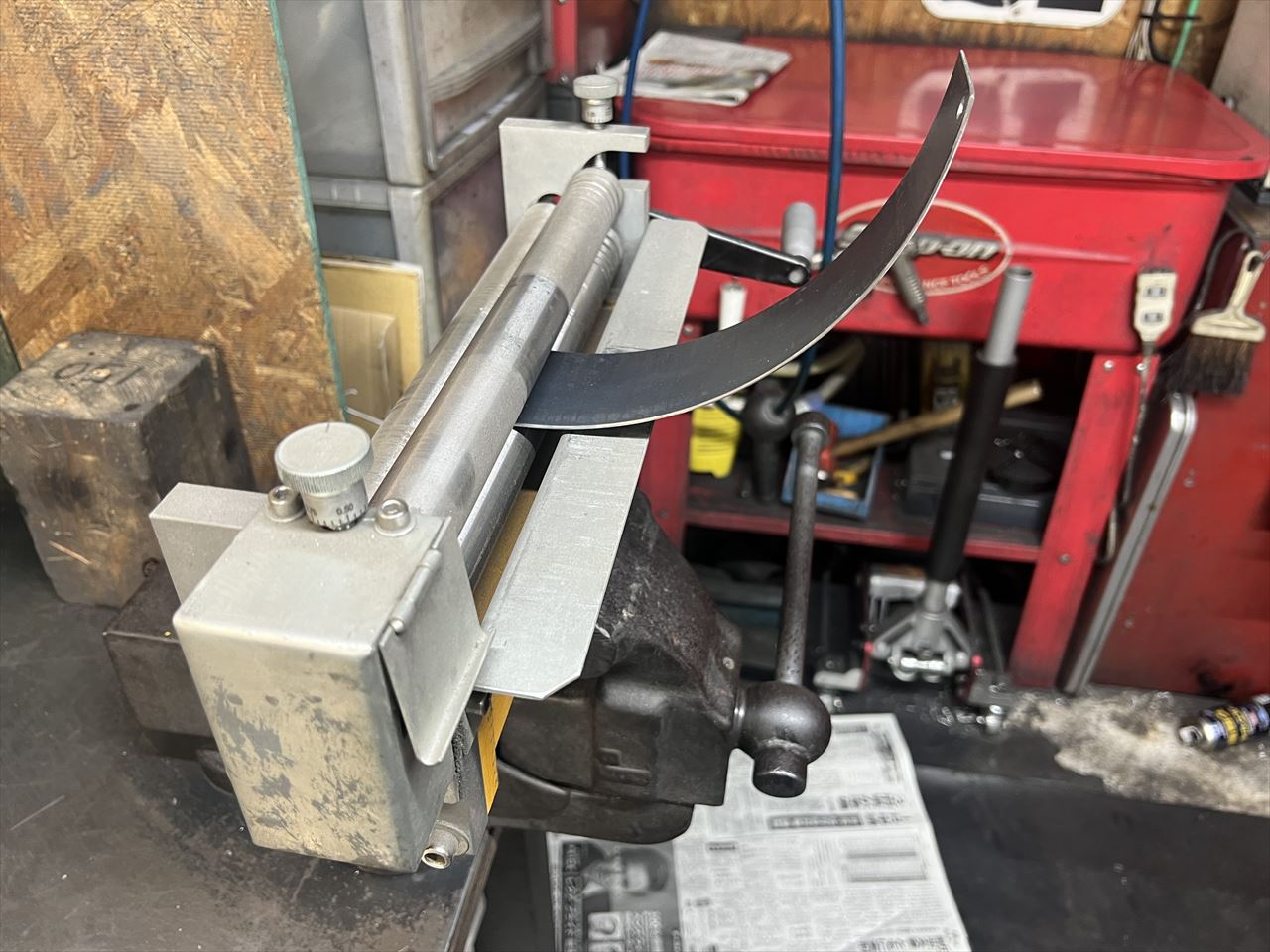

こちらはバッテリーケースです。鉄板を曲げて製作します。

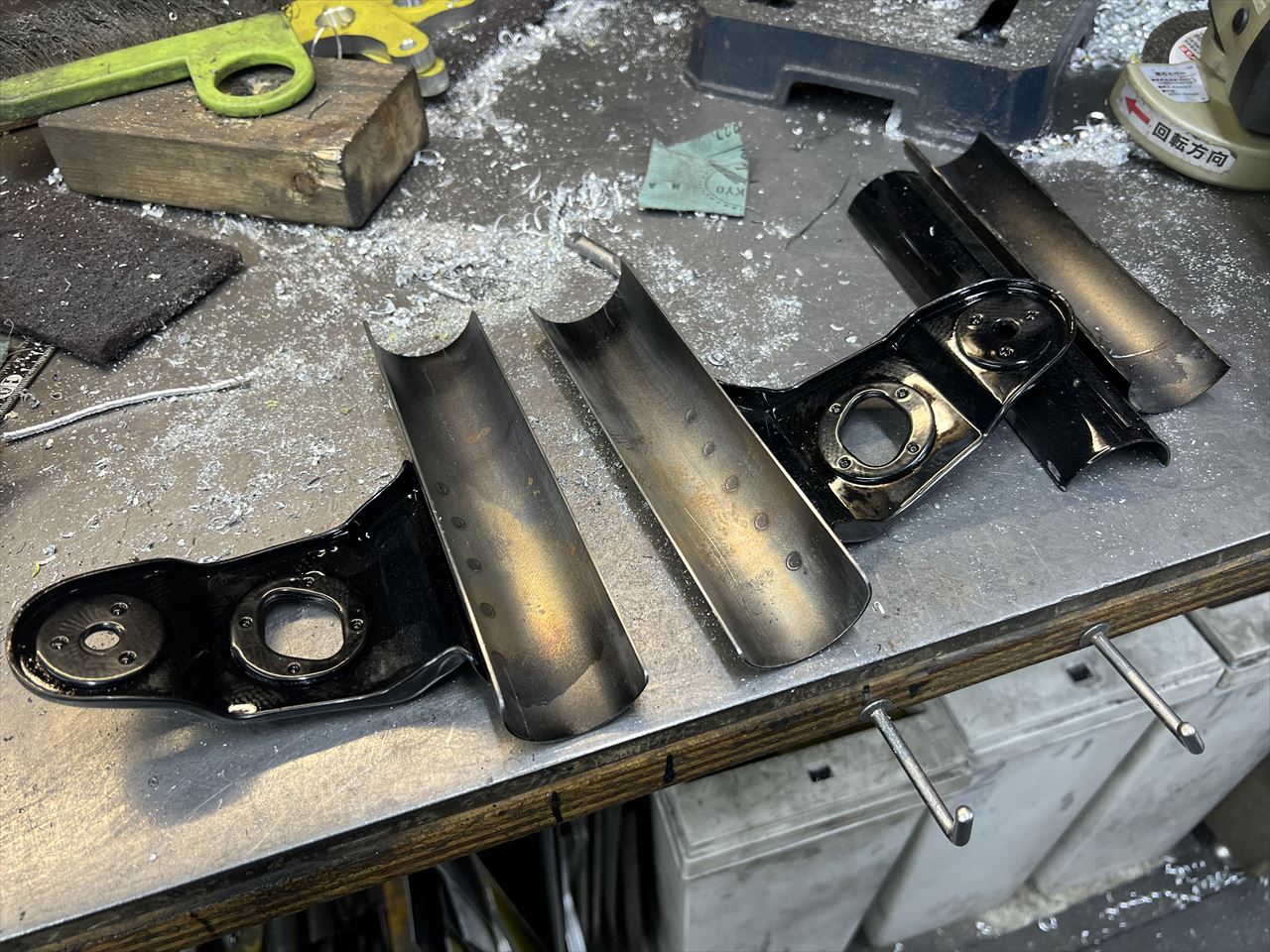

ノーマルのヘッドライトステーは、ワークス車同様にフォークカバー部分を半分にカットして使います。
カット後はこちら。これをフォークにバンド止めします。

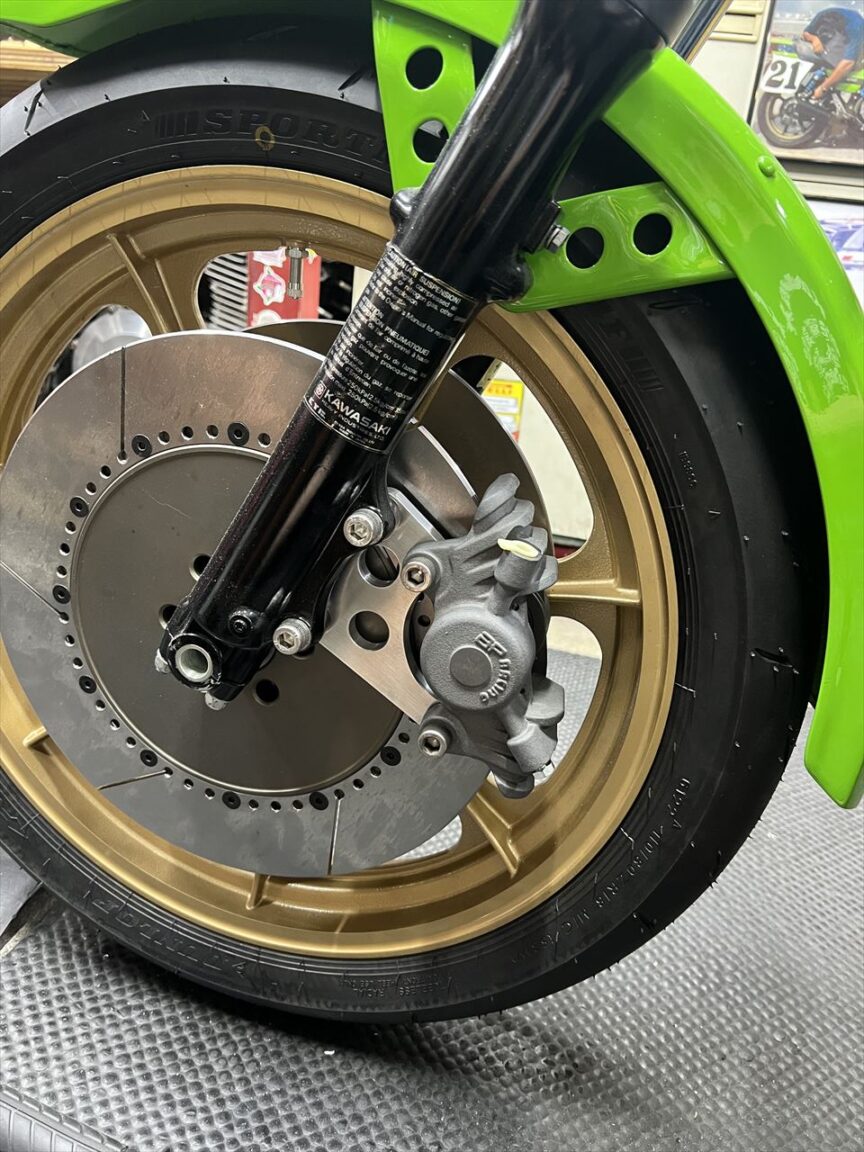

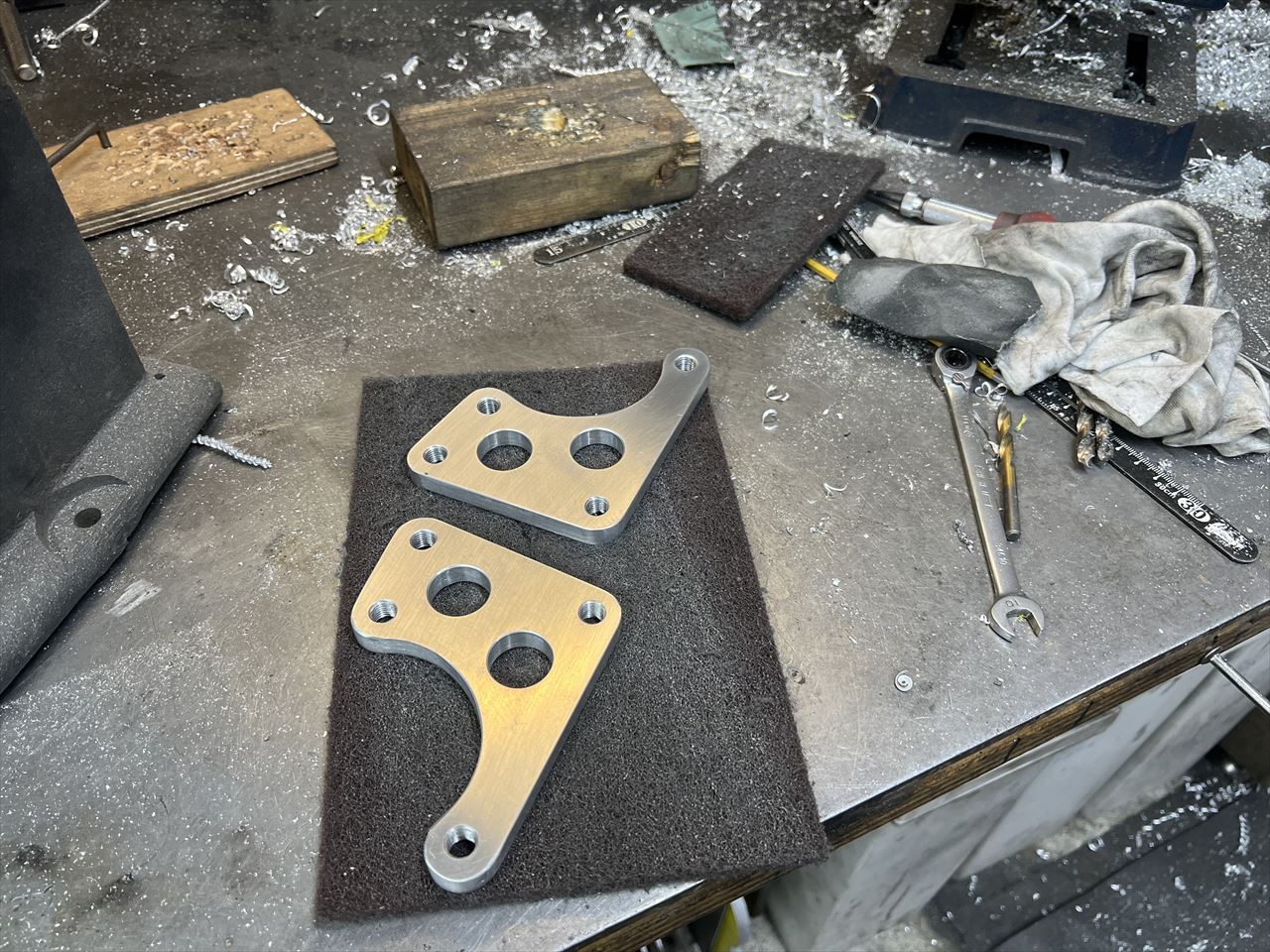

フロントのキャリパーブラケットです。これもワークス車のイメージで製作。
キャリパーはCP2696です。

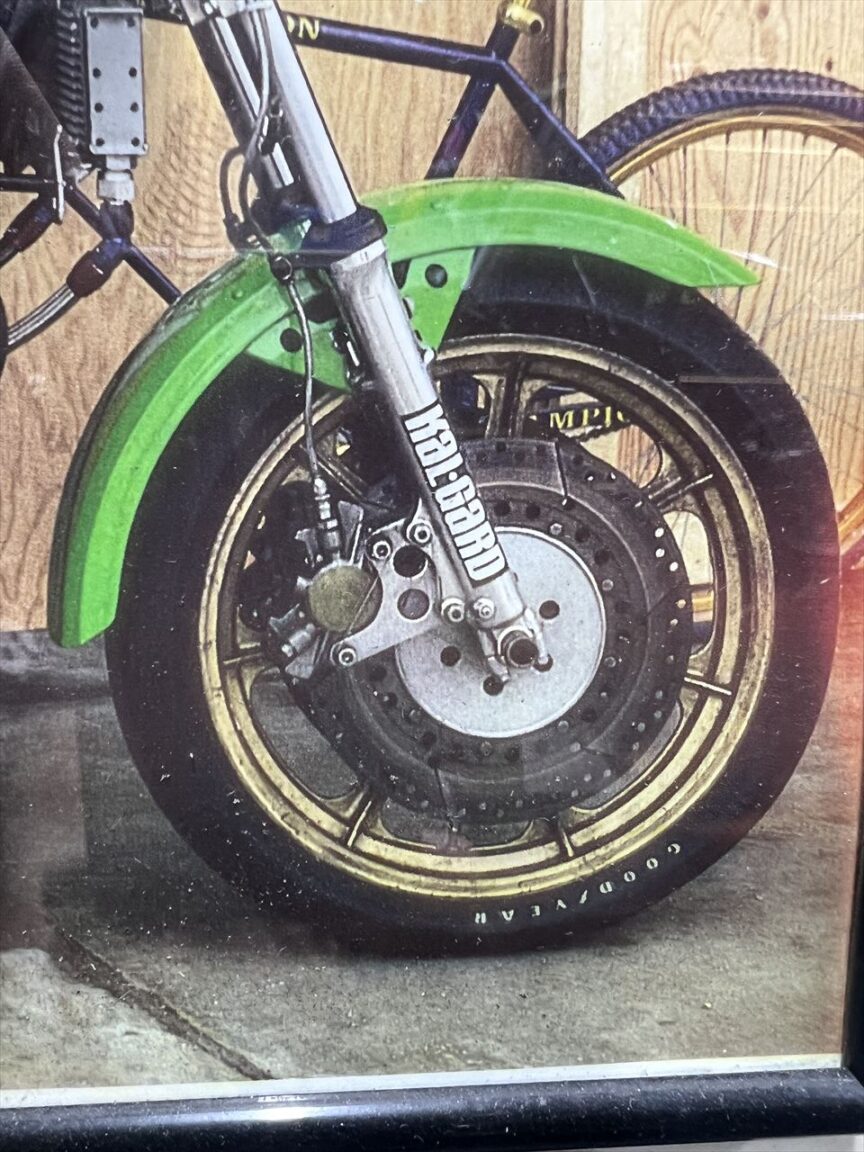

もとのイメージはこちら。

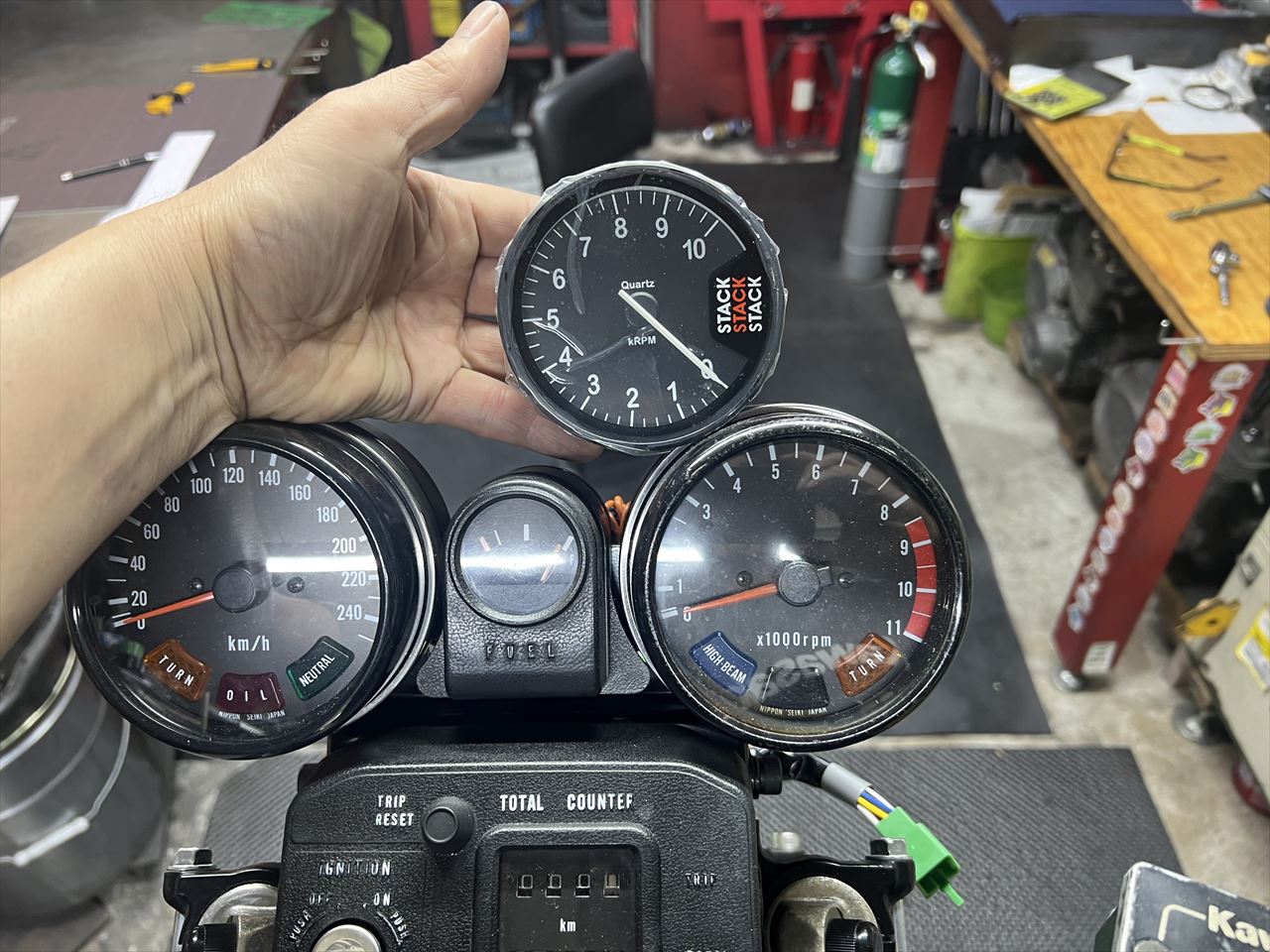

タコメーターはスタック製に変更します。

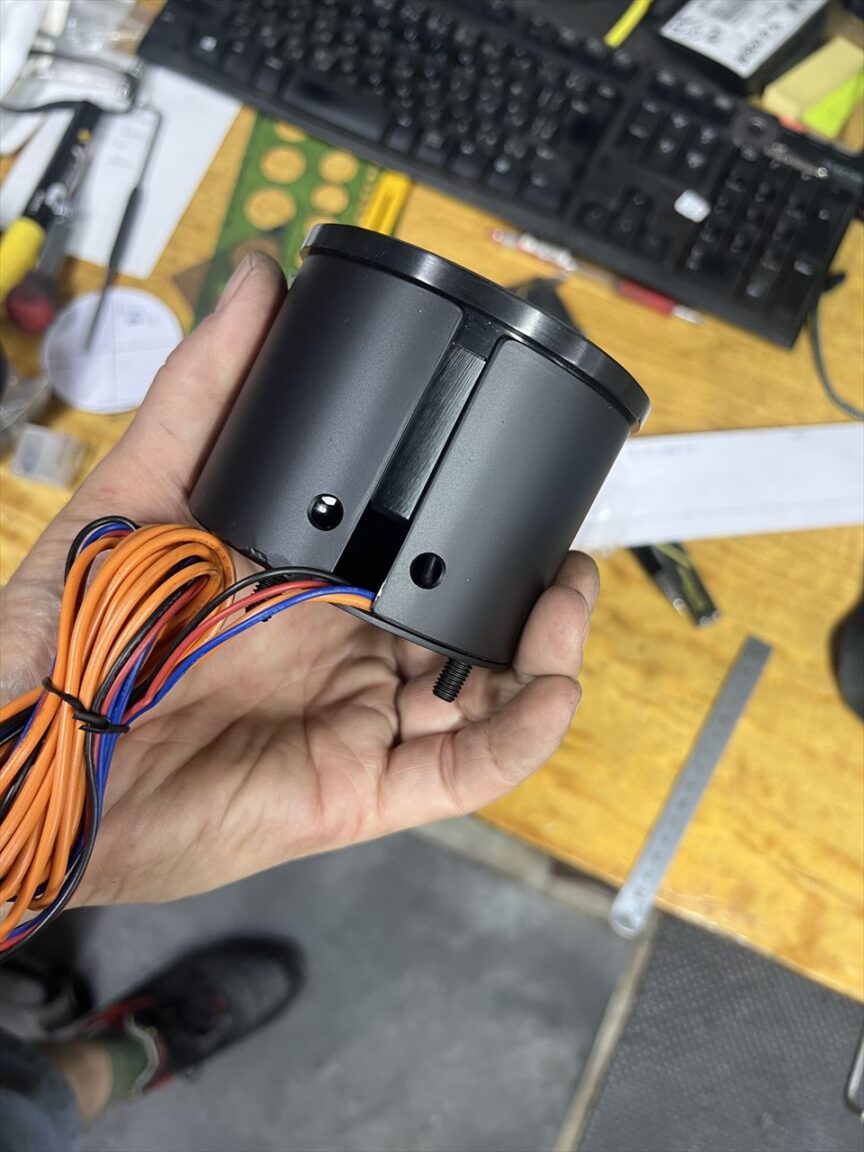

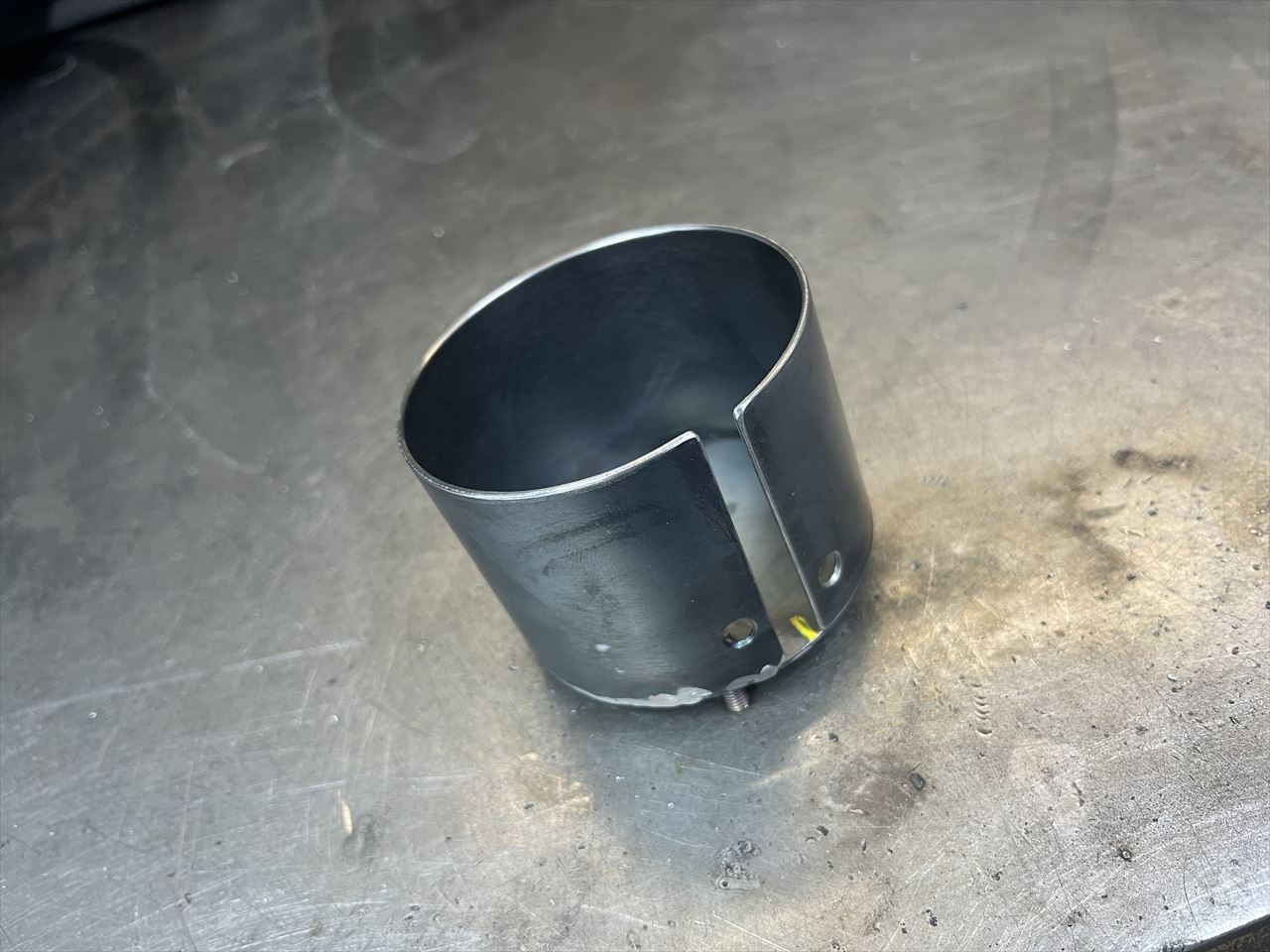

鉄板でメーターケースを製作します。
こんな感じにできました。メーターの固定ははめてタイラップで締めるだけです。

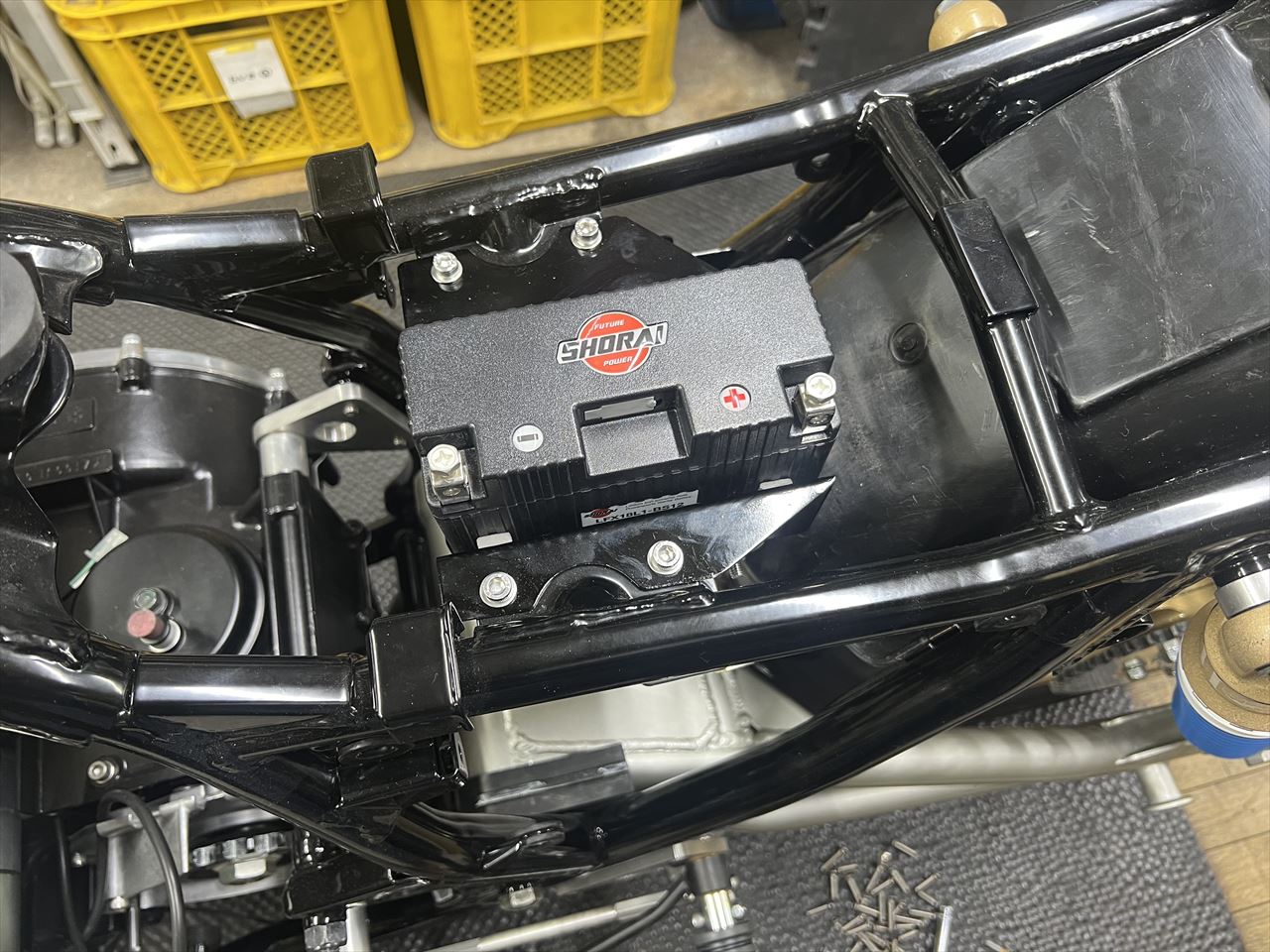

塗装後、バッテリーBOXを取り付けます。バッテリーはショーライの18サイズです。

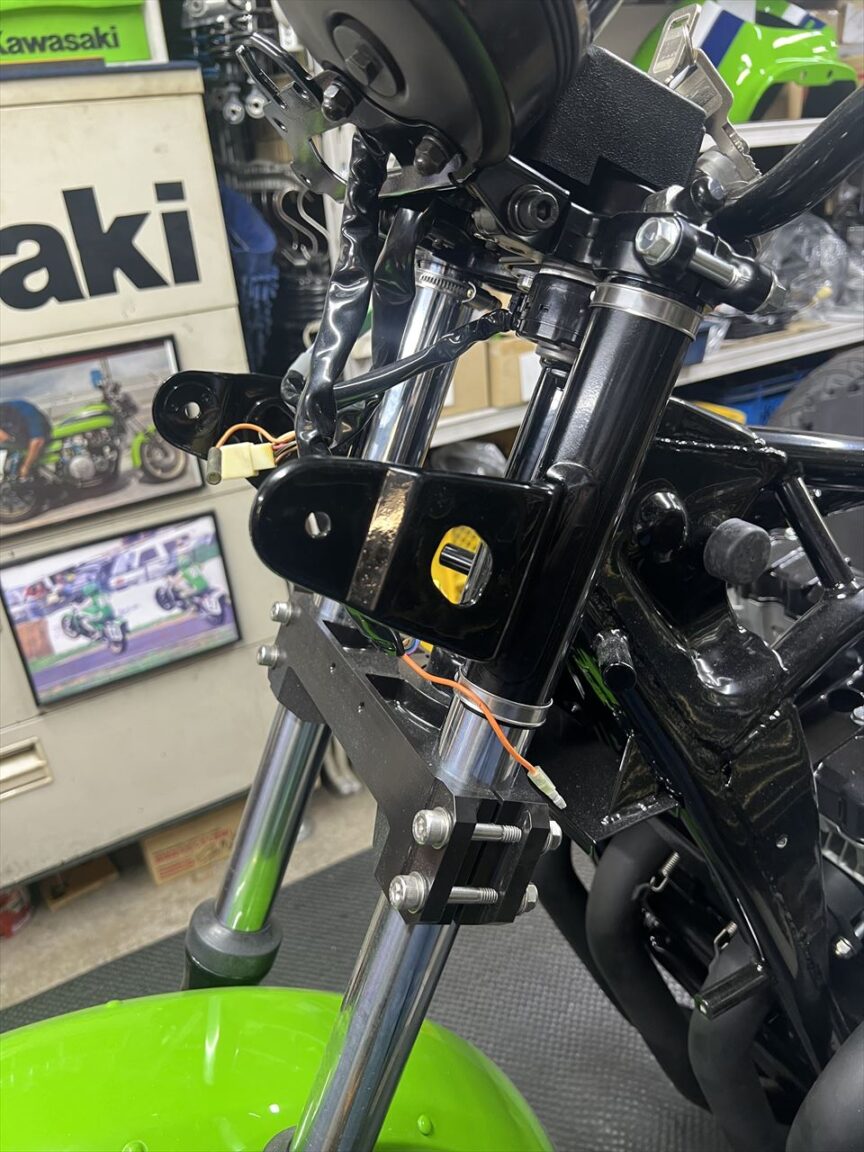

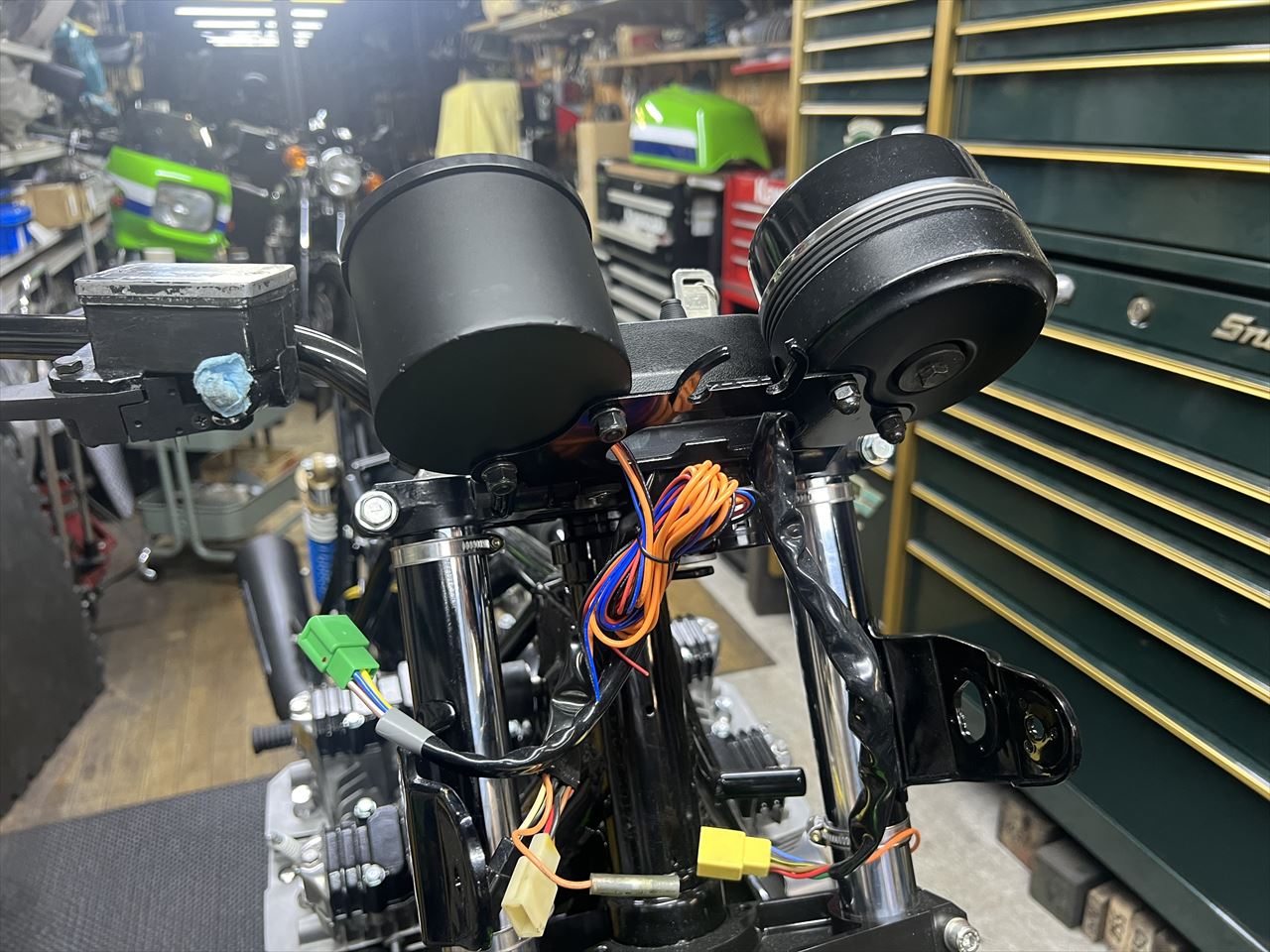

ライトステーを取り付けます。元はZ1100-B2のようで、下側が少し短いのが特徴。上下にアジャストできるので、フロントカウルにヘッドライトの高さを合わせて位置決めします。

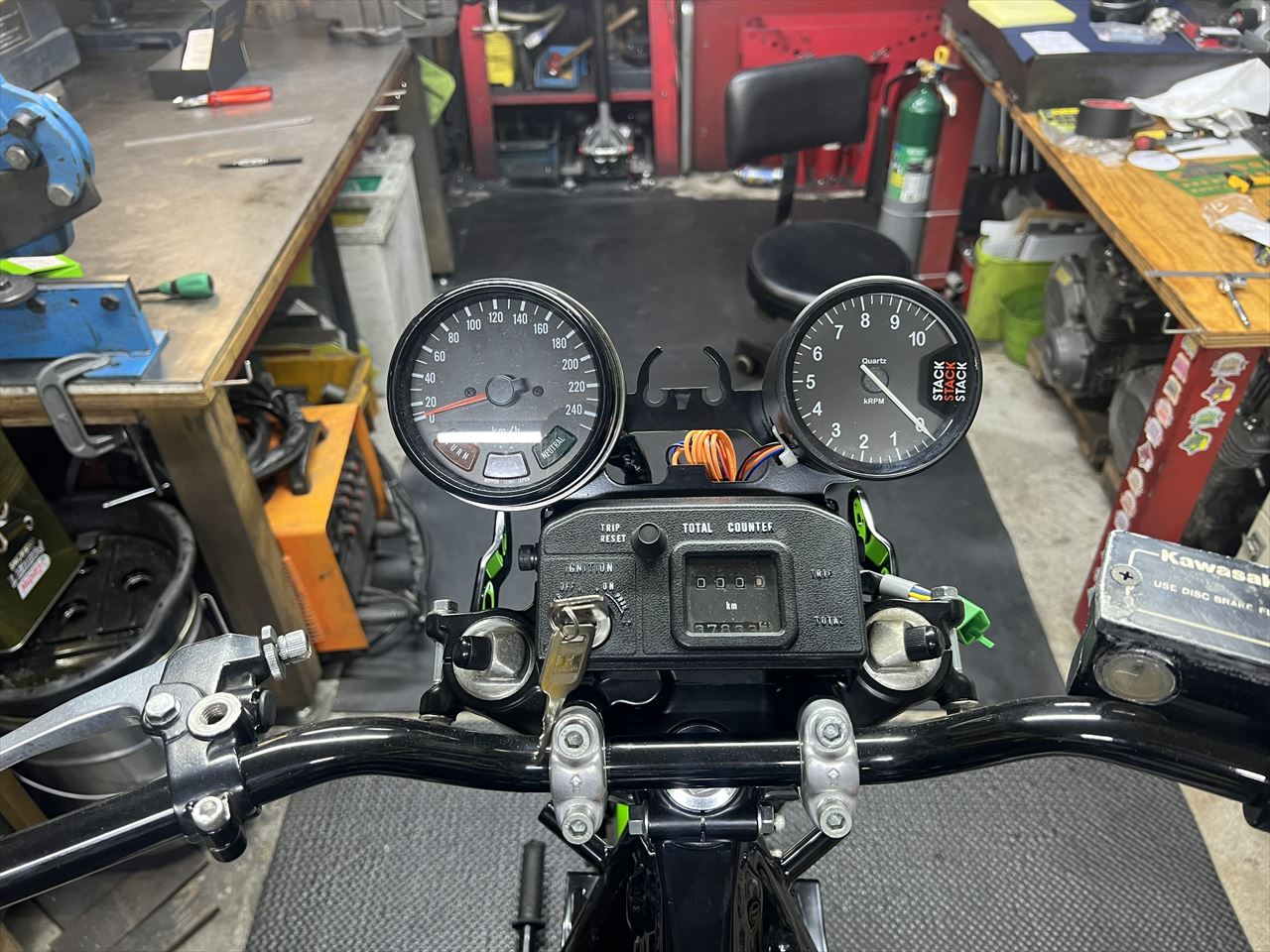

メーターケースにスタックをセットします。
取り付けるとこんな感じ。

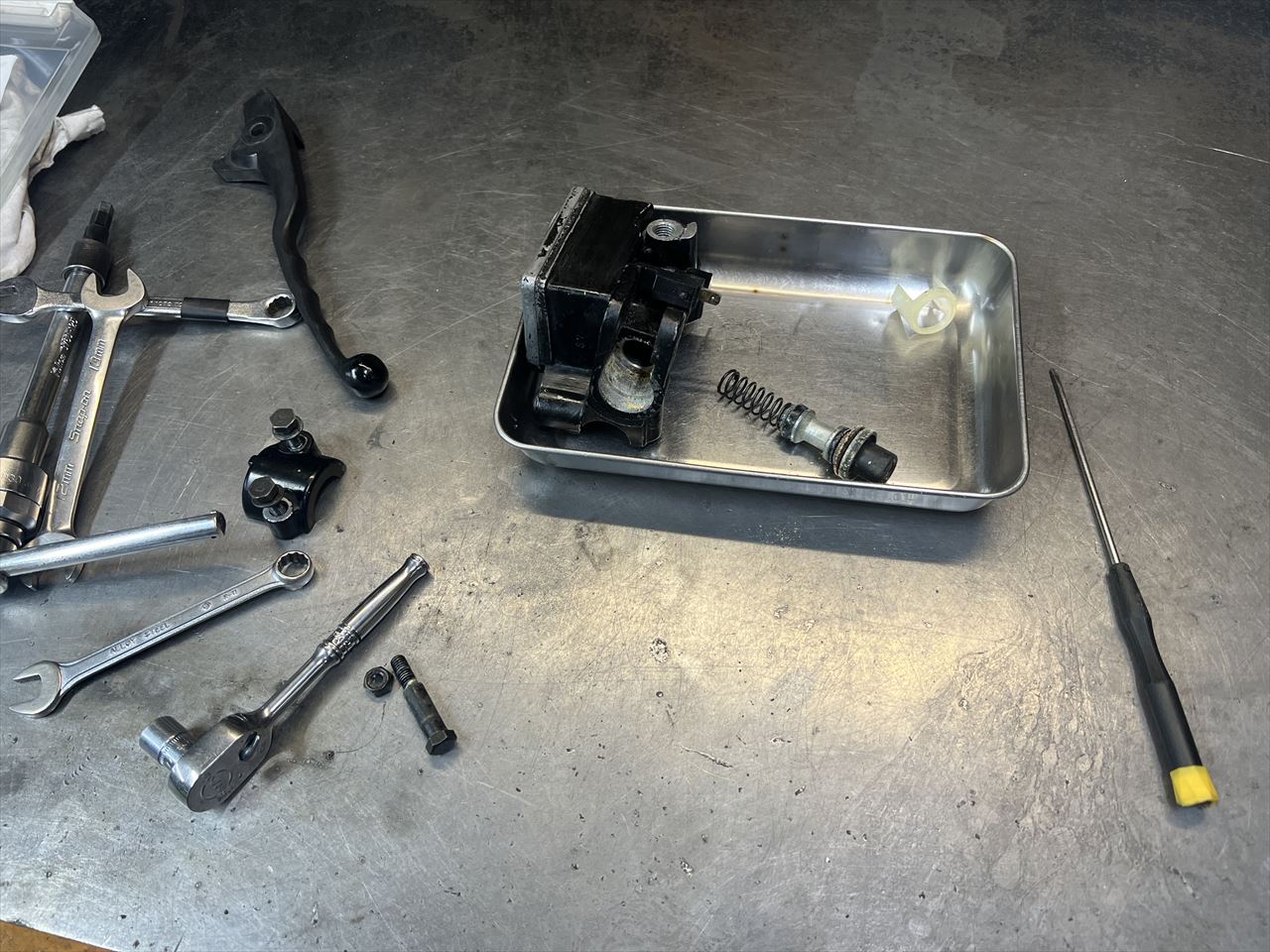

フロントマスターはオーバーホールして使います。

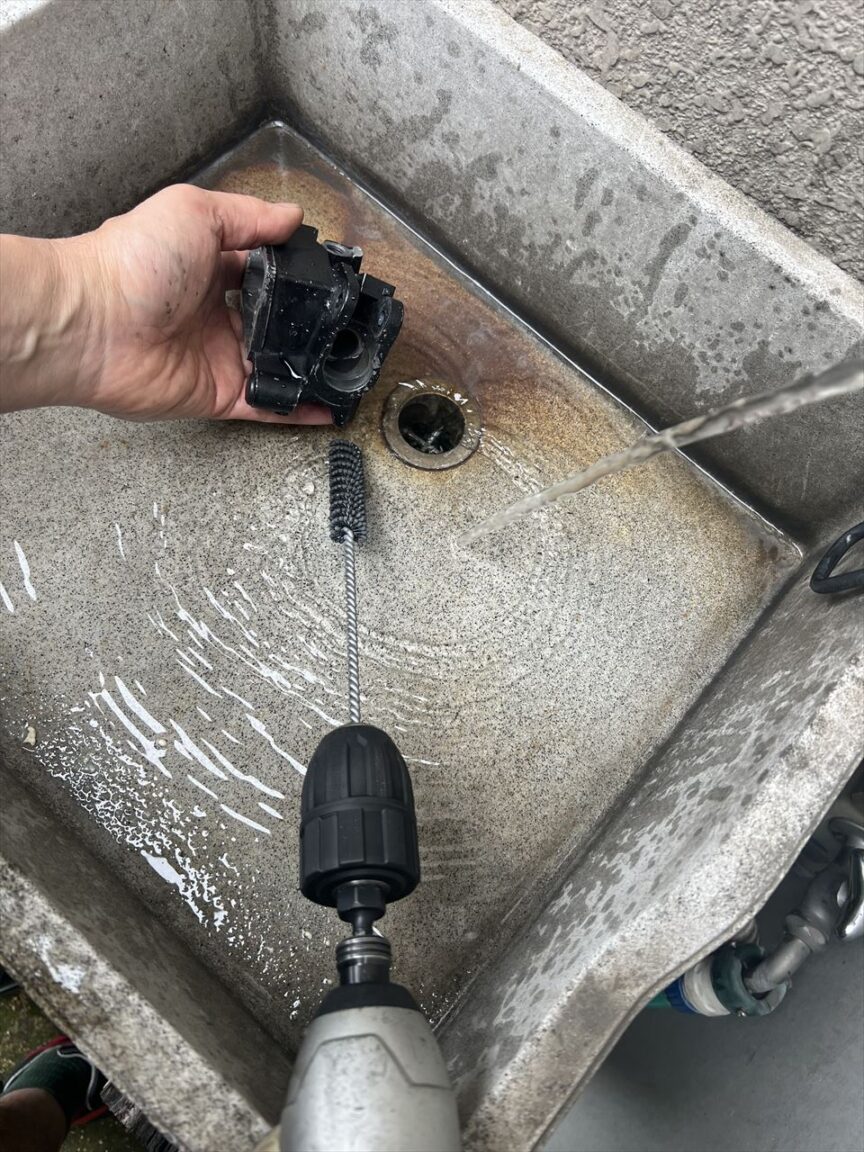

シリンダー内は少しサビがあるのでホーニングします。

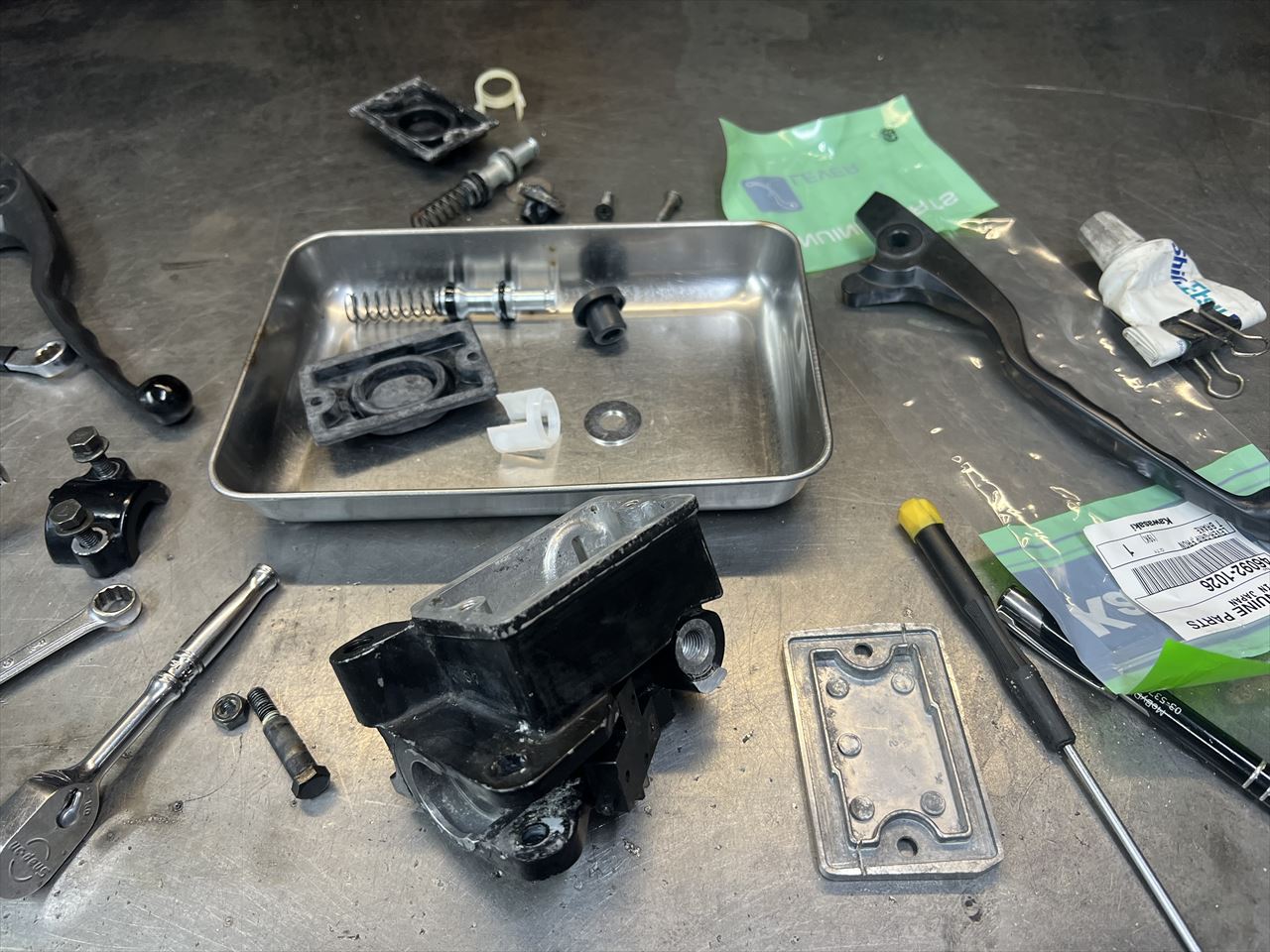

内部パーツはできるだけ新品交換しておきます。

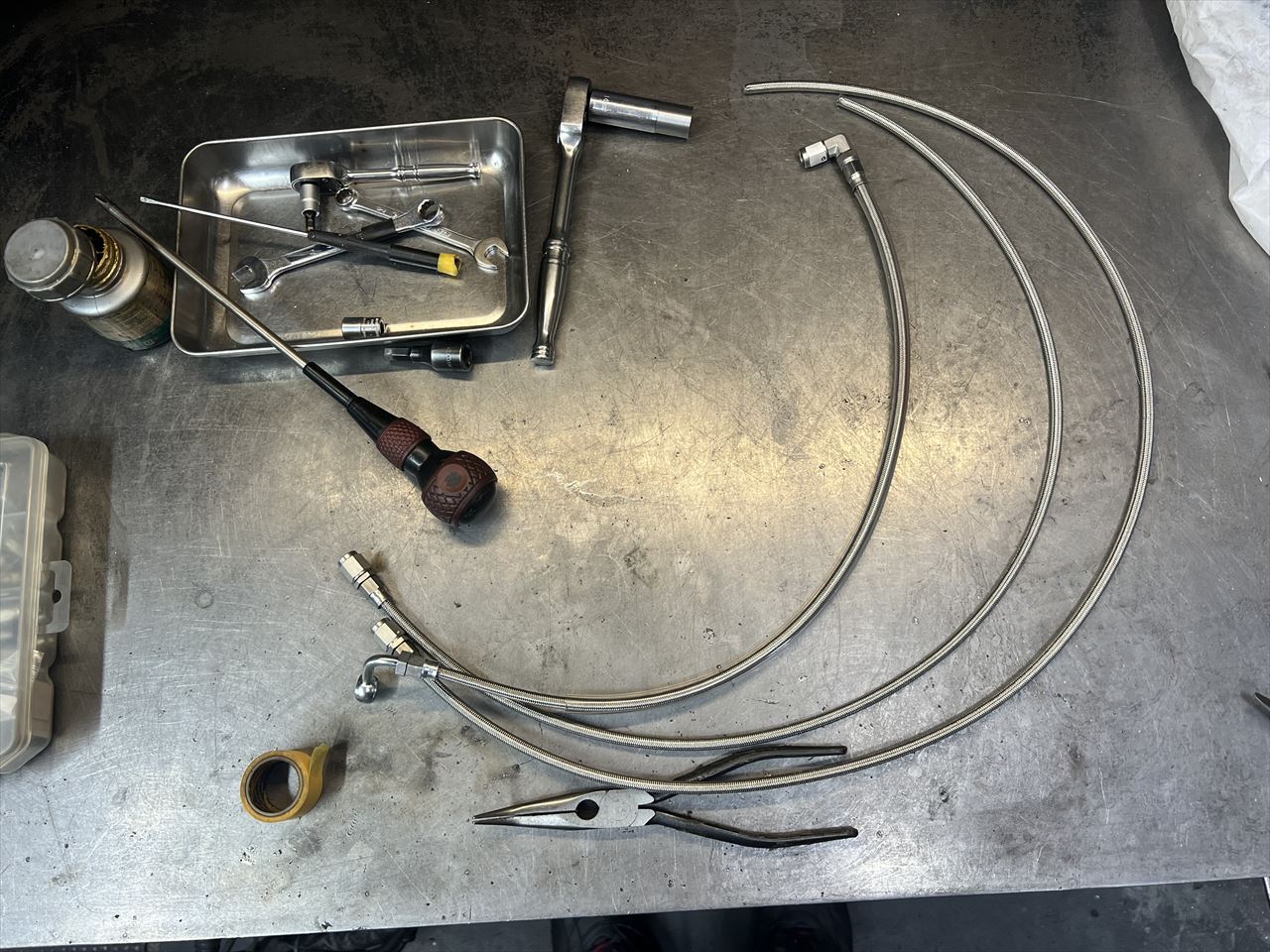

ブレーキホースも車両に合わせて製作します。

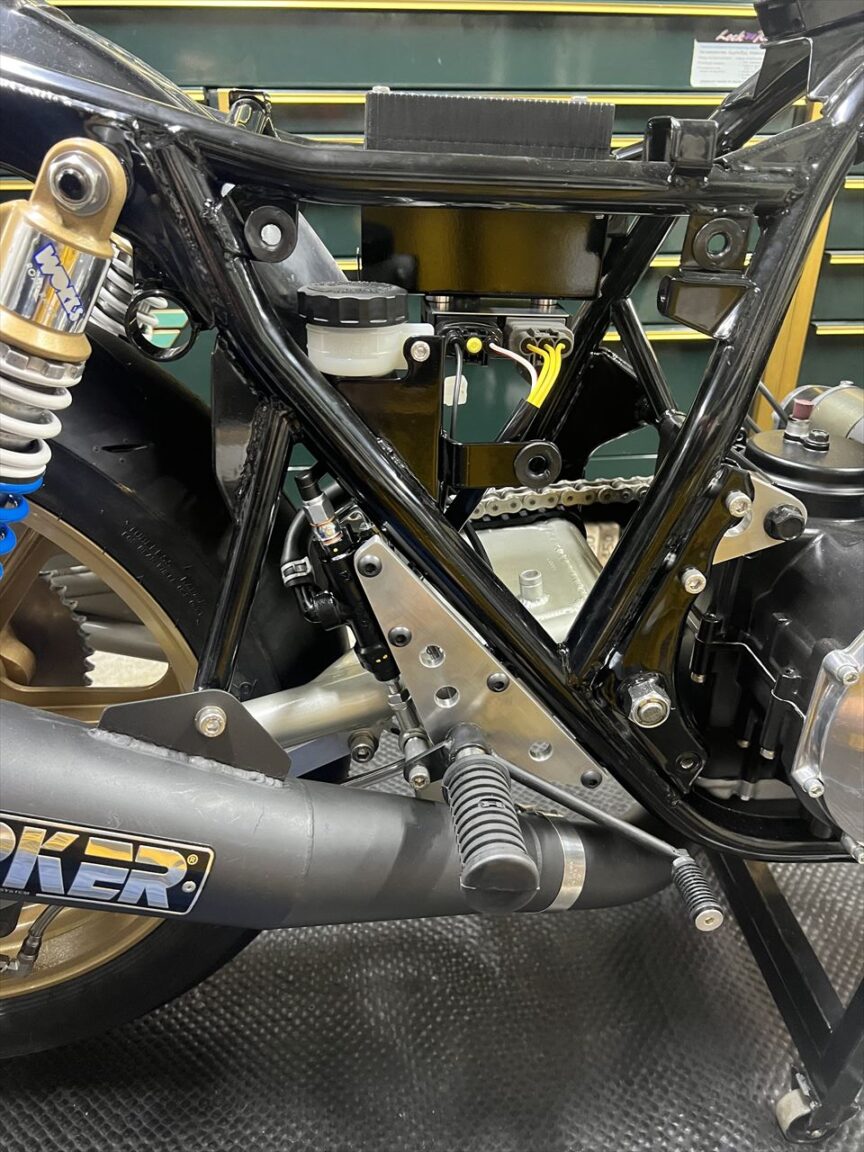

リヤマスターブレーキはこんな感じ。

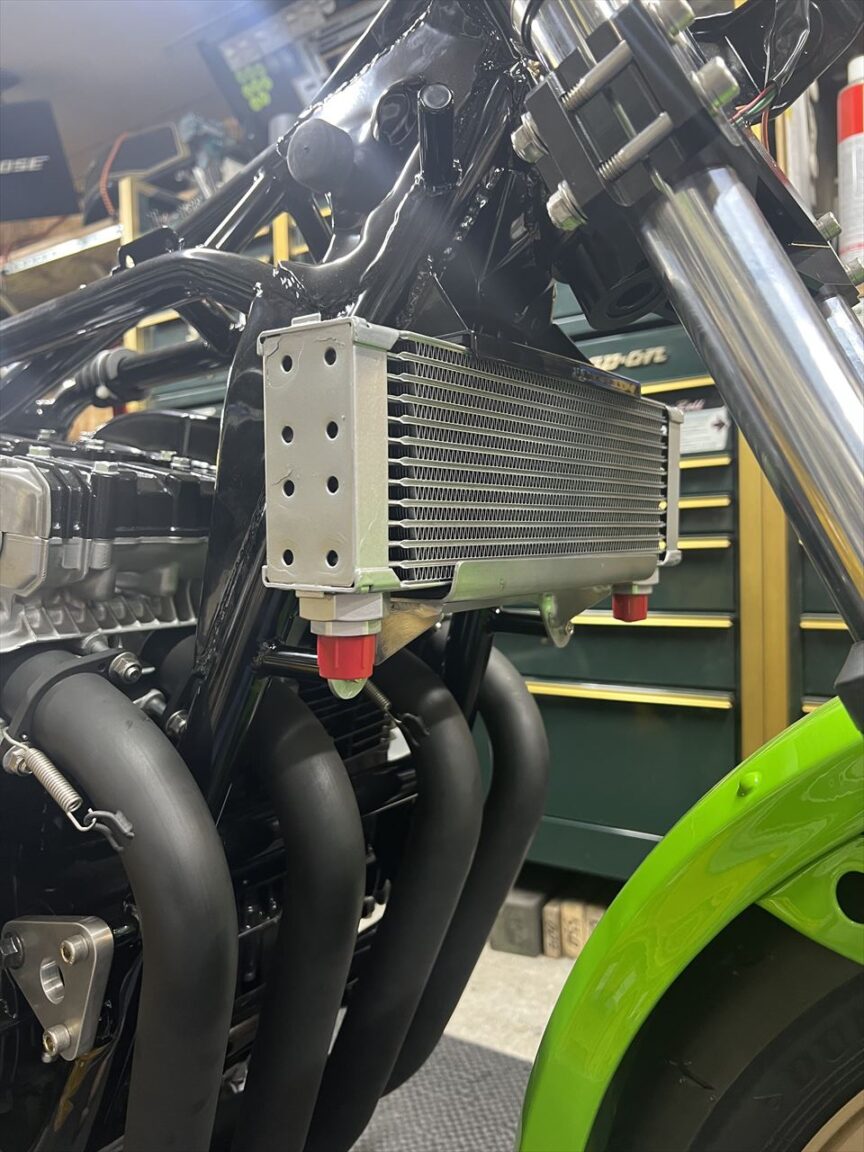

オイルクーラーを取り付けます。

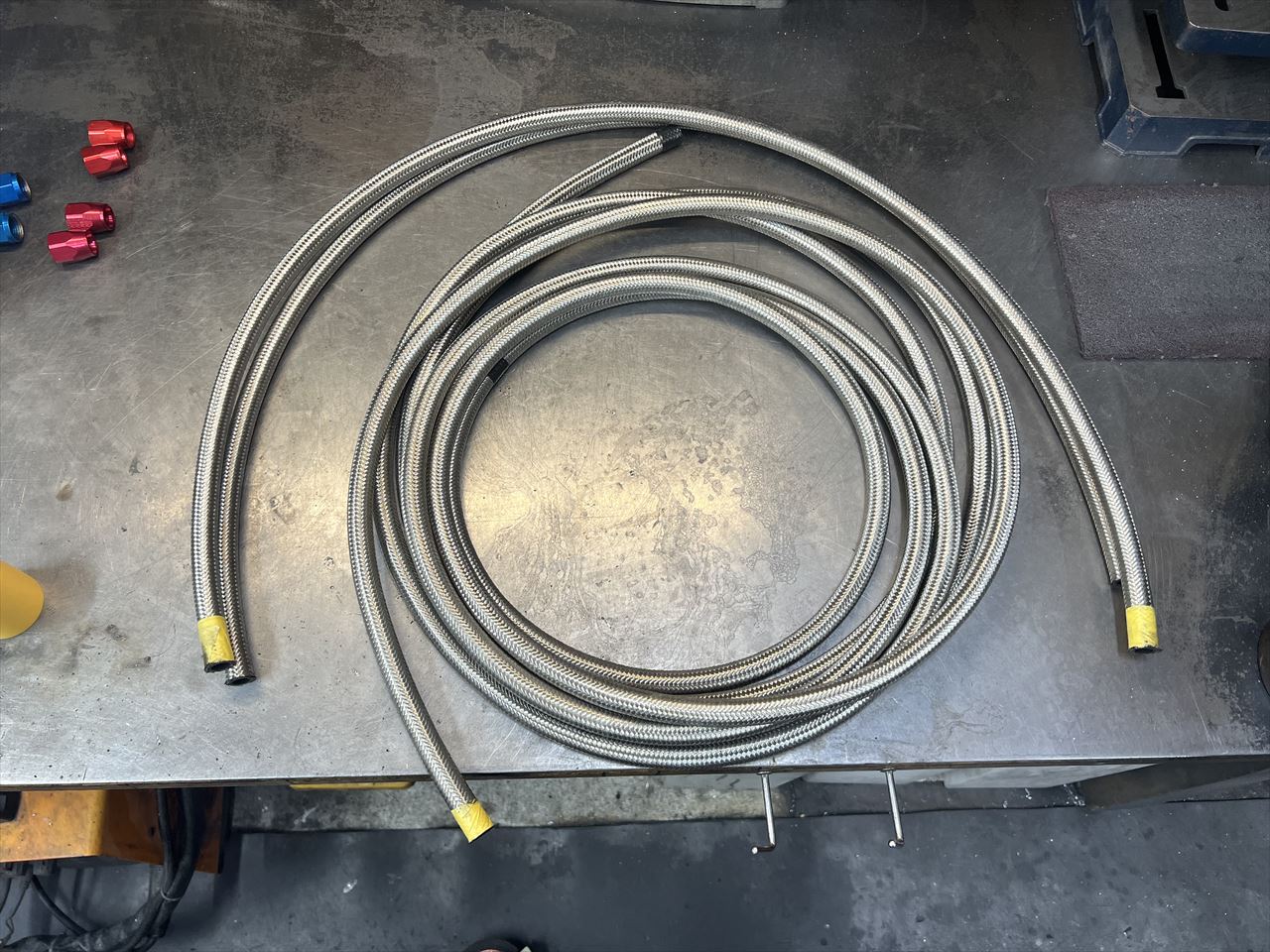

こちらのホースも現車合わせで製作します。

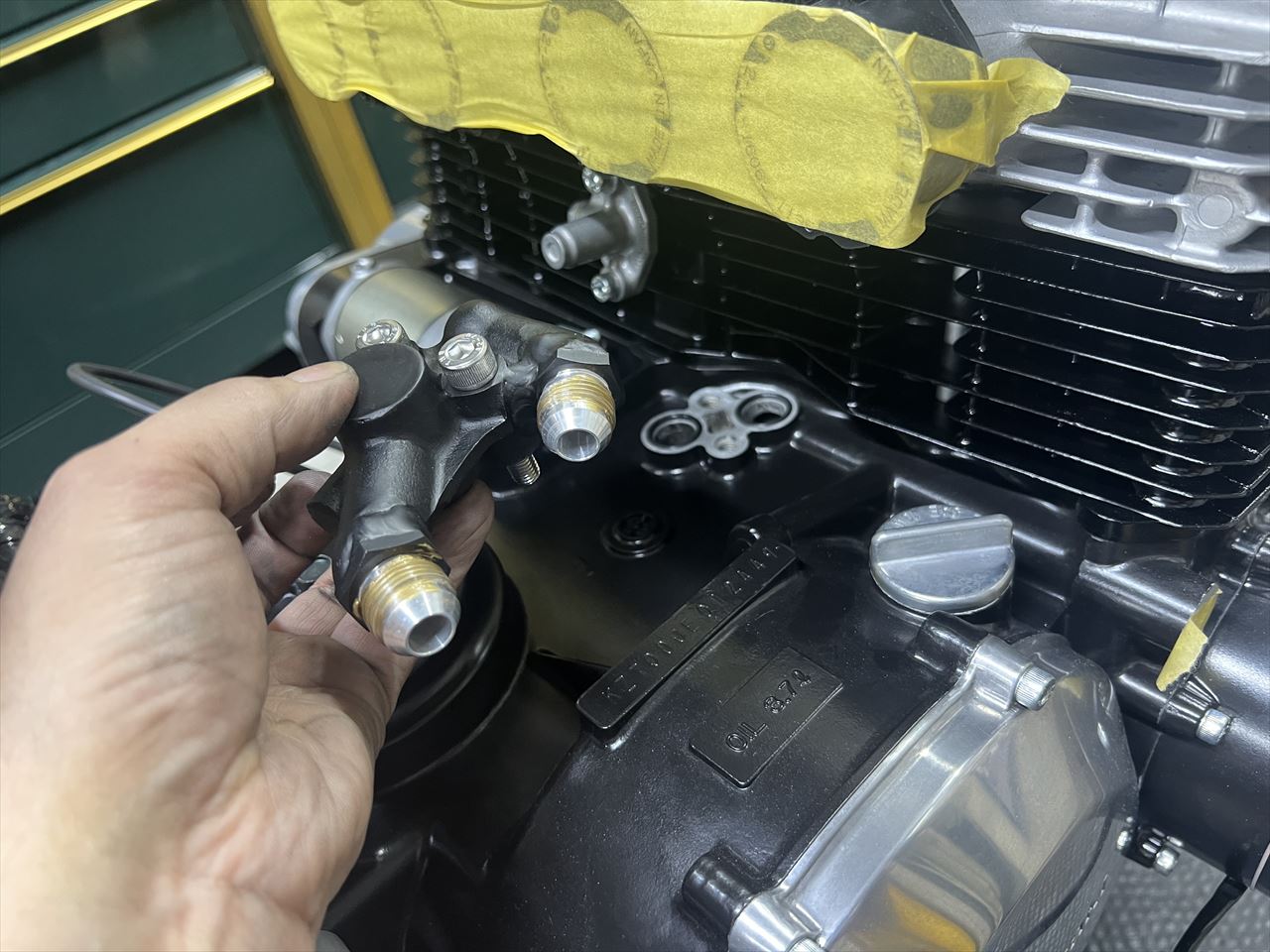

オイル取り出しは弊社特製のフラットタイプ。ノーマルを化加工したものです。

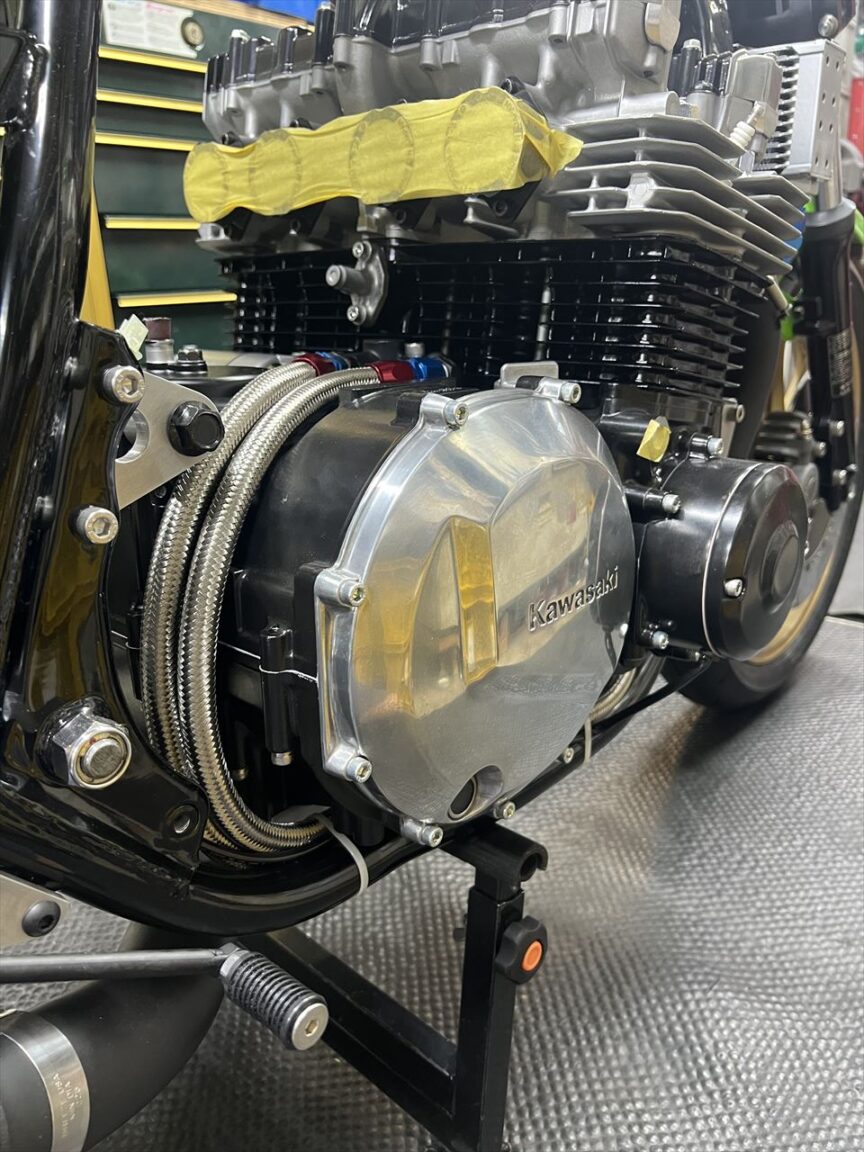

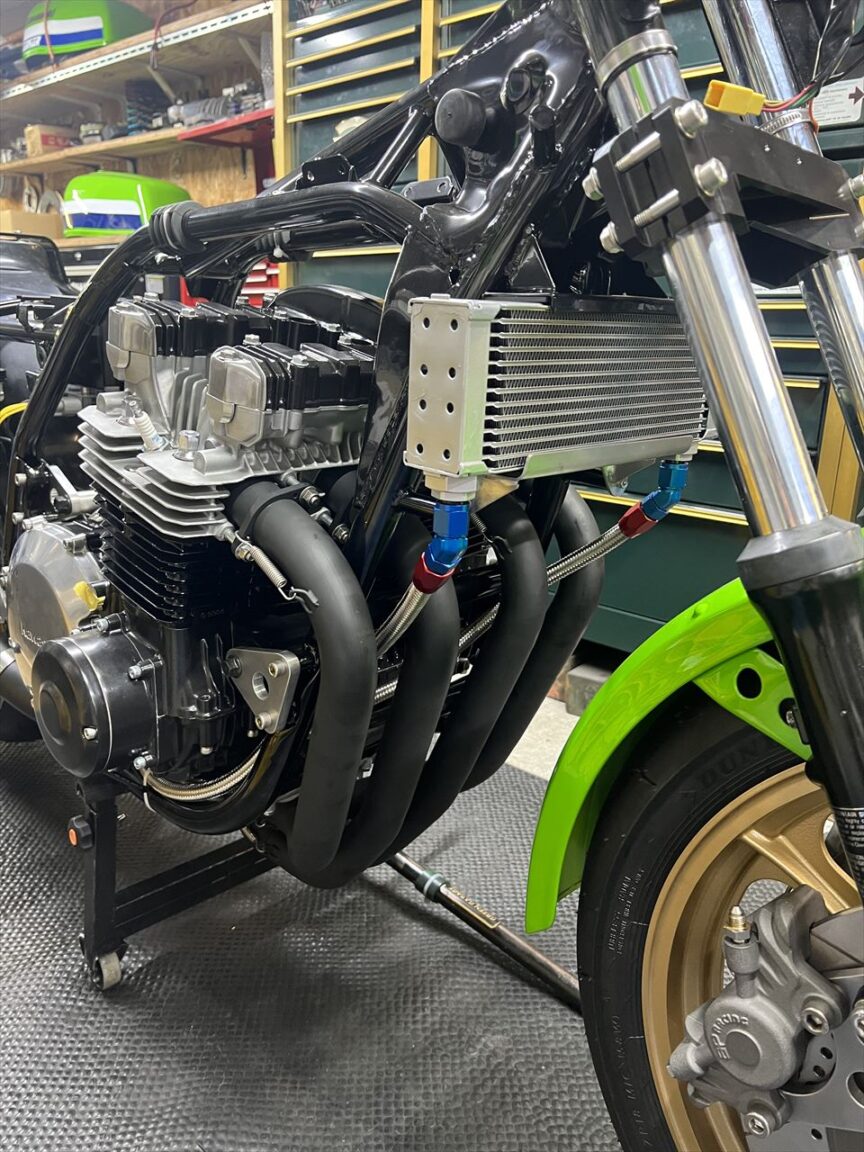

製作したオイルホースを取り付けます。
フィッティングが出っ張らないので、キャブセッティング時に便利です。

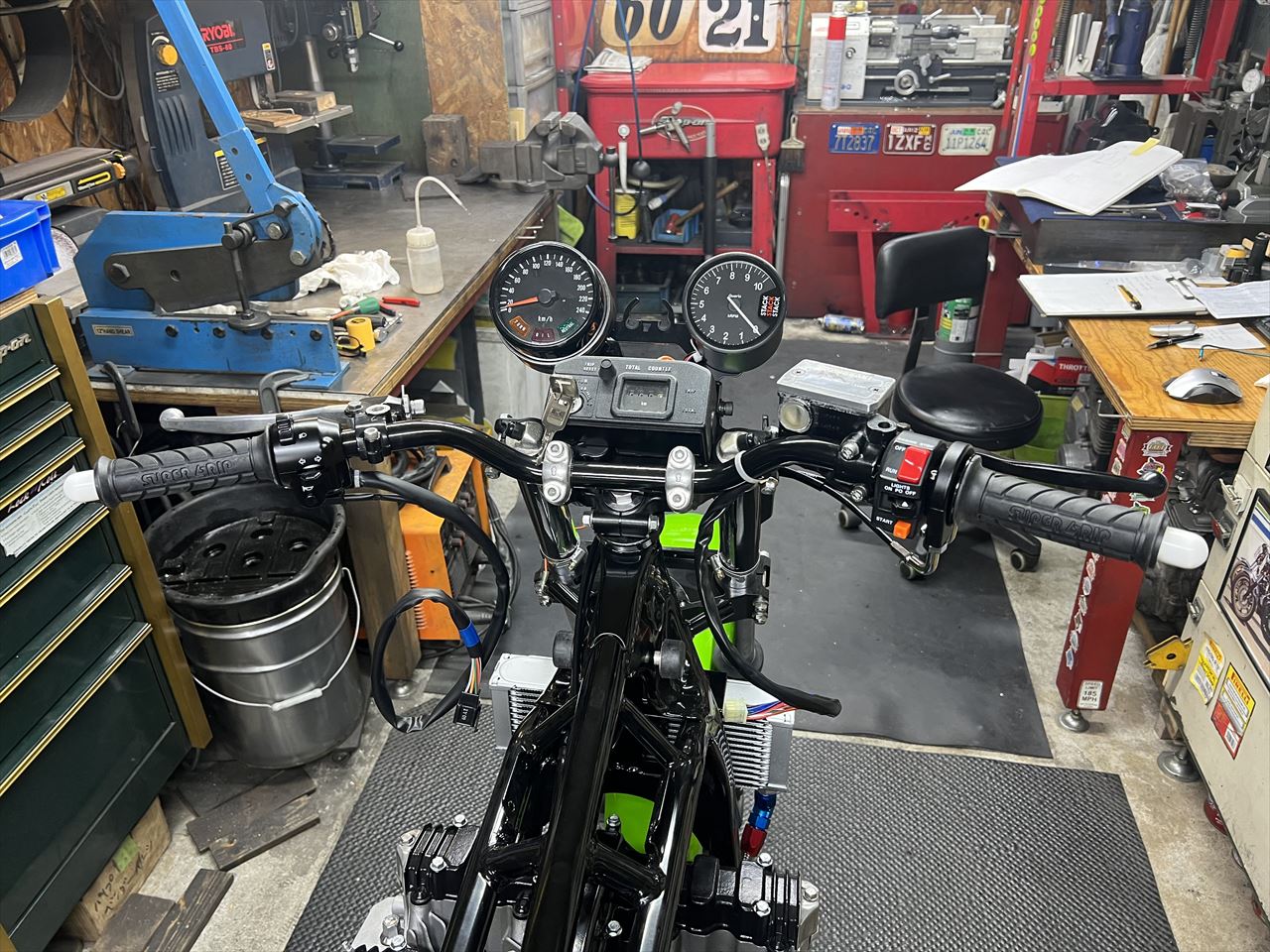

ハンドルスイッチは、品質がいいものを厳選。右がアクティブ製のOWタイプ。左はW650純正品です。

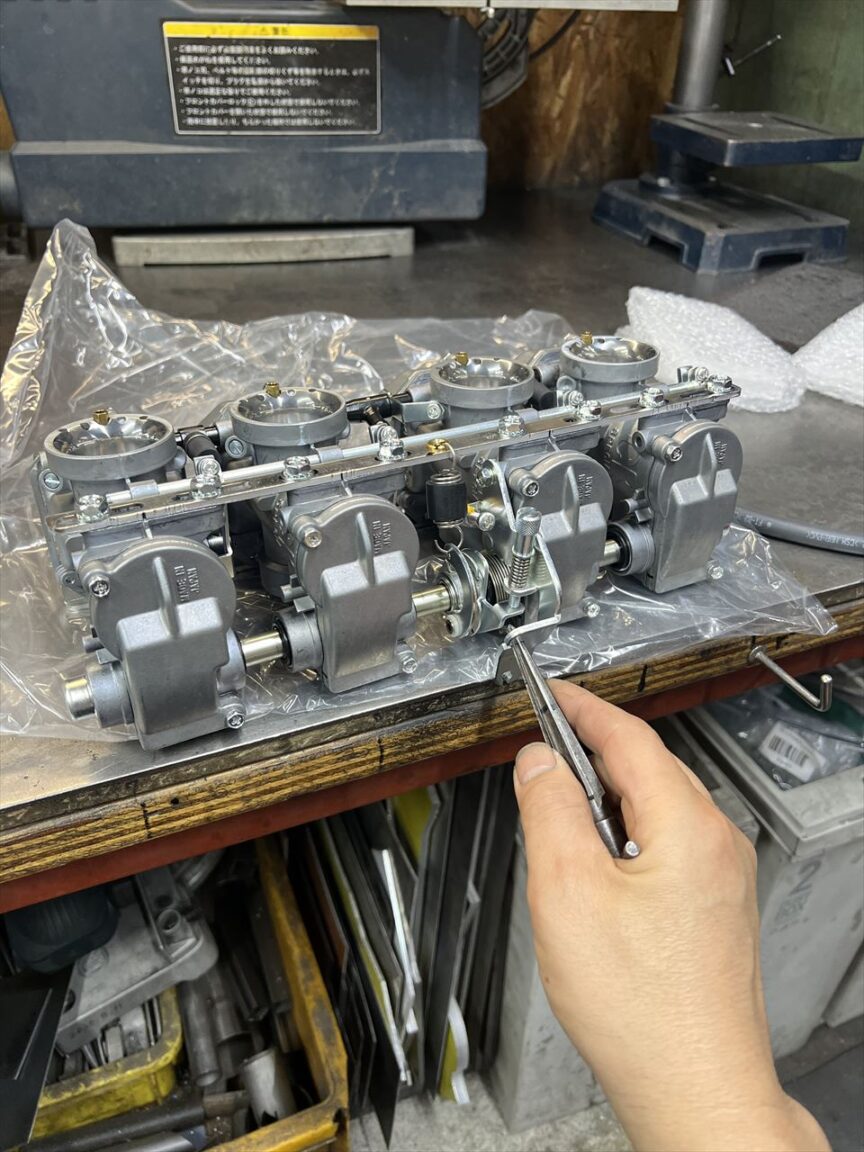

キャブはCR33。整備性を上げるため、ケーブル受けのネジ穴は拡大しておきます。

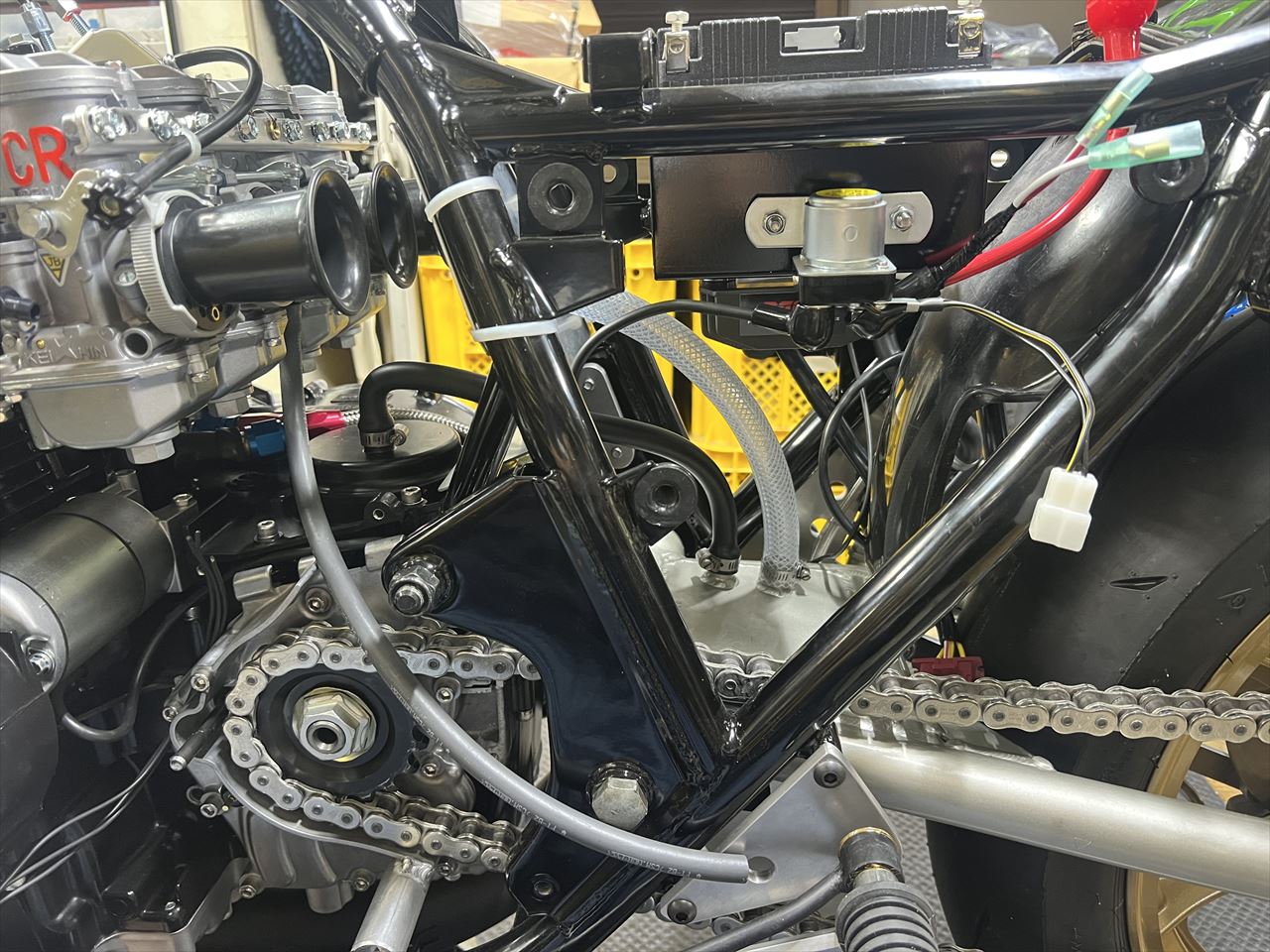

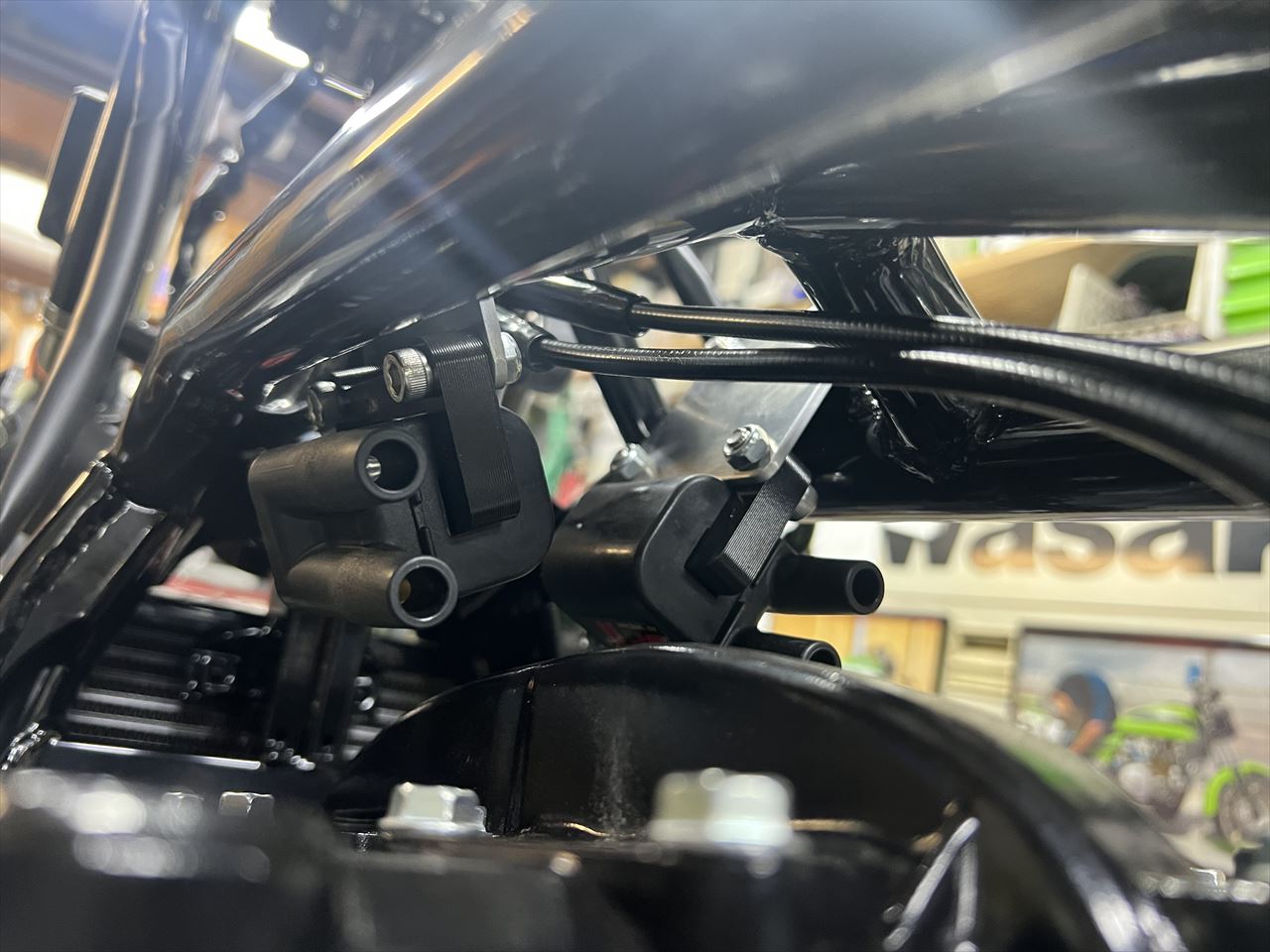

ウオタニSP2コイルのステーもJ系用に製作。

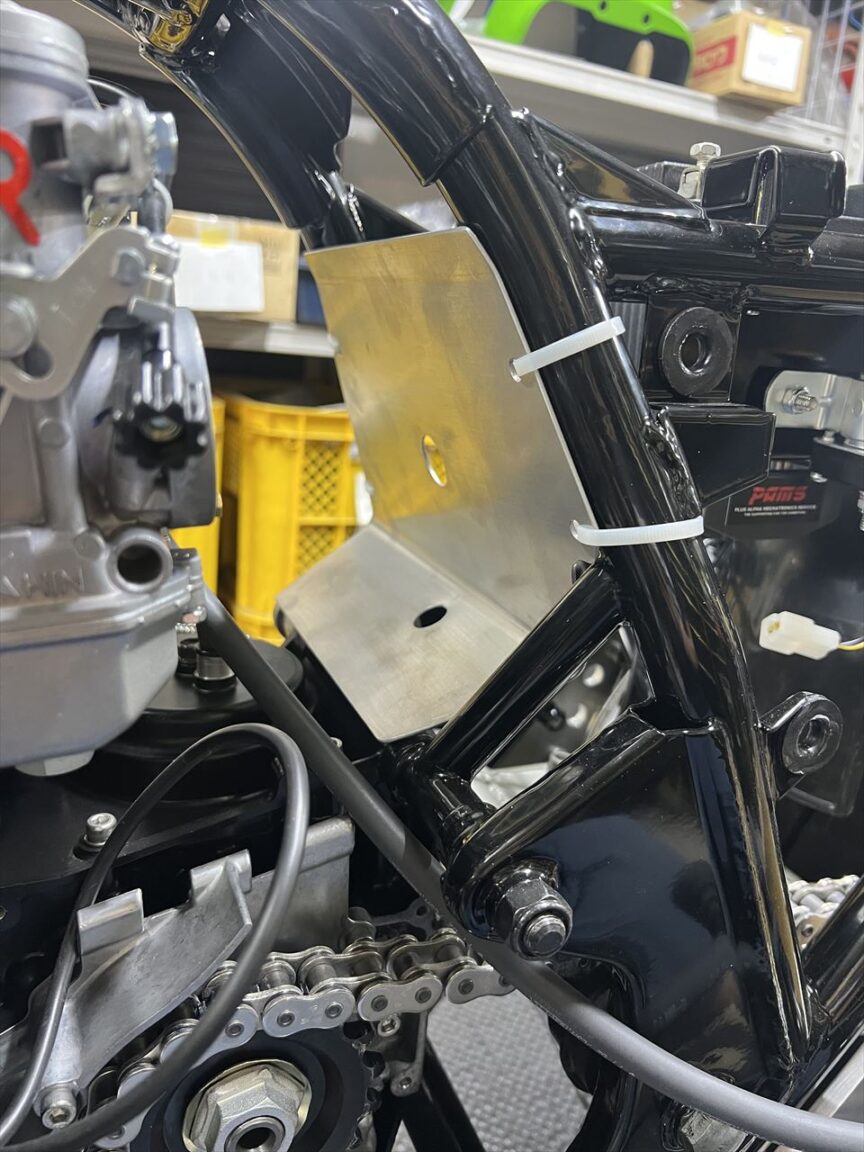

キャブ後方隔壁も取り付けます。穴はブリーザーホースを通します。

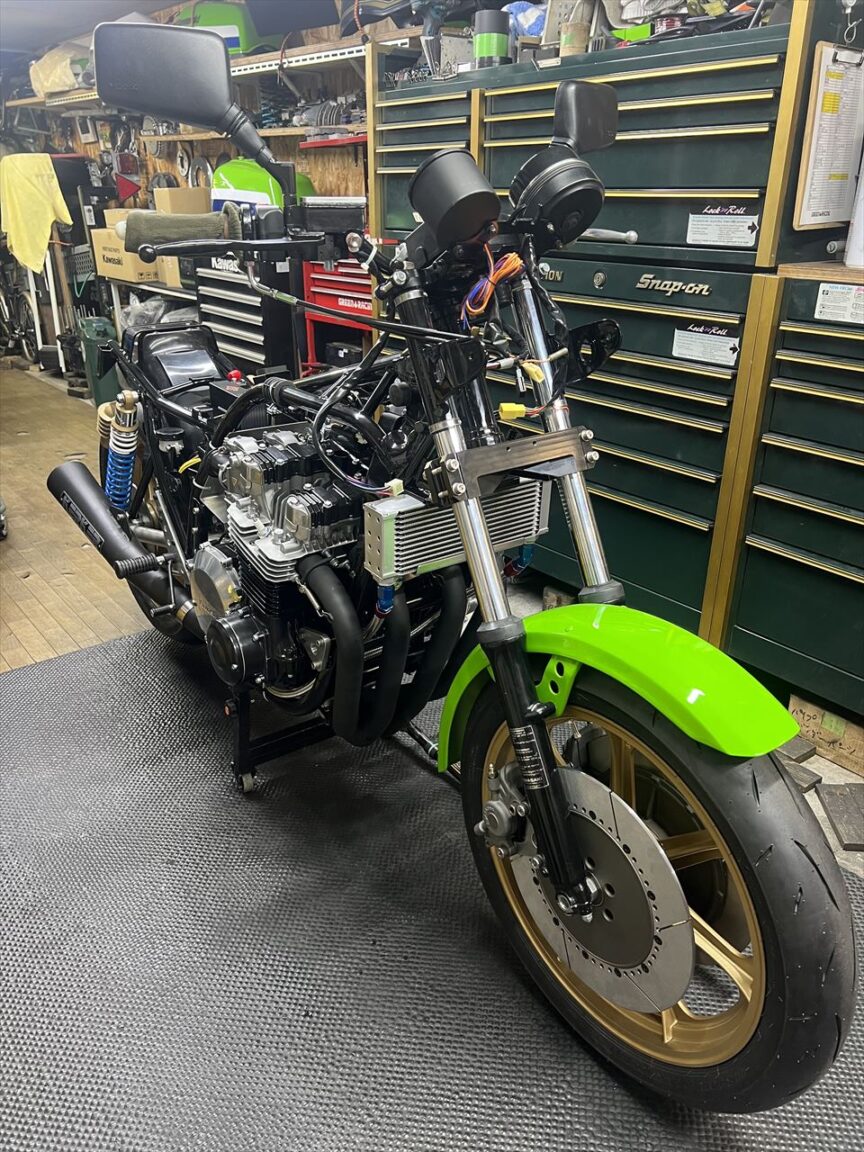

だいぶ形になってきました。
