オイル取り出しを弊社特製のフラットタイプに変更します。素材は純正のオイル取り出しと溶接用AN8ユニオンです。

エンジンを治具にして、ホースの向きに応じて接続口をカットします。

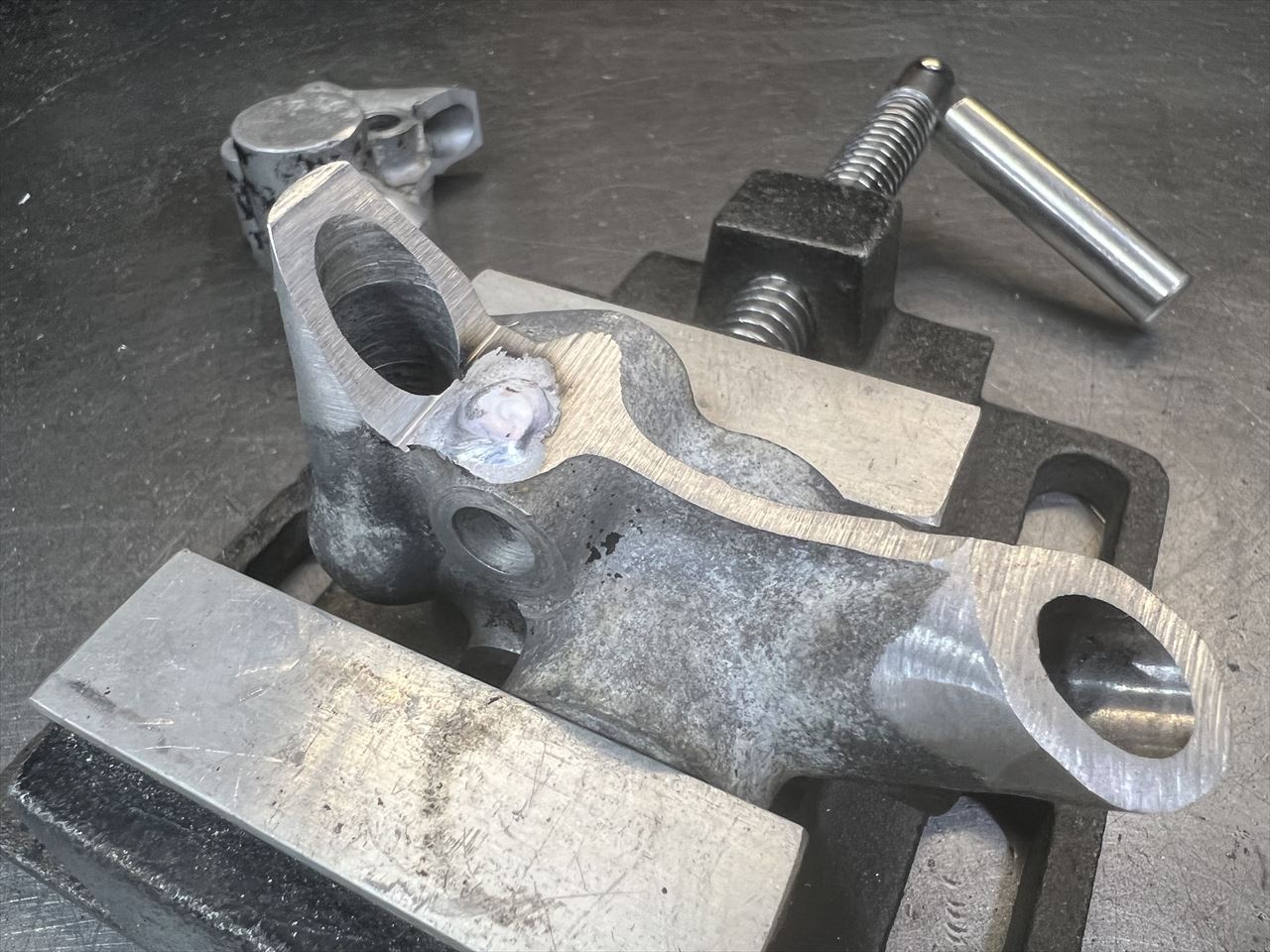

カット後はこちら。不用な出っ張りもカットしておきます。

溶接用ユニオンをセットしたホースを粘土で固定して溶接で位置決めします。

もう一方も同様に溶接します。

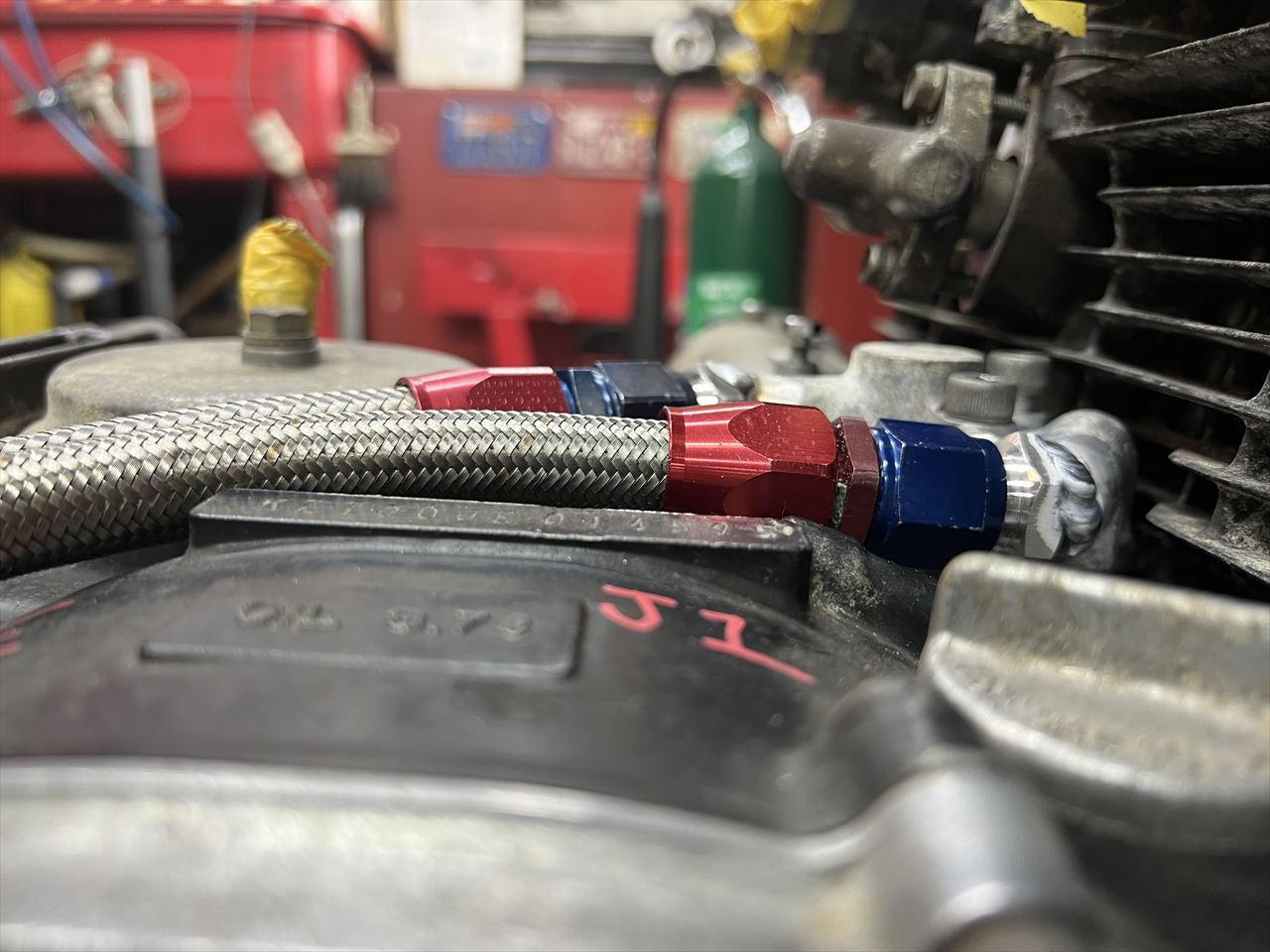

ホースはなるべく低く水平に。

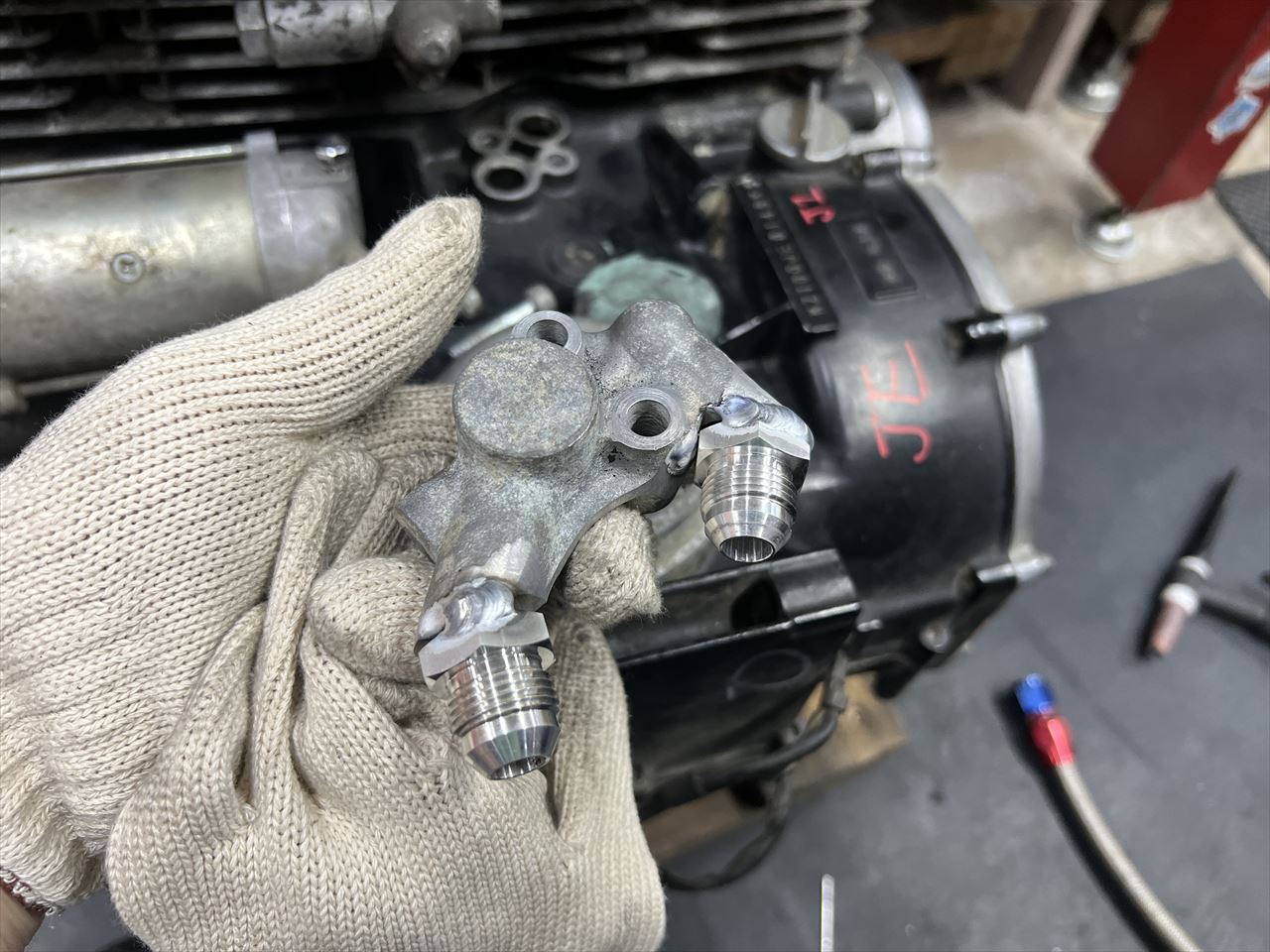

仮付けしたらオイル取り出しを外します。

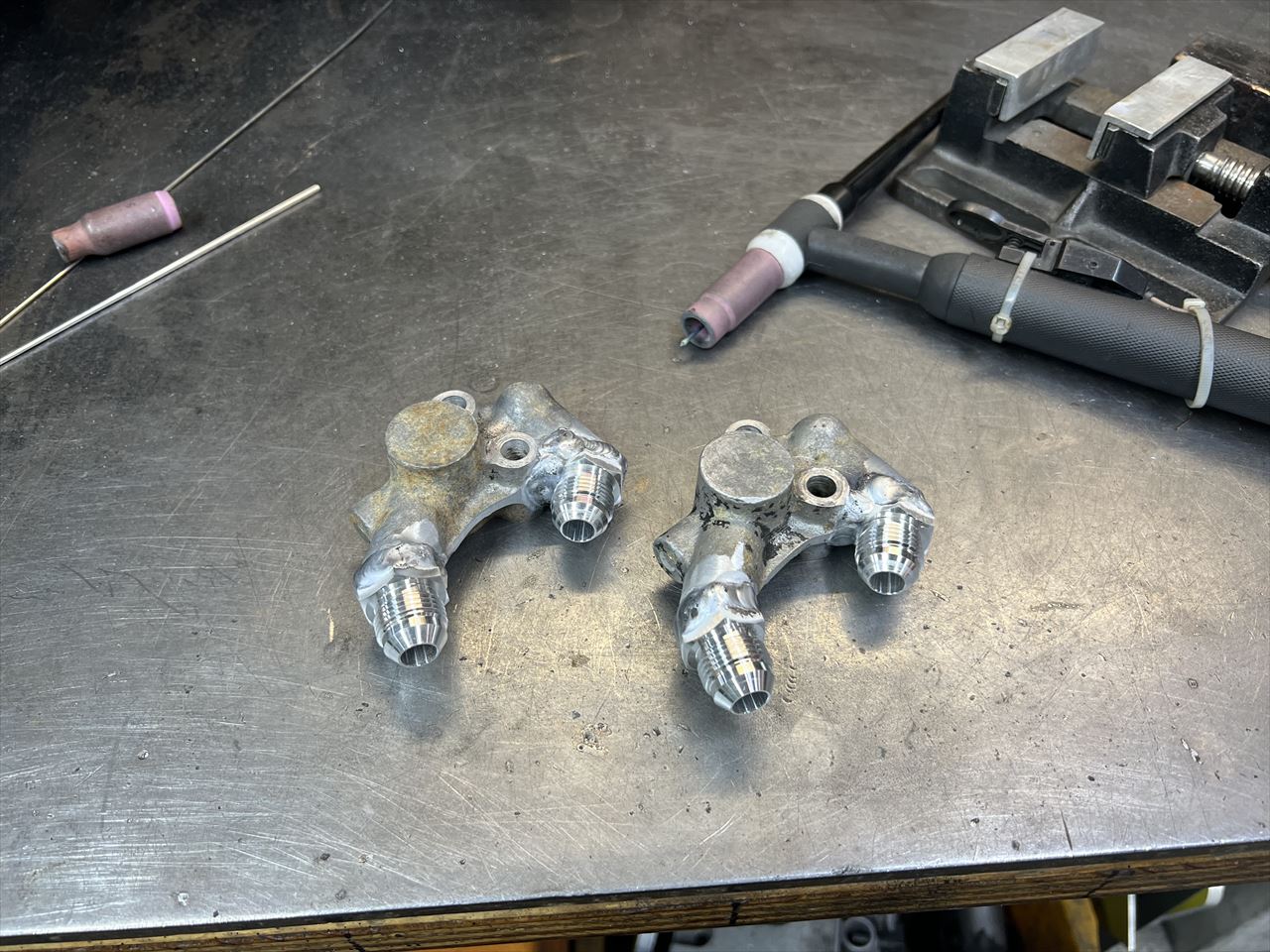

ユニオンの全周を溶接します。

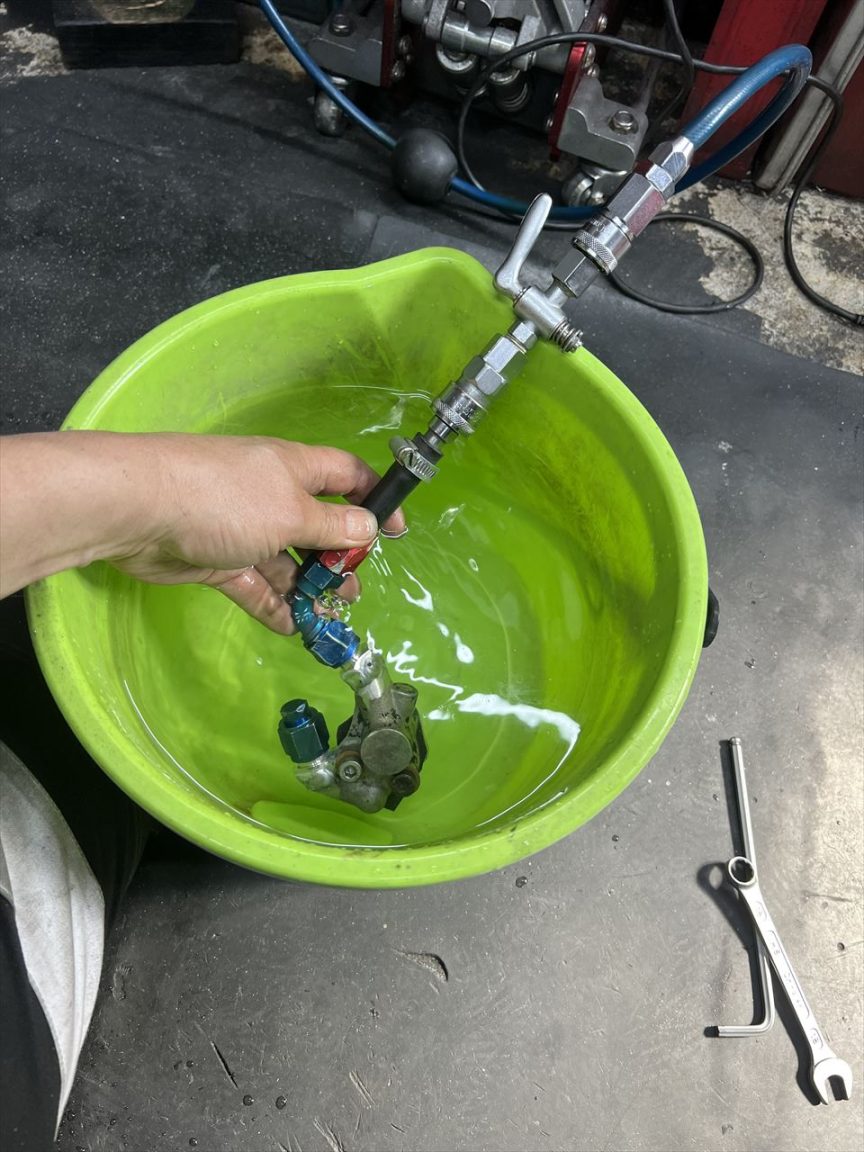

水中でエア圧を掛けて漏れが無いことをチェックします。

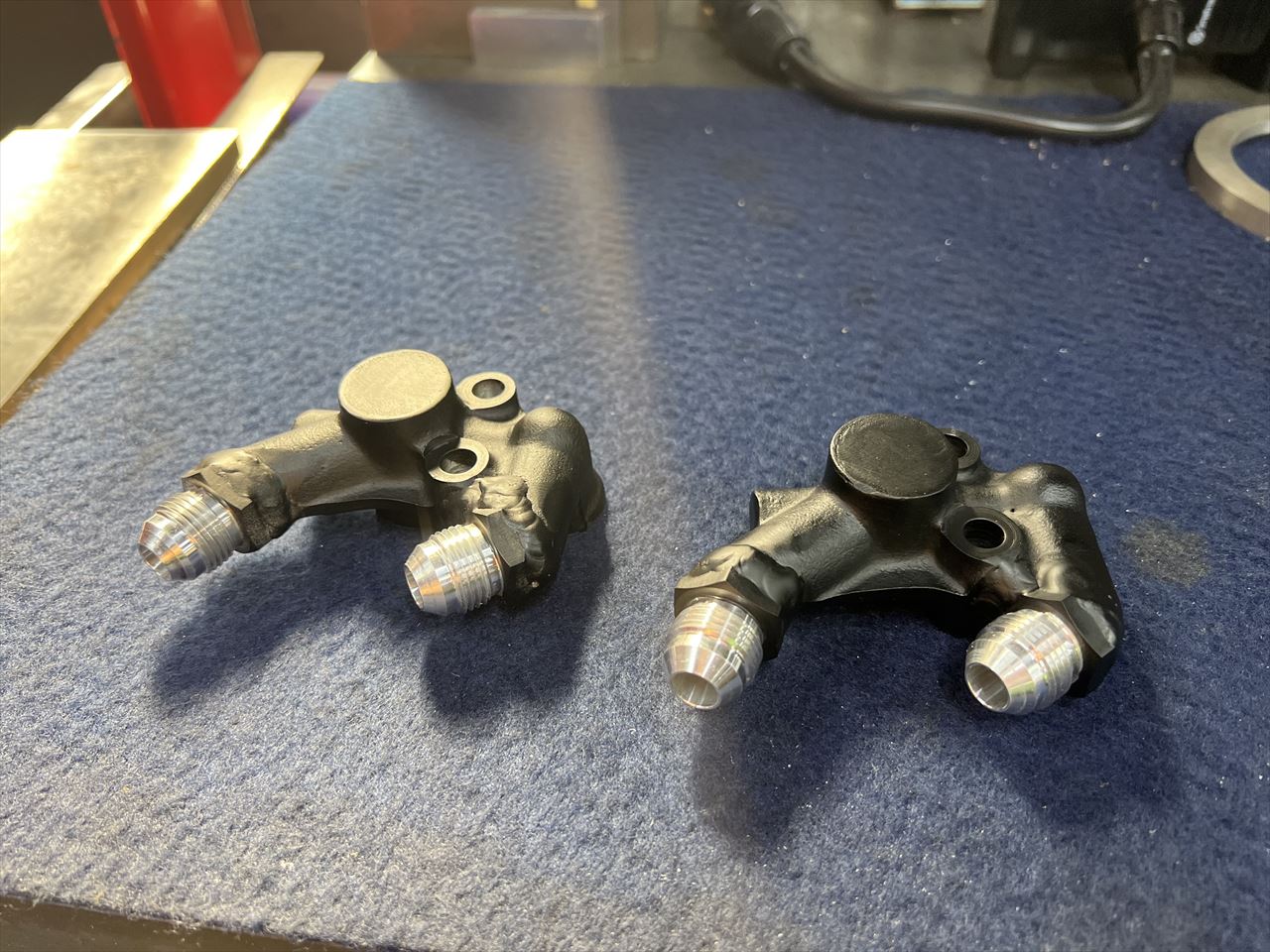

塗装して完成です。

オイル取り出しが変更になったので、エンジン側のフィッティングはストレートにします。

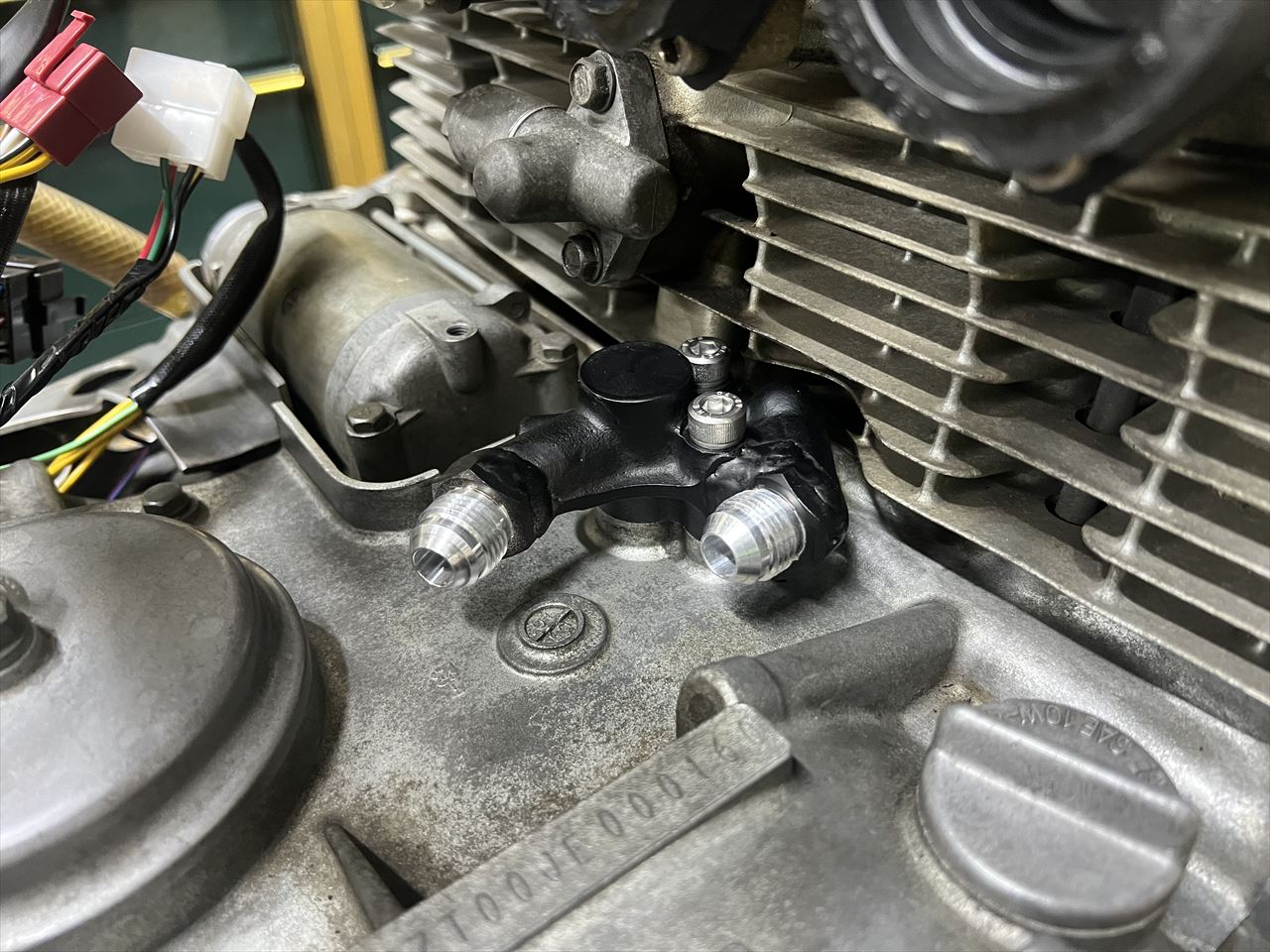

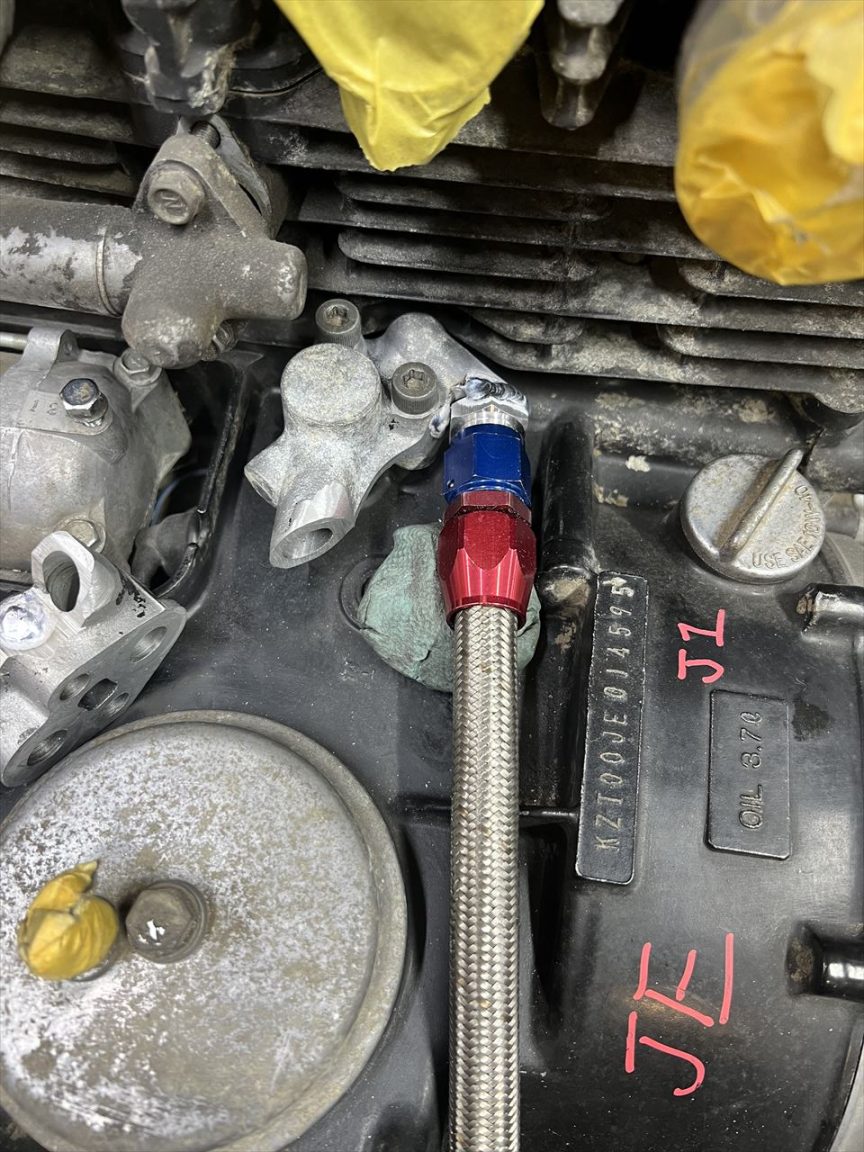

製作したオイル取り出しをエンジンに取り付けます。

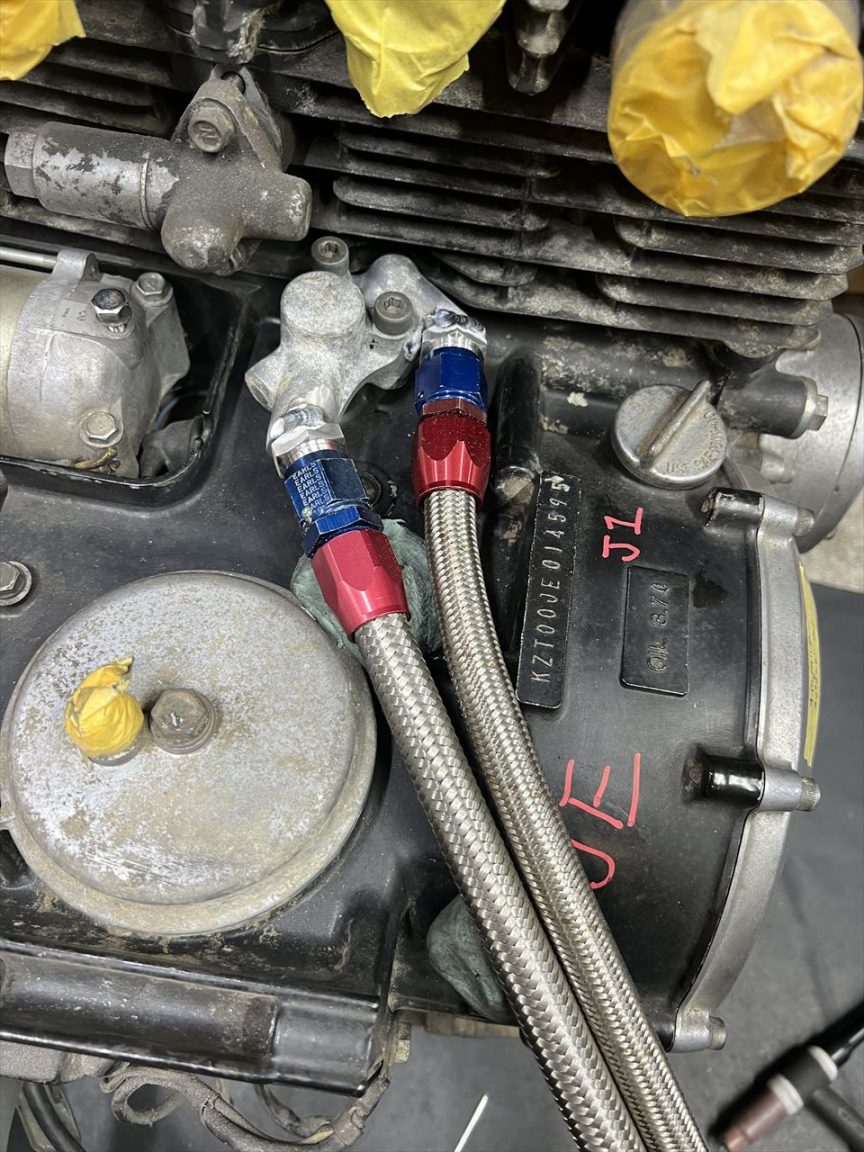

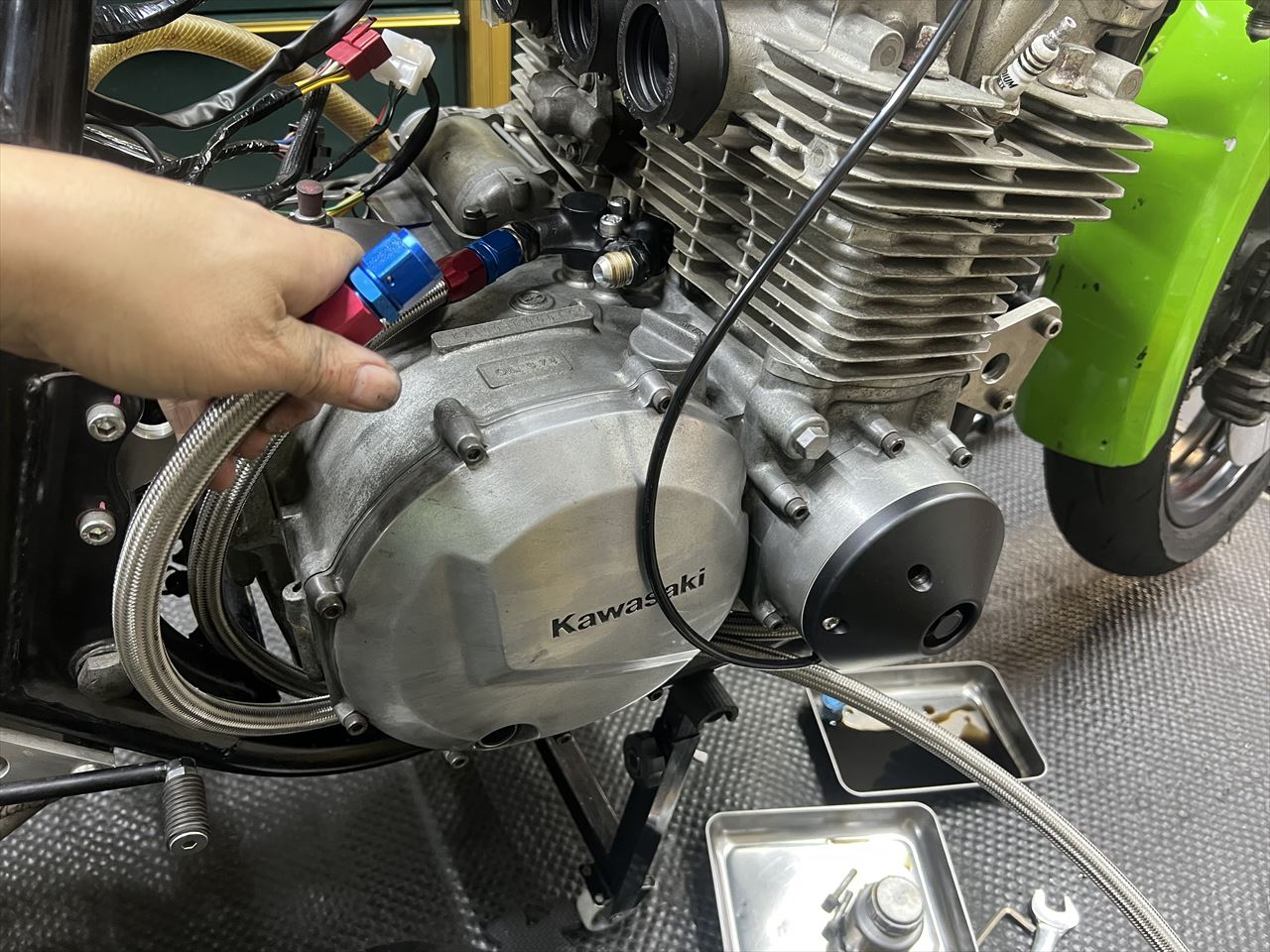

オイルホースを仮組します。

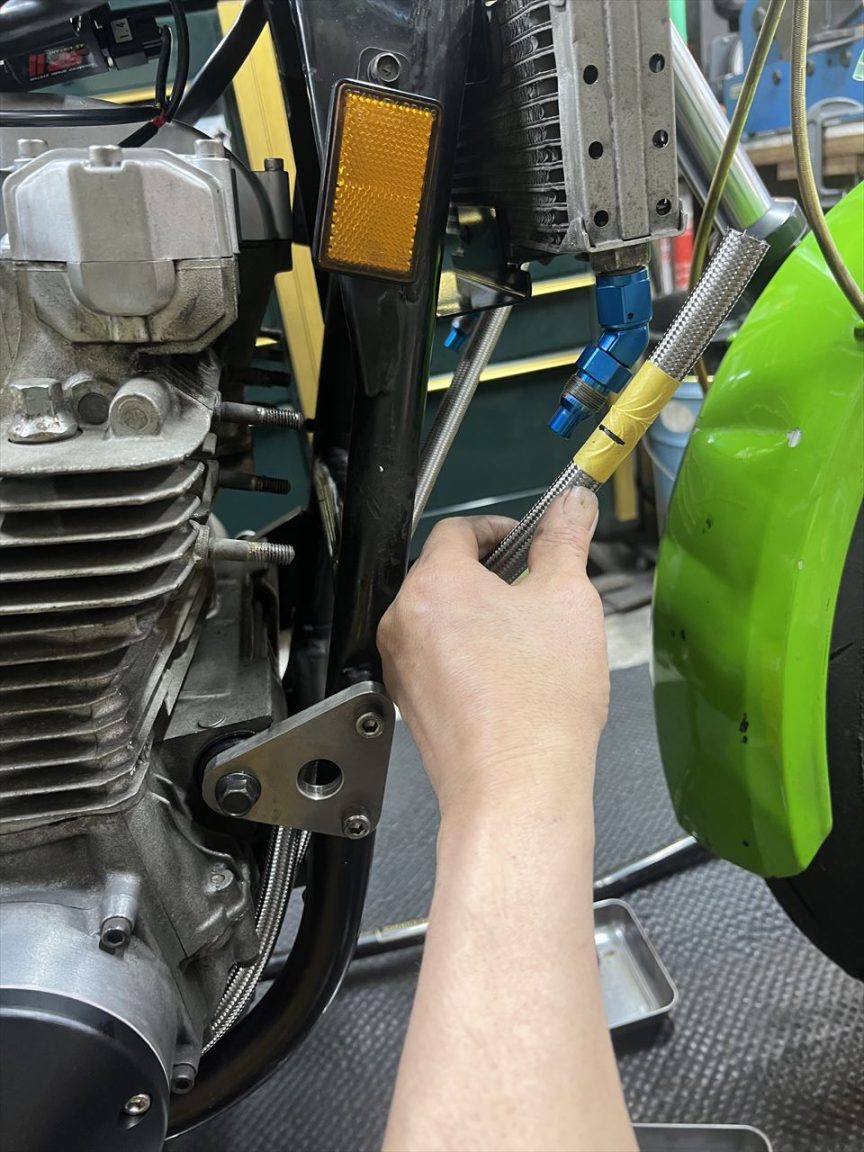

コア側で長さを決めてカットします。

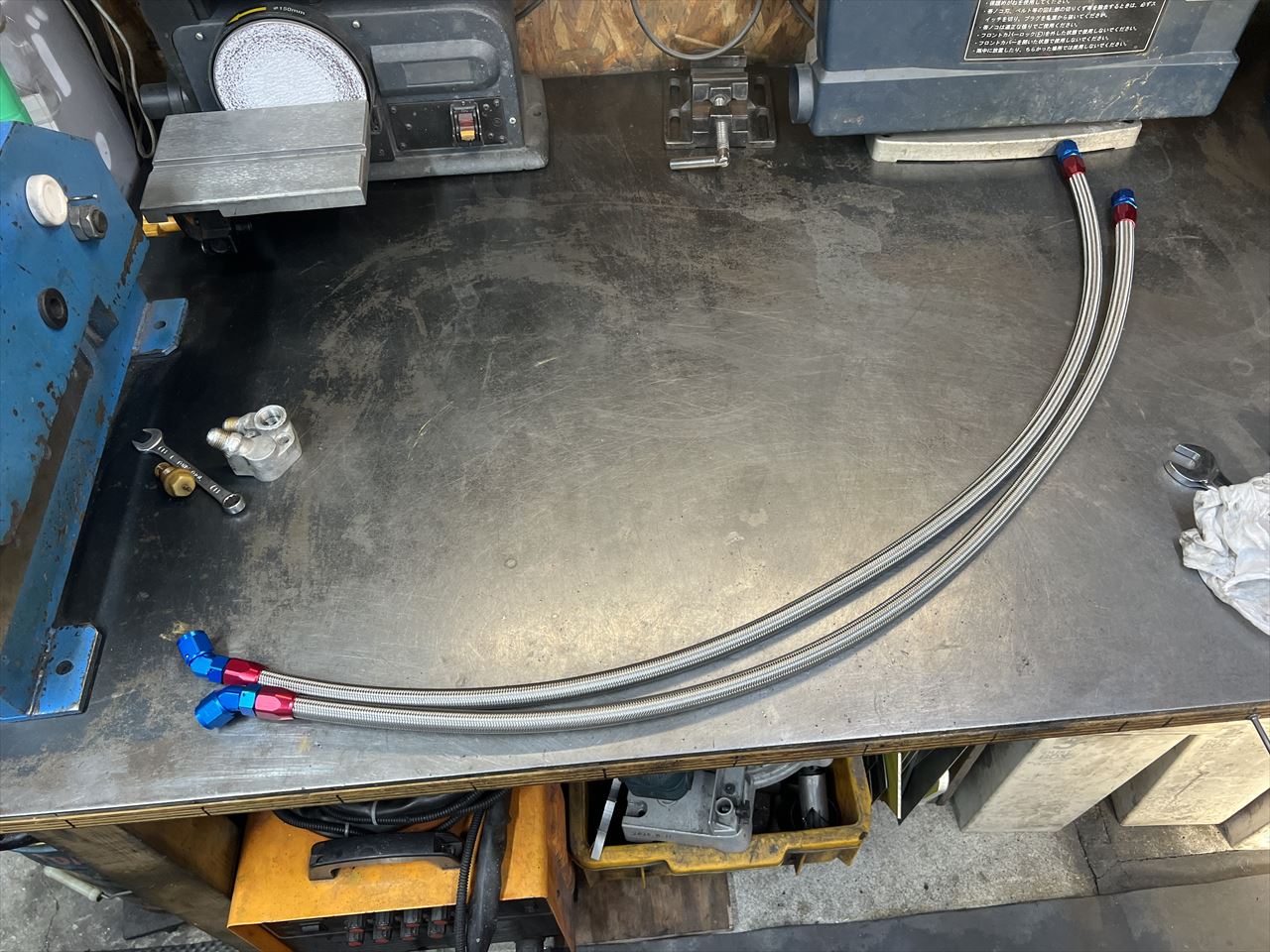

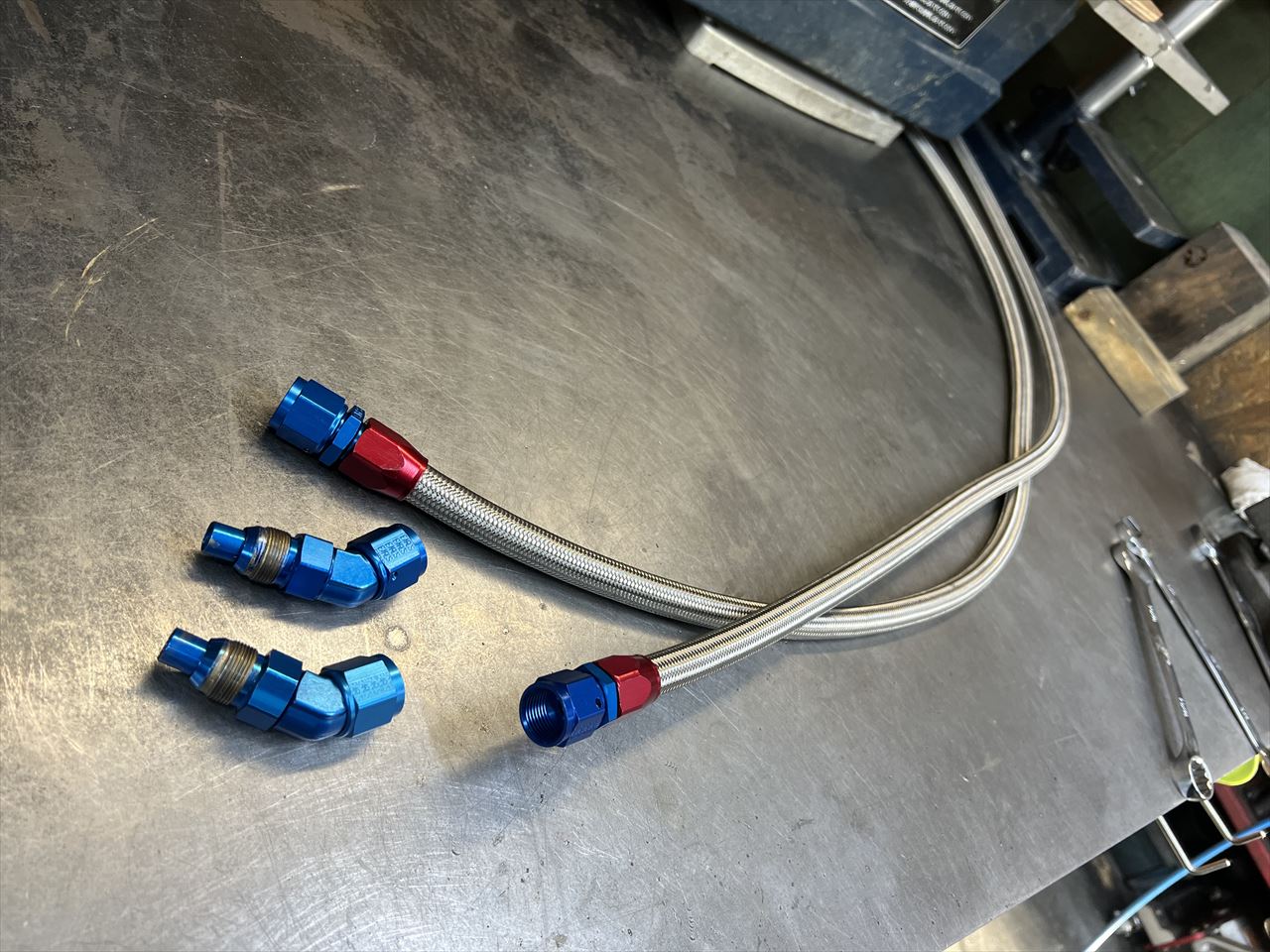

コア側の45°フィッティングを組み付けてホースが完成しました。

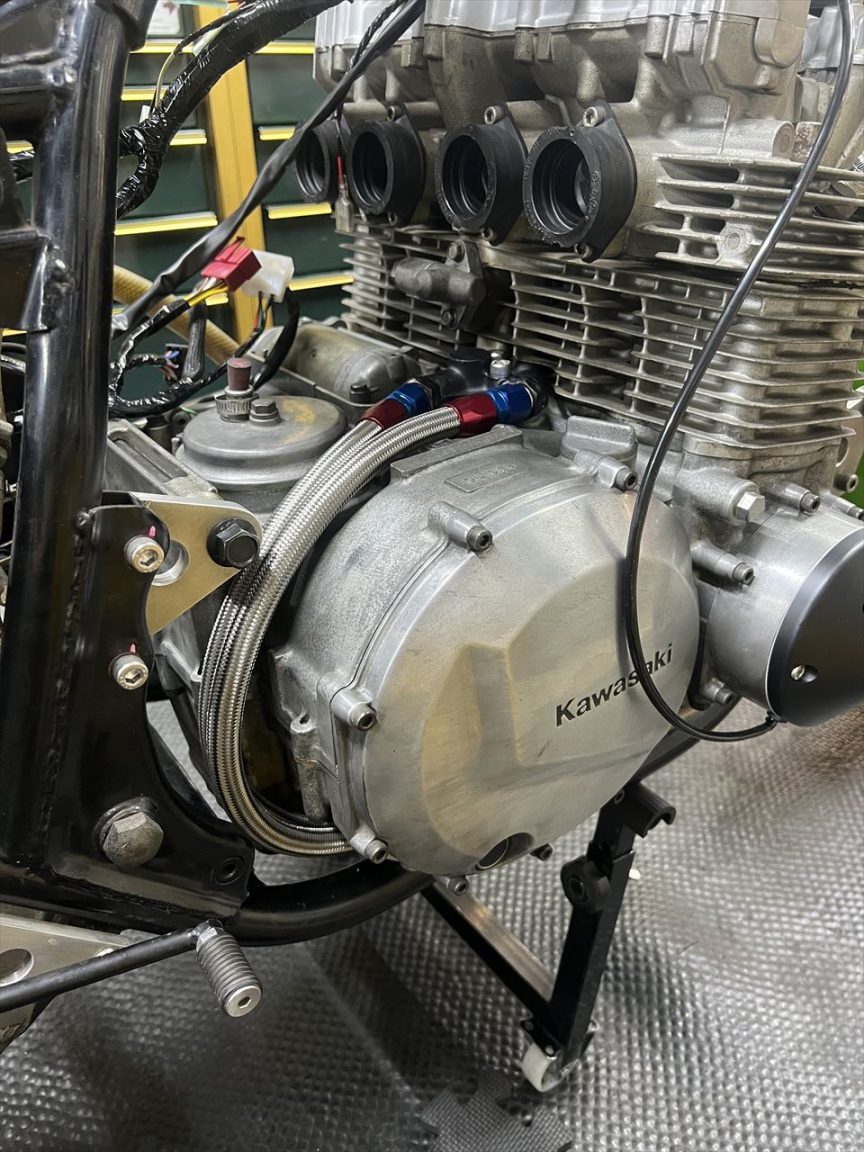

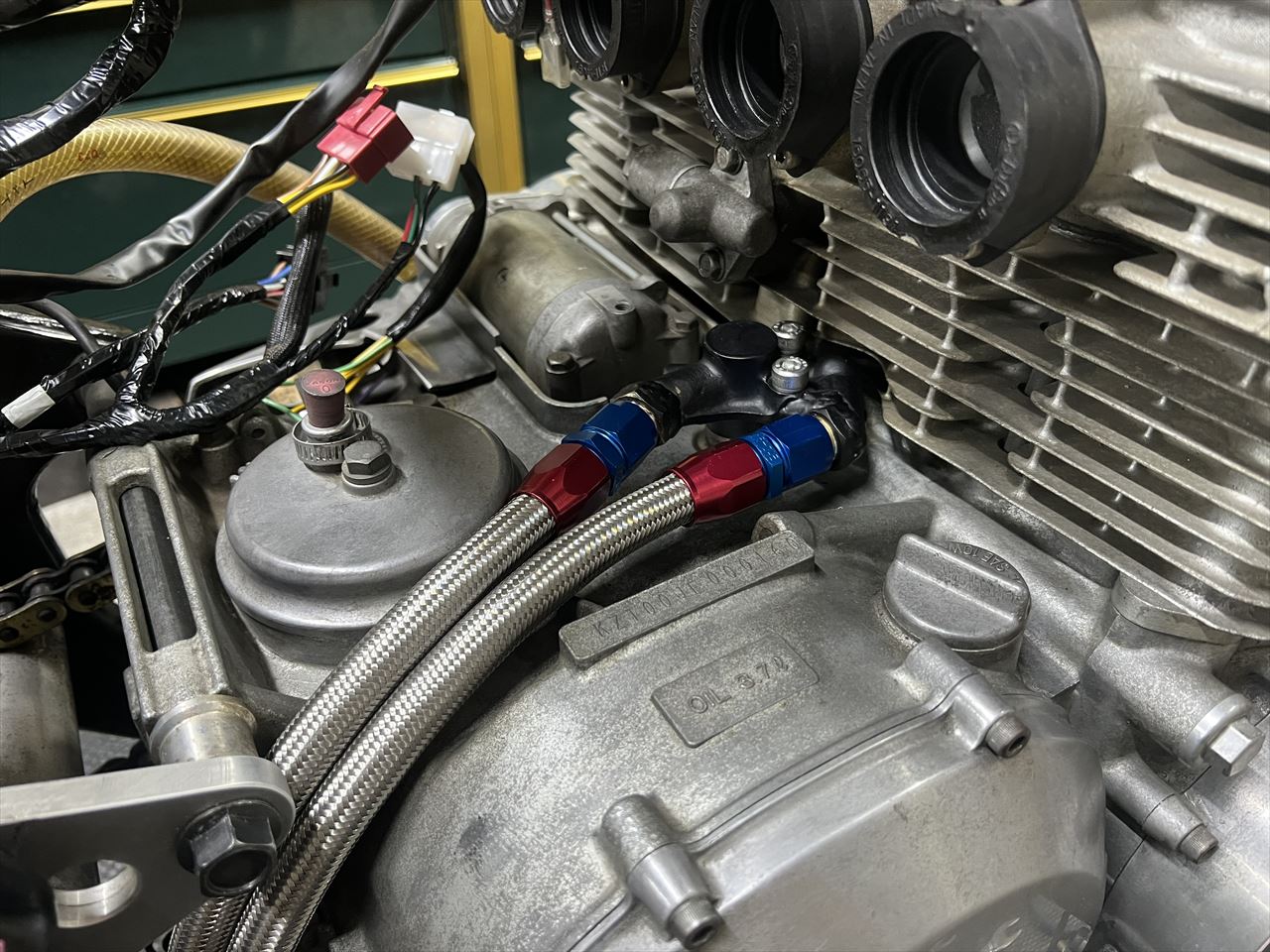

ホースをレイアウトします。

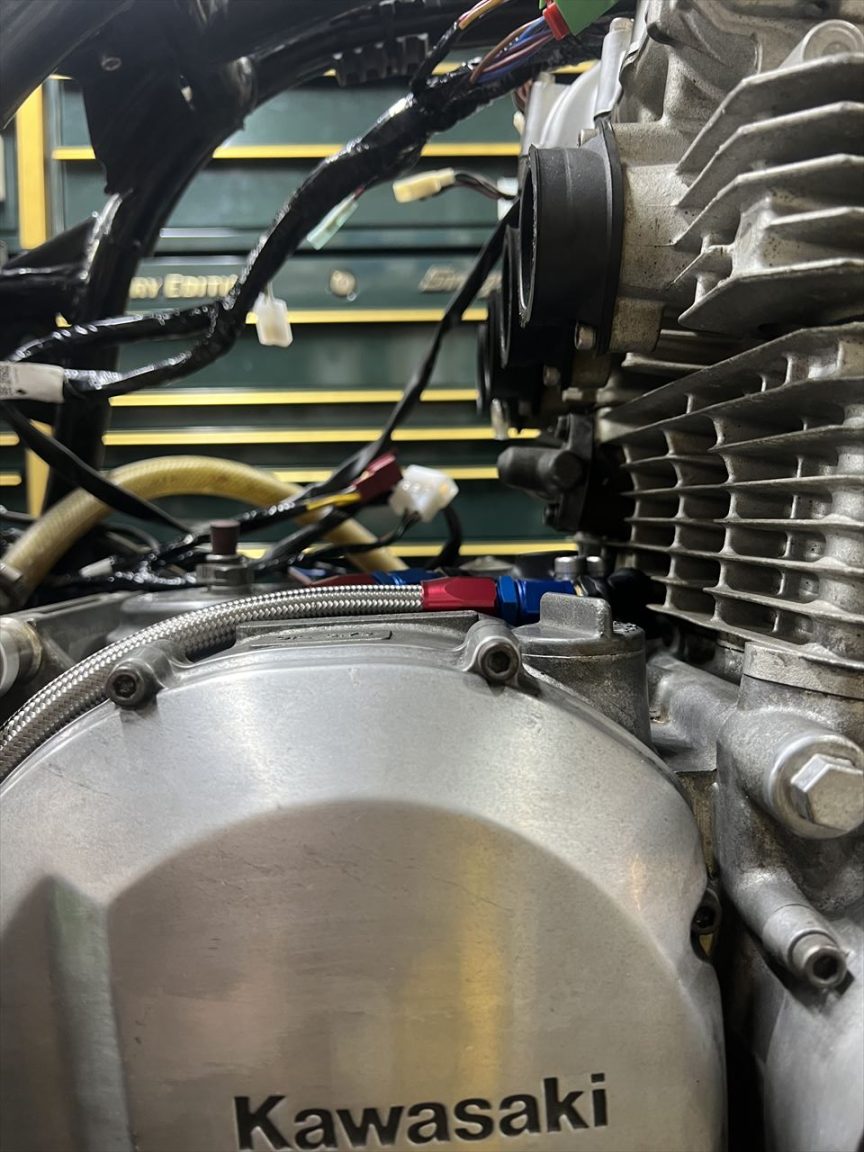

これでキャブの整備性が最大限確保できます。通常のメインジェット交換なら、車載のままで楽にできます。

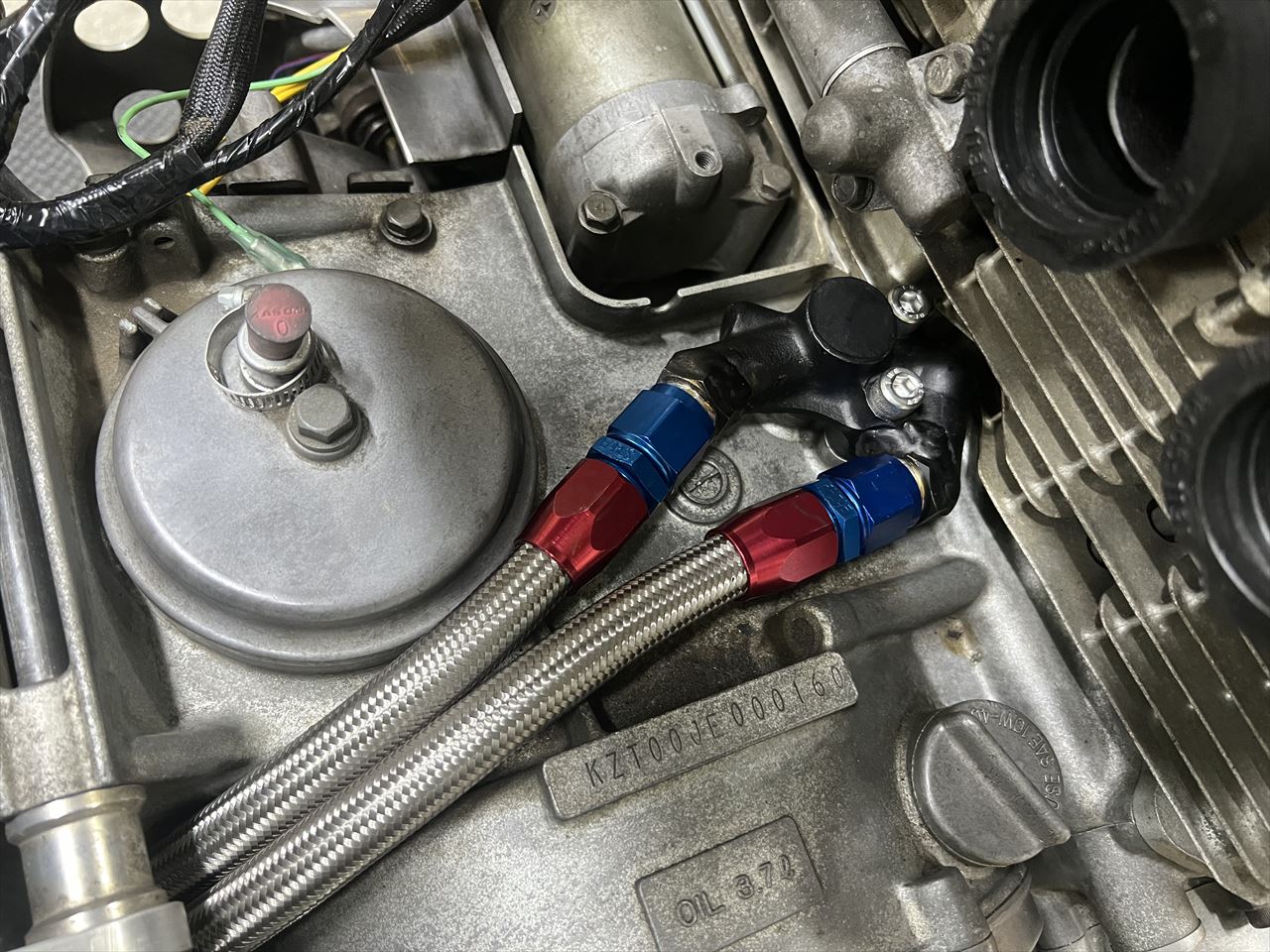

ホースもそれぞれ独立して脱着可能です。

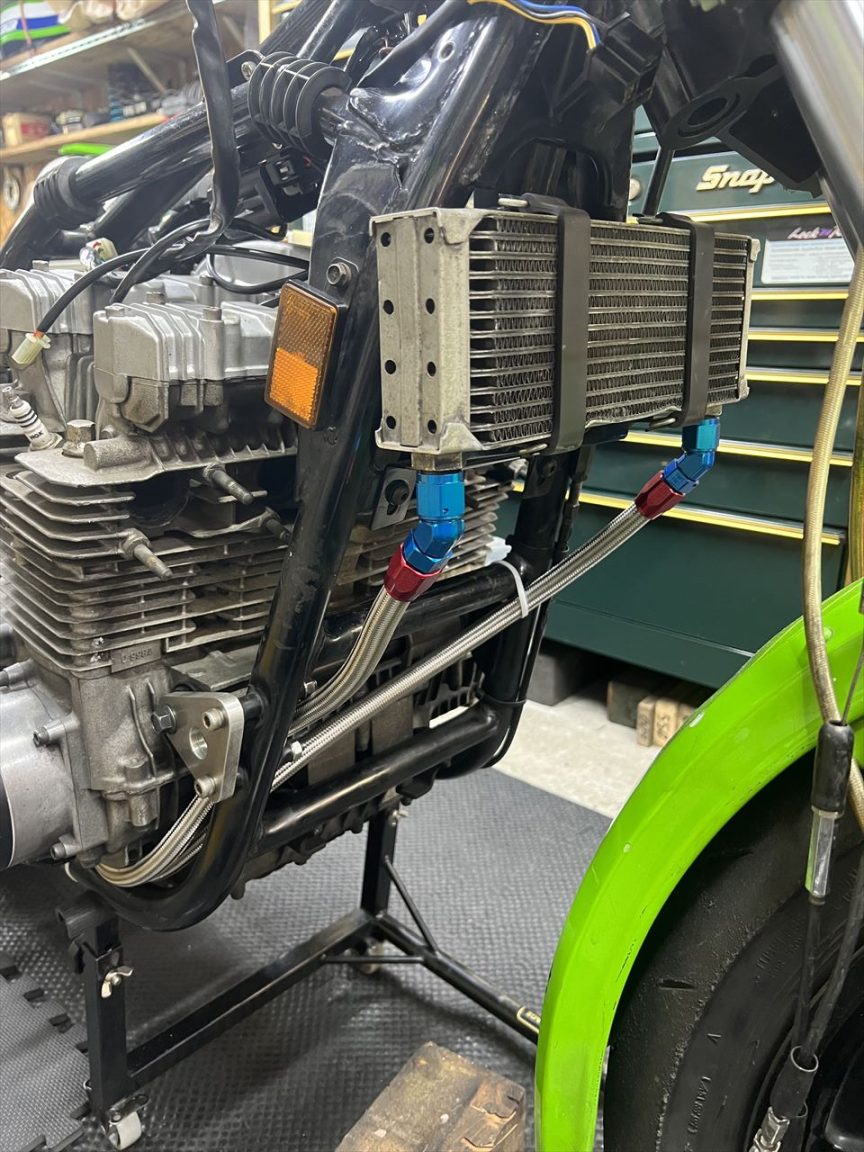

コア側は通常のS1タイプのレイアウトです。

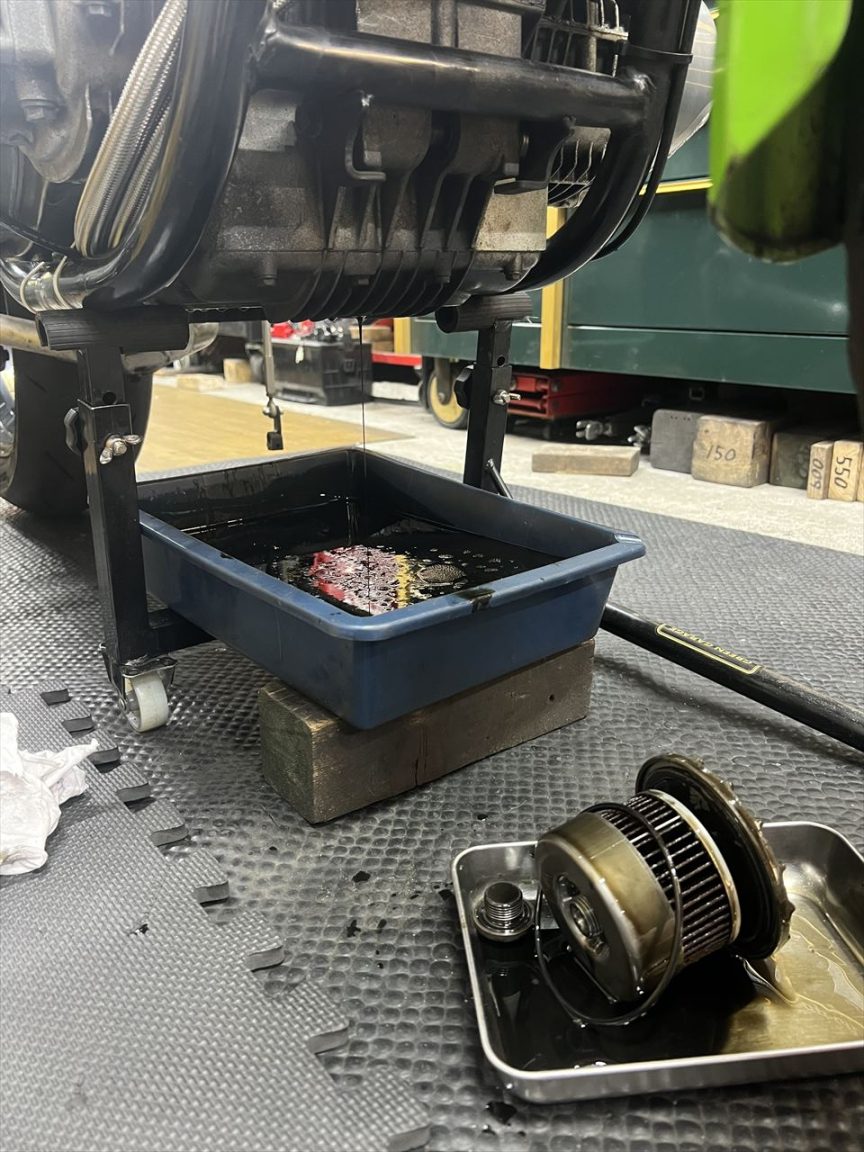

続いてエンジンオイルを交換します。

次は、バッフルのグラスウールが無くなったようなので補充します。

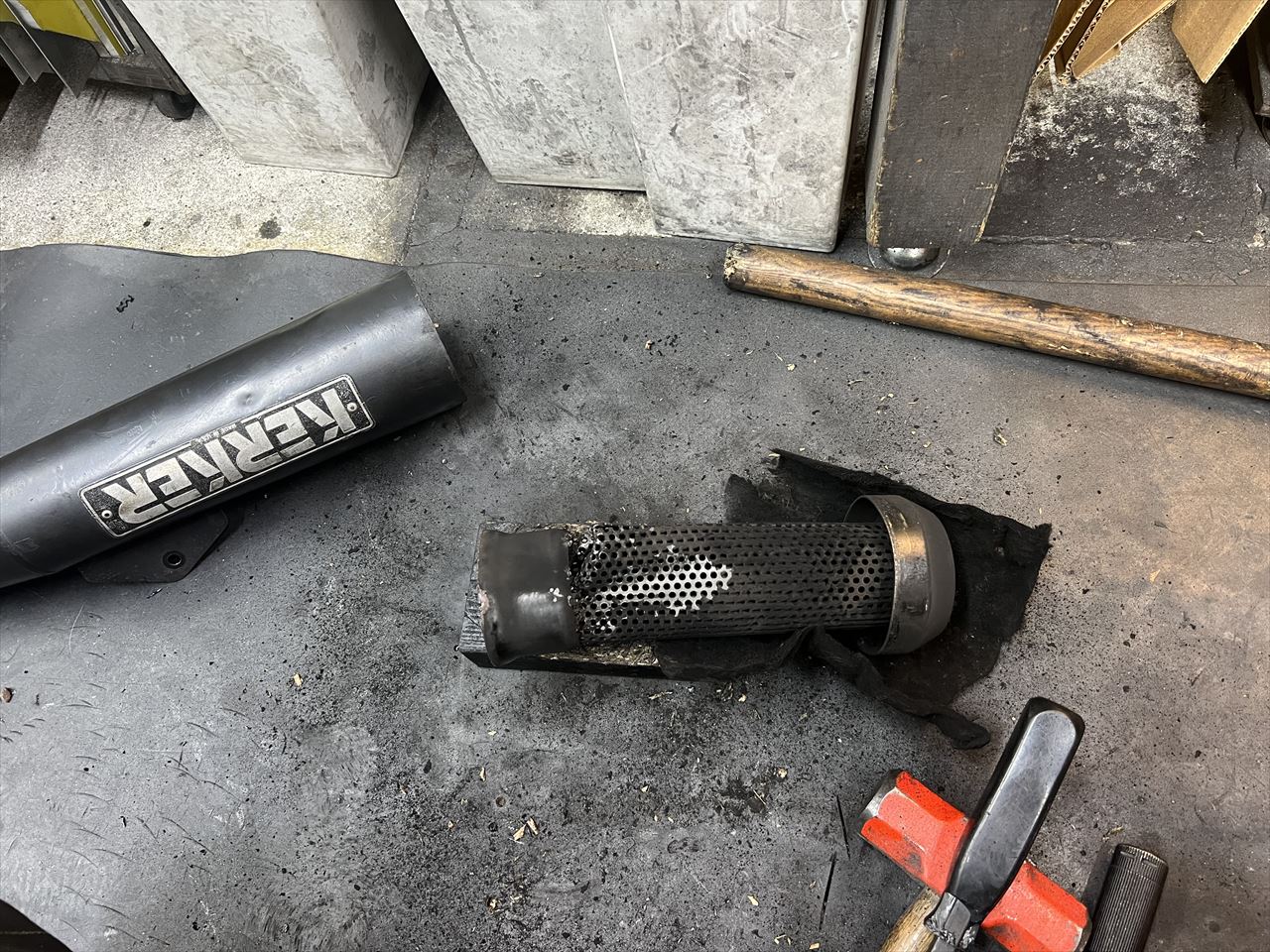

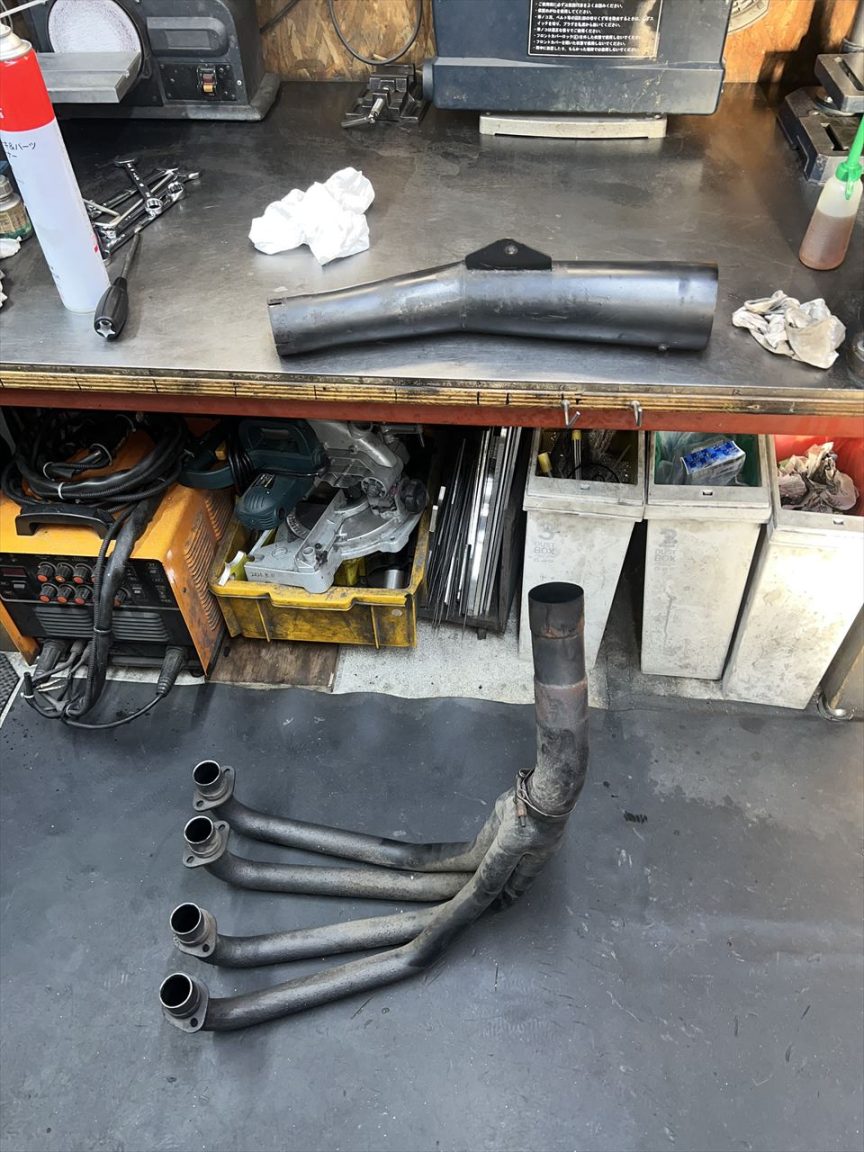

バッフルを外します。

バッフルは変形したので交換します。グラスウールは増し増しで。

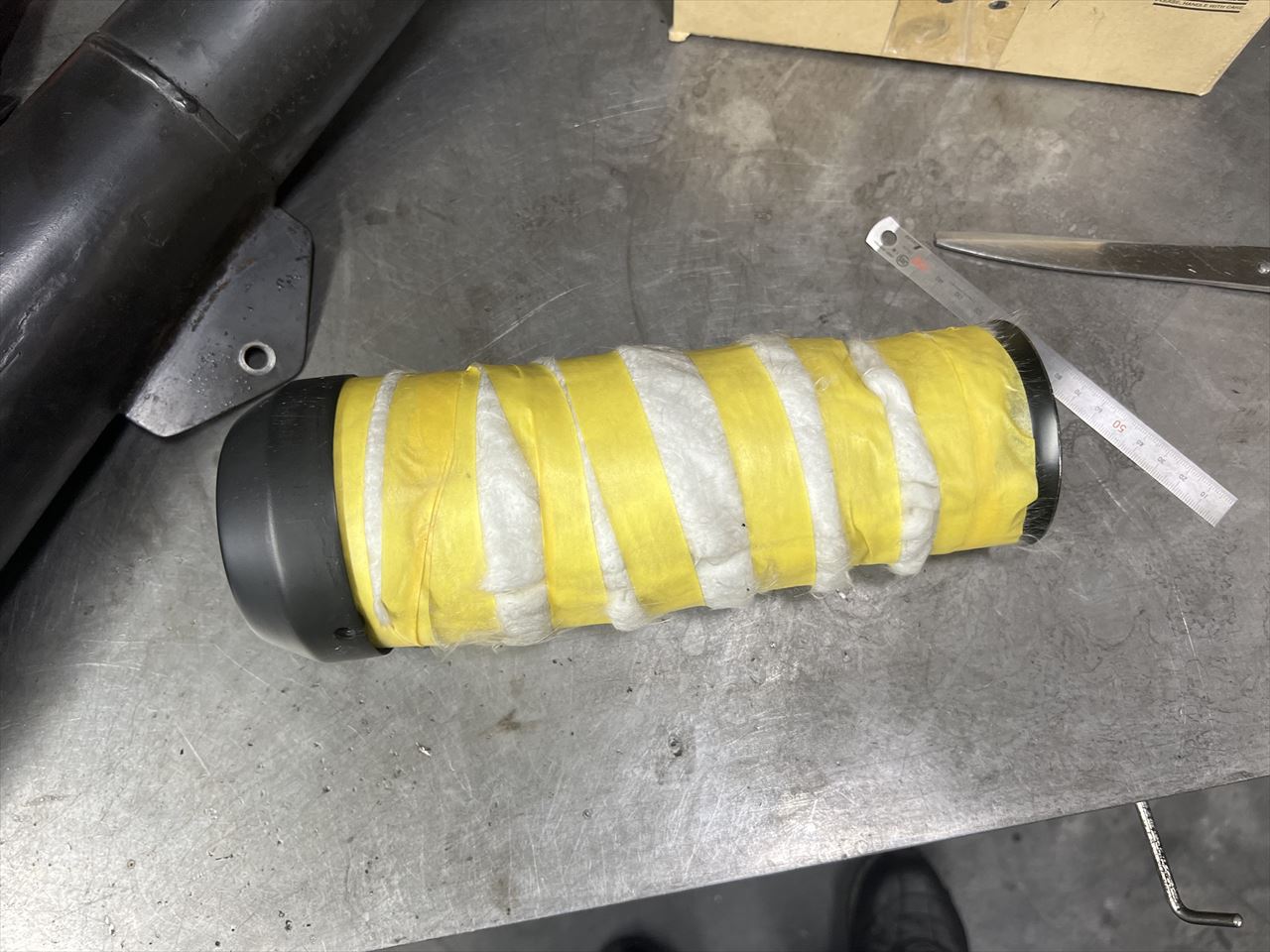

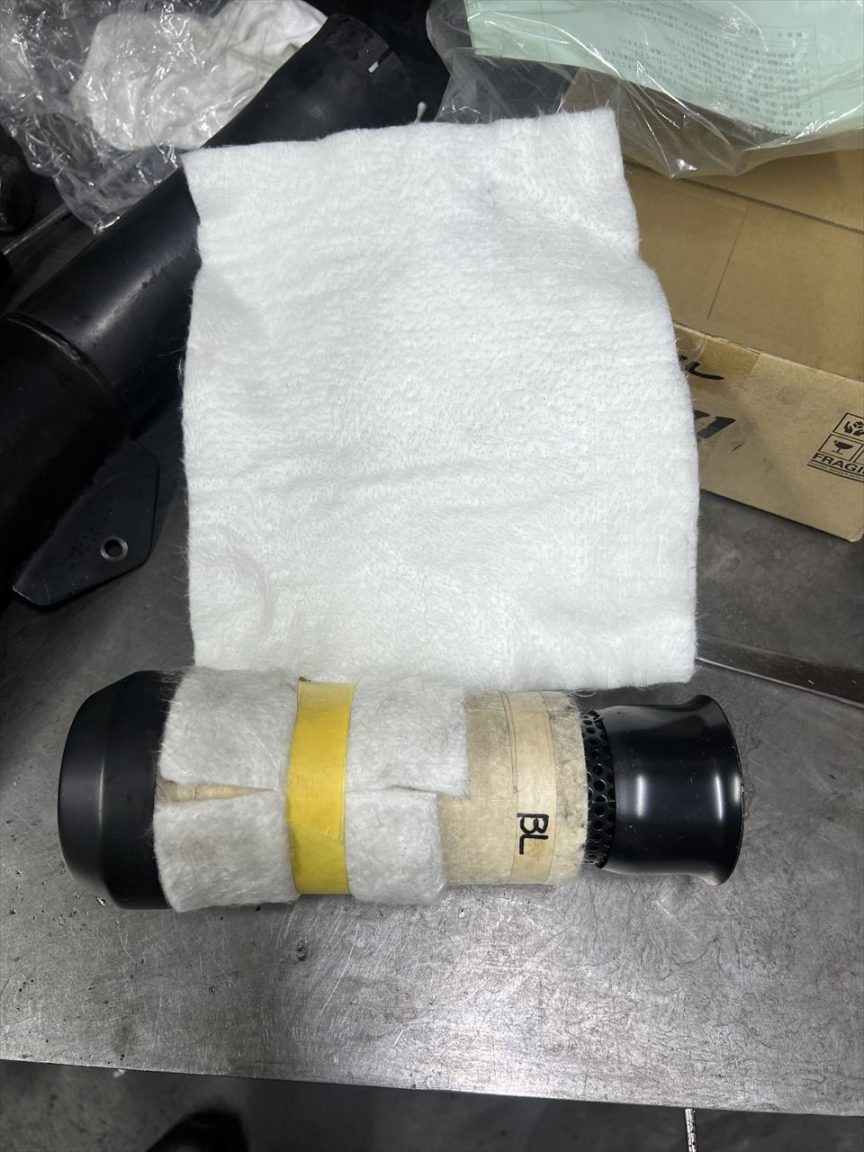

マスキングテープで縛ります。

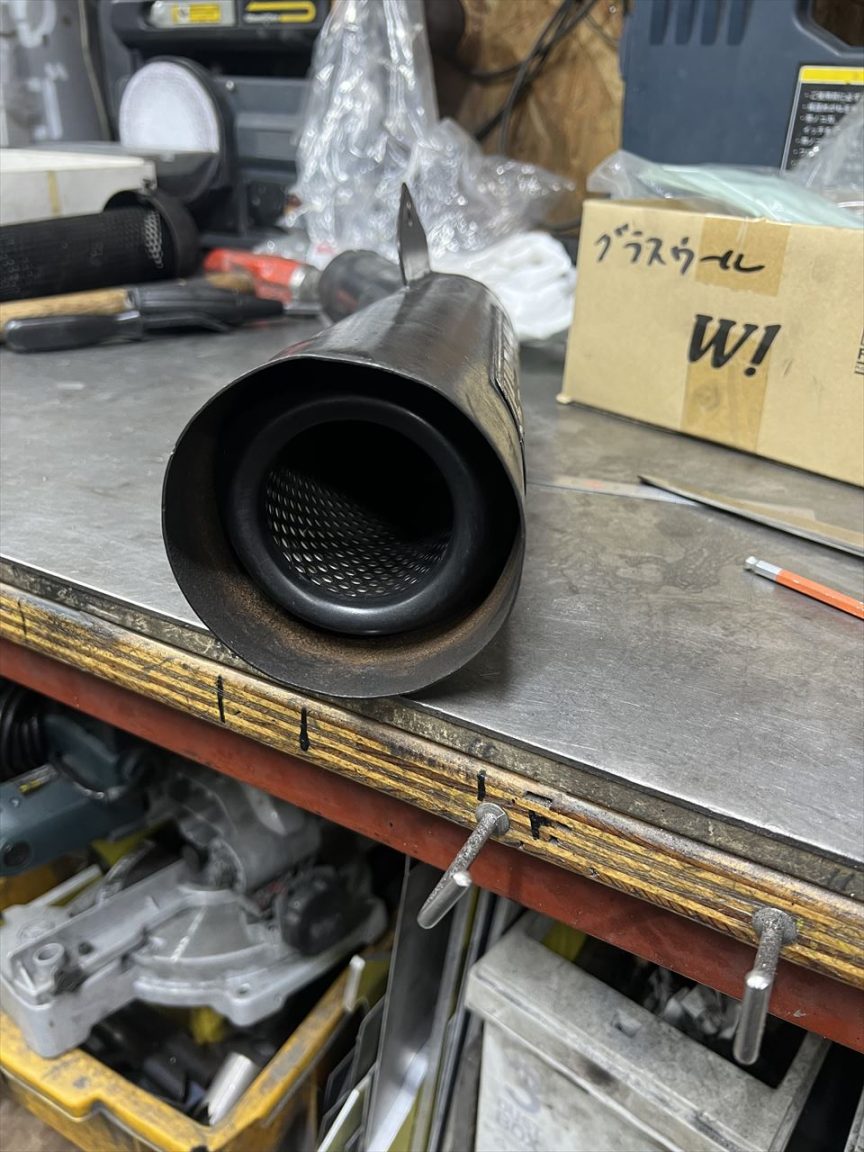

グラスウール増しの完成です。
