トルクロッド受けをスイングアームに溶接します。
ホイールを仮組して、受けの位置を割り出します。

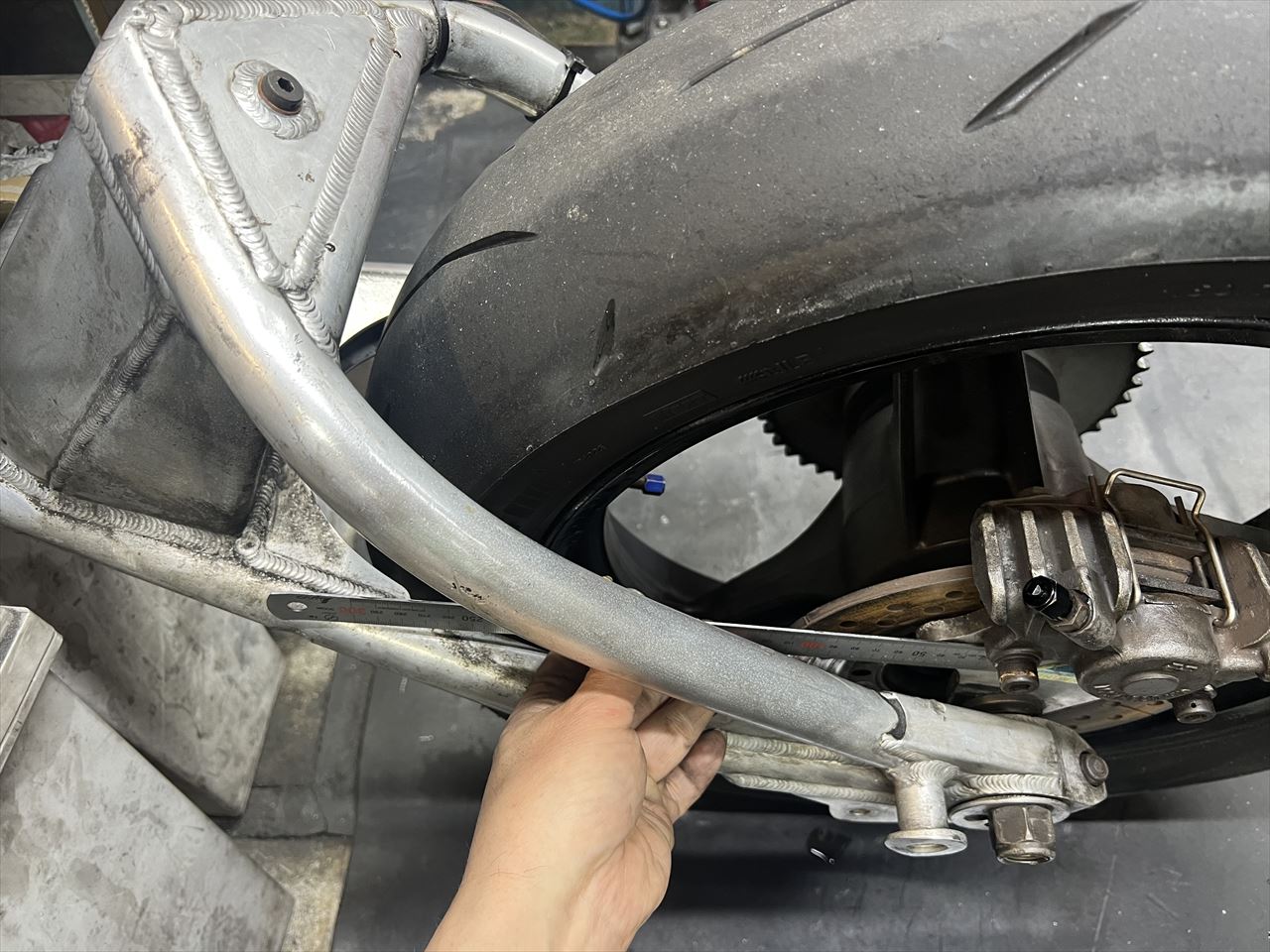

サポートから真っすぐにスイングアームと交わる点はこのあたりになりますね。

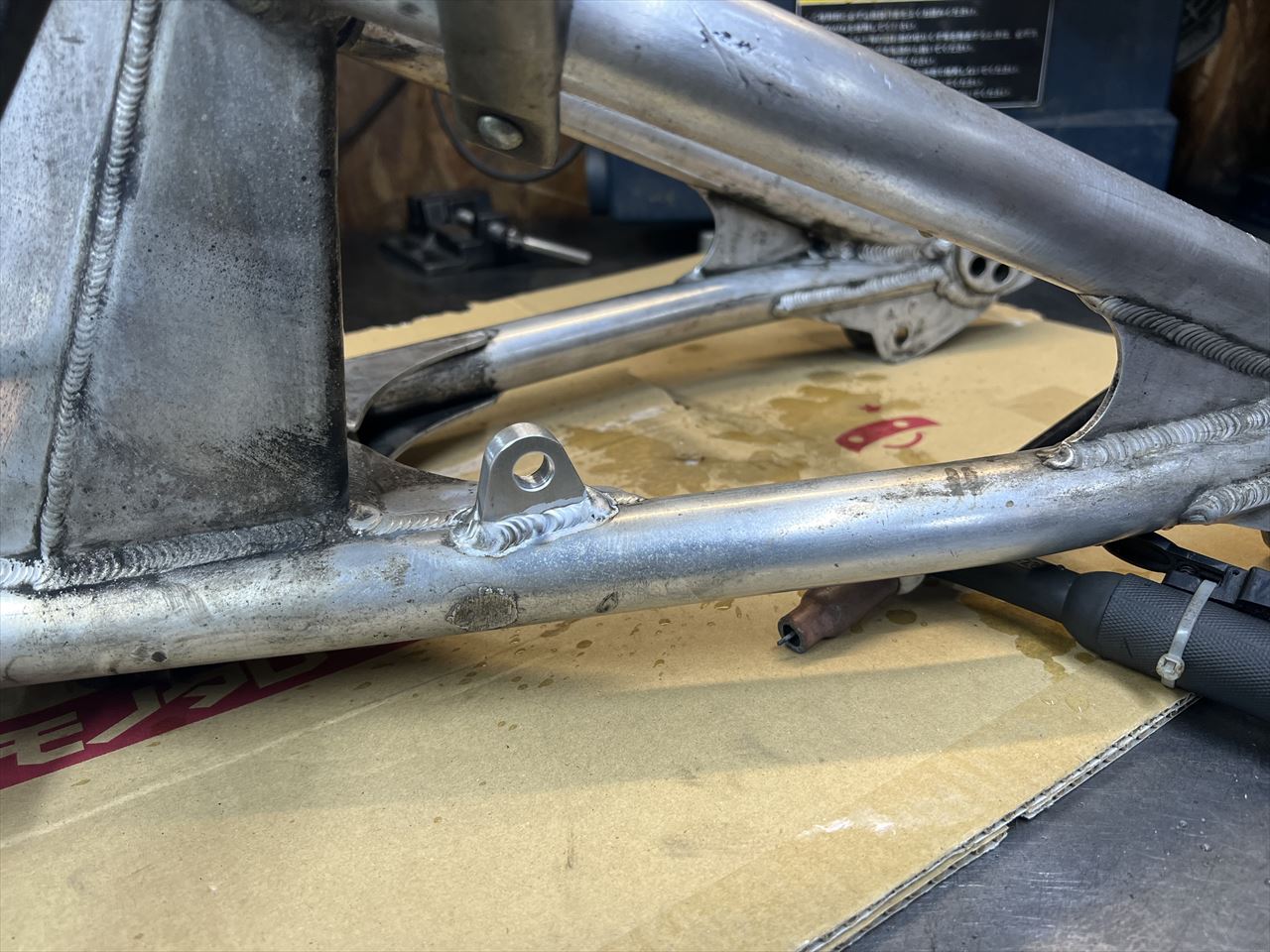

トルクロッド受けを溶接します。

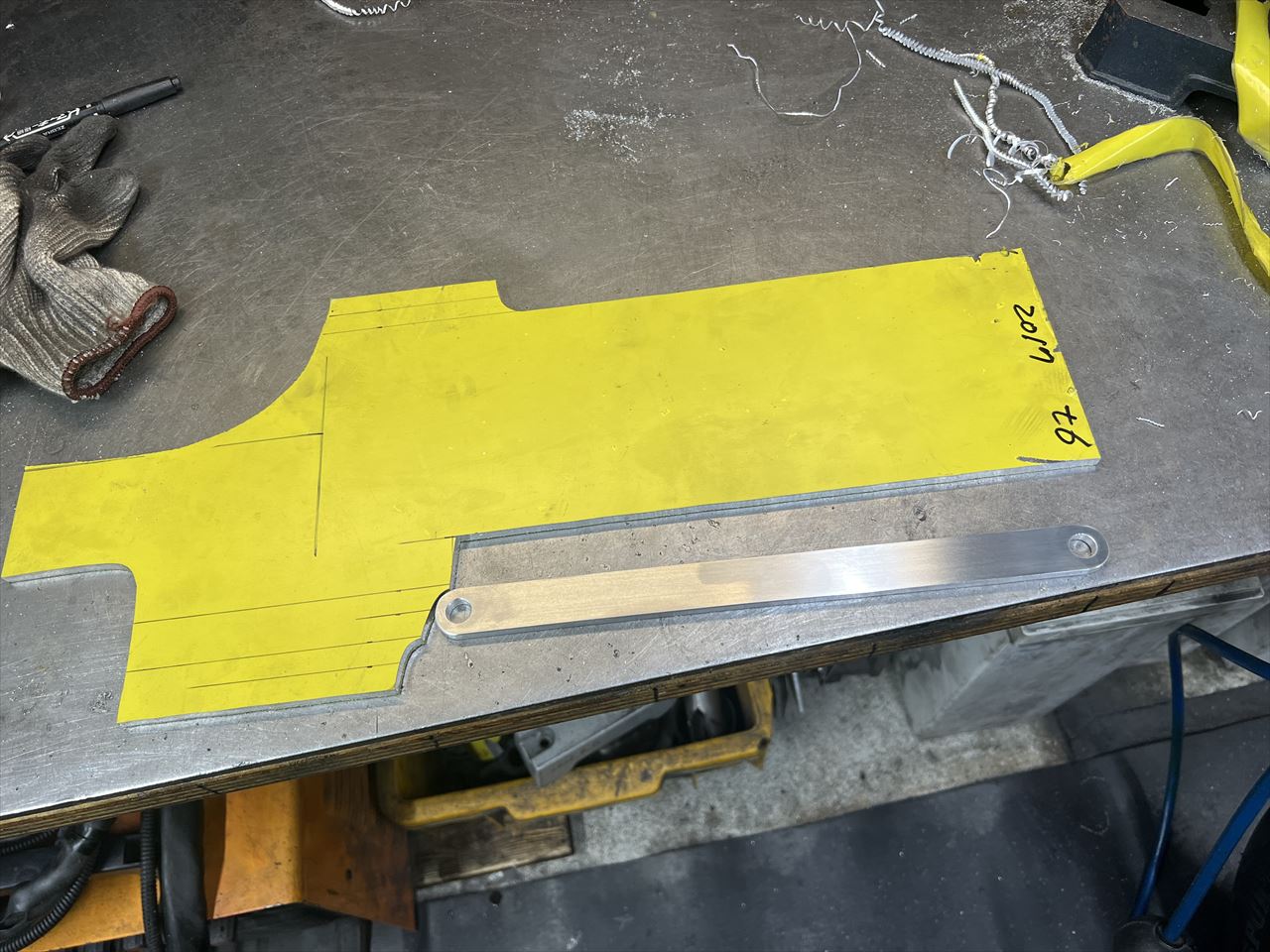

次に、トルクロッド本体を製作します。S1同様にジュラルミンのプレートから切り出します。

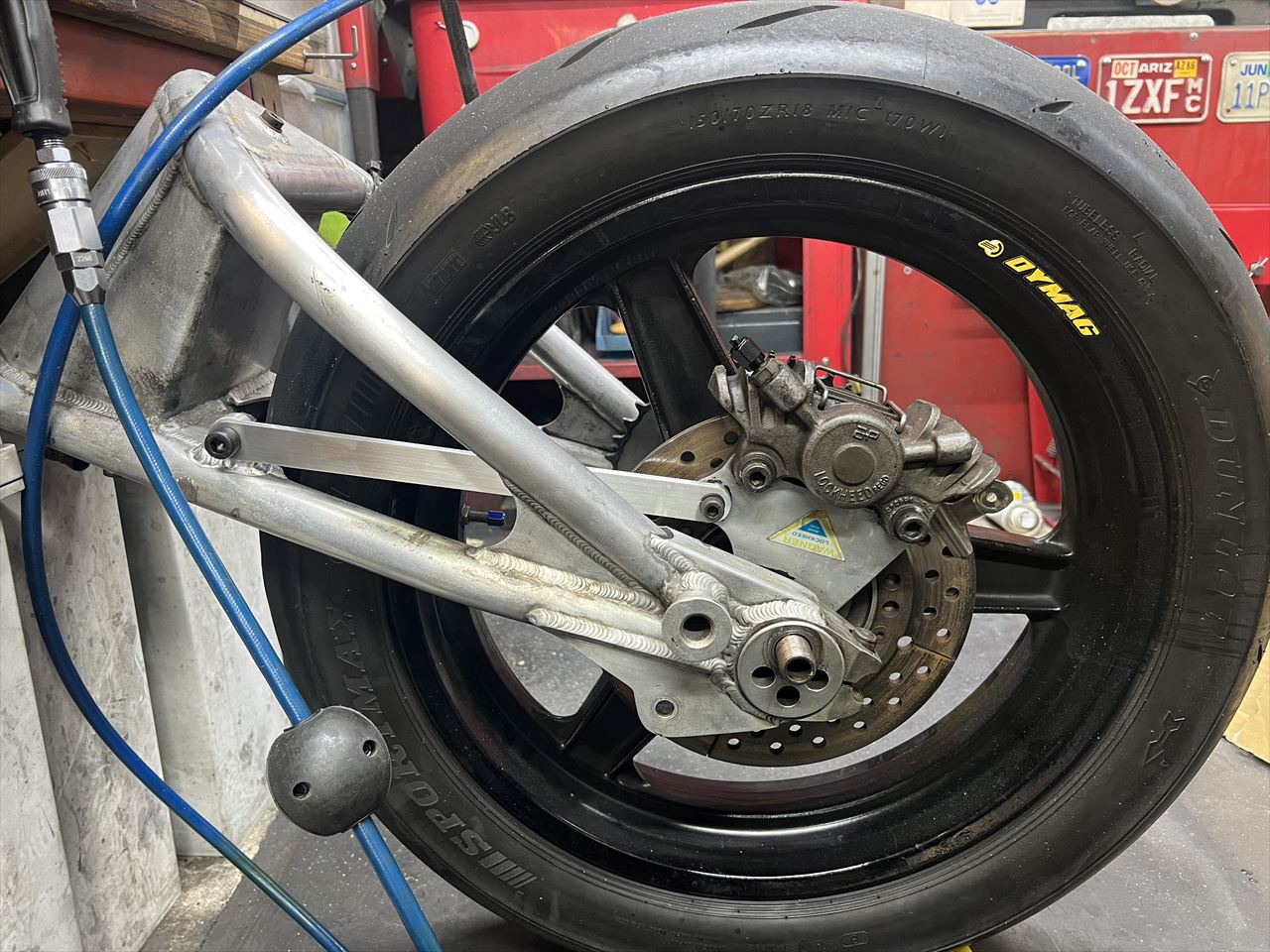

ロッドを仮組します。
アライメントOKです。

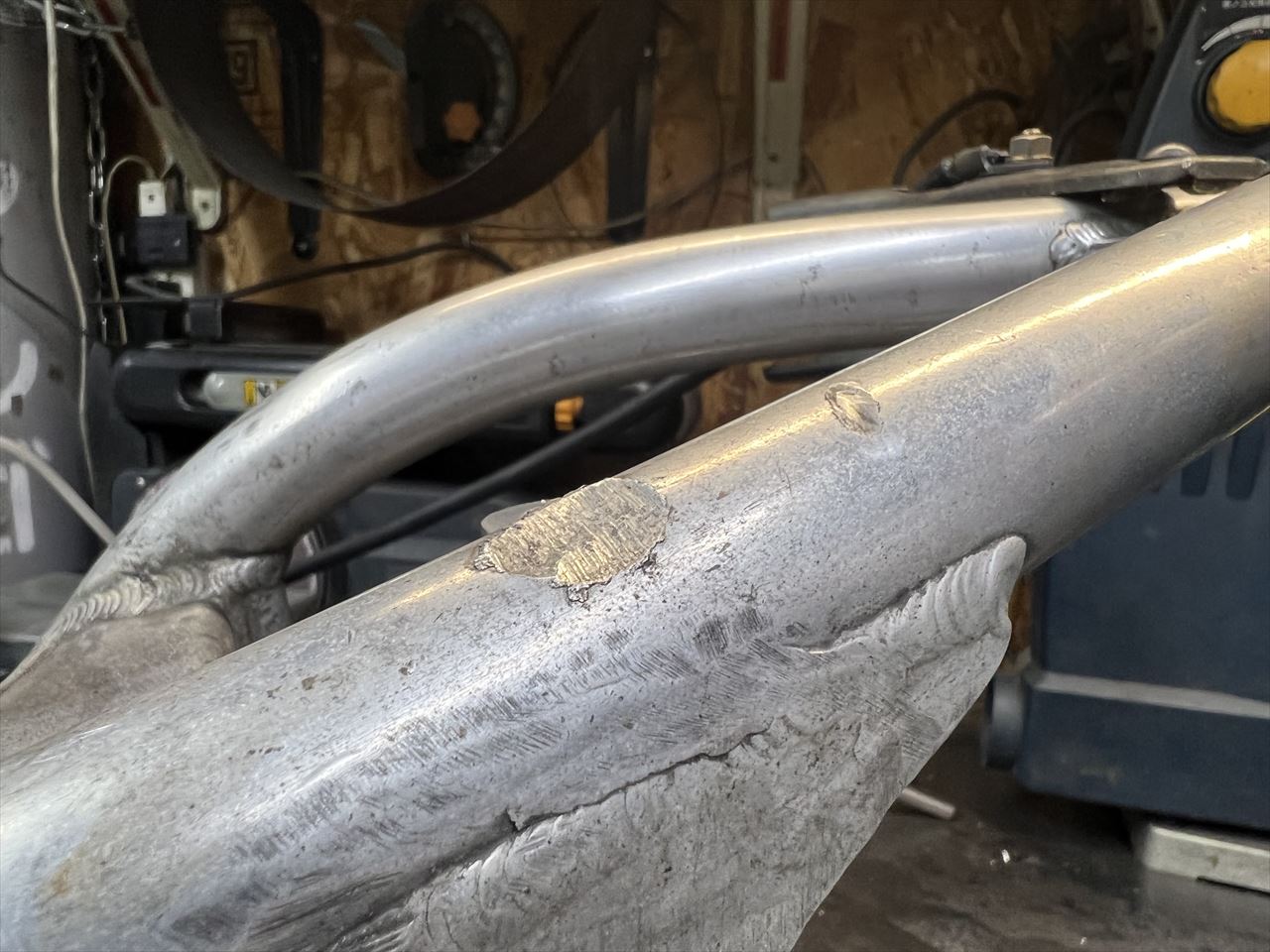

スイングアームには、リヤマスターと干渉してできた大きな削れがあるので修正しておきます。

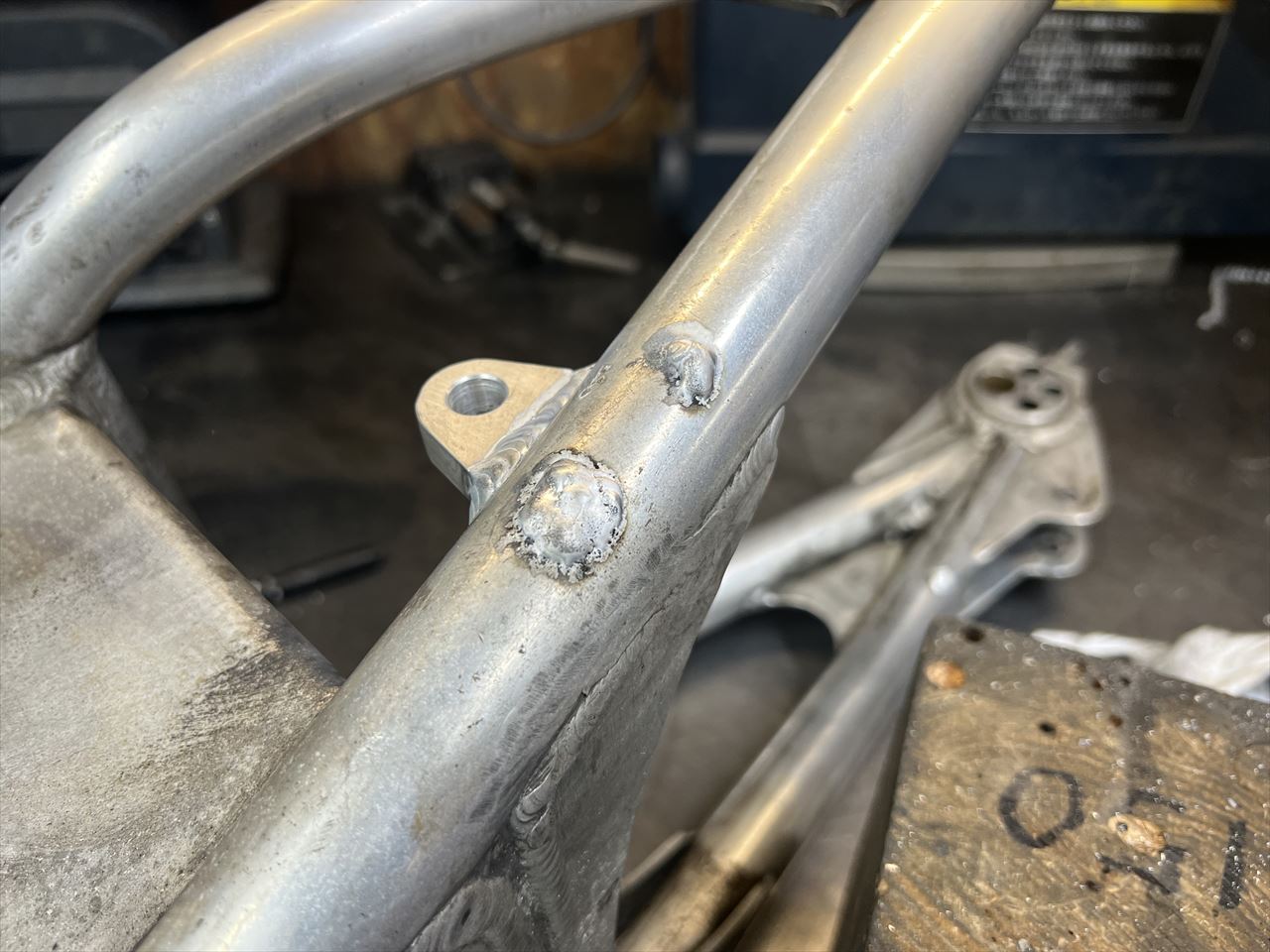

溶接で盛ります。
研磨して仕上げます。

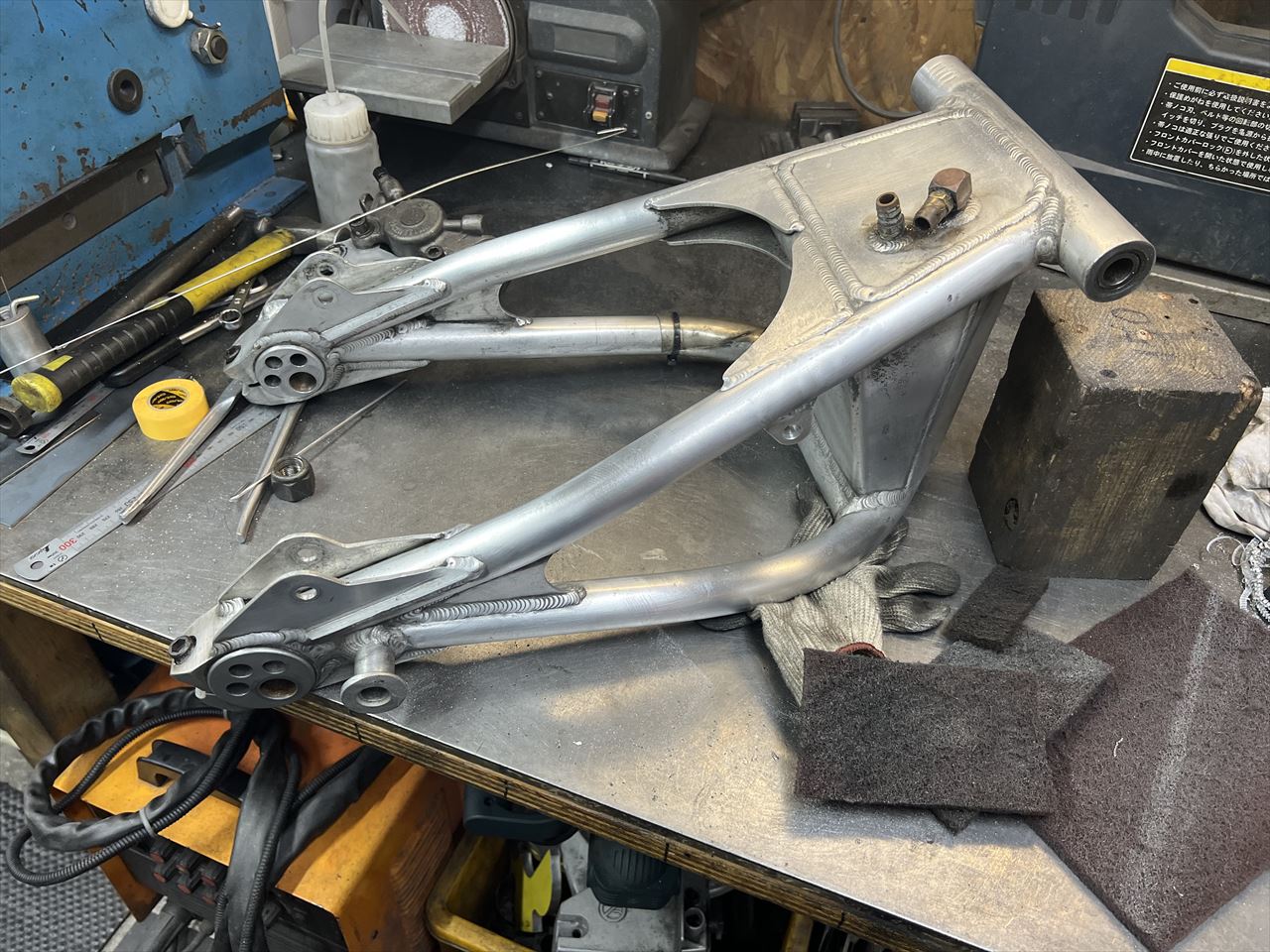

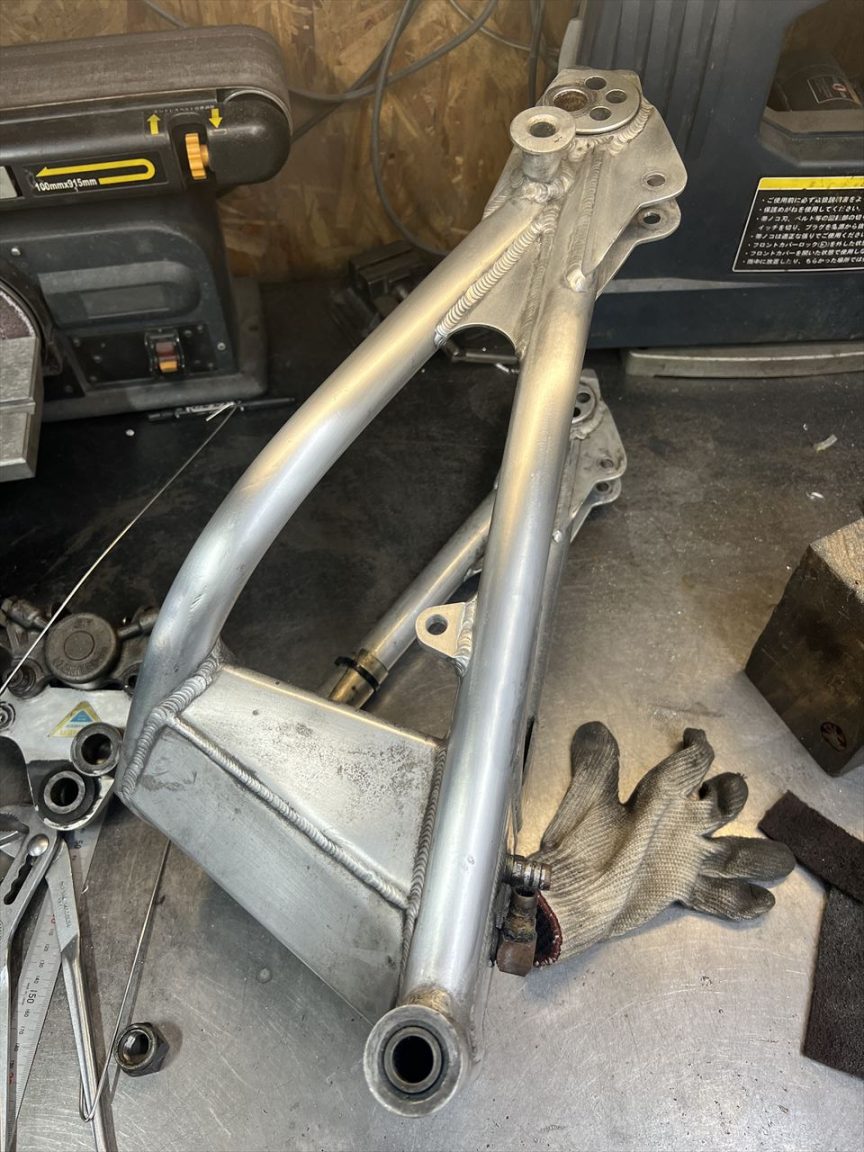

全体も軽く研磨しておきます。

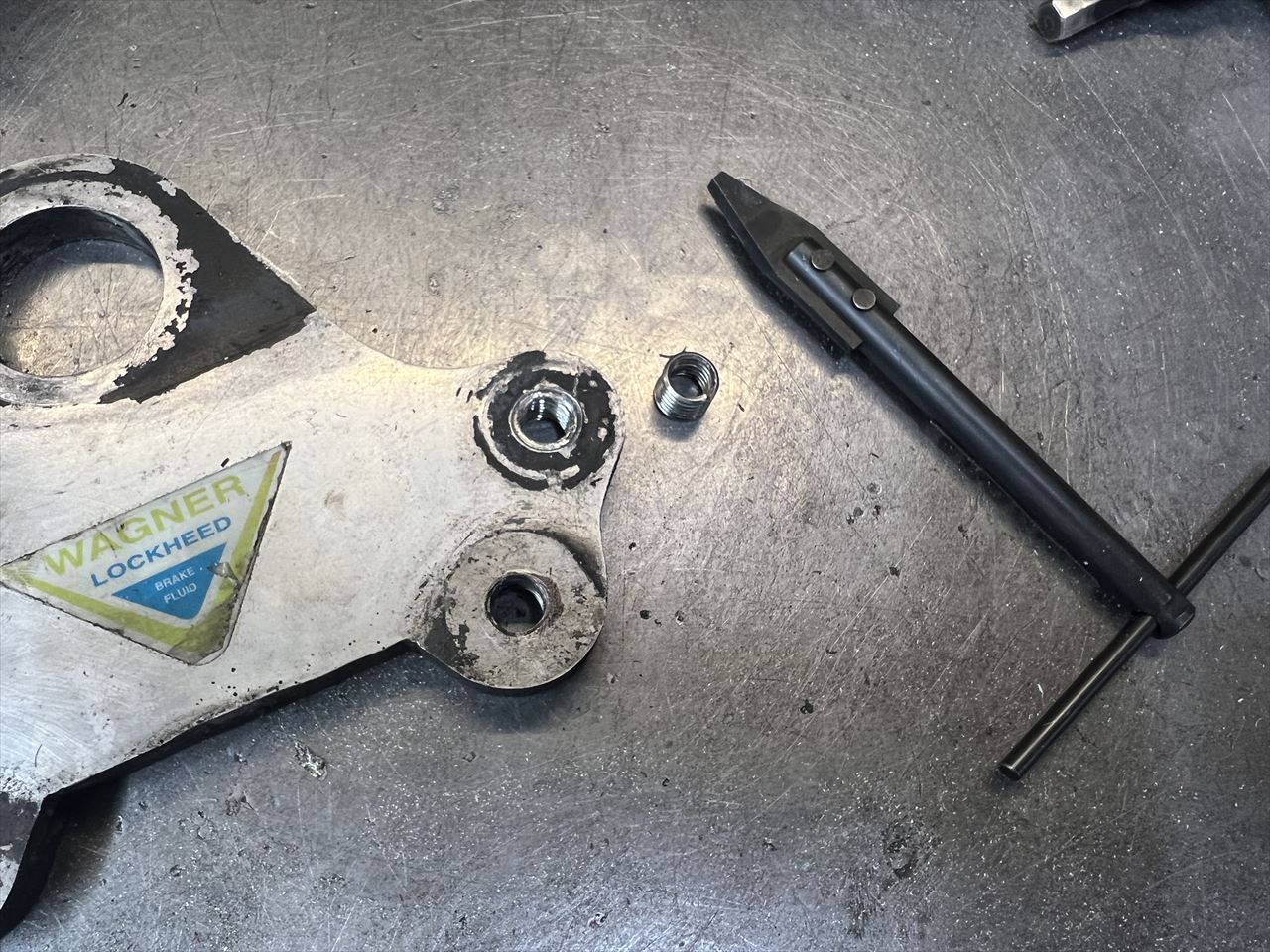

サポート側のトルクロッド取り付けネジはM8と細いので、M10にサイズアップします。先ずは入っていたヘリサートを抜き取ります。

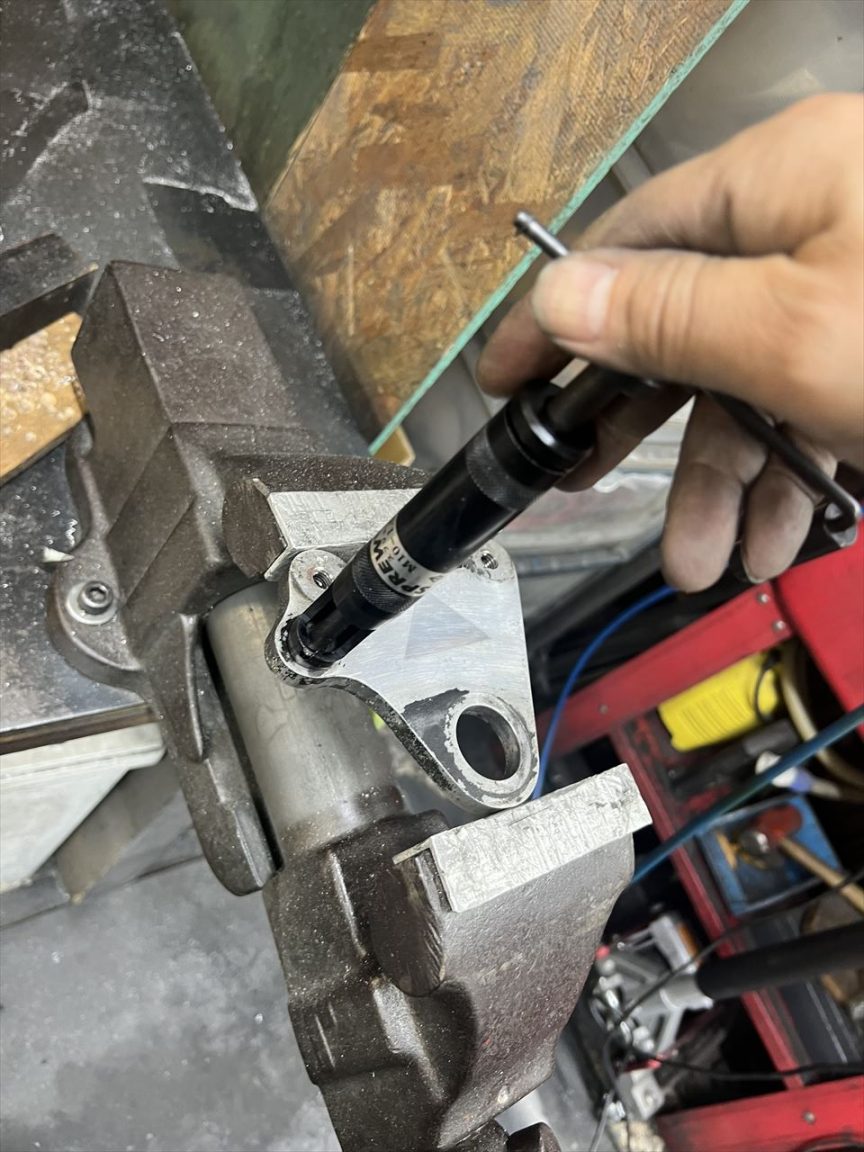

下穴径が大きいので、M10ネジもヘリサートで形成します。

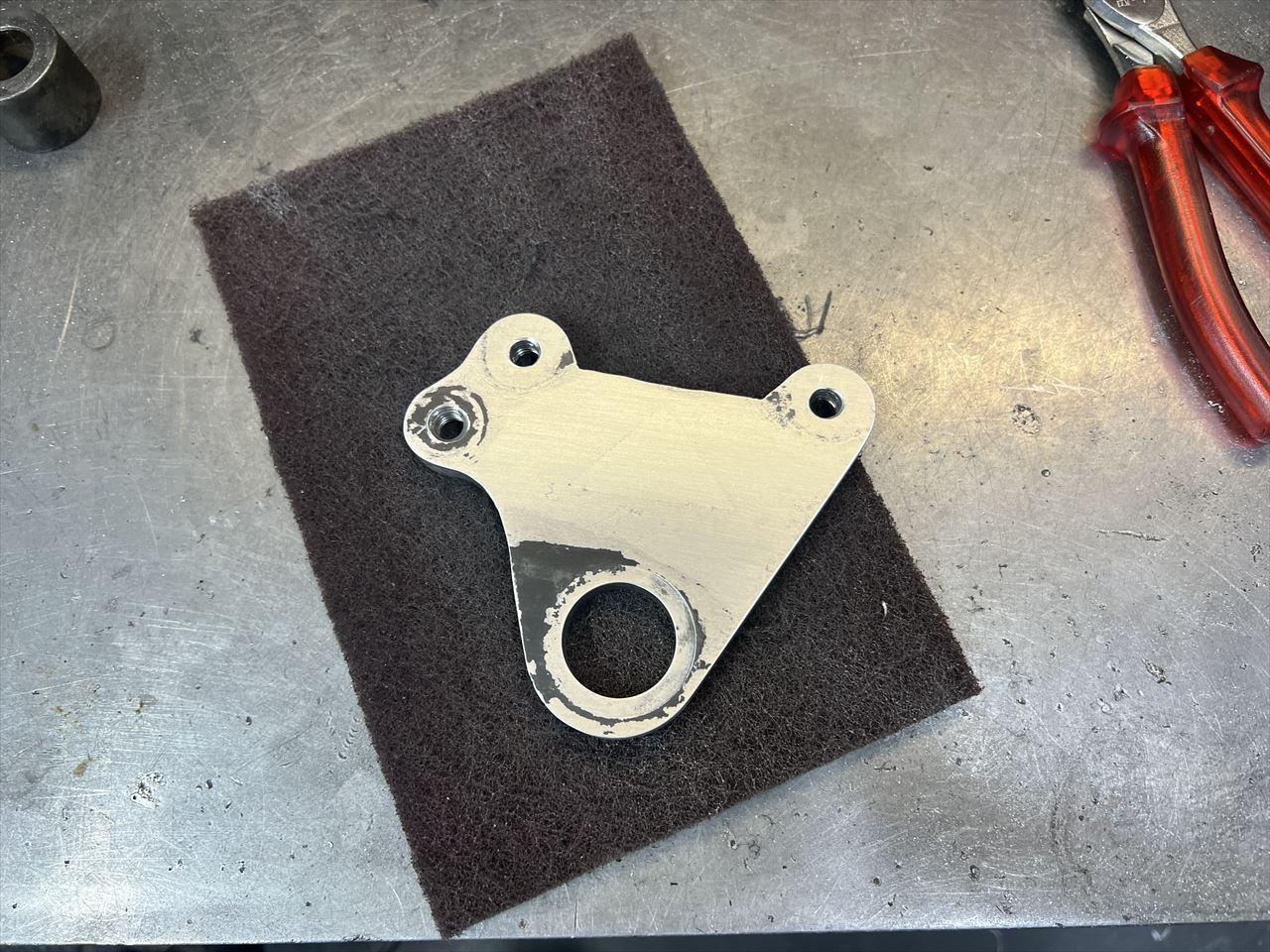

最後にプレートもナイロンたわしで研磨し、クリーンナップしておきます。

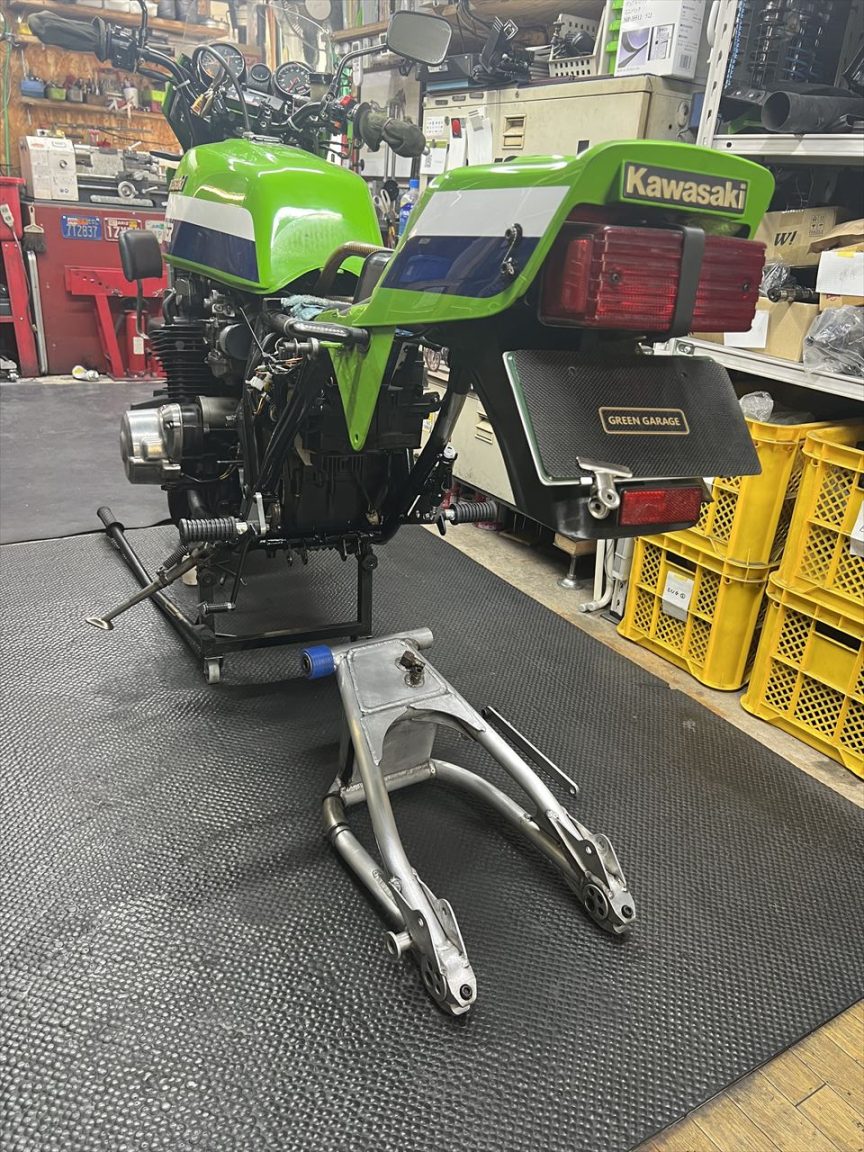

スイングアームを復元します。

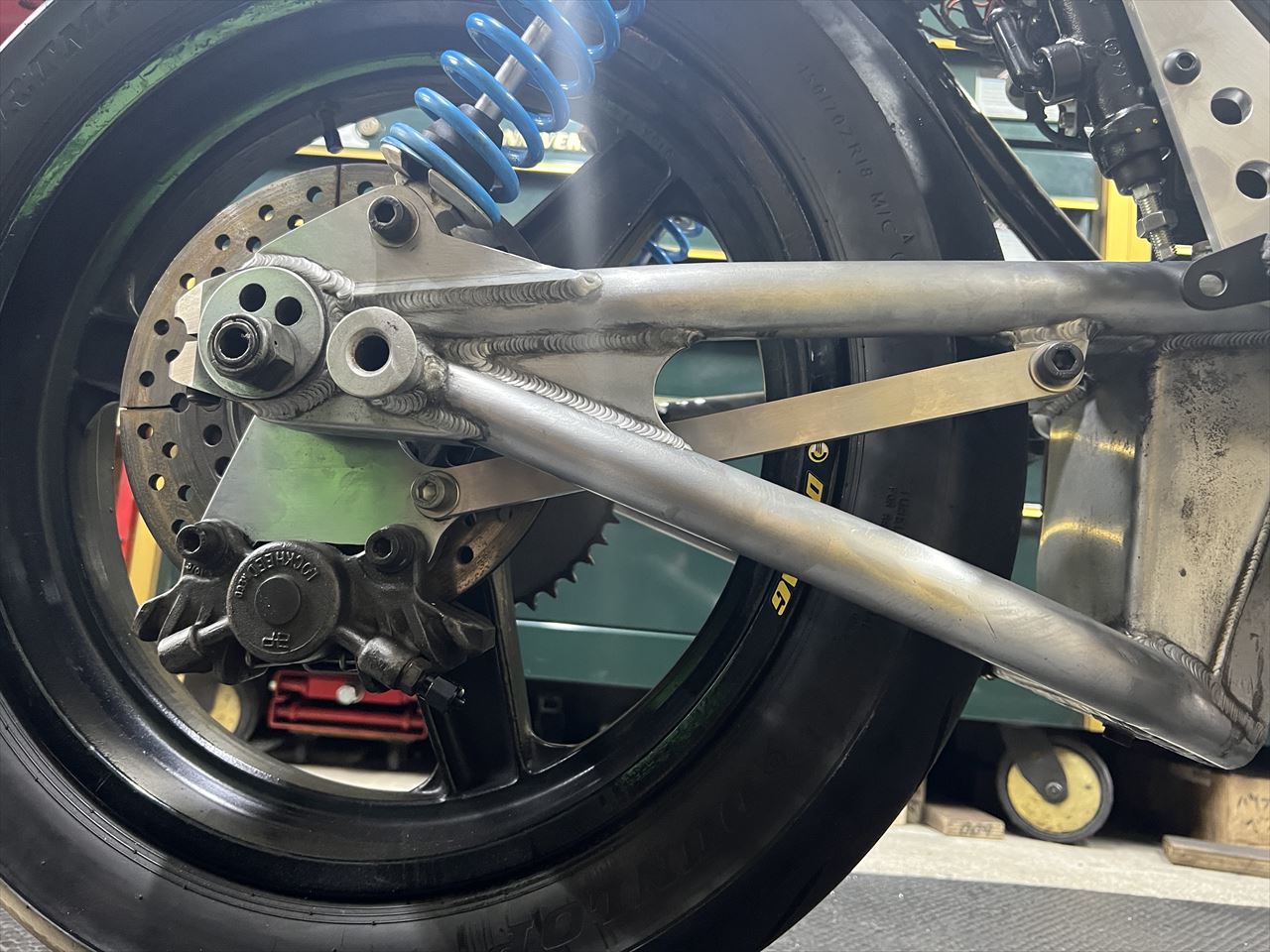

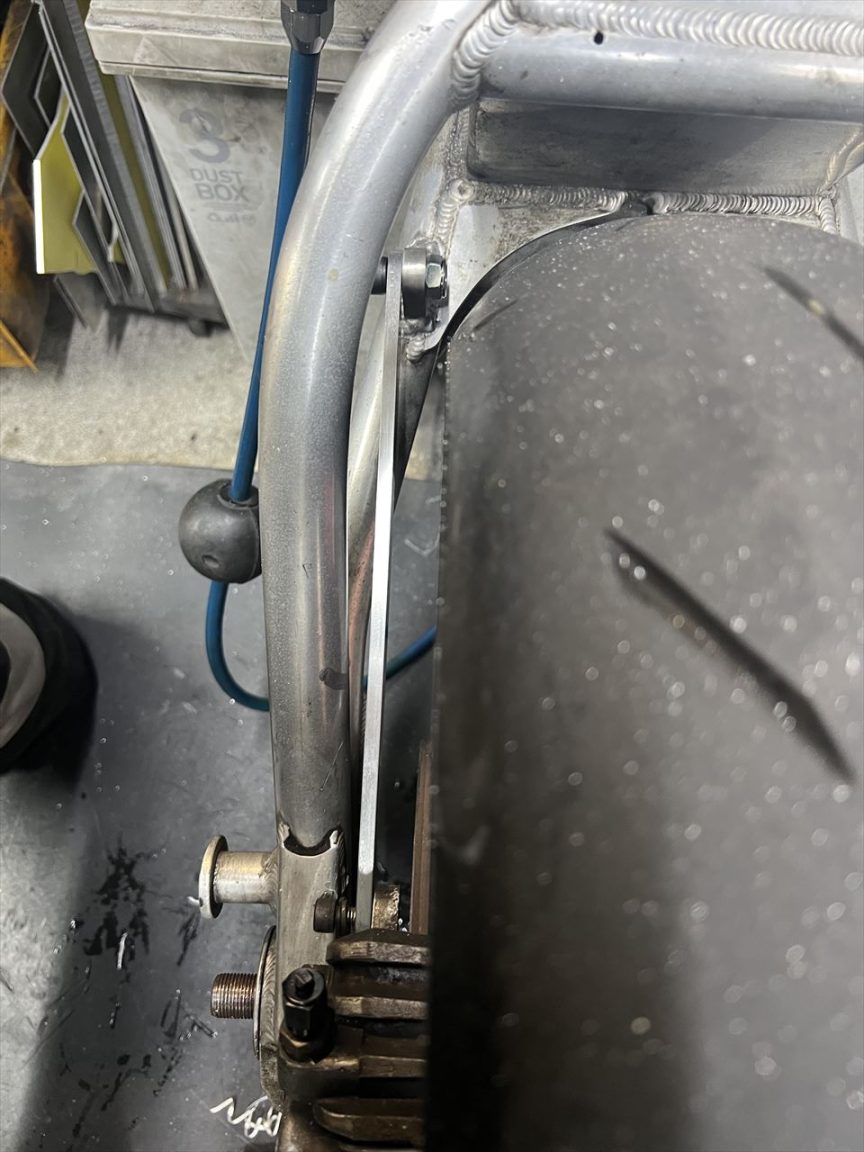

今度はリヤマスターとのクリアランスも確保できました。

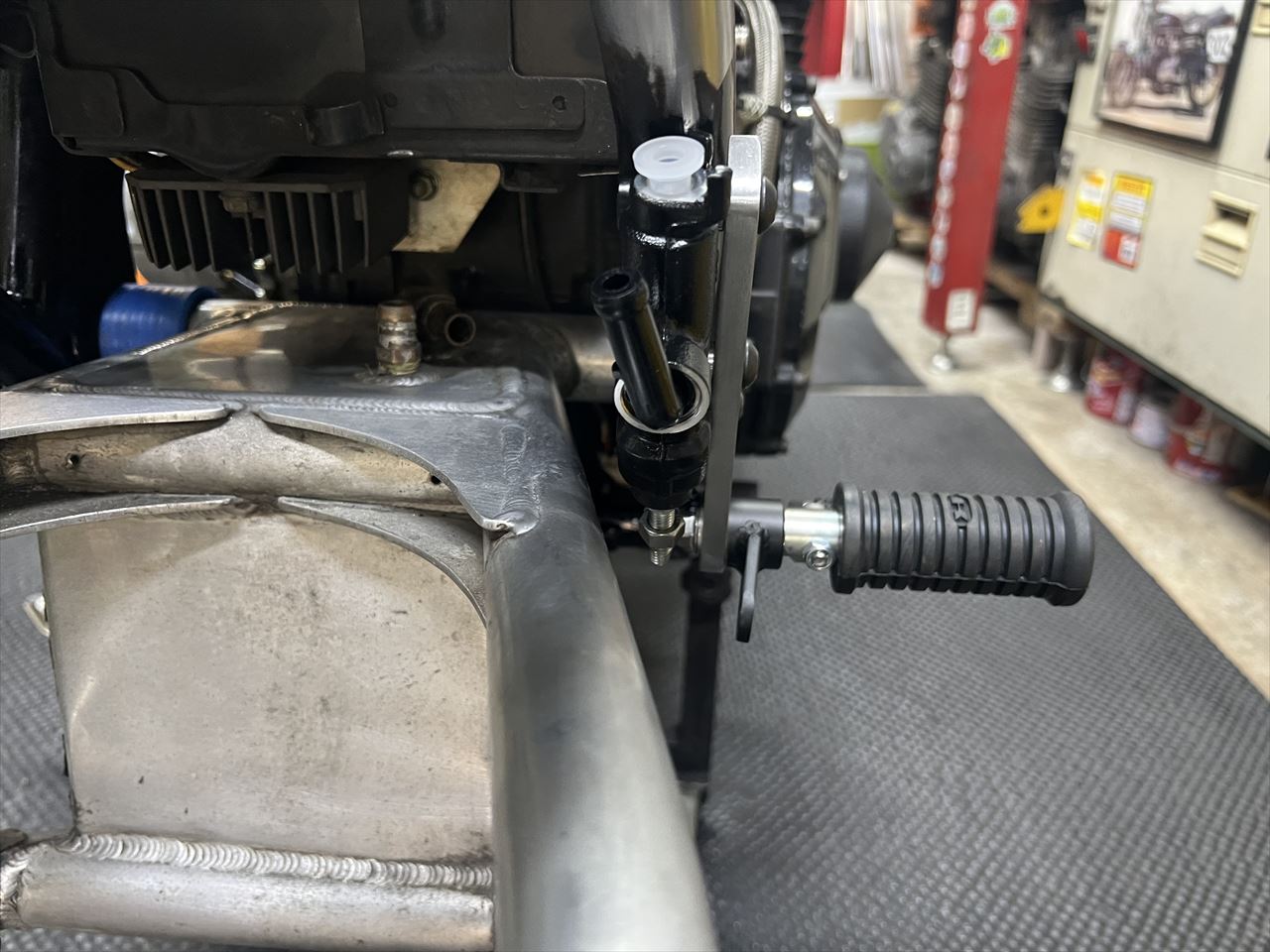

リヤブレーキ周りはこんな感じ。
続いてマフラーのカチ上げ加工です。今まではS1ステップのせいでサイレンサーは低い位置でした。ワークスバックステップなら、ワークス車のように上向きに角度を付けられます。

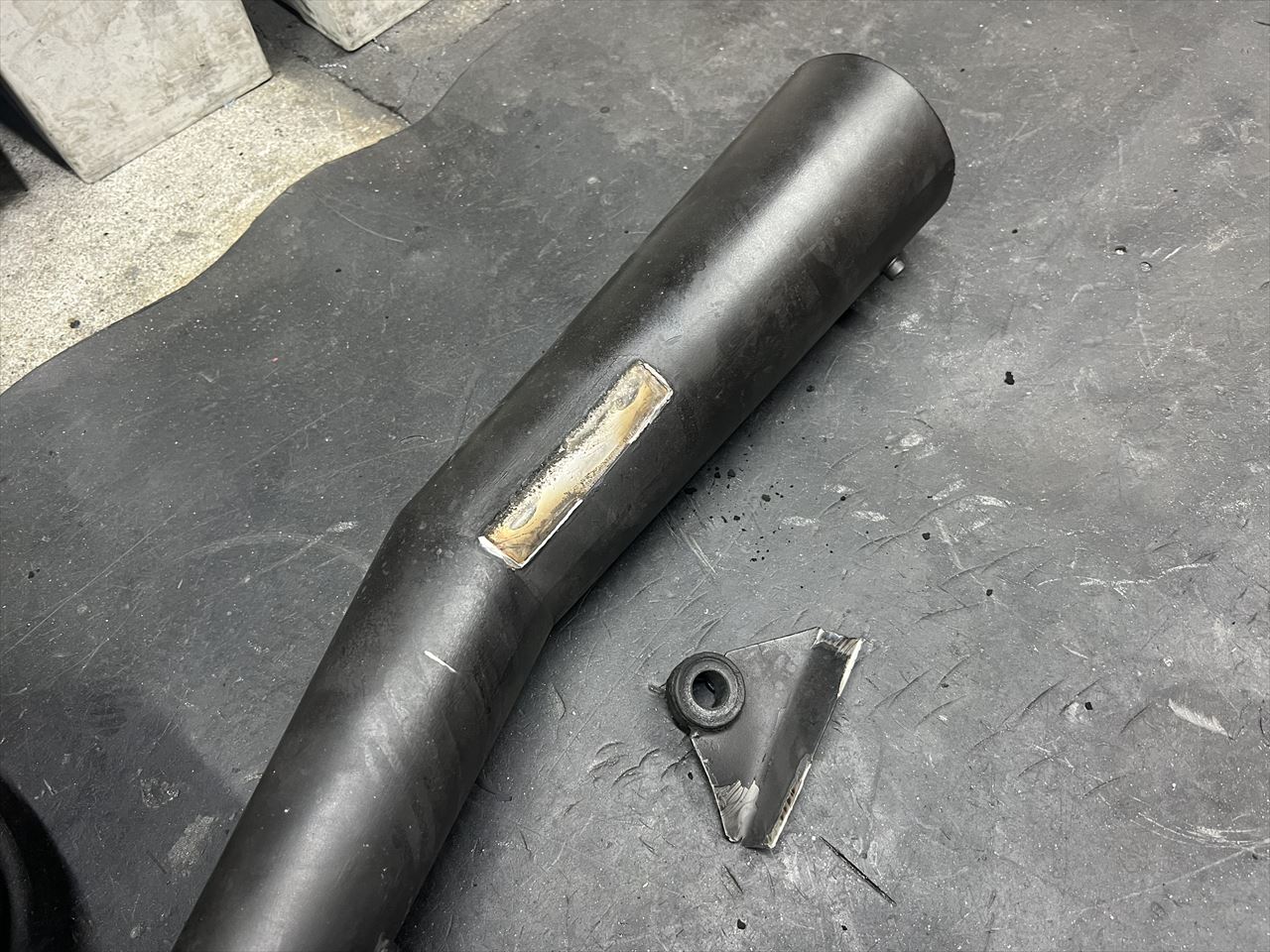

既存のステーは削除します。

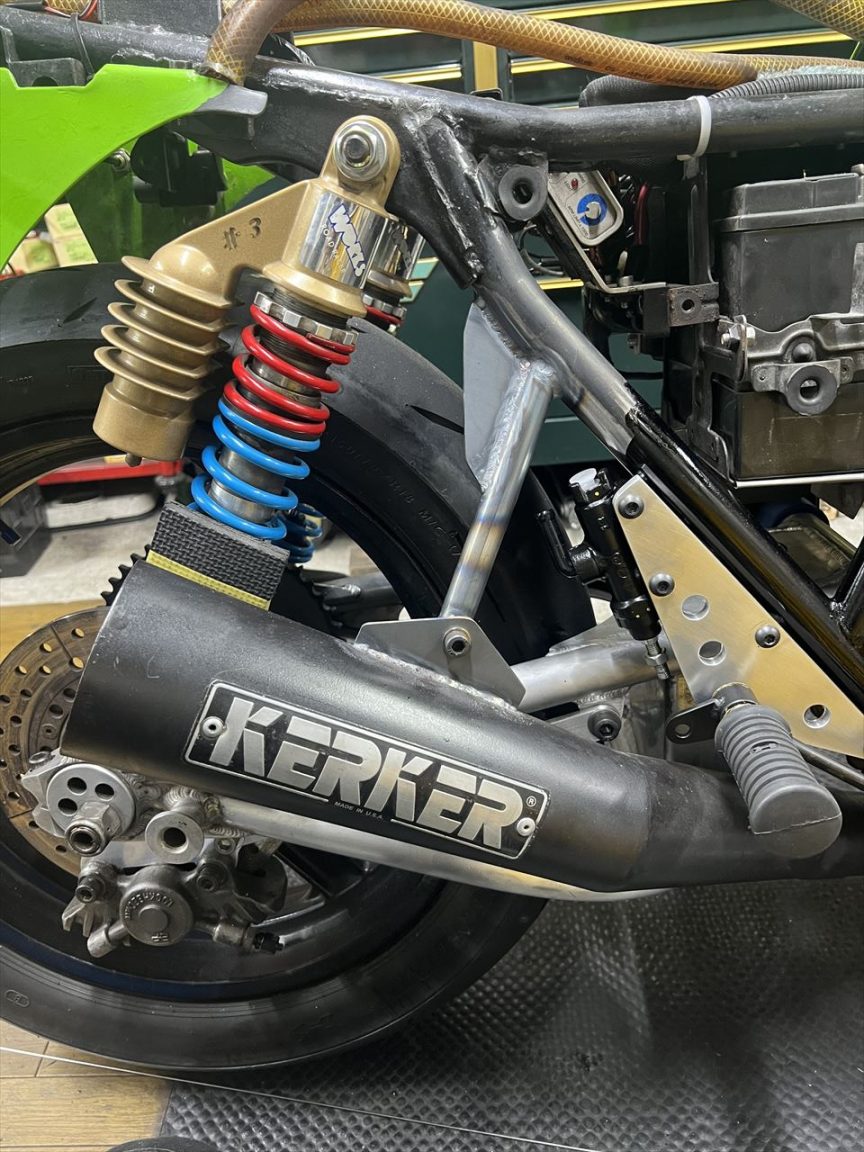

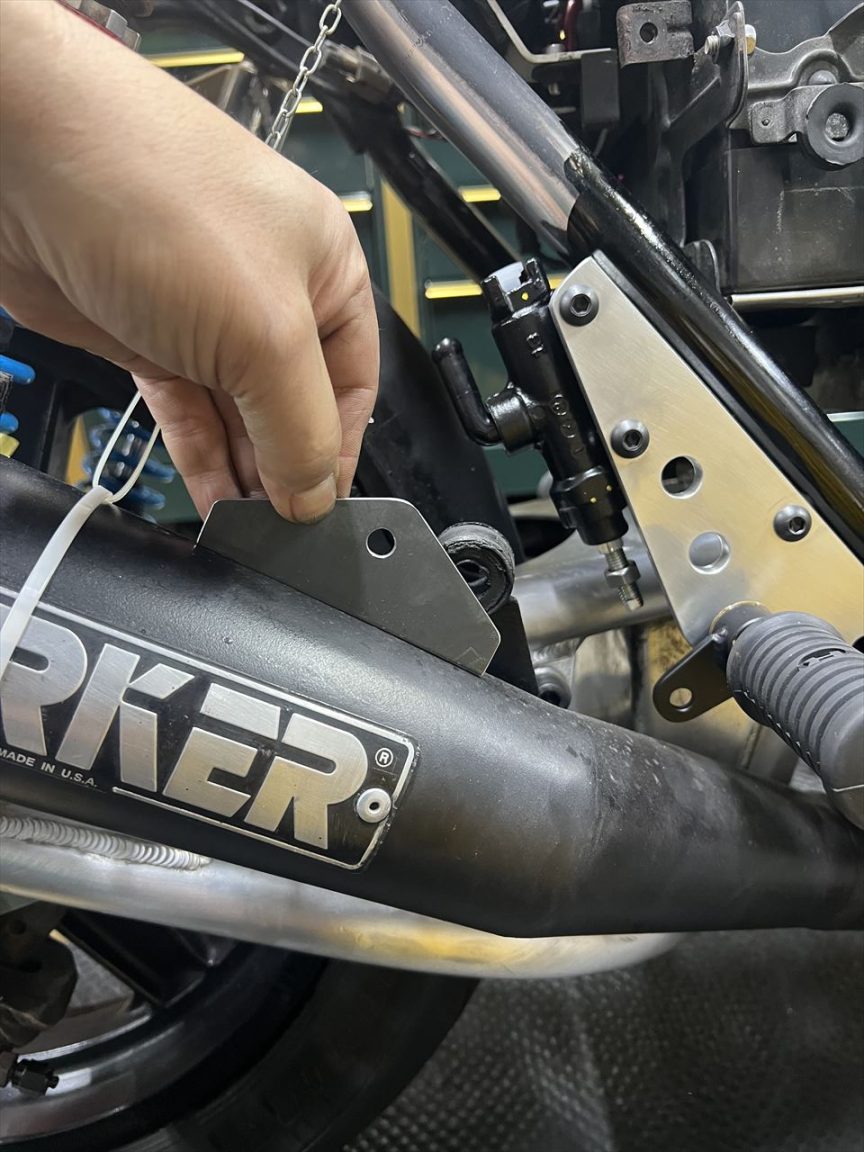

角度が決まったら、ステーをフレームとマフラーに溶接します。

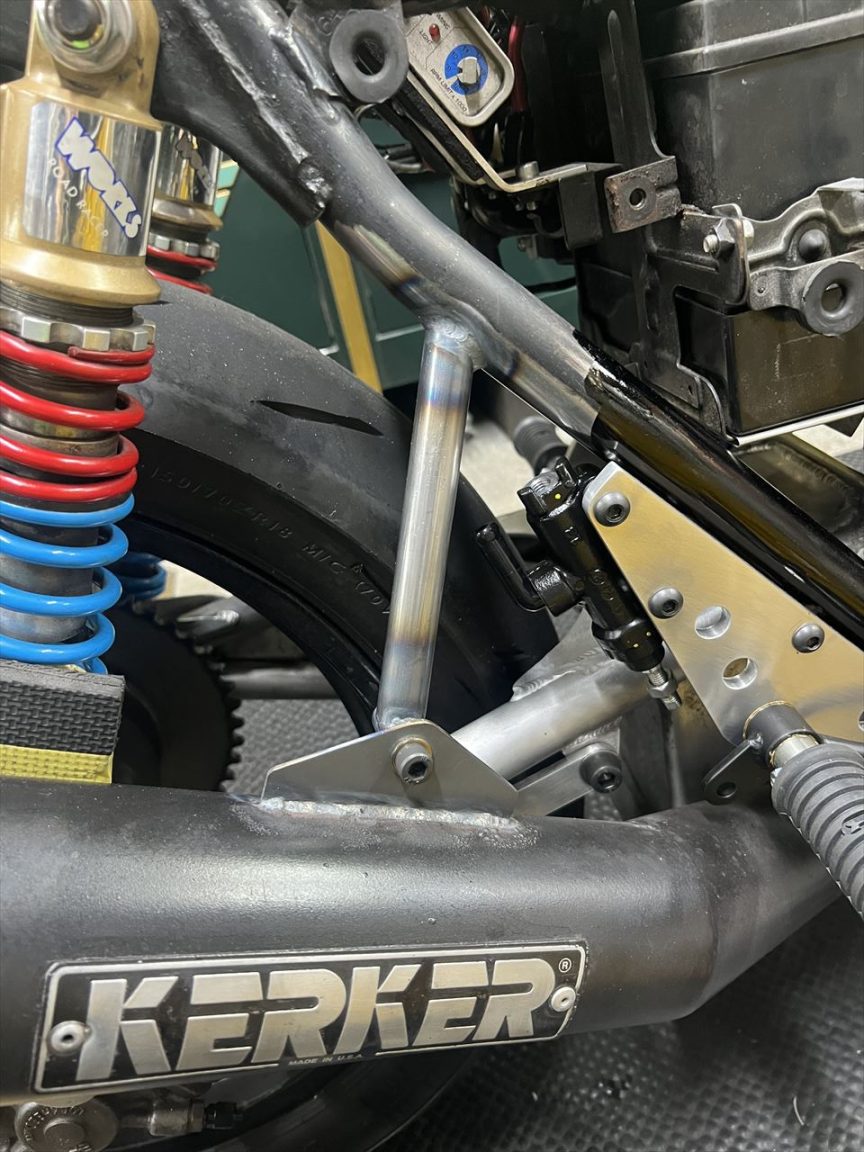

三角補強板を取り付けます。このあと、ホイールを外して裏側からも溶接します。

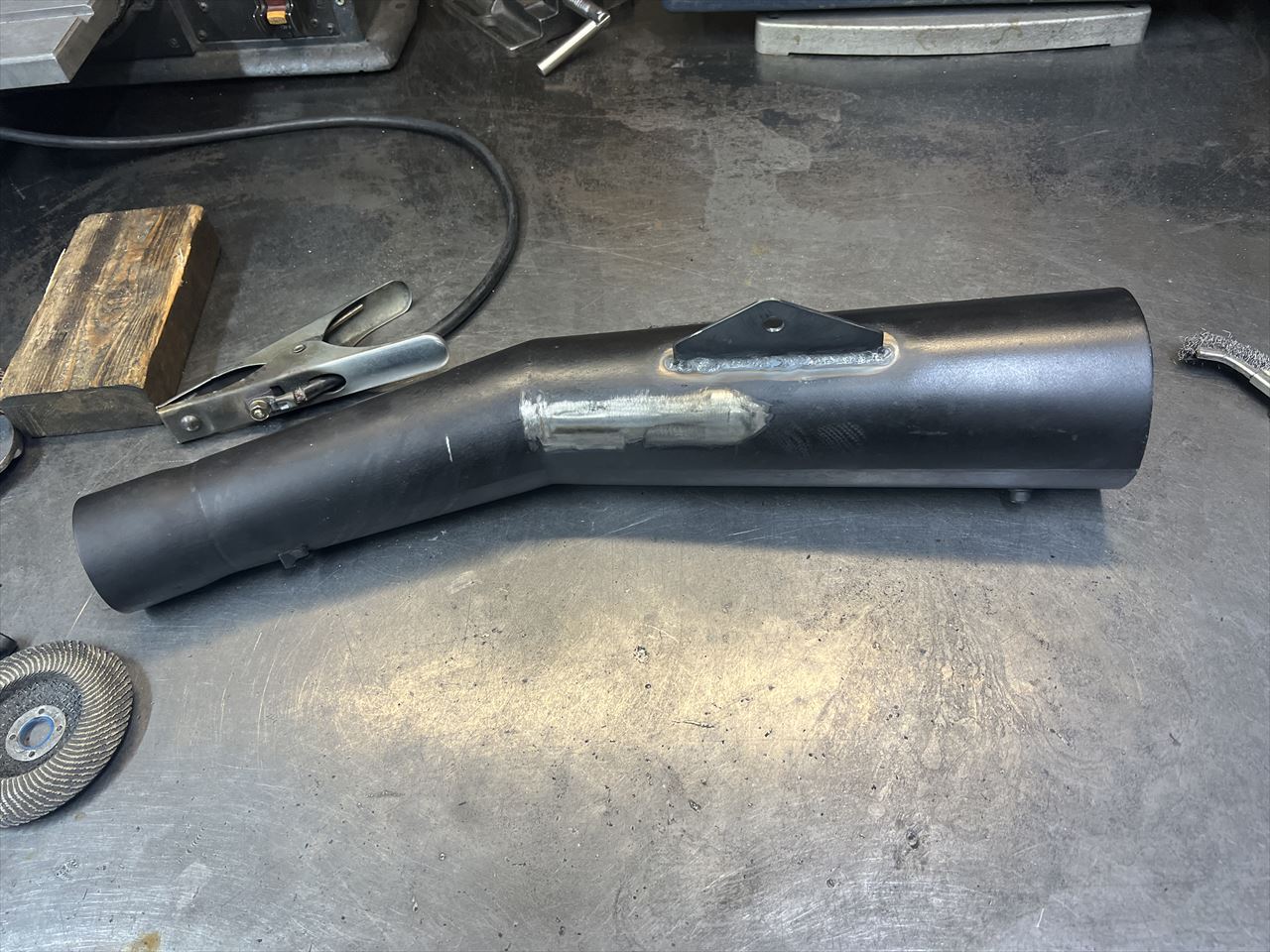

サイレンサーステーの裏側も溶接します。

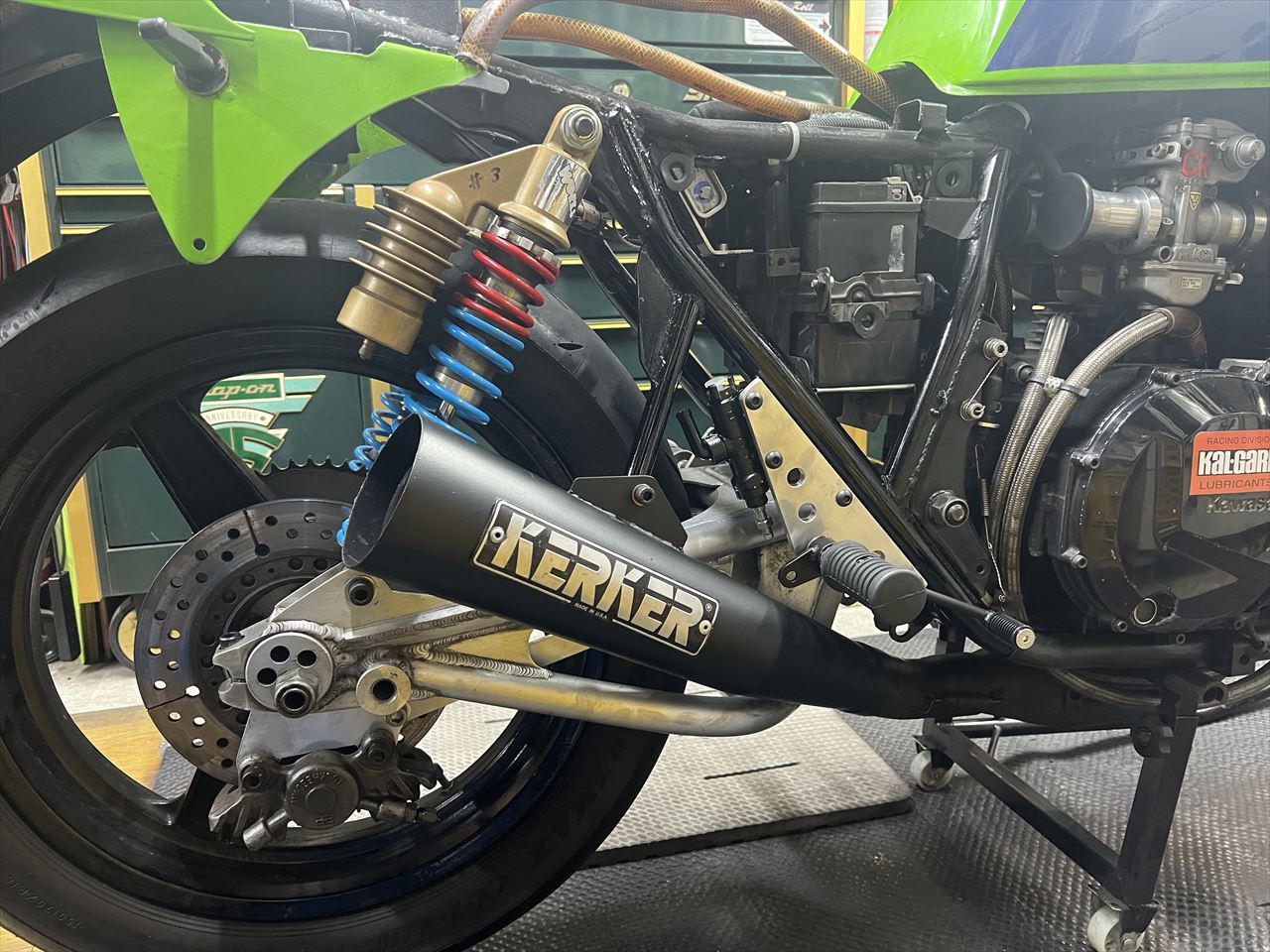

サイレンサーとフレームを塗装して完成です。
