スイングアームはZRX400純正を改造して製作します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2022/02/IMG_0404_R.jpg?resize=525%2C394&ssl=1)
先ずは不要なステーなどを削除します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2022/02/IMG_0405_R.jpg?resize=525%2C394&ssl=1)

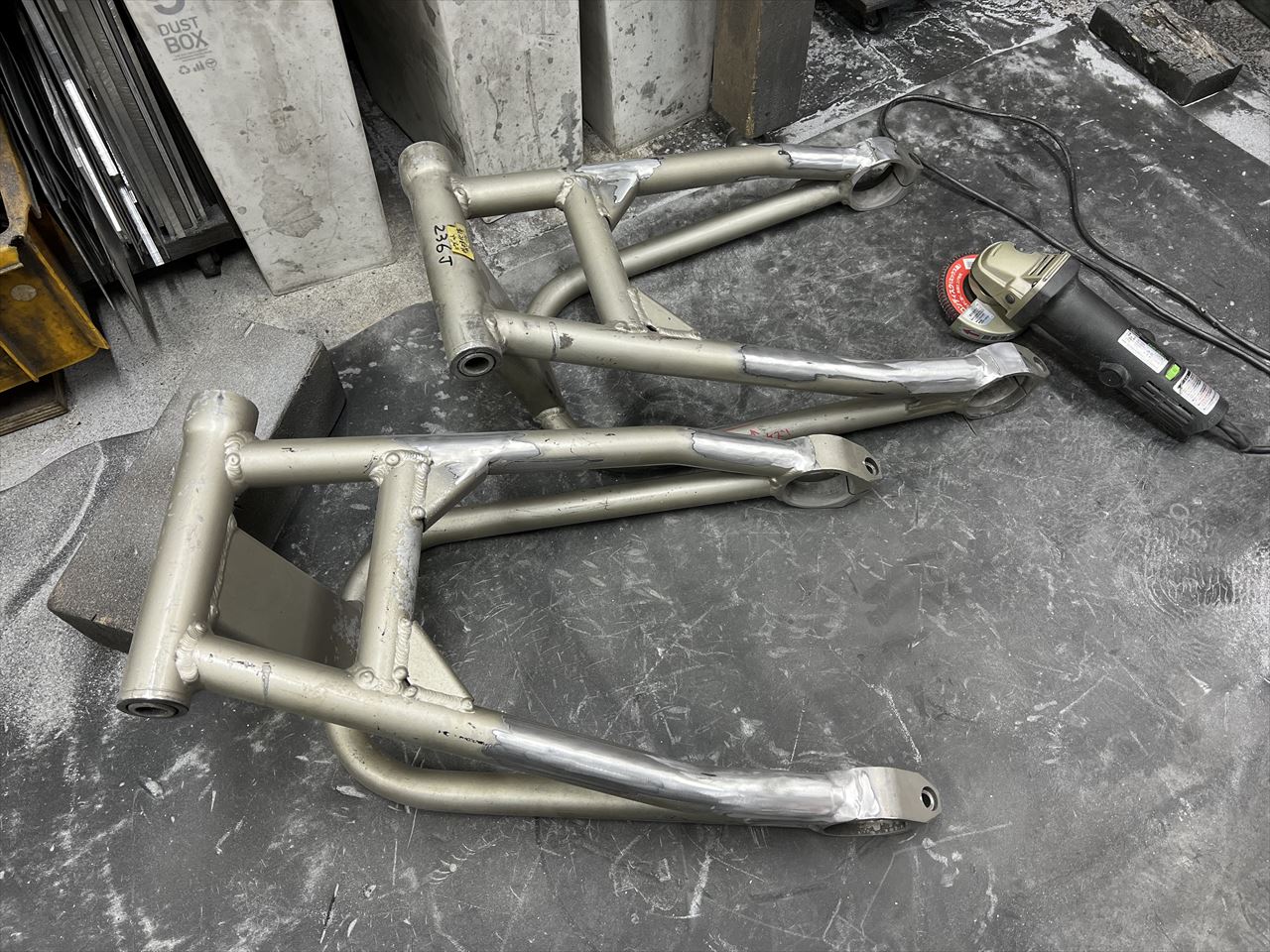

切断面を研磨します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2022/02/IMG_0406_R.jpg?resize=525%2C394&ssl=1)

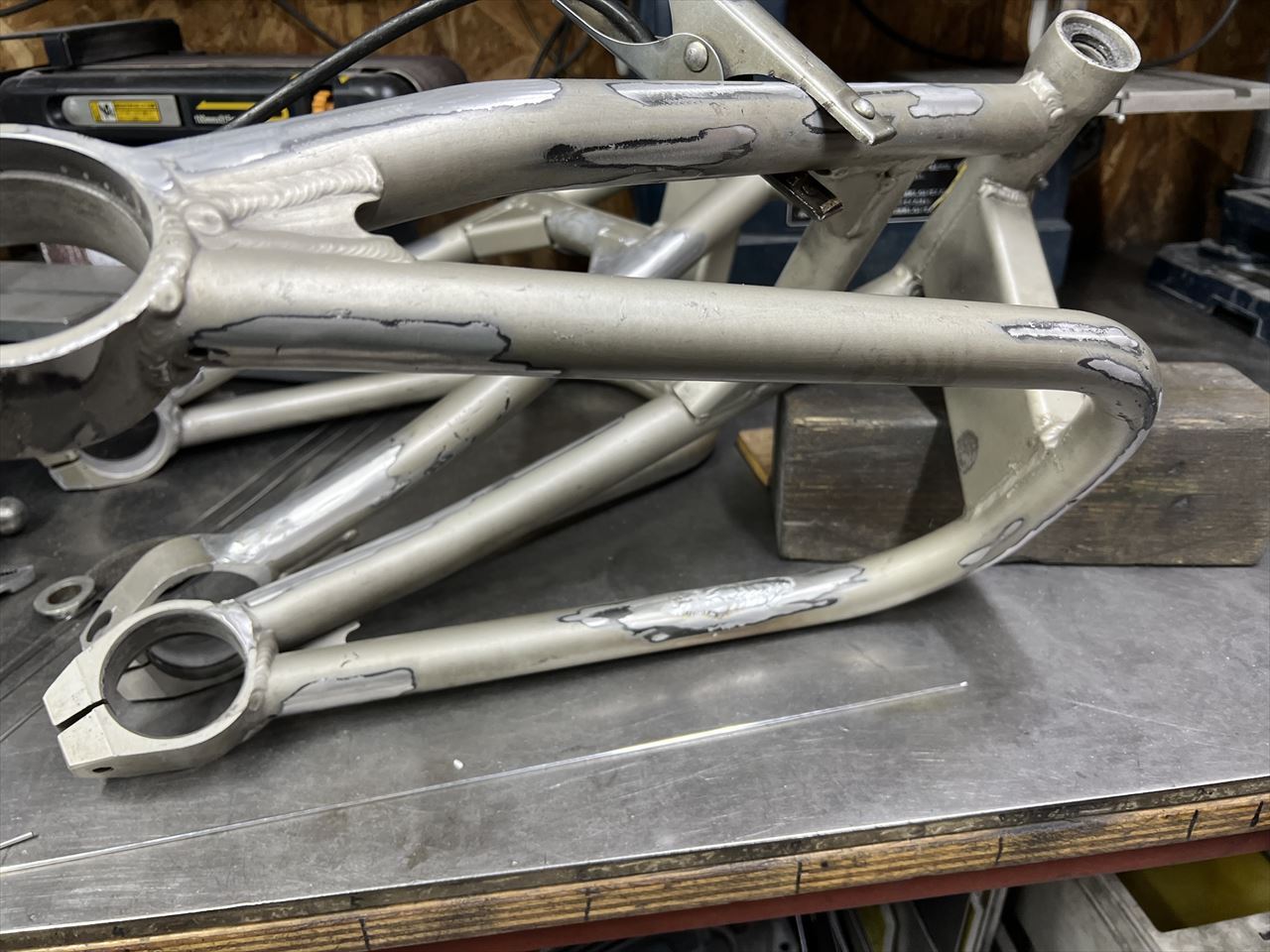

キズや削れがある場合は、溶接で盛って修正します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2022/02/IMG_0408_R.jpg?resize=525%2C394&ssl=1)

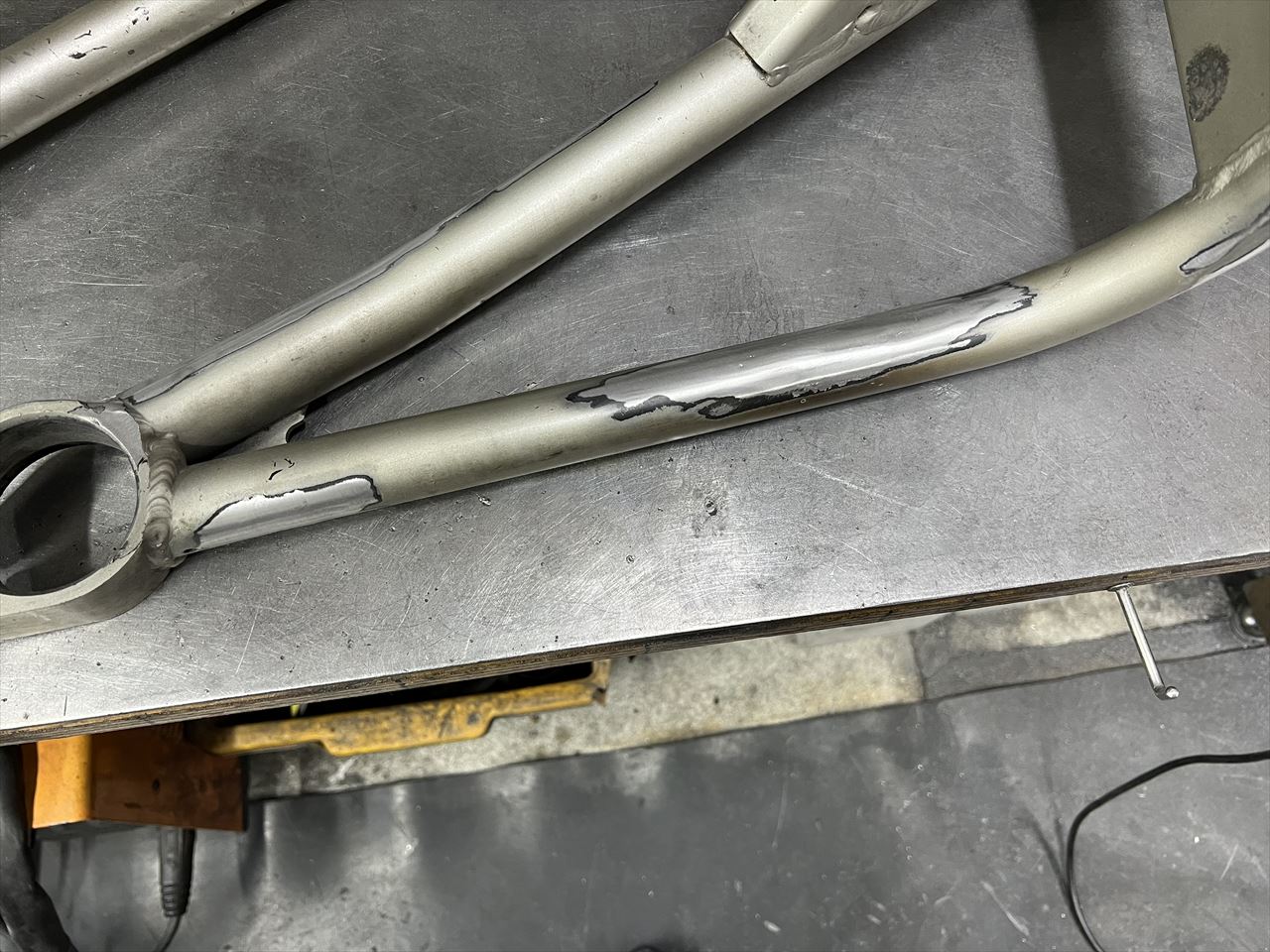

チェーンでの削れ修正後はこちら。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2022/02/IMG_0410_R.jpg?resize=525%2C394&ssl=1)

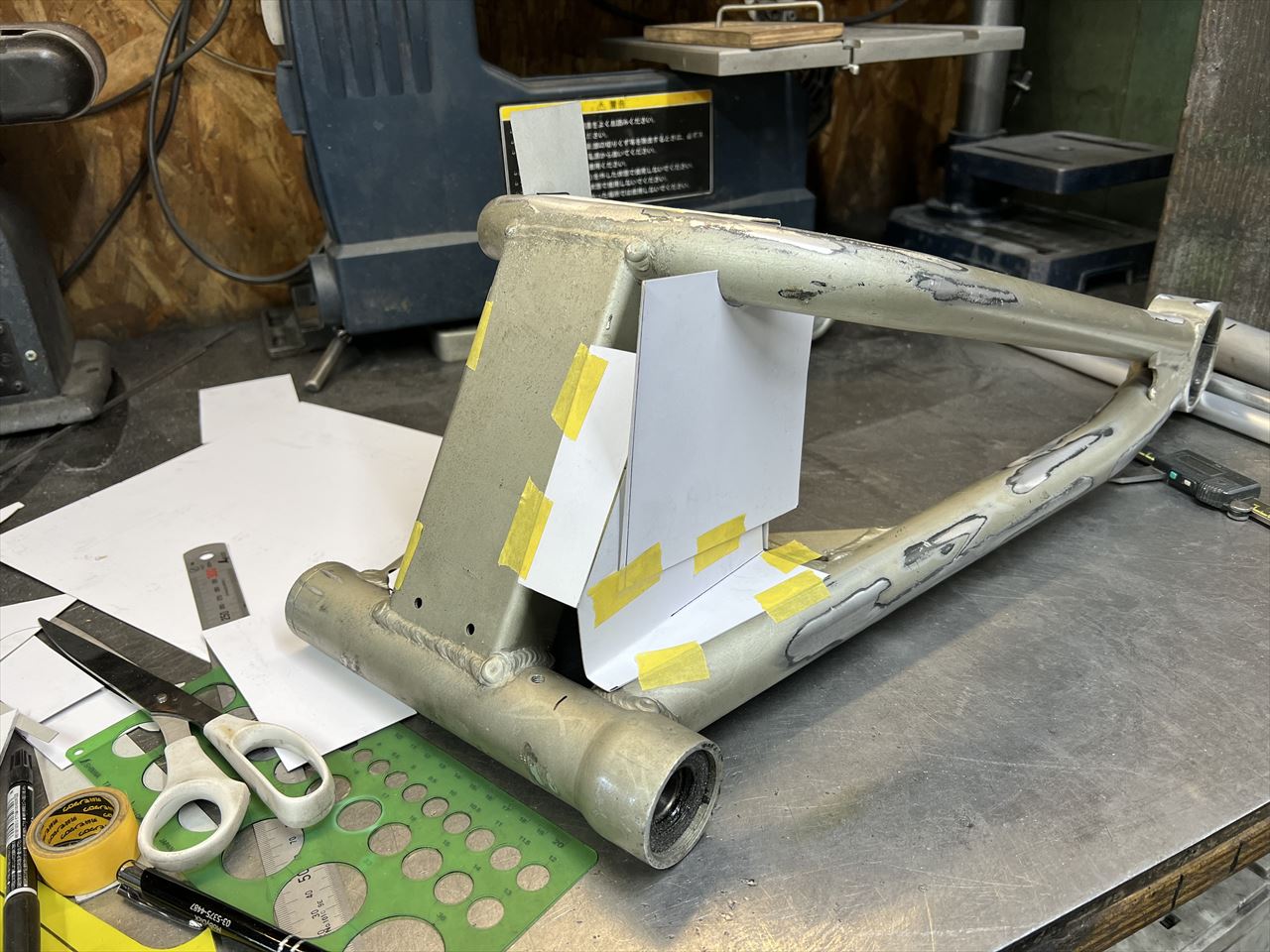

今回は新たにキャッチタンクを追加します。実際のS1スイングアームとはパイプワークがかなり異なるのでそっくりにとはいきませんが、全体の雰囲気と実用性は重要です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2022/02/IMG_0412_R.jpg?resize=525%2C394&ssl=1)

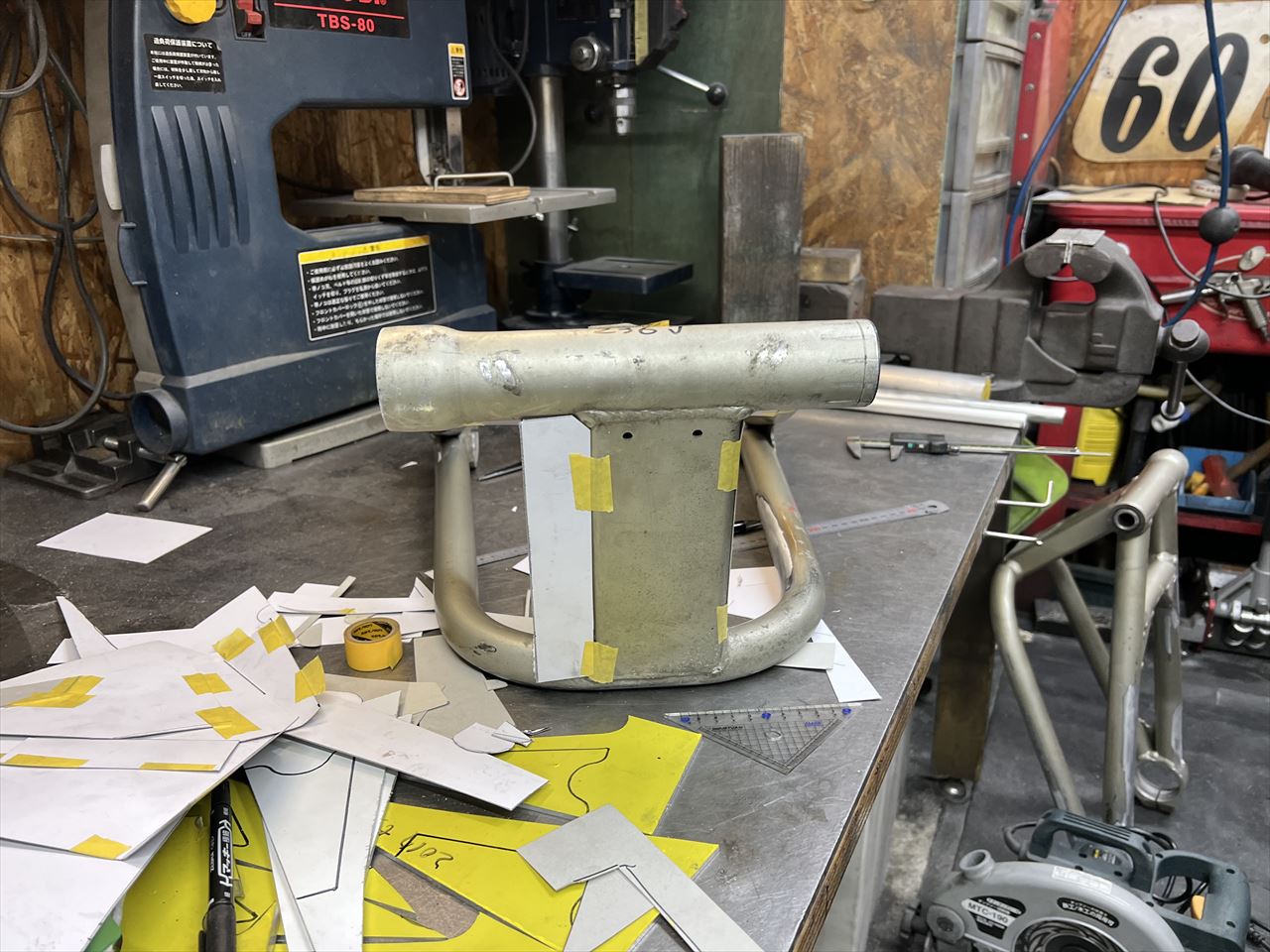

あれこれ形状を微調整しながら形状を検討します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2022/02/IMG_0419_R.jpg?resize=525%2C394&ssl=1)

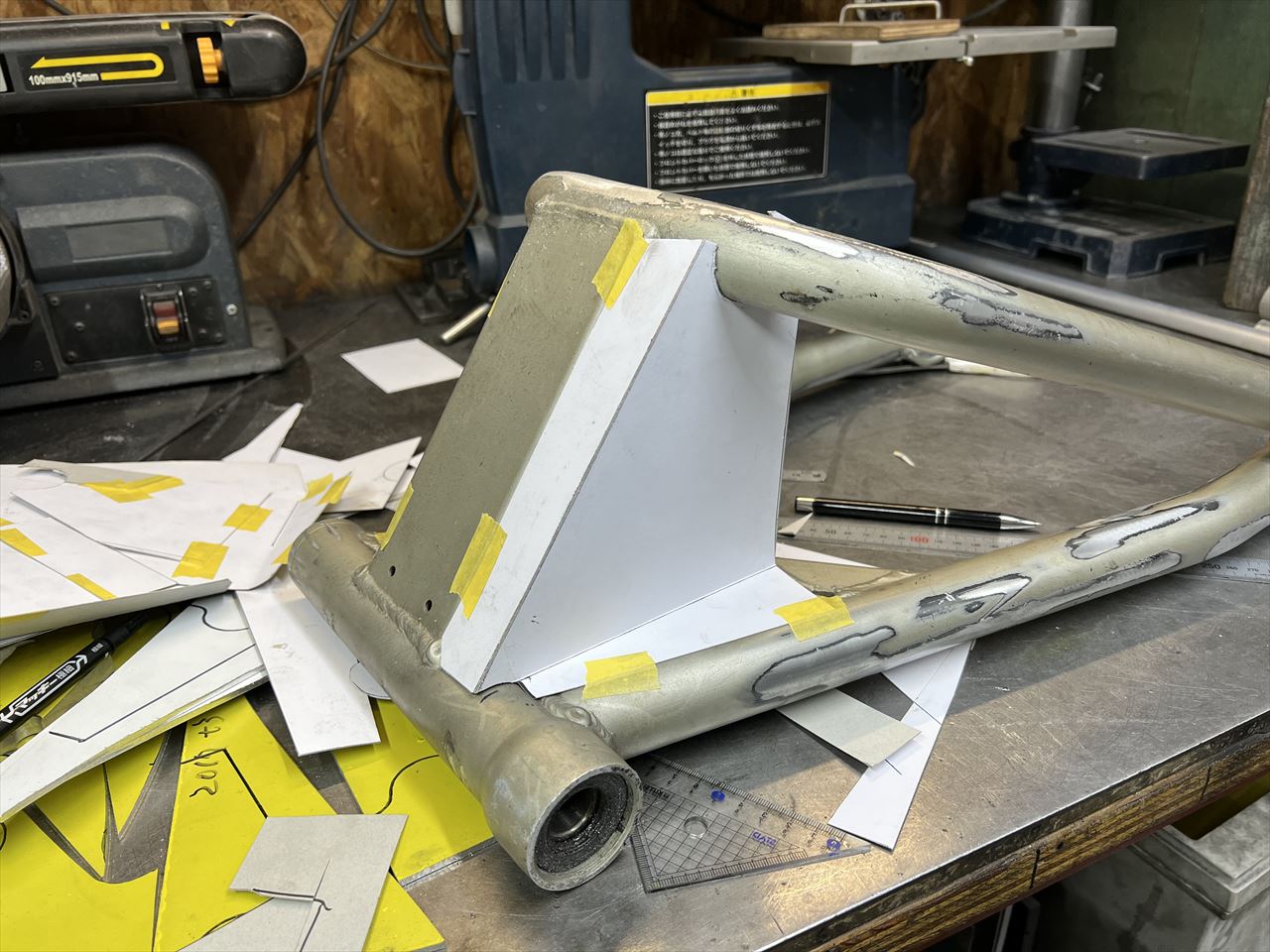

ようやくこんな形にたどり着きました。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2022/02/IMG_0415_R.jpg?resize=525%2C394&ssl=1)

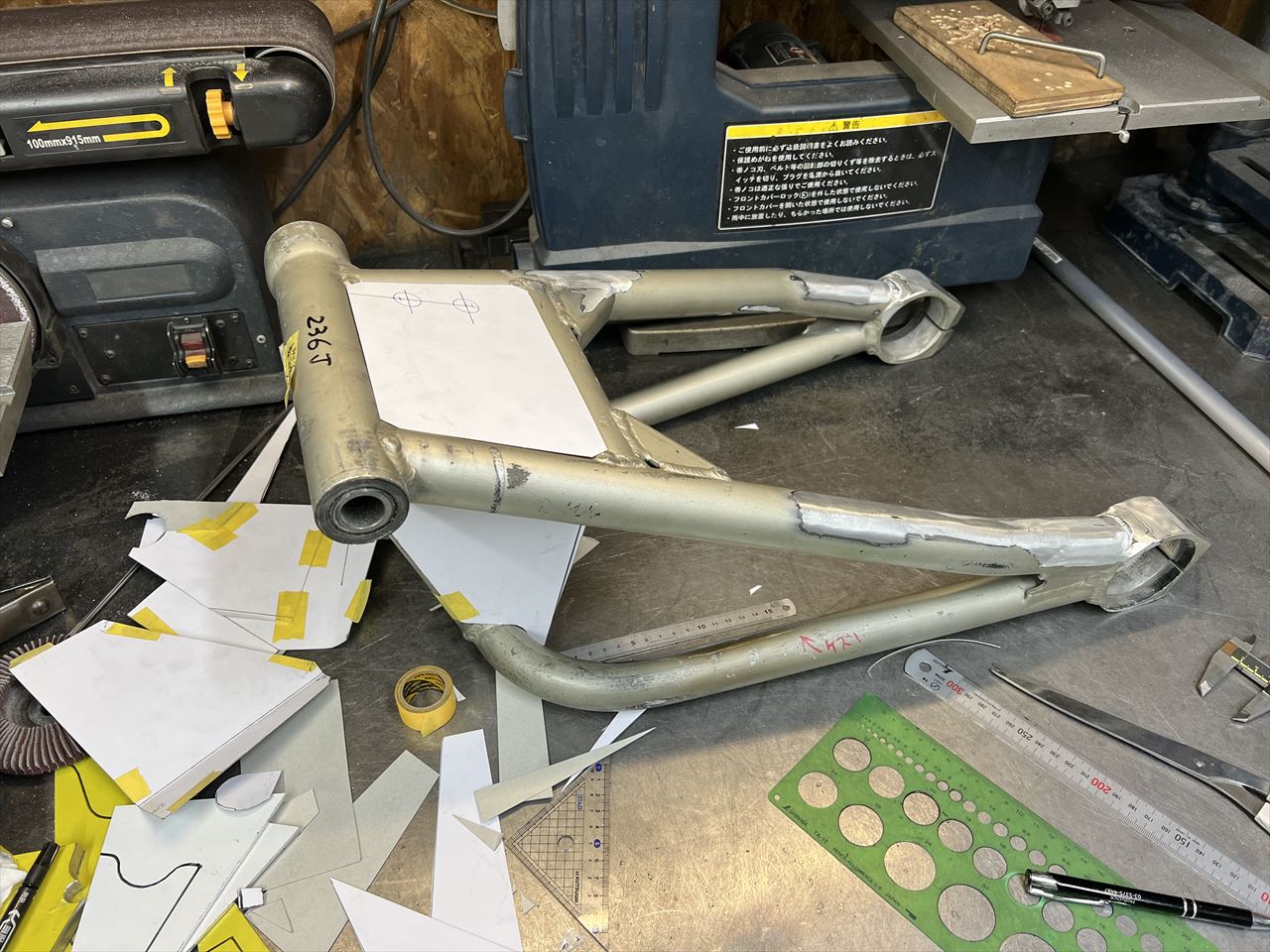

ホースニップルはS1と同じ位置に。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2022/02/IMG_0423_R.jpg?resize=525%2C394&ssl=1)

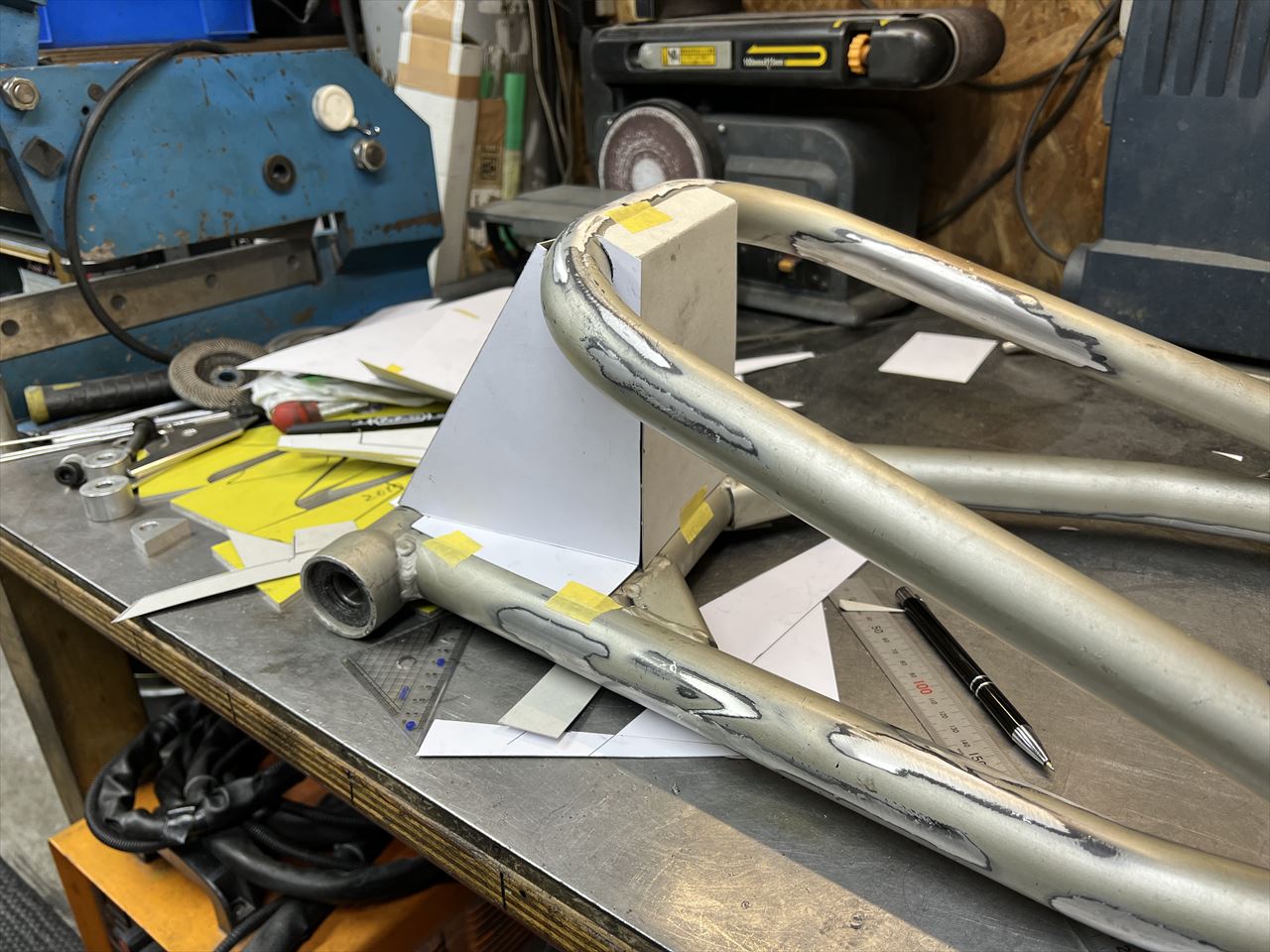

底面にはドレンも設けます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2022/02/IMG_0417_R.jpg?resize=525%2C394&ssl=1)
