トリップメーターはヘッドライト上のスペースに収めることにしました。ディスプレイ時やサーキット走行では外し、レーサーライクなコックピット周りに仕立てるためです。
ブラケットの形状を厚紙でいろいろ作って決めていきます。

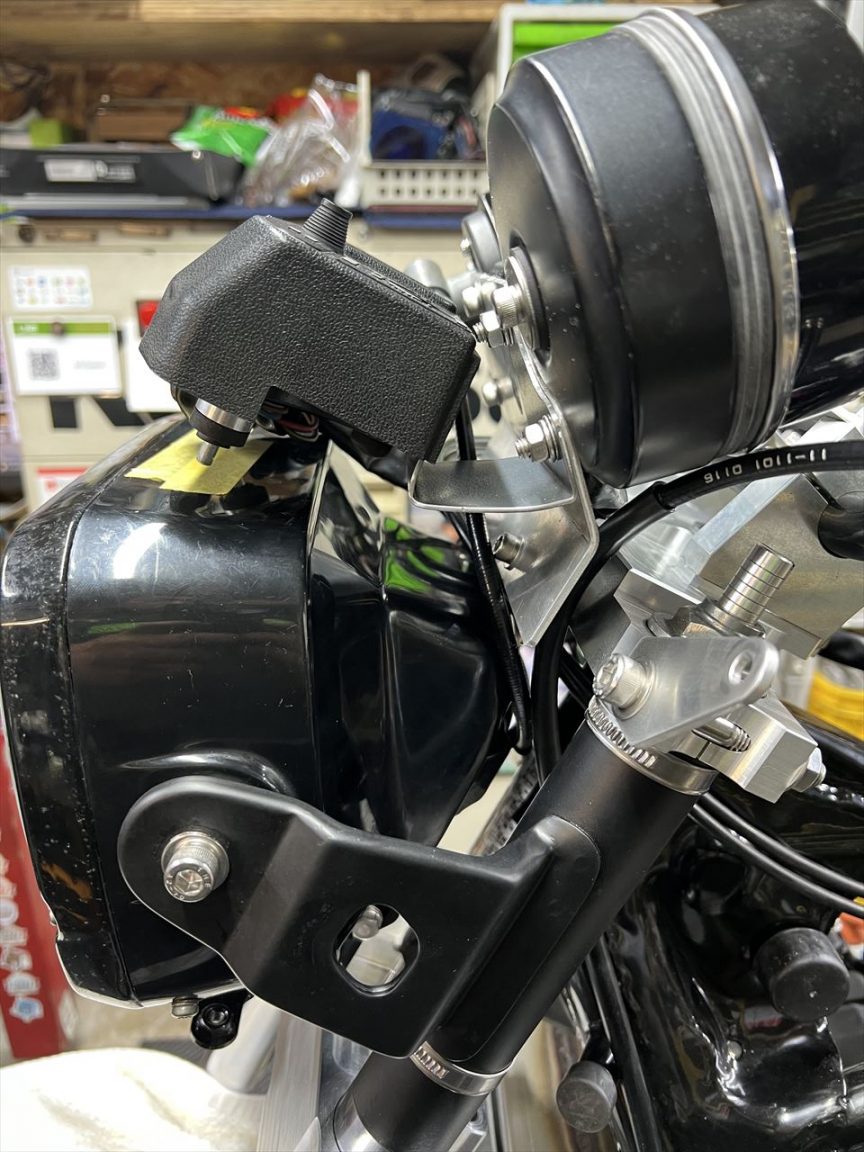

形が決まったブラケットを鉄板で製作し、取り付け確認します。
これで車検も問題無いでしょう。
続いてテール周りの一体化です。
ステムとタンクの干渉を避けるため、タンクを3ミリ後ろにずらしました。もともと付けてあったズースファスナーは、位置が合わなくなったのでテールカウルごと交換してやり直します。

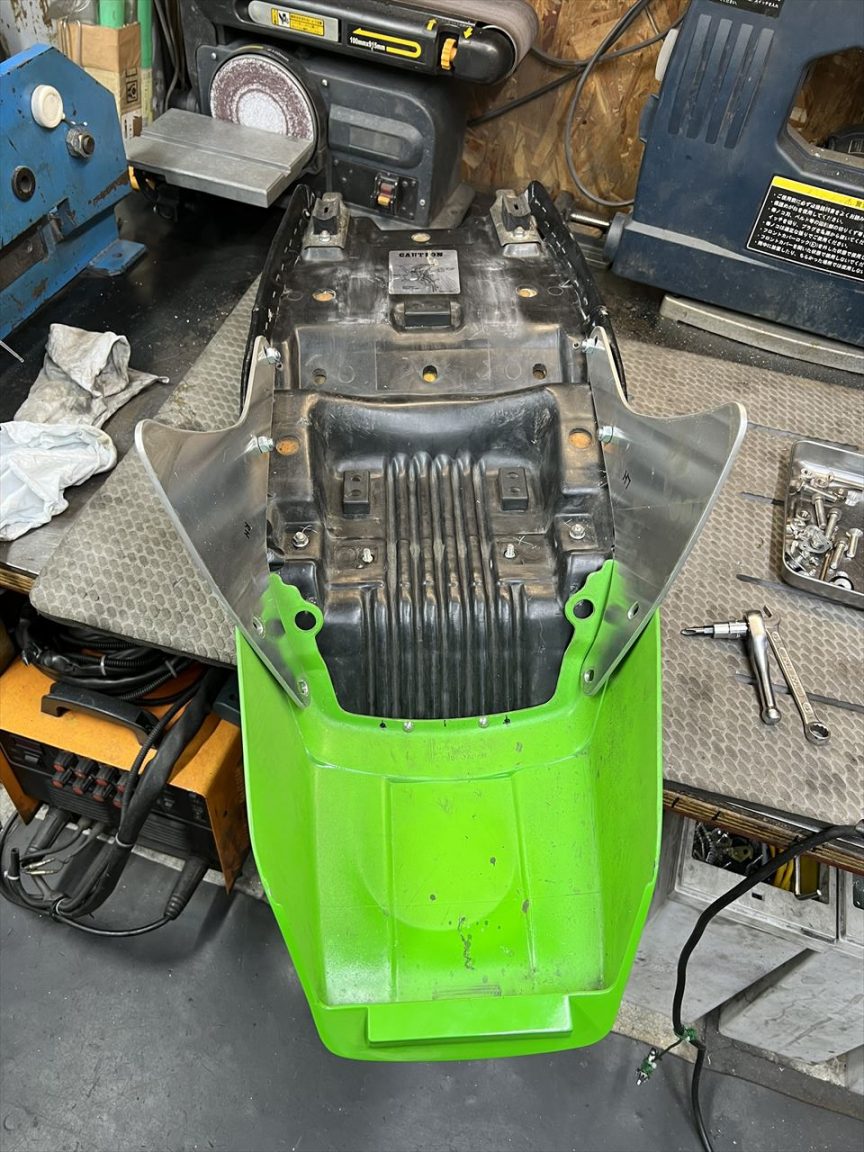

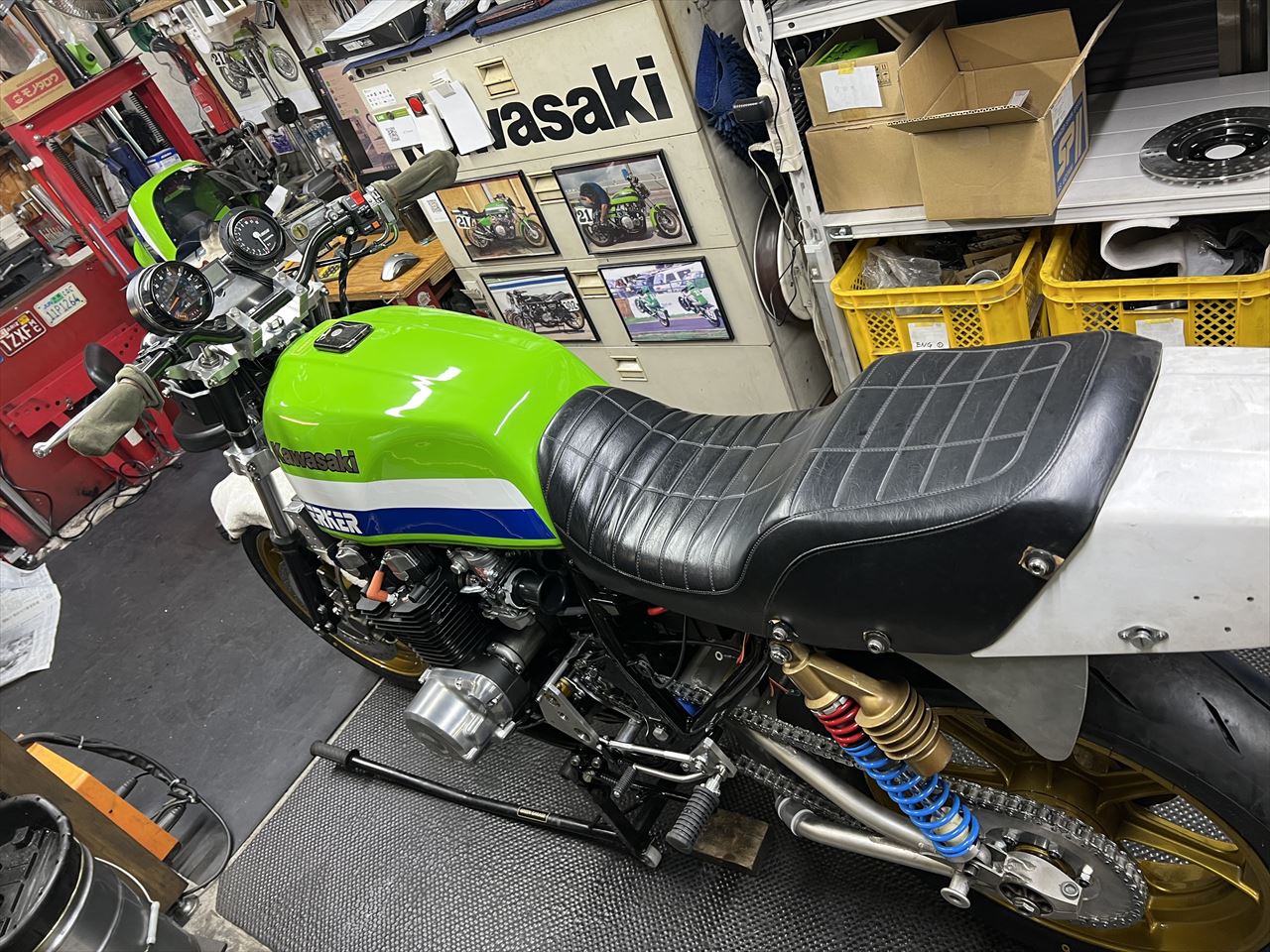

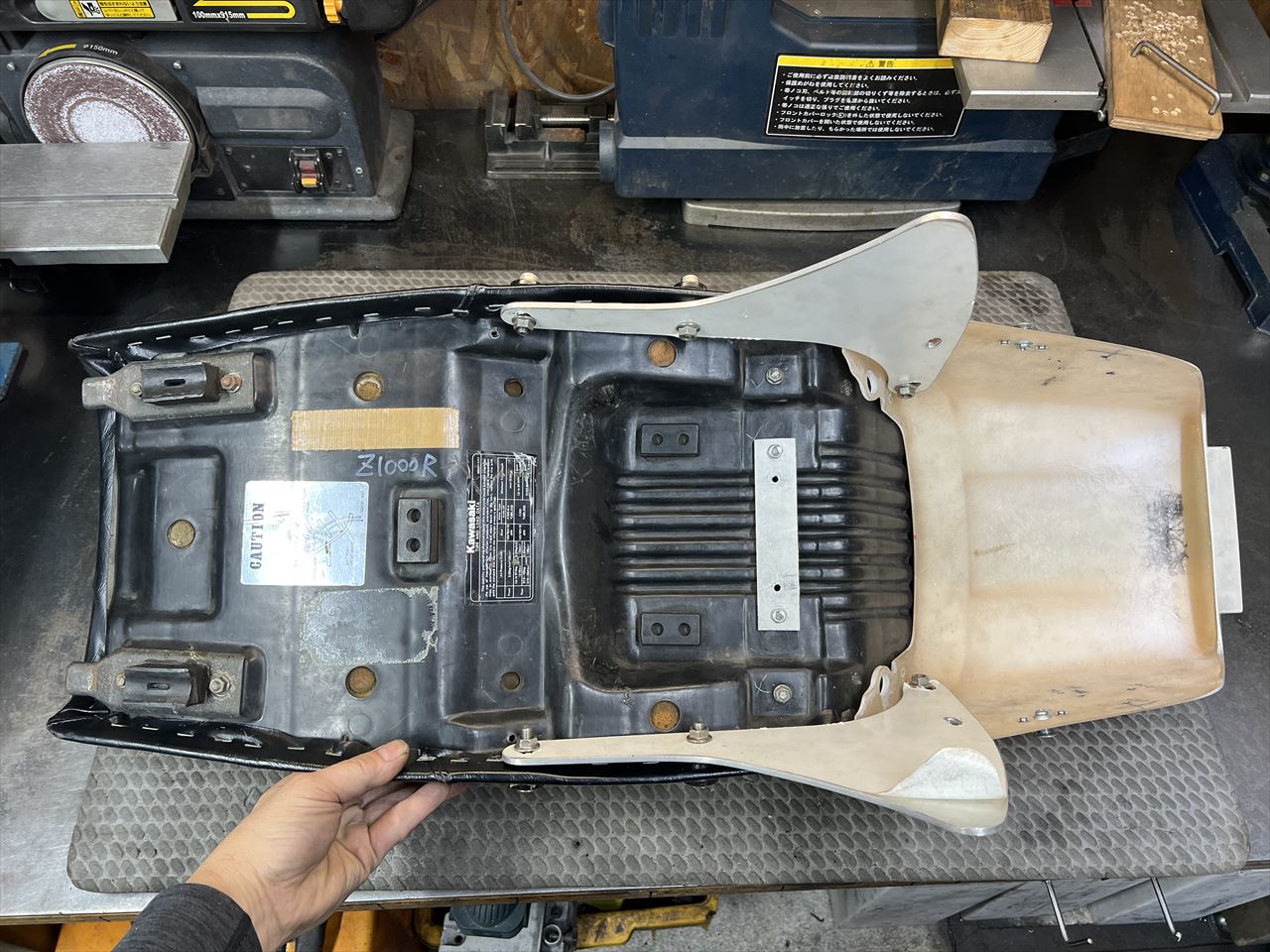

現状のシート裏はこんな感じ。
テールカウルを別の未加工品に置き換えます。

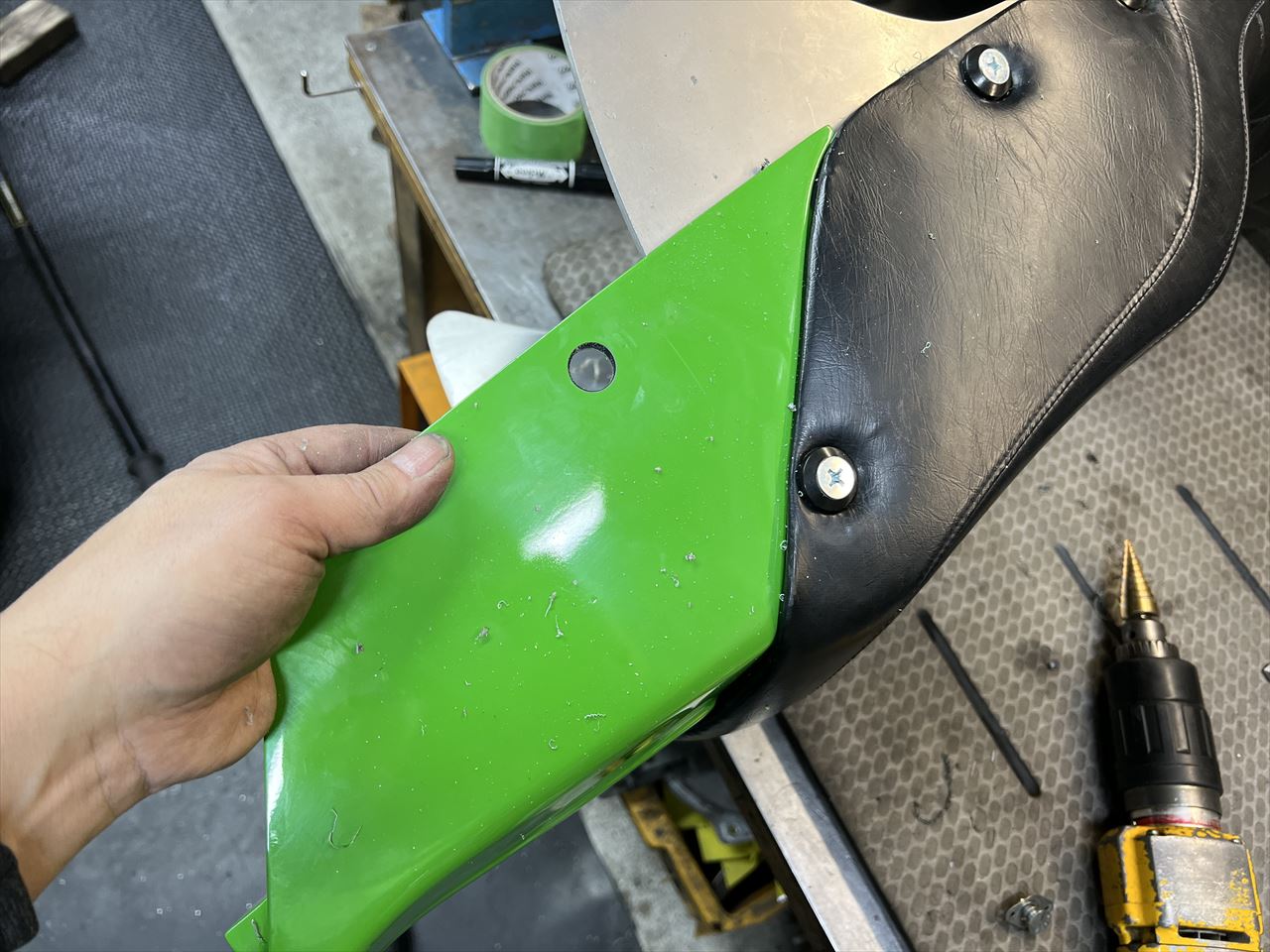

サイドの穴位置を決めて穴開けします。

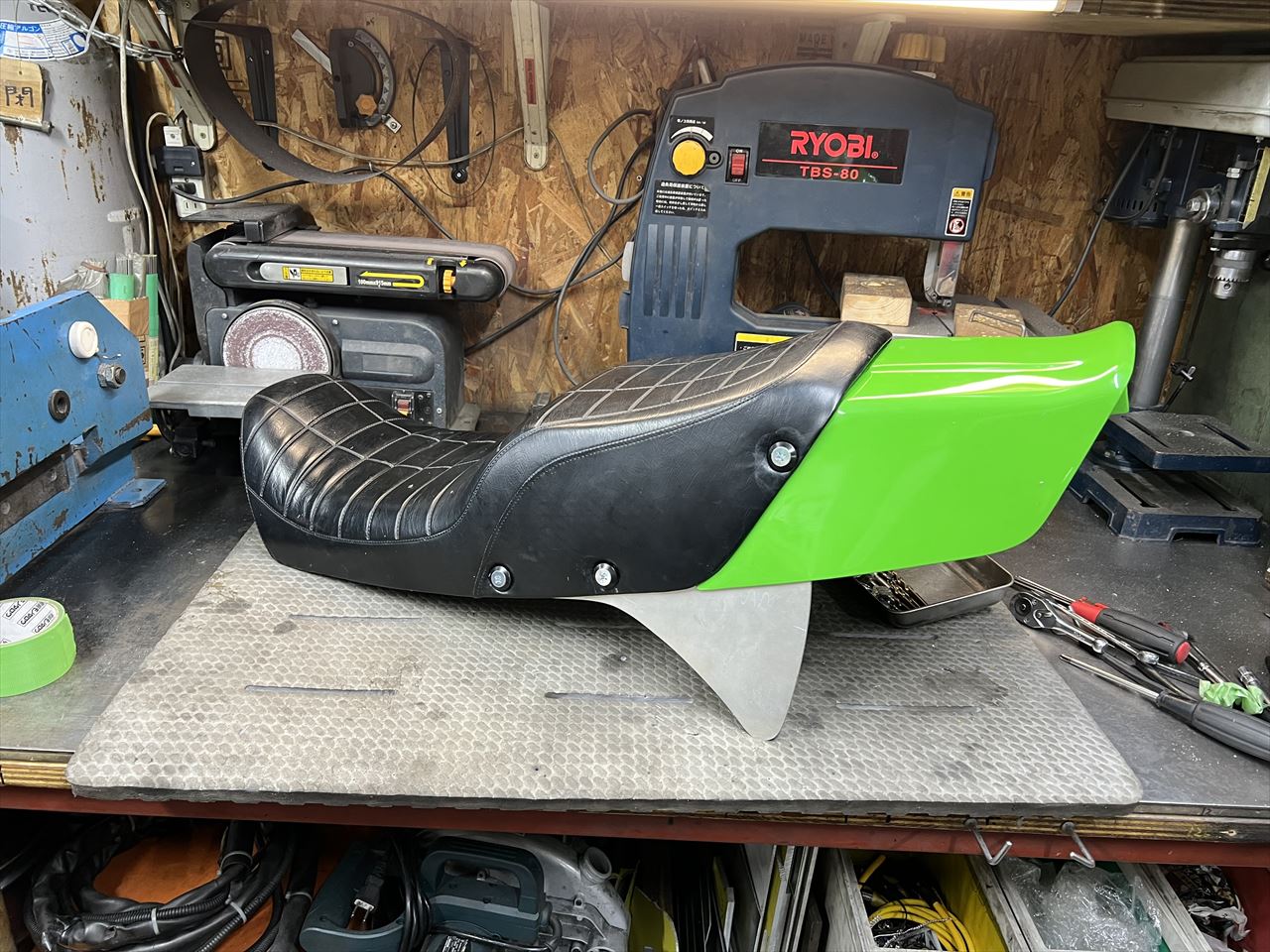

フジツボもS1タイプに修正して、テールとシートが一体化されました。
車体に付けてズースファスナーを付け直します。
ファスナー用の穴を開けます。

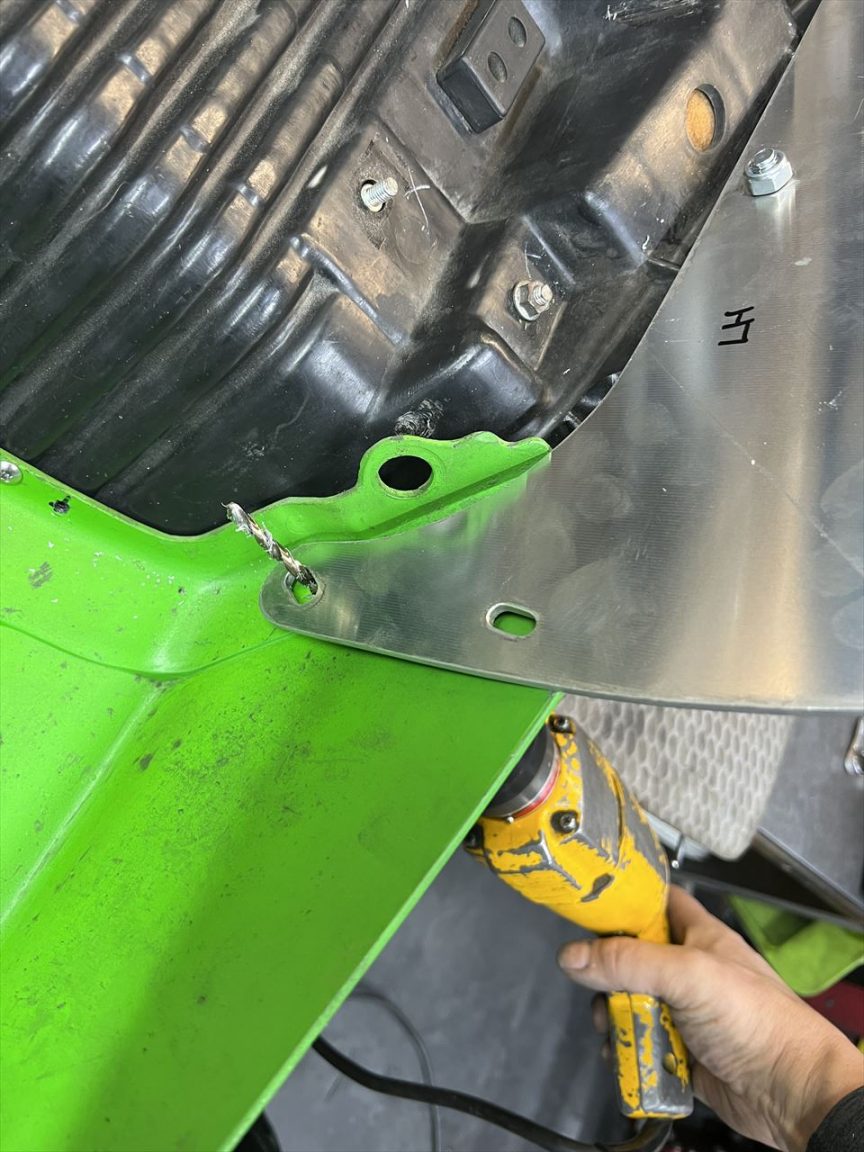

ファスナーで仮止めし、リベット穴を開けます。

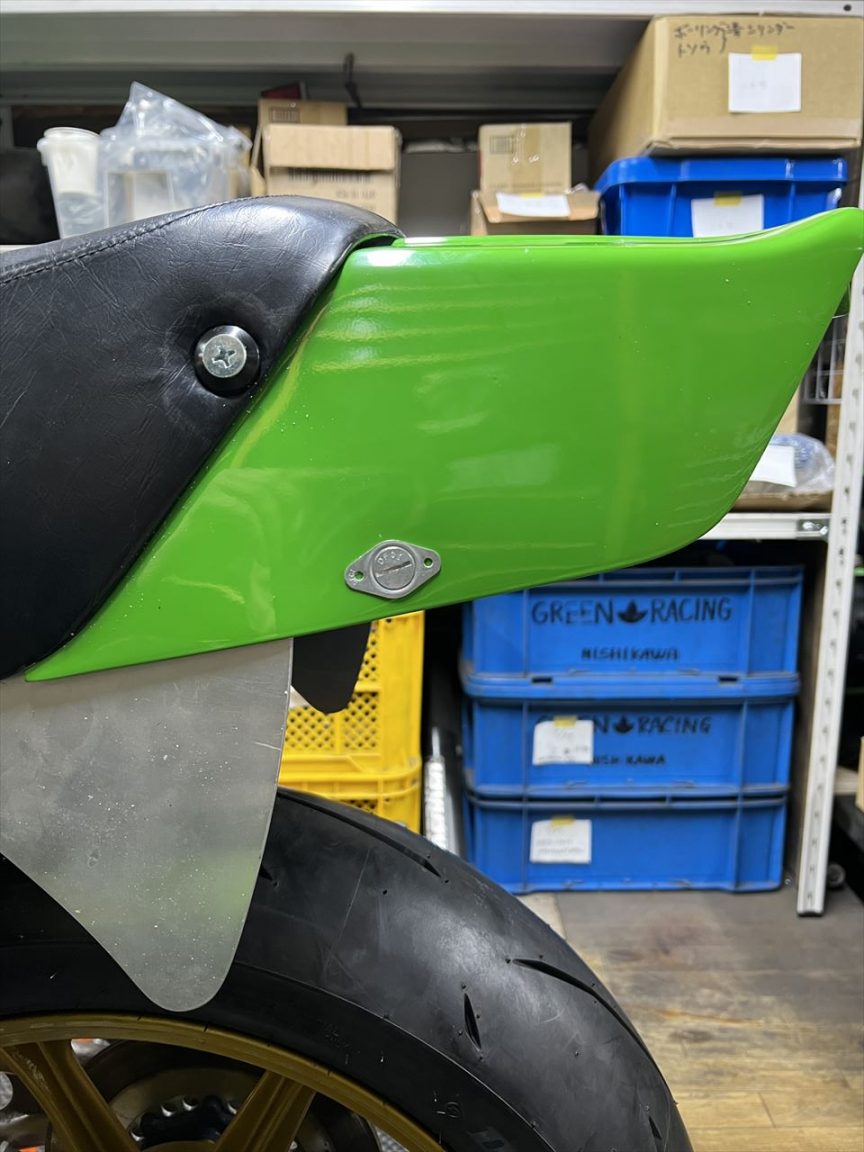

リベット止めし、テールカウルの交換ができました。このテールカウルもあくまで暫定です。本命の外装一式は現在塗装中なので、塗装が完成したら再度交換する予定です。

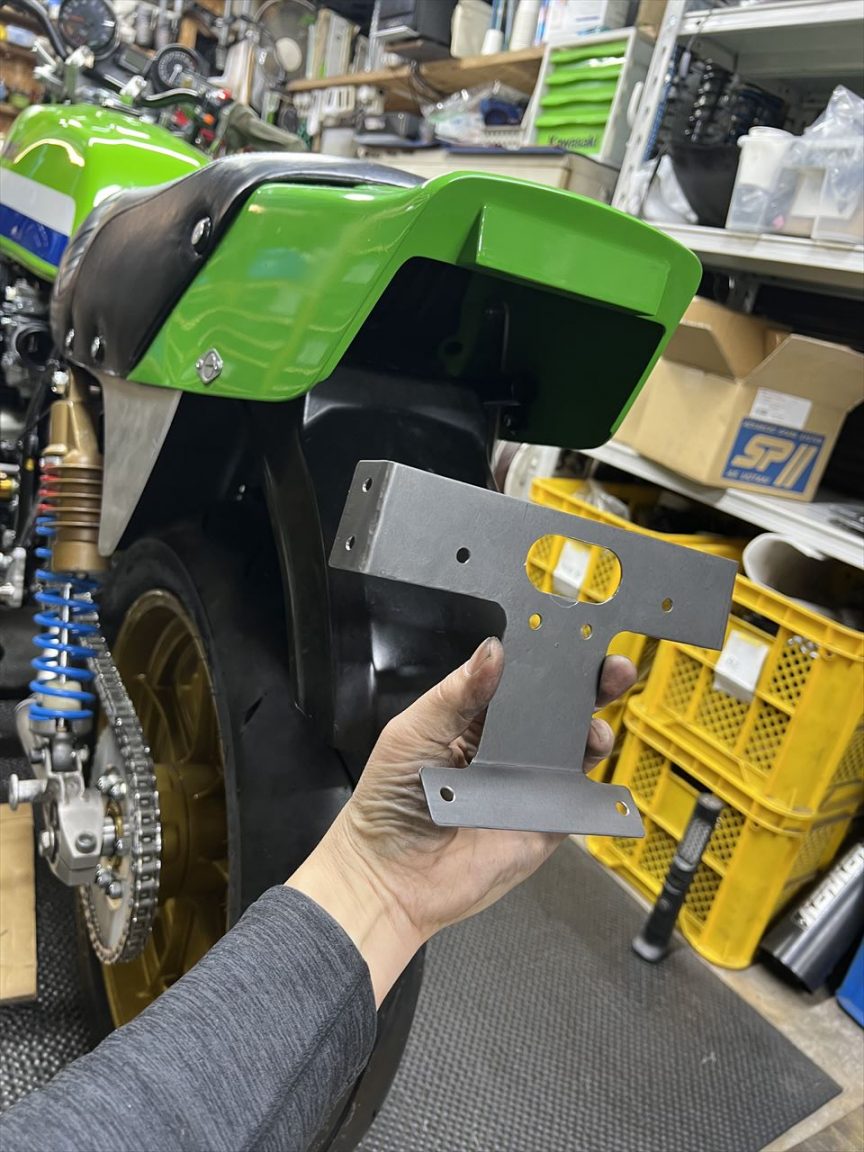

テールランプブラケットを取り付けます。

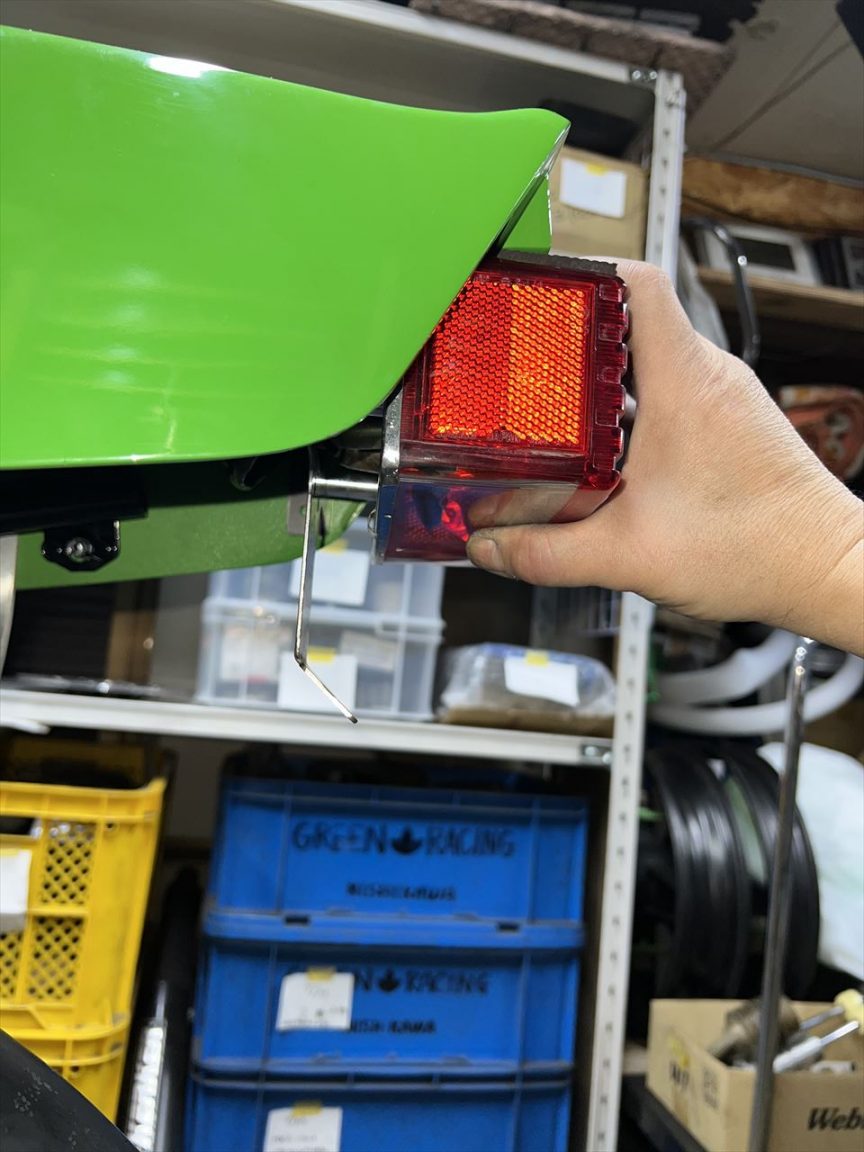

現車合わせで位置決めして穴開けします。

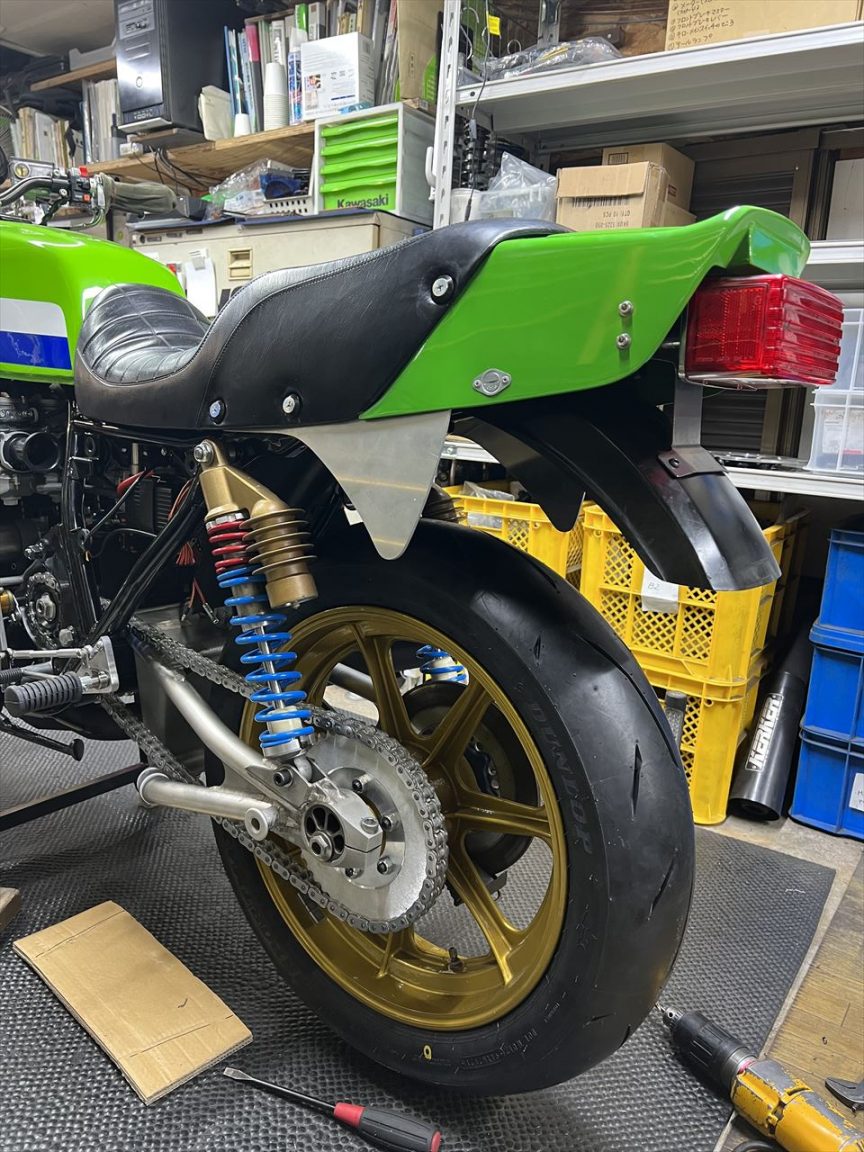

ブラケットが付きました。これでテール周りの一体化は完成です。
トリップメーターブラケットの塗装が完成したので取り付けます。

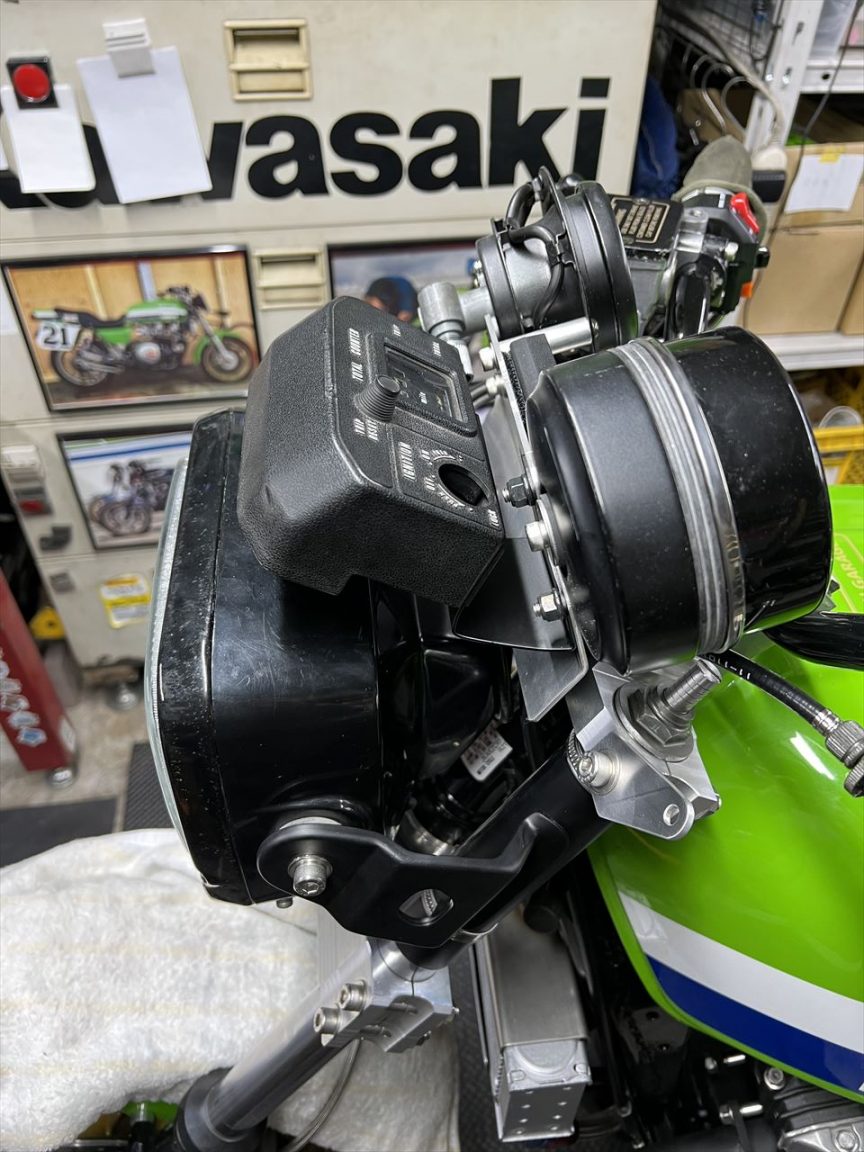

横から見るとこんな感じ。ライダーからはブラケットが見えない形状です。

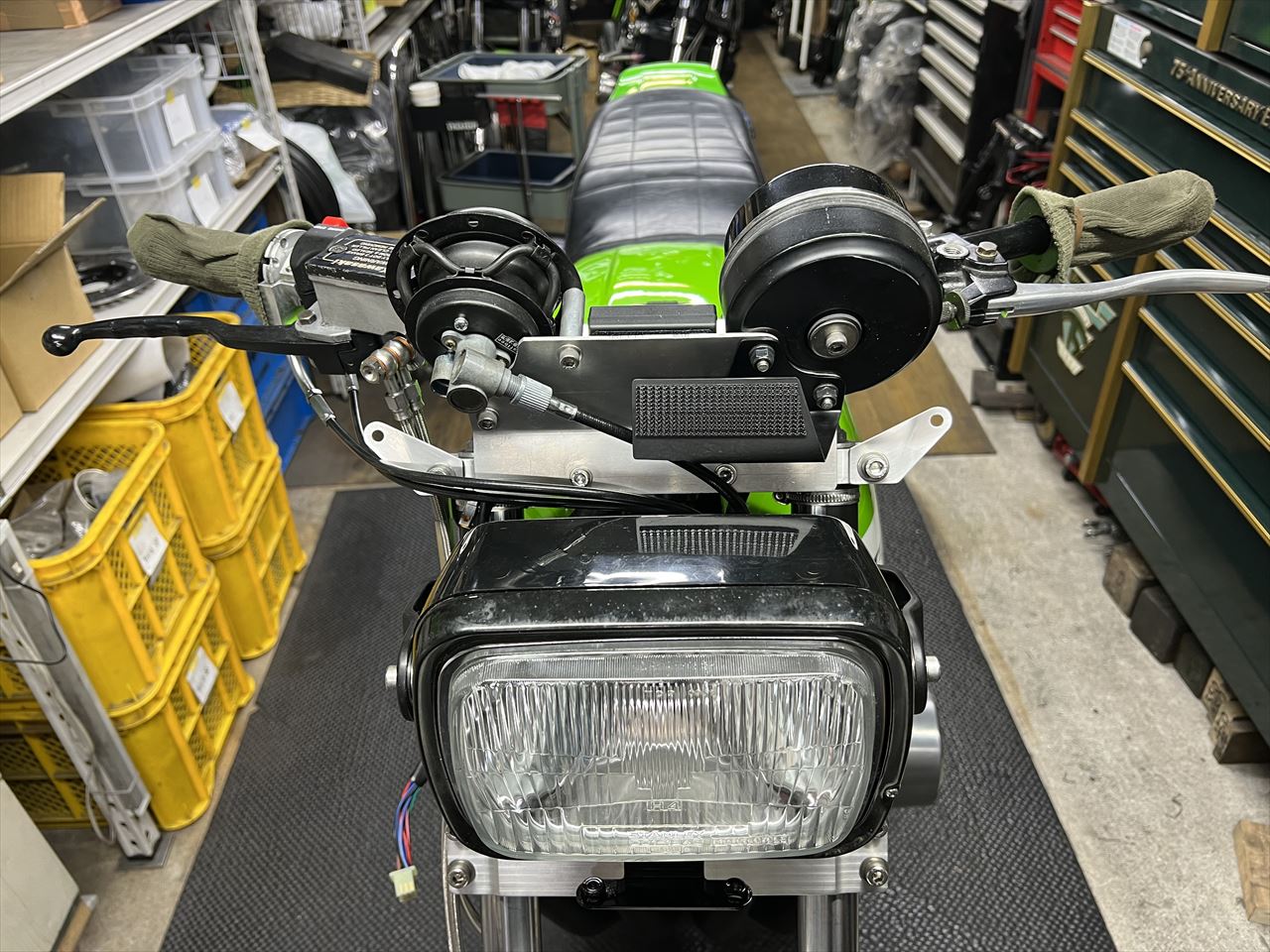

トリップメーターはデュアルロックファスナーで取り付けるので、脱着も簡単です。

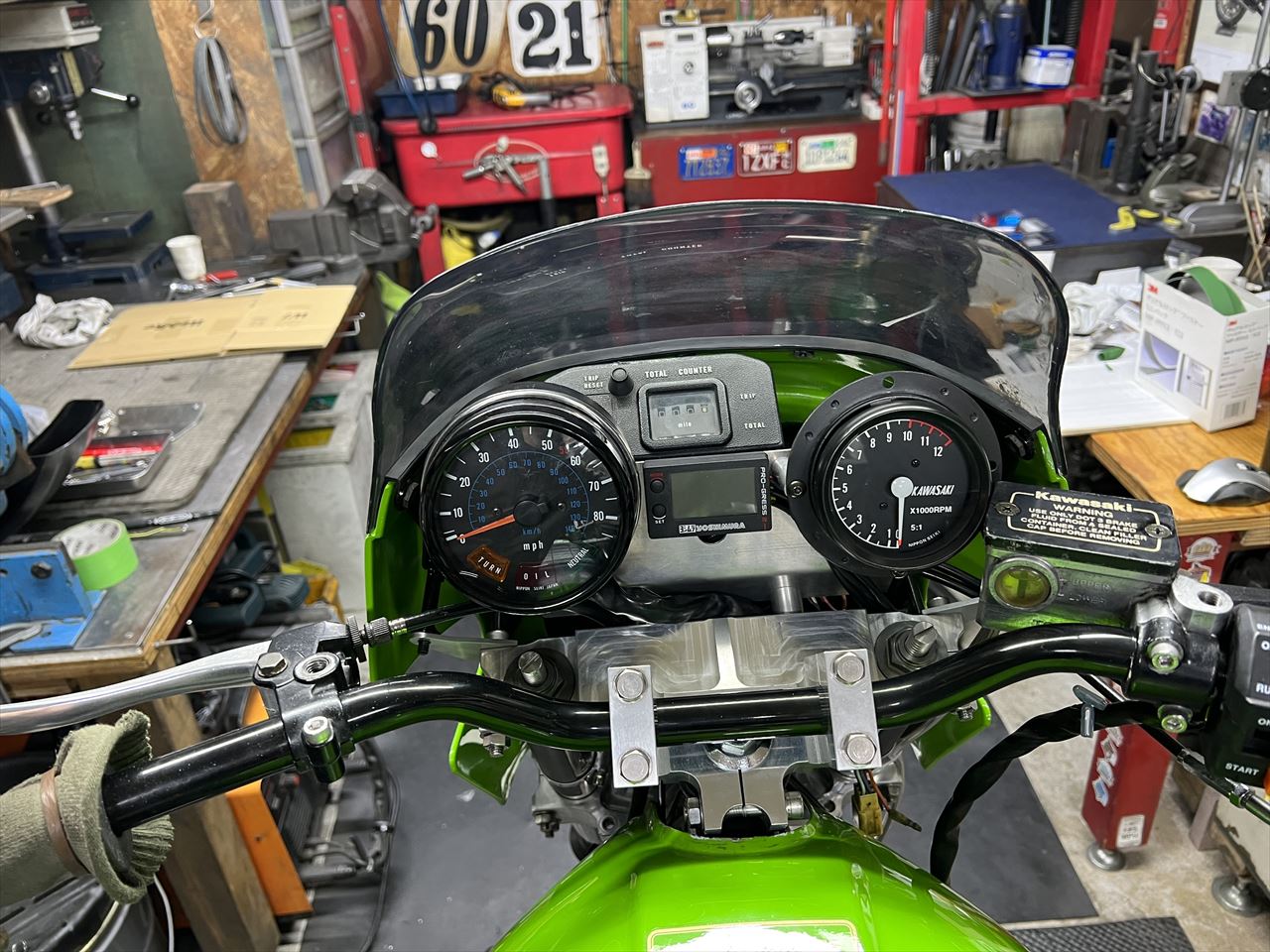

メーターを取り付けます。
カウルを仮組します。削り出しのトップブリッジが見えて迫力満点ですね。
残りの作業は電装関係です。
