バンドソーで切り出したシートブラケット4枚を重ねて揃え、外周を一度に仕上げます。
仕上げ後はこちら。

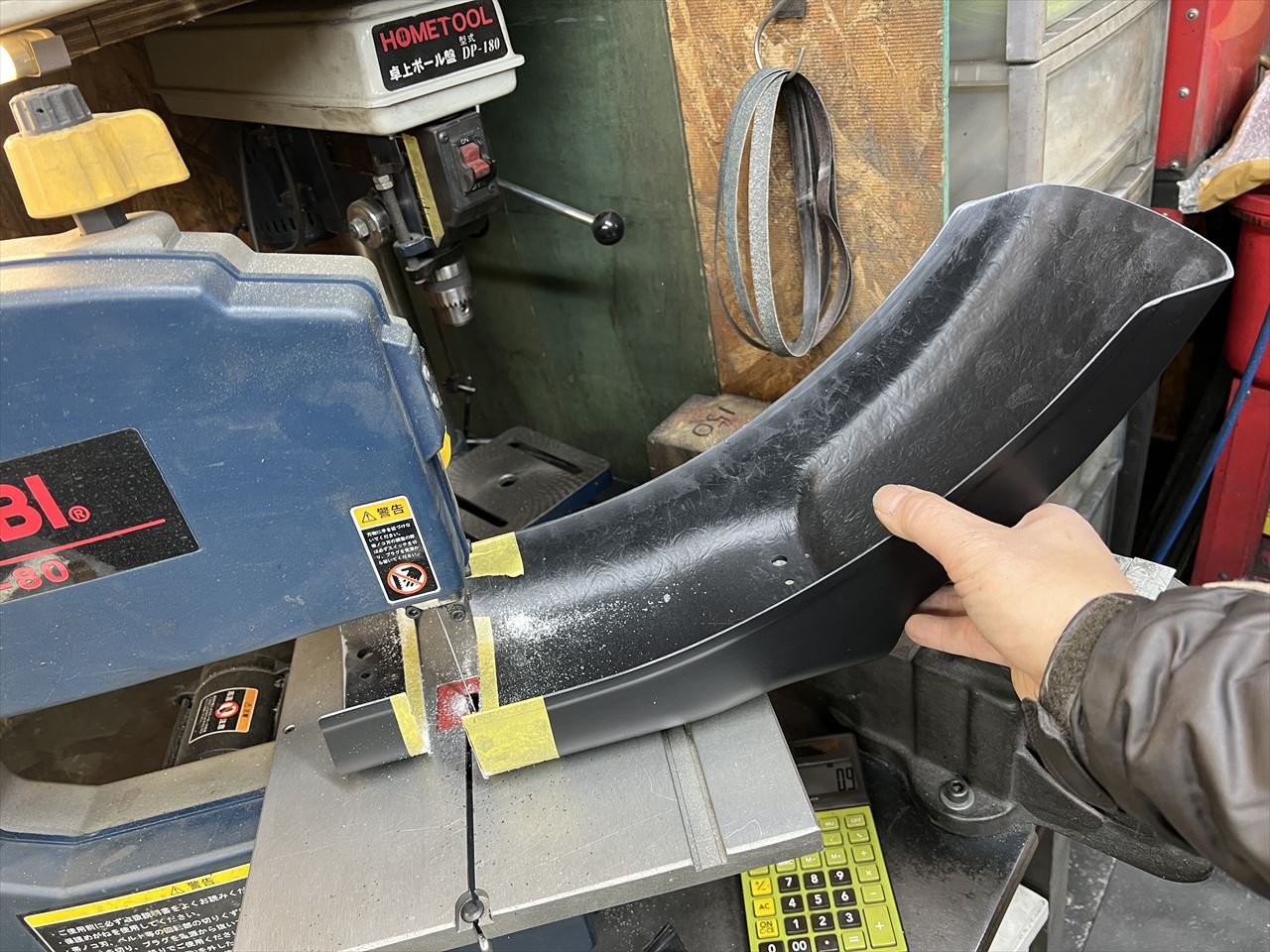

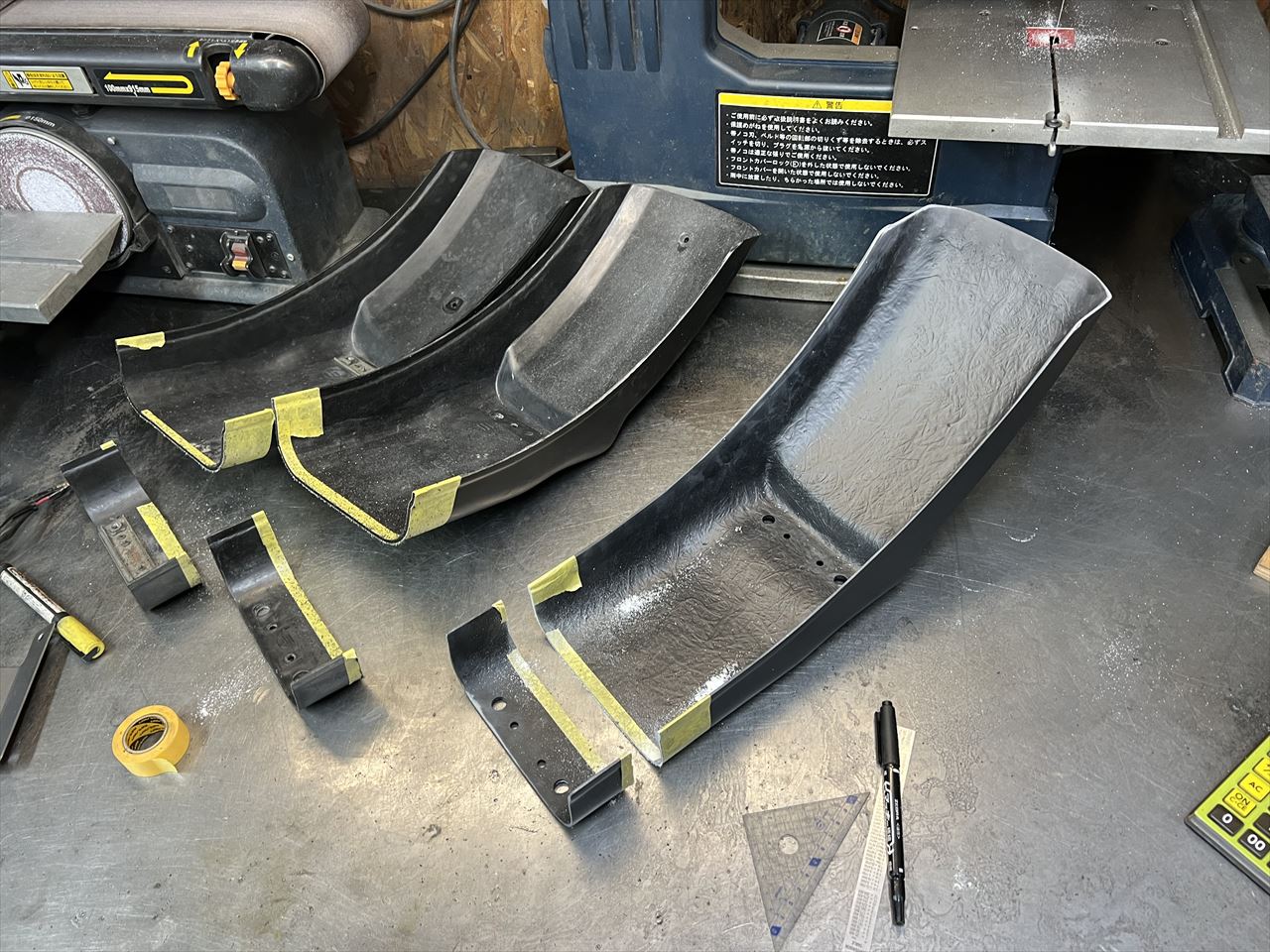

リヤフェンダーもシートに固定するのですが、不要なので前側5センチほど切り取ります。

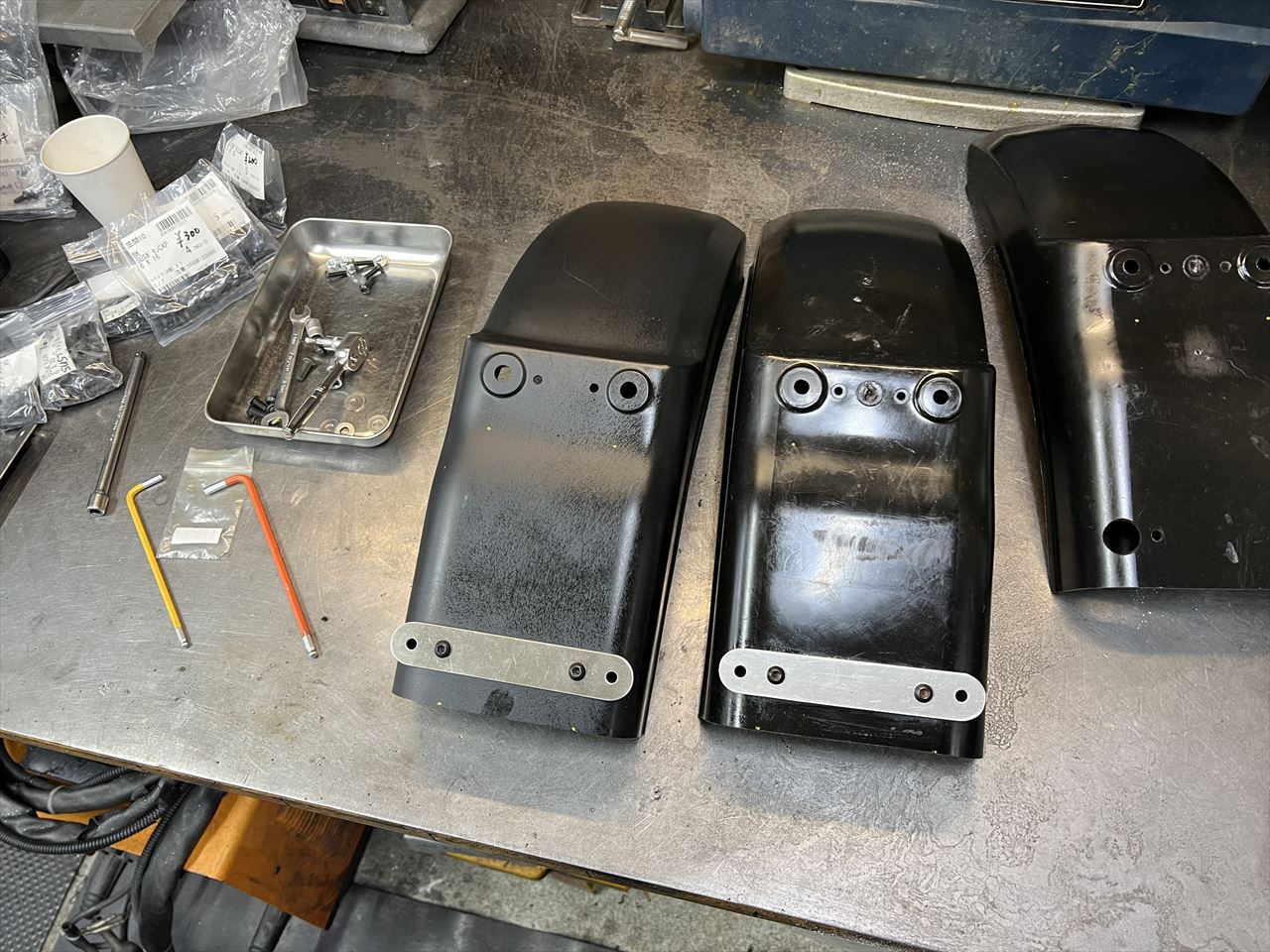

手前は純正同型のFRP製、後ろ2つは純正です。
シート裏固定用のステーを取り付けます。この付け方もS1と同じです。

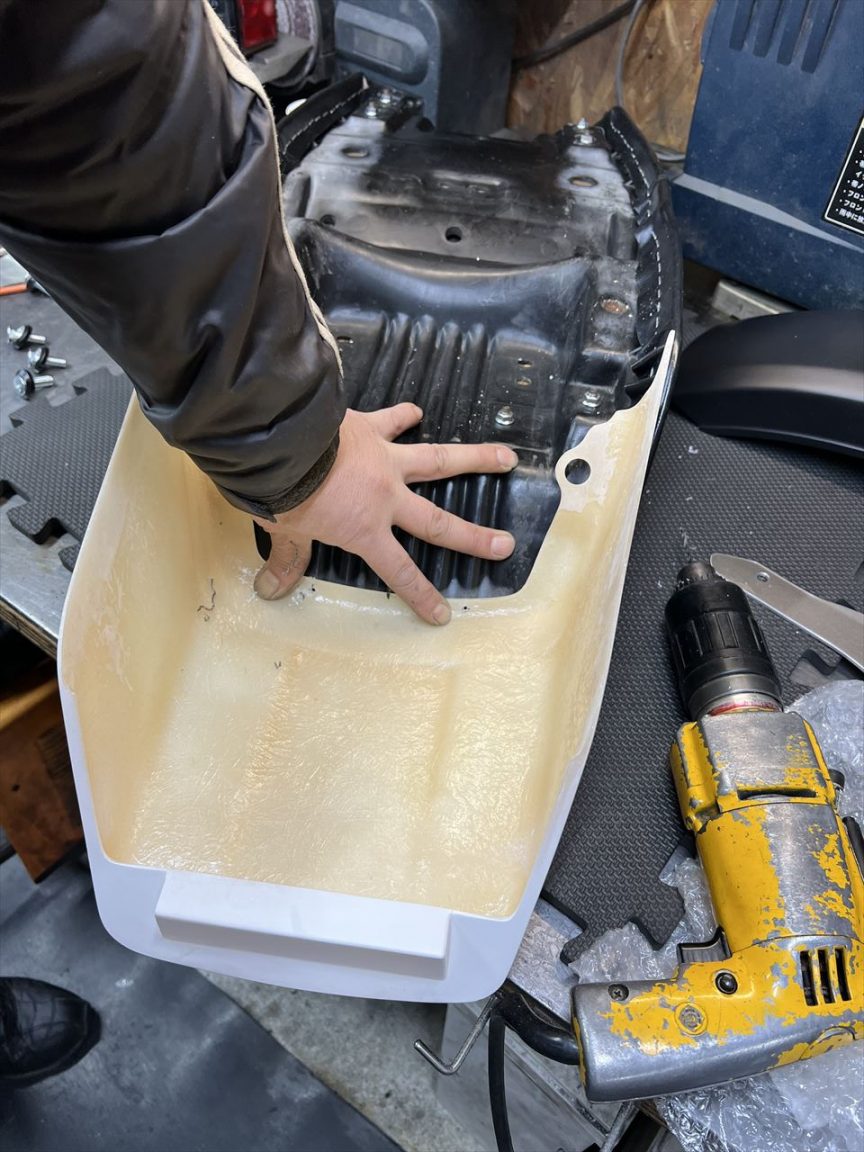

テールカウルはシートにビスも使って固定します。

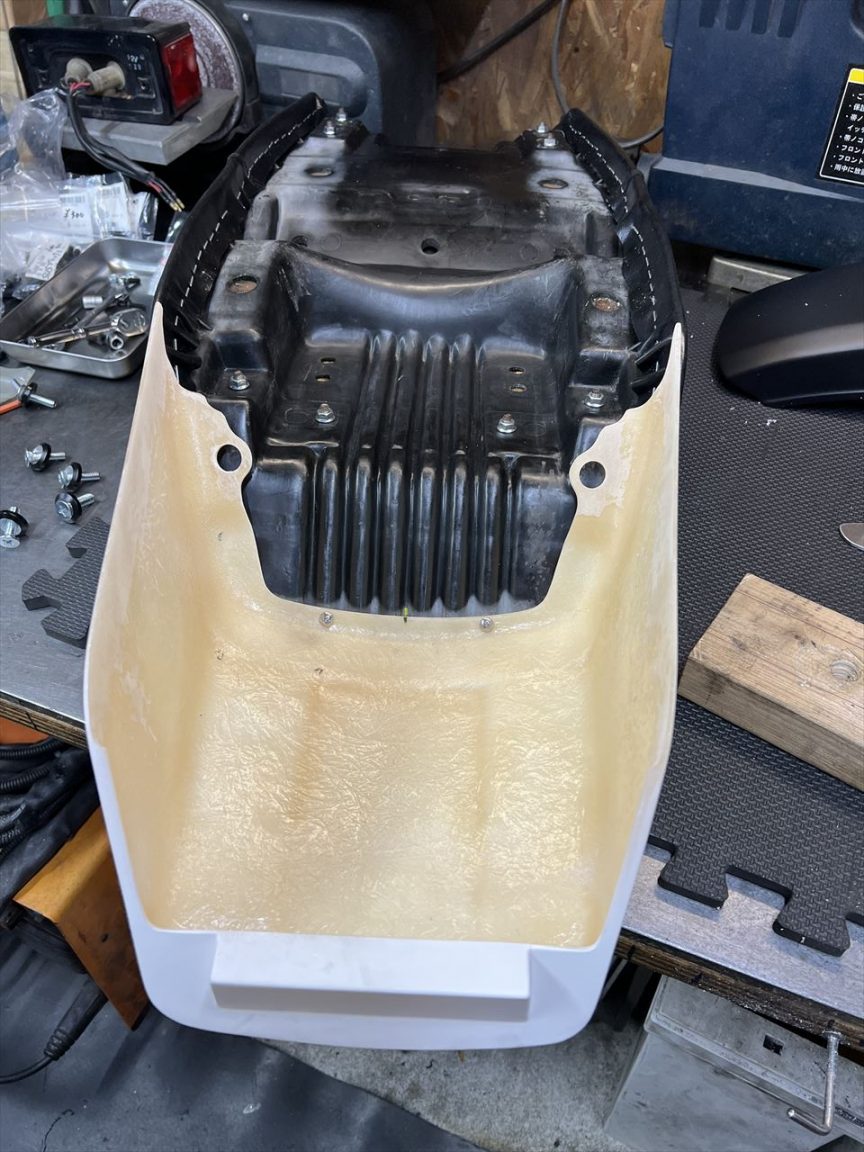

テールカウルの上側とシートをビス止めし、密着度を高めます。

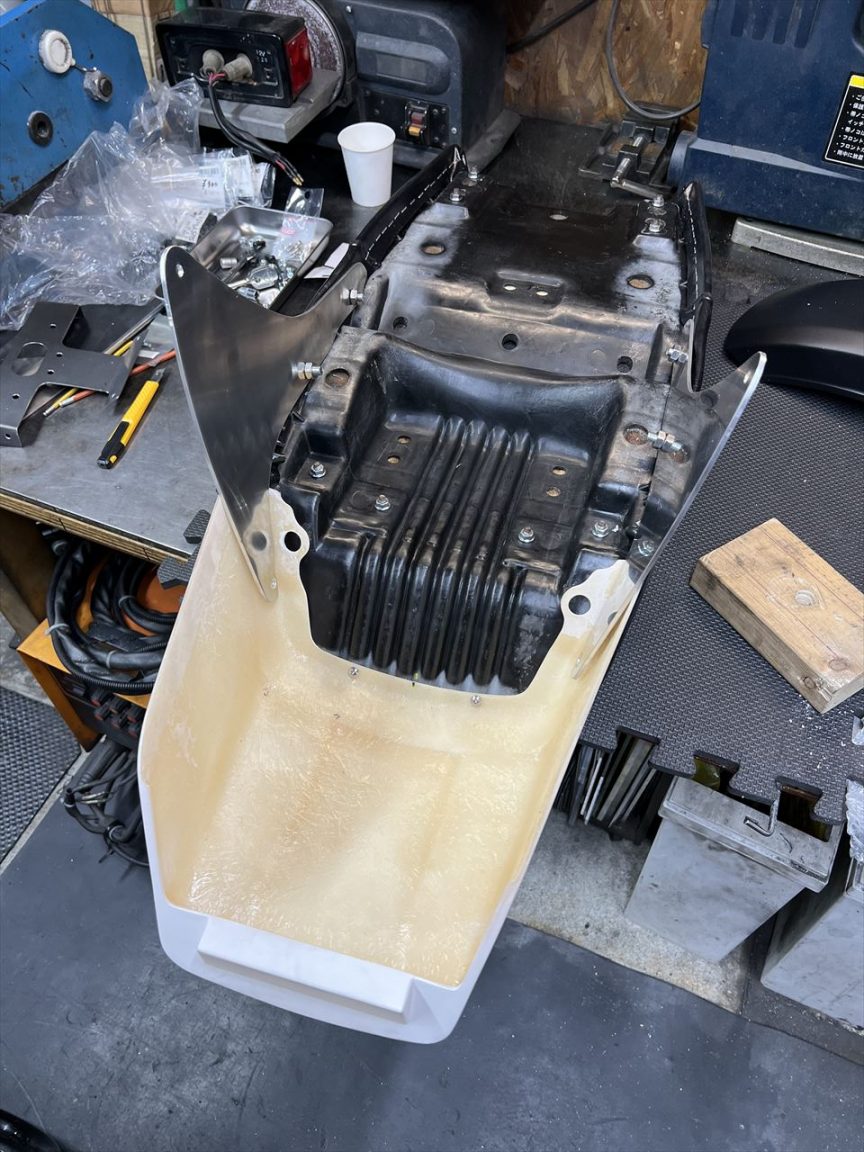

先ほどのシートブラケットを取り付けます。後端はテールカウルをサンドイッチする状態。

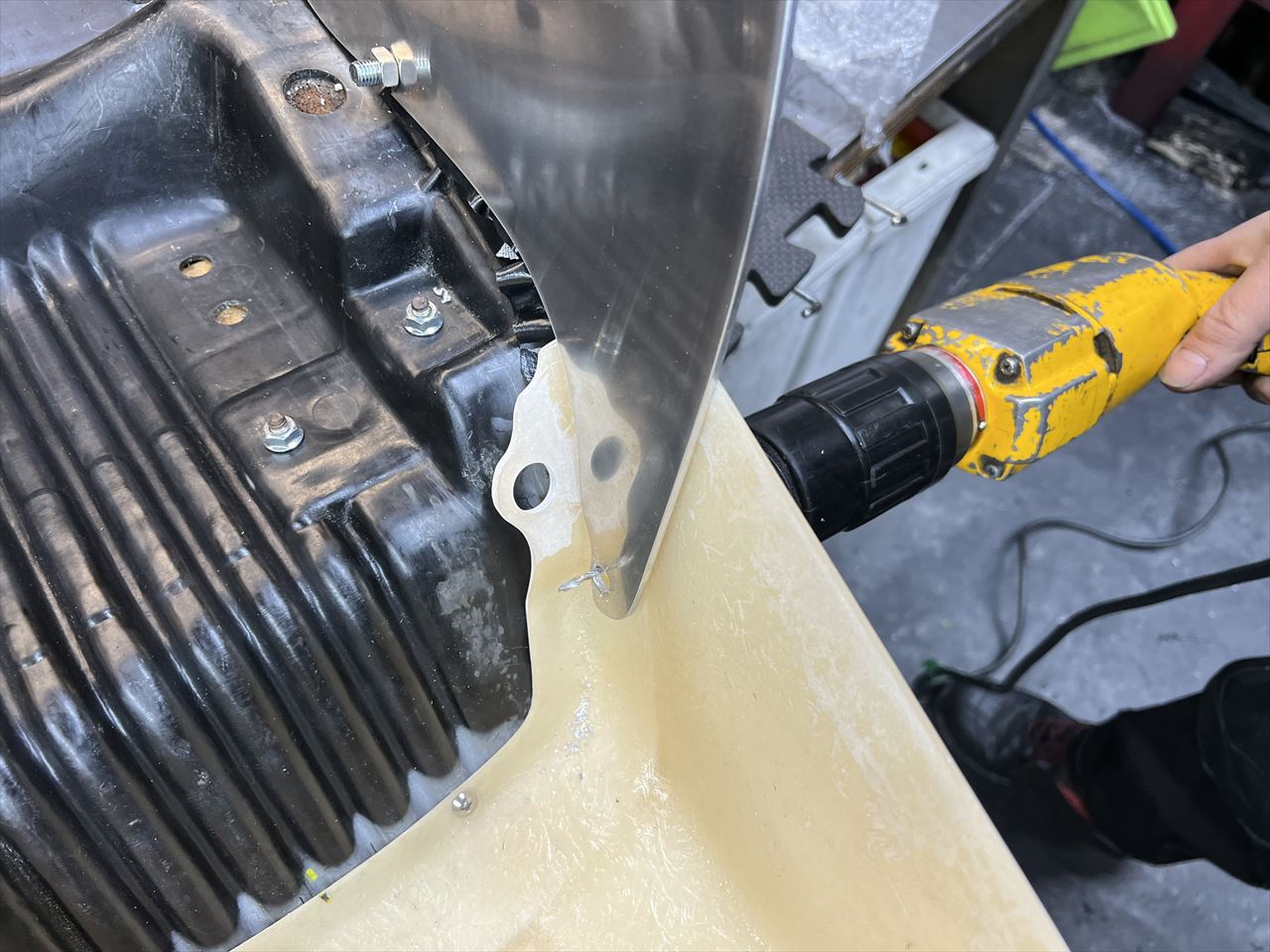

現物合わせでテールカウル側面に穴を開けます。

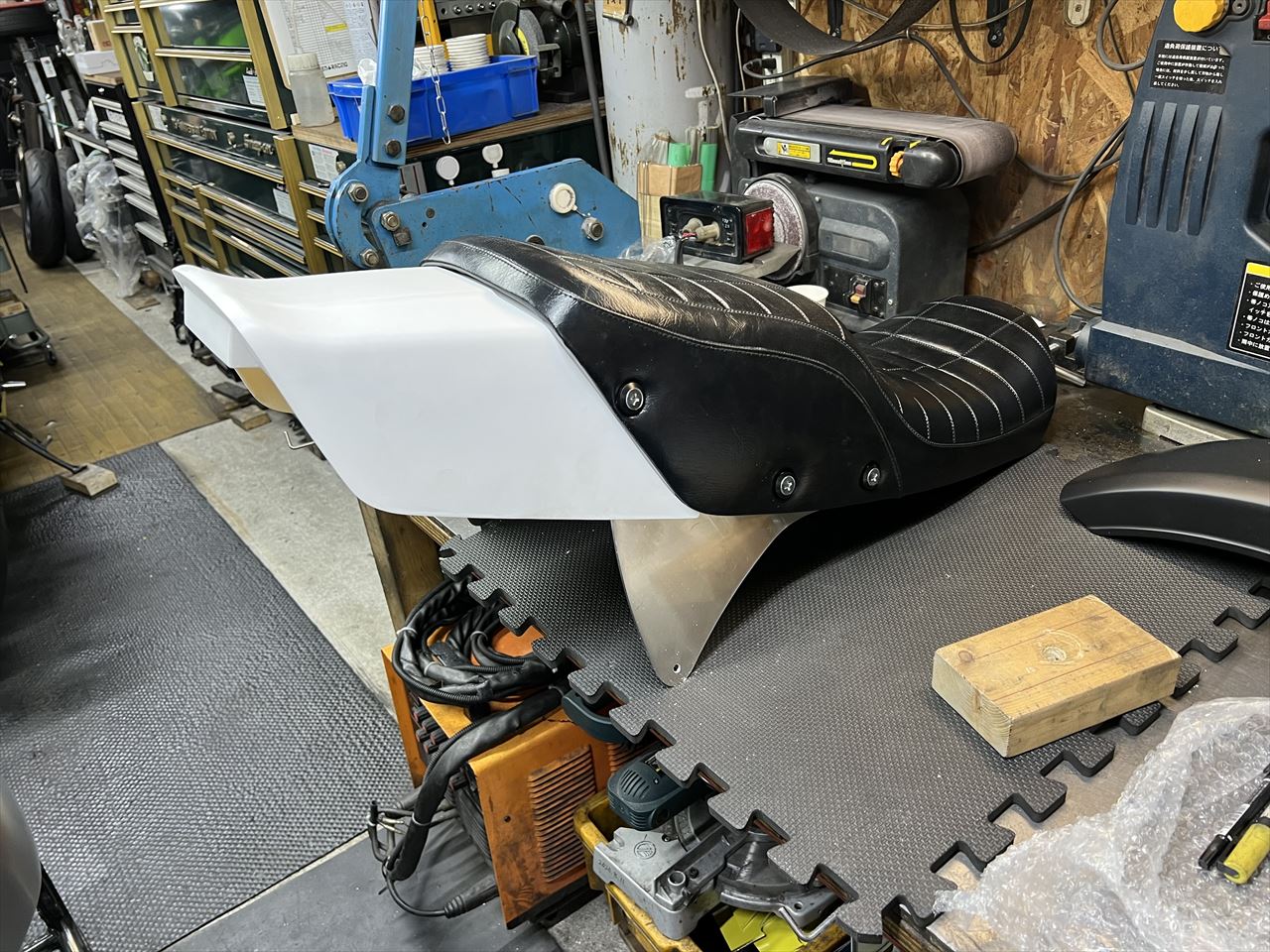

ボルト6本でシートとテールカウル、シートブラケットが固定され一体化されました。

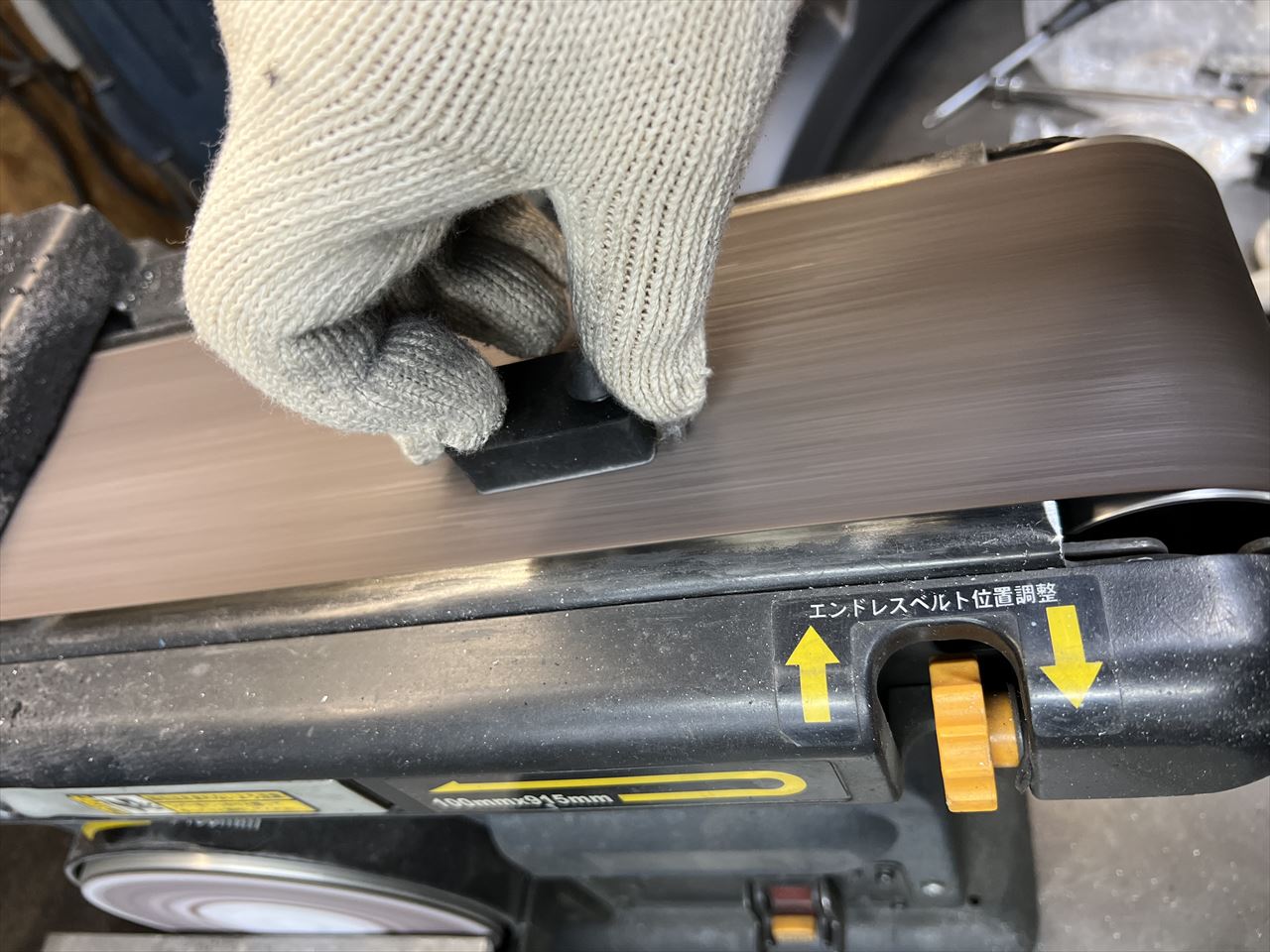

シートダンパーは劣化していたので全て新品交換します。後ろ側3個は生産終了なので、フロントのダンパーを削って流用します。

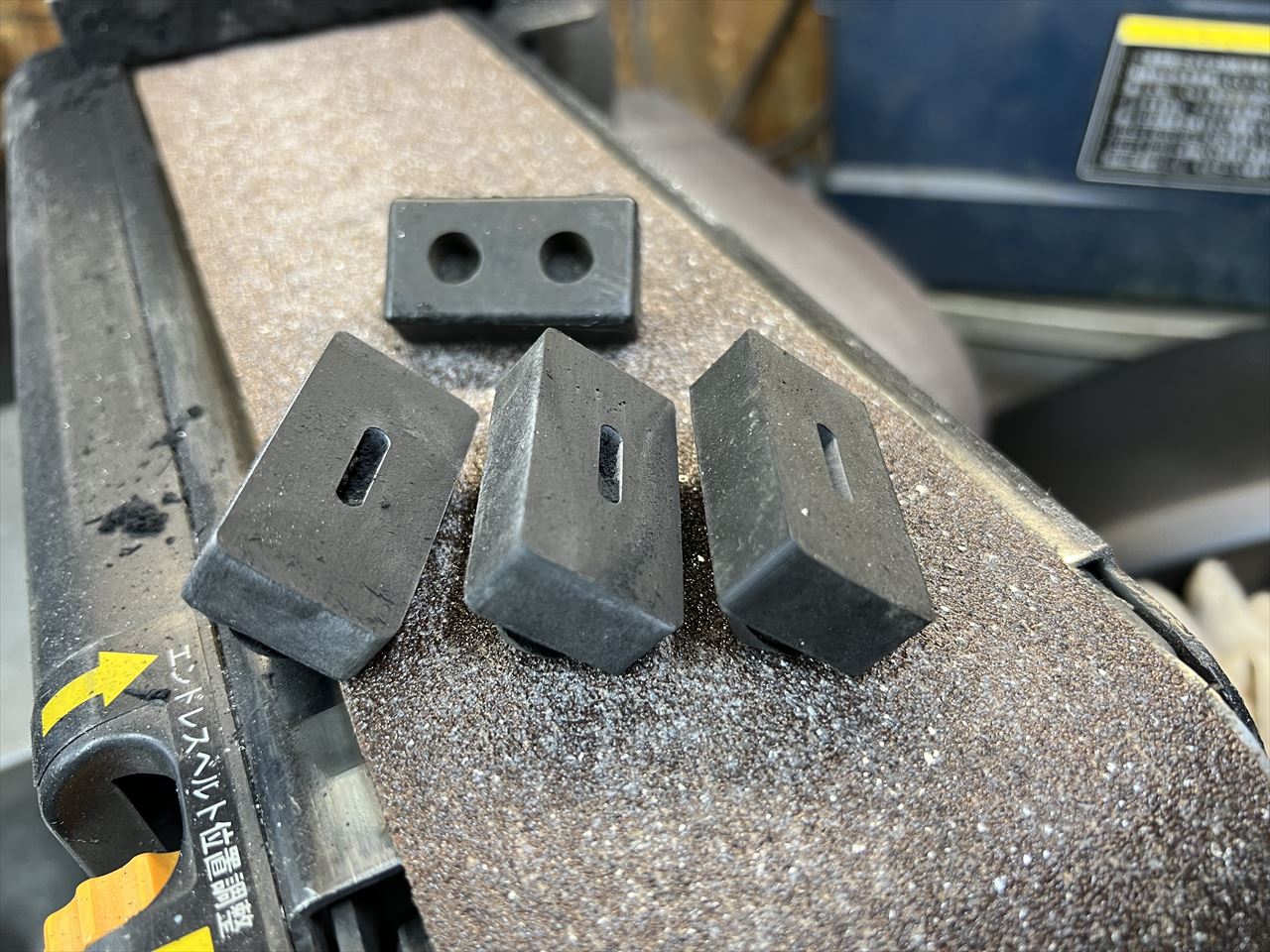

削って作った後ろ用ダンパーです。
新品ダンパー5個を取り付けます。

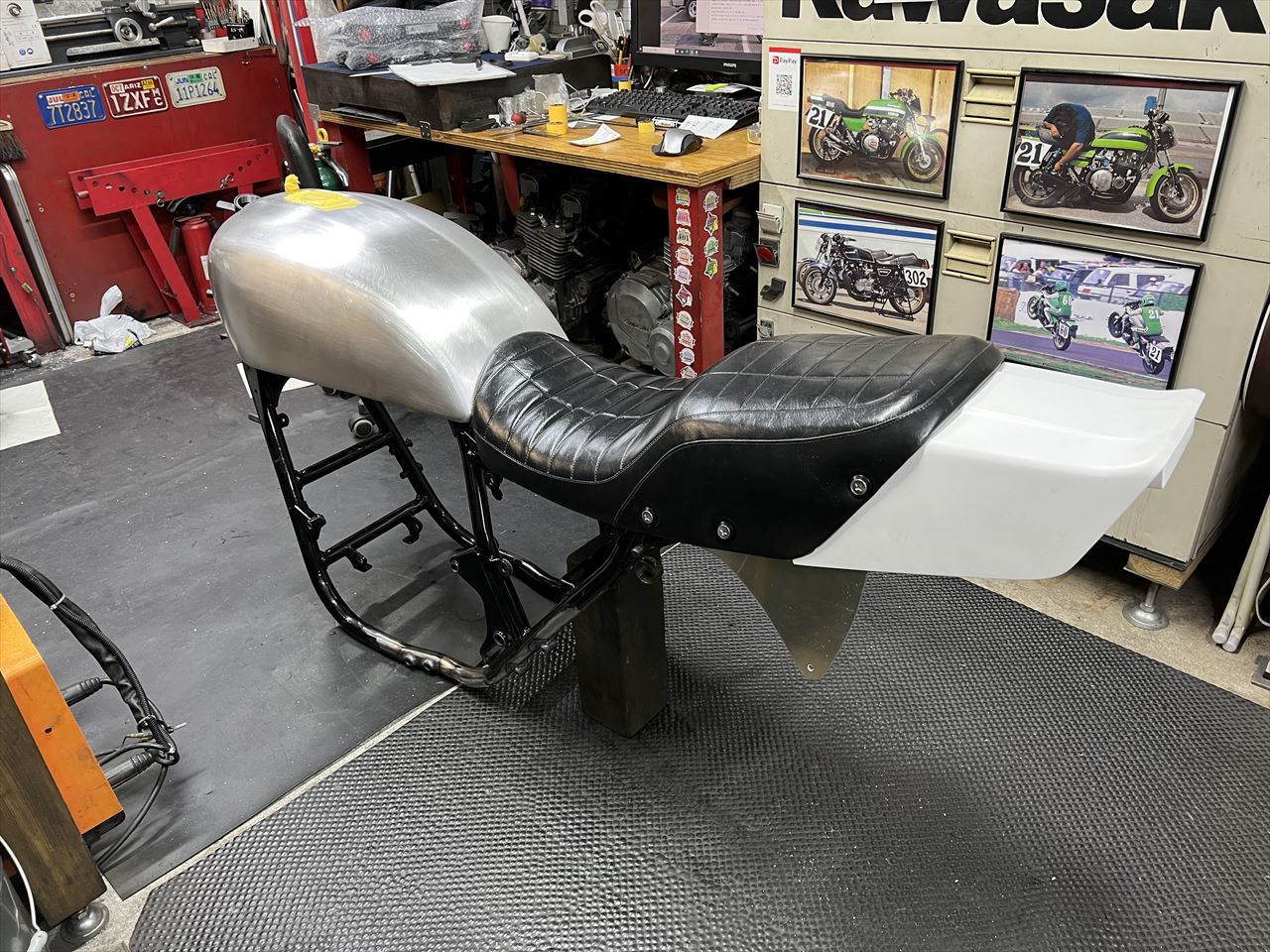

シート回りをフレームにセットします。タンク上げしているので、シートは若干後ろ寄りになっています。

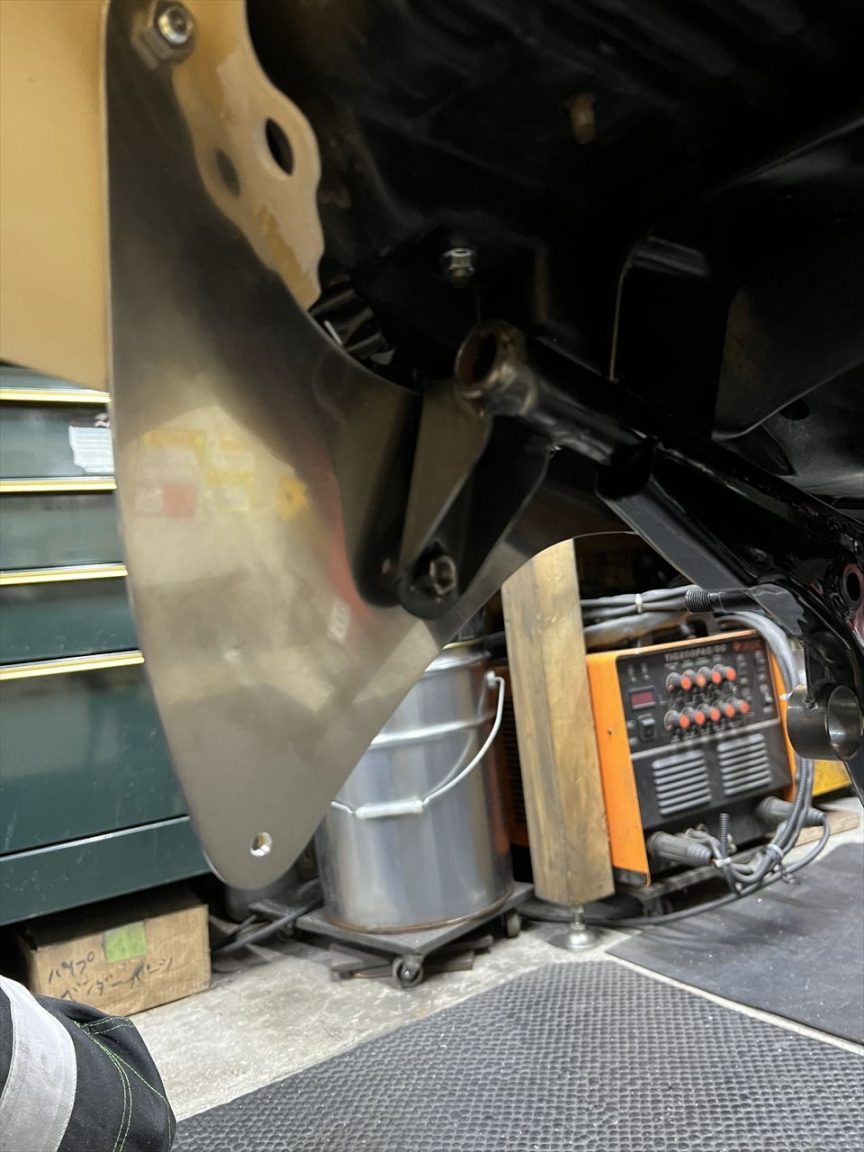

現車合わせでフレーム側ブラケットのネジ穴の位置を割り出します。

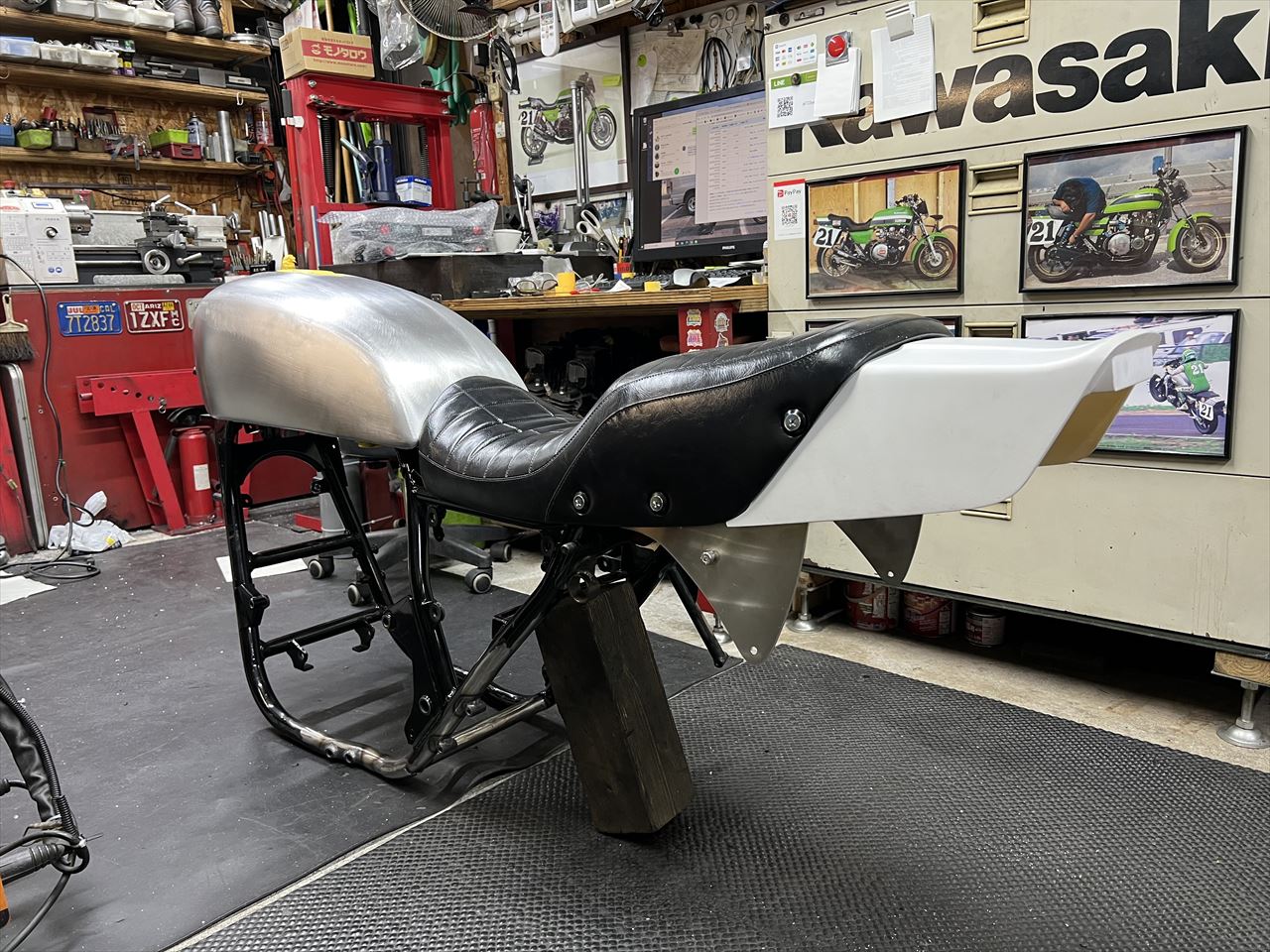

ボルト穴を開け、シートが固定されました。

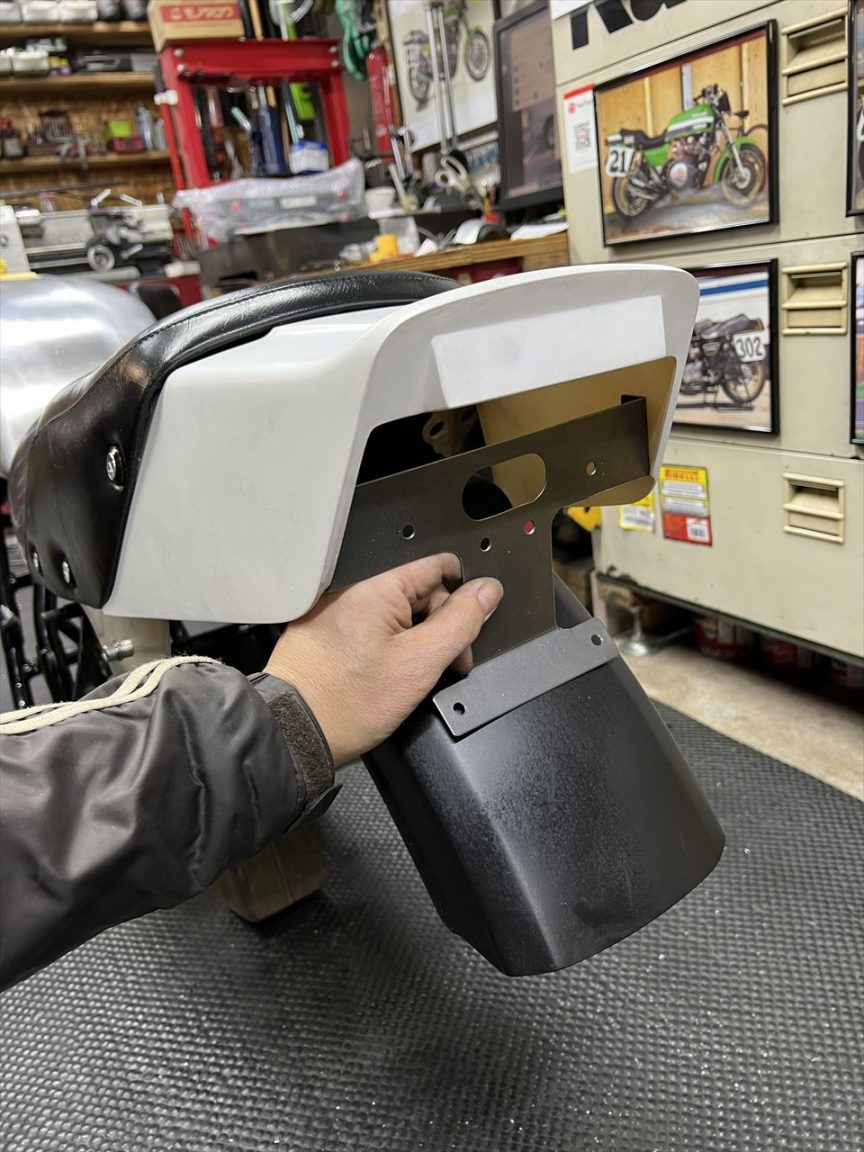

このあとさらに、リヤフェンダー、テールランプ周りもシート側に組み付けていきます。
