Z1100B2 K.A様 ワークスS1仕様製作 サイドカバーステーとシートフジツボ・ シートブラケット製作



右のサイドカバー下側ステーを製作し、溶接します。



ノーマルではバッテリーストッパーにこのマウントはありましたが、バッテリーケースは変更されるのでフレーム側に設置します。

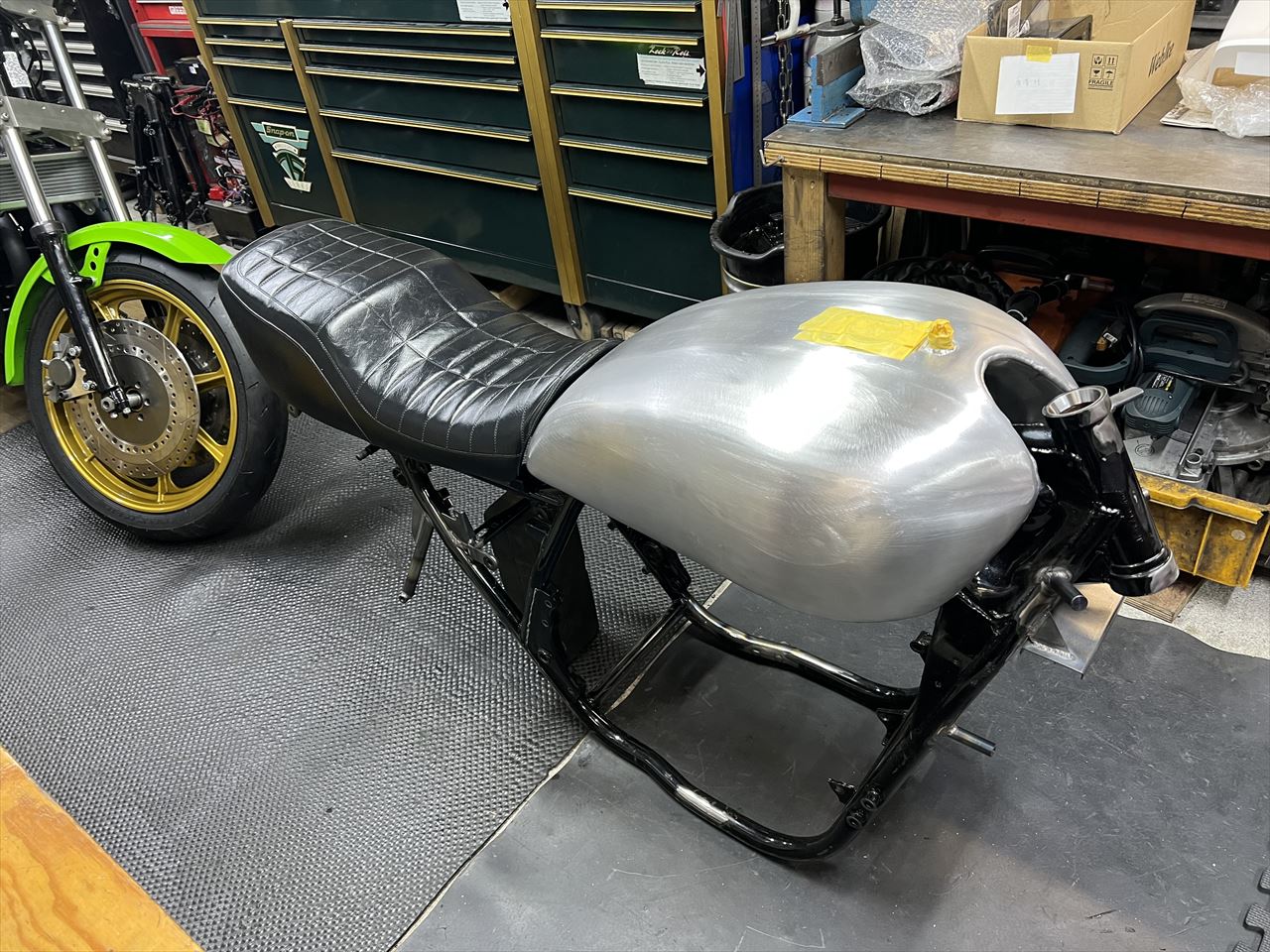

使用するアルミ製丸タンクを載せ、シート回りの位置出しをしながら、テール一体化の作業を進めます。

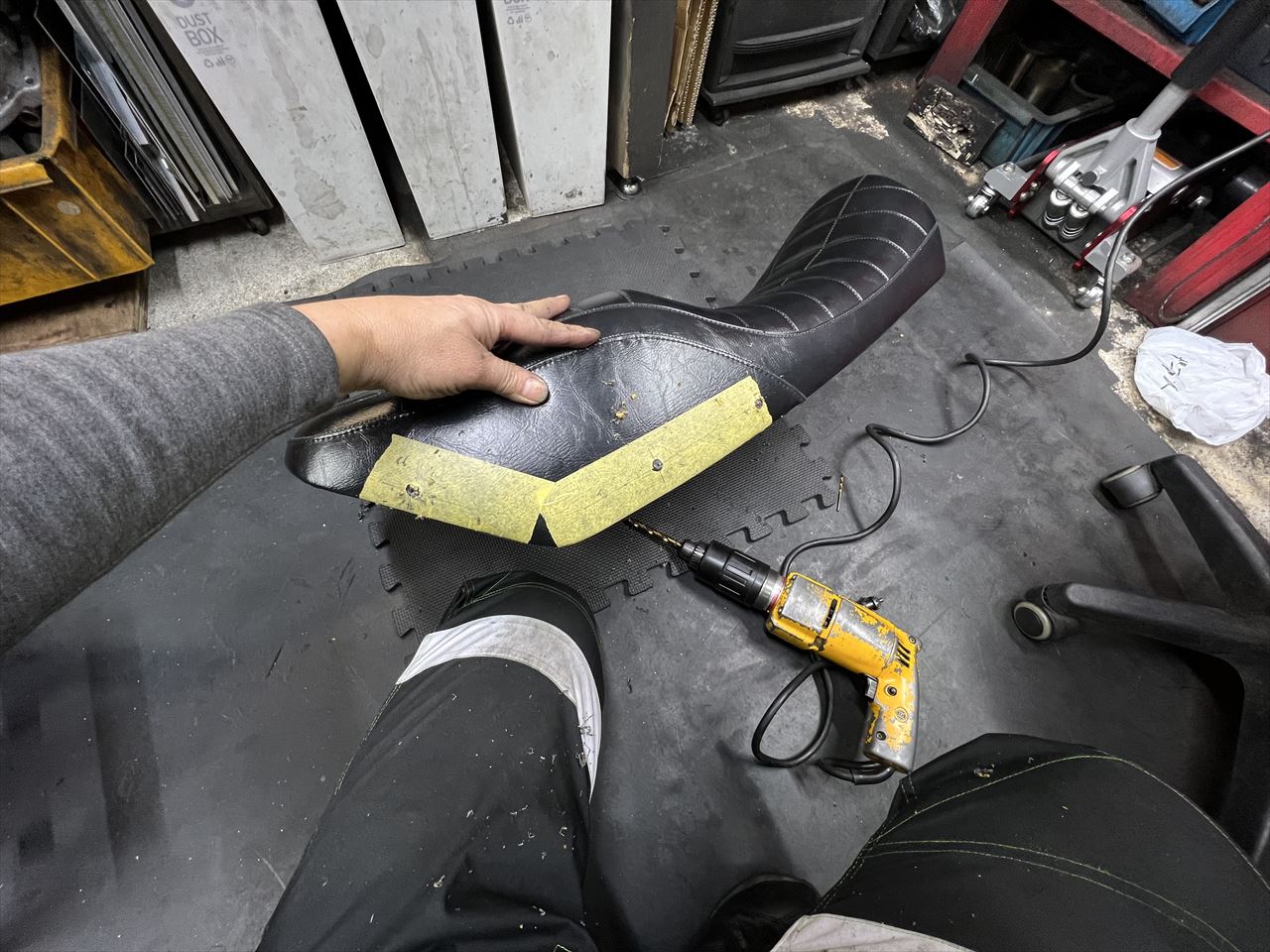

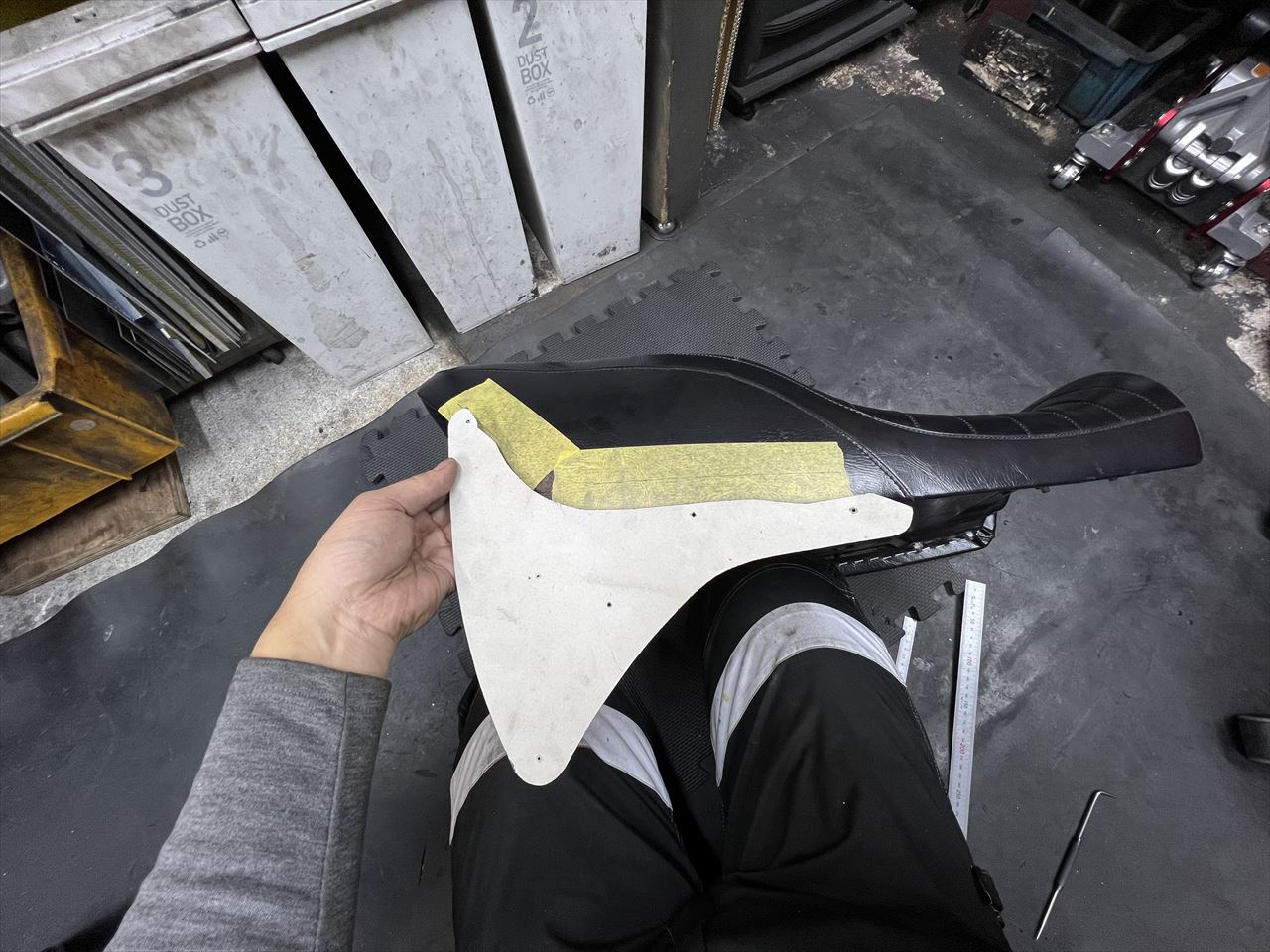

シートのブラケットの位置にマークします。

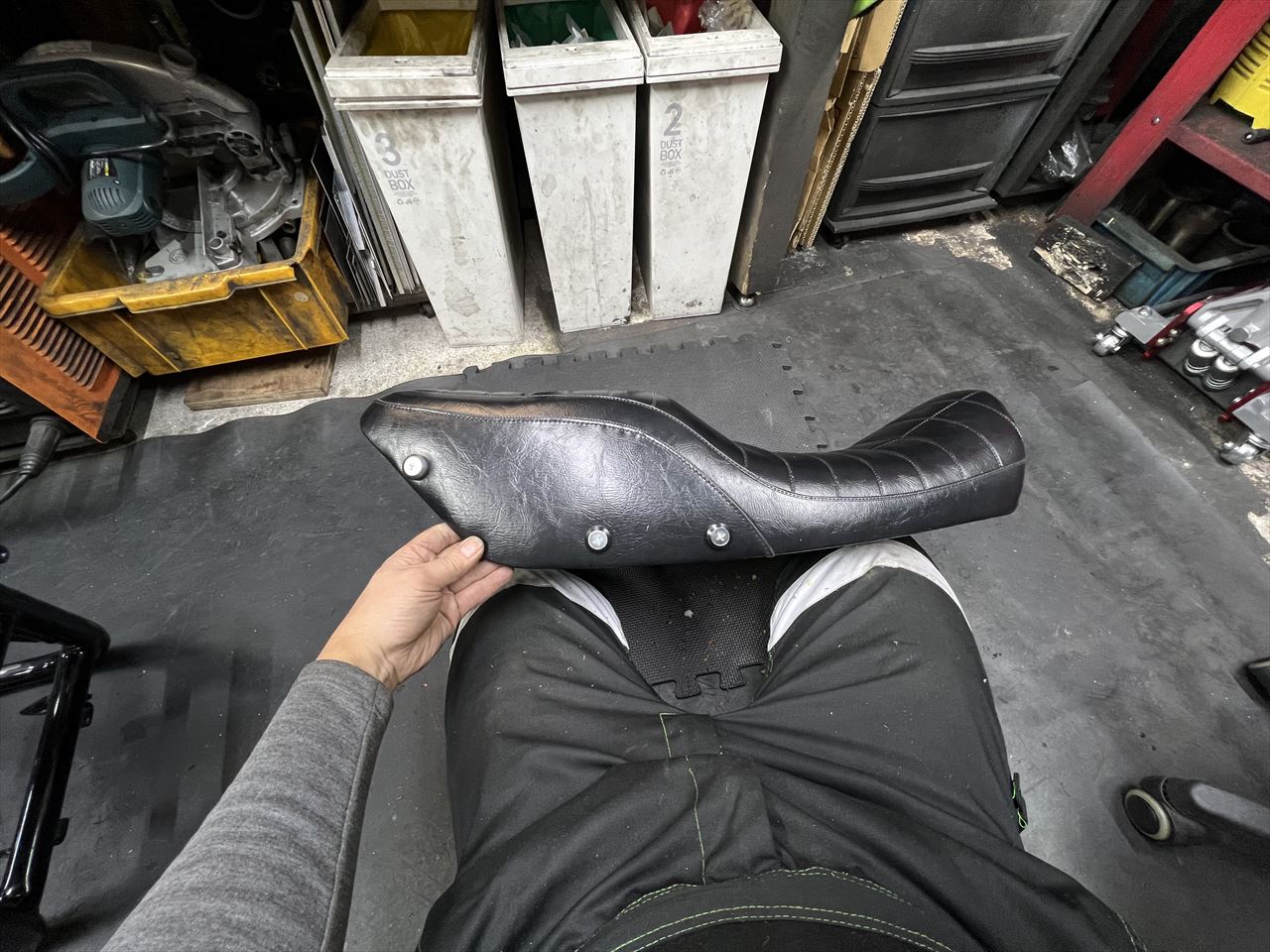

固定用のφ8ミリの穴を両側に開けます。



最終的にはフジツボを使ってシートとテールカウルが一体化され、このアルミ板のブラケットでフレームに固定されます。

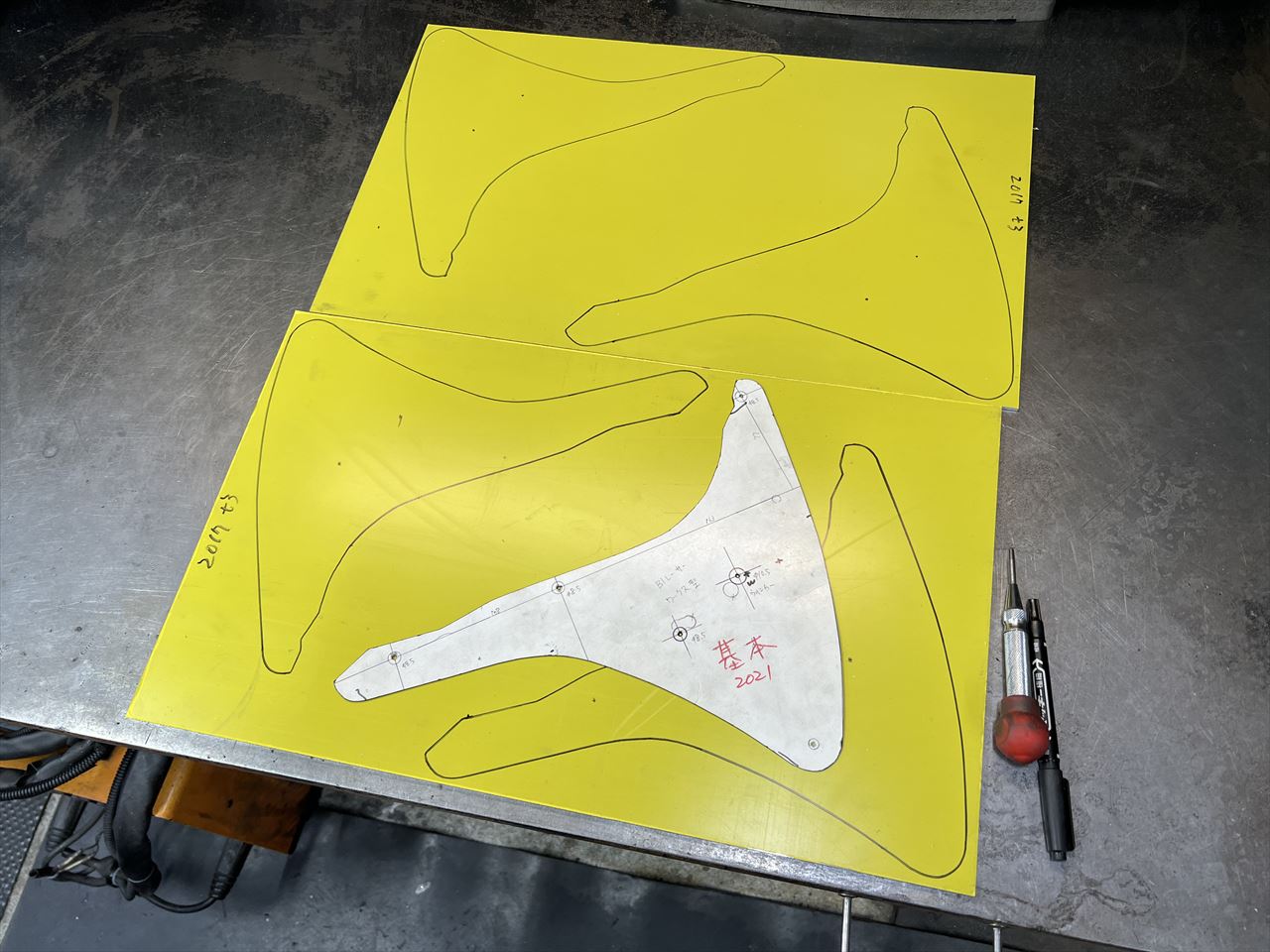

シートブラケットを3ミリのアルミ板から切り出します。

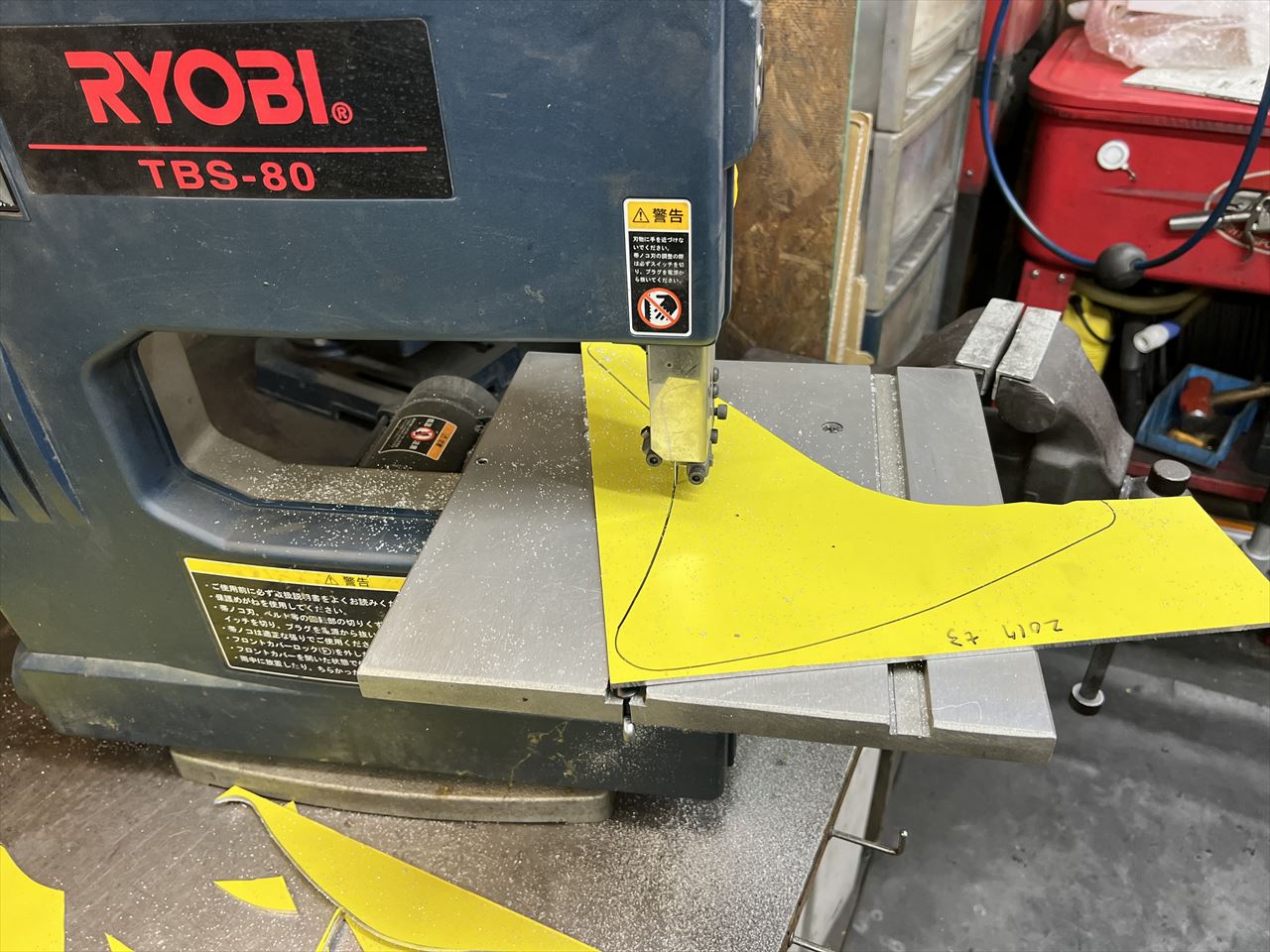

切り出しにはバンドソーを使います。

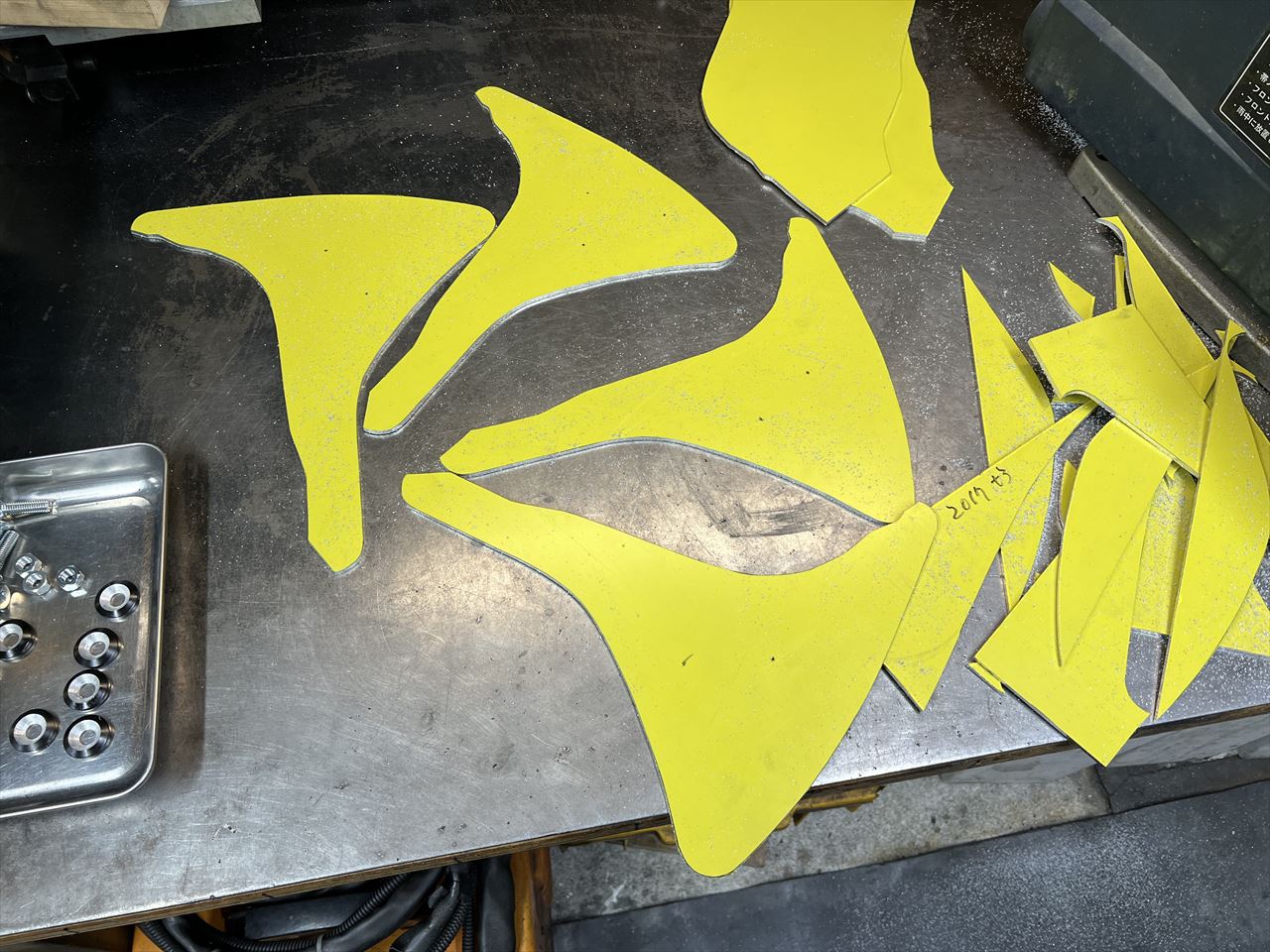

2台分、4枚を切り出しました。

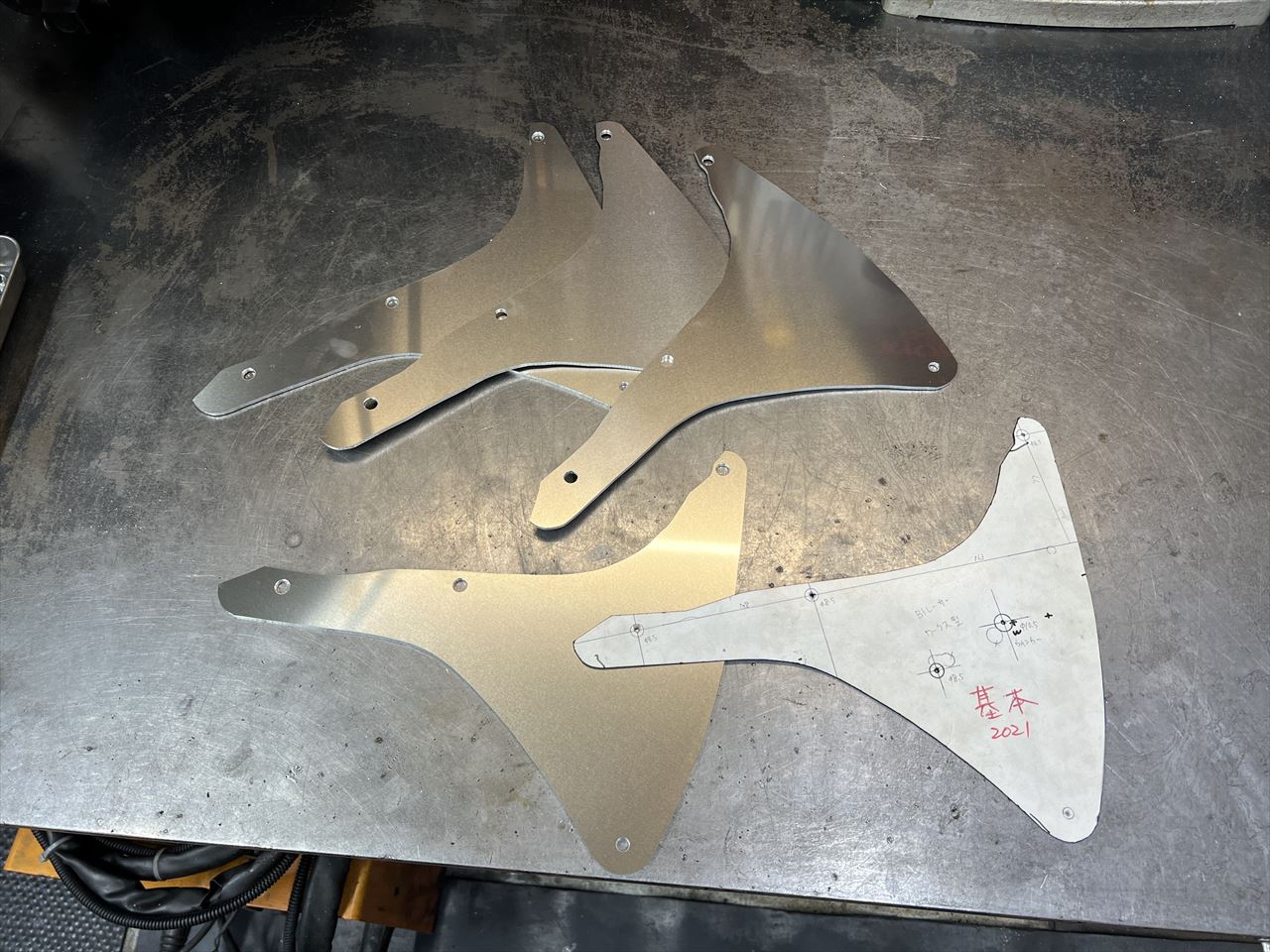

シートに止める穴などを開け、このあと外周を研磨して整えます。
