Z1100R　K.N様　S1スイングアームの修理　エキセンハウジング交換　溶接編

　　

クラックの入ったエキセンハウジングを交換する作業の続きです。スイングアームを治具にセットし、削り出した交換用のハウジングを溶接します。先ずはハウジングの向きが左右同じになるよう切り欠きの高さで合わせます。

　

根元の方を点付けしながら余熱します。

　

位置を固定するために溶接トーチが届く範囲で何カ所か溶接します。

　

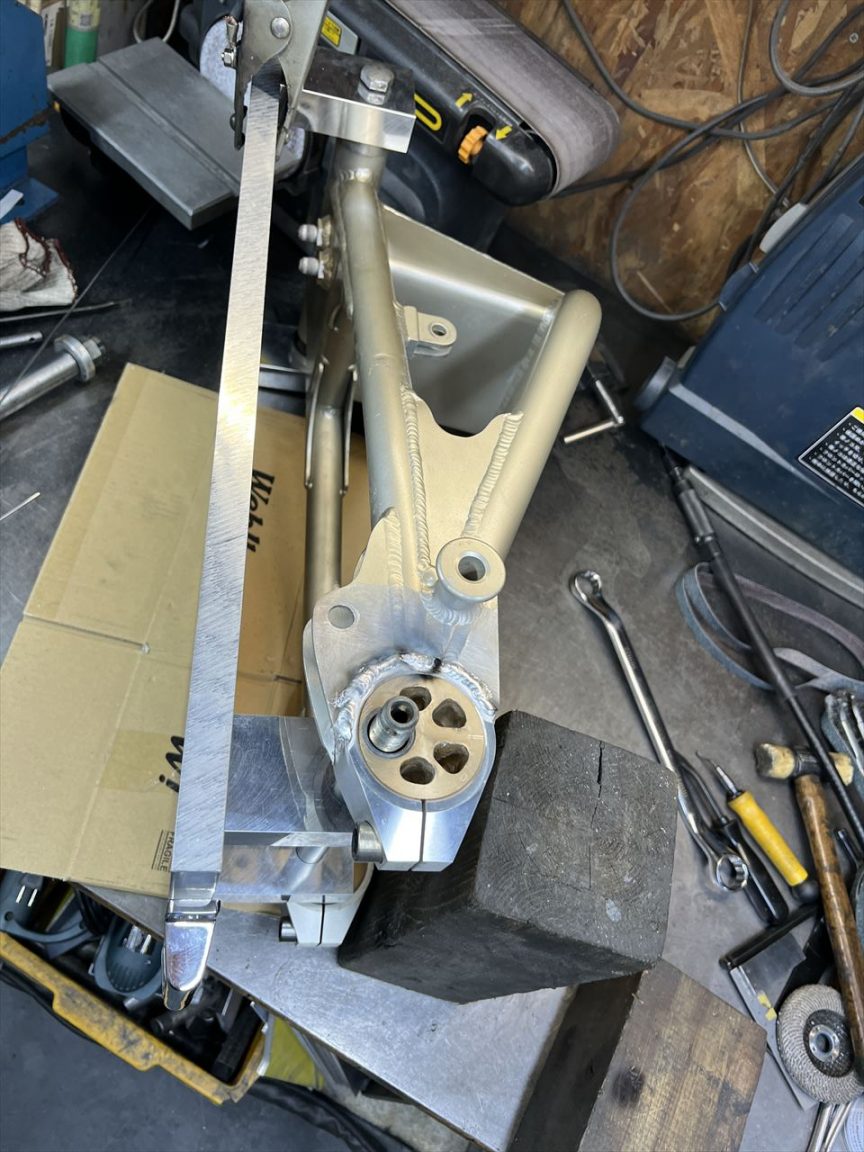

やり易いよう、治具を立てたり寝かしたり。

　

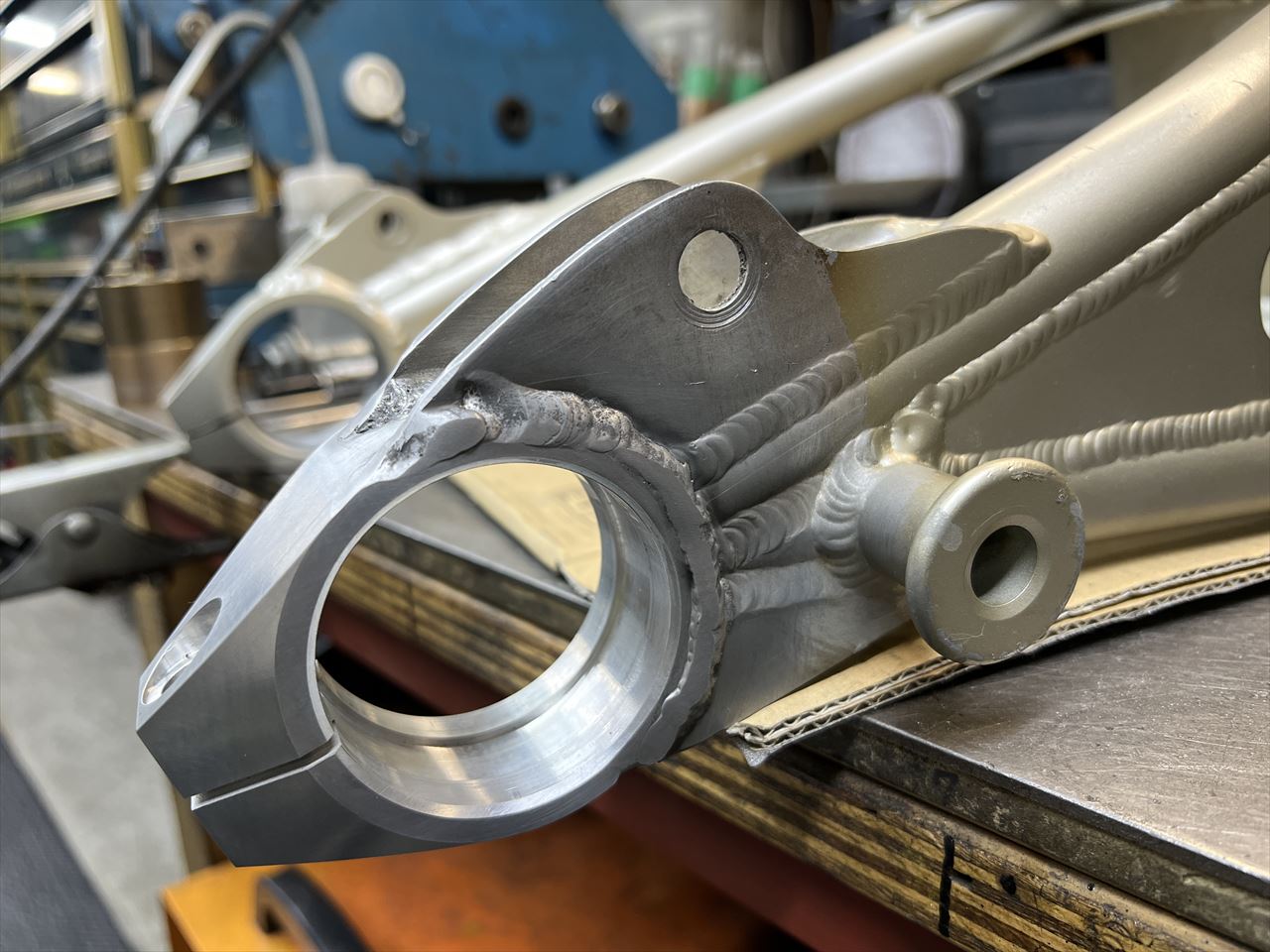

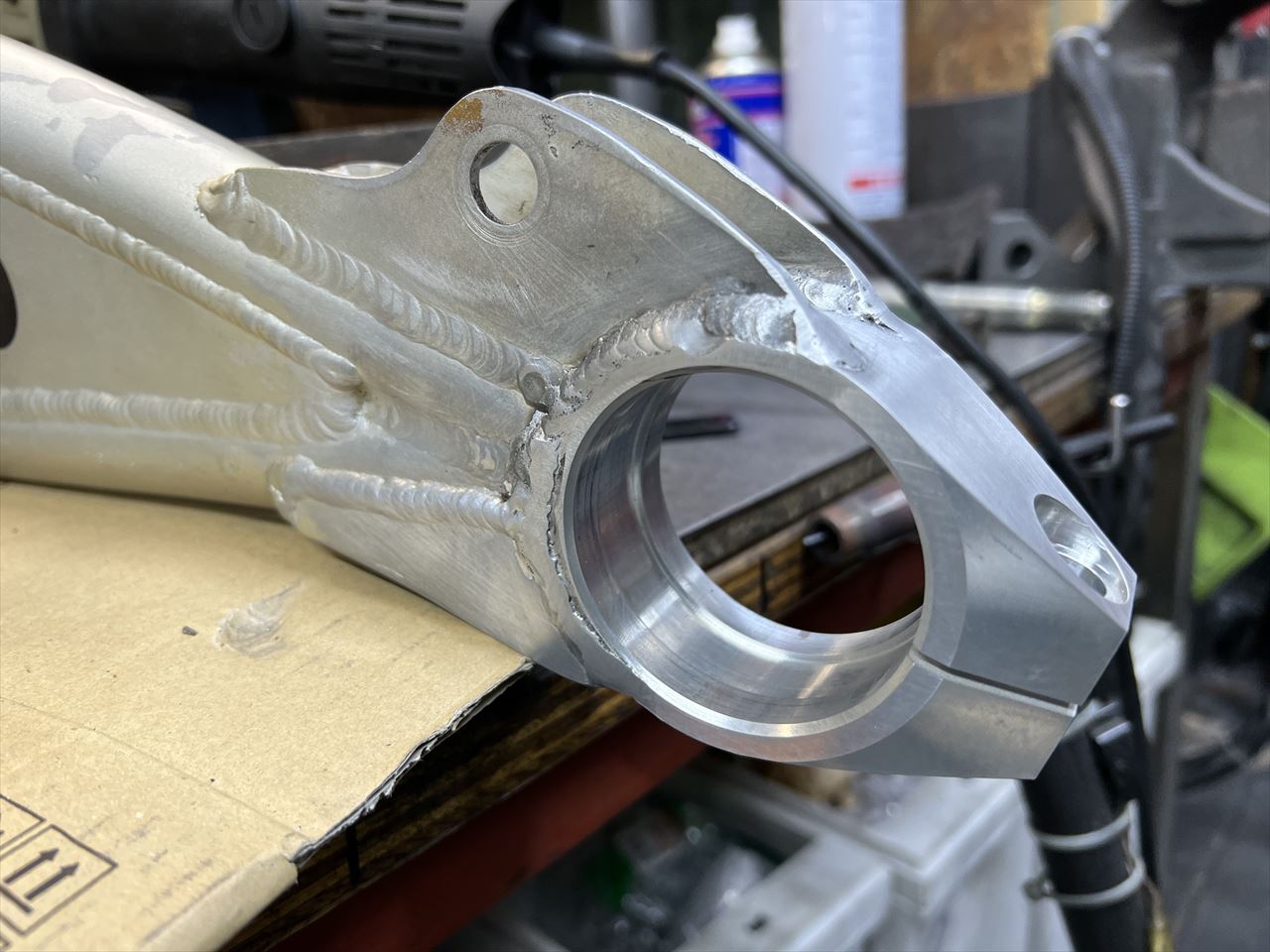

治具を外して全周を溶接したら完成です。

　

これで1年越しで左右両方とも交換したことになりました。

　

このあと塗装して完成です。
