修理のためS1スイングアームが2個持ち込まれました。
奥の物はエキセンハウジングが左右とも割れており、ハウジングを両方交換します。
手前の物も右のエキセンハウジングにクラックがあるので交換します。実はこちらのS1スイングアーム、去年既に左側のハウジングは交換修理したもので、その時右側はクラックチェックしても異常が見つかりませんでしたが、気が付くとこのようにクラックが入っていたとのことです。このままでは車両を動かせないので、先行してこちらを先に修理します。

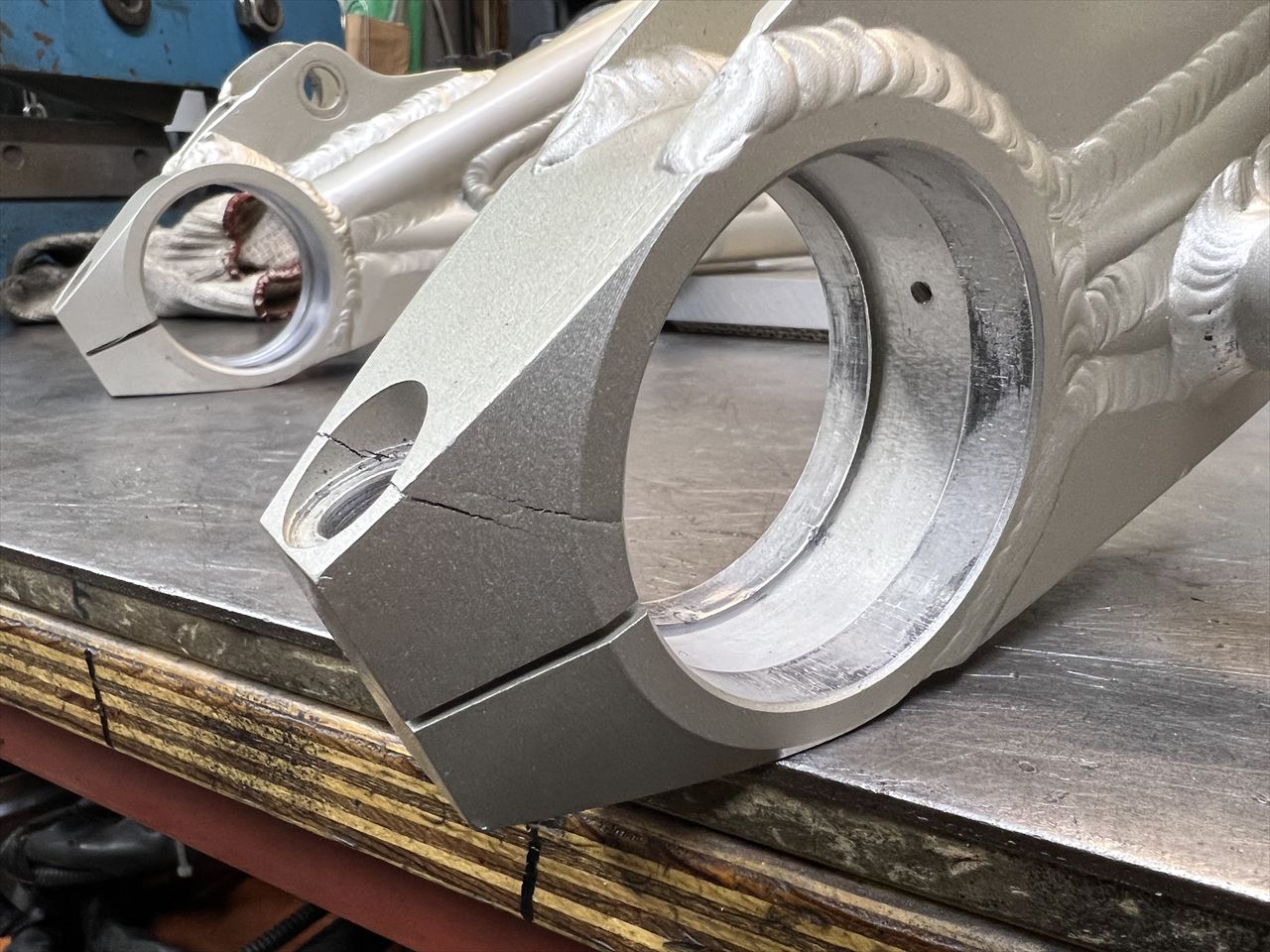

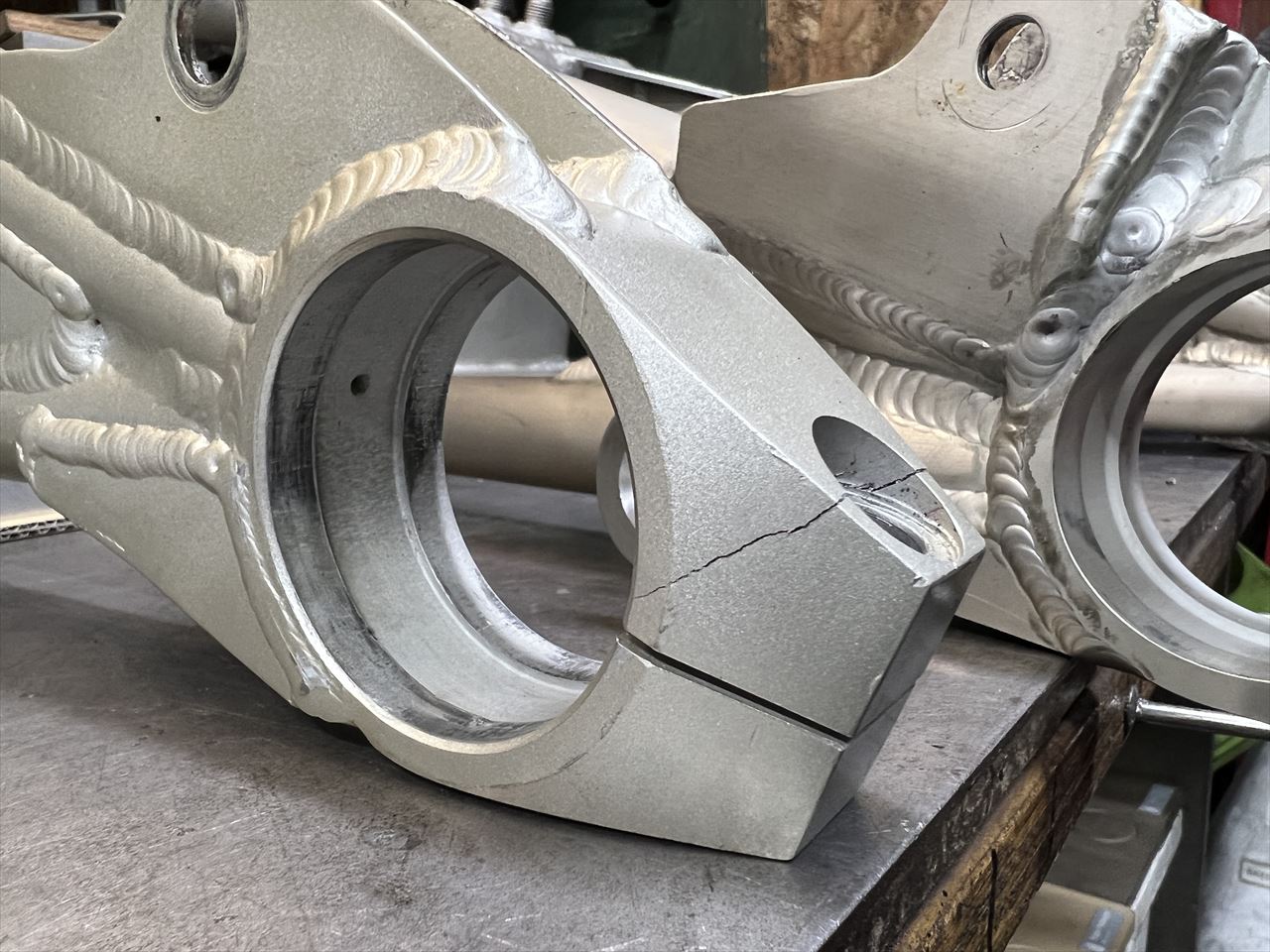

クラックは締め付けボルトのザグリの隅から始まっていますね。

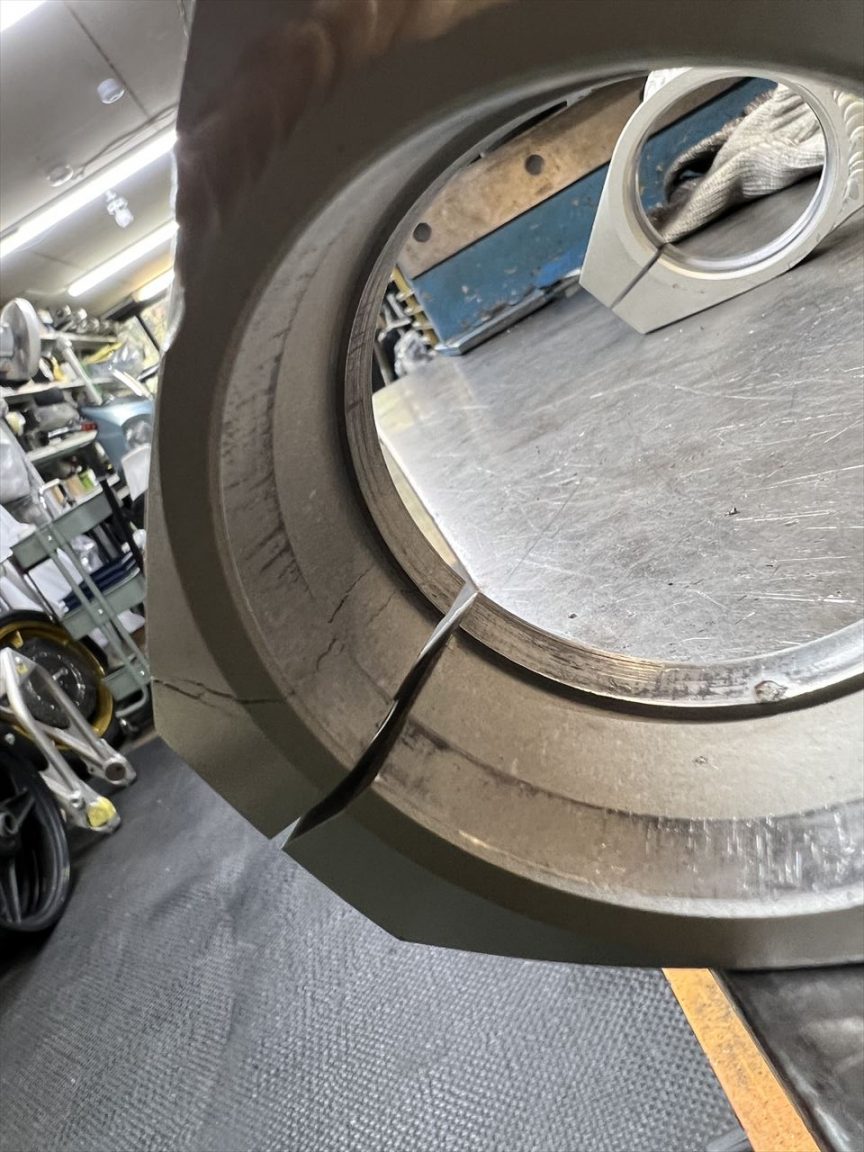

クラックは裏側にも達しています。

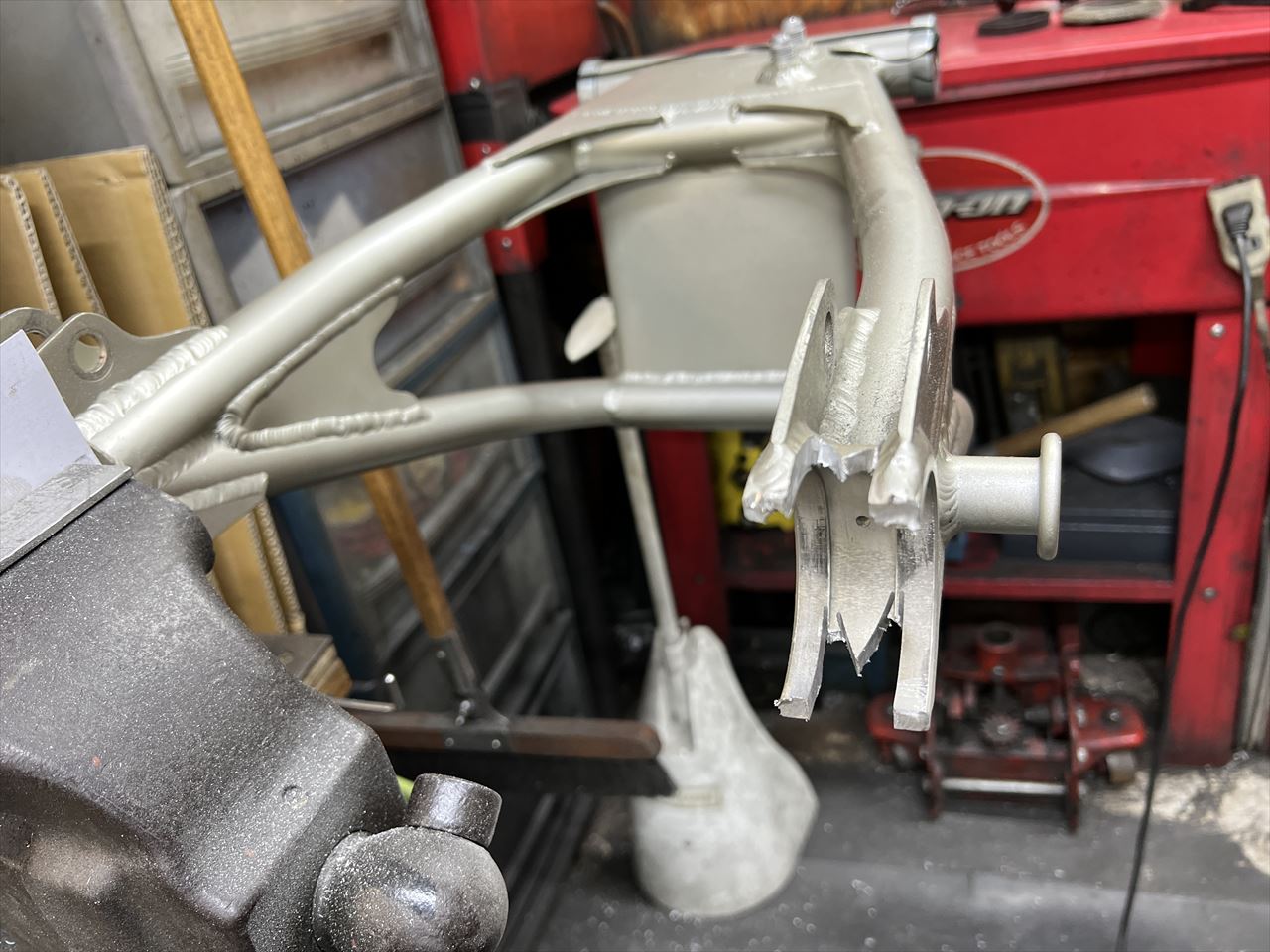

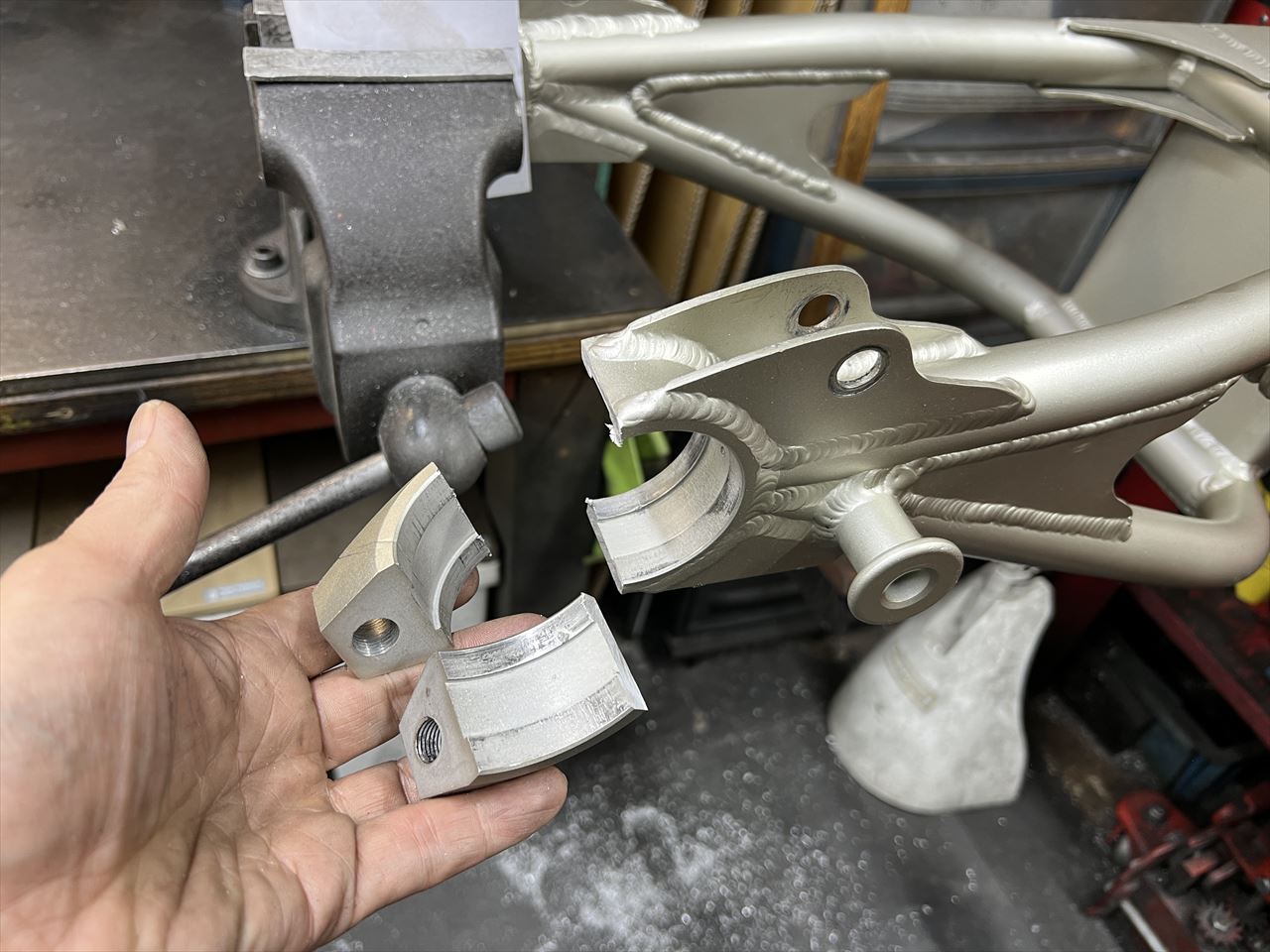

先ず、大まかにハウジングをカットします。

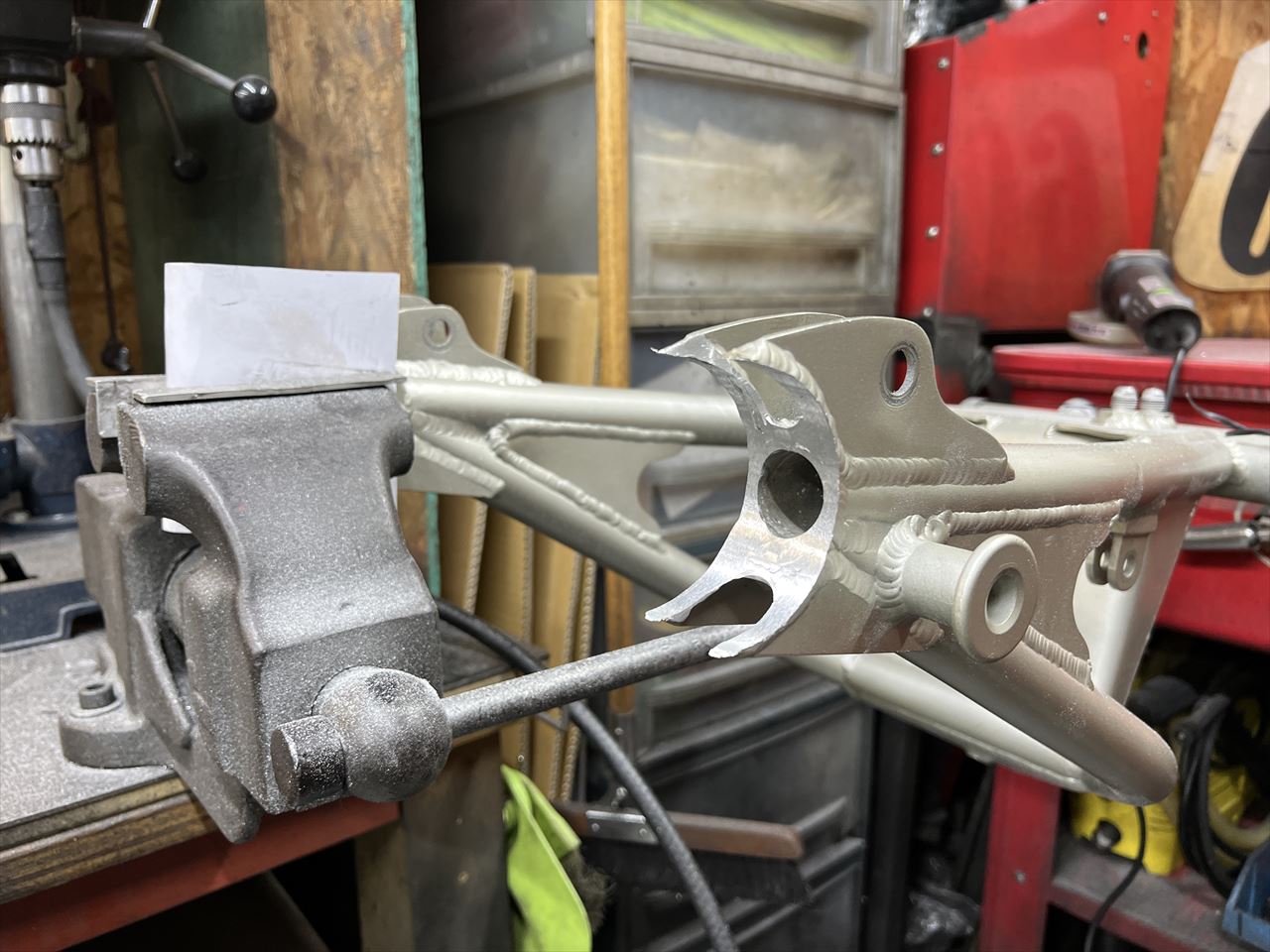

サス受けなどのプレートは残し、ハウジングのみ削っていきます。

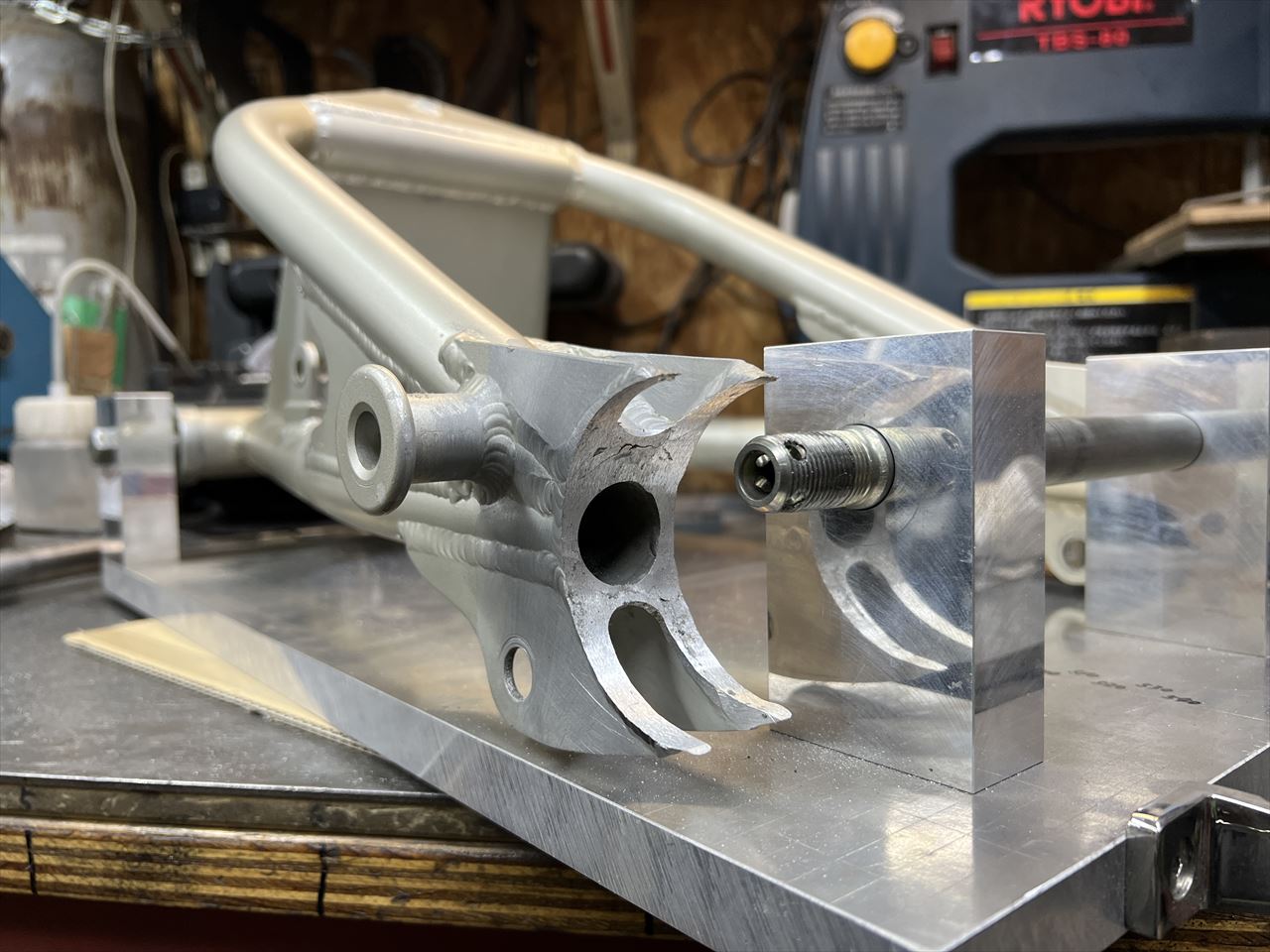

ハウジングが全て削除できました。

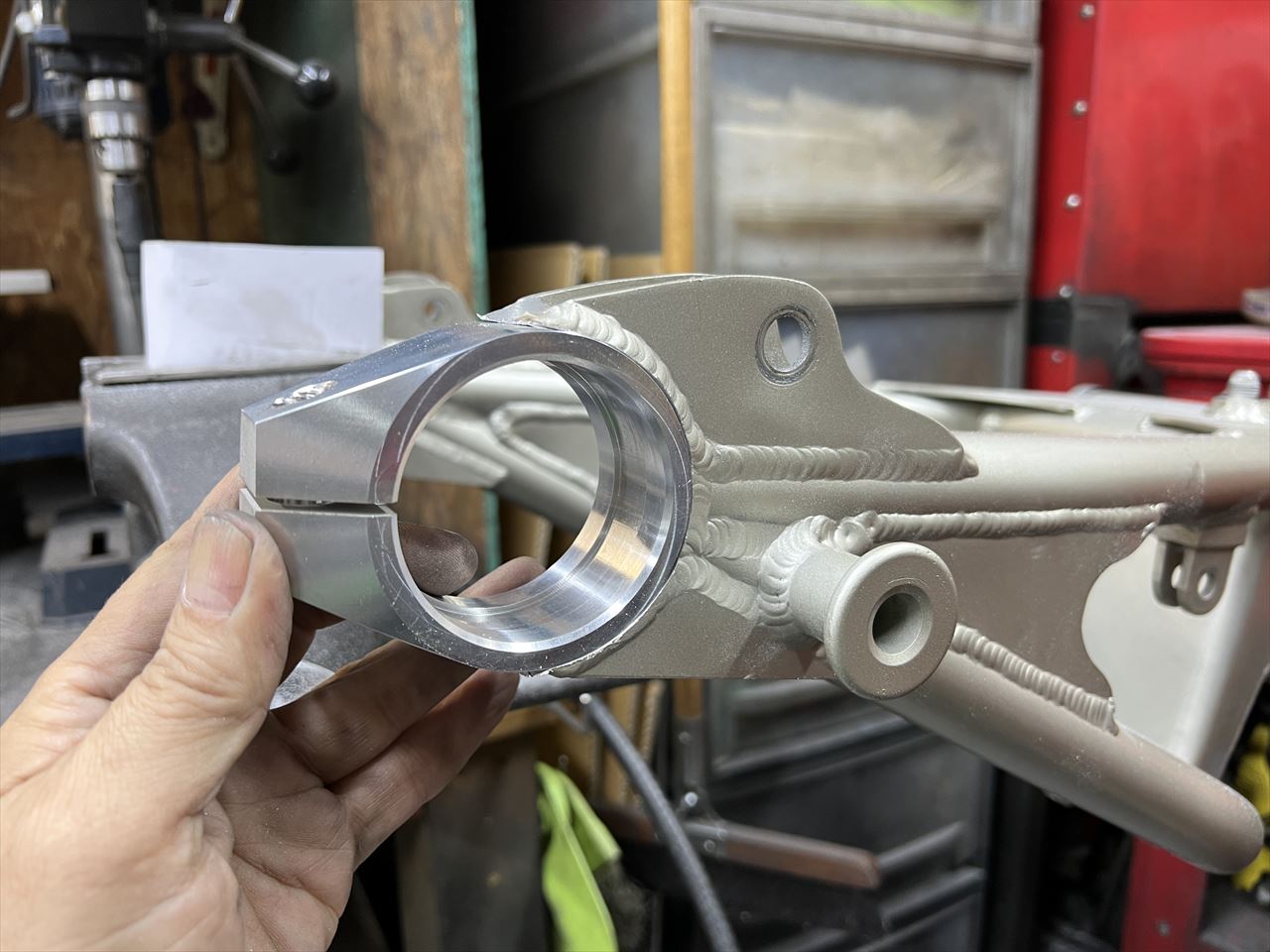

交換用に製作したハウジングをあてがって確認します。

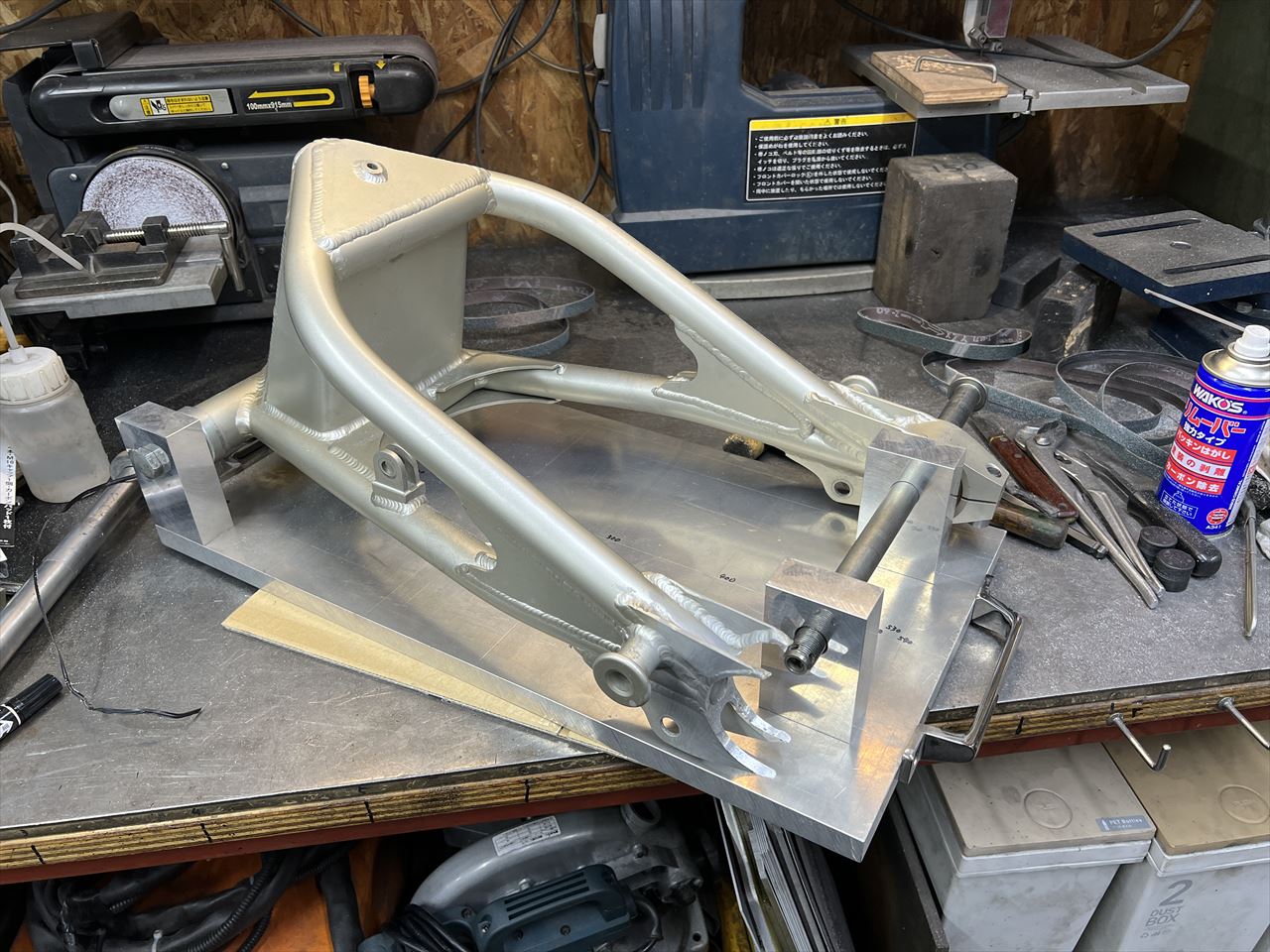

スイングアームを溶接用の治具にセットします。

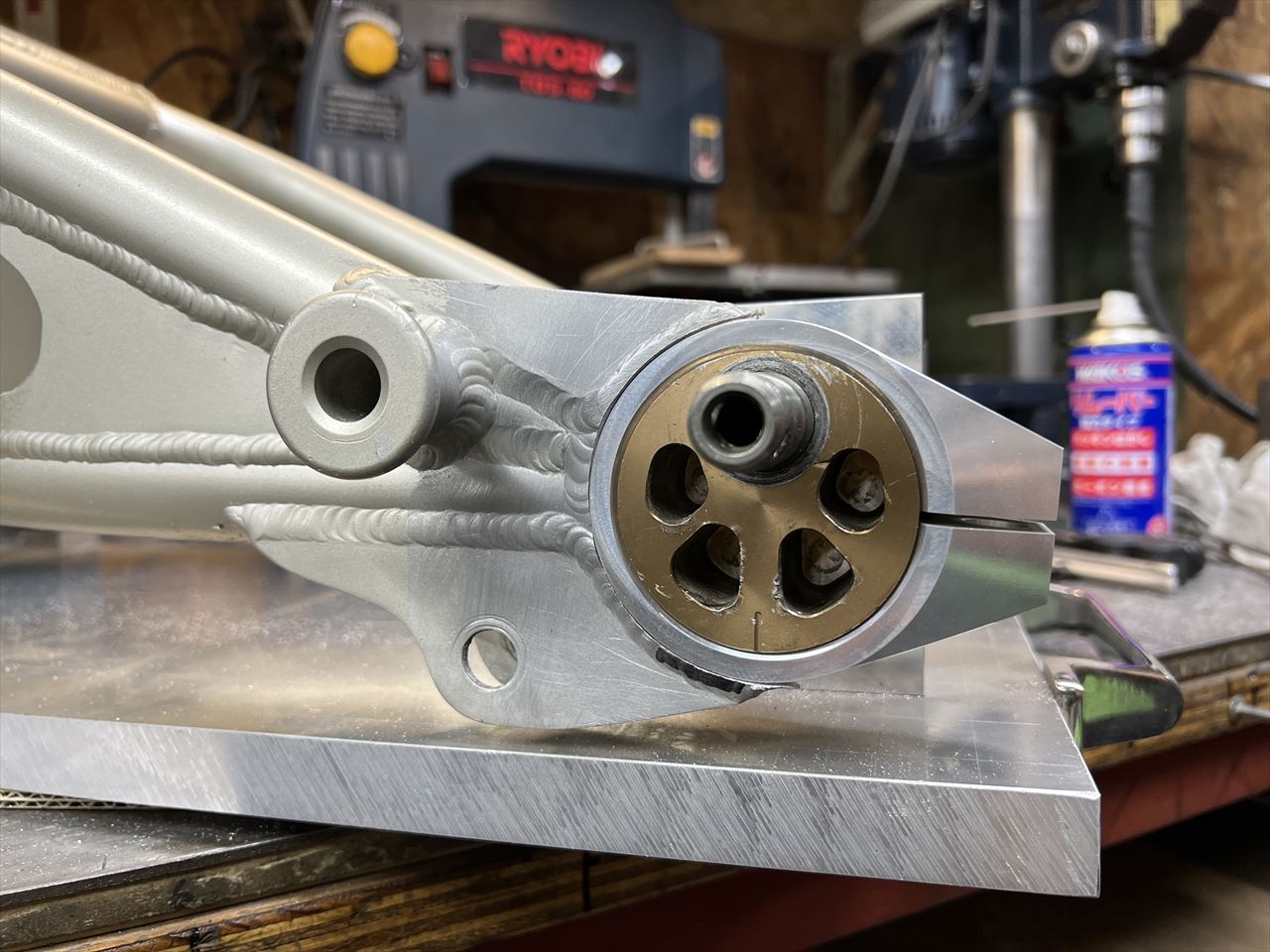

ハウジングをあてがい、切断面を少しづつ削って微調整します。
削り込みが終わりました。このあとハウジングを溶接します。
