ワークスタイプのオイルクーラーブラケットを製作します。
オイルクーラーコアのサイドは当時の部品風に穴開けします。

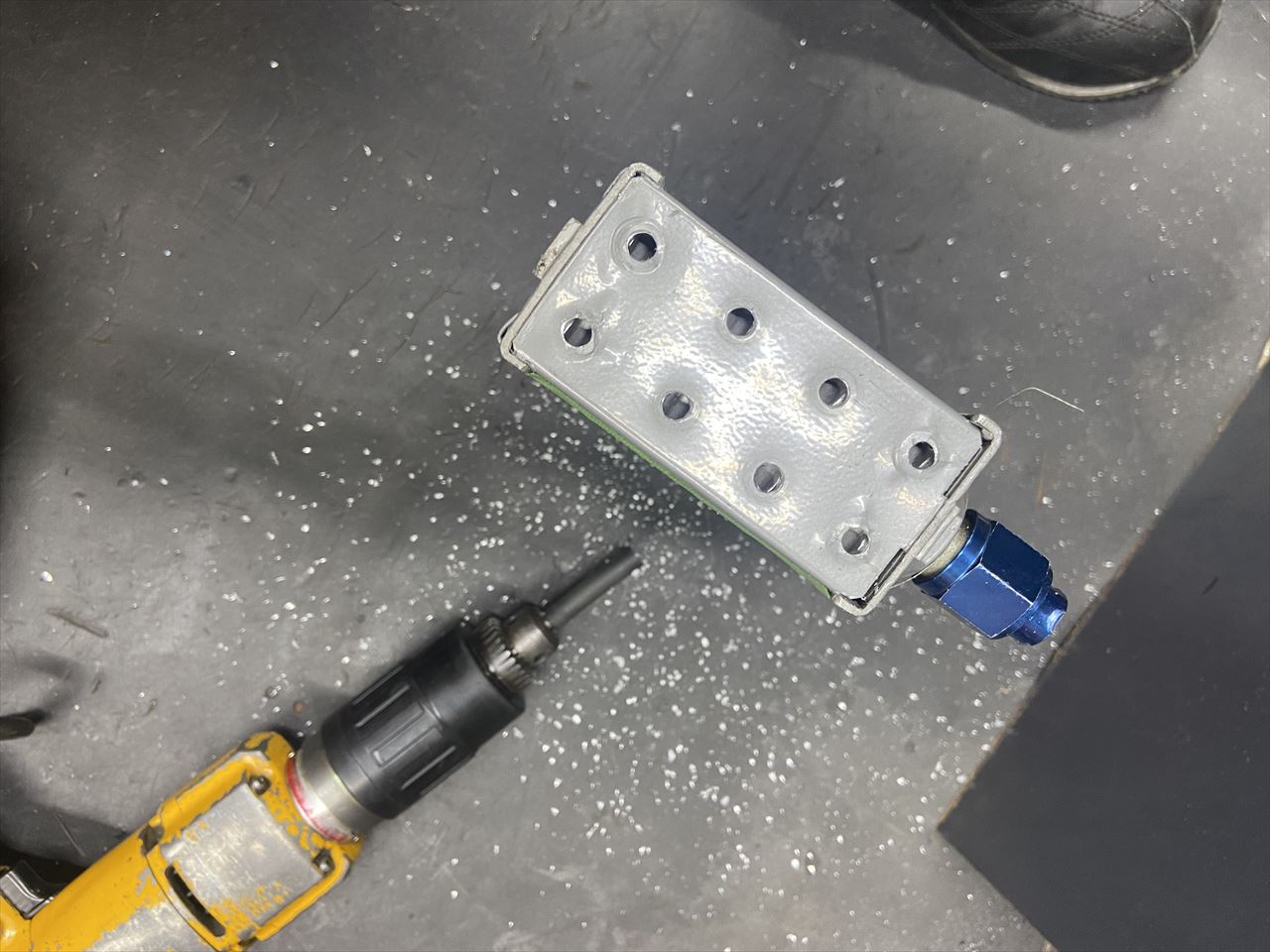

穴開け後はこちら。

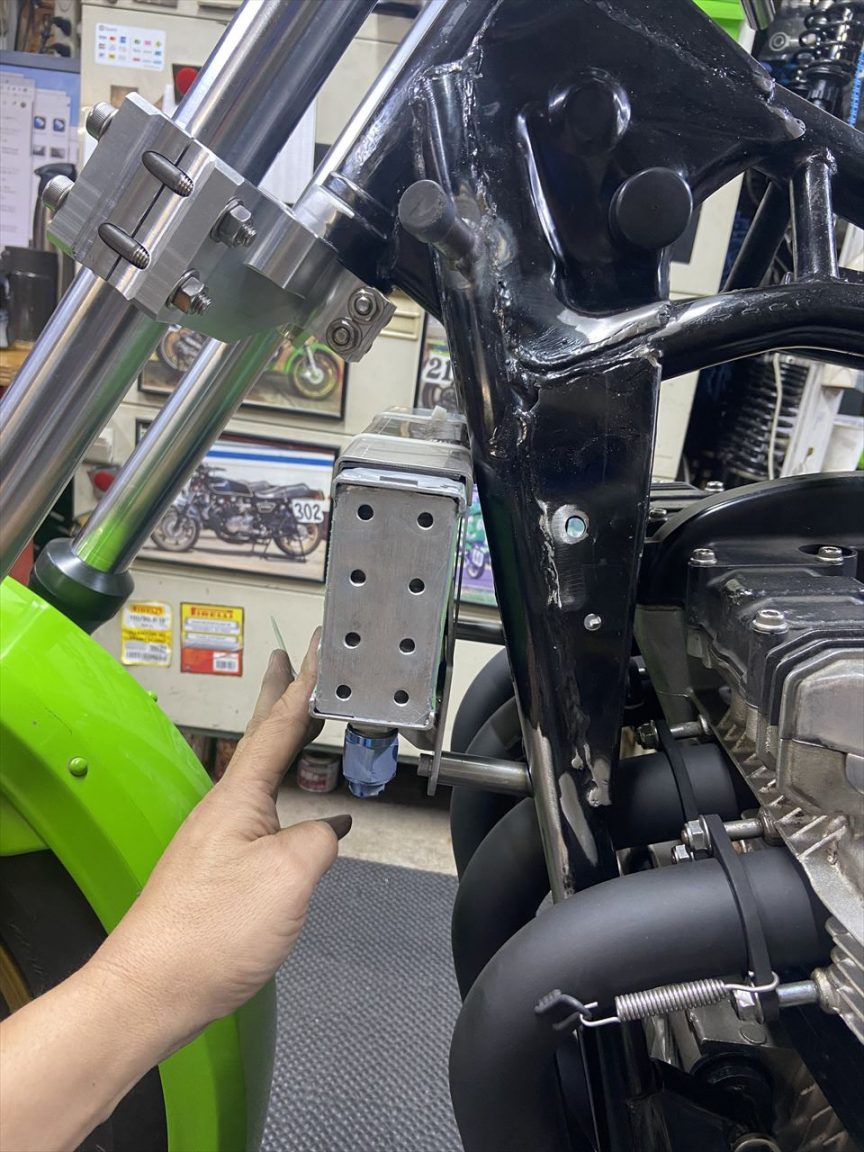

アッパーブラケットは製作済みの物を使用し、コアを挟んでロアーブラケットとステーを仮付けします。

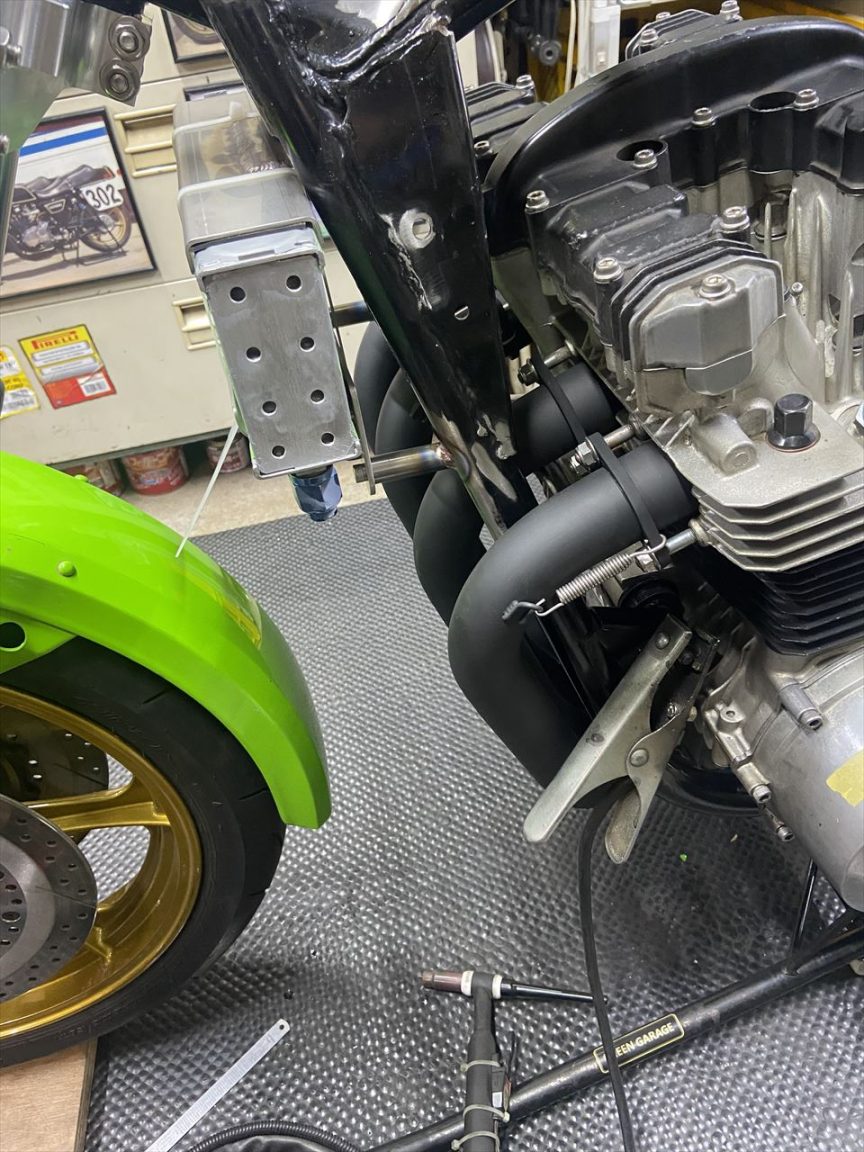

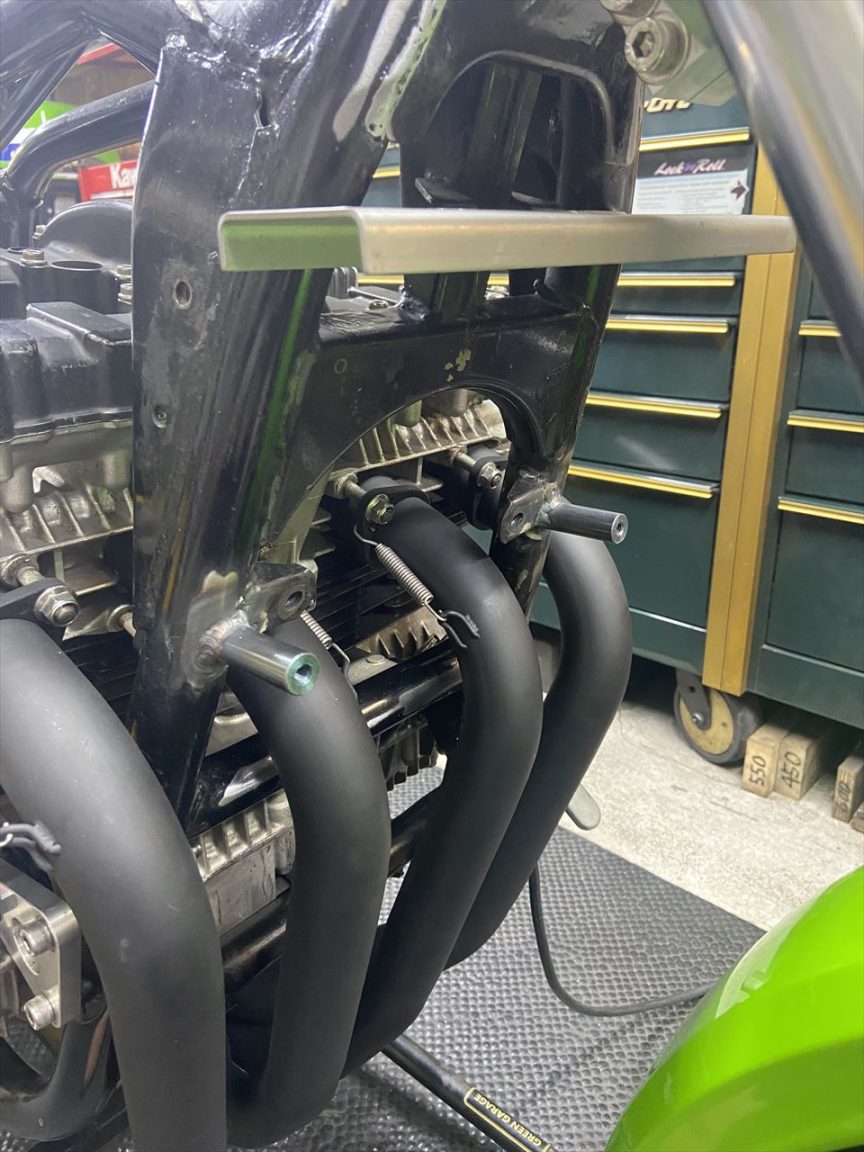

ステーをフレームに溶接で仮付けします。
コアを外して全周溶接します。

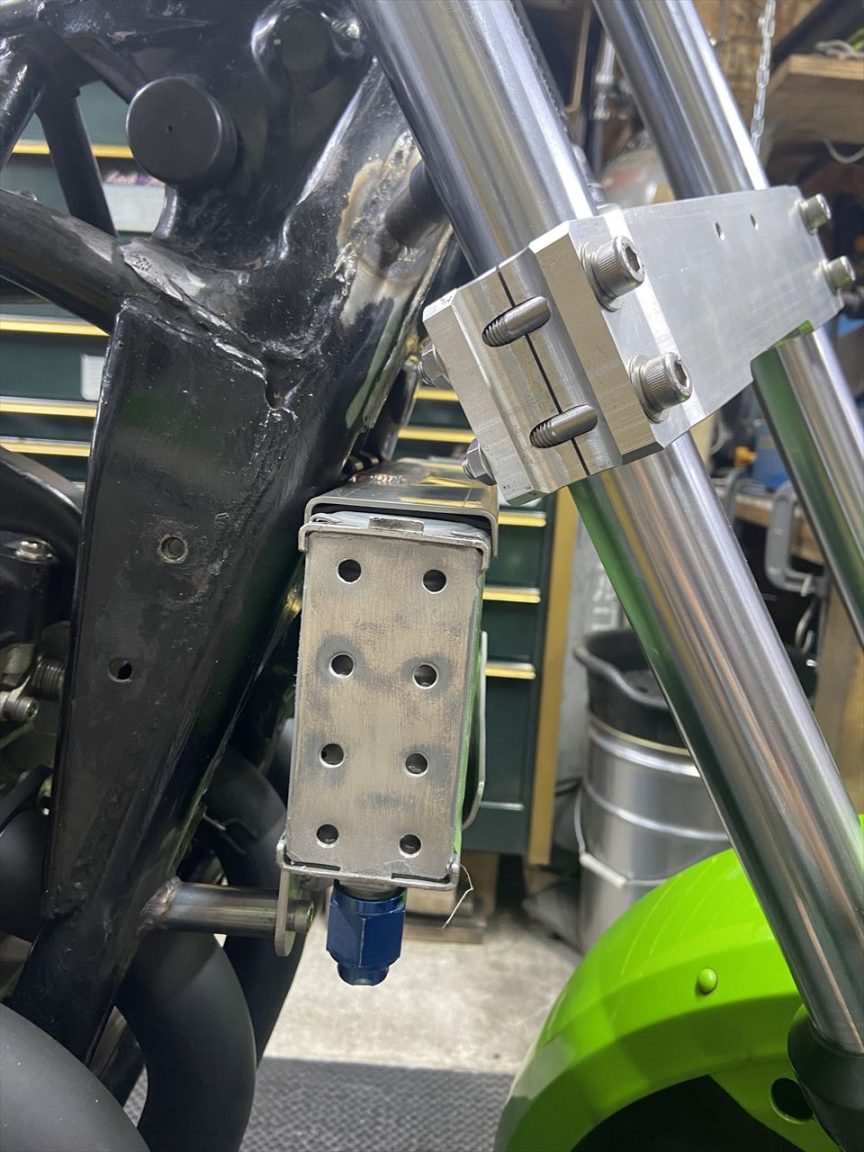

ワークスタイプのオイルクーラーブラケットができました。垂直マウントが特徴です。

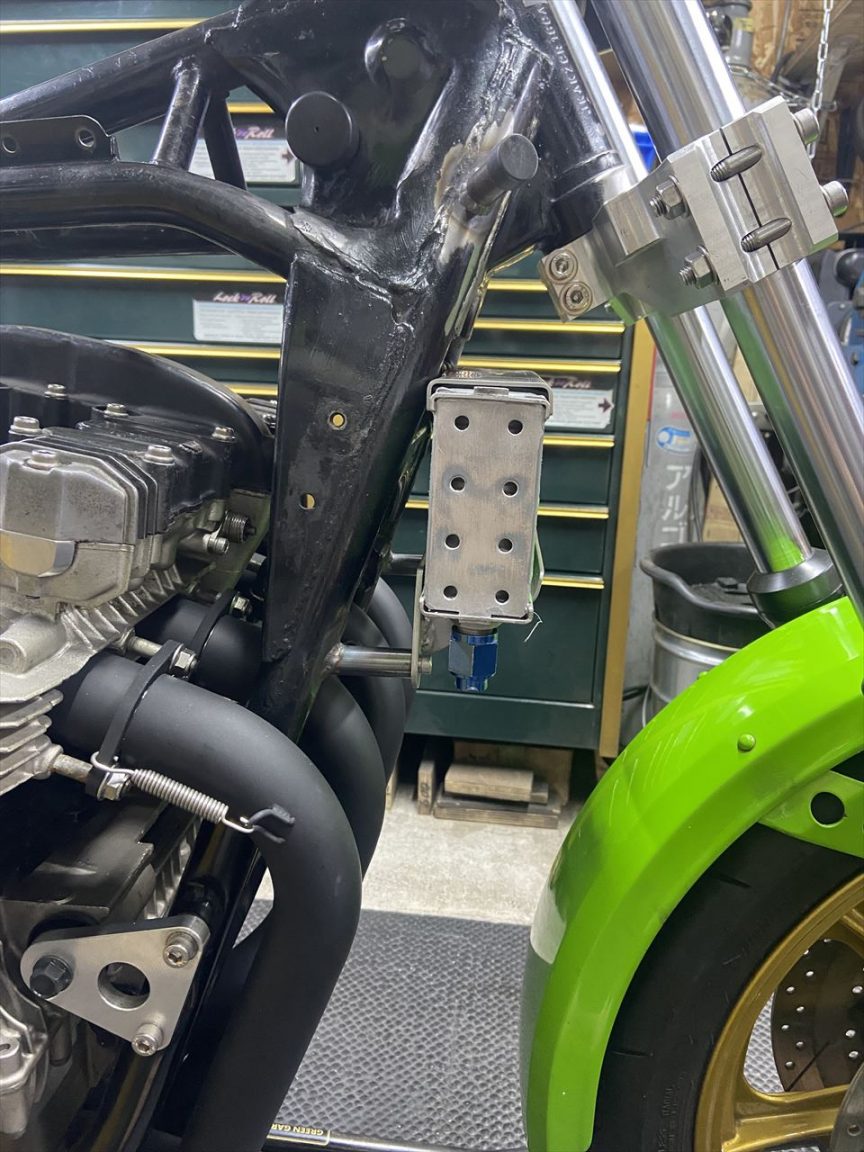

高さのあるワークスタイプステムとのクリアランスはこのくらい。十分なハンドル切れ角が確保できています。フォークが長いので、フロントフェンダーとのクリアランスも十分です。

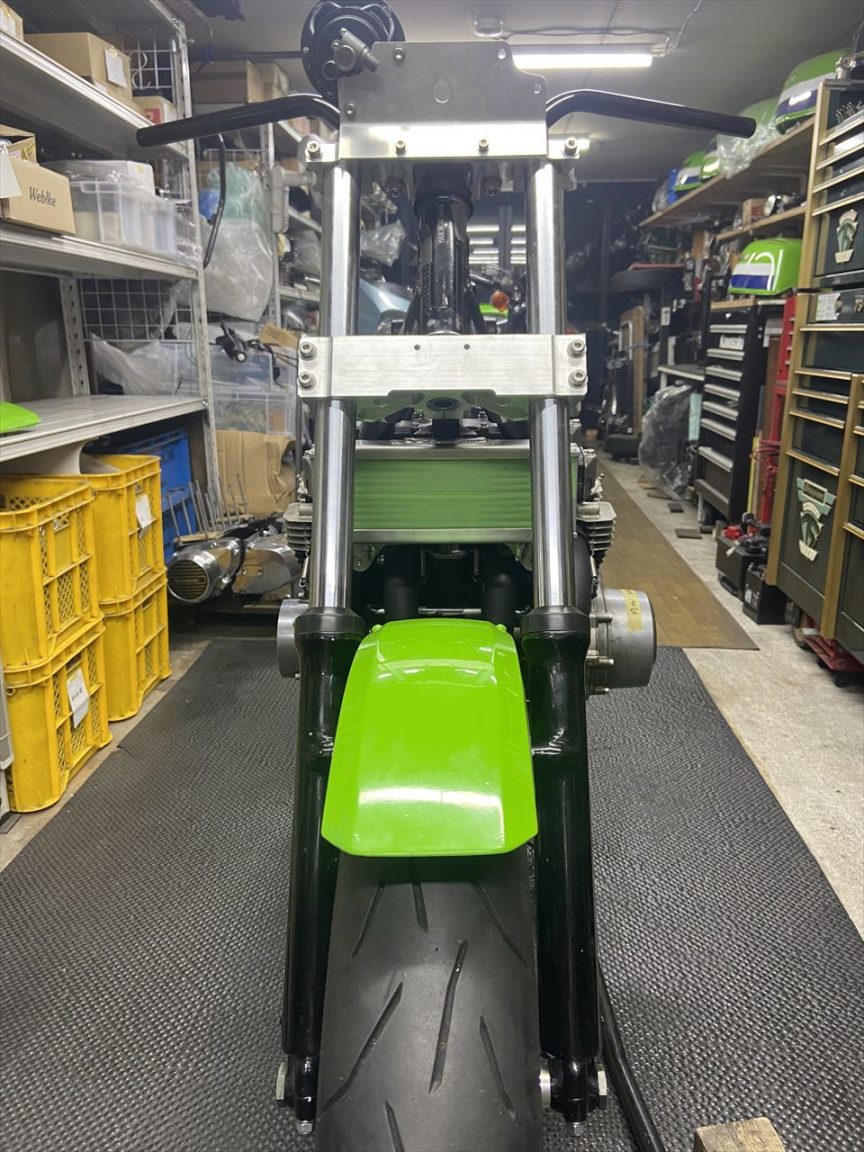

前から見るとこんな感じ。

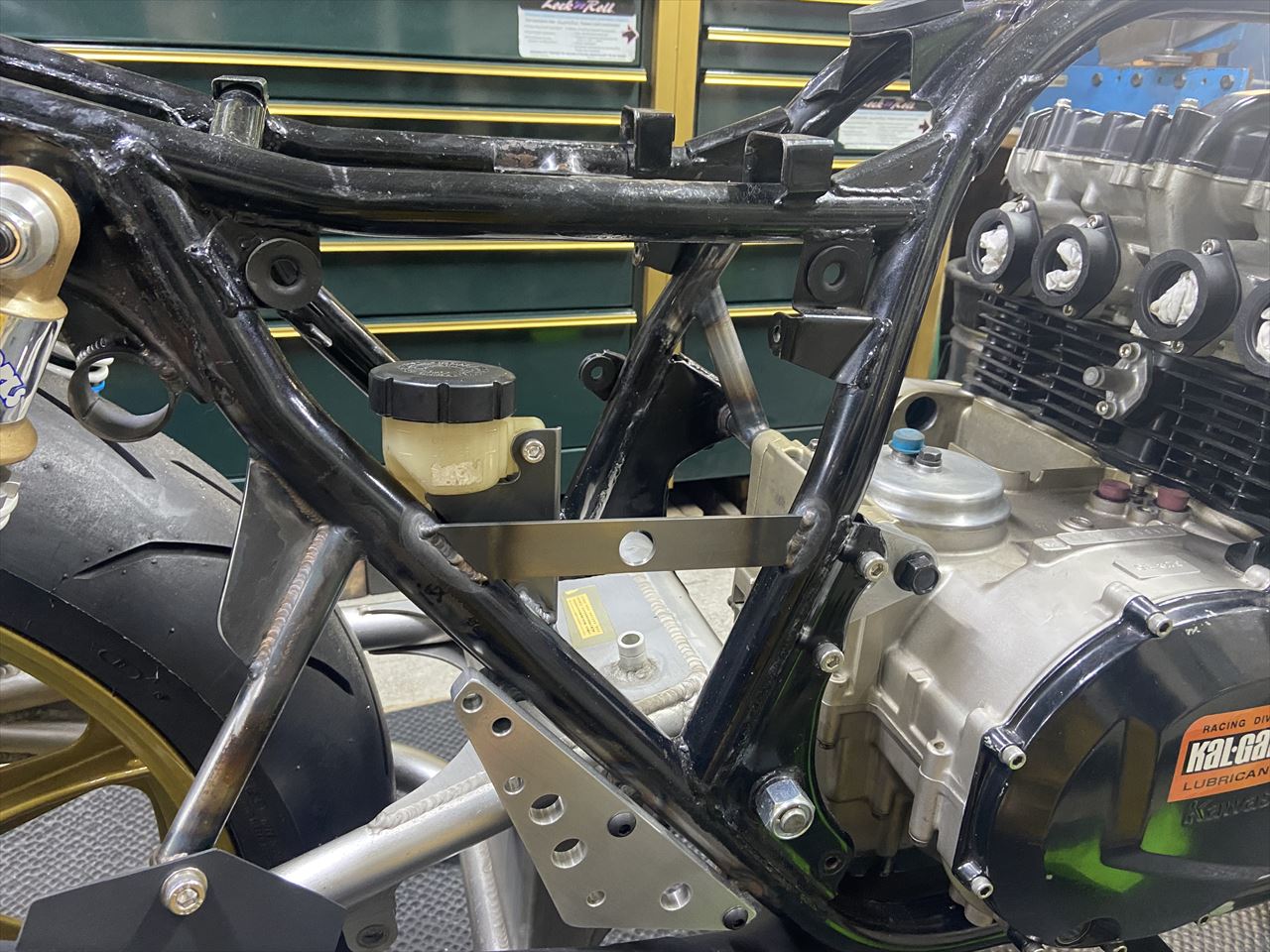

右サイドカバーの下側受けと、S1タイプのリザーバータンクステーも溶接で取り付けました。
