鉄S1スイングアーム製作の続きです。トラス補強部分のパイプを準備します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/08/IMG_9655_R.jpg?resize=525%2C394&ssl=1)
パイプを溶接します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/08/IMG_9657_R-1.jpg?resize=525%2C394&ssl=1)

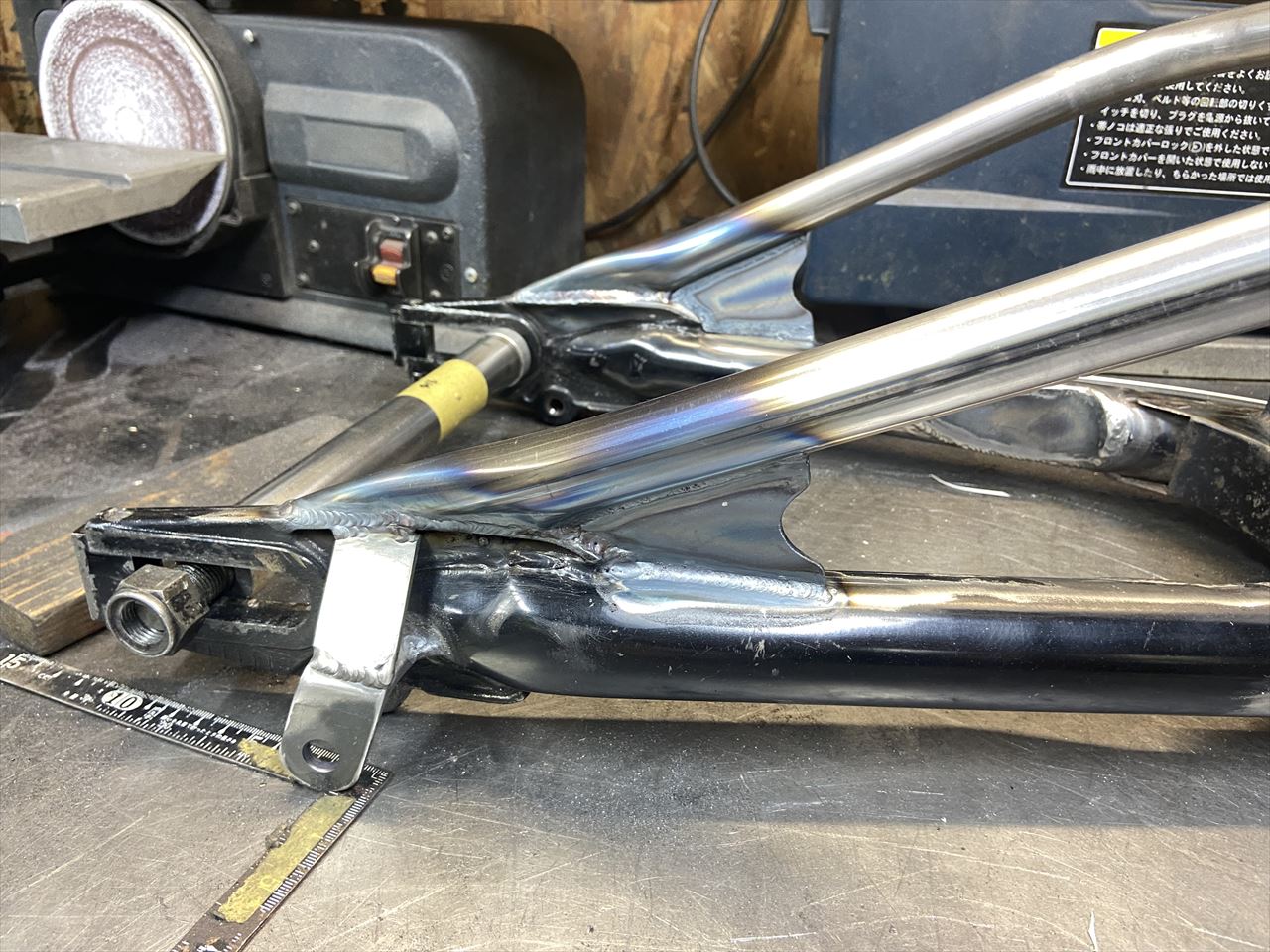

三角補強板を溶接します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/08/IMG_9659_R-1.jpg?resize=525%2C394&ssl=1)

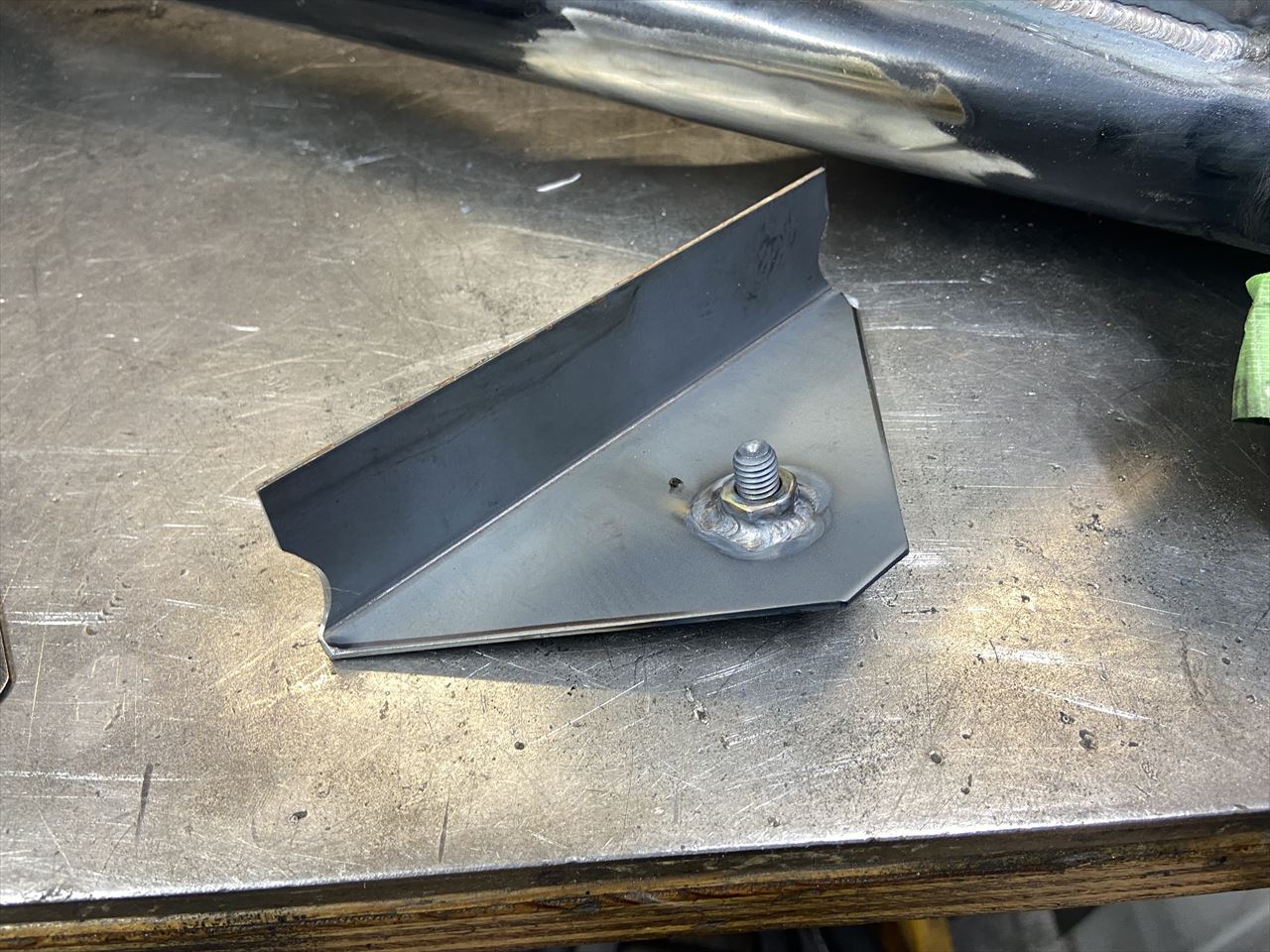

キャッチタンクの底板を製作します。ドレンボルト用のネジも装備します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/08/IMG_9661_R.jpg?resize=525%2C394&ssl=1)

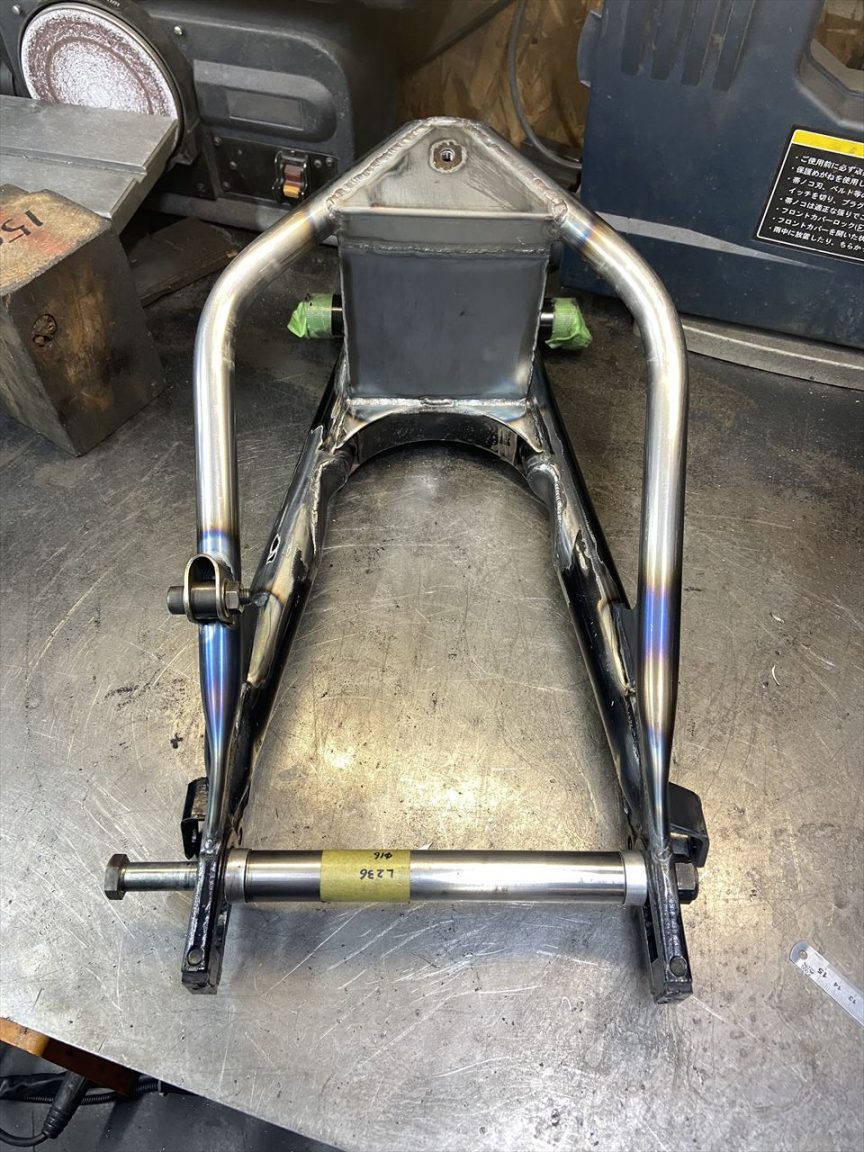

キャッチタンクの底を溶接します。トルクロッド受けも設置。今回は、チェーンラインが6ミリほどオフセットになるので、トラスパイプはかなりワイドにしています。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/08/IMG_9669_R.jpg?resize=525%2C700&ssl=1)

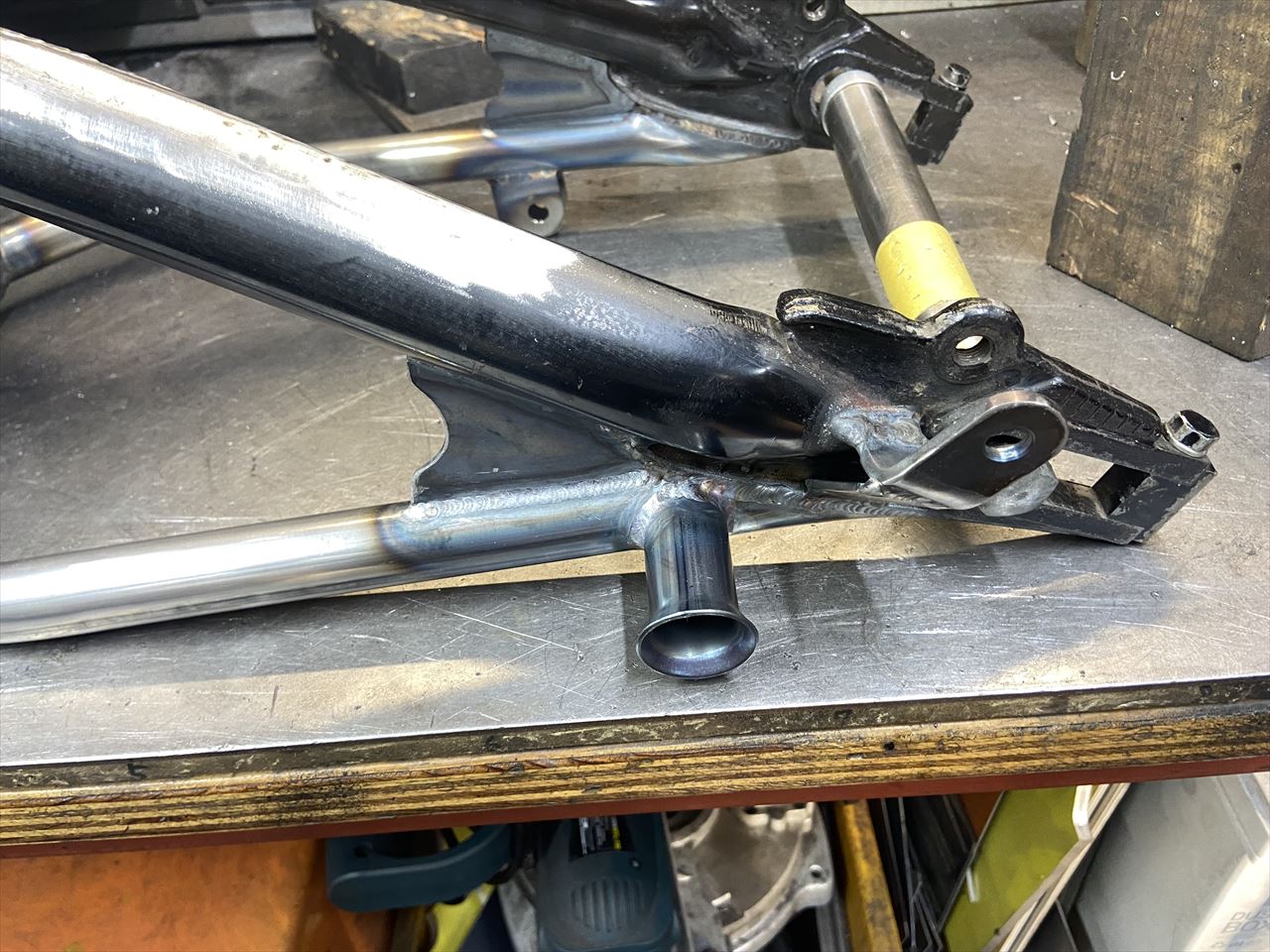

レーシングスタンドフックも装着しました。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/08/IMG_9676_R.jpg?resize=525%2C394&ssl=1)

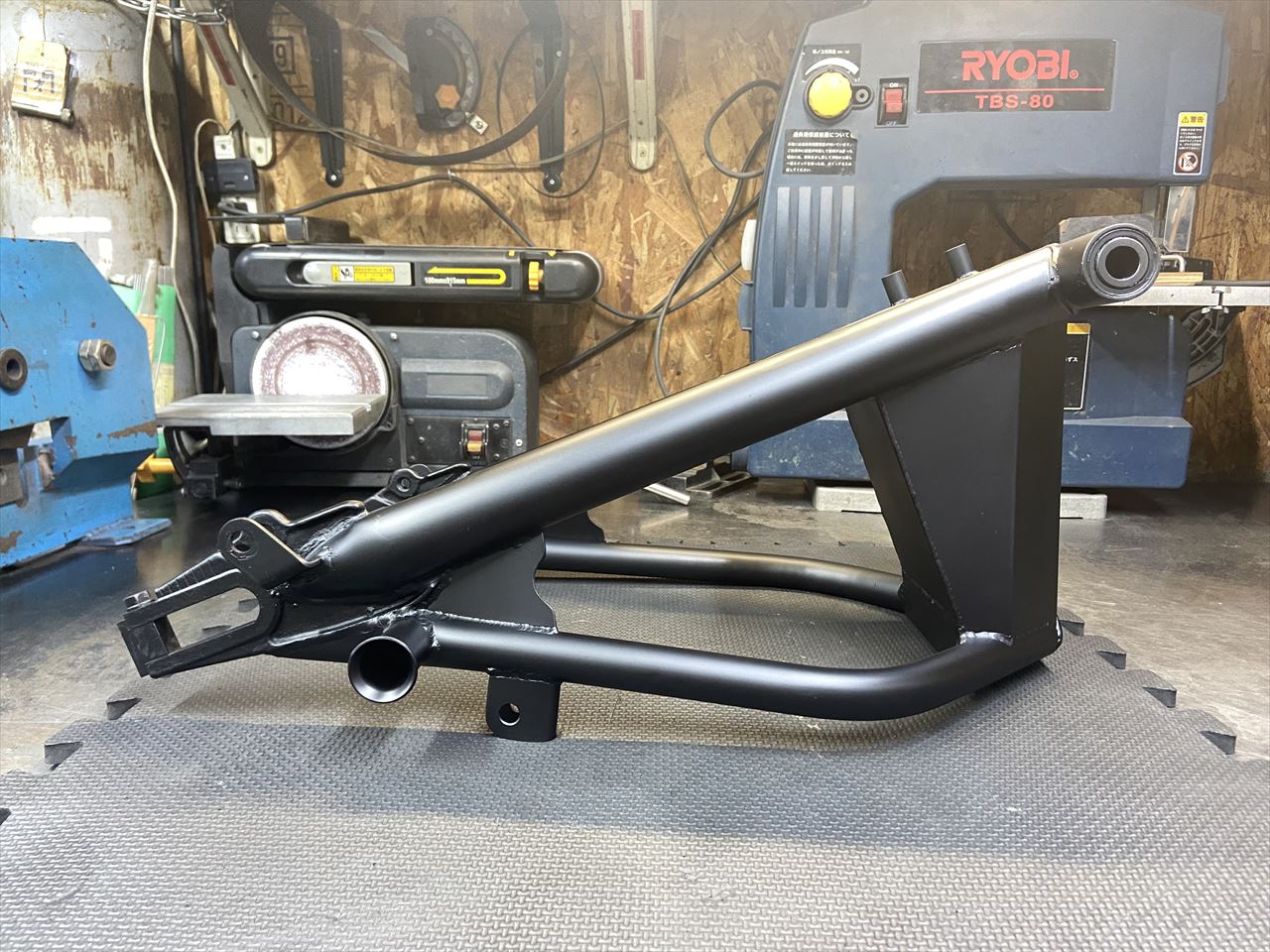

塗装して完成です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/08/IMG_9685_R.jpg?resize=525%2C394&ssl=1)

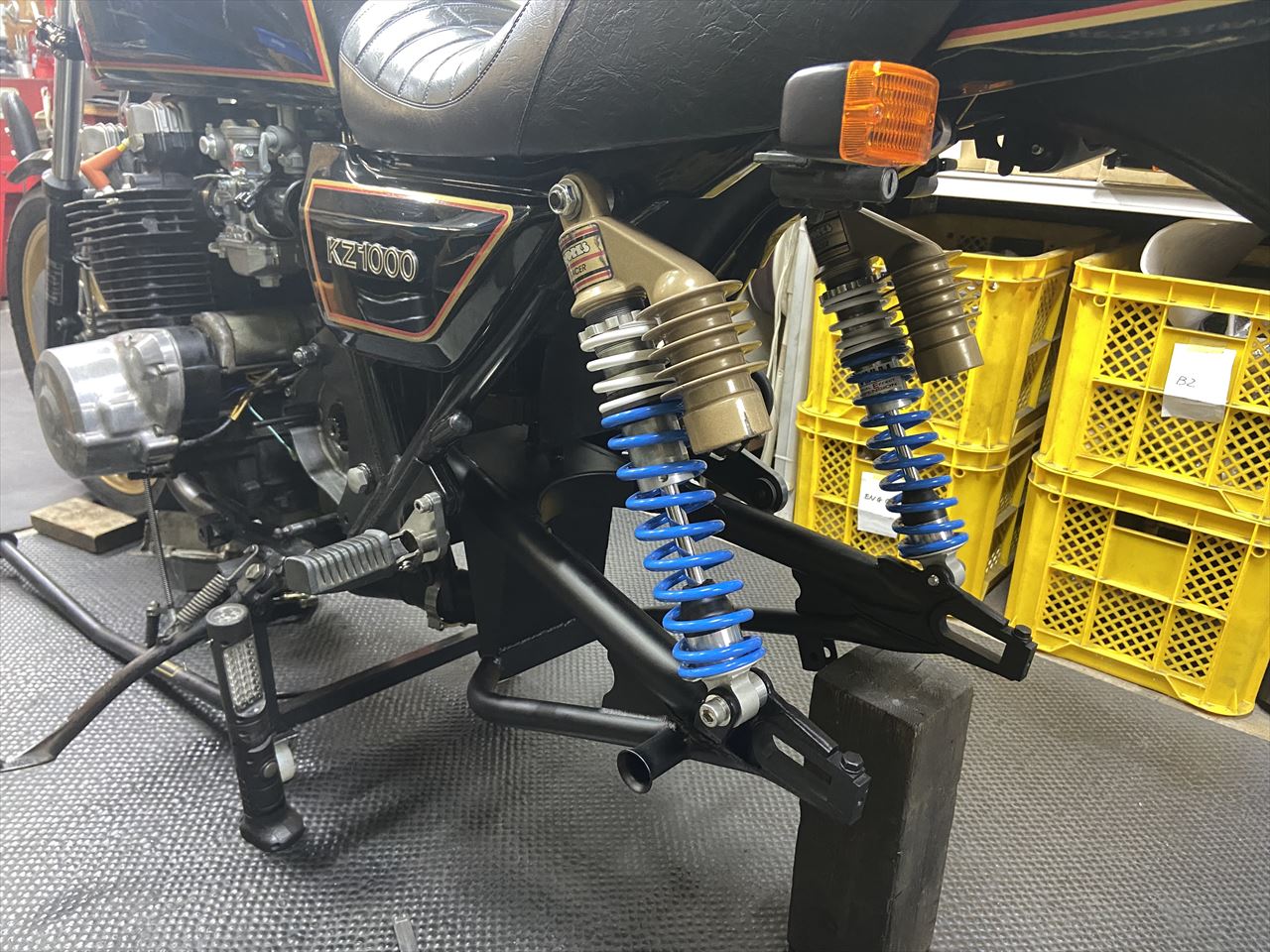

車両に取り付けます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/08/IMG_9692_R.jpg?resize=525%2C394&ssl=1)

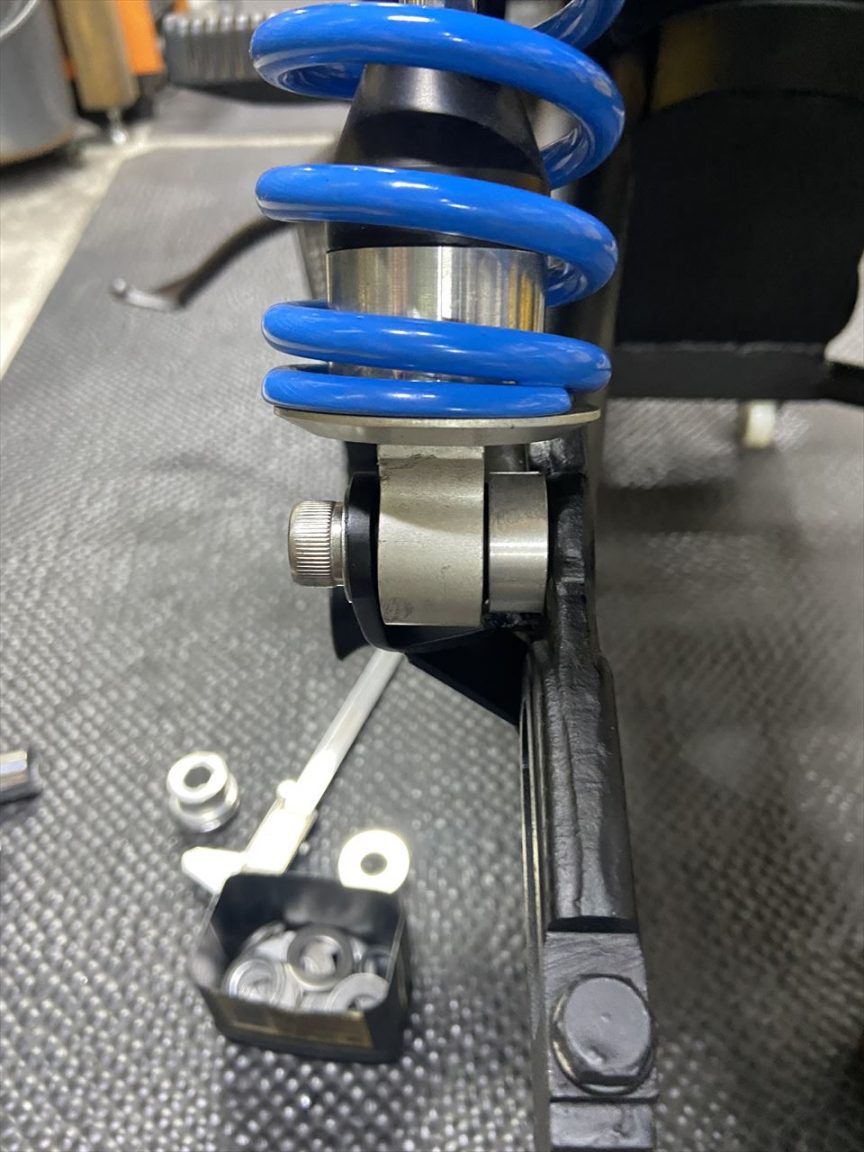

リヤショックは左側のみ10ミリオフセット。サス受けの幅を30ミリにし、内側に10ミリのスペーサーを入れてマウントします。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/08/IMG_9693_R.jpg?resize=525%2C700&ssl=1)

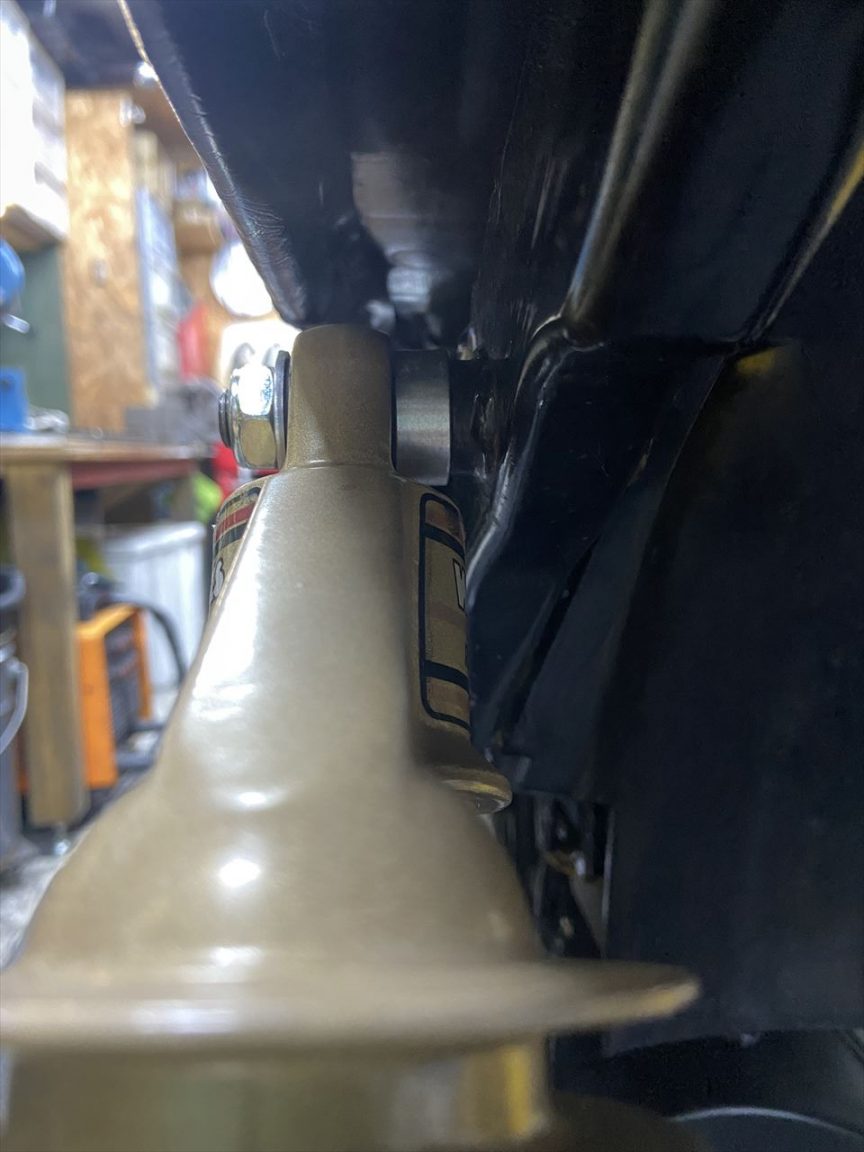

上側も同様に10ミリのスペーサーを入れます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/08/IMG_9694_R.jpg?resize=525%2C700&ssl=1)

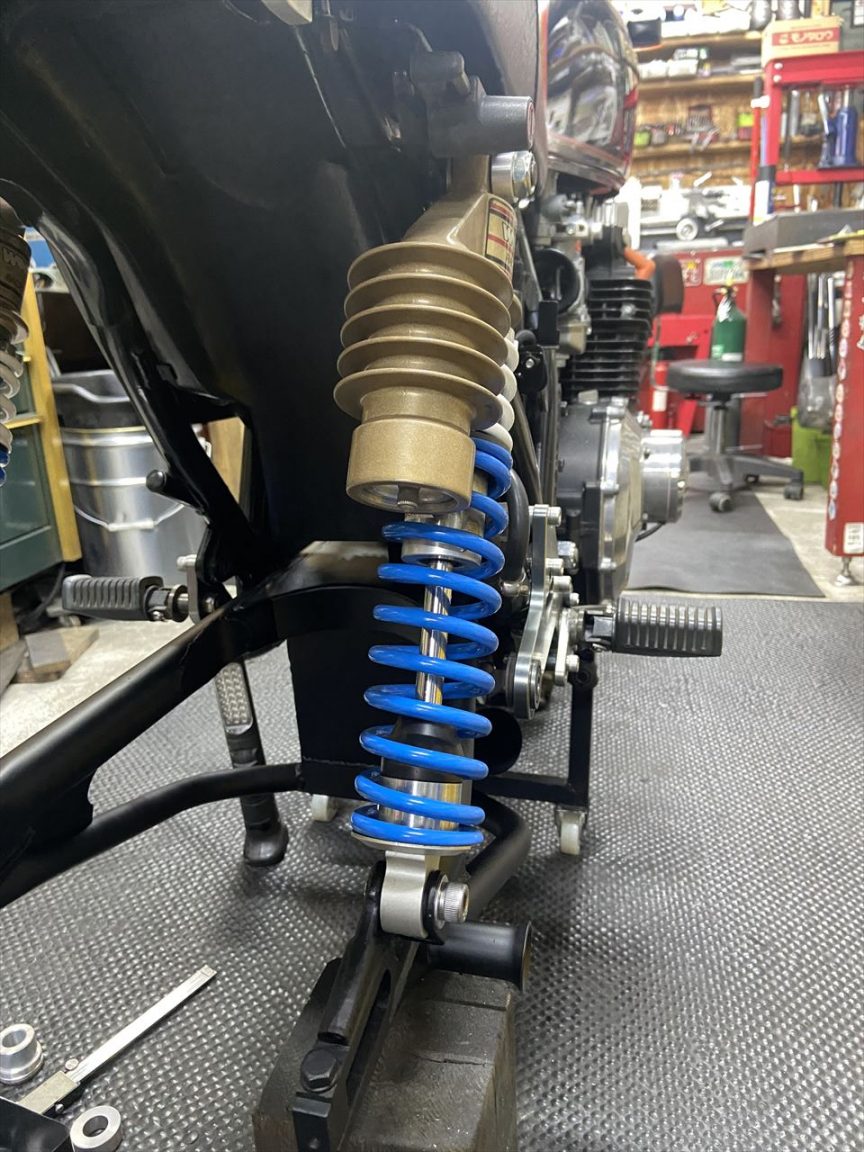

右のショックはオフセット無し、ノーマルと同じ位置です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/08/IMG_9695_R.jpg?resize=525%2C700&ssl=1)

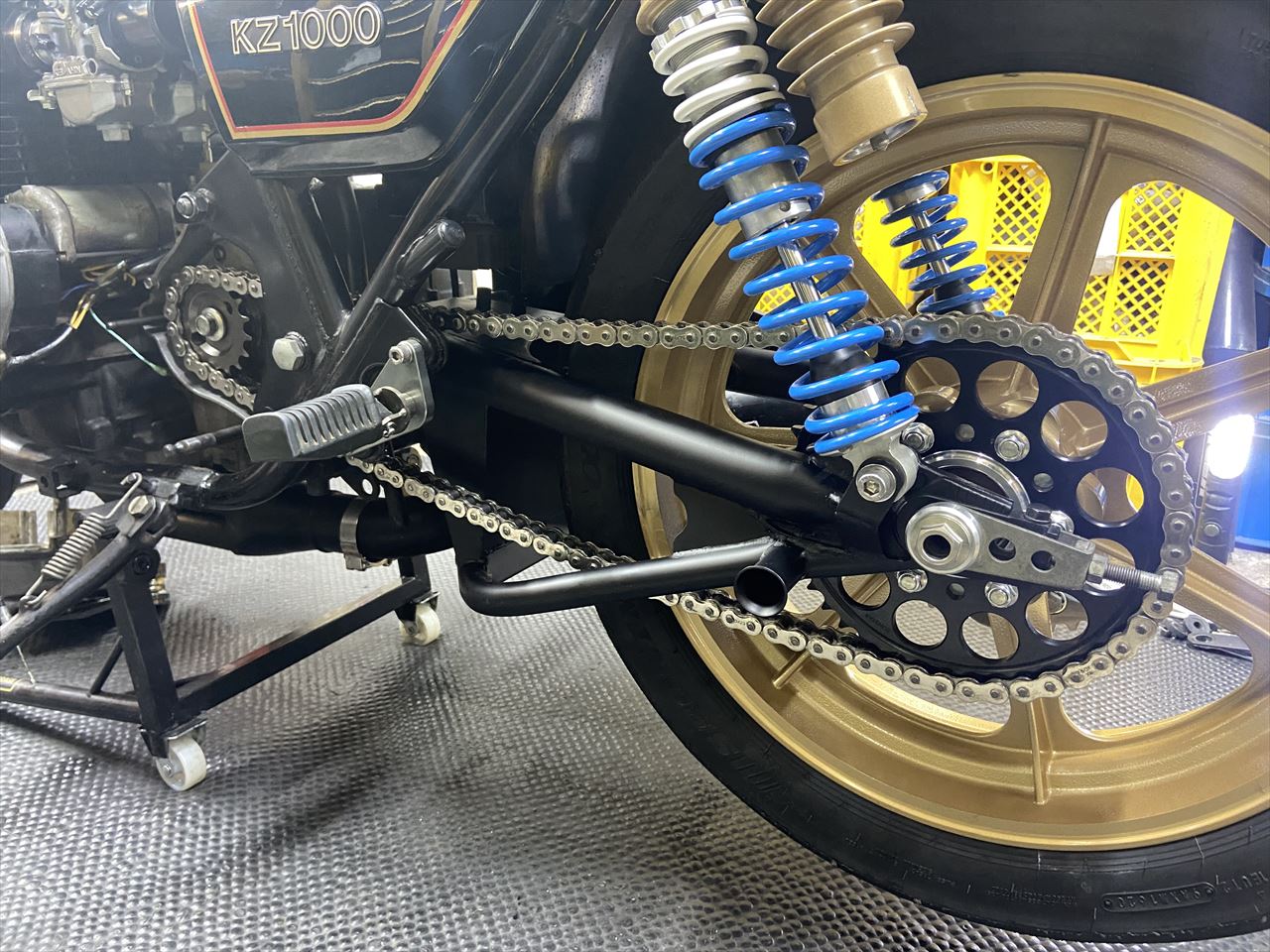

チェーンを取り付けてカシメめます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/08/IMG_9704_R.jpg?resize=525%2C394&ssl=1)

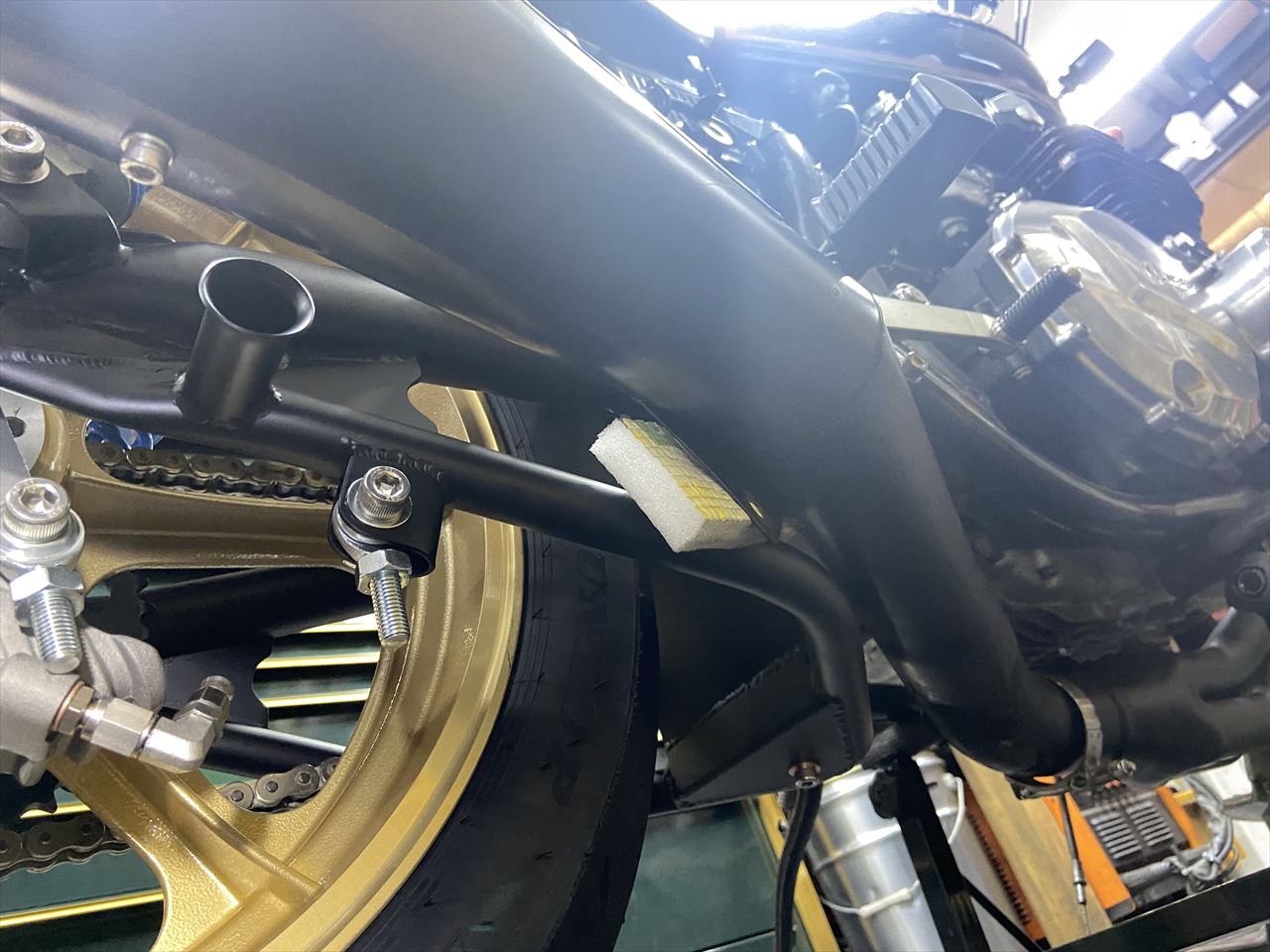

マフラーはトラスパイプにブラケットが干渉するので、ブラケットを上側に移設する予定です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/08/IMG_9707_R.jpg?resize=525%2C394&ssl=1)
