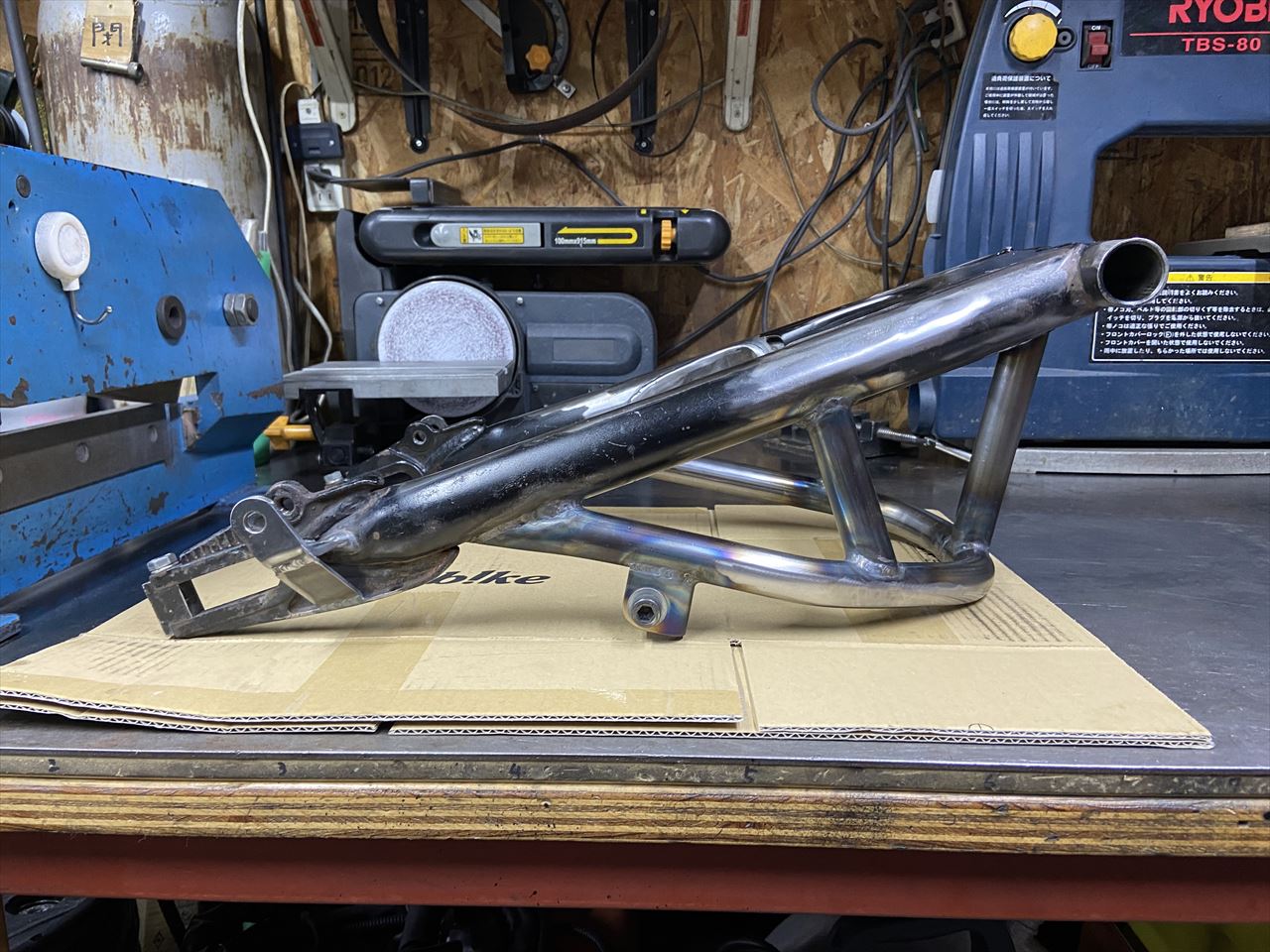

Z1R1 H.S様 ワークススイングアーム溶接組み立て終了

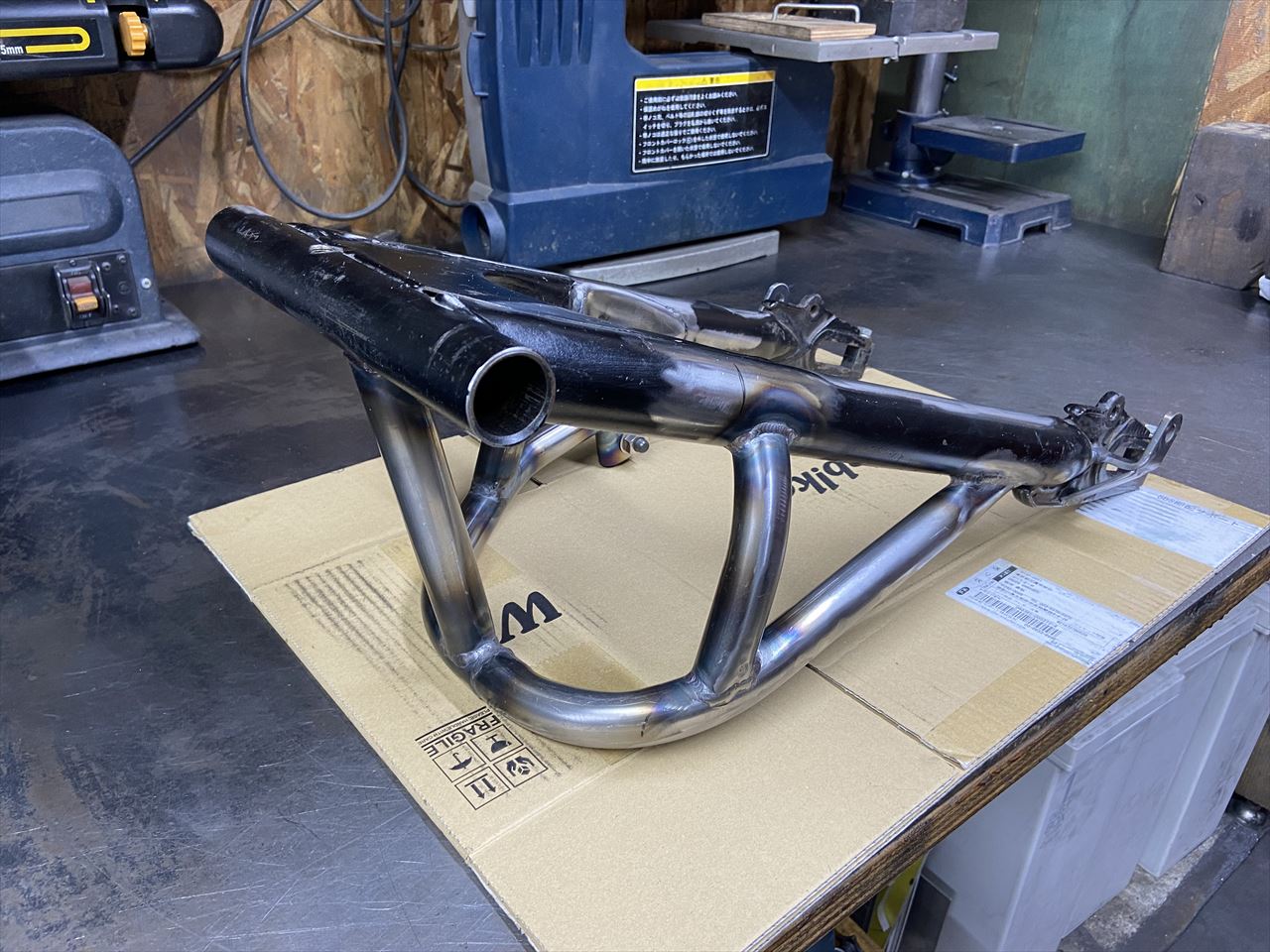

溶接でトラス構造のパイプを組み立てます。



溶接後、ひずみがないか確認します。



この後塗装して完成です。



今回の仕様は、ワークスタイプスイングアームの標準的な仕様です。

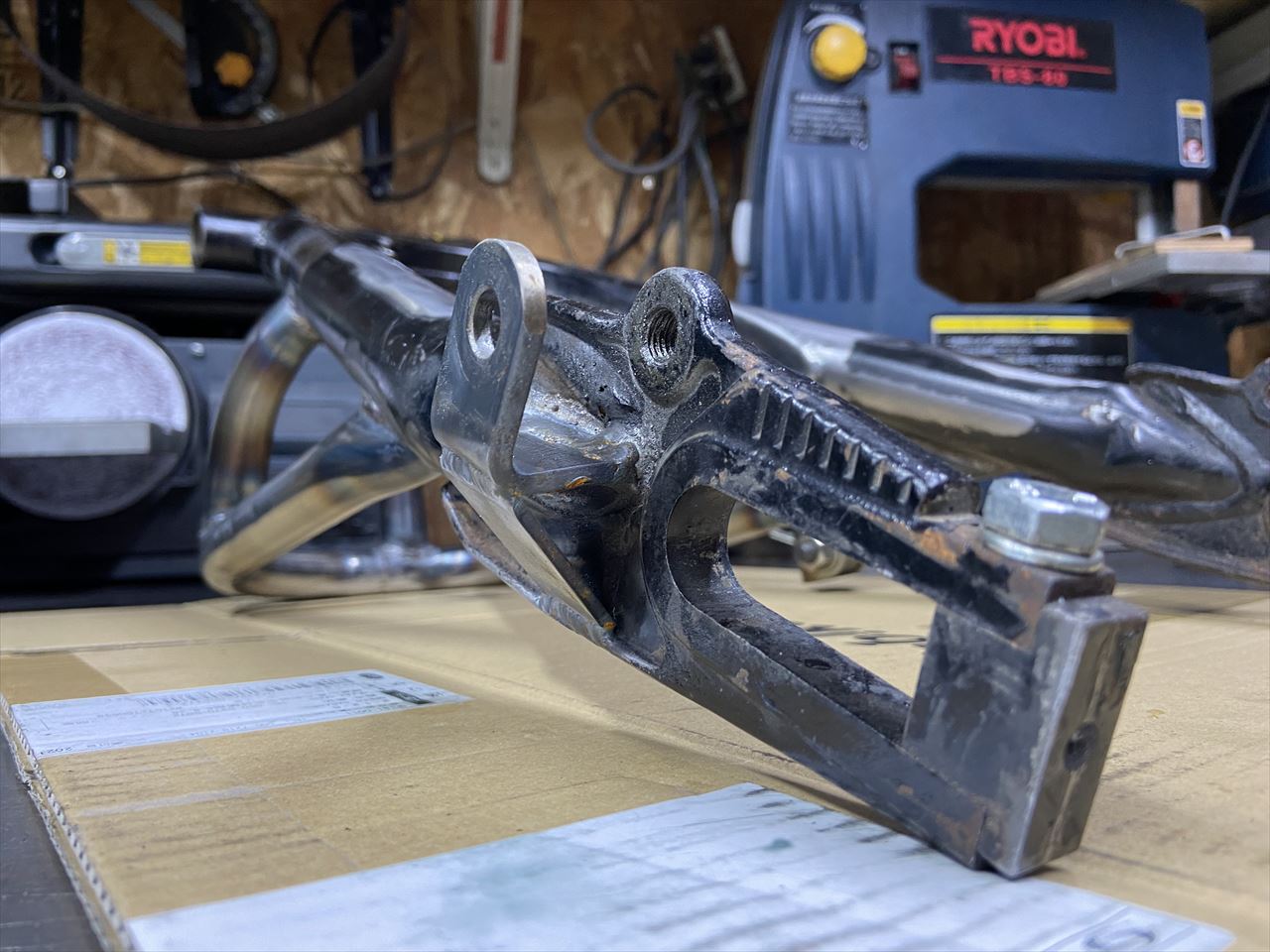

トルクロッド受けは下側に設置。トルクロッドは200ミリくらいのショートタイプとなります。



タイヤは実幅160ミリまで対応です。よく使うダンロップのα14Zなどは、サイズの呼称は150/70-18ですが、実際の幅は160ミリあります。

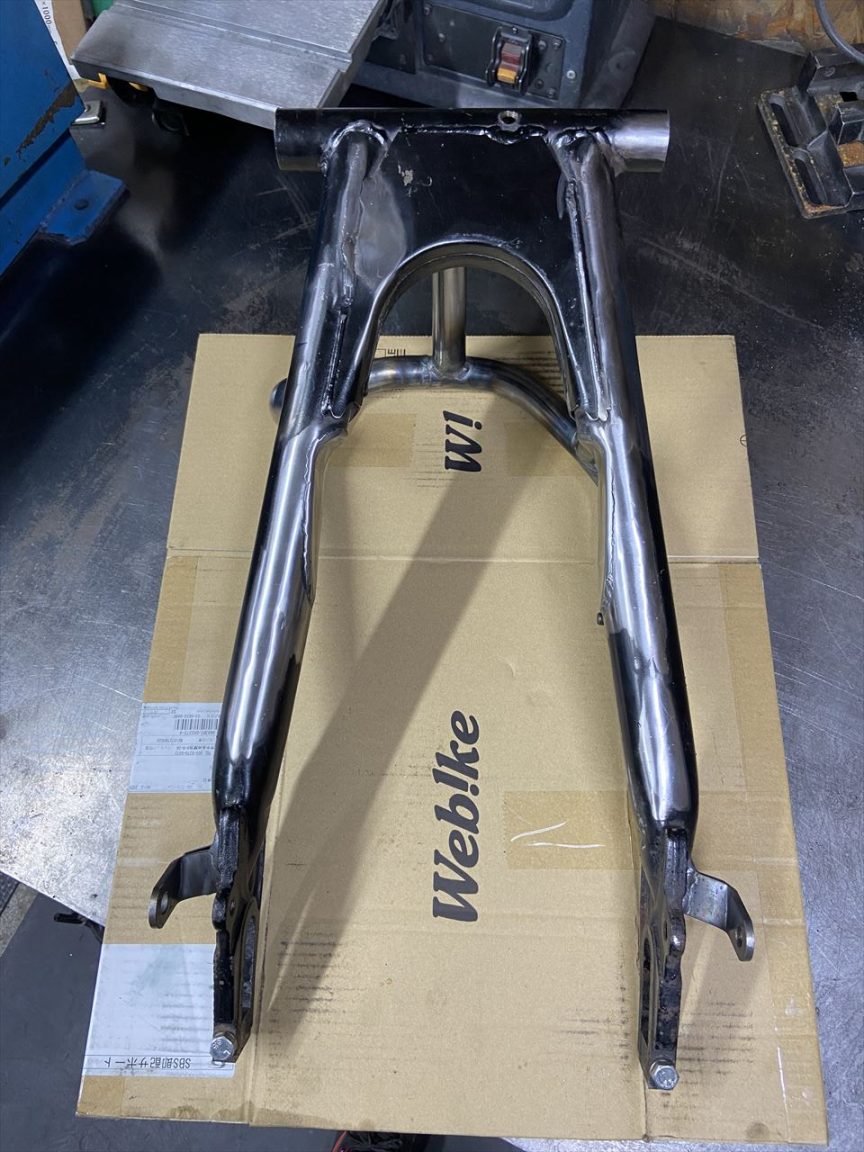

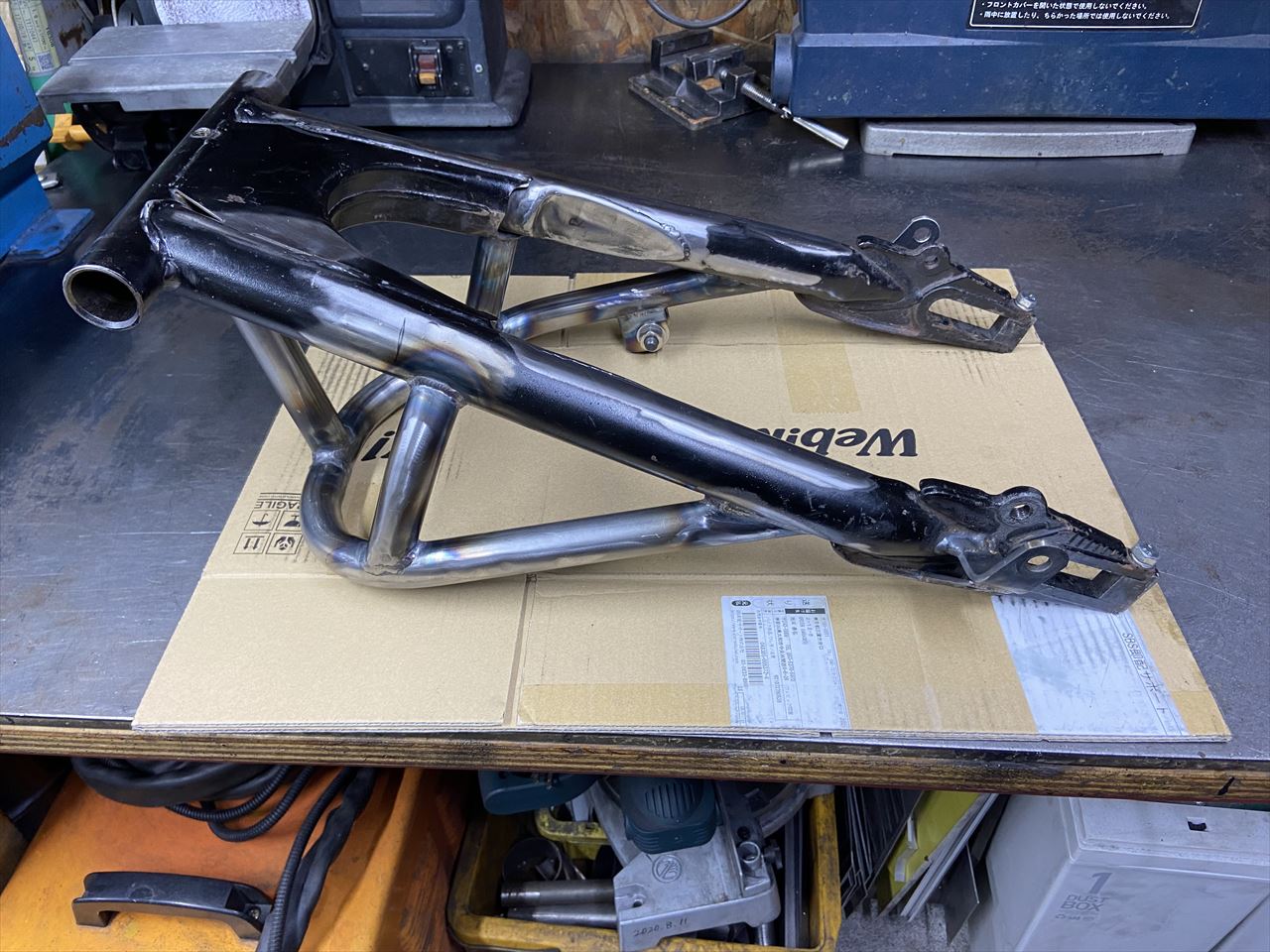

裏から見るとこんな感じ。トラスパイプのチェーン側は、チェーンを逃げるために大きく外側に張り出しています。車体右側はマフラーを避けるために内側に入っています。



サス受けは左右とも10ミリオフセットさせています。
