現行のアールズクーラーコアです。以前の物とは形が変わり、色もブラックのみとなりました。

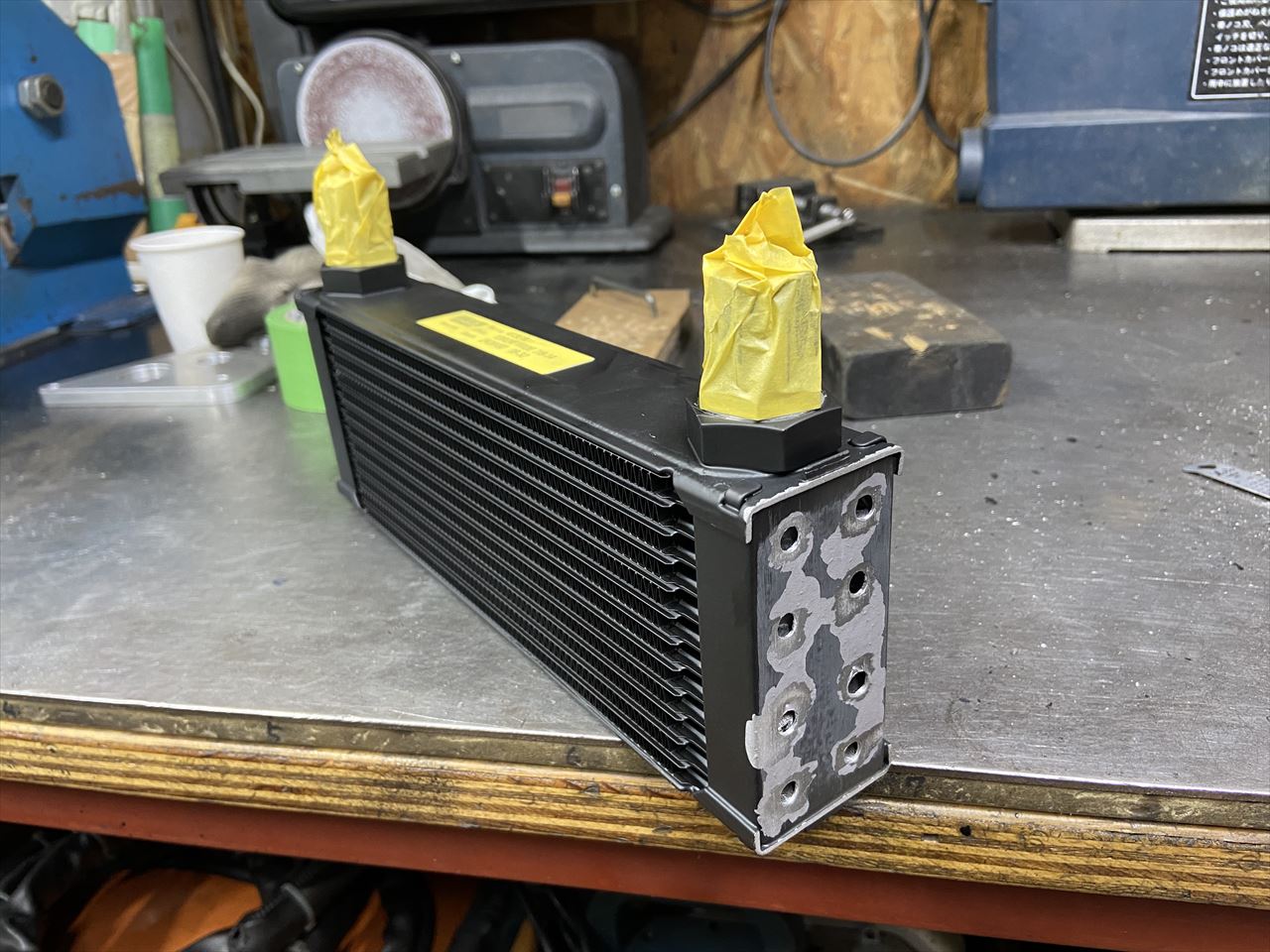

先ずは耳をカットします。
側面に当時風な穴を開けます。この後シルバーで塗装します。

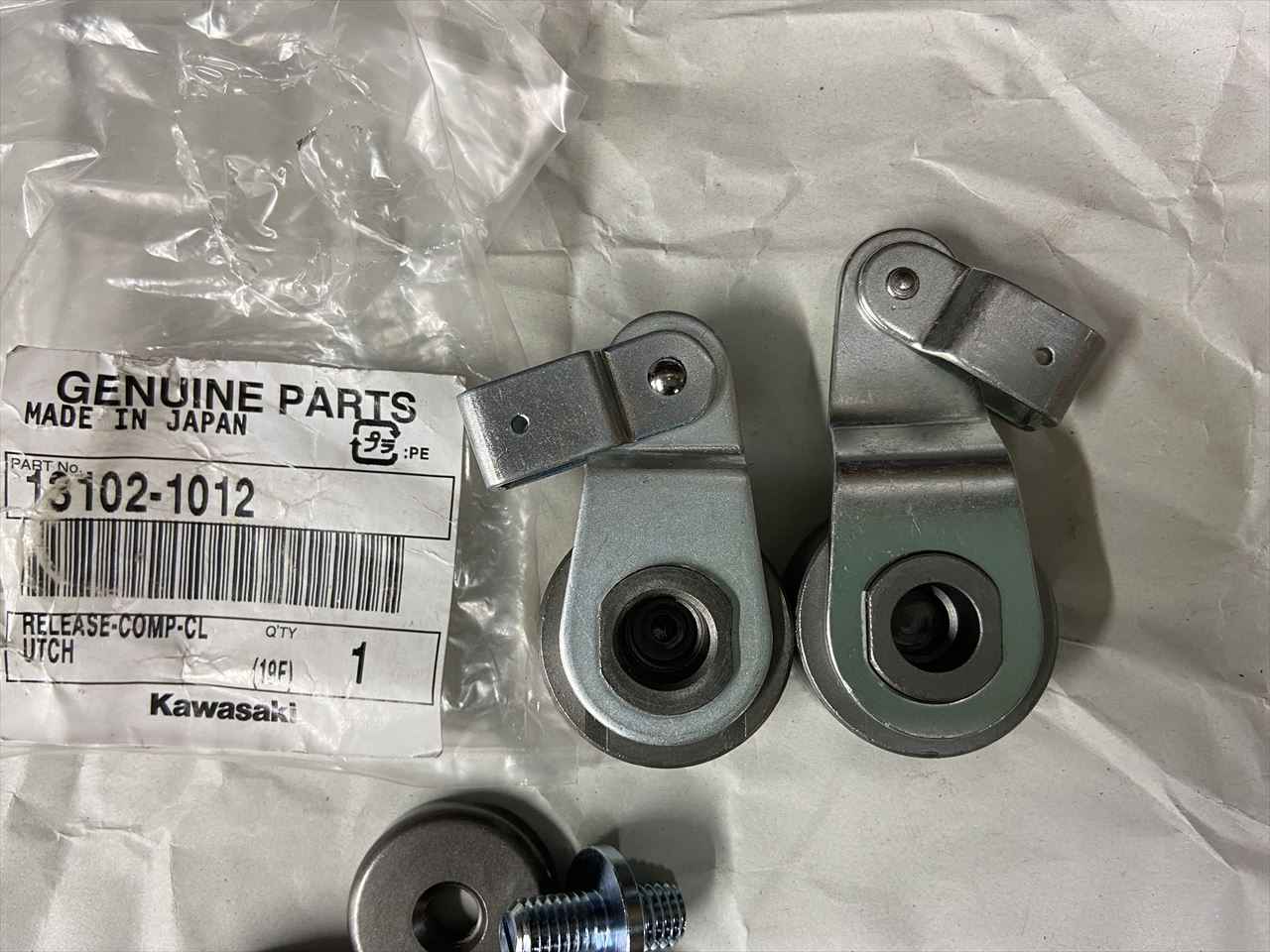

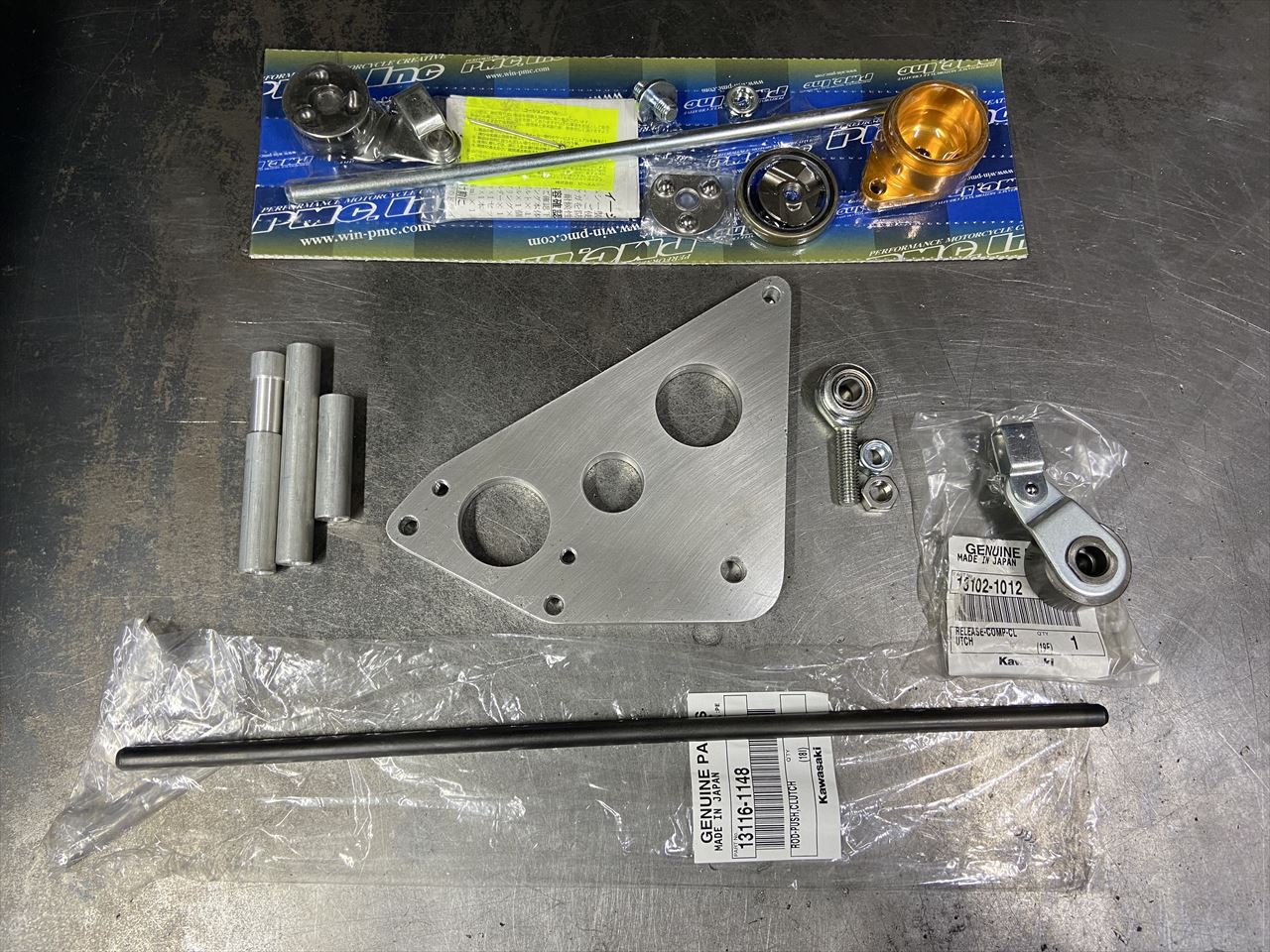

クラッチレリーズもワークスタイプです。レリーズ本体はPMC製のキットを使いますが、プッシュロッとアームはJ系純正品を使います。

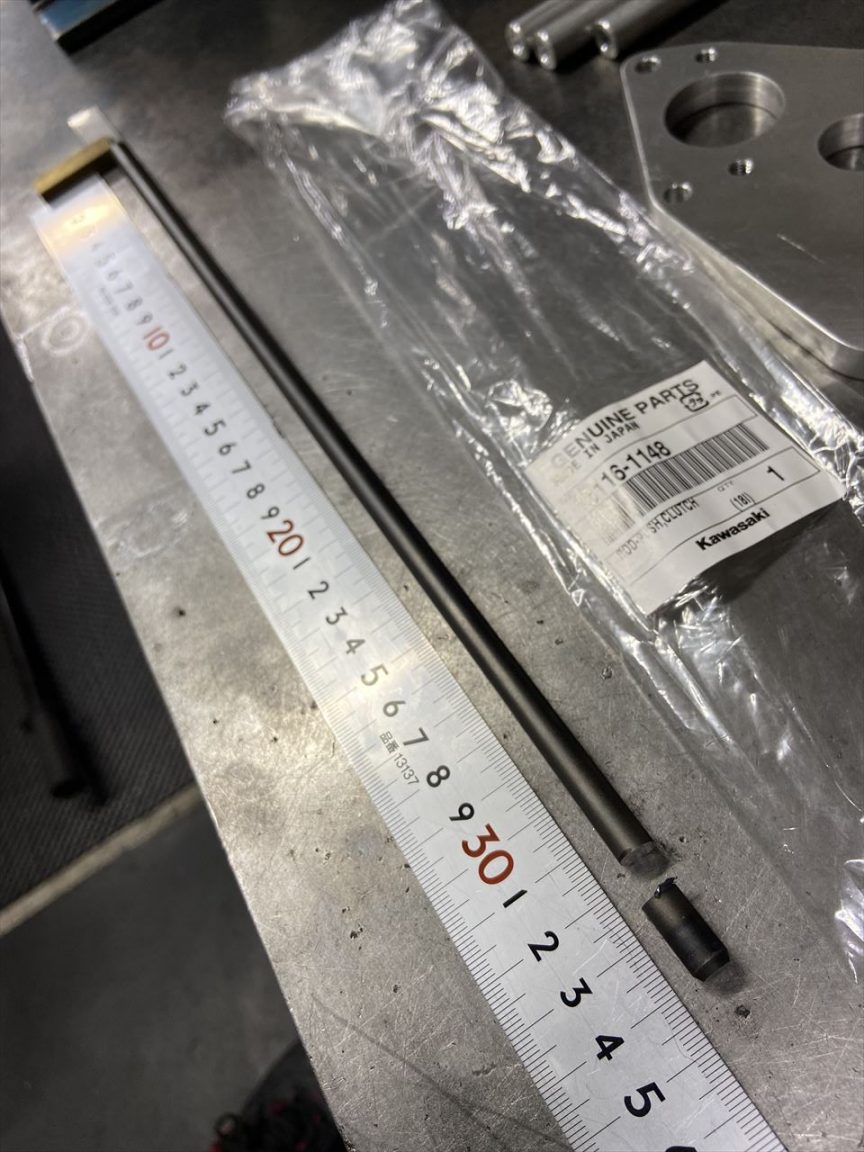

J系純正のプッシュロッドは、長さを少し切り詰めます。
レリーズレバーはアーム長の長いタイプがキットの物ですが、これだとクラッチの切れが悪くなるので、左側のJ純正アームを使います。

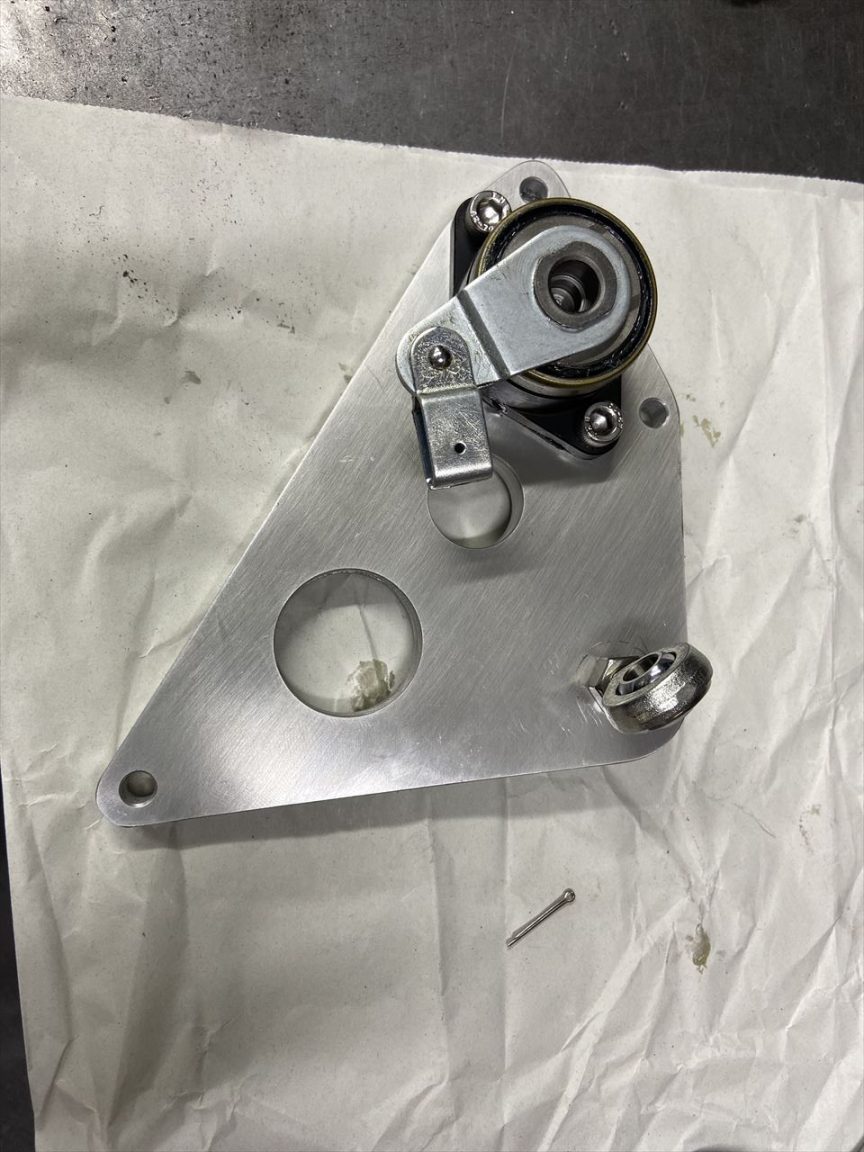

プレートにレリーズをセットします。

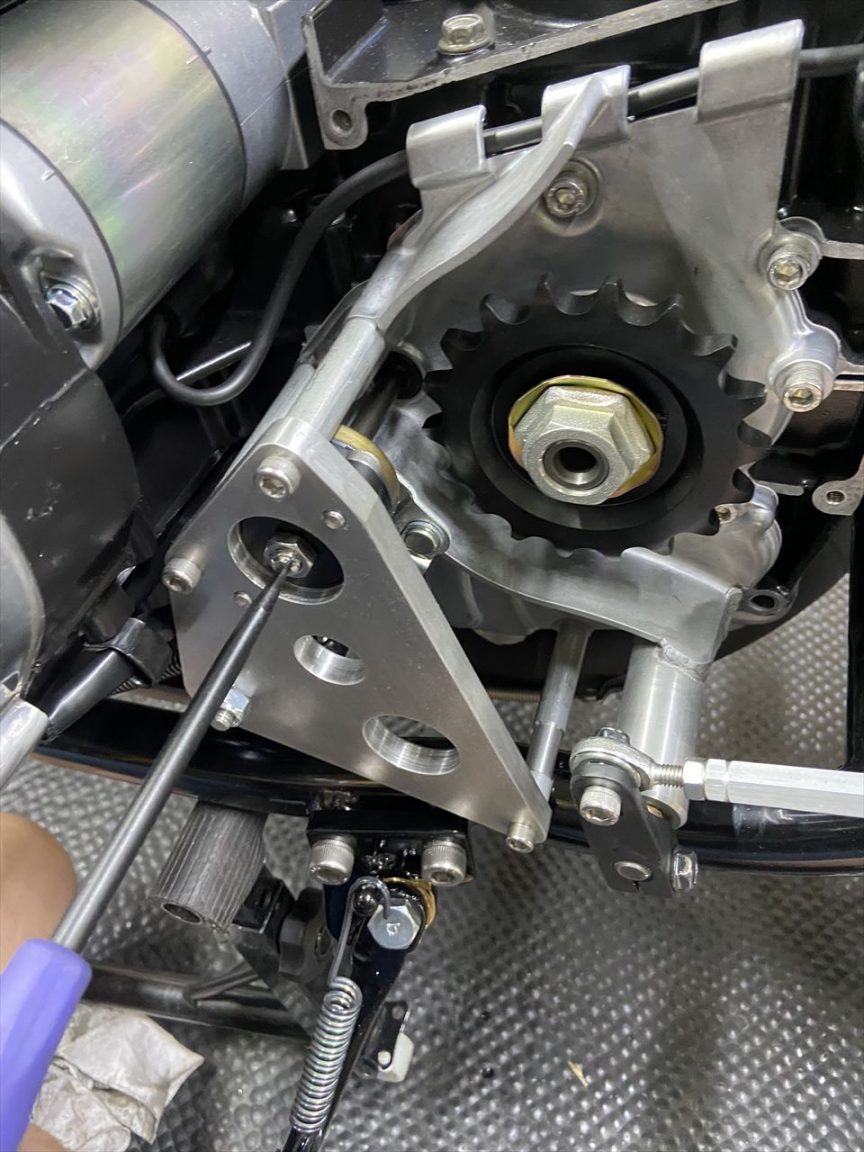

レリーズプレートを取り付け、レバーの遊びを調整します。

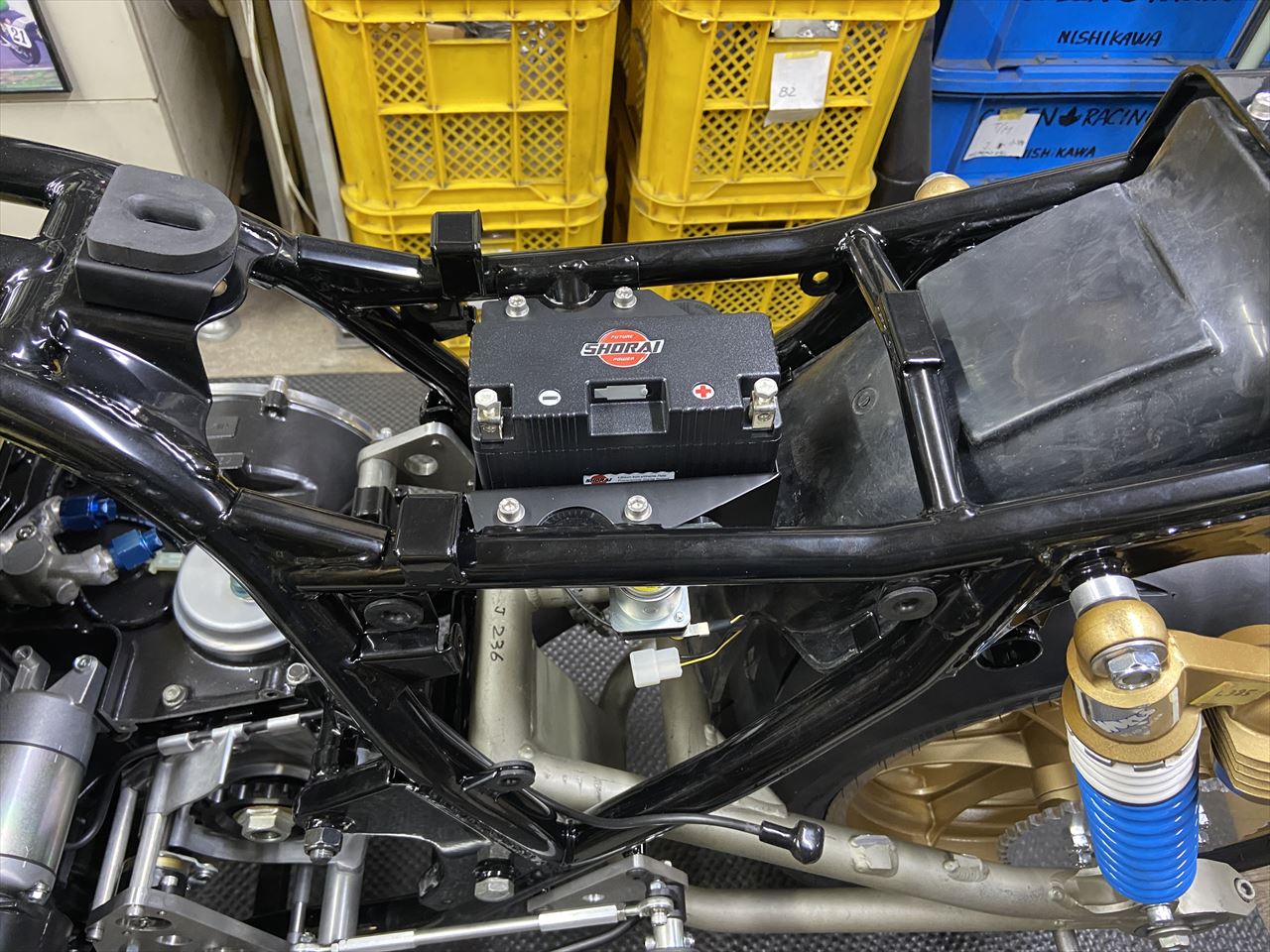

バッテリーケースはスチールプレートで製作。

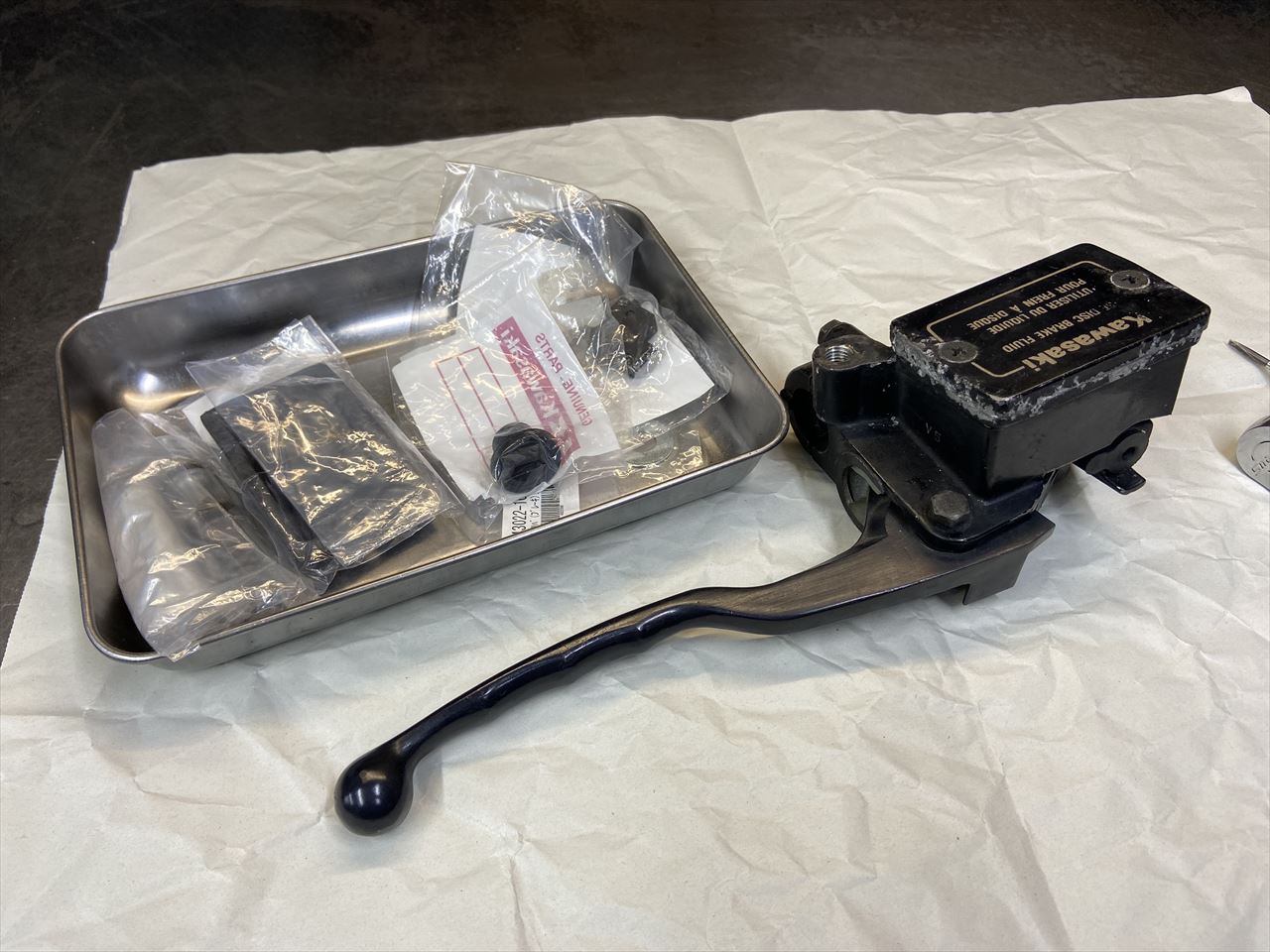

フロントブレーキマスターは1000R系の中古品をオーバーホールして使います。

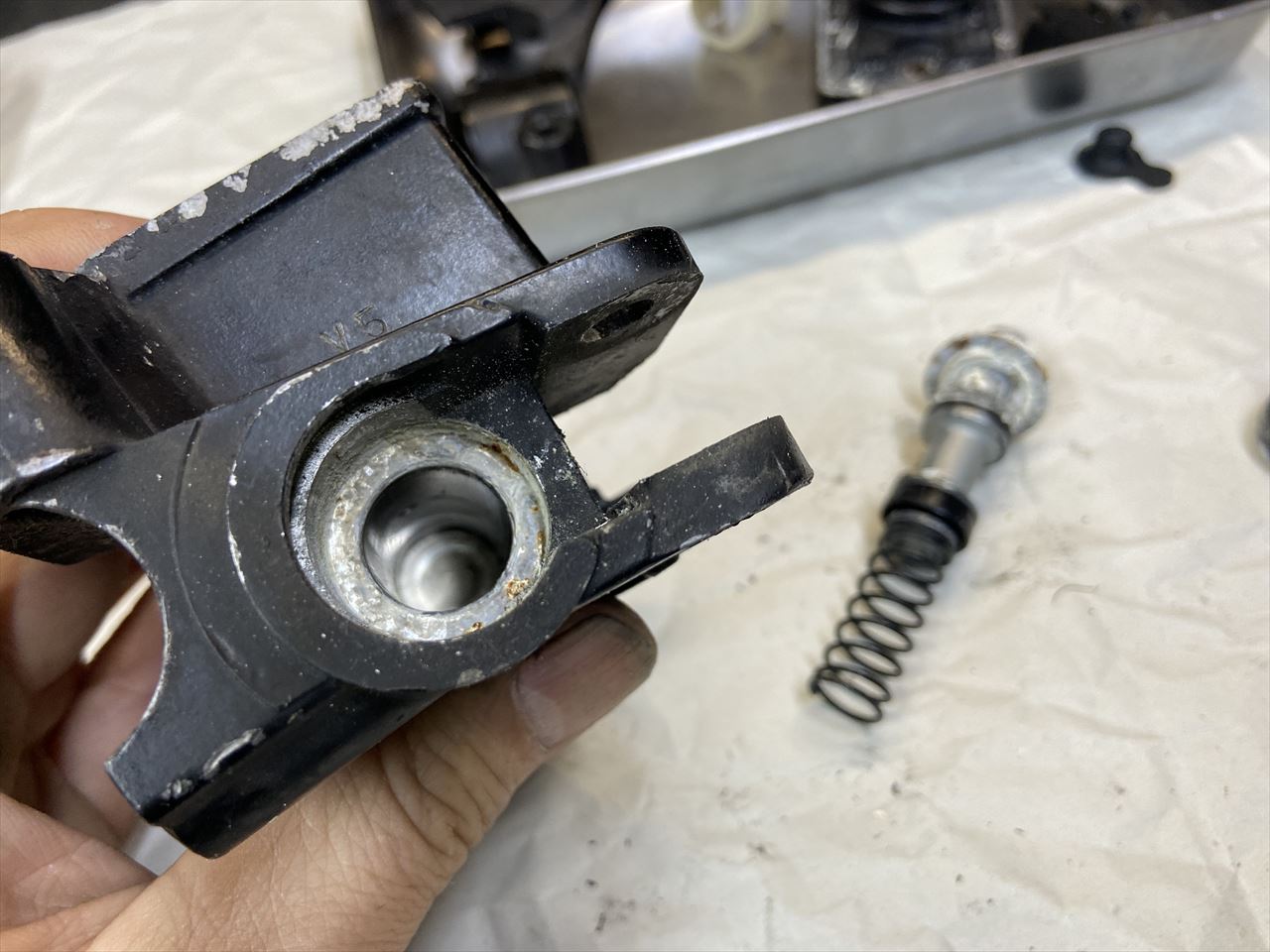

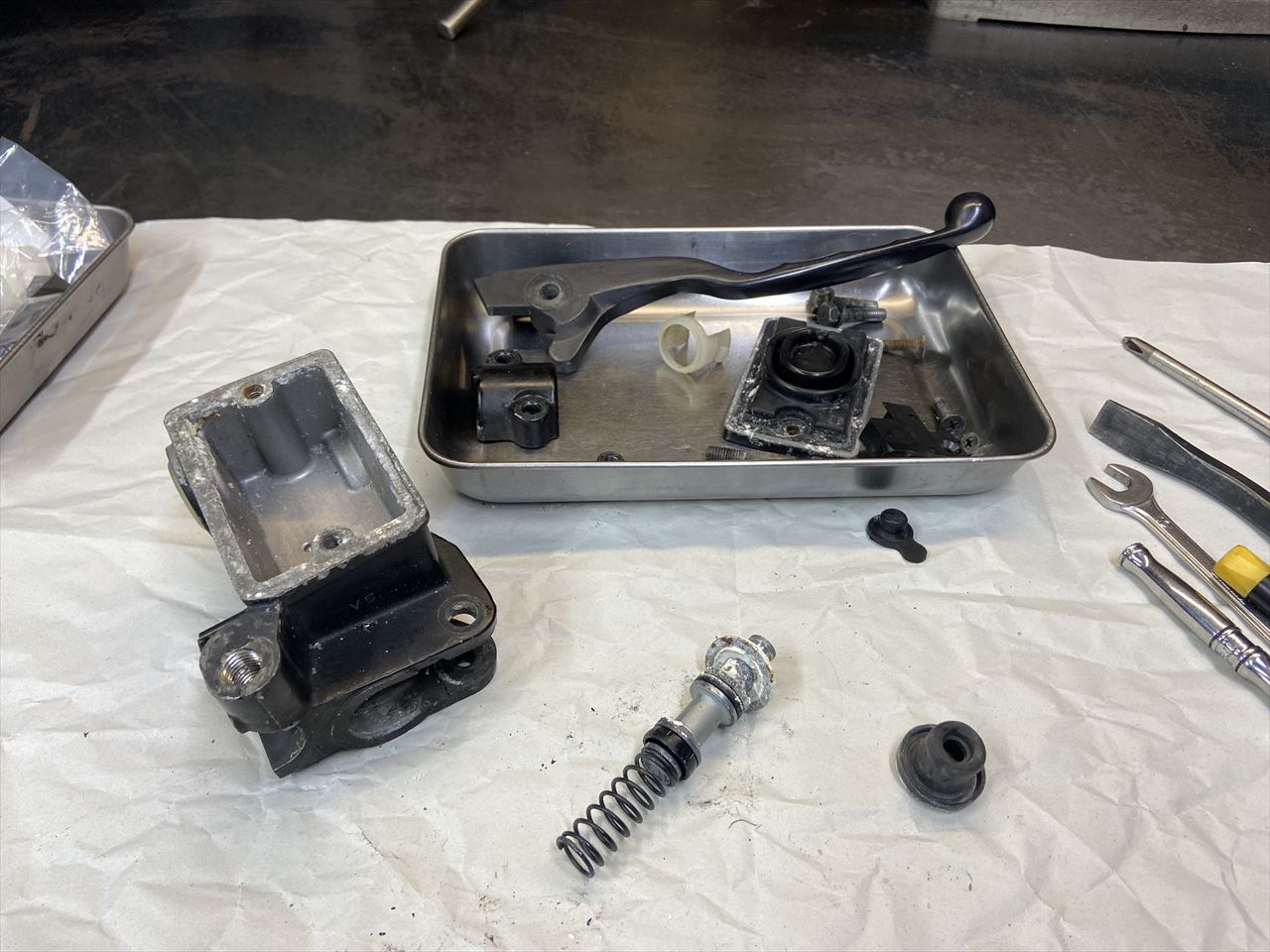

マスターを分解します。

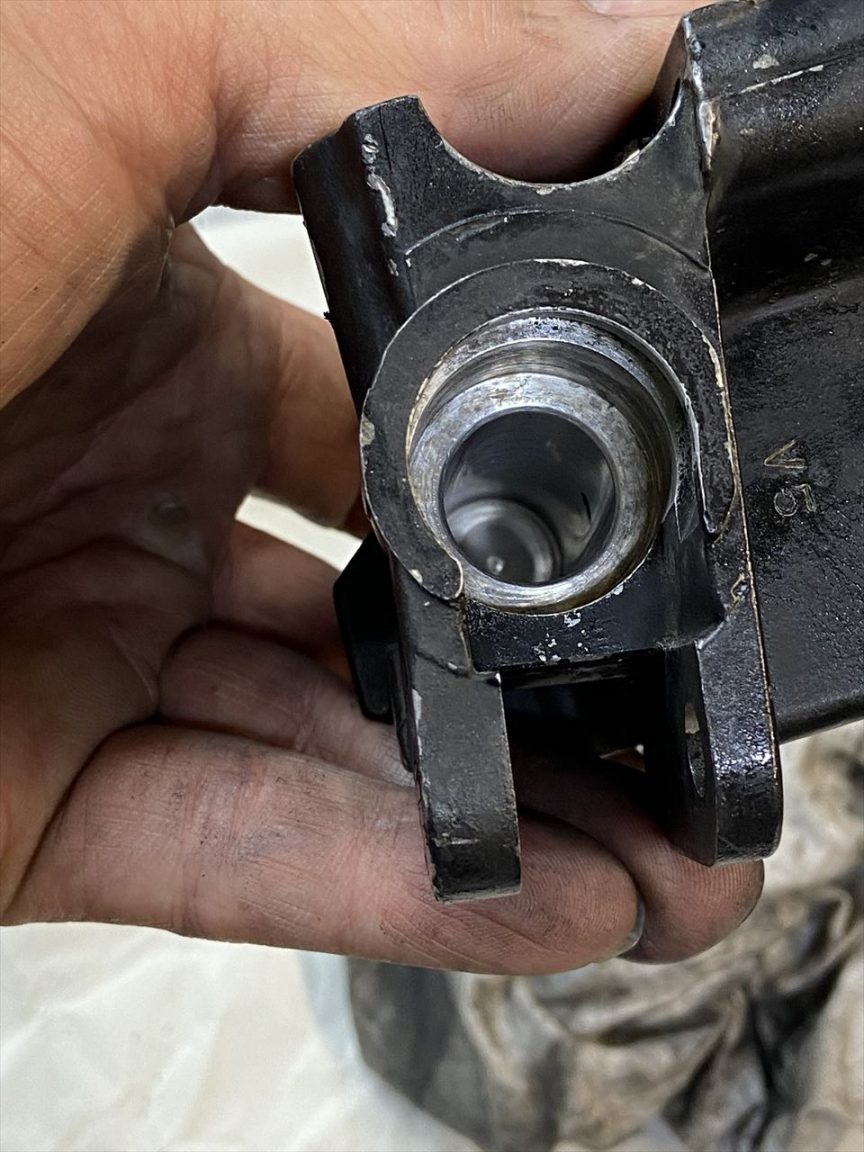

ピストンは固着ぎみで動きが少し渋く、内部をみると若干腐食がみられます。

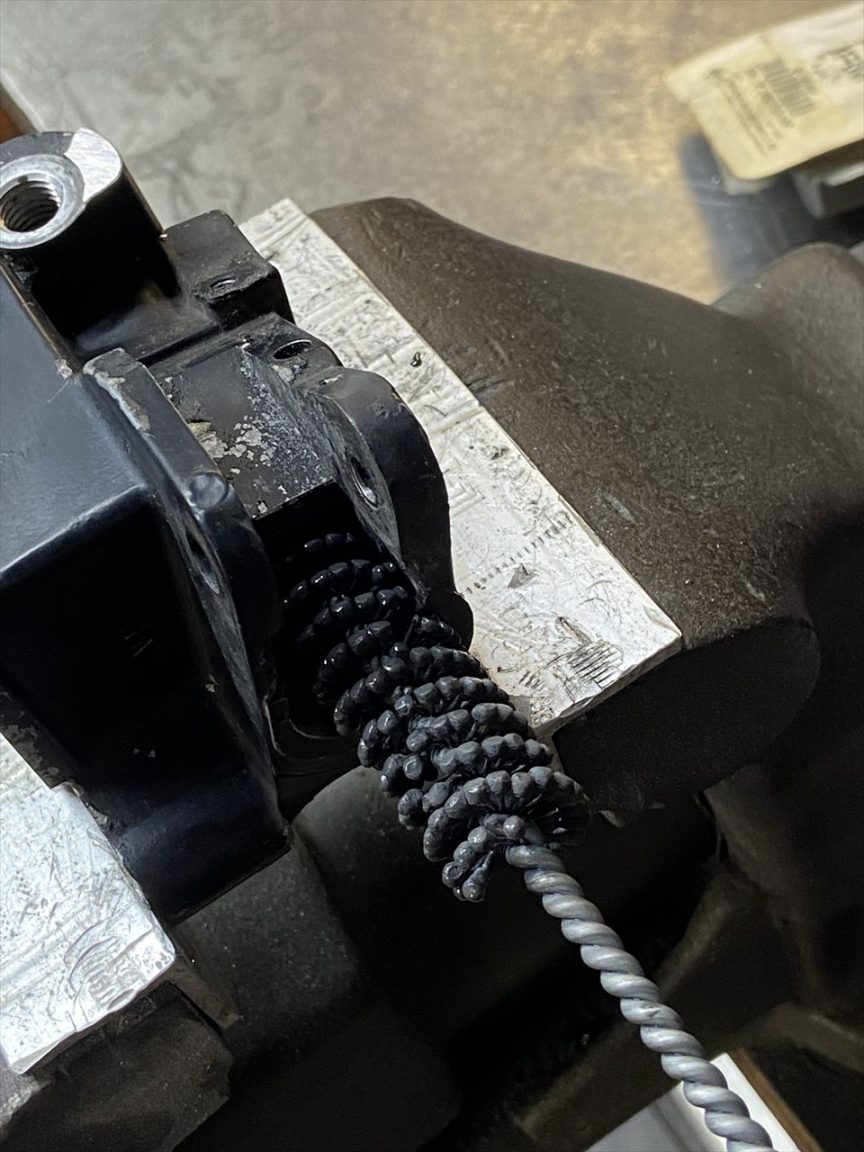

フレックスホーンでシリンダーをホーニングします。
内面がきれいになりました。

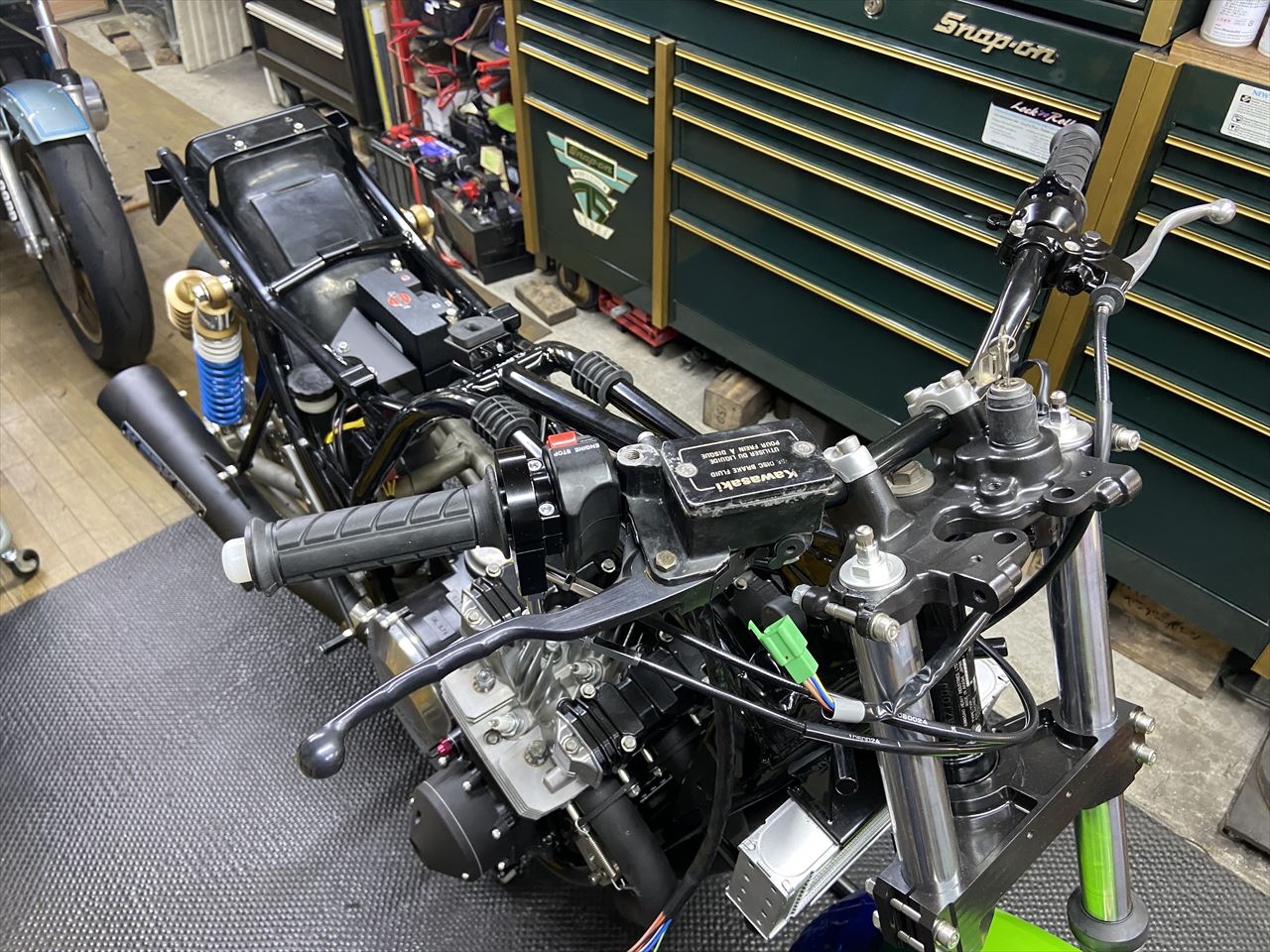

マスターを組み立て、取り付けます。

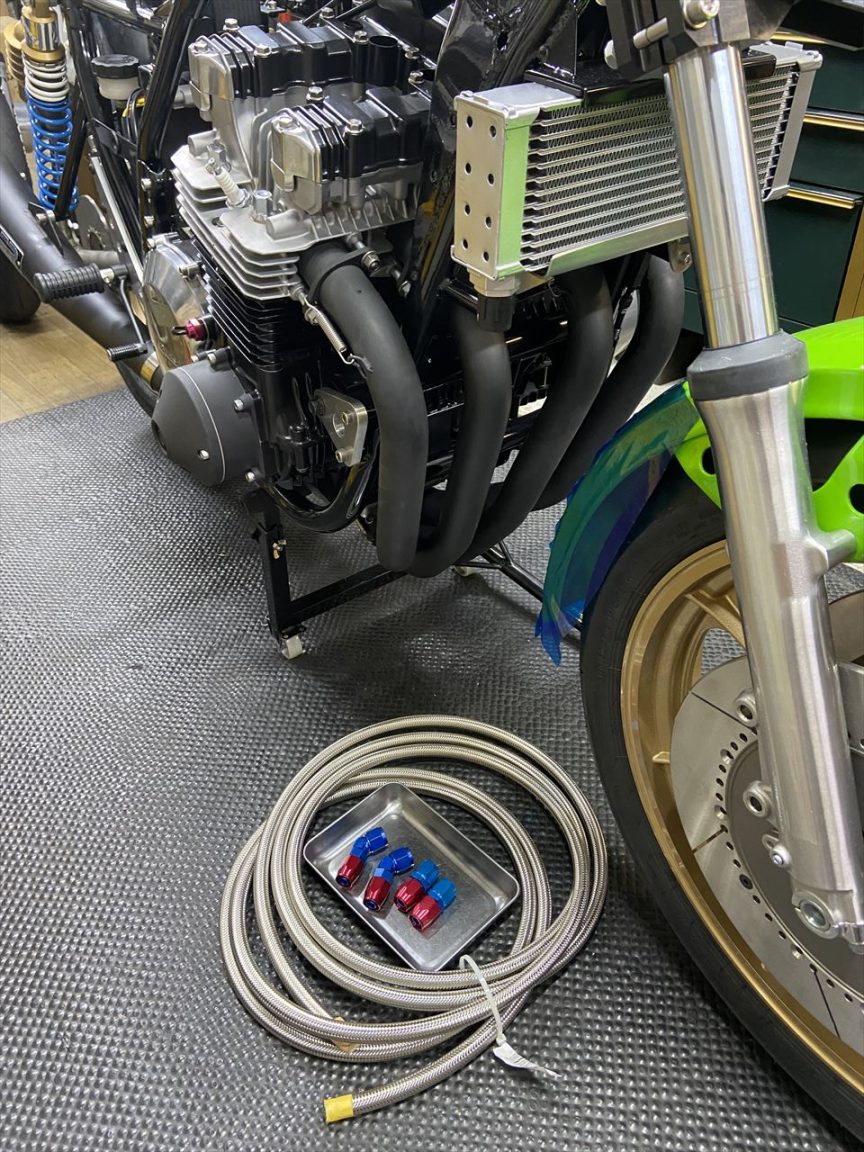

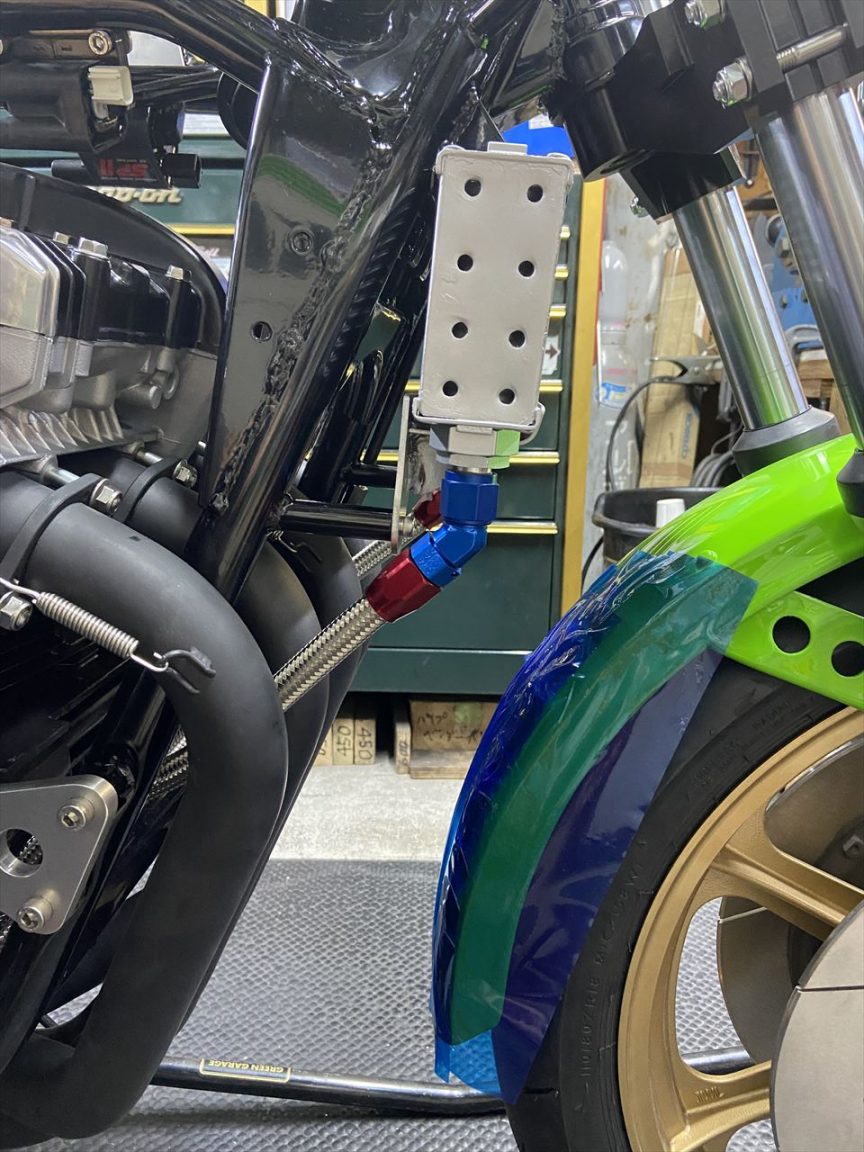

コアの塗装が乾いたので取り付けし、クーラーホースは現車合わせで製作します。

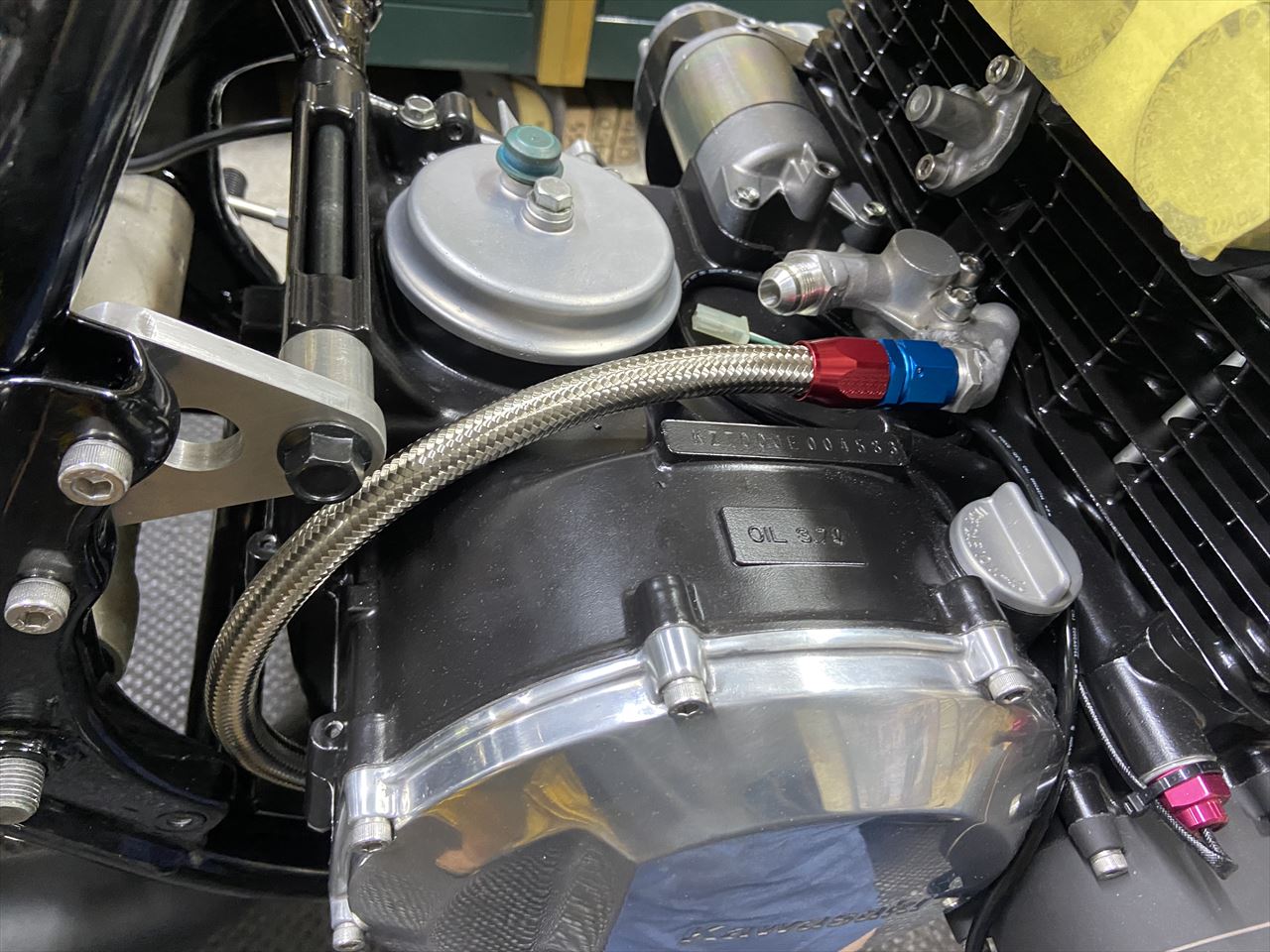

ホースの片側にフィッティングをセットし、エンジン側に接続します。

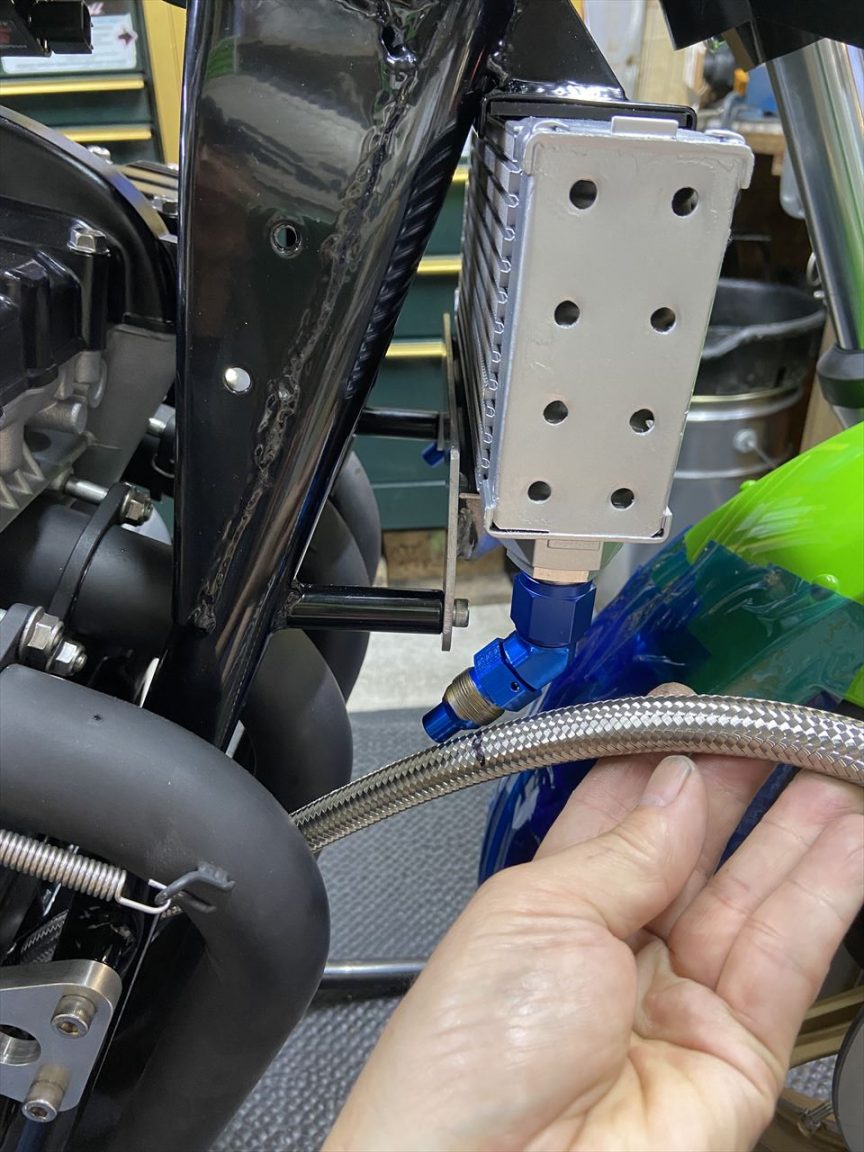

所定のルートを通しコアのところへ。長さを決めてカットします。

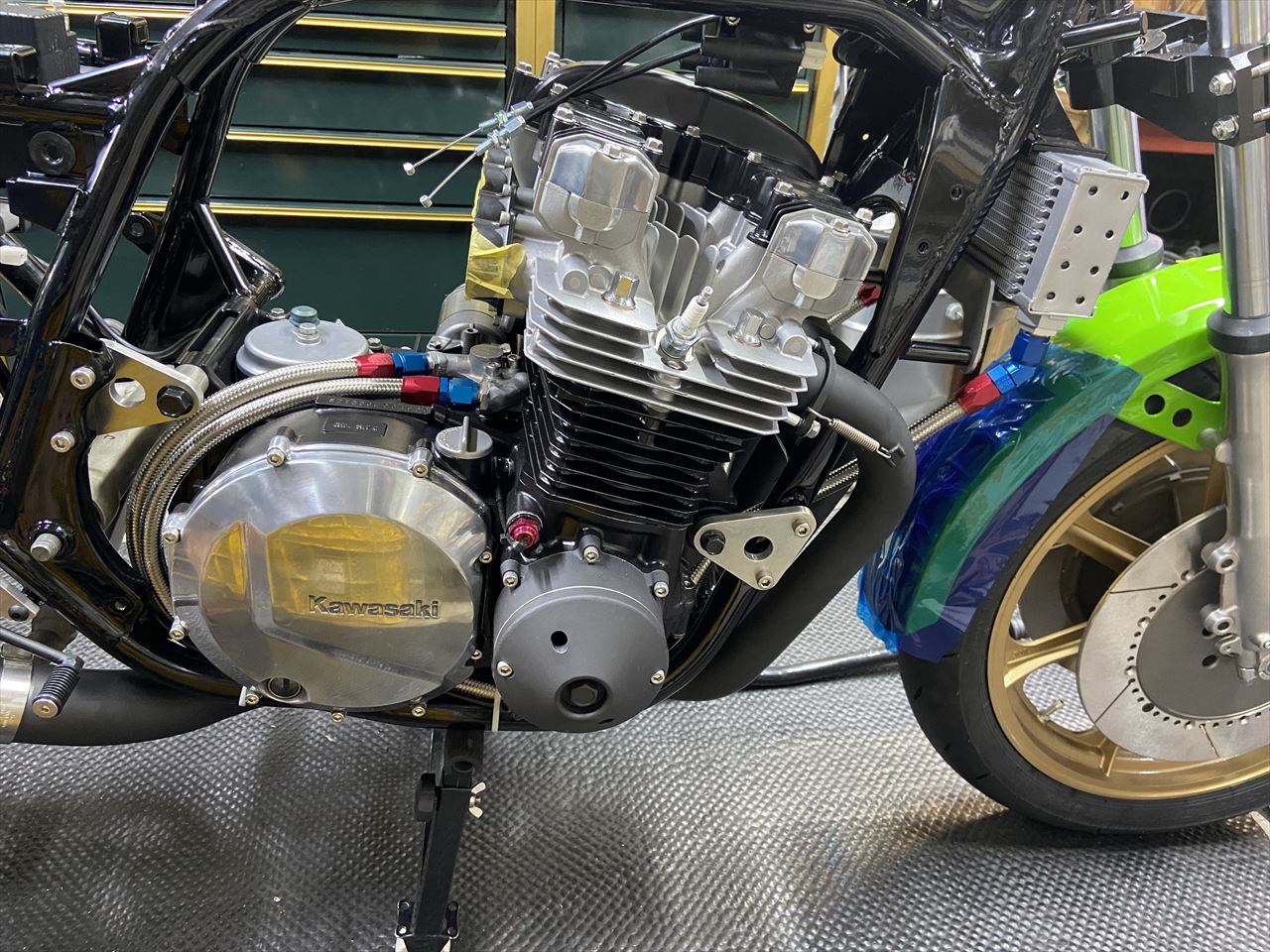

製作したホースを取り付けます。
キャブ下が広く開くように、フィッティングとホースは低く抑えてあります。

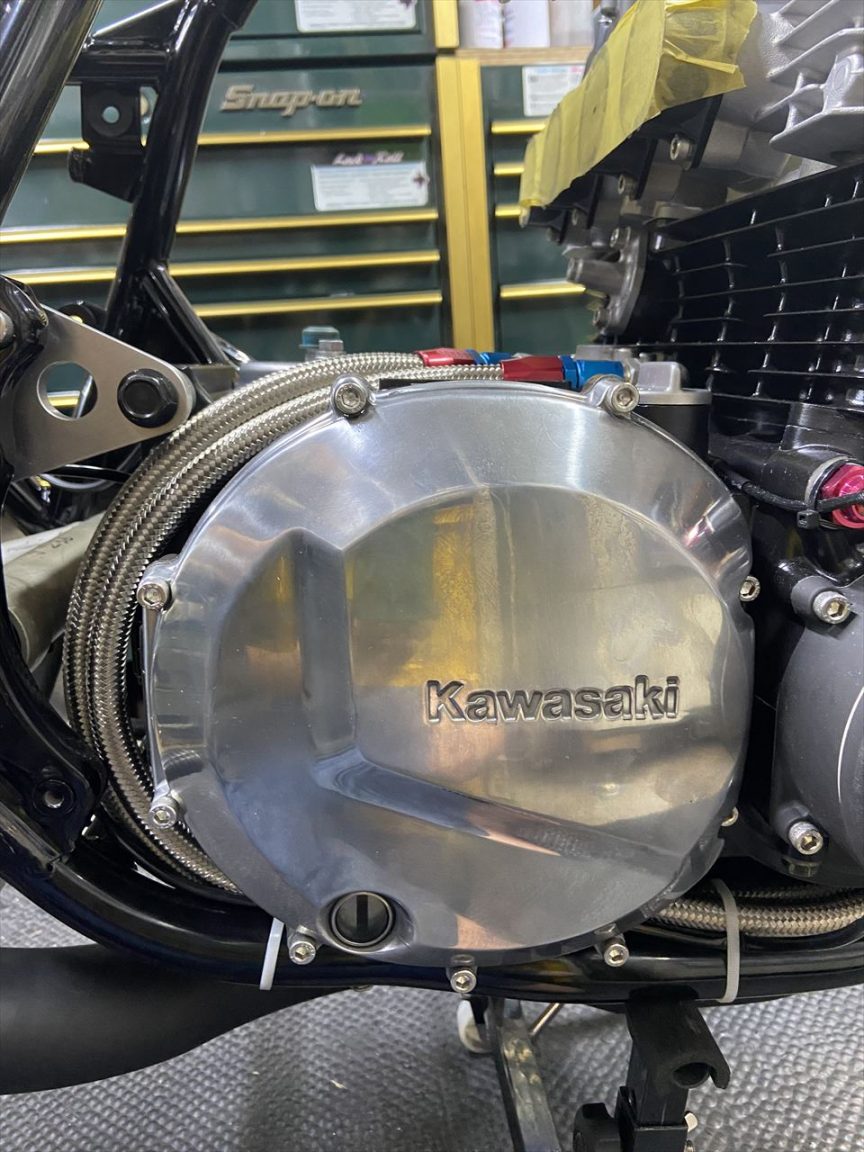

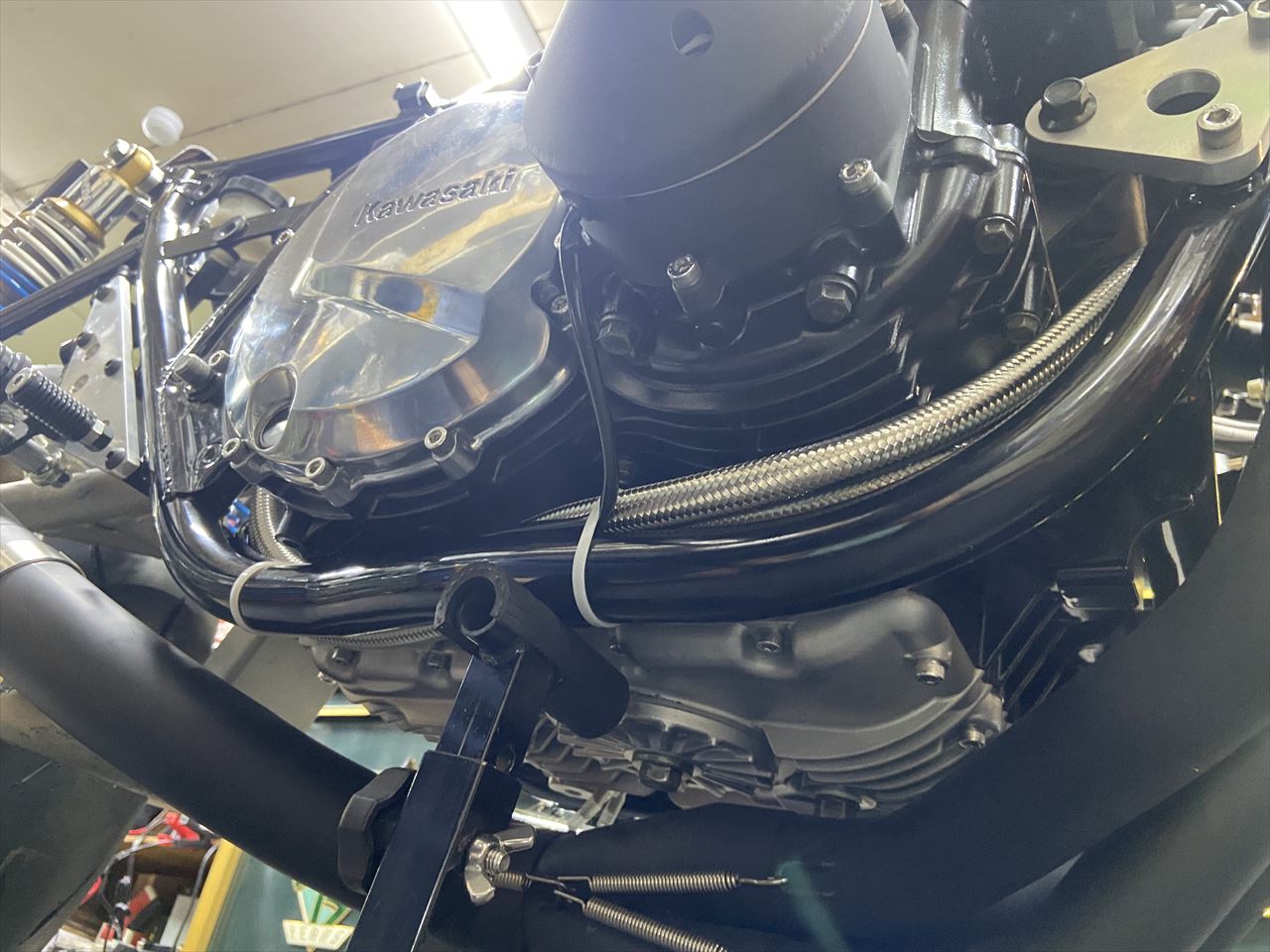

フレームスタンドを掛けやすいよう、ホースの取り回しはエンジンとフレームの隙間へ。

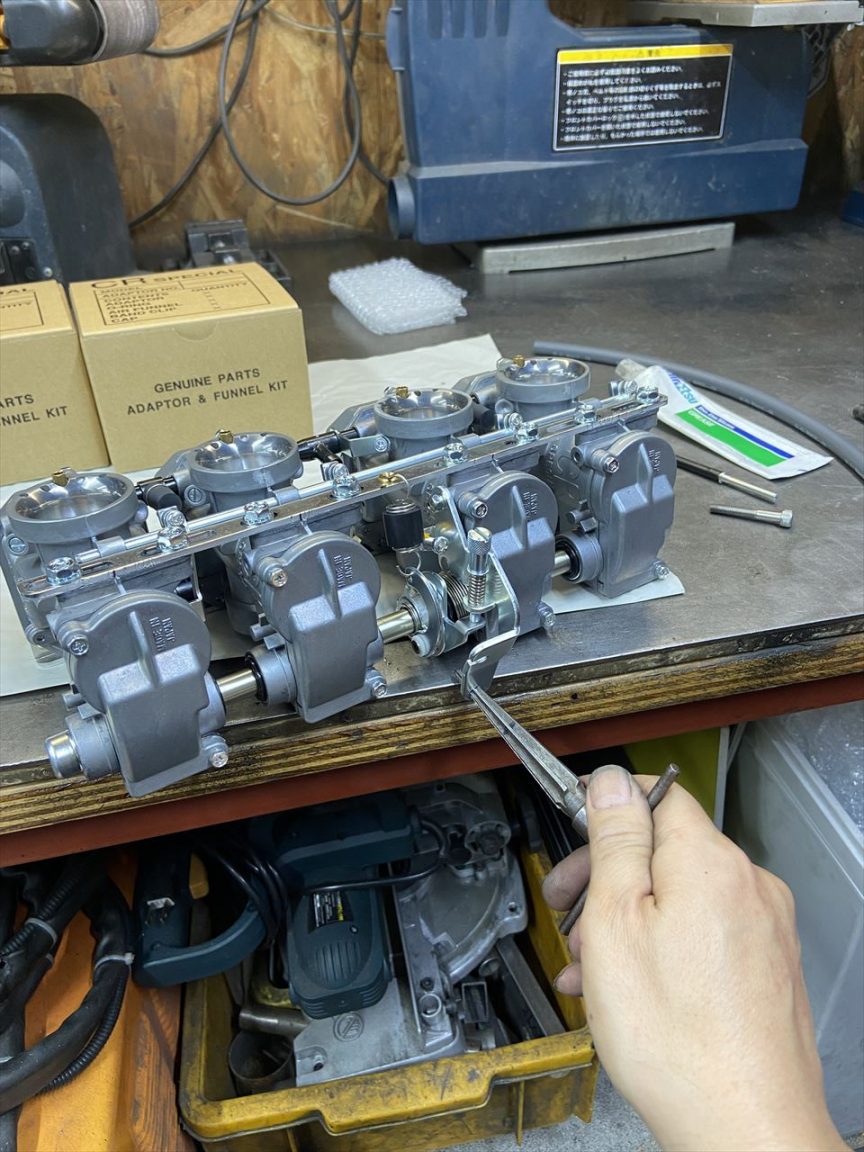

続いてCR33の準備です。スロットルケーブル受けのネジ穴は拡大しておきます。

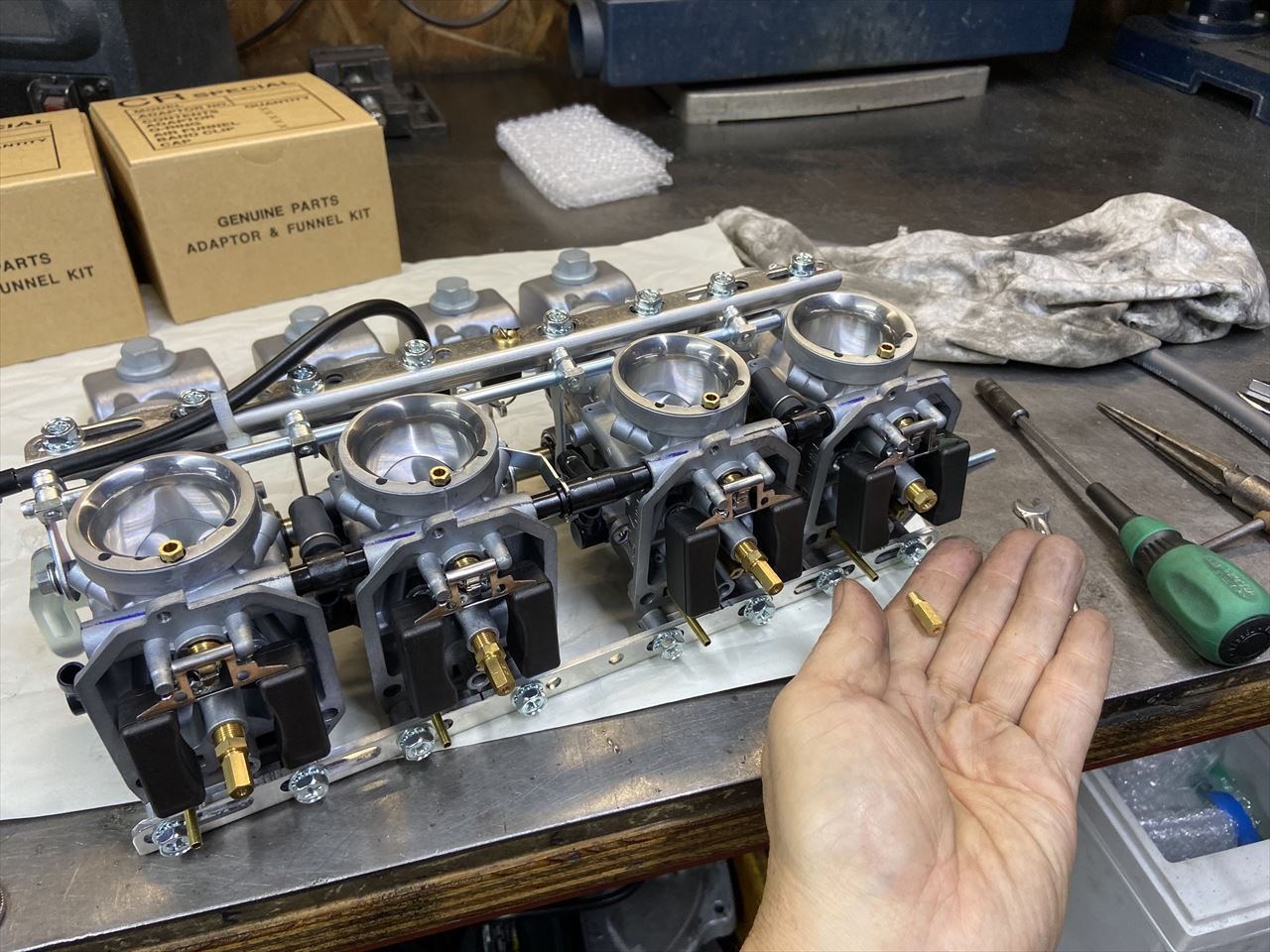

リモートアイドルアジャスターを付け、ジェット類は一旦緩めて締めなおします。

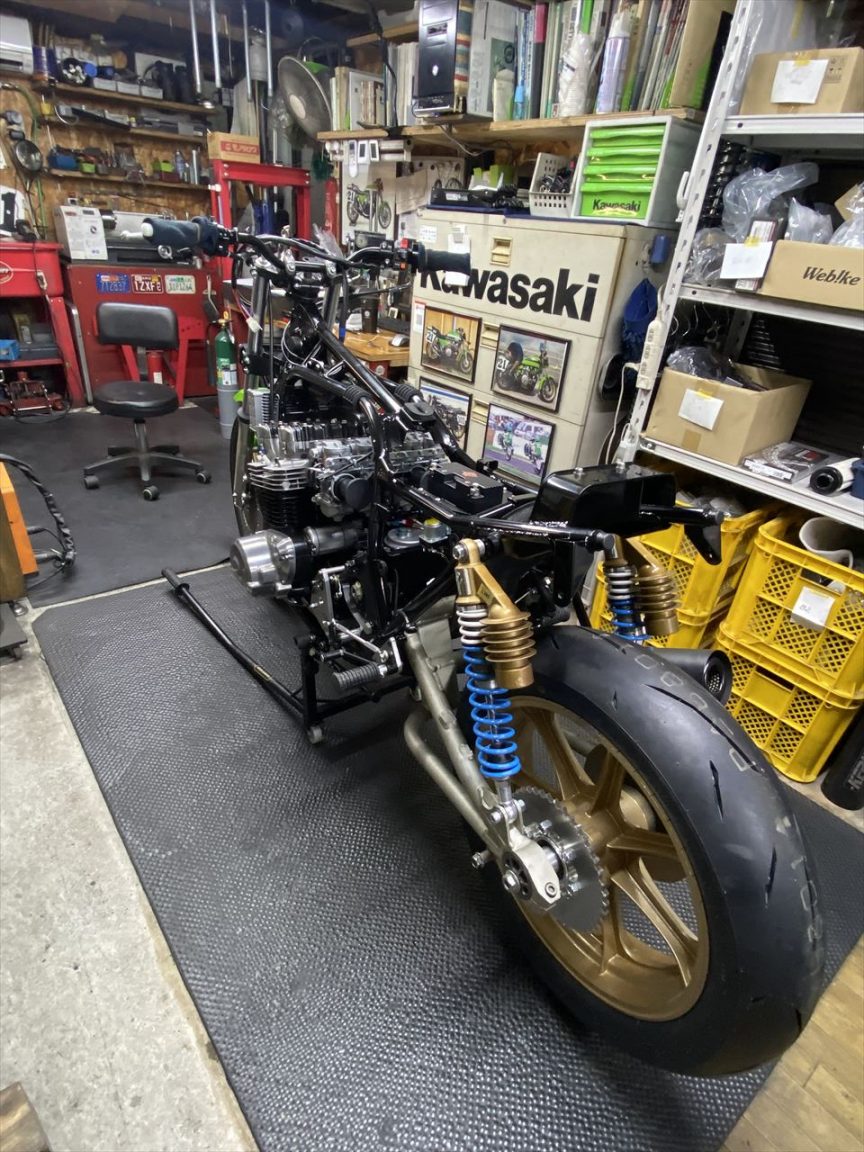

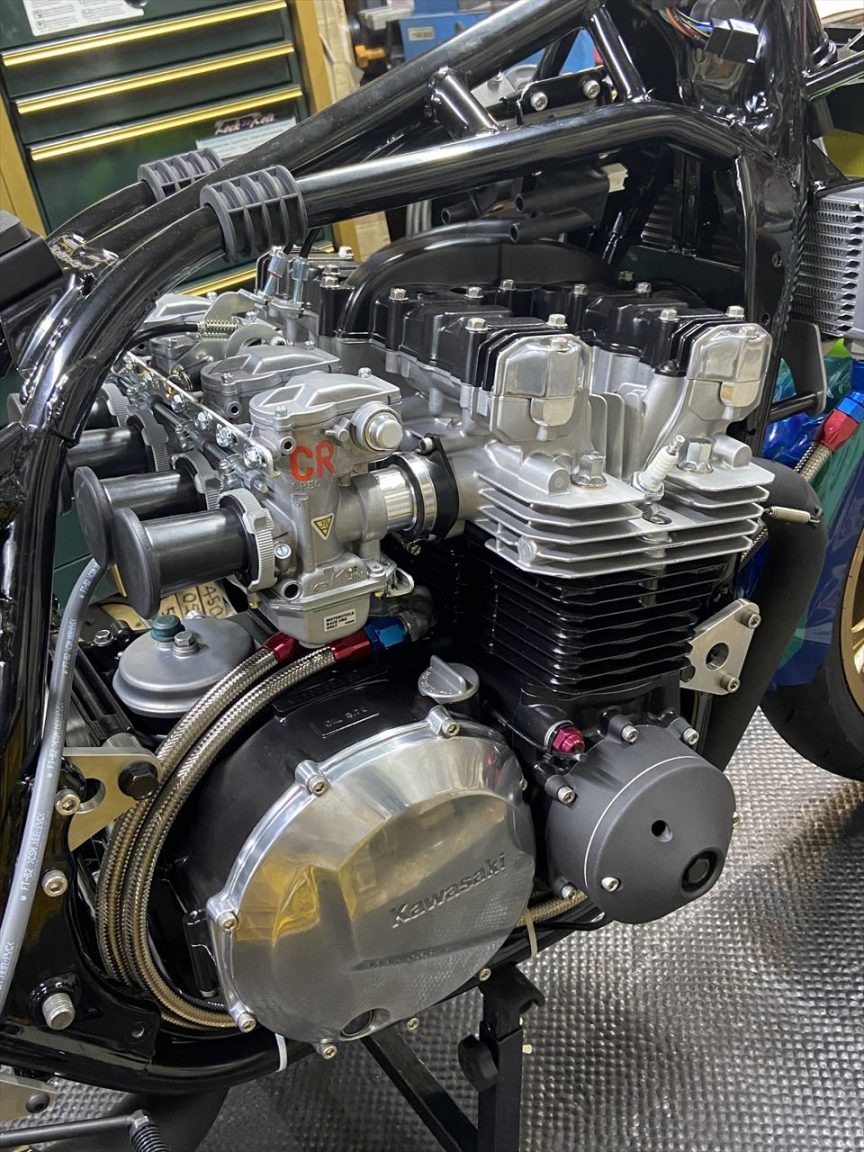

キャブを取り付けます。
