メインハーネスや多くの電装品を新品にするので、接続は都度改造が必要になります。
今回使用したメインハーネスはPMC製のZ750FX1用です。先ずは左のハンドルスイッチとの接続が異なるので改造して合わせます。基本はメインハーネス側をいじらずに、周辺機器側を改造するので、今後はFX1用の部品を買えばカプラーオンで交換可能です。

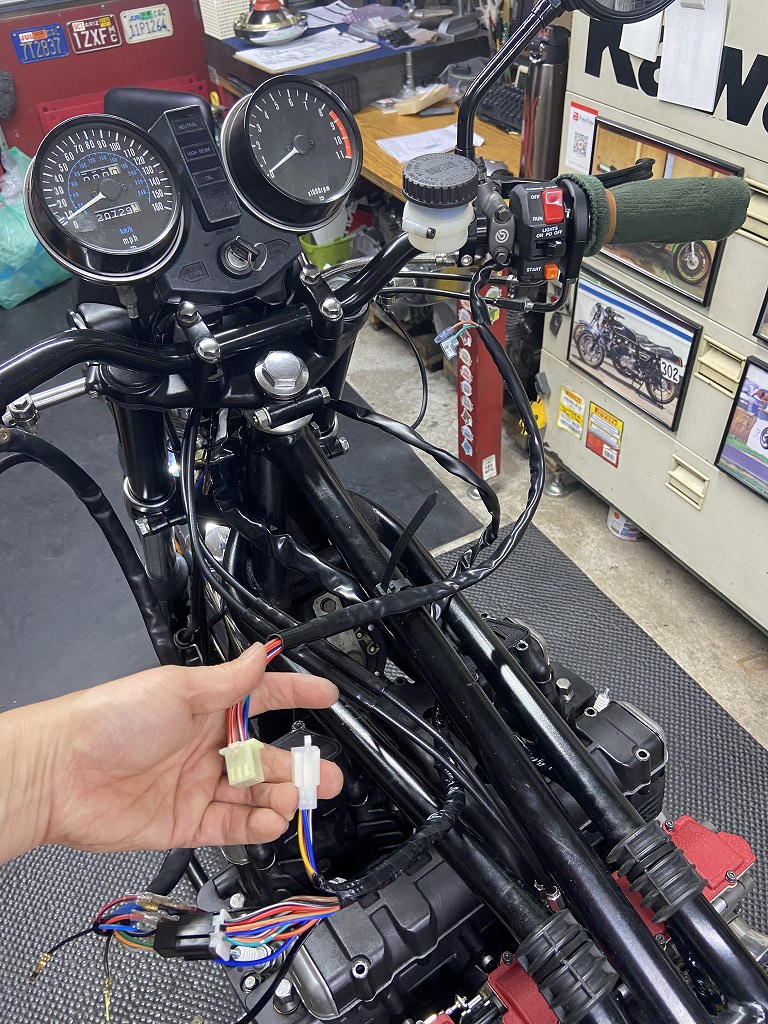

右のハンドルスイッチはOWスイッチの中でも品質のいいアクティブ製汎用タイプを使います。こちらも配線の改造が必要です。

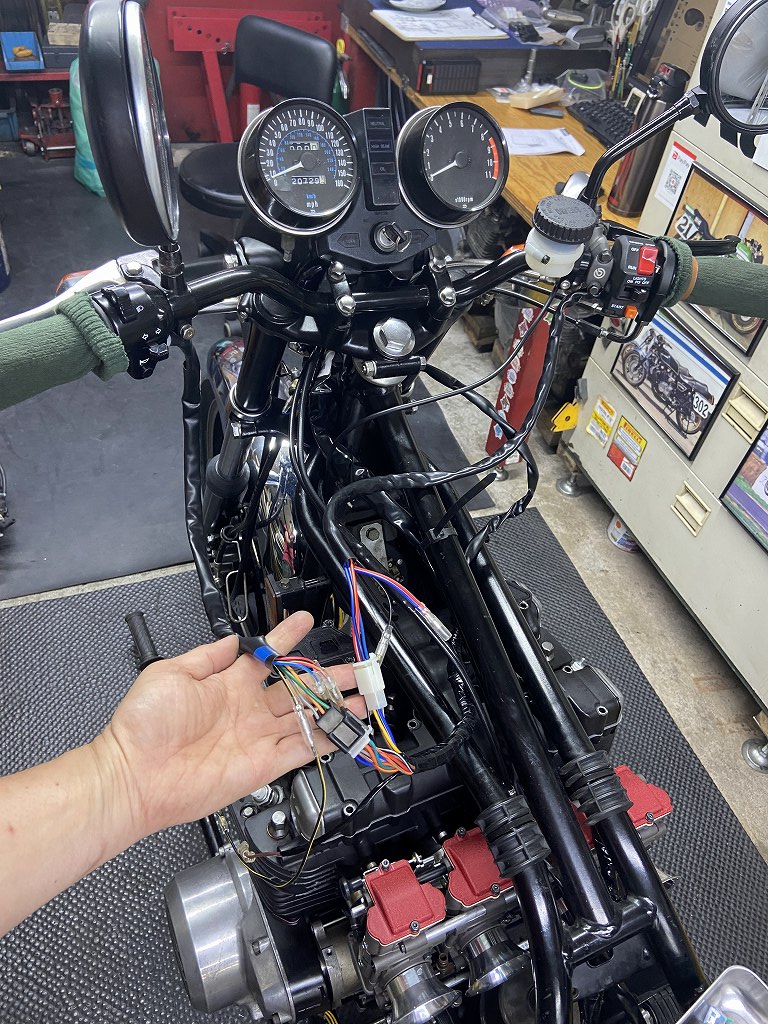

改造後はこちら。

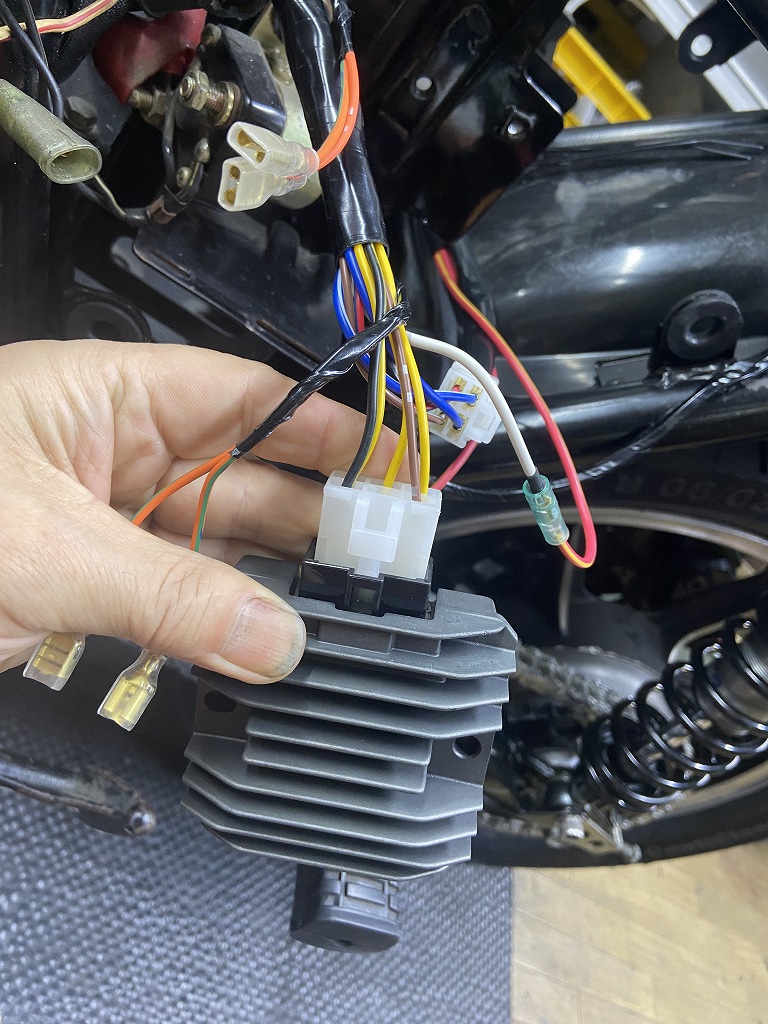

レギュレーターはゼファー750純正を使います。直接メインハーネスにつながりますが、一部の配線ロケーションが異なるので改造が必要です。
改造後はこちら。茶色の線を隣に移し、赤の太い出力線を追加します。
先に配線の改造と動作確認を進め、最後に擬装していく段取りです。
