前回の修理で充電しない原因はバッテリーの劣化との判断で、バッテリーを新品交換しましたが、不具合は度々再発するとのこと。他に原因があるようなので修理します。
今回はレギュレーターを交換してみます。現在は社外品の安価なレギュレーターです。

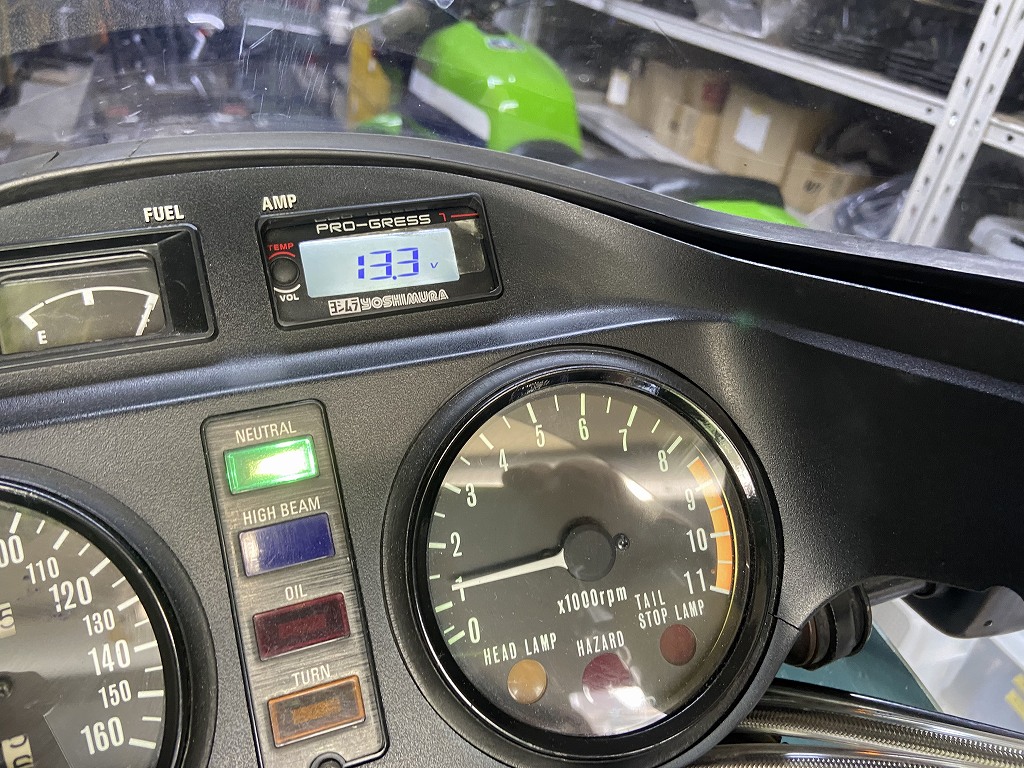

今日のところはエンジンを掛けると電圧が上がるので発電していますね。

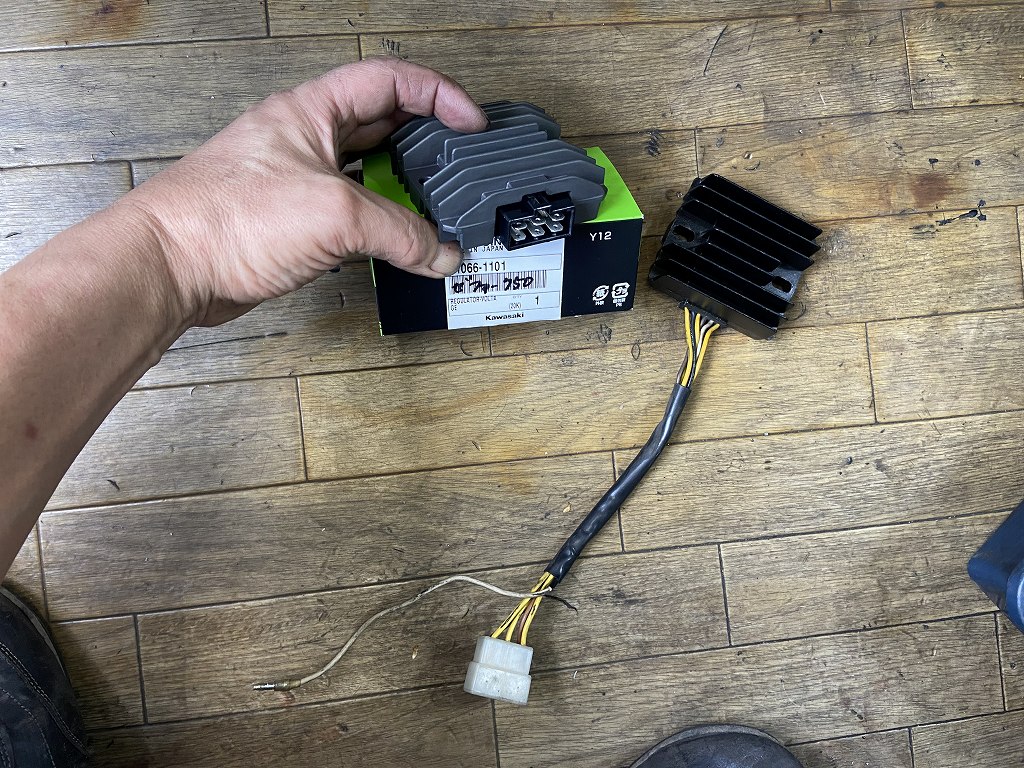

既存のレギュレーターを外します。新しく取り付けるのはカワサキ純正品でゼファー750用のこちらです。

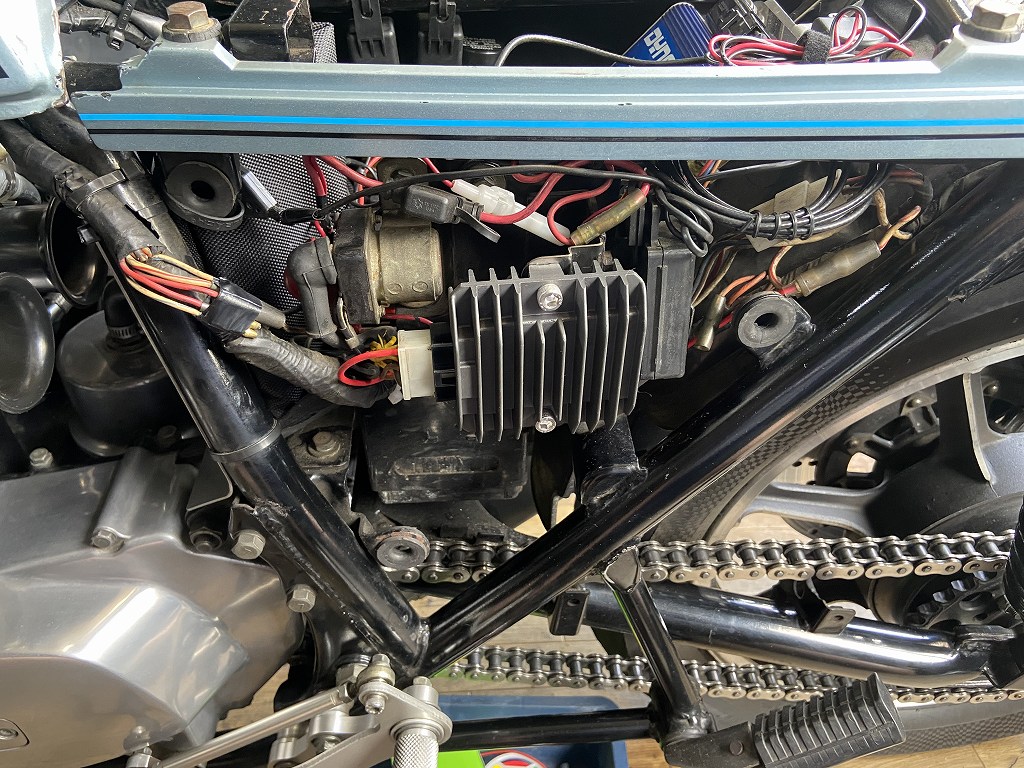

メインハーネスに直接接続するので左側に設置します。

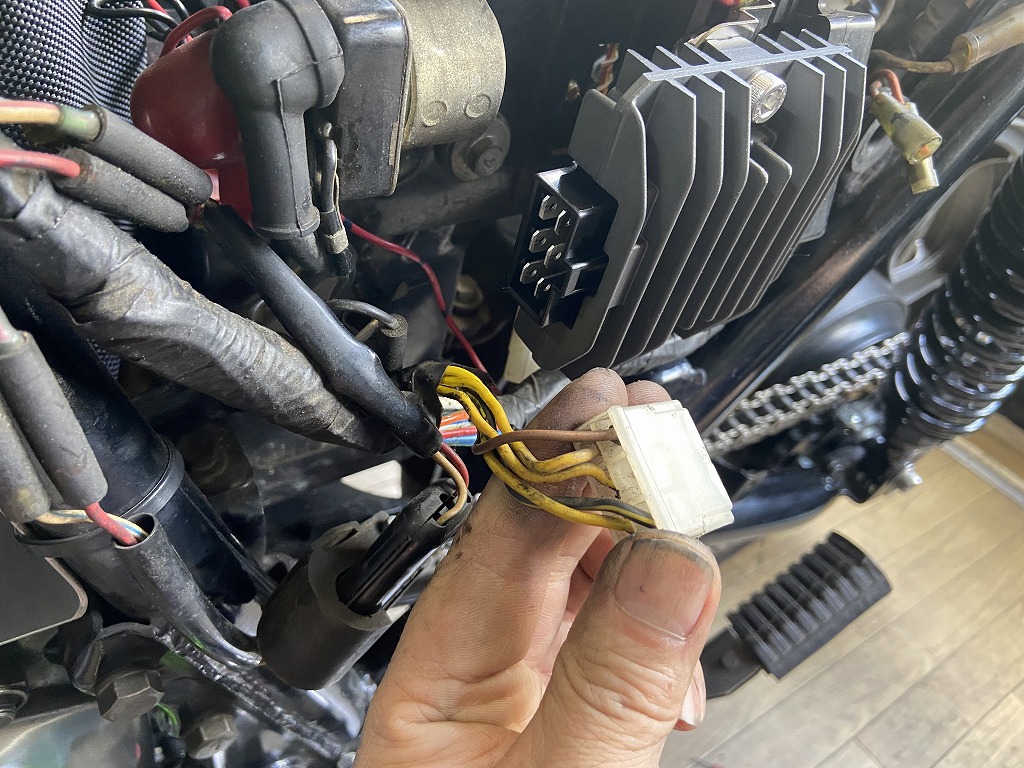

カプラーは互換性がありますが、配線のロケーションは一部異なるので修正します。

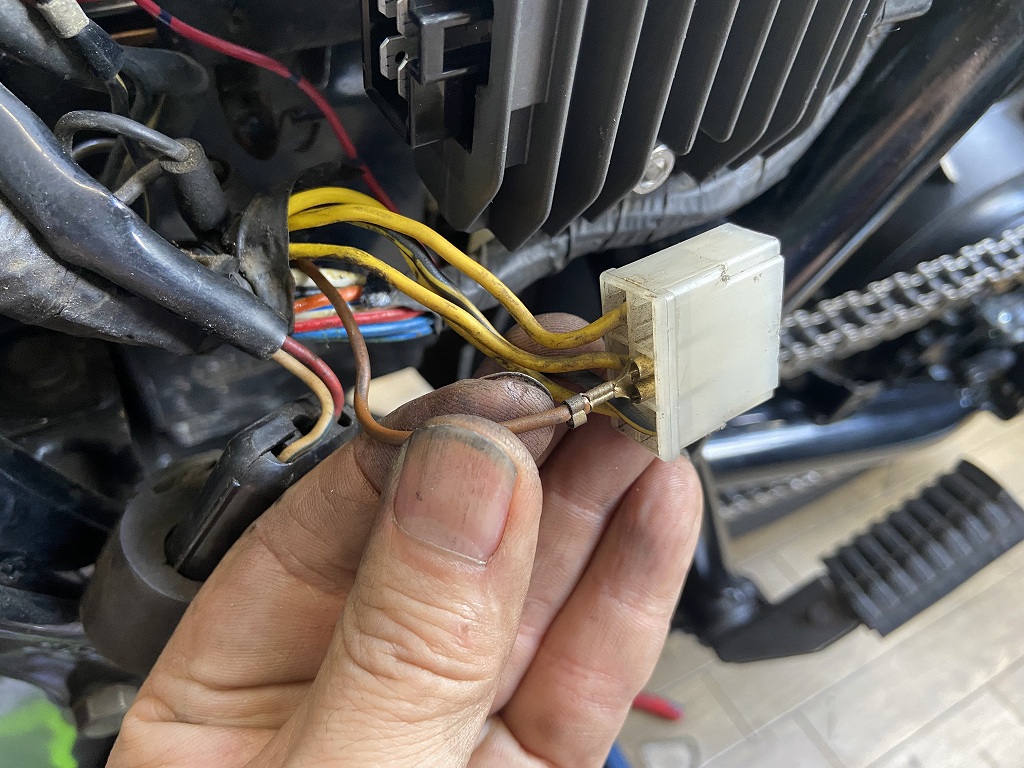

黄色3本はそのまま。茶色を隣に移動します。
開いたところに太いリード線を繋ぎ出力線とします。これをメインハーネスに接続します。
エンジンを掛けて発電をチェックします。先ほどと同じように発電していますね。これでしばらく様子を見ていただき、不具合が再発しなければ元のレギュレーターが故障していたということになります。

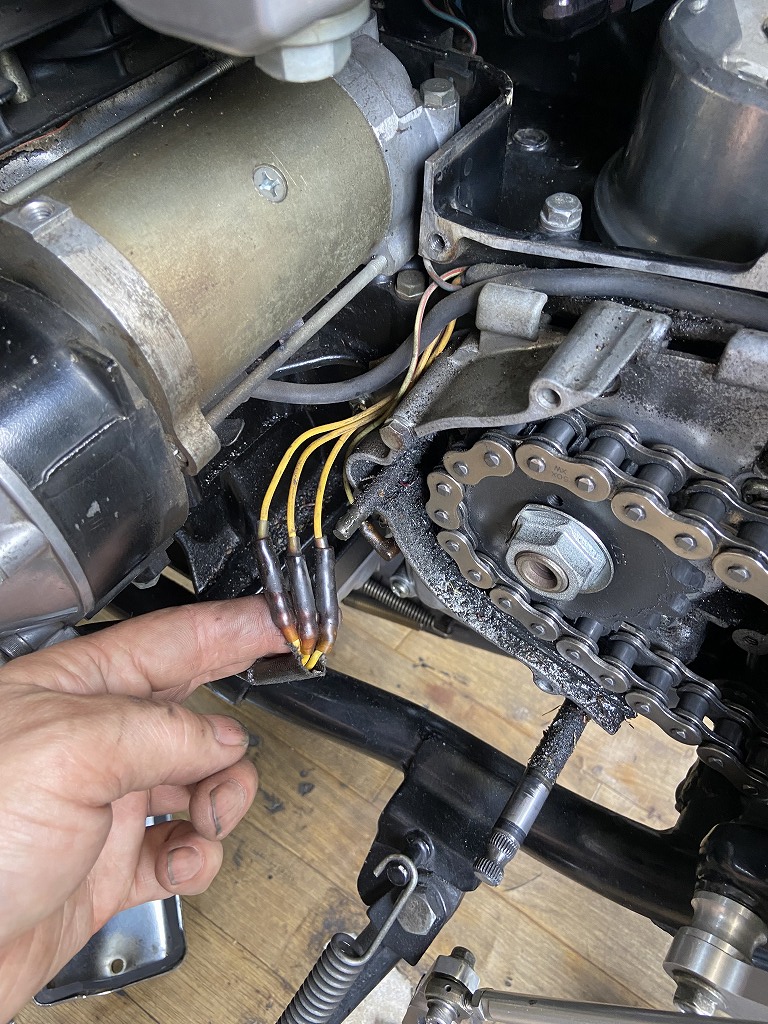

念のため、スプロケカバー内にあるステーターコイルからの配線を点検します。ギボシは古いようなので交換することに。

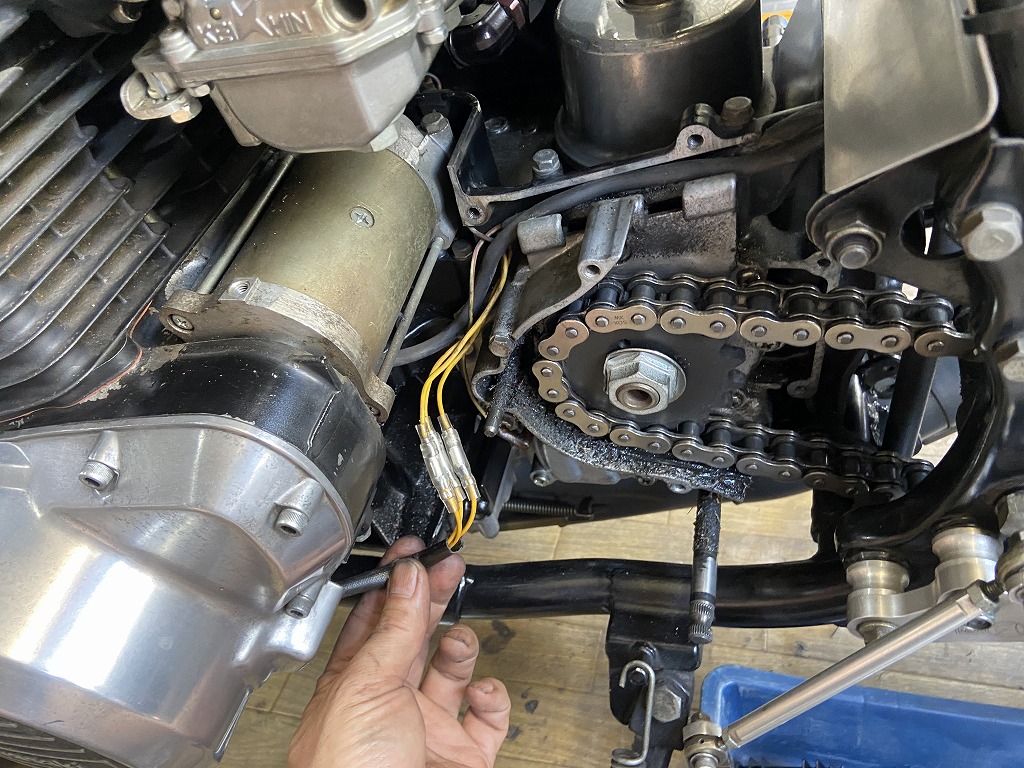

ギボシを新品交換しました。

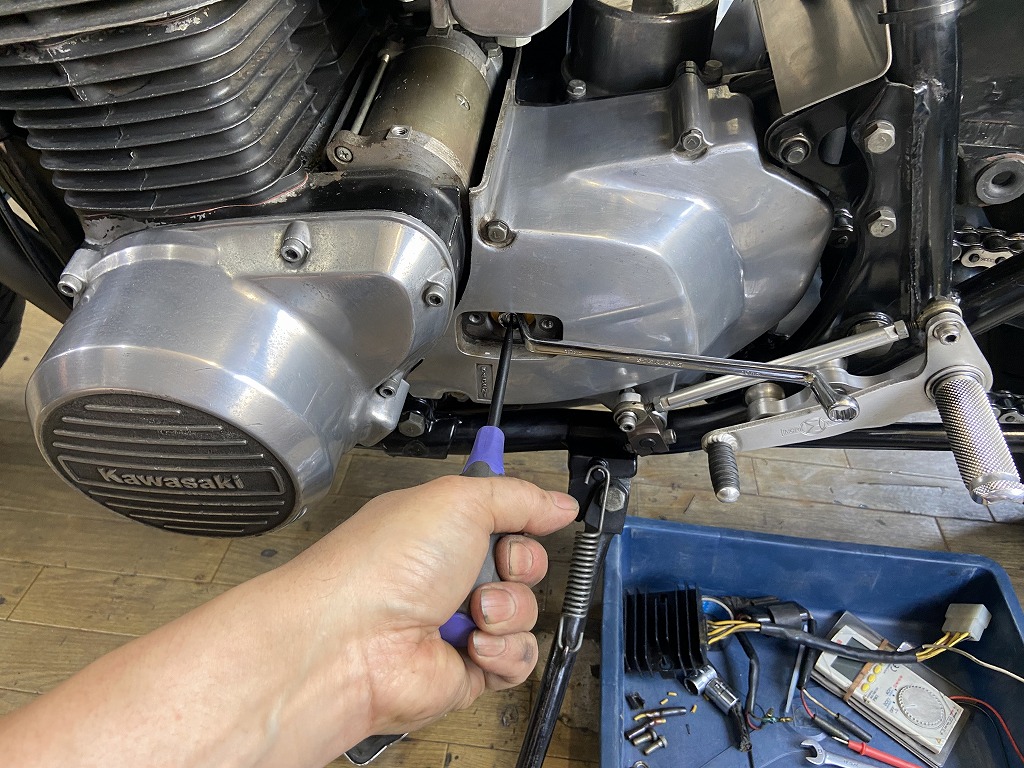

ついでにクラッチレリーズの遊びを調整しておきます。
