カムを組んだらバルブクリアランスを調整します。
ステージ1クラスのハイカムなのでアウターシムにしています。なので、バルブクリアランス調整もらくらく。

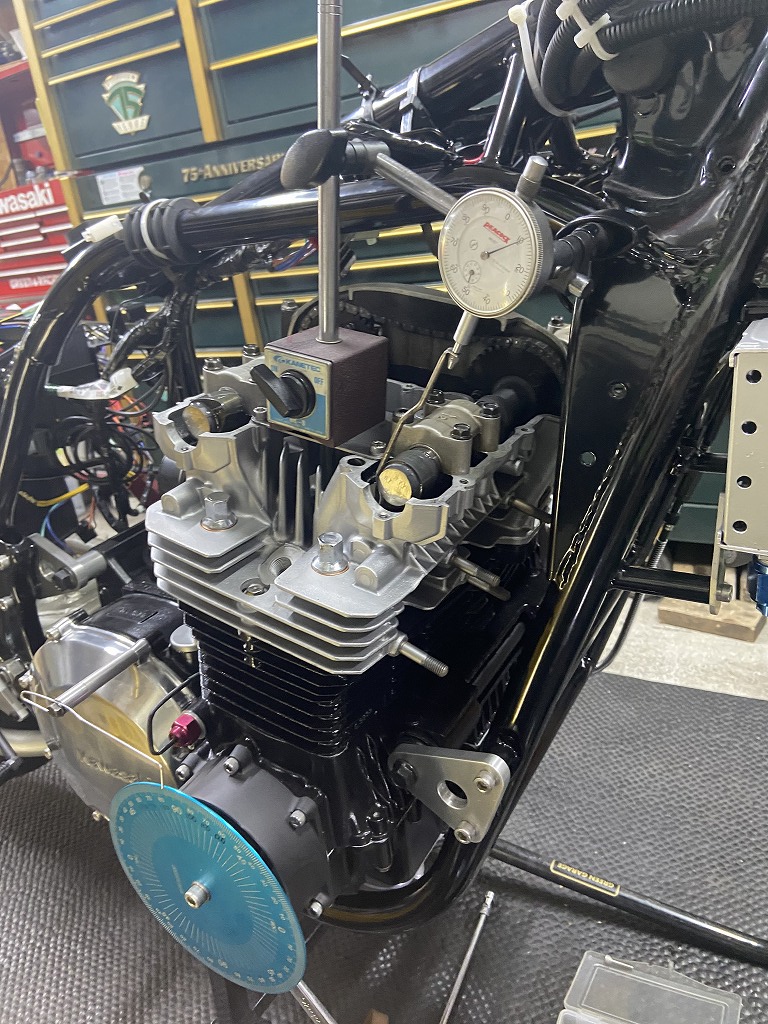

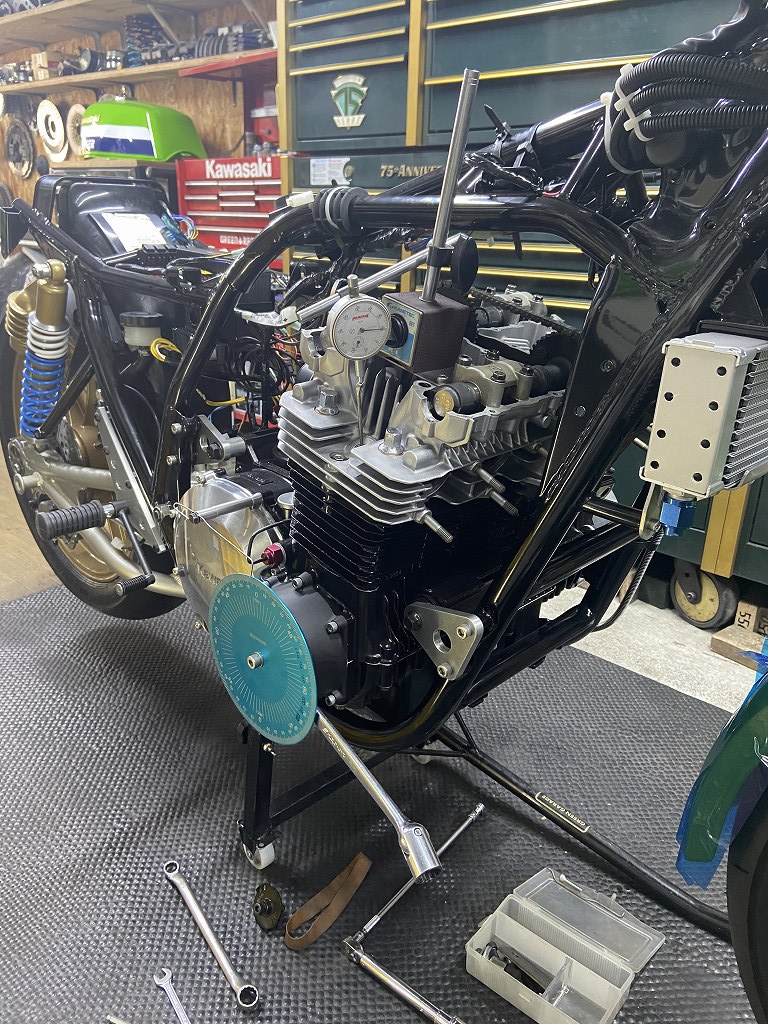

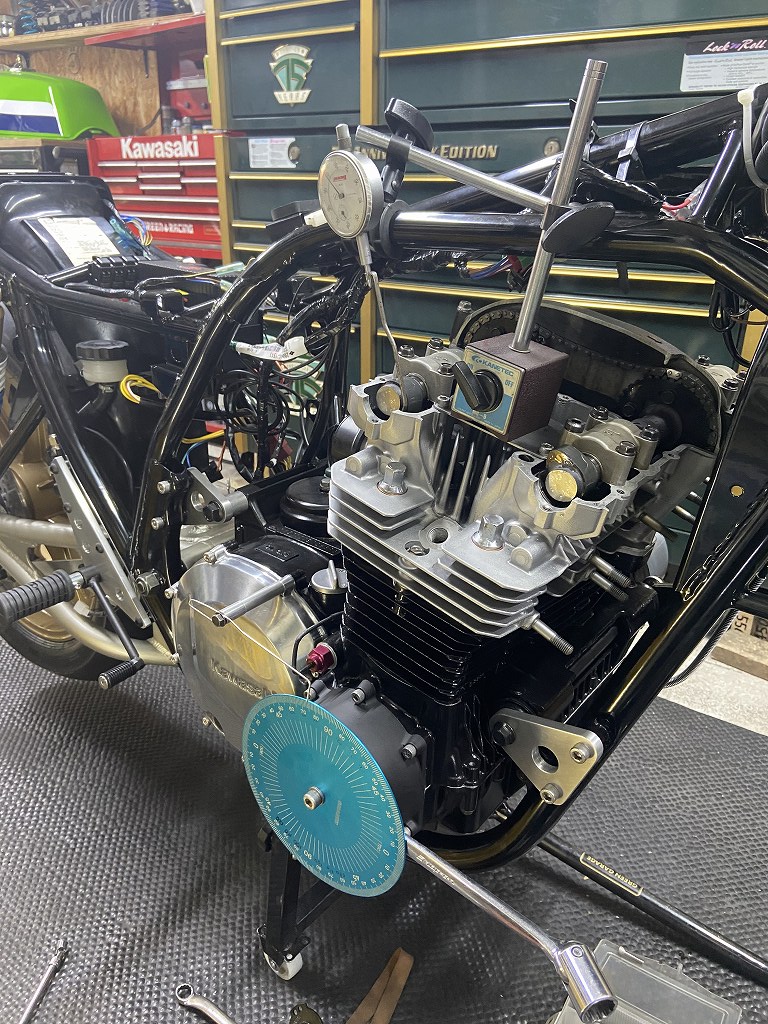

バルブクリアランス調整が済んだら、バルブタイミングを調整します。先ずは上死点を正確に割り出し、全円分度器をセットします。
バルタイは、初めにエキゾースト側から。
続いてインテーク側を調整します。

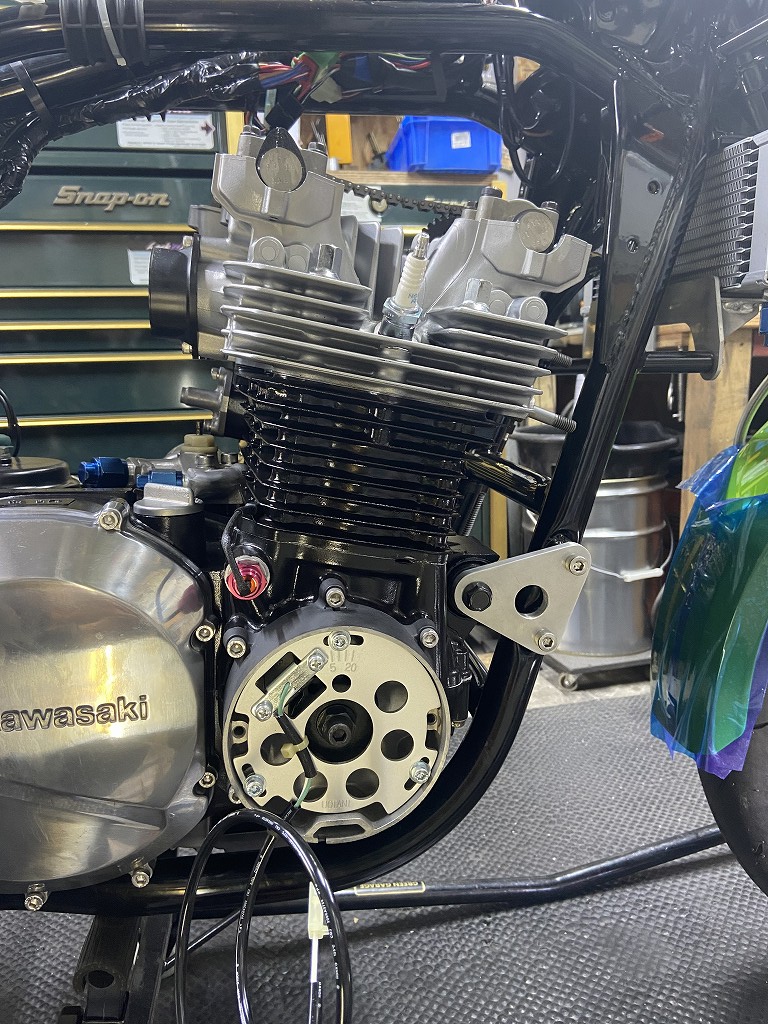

バルタイ調整が済んだらピックアップコイルを取り付けます。

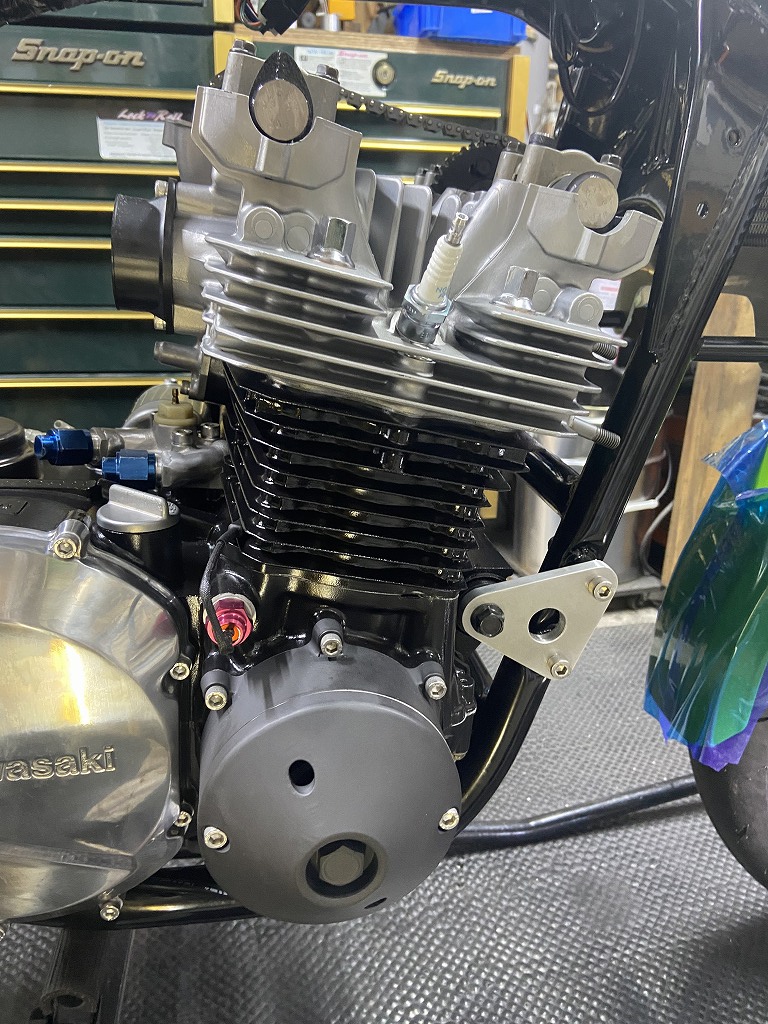

S1タイプのパルシングカバーを取り付けます。

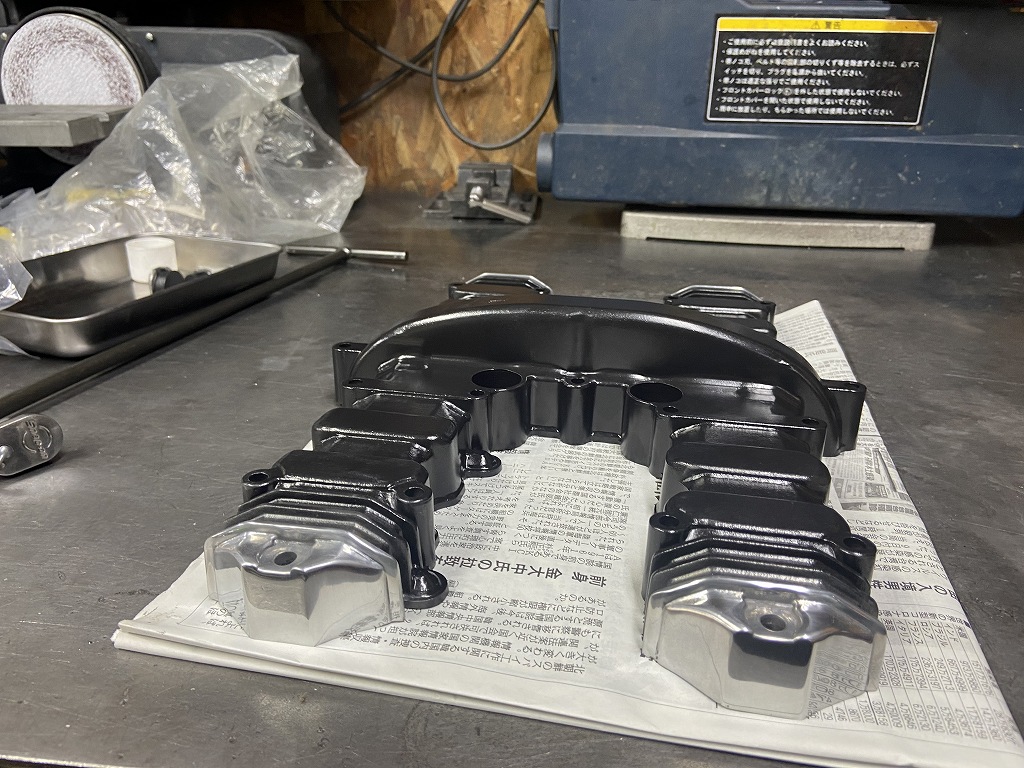

ヘッドカバーはコブの無いヨーロッパ仕様に変更。塗装はセラコート、サイドはJと同様にポリッシュ仕上げとします。

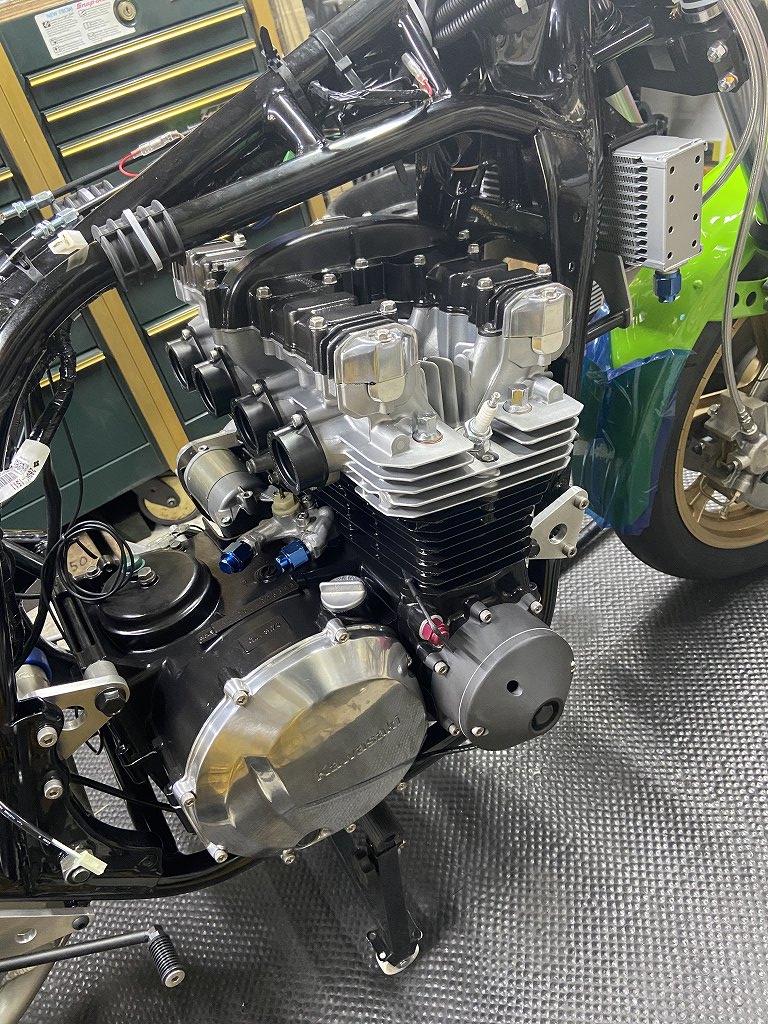

ヘッドカバーを取り付け、いよいよエンジンは完成です。

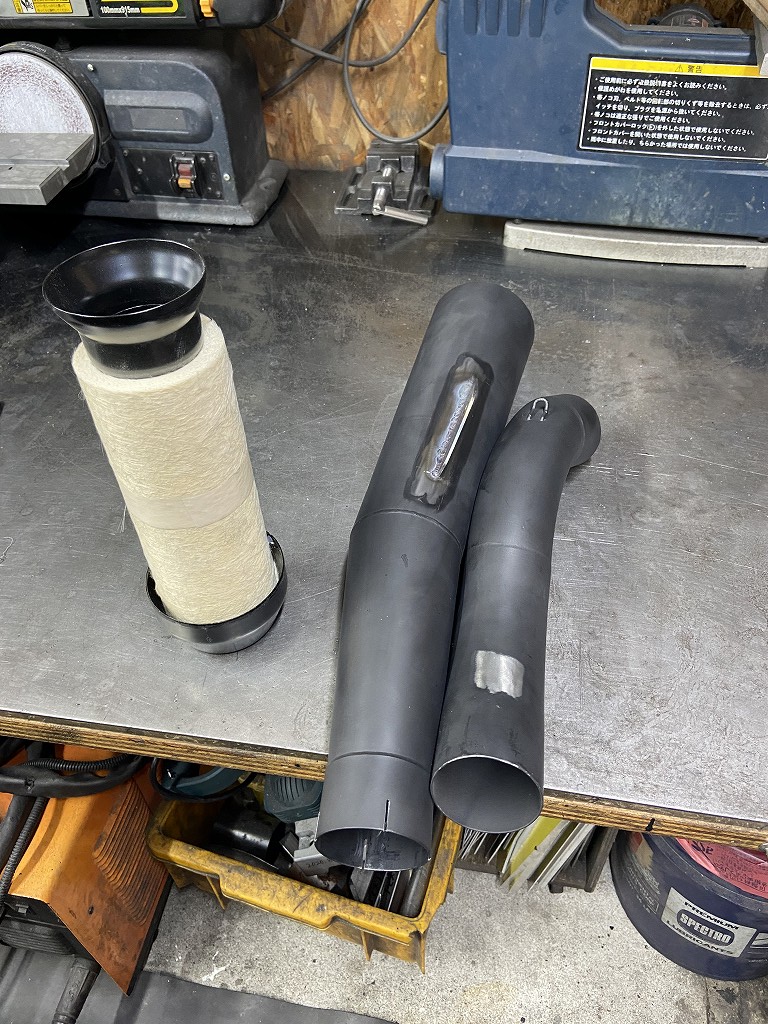

マフラーは、いらないスプリングフックを削除し、バンド止め用に割を入れてから塗装します。

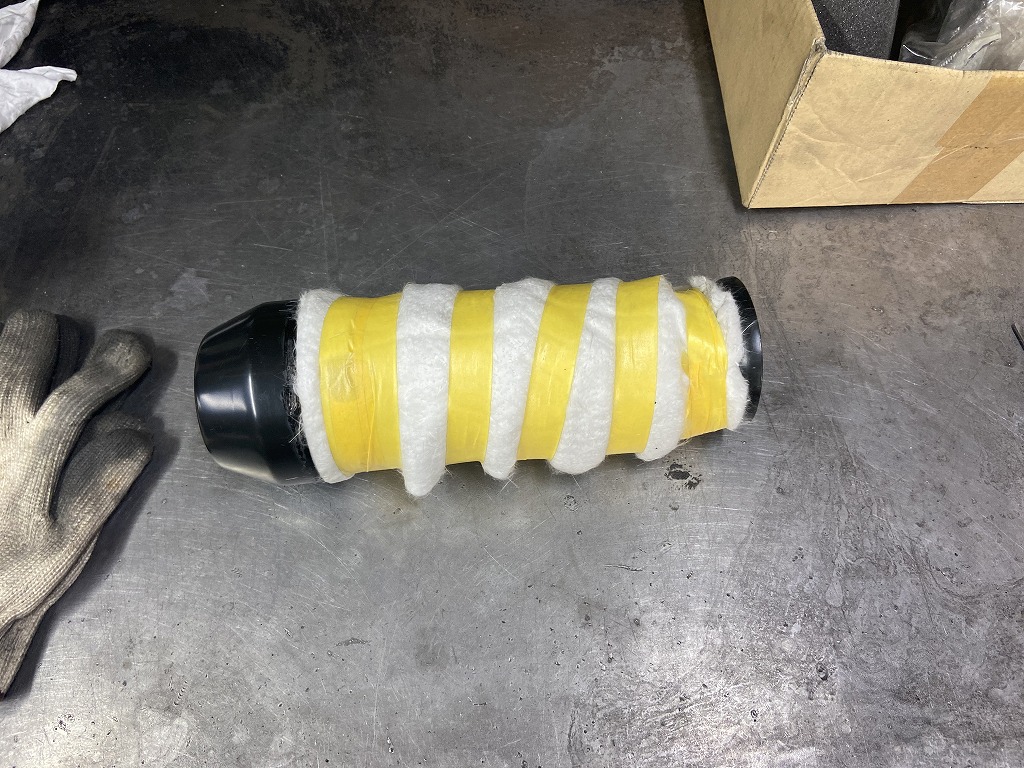

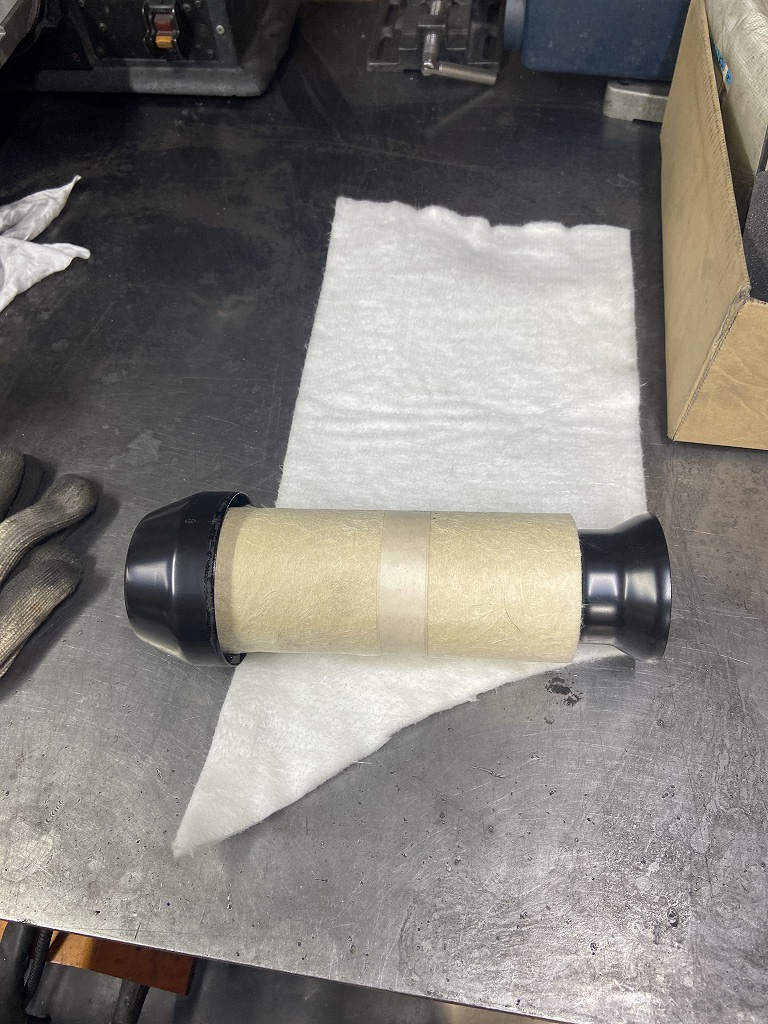

バッフルはグラスウールを増します。
この方が重低音が強調されます。

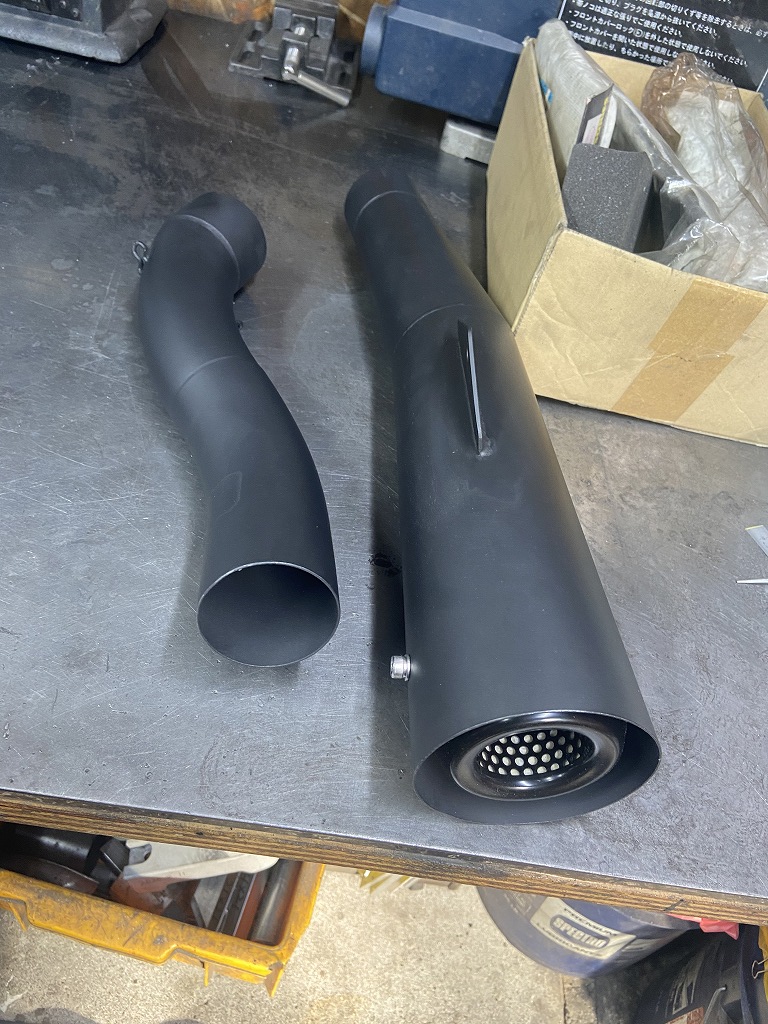

塗装したサイレンサーにバッフルを挿入します。

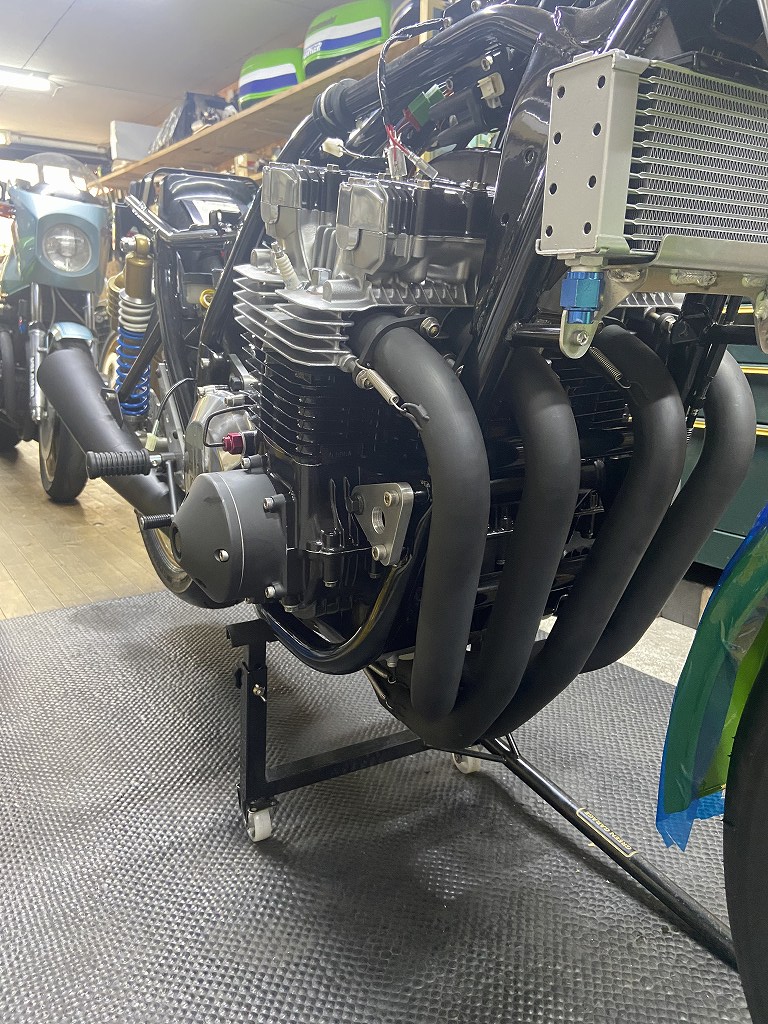

マフラーを取り付けます。
後方はこんな感じ。

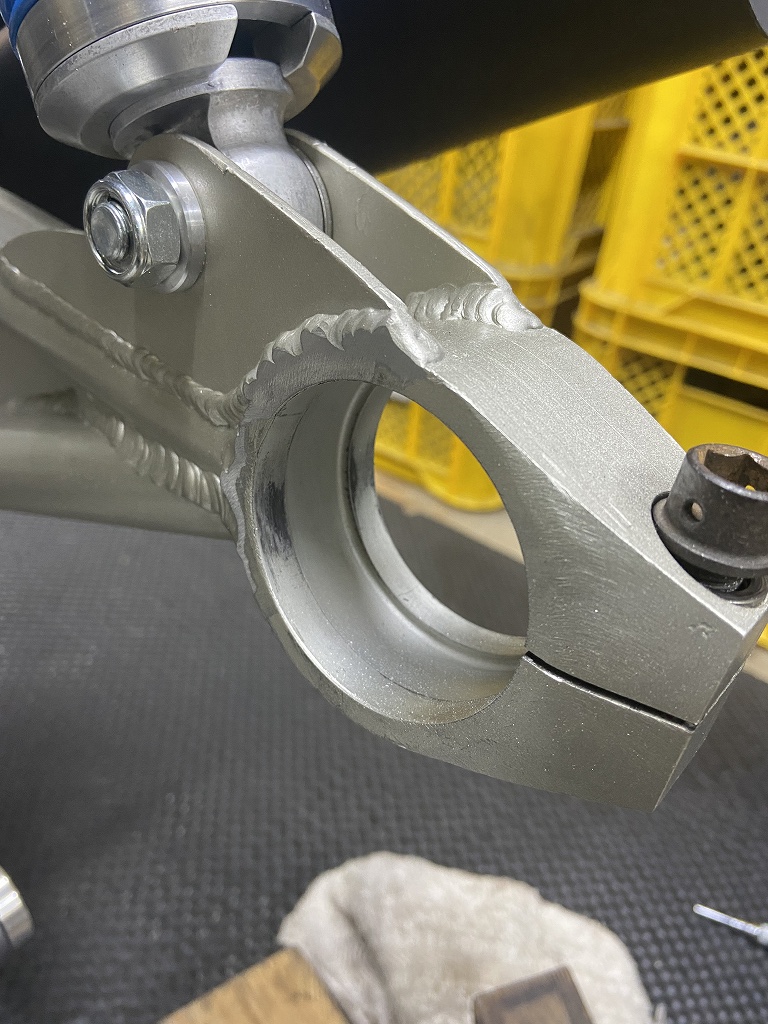

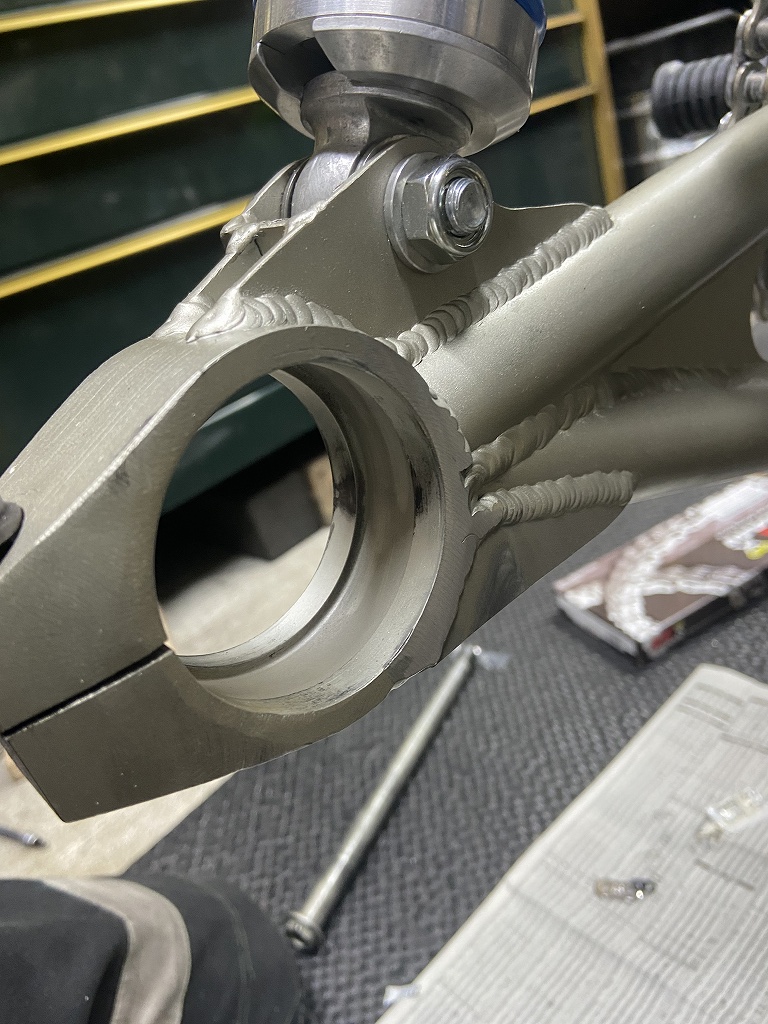

S1スイングアームは、エキセントリックの回転でカラーが少し引っかかるので、内側の溶接ビードの出っ張りを削って平面にします。
反対側も同様に。

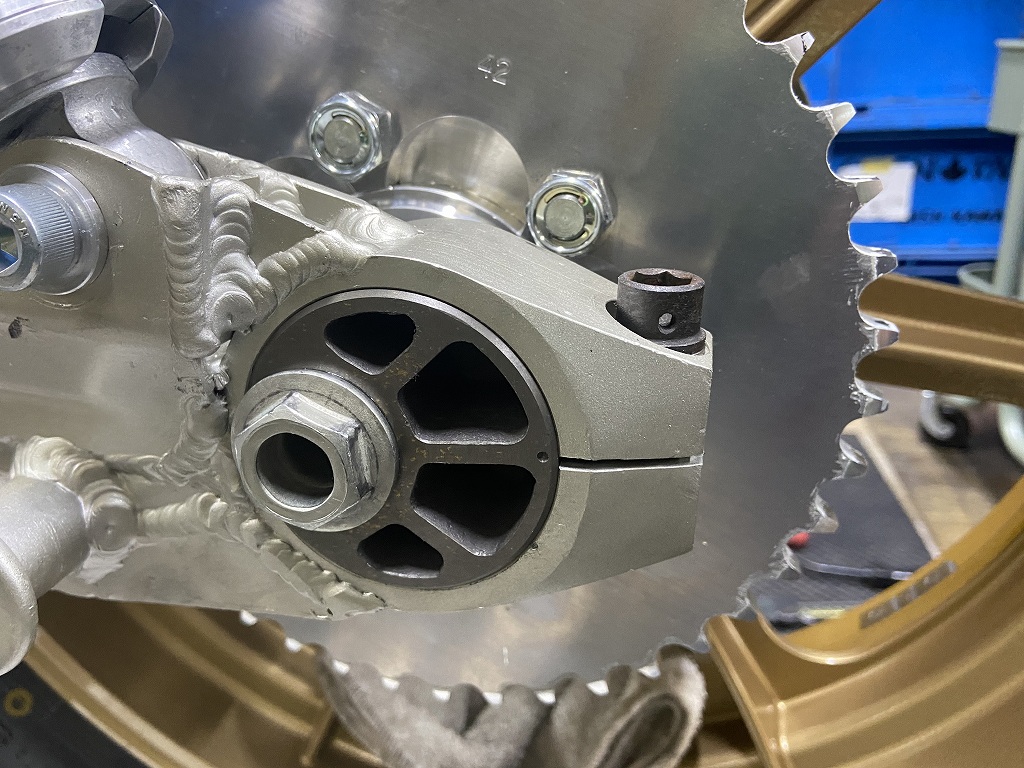

エキセントリックは、先ず後ろの割りにマークを合わせて左右の位置をシンクロさせます。

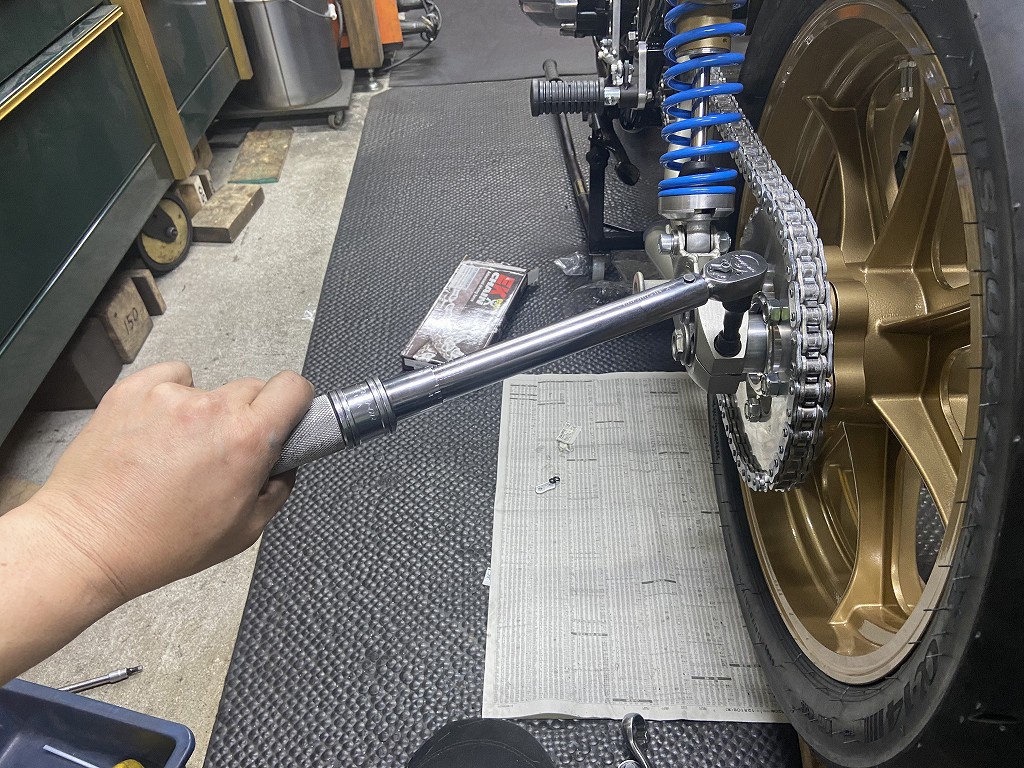

一旦、エキセンクランプを締め、この時点でリヤのアクスルシャフトを規定トルクの10kg・mで本締めします。再度、左右のエキセンクランプを緩めておきます。
チェーンは530を使用します。

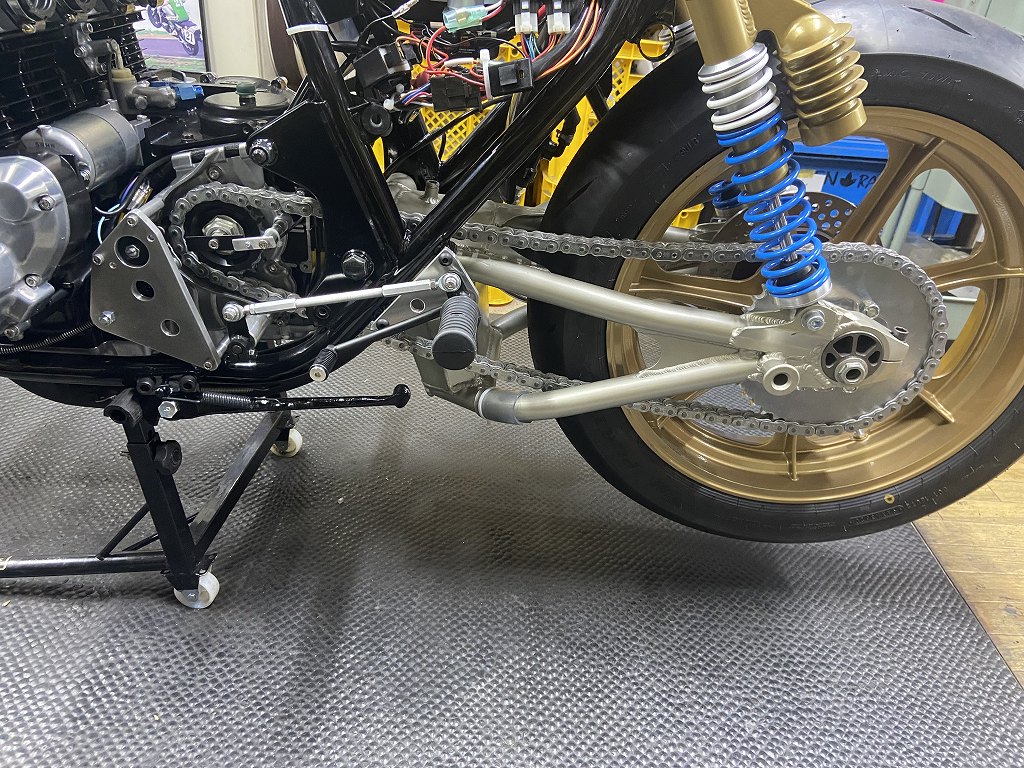

チェーンの張り調整は、アクスルシャフト頭の6角にレンチをかけ、左右同時にエキセンを回して合わせます。最後に左右のエキセンクランプボルトを規定値の4kg・mで本締めします。キャリパーのトルクロッドも最後に本締めします。
スイングアームの垂れ角が大きめなので、ジャッキアップでのチェーンのたるみはやや大きめに感じますが、チェーンは決して張り過ぎないように。
チェーンはバタつきでスイングアームと干渉するので、透明なビニールチューブで保護しておきます。

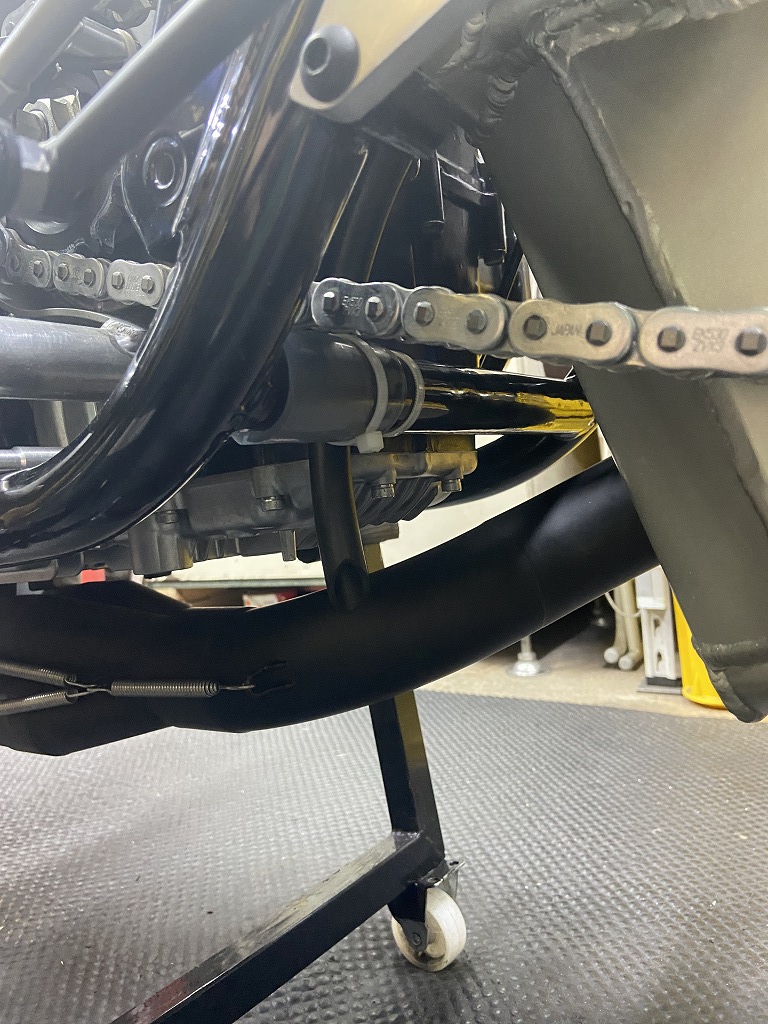

チェーンはバタつくとフレームとも干渉するので、こちらもビニールチューブで保護しておきます。

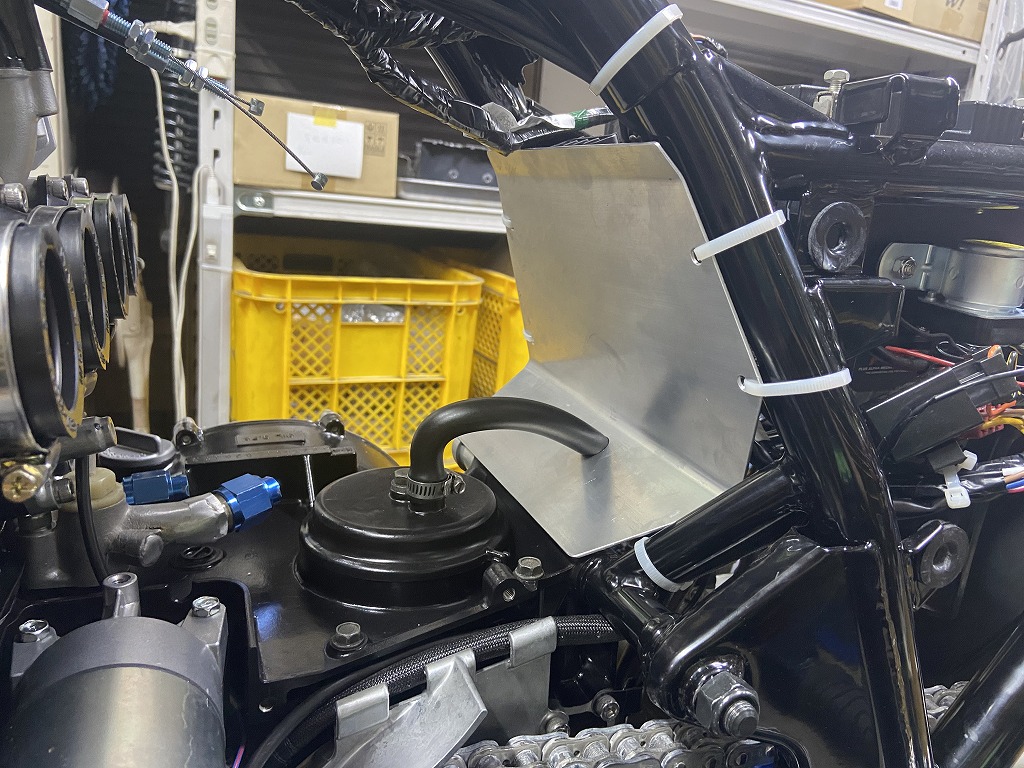

キャブ後方隔壁とブリーザーホースを取り付けます。

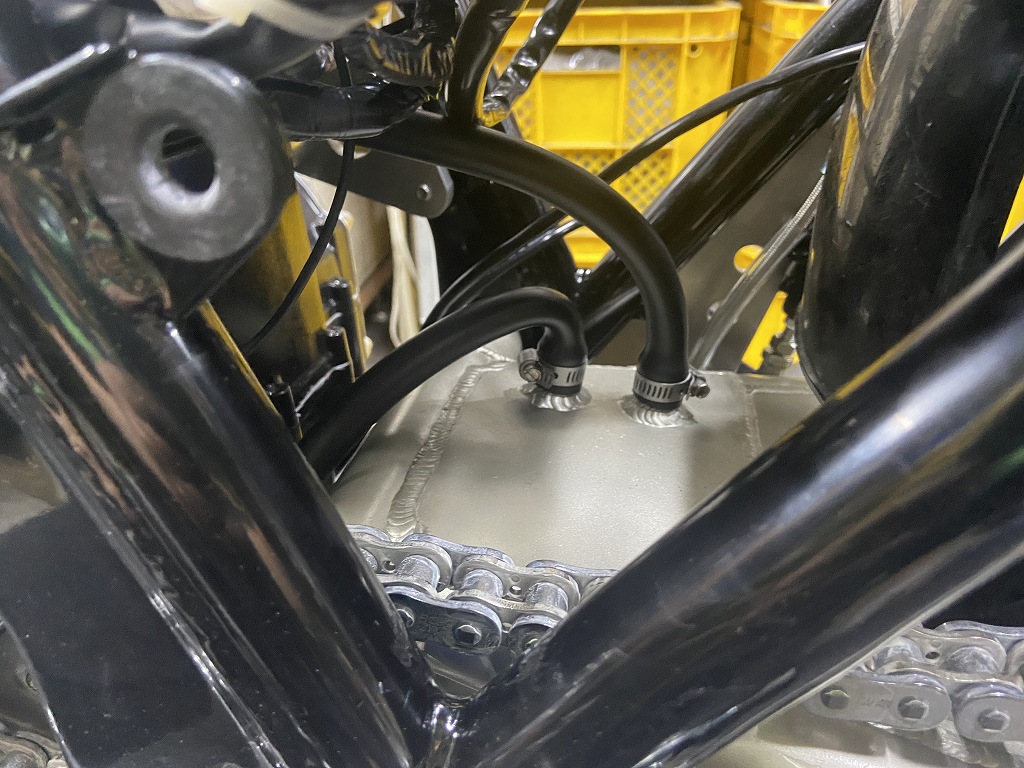

ブリーザーホースはスイングアームのキャッチタンクに接続します。
完成まであともう少し。
