今回交換する主な電装品はこちらです。メインハーネスはZ1000R2用純正品、バッテリーケーブルもJ系用の純正品、ヒューズBOXはJ系用のヒューテック製ミニブレードタイプです。レギュレーターはゼファー750純正品、あとヘッドライトリレーです。

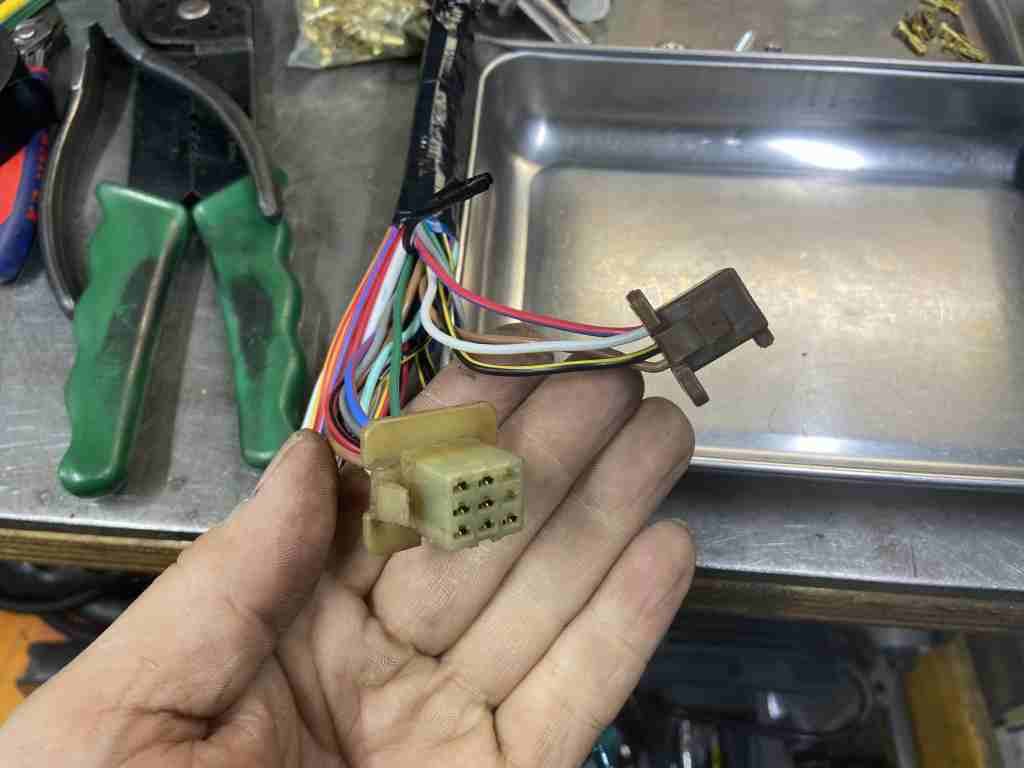

Z1R純正メーターとの接続は、メーター側に合わせて改造します。元のZ1R純正ハーネスからメーター関係のカプラーを外して流用します。

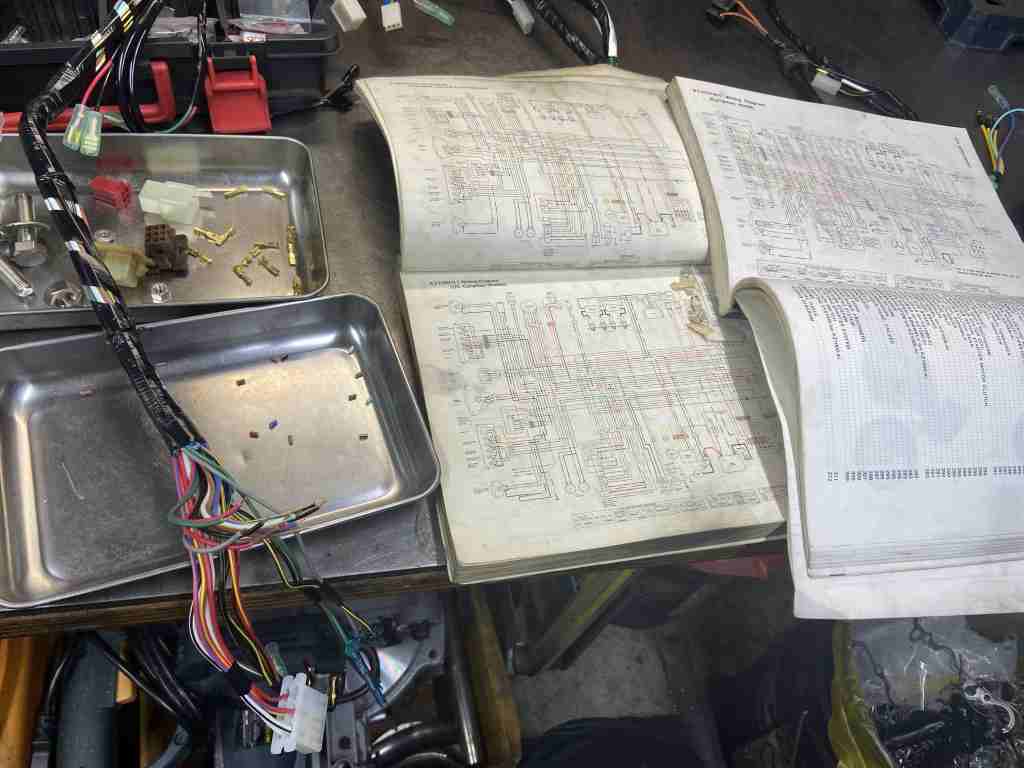

Z1RとZ1000R2の配線図を見ながら改造していきます。
改造後はこちら。

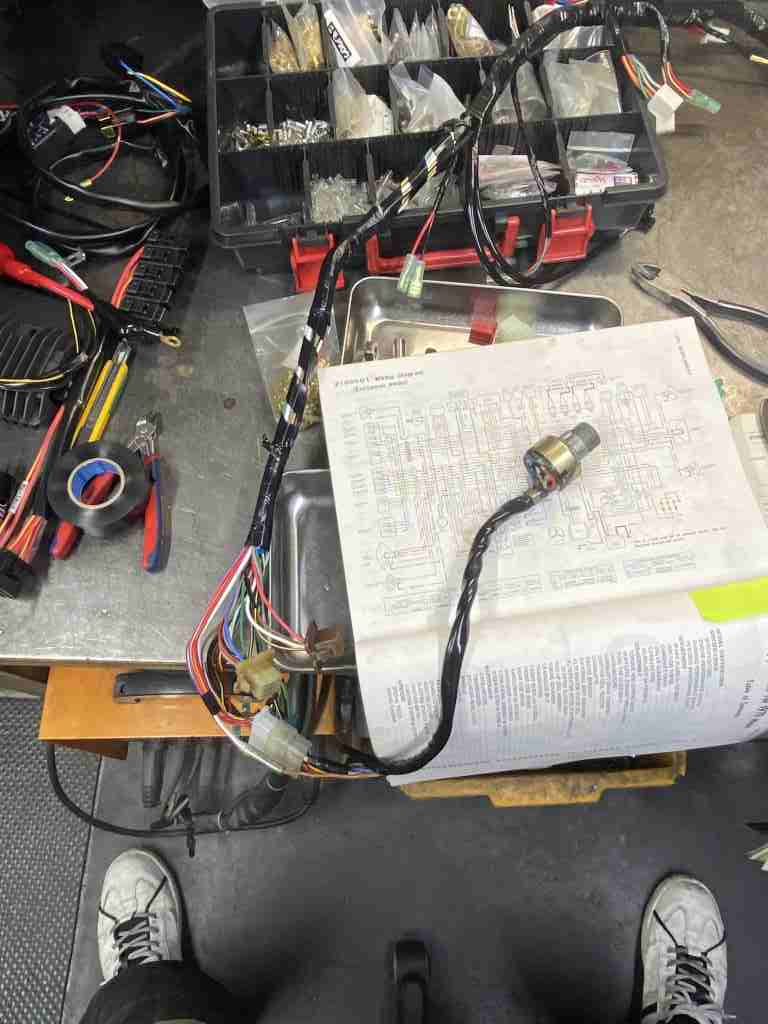

イグニッションスイッチのカプラーもメインハーネス側を改造して合わせます。

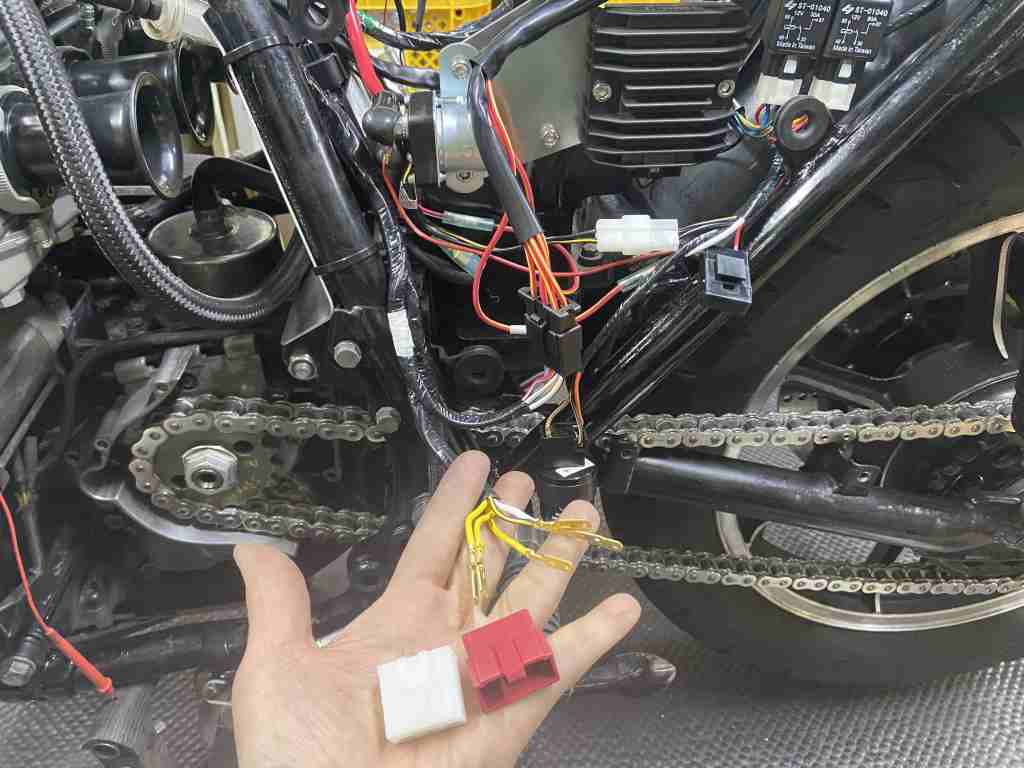

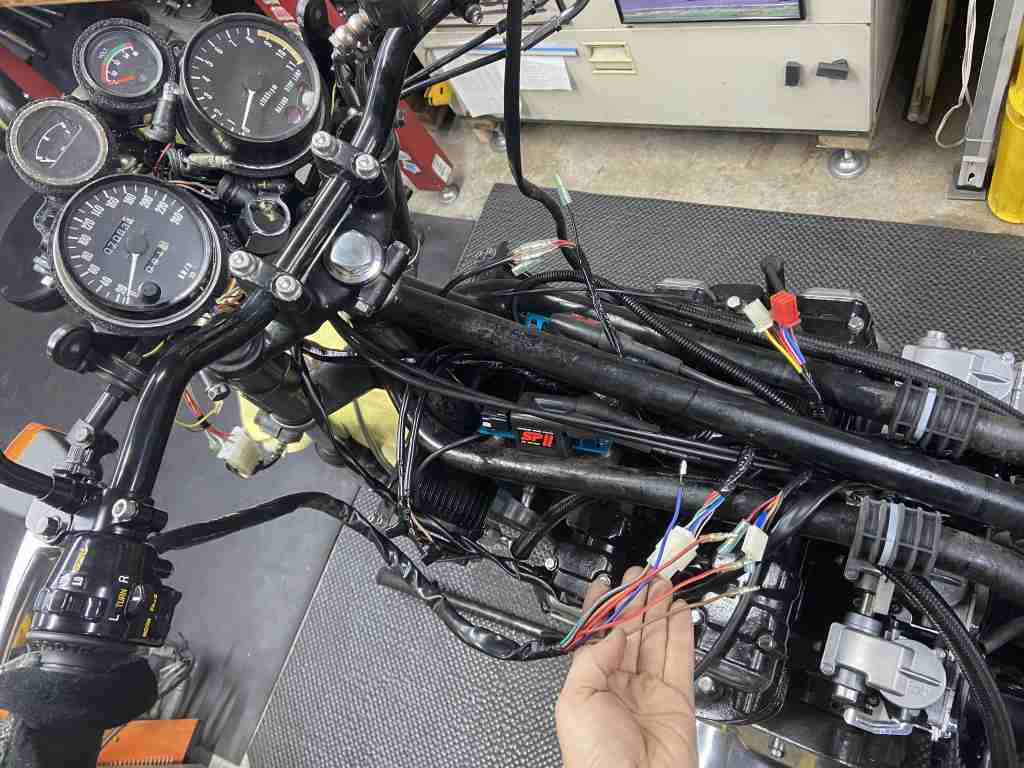

ハンドルスイッチの接続は、ハンドルスイッチ側を改造して合わせます。

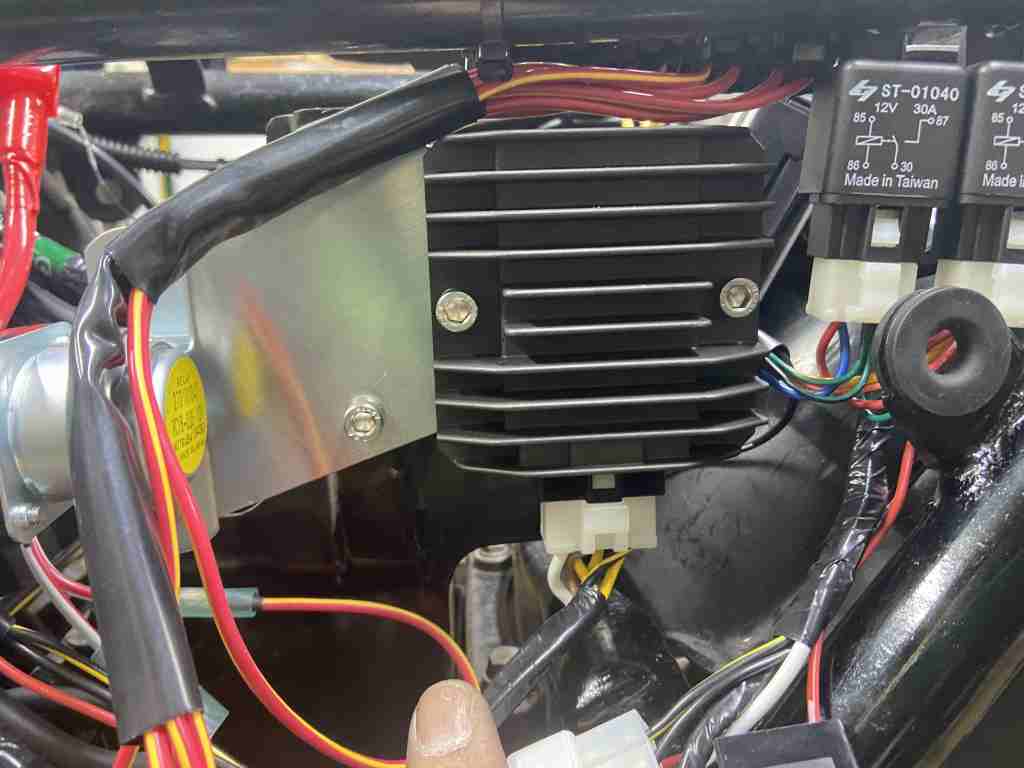

ゼファー750純正レギュレーターとの接続は、メインハーネス側を改造して直接接続にします。
改造後はこちら。

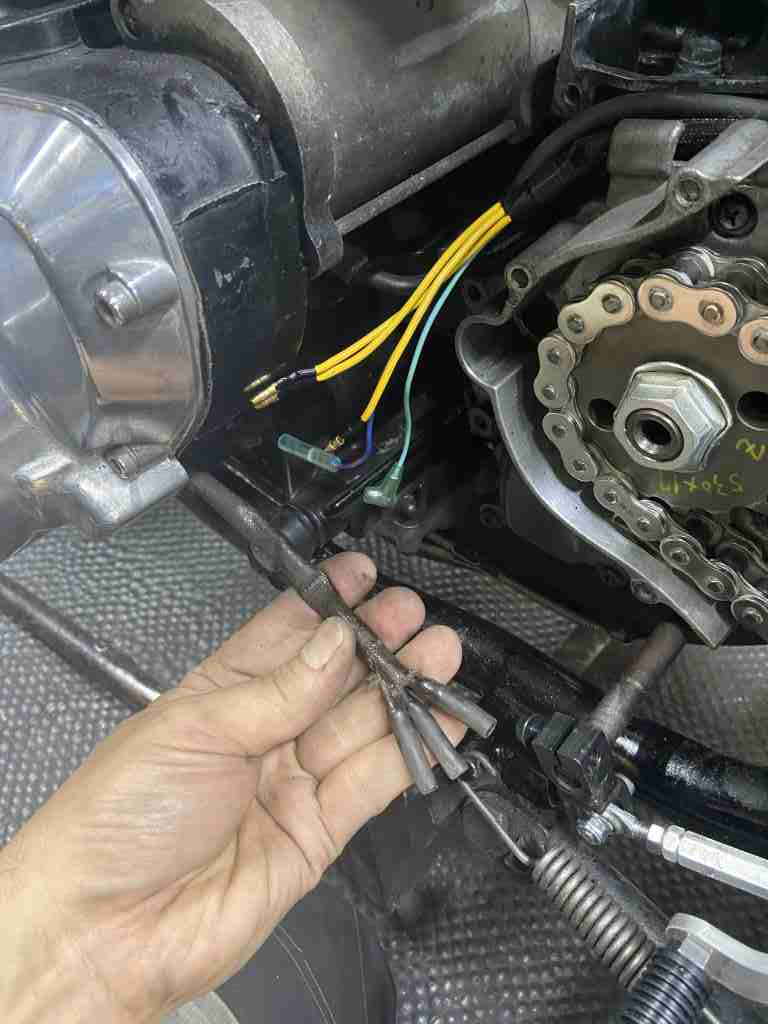

ジェネレーターのステーターコイルとの接続は、ギボシがだいぶ傷んでいるので交換します。
交換後はこちら。

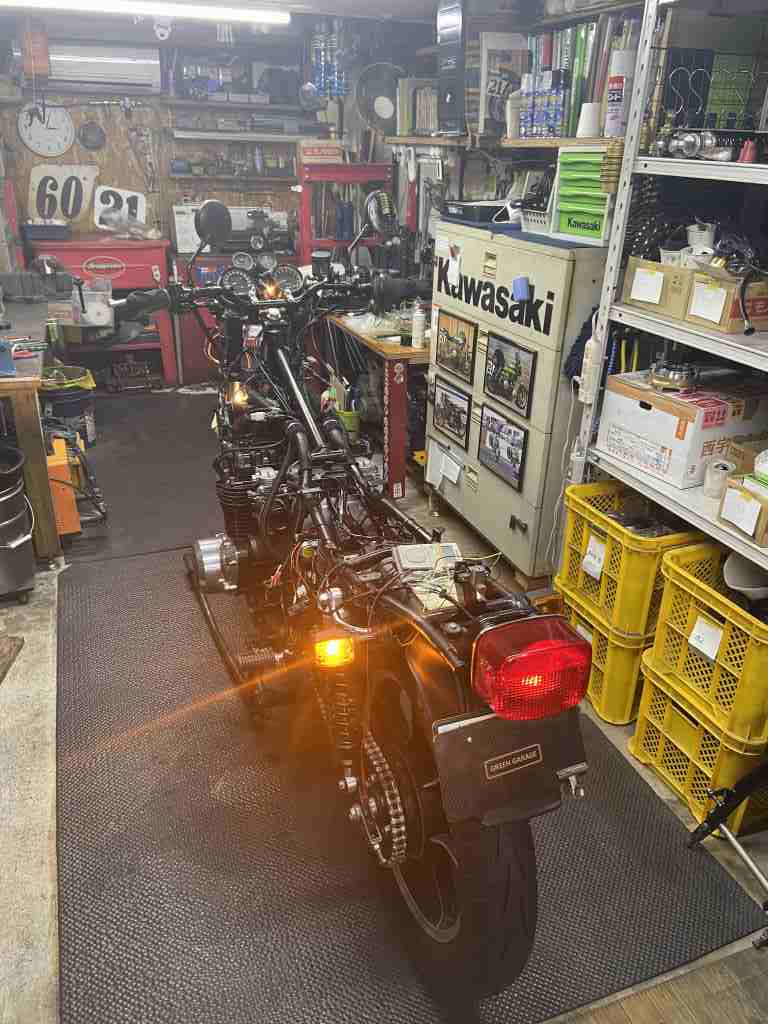

電装系を全てつないで動作を確認します。ヘッドライトもかなり明るくなりますよ。
