フロントのキャリパーサポートを製作します。
手持ちのテンプレートには合うものが無かったので、新たに現車合わせで型取りします。

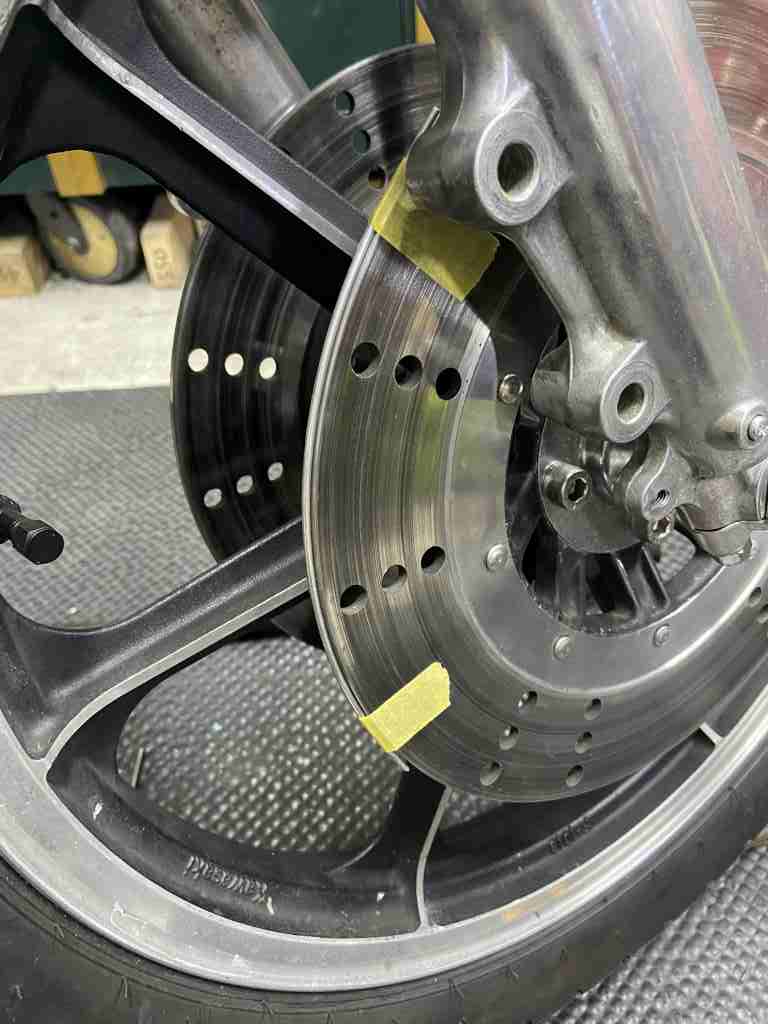

ローター外周にクリアランス確保用の針金をセットします。

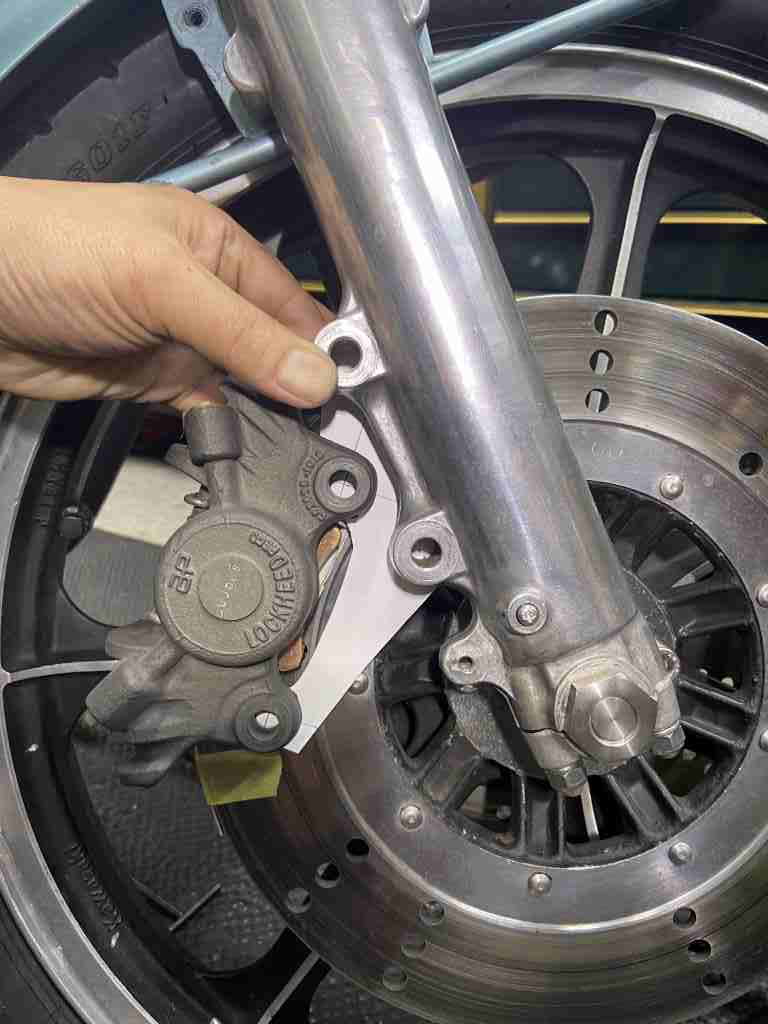

パッドとローターの間に厚紙を何枚か挟んでキャリパーをちょうどいい位置に保持します。その状態でフォークの穴位置を型紙に写し取ります。

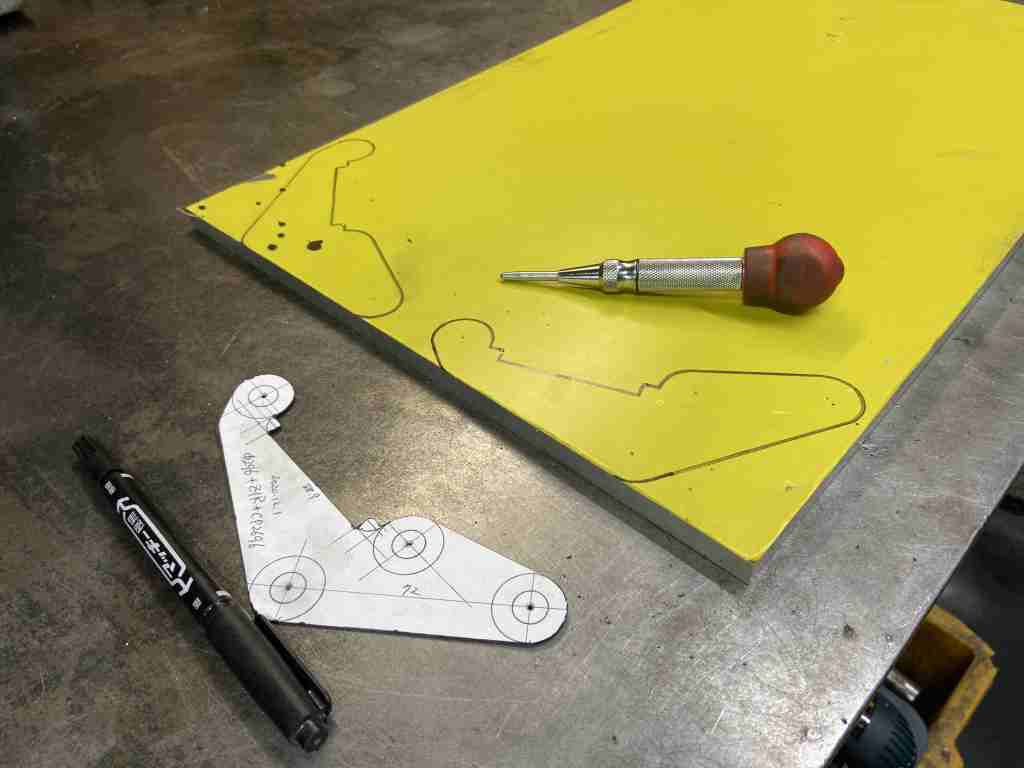

テンプレートの形が決まったら、ジュラルミン板に写します。

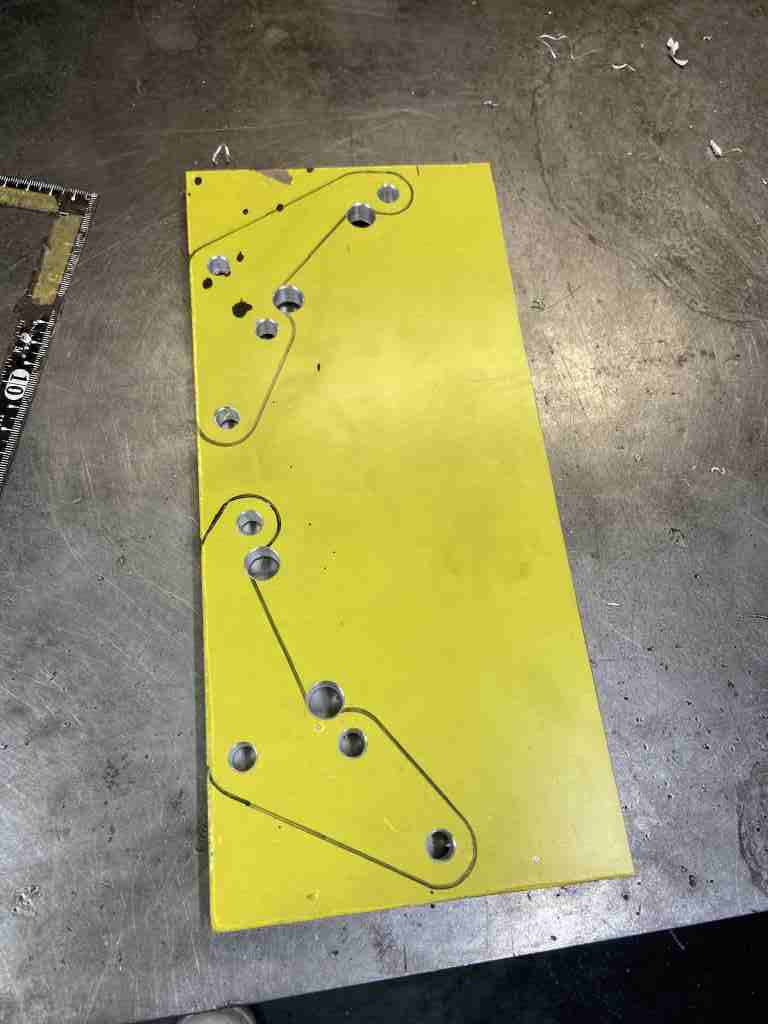

板が大きいと支えやすいので、先に穴開けします。

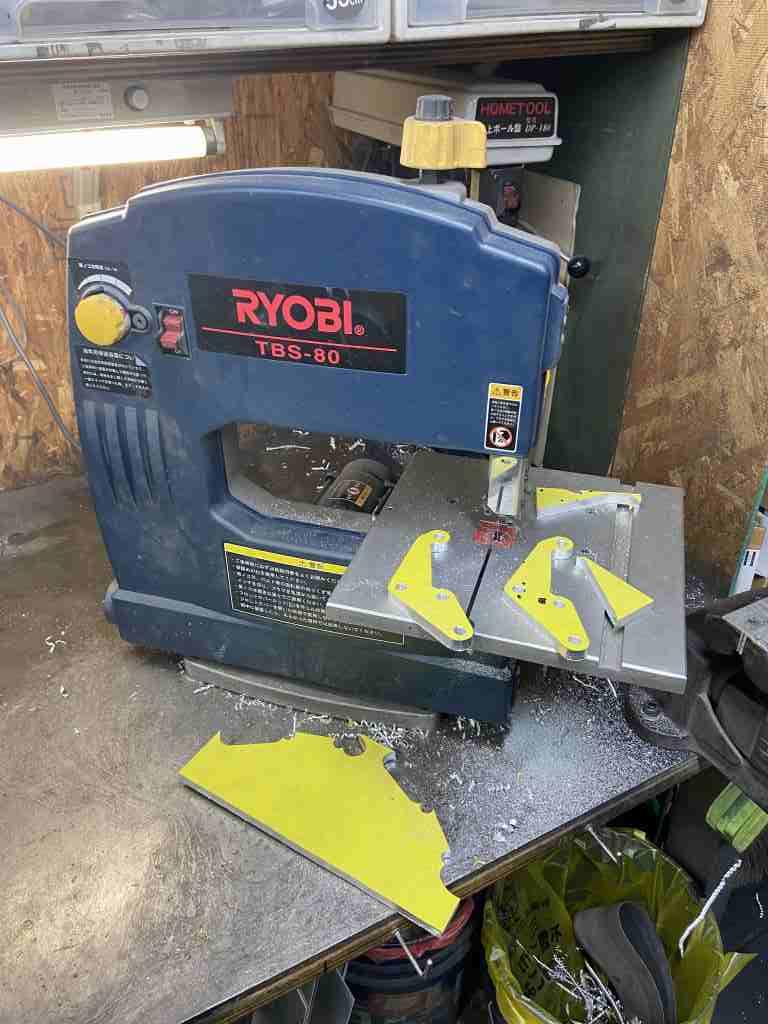

バンドソーで切り抜きます。

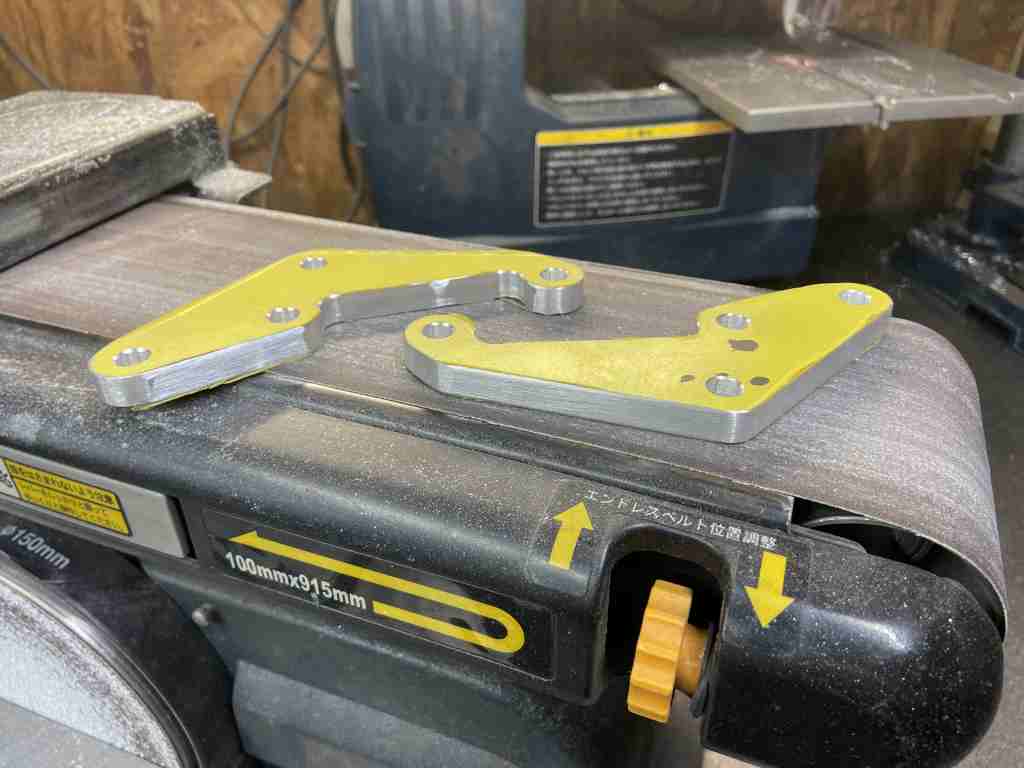

端面をベルトサンダーで仕上げます。
タップを立てます。

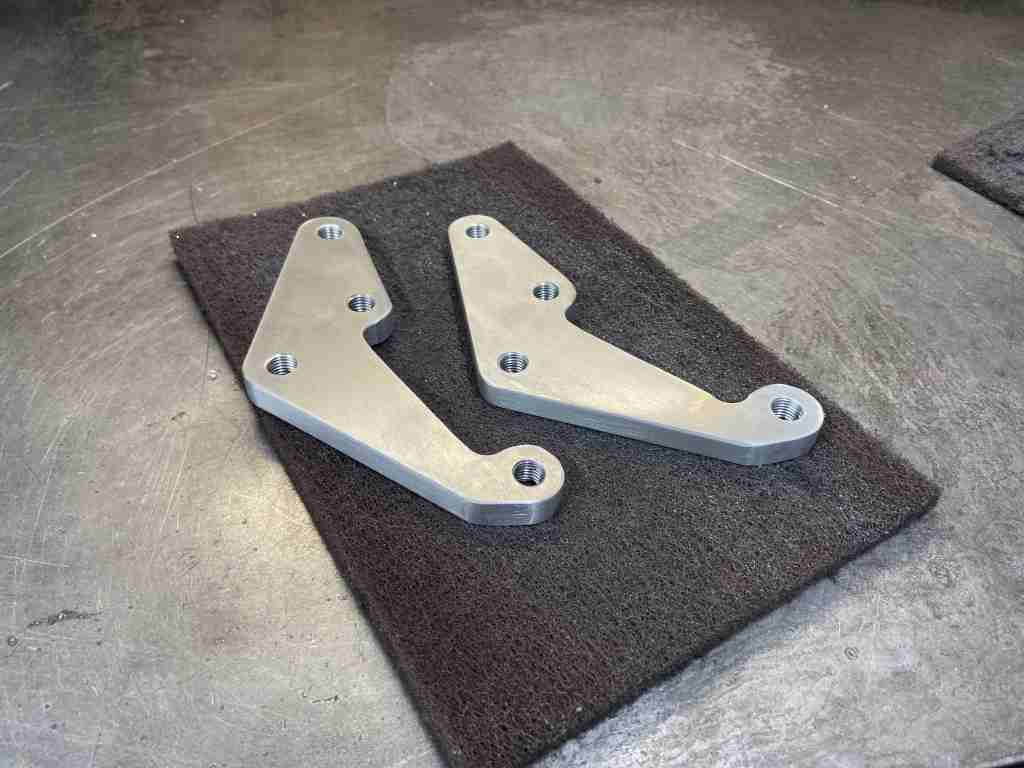

ナイロンたわしでヘアラインを付けたら完成です。

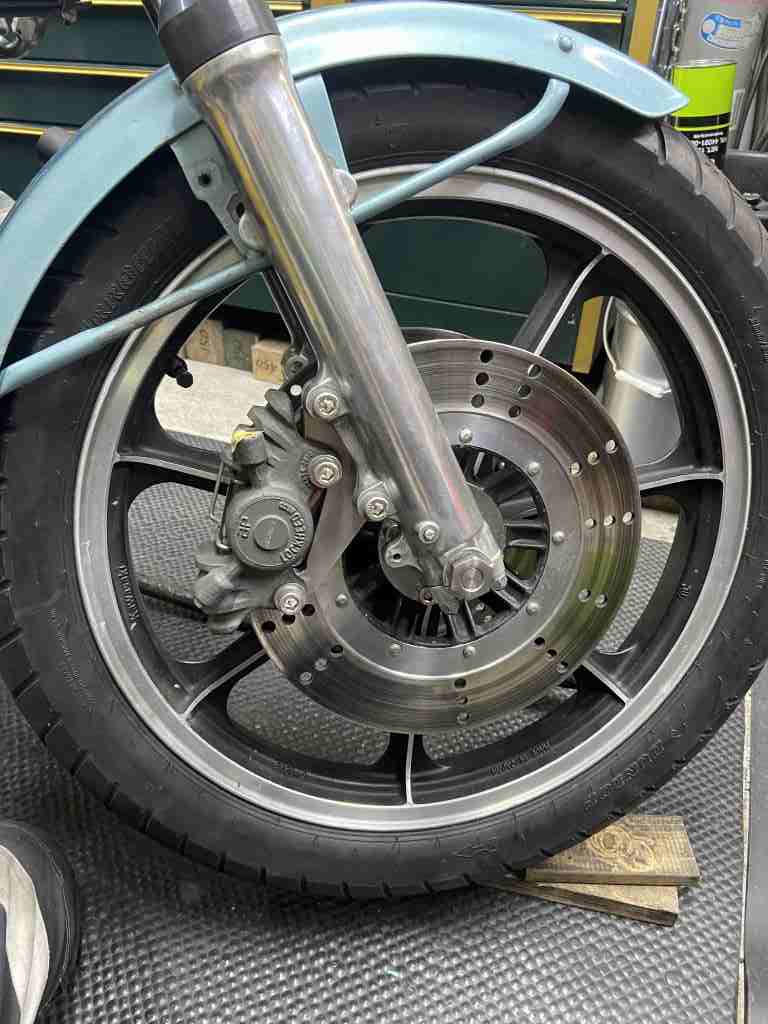

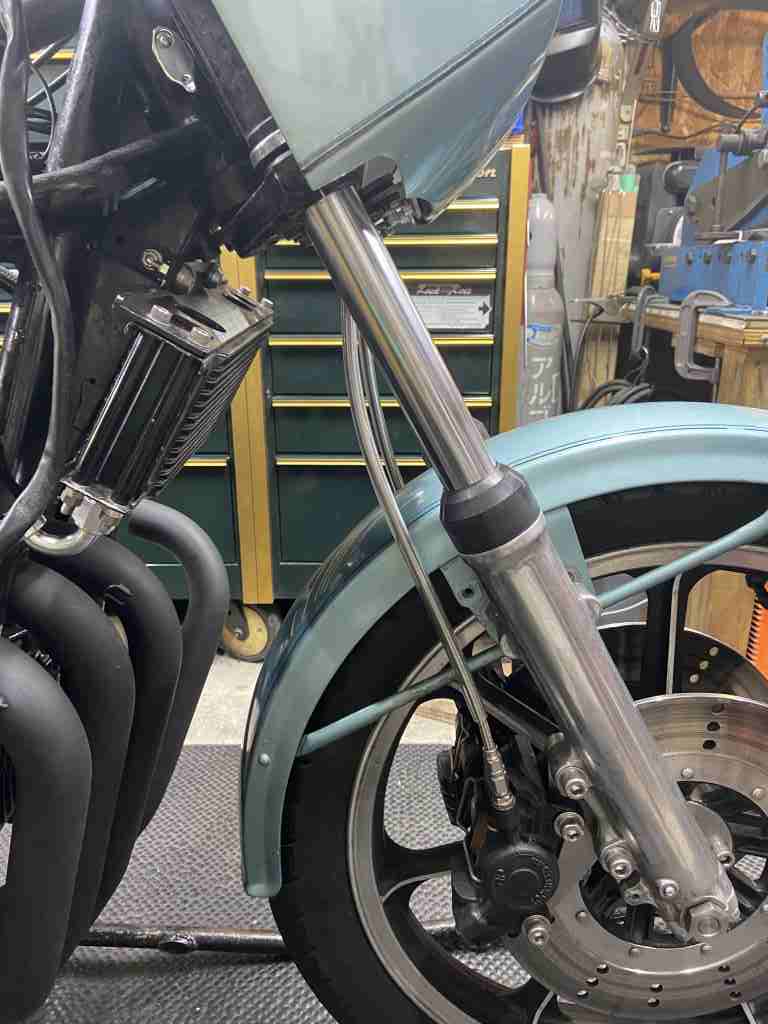

取付確認します。

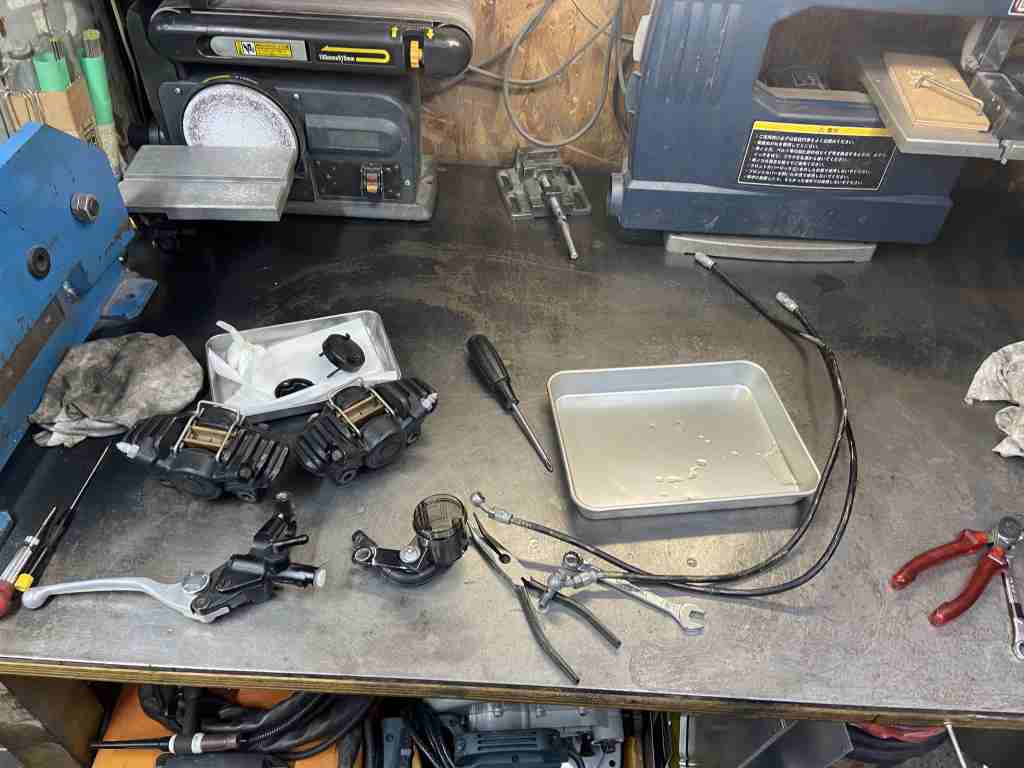

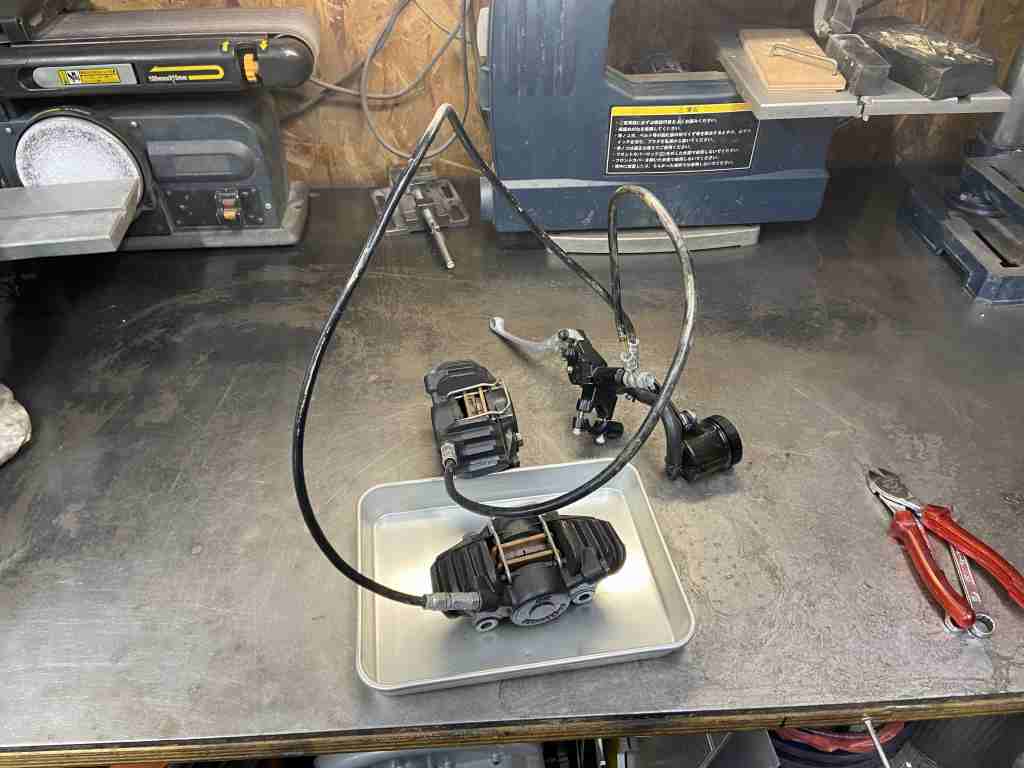

既存のキャリパーセットは、ホースとフィッティング類を交換するので分解します。
ホースはビニールコーティングを塗装してあるのでところどころ色が落ちています。

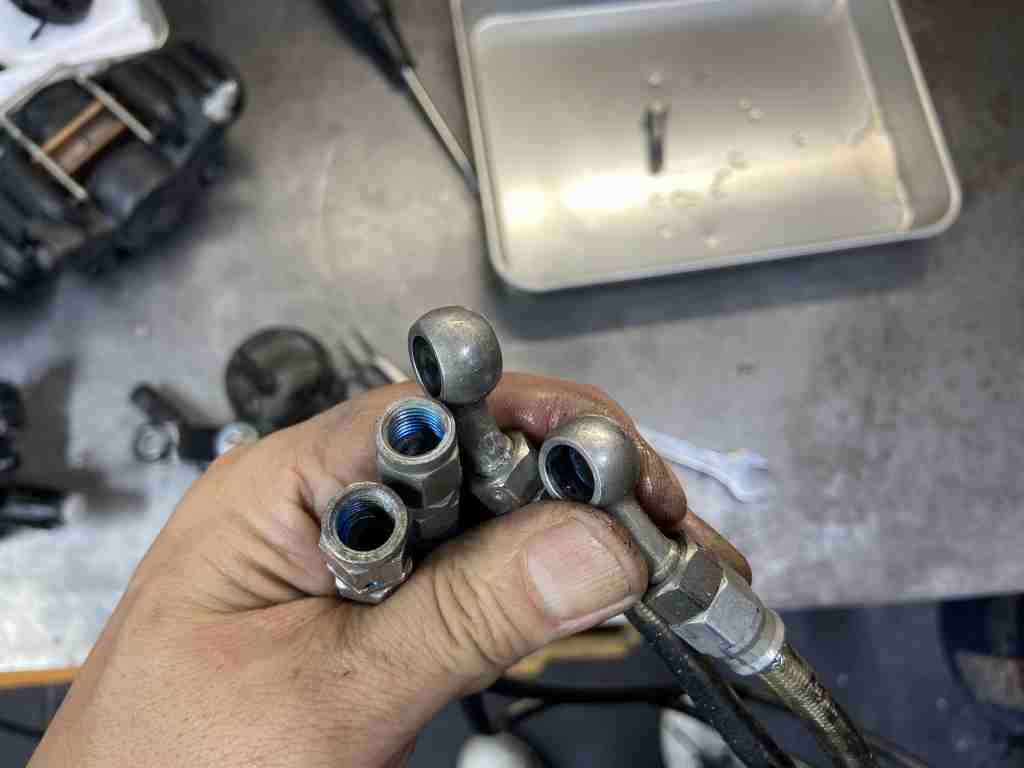

フィッティングはアルミ製の古い物の表面を磨いただけ。
きちんとしたポジションになるよう、ロングハンドルで構築していきます。マスターは元のままです。

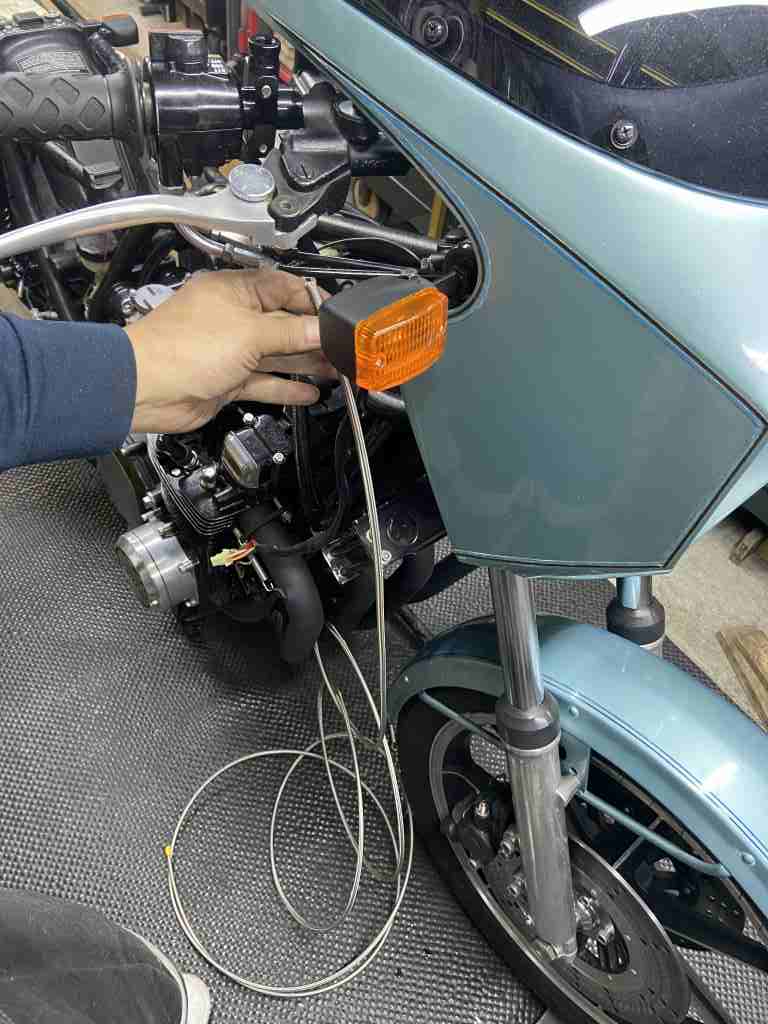

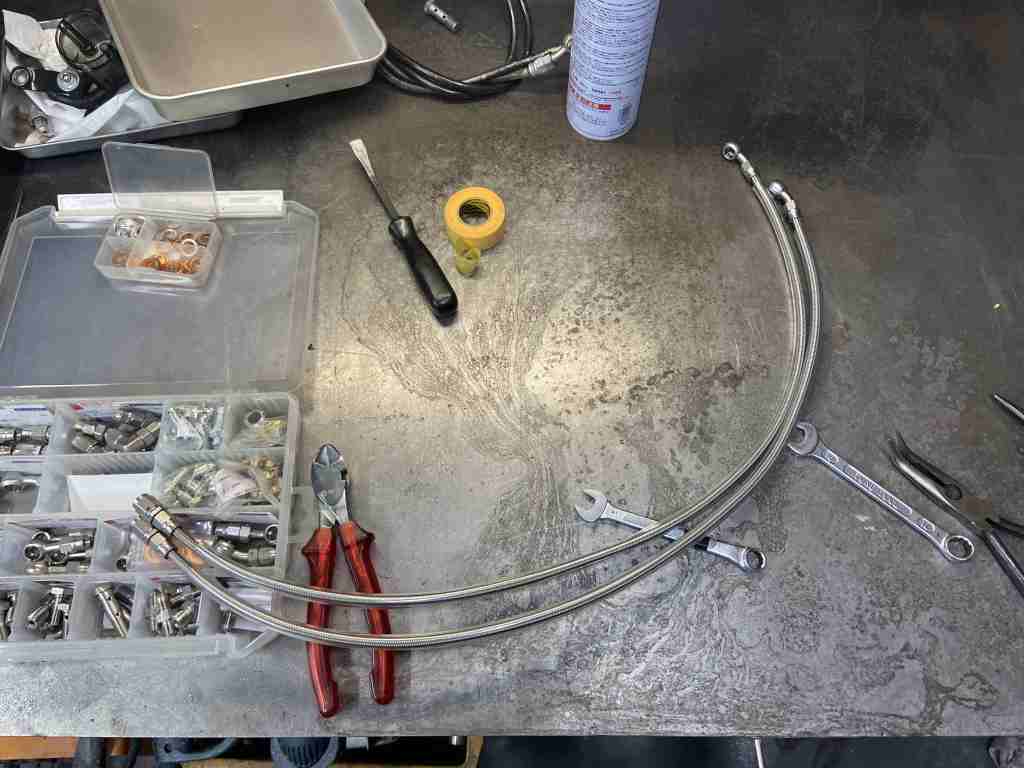

ブレーキホースは現車合わせで長さを決めて製作します。
当時風にビニールチューブを通した仕上げです。
ホースを取り付け、フィッティング類を本締めします。

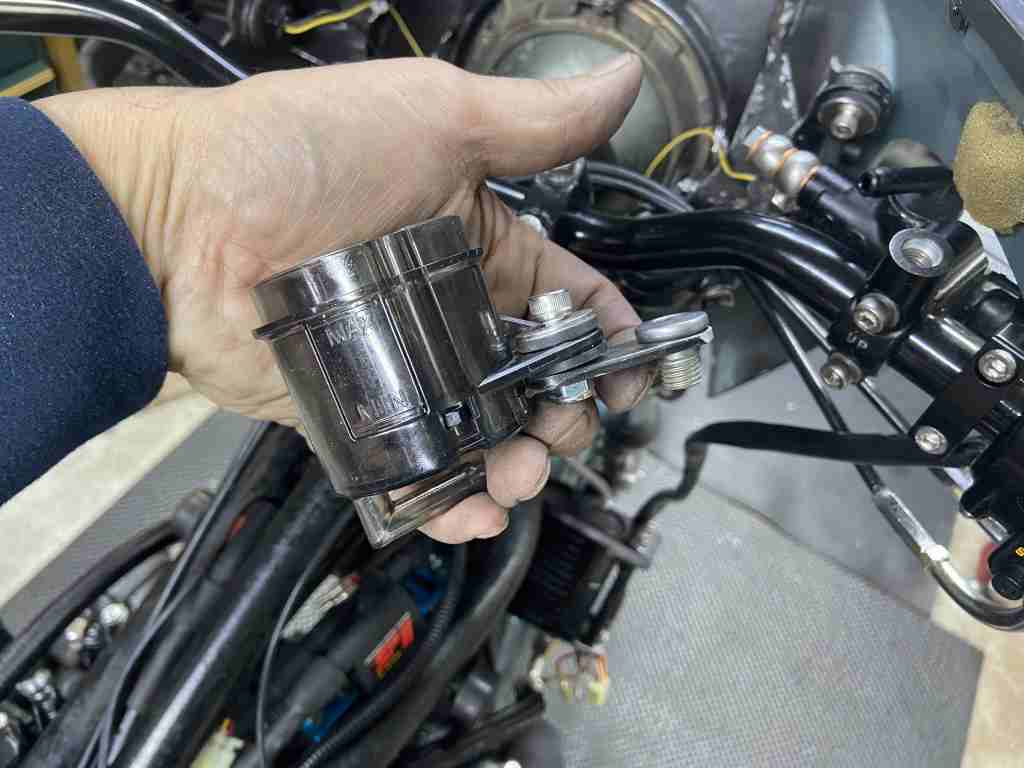

リザーバータンクは、既存のステーを短く加工して再利用。

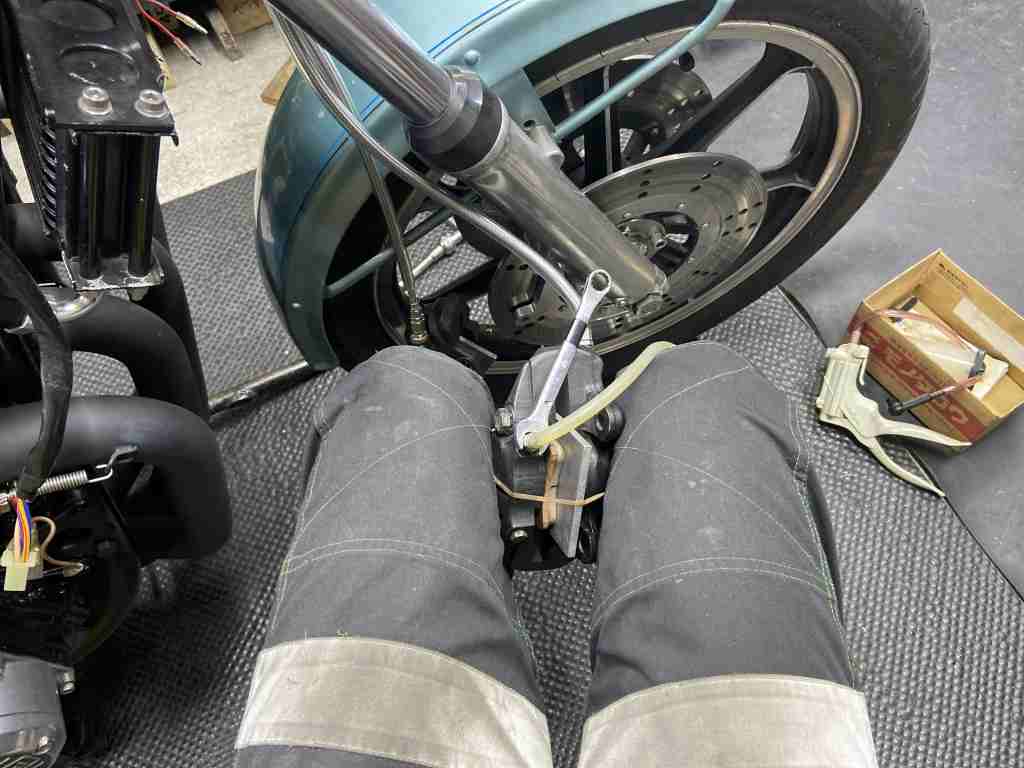

エア抜きの作業は、キャリパーを外して真空引きから行います。
キャリパーまでフルードが届いたら通常のエア抜きです。

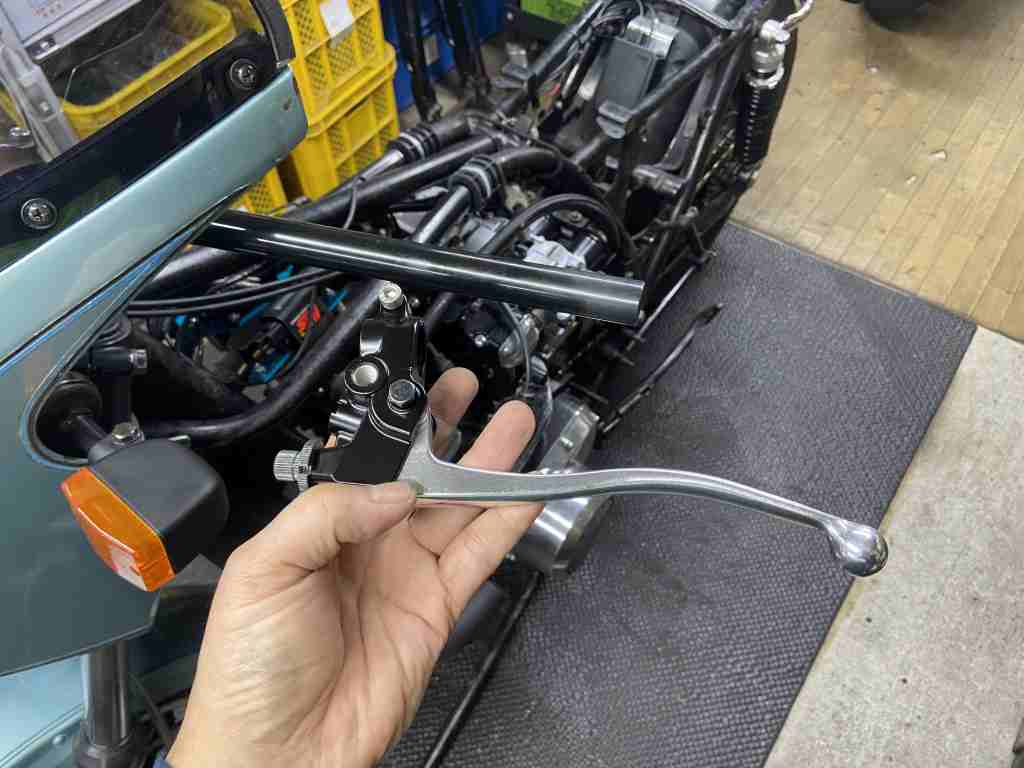

クラッチはZ1000J系の純正部品を使って機械式に戻します。レバーは少し長いZ1300用です。

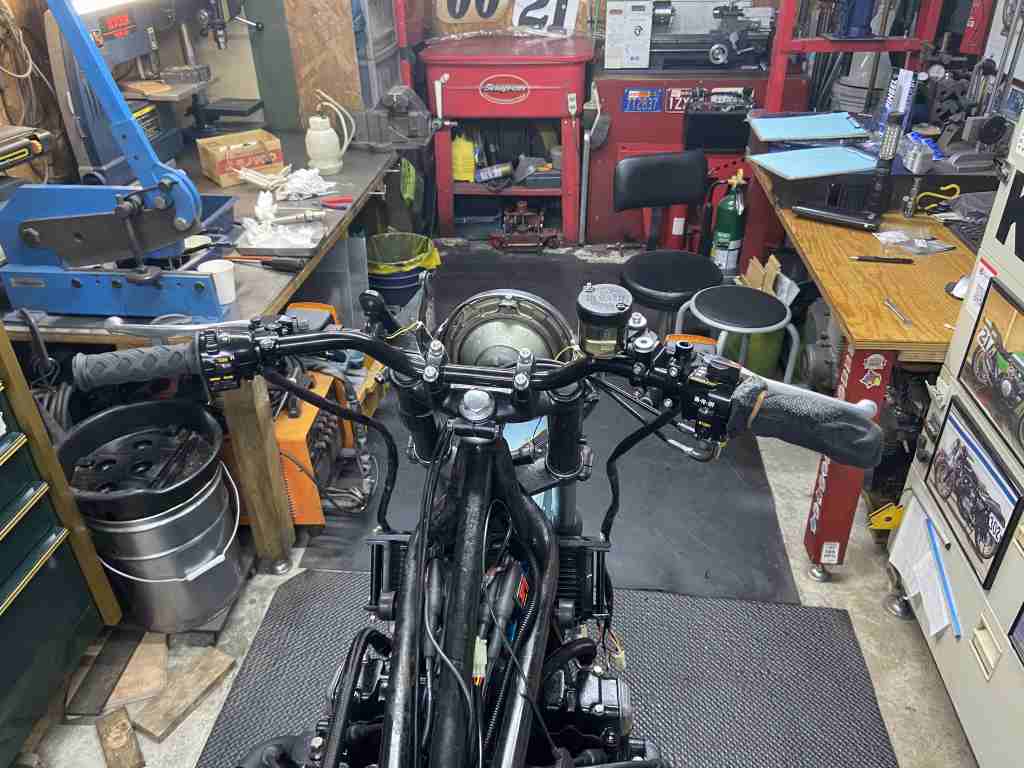

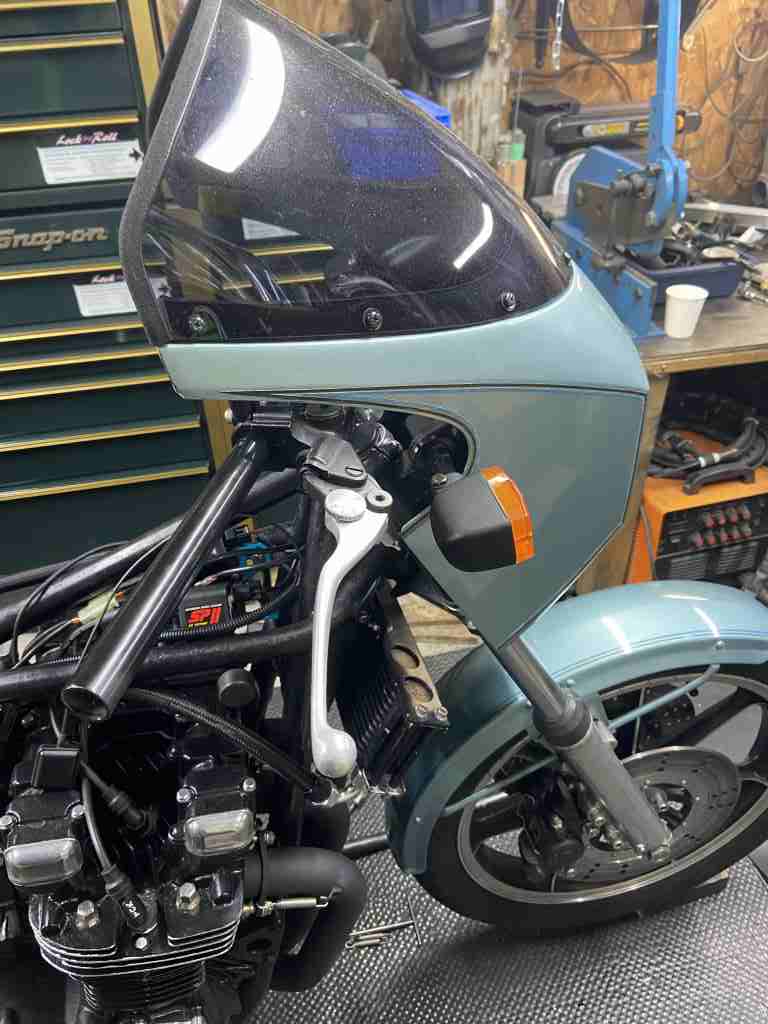

エア抜きも終わり、ロッキードキャリパー特有の硬いレバータッチとなりました。ハンドル周りのレイアウトはこれで完成です。
