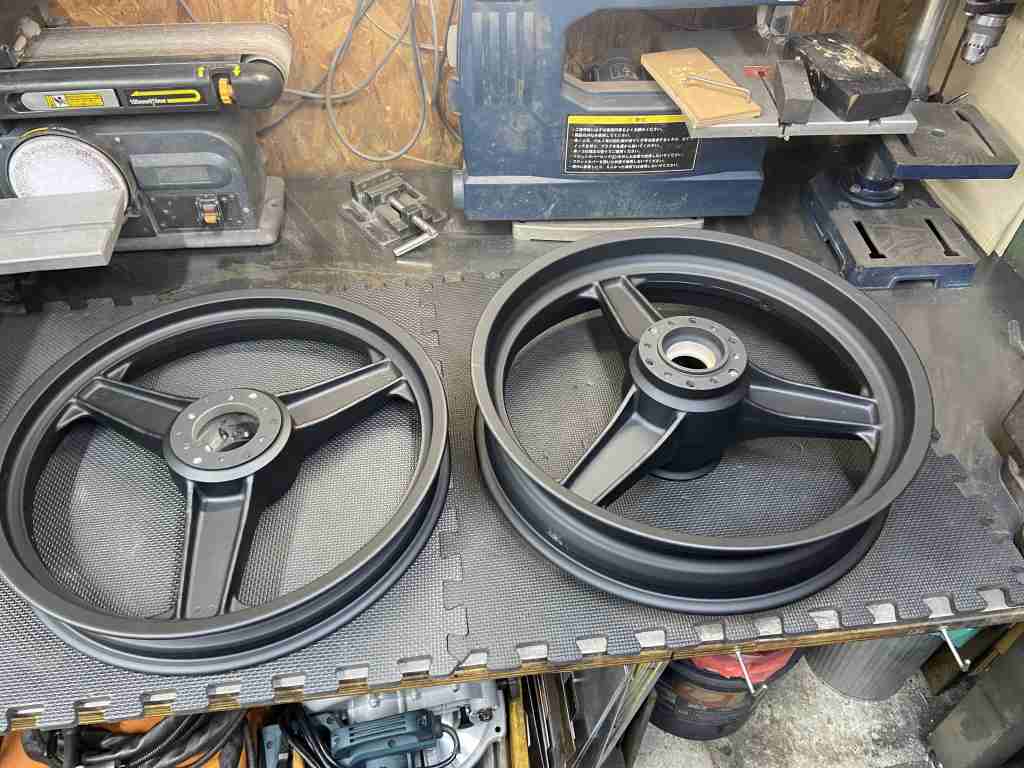

2ヶ月かかってダイマグの塗装が完成しました。ベアリングの修理やフロントS1ローター化への加工を済ませてから塗装したわけですが、元の塗装を剥離するのに時間がかかったそうです。塗装剥離後、防錆の為の化成処理をしてからウレタン塗装しています。

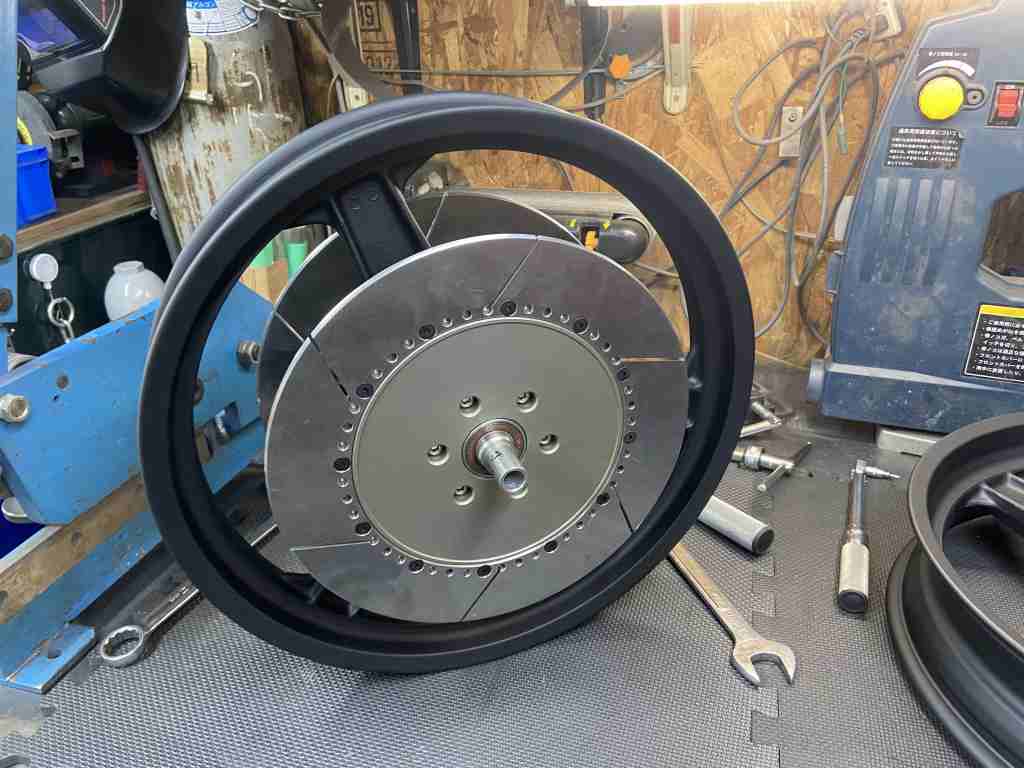

早速S1ローターを組み付けます。
アクスルシャフトは専用の中空シャフトを使います。

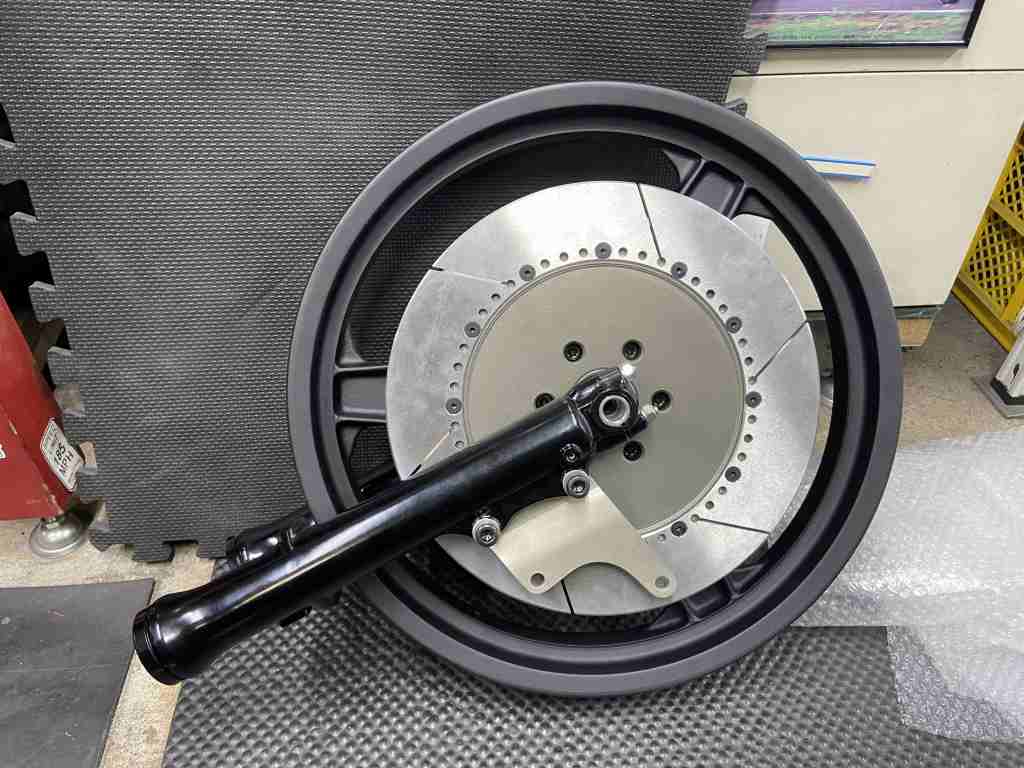

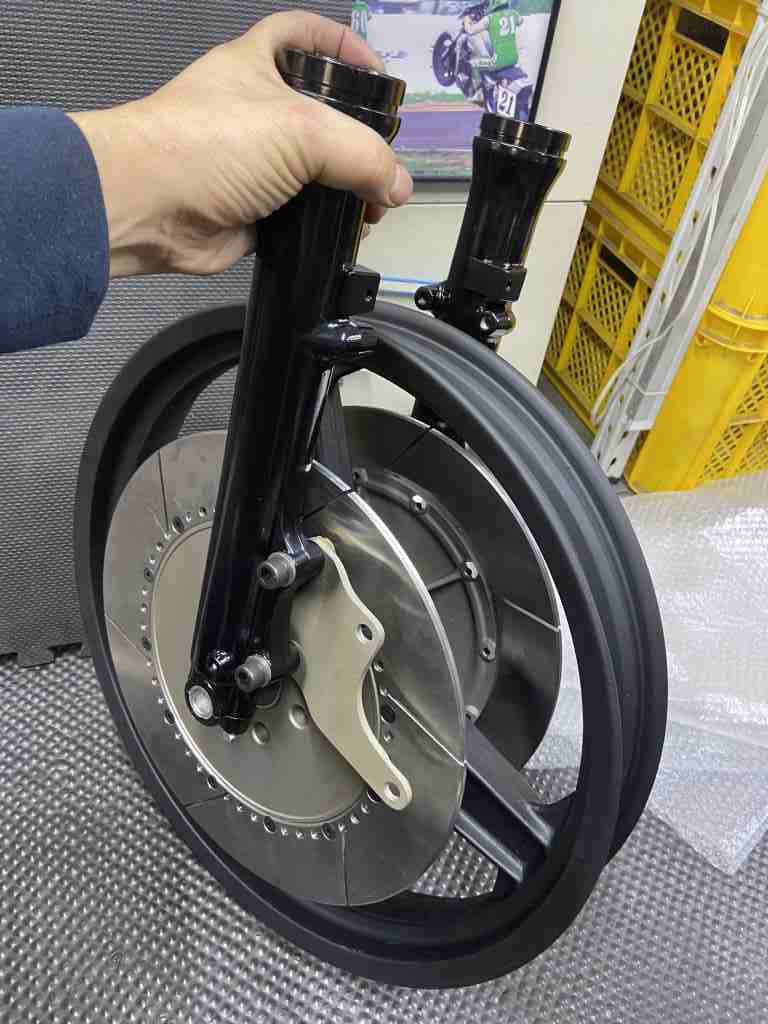

フロントホイールの完成です。この状態で基本的にノーマルフロントフォークにボルトオンです。

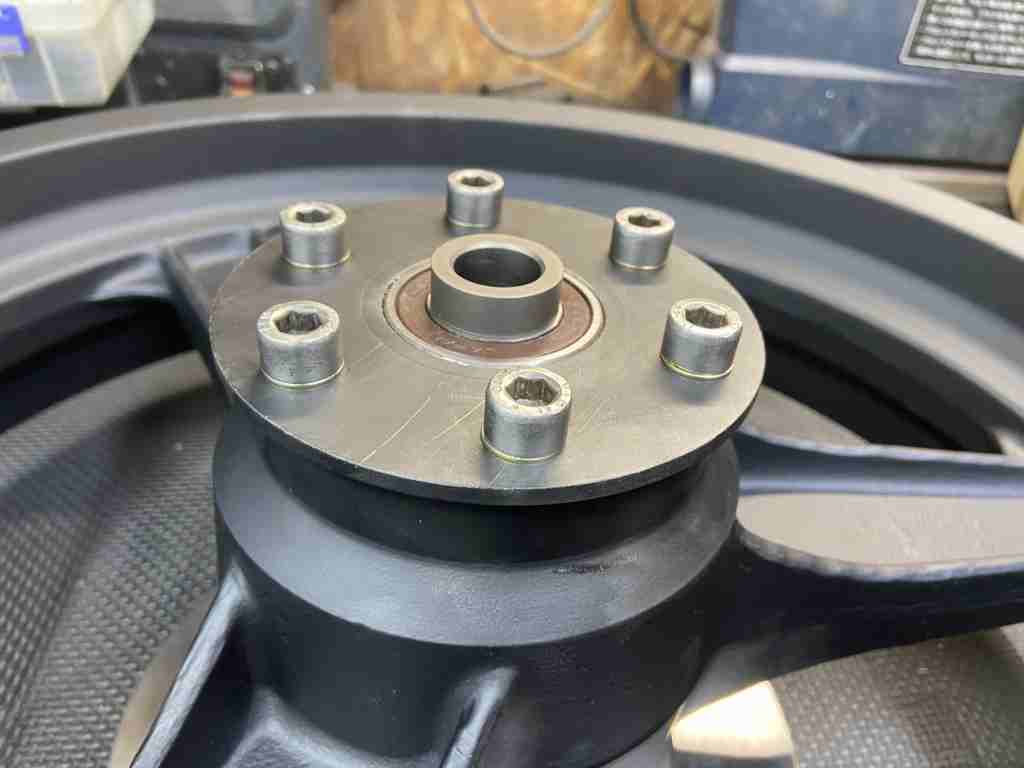

続いてリヤホイールを組み立てます。ホイールにベアリングとトルクピンをセットします。
ハブダンパーが入ったスプロケキャリアを取り付けます。

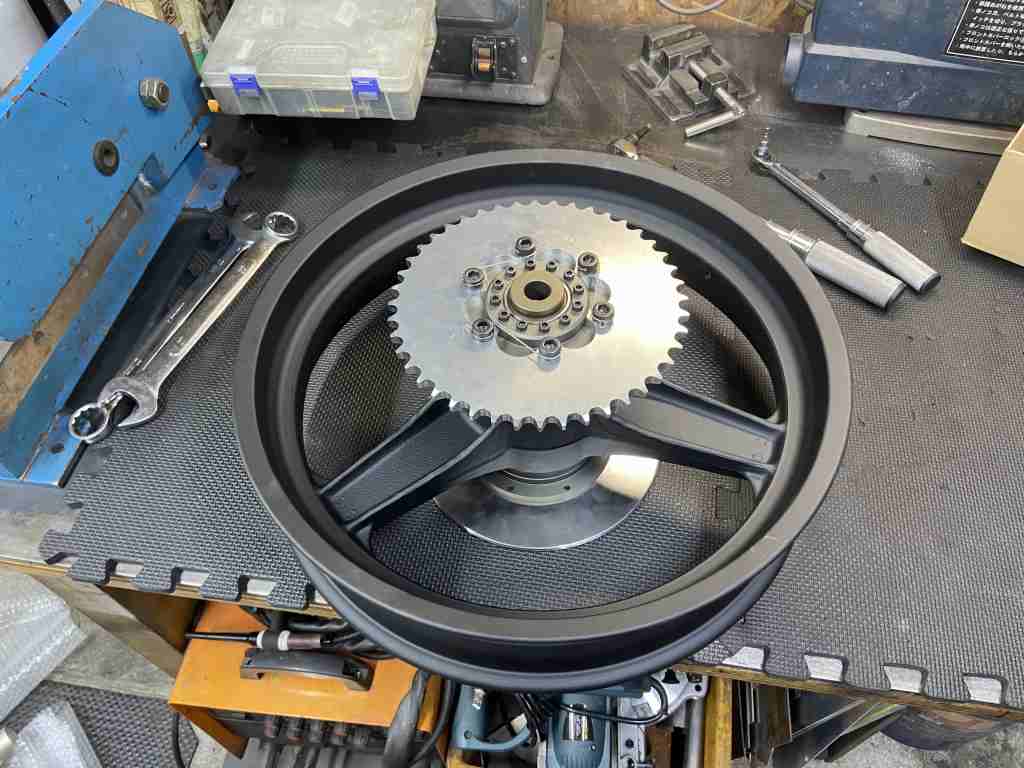

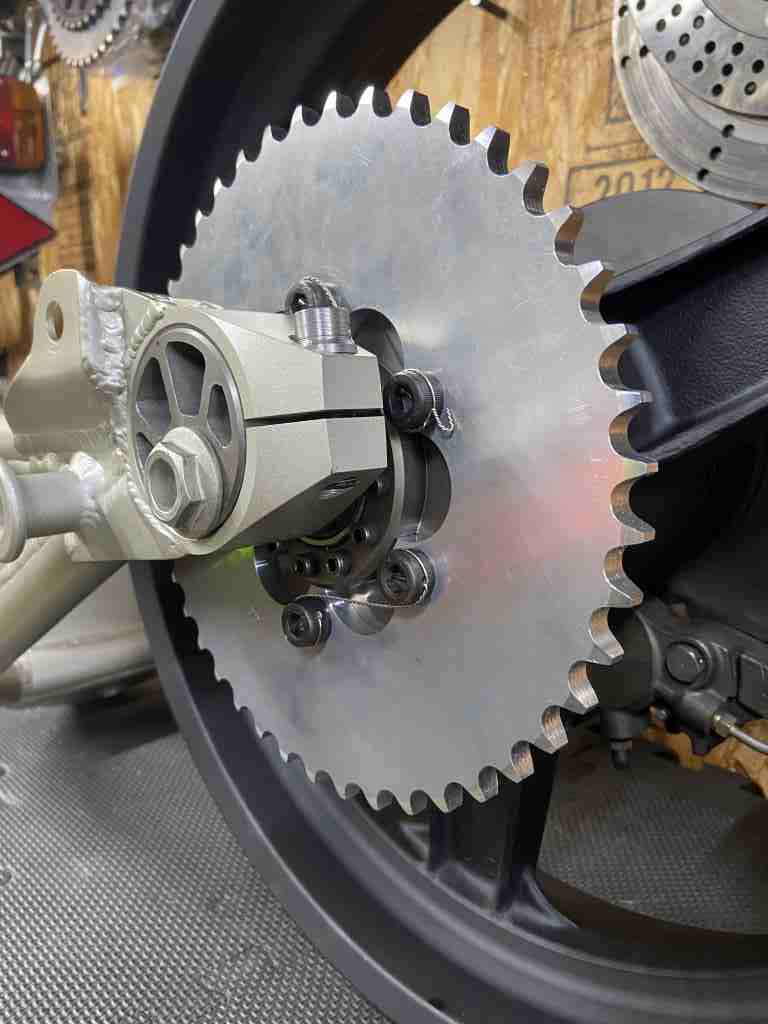

スプロケボルトは緩み止めのためワイヤリングします。細かい12個のキャップボルトは、S1ホイールをイメージして付けたダミーです。

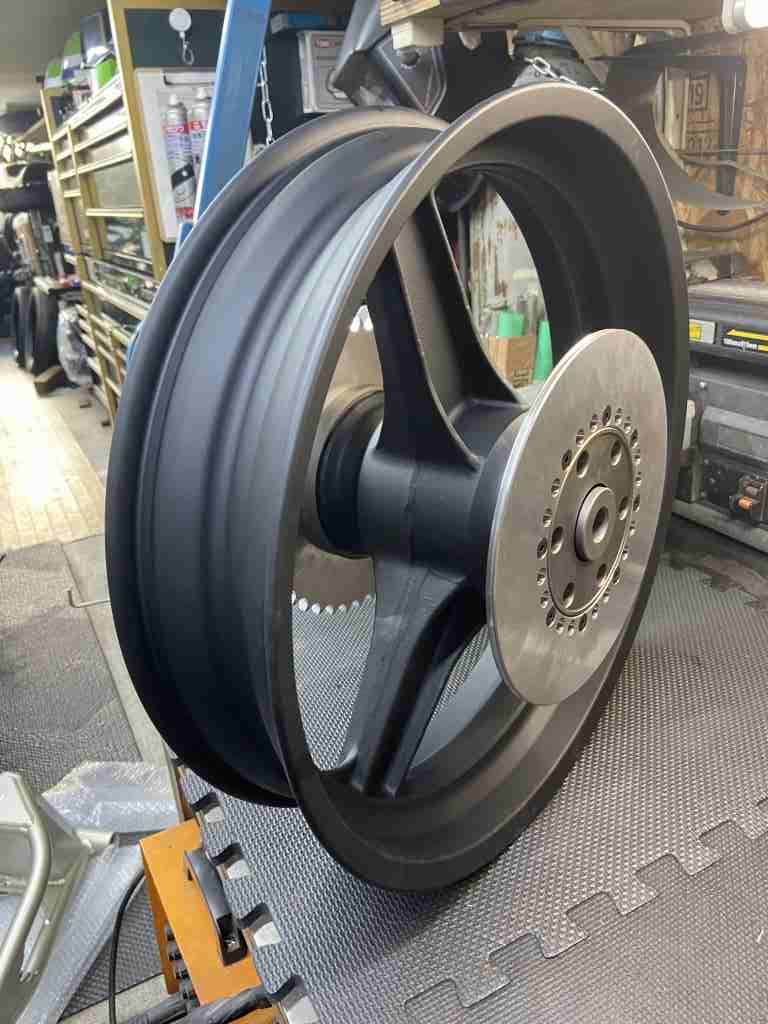

リヤローターを付けて完成です。

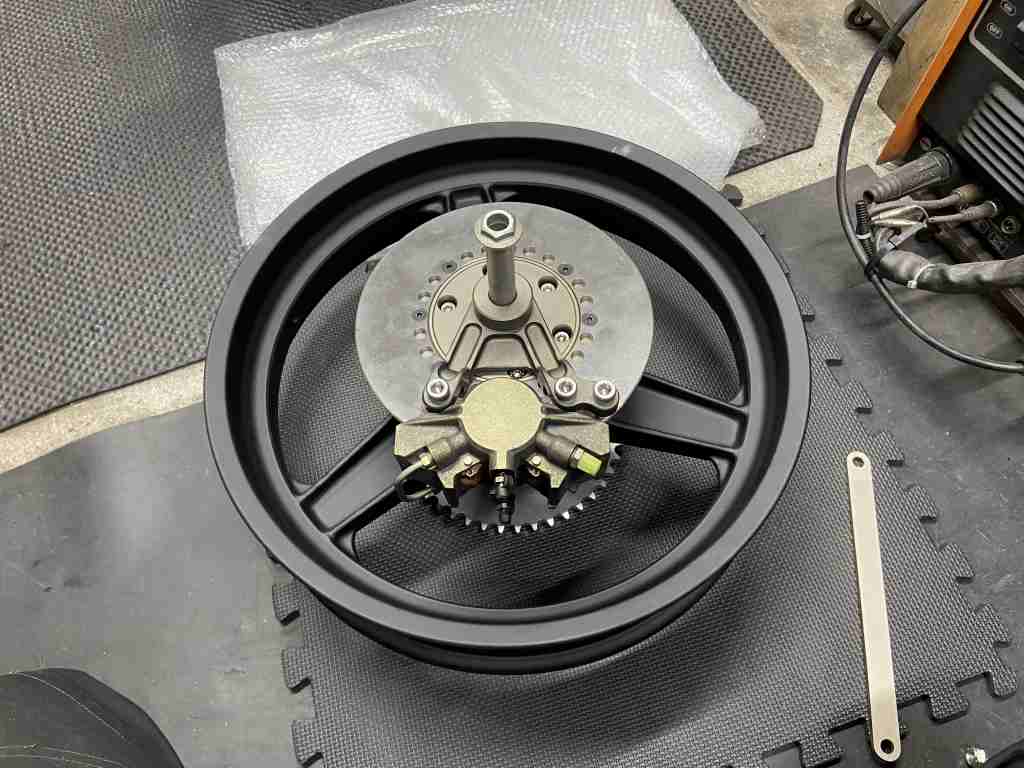

リヤキャリパーサポートとのクリアランスを確認します。
キャリパーとローターのセンターを合わせるため、少し長めに作っておいたカラーを削って調整します。

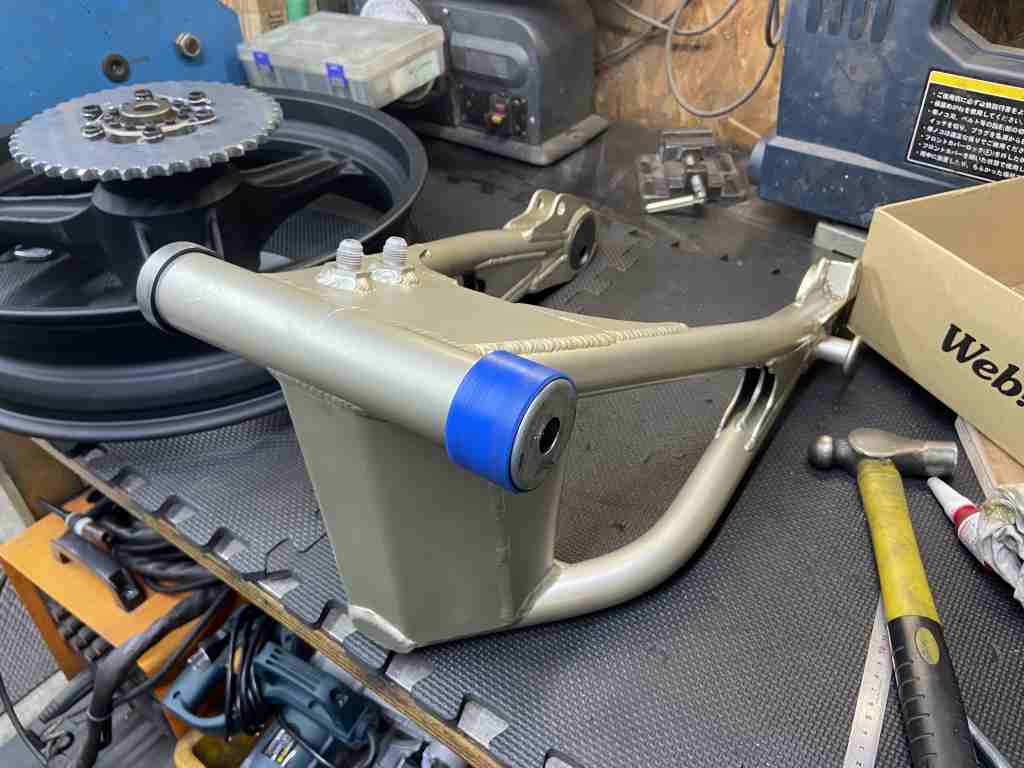

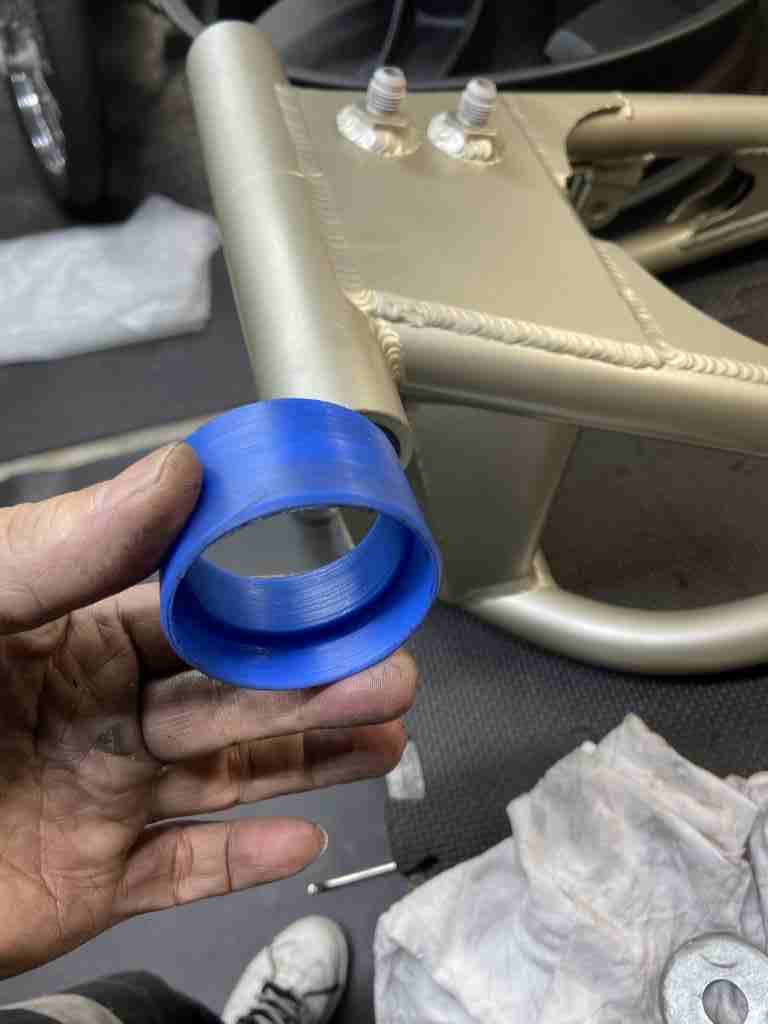

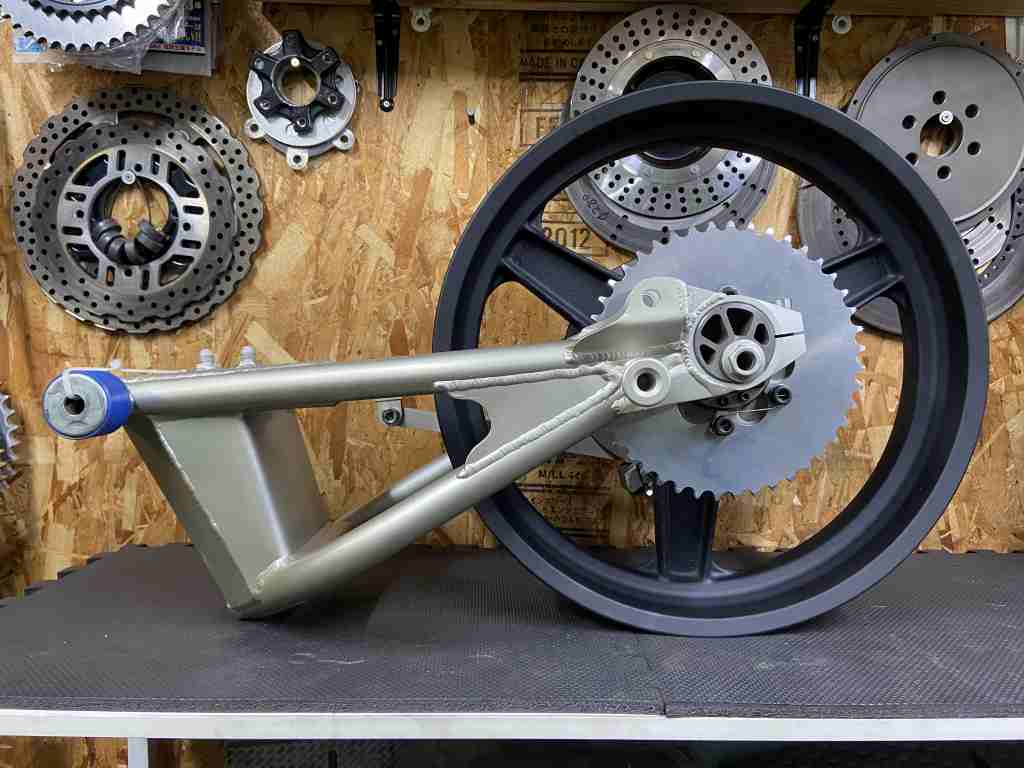

スイングアームはピボットベアリングを圧入し、チェーンスライダーとエンドキャップをセットします。

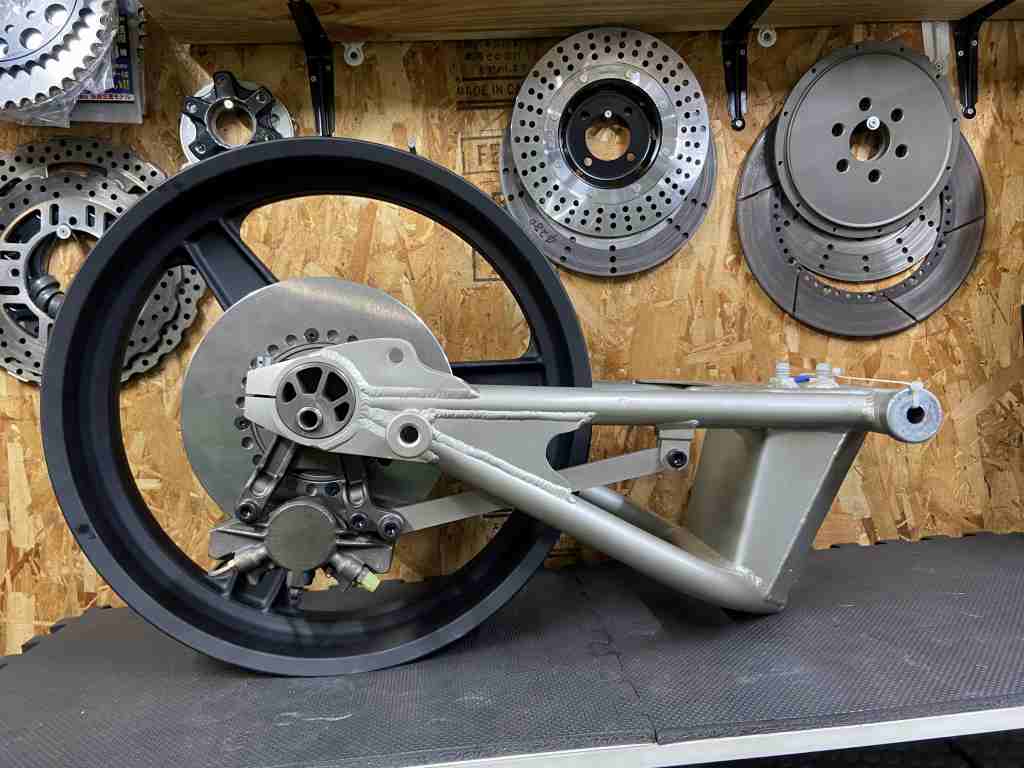

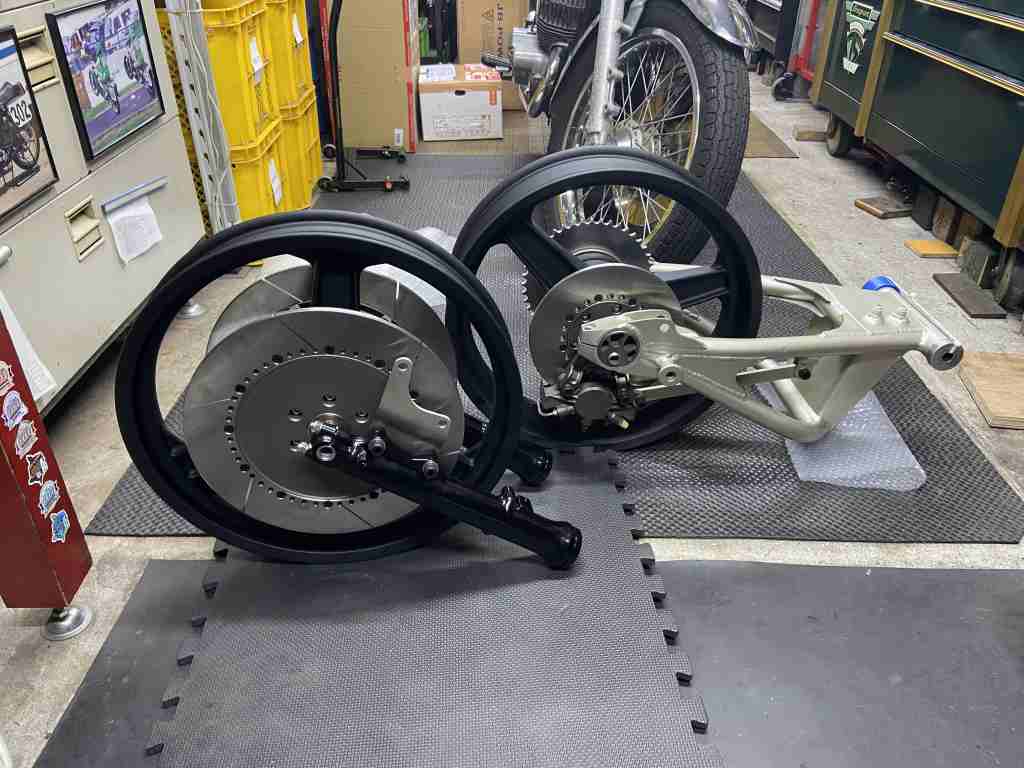

設計通りにうまくまとまりました。
あとはフロントキャリパーのセットアップです。
