ミッションのアウトプットシャフトから信号を取り出すスピードセンサーシステムです。デイトナ製の汎用センサーと、スピードヒーラーを組み合わせます。

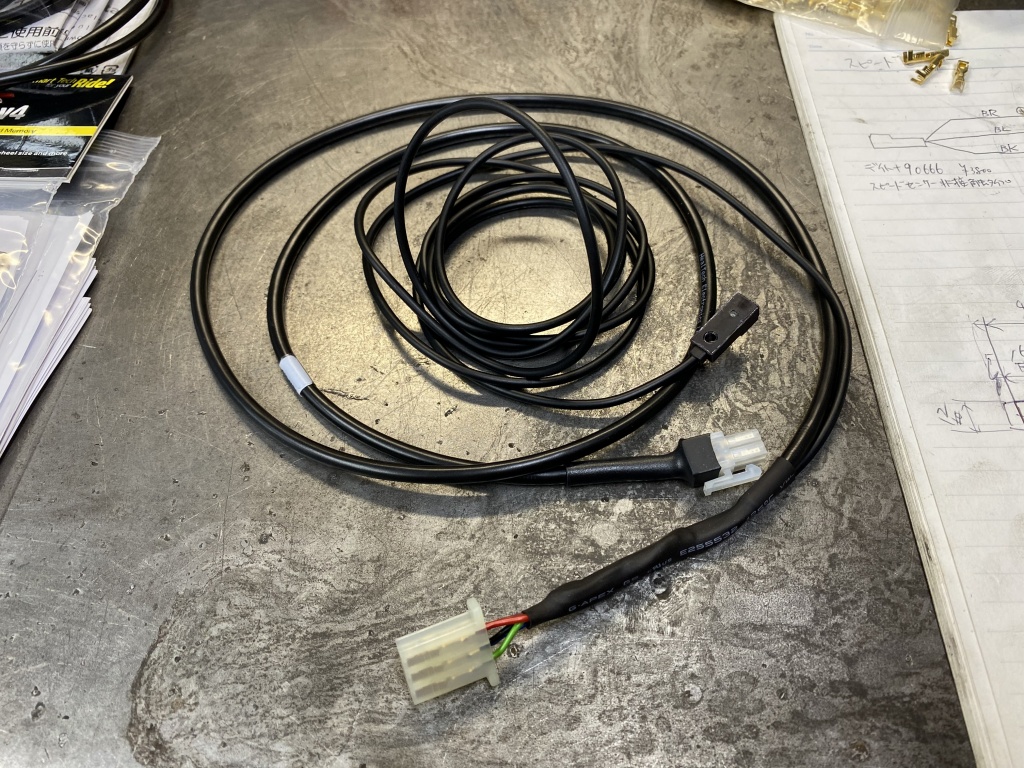

デイトナのセンサーとスピードヒーラーのハーネスを結線します。
3極カプラーを取り付け、収縮チューブでまとめます。

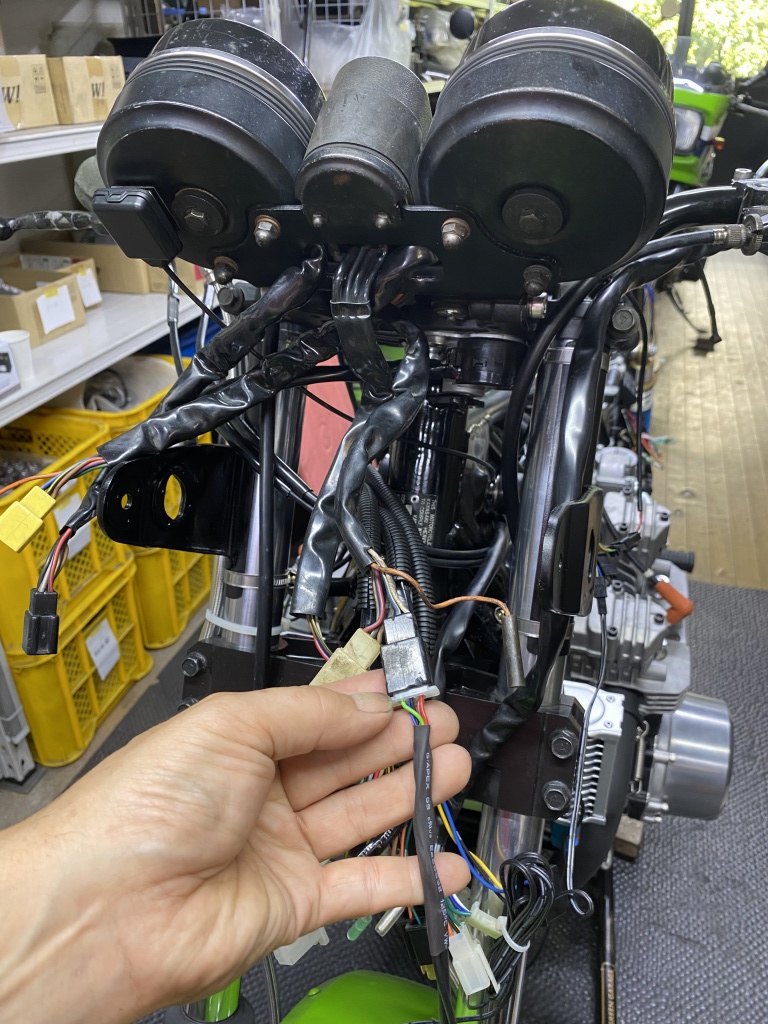

こちらの専用ハーネスは、Z1000J丸メーター系のオドメーターハーネスにカプラーオンです。

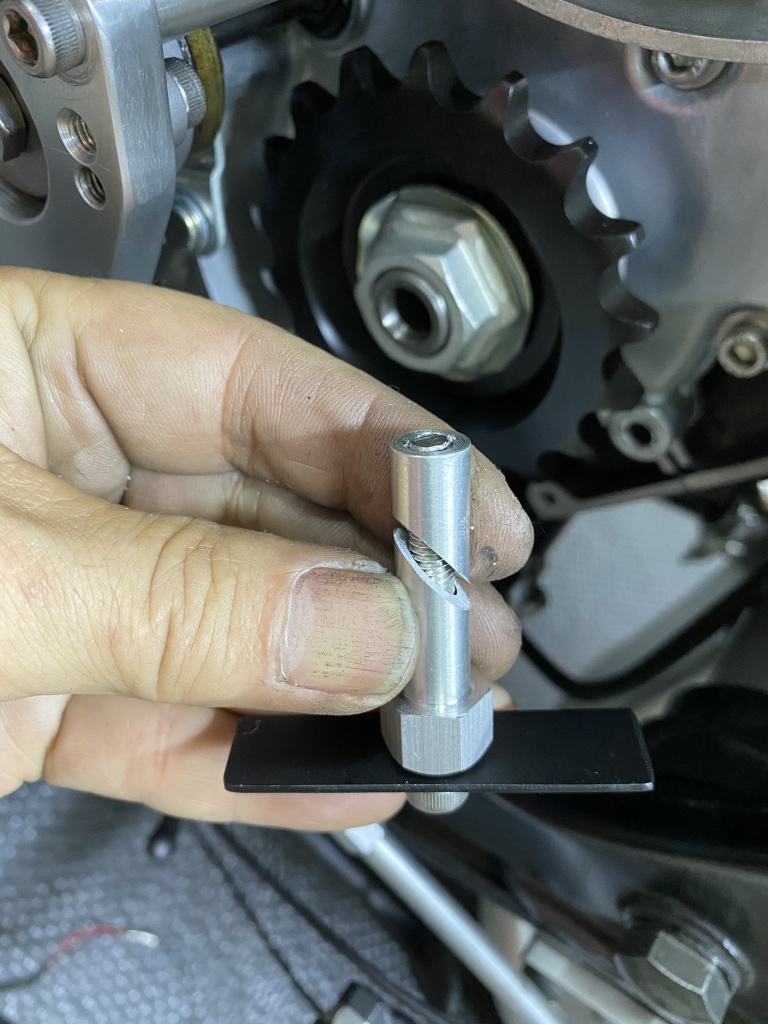

回転信号を作る装置はこんな感じ。黒い四角い回転子は鉄板製。

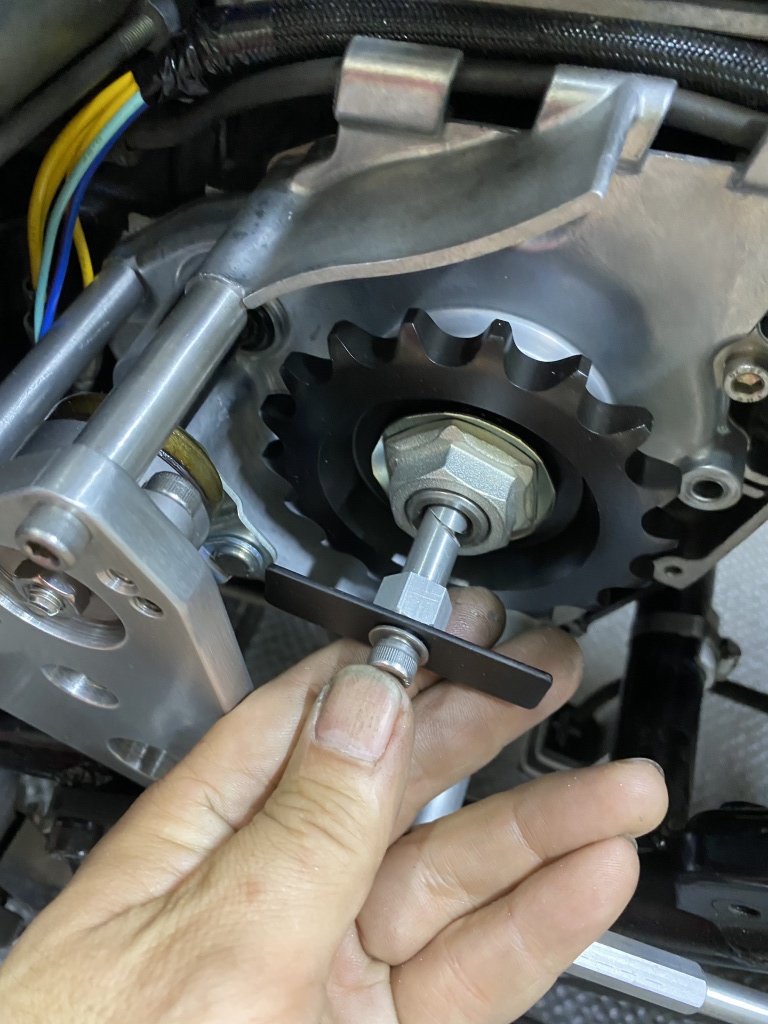

アウトプットシャフトの中空穴に差し込んで、キャップボルトを締め上げれば内部で固定されます。
こちらの回転子、J1などのスプロケがボルト止めの車両用も別途用意があります。

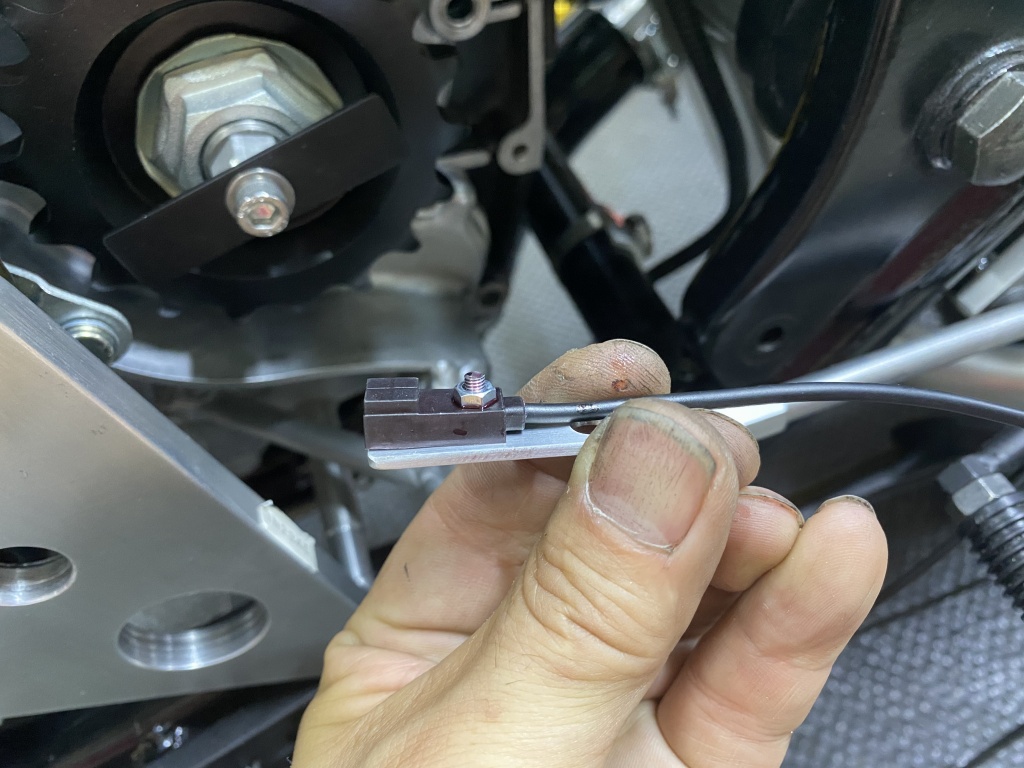

センサーはM3のボルトナットで固定、ネジにはロックタイトを塗布して緩み止めします。

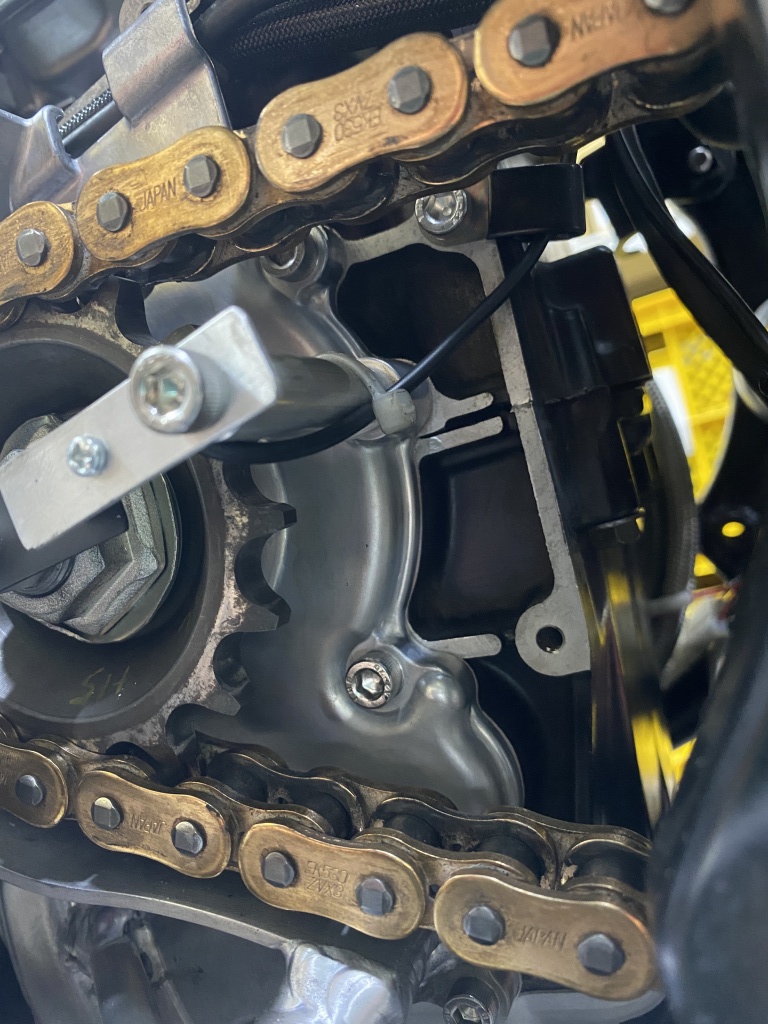

センサーを取り付けたところ。センサーと回転子のギャップは2～3ミリでOK。ステーを曲げるか支柱のアルミカラーの長さを調整して合わせます。画像のスプロケットは530のオフセット10ミリ（スプロケ本体のオフセットは15ミリ）です。530×18Tまで対応します。
配線はチェーンに触れないよう取り回します。
