ノーマル戻しのご依頼です。
マフラー以外のノーマル部品はコツコツ収集されたものをお持ち込みです。

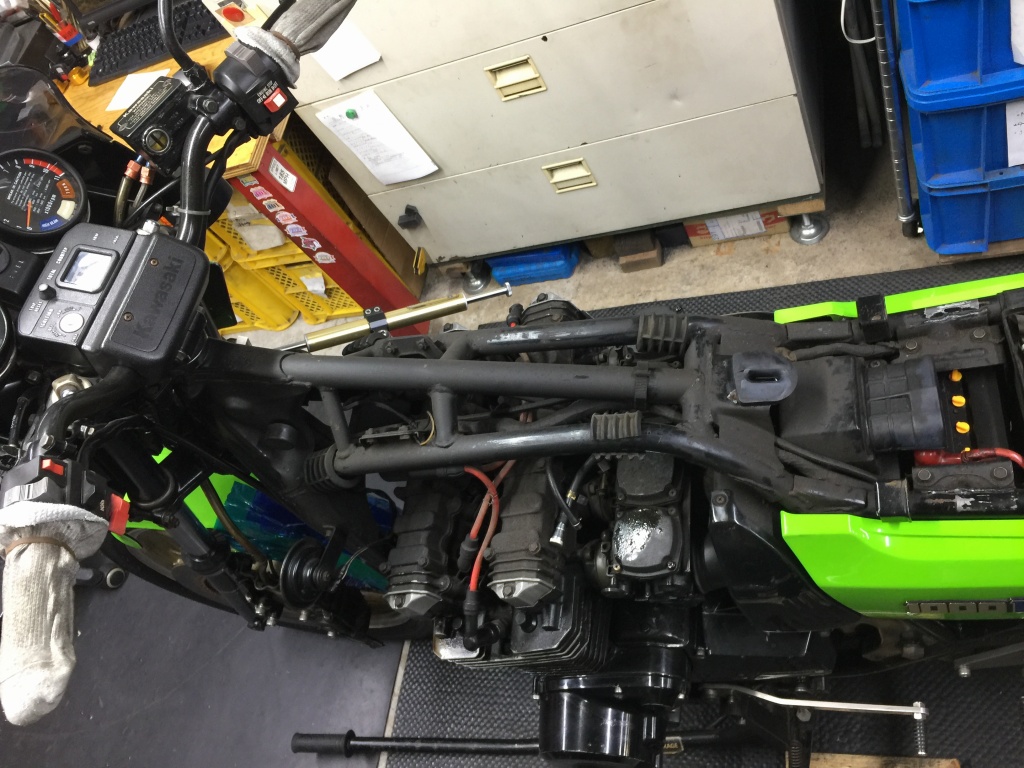

ステップとスイングアームなども交換するのでマフラーを外します。
オイルクーラーも外します。

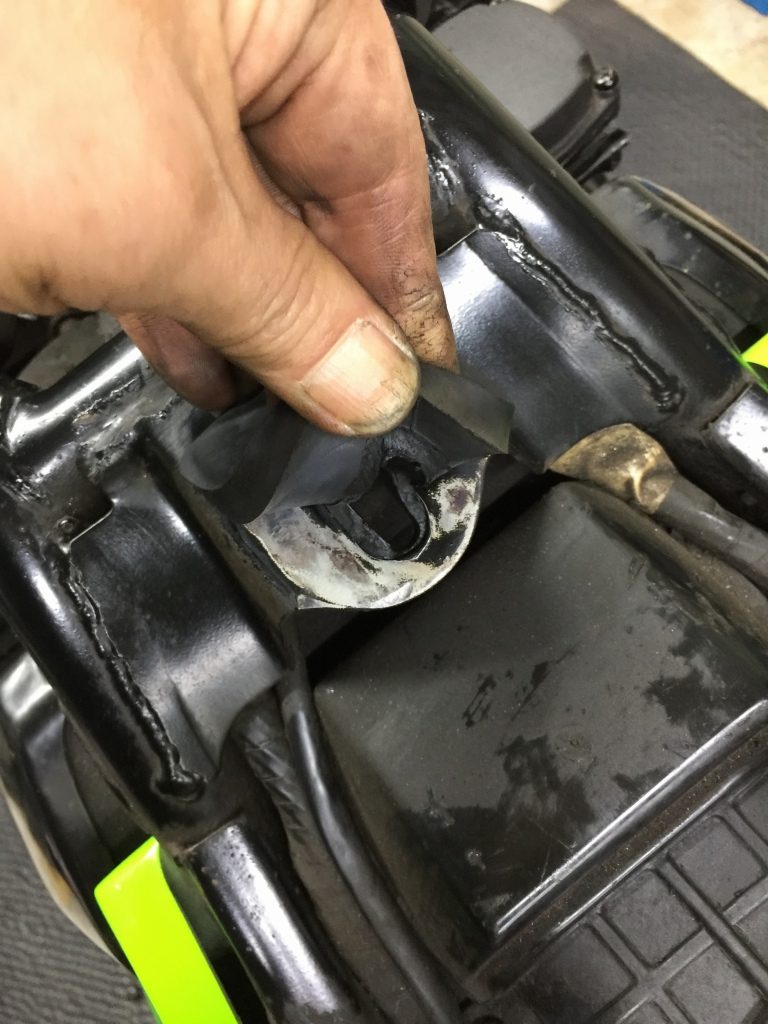

オイルクーラーのステーがメインハーネスに食い込んでいます。
全面のオイル汚れは、後ほど確認したら防錆油とのことです。
幸い、外側の被覆の損傷までで済んでいました。

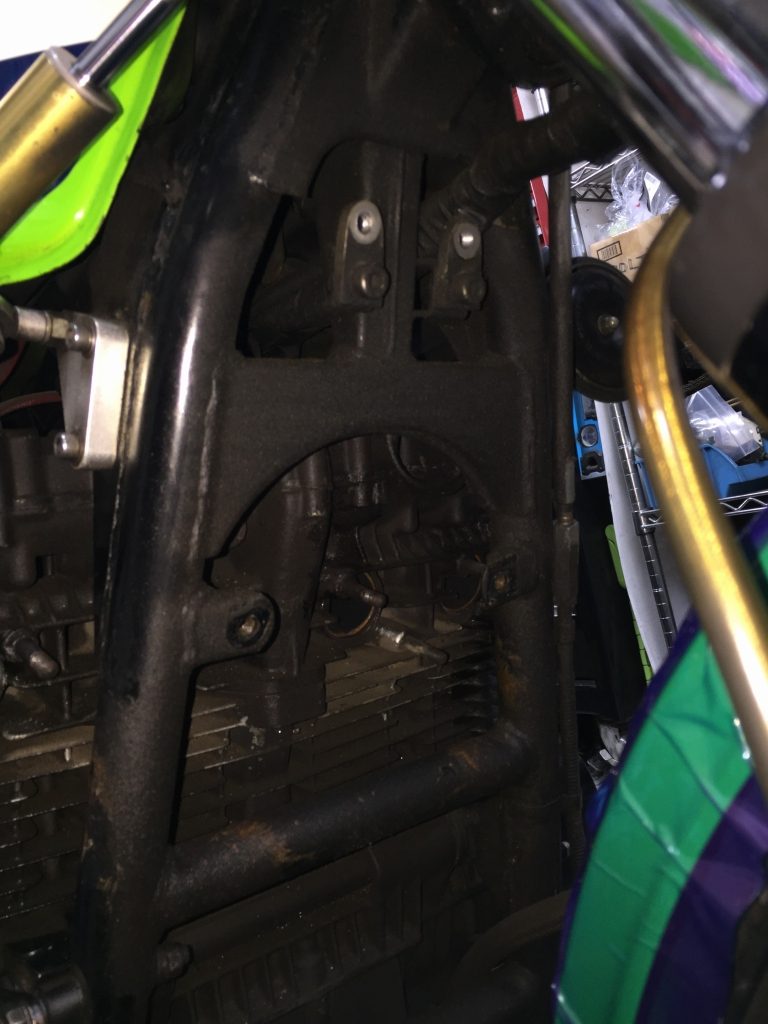

ヘッドカバー内も点検する予定です。

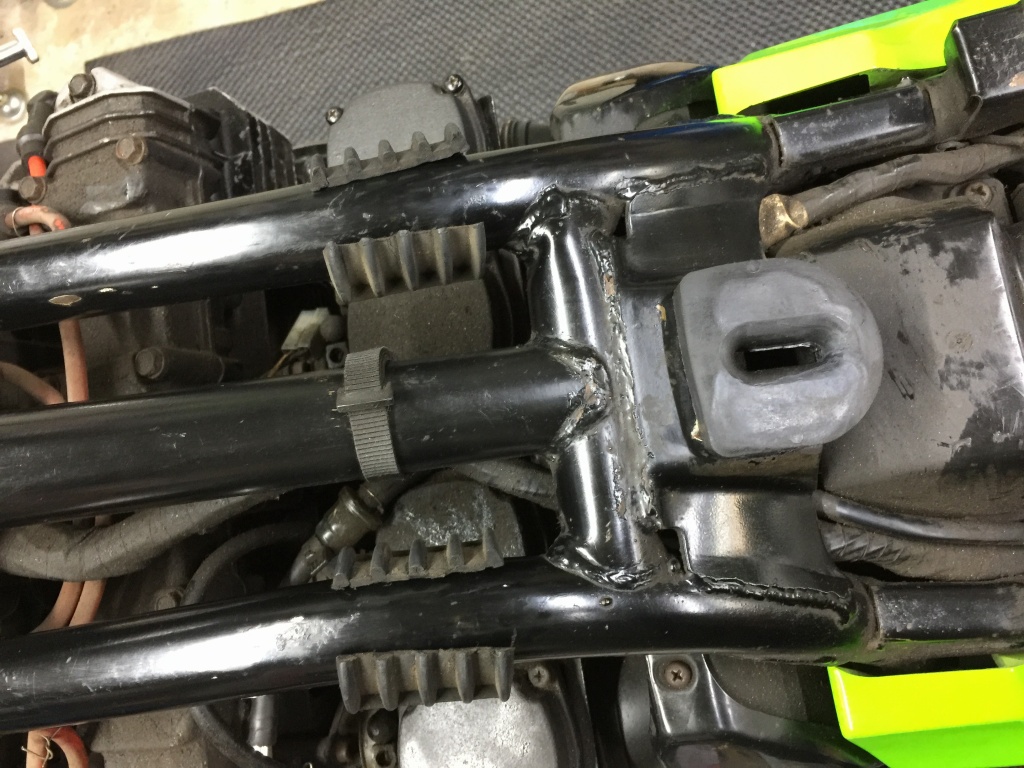

タンクのマウントラバーは全て劣化しています。

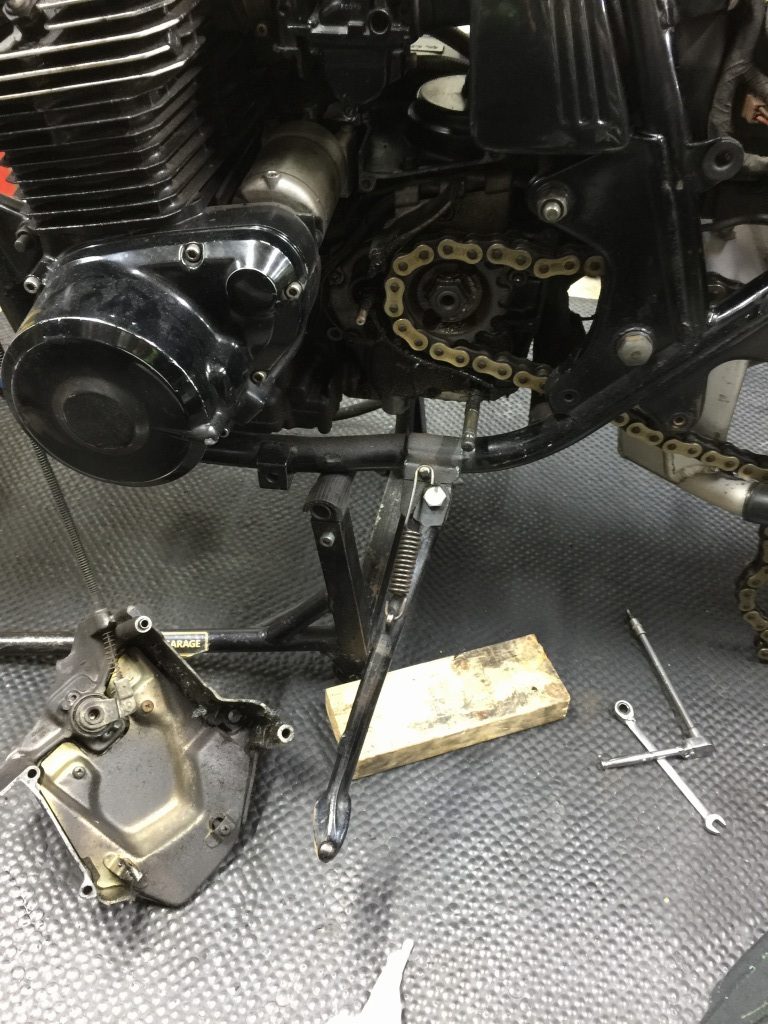

チェーンとスプロケは530にサイズダウンするので取り外します。

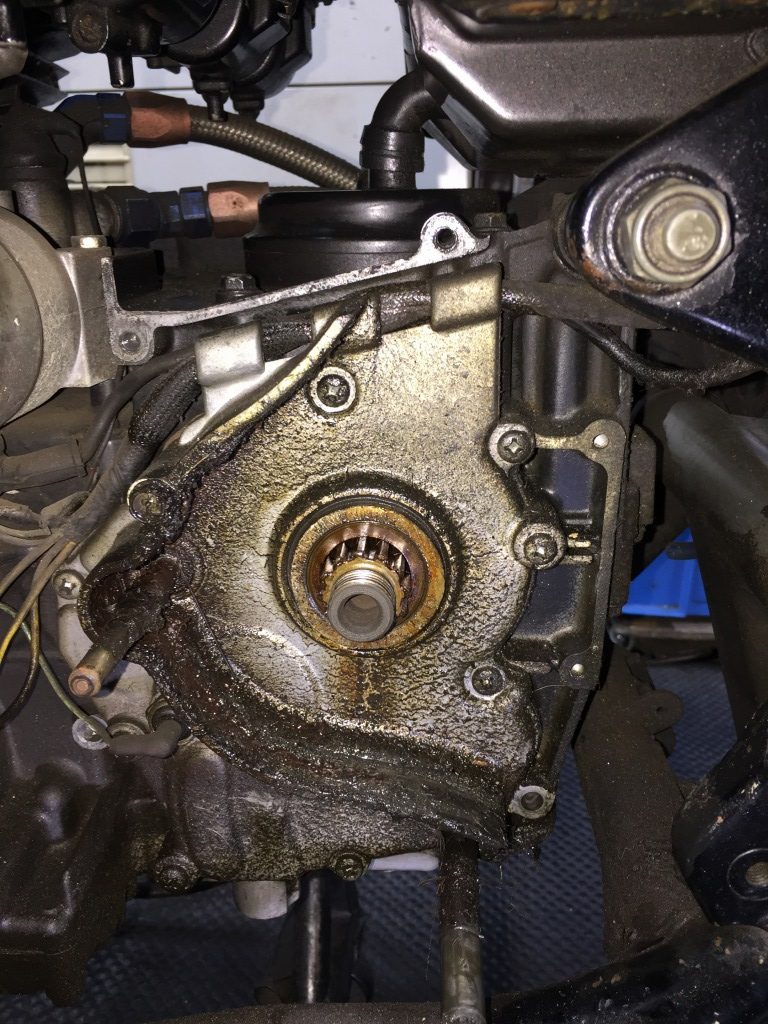

フロントスプロケット周りがオイリーですが、オイルシールからの漏れでしょうか。
それとは別に、ナットのロックワッシャーは曲げられていますがスプロケットがガタつきます。
その動画がこちら。

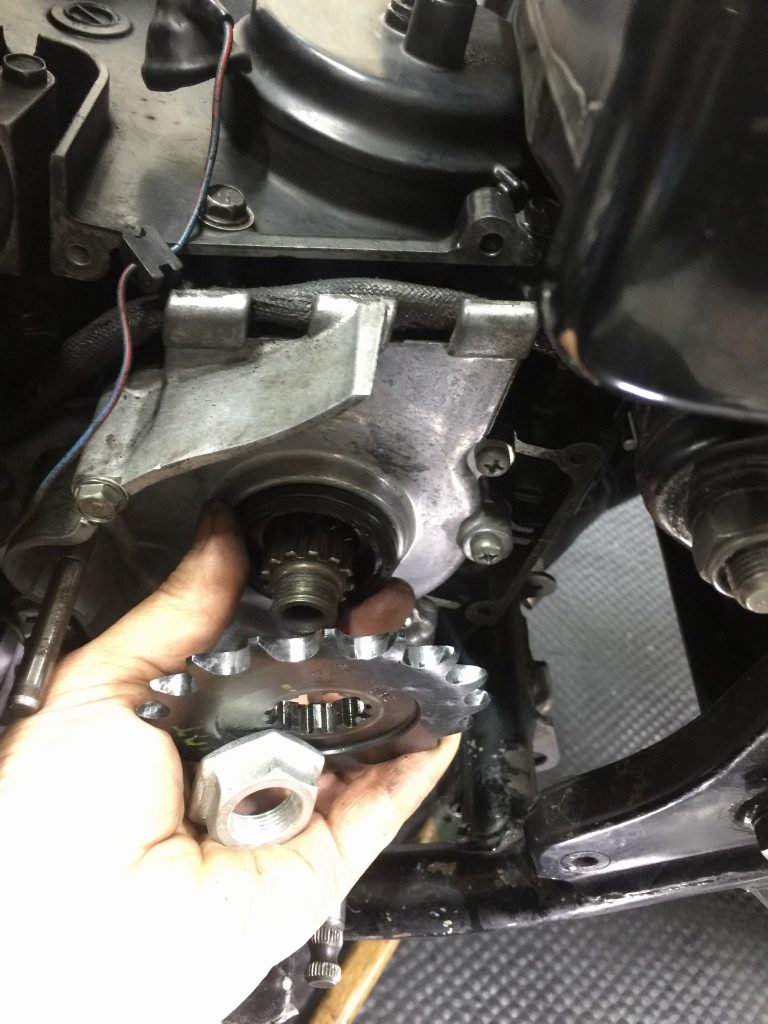

スプロケットを外すとスプラインもかなり摩耗しています。
スプロケットの取り付け部分が薄いので、シャフトのスプラインの突き出しが多く、ナットがスプラインに突き当たっていたようで、スプロケットまで達していませんでした。
一応、スプロケットの裏側にはスペーサーが入っていますが、この厚さでは足りていません。
リヤショックを外します。

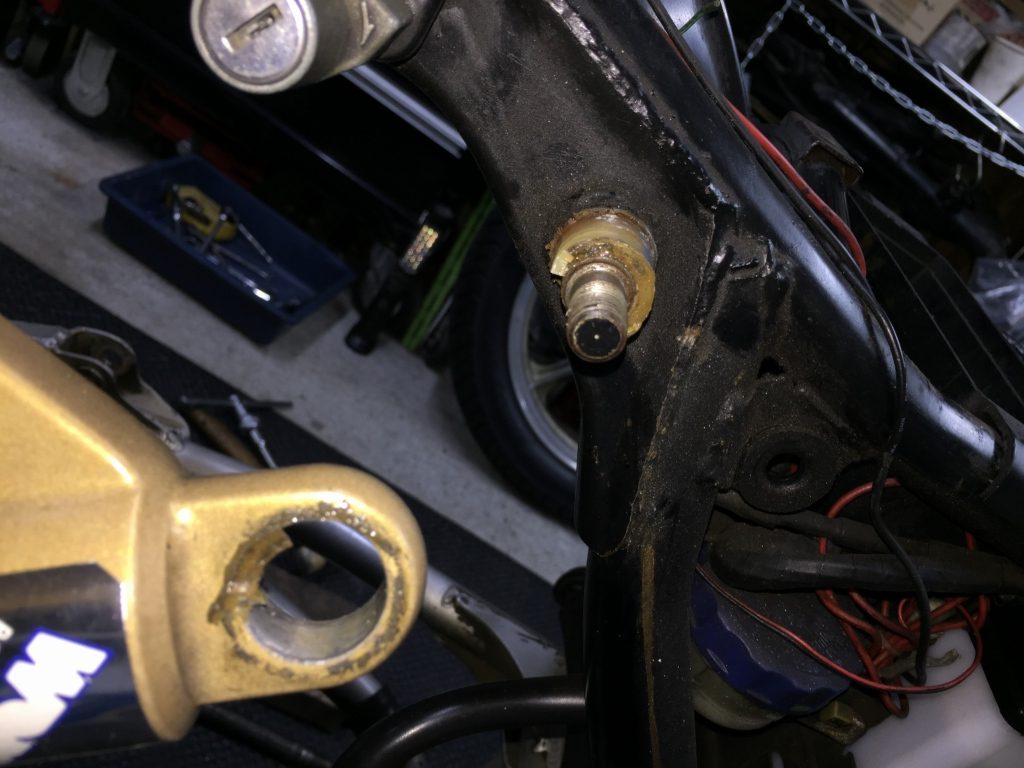

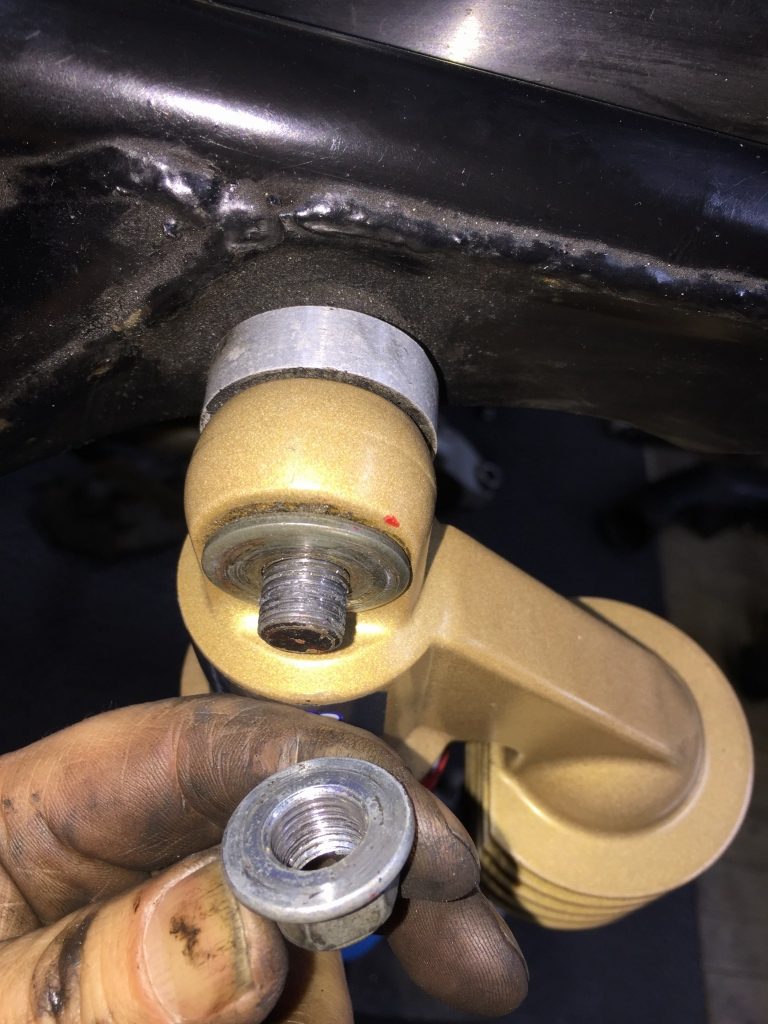

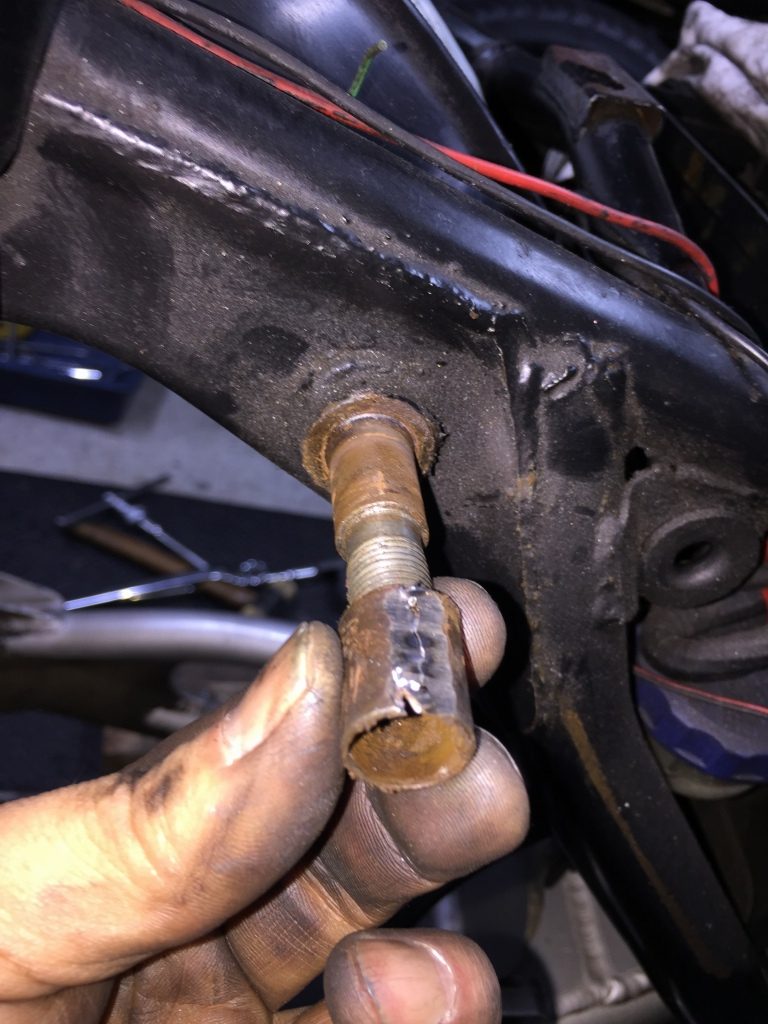

左のアッパーマウントは、ネジ山がかなり傷んでいます。
右側は、ネジは大丈夫でしたが、ブッシュは既にボロボロです。
インナーカラーもフレーム側に固着していたので、削って叩いて外します。

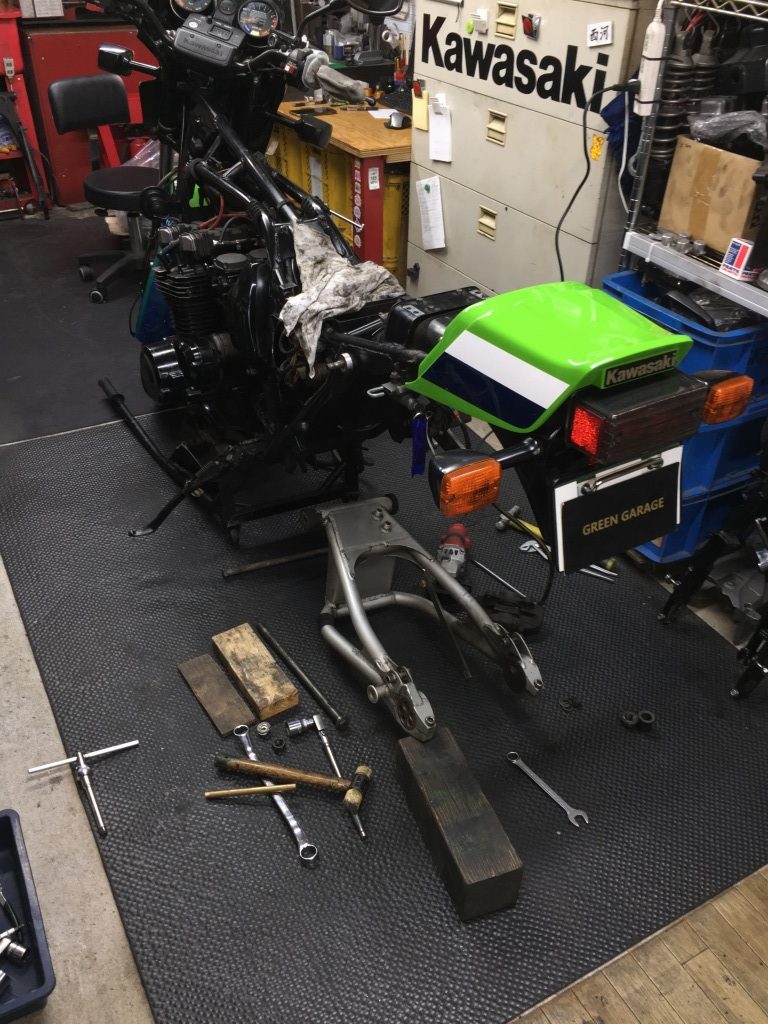

S1スイングアームも外します。
キャブホルダーは、既存のノーマルキャブとは適合が異なるものが付いていました。
抜け止めの内径の突起が、前後に位置と形状が異なるものです。

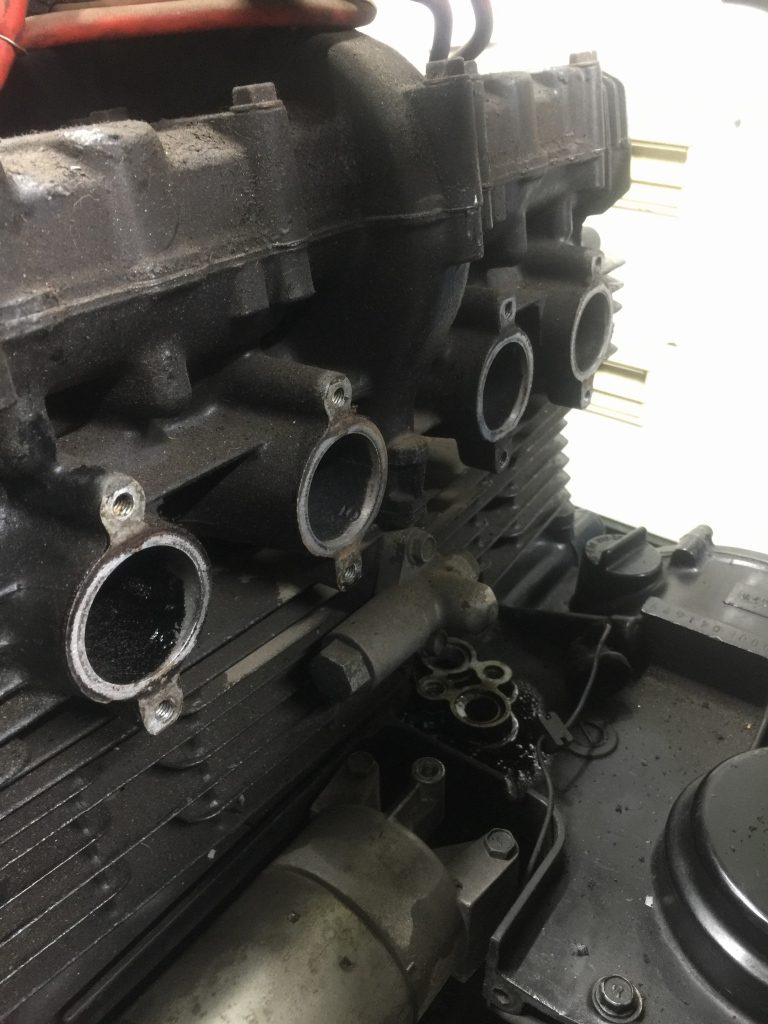

キャブホルダーを外します。

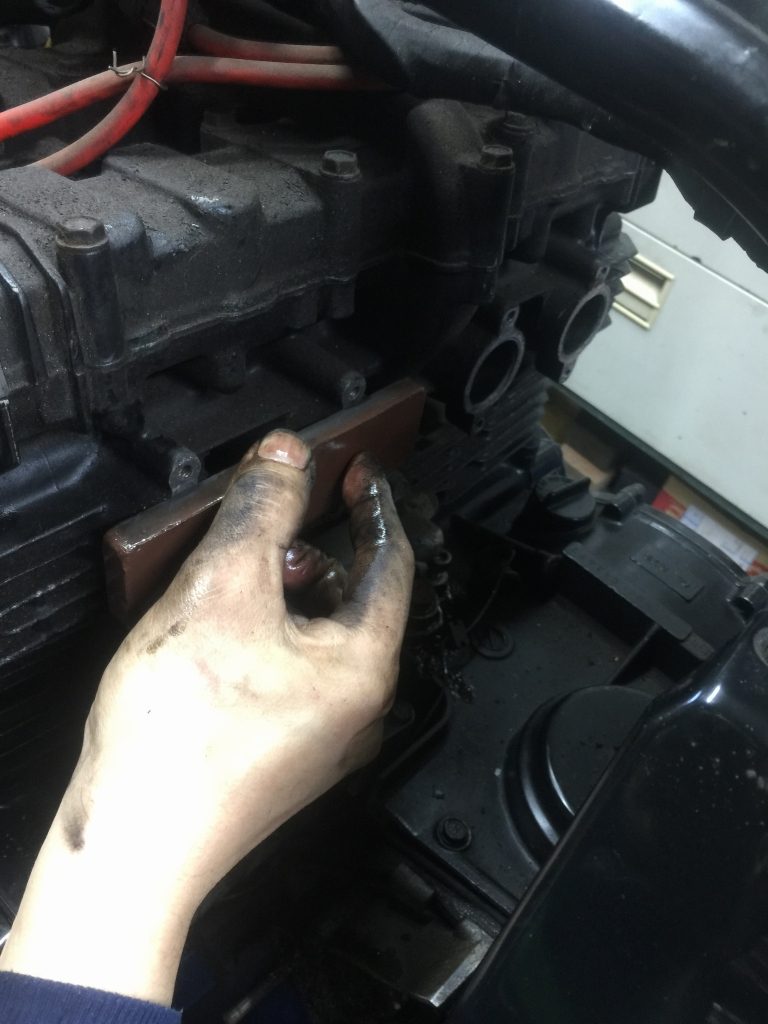

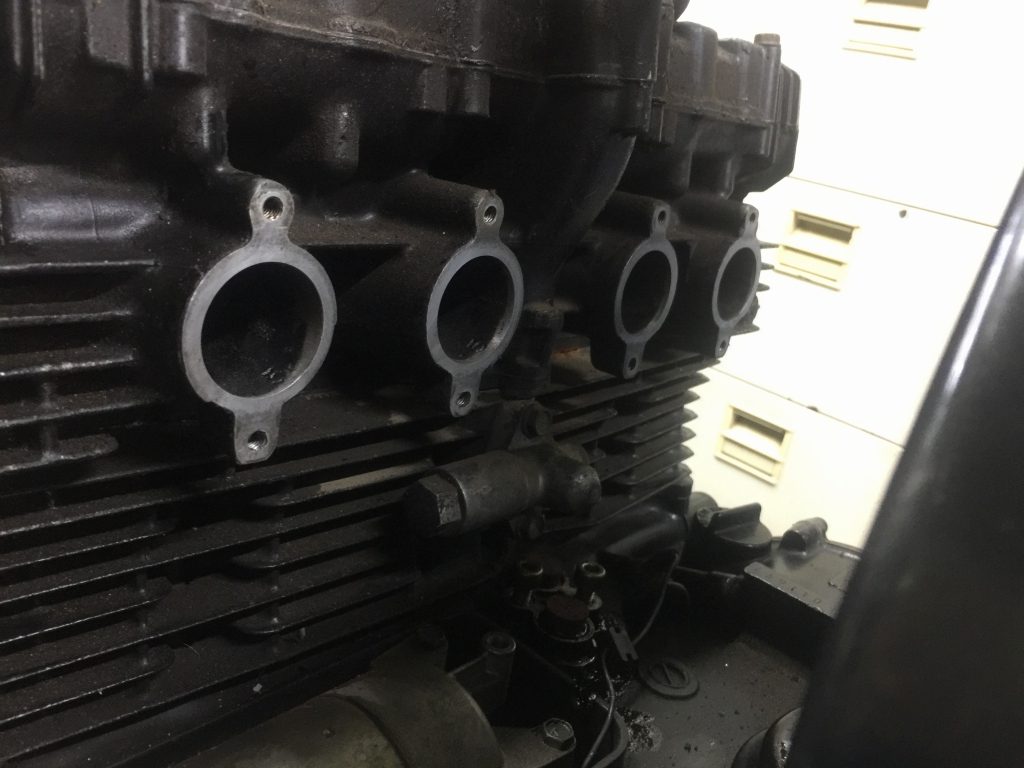

取り付け面の汚れを落とし、オイルストーンでマニホールドの面出しをします。
修正後がこちら。

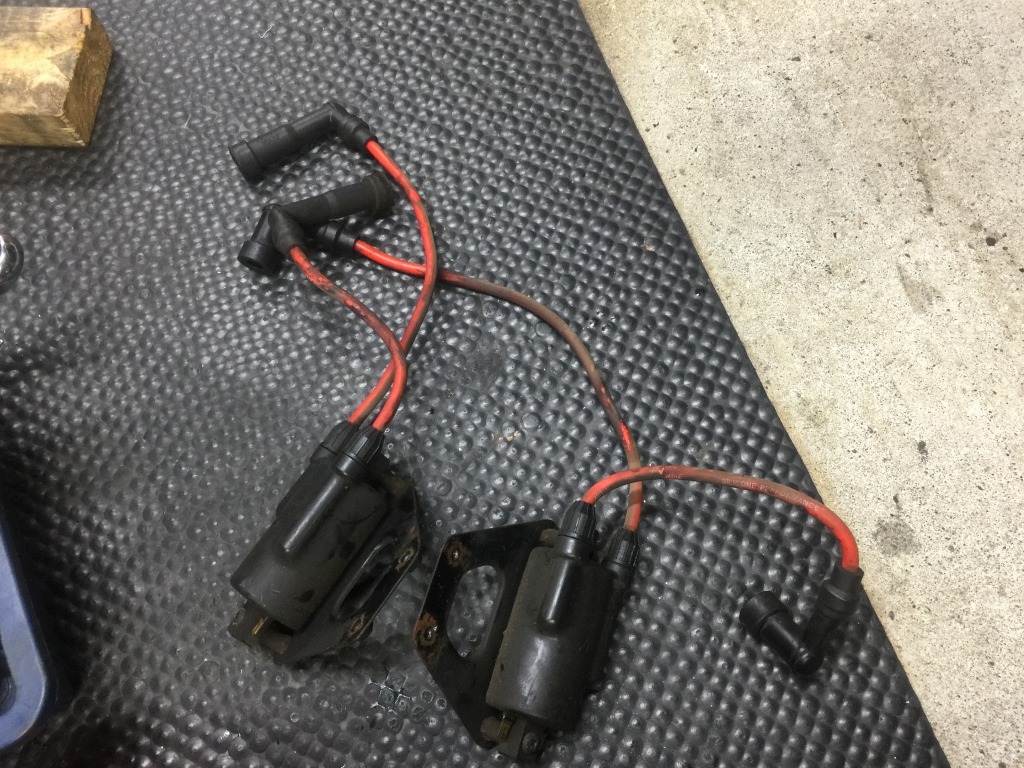

イグニッションコイルを外します。

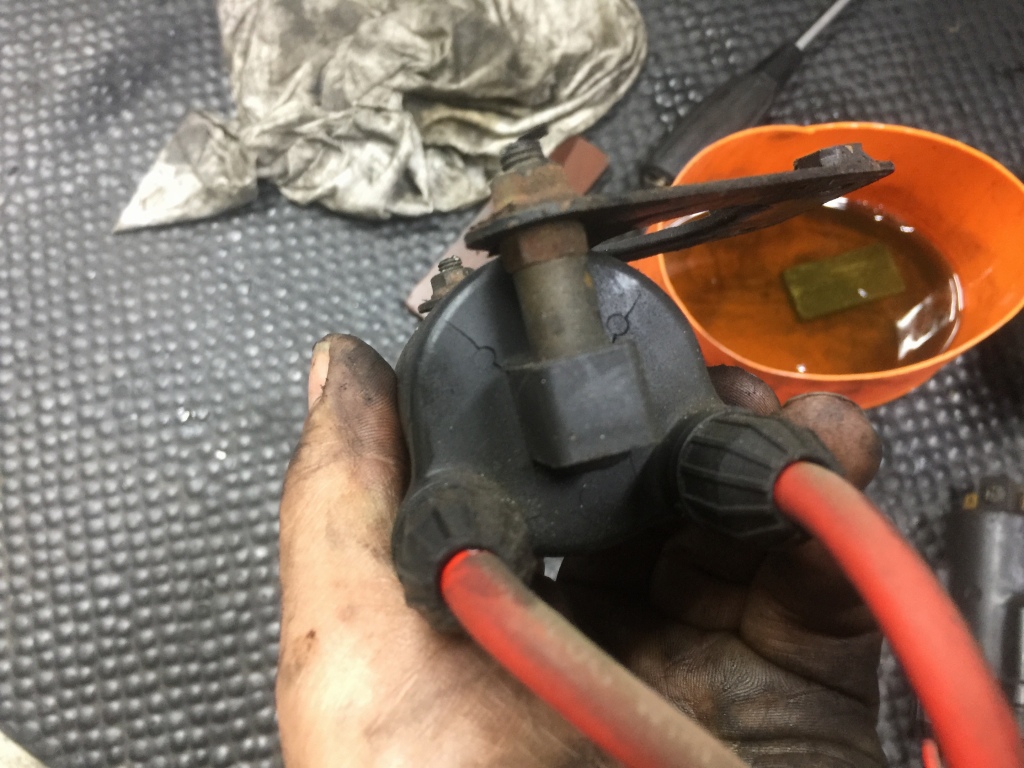

片側はクラックが入っているので要交換です。

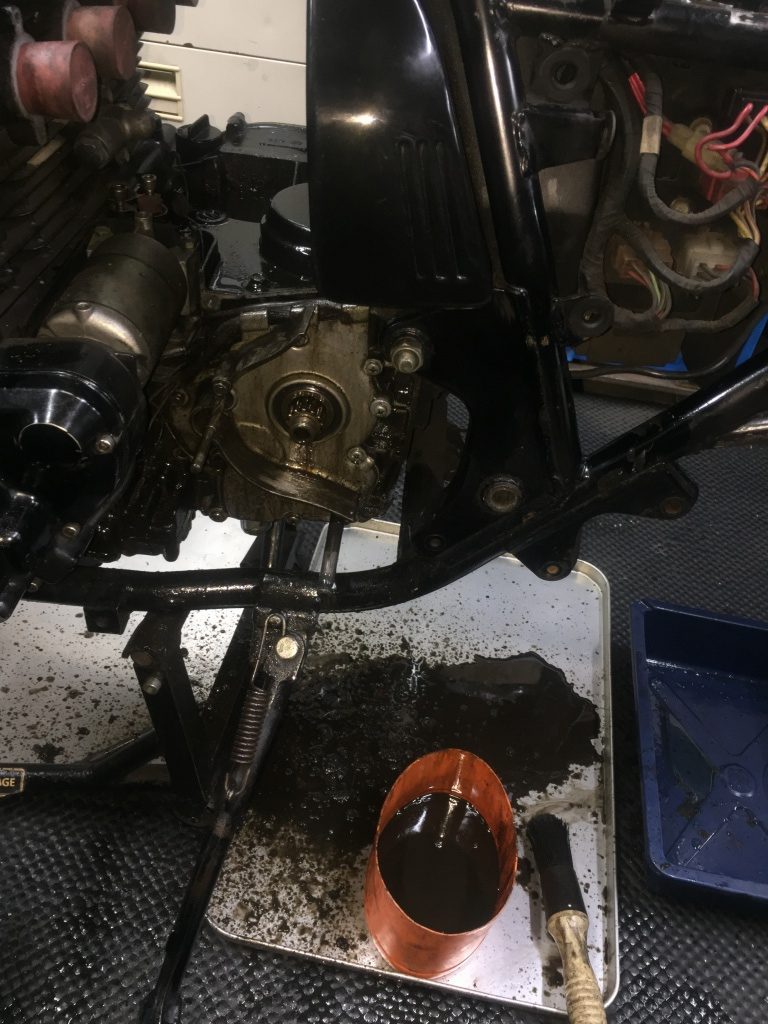

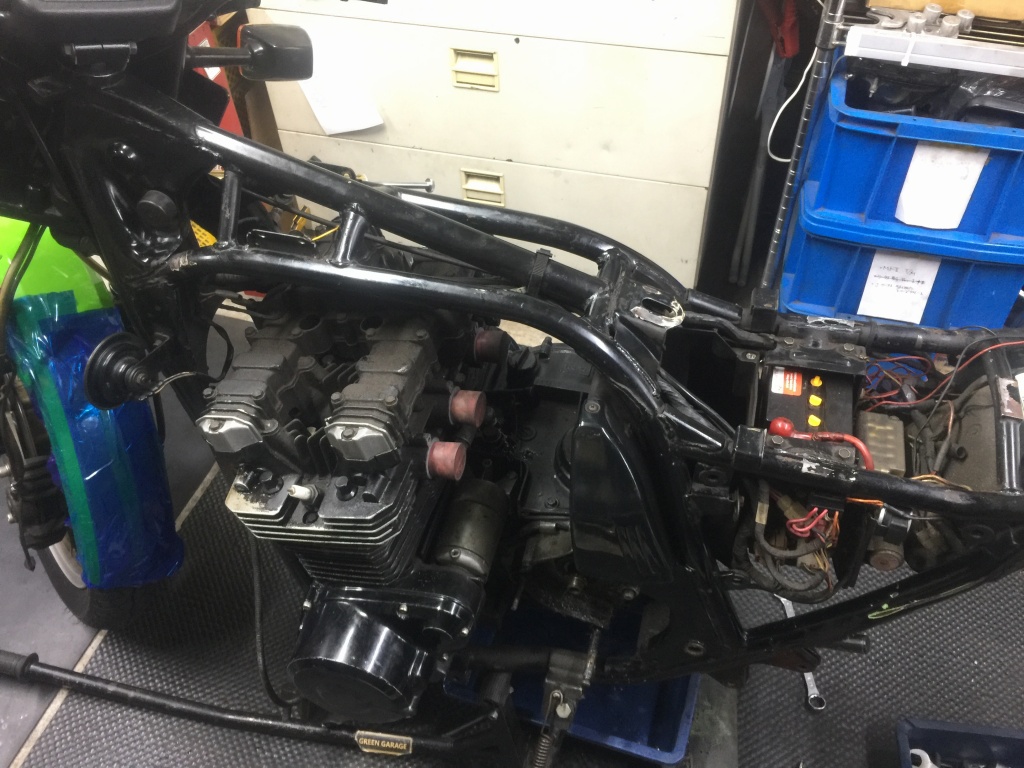

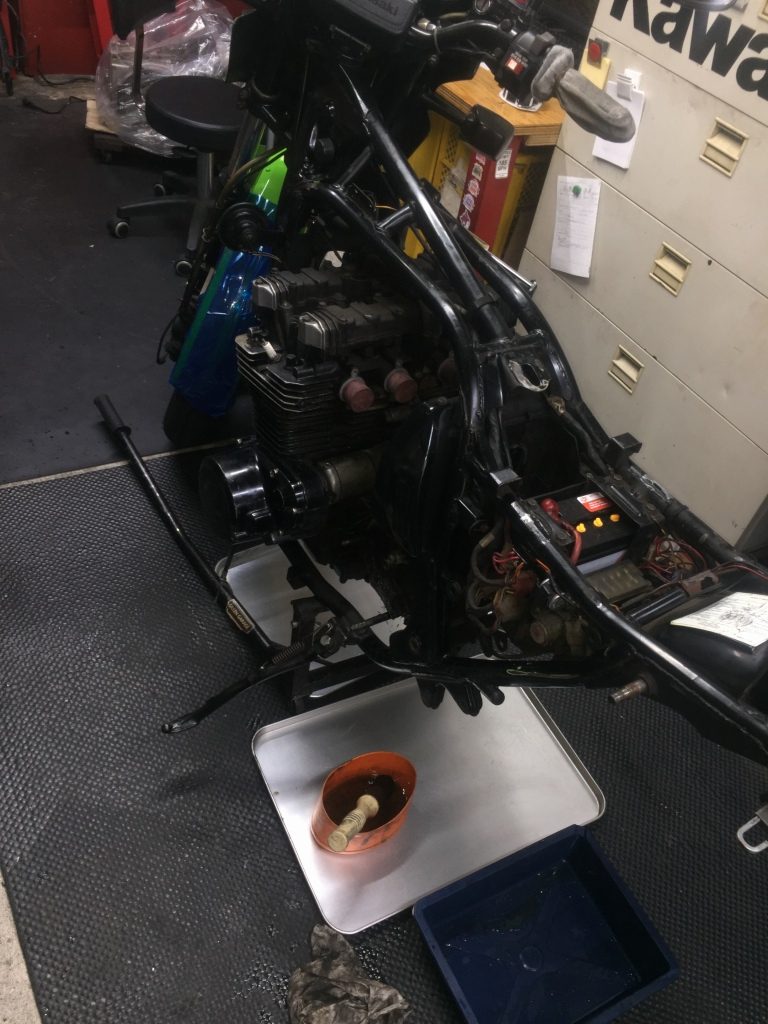

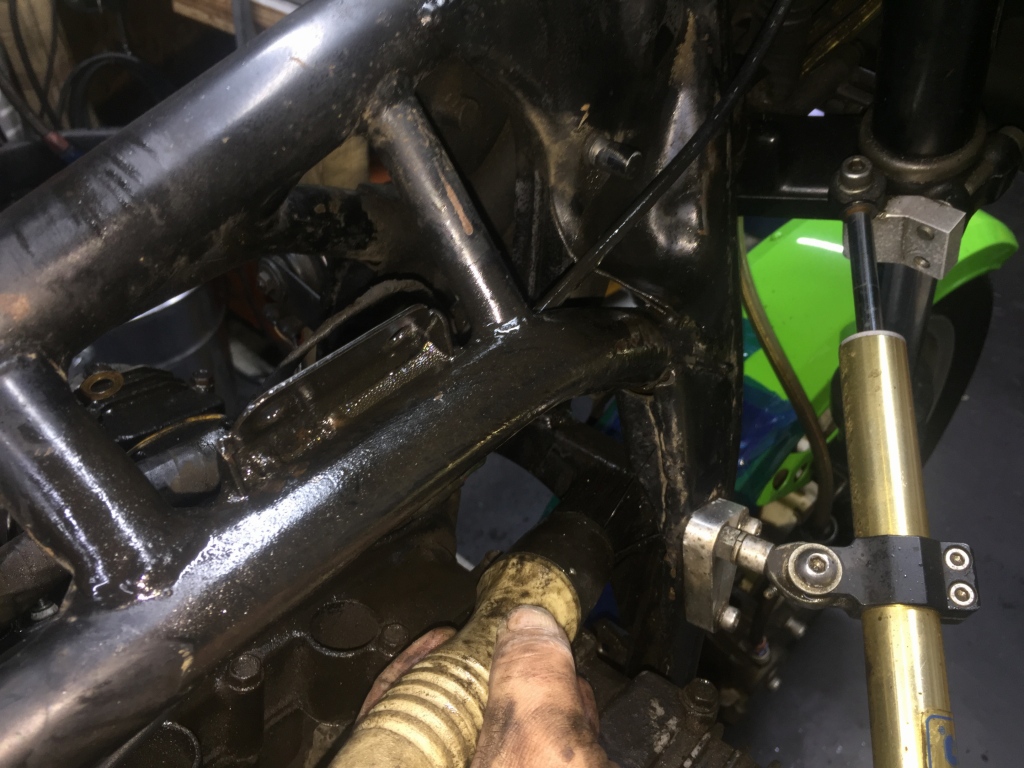

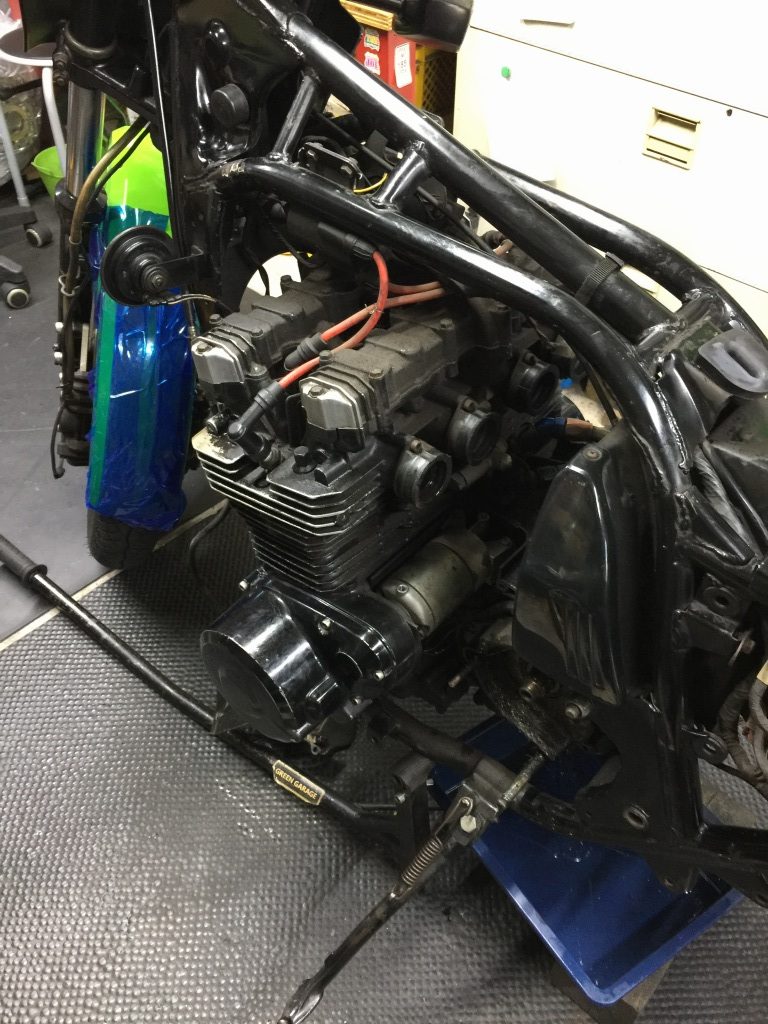

ヘッドカバーを外す前に、エンジン全体と周辺のフレームを洗浄します。
防錆油に誇りが溜まっていて、オイル漏れかどうか判別できない状態です。

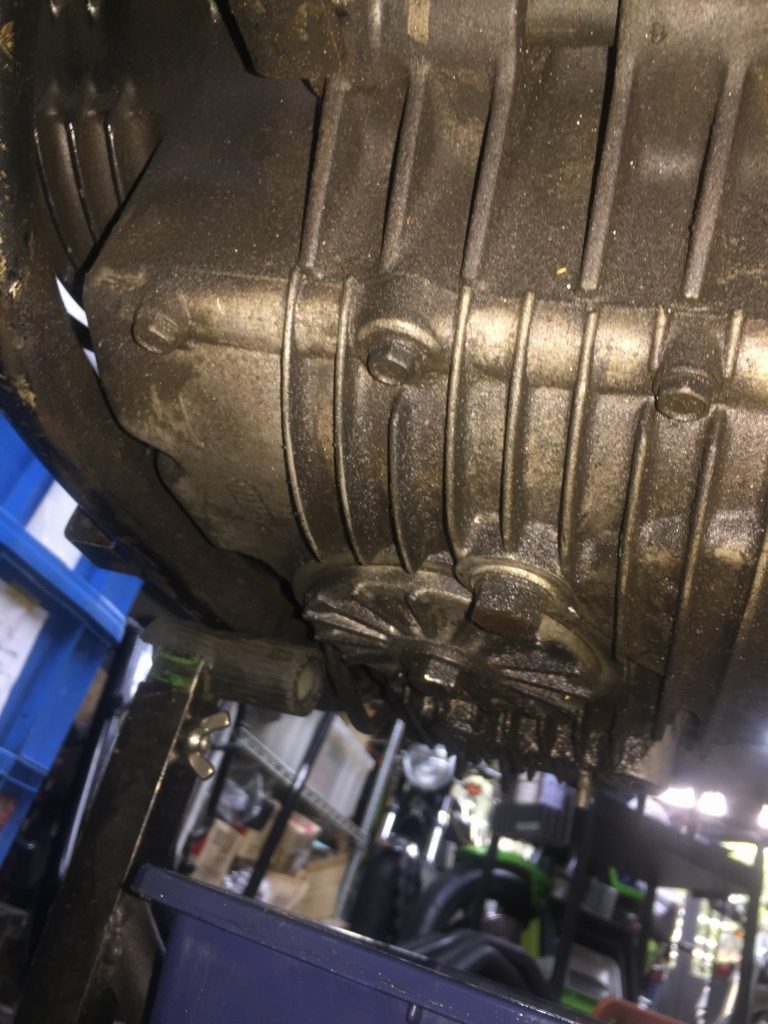

オイルパンもこの通りオイリーです。

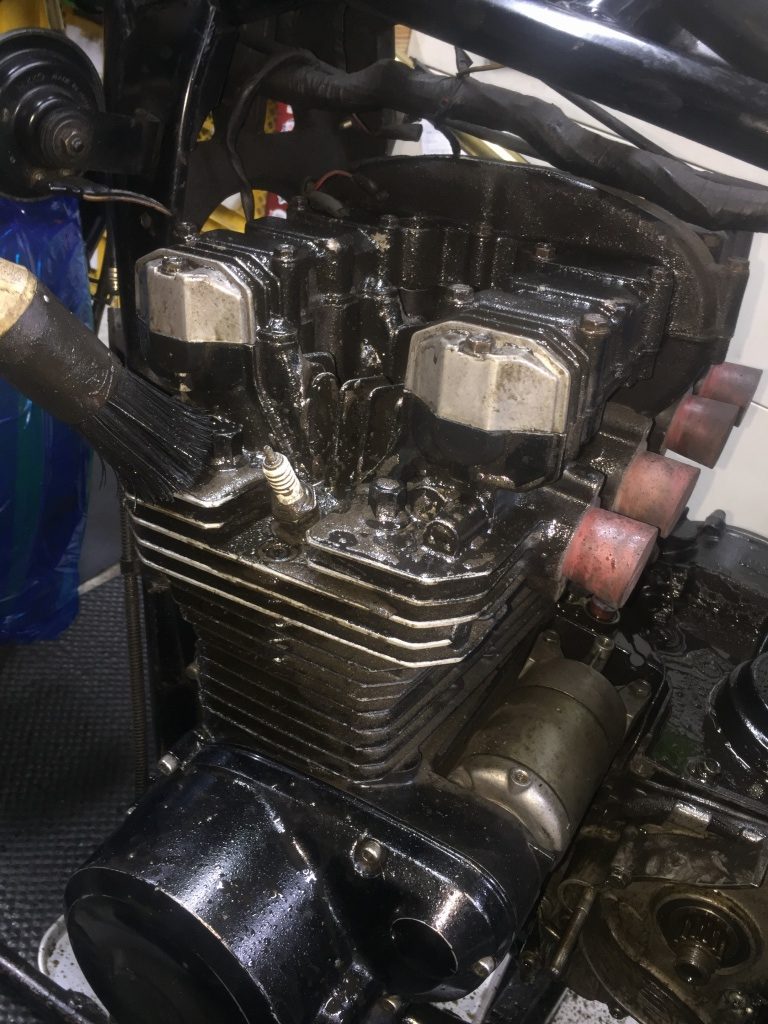

洗い油とブラシで大まかに汚れを浮かせ、ブレーキクリーナーで脱脂します。

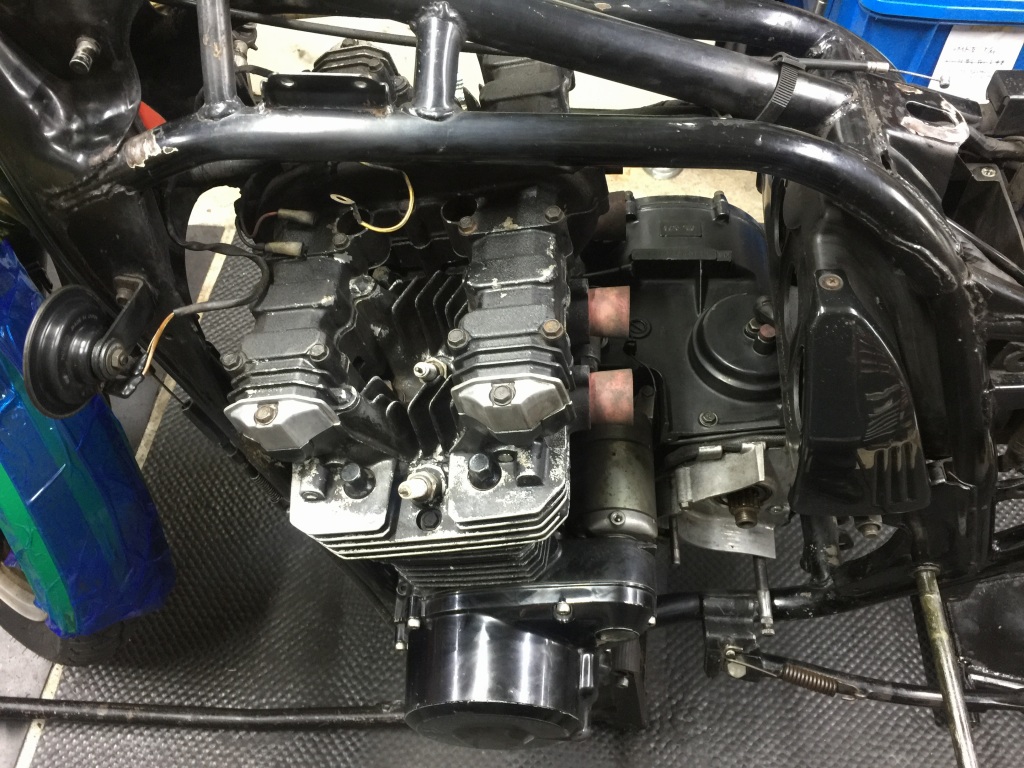

1時間ほどかけて洗浄終了です。

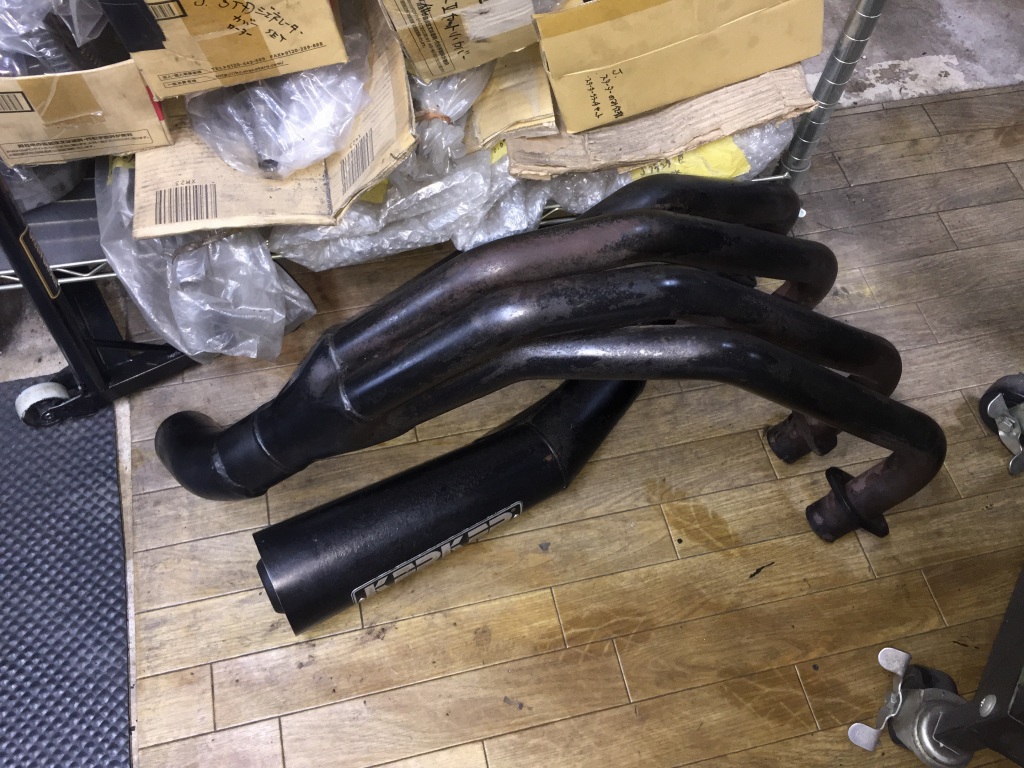

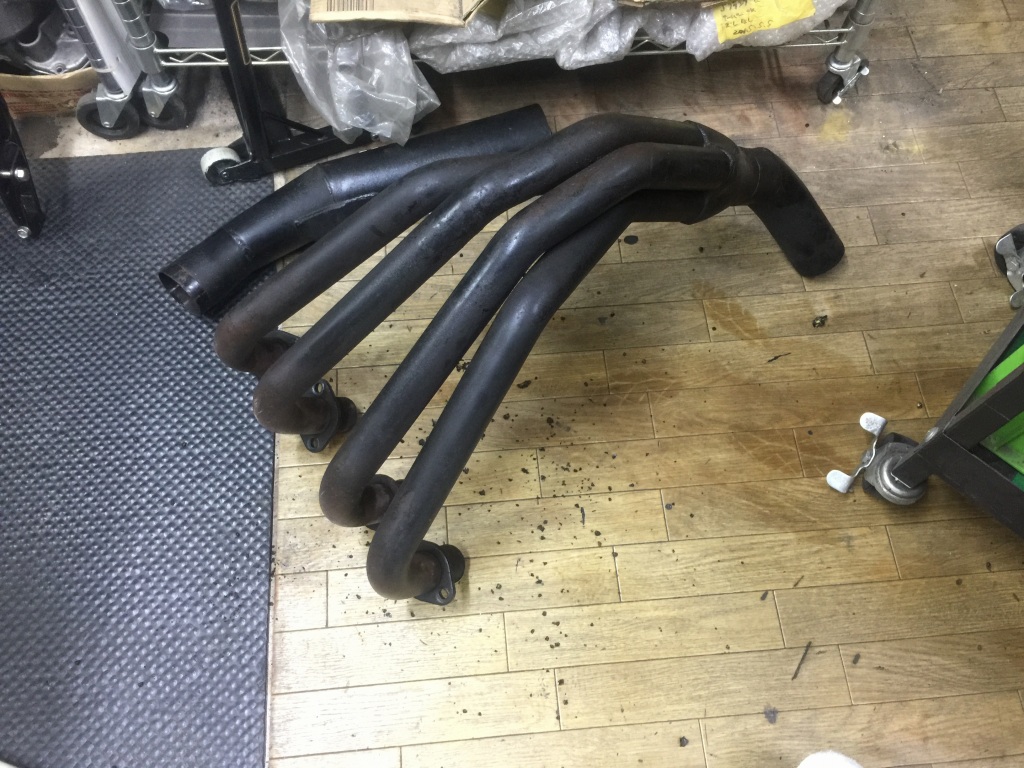

マフラーもオイリーで、集合部には砂利が溜まっているので洗浄します。
洗浄後はこちら。

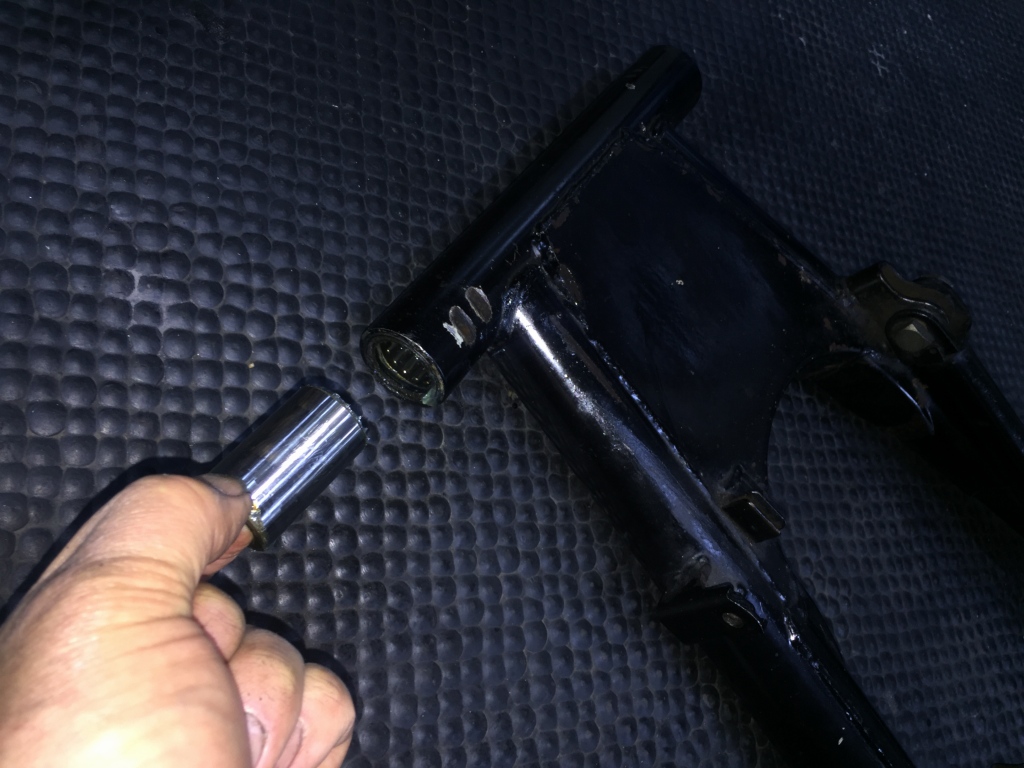

お持ち込みのノーマルスイングアームを点検します。
ベアリングは問題無いので、グリスアップして組み付けます。

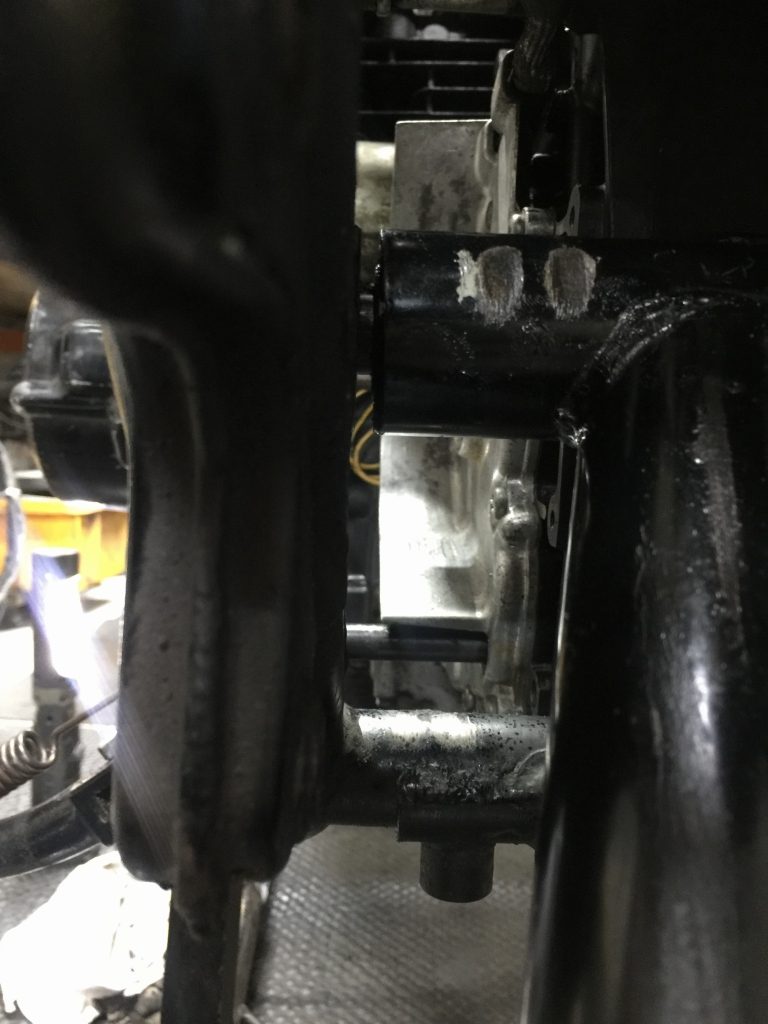

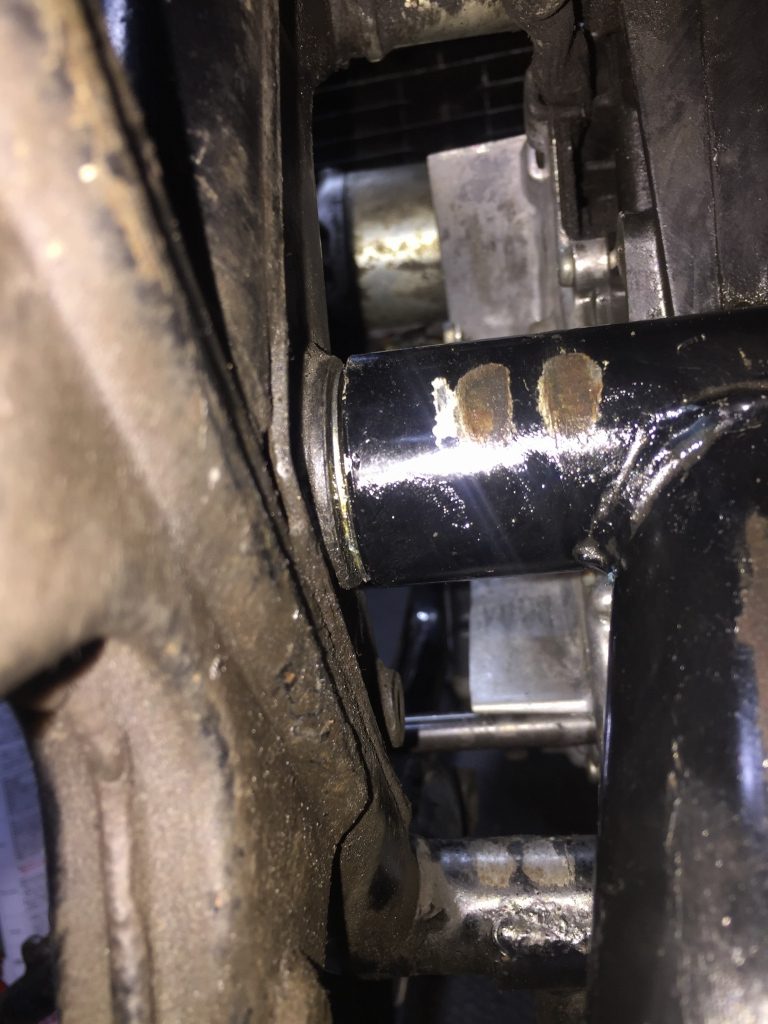

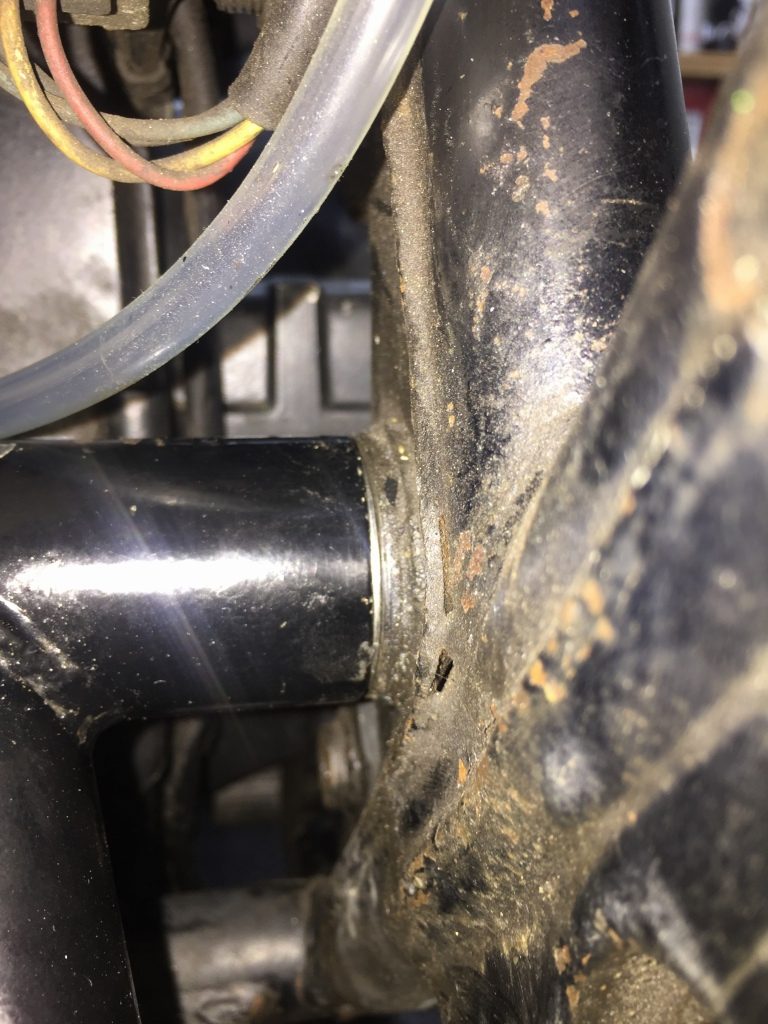

フレーム内幅がノーマルより約3ミリ拡大されており、ピボットには大きな隙間が空きます。
ピボットシャフトで締め上げることもできますが、
フレームにこれ以上負担を掛けないよう、スペーサーを入れて対処することに。

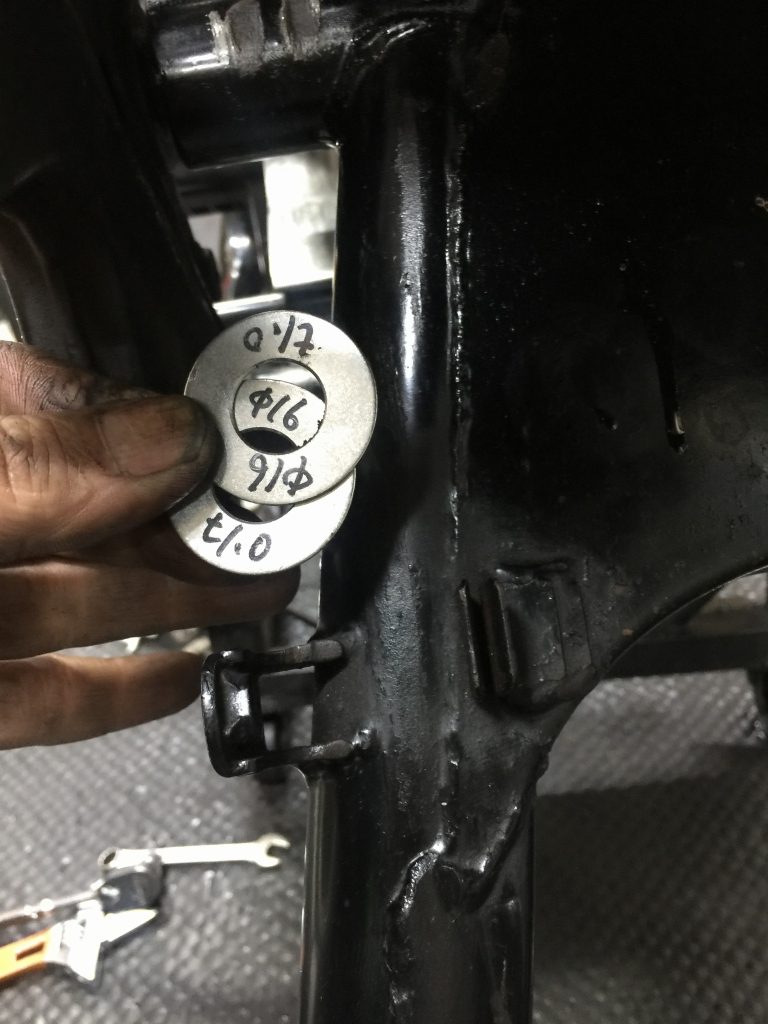

1ミリのスペーサーを左右に1枚ずつ入れて組み付けます。

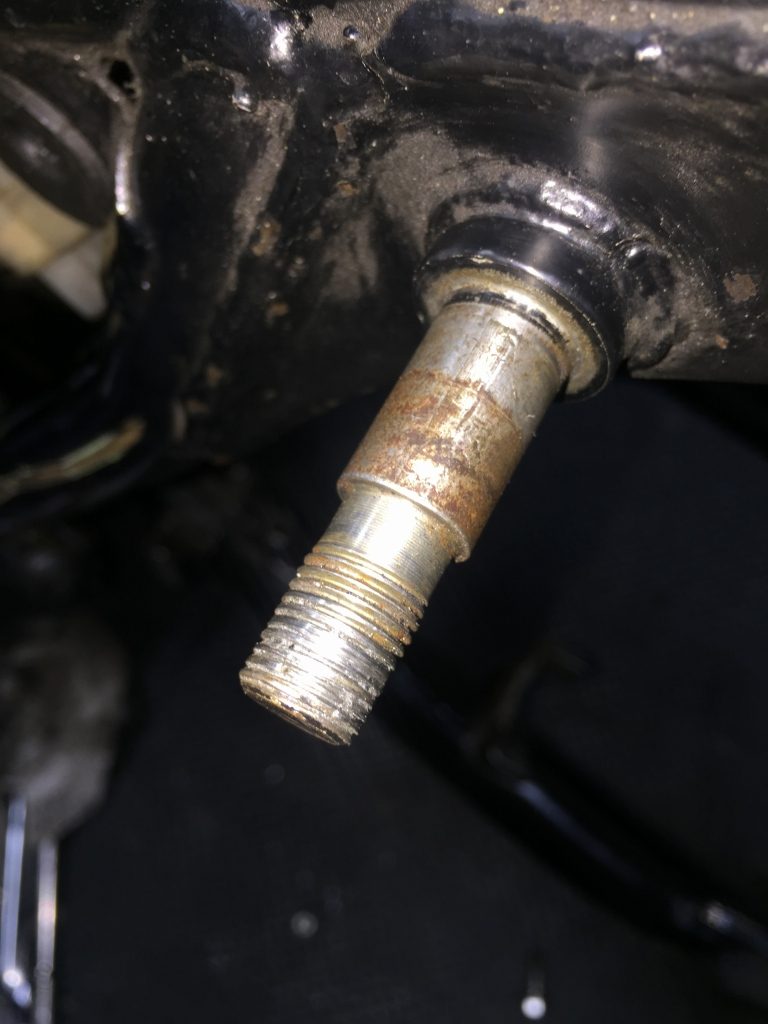

リヤショックアッパーのネジ山が傷んでいる箇所です。

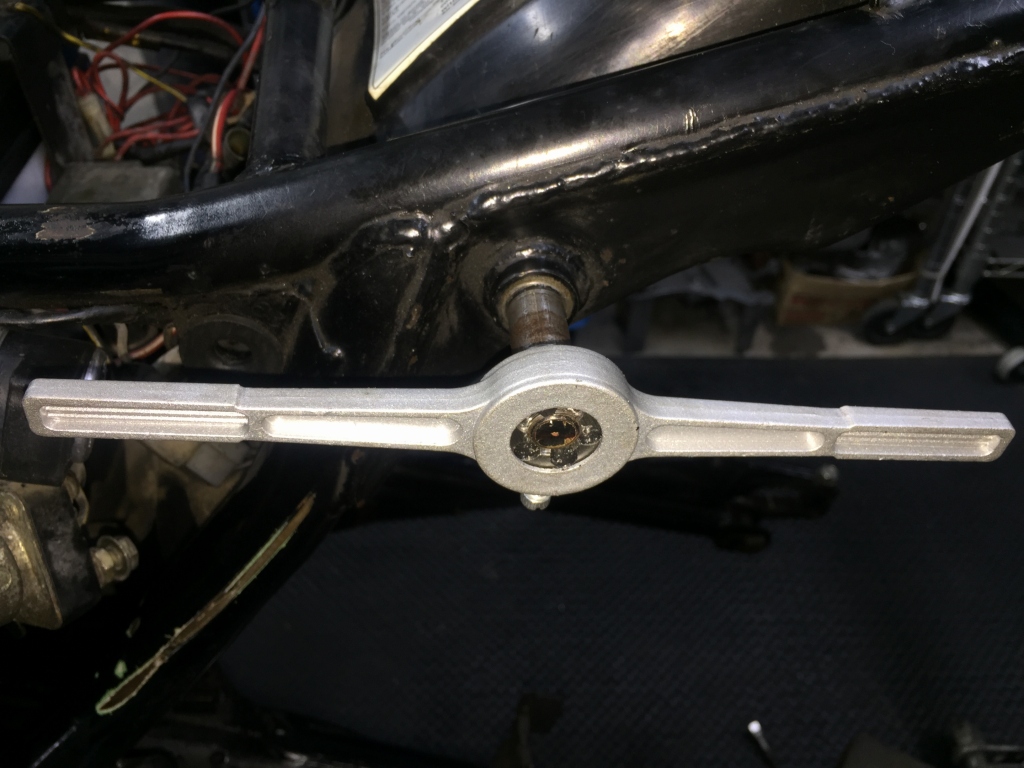

ダイスでネジ山を修正します。

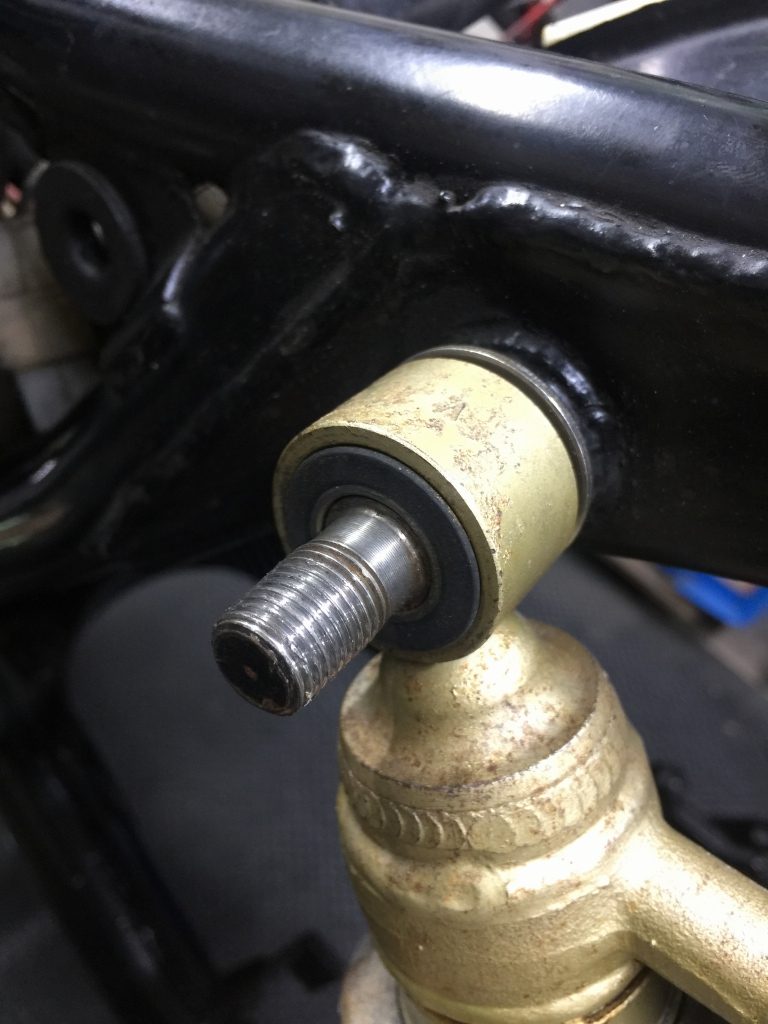

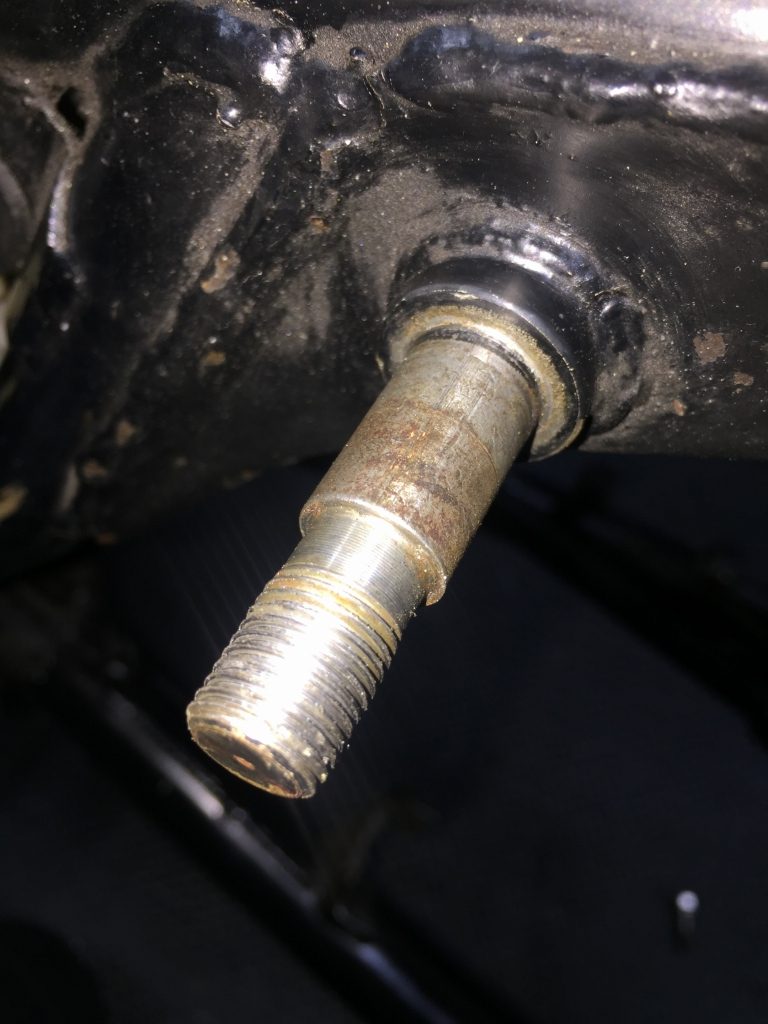

修正後はこちら。

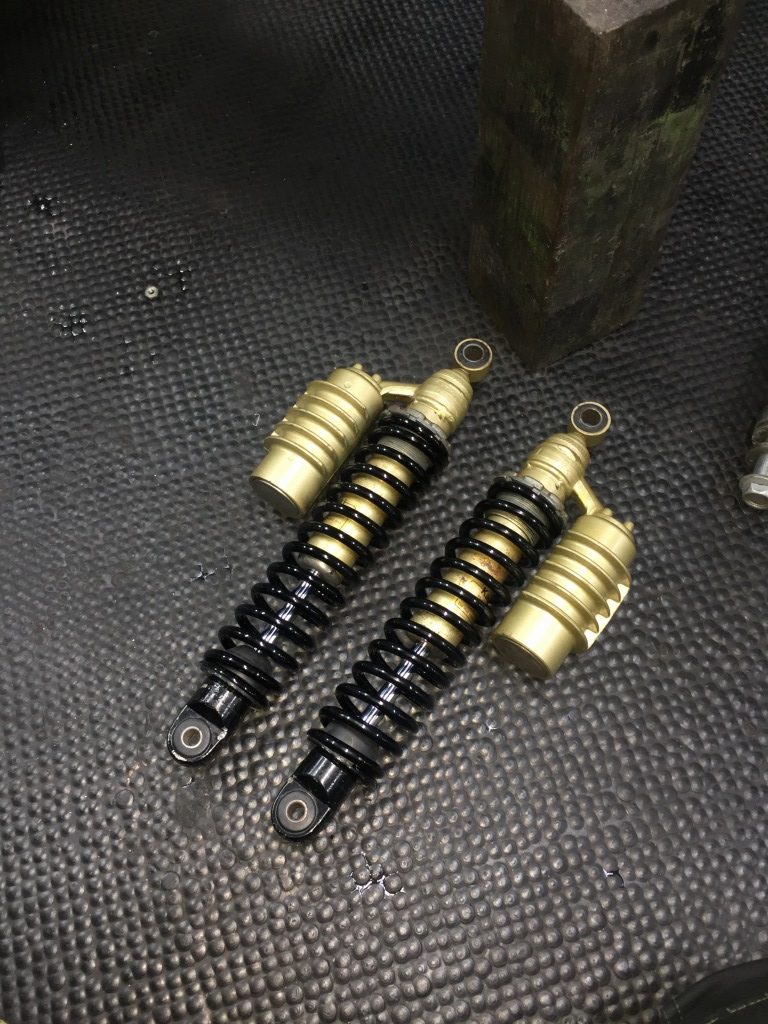

お持ち込みのリヤショックは、純正をオーバーホールしたものとのこと。
スプリングもリペイントされています。

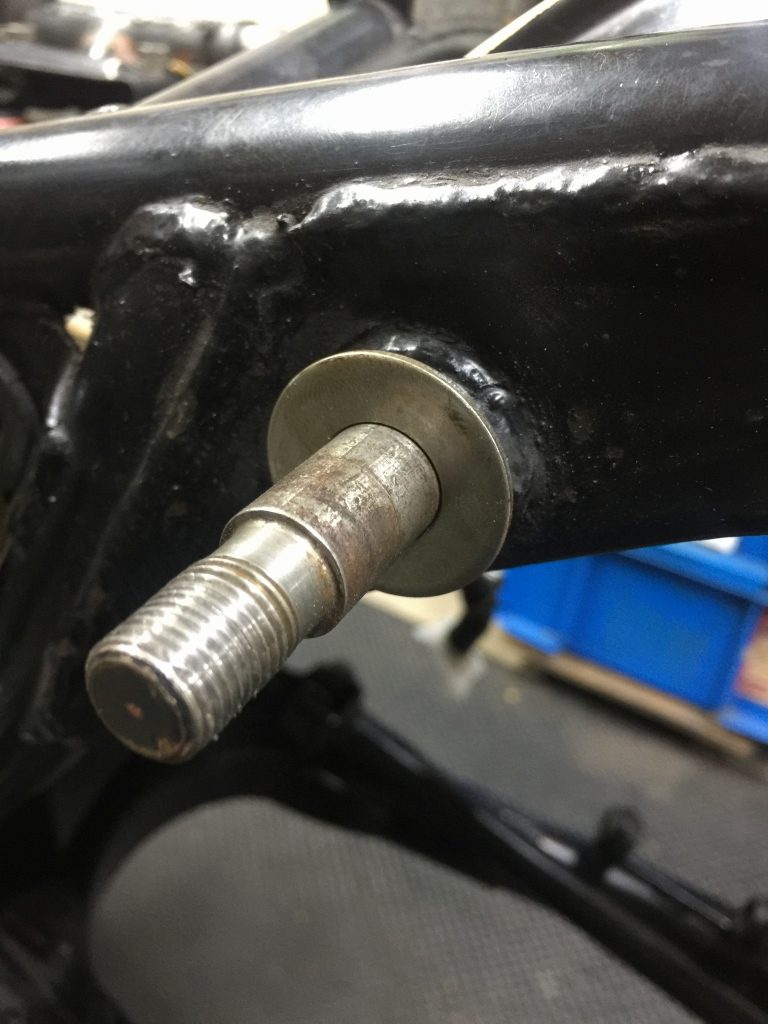

そのままリヤショックを付けると、アッパーマウントのフレーム側段付きが飛び出すので、ブッシュのインナーカラーを締め付けできません。

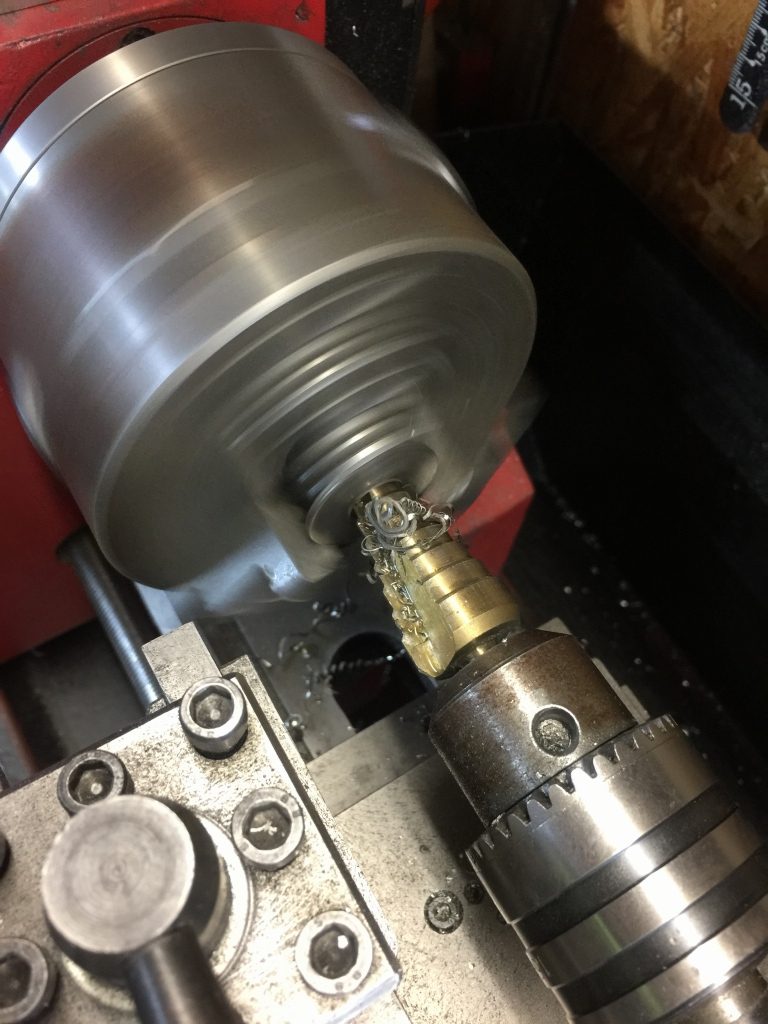

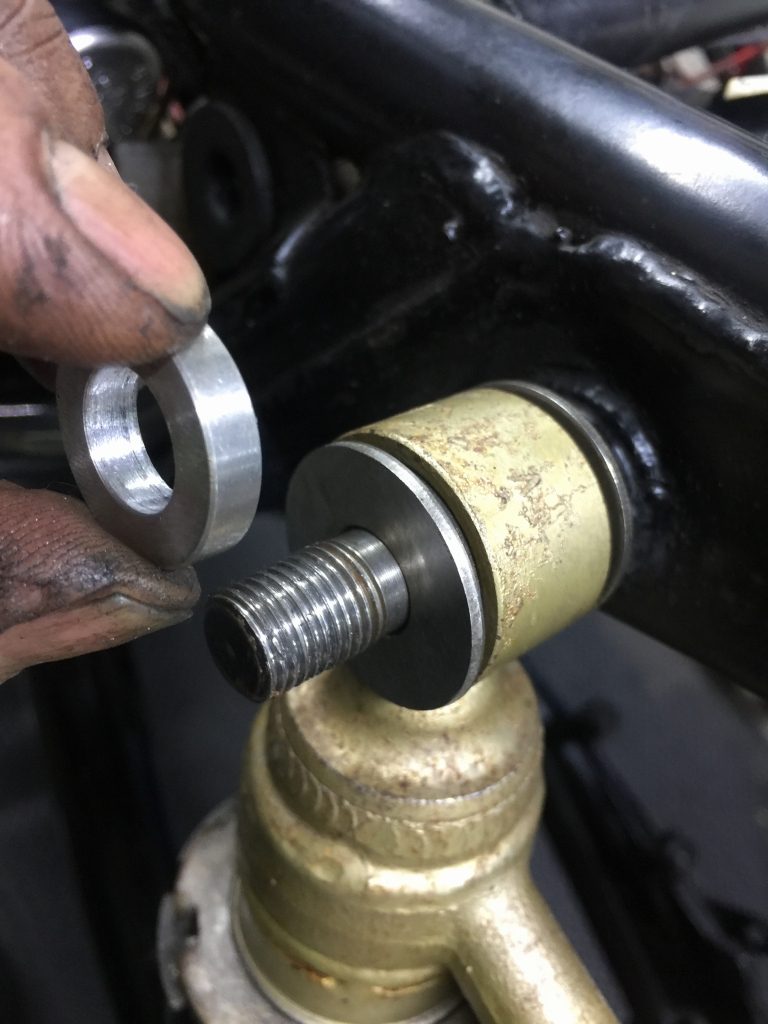

そこで、マウントピンの径に合わせた内径のワッシャーを製作します。
大きな面取りがある方をフレーム側にして根元の角Rを逃げます。
内径はφ１４ミリでマウントピンにピッタリです。

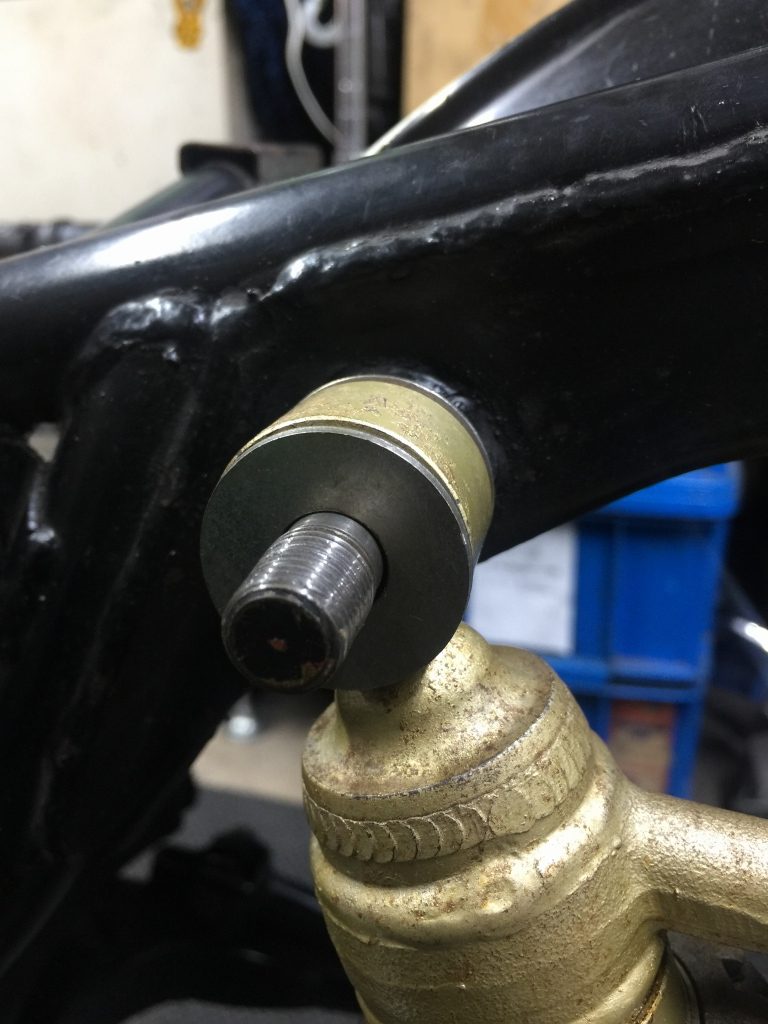

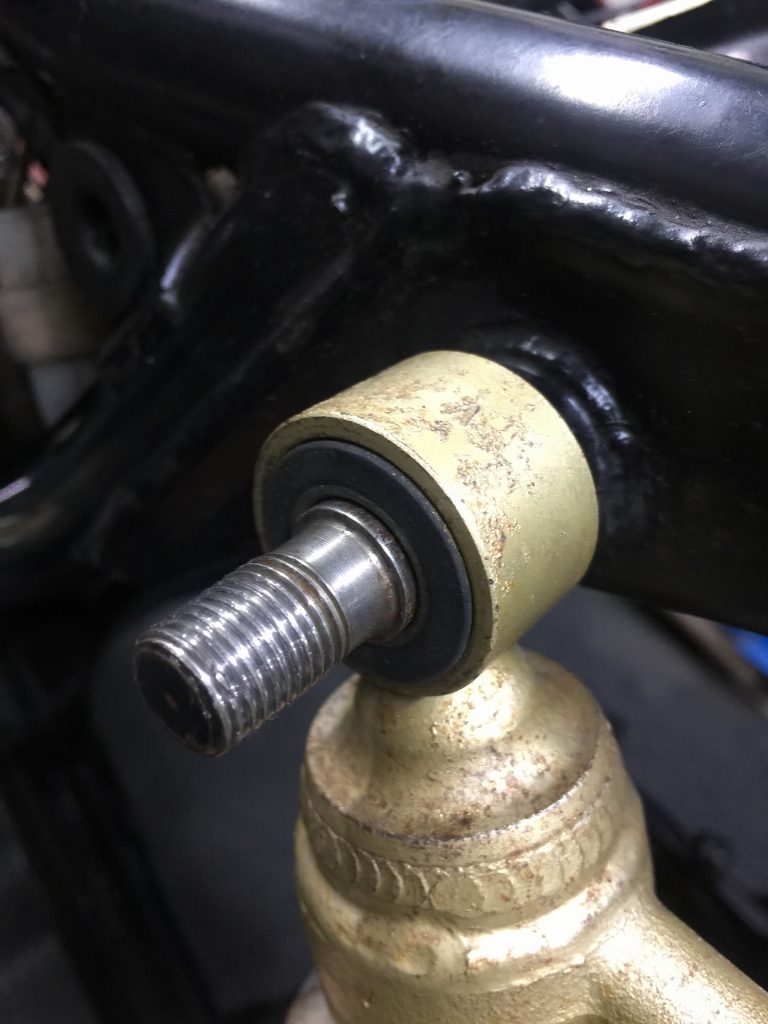

リヤショックを取り付けます。ブッシュのインナーカラーの方が出ている状態です。
内径φ12ミリのワッシャーを挿入します。
ネジ無し部を避けるためスペーサーを挿入します。

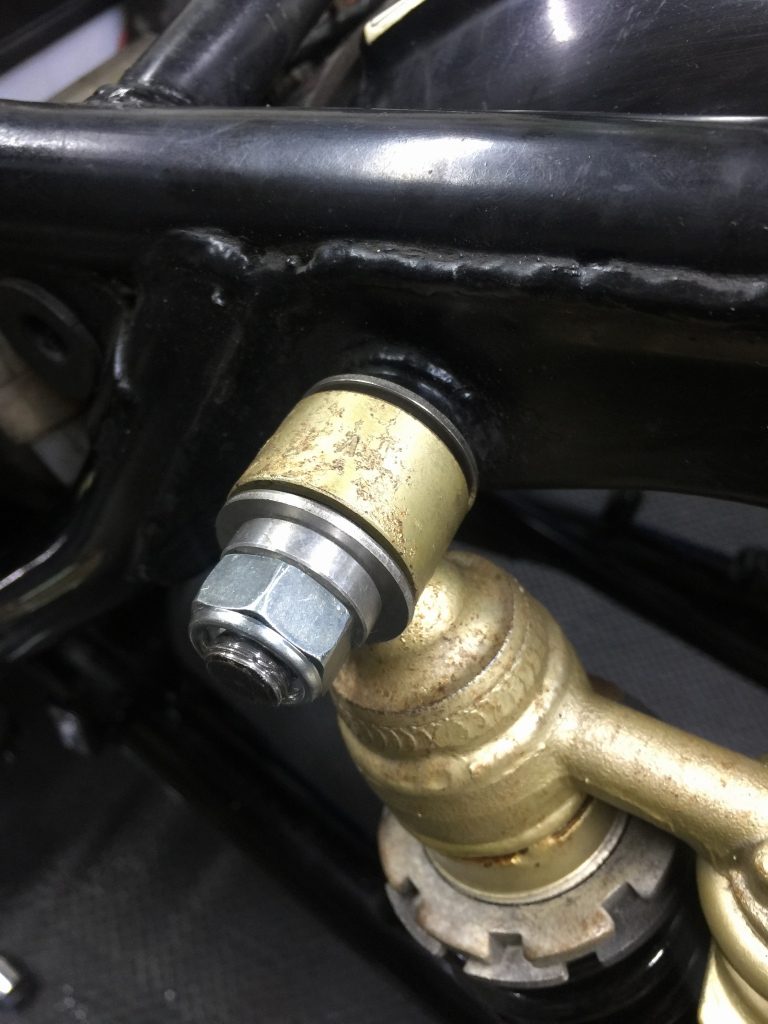

最後にナットで締め付けます。グラブバーを付けるときは、スペーサーを抜くとよいでしょう。

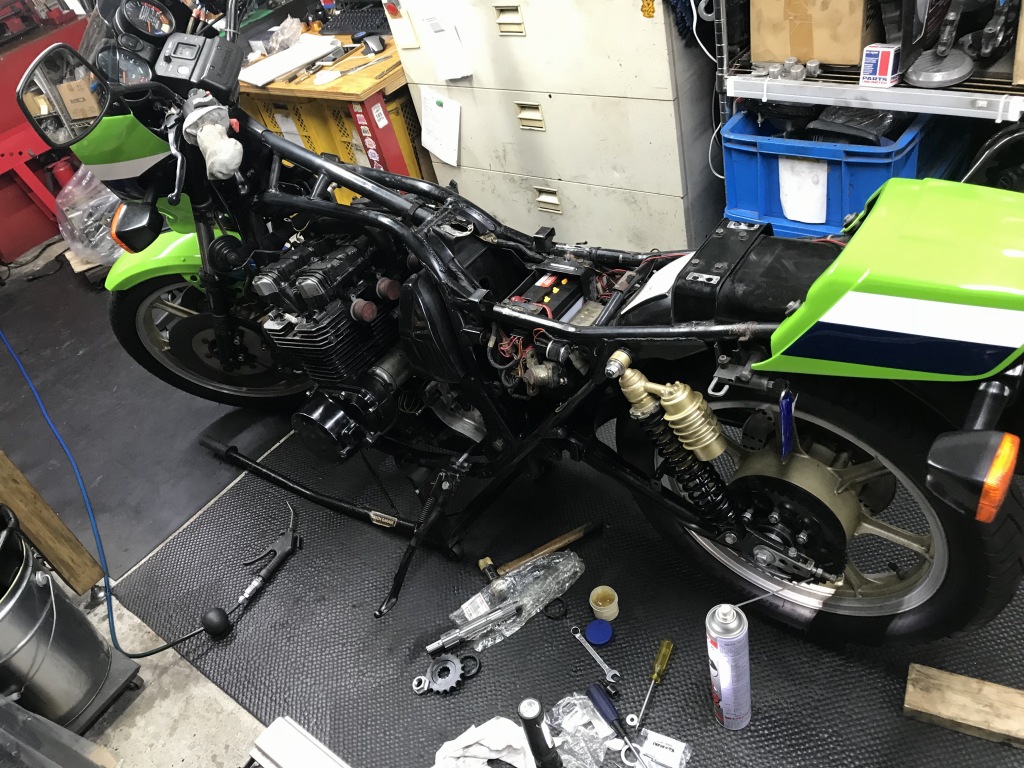

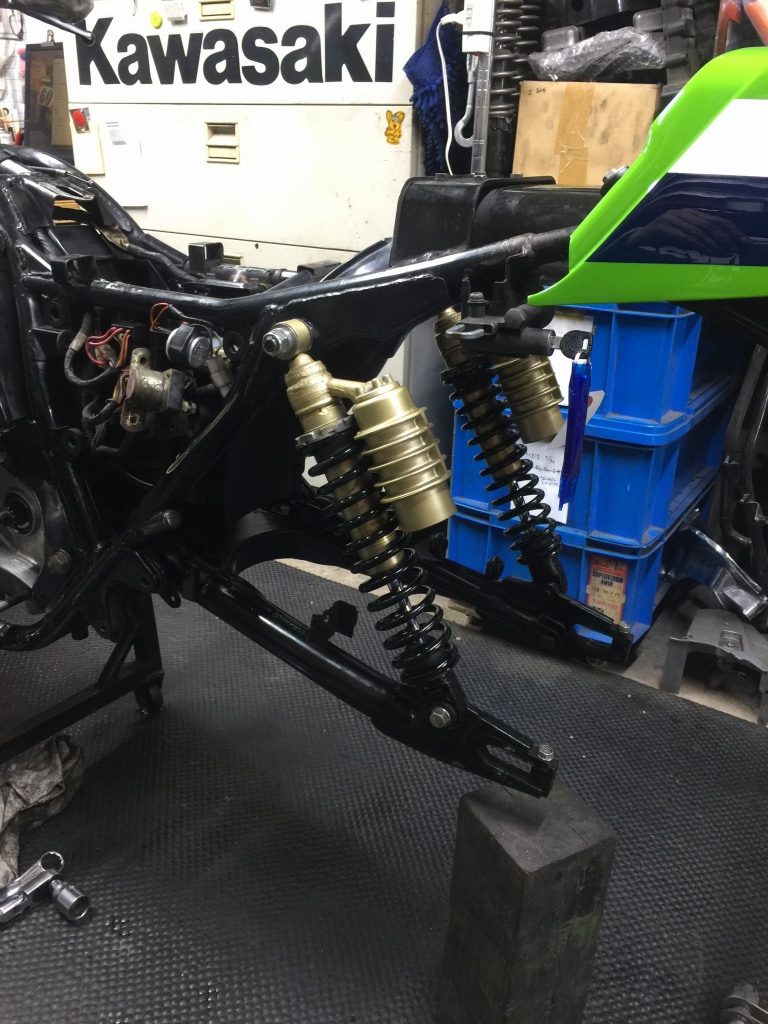

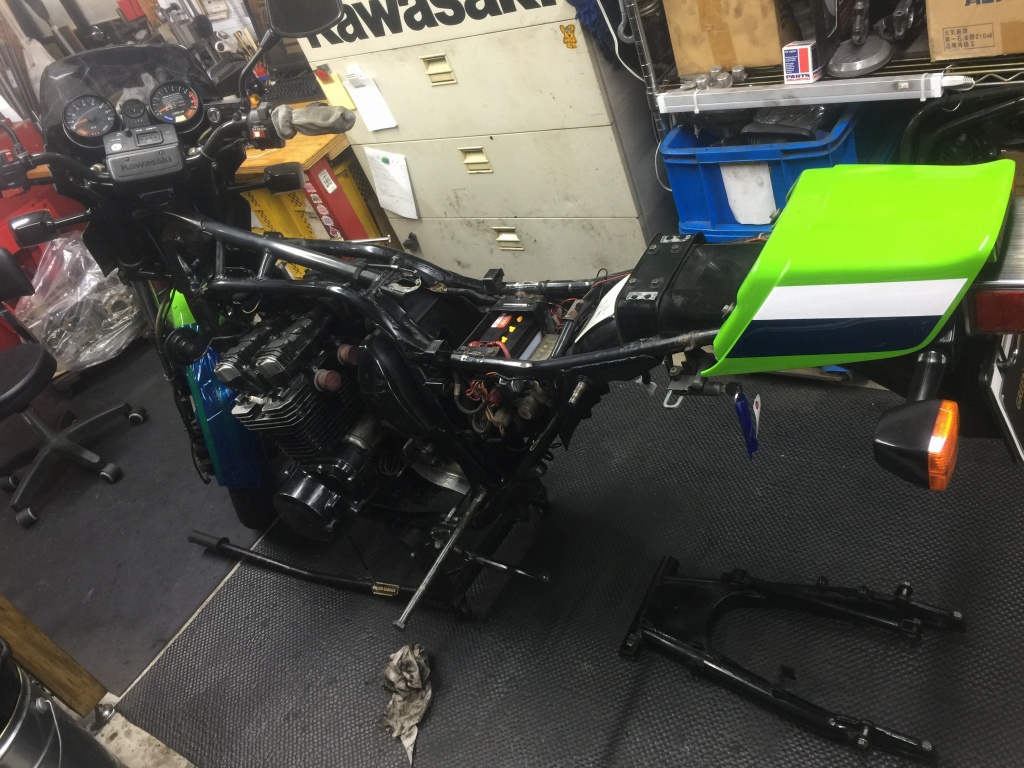

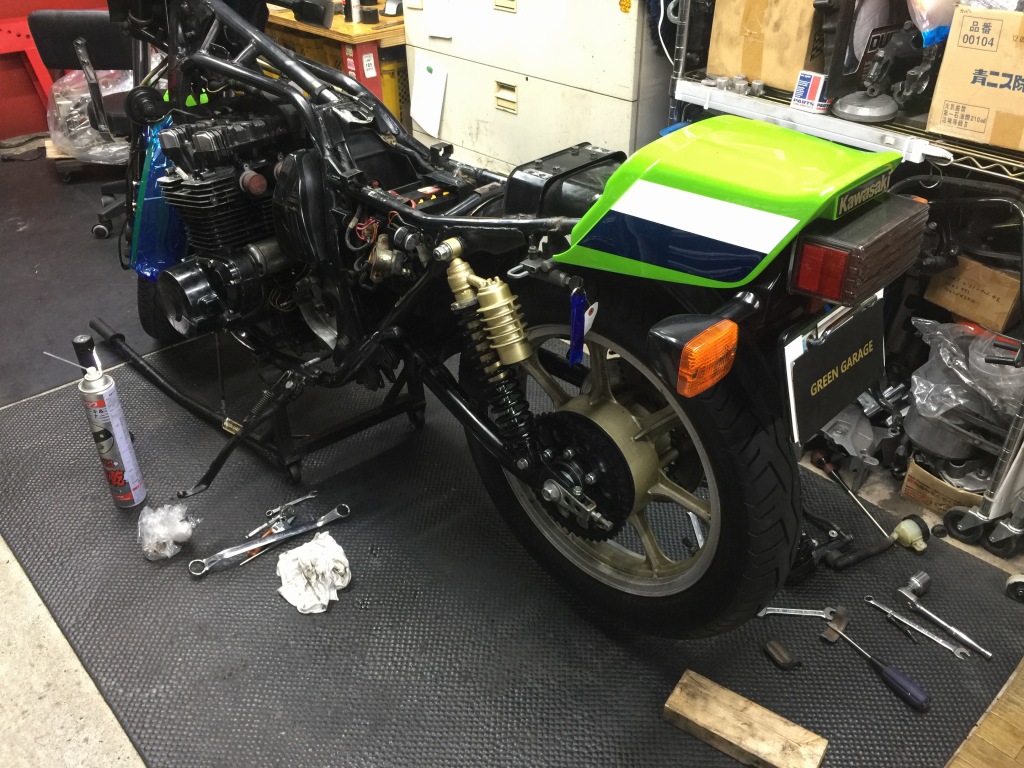

ノーマルスイングアームが付きました。

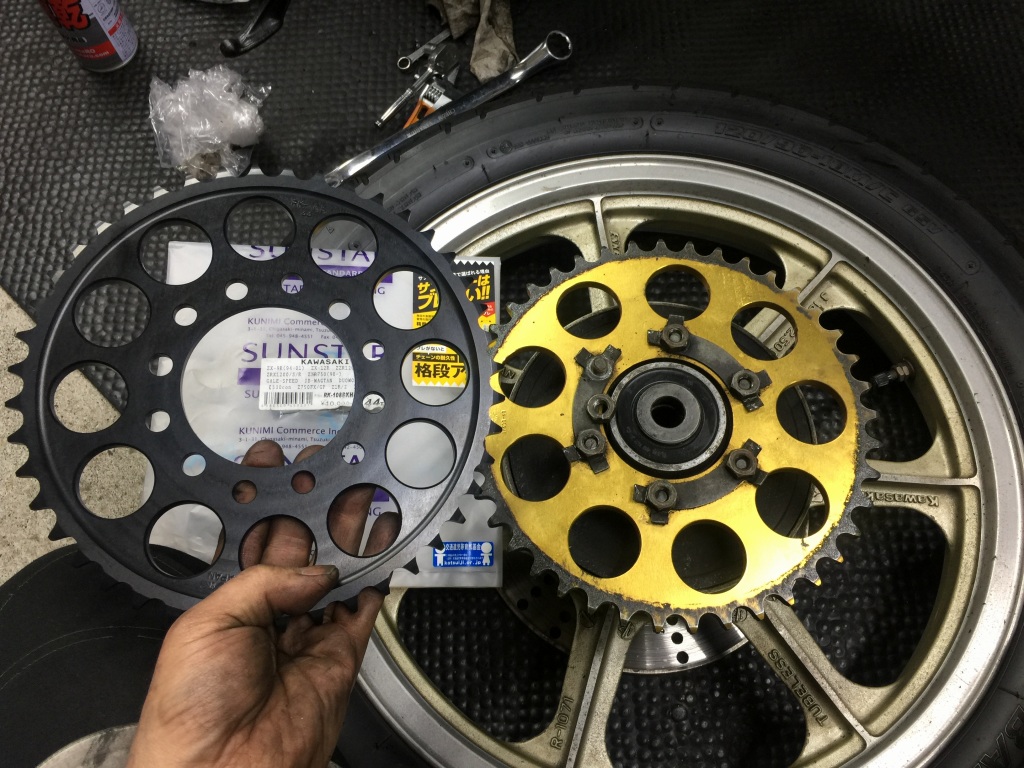

リヤスプロケットはサンスター製に交換します。

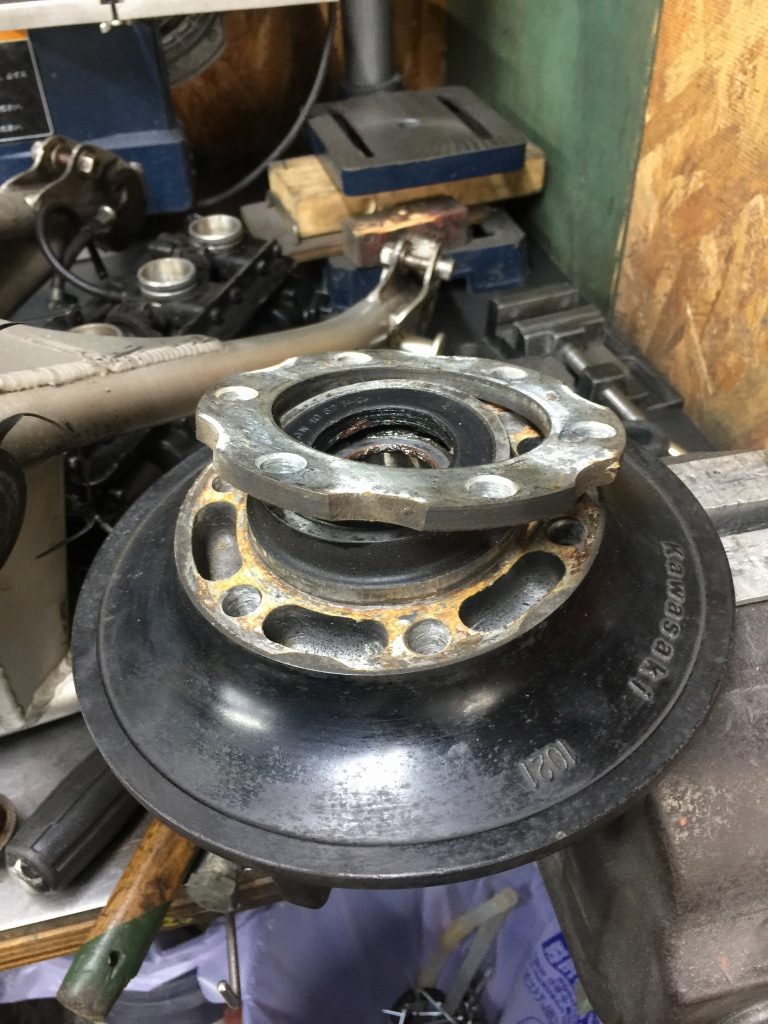

ハブには5ミリほどのスペーサーが付いています。

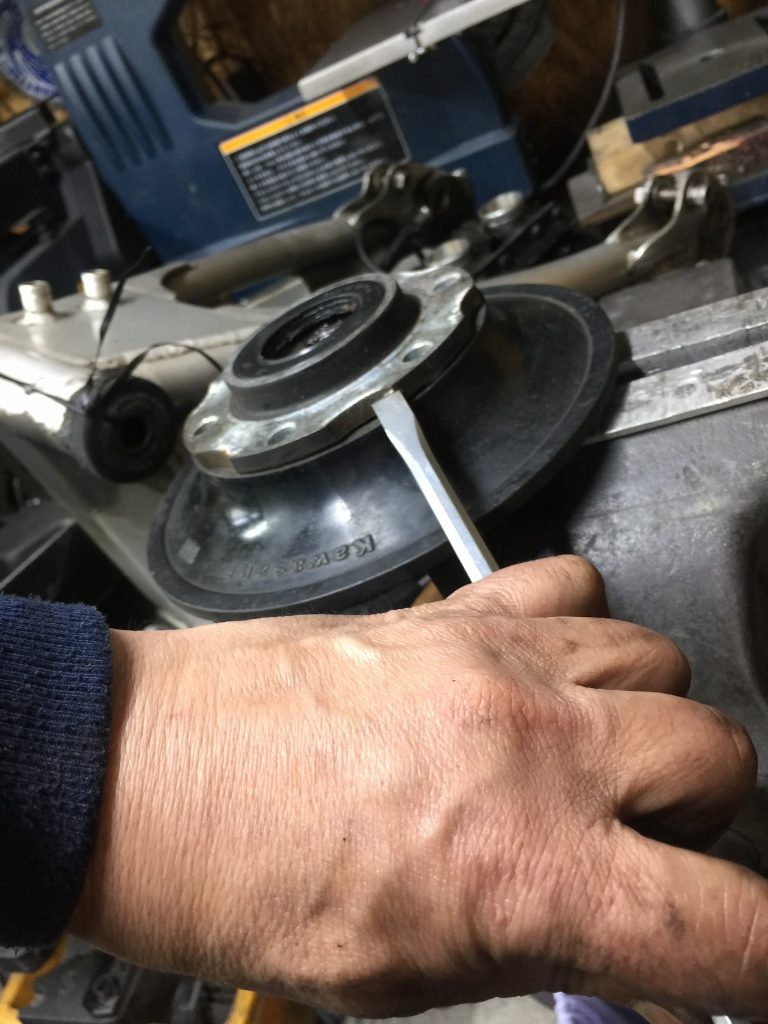

固着して外れないので、タガネで叩いて取り外します。
鉄製のスペーサーが外れました。
ボルトは長い物が付いていたので、短い方のノーマルに戻します。

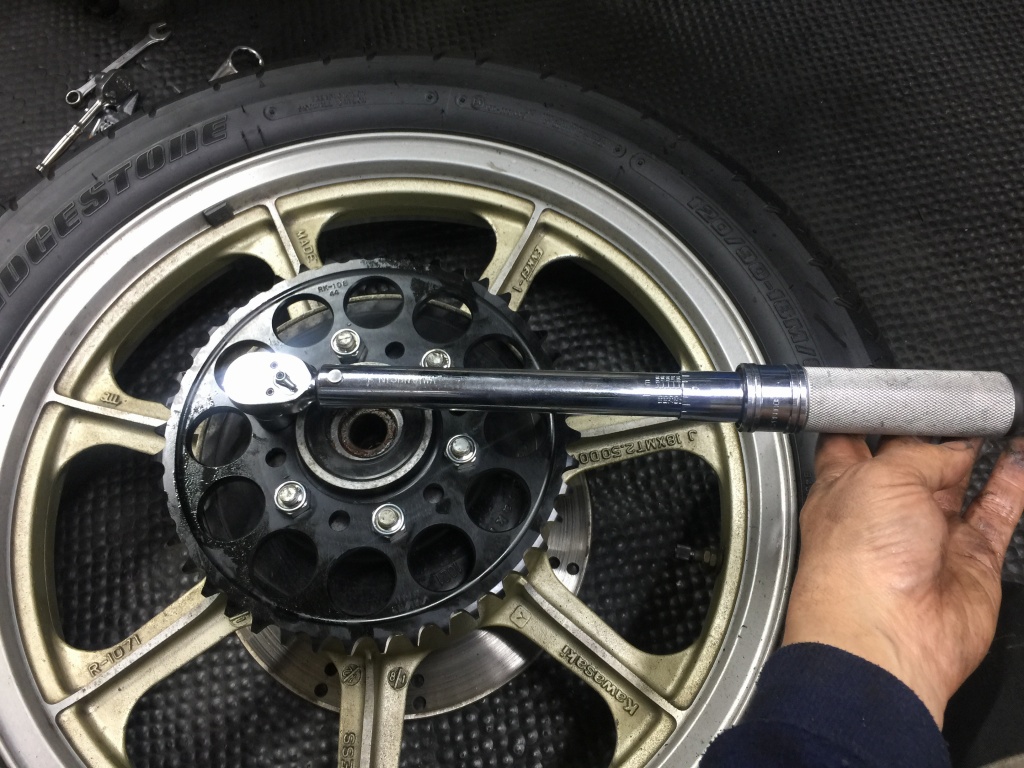

ナットは規定トルクでしっかりと締め付けます。

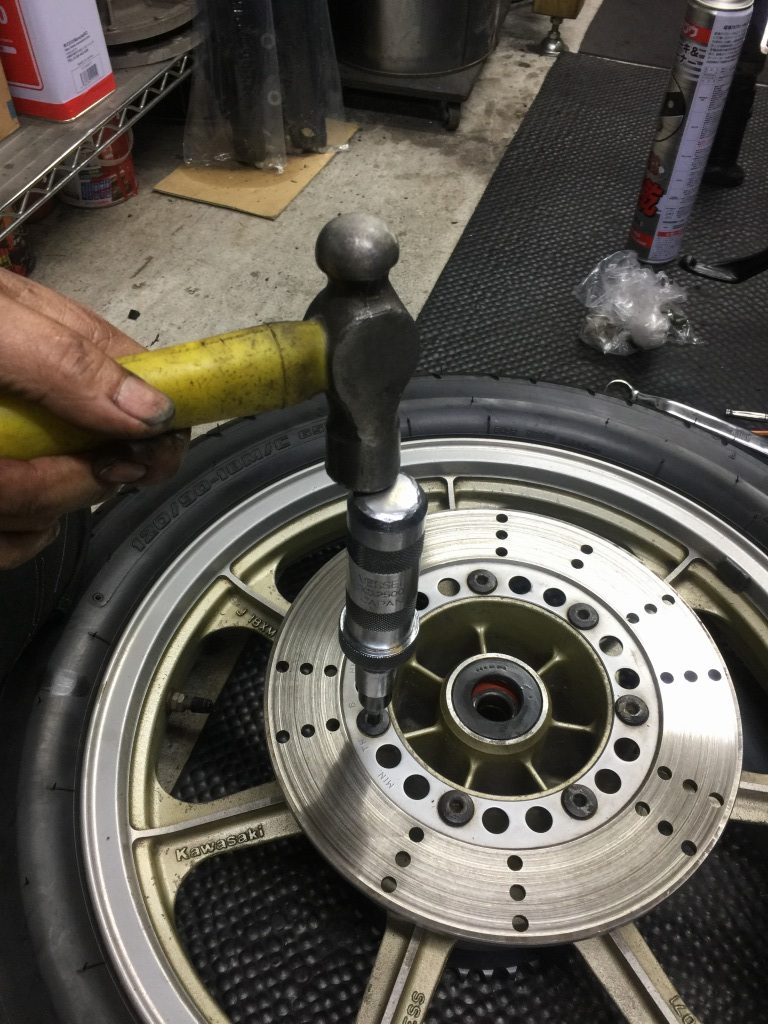

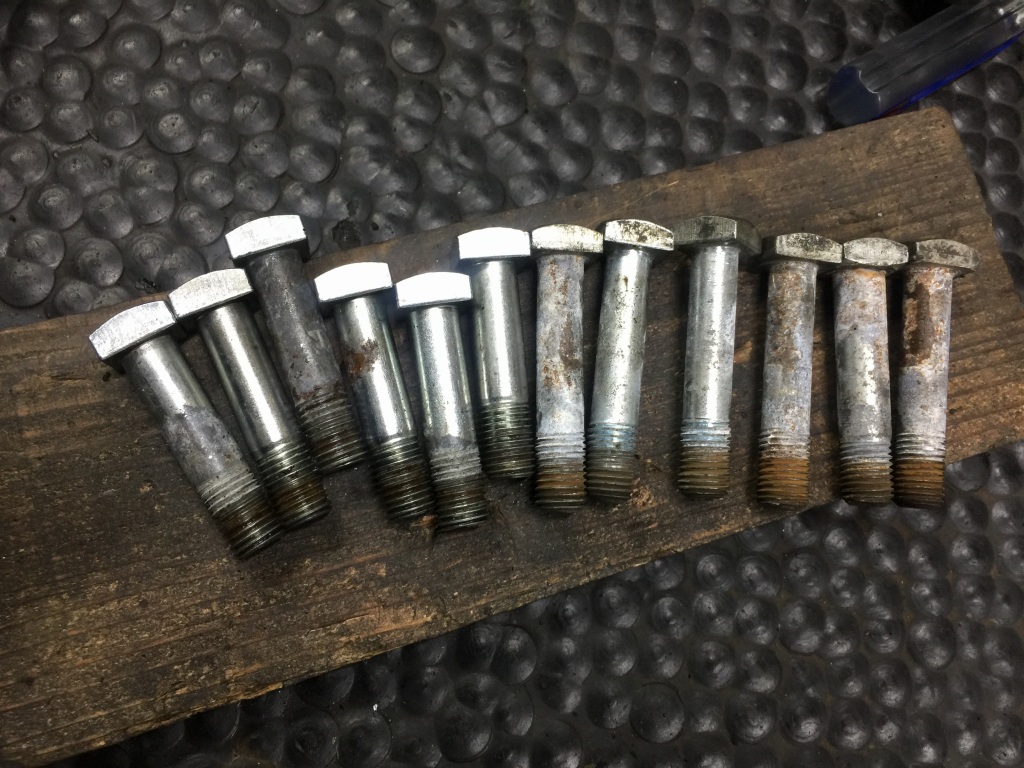

サビついたローターボルトは交換するので、インパクトドライバーで固着を緩めておきます。

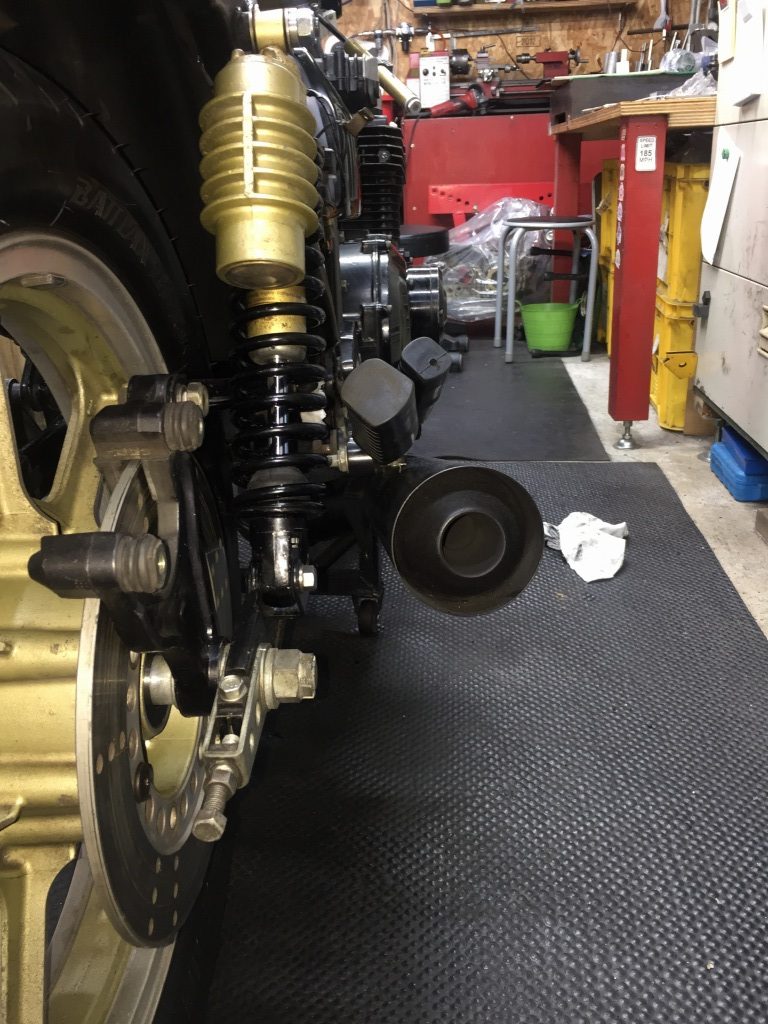

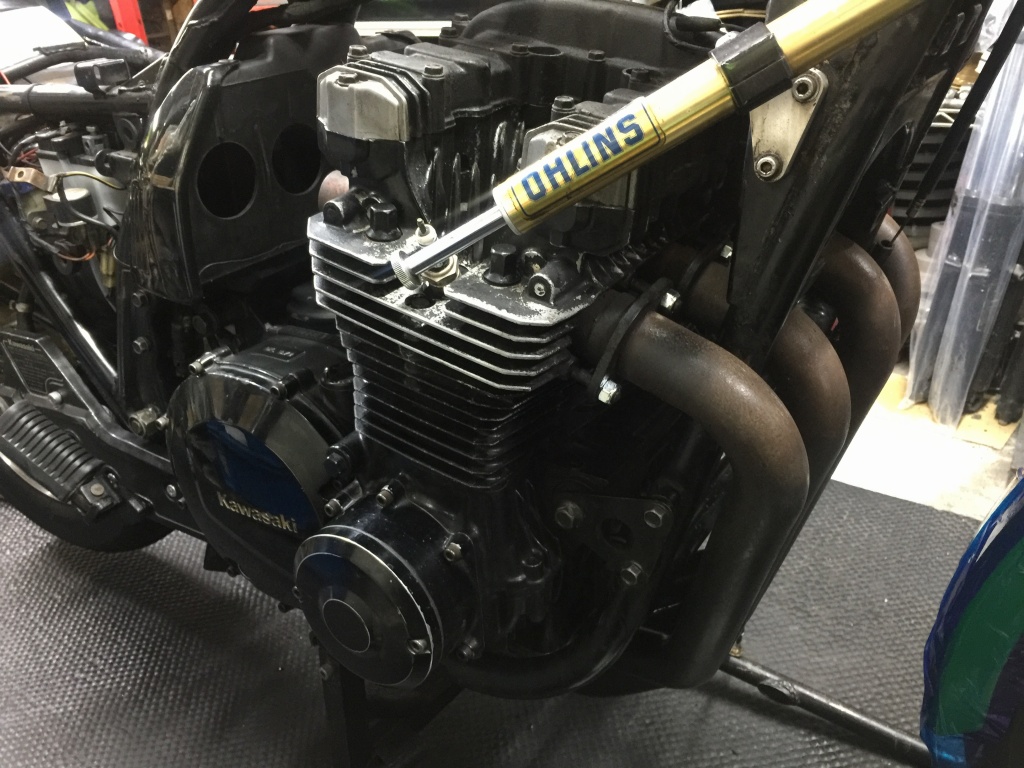

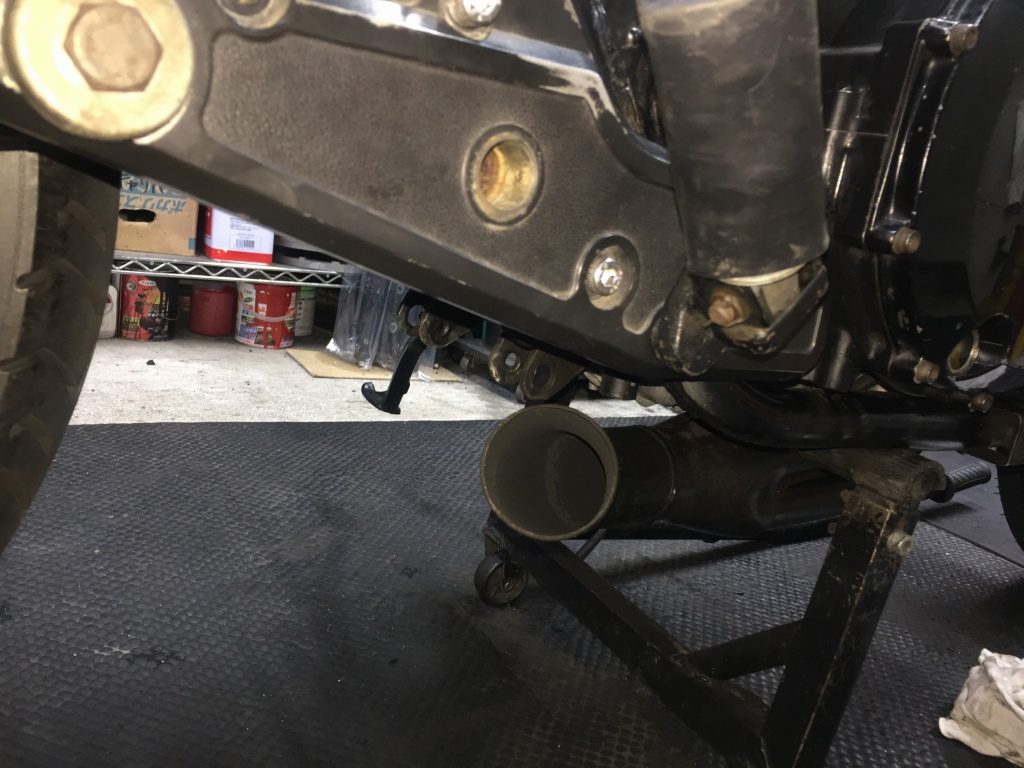

マフラーを取り付け、ノーマルステップとの干渉を確認します。
改造されたKR管は、ノーマルステッププレートの直近を通過するレイアウトです。
サイレンサーはひねって外側に向けないと干渉してしまいます。
マフラーの加工か交換をお勧めします。
アウトプットシャフトのオイルシールを交換します。

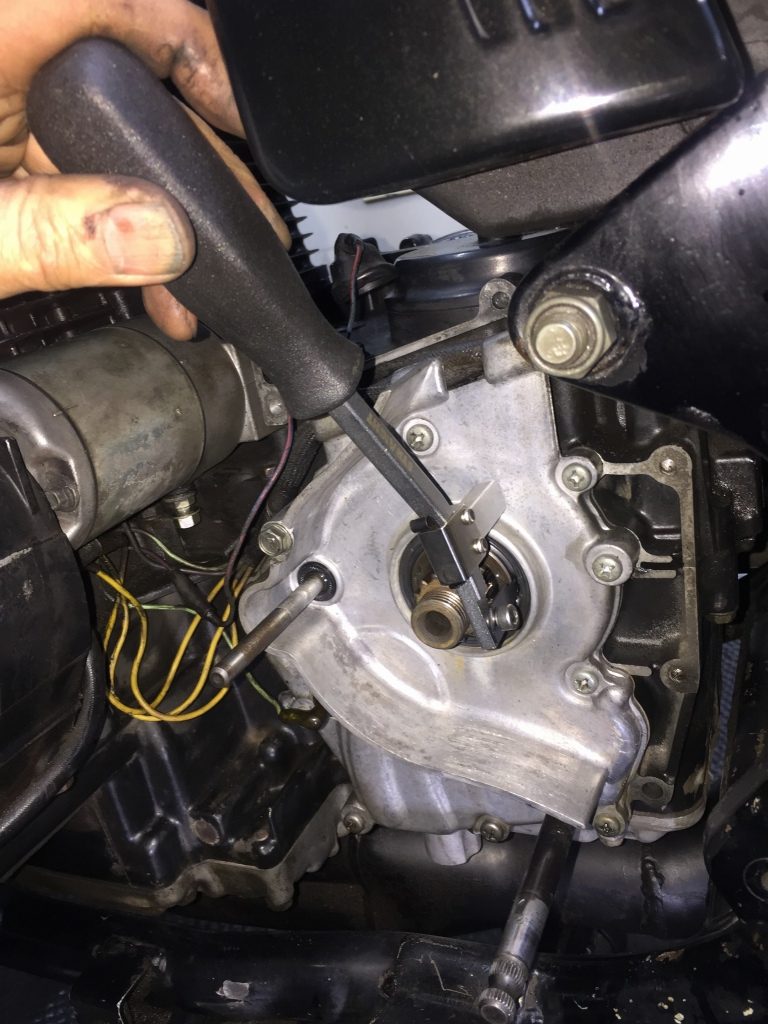

プーラーでオイルシールを引き抜きます。
新しいオイルシールを装着し、スプロケとそのナットを使って締め込み、圧入します。

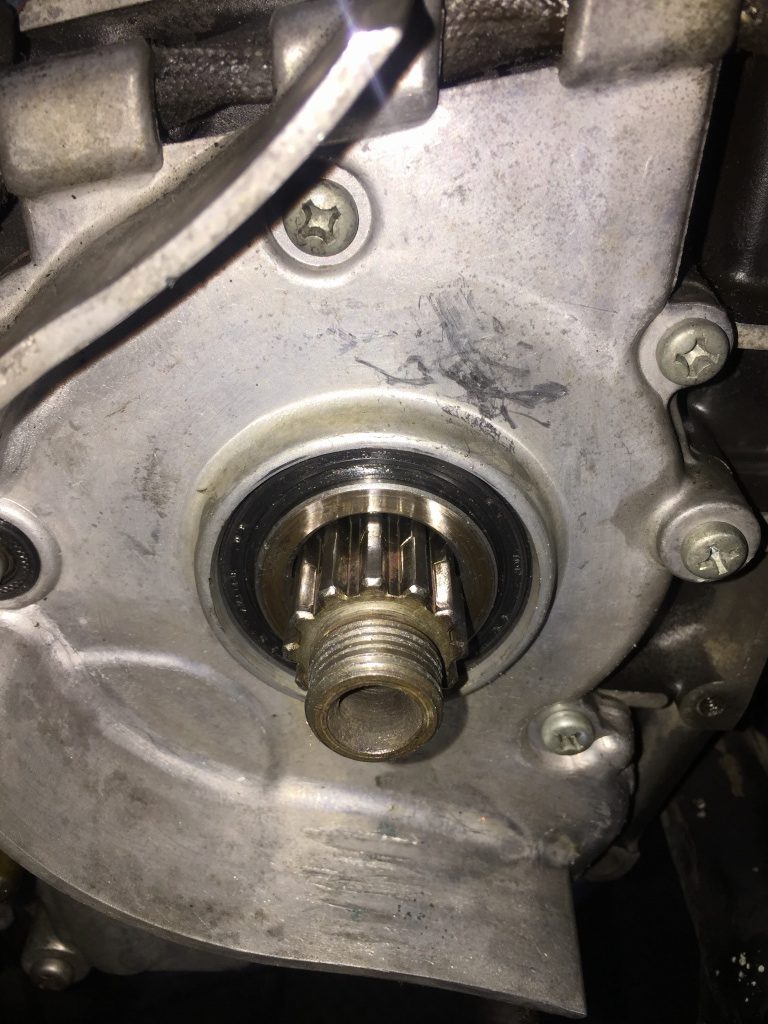

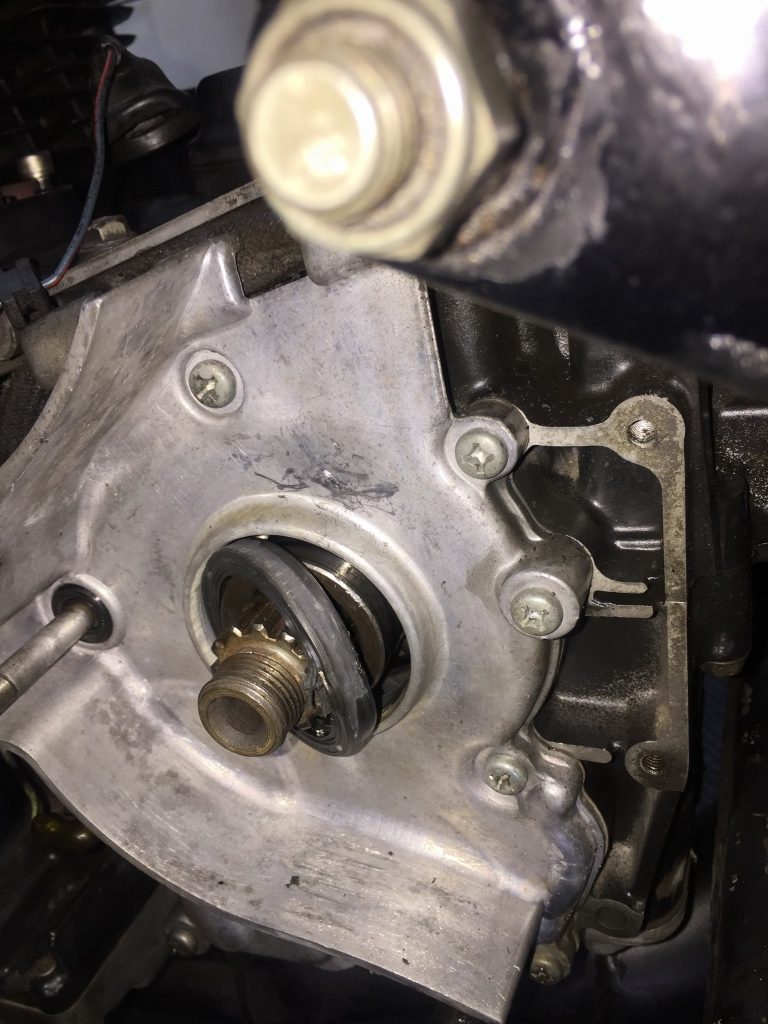

新しいオイルシールが付きました。ここで違和感が。

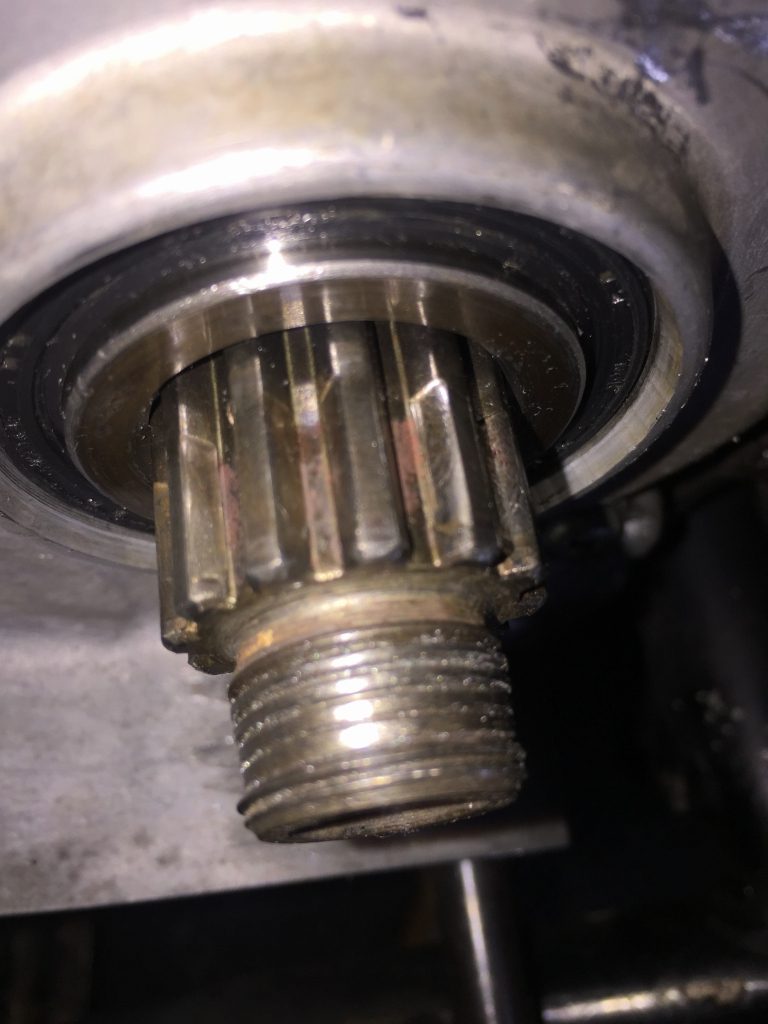

よく見るとシャフトのネジ山がかなり摩耗しています。

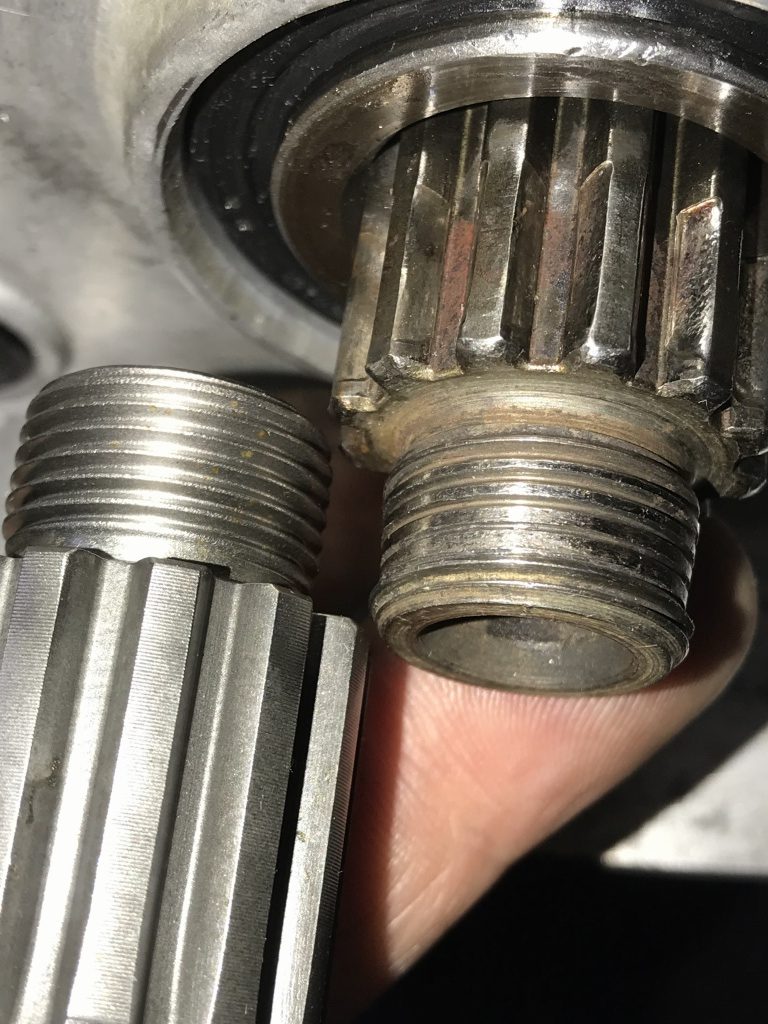

新品のアウトプットシャフトと比較してみます。
スプラインの摩耗も多いですが、それよりネジ山が半分ほど無くなっているのは致命傷です。
以前のスプロケ交換の際に、何か問題があったのでしょうか。
これではナットの締め付け強度が得られません。
ということで、アウトプットシャフトも交換となりました。
エンジンを下ろし、クランクケースの下側から分解して修理する予定です。
