Z1000J1 K.H様 ブレーキホース製作



交換し加工したメインハーネスの動作チェックが済んだので車両に艤装していきます。ヘッドライトケース内はカプラーなどの配置を適正にして、潰さないように注意して組み込みます。



車両全体のハーネス艤装が完了しました。

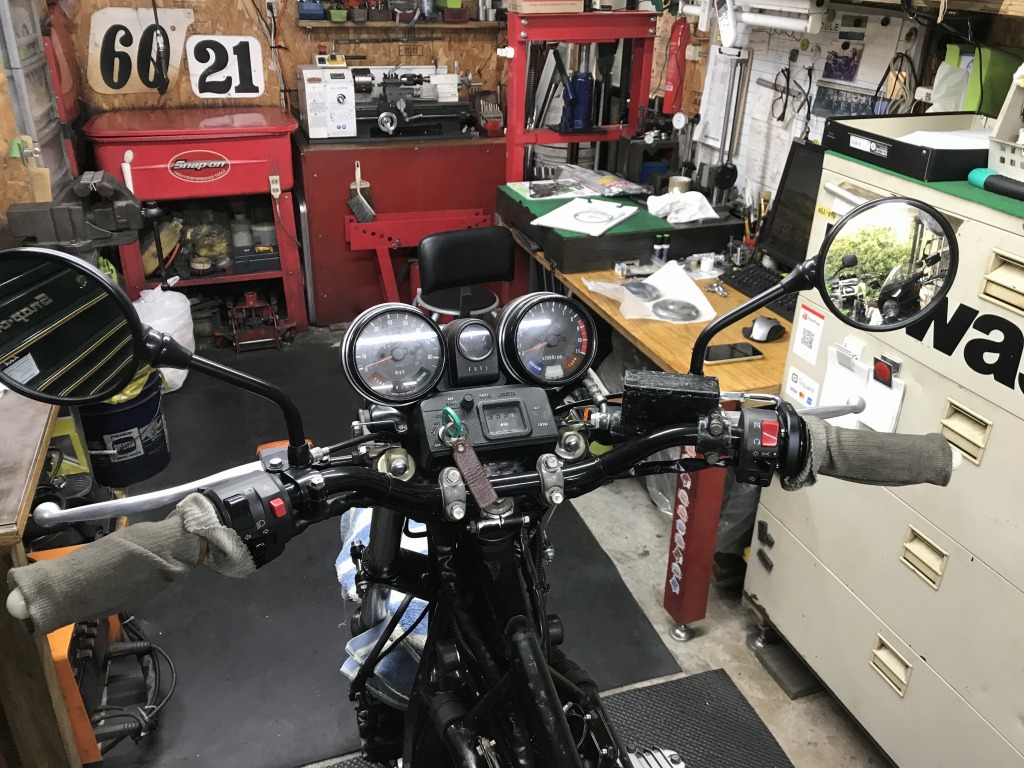

ハンドル周りはこんな感じ。

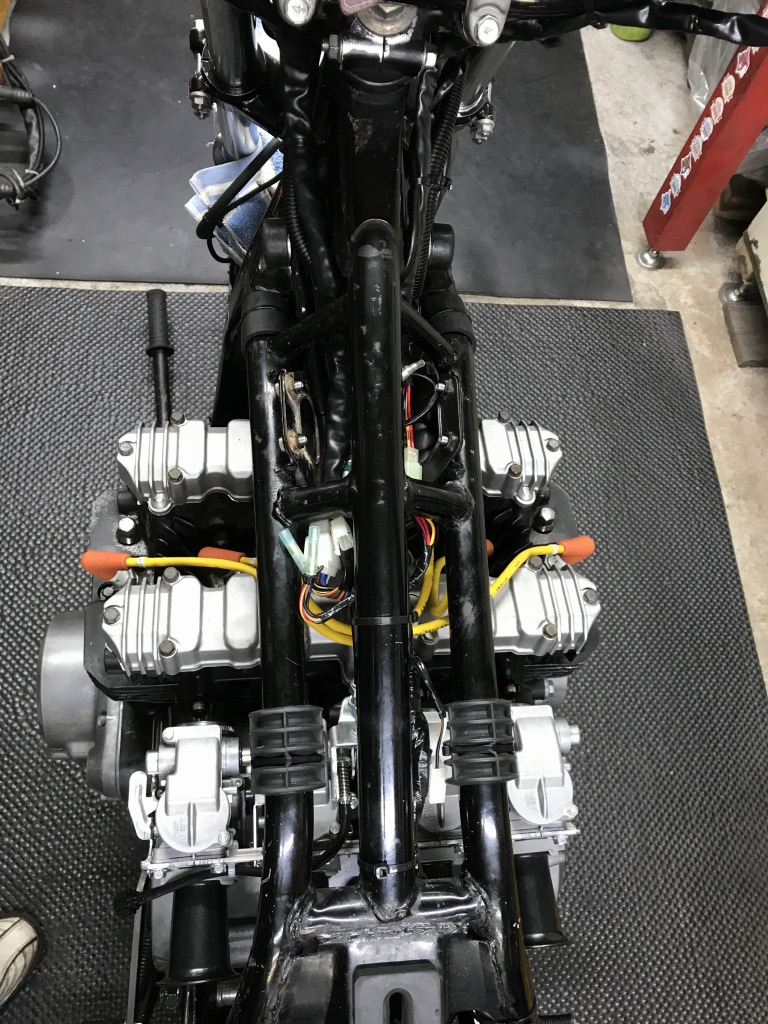

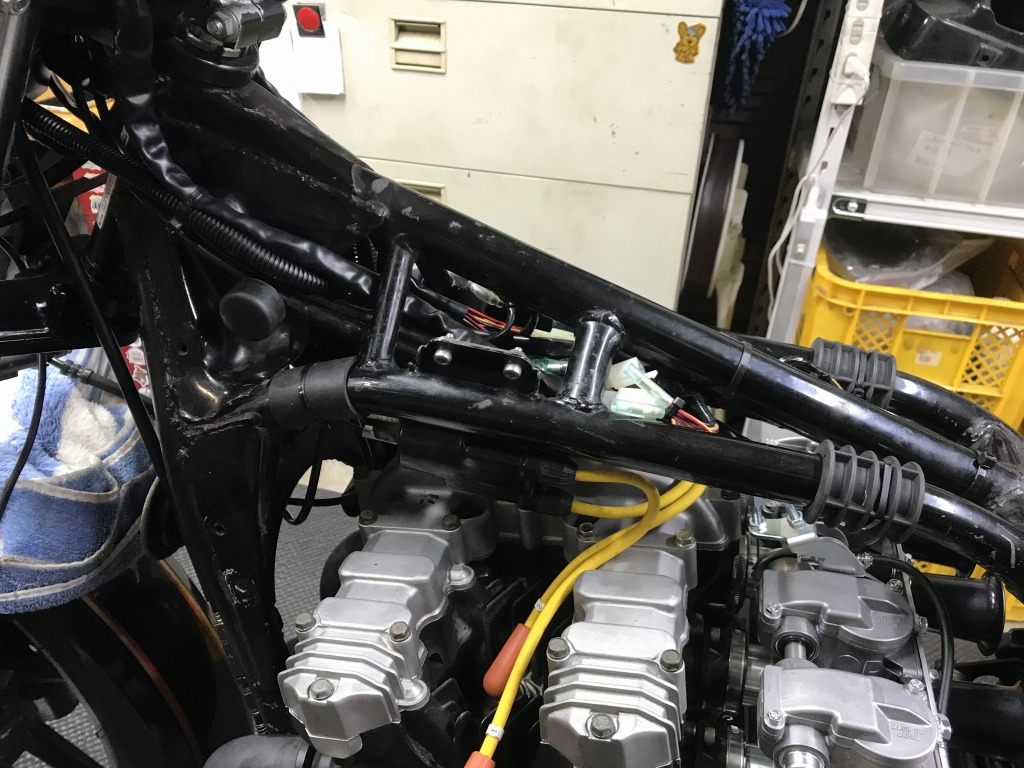

エンジン上はこんな感じ。

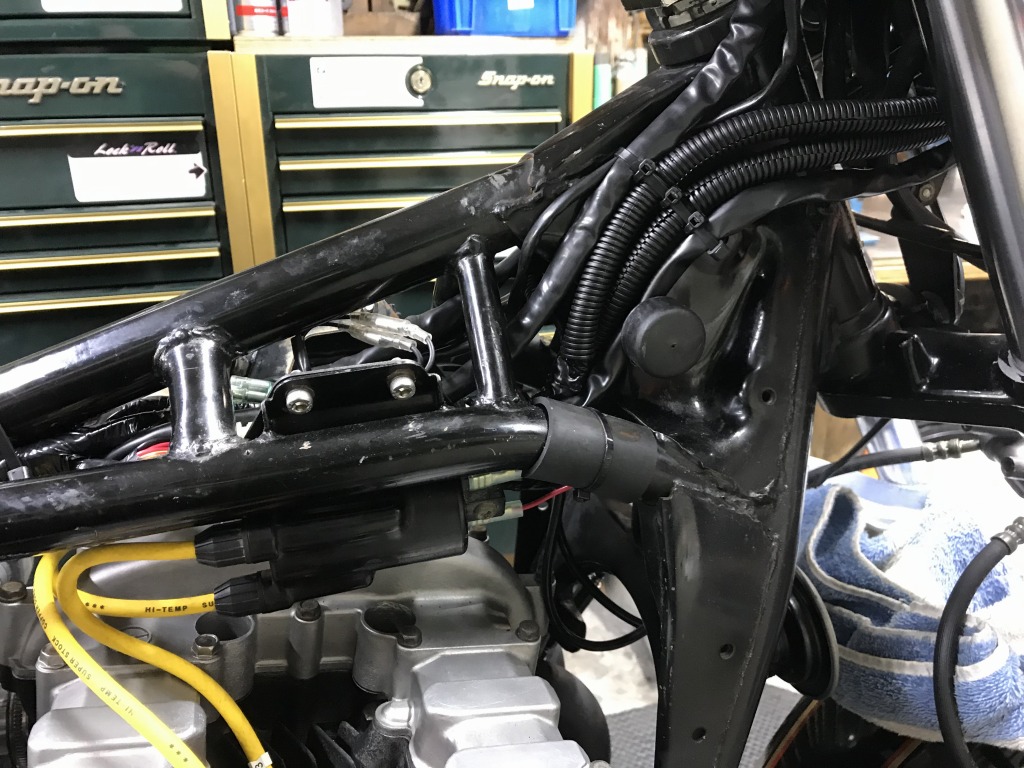

ネック周りのスリム化したメインハーネスの取り回しはこんな感じ。



同じく反対側はこんな感じ。

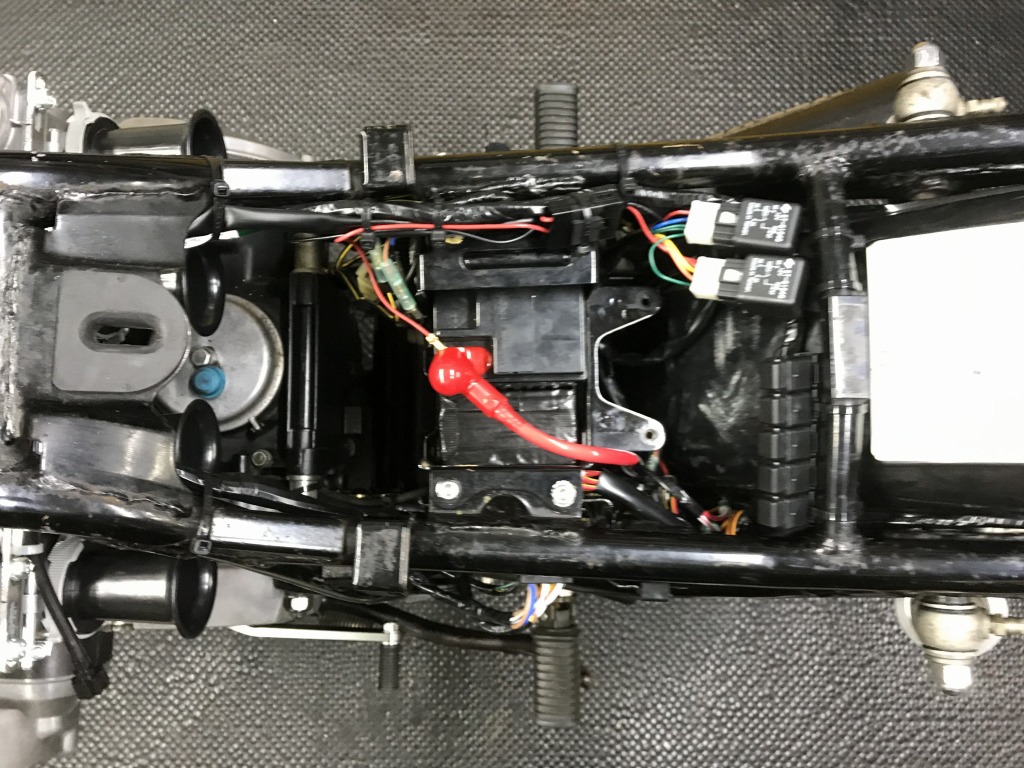

バッテリー周辺はこんな感じ。ヘッドライトリレーとミニブレードタイプのヒューズBOXも見えます。

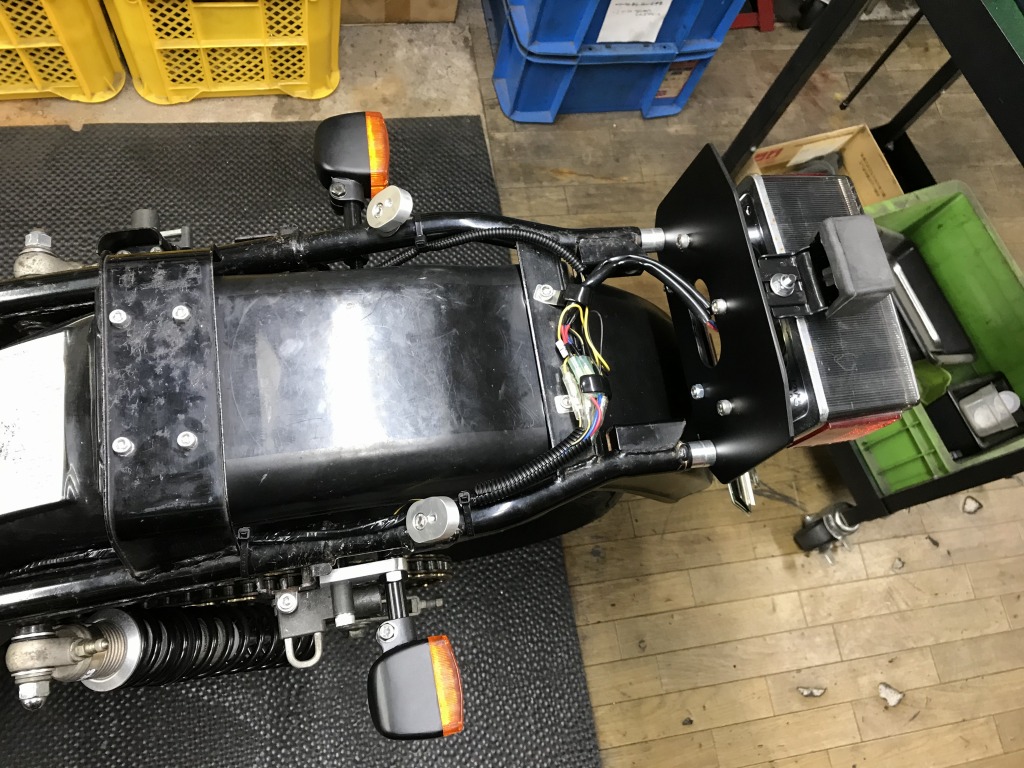

テール周りはこんな感じ。

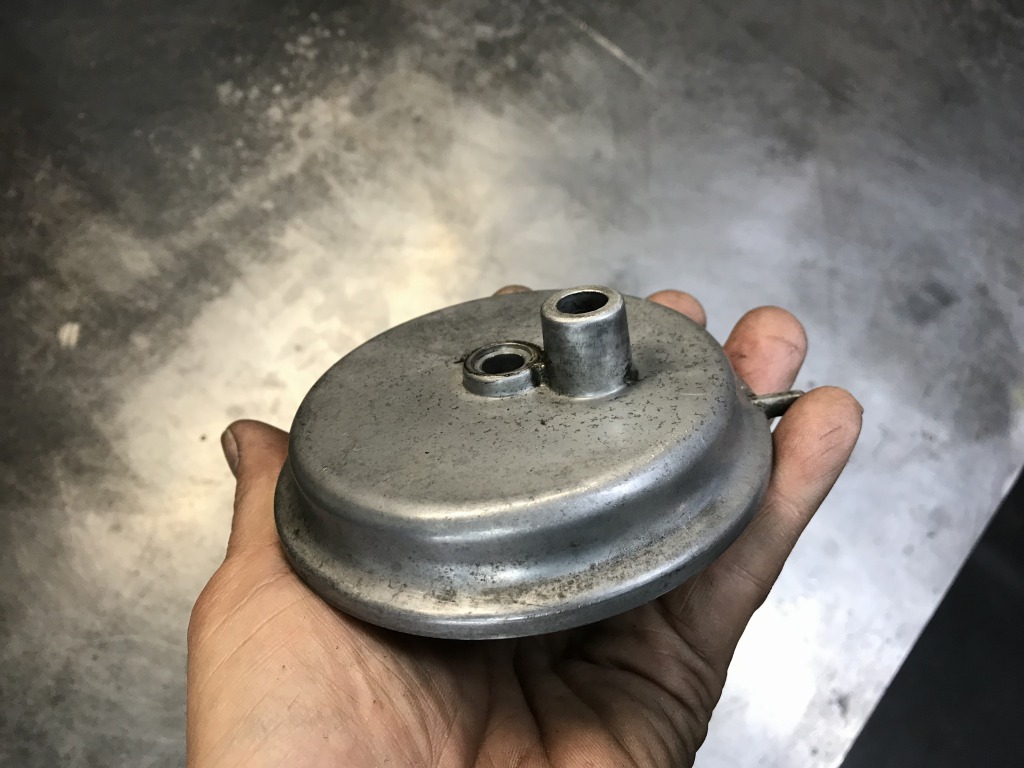

エアクリBOXを外したのでブリーザーホースが必要です。J系の接続部には段付きが無い種類が多く、こちらの車両もその一つ。

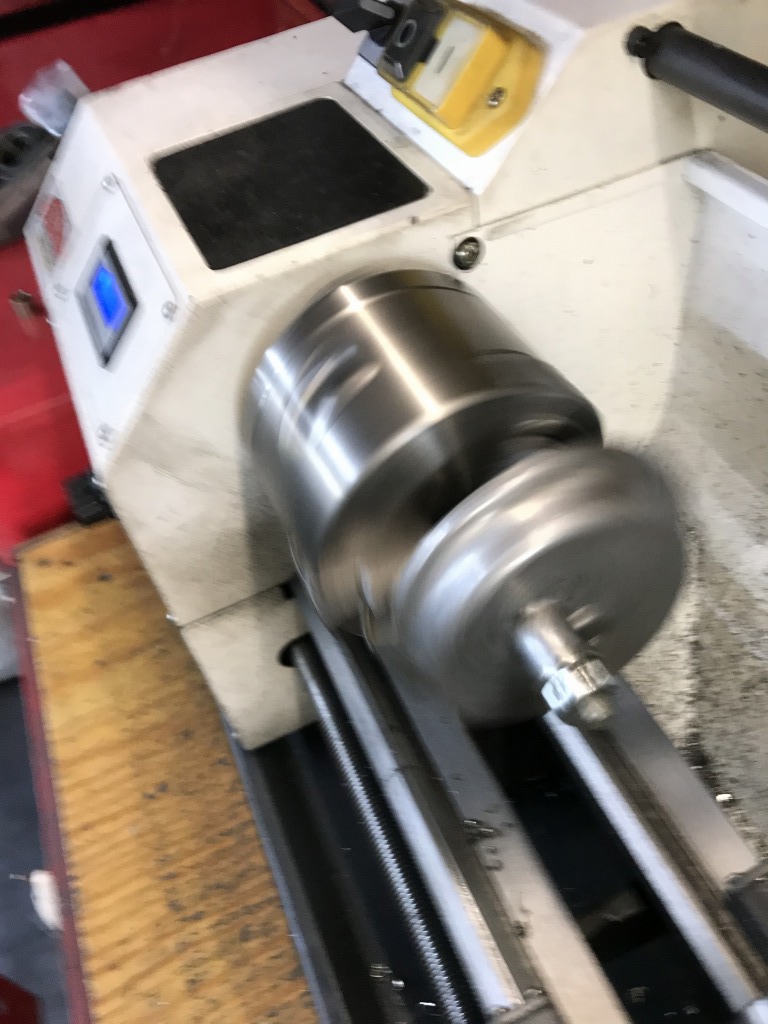

抜け止めの段付きを加工します。

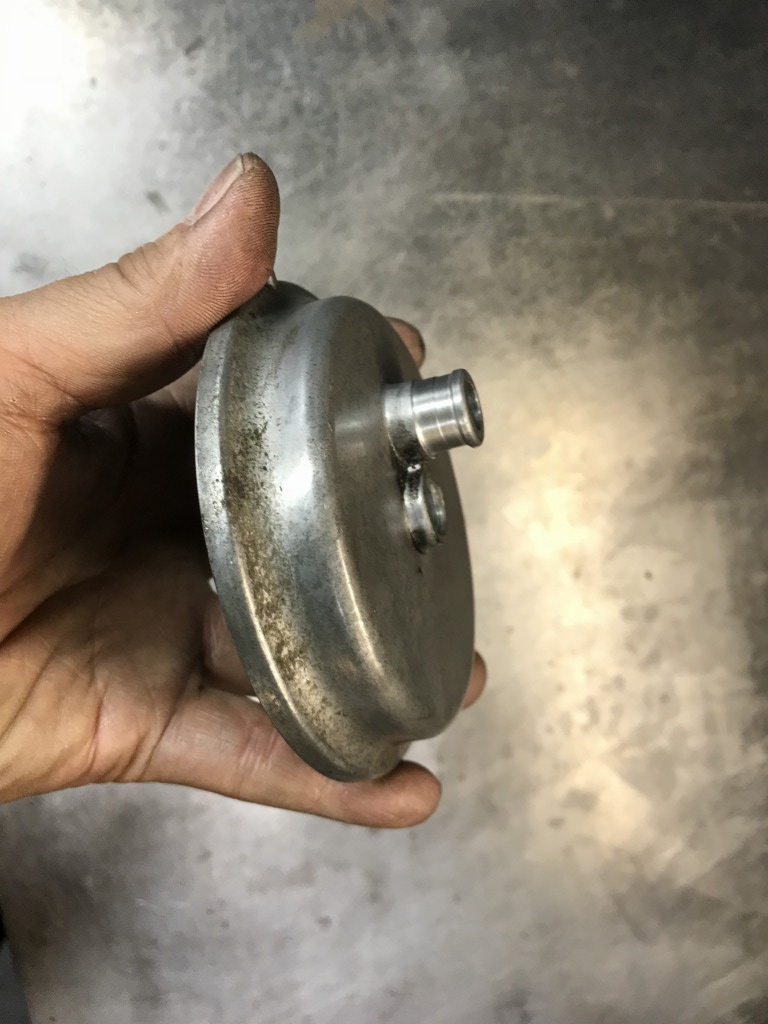

加工後はこんな感じ。

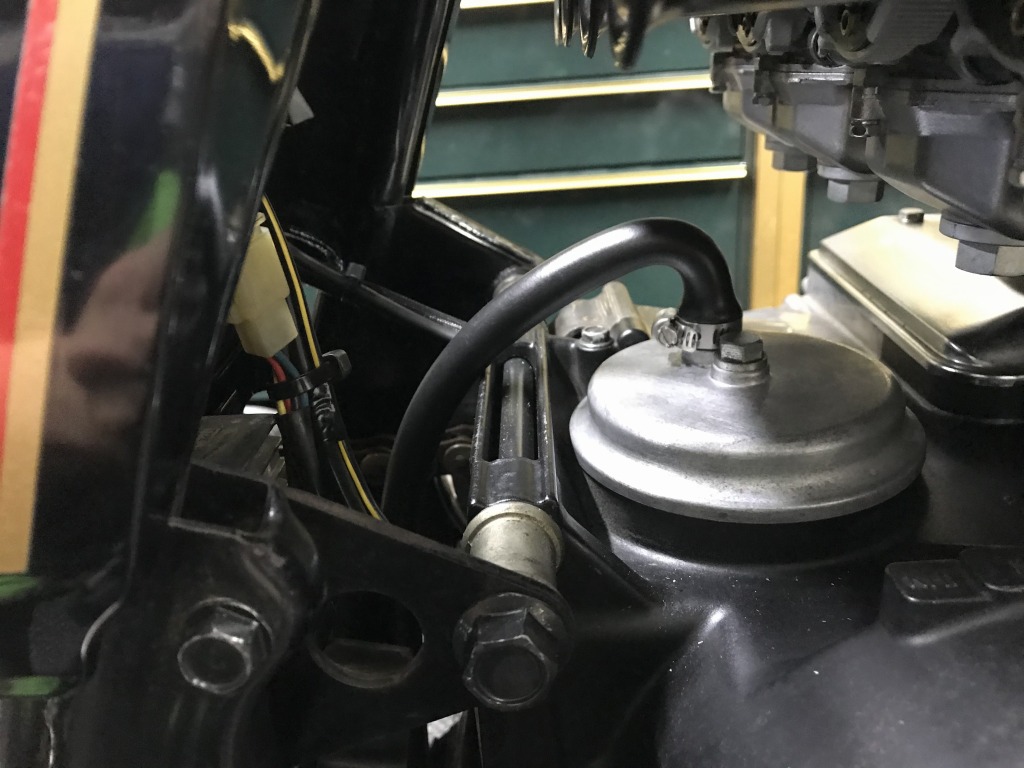

ブリーザーホースを取り付けます。使用しているのは90°に曲がった専用ホースです。

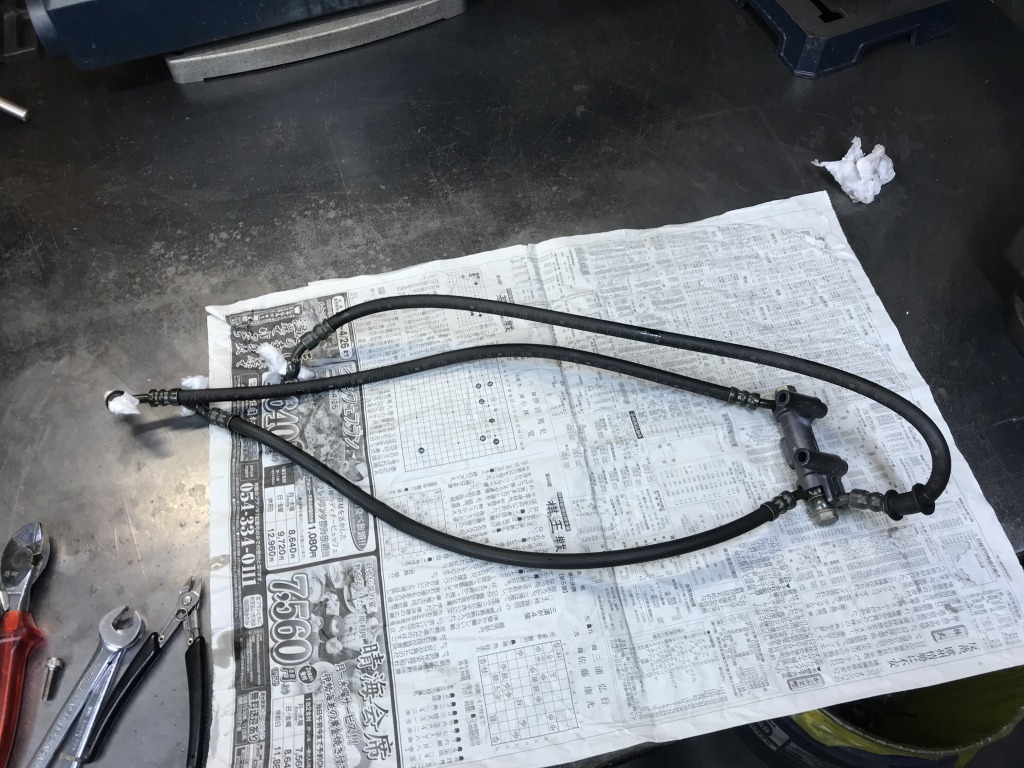

続いて、下側が短すぎた既存のブレーキホースを交換します。

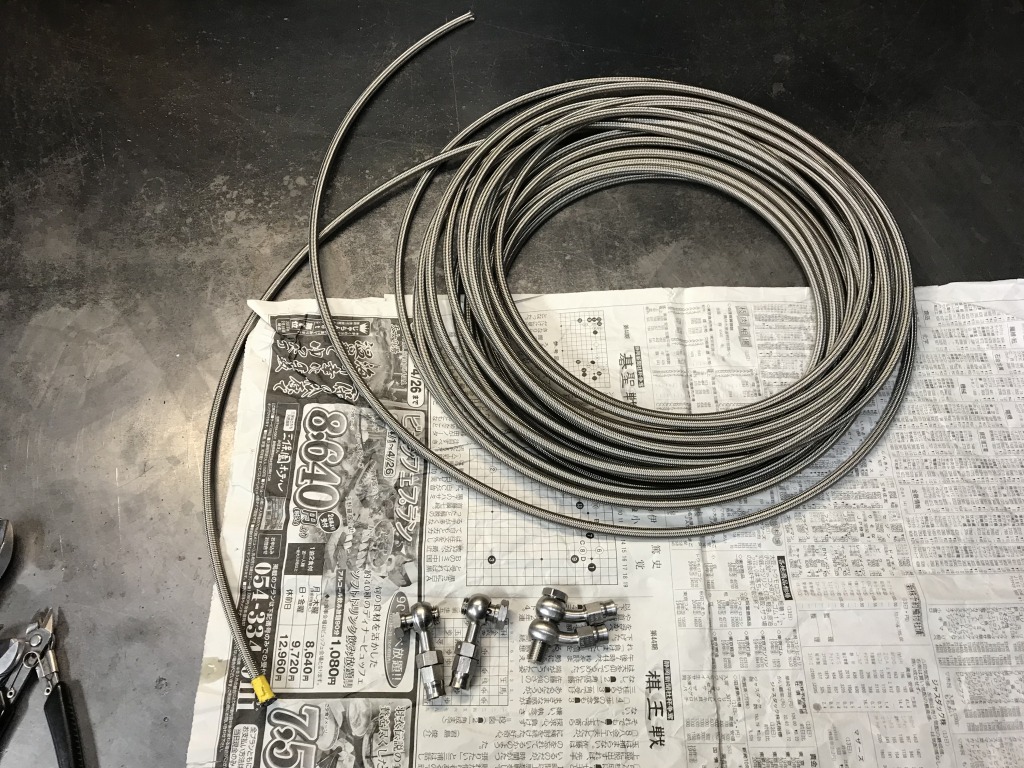

車体にフィットさせるには、現車合わせでワンオフ製作がお勧めです。

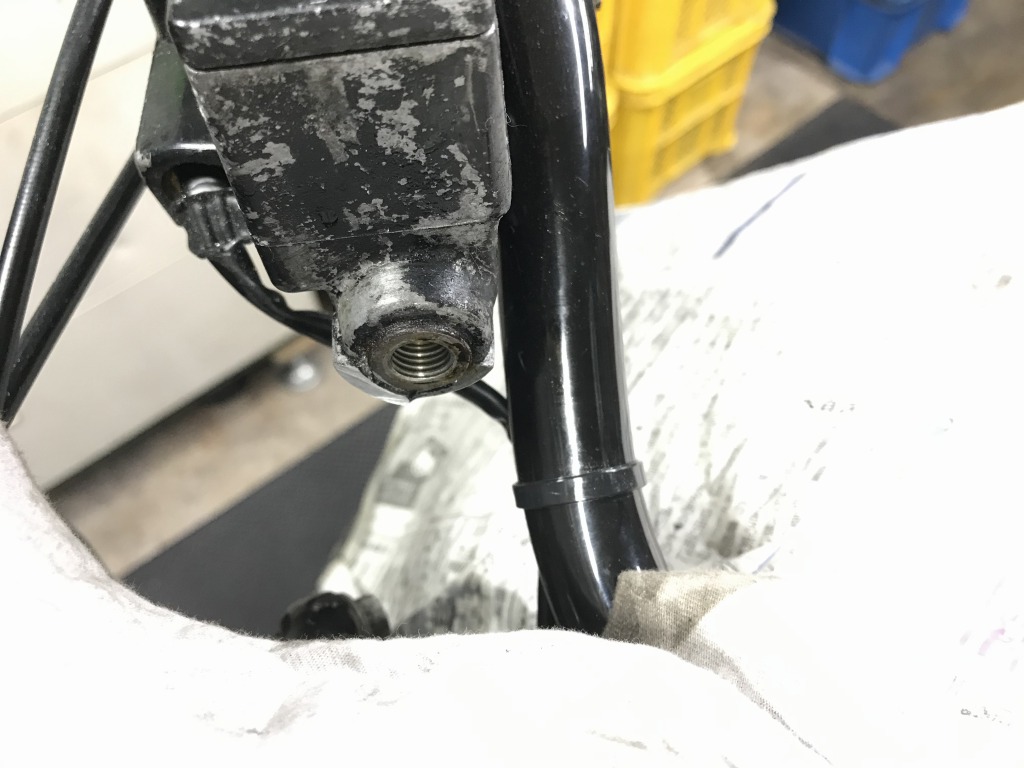

フロントマスターのバンジョーボルト部にある突起は削除し、バンジョーの向きを任意にできるようにします。

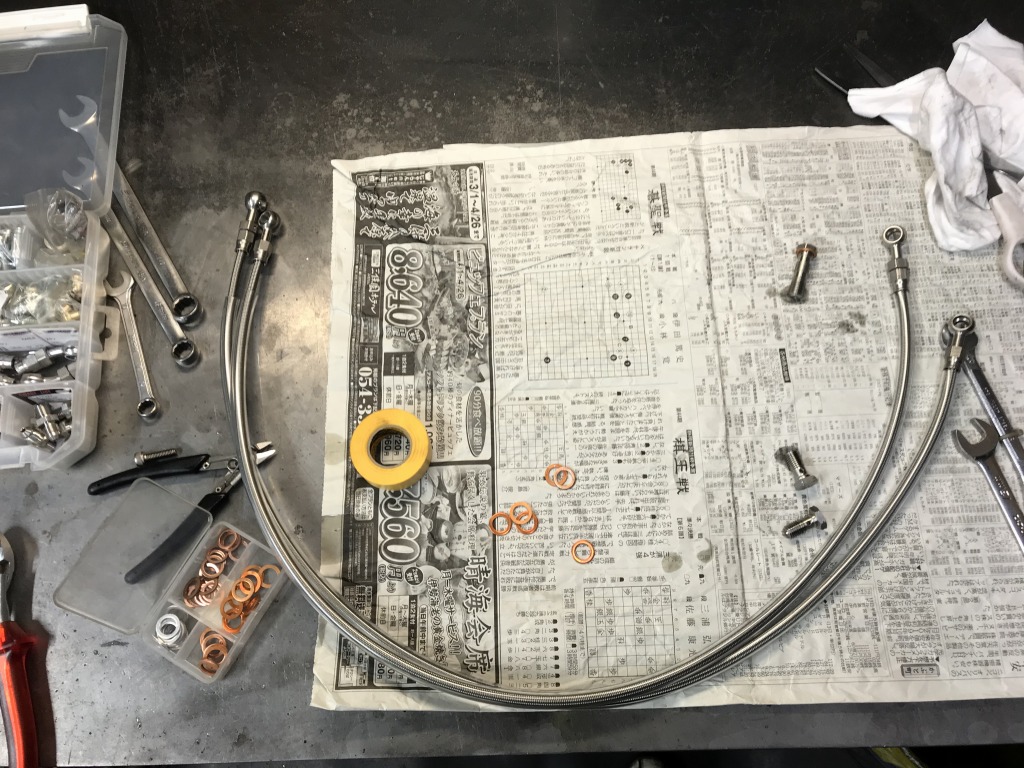

片側にバンジョーをセットしたホースを仮付けし、現車合わせで長さを決めてカットします。

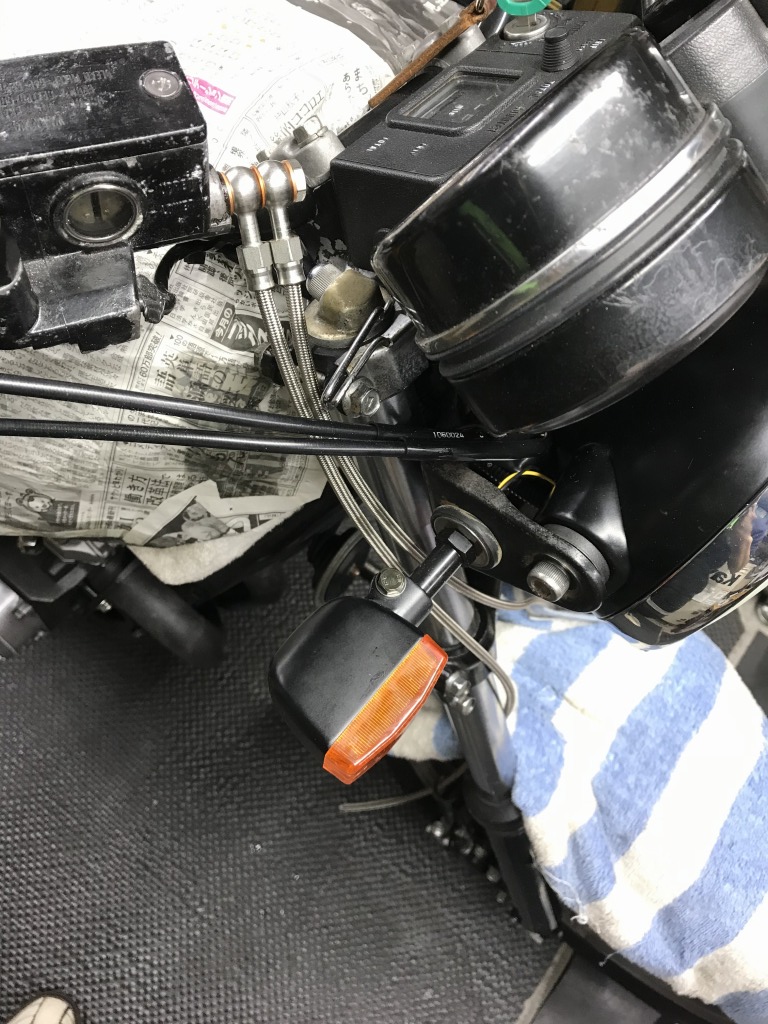

ホースを取外し、被覆用のビニールチューブを通してから組み上げます。両方バンジョーなので、片側は組付け後に回転できるアジャスタブルタイプを使います。

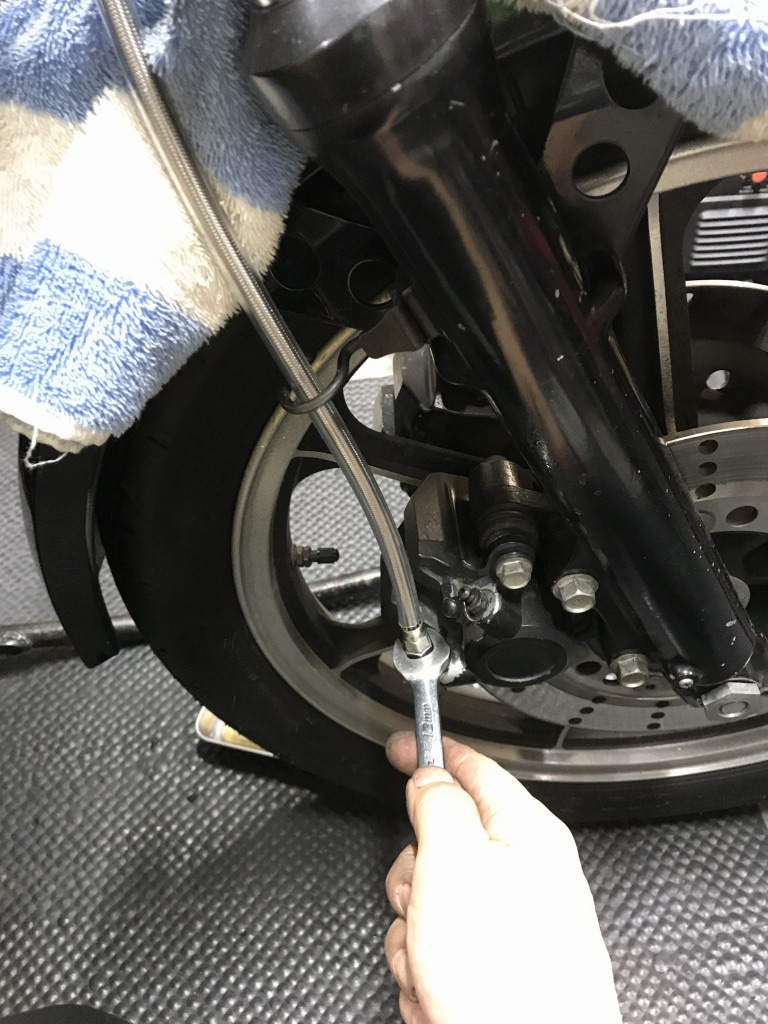

ホースを取り付けたら、アジャスト部分を回してホースのねじれを修正し、フォークのストロークで狙った方向にたわむように調整します。

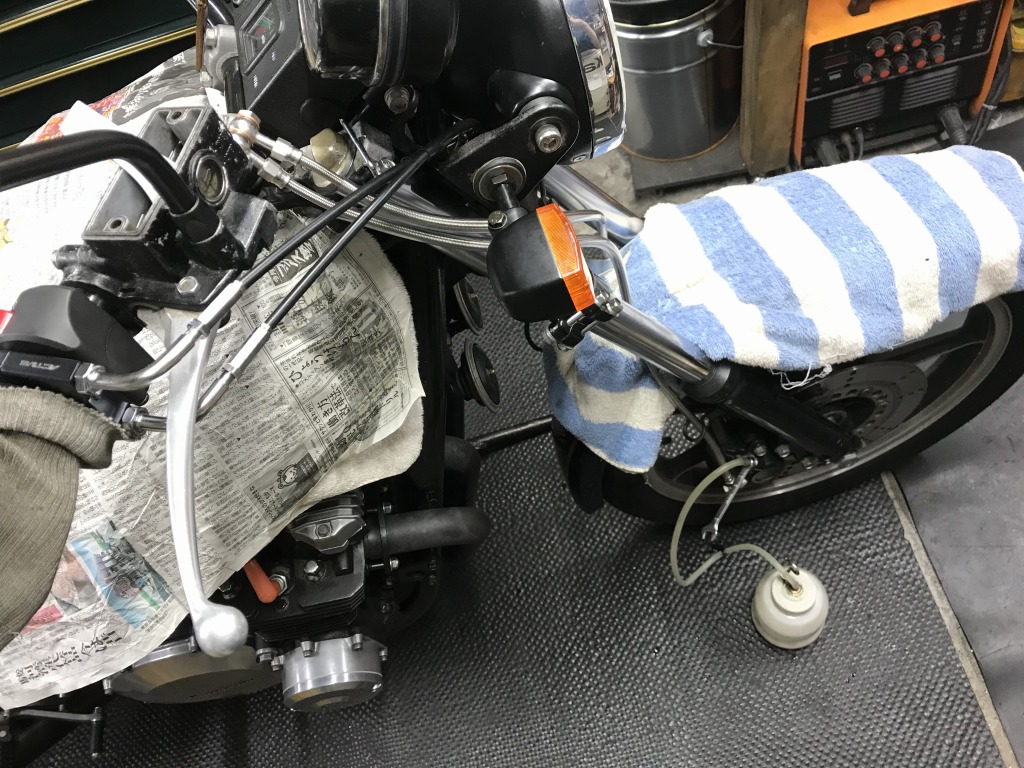

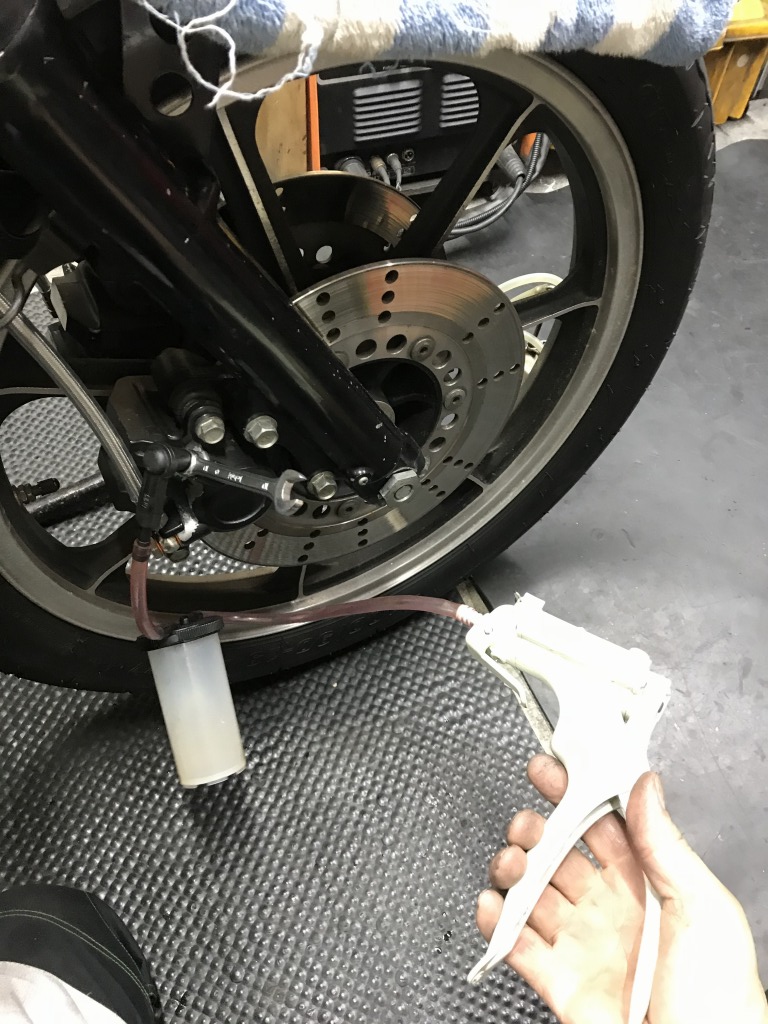

フルードを通し、ブリーザー側からバキュームポンプで吸引します。



フルードがキャリパーまで達したらエア抜きします。



ブレーキホースの完成です。

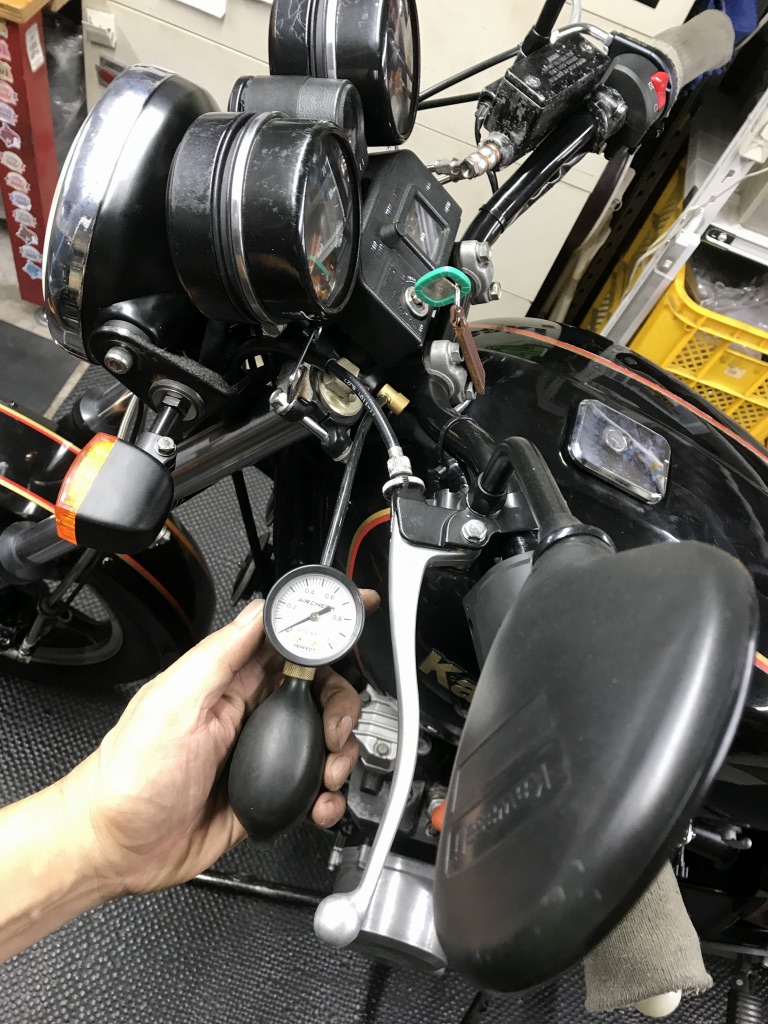

フォークのエア圧も下がっているので、規定値中央の0.5kg/cm2に調整します。

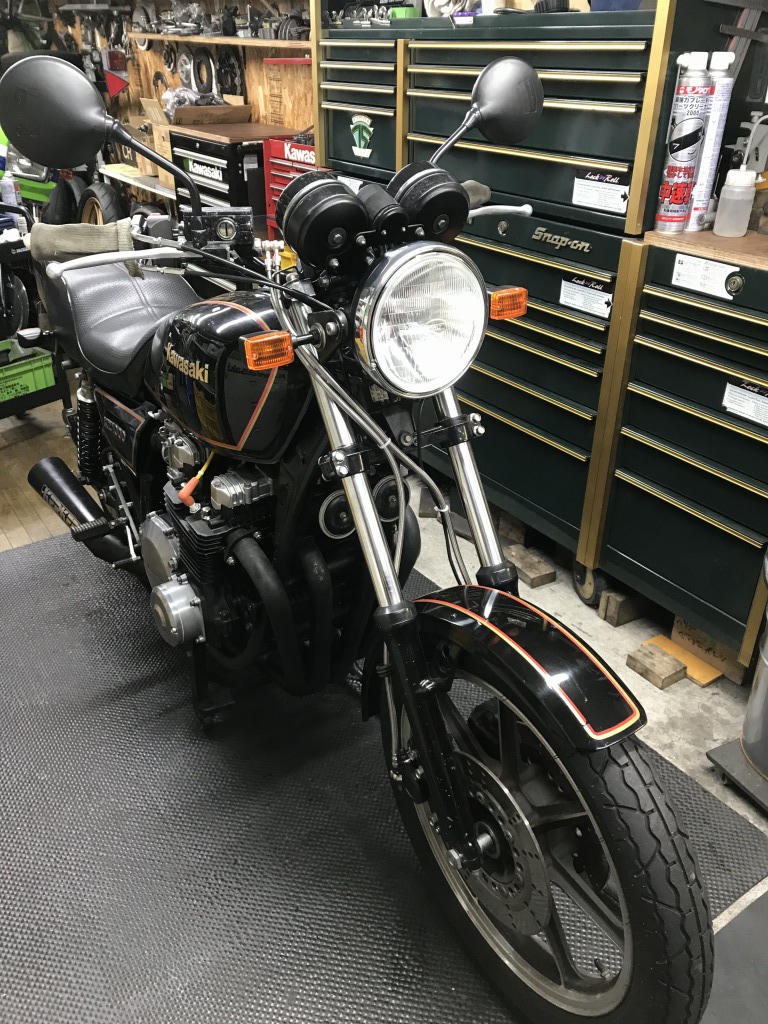

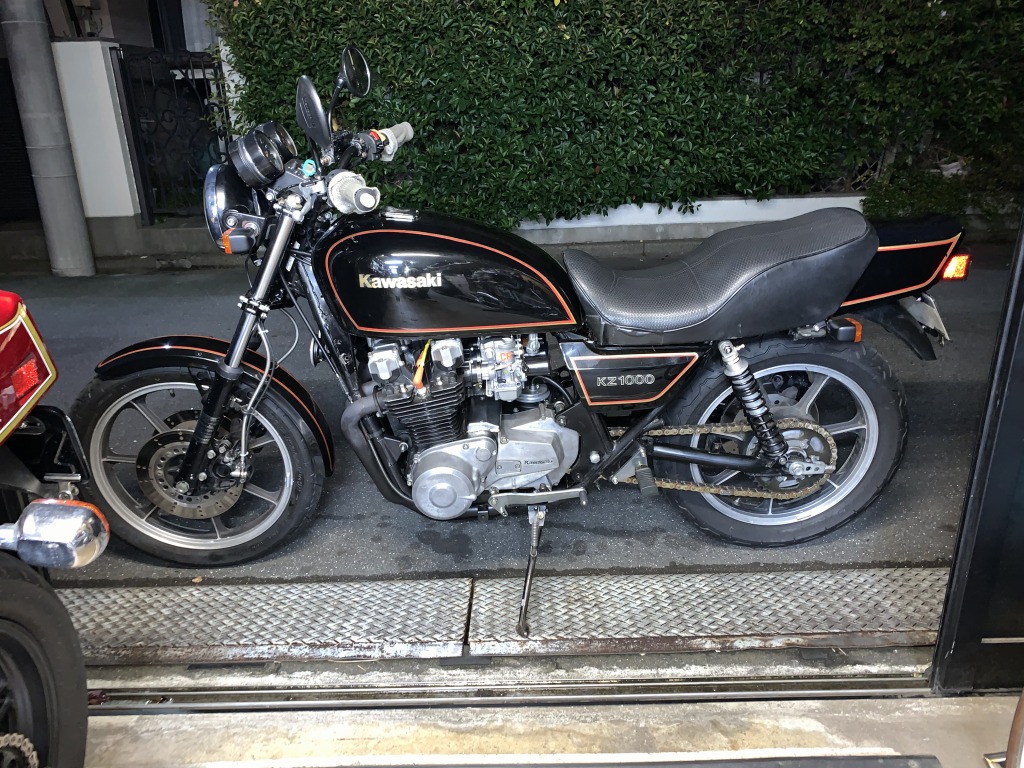

全て組み上がったので試運転に向かいます。



各部の動作をチェック、キャブもエアスクリューを調整。明日行うキャブセッティングのプリチェックを行います。

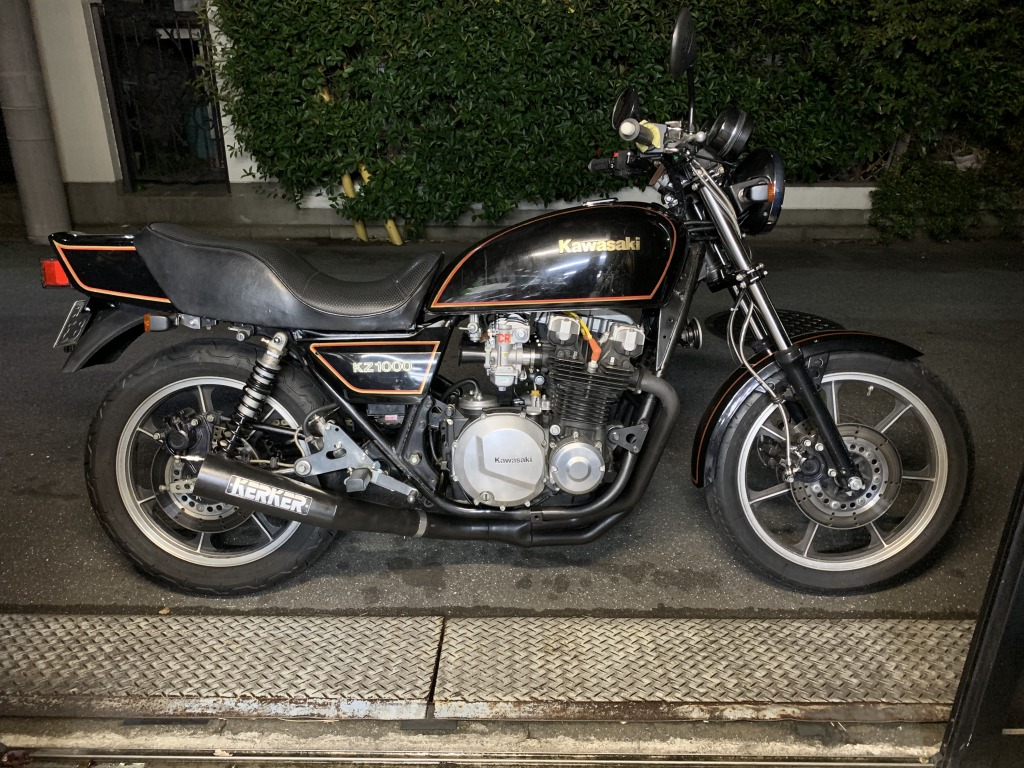

試運転を終えガレージに戻ります。

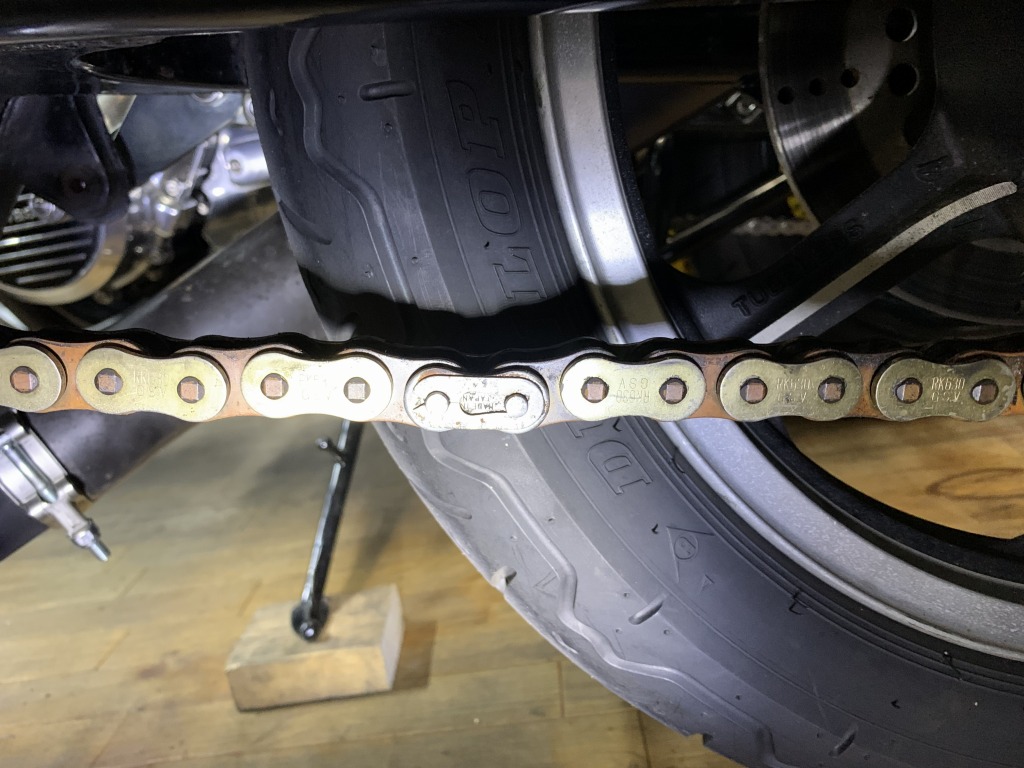

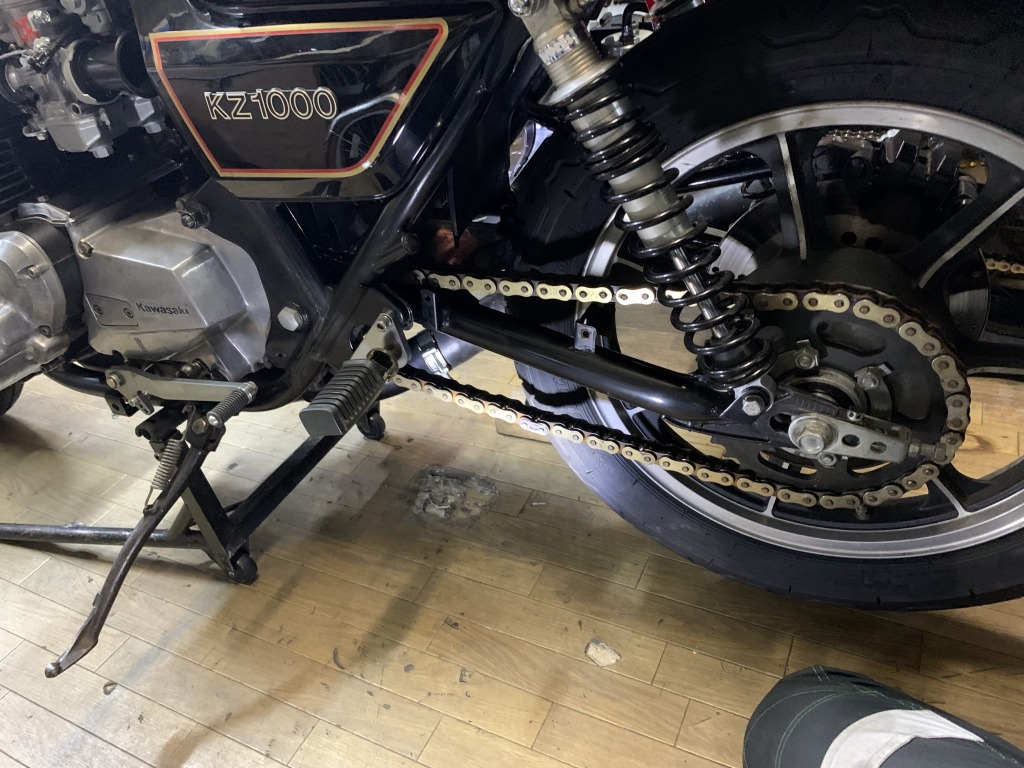

試運転の際、チェーンから伝わる定期的な振動があったのでチェックします。



古いチェーンのようで、所々渋くなってリンクが固くなっています。クリップジョイントも信頼性が低いので、チェーンは更新することに。
