マフラーの直付けステーを製作します。現車合わせで形状を決めてここまで製作します。

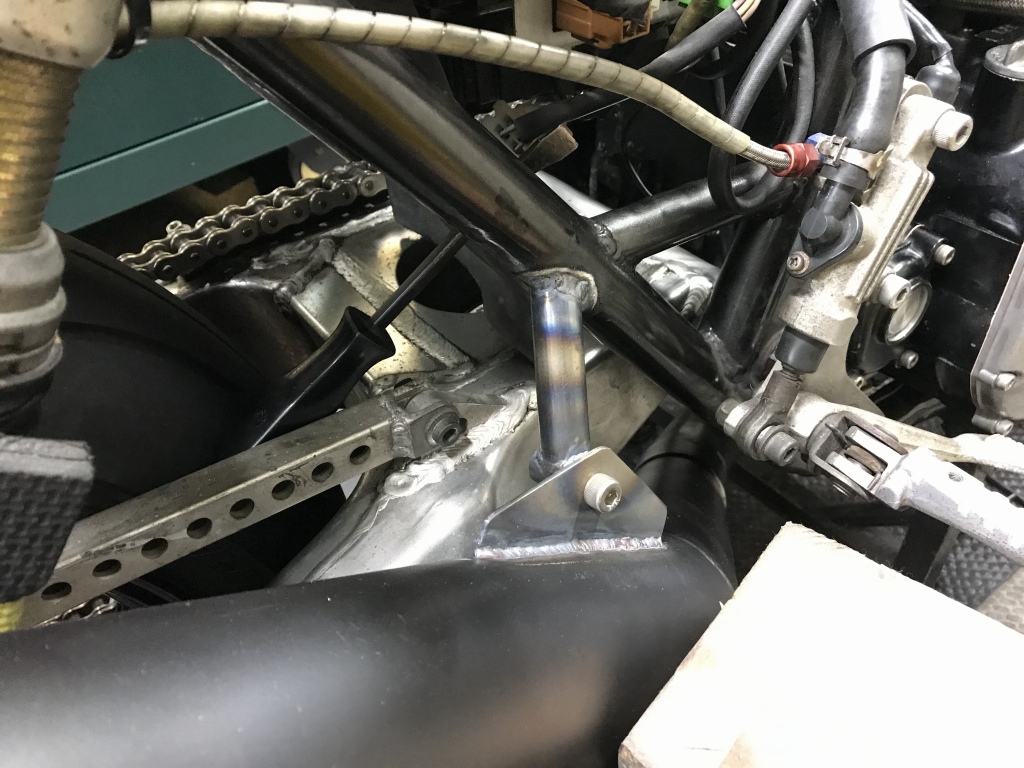

車体に乗せ、そのまま溶接で点付けします。
その後、表側を可能な範囲溶接します。

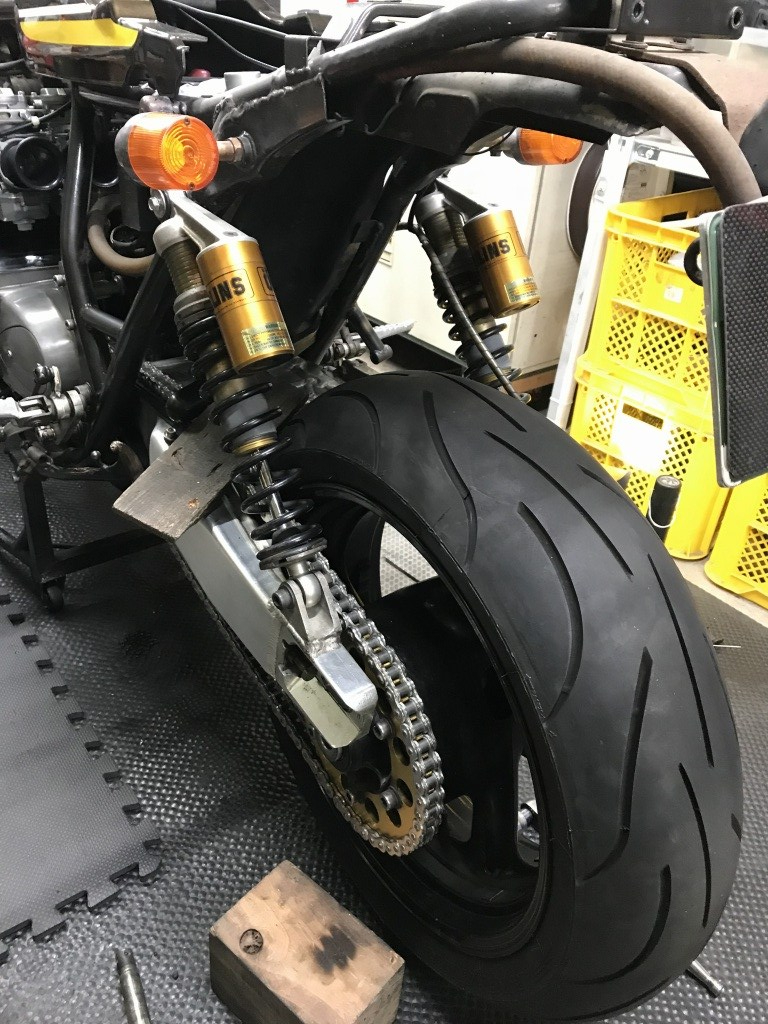

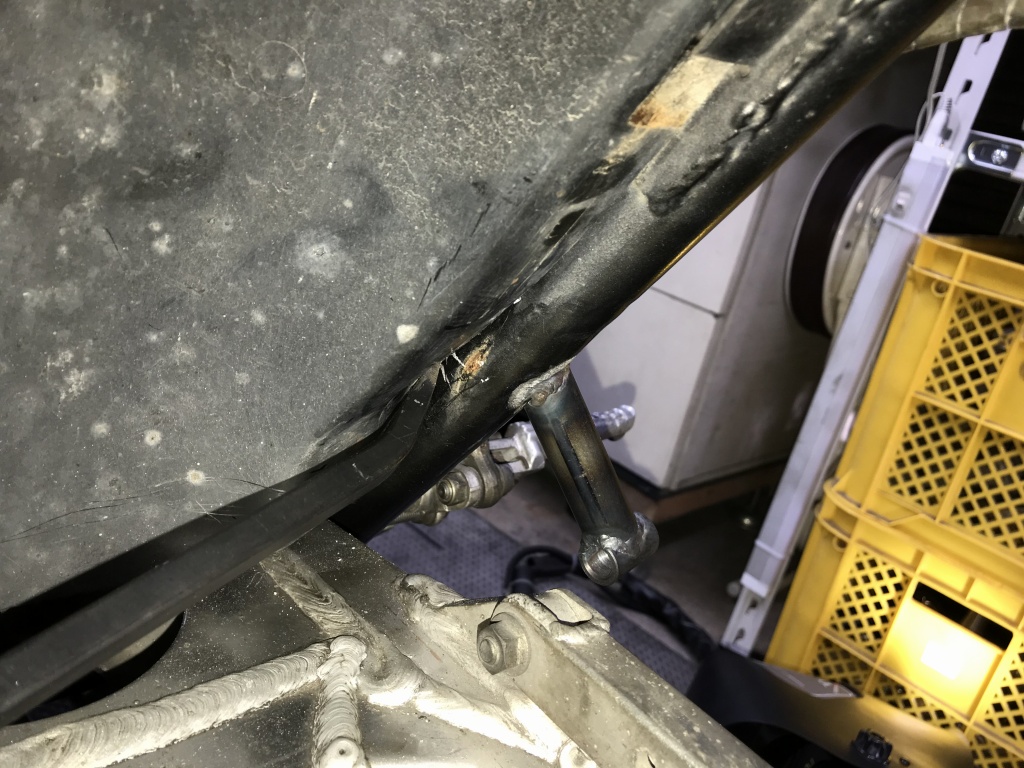

リヤアクスルを抜いてホイールを下げ、裏側からも溶接します。

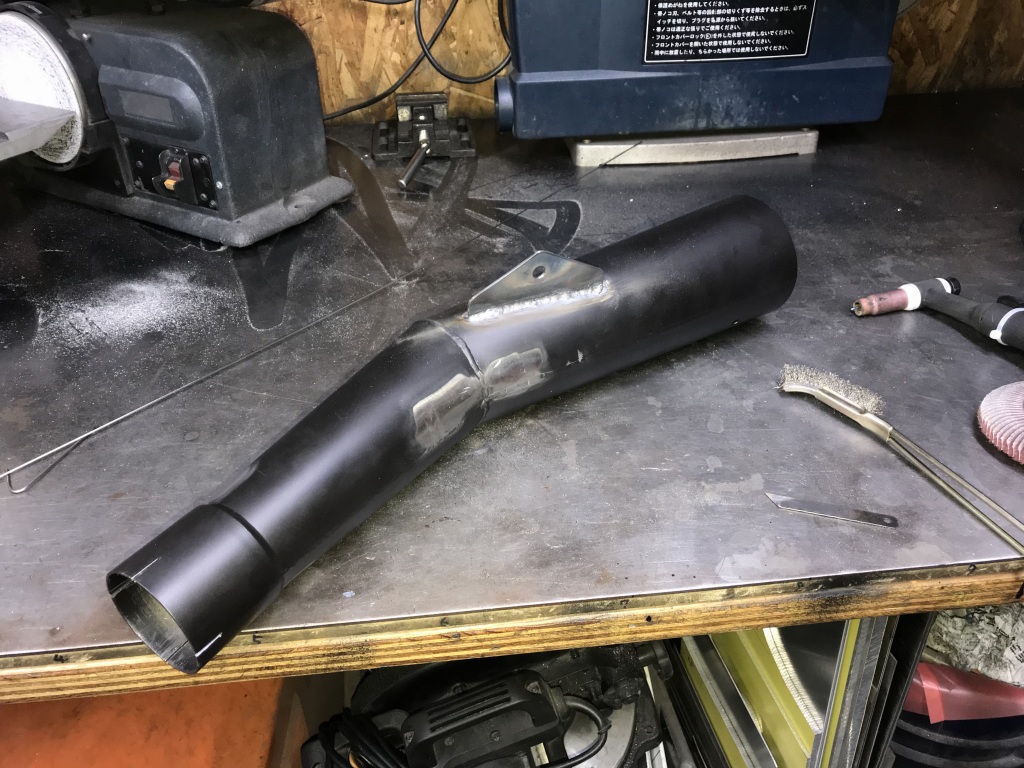

サイレンサーも外して裏側を溶接します。

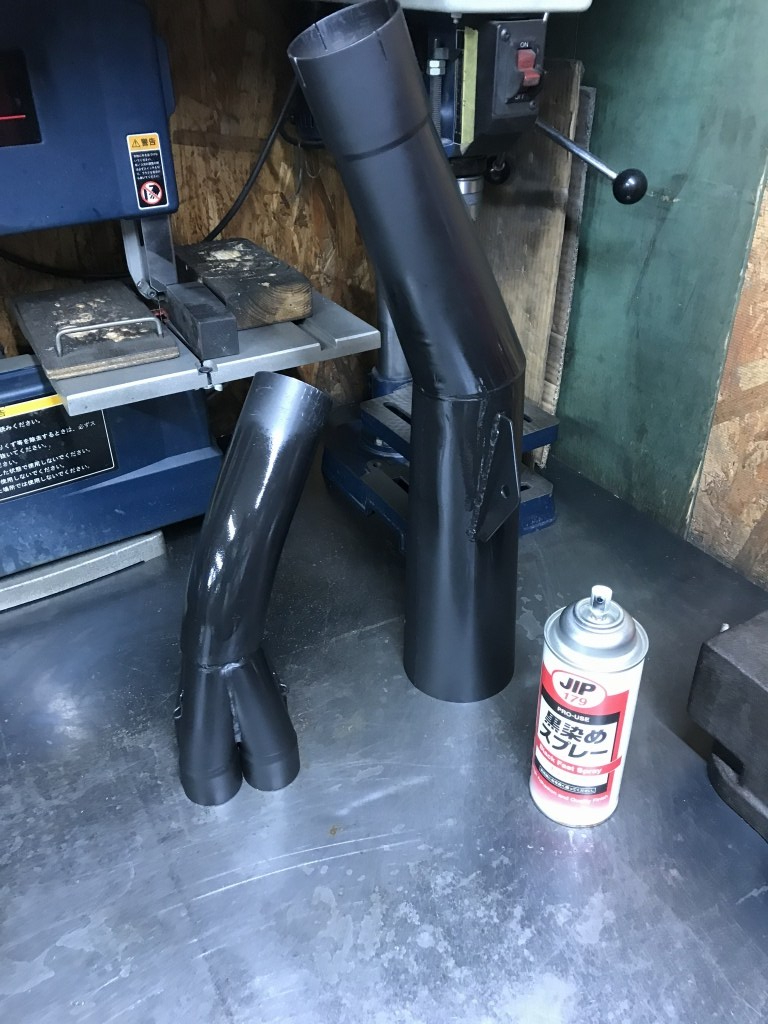

加工が済んだら黒染めスプレーで塗装します。

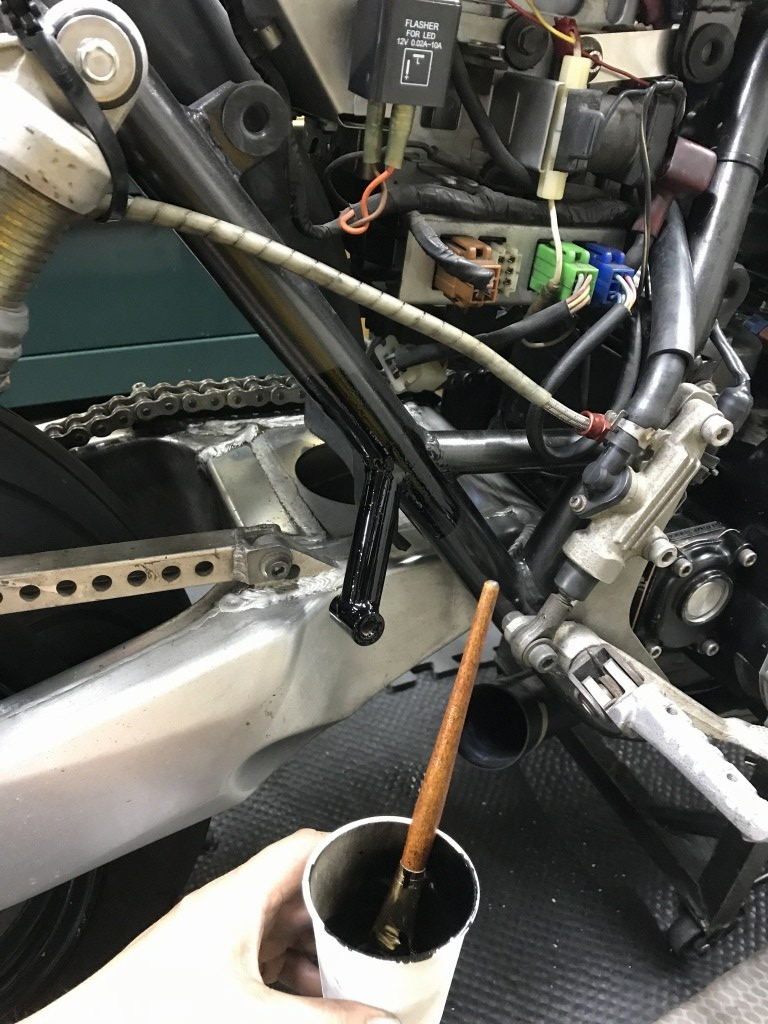

フラーム側は刷毛塗りします。

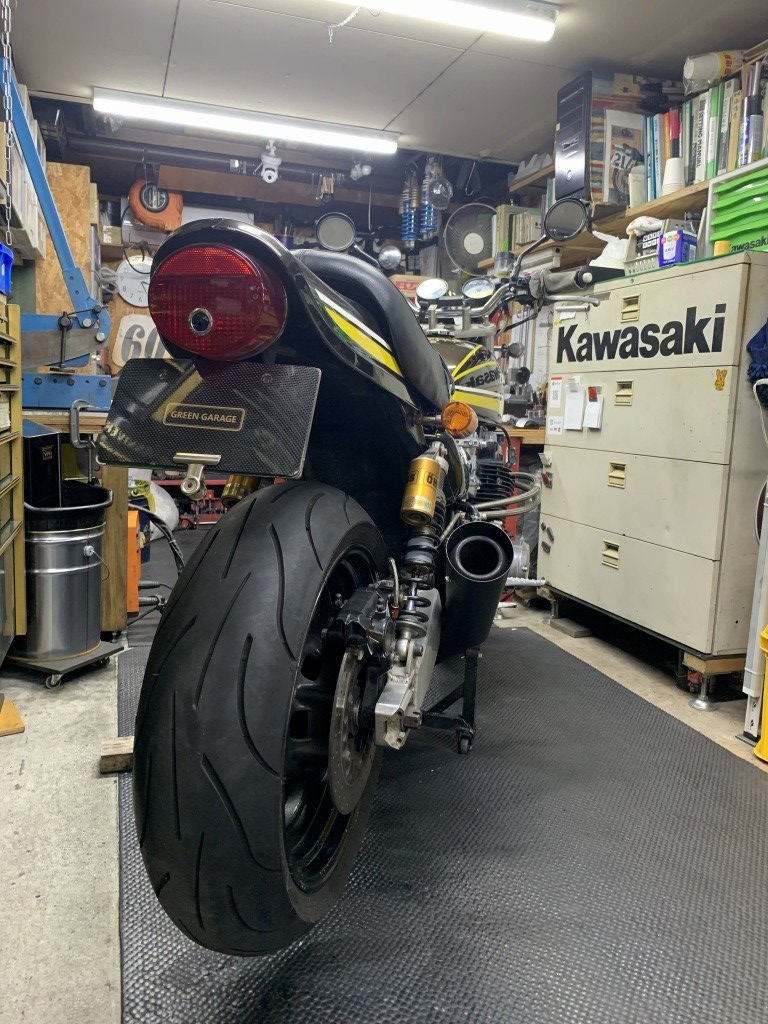

塗装が乾いたらマフラーを取り付けます。

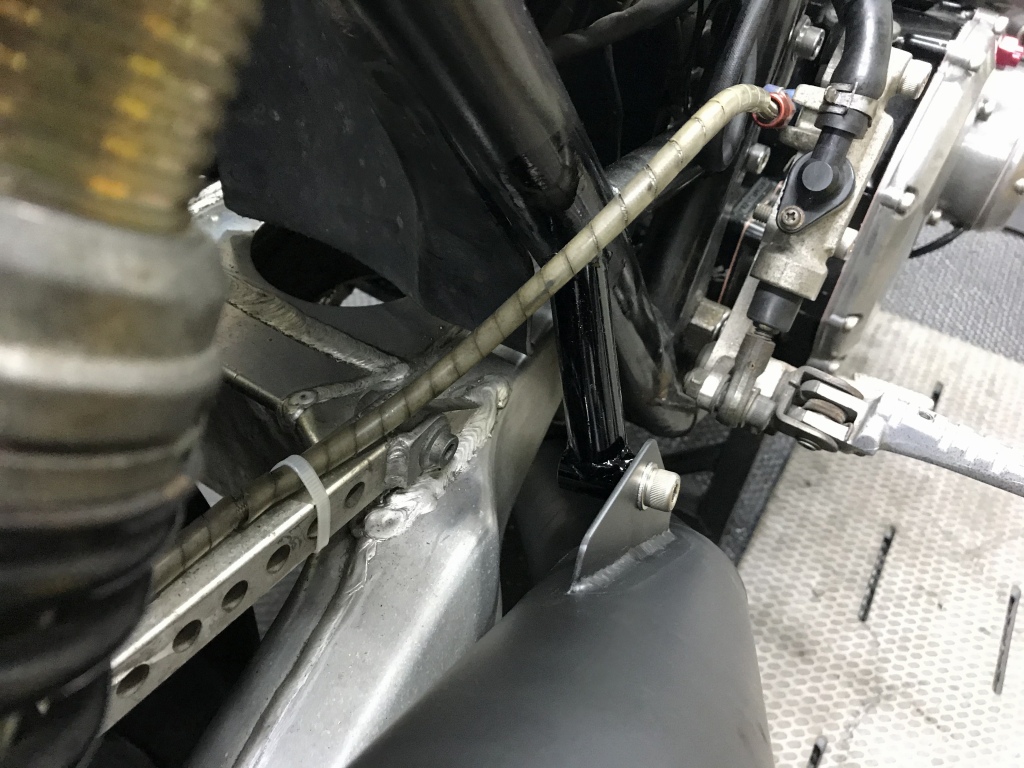

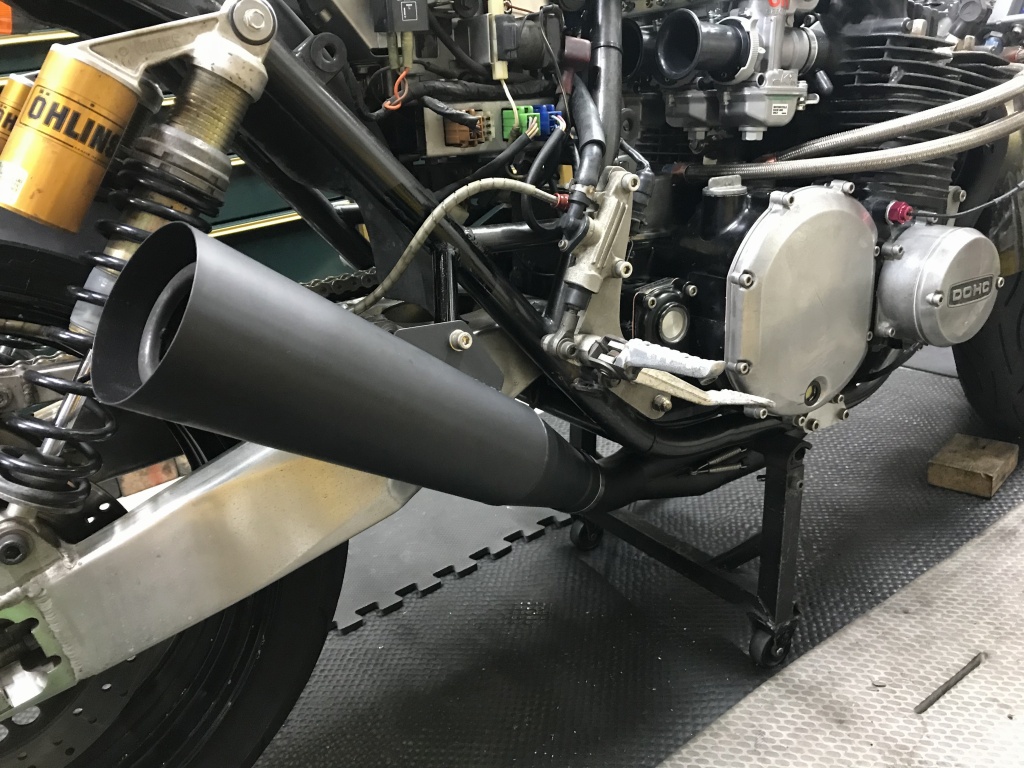

直付けのステーはこんな感じです。

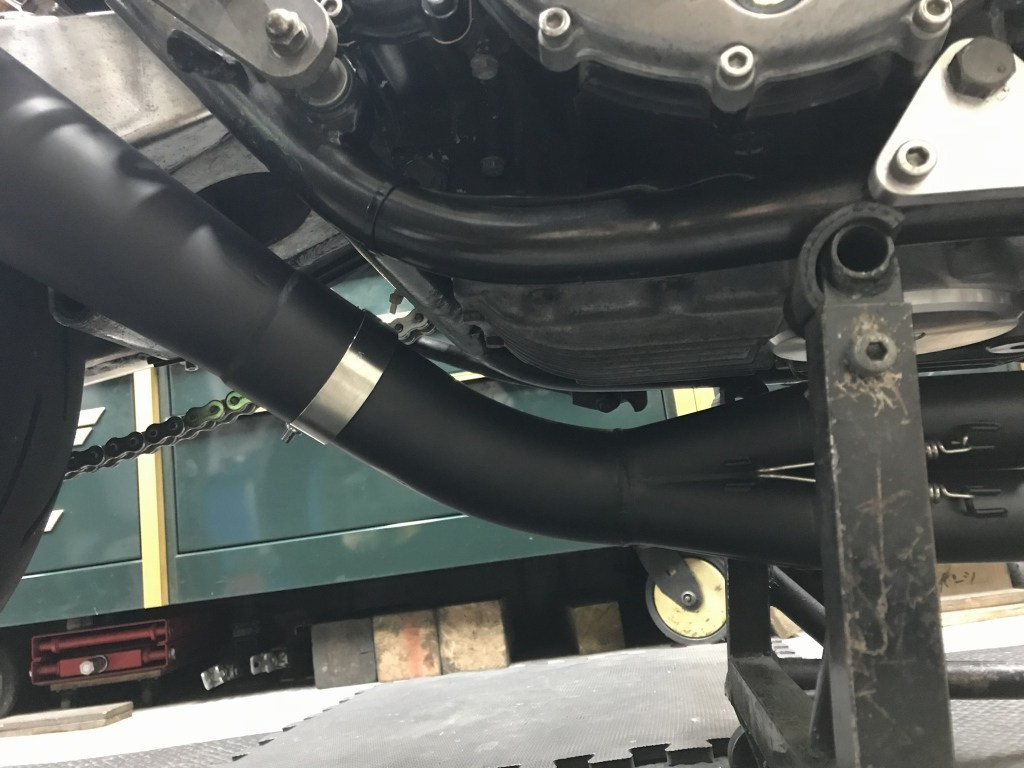

エンジン下はこんな感じ。サイレンサーはバンド止めに変更しています。

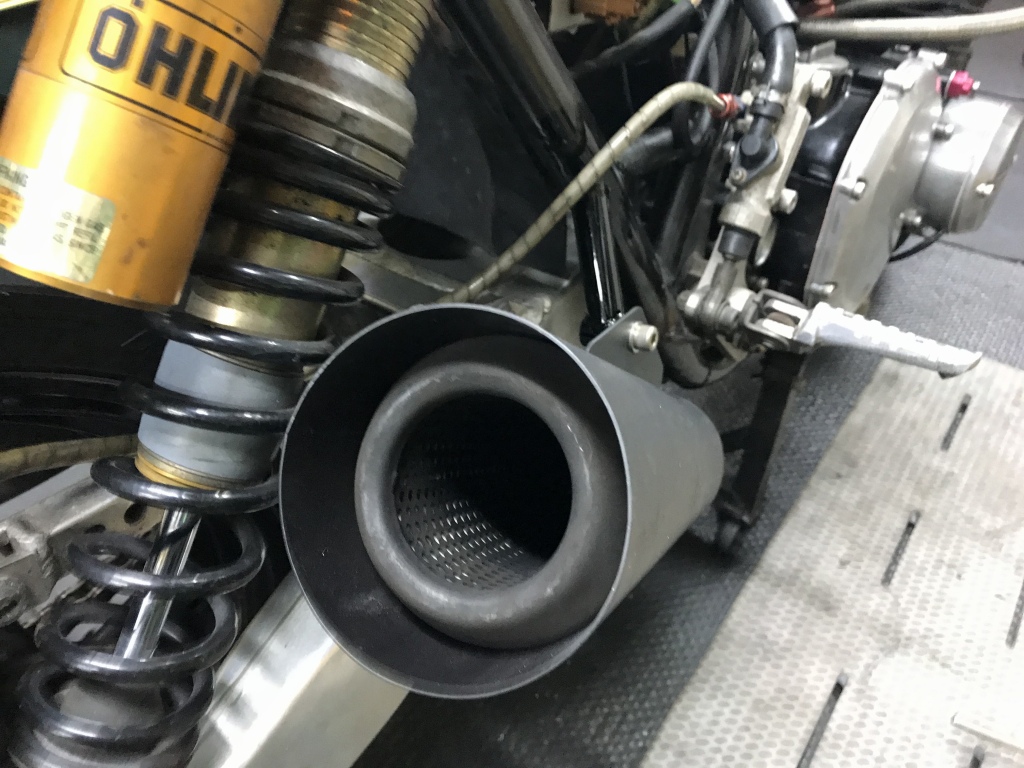

バッフルは元のマフラーからラージサイズを移植。

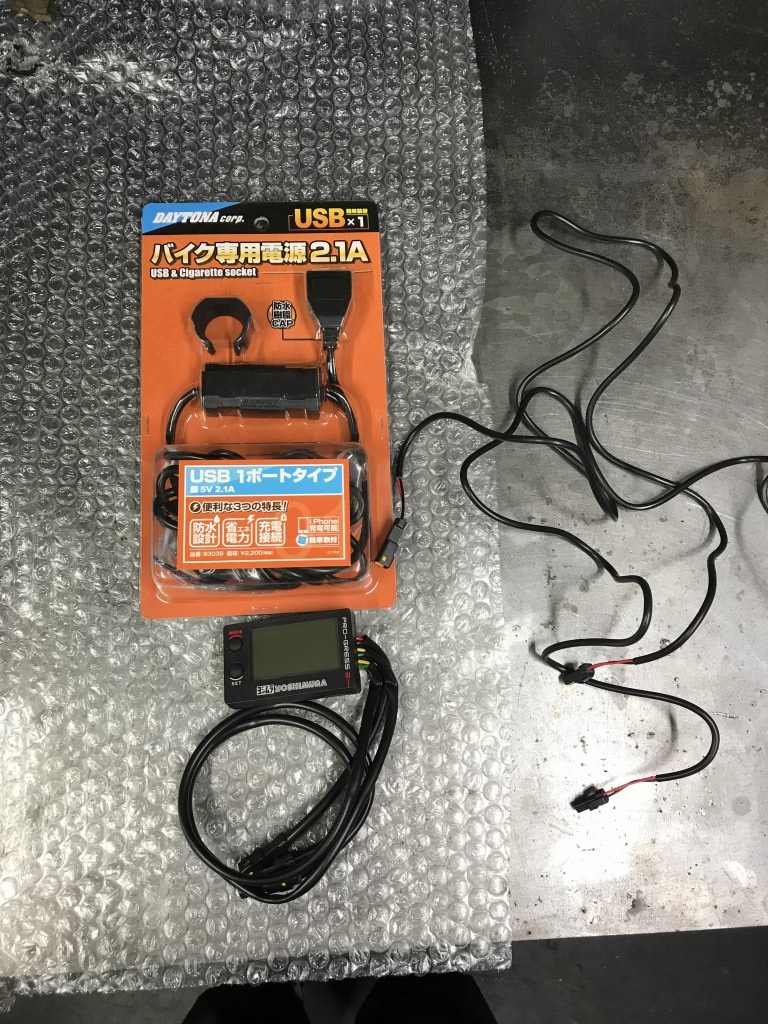

最後に電装品を仕上げます。ヨシムラのテンプメーターは現行品に更新し、USBコンセントを追加します。
油温センサーからの配線は、ガラス編組チューブで保護し、エンジンからの熱害を防ぎます。
テンプメーターとUSBコンセントはハンドル周りにマウント。

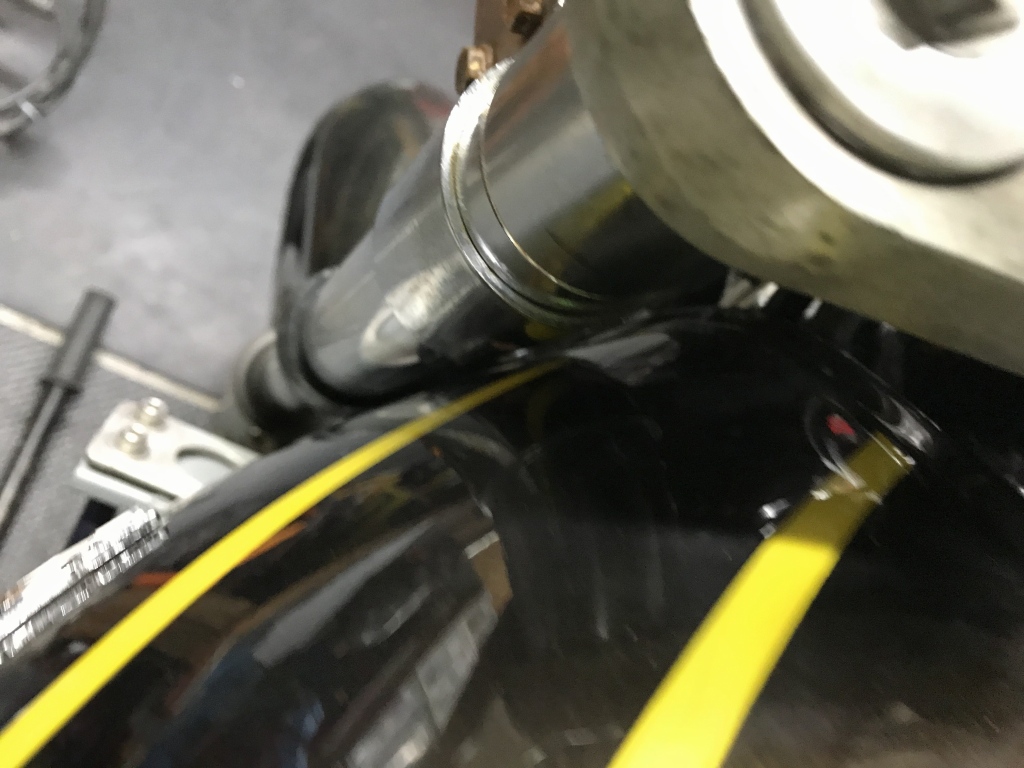

タンクを乗せてハンドルを切ると、左はフォークがタンクに当たります。右は大丈夫。
2ミリほどストッパーを盛れば大丈夫そうです。

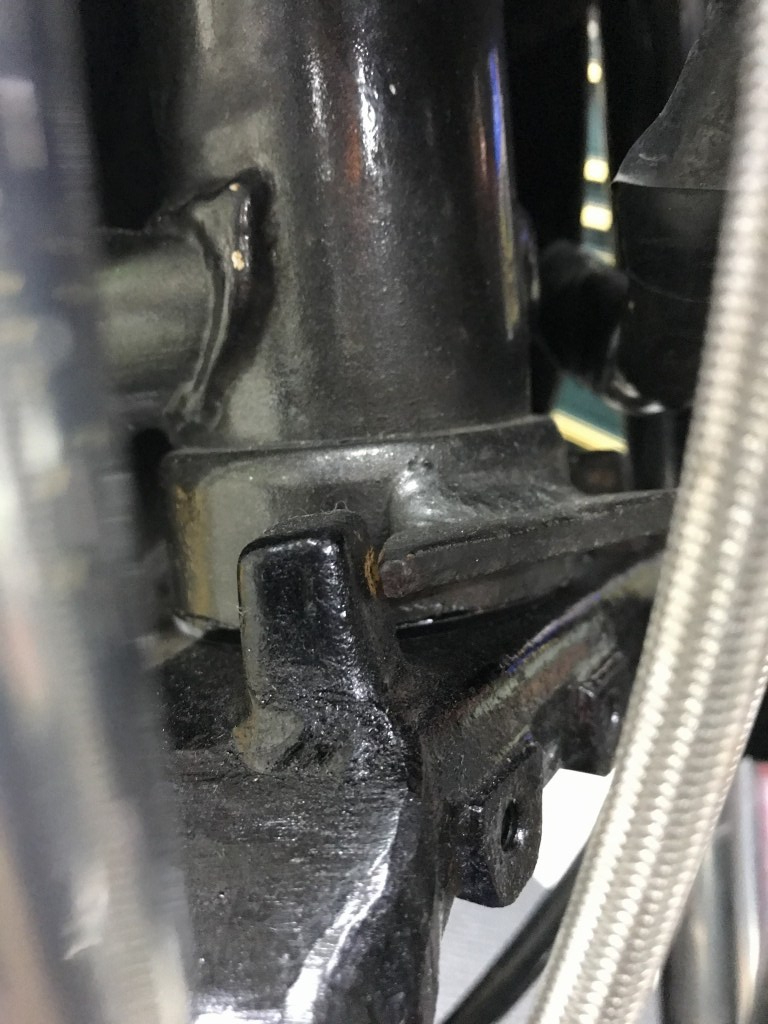

溶接で盛って、干渉は回避しました。

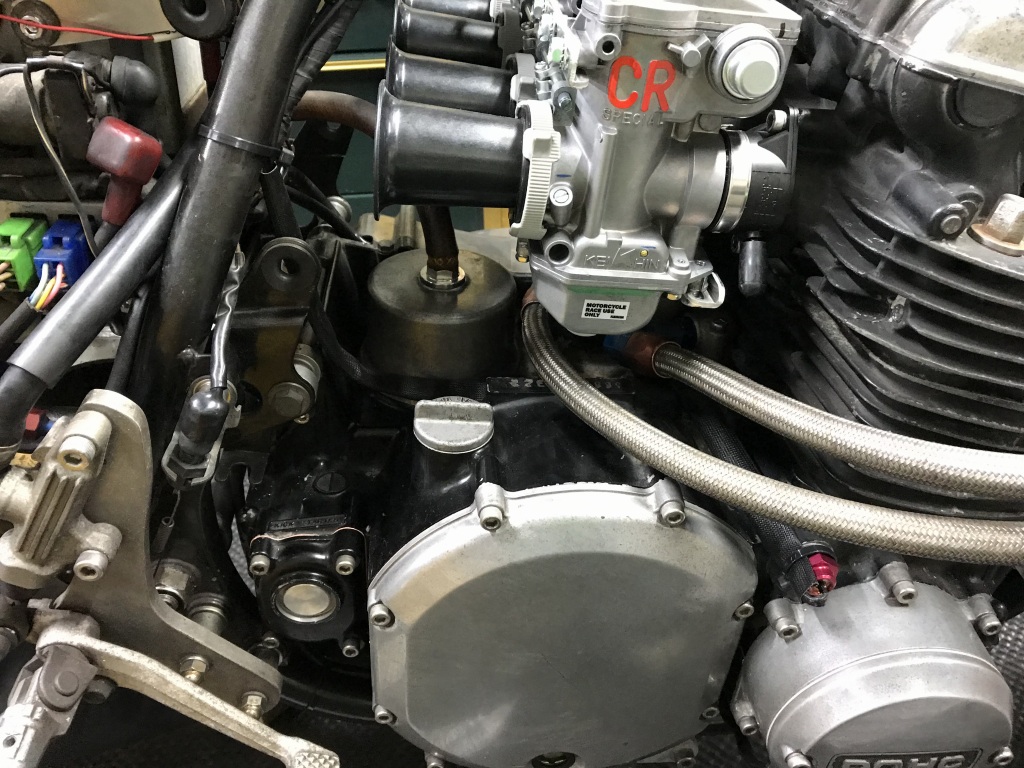

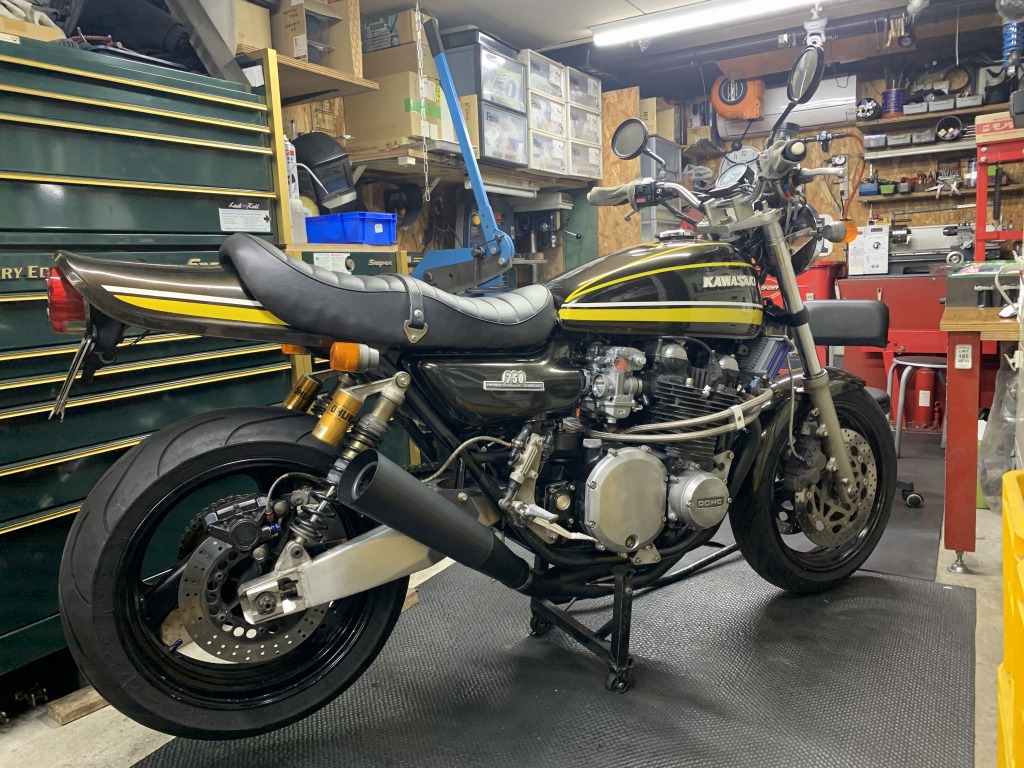

これで今回の組み立ては全て終了です。あとは既存のFCRの不調を治し、キャブセッティングして完成です。その前に、不具合原因がFCRではないかとみているので、CRキャブを付けてエンジンの慣らしと原因の切り分けを行います。
