破損したミッションは、ストックしていた中古ミッションに交換します。ベアリング類は新品に交換します。
ミッションは、どちらも同じGPZ1100の物なので、クラッチ関係は移植して継続使用します。ギヤは他のギヤも疲労していると思われるので、全部交換します。

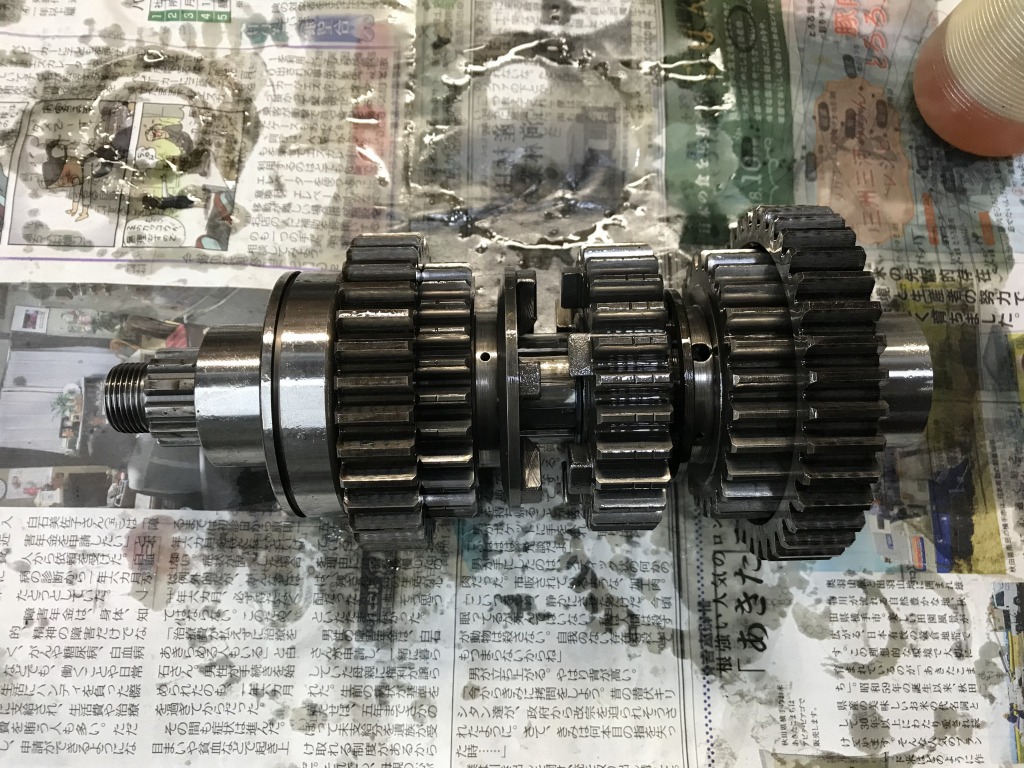

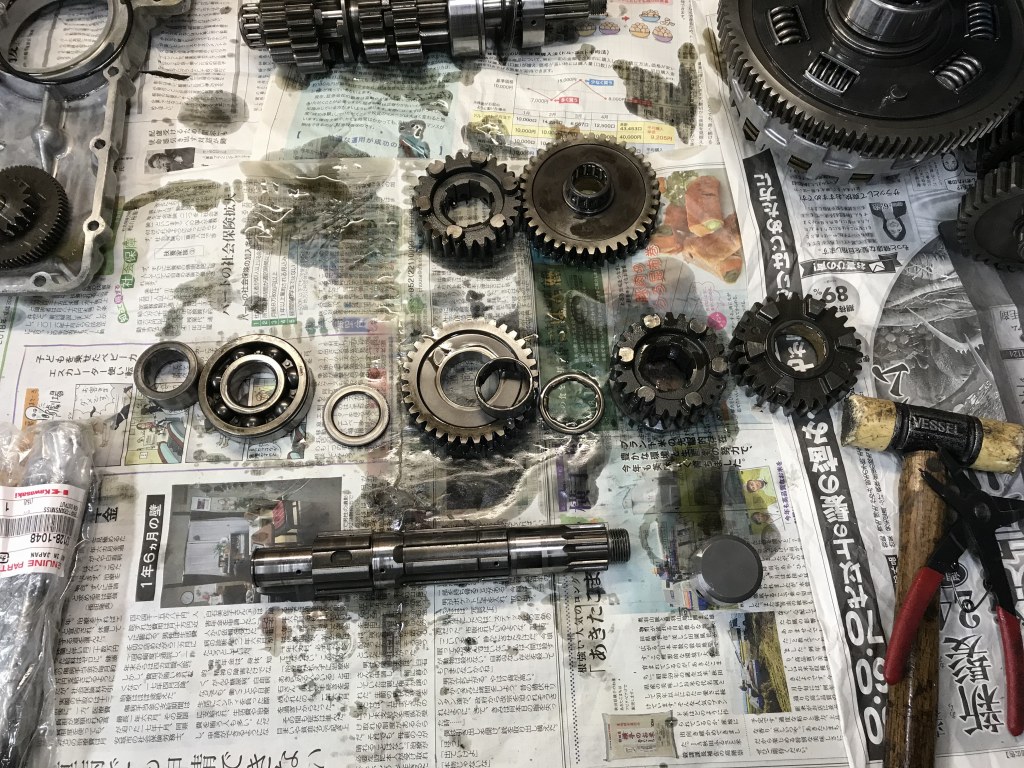

先ずはアウトプット側から分解点検します。

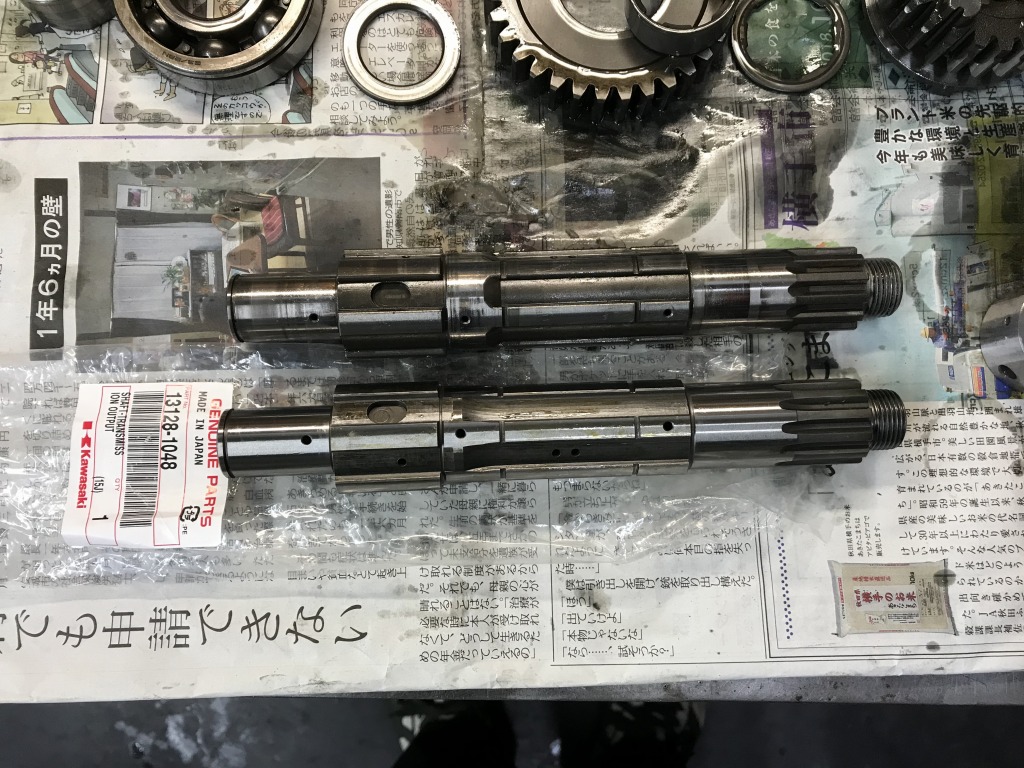

シャフトは少し摩耗しており、スプラインも消耗があるので、アウトプットシャフトも下側の新品に交換することにします。
シャフトとベアリングを新品にして組み立てます。
続いてインプット側を分解点検します。
クラッチは少し消耗があるので、こちらも交換することに。

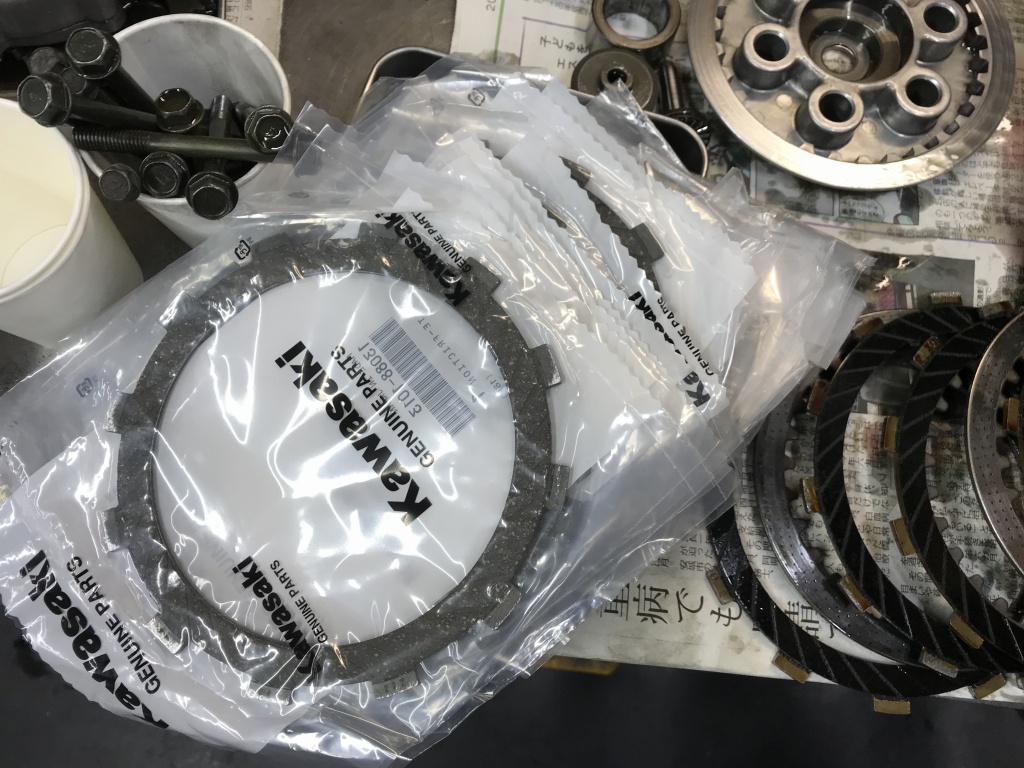

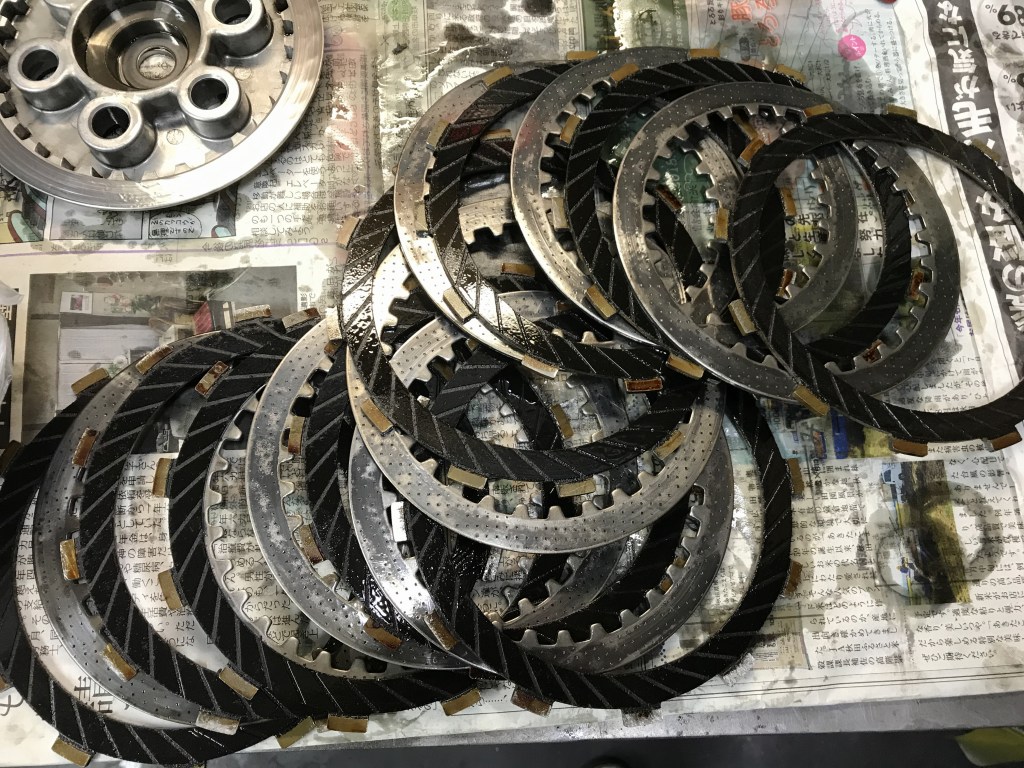

フリクションとクラッチプレート全数を新品交換します。

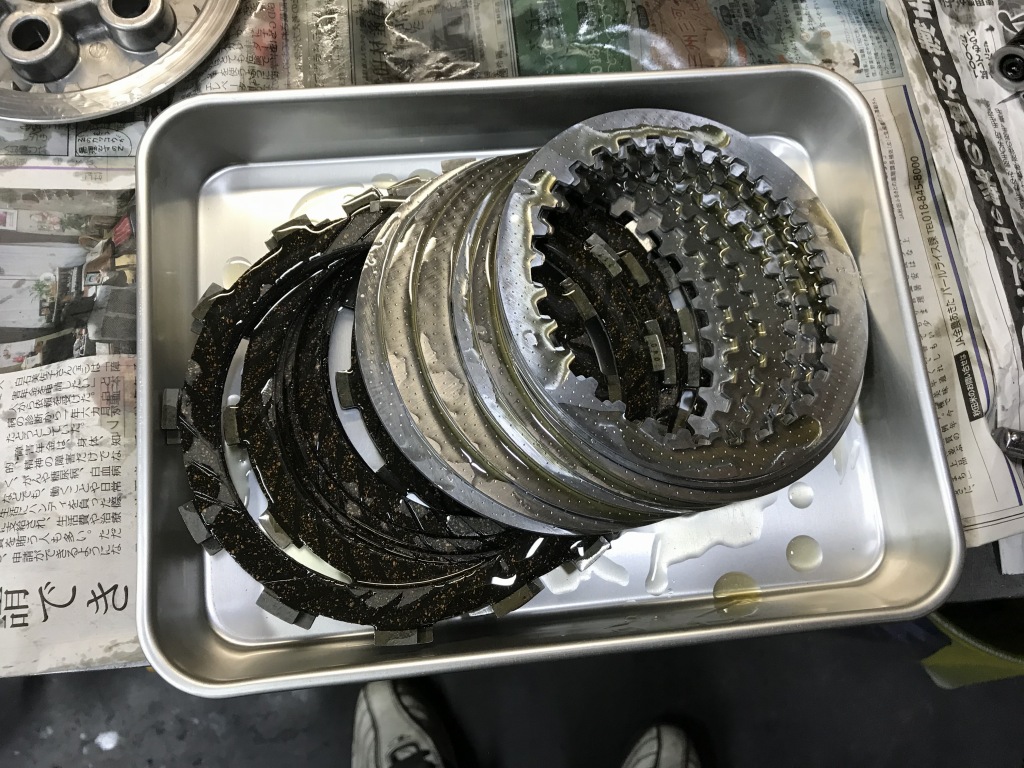

新しいプレートはオイルを塗ってから組み込みます。

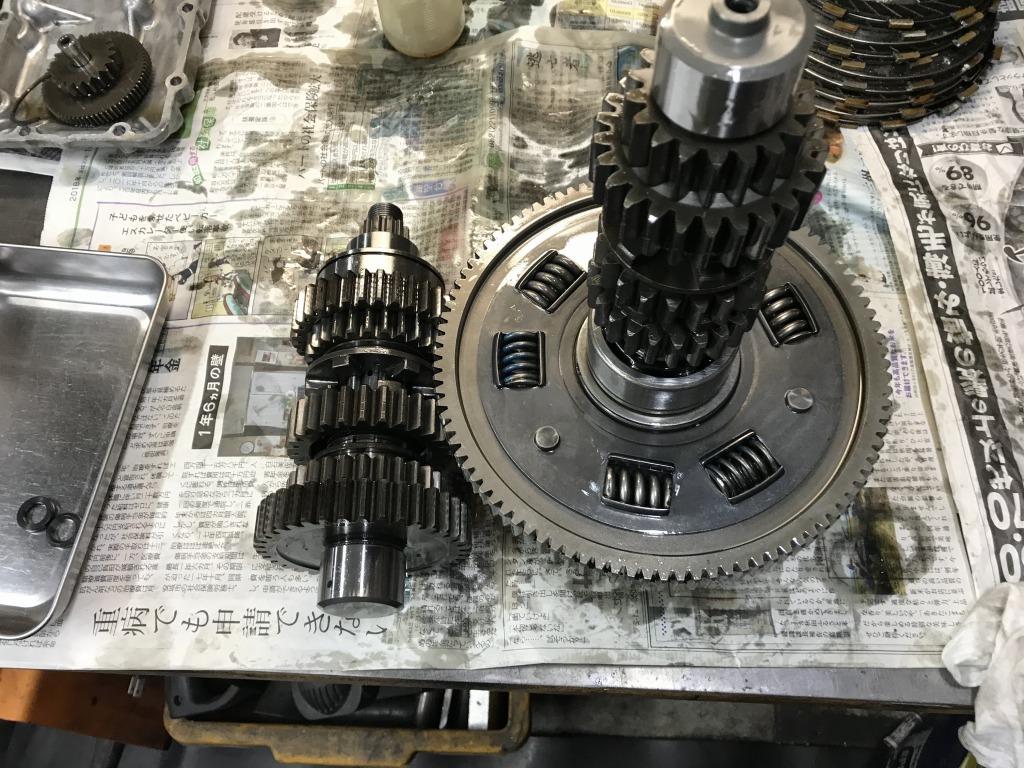

ミッションのアッセンブリーが終了しました。

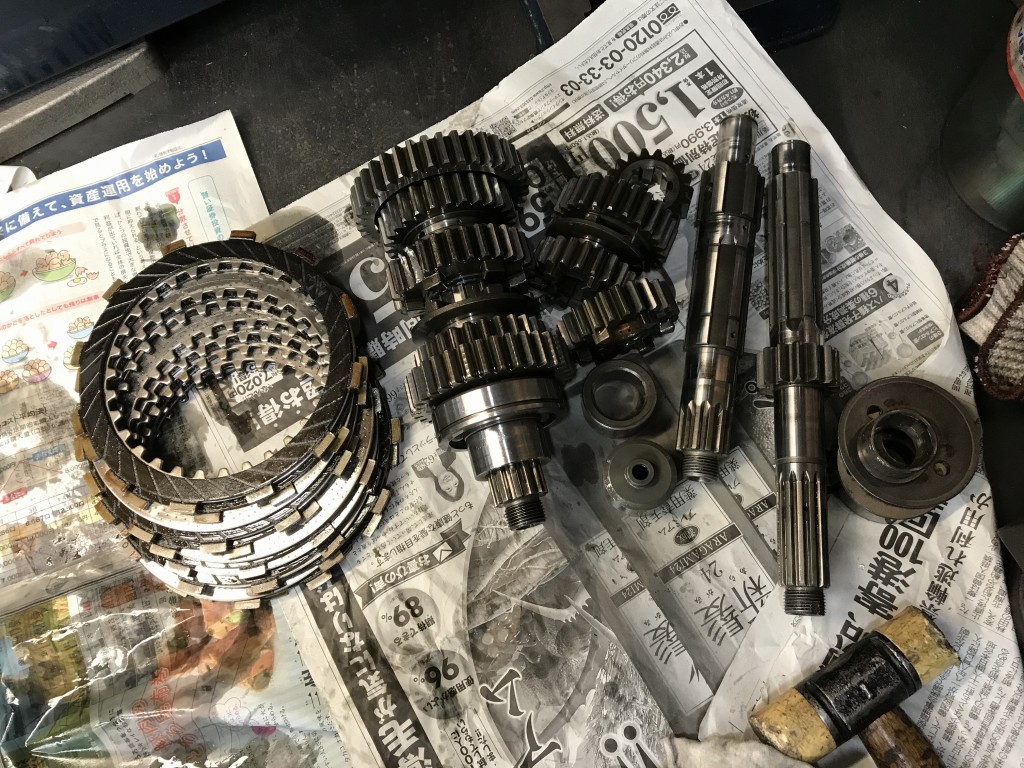

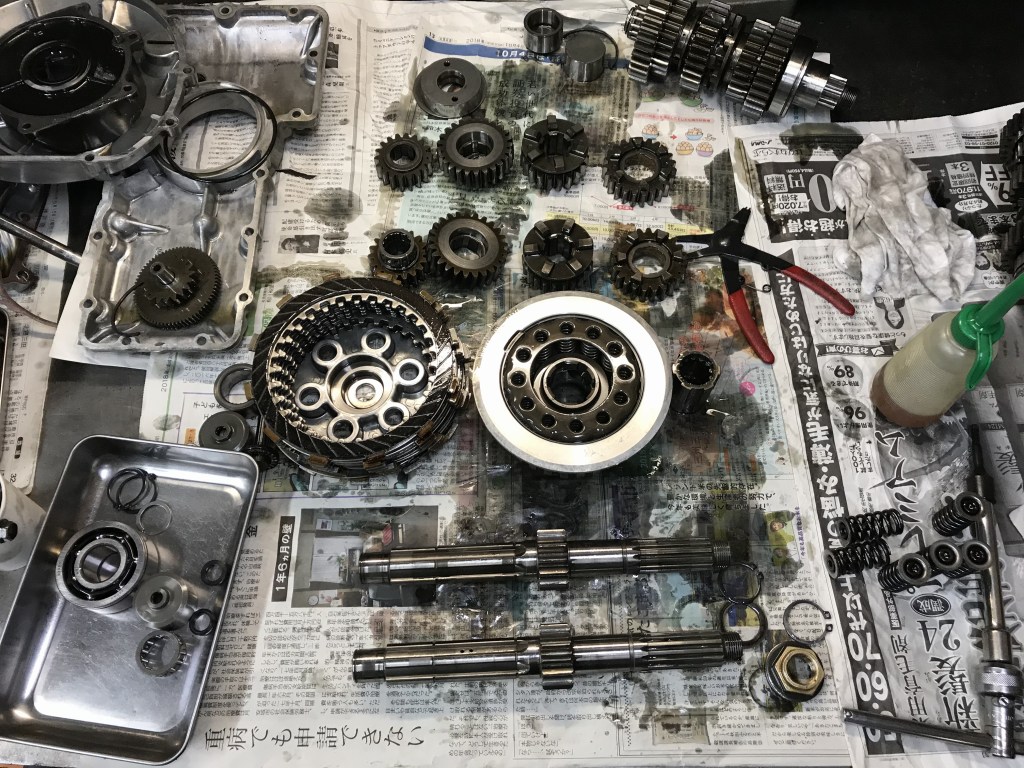

今回交換する部品はこんな感じになりました。

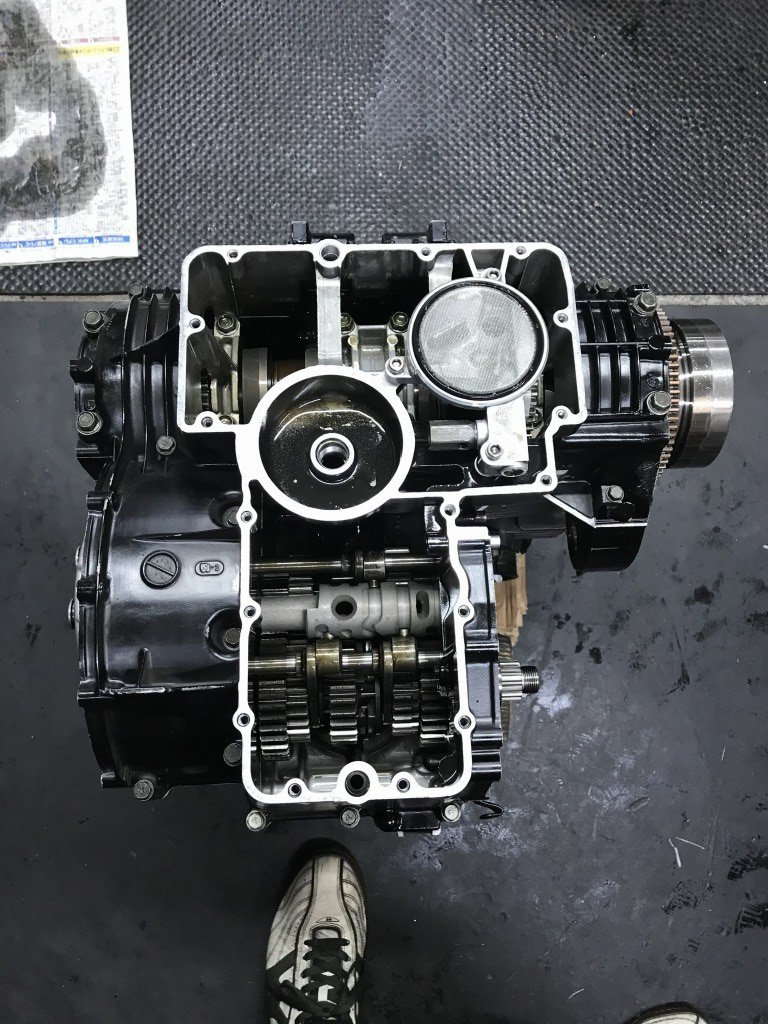

新しく準備したミッションを組み込みます。
前々回の筑波走行で1回だけギヤ抜けがあったので、シフトドラムも念入りに点検します。
やはり少し摩耗が進んでいたので、新品交換することに。

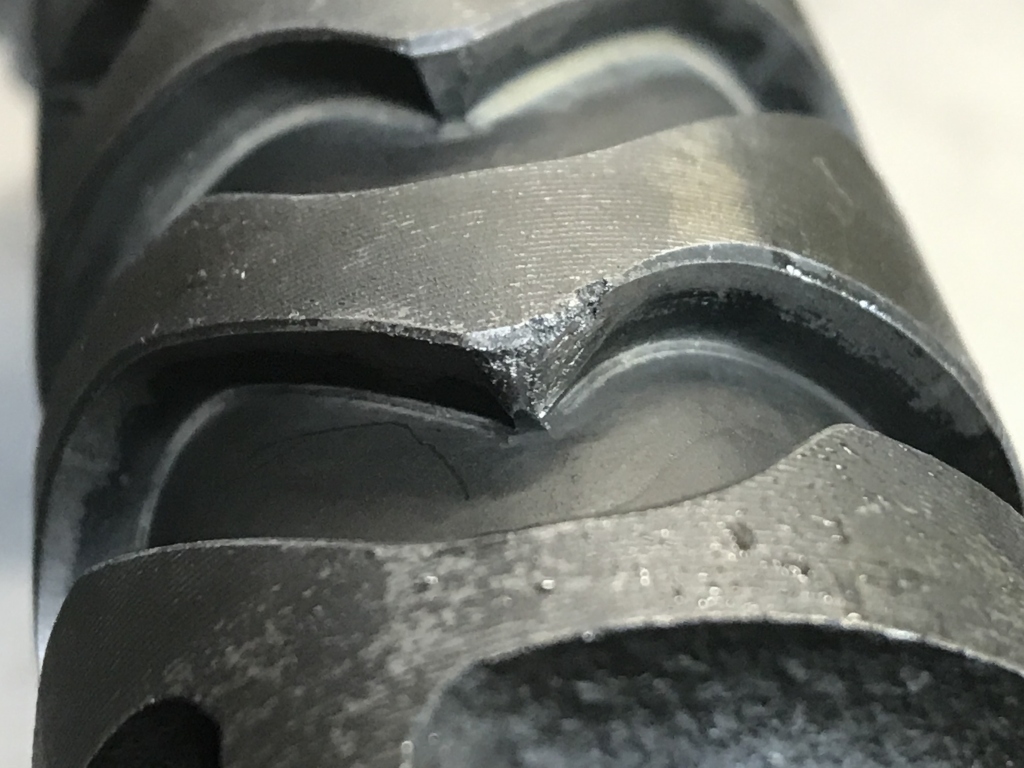

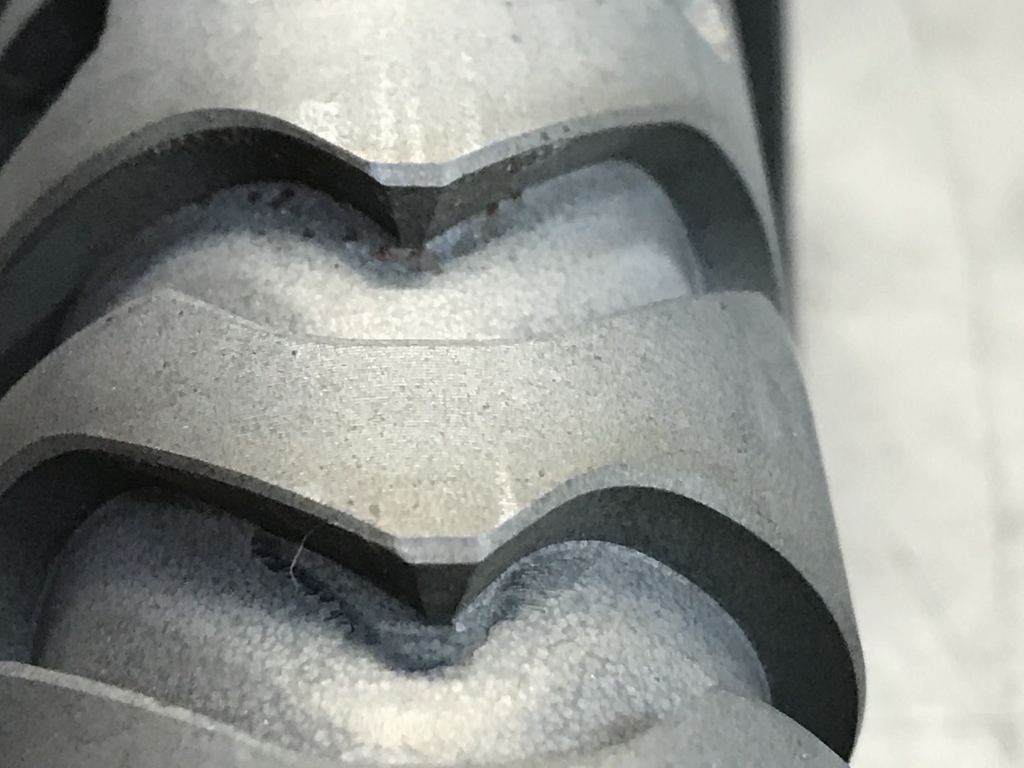

摩耗はこんな感じです。

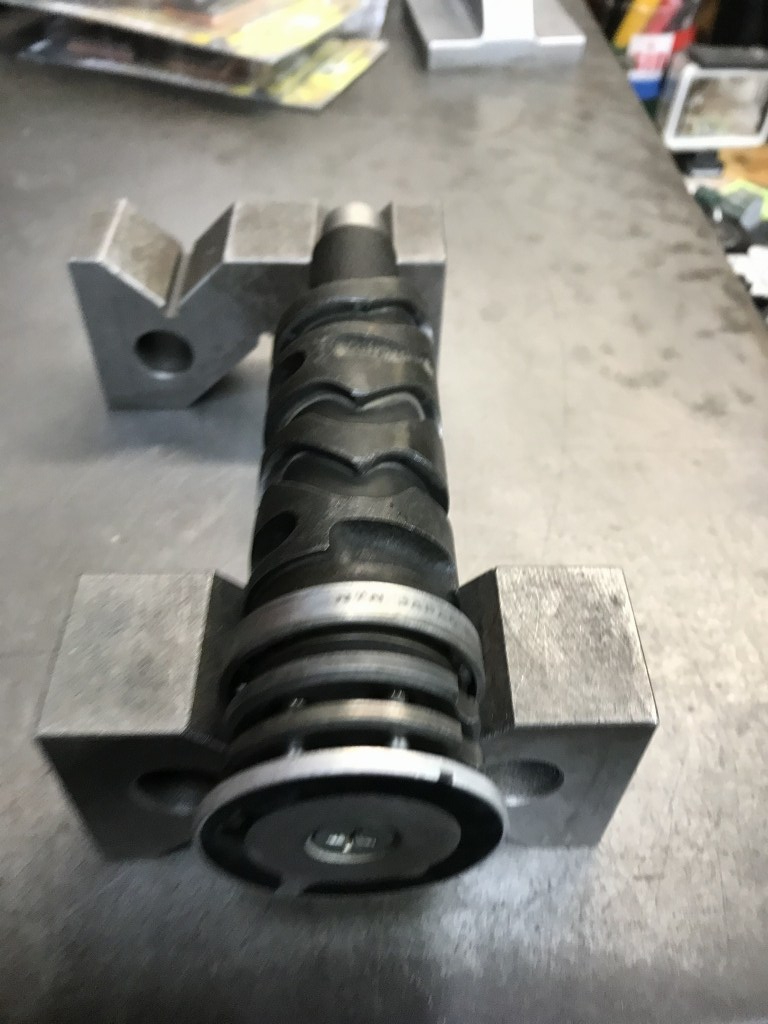

新品のシフトドラムはこちら。
山頂の平らな部分の角が摩耗すると、ギヤ抜けに大きく影響します。

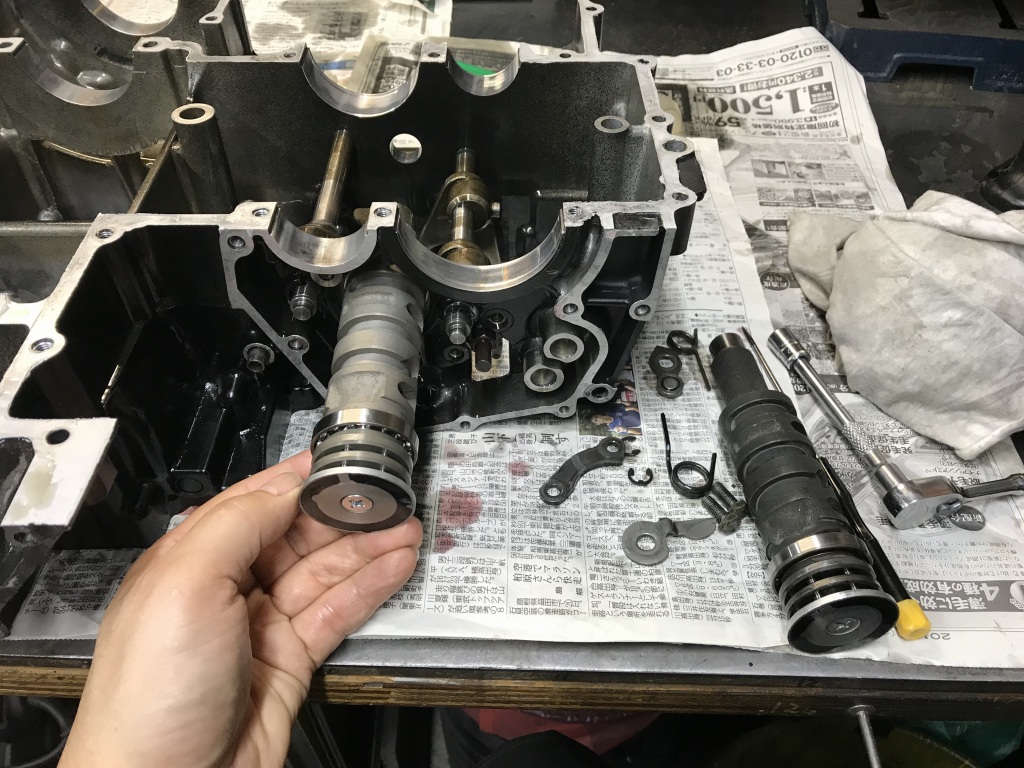

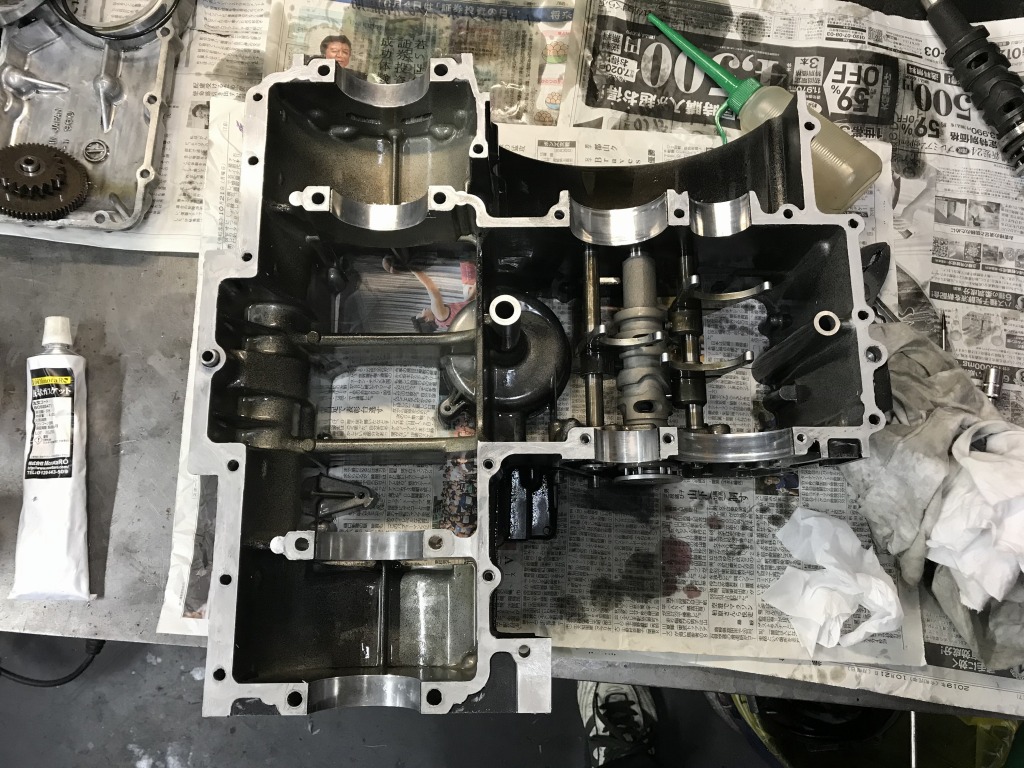

新品のドラムを組み込みます。
シフトフォークは問題無いので継続使用します。

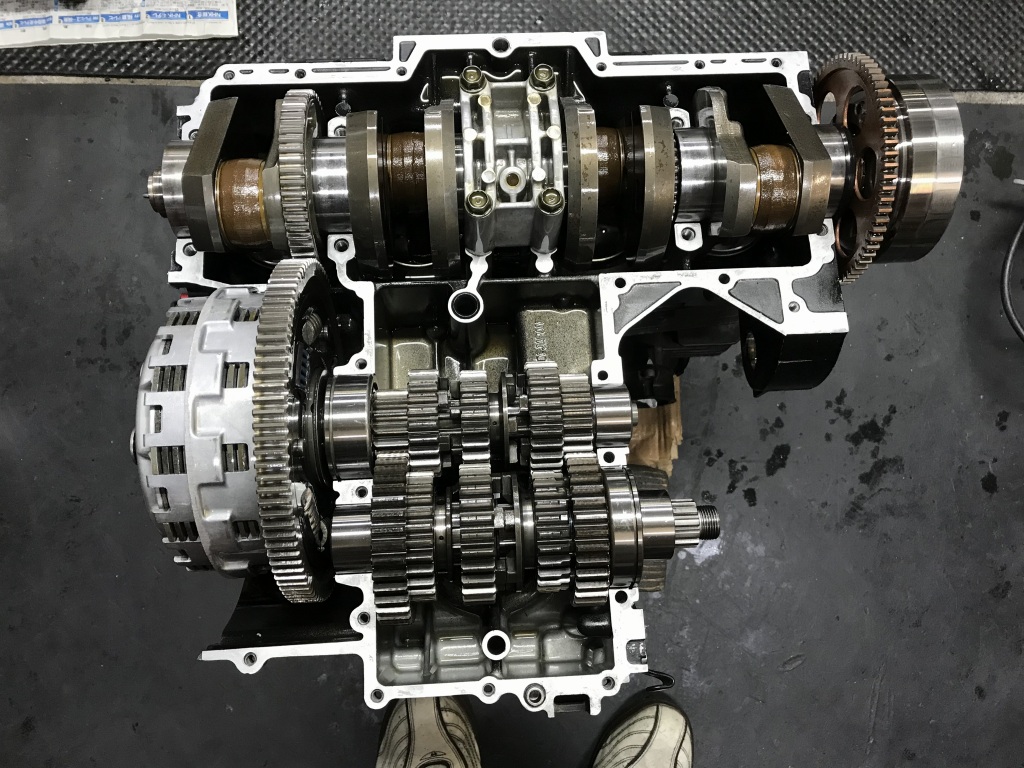

クランクケースを組み立てます。

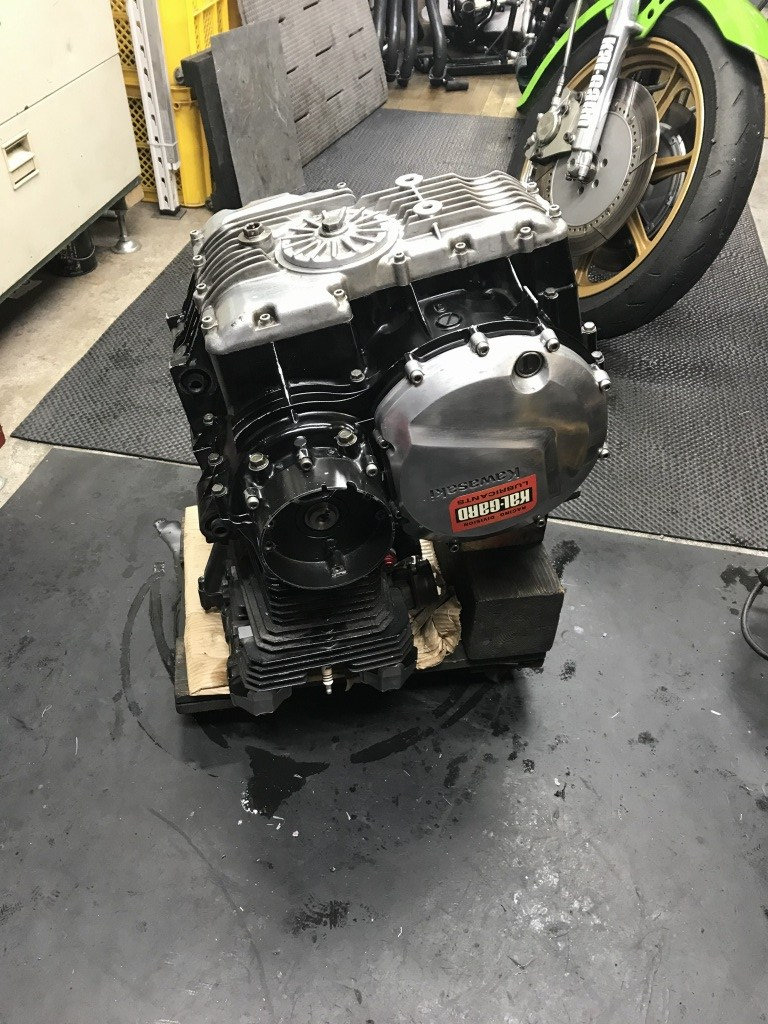

エンジンカバー類を取り付けエンジンが組み上がりました。

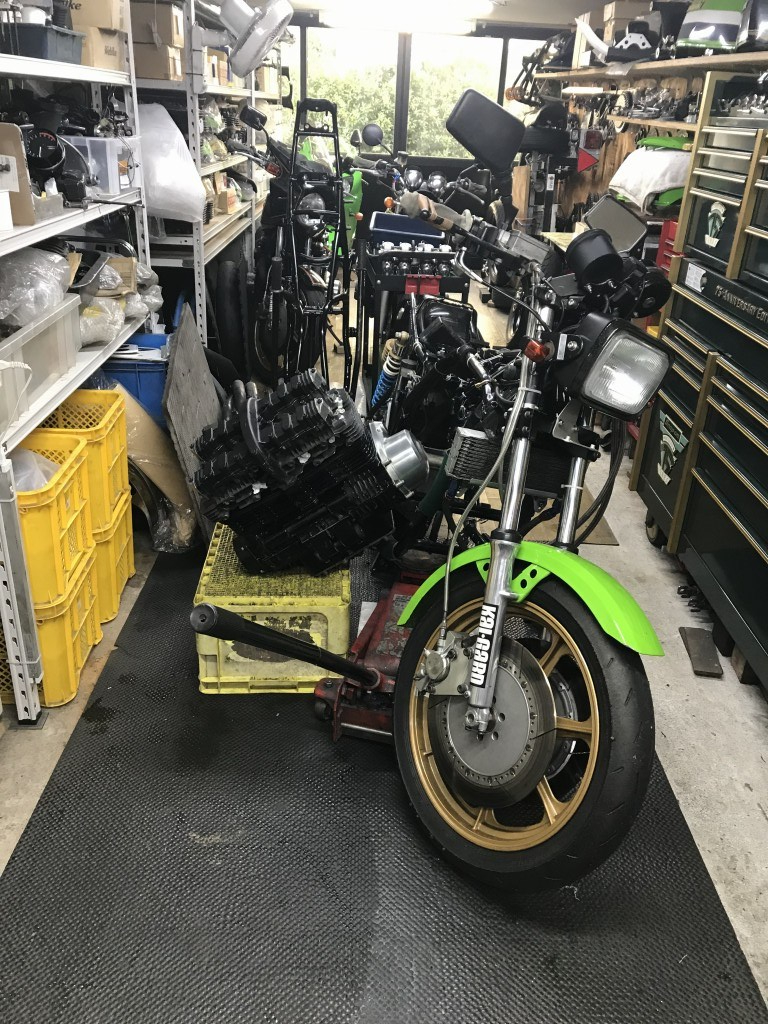

エンジンを車載します。

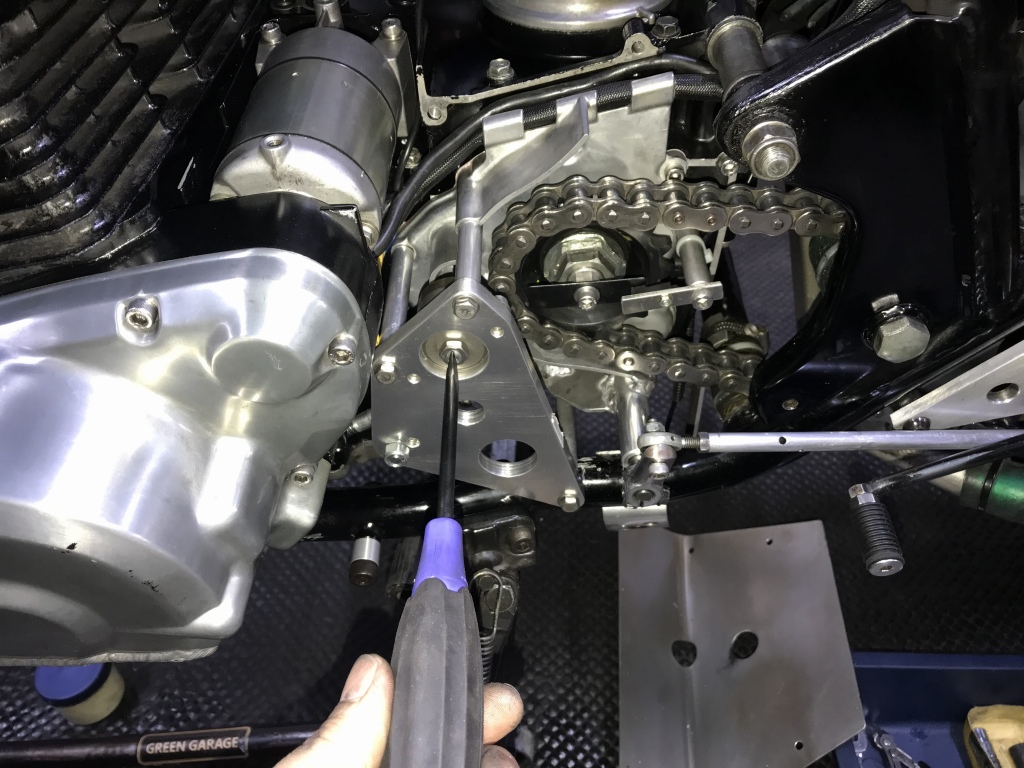

クラッチレリーズを取り付けたら、クラッチ板が新品なのでレリーズの遊びを調整しておきます。

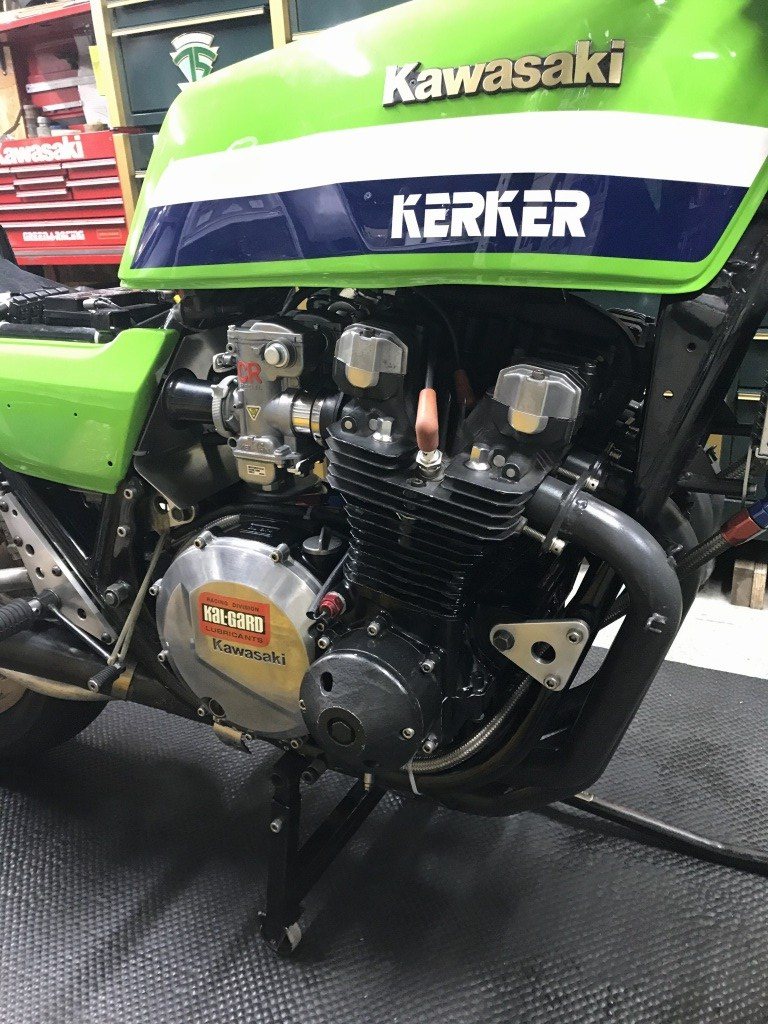

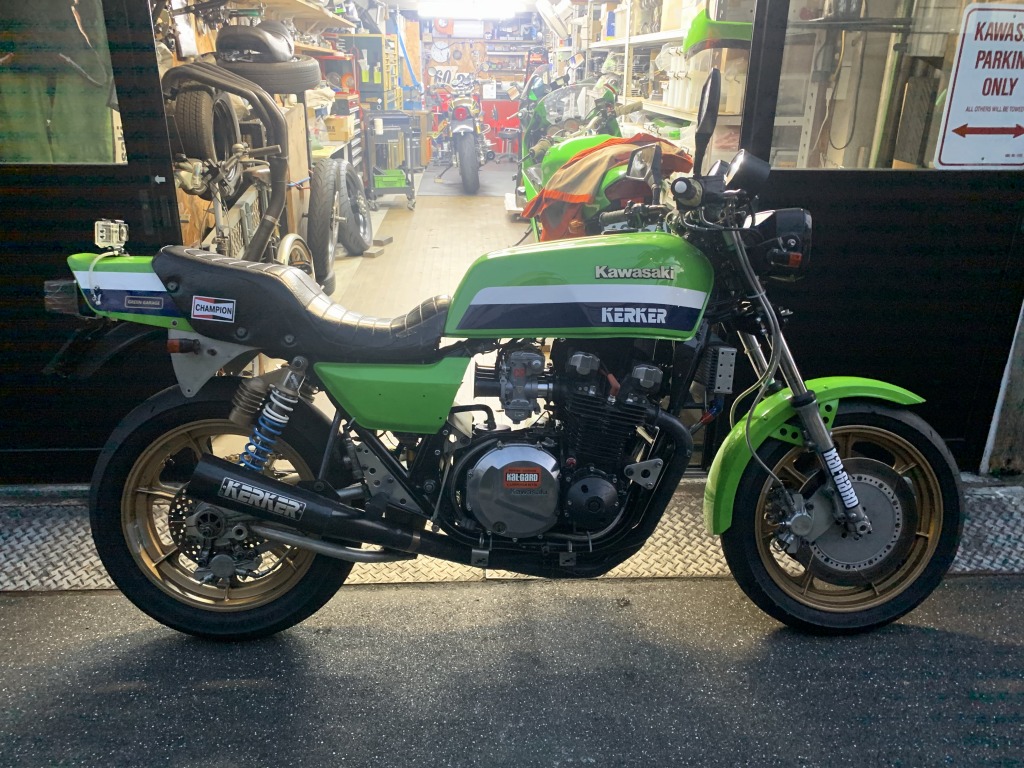

補器類を取り付け、エンジン修復完了です。

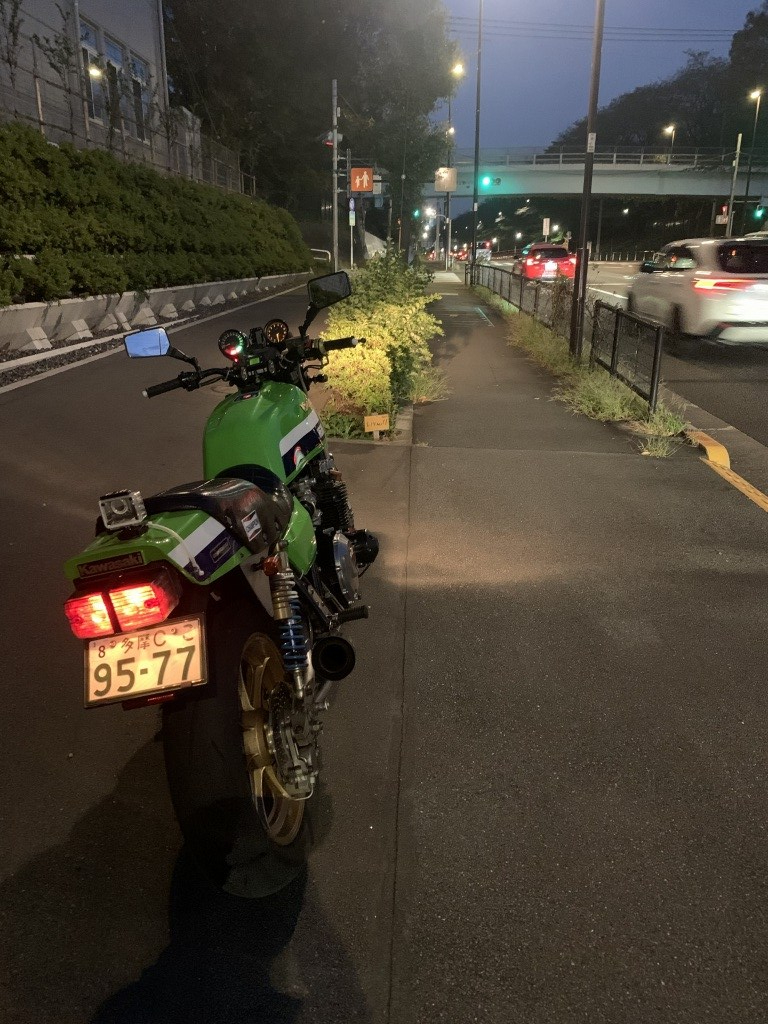

早速試運転に向かいます。
ギヤもエンジン本体も問題ありません。これでようやくトラブル続きから抜け出せそうです。TOTも近いので、今週も筑波で練習走行の予定です。
