垂直マウントのオイルクーラーブラケットを製作します。

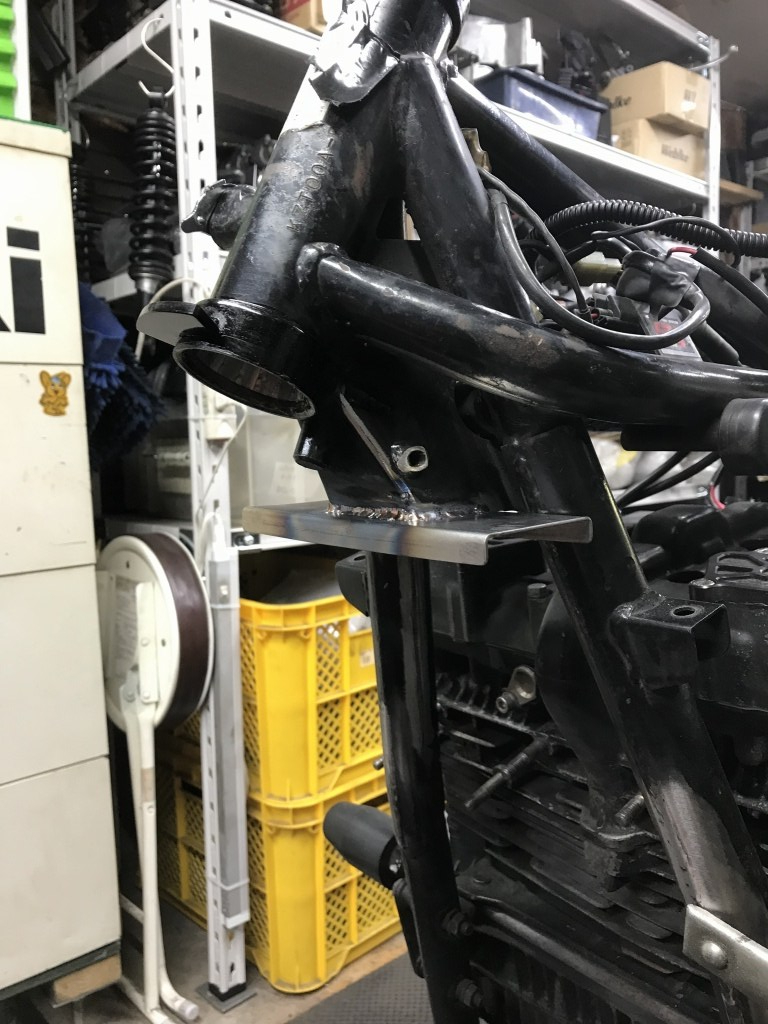

先ず、スチール製のアッパーブラケットをカットしたガセットのところに溶接します。

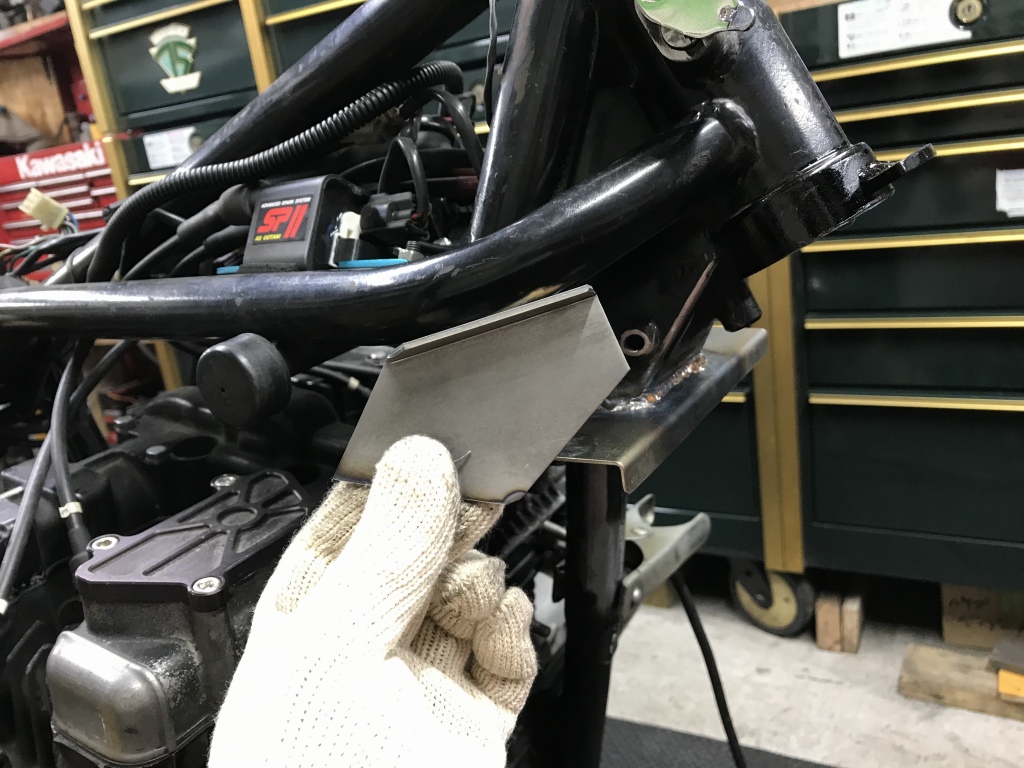

ガセットをカットしているので、左右に補強板を追加します。

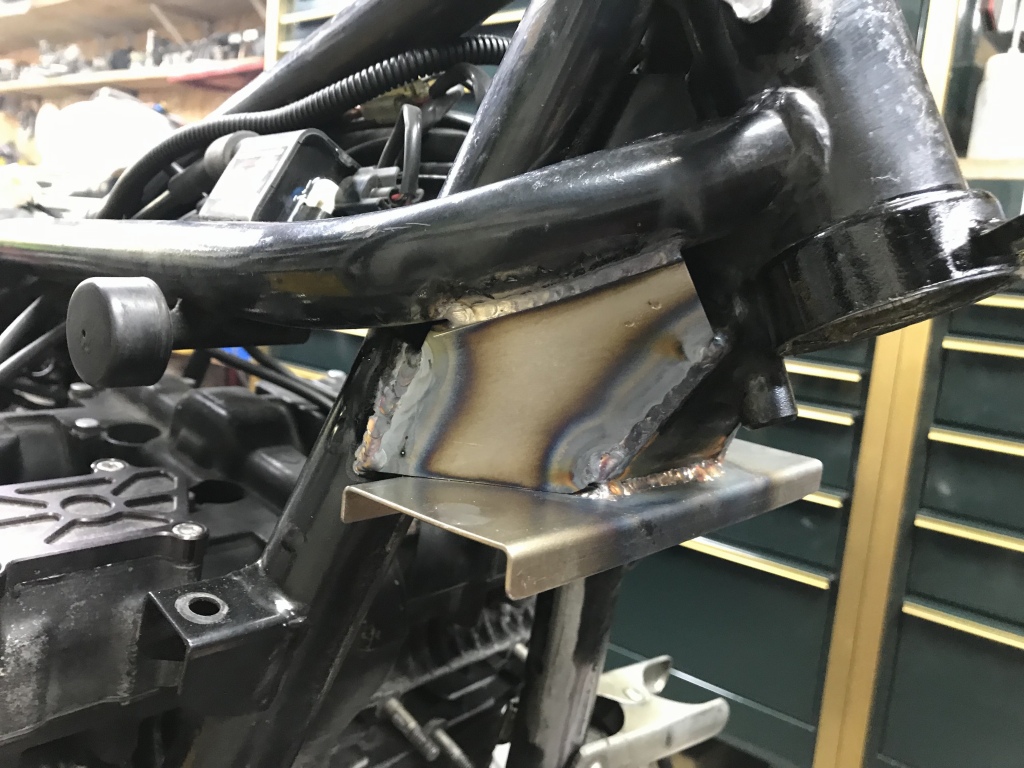

補強板を溶接します。

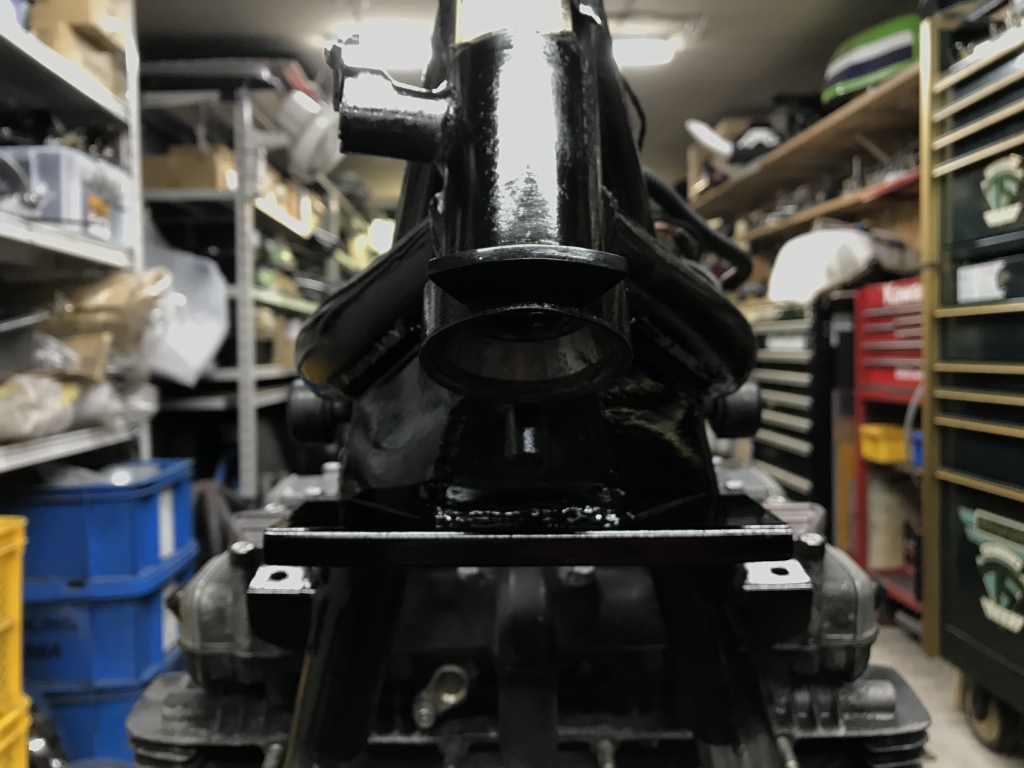

刷毛で塗装してアッパー側は完成です。

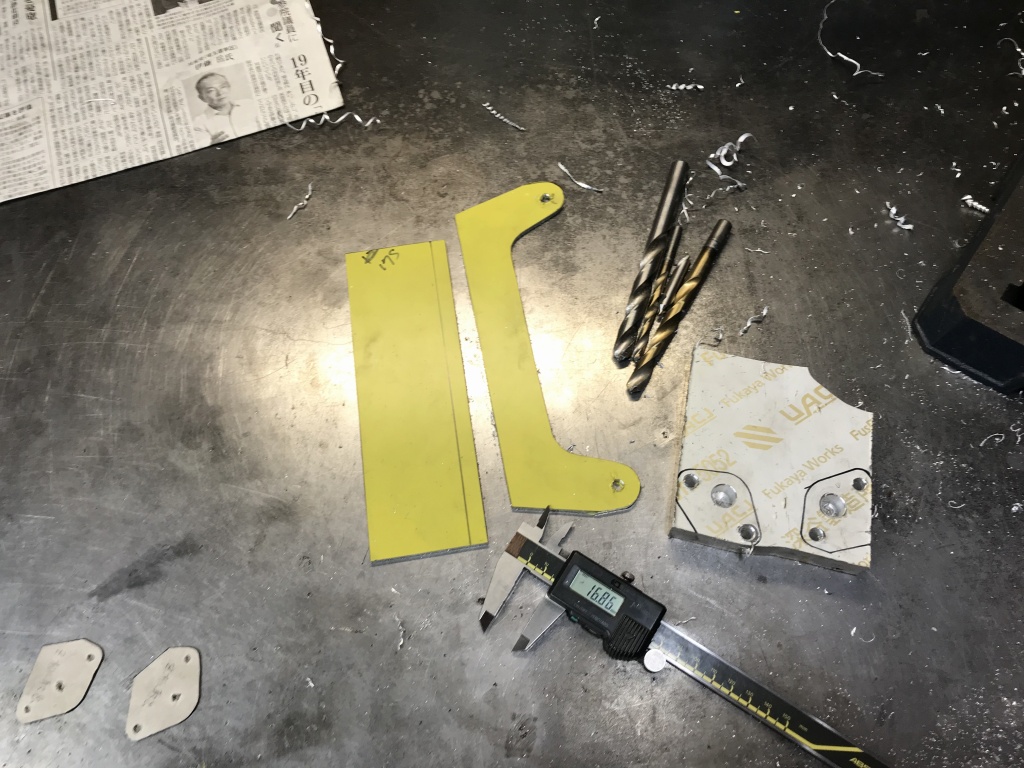

続いてロアーブラケットを製作します。メインの部分はアルミ製で、各パーツを切り出します。

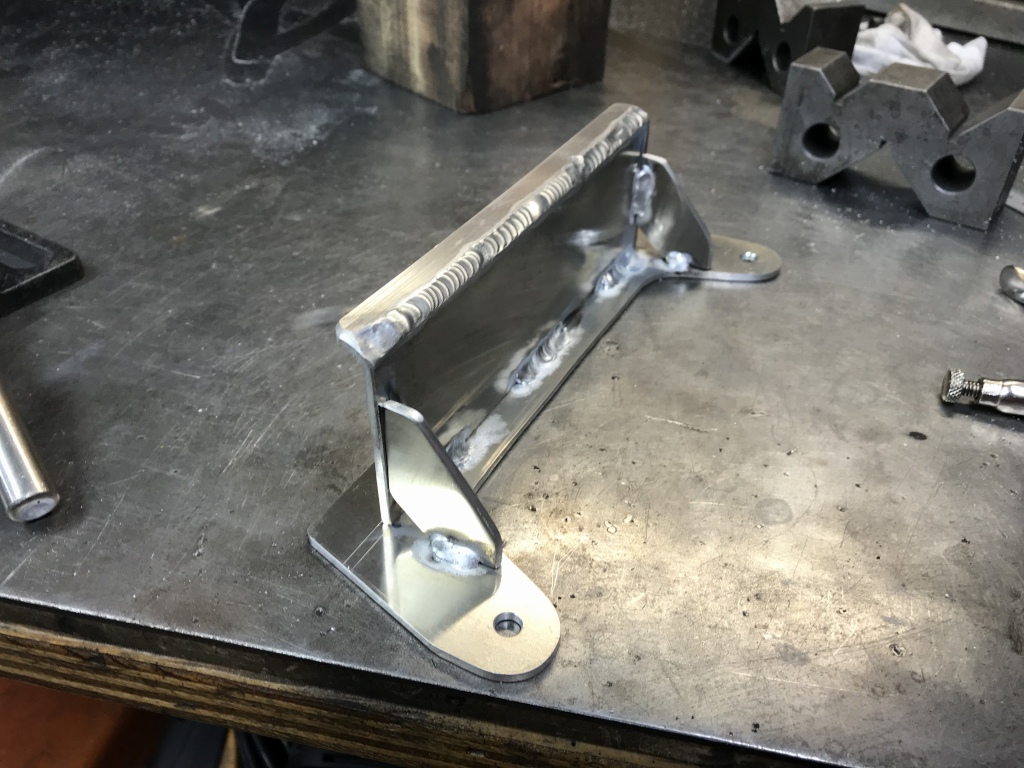

アルミ板を溶接で組み立てます。
ブラケットには上下ともゴム板を張り付けておきます。

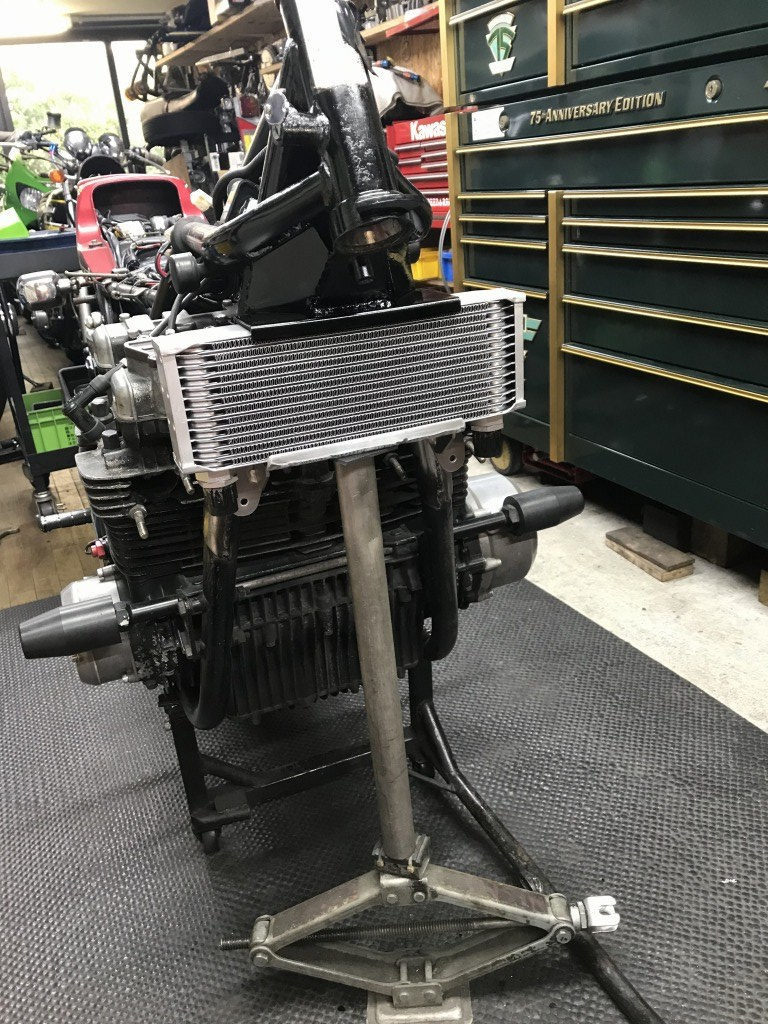

コアを挟んでロアブラケットをセットします。

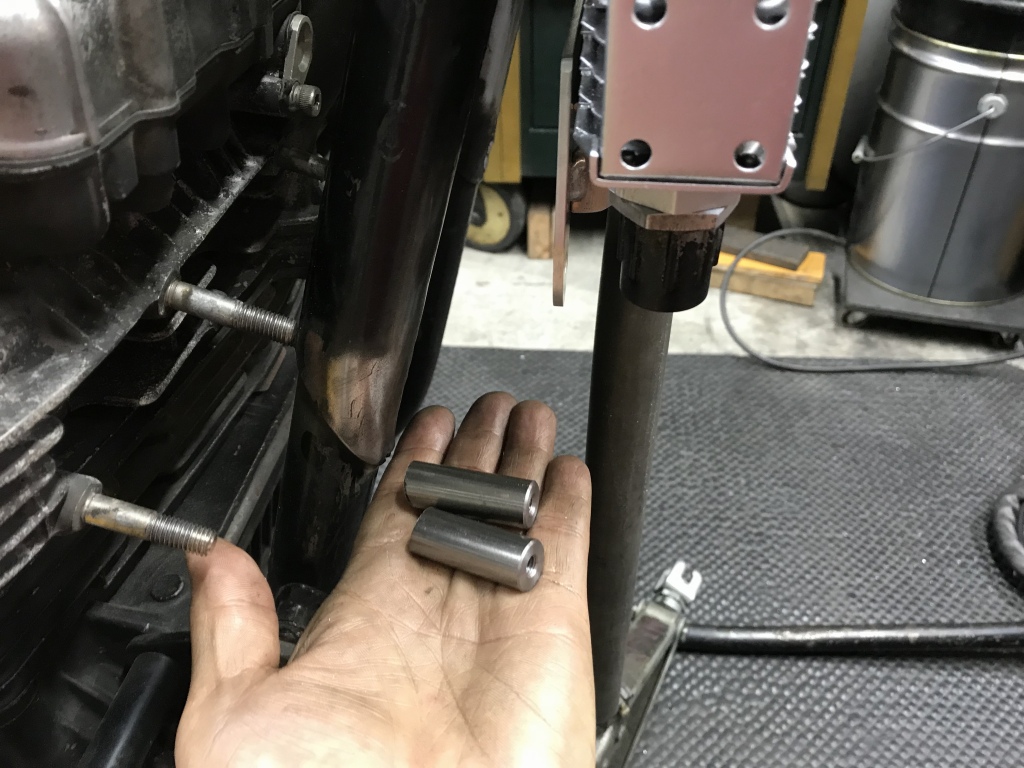

ブラケットにステーとなるパーツを準備します。
ブラケットを治具にして、ステーをダウンチューブに溶接します。

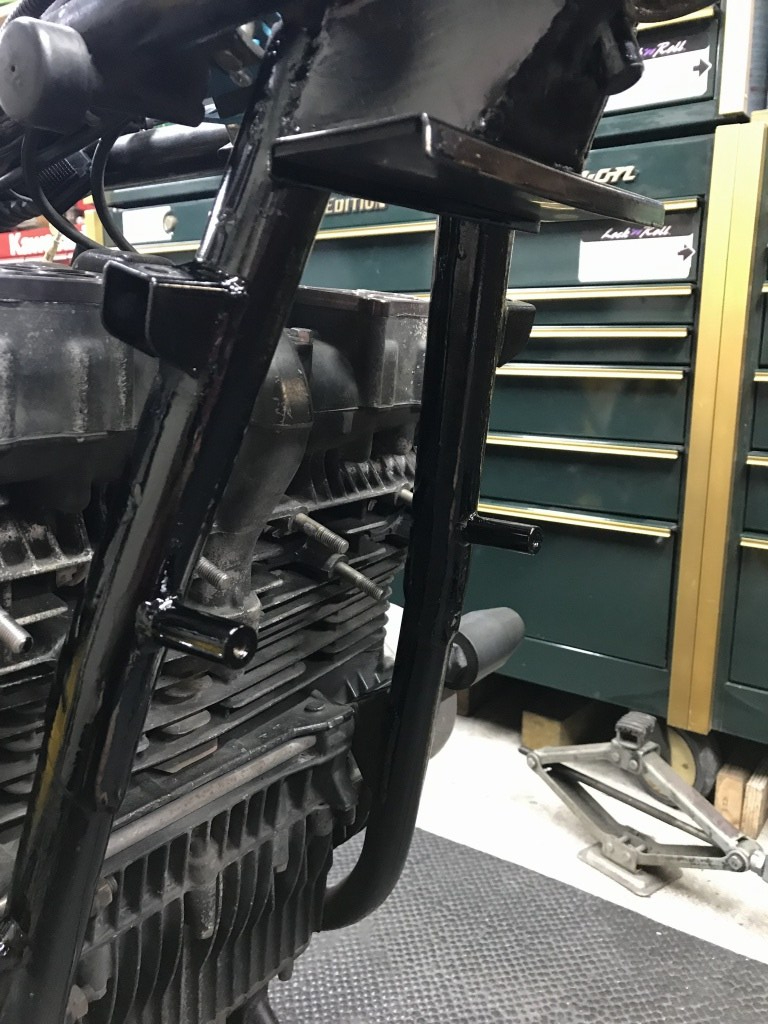

ブラケットを外してステーを全周溶接します。
同じく刷毛塗りして完成です。

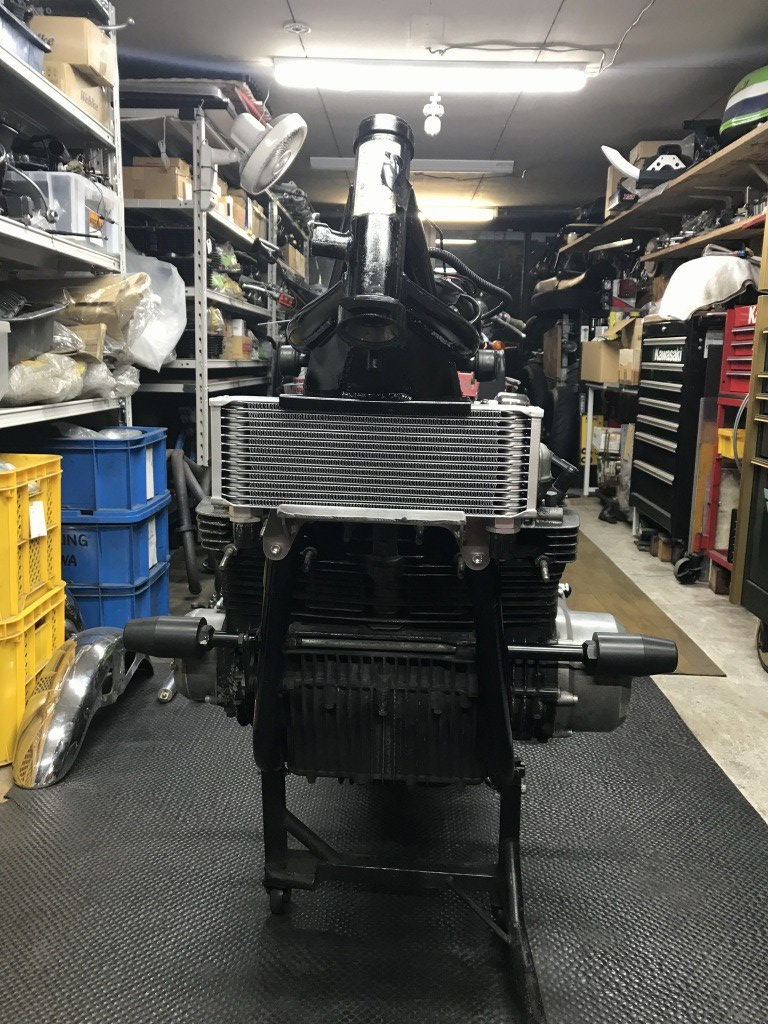

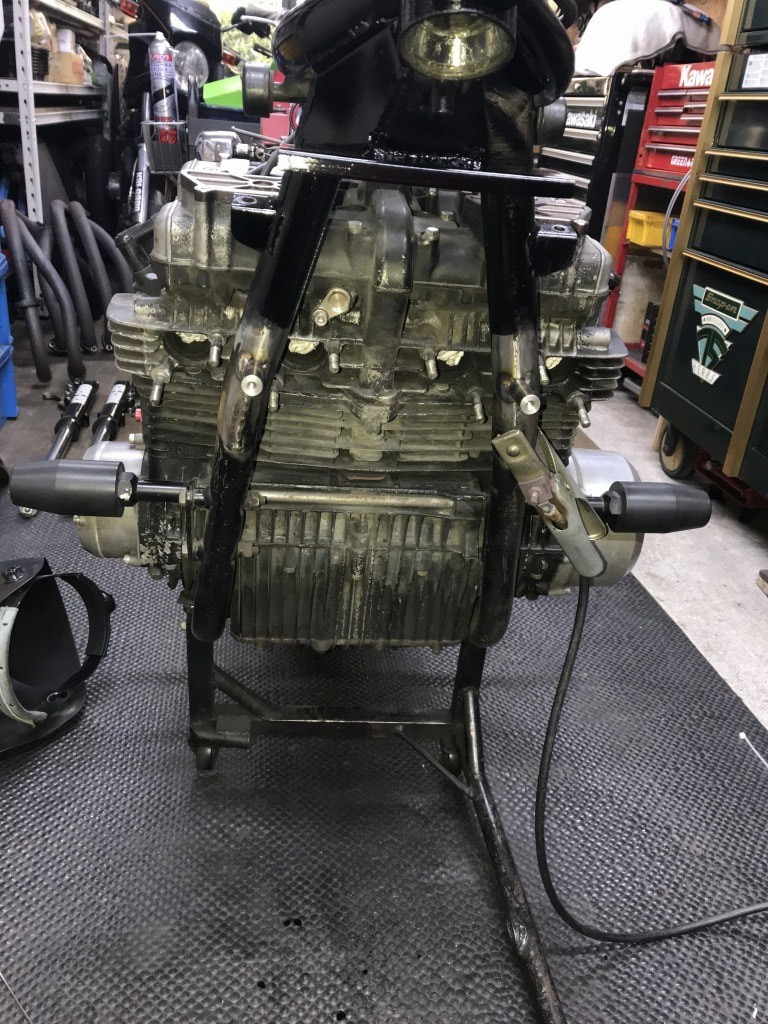

オイルクーラーを取り付けます。

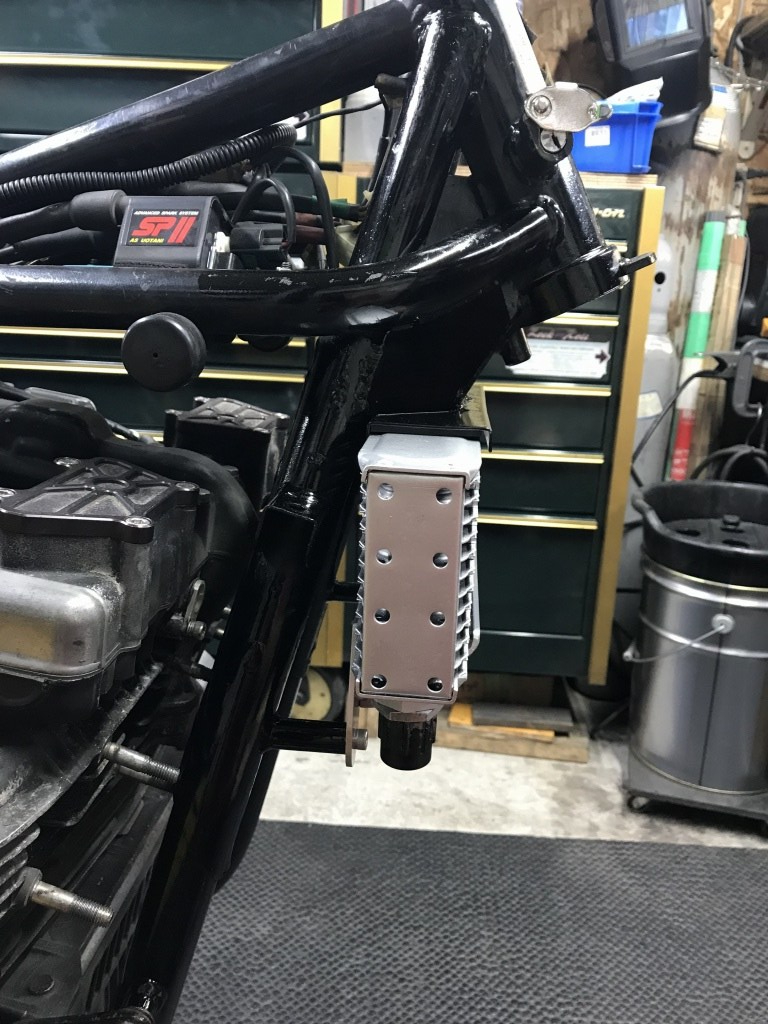

ワークス車同様の垂直マウントオイルクーラーブラケットが完成しました。垂直なうえに裏側のガセットが無く風通しがいいので、冷却効率はだいぶ良くなります。

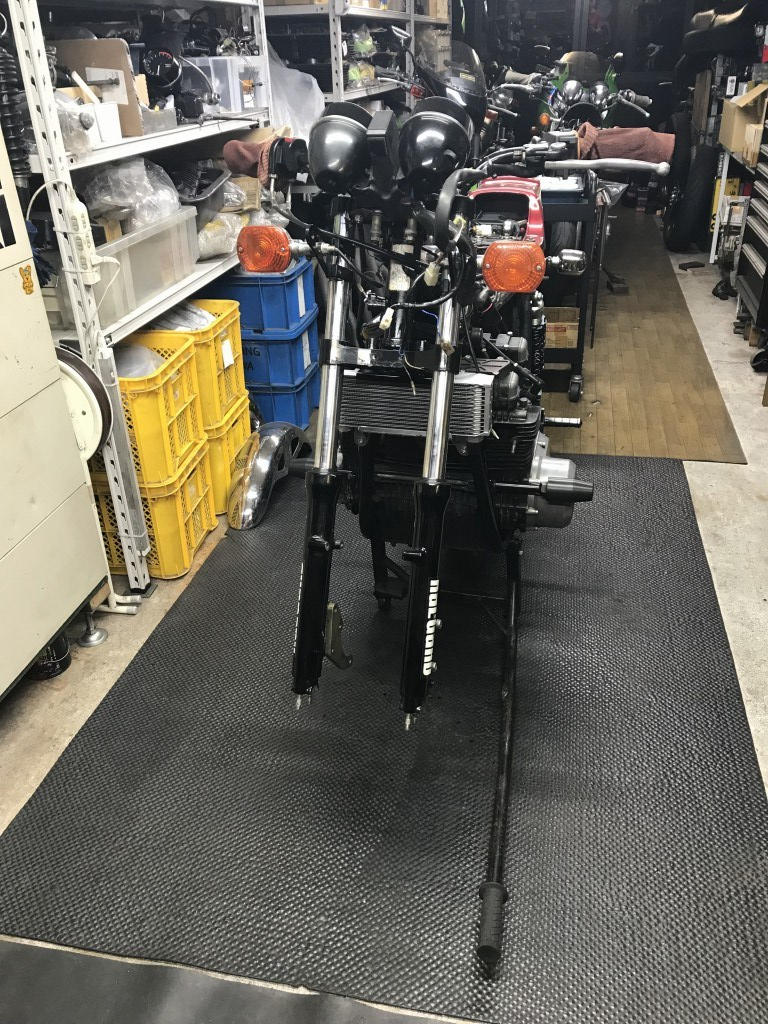

ステムとフォークを取り付けます。キャリパーは後ろマウントに戻す予定です。
