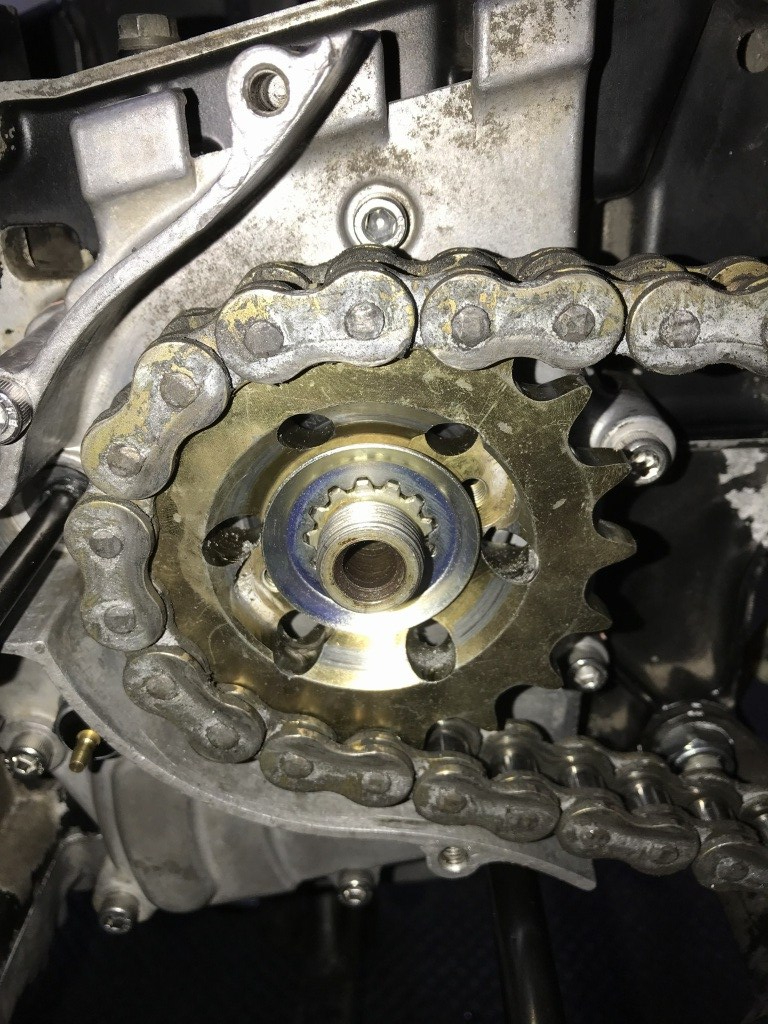

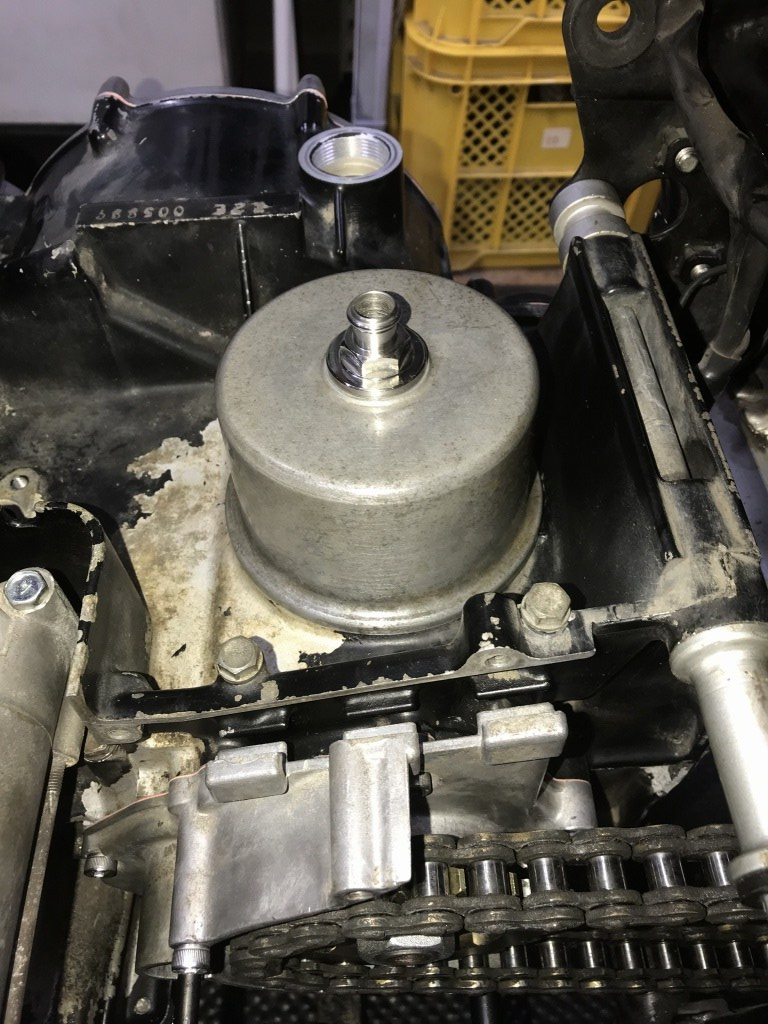

ミッションカバーを取り付け、既存のフロントスプロケを取り付けます。
リヤが170タイヤなので、実オフセット8.5ミリのオフセットです。
今回Mk2のアウトプットシャフトに交換したので、フロントスプロケの締結は信頼性一段と向上しました。スプラインも十分にかかります。

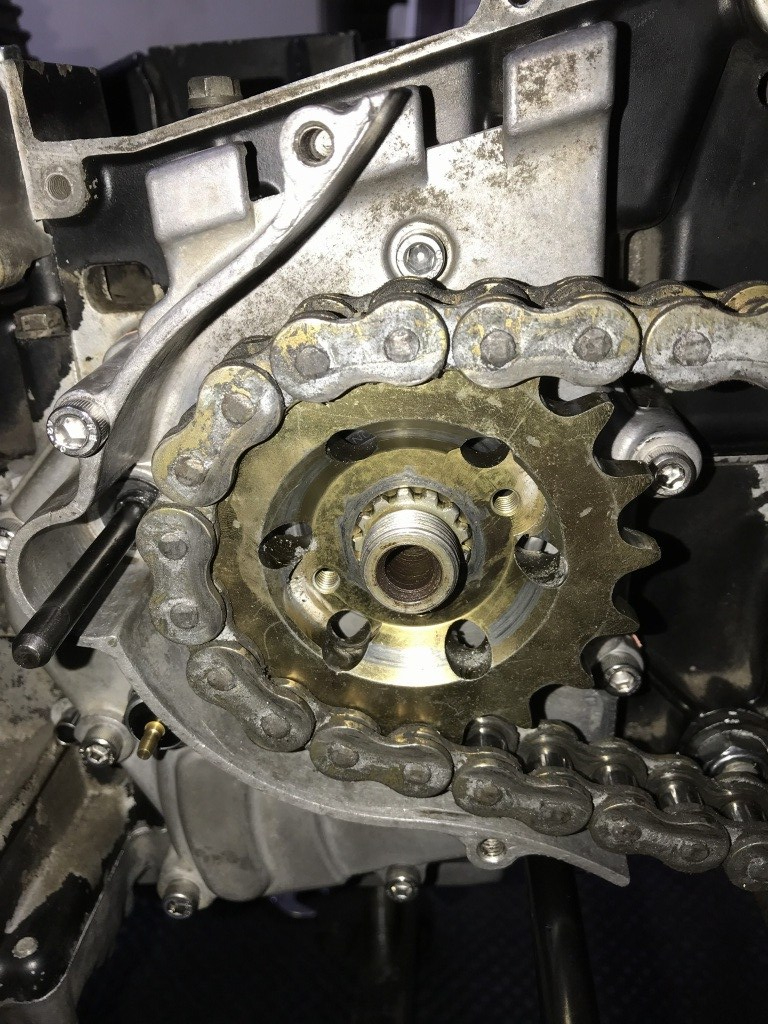

スプロケ面から飛び出したスプラインにロックワッシャーが掛かります。

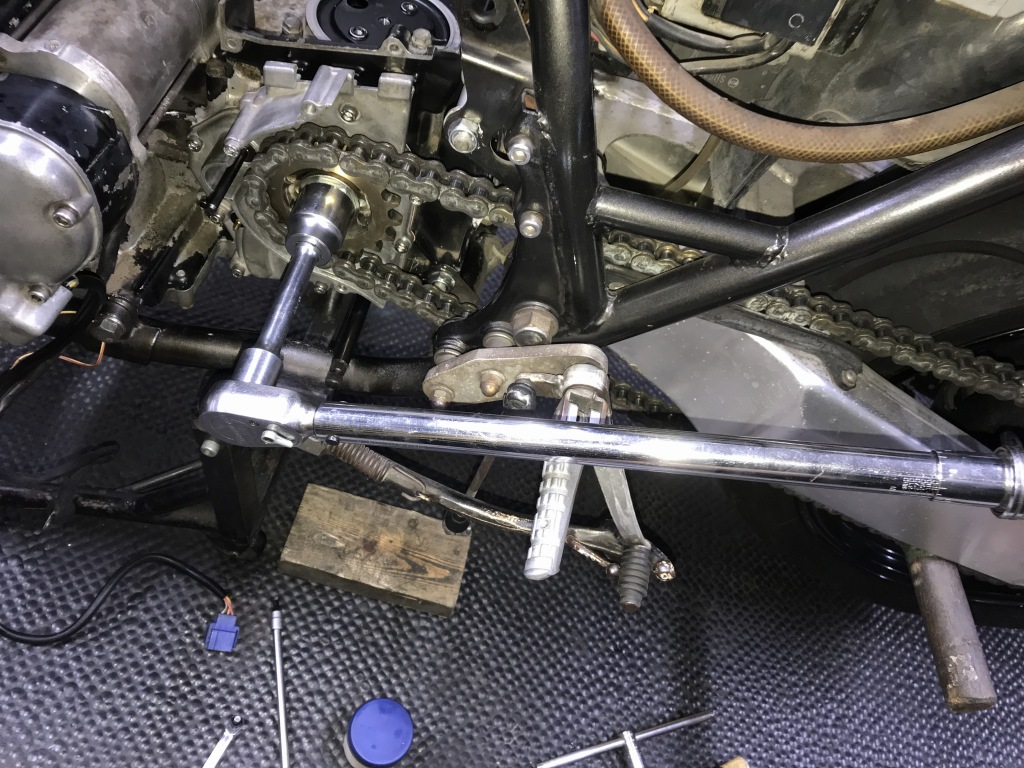

オフセットスプロケなので、締め付けトルクは13kg･mとします。

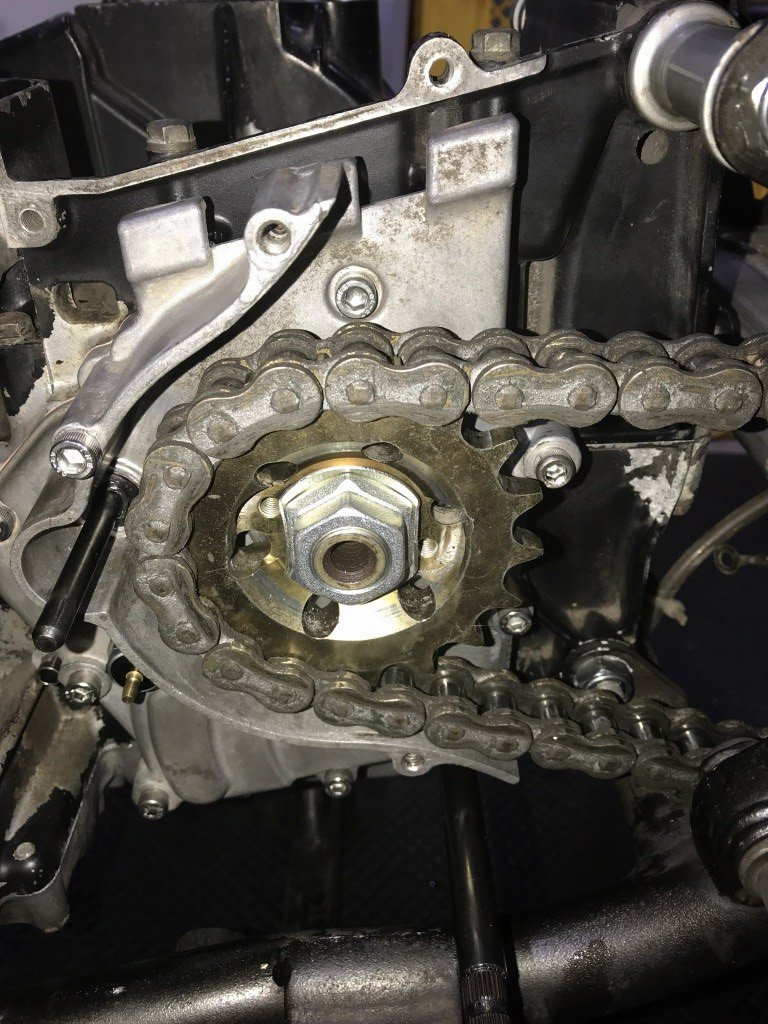

ロックワッシャーをしっかりと折り曲げます。これでフロントスプロケ周りのトラブルは無くなるでしょう。

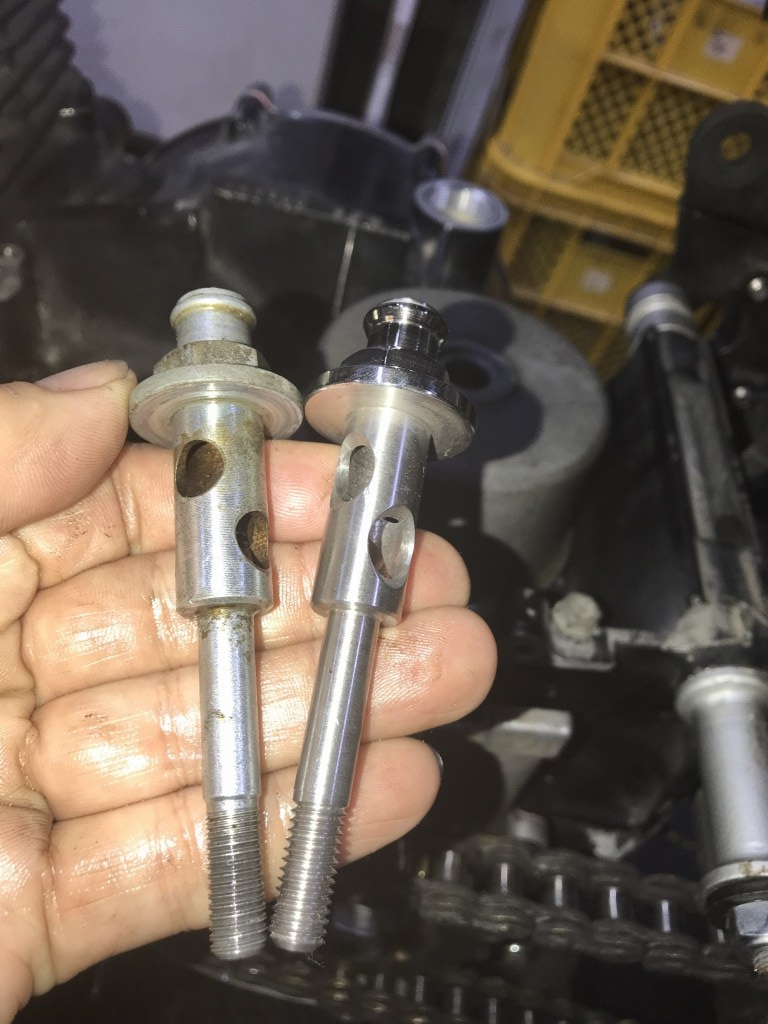

ブローバイカバーのボルトはネジが傷んでいたので、PMC製のボルトに変更します。

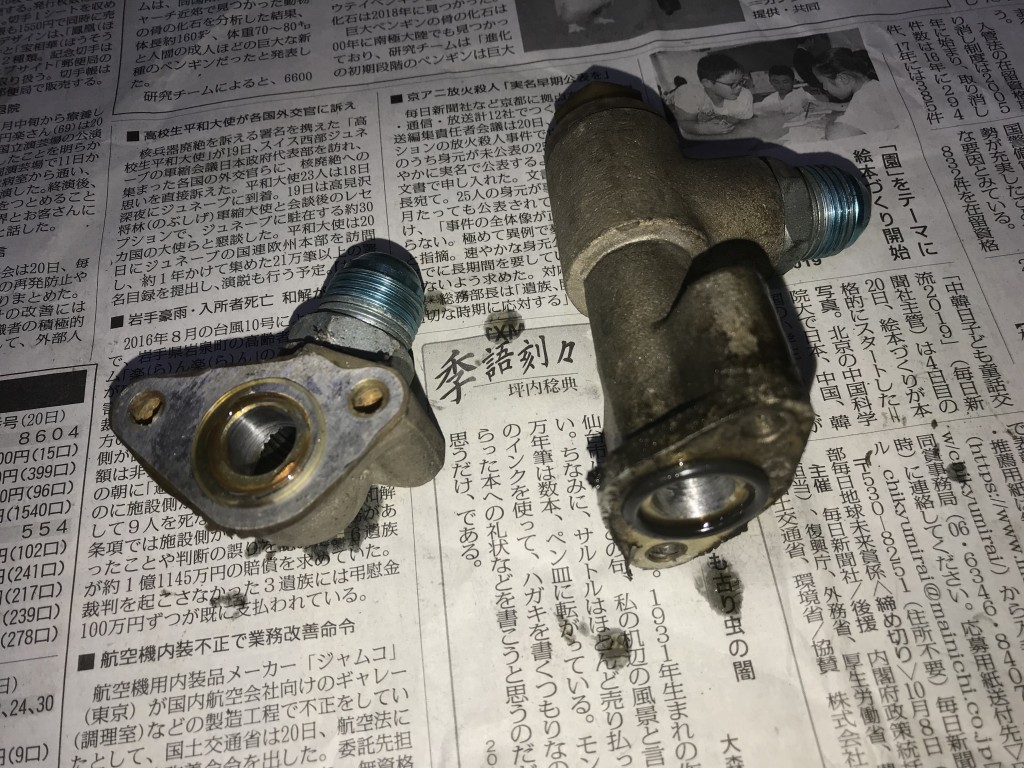

オイル取出しは、Oリングやニップルのネジにも液体額ケットが塗られています。

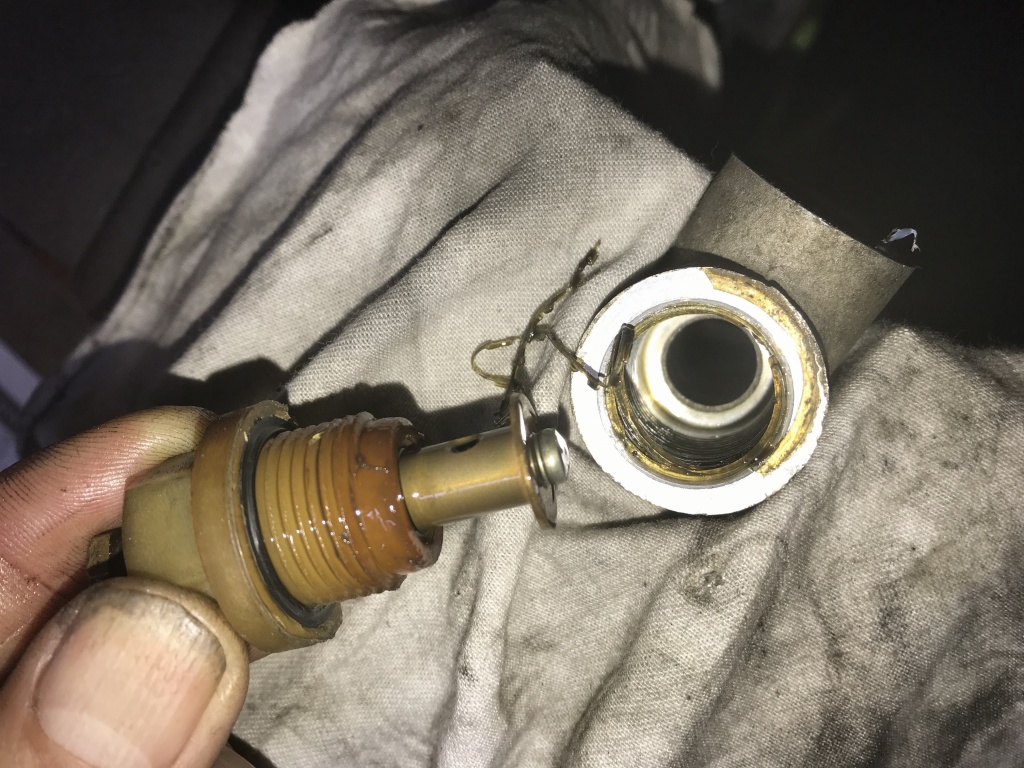

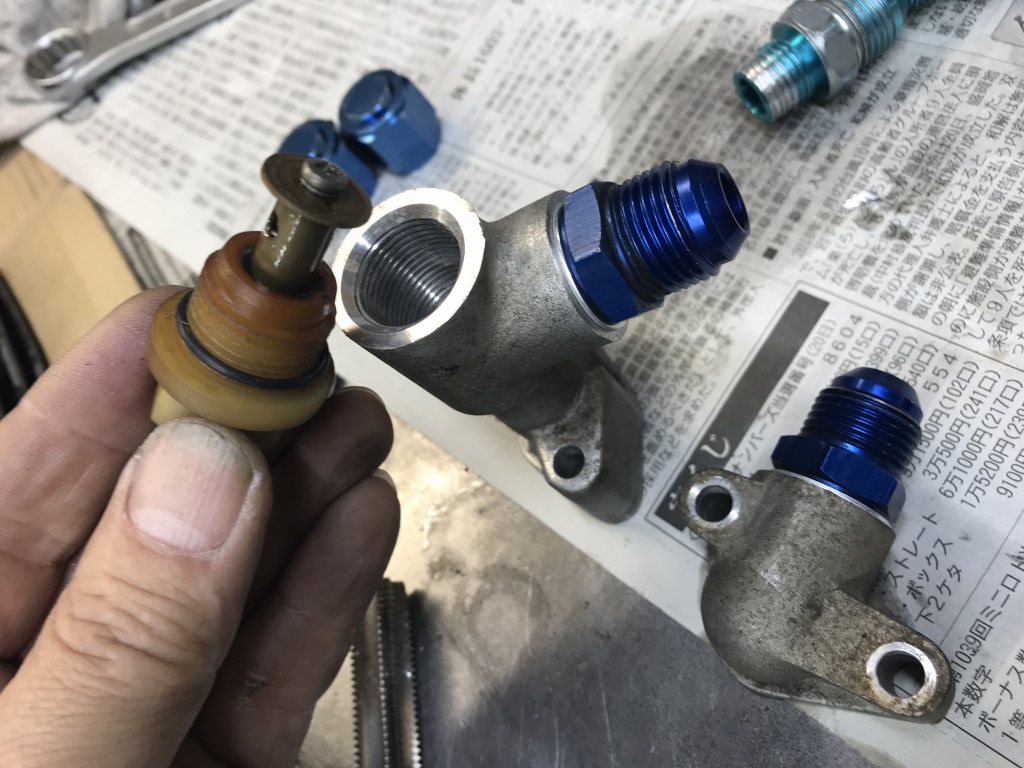

オイルプレッシャースイッチには、ストレートネジなのにシールテープが巻かれています。Oリングは完全に潰れた状態です。

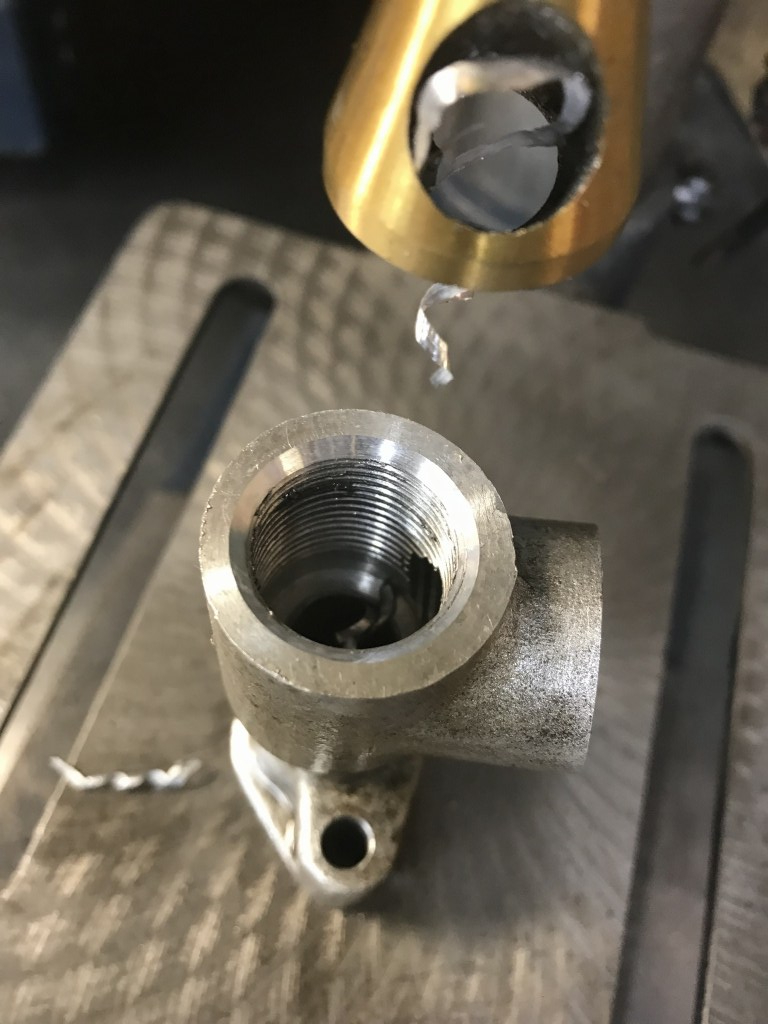

Oリングの収まるスペースが足りないので、口元の面取りを少し大きくします。

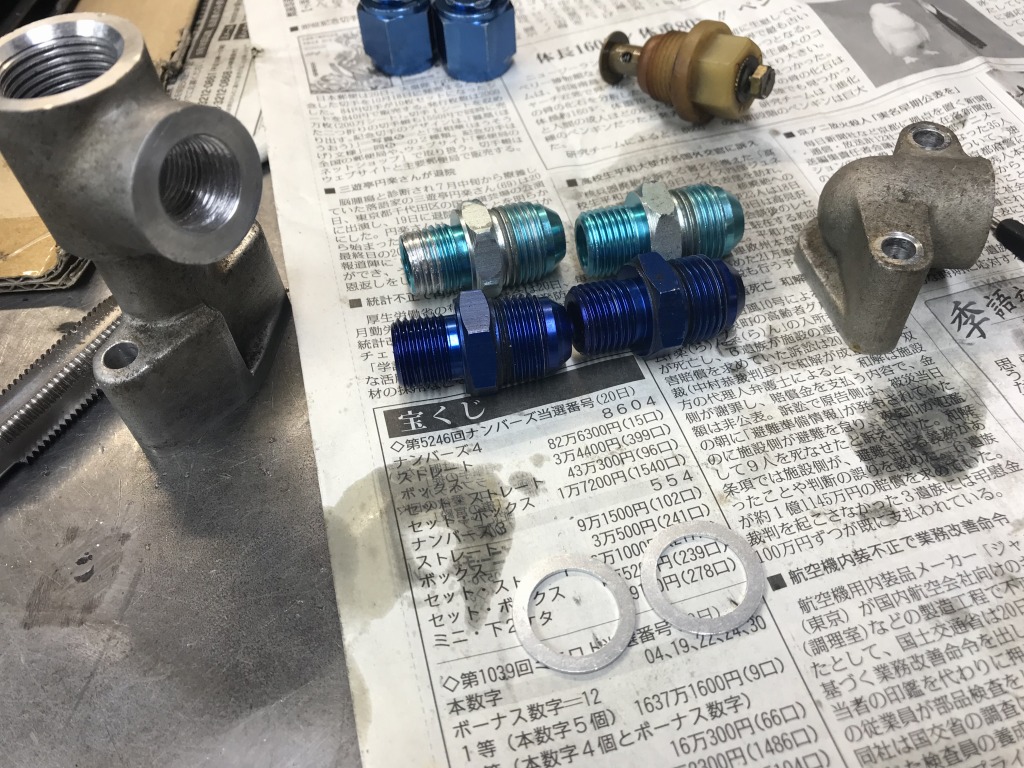

ニップルは一部ネジがかじっていたので交換します。ニップルのシールは、座面が平面なのでアルミのガスケットのみで十分です。

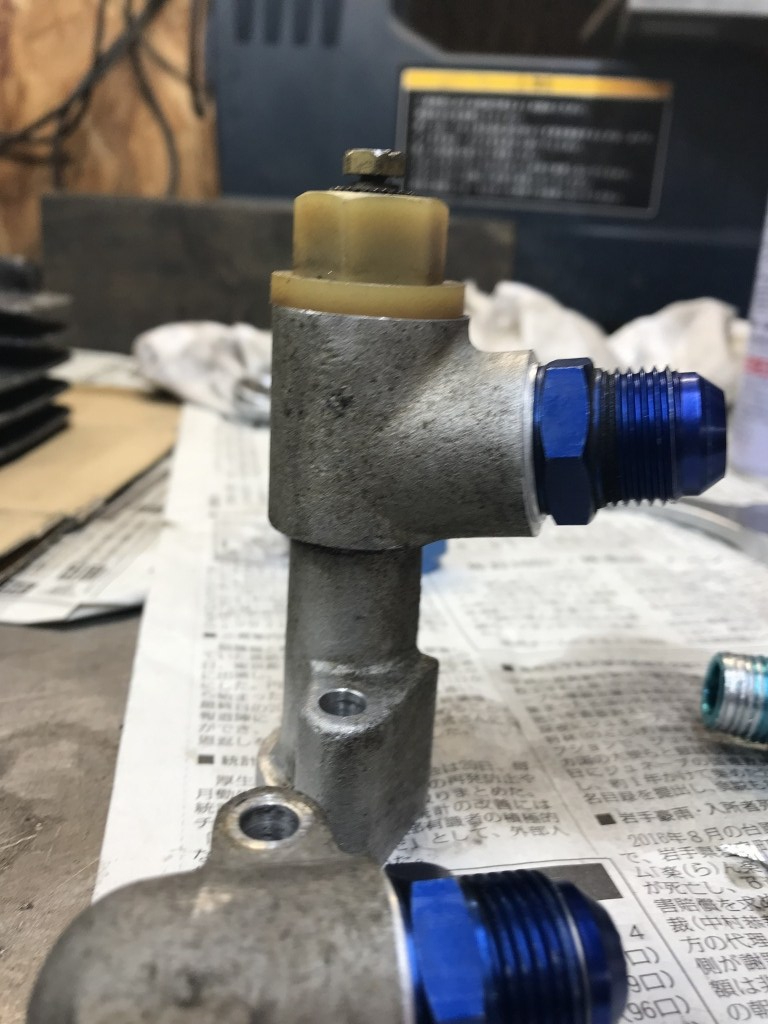

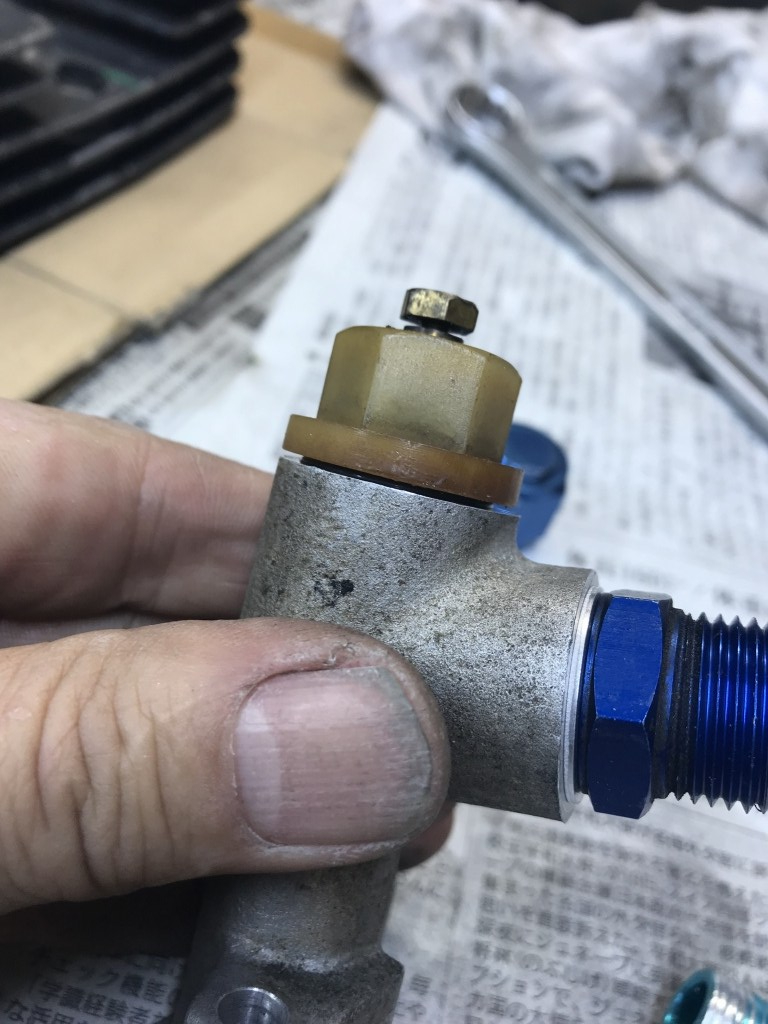

オイルプレッシャースイッチに新しいOリングをセットして組み込みます。ストレートネジにシールテープは不要です。
手で締め込んでOリングが当たるところがこの位です。
さらに密着するまで締め込めばOKです。

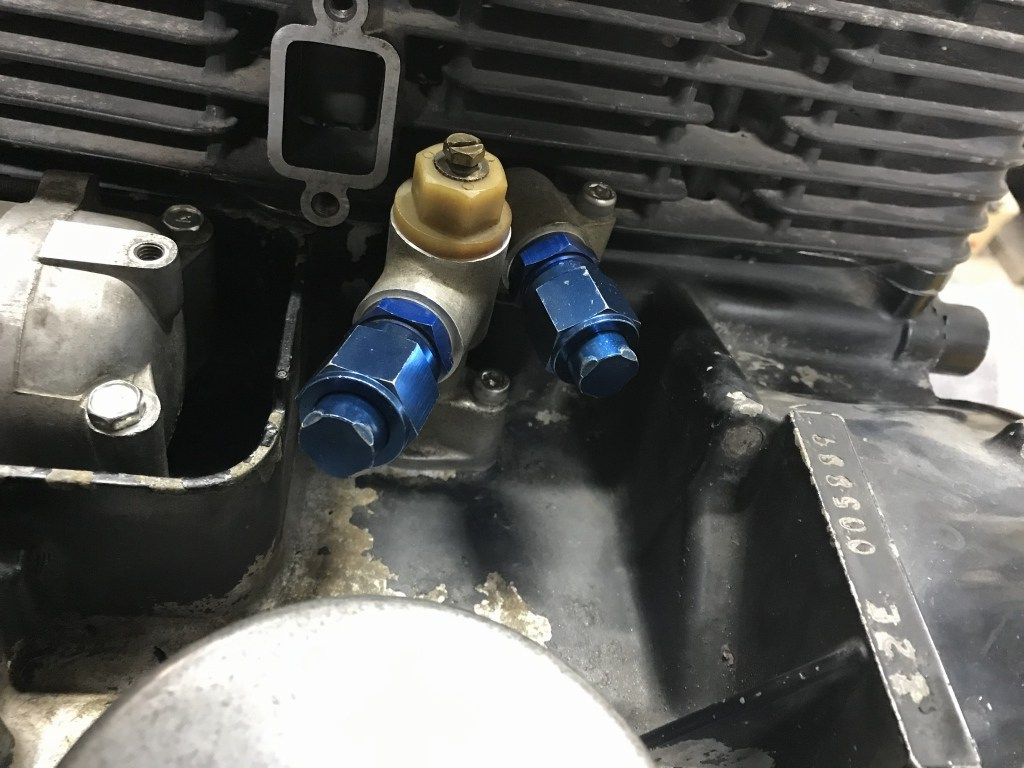

オイル取出しを取り付けます。Oリングでシールする面には液体ガスケットは不要です。

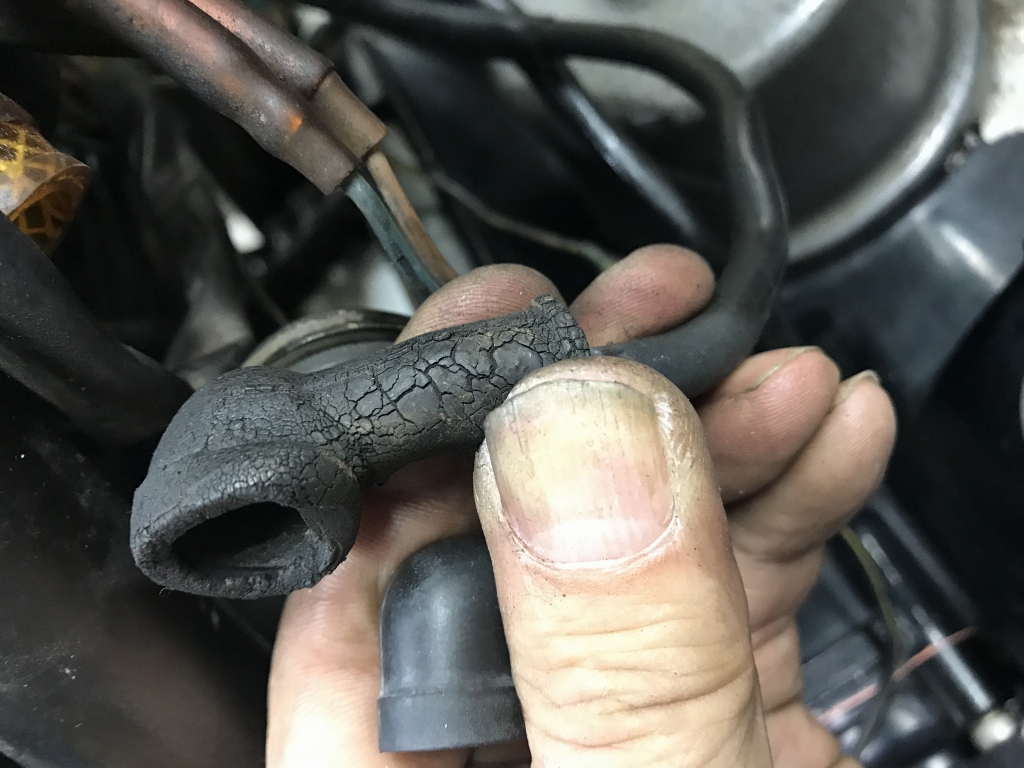

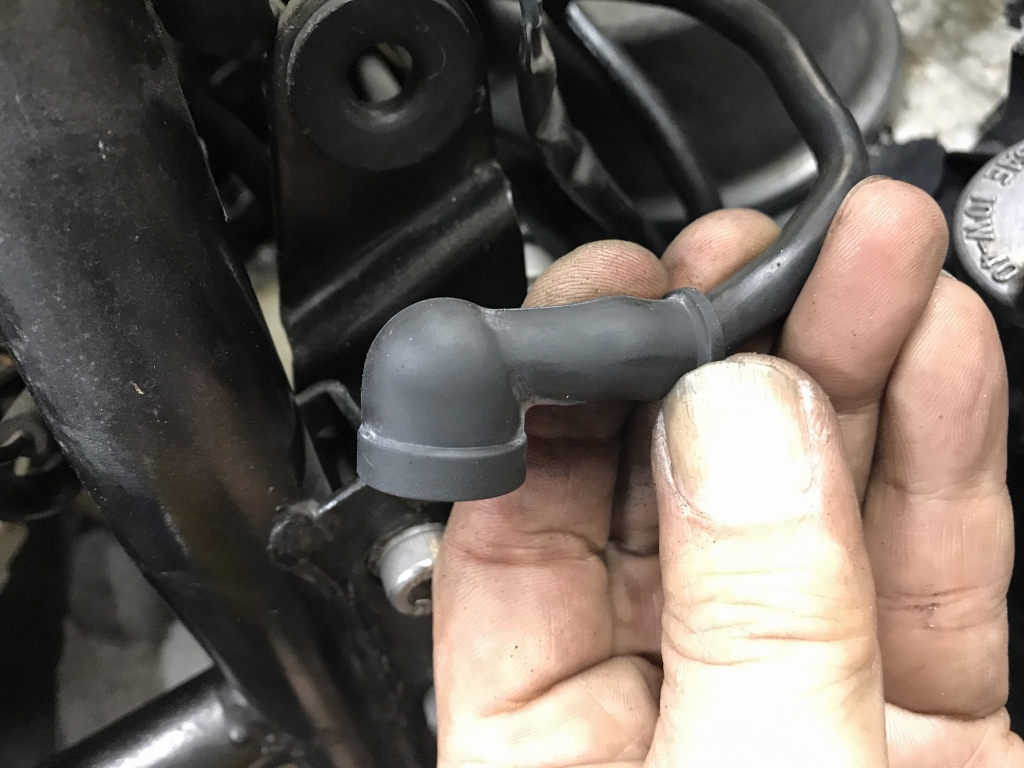

スターターケーブルのターミナルカバーは劣化してボロボロです。
カバーは新品交換しておきます。

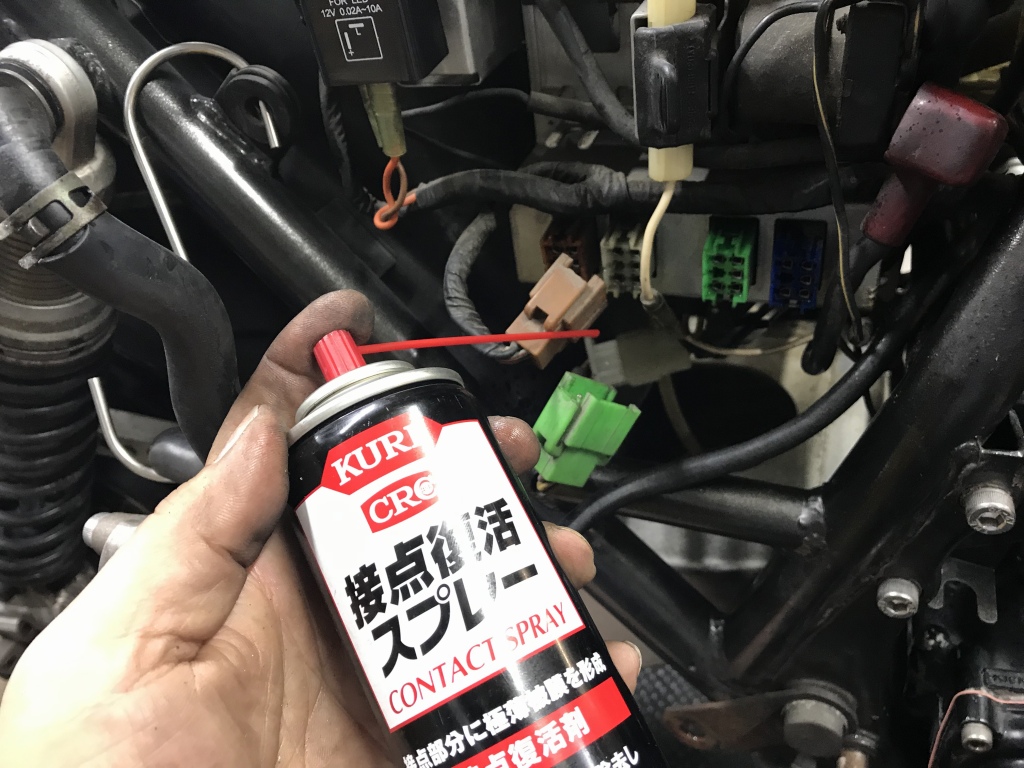

カプラー類は端子が腐食気味なところもあるので、全て接点復活スプレーを塗布しておきます。

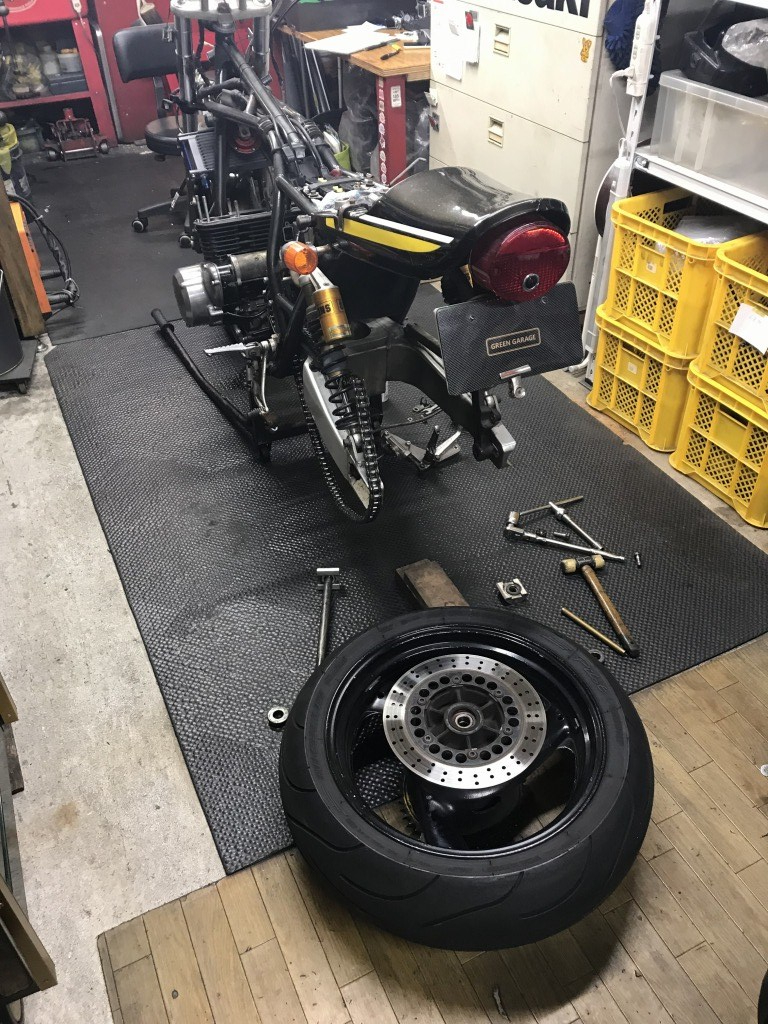

続いてリヤ周り。スイングアームを外して点検します。

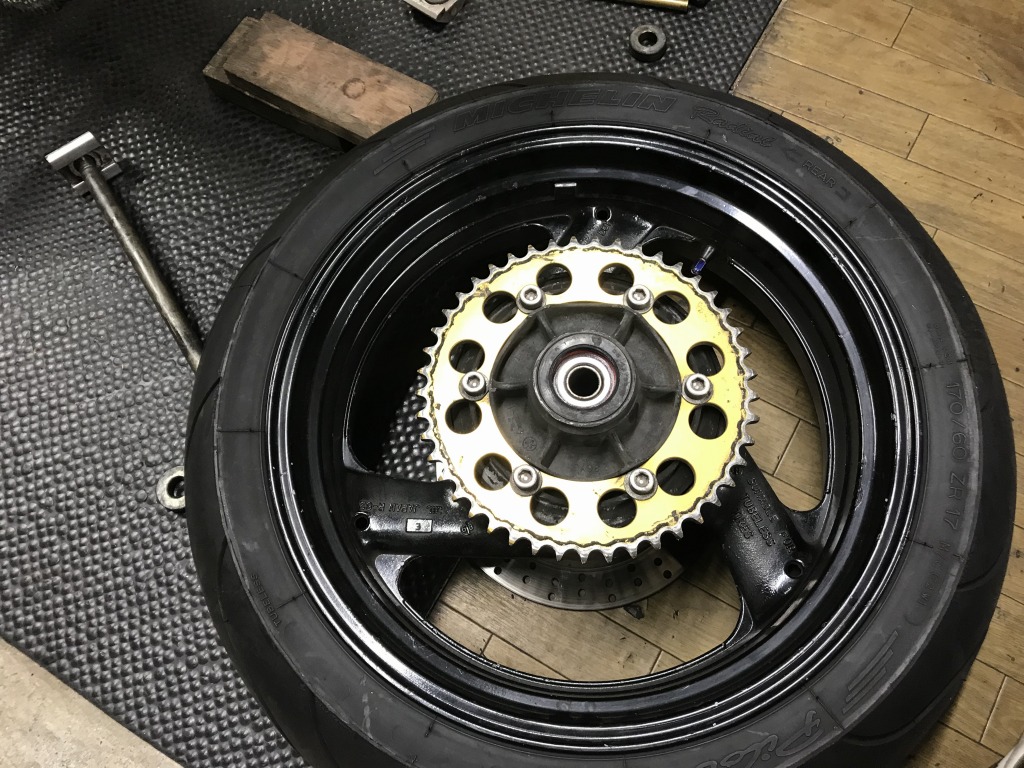

ホイールベアリングはスムーズです。

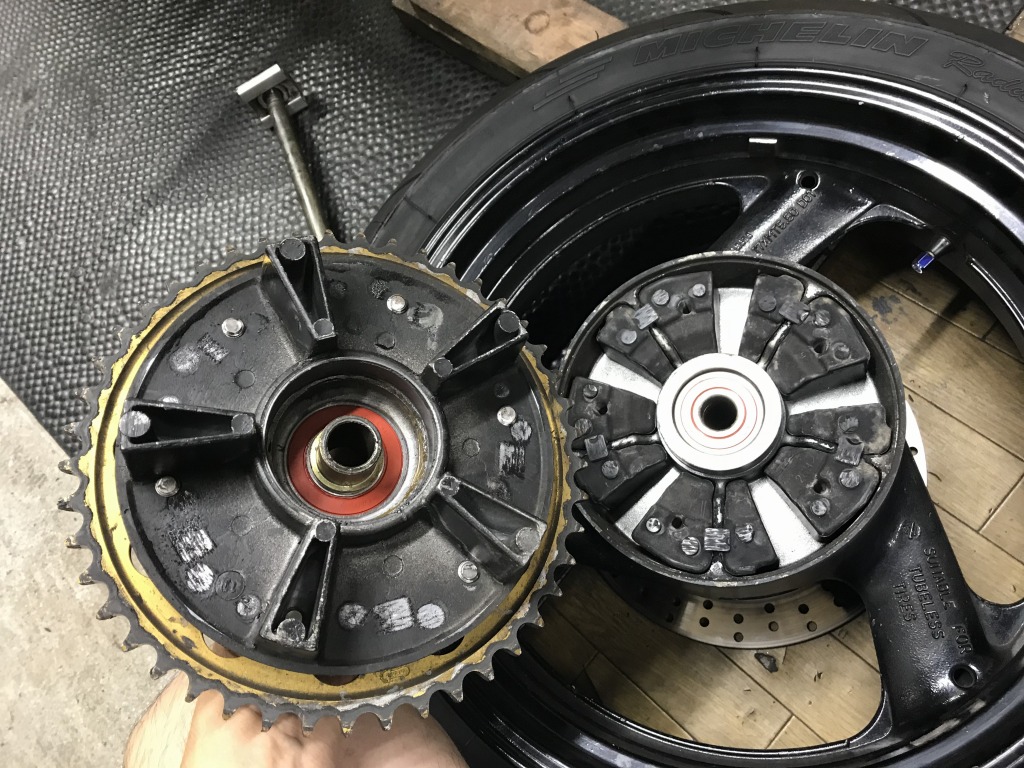

ハブダンパーも正常です。

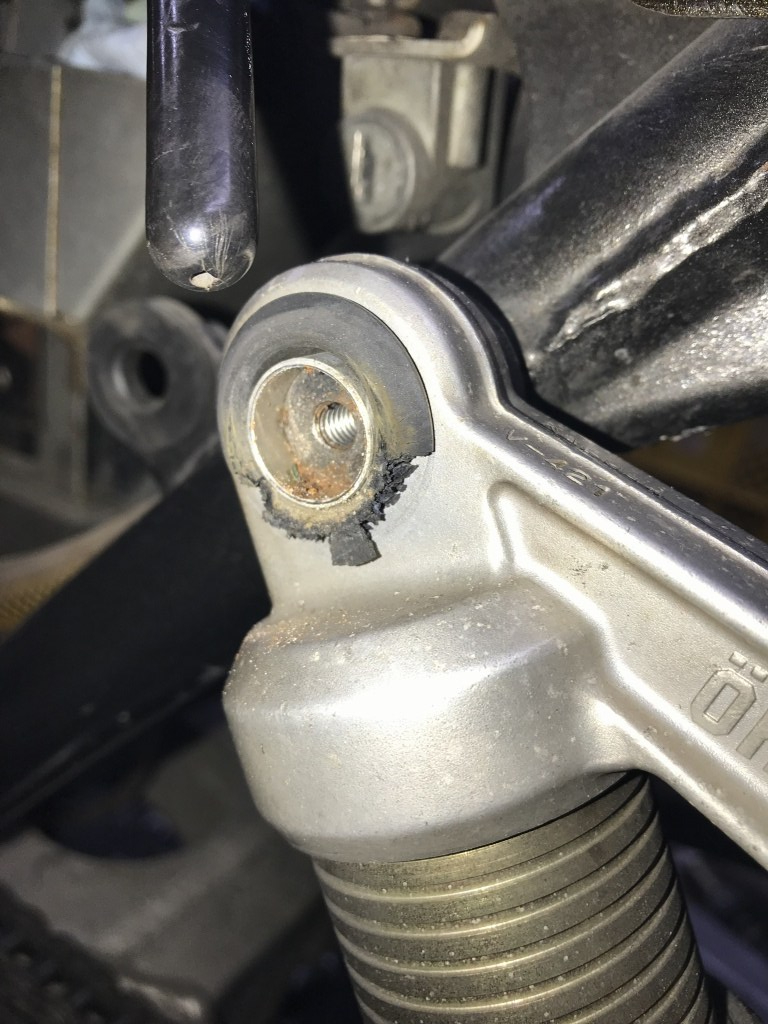

リヤショックのアッパーマウントは、薄いワッシャーを使っているので変形しています。これは剛性のあるワッシャーに交換が必要です。
マウントブッシュも劣化しているので要交換です。

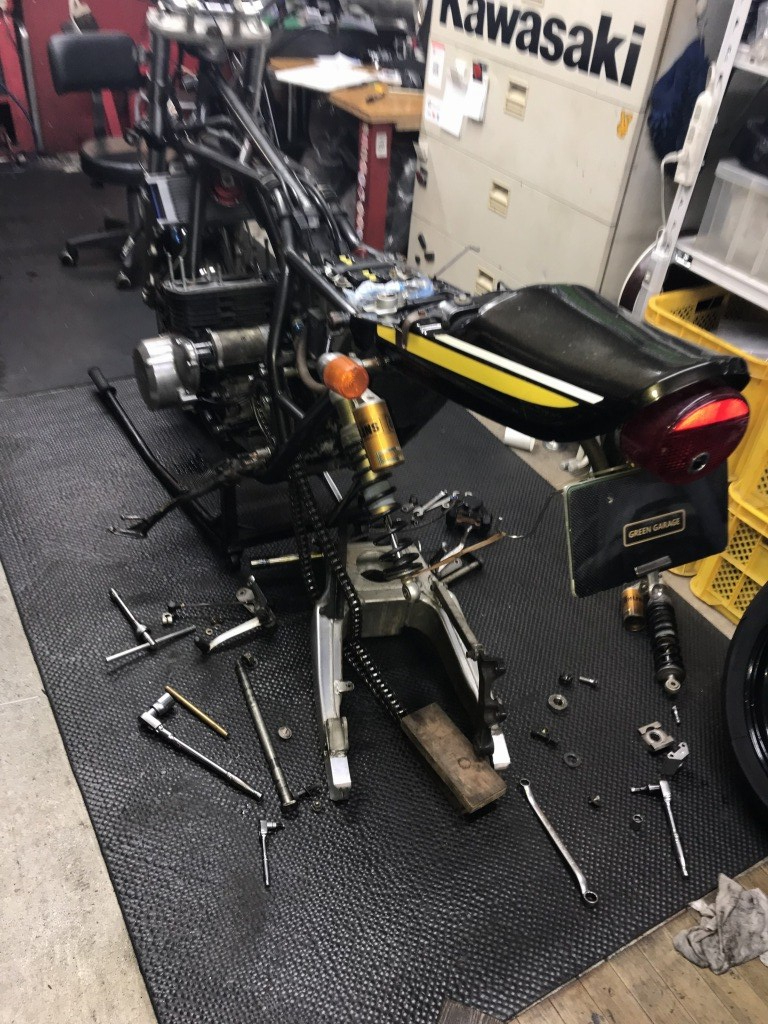

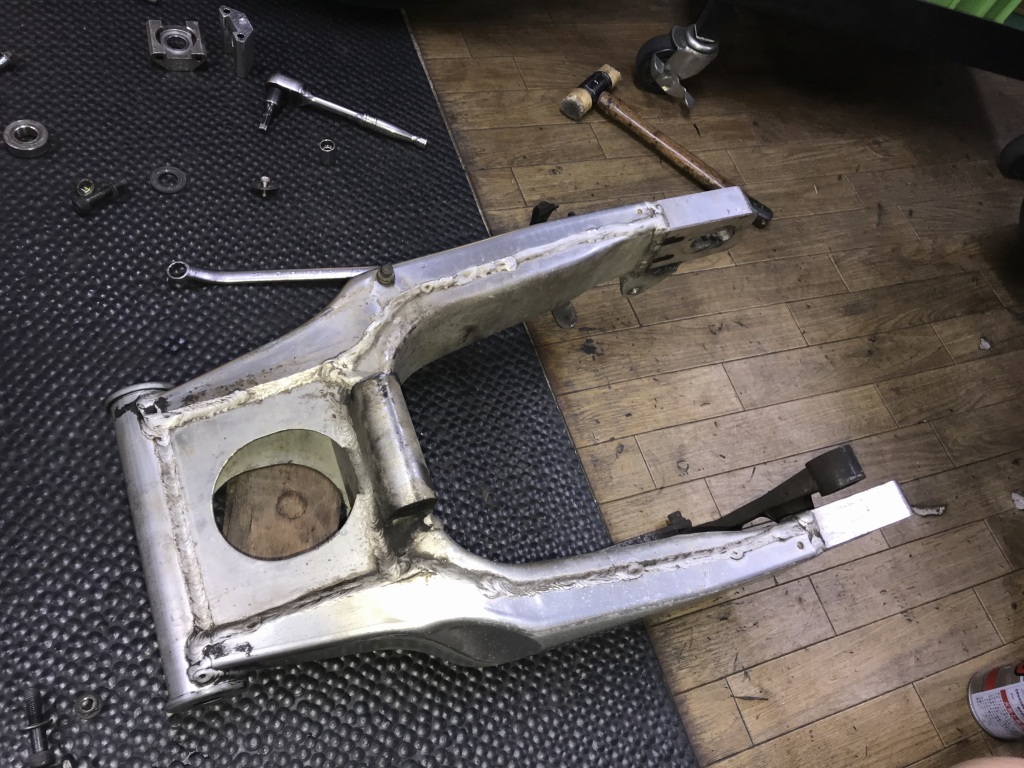

スイングアームを外します。

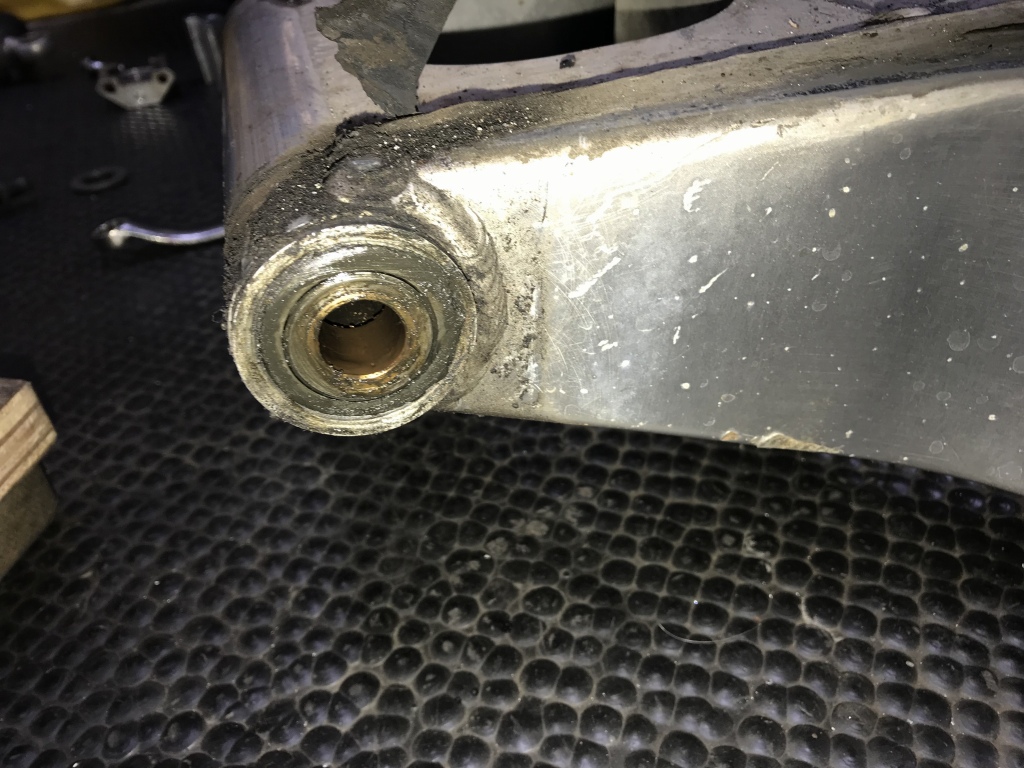

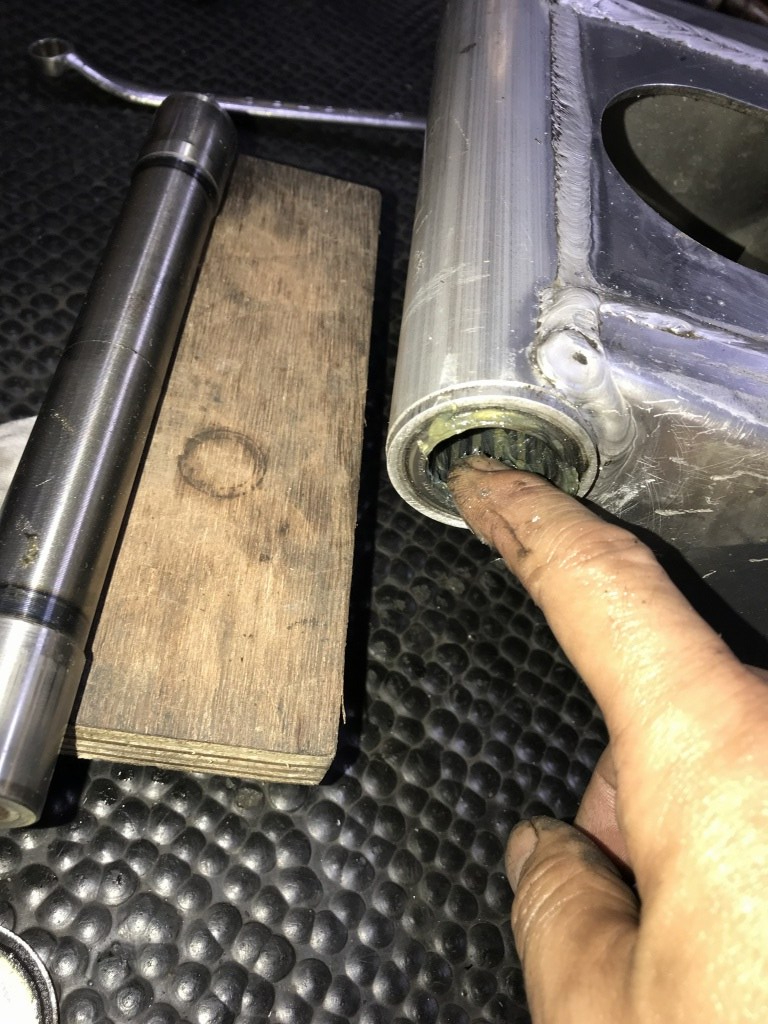

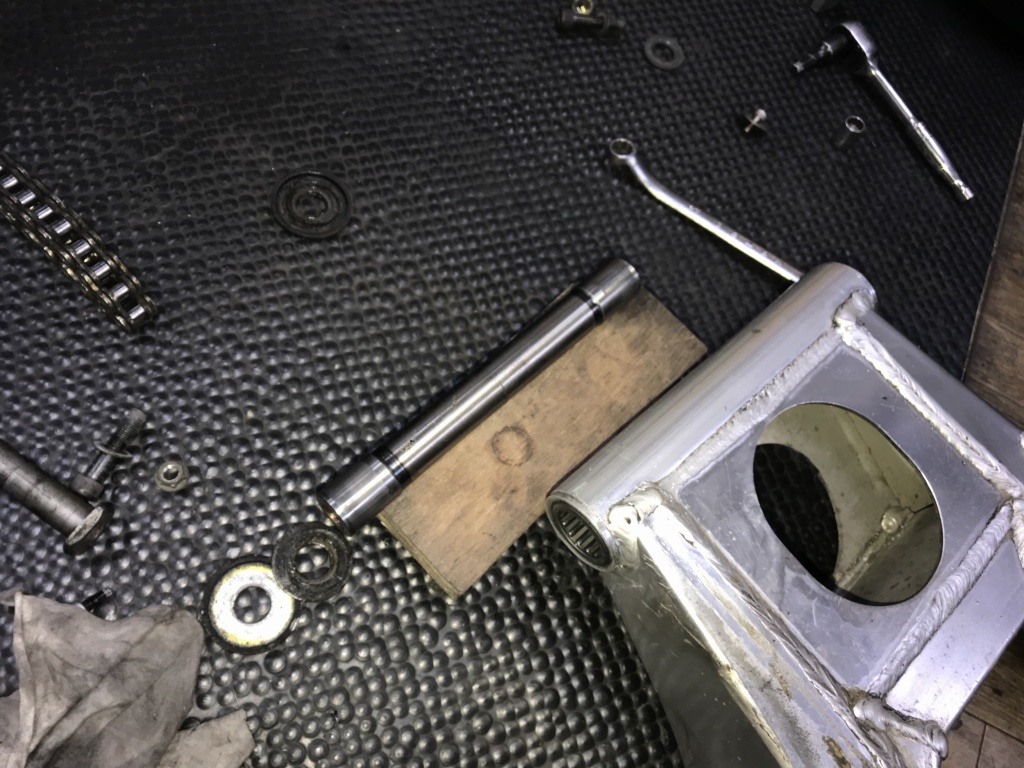

ピボットの動きはスムーズです。内径合わせに真鍮のカラーが圧入されていますね。
ピボットカラーも比較的きれいな状態です。

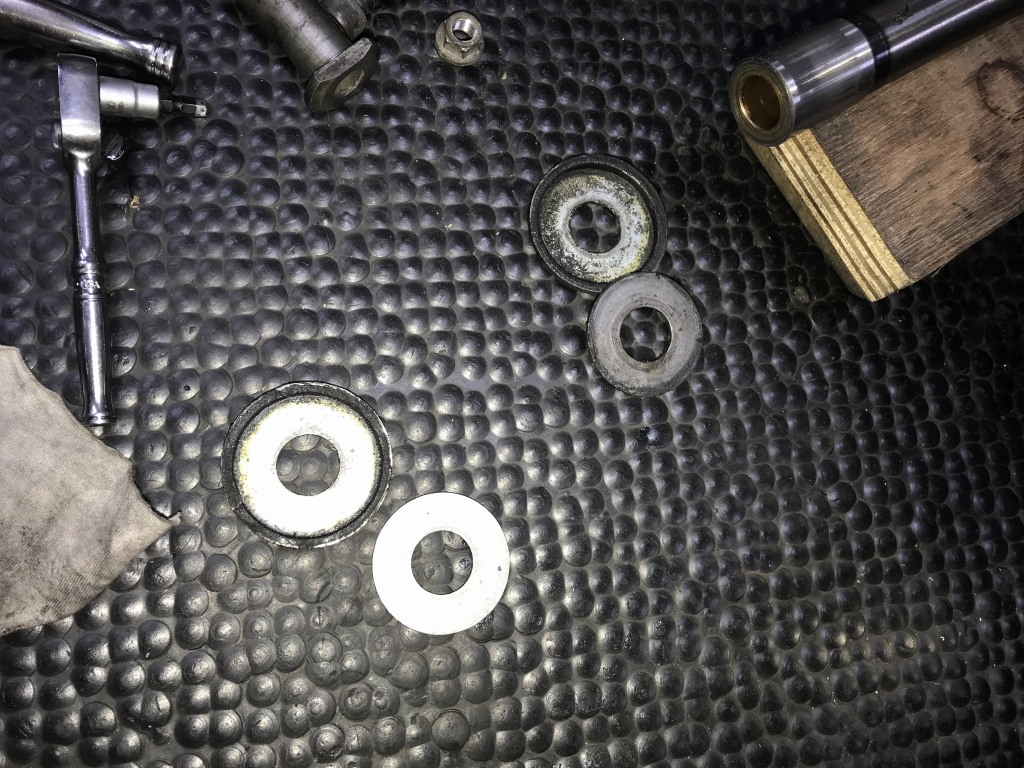

スラストのワッシャーは4枚構成。
古いグリスを拭き取り、新しいグリスを詰めます。
裏側はこんな感じ。

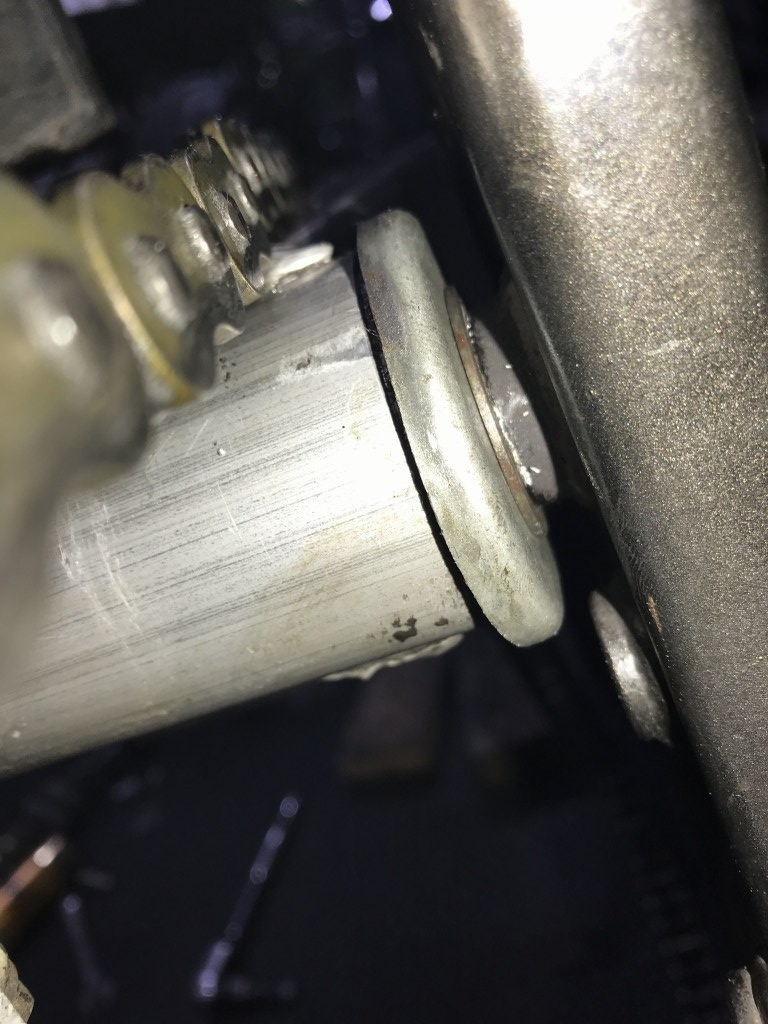

取り付けて軽く締めると、スイングアームが左右にカタカタ動きます。スラストのガタがあるようです。
ナットの下に入っていた薄いワッシャーは、もしかしたら内側に入れるスペーサーなのかも。
入れてみるとピッタリです。これでクリアランスを調整してあったようです。

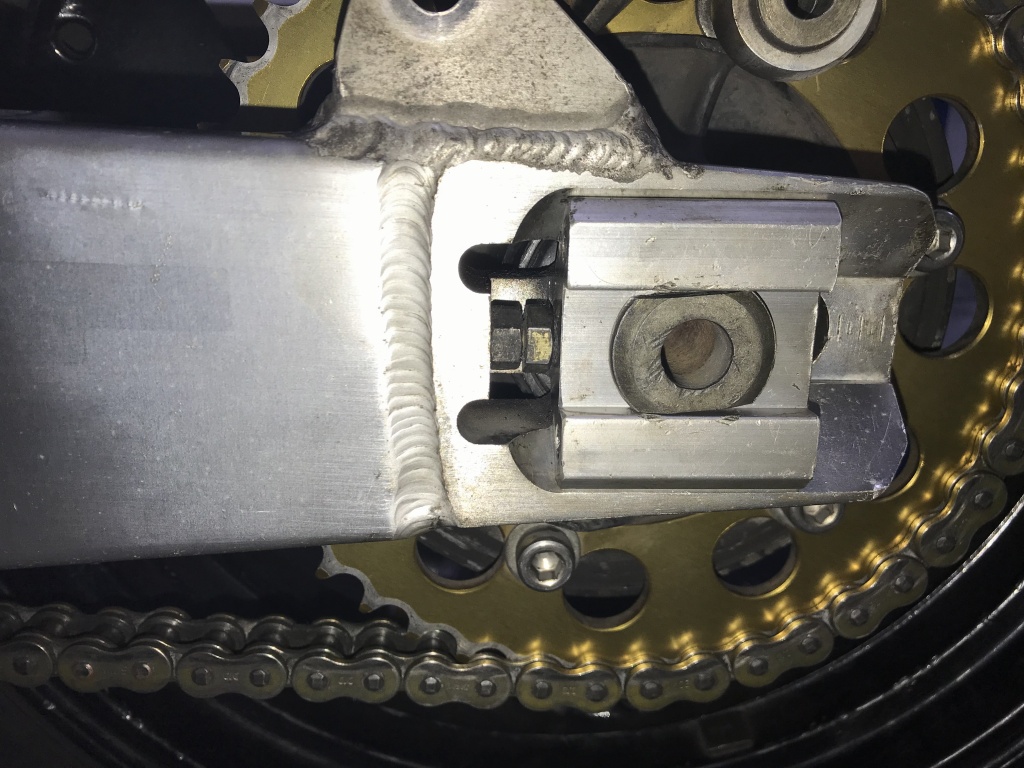

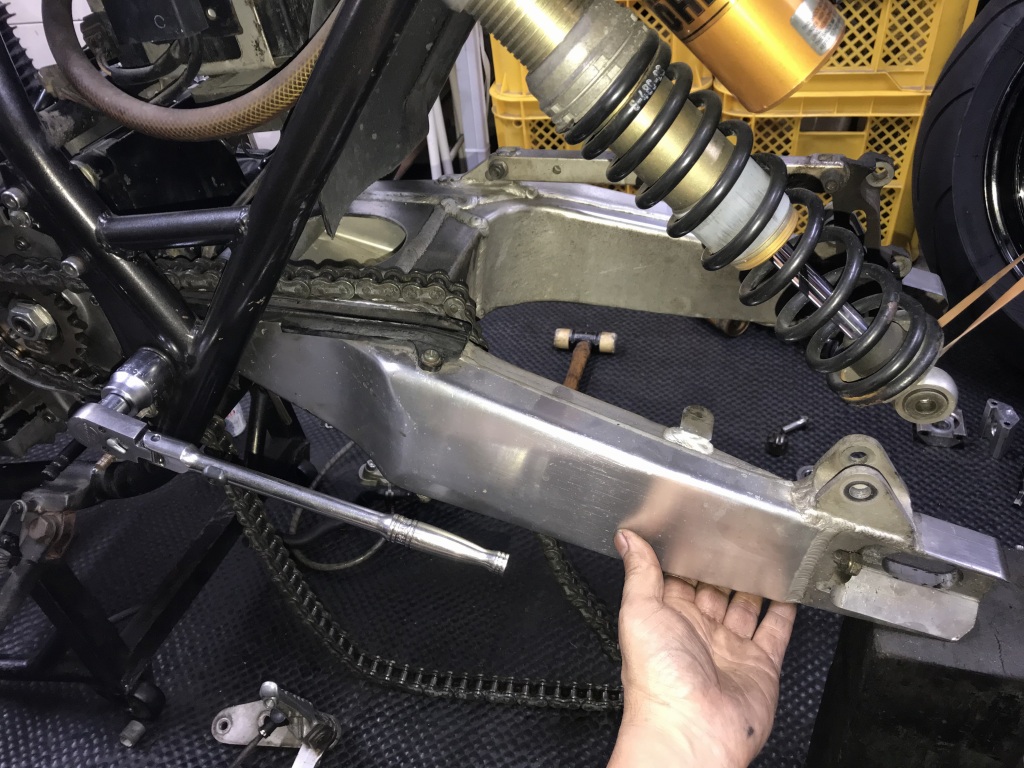

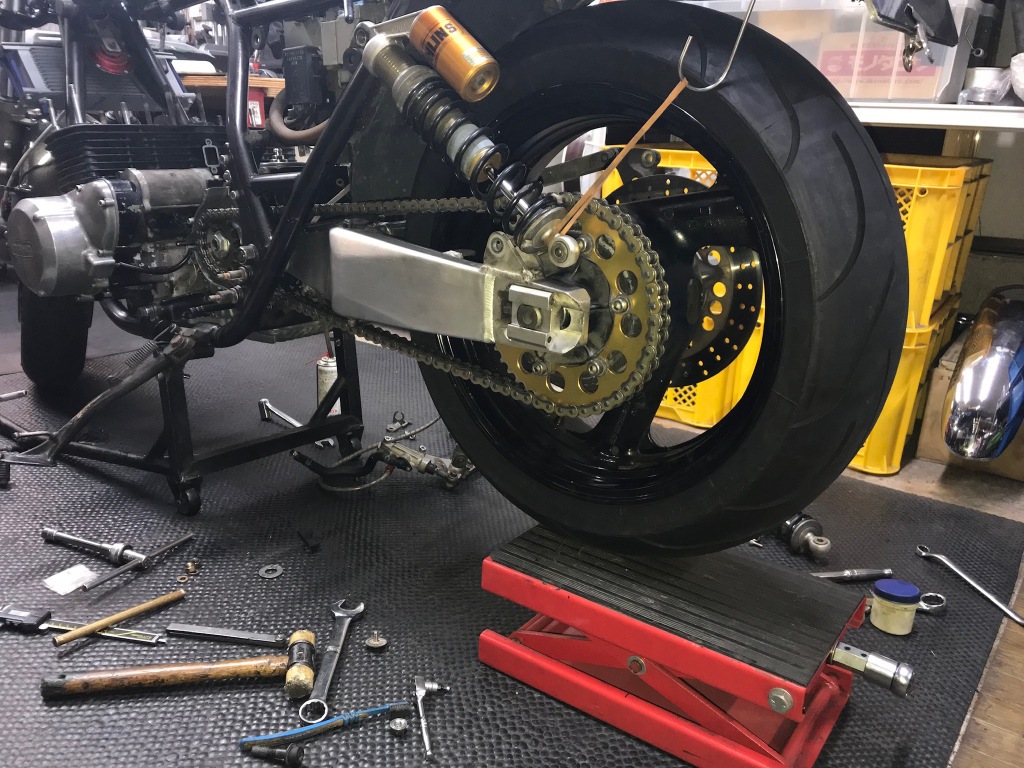

スイングアームを締め付け後、垂れ角が大きいのでチェーンの張り具合をチェックします。リヤホイールを持ち上げて、アウトプットシャフト、ピボットシャフト、リヤアクスルシャフトの3軸を一直線上に並べます。この状態が軸間が最も離れる状態です。ここでチェーンの遊びが極少になるよう調整します。すると、チェーンアジャスターは一番前なのに、チェーンが突っ張ってしまい、スイングアームが上がりません。
このまではチェーンが短すぎるので、チェーンはコマ数の多い物に交換することに。エンジンを脱着すると、若干エンジンは前に寄るのですが、それを考慮しても現在のチェーンは短いです。スイングアームの垂れ角の大きい車両は、チェーンの張り調整を間違い張り過ぎていると、3軸のベアリングの破損に繋がるので要注意です。
