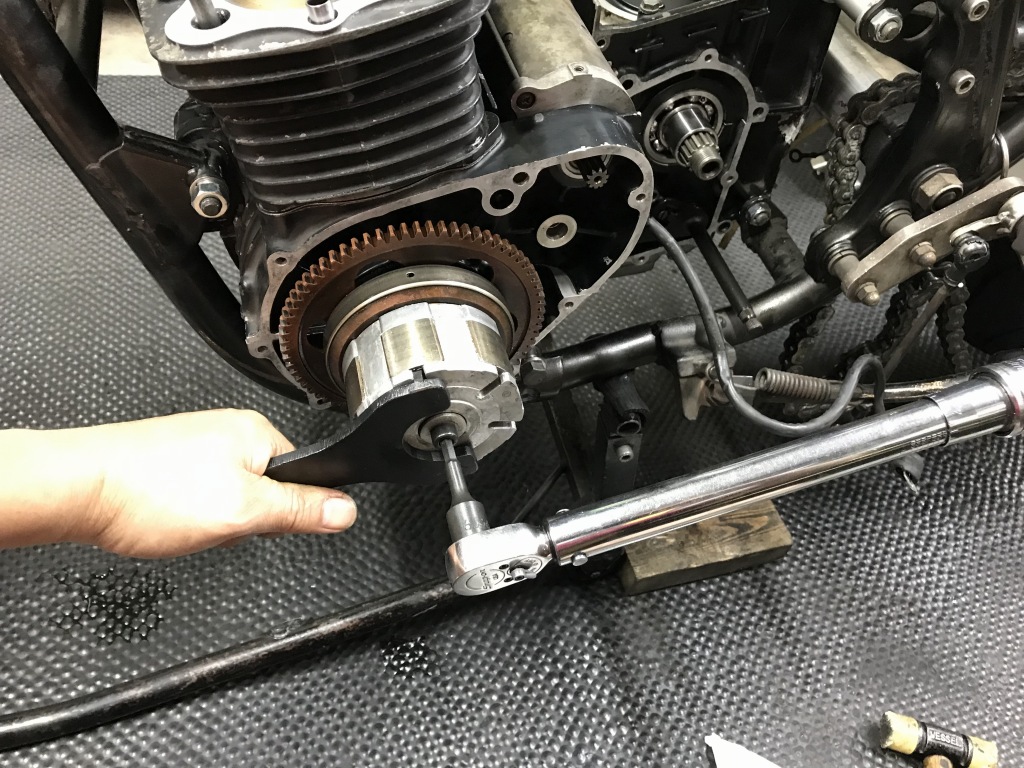

エンジン腰下組み立ての続きです。スタータークラッチの締め付けトルクを確認します。問題ありません。
クランクに子部品をセットします。
マグネットローターを取り付けます。

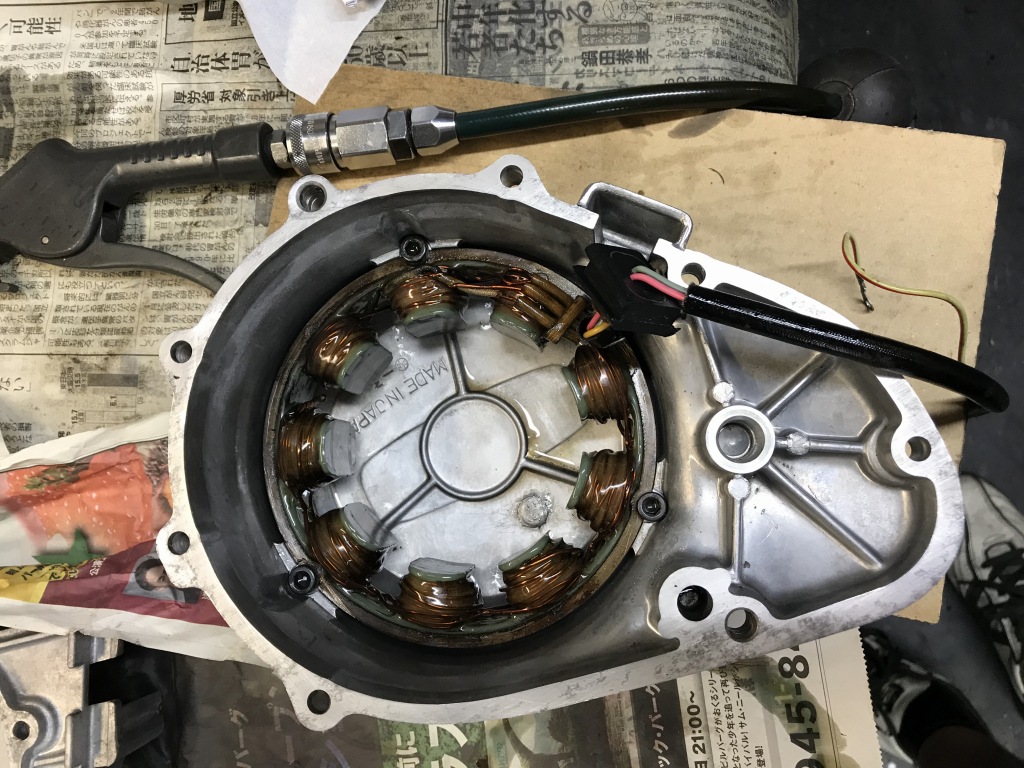

ステーターコイルはきれいなので交換歴があるようです。

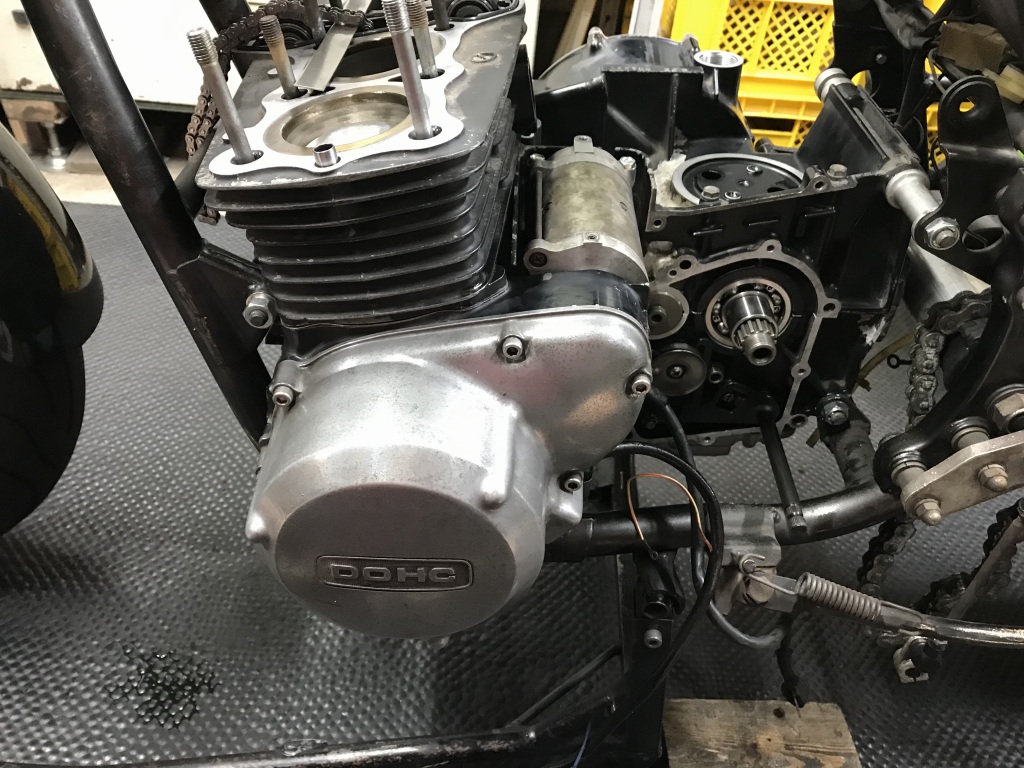

ジェネレーターカバーを取り付けます。

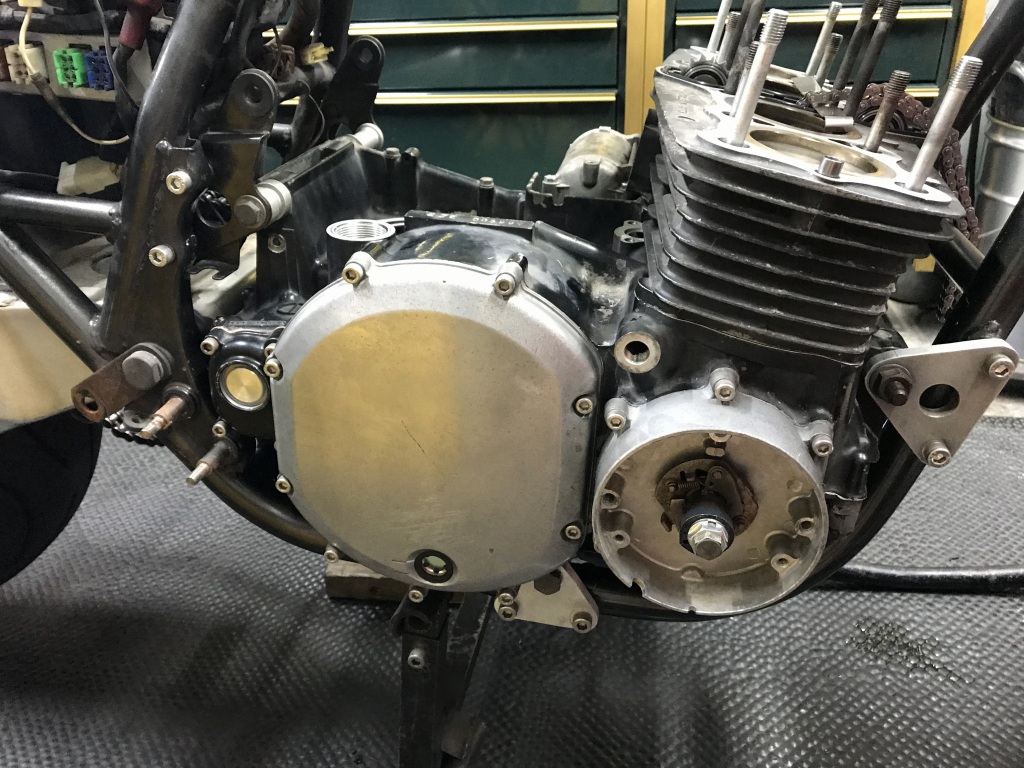

反対側のカバー類も完了です。
作業スペースができたところで、ヘッドの分解点検をします。

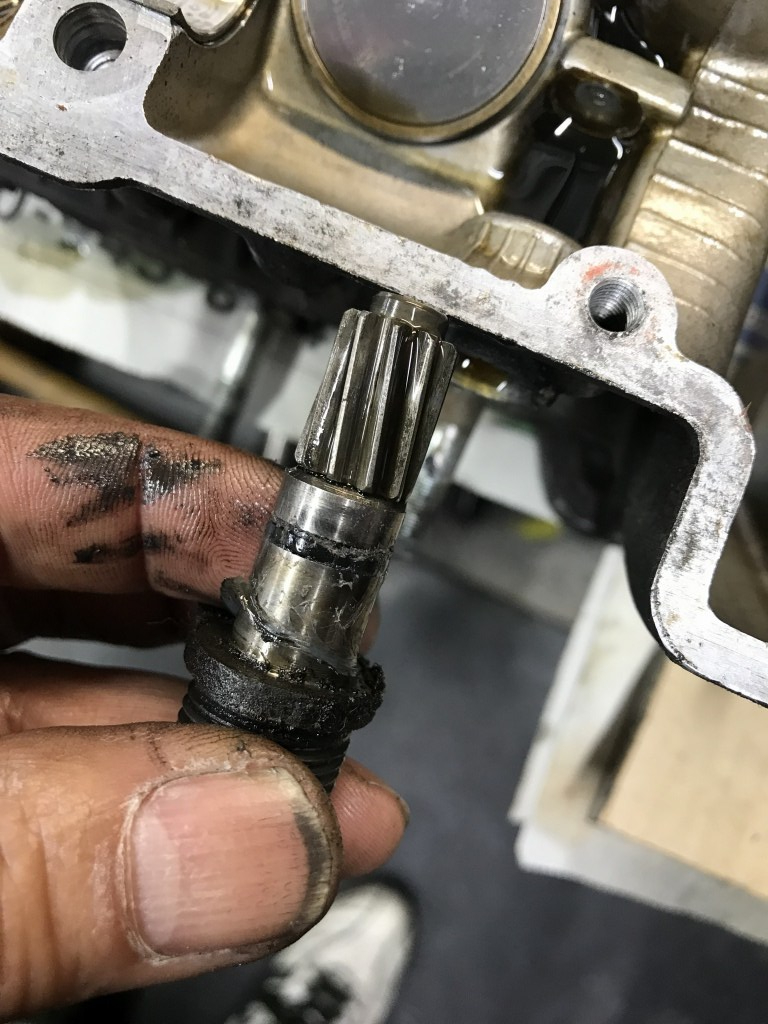

タコギヤを取り外します。Oリングはヘタり、ここも液体ガスケットで埋められていました。
オイルシールはこの向きに取り付けられており、裏表逆だったのが解ります。

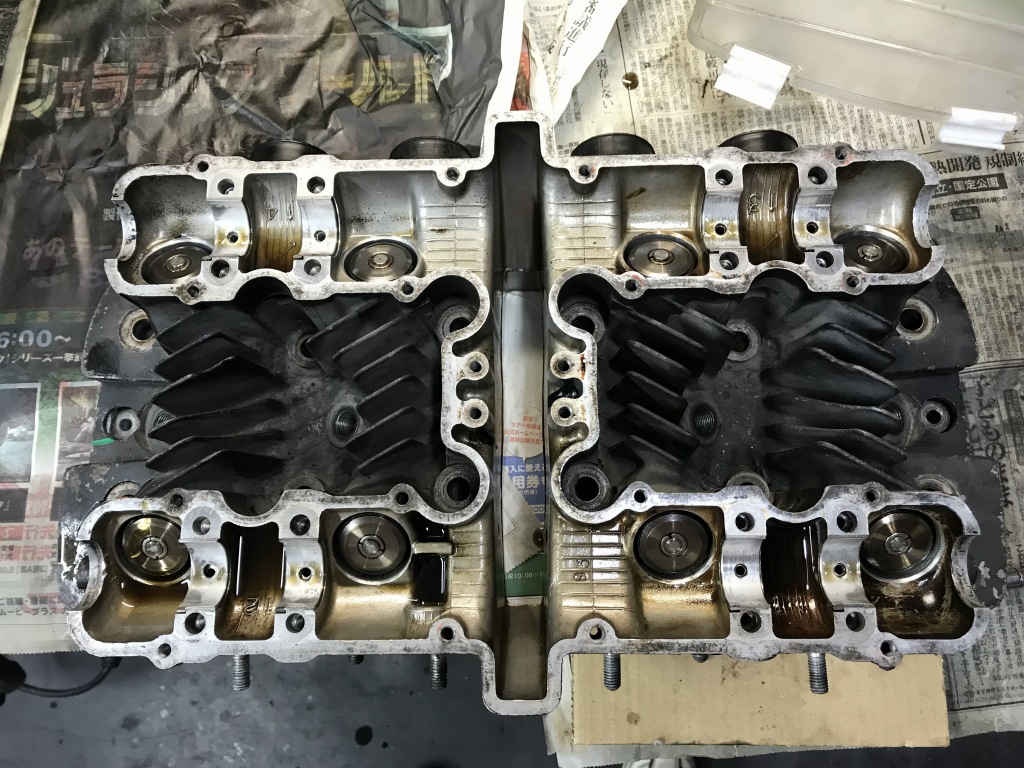

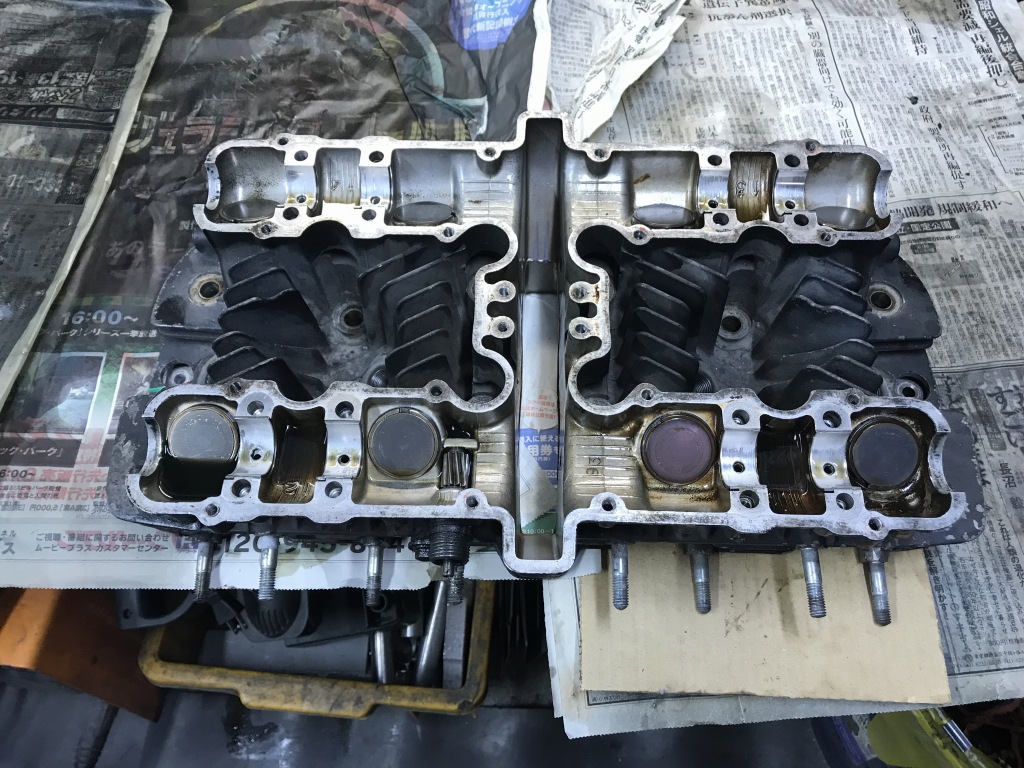

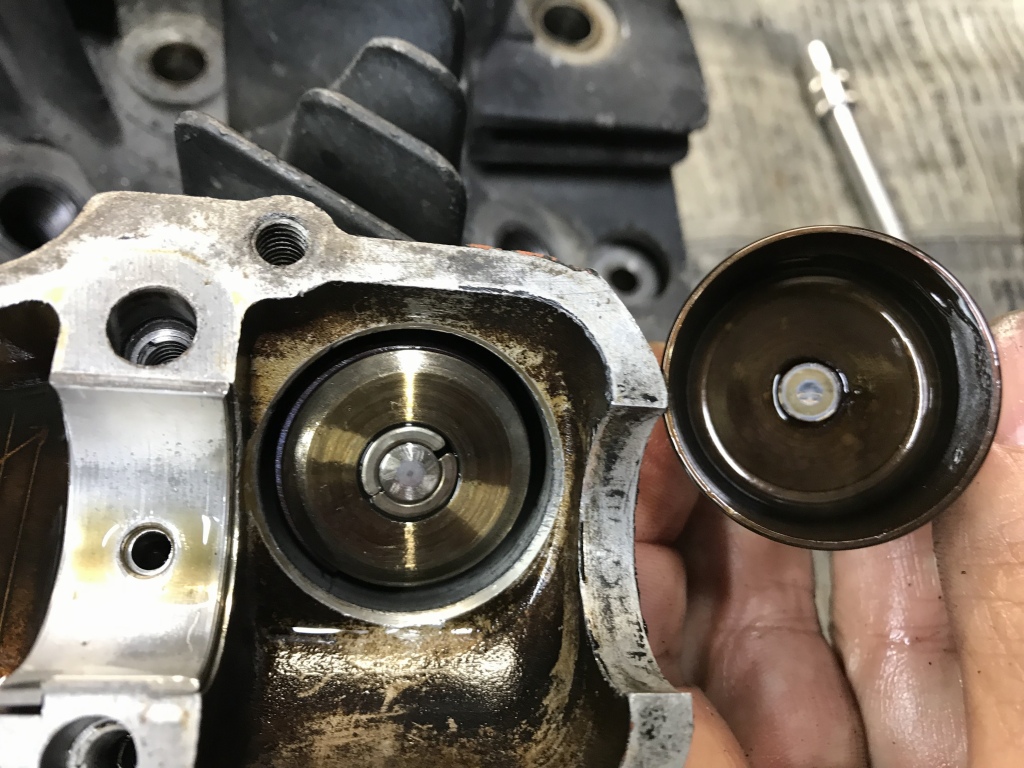

リフターを外します。リテーナーの大部分が純正ではないようです。ステンレスでしょうか。

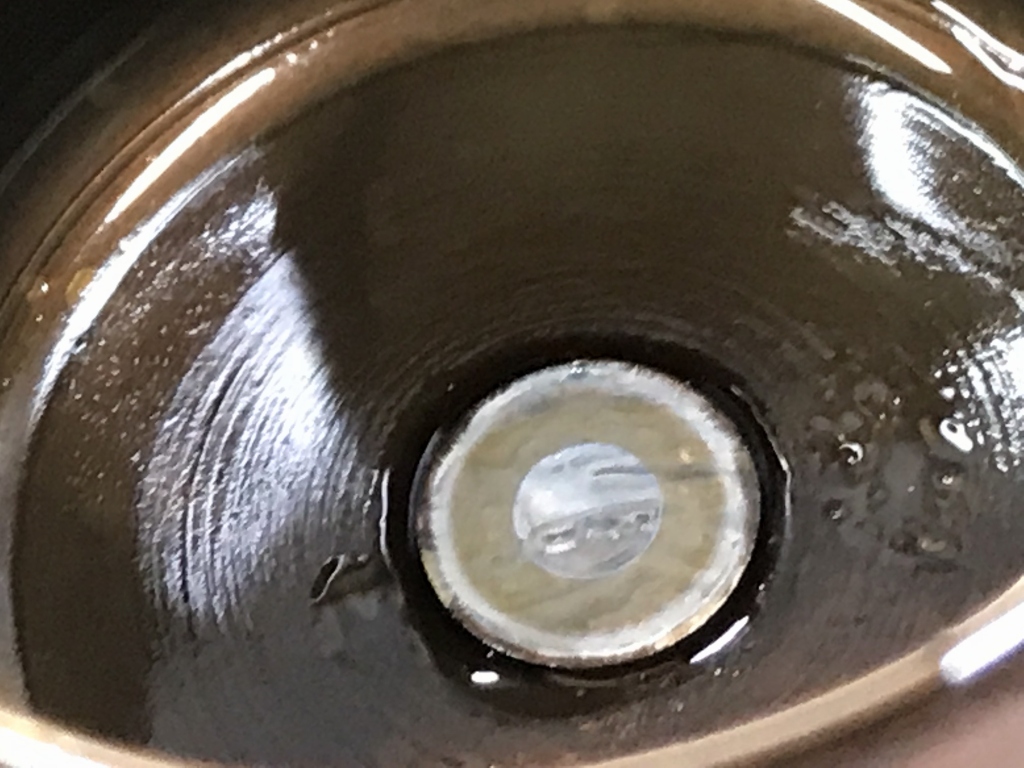

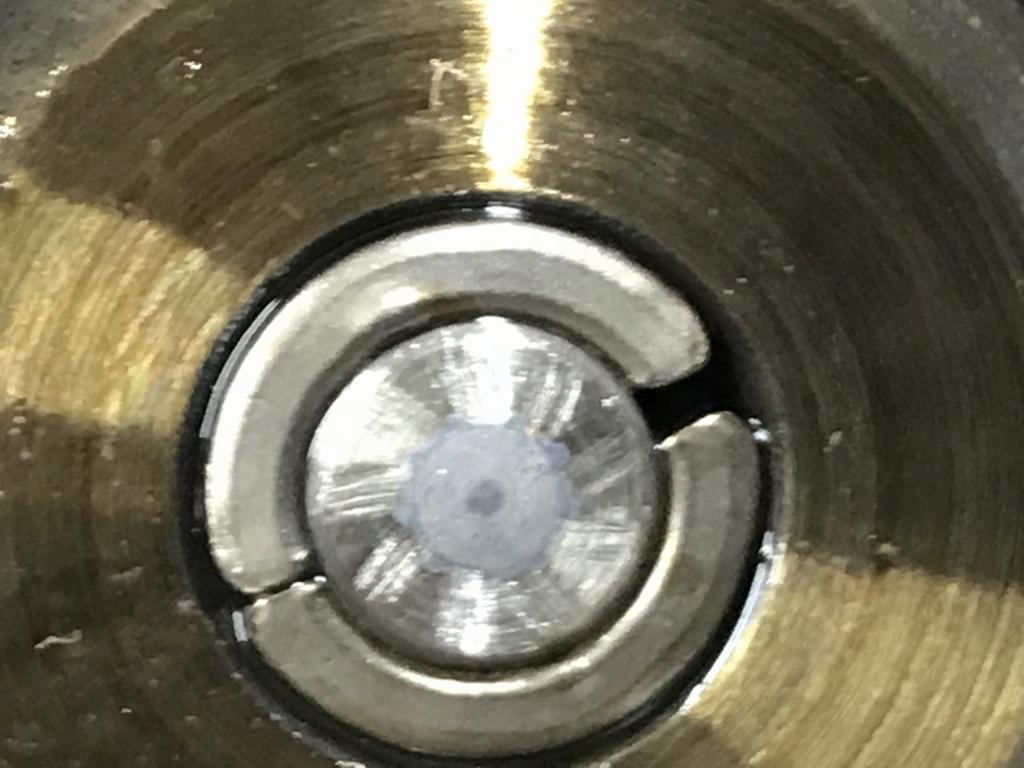

ステムエンドが限界まで研磨されており、コッターとほぼ面一です。エンドの研磨は平面ではなく中凸なので、リフター側も中心が摩耗しています。インテーク側4ヶ所ともこれと同じです。

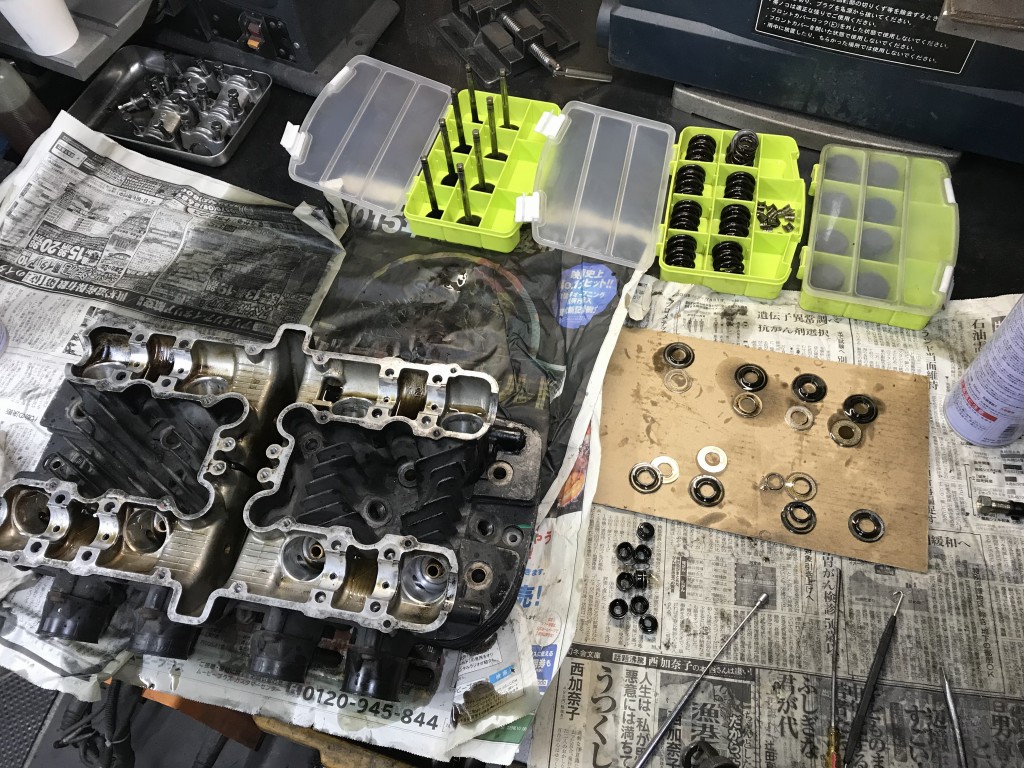

バルブスプリングを外します。純正ではなく強化スプリングが付いていました。

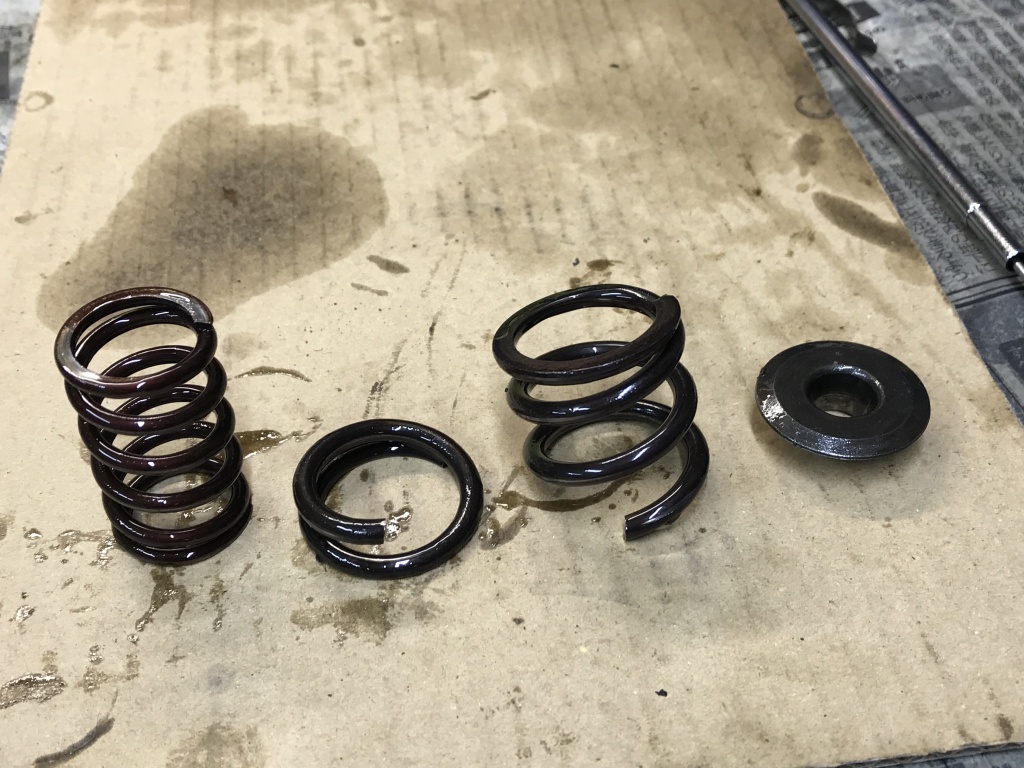

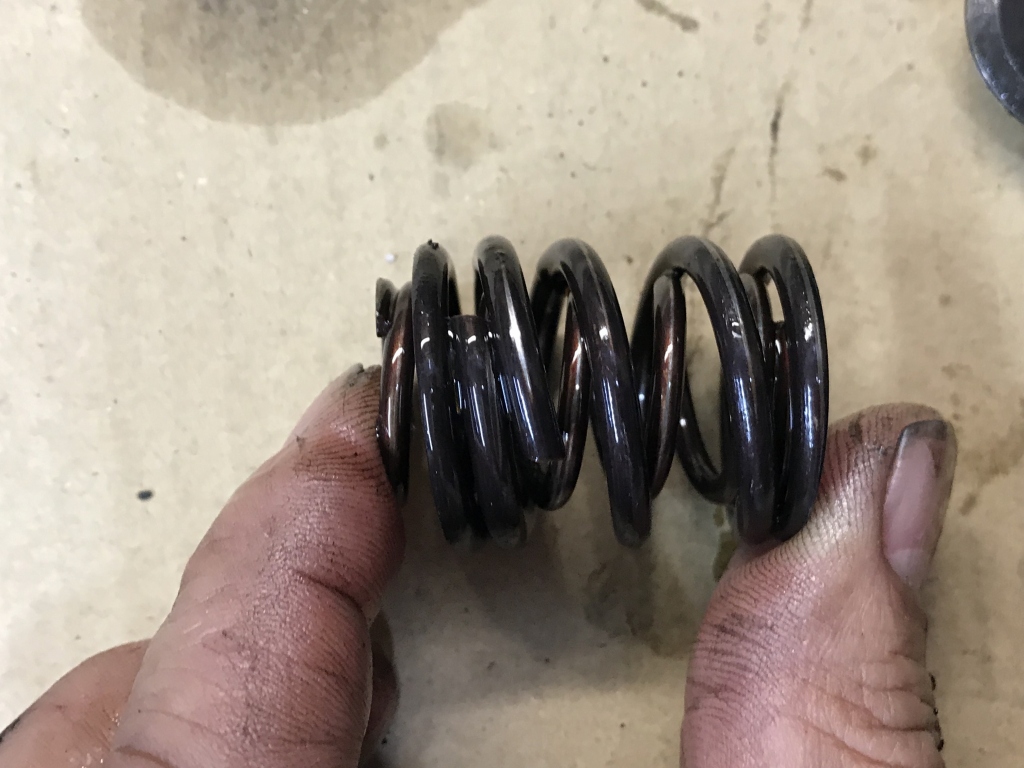

1番インテークのアウタースプリングは折れています。エンジン異音の原因はこれかもしれません。
これでも普通に走れていました。

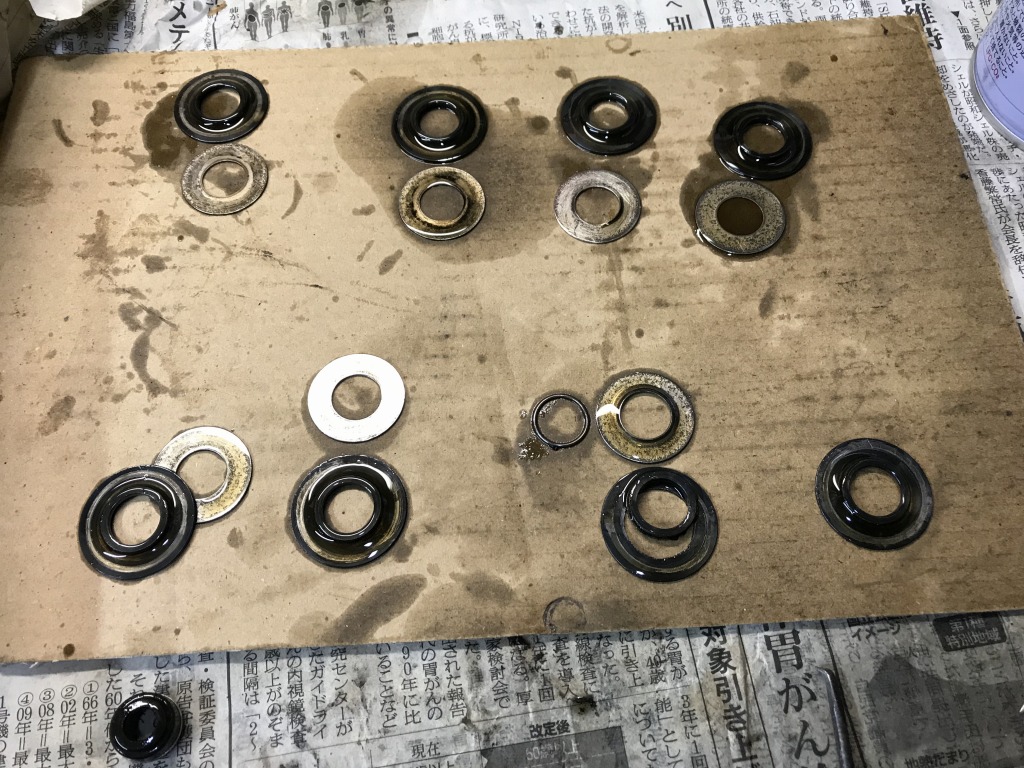

バルブスプリングの奥にあるスプリングシートは、シム入りの特殊な物でした。

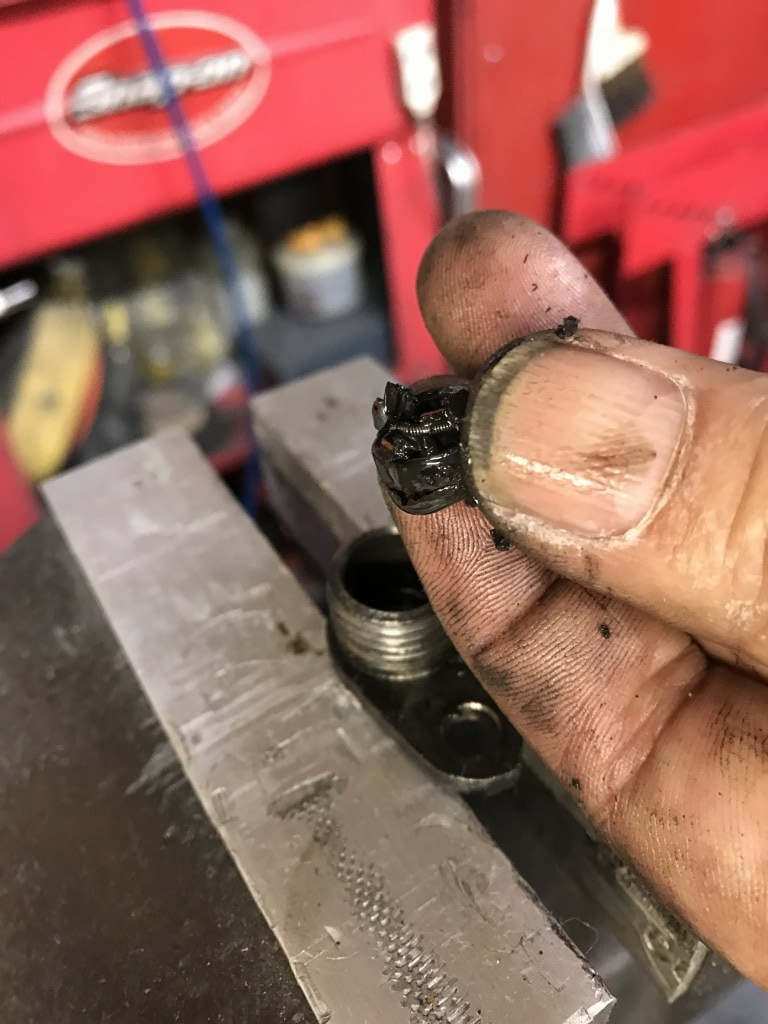

シートの一部は破損しています。
不明なリングも見つかりました。
まだ一つだけシムが取れずに残っています。

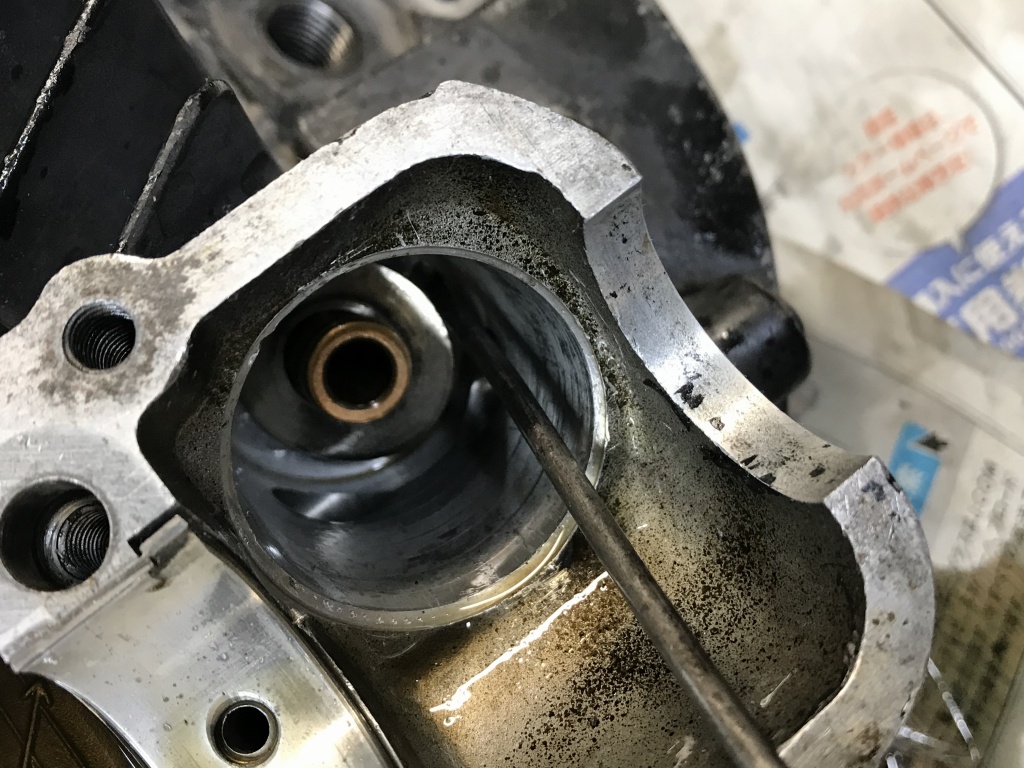

引っ掻け工具を作ってシムを取り出します。

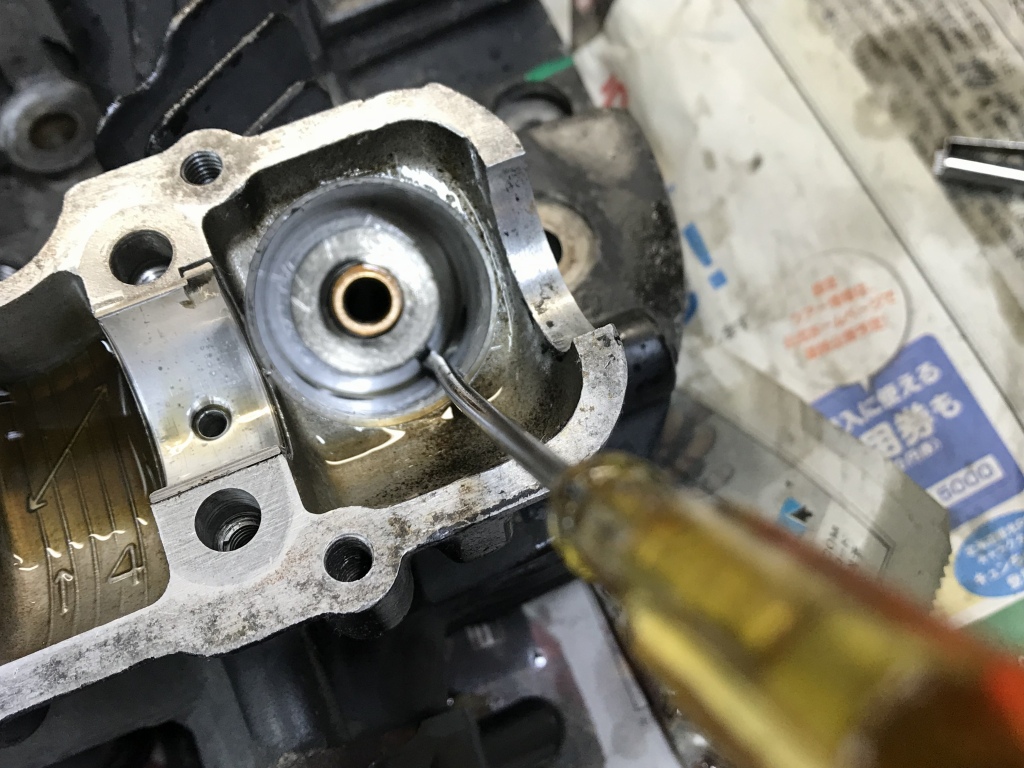

工具を下に潜り込ませます。
なんとか持ち上げられました。

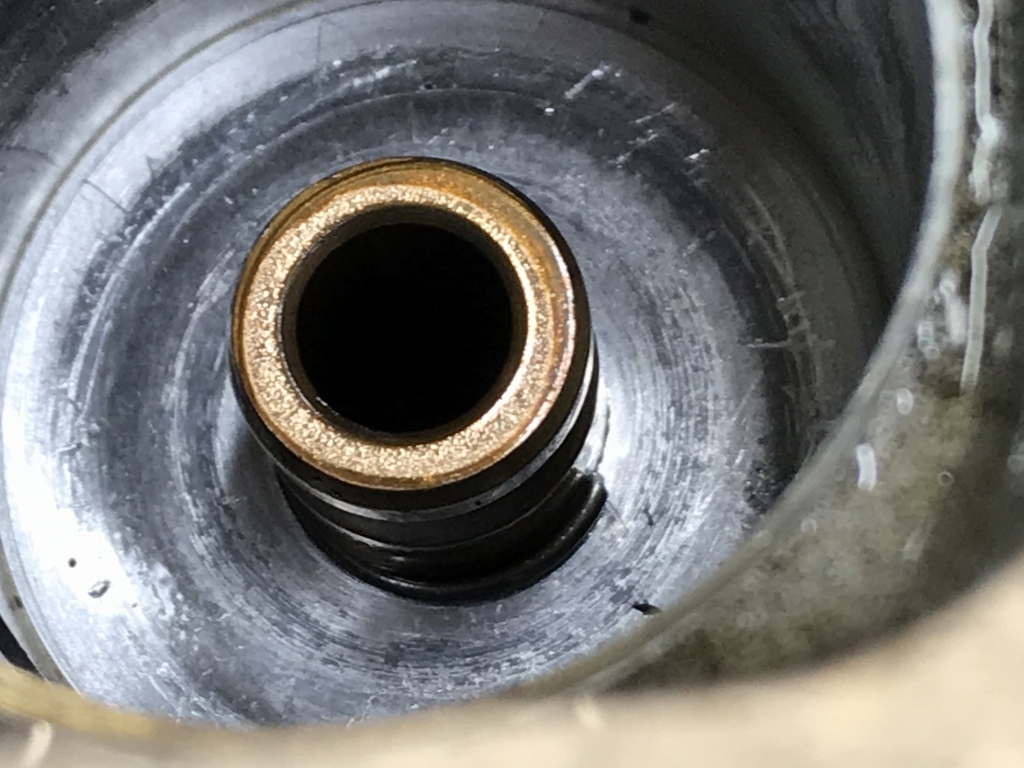

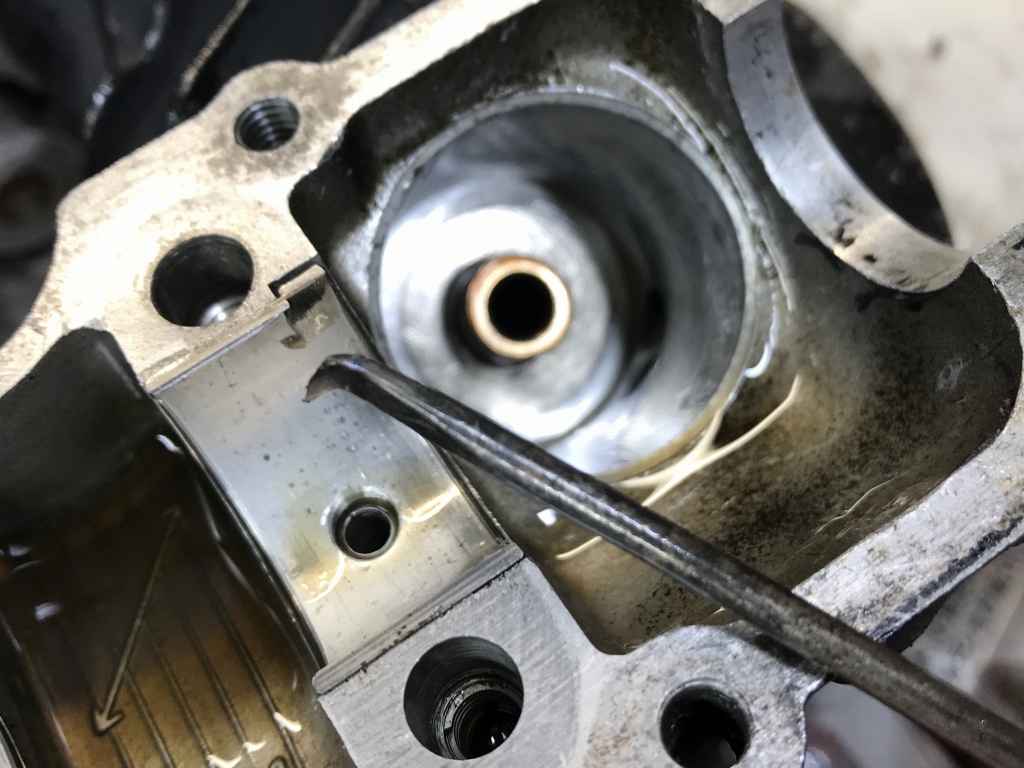

シムを外すと、バルブガイドのサークリップが一部飛び出しています。ガイドは磁石に付かないので、純正の鋳鉄ではなく銅系の材質です。よって、過去に全部交換されています。

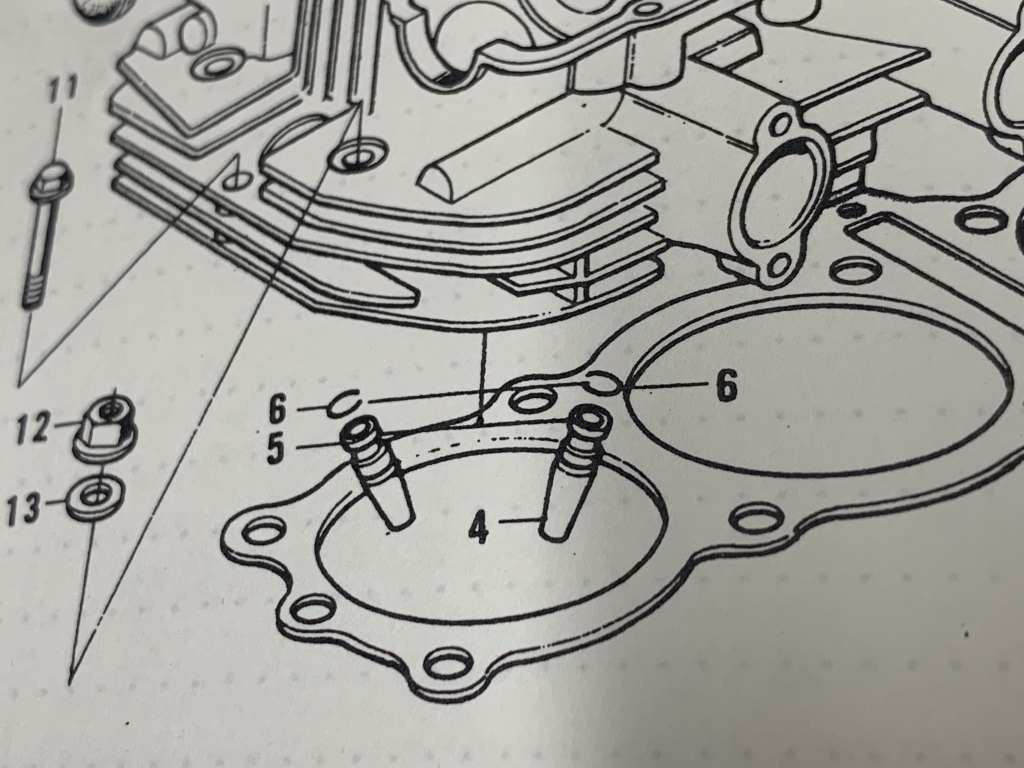

サークリップは図の6番の部品です。

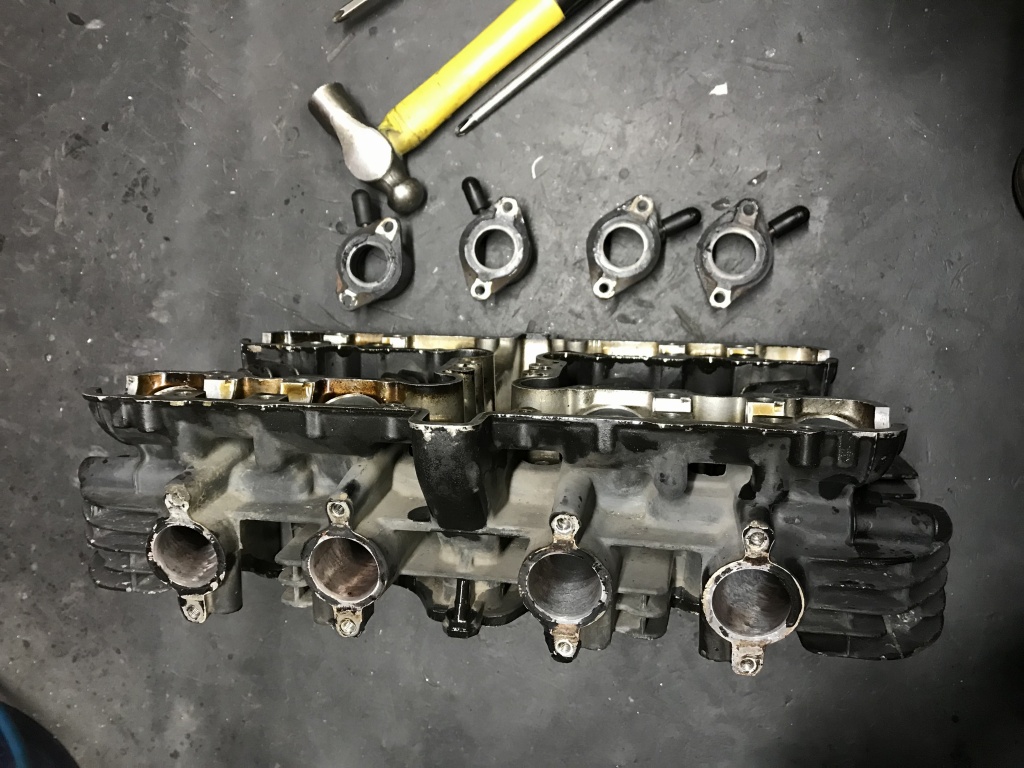

キャブホルダーも外します。ポートは軽く研磨されています。

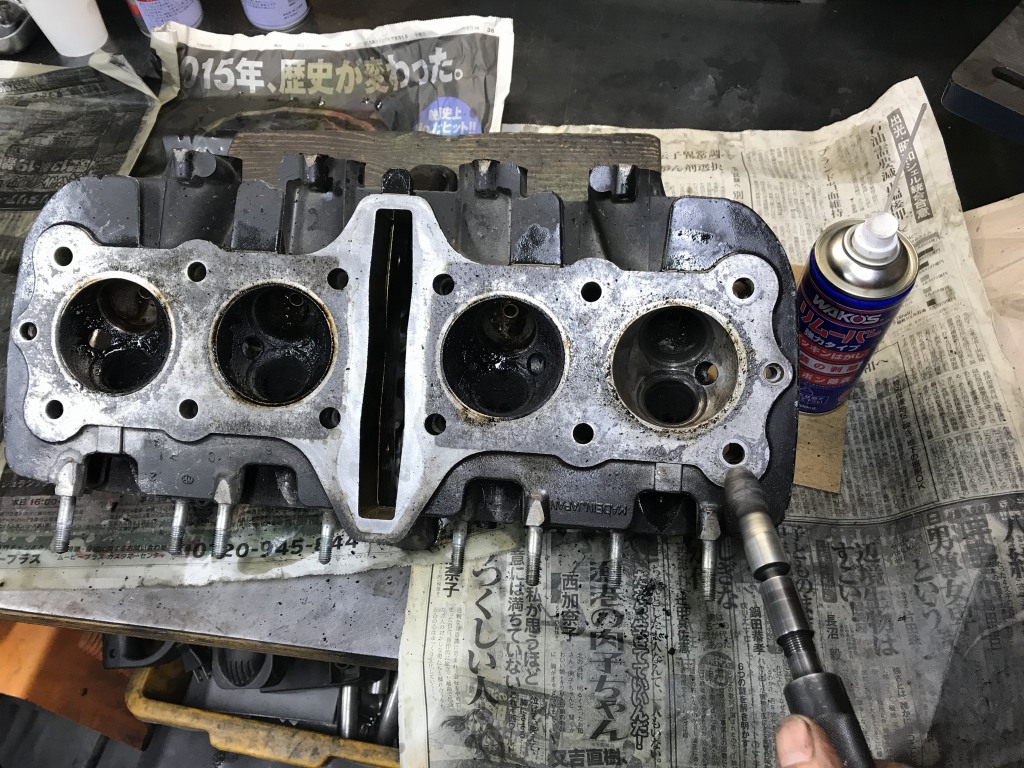

燃焼室のカーボンを落とします。

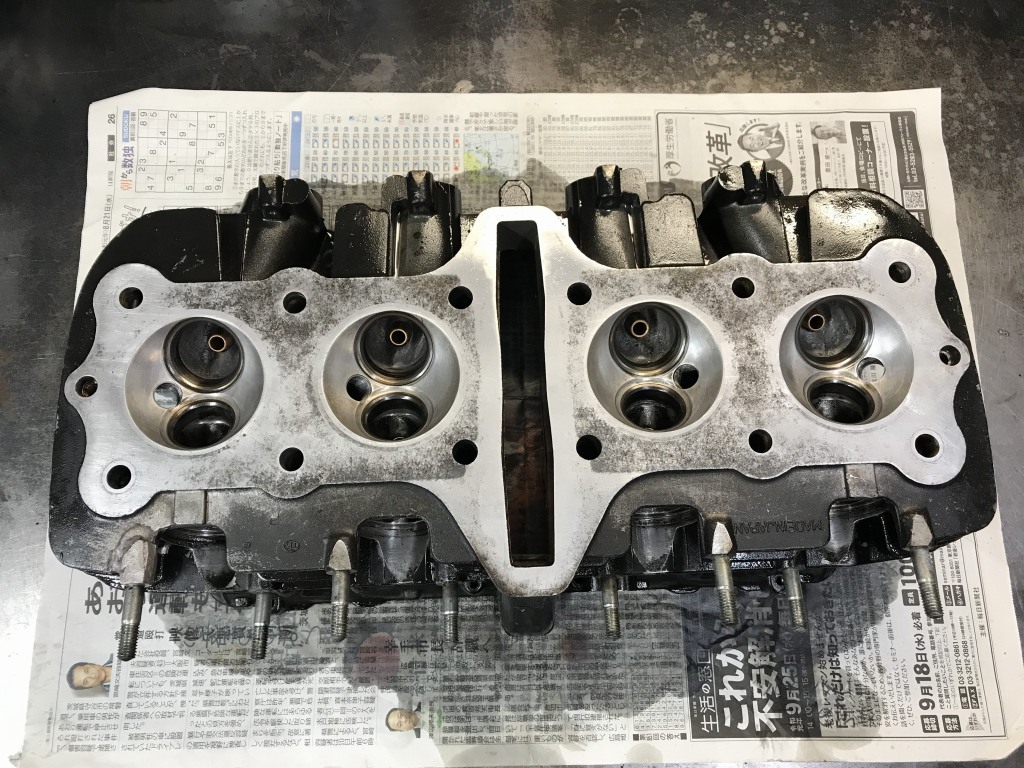

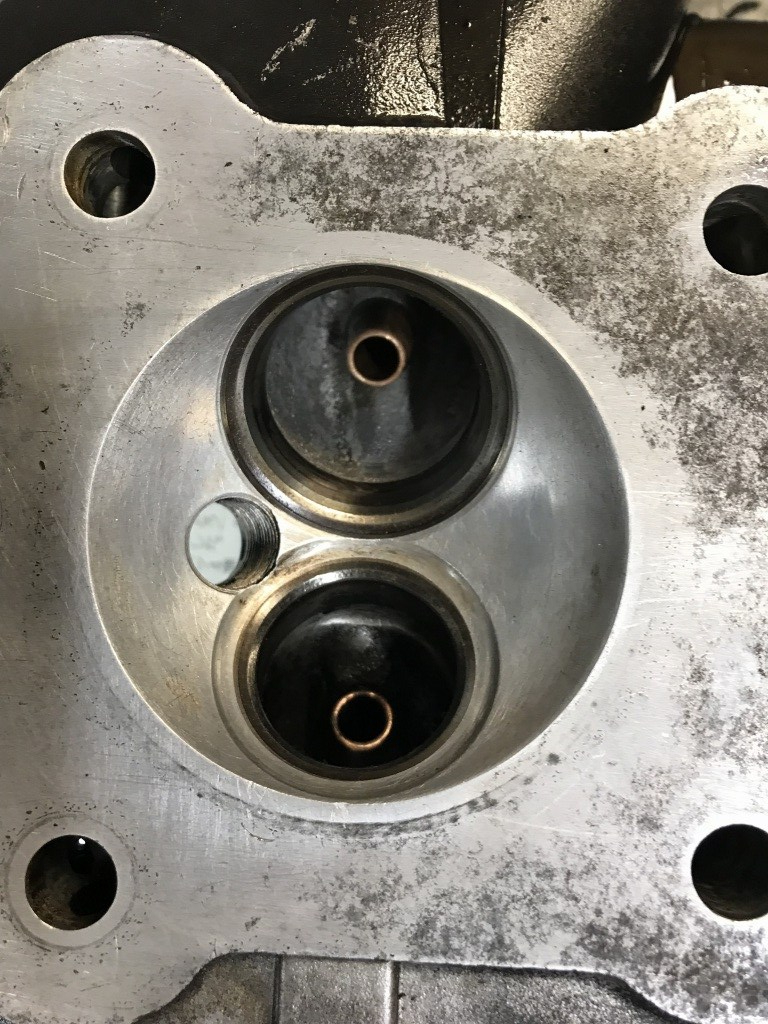

燃焼室にクラックなどは無いようです。
バルブのカーボンを落とします。

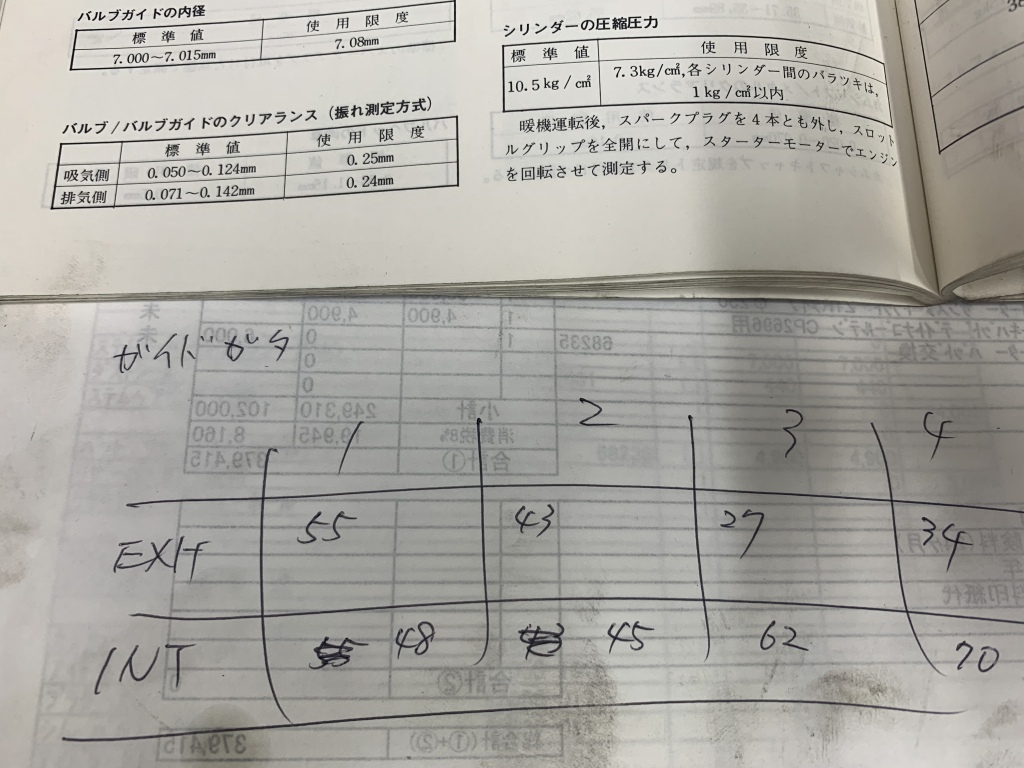

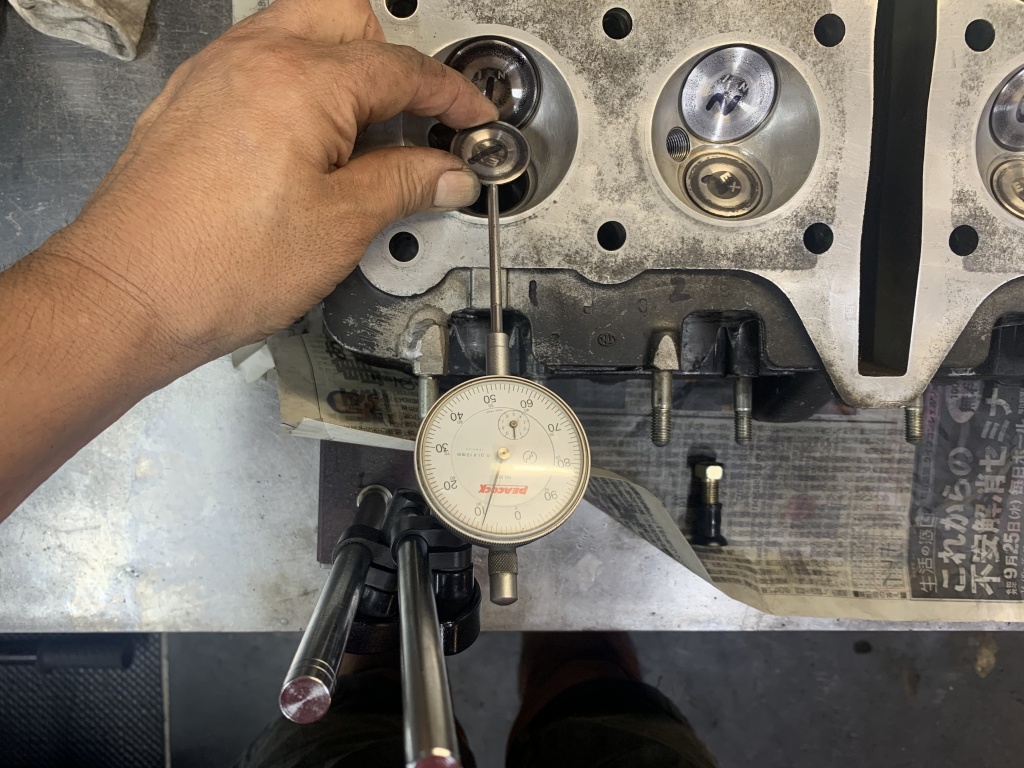

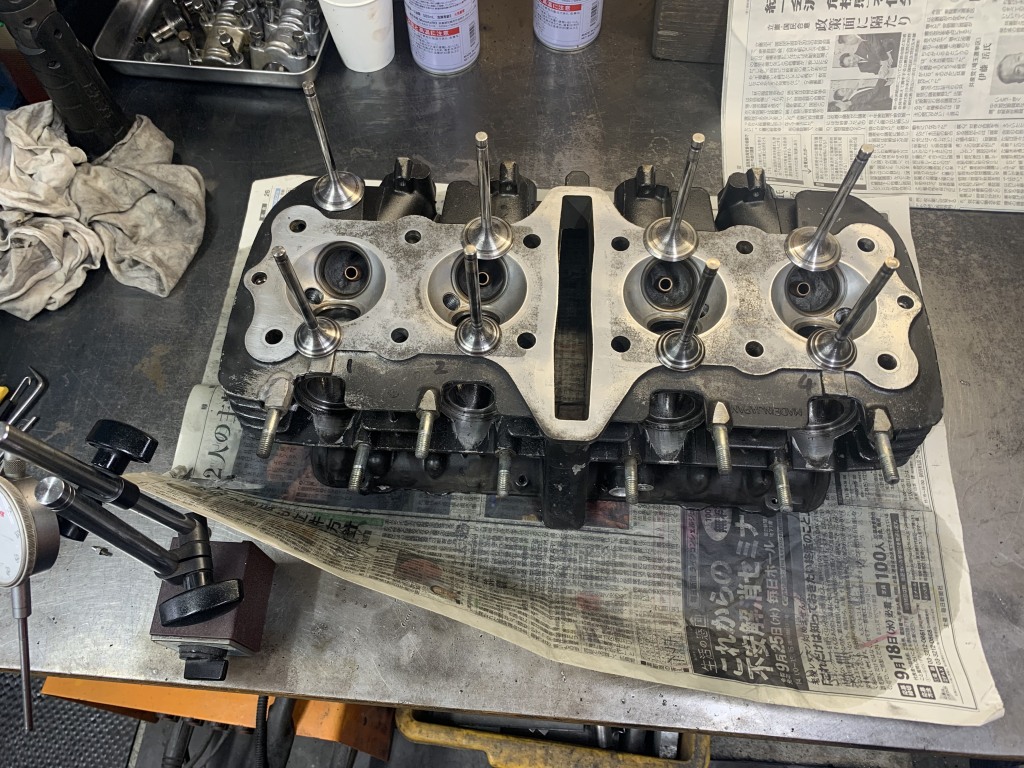

全て洗浄完了し、ガイドのガタを計測します。
8ヶ所とも限度値を大幅に超えるガタがありました。
使用限度は約0.25ミリ、計測値は0.43から0.70ミリです。

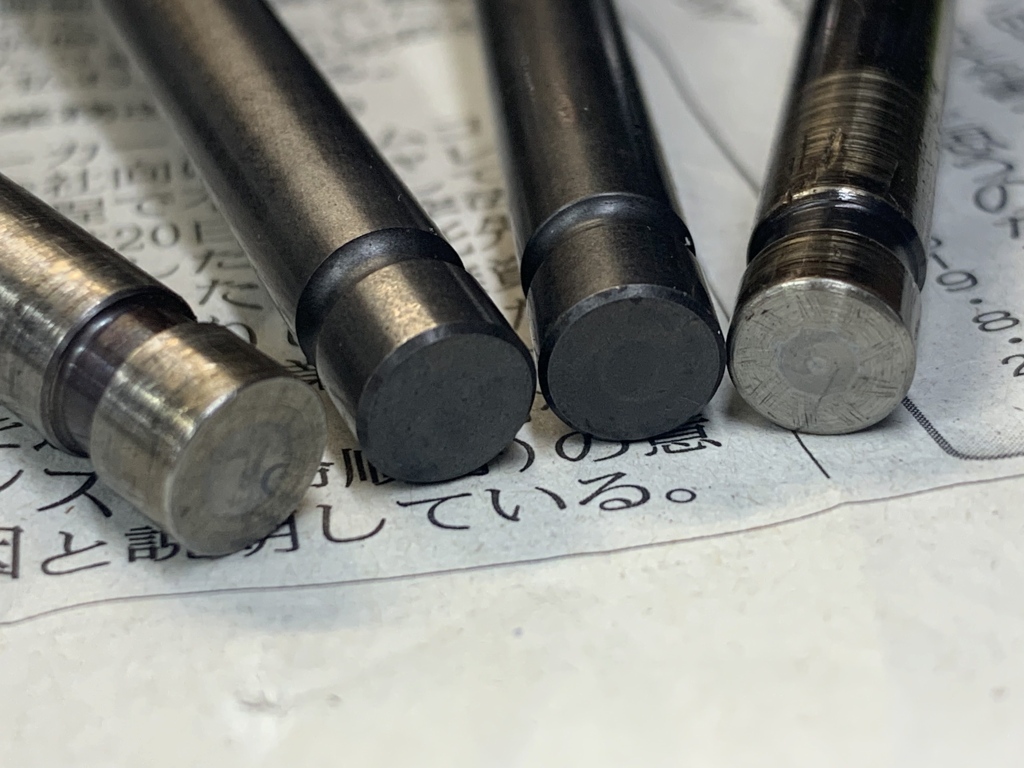

バルブも全数のステムエンドが研磨されています。

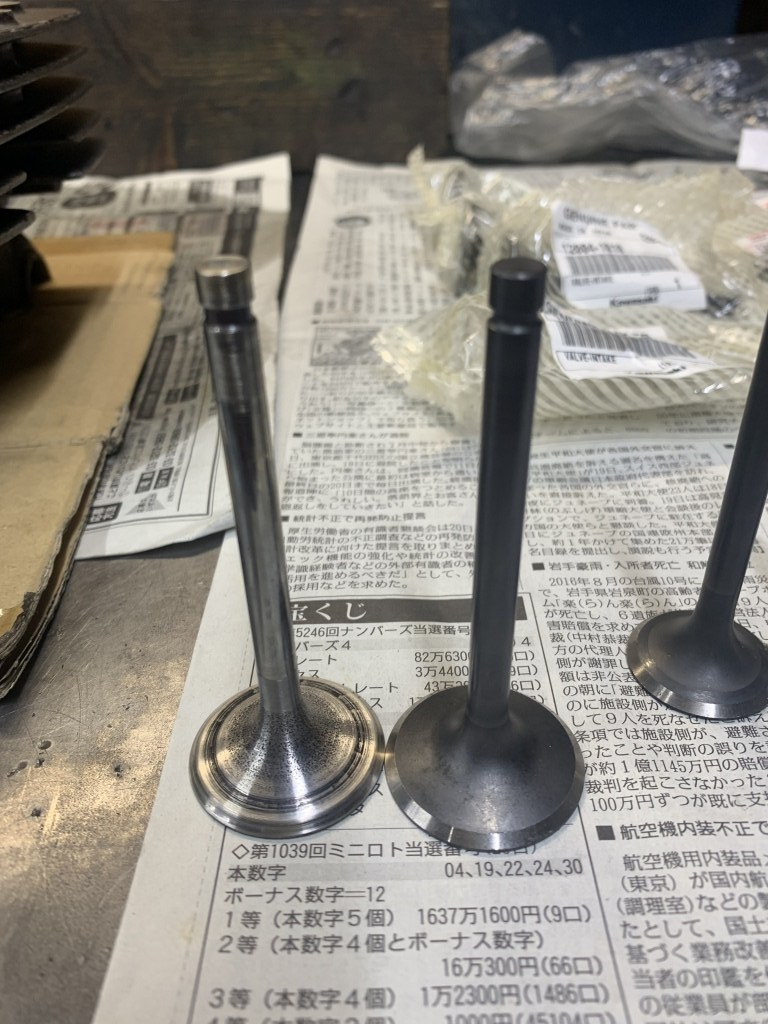

中2本の新品バルブと見比べるとこんな感じです。

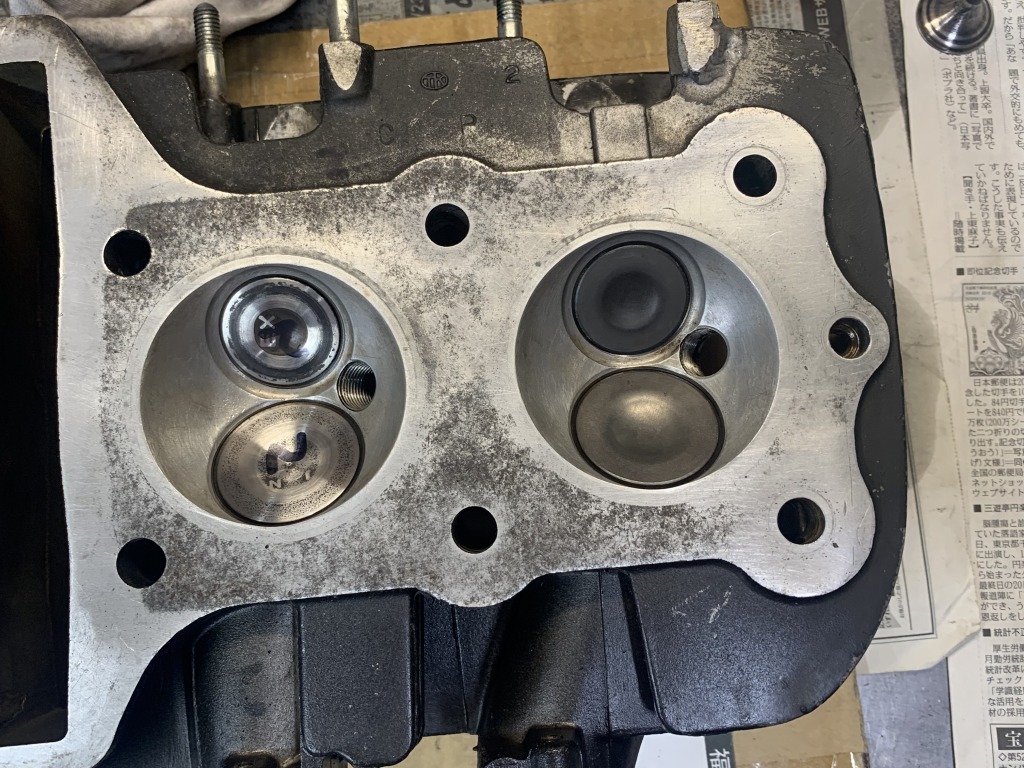

シートカット量が多いようなのでチェックします。1番に新品バルブをセットします。

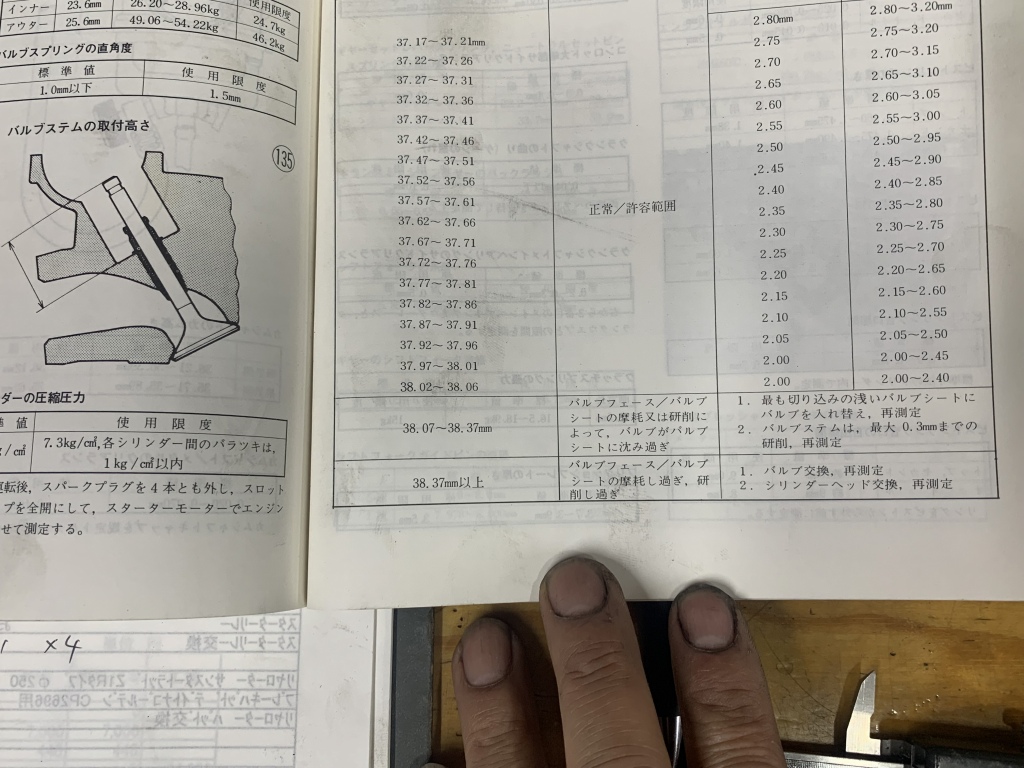

バルブステムの取り付け高さを計測します。約38ミリ以上あると薄いシムでも足りなくなります。

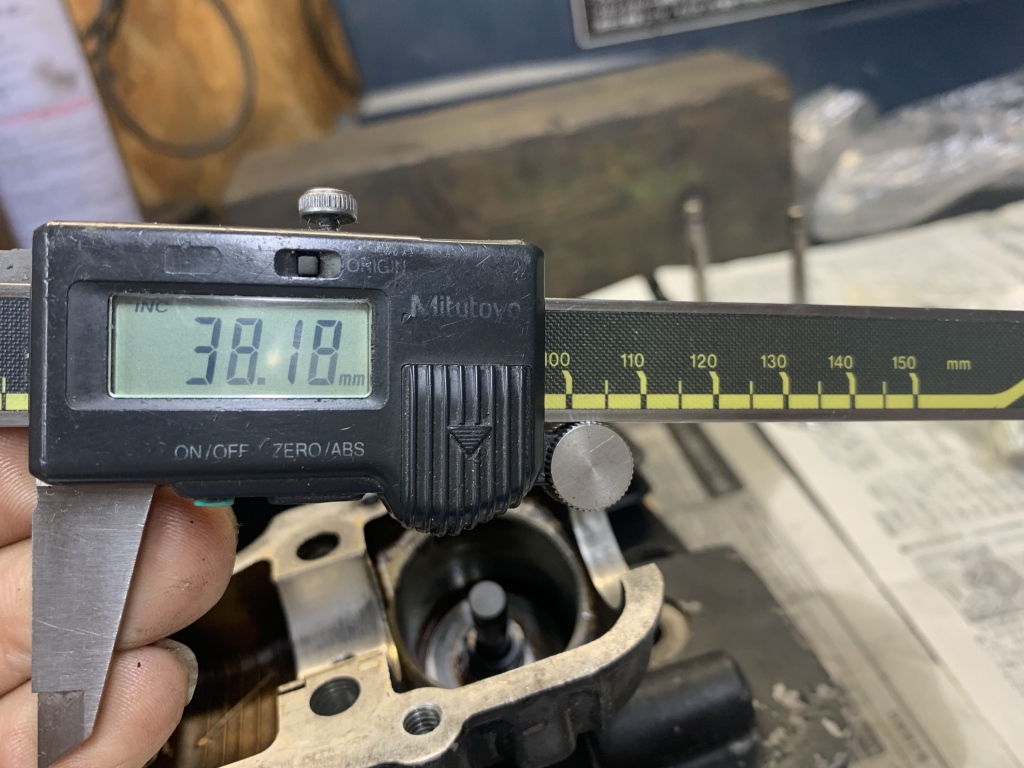

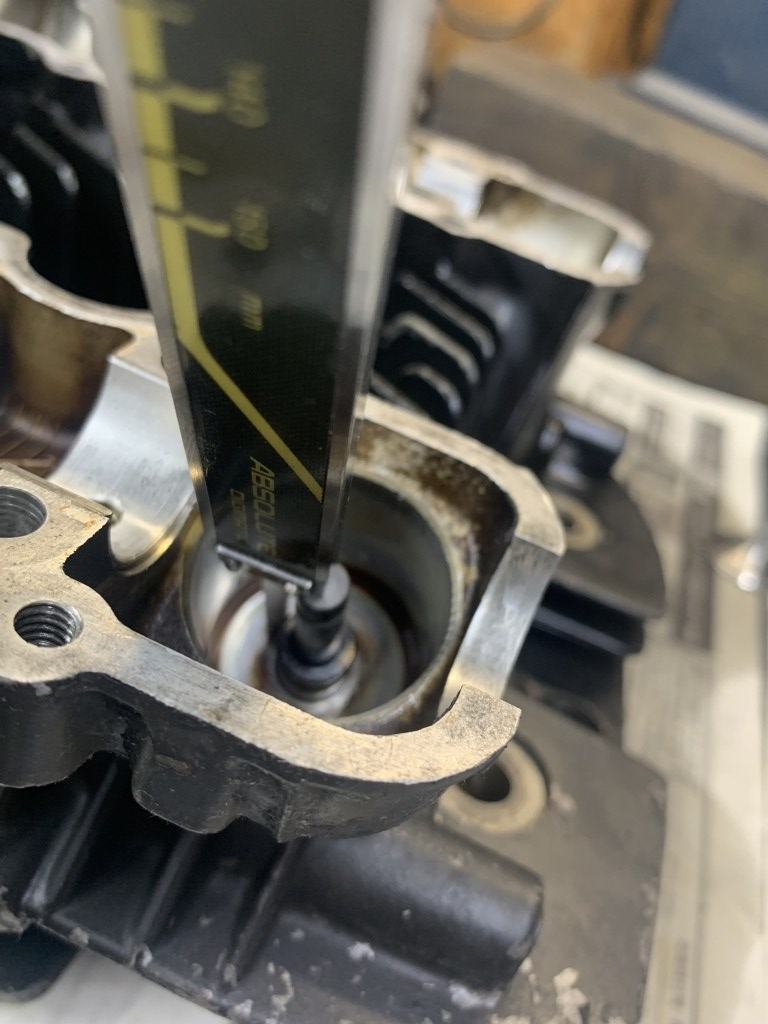

取り付け高さを計測します。
結果は約38.2ミリです。ステムエンドの最大研磨代は0.3ミリなので、純正シムでの調整は困難で、シートリングの入れ替えが必要です。

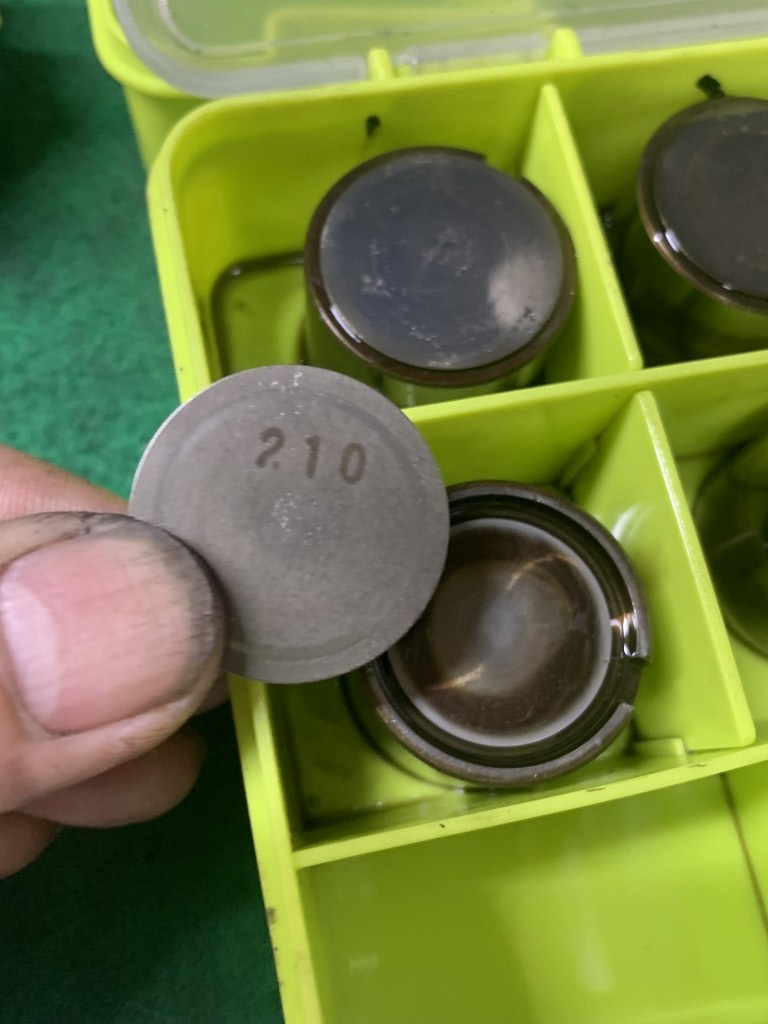

現状のシムもほとんどが最薄よりのシムです。
ヘッドは大幅な修理が必要となりました。シートリング交換、バルブガイド交換、バルブ&スプリングなどの子部品全交換です。
