信頼性向上のため、全体的に点検整備します。
先ずは、ご依頼のあったメインハーネス交換から。

ステダンが付いていますが、ハンドル切れ角に対応しておらず、取り付け位置もフォークストロークと干渉するので取り外します。基本的にステダンはセルフステアを阻害し、ハンドリングを悪くするので取り付けない方がいいです。現行車のような電子制御ならいいのですが。

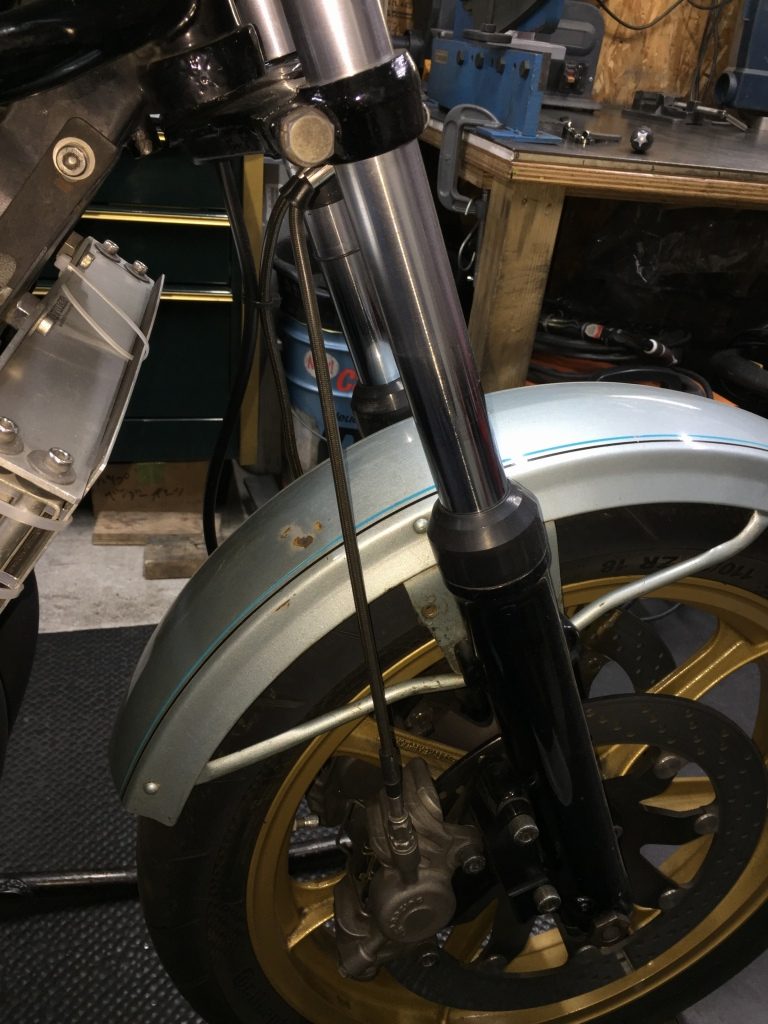

フロントをジャッキアップしたところ、フロントのブレーキホースが突っ張っています。かなり短いようなので、ホースの交換が必要です。

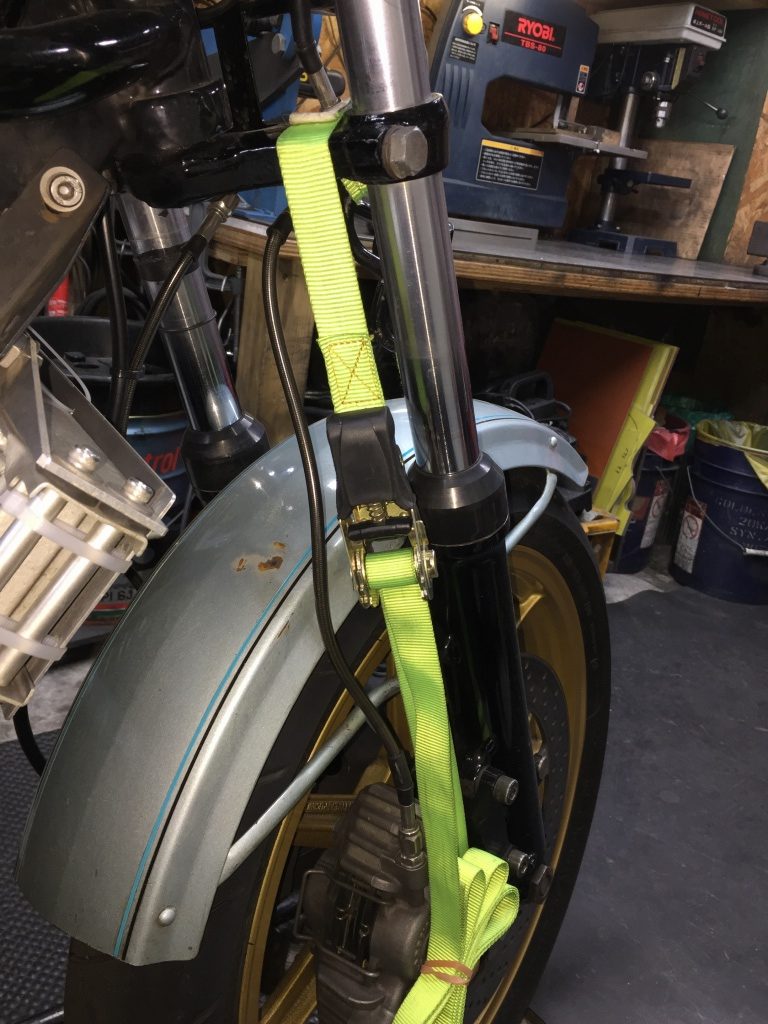

暫定で、タイダウンを使ってフォークを縮めておきます。

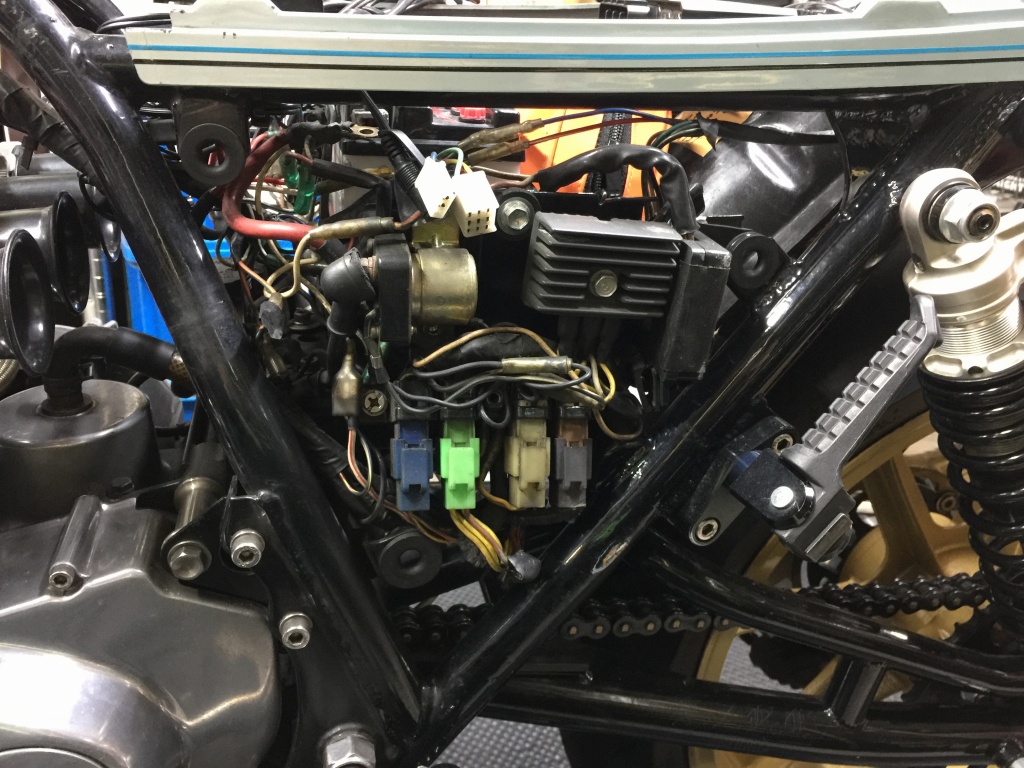

現状のメインハーネスは社外品なので、過去に交換されていますが、いたるところ改造されており、現状では故障探求が非常にやりづらい状態になっています。その他のハーネスには古い箇所も残っており、今回リフレッシュするのがやはり妥当でしょう。

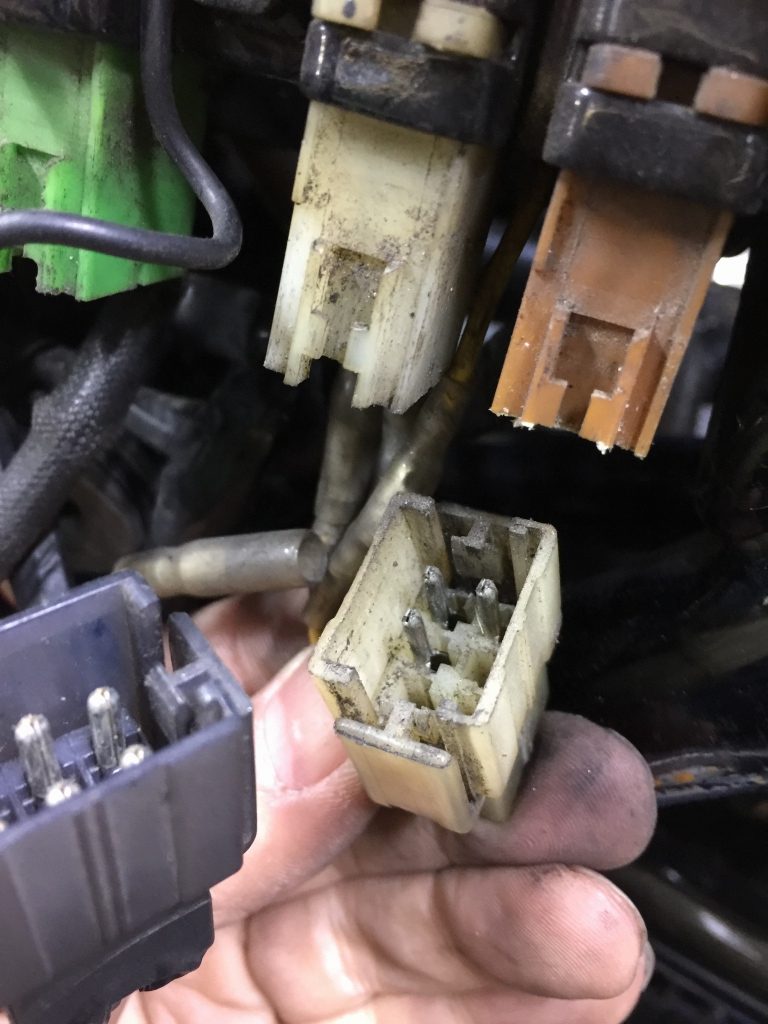

ジェネレーターからの大電流が通るカプラーも、腐食が進んでいます。

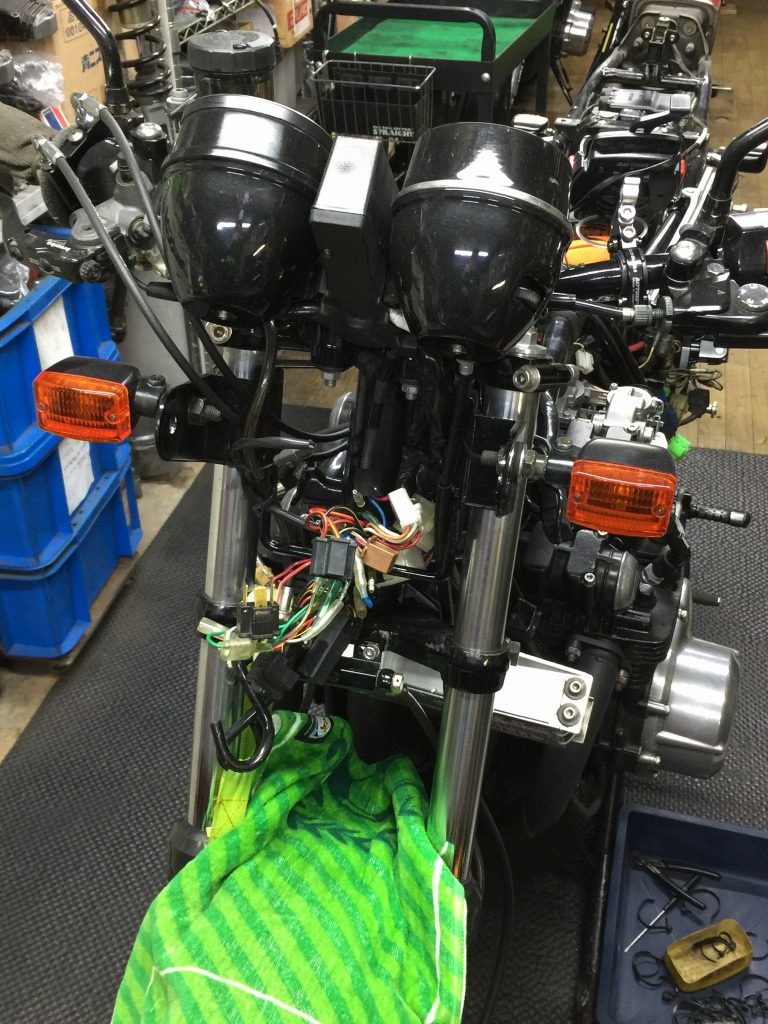

ヘッドライトケースを外し、メインハーネスを外していきます。

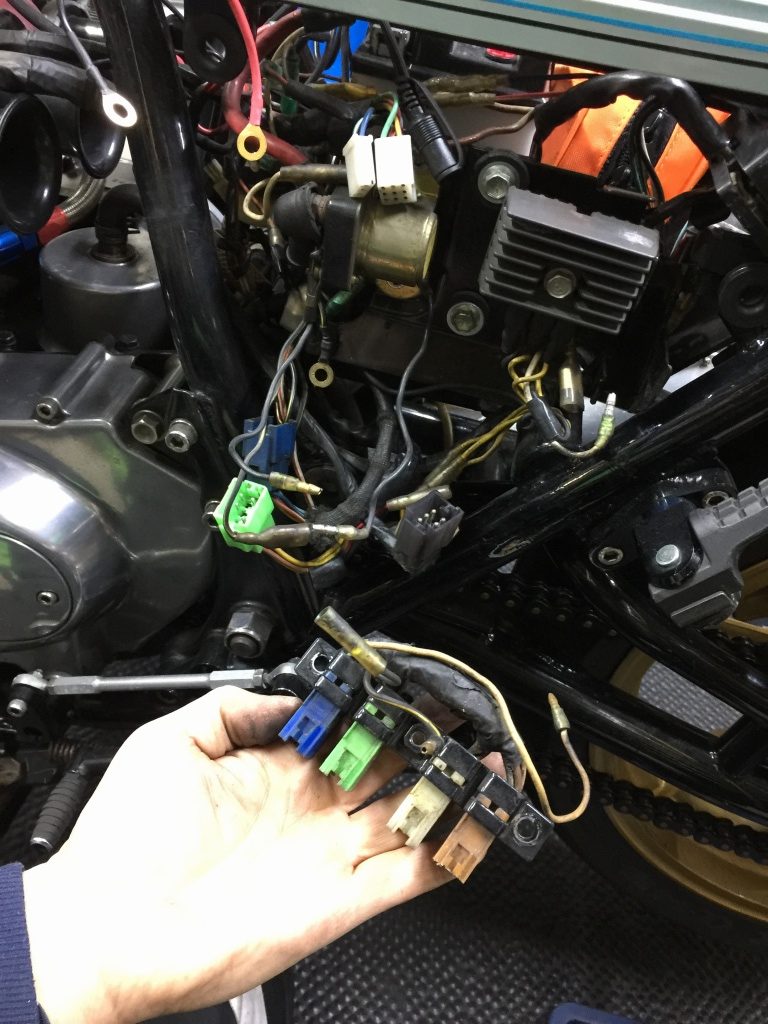

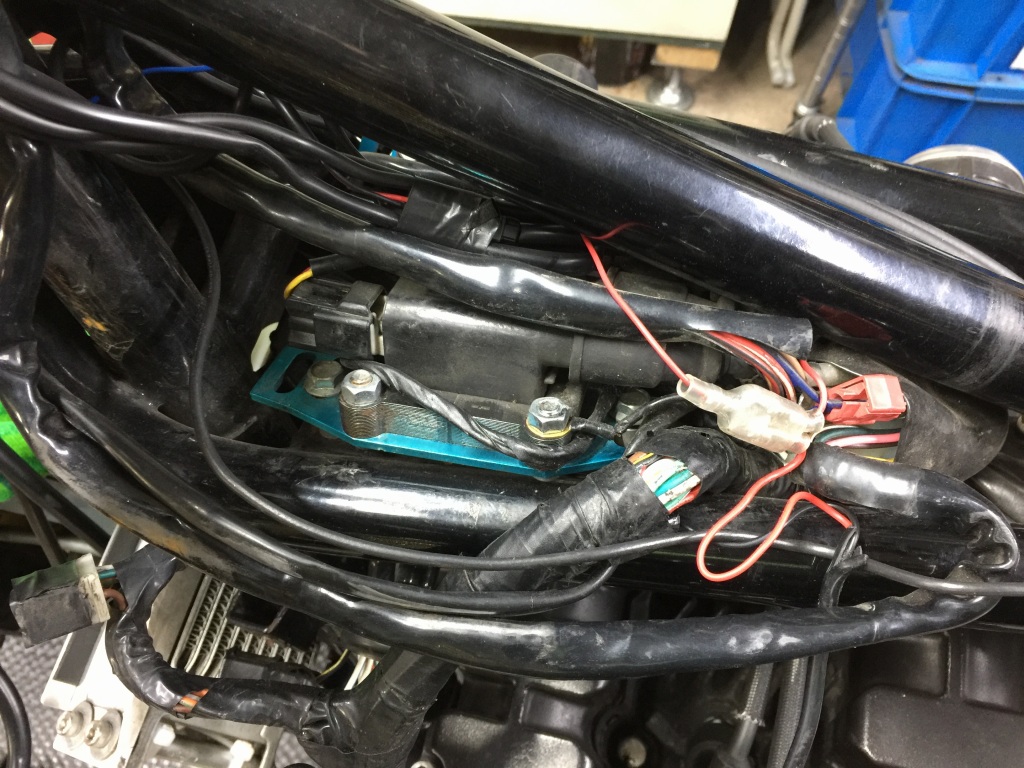

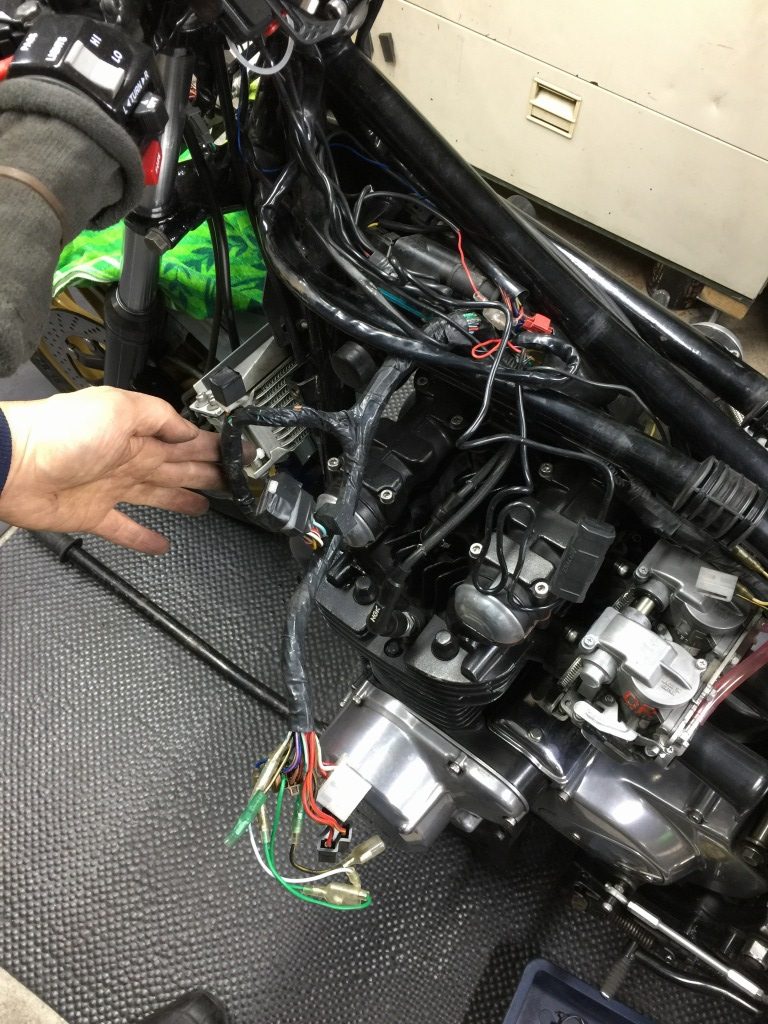

コイル周りも改造多数。ハンドルスイッチとの接続も複雑です。これらもシンプルにまとめ直しましょう。


次に使うメインハーネスはZ1000Mk2用なので、この辺りの中間ハーネスも不要になります。

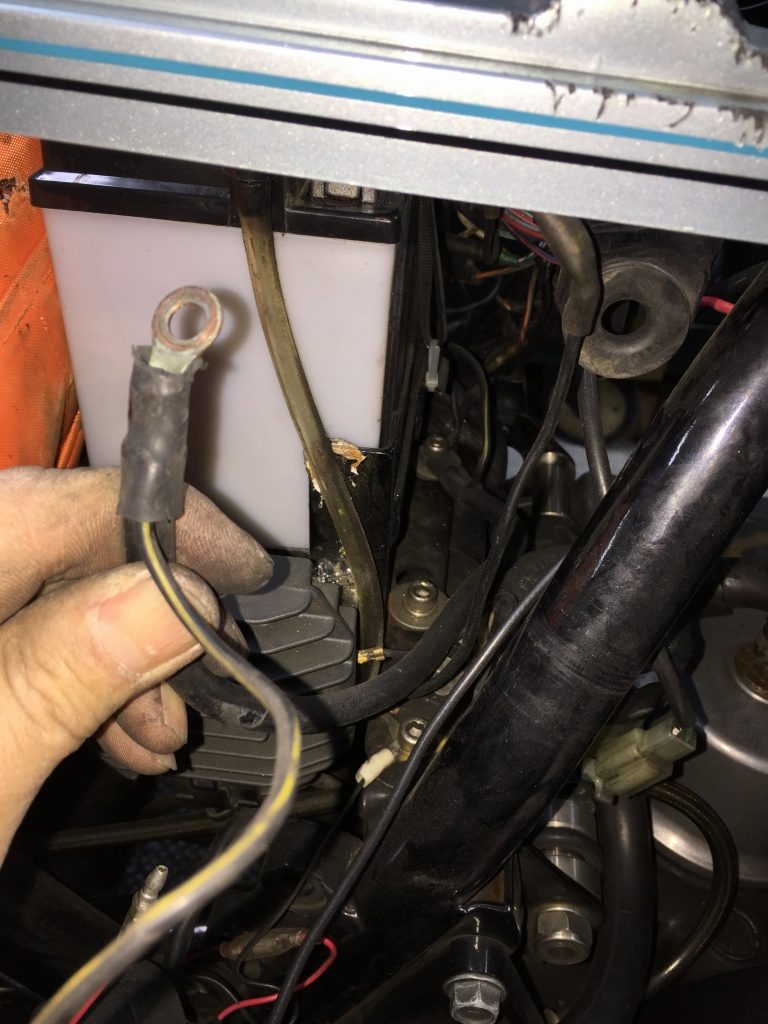

バッテリーのマイナスケーブルの先は、クランクケースではなくバッテリーブラケットに接続されています。

クランクケースのアース接続のネジ穴は、ボルトが折れ込んでいました。ここも修正したいですね。

このように、いたるところでアースがとられていますが、過剰なところも見受けられるので、もっとシンプルに集約しようと思います。

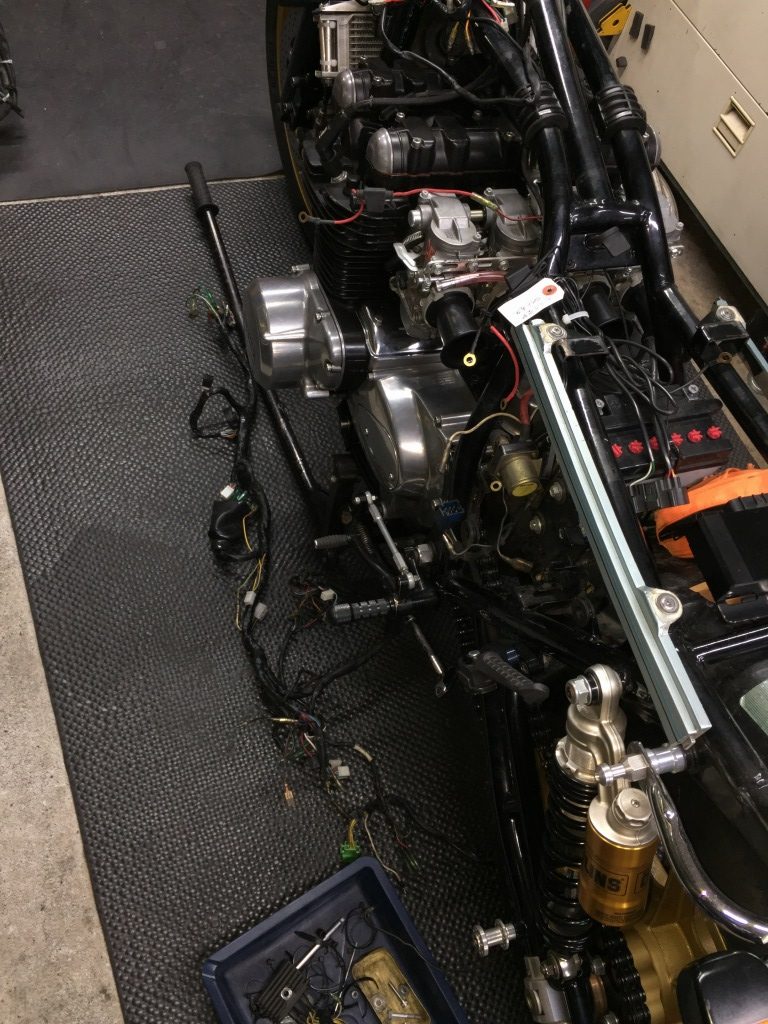

メインハーネスが外れました。

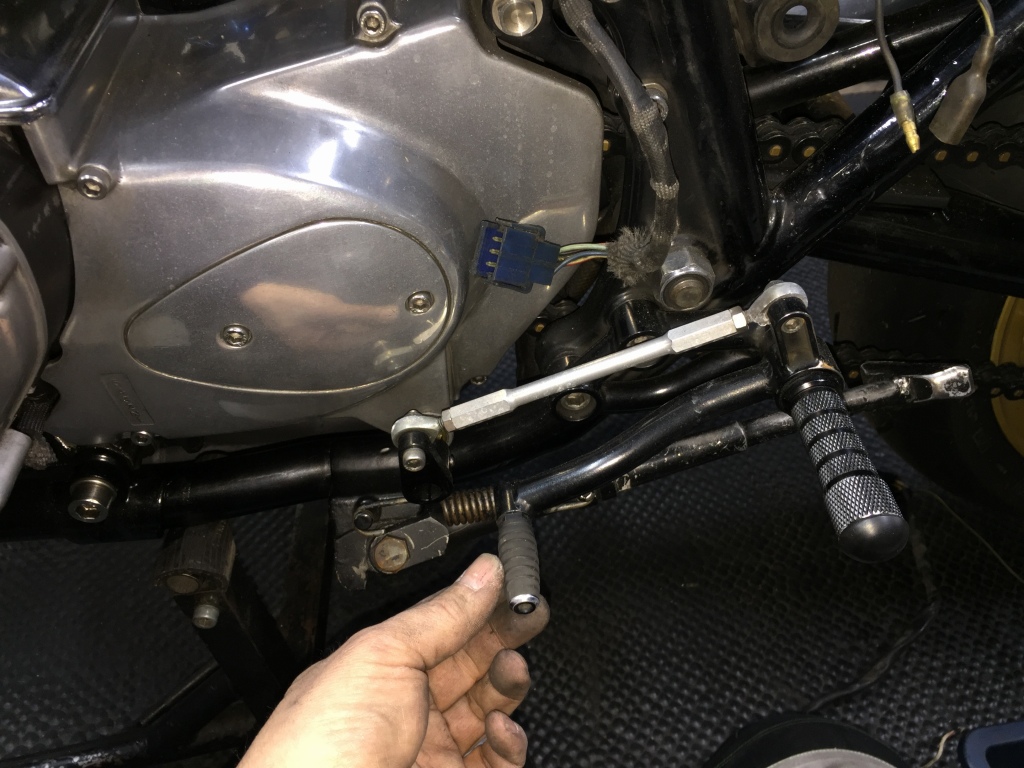

シフトリンケージは、ロッドエンドにガタがあるので要交換です。

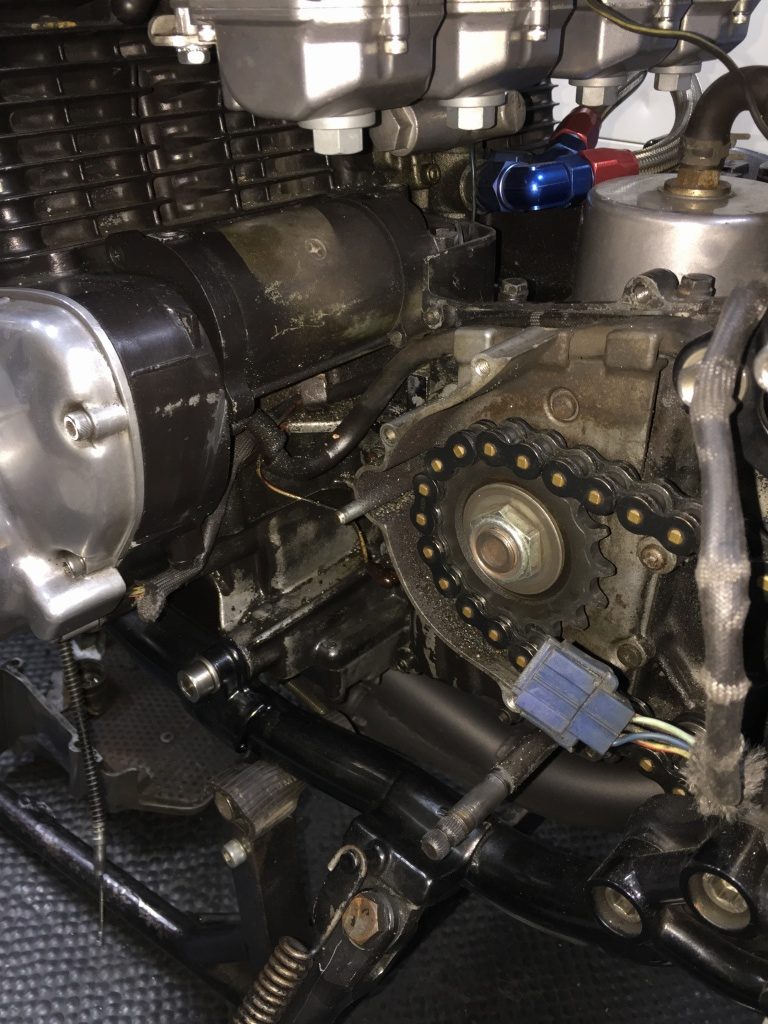

スプロケカバーを外します。前側のボルトは純正より短いボルトでした。クランクケース側の雌ネジを痛めるので要交換です。

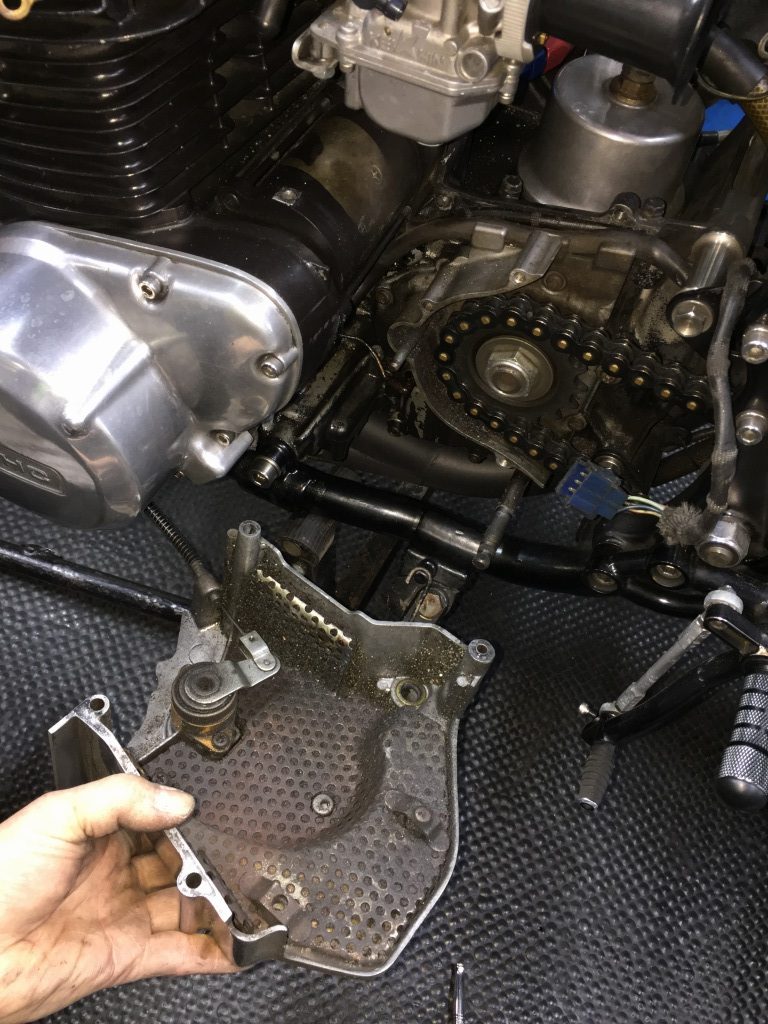

カバーを外します。レリーズのリターンスプリングが欠品していますね。

先ほどの短いボルトの部分、ケース側はネジ山を修正した痕があり、入口付近の雌ネジが無くなっています。

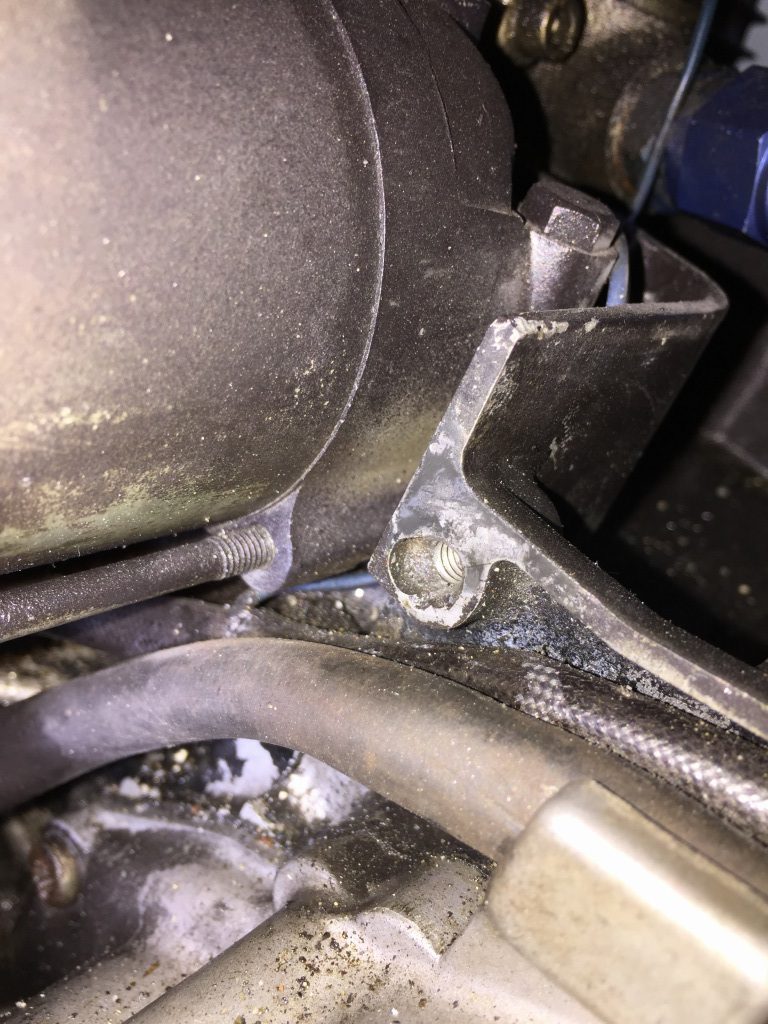

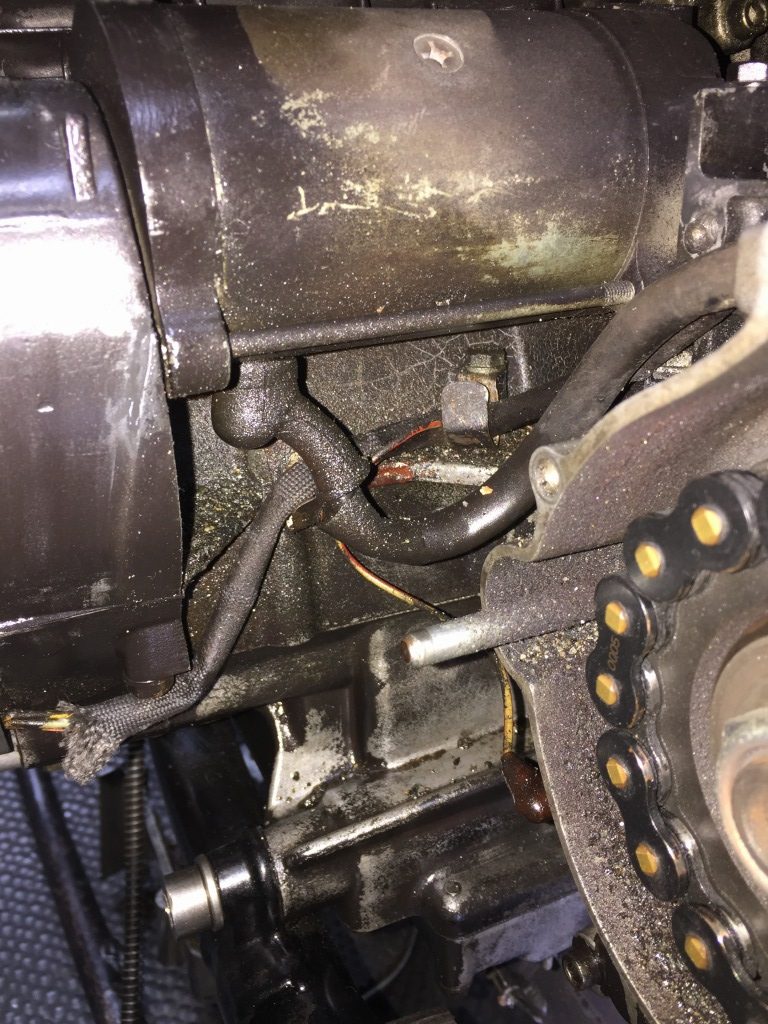

スターターモーターの下側はかなりオイリーです。スターターのOリングが劣化しているのでしょう。

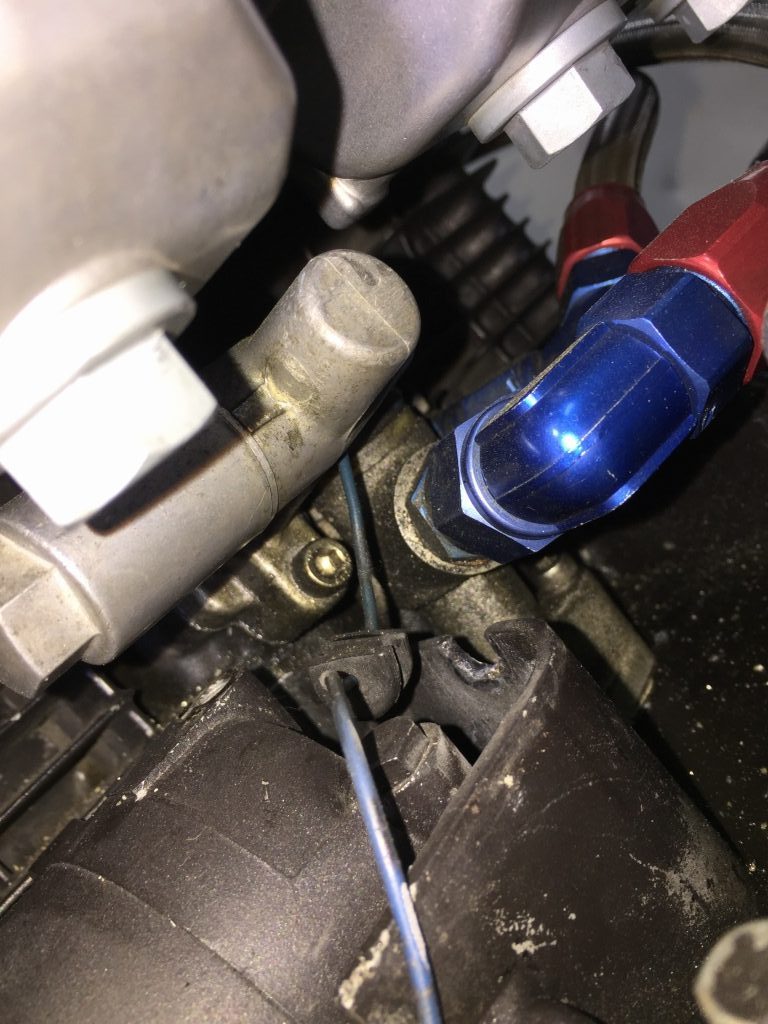

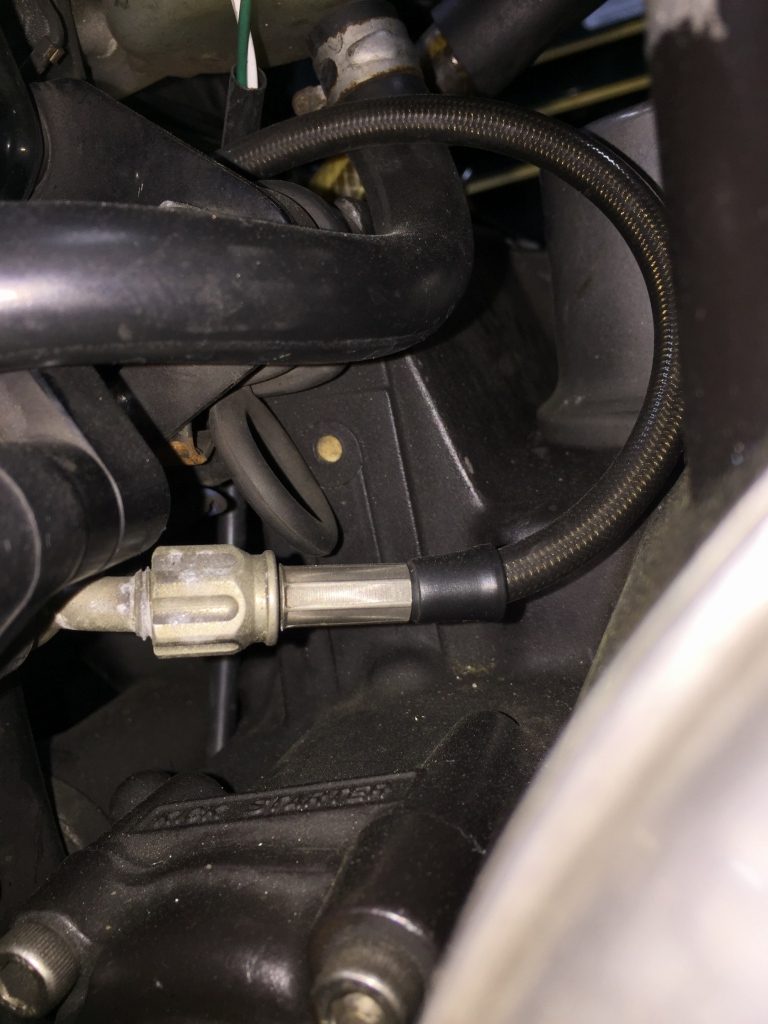

オイル取出しかテンショナー付近もだいぶオイル漏れしています。

ドライブチェーンは520サイズですね。

リヤスプロケはアルミ製を使っているので、やはりかなり摩耗が進んでいます。

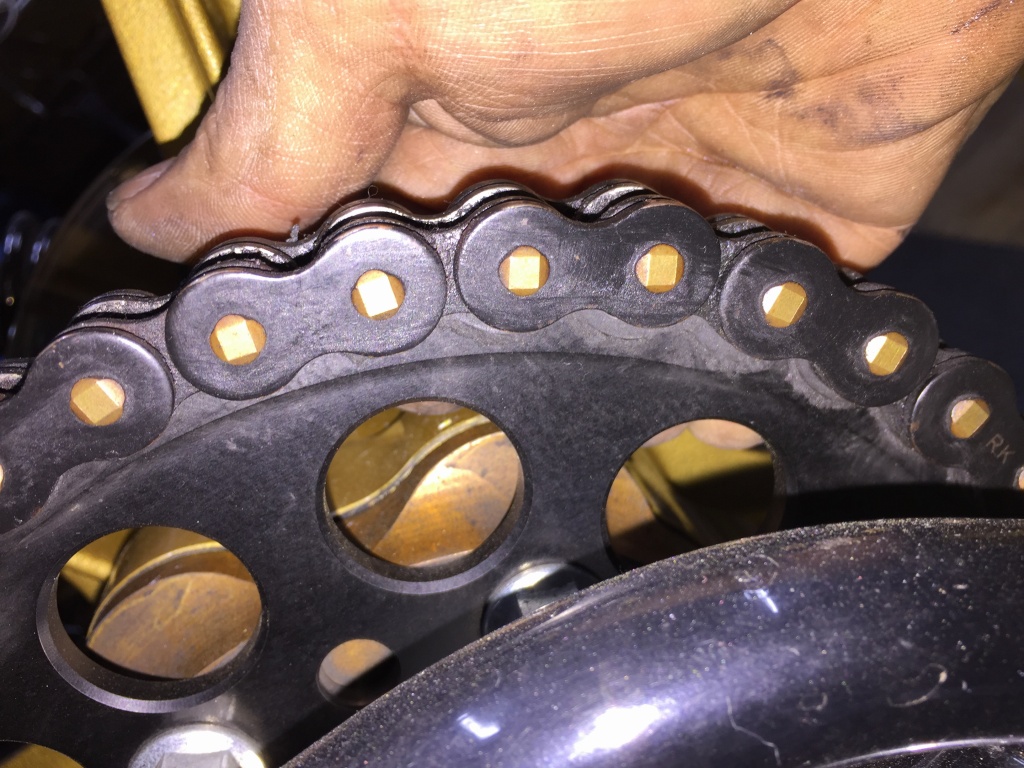

チェーンを引っ張ると持ち上がるほどです。

通常は、噛みあったチェーンとスプロケは動きませんが、こちらはチェーンが前後にかなり動きます。

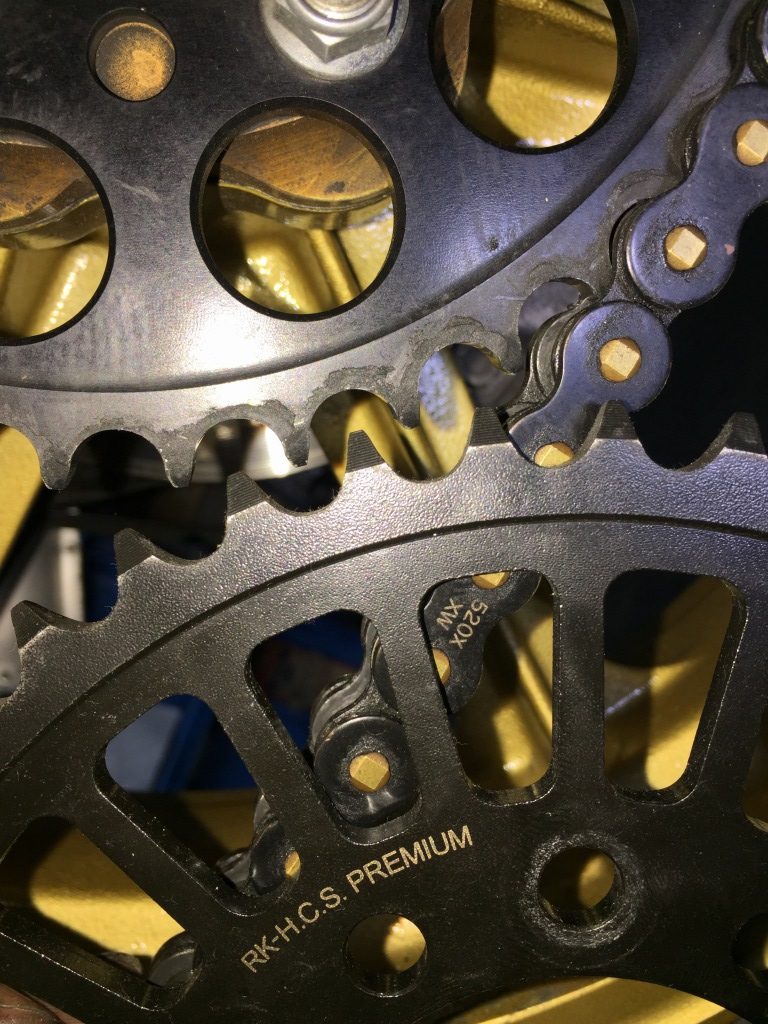

新品のスプロケと比較します。スプロケの歯がかなり狭くなっているのが解ります。
Z系などの重量車で520サイズにした場合、アルミのリヤスプロケでは耐久性不足です。ストリートの場合、520にするならリヤスプロケはスチール製が必須です。
