Z1000Mk2 W.H様 エンジントラブルの原因



本日の筑波走行で起きたエンジントラブルを検証します。



予想通り、ヘッドカバーを外すとカムチェーンがありません。カムチェーンの破断によるバルブ曲がりが原因のようです。

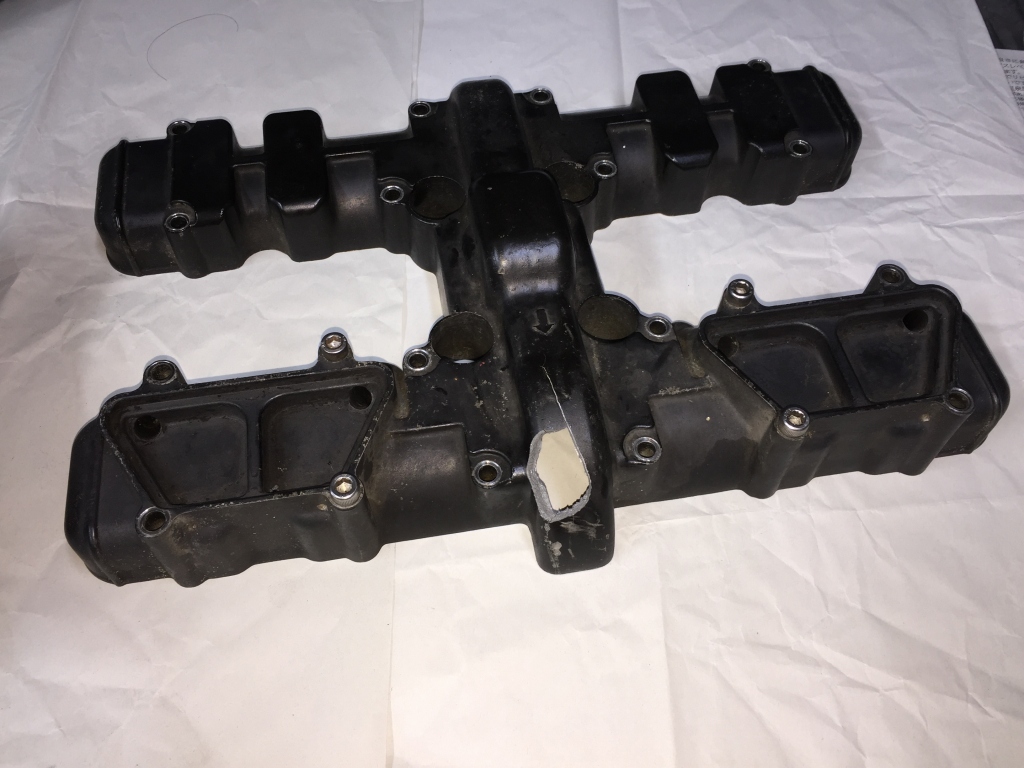

ヘッドカバーはこちら。前側に穴とクラックがあり、裏側には大きなキズがあります。

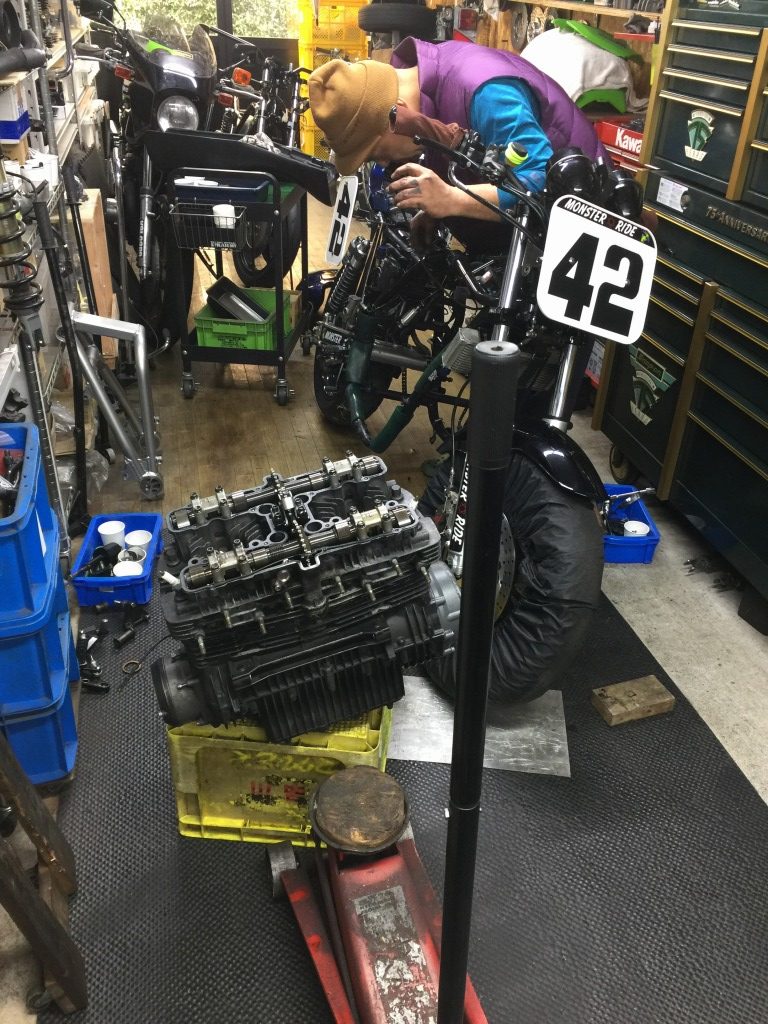

エンジンを下ろして点検します。

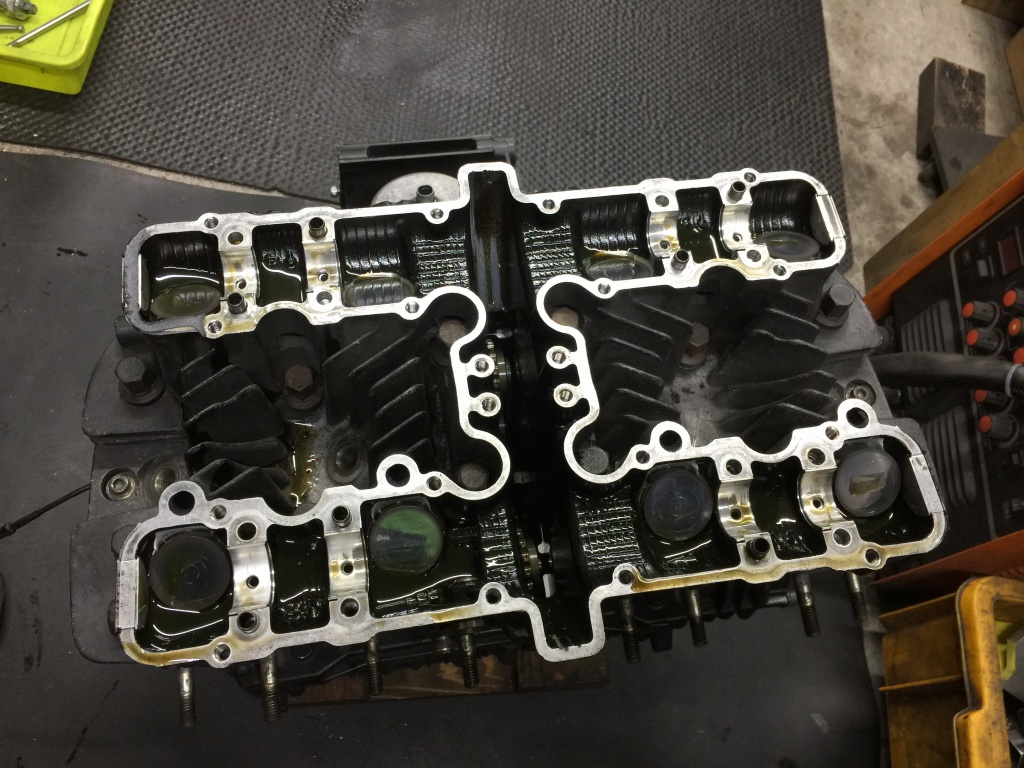

カムチェーンはまだ良く見えません。

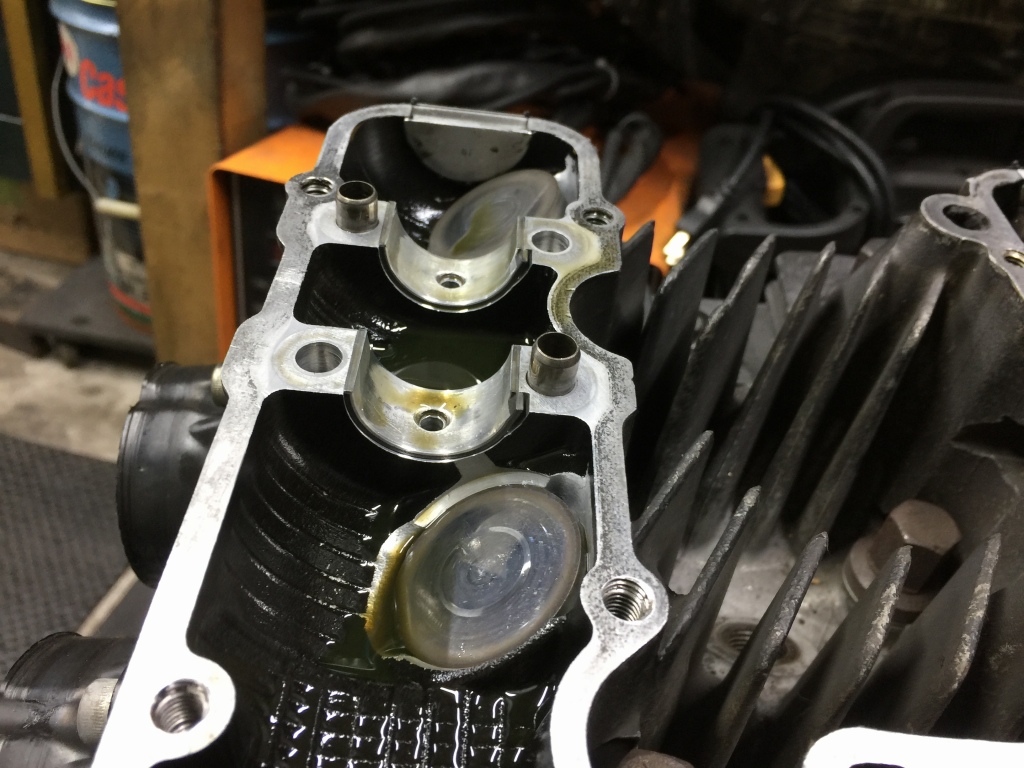

リフターが上がりきらない気筒がいくつかあります。バルブが曲がって引っかかっているようです。



ヘッドを外します。

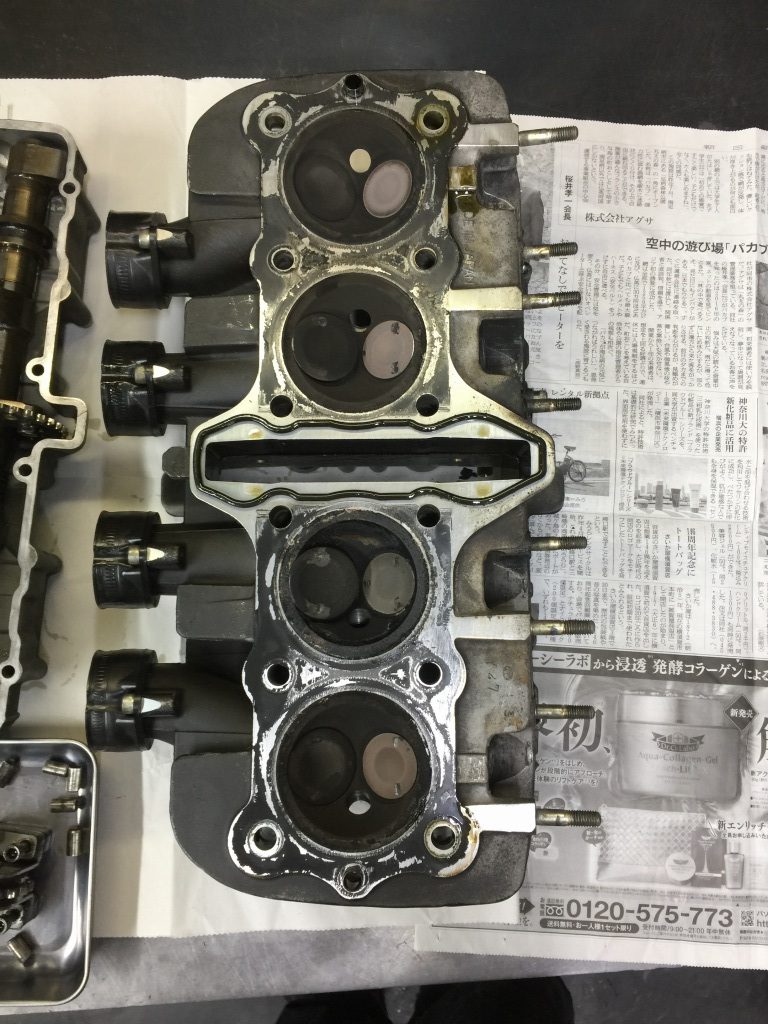

燃焼室側をみると、2番3番のバルブはインテーク、エキゾースト共にピストンに当たって大きく曲がって引っかかっています。1番のバルブにもピストンと干渉した痕があります。

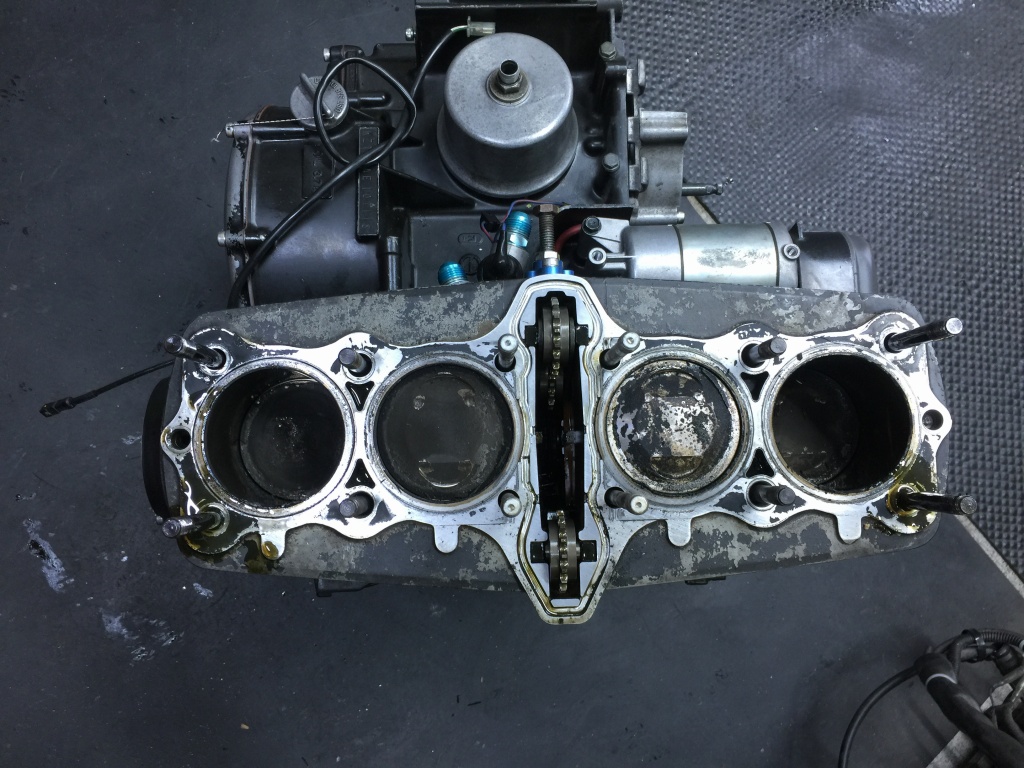

ピストン側をみてみます。ピストンのバルブリセスには、全てバルブスタンプがあります。

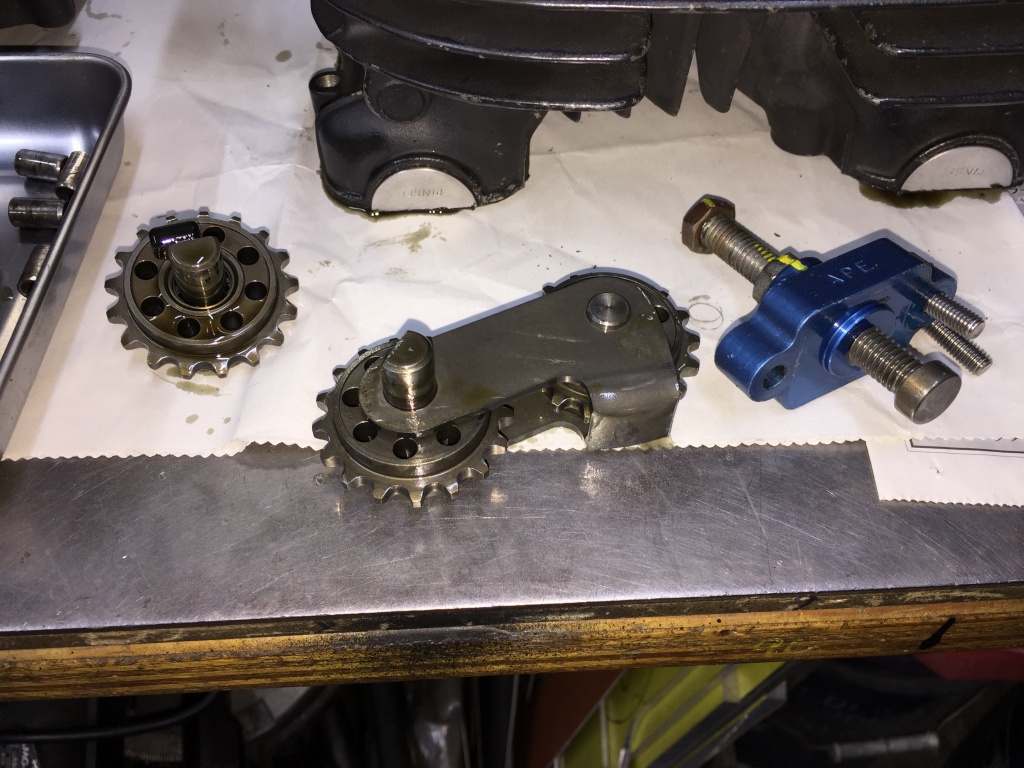

テンショナーやアイドラー類は特に破損は無いようです。

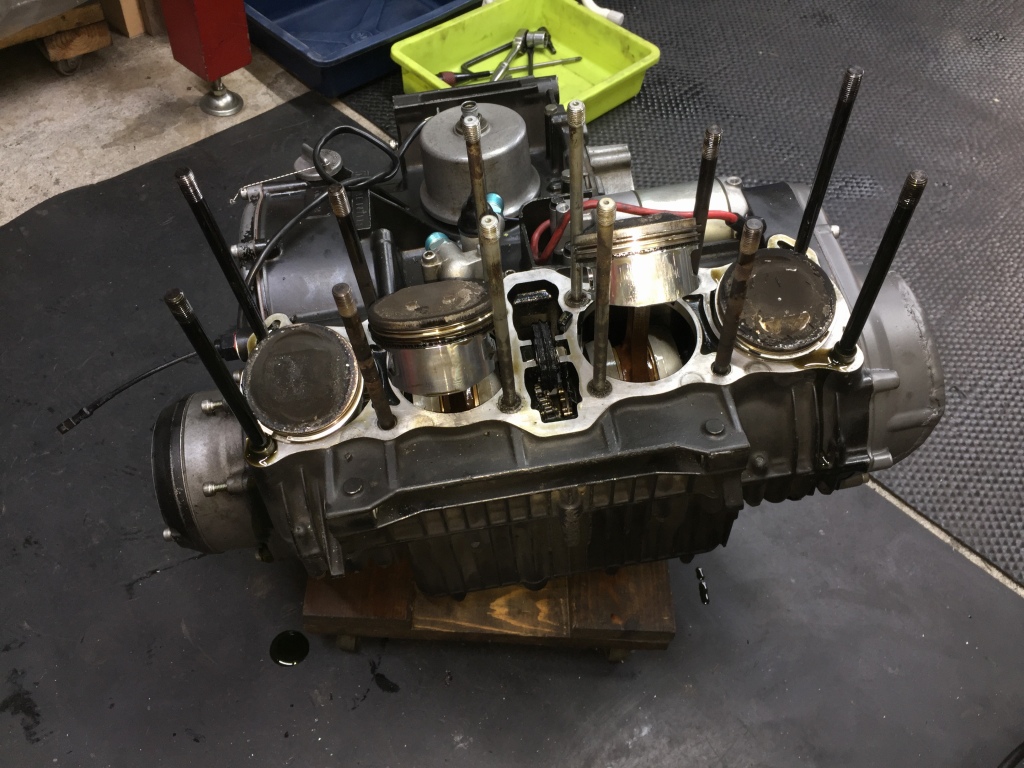

シリンダーを外します。

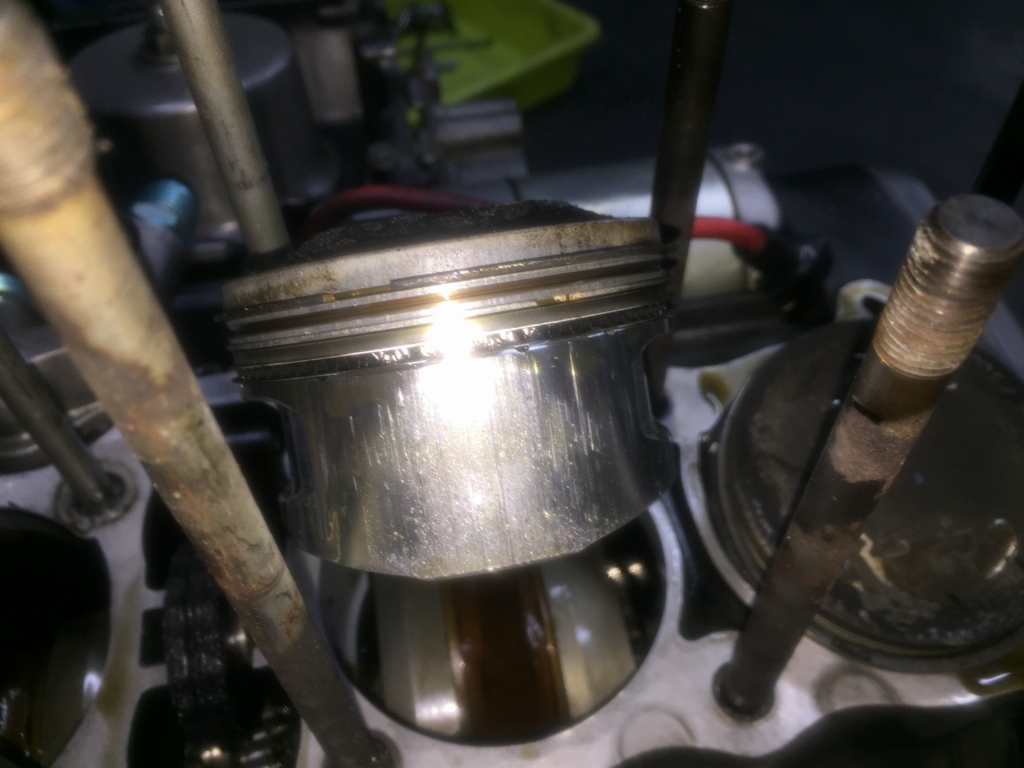

2番のピストンはかなりスカッフがあり、ピストンリングも半分固着しています。

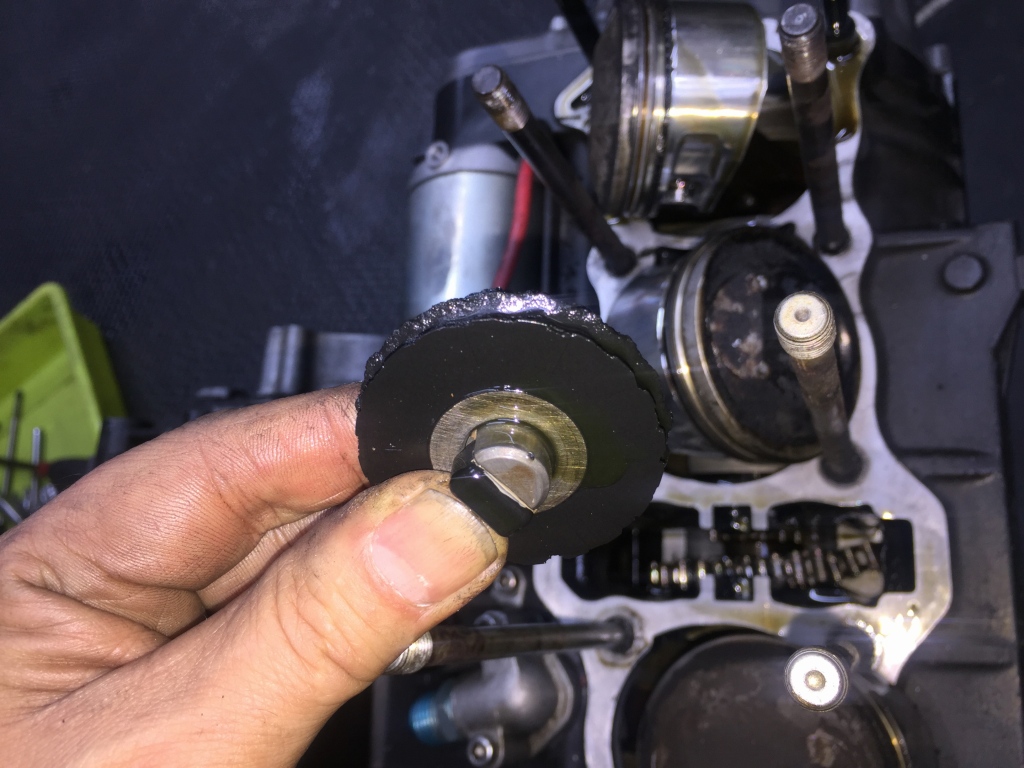

シリンダー下のゴムアイドラーはかなり摩耗しています。前回の点検時にも摩耗がありましたが、更に進行しています。

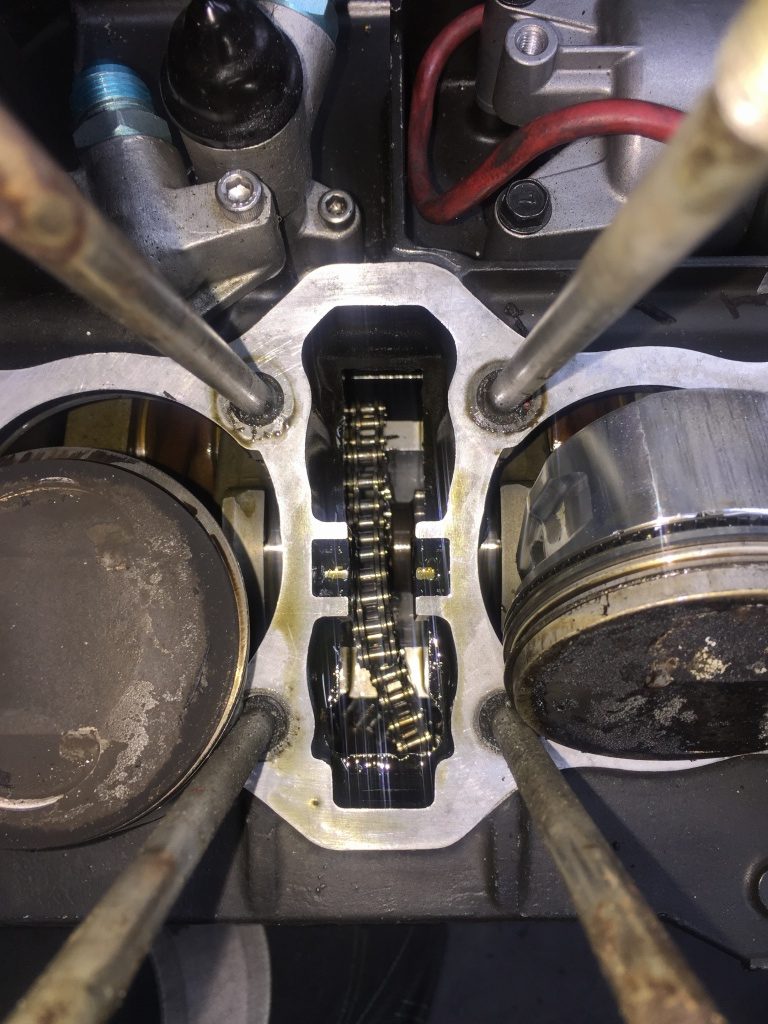

カムチェーンが見えてきました。クランクのスプロケット周りには絡まず、前方の僅かなポケットに大半のカムチェーンが収まっていました。

異音発生の直後にクラッチを切ったそうで、後輪ロックなどの大事には至りませんでした。

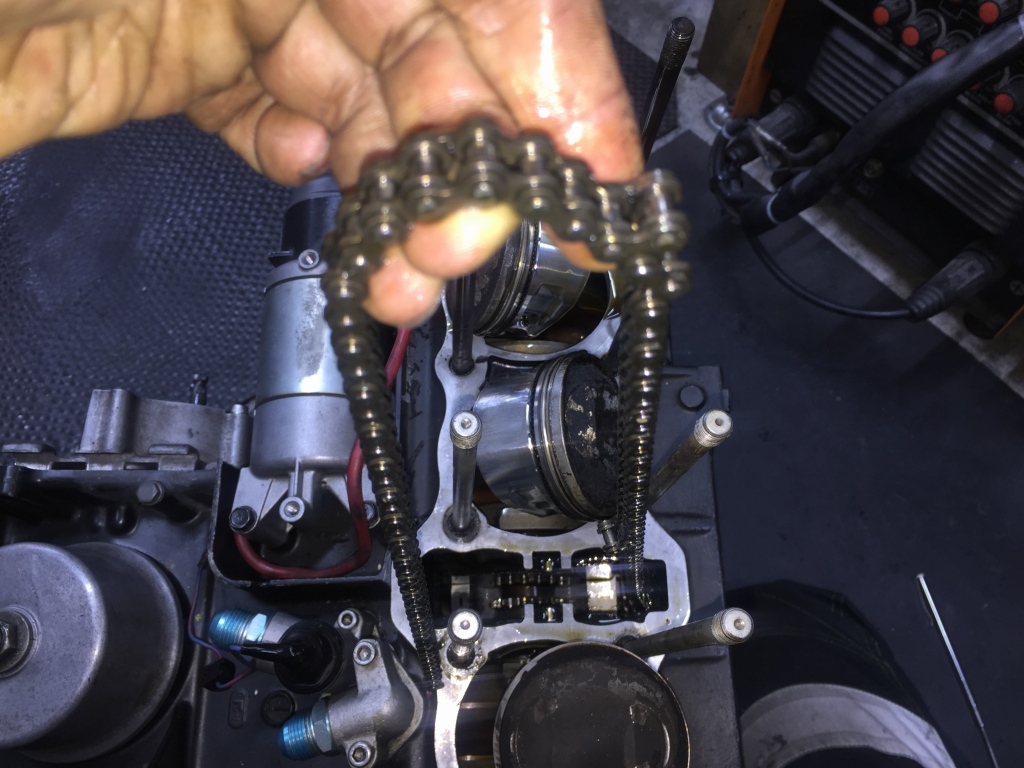

カムチェーンを引き出してみます。

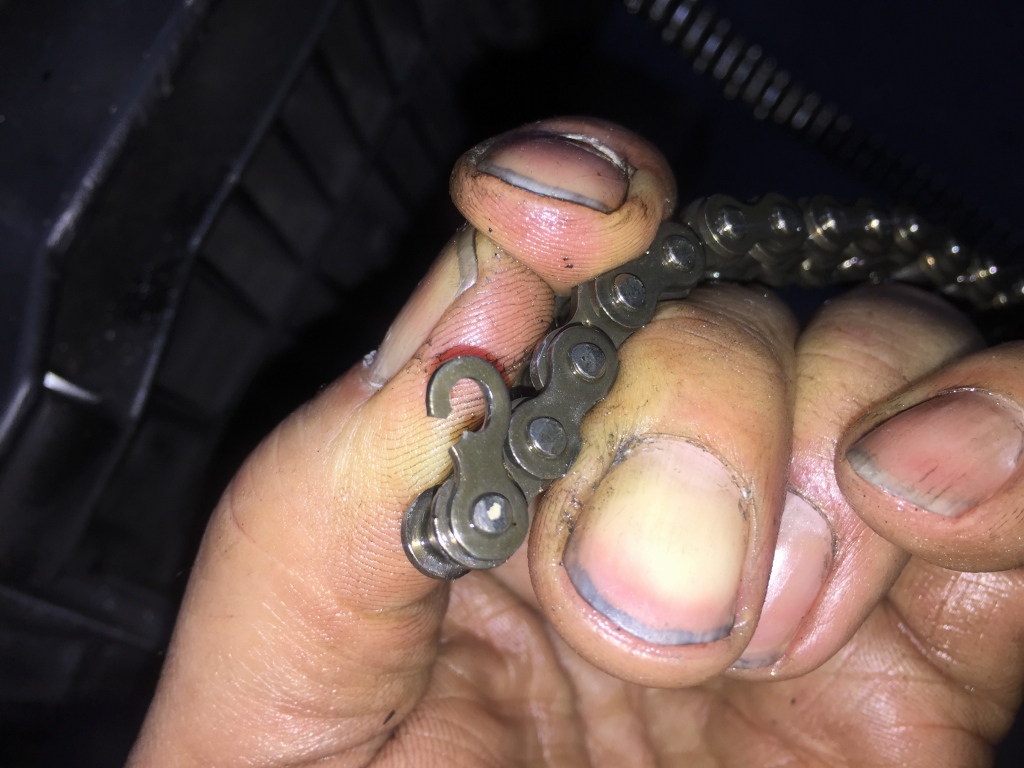

破断面はこちら。更に腰下も分解点検します。
