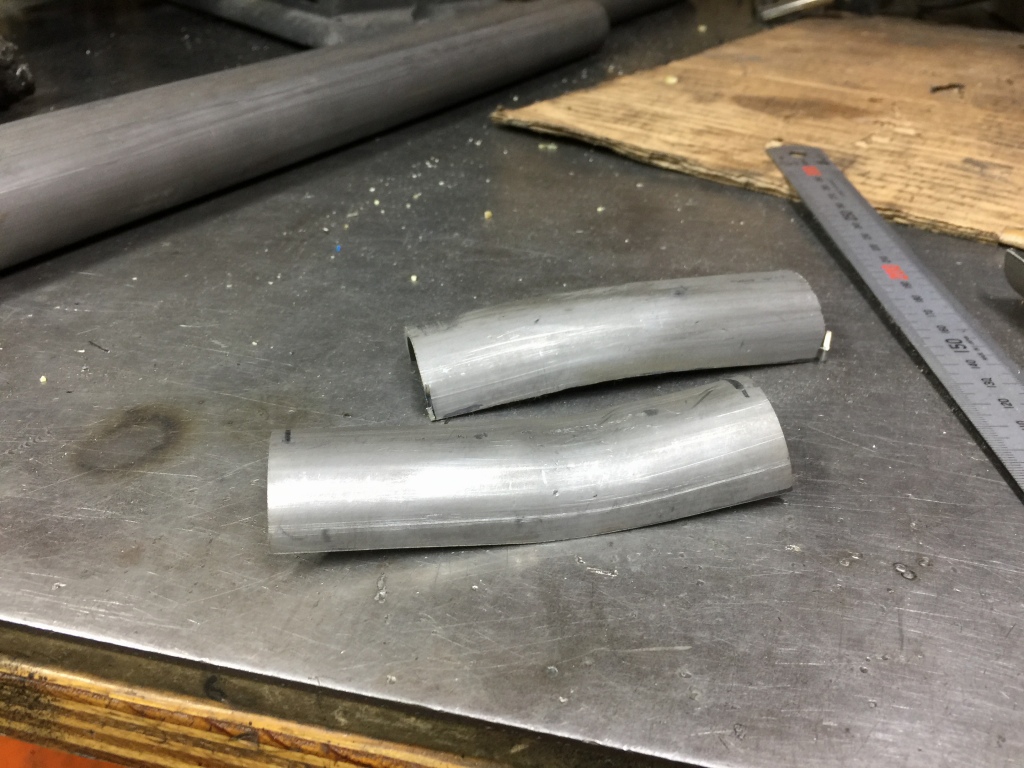

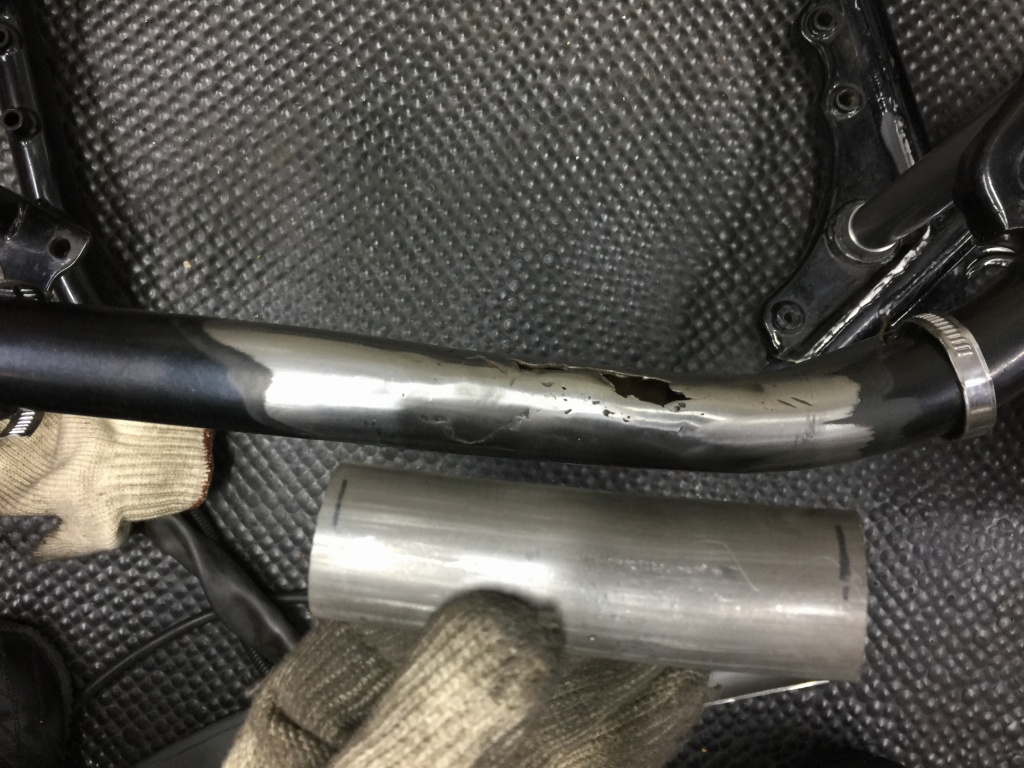

サイドスタンド部の補強用部品を作るので、使用するパイプを曲げます。
曲げた部分から必要な形に切り出します。
補強用パッチができました。
フレームの穴が開いて傷んだ部分にこれを溶接します。
補強パッチをフレームパイプに密着させて大まかに点付けします。

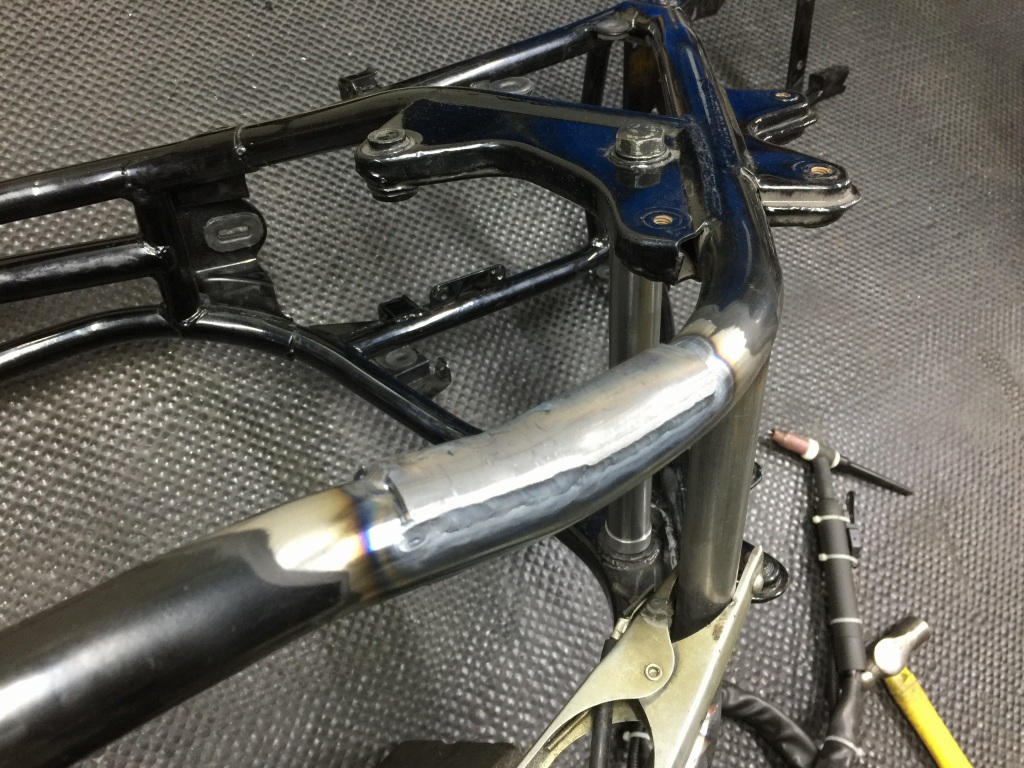

上下の2辺を本溶接します。
続いて脱着式サイドスタンド用のボスを付ける穴を開けます。フレーム内に溜まったサビなども取り除きます。

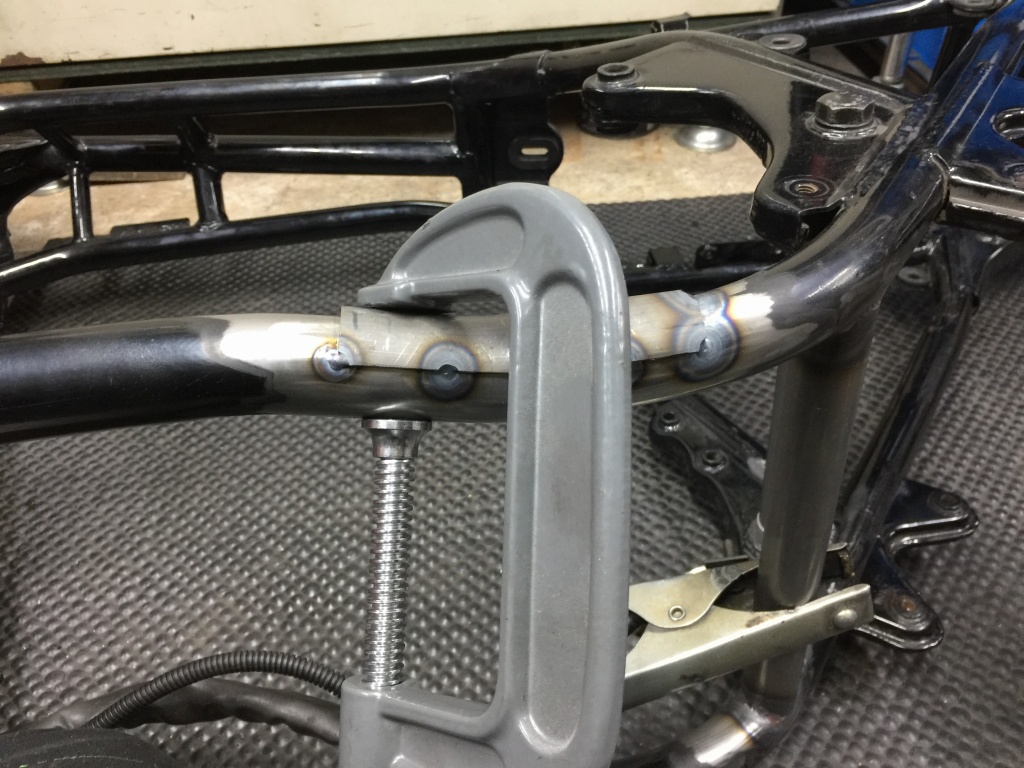

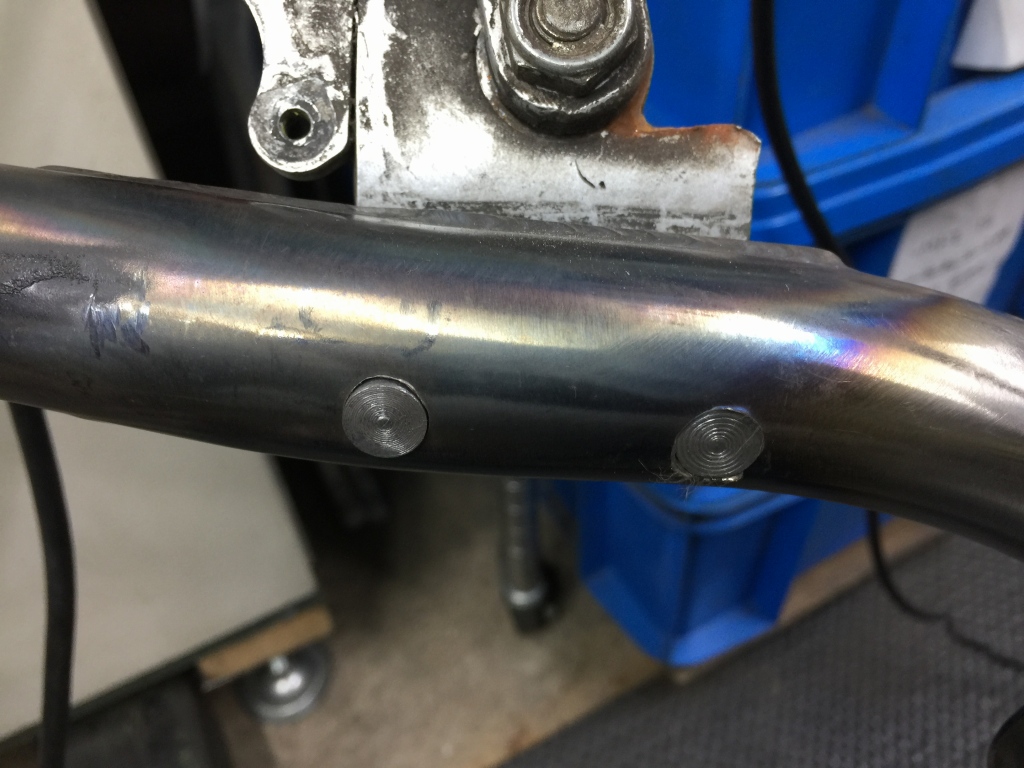

ボスを差し込み、サイドスタンドを取り付けて整列させます。
内側を溶接します。

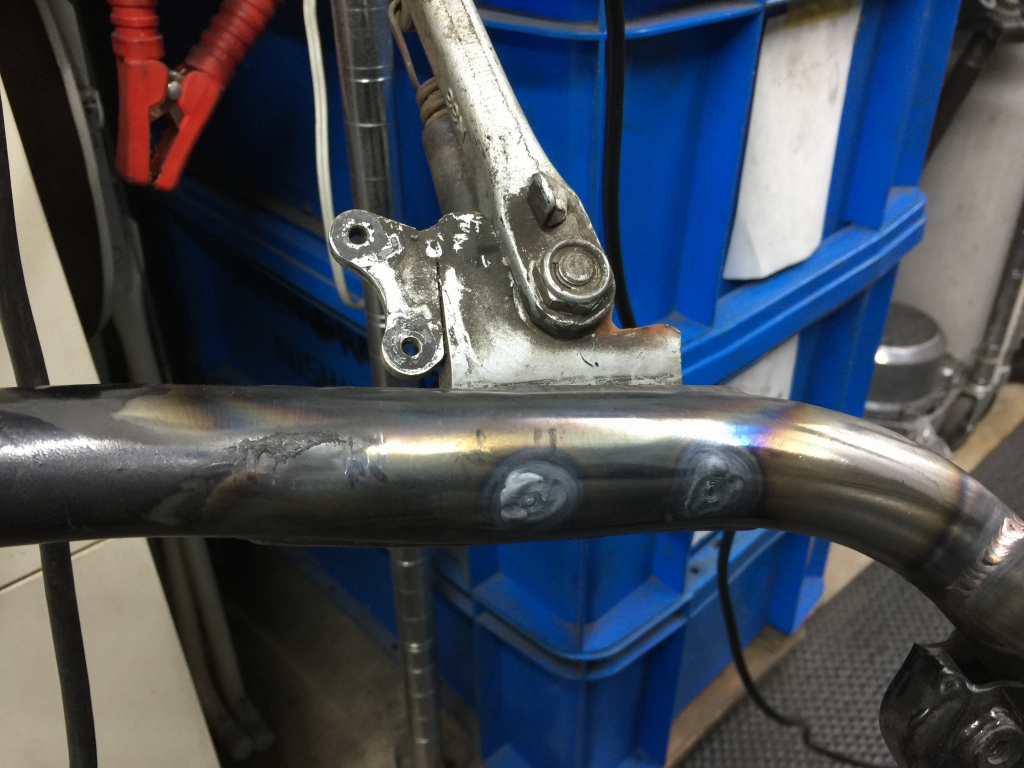

表側も点付けしてスタンドを外します。
位置が決まったところで全周溶接します。

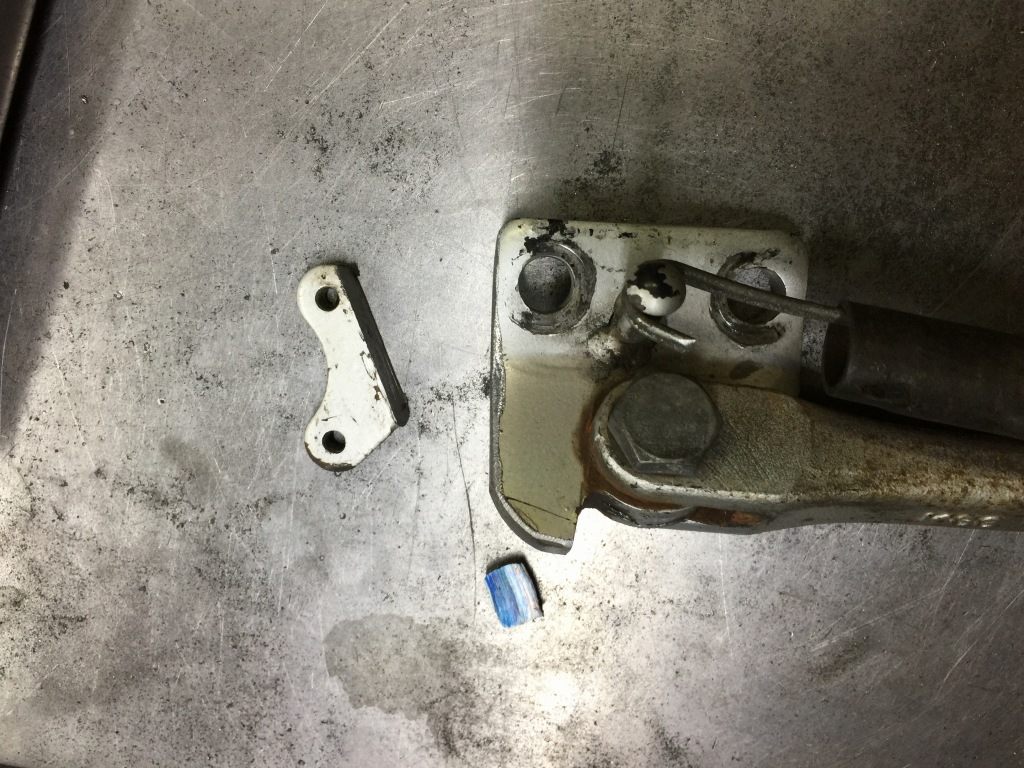

使用するサイドスタンドはZXR250の純正品です。不要なステーはカットし、バンク角を稼ぐためにストッパー部も少し切り詰めます。

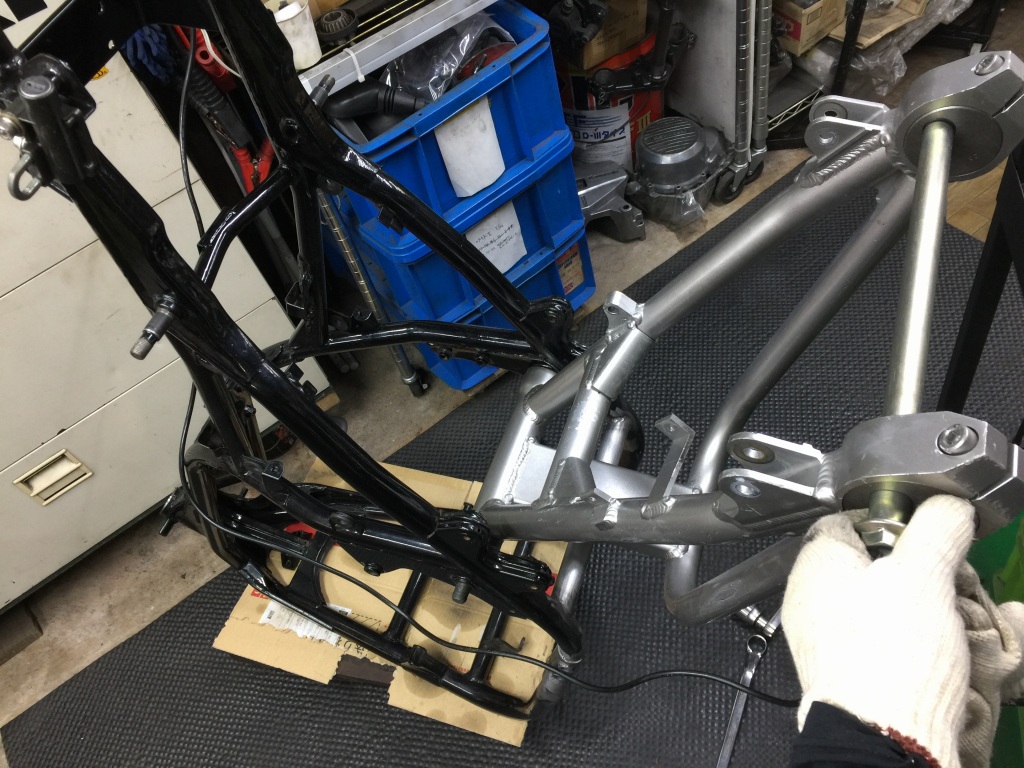

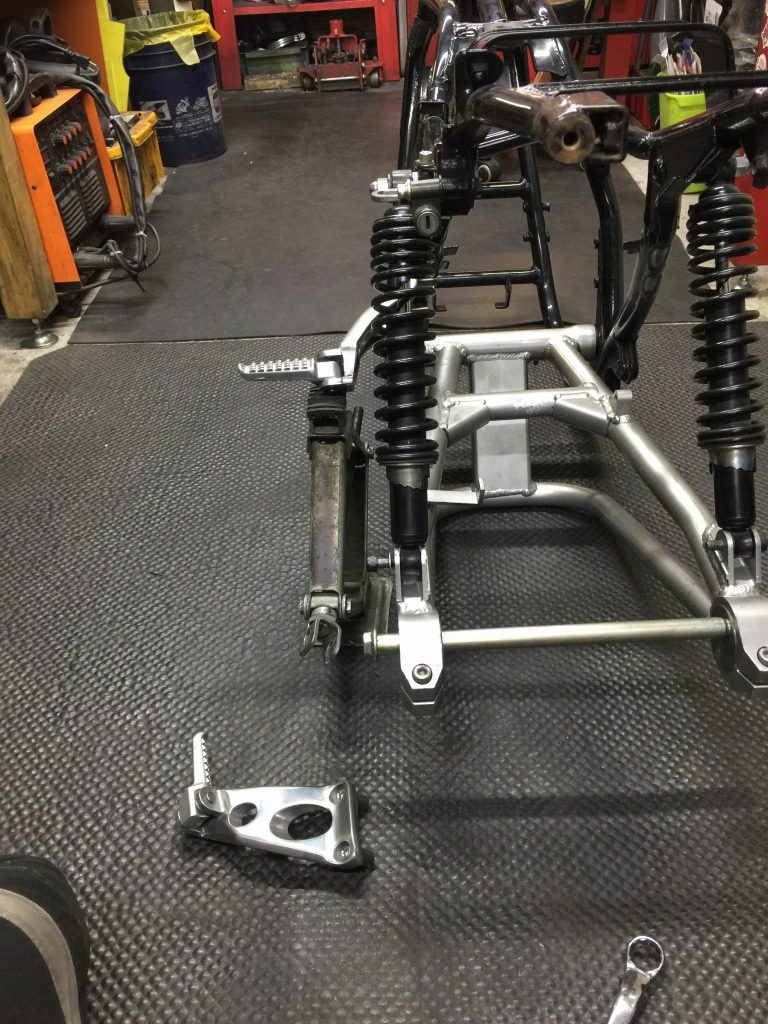

スイングアームを仮組し、干渉箇所があるので場所を確認します。

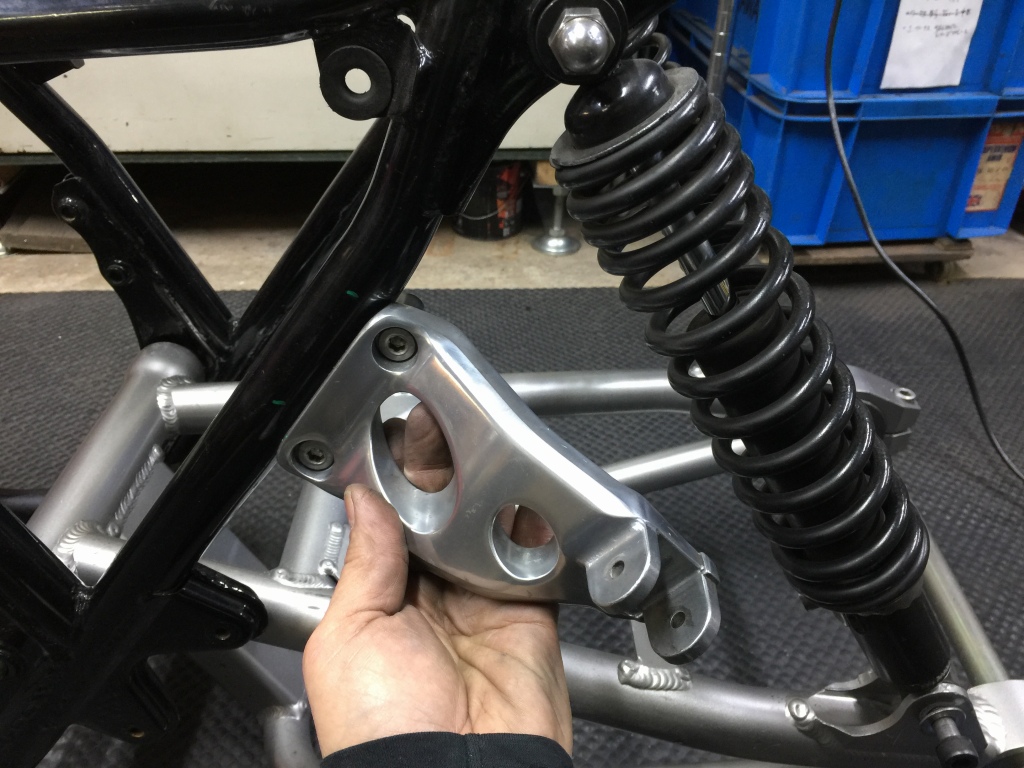

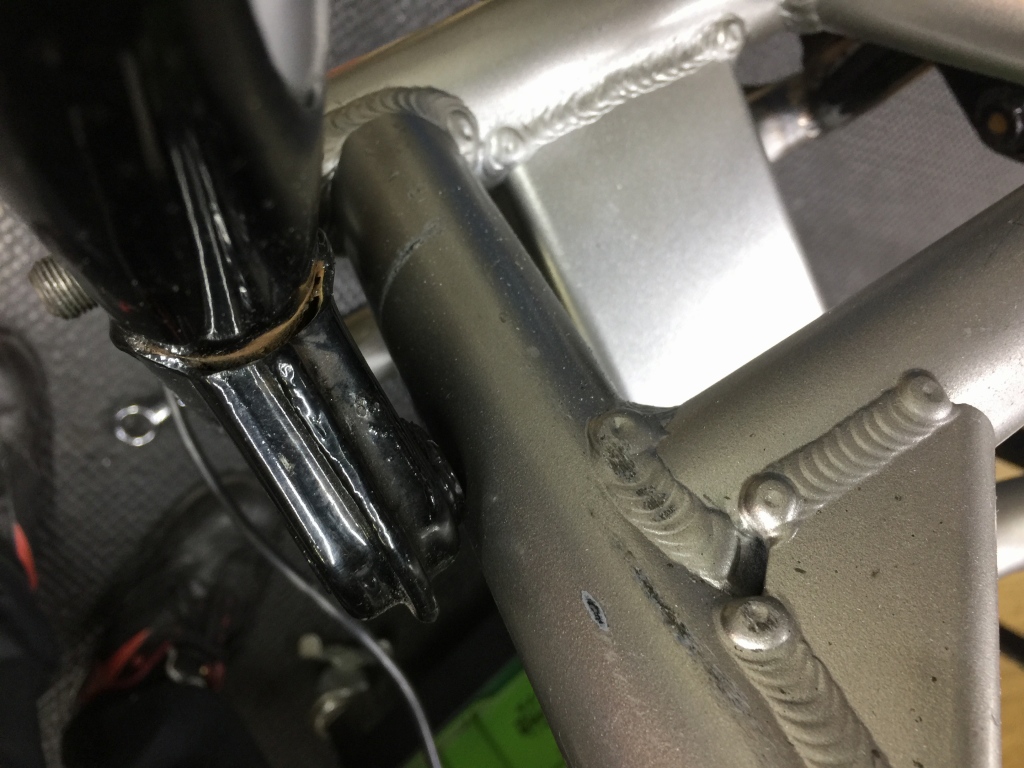

左側のステップブラケットの裏側が少し干渉します。
フレーム側を削って逃げを作ります。

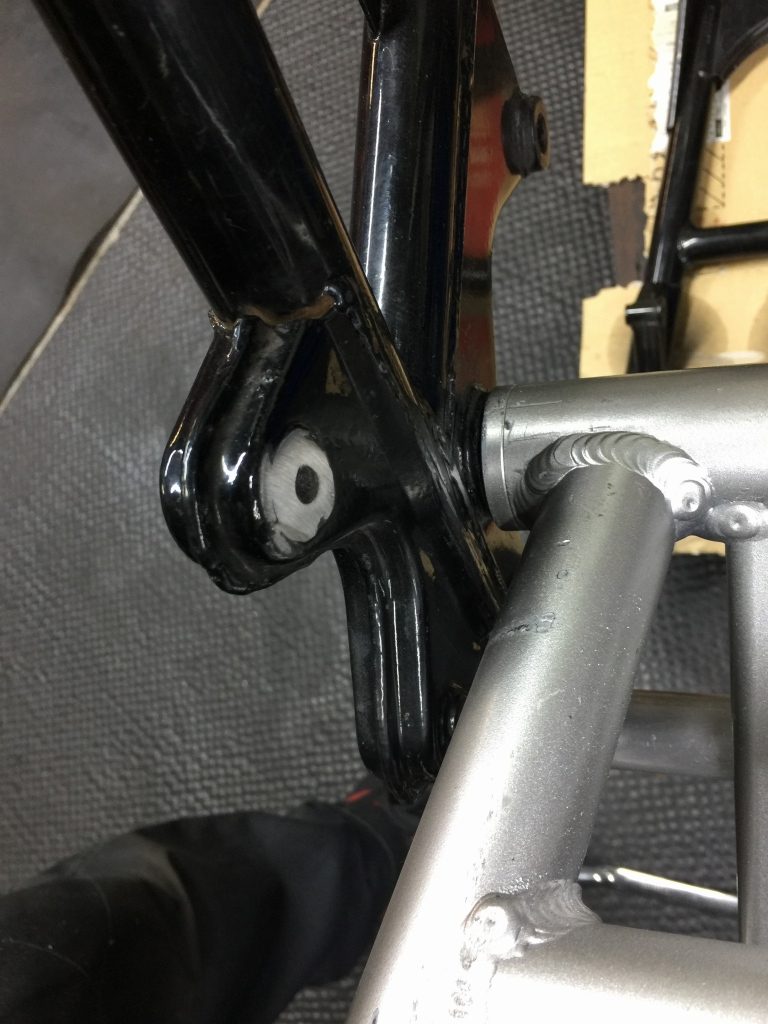

クリアランスは確保できました。右側は当たらないので大丈夫です。

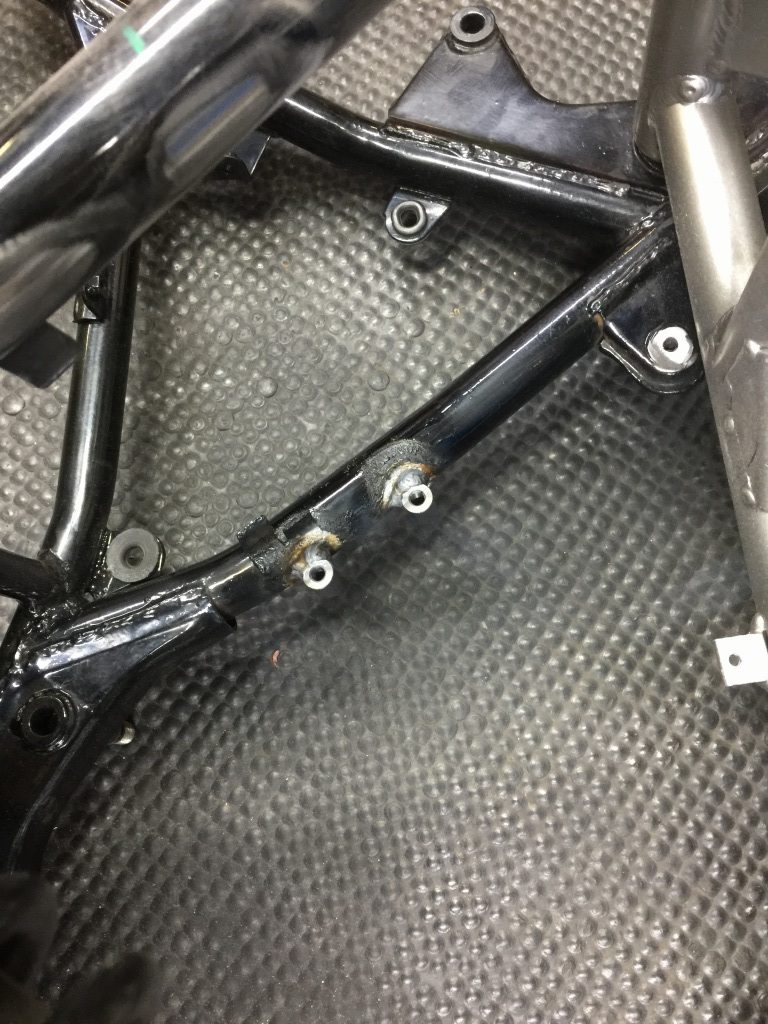

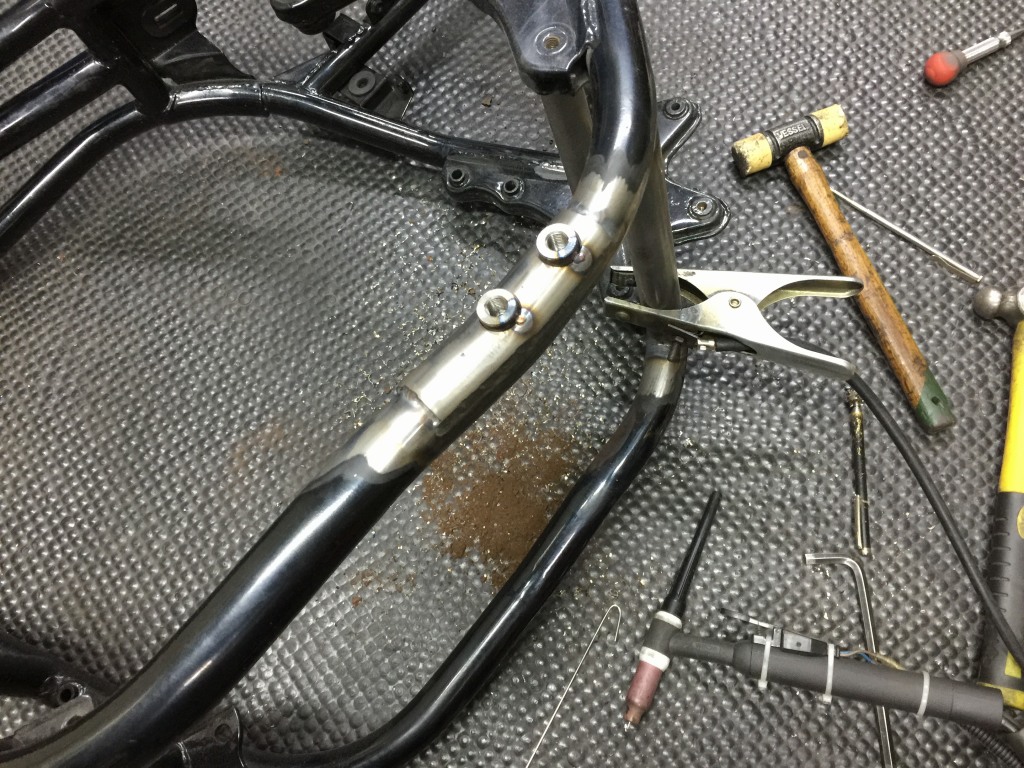

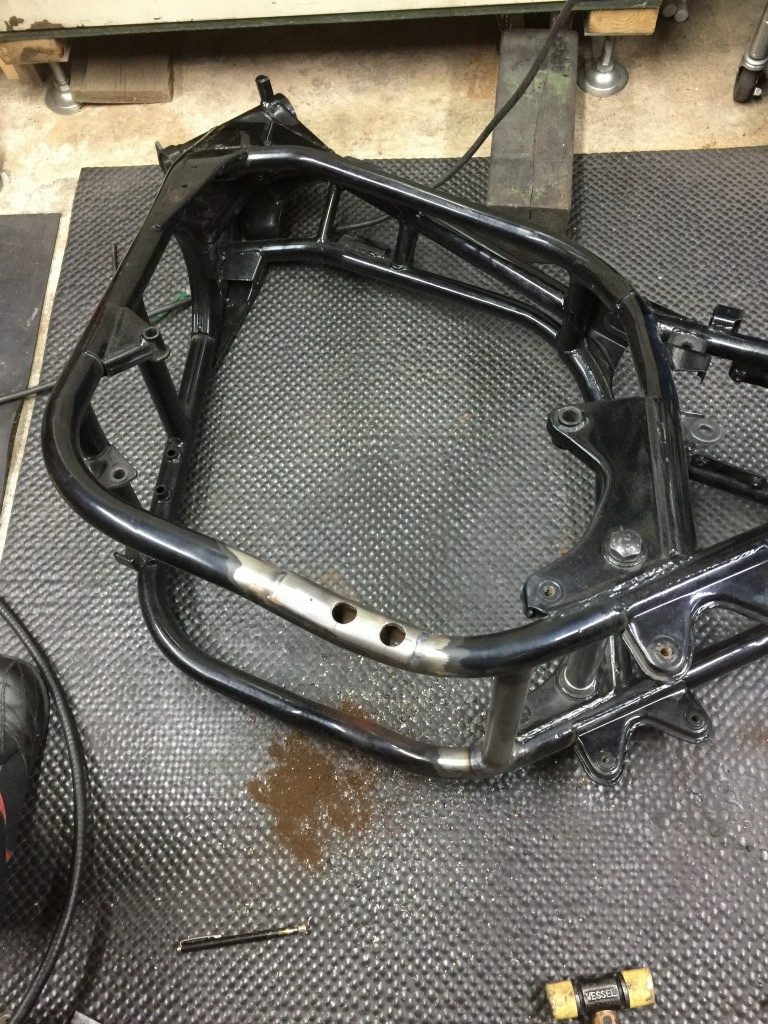

タンデムステップ用のボスも溶接するので、取り付け位置を割り出します。

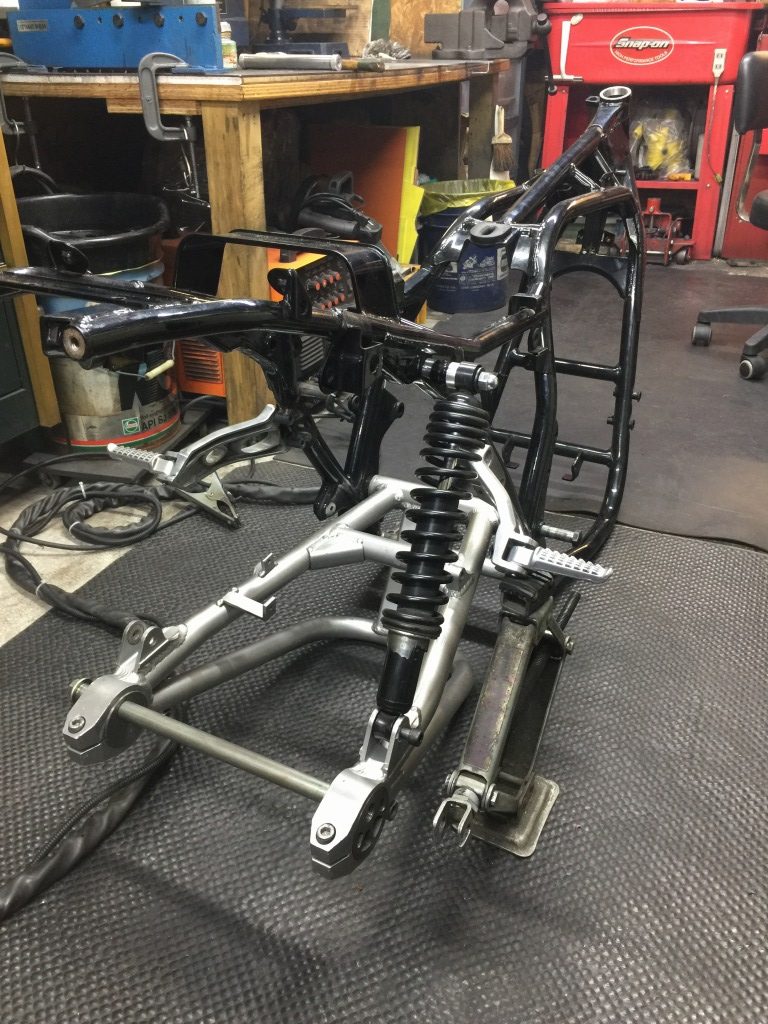

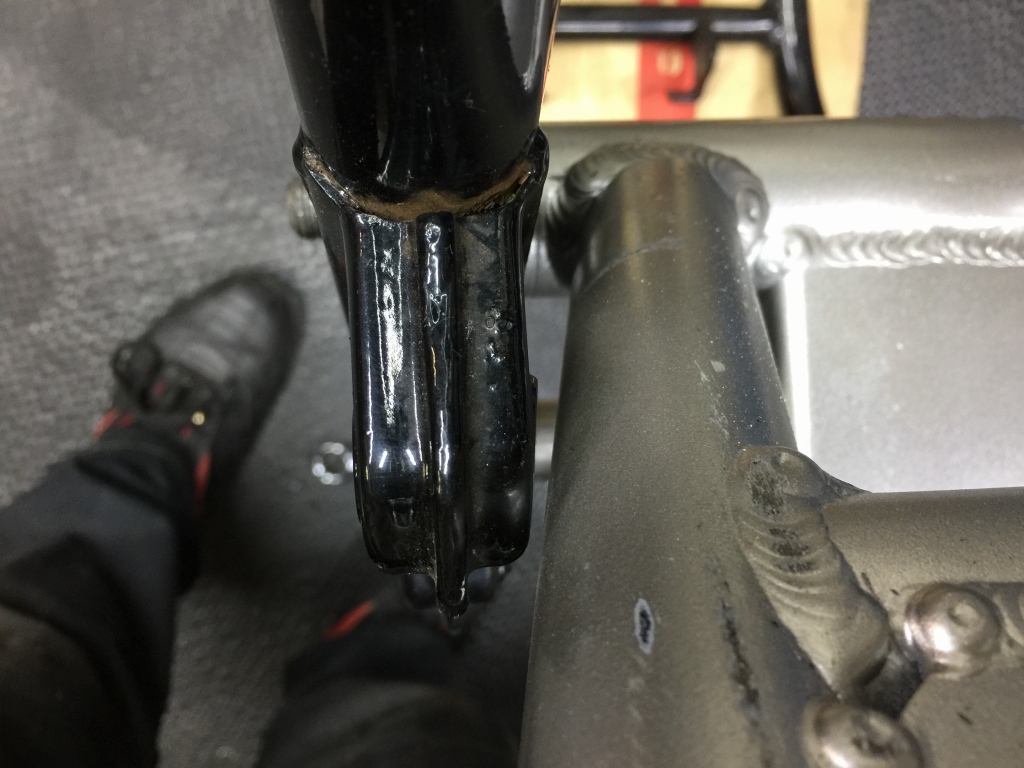

リヤショックとのクリアランスも確認します。

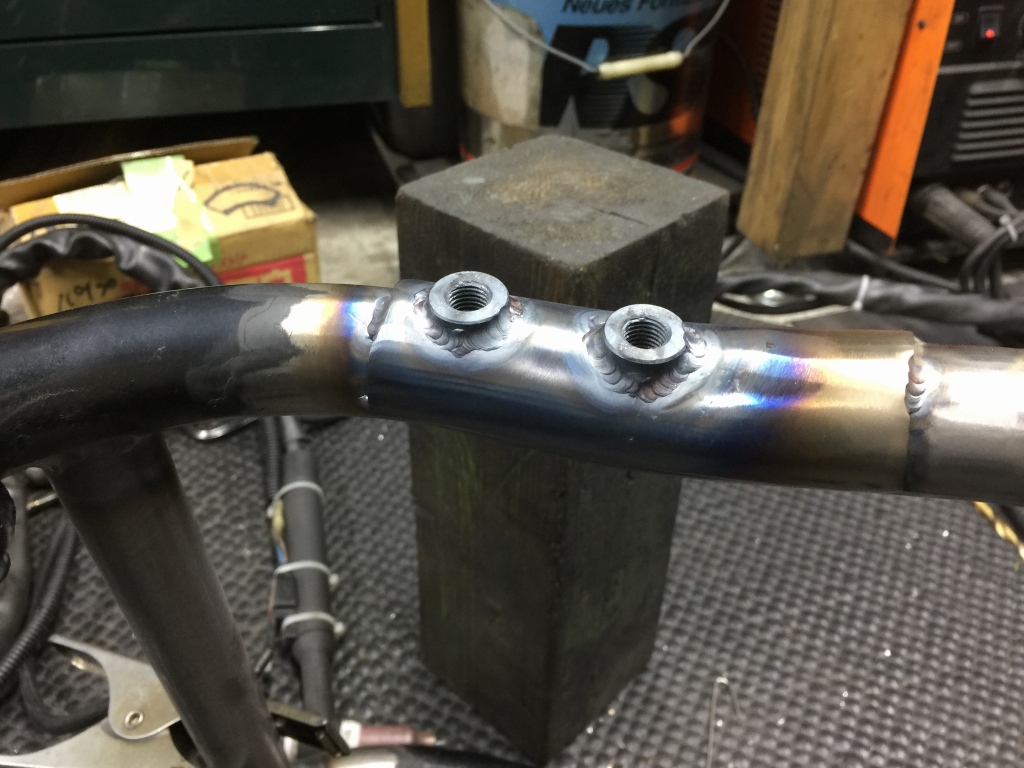

ボスを全周溶接します。
反対側も同様に。

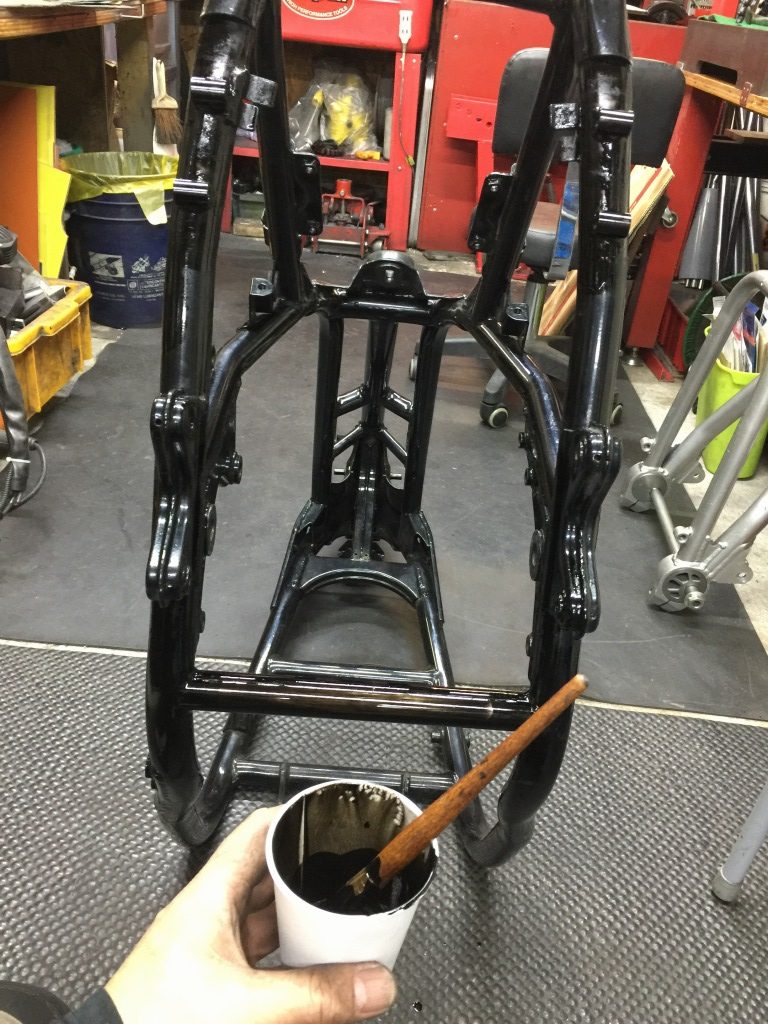

全ての加工が終わったので、必要なところだけ刷毛塗りします。

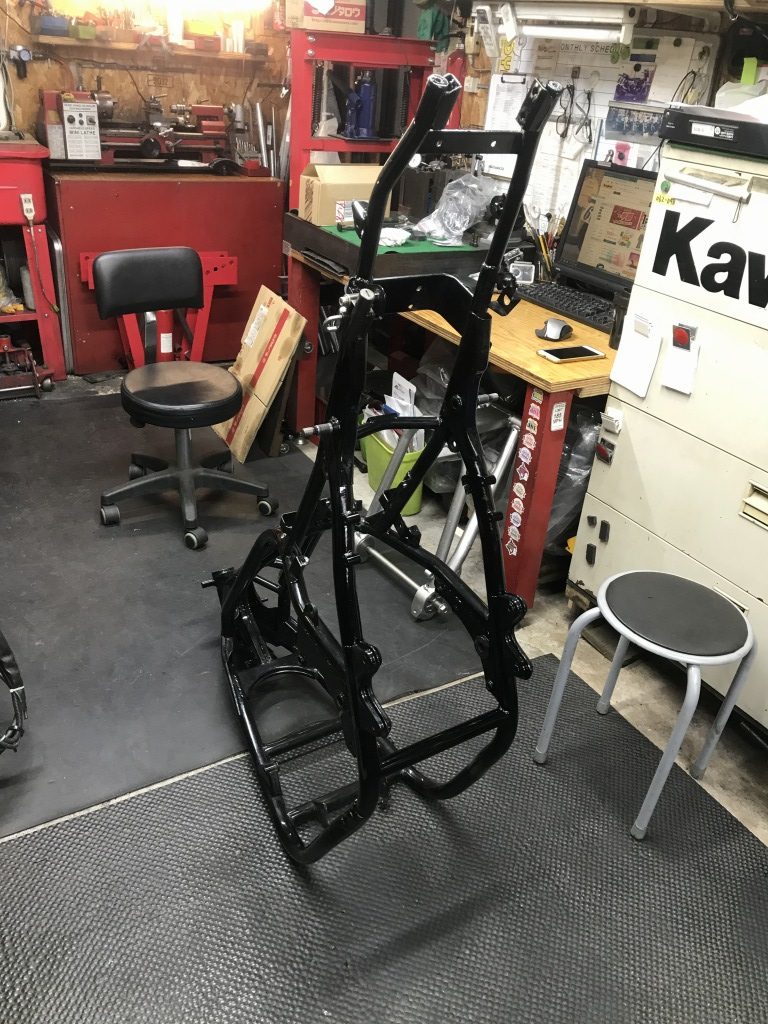

塗装完了、フレームの修理と改造は完成です。
あとは車両を復元していきます。
